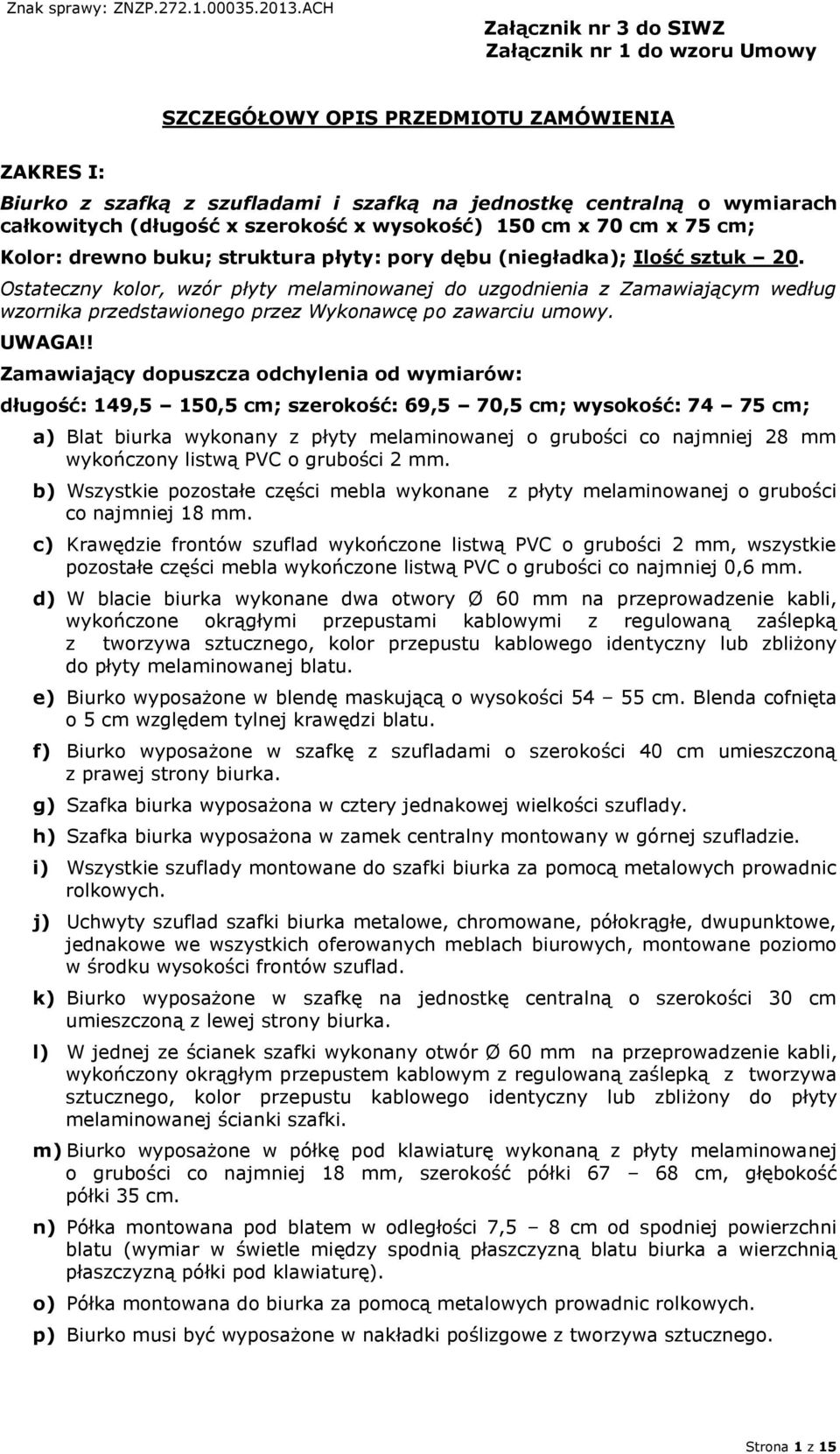

1 Znak sprawy: ZNZP ACH Załącznik nr 3 do SIWZ Załącznik nr 1 do wzoru Umowy SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA ZAKRES I: Biurko z szafką z szufladami i szafką na jednostkę centralną o wymiarach całkowitych (długość x szerokość x wysokość) 150 cm x 70 cm x 75 cm; Kolor: drewno buku; struktura płyty: pory dębu (niegładka); Ilość sztuk 20. Ostateczny kolor, wzór płyty melaminowanej do uzgodnienia z Zamawiającym według wzornika przedstawionego przez Wykonawcę po zawarciu umowy. UWAGA!! Zamawiający dopuszcza odchylenia od wymiarów: długość: 149,5 150,5 cm; szerokość: 69,5 70,5 cm; wysokość: cm; a) Blat biurka wykonany z płyty melaminowanej o grubości co najmniej 28 mm wykończony listwą PVC o grubości 2 mm. b) Wszystkie pozostałe części mebla wykonane z płyty melaminowanej o grubości co najmniej 18 mm. c) Krawędzie frontów szuflad wykończone listwą PVC o grubości 2 mm, wszystkie pozostałe części mebla wykończone listwą PVC o grubości co najmniej 0,6 mm. d) W blacie biurka wykonane dwa otwory Ø 60 mm na przeprowadzenie kabli, wykończone okrągłymi przepustami kablowymi z regulowaną zaślepką z tworzywa sztucznego, kolor przepustu kablowego identyczny lub zbliżony do płyty melaminowanej blatu. e) Biurko wyposażone w blendę maskującą o wysokości cm. Blenda cofnięta o 5 cm względem tylnej krawędzi blatu. f) Biurko wyposażone w szafkę z szufladami o szerokości 40 cm umieszczoną z prawej strony biurka. g) Szafka biurka wyposażona w cztery jednakowej wielkości szuflady. h) Szafka biurka wyposażona w zamek centralny montowany w górnej szufladzie. i) Wszystkie szuflady montowane do szafki biurka za pomocą metalowych prowadnic rolkowych. j) Uchwyty szuflad szafki biurka metalowe, chromowane, półokrągłe, dwupunktowe, jednakowe we wszystkich oferowanych meblach biurowych, montowane poziomo w środku wysokości frontów szuflad. k) Biurko wyposażone w szafkę na jednostkę centralną o szerokości 30 cm umieszczoną z lewej strony biurka. l) W jednej ze ścianek szafki wykonany otwór Ø 60 mm na przeprowadzenie kabli, wykończony okrągłym przepustem kablowym z regulowaną zaślepką z tworzywa sztucznego, kolor przepustu kablowego identyczny lub zbliżony do płyty melaminowanej ścianki szafki. m) Biurko wyposażone w półkę pod klawiaturę wykonaną z płyty melaminowanej o grubości co najmniej 18 mm, szerokość półki cm, głębokość półki 35 cm. n) Półka montowana pod blatem w odległości 7,5 8 cm od spodniej powierzchni blatu (wymiar w świetle między spodnią płaszczyzną blatu biurka a wierzchnią płaszczyzną półki pod klawiaturę). o) Półka montowana do biurka za pomocą metalowych prowadnic rolkowych. p) Biurko musi być wyposażone w nakładki poślizgowe z tworzywa sztucznego. Strona 1 z 15

2 ZAKRES II: rys. 1 Przykładowy wygląd biurka widok z przodu Szafa na akta, dwudrzwiowa o wymiarach całkowitych (szerokość x głębokość x wysokość) 80 cm x 40 cm x 180 cm, z nadstawką o wymiarach całkowitych (szerokość x głębokość x wysokość) 80 cm x 40 cm x 73 cm; Kolor: drewno buku; struktura płyty: pory dębu (niegładka); Ilość sztuk 15. Ostateczny kolor, wzór płyty melaminowanej do uzgodnienia z Zamawiającym według wzornika przedstawionego przez Wykonawcę po zawarciu umowy. UWAGA!! Zamawiający dopuszcza odchylenia od wymiarów w przypadku: - w przypadku szafy na akta: szerokość: 79,5 80,5 cm, głębokość: 39,5 40,5 cm, wysokość: cm; - w przypadku nadstawki: szerokość: 79,5 80,5 cm, głębokość: 39,5 40,5 cm, wysokość: 72,5 73,5 cm; przy jednoczesnym zastrzeżeniu, że szerokość i głębokość całego zestawu musi być jednakowa. a) Wieniec dolny i górny szafy oraz nadstawki wykonany z płyty melaminowanej o grubości co najmniej 28 mm. b) Ścianki boczne szafy i nadstawki wykonane z płyty melaminowanej o grubości co najmniej 18 mm. c) Wszystkie pozostałe części mebla wykonane z płyty melaminowanej o grubości co najmniej 18 mm. d) Krawędzie wieńców, drzwi i półek wykończone listwą PVC o grubości co najmniej 2 mm, wszystkie pozostałe krawędzie wykończone listwą PVC o grubości co najmniej 0,6 mm. e) Drzwi szafy i nadstawki nakładane, umocowane do korpusu szafy poprzez trzy zawiasy puszkowe, a w przypadku nadstawki poprzez dwa zawiasy. f) Szafa i nadstawka wyposażone w zamki patentowe, kwadratowe, montowane pod uchwytami w odległości 3 4 cm, licząc od dolnej krawędzi uchwytu do osi wkładki zamka. g) Lewe skrzydła drzwi szafy, jak i nadstawki wyposażone, w przypadku szafy w dwie, a przypadku nadstawki w co najmniej jedną płaską zasuwkę drzwiową. Zasuwki w przypadku szafy montowane w górnej i dolnej części drzwi, w przypadku nadstawki montowane w co najmniej dolnej części drzwi, w taki Strona 2 z 15

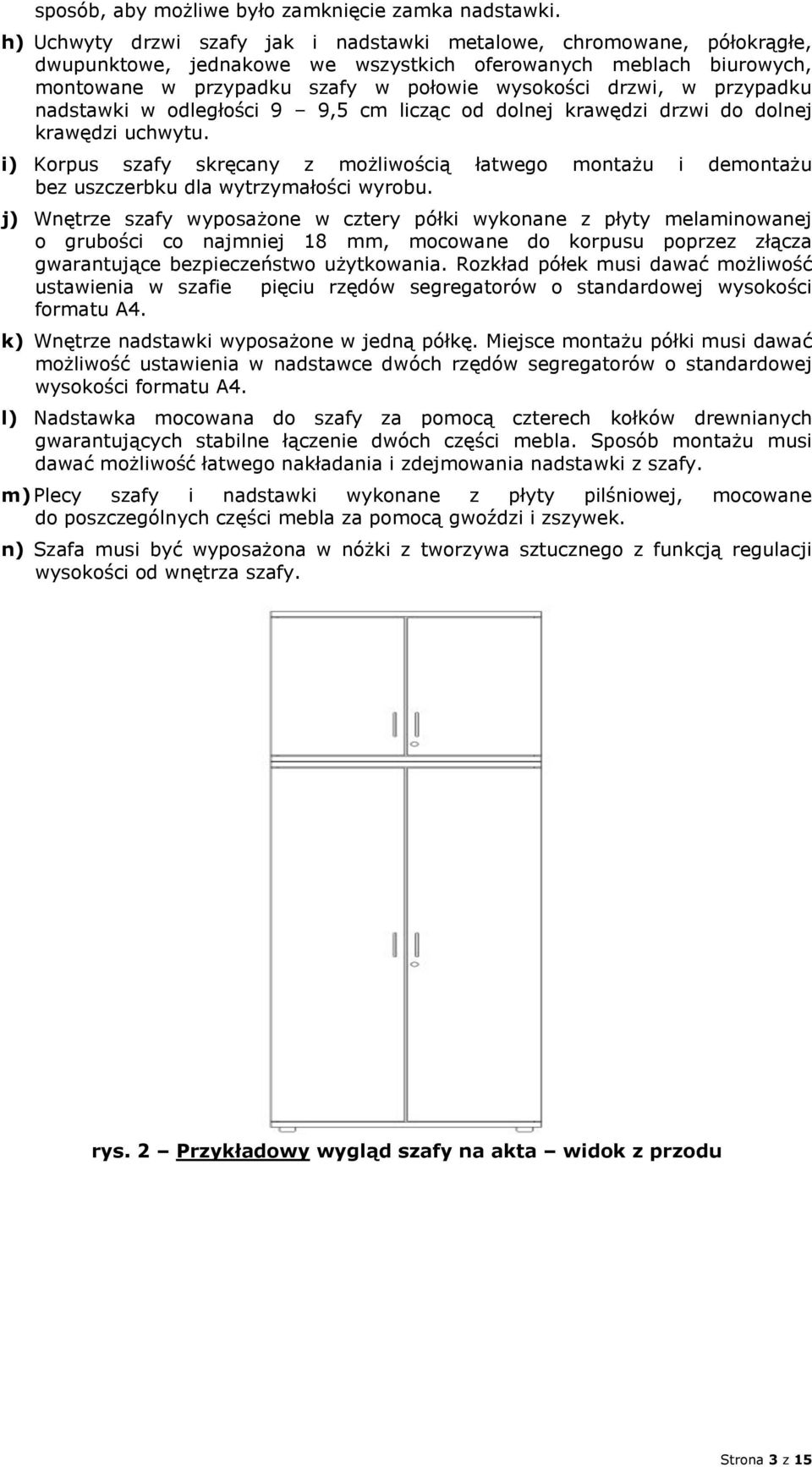

3 sposób, aby możliwe było zamknięcie zamka nadstawki. h) Uchwyty drzwi szafy jak i nadstawki metalowe, chromowane, półokrągłe, dwupunktowe, jednakowe we wszystkich oferowanych meblach biurowych, montowane w przypadku szafy w połowie wysokości drzwi, w przypadku nadstawki w odległości 9 9,5 cm licząc od dolnej krawędzi drzwi do dolnej krawędzi uchwytu. i) Korpus szafy skręcany z możliwością łatwego montażu i demontażu bez uszczerbku dla wytrzymałości wyrobu. j) Wnętrze szafy wyposażone w cztery półki wykonane z płyty melaminowanej o grubości co najmniej 18 mm, mocowane do korpusu poprzez złącza gwarantujące bezpieczeństwo użytkowania. Rozkład półek musi dawać możliwość ustawienia w szafie pięciu rzędów segregatorów o standardowej wysokości formatu A4. k) Wnętrze nadstawki wyposażone w jedną półkę. Miejsce montażu półki musi dawać możliwość ustawienia w nadstawce dwóch rzędów segregatorów o standardowej wysokości formatu A4. l) Nadstawka mocowana do szafy za pomocą czterech kołków drewnianych gwarantujących stabilne łączenie dwóch części mebla. Sposób montażu musi dawać możliwość łatwego nakładania i zdejmowania nadstawki z szafy. m) Plecy szafy i nadstawki wykonane z płyty pilśniowej, mocowane do poszczególnych części mebla za pomocą gwoździ i zszywek. n) Szafa musi być wyposażona w nóżki z tworzywa sztucznego z funkcją regulacji wysokości od wnętrza szafy. rys. 2 Przykładowy wygląd szafy na akta widok z przodu Strona 3 z 15

4 rys. 3 Przykładowy wygląd szafy na akta widok z boku rys. 4 Przykładowy wygląd szafy na akta widok wnętrza Strona 4 z 15

5 rys. 5 Przykładowy wygląd szafy na akta przekrój ZAKRES III: Krzesło biurowe, obrotowe; Ilość sztuk 30; a) Krzesło oparte na podstawie pięcioramiennej, kolor podstawy: czarny. b) Krzesło wyposażone w kółka jezdne z otokiem gumowym, przystosowane do użytku na twardych powierzchniach. c) Siedzisko i oparcie miękkie, tapicerowane, jednolitego koloru. d) Tapicerka wykonana z tkaniny. Kolor obicia: ciemny popiel (do uzgodnienia z Zamawiającym według wzornika przedstawionego przez Wykonawcę po zawarciu umowy). e) Oparcie krzesła wysokie i ergonomicznie wyprofilowane w odcinku lędźwiowym. f) Krzesło wyposażone w mechanizm regulacji wysokości oparcia; Regulacja odchylenia oparcia z możliwością zablokowania w wybranej pozycji. g) Podłokietniki krzesła wykonane w całości z tworzywa sztucznego, kolor podłokietników: czarny. h) Szerokość siedziska minimum 47 cm. Strona 5 z 15

6 rys. 6 Przykładowy wygląd krzesła biurowego, obrotowego ZAKRES IV: Kontener z szufladami o wymiarach całkowitych (szerokość x głębokość x wysokość) 45 cm x 50 cm x 60 cm; Kolor: drewno buku; struktura płyty: pory dębu (niegładka); Ilość sztuk 10. Ostateczny kolor, wzór płyty melaminowanej do uzgodnienia z Zamawiającym według wzornika przedstawionego przez Wykonawcę po zawarciu umowy. UWAGA!! Zamawiający dopuszcza odchylenia od wymiarów: szerokość: 44,5 45,5 cm, głębokość: 49,5 50,5 cm, wysokość: 59,5 60,5 cm. a) Blat oraz wieniec dolny kontenera wykonane z płyty melaminowanej o grubości co najmniej 28 mm. b) Boczne ścianki kontenera oraz ścianka tylna wykonane z płyty melaminowanej o grubości co najmniej 18 mm. c) Wszystkie pozostałe części mebla wykonane z płyty melaminowanej o grubości co najmniej 18 mm. d) Krawędzie blatu, wieńca dolnego i frontów szuflad wykończone listwą PVC o grubości co najmniej 2 mm, wszystkie pozostałe krawędzie wykończone listwą PVC o grubości co najmniej 0,6 mm. e) Kontener wyposażony w trzy jednakowej wielkości szuflady. f) Kontener wyposażony w zamek centralny montowany w górnej szufladzie. g) Wszystkie szuflady montowane do kontenera za pomocą metalowych prowadnic rolkowych. h) Uchwyty szuflad kontenera metalowe, chromowane, półokrągłe, dwupunktowe, jednakowe we wszystkich oferowanych meblach biurowych, montowane poziomo w środku wysokości frontów szuflad. i) Kontener wyposażony w cztery kółka meblowe w obudowach skrętnych o średnicy 40 mm. Kółka wyposażone w otok gumowy. Strona 6 z 15

7 rys. 7 Przykładowy wygląd kontenera z szufladami widok z przodu rys. 8 Przykładowy wygląd kontenera z szufladami widok z boku ZAKRES V: Krzesło gabinetowe, obrotowe; Ilość sztuk 2. a) Podstawa krzesła pięcioramienna, wykonana z tworzywa sztucznego, kolor podstawy: czarny. b) Podstawa wyposażone w kółka samohamowne dostosowane do powierzchni twardych. c) Krzesło wyposażone w pneumatyczny podnośnik gazowy umożliwiający płynną regulację wysokości siedziska, obudowa amortyzatora w kolorze czarnym. d) Krzesło wyposażone w mechanizm typu SYNCHRO SL umożliwiający jednoczesną zmianę kąta siedziska i oparcia, z możliwością dostosowania sprężystości odchylania oparcia do ciężaru siedzącego oraz z dodatkową funkcją wysuwu siedziska. Regulacja odchylenia oparcia musi posiadać możliwość zablokowania w dowolnej pozycji. e) Siedzisko krzesła wyprofilowane, wykonane z tworzywa i prasowanej płyty wiórowej, wykładane wylewaną w formie pianką, tapicerowane skórą ekologiczną w kolorze czarnym. f) Oparcie krzesła wykonane z pianki wylewanej, regulowane na wysokość z podparciem w części lędźwiowej. g) Krzesło wyposażone w podłokietniki stałe w kolorze czarnym. h) Wymiary krzesła: Strona 7 z 15

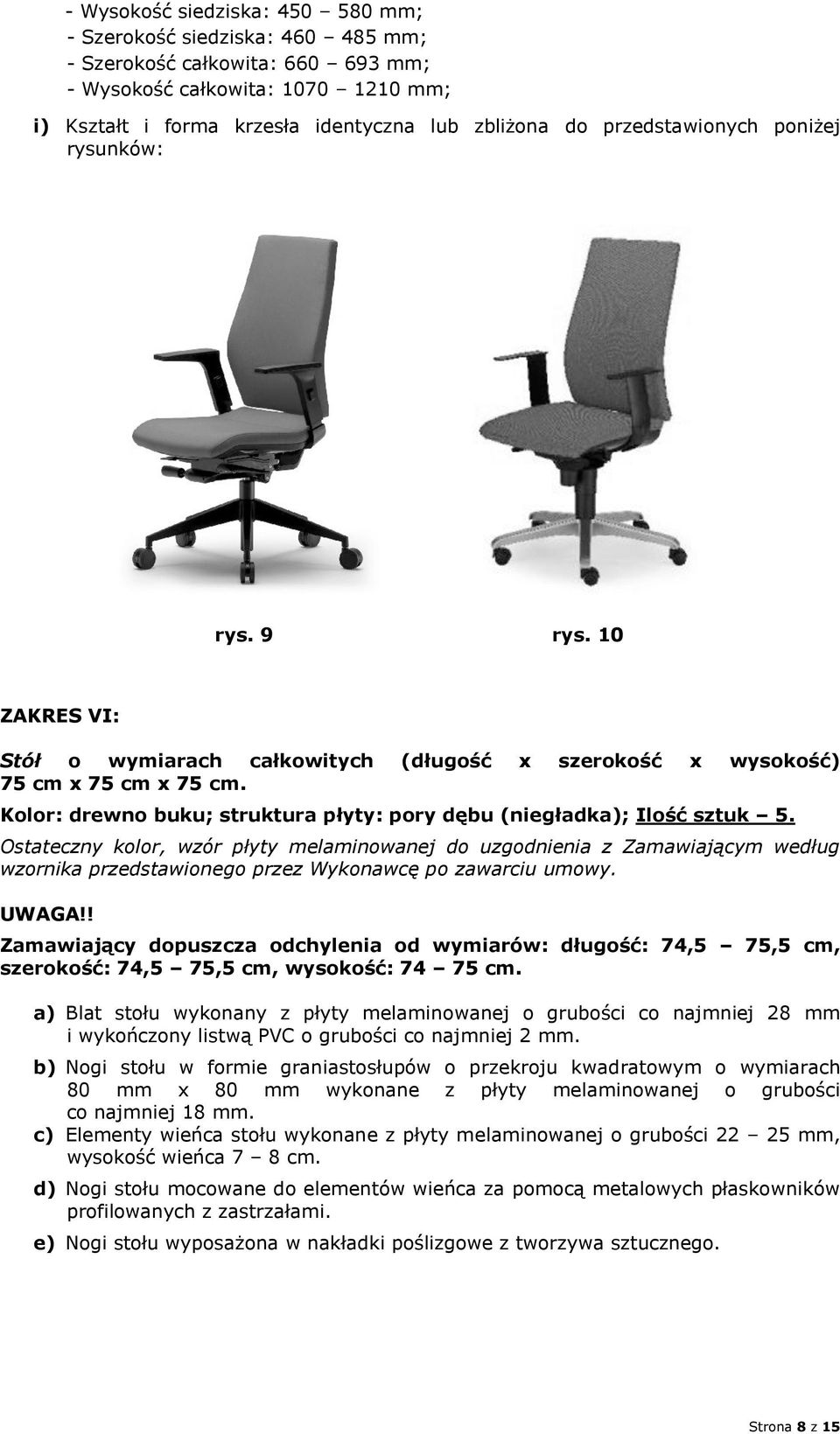

8 - Wysokość siedziska: mm; - Szerokość siedziska: mm; - Szerokość całkowita: mm; - Wysokość całkowita: mm; i) Kształt i forma krzesła identyczna lub zbliżona do przedstawionych poniżej rysunków: rys. 9 rys. 10 ZAKRES VI: Stół o wymiarach całkowitych (długość x szerokość x wysokość) 75 cm x 75 cm x 75 cm. Kolor: drewno buku; struktura płyty: pory dębu (niegładka); Ilość sztuk 5. Ostateczny kolor, wzór płyty melaminowanej do uzgodnienia z Zamawiającym według wzornika przedstawionego przez Wykonawcę po zawarciu umowy. UWAGA!! Zamawiający dopuszcza odchylenia od wymiarów: długość: 74,5 75,5 cm, szerokość: 74,5 75,5 cm, wysokość: cm. a) Blat stołu wykonany z płyty melaminowanej o grubości co najmniej 28 mm i wykończony listwą PVC o grubości co najmniej 2 mm. b) Nogi stołu w formie graniastosłupów o przekroju kwadratowym o wymiarach 80 mm x 80 mm wykonane z płyty melaminowanej o grubości co najmniej 18 mm. c) Elementy wieńca stołu wykonane z płyty melaminowanej o grubości mm, wysokość wieńca 7 8 cm. d) Nogi stołu mocowane do elementów wieńca za pomocą metalowych płaskowników profilowanych z zastrzałami. e) Nogi stołu wyposażona w nakładki poślizgowe z tworzywa sztucznego. Strona 8 z 15

9 rys. 11 Przykładowy wygląd stołu biurowego widok od dołu rys. 12 Przykładowy wygląd stołu biurowego widok z boku ZAKRES VII: Szafka metalowa, ubraniowa, o wymiarach całkowitych (szerokość x wysokość x głębokość) 400 mm x 1800 mm x 480 mm. Kolor: beżowy (jasny); Ilość sztuk 1. UWAGA!! Zamawiający dopuszcza odchylenia od wymiarów: szerokość: mm, wysokość: mm, głębokość: 470 mm 490 mm. a) Wszystkie elementy szafy wykonane z blachy stalowej o grubości co najmniej 0,7 mm. b) Konstrukcja szafy zgrzewana. c) Wszystkie metalowe części szafy malowane proszkowo. d) Drzwi szafy wyposażone w zamek cylindryczny. e) Wnętrze szafy wyposażone w jedną półkę montowaną w górnej części Strona 9 z 15

10 szafy, rys. 13. f) Wnętrze szafy wyposażone w przegrodę pionową, rozdzielającą dolną część szafy na dwie części do przechowywania odpowiednio czystej i brudnej odzieży, rys. 13. g) Przegrody wyposażone w drążki na ubrania wykonane z tworzywa sztucznego. h) Szafa wyposażona w lusterko mocowane do wewnętrznej strony drzwi. rys. 13 Przykładowy wygląd szafki ubraniowej, widok wnętrza. rys. 14 Przykładowy wygląd szafki ubraniowej. ZAKRES VIII: Komoda przesuwna z nadstawką na pocztę o wymiarach całkowitych (wysokość x szerokość x głębokość) 200 cm x 130 cm x 35 cm, tj.: - wysokość: 78,2 cm (komoda) 121,8 cm (nadstawka); - szerokość: 130 cm (komoda) 130 cm (nadstawka); - głębokość: 35 cm (komoda) 35 cm (nadstawka); Kolor: Late; struktura płyty: pory dębu (niegładka); Ilość sztuk 1 komplet. Ostateczny kolor, wzór płyty melaminowanej oraz wzór uchwytów do uzgodnienia z Zamawiającym według wzornika przedstawionego przez Wykonawcę po zawarciu umowy. a) Komoda z drzwiami suwanymi,wykonana z płyty wiórowej o grubości min. 18 mm, o pogrubionym blacie (min. 22 mm), obrzeża z PCV o grubości 2 mm. b) Drzwi przesuwne na prowadnicy wąskiej wpuszczonej w wieniec dolny i górny szafki wyposażone w uchwyty metalowe, chromowane, półokrągłe, dwupunktowe oraz zamykane na zamek patentowy. c) Ostateczny wzór uchwytów do uzgodnienia z Zamawiającym po zawarciu umowy. d) Komoda z symetryczną półką w środku oraz pionową przegrodą w połowie półki wzmacniającą wieniec górny. e) Komoda stojąca na nóżkach do regulacji od wewnątrz. Strona 10 z 15

11 f) Nadstawka na komodę składająca się z wieńca górnego oraz dolnego (min. 22 mm) z 3 półkami poziomymi w środku oraz elementami pionowymi tworzącymi 48 przegród, 4 poziomy (każdy po 12 przegród), każda z przegród (wnęka) co najmniej 8,8 cm szerokości w środku. g) Wysokość jednej przegrody min. 28 cm. h) Nadstawka montowana do komody za pomocą drewnianych kołków zapewniających stabilność konstrukcji. i) Plecy komody i nadstawki wykonane z płyty pilśniowej w kolorze korpusu komody. j) Każda z przegród poziomych nadstawki wyposażona w przezroczysty profil obrzeżowy typu C wykonany z PVC umożliwiający umieszczenie za nim karteczki z imieniem i nazwiskiem. k) Długość pojedynczego profilu min. 8,8cm szerokość min. 1,8 cm. l) Komoda z nadstawką zamocowana do ściany za pomocą minimum 2 kotw. rys. 15 Przykładowy wygląd komody przesuwnej z nadstawką; faktyczna ilość przegród określona została w pkt f) ZAKRES IX: Witryna przeszklona dwudrzwiowa o wymiarach całkowitych (wysokość x szerokość x głębokość) 223 cm x 100 cm x 30 cm. Kolor: Kawa z mlekiem, LATE; struktura płyty: gładka; Ilość sztuk 1. Ostateczny kolor, wzór płyty melaminowanej do uzgodnienia z Zamawiającym według wzornika przedstawionego przez Wykonawcę po zawarciu umowy. Kolorystyka płyty nie może odbiegać od kolorystyki mebli posiadanych przez Zamawiającego. UWAGA!! Zamawiający dopuszcza odchylenia od wymiarów całkowitych: wysokość 222,5 223,5 cm; szerokość 100 cm (sztywny wymiar); głębokość 29,5 30,5 cm a) Wieniec dolny i górny witryny wykonany z płyty melaminowanej o grubości co najmniej 28 mm. b) Ścianki boczne witryny przeszkolone, wykonane z płyty melaminowanej o grubości co najmniej 18 mm. i szerokości ramy trzymającej szybę 6 cm. c) Wszystkie pozostałe części mebla wykonane z płyty melaminowanej o grubości co najmniej 18 mm. d) Krawędzie wieńców i półek wykończone listwą PVC o grubości co najmniej 2 mm, wszystkie pozostałe krawędzie wykończone listwą PVC o grubości co najmniej 0,6 mm. Strona 11 z 15

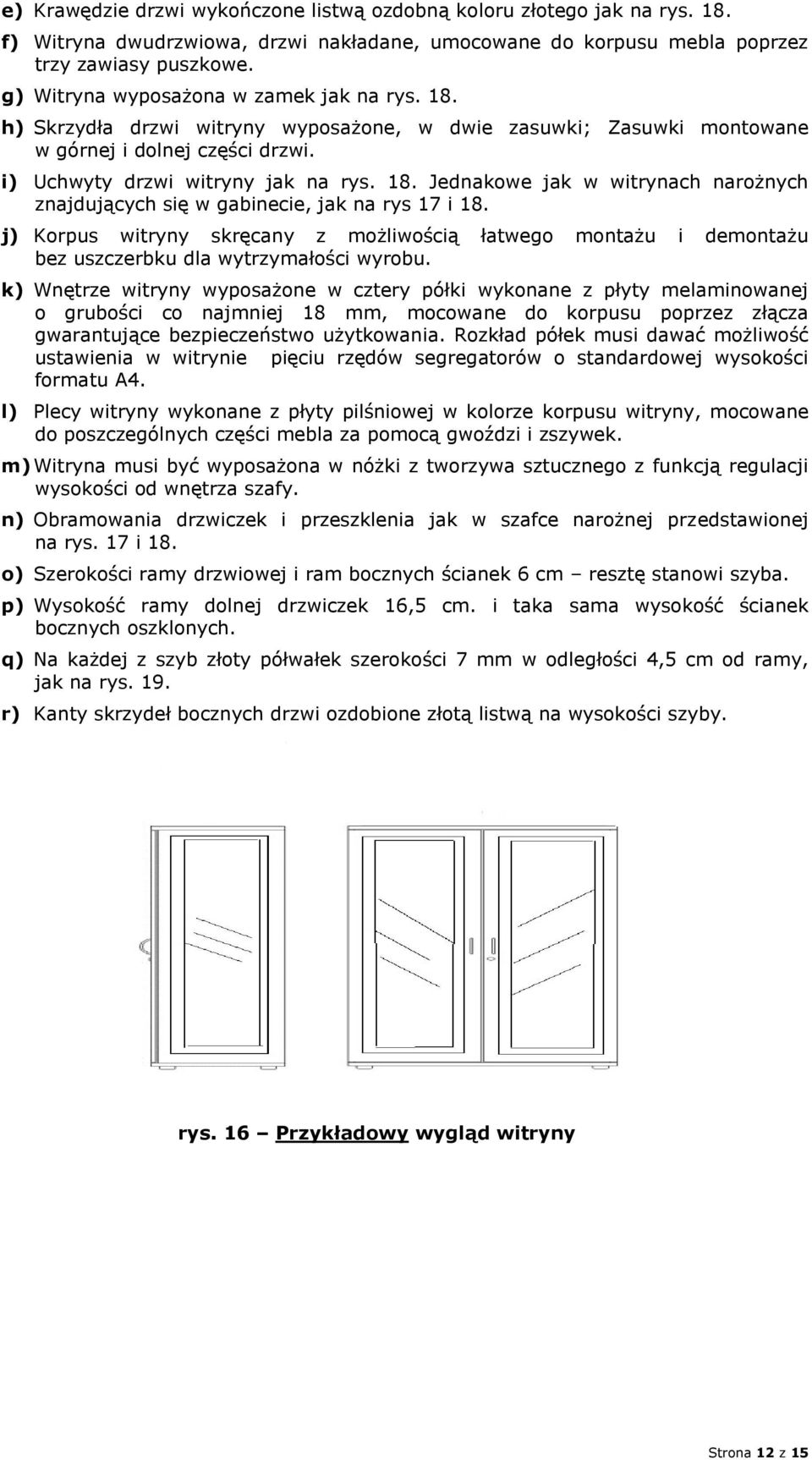

12 e) Krawędzie drzwi wykończone listwą ozdobną koloru złotego jak na rys. 18. f) Witryna dwudrzwiowa, drzwi nakładane, umocowane do korpusu mebla poprzez trzy zawiasy puszkowe. g) Witryna wyposażona w zamek jak na rys. 18. h) Skrzydła drzwi witryny wyposażone, w dwie zasuwki; Zasuwki montowane w górnej i dolnej części drzwi. i) Uchwyty drzwi witryny jak na rys. 18. Jednakowe jak w witrynach narożnych znajdujących się w gabinecie, jak na rys 17 i 18. j) Korpus witryny skręcany z możliwością łatwego montażu i demontażu bez uszczerbku dla wytrzymałości wyrobu. k) Wnętrze witryny wyposażone w cztery półki wykonane z płyty melaminowanej o grubości co najmniej 18 mm, mocowane do korpusu poprzez złącza gwarantujące bezpieczeństwo użytkowania. Rozkład półek musi dawać możliwość ustawienia w witrynie pięciu rzędów segregatorów o standardowej wysokości formatu A4. l) Plecy witryny wykonane z płyty pilśniowej w kolorze korpusu witryny, mocowane do poszczególnych części mebla za pomocą gwoździ i zszywek. m) Witryna musi być wyposażona w nóżki z tworzywa sztucznego z funkcją regulacji wysokości od wnętrza szafy. n) Obramowania drzwiczek i przeszklenia jak w szafce narożnej przedstawionej na rys. 17 i 18. o) Szerokości ramy drzwiowej i ram bocznych ścianek 6 cm resztę stanowi szyba. p) Wysokość ramy dolnej drzwiczek 16,5 cm. i taka sama wysokość ścianek bocznych oszklonych. q) Na każdej z szyb złoty półwałek szerokości 7 mm w odległości 4,5 cm od ramy, jak na rys. 19. r) Kanty skrzydeł bocznych drzwi ozdobione złotą listwą na wysokości szyby. rys. 16 Przykładowy wygląd witryny Strona 12 z 15

13 rys.17 wygląd witryny narożnej Strona 13 z 15

14 rys. 18 wygląd zamka, gałki i złotych zdobień Strona 14 z 15

15 rys. 19 wygląd listwy ozdobnej złotej na szybie i ramie drzwi Strona 15 z 15
