1 Sieciowy odtwarzacz multimedialny Skrócona instrukcja użytkowania

2 Spis treści 1. Wprowadzenie Wersja Warunki bezpiecznego użytkowania Zestaw Pierwsze uruchomienie Szybkie ustawianie trybów wideo Pilot zdalnego sterowania Układ przycisków Wprowadzanie tekstu za pomocą pilota Tryb uśpienia czuwania Praca z pamięcią masową Podłączanie pamięci i nośników USB Korzystanie z wewnętrznego dysku 3,5 "SATA Korzystanie z kart pamięci SD Formatowanie dysku twardego Pamięć Systemowa Menu Ustawień Główne Wideo Audio Sieć Programy (aplikacje) Pozostałe Wygląd Informacja Odtwarzanie, programy i obsługa Przeglądarka Plików Odtwarzanie plików Blu-ray Przeglądarka Przeglądarka Zdjęć Praca w sieci Podłączanie dysków sieciowych przez protokół SMB oraz NFS Przeglądarka Sieci Dostęp do odtwarzacza przez sieć Protokół FTP Protokół SMB (Samba) Zappiti Media Center Automatyczne uruchamianie interfejsu Zappiti po starcie Utylizacja zużytego sprzętu Wersja dokumentu: 1.0 ( ) All rights reserved, Human Media sp. z o.o., Poland, Copyright 2013 Powielanie oraz kopiowanie fragmentów lub całości bez zgody firmy Human Media sp. z o.o. jest zabronione.

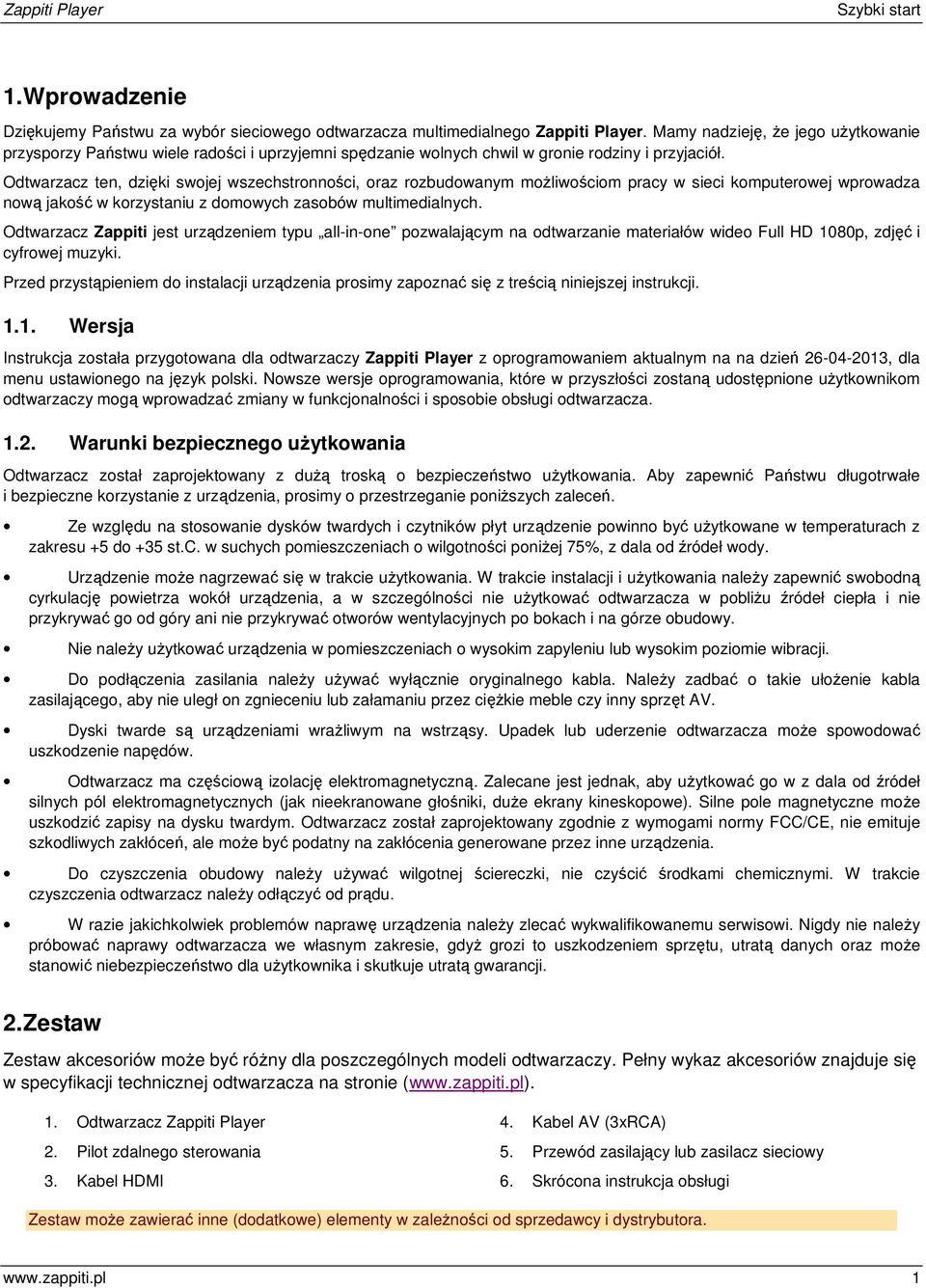

3 Zappiti Player Szybki start 1. Wprowadzenie Dziękujemy Państwu za wybór sieciowego odtwarzacza multimedialnego Zappiti Player. Mamy nadzieję, że jego użytkowanie przysporzy Państwu wiele radości i uprzyjemni spędzanie wolnych chwil w gronie rodziny i przyjaciół. Odtwarzacz ten, dzięki swojej wszechstronności, oraz rozbudowanym możliwościom pracy w sieci komputerowej wprowadza nową jakość w korzystaniu z domowych zasobów multimedialnych. Odtwarzacz Zappiti jest urządzeniem typu all-in-one pozwalającym na odtwarzanie materiałów wideo Full HD 1080p, zdjęć i cyfrowej muzyki. Przed przystąpieniem do instalacji urządzenia prosimy zapoznać się z treścią niniejszej instrukcji Wersja Instrukcja została przygotowana dla odtwarzaczy Zappiti Player z oprogramowaniem aktualnym na na dzień , dla menu ustawionego na język polski. Nowsze wersje oprogramowania, które w przyszłości zostaną udostępnione użytkownikom odtwarzaczy mogą wprowadzać zmiany w funkcjonalności i sposobie obsługi odtwarzacza Warunki bezpiecznego użytkowania Odtwarzacz został zaprojektowany z dużą troską o bezpieczeństwo użytkowania. Aby zapewnić Państwu długotrwałe i bezpieczne korzystanie z urządzenia, prosimy o przestrzeganie poniższych zaleceń. Ze względu na stosowanie dysków twardych i czytników płyt urządzenie powinno być użytkowane w temperaturach z zakresu +5 do +35 st.c. w suchych pomieszczeniach o wilgotności poniżej 75%, z dala od źródeł wody. Urządzenie może nagrzewać się w trakcie użytkowania. W trakcie instalacji i użytkowania należy zapewnić swobodną cyrkulację powietrza wokół urządzenia, a w szczególności nie użytkować odtwarzacza w pobliżu źródeł ciepła i nie przykrywać go od góry ani nie przykrywać otworów wentylacyjnych po bokach i na górze obudowy. Nie należy użytkować urządzenia w pomieszczeniach o wysokim zapyleniu lub wysokim poziomie wibracji. Do podłączenia zasilania należy używać wyłącznie oryginalnego kabla. Należy zadbać o takie ułożenie kabla zasilającego, aby nie uległ on zgnieceniu lub załamaniu przez ciężkie meble czy inny sprzęt AV. Dyski twarde są urządzeniami wrażliwym na wstrząsy. Upadek lub uderzenie odtwarzacza może spowodować uszkodzenie napędów. Odtwarzacz ma częściową izolację elektromagnetyczną. Zalecane jest jednak, aby użytkować go w z dala od źródeł silnych pól elektromagnetycznych (jak nieekranowane głośniki, duże ekrany kineskopowe). Silne pole magnetyczne może uszkodzić zapisy na dysku twardym. Odtwarzacz został zaprojektowany zgodnie z wymogami normy FCC/CE, nie emituje szkodliwych zakłóceń, ale może być podatny na zakłócenia generowane przez inne urządzenia. Do czyszczenia obudowy należy używać wilgotnej ściereczki, nie czyścić środkami chemicznymi. W trakcie czyszczenia odtwarzacz należy odłączyć od prądu. W razie jakichkolwiek problemów naprawę urządzenia należy zlecać wykwalifikowanemu serwisowi. Nigdy nie należy próbować naprawy odtwarzacza we własnym zakresie, gdyż grozi to uszkodzeniem sprzętu, utratą danych oraz może stanowić niebezpieczeństwo dla użytkownika i skutkuje utratą gwarancji. 2. Zestaw Zestaw akcesoriów może być różny dla poszczególnych modeli odtwarzaczy. Pełny wykaz akcesoriów znajduje się w specyfikacji technicznej odtwarzacza na stronie ( 1. Odtwarzacz Zappiti Player 2. Pilot zdalnego sterowania 3. Kabel HDMI 4. Kabel AV (3xRCA) 5. Przewód zasilający lub zasilacz sieciowy 6. Skrócona instrukcja obsługi Zestaw może zawierać inne (dodatkowe) elementy w zależności od sprzedawcy i dystrybutora. 1

4 Szybki Start Zappiti Player 3. Pierwsze uruchomienie Upewnij się, że wokół odtwarzacza znajduje się wystarczająco dużo miejsca, aby zapewnić jego prawidłowe chłodzenie. Odtwarzacz powinien mieć, co najmniej 10 cm wolnej przestrzeni po bokach i od góry. Upewnij się, że w pilocie zainstalowane są baterie. Zwróć uwagę na ich prawidłową polaryzację. Podłącz odtwarzacz do telewizora i innych urządzeń audiowizualnych. Użyj połączenia HDMI, aby uzyskać najlepszą możliwą jakość obrazu i dźwięku. Przed połączeniem, upewnij się, że odtwarzacz i wszystkie podłączane do niego urządzenia są wyłączone. Upewnij się, że telewizor oraz inne urządzenia audio/wideo mają prawidłowo skonfigurowane wejścia. Włącz odtwarzacz. Odtwarzacz rozpocznie procedurę startową, która może potrwać do około 1 minuty. W trakcie procedury ładowania, na ekranie TV będzie widoczne logo "Zappiti". Jeśli nie widzisz logo "Zappiti" na TV po włączeniu odtwarzacza, może to oznaczać problemy z połączeniem pomiędzy odtwarzaczem a telewizorem lub nieprawidłowy wybór wejście wideo na TV lub amplitunerze AV. W takim przypadku, sprawdź kable i ustawienia telewizora lub amplitunera AV, lub spróbuj użyć innych kabli lub innego sposobu podłączenia odtwarzacza do telewizora. Jeśli widzisz logo "Zappiti" na TV po włączeniu odtwarzacza, po czym obraz znika i nie pojawia się żaden obraz, przez co najmniej 10 sekund, może to oznaczać, źle skonfigurowany tryb wyjścia wideo w odtwarzaczu. W takim przypadku, naciśnij przycisk "MODE" na pilocie, a następnie naciśnij jeden z przycisków "1", "2", "3", "4" lub "5", aby przełączyć się na inny tryb wyjścia wideo (patrz "szybkie ustawianie trybu wyjścia wideo"). Po tej operacji, na ekranie powinno pojawić się menu główne odtwarzacza. Główne menu zawiera elementy, pozwalające na używanie różnych funkcji odtwarzacza, dostęp do zasobów lokalnych i sieciowych, dostęp do aplikacji sieciowych, oraz dostęp do ustawień Dostosuj ustawienia odtwarzacza zgodnie ze swoimi preferencjami. Wejście do menu ustawień odbywa się przy pomocy pozycji Ustawienia (Setup) na ekranie głównym, lub przez naciśnięcie przycisku "SETUP" na pilocie. W szczególności zaleca się dostosować ustawienia wideo, ustawienia audio i ustawienia sieci. Aby zmienić język menu, należy przejść do Setup / General / Interface language i wybierz preferowany język. Do poruszania się po menu odtwarzacza służą przyciski pilota "LEFT", "RIGHT", "UP", "DOWN", "ENTER", "RETURN". Przycisk "MENU" znajdujący się na pilocie, możesz wykorzystać, aby wyświetlić wszystkie dostępne komendy. Przycisk "INFO" pozwala na wyświetlenie informacji o podświetlonym pliku. 4. Szybkie ustawianie trybów wideo Odtwarzacz generuje obraz o maksymalnej rozdzielczości 1920x1080p (Full HD) na wyjściu HDMI oraz komponent. Obraz na analogowym kompozytowym wyjściu wideo jest skalowany do rozdzielczości PAL/NTSC. Przycisk "MODE" na pilocie pozwala na szybkie ustawienie trybu wyjścia wideo bez konieczności wchodzenia do menu ustawień odtwarzacza. Ten sposób konfiguracji wyjścia wideo można wykorzystać, jeżeli nie widać obrazu na ekranie po podłączeniu odtwarzacza do telewizora. Wciśnij i zwolnij przycisk "MODE", a następnie jeden z przycisków "1", "2", "3", "4", lub "5" aby przełączyć się na jeden z następujących trybów wideo: 1. Kompozyt / Komponent, PAL 2. Kompozyt / Komponent, NTSC 3. HDMI, 480i, 60 Hz 4. HDMI, 720p, 60 Hz 5. HDMI, 1080i, 60 Hz Po wyświetleniu obrazu na ekranie telewizora, naciśnij "ENTER", a następnie, w razie potrzeby, przejdź do menu ustawień odtwarzacza, aby dokonać dokładniejszej konfiguracji trybu wyjścia wideo. UWAGA: Procedura szybkiej zmiany ustawień trybów wideo nie może być uruchomiona podczas odtwarzania. Aby możliwe było ponowne uruchomienie procedury należy wyłączyć i włączyć odtwarzacz, a następnie odczekać około 1 minutę (czas potrzebny na pełne uruchomienie odtwarzacza). Parametry wyjścia wideo z dostępem do wszystkich opcji, można również zmieniać z poziomu menu Ustawień urządzenia. Użycie przycisku MODE przy widocznym na ekranie obrazie powoduje otwarcie okienka zmiany parametrów obrazu, w którym można wybrać wyjście wideo, rozdzielczość, odświeżanie. 2

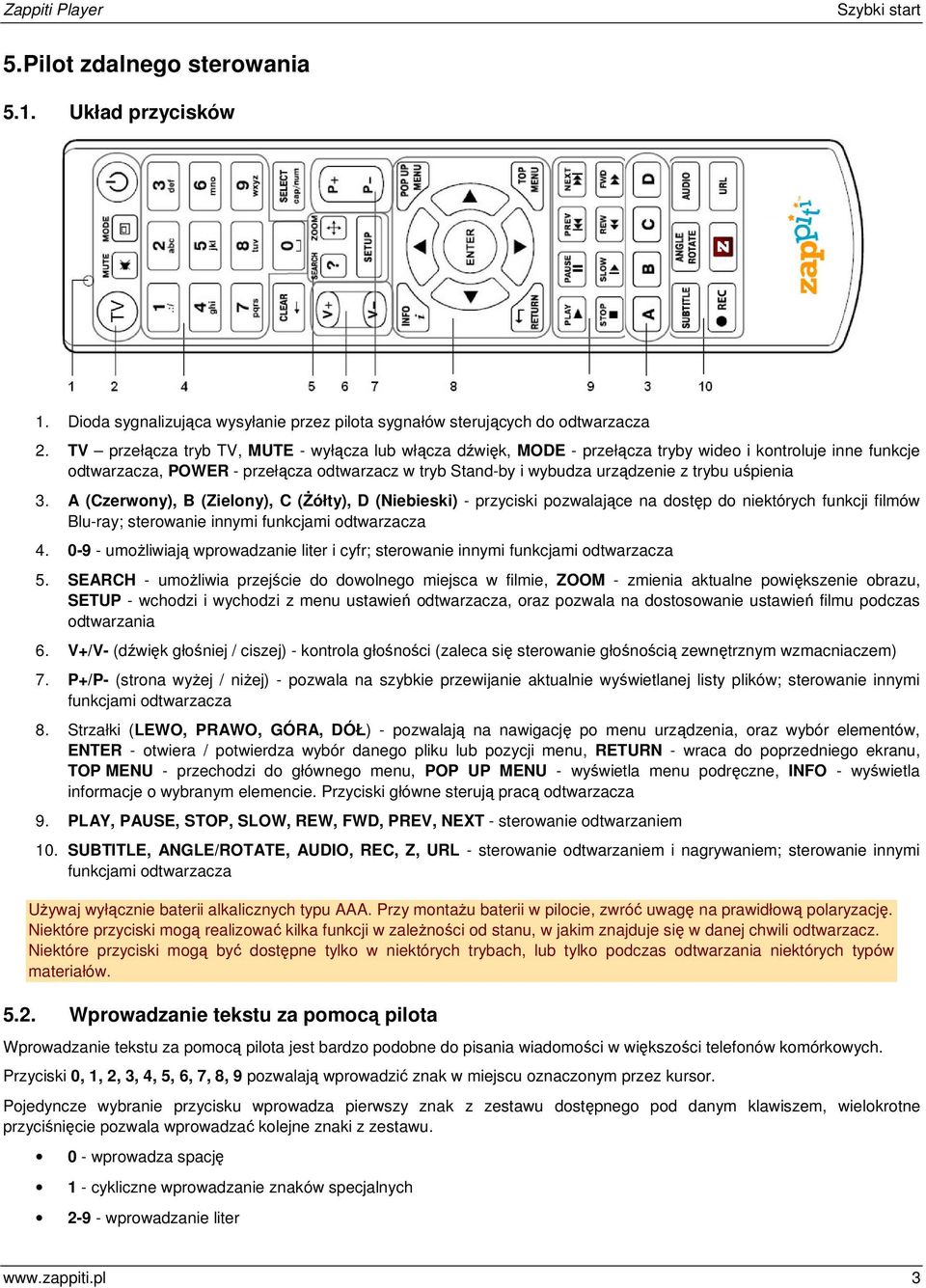

5 Zappiti Player Szybki start 5. Pilot zdalnego sterowania 5.1. Układ przycisków 1. Dioda sygnalizująca wysyłanie przez pilota sygnałów sterujących do odtwarzacza 2. TV przełącza tryb TV, MUTE - wyłącza lub włącza dźwięk, MODE - przełącza tryby wideo i kontroluje inne funkcje odtwarzacza, POWER - przełącza odtwarzacz w tryb Stand-by i wybudza urządzenie z trybu uśpienia 3. A (Czerwony), B (Zielony), C (Żółty), D (Niebieski) - przyciski pozwalające na dostęp do niektórych funkcji filmów Blu-ray; sterowanie innymi funkcjami odtwarzacza umożliwiają wprowadzanie liter i cyfr; sterowanie innymi funkcjami odtwarzacza 5. SEARCH - umożliwia przejście do dowolnego miejsca w filmie, ZOOM - zmienia aktualne powiększenie obrazu, SETUP - wchodzi i wychodzi z menu ustawień odtwarzacza, oraz pozwala na dostosowanie ustawień filmu podczas odtwarzania 6. V+/V- (dźwięk głośniej / ciszej) - kontrola głośności (zaleca się sterowanie głośnością zewnętrznym wzmacniaczem) 7. P+/P- (strona wyżej / niżej) - pozwala na szybkie przewijanie aktualnie wyświetlanej listy plików; sterowanie innymi funkcjami odtwarzacza 8. Strzałki (LEWO, PRAWO, GÓRA, DÓŁ) - pozwalają na nawigację po menu urządzenia, oraz wybór elementów, ENTER - otwiera / potwierdza wybór danego pliku lub pozycji menu, RETURN - wraca do poprzedniego ekranu, TOP MENU - przechodzi do głównego menu, POP UP MENU - wyświetla menu podręczne, INFO - wyświetla informacje o wybranym elemencie. Przyciski główne sterują pracą odtwarzacza 9. PLAY, PAUSE, STOP, SLOW, REW, FWD, PREV, NEXT - sterowanie odtwarzaniem 10. SUBTITLE, ANGLE/ROTATE, AUDIO, REC, Z, URL - sterowanie odtwarzaniem i nagrywaniem; sterowanie innymi funkcjami odtwarzacza Używaj wyłącznie baterii alkalicznych typu AAA. Przy montażu baterii w pilocie, zwróć uwagę na prawidłową polaryzację. Niektóre przyciski mogą realizować kilka funkcji w zależności od stanu, w jakim znajduje się w danej chwili odtwarzacz. Niektóre przyciski mogą być dostępne tylko w niektórych trybach, lub tylko podczas odtwarzania niektórych typów materiałów Wprowadzanie tekstu za pomocą pilota Wprowadzanie tekstu za pomocą pilota jest bardzo podobne do pisania wiadomości w większości telefonów komórkowych. Przyciski 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 pozwalają wprowadzić znak w miejscu oznaczonym przez kursor. Pojedyncze wybranie przycisku wprowadza pierwszy znak z zestawu dostępnego pod danym klawiszem, wielokrotne przyciśnięcie pozwala wprowadzać kolejne znaki z zestawu. 0 - wprowadza spację 1 - cykliczne wprowadzanie znaków specjalnych wprowadzanie liter 3

6 Szybki Start Zappiti Player ENTER - zatwierdzenie wyboru; zakończenie wprowadzania tekstu SUBTITLE - cykliczne wprowadzanie znaków specjalnych tak jak 1 CLEAR ( ) - kasuje znak na lewo od kursora SELECT (cap/num) - przełącza tryby wprowadzania znaków: abc / ABC / 123 RETURN - cofa wprowadzone zmiany i kończy wpisywanie tekstu Lewo/Prawo - przesuwa kursor o jeden znak w lewo lub prawo Góra/Dół - przesuwa kursor na początek/koniec tekstu lub przechodzi do kolejnej/poprzedniej pozycji do wprowadzania tekstu POP UP MENU - wyświetla menu kontekstowe z listą dostępnych komend. Umożliwia wycinanie, kopiowanie, oraz wklejanie tekstu podobnie jak w komputerze. 6. Tryb uśpienia czuwania Aby przełączyć odtwarzacz w tryb czuwania należy krótko nacisnąć przycisk POWER na pilocie. W trybie uśpienia odtwarzacz nie jest całkowicie wyłączony i pobiera niewielką ilość energii, w trybie tym dysk wewnętrzny jest włączony, lecz nie jest wypuszczany żaden sygnał wideo. Wybudzenie odtwarzacza odbywa się przez ponowne wciśnięcie przycisku POWER na pilocie, gotowość do pracy osiągana jest po kilku sekundach. W trybie czuwania na ekranie odtwarzacz widoczna jest aktualna godzina, jeśli odtwarzacz wykonał wcześniej synchronizację z serwerem czasu. Możesz również zmienić ustawienia przycisku POWER w menu odtwarzacza, w tym celu przejdź do Ustawienia / Pozostałe / Zaawansowane i dostosuj ustawienia. Przytrzymanie przez około 5 sekund przycisku POWER na pilocie powoduje całkowite wyłączenie odtwarzacza. Nie wyłączaj odtwarzacza jeśli trwa zapis lub odczyt plików ze względu na możliwość utraty kopiowanych danych. 7. Praca z pamięcią masową 7.1. Podłączanie pamięci i nośników USB Przejdź do menu głównego i podłącz pamięć masową do portu USB. Odtwarzacz automatycznie rozpozna podłączone urządzenie i wyświetli odpowiednią pozycję w menu. Jeśli podłączasz pamięć o zwiększonym zapotrzebowaniu na energię elektryczną (np. zewnętrzny dysk twardy), zapewnij jej dodatkowe źródło zasilania. Energia dostarczana przez port USB może nie być wystarczająca do poprawnej pracy dysków. Nie odłączaj, ani nie wyłączaj pamięci USB, jeśli trwa zapis lub odczyt plików związanych z tą pamięcią Korzystanie z wewnętrznego dysku 3,5 "SATA Aby podłączyć wewnętrzny dysk 3,5 " SATA, przejdź na główny ekran menu odtwarzacza, otwórz szufladę dysku, włóż dysk do ramki HDD i zamknij szufladę dysku. Odtwarzacz rozpozna wewnętrzny dysk twardy i wyświetli odpowiednią pozycję na ekranie głównym, w menu odtwarzacza. Nie wyjmuj dysku, kiedy trwa operacja zapisu lub odczytu z dysku! 7.3. Korzystanie z kart pamięci SD Aby włożyć kartę pamięci SD, upewnij się, że jesteś na głównym ekranie menu odtwarzacza i włóż kartę pamięci do gniazda kart SD w odtwarzaczu. Odtwarzacz rozpozna kartę i pokaże element odpowiadający karcie pamięci na ekranie głównym. Niektóre karty SD mogą nie zostać rozpoznane przez odtwarzacz lub mogą działać nieprawidłowo, w takim przypadku należy stosować inne modele kart pamięci SD. Nie wyjmuj karty pamięci SD, gdy niektóre operacja są w toku. 4

7 Zappiti Player Szybki start 7.4. Formatowanie dysku twardego Poprawne sformatowanie dysku twardego pozwala na pełne korzystanie z funkcjonalności odtwarzacza, między innymi na: Kopiowanie danych na dysk poprzez sieć wykorzystując protokoły FTP lub SMB (Samba) Kopiowanie danych na dysk z pamięci zewnętrznych podłączonych do odtwarzacza za pomocą wbudowanego menadżera plików UWAGA! Zanim przystąpisz do formatowania dysku zapoznaj się z działem Pamięć Systemowa, oraz wykonaj kopię zapasową plików znajdujących się na dysku. Aby sformatować wewnętrzny dysk twardy podświetl odpowiednią pozycję w menu głównym i wciśnij przycisk INFO na pilocie. Z menu kontekstowego wybierz opcję Formatuj Dysk, lub jeśli została zainicjalizowana na dysku twardym Pamięć Systemowa, wybierz opcję Formatuj Partycję. Odtwarzacz poprosi o wybór formatu partycji NTFS/ET2/EXT3, a po wybraniu opcji OK sformatuje dysk twardy. Dysk sformatowany w EXT2/EXT3 nie będzie obsługiwany na komputerze z systemem Windows. Aby korzystać z dysku w systemie Windows, może być potrzebne dodatkowe oprogramowanie takie jak EXT2IFS ( Pamięć Systemowa Niektóre funkcje odtwarzacza, takie jak radio internetowe, IPTV czy inne aplikacje, dostępne są tylko wtedy, gdy w odtwarzaczu zainstalowana jest Pamięć Systemowa. Przed przystąpieniem do dalszych kroków należy upewnić się, że w Twoim odtwarzaczu NIE MA Pamięci Systemowej. Możesz to zrobić przechodząc do Ustawienia / Informacja. Jeśli Pamięć Systemowa nie istnieje możesz ją przygotować samodzielnie wykorzystując fragment wewnętrznego dysku twardego lub zewnętrzną pamięć USB o pojemności co najmniej 2 GB. Przygotowanie Pamięci Systemowej z wykorzystaniem wewnętrznego dysku twardego lub pamięci USB (Pendrive) Przed przystąpieniem do dalszych kroków należy upewnić się, że dysk lub pamięć są puste (niesformatowane lub sformatowane w systemie EXT2). Aby przygotować Pamięć Systemową przejdź do menu Ustawienia / Pozostałe / System Storage. Wybierz pozycję Initialize System Storage. Odtwarzacz poprosi o potwierdzenie, że w urządzeniu znajduje się pamięć o pojemności co najmniej 2GB, którą chcesz wykorzystać jako Pamięć Systemową. Po zatwierdzeniu, odtwarzacz ponownie poprosi o potwierdzenie z wyszczególnieniem pamięci która zostanie zainicjalizowana jako Pamięć Systemowa. W zależności od wybranego nośnika system wykorzysta pamięć USB, lub program utworzy dwie partycje na dysku: jedna o rozmiarze 2GB (brak możliwości dostępu przez użytkownika), druga (pozostałe miejsce na dysku) niesformatowana lub w formacie EXT2 w zależności od wcześniejszego stanu dysku. Format drugiej (widocznej) partycji można wykonać podświetlając w menu głównym dysk, wybierając na pilocie Info a następnie Formatuj Partycję. Wybór opcji Formatuj Dysk spowoduje usunięcie Pamięci Systemowej! Niewłaściwe działanie urządzenia spowodowane nieprawidłowym przygotowaniem Pamięci Systemowej nie jest objęte Gwarancją! 8. Menu Ustawień UWAGA! Wszystkie opisy uwzględniają ustawienie języka na Polski oraz pracę odtwarzacza w rozdzielczości Full HD 1080p. Przejście do menu ustawień nie jest możliwe podczas odtwarzania plików. Aby móc zmieniać ustawienia odtwarzacza należy zatrzymać odtwarzanie. Aby przejść do menu ustawień należy wcisnąć na pilocie przycisk SETUP lub wybrać pozycję USTAWIENIA z menu głównego. 5

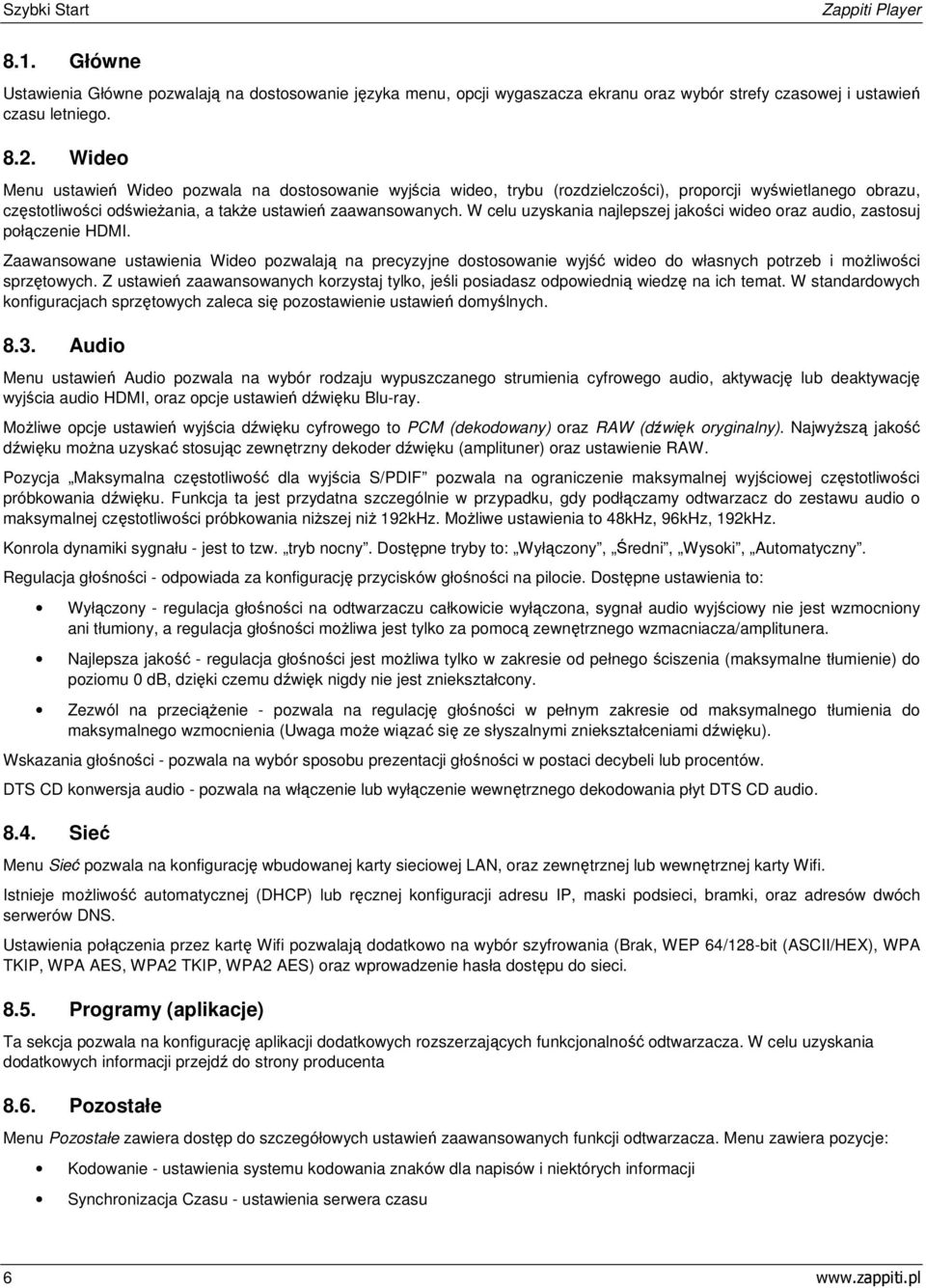

8 Szybki Start Zappiti Player 8.1. Główne Ustawienia Główne pozwalają na dostosowanie języka menu, opcji wygaszacza ekranu oraz wybór strefy czasowej i ustawień czasu letniego Wideo Menu ustawień Wideo pozwala na dostosowanie wyjścia wideo, trybu (rozdzielczości), proporcji wyświetlanego obrazu, częstotliwości odświeżania, a także ustawień zaawansowanych. W celu uzyskania najlepszej jakości wideo oraz audio, zastosuj połączenie HDMI. Zaawansowane ustawienia Wideo pozwalają na precyzyjne dostosowanie wyjść wideo do własnych potrzeb i możliwości sprzętowych. Z ustawień zaawansowanych korzystaj tylko, jeśli posiadasz odpowiednią wiedzę na ich temat. W standardowych konfiguracjach sprzętowych zaleca się pozostawienie ustawień domyślnych Audio Menu ustawień Audio pozwala na wybór rodzaju wypuszczanego strumienia cyfrowego audio, aktywację lub deaktywację wyjścia audio HDMI, oraz opcje ustawień dźwięku Blu-ray. Możliwe opcje ustawień wyjścia dźwięku cyfrowego to PCM (dekodowany) oraz RAW (dźwięk oryginalny). Najwyższą jakość dźwięku można uzyskać stosując zewnętrzny dekoder dźwięku (amplituner) oraz ustawienie RAW. Pozycja Maksymalna częstotliwość dla wyjścia S/PDIF pozwala na ograniczenie maksymalnej wyjściowej częstotliwości próbkowania dźwięku. Funkcja ta jest przydatna szczególnie w przypadku, gdy podłączamy odtwarzacz do zestawu audio o maksymalnej częstotliwości próbkowania niższej niż 192kHz. Możliwe ustawienia to 48kHz, 96kHz, 192kHz. Konrola dynamiki sygnału - jest to tzw. tryb nocny. Dostępne tryby to: Wyłączony, Średni, Wysoki, Automatyczny. Regulacja głośności - odpowiada za konfigurację przycisków głośności na pilocie. Dostępne ustawienia to: Wyłączony - regulacja głośności na odtwarzaczu całkowicie wyłączona, sygnał audio wyjściowy nie jest wzmocniony ani tłumiony, a regulacja głośności możliwa jest tylko za pomocą zewnętrznego wzmacniacza/amplitunera. Najlepsza jakość - regulacja głośności jest możliwa tylko w zakresie od pełnego ściszenia (maksymalne tłumienie) do poziomu 0 db, dzięki czemu dźwięk nigdy nie jest zniekształcony. Zezwól na przeciążenie - pozwala na regulację głośności w pełnym zakresie od maksymalnego tłumienia do maksymalnego wzmocnienia (Uwaga może wiązać się ze słyszalnymi zniekształceniami dźwięku). Wskazania głośności - pozwala na wybór sposobu prezentacji głośności w postaci decybeli lub procentów. DTS CD konwersja audio - pozwala na włączenie lub wyłączenie wewnętrznego dekodowania płyt DTS CD audio Sieć Menu Sieć pozwala na konfigurację wbudowanej karty sieciowej LAN, oraz zewnętrznej lub wewnętrznej karty Wifi. Istnieje możliwość automatycznej (DHCP) lub ręcznej konfiguracji adresu IP, maski podsieci, bramki, oraz adresów dwóch serwerów DNS. Ustawienia połączenia przez kartę Wifi pozwalają dodatkowo na wybór szyfrowania (Brak, WEP 64/128-bit (ASCII/HEX), WPA TKIP, WPA AES, WPA2 TKIP, WPA2 AES) oraz wprowadzenie hasła dostępu do sieci Programy (aplikacje) Ta sekcja pozwala na konfigurację aplikacji dodatkowych rozszerzających funkcjonalność odtwarzacza. W celu uzyskania dodatkowych informacji przejdź do strony producenta 8.6. Pozostałe Menu Pozostałe zawiera dostęp do szczegółowych ustawień zaawansowanych funkcji odtwarzacza. Menu zawiera pozycje: Kodowanie - ustawienia systemu kodowania znaków dla napisów i niektórych informacji Synchronizacja Czasu - ustawienia serwera czasu 6

9 Zappiti Player Szybki start Buil-in Display - ustawienia informacji prezentowanych na wbudowany wyświetlaczu VFD System - dodatkowe ustawienia odtwarzania i dostępu Odtwarzanie - rozbudowana konfiguracja funkcji odtwarzania Power Management - opcje zarządzania energią podczas startu odtwarzacza Aktualizacja oprogramowania - ustawienia automatycznego powiadamiania o dostępnych aktualizacjach systemu Pamięć systemowa - inicjalizacja pamięci systemowej i opcje z nią związane Zaawansowane - pozostałe ustawienia odtwarzacza 8.7. Wygląd Pozwala na dostosowanie niektórych opcji wyglądu interfejsu odtwarzacza zgodnie z własnymi preferencjami Informacja Sekcja zawierająca informacje systemowe odtwarzacza i status pamięci systemowej. 9. Odtwarzanie, programy i obsługa 9.1. Przeglądarka Plików Aplikacja Przeglądarka Plików pozwala na wyświetlanie wszystkich dostępnych plików i folderów. Przeglądarka uruchamiana jest z poziomu Ekranu Głównego. Obsługa aplikacji zbliżona jest do obsługi eksploratora plików na komputerze i odbywa się za pomocą pilota. Zaznaczyć można wyłącznie pliki i foldery w bieżącym folderze, wyjście z folderu lub wejście do katalogu wewnętrznego, spowoduje odznaczenie wszystkich zaznaczonych plików. Wycinać, Kopiować, Kasować i Wklejać można pliki i foldery ze wszystkich miejsc, na dyskach i w sieci domowej, do których odtwarzacz ma odpowiednie uprawnienia (zapis/odczyt). Przenoszenie plików pomiędzy folderami odbywa się przez operację Kopiuj-Wklej lub Wytnij-Wklej Odtwarzanie plików Odtwarzacz obsługuje różnego rodzaju pliki multimedialne (wideo, muzykę, zdjęcia) w wielu różnych formatach. Odtwarzanie możliwe jest z dowolnego dysku podłączonego odtwarzacza oraz udostępnionych zasobów sieciowych. Aby odtworzyć pojedynczy plik, podświetl go i wciśnij ENTER, wciśnięcie PLAY spowoduje utworzenie listy odtwarzania z plików dostępnych w folderze (bez podfolderów) i rozpocznie się odtwarzanie od wybranego pliku (jeśli w folderze znajduje się mieszana zawartość, w playliście będą znajdować się tylko pliki jednego rodzaju takiego jak zaznaczony plik). Obsługiwane są również playlisty w formatach M3U oraz PLS, mogą one zawierać ścieżki względne do plików, a także adresy URL strumieni muzycznych (Radia Internetowe). Możesz stworzyć (bez zapisywania) playlistę z plikami różnego rodzaju znajdujące się w różnych podfolderach (bez wchodzenia do nich). Użyj przycisku SELECT na pilocie, aby zaznaczyć pliki i foldery które chcesz odtwarzać, a następnie przycisk PLAY, rozpocznie się odtwarzanie zaznaczenia od pierwszej pozycji (zgodnie z kolejnością na ekranie). W czasie odtwarzania możesz korzystać z przycisków NEXT, PREV, POP UP MENU do nawigacji pomiędzy plikami. W trybie Odtwarzacz Plików niektóre przyciski na pilocie realizują dodatkowe funkcje: LEWO/PRAWO/GÓRA/DÓŁ/P+/P- - Pierwsze naciśnięcie pokazuje bieżącą pozycję czasu odtwarzanego pliku, kolejne naciśnięcie przewija plik: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 - Przeskok do określonej pozycji w wideo / muzyce, do 0%, 10%, 20%, 30%, itd. FWD (>>), REW (<<) - Przyśpiesza przewijanie filmu w przód lub tył, dostępne prędkości to 1x, 2x, 4x, 8x, 16x, 32x Aby powrócić do normalnej prędkości odtwarzania wciśnij PLAY. SLOW ( >) - Spowalnia prędkość odtwarzania, dostępne prędkości to 1x, 1/2x, 1/4x, 1/8x, 1/16x, 1/32x. 7

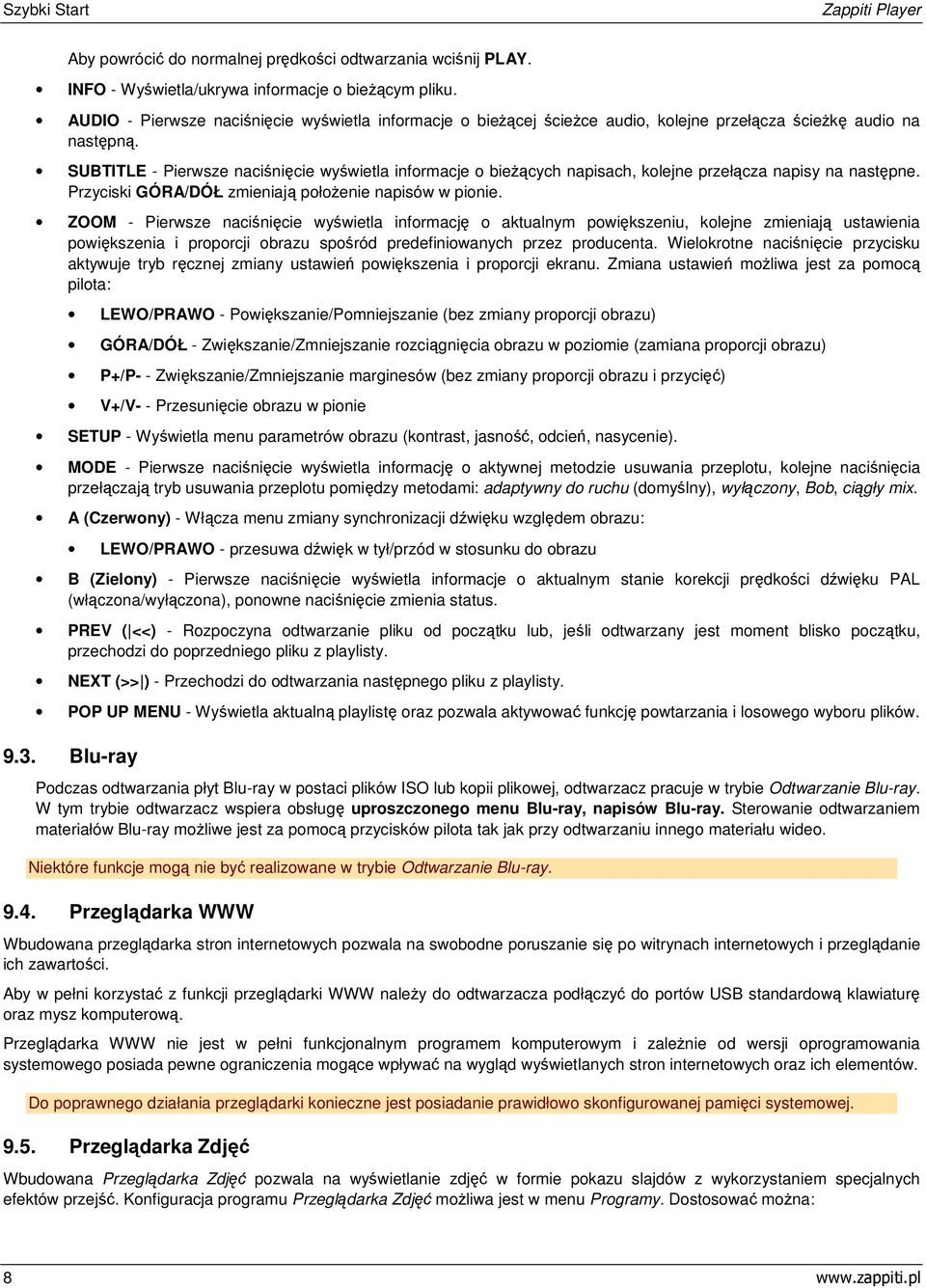

10 Szybki Start Zappiti Player Aby powrócić do normalnej prędkości odtwarzania wciśnij PLAY. INFO - Wyświetla/ukrywa informacje o bieżącym pliku. AUDIO - Pierwsze naciśnięcie wyświetla informacje o bieżącej ścieżce audio, kolejne przełącza ścieżkę audio na następną. SUBTITLE - Pierwsze naciśnięcie wyświetla informacje o bieżących napisach, kolejne przełącza napisy na następne. Przyciski GÓRA/DÓŁ zmieniają położenie napisów w pionie. ZOOM - Pierwsze naciśnięcie wyświetla informację o aktualnym powiększeniu, kolejne zmieniają ustawienia powiększenia i proporcji obrazu spośród predefiniowanych przez producenta. Wielokrotne naciśnięcie przycisku aktywuje tryb ręcznej zmiany ustawień powiększenia i proporcji ekranu. Zmiana ustawień możliwa jest za pomocą pilota: LEWO/PRAWO - Powiększanie/Pomniejszanie (bez zmiany proporcji obrazu) GÓRA/DÓŁ - Zwiększanie/Zmniejszanie rozciągnięcia obrazu w poziomie (zamiana proporcji obrazu) P+/P- - Zwiększanie/Zmniejszanie marginesów (bez zmiany proporcji obrazu i przycięć) V+/V- - Przesunięcie obrazu w pionie SETUP - Wyświetla menu parametrów obrazu (kontrast, jasność, odcień, nasycenie). MODE - Pierwsze naciśnięcie wyświetla informację o aktywnej metodzie usuwania przeplotu, kolejne naciśnięcia przełączają tryb usuwania przeplotu pomiędzy metodami: adaptywny do ruchu (domyślny), wyłączony, Bob, ciągły mix. A (Czerwony) - Włącza menu zmiany synchronizacji dźwięku względem obrazu: LEWO/PRAWO - przesuwa dźwięk w tył/przód w stosunku do obrazu B (Zielony) - Pierwsze naciśnięcie wyświetla informacje o aktualnym stanie korekcji prędkości dźwięku PAL (włączona/wyłączona), ponowne naciśnięcie zmienia status. PREV ( <<) - Rozpoczyna odtwarzanie pliku od początku lub, jeśli odtwarzany jest moment blisko początku, przechodzi do poprzedniego pliku z playlisty. NEXT (>> ) - Przechodzi do odtwarzania następnego pliku z playlisty. POP UP MENU - Wyświetla aktualną playlistę oraz pozwala aktywować funkcję powtarzania i losowego wyboru plików Blu-ray Podczas odtwarzania płyt Blu-ray w postaci plików ISO lub kopii plikowej, odtwarzacz pracuje w trybie Odtwarzanie Blu-ray. W tym trybie odtwarzacz wspiera obsługę uproszczonego menu Blu-ray, napisów Blu-ray. Sterowanie odtwarzaniem materiałów Blu-ray możliwe jest za pomocą przycisków pilota tak jak przy odtwarzaniu innego materiału wideo. Niektóre funkcje mogą nie być realizowane w trybie Odtwarzanie Blu-ray Przeglądarka WWW Wbudowana przeglądarka stron internetowych pozwala na swobodne poruszanie się po witrynach internetowych i przeglądanie ich zawartości. Aby w pełni korzystać z funkcji przeglądarki WWW należy do odtwarzacza podłączyć do portów USB standardową klawiaturę oraz mysz komputerową. Przeglądarka WWW nie jest w pełni funkcjonalnym programem komputerowym i zależnie od wersji oprogramowania systemowego posiada pewne ograniczenia mogące wpływać na wygląd wyświetlanych stron internetowych oraz ich elementów. Do poprawnego działania przeglądarki konieczne jest posiadanie prawidłowo skonfigurowanej pamięci systemowej Przeglądarka Zdjęć Wbudowana Przeglądarka Zdjęć pozwala na wyświetlanie zdjęć w formie pokazu slajdów z wykorzystaniem specjalnych efektów przejść. Konfiguracja programu Przeglądarka Zdjęć możliwa jest w menu Programy. Dostosować można: 8

11 Zappiti Player Szybki start Czas pokazu slajdów - czas przez jaki zdjęcie jest wyświetlane w trakcie trwania pokazu slajdów. Efekt przejścia - efekt przejścia pomiędzy kolejnymi zdjęciami. W czasie trwania pokazu slajdów, Przeglądarkę Zdjęć można obsługiwać m.in. przyciskami pilota: POP UP MENU - Wyświetla bieżącą playlistę pokazu slajdów. REPEAT - Zapętla odtwarzanie zdjęć. SHUFFLE - Uruchamia losowe odtwarzanie plików z playlisty. ROTATE - Obraca obraz o 90 zgodnie ze wskazówkami zegara. 1, 2, 3, 4, 5 - Obracanie i odbijanie obrazu. INFO - Wyświetla informacje o bieżącym obrazie. 10. Praca w sieci Podłączanie dysków sieciowych przez protokół SMB oraz NFS Odtwarzacz pozwala na podłączanie zewnętrznych dysków sieciowych przez protokół SMB oraz NFS. Podłączyć można dowolną ilość dysków sieciowych, każdy podłączony dysk jest reprezentowany przez odpowiednią pozycję na ekranie głównym pod nazwą Folder Sieciowy. Aby utworzyć nowy folder sieciowy wykonaj następujące czynności: 1. Przejdź do ekranu głównego i z menu kontekstowego (POP UP MENU) wybierz opcję Nowy katalog sieciowy 2. W nowo otwartym oknie wprowadź parametry dysku sieciowego (w polu Serwer należy wpisać adres IP dysku sieciowego lub serwera/komputera, na którym dysk się znajduje) 3. Wprowadź preferowaną nazwę folderu sieciowego, która będzie wyświetlana w menu głównym 4. Wybierz typ katalogu (SMB lub NFS) w zależności od typu podłączanego zasobu. Istnieje możliwość dodania skrótu do folderu sieciowe za pośrednictwem przeglądarki sieci. Aby utworzyć skrót należy przejść w przeglądarce do miejsca gdzie znajduje się wybrany przez na katalog i po wybraniu przycisku POP UP MENU wybrać opcję Dodaj do Menu Głównego. Kolejne okno pozwala na zmianę nazwy i parametrów tworzonego skrótu. W polu Katalog w przypadku połączenia przez protokół Samba, należy podać nazwę katalogu (np. Wideo ) do którego posiada się odpowiednie uprawnienia dostępu. Dla połączeń typu NFS, w polu Katalog należy podać pełną ścieżkę dostępu do wybranego folderu (np. /data/wideo ) Przeglądarka Sieci Przeglądarka sieci pozwala na dostęp do urządzeń sieciowych wyposażonych w serwer Samba lub UPnP. Dostęp do przeglądarki możliwy jest z poziomu głównego ekranu menu. Jeśli jakieś urządzenia sieciowe nie są widoczne, odczekaj kilka minut a następnie spróbuj ponownie, lub na pilocie wciśnij przycisk POP UP MENU i wybierz opcję Odśwież Dostęp do odtwarzacza przez sieć Odtwarzacz może zostać wykorzystany jako bardzo prosty serwer NAS (ang. Network-Attached Storage), co pozwala na dostęp do podłączonych do niego dysków twardych i innych pamięci masowych Protokół FTP Dostęp przez protokół FTP do odtwarzacza możliwy jest bez podawania nazwy użytkownika i hasła (dostęp typu anonymous ). Jeśli twój program komputerowy obsługujący połączenia FTP wymaga podania nazwy użytkownika, wpisz w polu nazwy użytkownika ftp i pozostaw hasło puste. Aby uzyskać dostęp przez FTP z komputera z systemem Windows: 1. Sprawdź adres IP, który został przydzielony odtwarzaczowi w sekcji Informacja w menu ustawień. 2. Otwórz Eksplorator Windows i w pasku adresu wpisz ftp://adres_ip_odtwarzacza (np. ftp:// ). Zaleca się, aby korzystać z programów specjalizowanych do obsługi połączeń FTP takich jak np. FileZilla. 9

12 Szybki Start Zappiti Player Protokół SMB (Samba) Odtwarzacz pozwala na dostęp przez protokół SMB, do zainstalowanego wewnątrz dysku twardego, bez wpisywania nazwy użytkownika i hasła. Aby uzyskać dostęp z komputera do odtwarzacza przez Sambę, należy wykonać następujące kroki: 1. Sprawdź adres IP który został przydzielony odtwarzaczowi. Adres IP można sprawdzić w sekcji Informacja w menu ustawień. 2. Otwórz Eksplorator Windows (np. otwórz okno dowolnego folderu lub wciśnij przycisk Start z logo Windows) i w pasku adresu wpisz \\adres_ip_odtwarzacza (np. \\ ). Odtwarzacz nie posiada zaawansowanych funkcji typowych dla serwerów NAS i nie umożliwia zmiany ustawień dla protokołu FTP, nie ma również możliwości tworzenia kont użytkowników aby ograniczyć dostęp do niektórych zasobów. 11. Zappiti Media Center Zappiti Player oferuje pełną wersję licencji na oprogramowanie Zappiti Media Center, dzięki któremu przeprowadzisz automatyczną organizację kolekcji Twoich mediów (filmów, seriali, muzyki) według różnych kategorii. Zappiti Media Center pozwoli Ci na prostą i wygodną nawigację po plikach za pomocą okładek lub miniaturek, oraz dostarczy informacji w przejrzysty sposób. Aby uzyskać dodatkowe informacje o oprogramowaniu Zappiti Media Center, zapraszamy na stronę domową projektu: Aktualizacje programu Zappiti Media Center: Automatyczne uruchamianie interfejsu Zappiti po starcie Aby włączyć automatyczne uruchamianie interfejsu graficznego Zappiti wykonaj export bazy danych z programu Zappiti Media Center do odtwarzacza, a następnie postępuj zgodnie z poniższym opisem: 1. Znajdź w zasobach Twój folder _Zappiti i wskaż go za pomocą pilota. 2. Wciśnij klawisz Pop Up Menu na pilocie i wybierz opcję Dodaj do ulubionych. 3. Przejdź do menu Ulubione i wskaż utworzony w poprzednim kroku skrót. 4. Wciśnij klawisz Pop Up Menu na pilocie i wybierz opcję Uruchom przy starcie. UWAGA! Opcja automatycznego startu może nie działać prawidłowo z niektórymi serwerami NAS po ich przejściu w tryb głębokiego uśpienia. Jeśli interfejs graficzny nie zostanie załadowany po starcie odtwarzacza, należy go uruchomić ręcznie. 13.Utylizacja zużytego sprzętu Urządzenia podlegające procesom utylizacji i recyklingu są oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005r. "o zużytym sprzęcie elektrycznym i elektronicznym" (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Oznakowanie takie oznacza, że sprzęt po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami organicznymi pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go podmiotom prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Podmioty prowadzące zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Wysłużone urządzenie przeznaczone do usunięcia z gospodarstwa domowego nie jest bezwartościowym odpadem. 10
