1 The Quality Connection MegaLine Connect45 kwadratowe. praktyczne. niezawodne.

2 MegaLine Otwórz klapkę. Włóż kabel. Zamknij klapkę. MegaLine Connect45 przekonywające zalety Łatwy montaż Funkcja LEO Charakterystyka High-Density- Panels Zaprasowanie wtyczki kabla + skrócenie żył w jednej operacji Obcinanie równo z krawędzią Light Emitting Outlet za pomocą nadajnika sygnału optyczne wykrywanie modułu na długości maks. 200 m bez problemów typu Short Link: Permant Link klasa E A już od 1 metra. Kat. 6 A wg IEC Kat. 6A nach EIA/TIA 568-C.2 Kompaktowa konstrukcja: do 48 portów/1 JW minimalny czas montażu dzięki prekonfekcjonowaniu

3 3 MegaLine Taka łatwa może być technika instalacyjna. Bardzo krótki czas montażu bez uszczerbku dla osiągów to cechy wyróżniające ten przyszłościowy system okablowania. Z tą myślą firma LEONI stworzyła nowy system złączy miedzianych. Ten innowacyjny modułowy system łączy w sobie najwyższe parametry z maksymalną łatwością montażu. Podstawowe wyposażenie, obejmujące kabel sygnałowy 7/7 A i wtyczkę kablową, można skompletować, po prostu zakładając pożądany moduł gniazda. Dostępne są do wyboru moduły gniazda RJ45 kategorii 6 A (IEC ) i kategorii 6A (EIA/TIA 568-C.2). Niezwykle prosty montaż zaprasowanie i obcięcie żył równo z krawędzią w jednej operacji! Czas to pieniądz bardzo krótki czas montażu można osiągnąć dzięki połączeniu w jednej operacji zaprasowywania wtyczki kablowej i obcinania żył. Taka prostota montażu ma szczególne zalety w zastosowaniu w ośrodkach obliczeniowych, w których prace instalacyjne muszą być wykonywane z zerowym czasem wyłączania sprzętu (Zero Downtime). Prekonfekcjonowane magistrale dodatkowo skracają niezbędny czas montażu. Za pomocą narzędzia odryglowującego można wygodnie otworzyć moduł. W ten sposób jednym kliknięciem można wyposażyć istniejący system okablowania w bardzo krótkim czasie w nowy moduł np. z funkcją LEO. Minimalny czas montażu maksymalne osiągi. Odcinki okablowania w ośrodku obliczeniowym są często krótsze niż 15 metrów. Zgodnie z normami jest to Short Link, w którym następuje produktowe oddzielenie ziarna od plewy. System umożliwia wykonywanie bardzo krótkich łączy, zaczynając od jednego metra. Wymagania dla Permanent-Link klasy E A są spełnione ze znaczną rezerwą. Niezwykle prosty montaż zaprasowanie i obcięcie żył w jednej operacji!

4 MegaLine 4 MegaLine Connect45 pasuje wszędzie. Od ośrodka obliczeniowego po zakład przemysłowy, od biura po halę targową system nadaje się do zastosowania w wielu dziedzinach Biurowce i budynki administracyjne Banki i ubezpieczenia Uniwersytety i szkoły Lotniska i dworce kolejowe Przewoźnicy i dostawcy Hale i linie produkcyjne, np. w przemyśle samochodowym, w produkcji domów prefabrykowanych i wielu innych branżach Dystrybucja energii elektrycznej, wody i gazu Stadiony i hale targowe Okręty i morskie platformy wydobywcze Przedsiębiorstwa logistyczne Centra handlowe i markety budowlane Hotele i gastronomia Porty i stocznie Instytucje administracyjne Domy prywatne itd. LEO (Light Emitting Outlet) funkcja harcerska. Moduły gniazd mogą być opcjonalnie wyposażone w funkcję LEO (LEO = Light Emitting Outlet). Za pomocą nadajnika sygnału, podłączonego na jednym końcu zainstalowanego łącza, można wygodnie zidentyfikować drugi koniec za pomocą czerwonego wskaźnika LED w ramach modułu gniazda. Zwłaszcza w środowisku o dużym zagęszczeniu instalacji funkcja ta umożliwia niezawodną i szybką lokalizację połączonych modułów. Za pomocą detektora LEO (z prawej strony na rysunku) sygnał świetlny jest wprowadzany do łącza a odpowiedni moduł gniazda na drugim końcu świeci w czerwonym kolorze.

5 5 MegaLine Katalog produktów Przegląd systemu 6 Kabel sygnałowy CU MegaLine Wtyczka kablowa Moduły gniazd MegaLine F S/F Kat. 7 A MegaLine F6-90 S/F Kat. 7 do AWG24 22 do AWG24 26 Kat. 6 A ISO/IEC Kat. 6A EIA/TIA LEO Kat. 6 A ISO/IEC LEO Kat. 6A EIA/TIA Pole rozdzielcze 19" / 1 JW HD 48 Kat. 6 A 14 Pole rozdzielcze 19" Kabel magistralowy / kabel CP stałe 6x4 wyciągane 6x4 z modułami kat. 6 A z modułami kat. 6A Kabel magistralowy, 8-żyłowy z modułami kat. 6 A 17 Puszki przyłączeniowe Obudowa Consolidation- Point Płytki nośne do systemów podpodłogowych Adaptery blaszane/ zaślepki do systemów podpodłogowych Kabel krosowy RJ45 Akcersoria do kabli krosowych Akcesoria i narzędzia () pojedyncze podwójne potrójne Obudowa Consolidation-Point CP6-B 6-portowa listwa modułowa CPL6-B 6-portowa pokrywka/listwa szczotkowa CP6-B UF TA2 / UF TA3 UF TEK3 / UF TEV3 Adapter blaszany UF APD1 Adapter blaszany UF AP3 Zaślepka UF BP-T Kat. 6 A /500 MHz Kat. 6/500 MHz z sygnałem świetlnym Pierścień identyfikacyjny RJ45 Klips identyfikacyjny LED Detektor LED Detektor LEO Kapturek ochronny Szczypce montażowe Narzędzie odryglowujące Walizka wzorcowa 26 Jakość i ochrona środowiska 27

6 MegaLine 6 MegaLine Connect45 Przegląd systemu Wszystkie komponenty optymalnie dobrane: szybka i komfortowa instalacja, najwyższe osiągi, niezawodne działanie przez cały okres użytkowania. MegaLine G S/F MegaLine F S/F MegaLine F S/F MegaLine F6-90 S/F Wtyczka kablowa AWG Wtyczka kablowa AWG Kable i wtyczki kablowe Prekonfekcjonowany kabel

7 7 MegaLine Moduły gniazd Kat. 6 A (ISO/IEC) Kat. 6A (EIA/TIA) z funkcją LEO Obudowa podłogowa VarioLine UF Systemy podpodłogowe Puszki przyłączeniowe do modułów gniazd Moduły gniazd Kat. 6 A (ISO/IEC) Kat. 6A (EIA/TIA) Puszki przyłączeniowe Obudowa Consolidation- Point CP6-B Pole rozdzielcze 19" Moduły gniazd Obudowa 48-portowy panel HighDensity kat. 6 A 48-portowy panel HighDensity kat. 6 A Panele High-Density

8 MegaLine 8 MegaLine F S/F typy KS-02YSCH 4x2xAWG 23/1 PIMF KS-02YSCH 2/4/6x(4x2xAWG 23/1 PIMF) Kategoria 7 A S 3 P 4 A 4 C 4 E 5 Budowa 4 P Przewód goły drut Cu, AWG 23/1 Izolacja Element skręcający Ekran pojedynczy Skręcenie Ekran ogólny Płaszcz zewnętrzny komórkowy PE, Ø żyły: Wartość nominalna 1,4 mm Para folia poliestrowa kaszerowana aluminium strona metalowa na zewnątrz (PiMF) 4 pary ocynowany oplot z Cu mieszanka nie zawierająca halogenów, niepodtrzymująca palenia Charakterystyka pożarowa Niepodtrzymywanie palenia wg IEC Brak halogenów wg IEC /2 Gęstość dymu wg IEC /2 Obciążenie pożarowe (wielkość orientacyjna) 0,60 MJ/m (Sx), 1,2 MJ/m (Dx), 4,24 MJ/m (poczwórne), 6,29 MJ/m (6-krotne) Security (charakterystyka pożarowa) S 1 IEC IEC IEC EFP Grade 1 5 EFP Grade 2 Osiągi Lepsze niż kat. 7 A wg EN i IEC doskonały NEXT, minimalne tłumienie, doskonałe ekranowanie (ekran parowany i ogólny), mały przekos, szerokość pasma 1150 MHz Performance klasa okablowania, szerokość pasma) P 1 > kl. E > 250 MHz 2 > kl. E A > 500 MHz 3 > kl. F > 600 MHz 4 > kl. F A > 1000 MHz 5 > kl. G > 1200 MHz Zastosowania Kabel instalacyjny do stosowania w strukturalnym okablowaniu budynków wg ISO/IEC i EN (wyd. 2). Doskonale nadaje się do wszystkich zastosowań w klasie D do F A multimedia (wideo, dane, mowa) >10 GbE wg IEEE 802.3, Cable sharing, VoIP, PoE Application (Ethernet, TV) A 1 > 100 MbE 2 > 1 GbE 3 do 10 GbE 4 > 10 GbE 5 > 10 GbE TV Właściwości mechaniczne Promień zginania przy układaniu 8 x średnica zewnętrzna (min.) po instalacji 4 x średnica zewnętrzna (min.) Obciążenie rozciągające (maks.) 110 N (Sx), 220 N (Dx), 440 n (poczwórne), 650 N (6-krotne) Wytrzymałość na ściskanie poprzeczne 1000 N/100 mm Udarność (liczba uderzeń) 10 Construction (wymiar przewodu, wytrzymałość na rozciąganie) C 1 AWG 27 2 AWG 26/25 3 AWG 24 4 AWG 23 5 AWG 22 EMC (sprzężenie) Charakterystyka elektromagnetyczna Oporność sprzężenia przy 10 MHz (nom.) 5 mω/m 1 Tłumienie ekranu do 1000 MHz (nom.) 70 db E > 40 db Tłumienie sprzężenia do 1000 MHz (nom.) 85 db 2 > 50 db 3 > 60 db 4 > 70 db 5 > 80 db

9 9 MegaLine Charakterystyka elektryczna (HF) przy 20 C Częstotliwość MHz Tłumienność db/100 m maks.* NEXT db min.* PS-NEXT db min.* ACR db przy 100 m min.* PS-ACR db przy 100 m min.* EL-FEXT db przy 100 m min.* PS-ELFEXT db przy 100 m min.* RL db min.* 1 1,9 2, , , , ,8 5, , , , ,3 35, ,3 18, , , , , , ,3 39,6 20, ,3 26, , , , , , , ,5 29, , , , , , , , ,9 42, , , , , , , , ,4 47, , , , , , ,7 25,4 17, ,2 51, , , ,6 45 8, , ,4 24,6 16, ,3 54, , ,9 43 6,9 40 3, , ,2 23,5 16, ,6 58, , ,1 35 2,6 32 0, , ,2 22,6 15, , , ,4 30 1,5 27 4, , ,3 21,5 15, , ,6 * EN (2004)/IEC (2002) Wskutek splatania wielu indywidualnych elementów dla multitypów do 5 % mogą występować większe wartości tłumienia i odbicia częstotliwościowo-selektywne. Charakterystyka elektryczna (NF) przy 20 C Opór stałoprądowy maks. Oporność izolacji min. Pojemność robocza wart. orient. Sprzężenie pojemnościowe (e) wart. orient. Prędkość sygnału (c) wart. orient. Czas przelotu sygnału wart. orient. Przekos przy 100 MHz wart. orient. Charakt. impedancja falowa przy 100 MHz Napięcie próbne U sk. Napięcie robocze maks. Właściwości termiczne w stanie spoczynku w stanie ruchu 20 C do +60 C 0 C do +50 C 75 Ω/km 5 GΩ x km 42 pf/m 1500 pf/km 0, ns/100 m 5 ns/100 m 100 ± 5 Ω 1000 V 125 V Nadruki na kablu do 4 P LEONI MegaLine F S/F 4P H SPACE Code Znak VDE Numer partii Oznaczenie metrów Kod kolorowy biał./nieb., biał./pom., biał./zie., biał./br. Certyfikaty i aprobaty Znak jakości z kontrolą produkcji: Link-Performance: LEONI MegaLine Systeme i inne typowe systemy połączeń wtykowych Certyfikaty jakości: wg DIN lub EN Zgodnie z LVD (73/23/EEC): Właściwości chemiczne brak substancji niebezpiecznych wg RoHS 2002/95/WE Wymiar Ø zewn. ok. Ciężar ok. Współczynnik Cu mm kg/km kg/km Kolor płaszcza Nr katalogowy 4P 7, żółty rzepakowy RAL 1021 LKD 7KS x 4P 7,5 x 15, żółty rzepakowy RAL 1021 LKD 7KS x 4P 19, żółty rzepakowy RAL 1021 LKD 7KS x 4P 23, żółty rzepakowy RAL 1021 LKD 7KS Opakowanie: bęben 1000 m

10 MegaLine 10 MegaLine F6-90 S/F Typy KS-02YSCH 4x2xAWG 23/1 PIMF KS-02YSCH 2/4/6/8x(4x2xAWG 23/1 PIMF) Kategoria 7 S 3 P 3 A 4 C 4 E 5 Budowa 4 P Przewód goły drut Cu, AWG 23/1 Izolacja Element skręcający Ekran pojedynczy Skręcenie Ekran ogólny Płaszcz zewnętrzny Komórkowy PE, Ø żyły: wartość nominalna 1,4 mm para folia poliestrowa kaszerowana aluminium strona metalowa na zewnątrz (PiMF) 4 pary ocynowany oplot z Cu mieszanka nie zawierająca halogenów, niepodtrzymująca palenia Charakterystyka pożarowa Niepodtrzymywanie palenia wg IEC Brak halogenów wg IEC /2 Gęstość dymu wg IEC /2 Obciążenie pożarowe (wielkość orientacyjna) 0,60 MJ/m (Sx), 1,2 MJ/m (Dx), 4,3 MJ/m (poczwórne), 6,9 MJ/m (6-krotne) 9,6 MJ/m (8-krotne) Security (charakterystyka pożarowa) S 1 IEC IEC IEC EFP Grade 1 5 EFP Grade 2 Osiągi Lepsze niż kat. 7 wg EN i IEC bardzo dobry NEXT doskonałe ekranowanie (ekran parowany i ogólny), mały przekos, szerokość pasma 1000 MHz Performance klasa okablowania, szerokość pasma) P 1 > kl. E > 250 MHz 2 > kl. E A > 500 MHz 3 > kl. F > 600 MHz 4 > kl. F A > 1000 MHz 5 > kl. G > 1200 MHz Zastosowania Kabel instalacyjny do stosowania w strukturalnym okablowaniu budynków wg ISO/IEC i EN (wyd. 2) Doskonale nadaje się do wszystkich zastosowań w klasie D do FA multimedia (wideo, dane, mowa) >10 GbE wg IEEE 802.3, Cable sharing, VoIP, PoE Application (Ethernet, TV) A 1 > 100 MbE 2 > 1 GbE 3 do 10 GbE 4 > 10 GbE 5 > 10 GbE TV Właściwości mechaniczne Promień zginania przy układaniu 8 x średnica zewnętrzna (min.) po instalacji 4 x średnica zewnętrzna (min.) Obciążenie rozciągające (maks.) 110 N (Sx), 220 N (Dx), 400 N (poczwórne), 600 n (6-krotne), 850 N (8-krotne) Wytrzymałość na ściskanie poprzeczne 1000 N/100 mm Udarność (liczba uderzeń) 10 Construction (wymiar przewodu, wytrzymałość na rozciąganie) C 1 AWG 27 2 AWG 26/25 3 AWG 24 4 AWG 23 5 AWG 22 EMC (sprzężenie) Charakterystyka elektromagnetyczna oporność sprzężenia przy 10 MHz (nom.) 5 mω/m 1 Tłumienie ekranu do 1000 MHz (nom.) 70 db E > 40 db Tłumienie sprzężenia do 1000 MHz (nom.) 85 db 2 > 50 db 3 > 60 db 4 > 70 db 5 > 80 db

11 11 MegaLine Charakterystyka elektryczna (HF) przy 20 C Częstotliwość MHz Tłumienność db/100 m maks.* NEXT db min.* PS-NEXT db min.* ACR db przy 100 m min.* PS-ACR db przy 100 m min.* EL-FEXT db przy 100 m min.* PS-ELFEXT db przy 100 m min.* RL db min.* 1 1, , ,8 5, , ,4 18, ,2 20, ,5 26, , ,8 30, ,4 17, ,1 41, ,4 17, ,2 44, ,5 17, ,9 48, ,6 17, , , , , , , , ,0 * EN (2004)/IEC (2002) Wskutek splatania wielu indywidualnych elementów dla multitypów do 5 % mogą występować większe wartości tłumienia i odbicia częstotliwościowo-selektywne. Charakterystyka elektryczna (NF) przy 20 C Opór stałoprądowy maks. Oporność izolacji min. Pojemność robocza wart. orient. Sprzężenie pojemnościowe (e) wart. orient. Prędkość sygnału (c) wart. orient. Czas przelotu sygnału wart. orient. Przekos przy 100 MHz wart. orient. Charakt. impedancja falowa przy 100 MHz Napięcie próbne U sk. Napięcie robocze maks. Właściwości termiczne w stanie spoczynku w stanie ruchu 20 C do +60 C 0 C do +50 C 75 Ω/km 5 GΩ x km 42 pf/m 1500 pf/km 0, ns/100 m 5 ns/100 m 100 ± 5 Ω 1000 V 125 V Nadruki na kablu do 4 P LEONI MegaLine F6-90 S/F 4P H SPACE Code Znak VDE Numer partii Oznaczenie metrów Kod kolorowy biał./nieb., biał./pom., biał./zie., biał./br. Certyfikaty i aprobaty Znak jakości z kontrolą produkcji: Link-Performance: LEONI MegaLine Systeme i inne typowe systemy połączeń wtykowych Certyfikaty jakości: wg DIN lub EN Zgodnie z LVD (73/23/EEC): Właściwości chemiczne brak substancji niebezpiecznych wg RoHS 2002/95/WE Wymiar Ø zewn. ok. Ciężar ok. Współczynnik Cu Kolor płaszcza Nr katalogowy mm kg/km kg/km 4P 7, żółty rzepakowy RAL 1021 LKD 7KS x 4P 7,5 x 15, żółty rzepakowy RAL 1021 LKD 7KS x 4P 18, żółty rzepakowy RAL 1021 LKD 7KS x 4P 24, żółty rzepakowy RAL 1021 LKD 7KS x 4P 27, żółty rzepakowy RAL 1021 LKD 7KS Opakowanie: bęben 1000 m

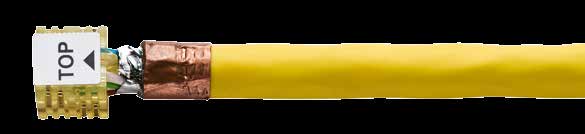

12 MegaLine 12 Wtyczka kablowa MegaLine Connect45 AWG24 22 / AWG27 26 Rys. 1 Wtyczka kablowa AWG24 22 Rys. 2 Wtyczka kablowa AWG27 26 Wtyczka kablowa AWG24 22 Wtyczka kablowa AWG27 26 Wtyczka kablowa ma złącze ucinającozaciskające i jest zaprasowywana bezpośrednio z kablem instalacyjnym. W ten sposób tworzy interfejs do wymiennego modułu gniazda. Akcesoria (patrz strona 22) Kapturek ochronny Założona wtyczka kablowa może być zabezpieczona przed działaniem czynników środowiskowych kapturkiem ochronnym. W ten sposób można wykonywać niezależne od przeznaczenia odcinki transmisyjne o parametrach lepszych od wymagań klasy E A, zależnie od zastosowanego modułu gniazda. Moduł gniazda można też wymienić później, co nie wymaga dodatkowych nakładów instalacyjnych. proste i szybkie konfekcjonowanie Budowa Materiał Oprzewodowanie Typ żył tworzywo sztuczne 4-parowe techniką ucinająco-zaciskającą EIA/TIA 568A/B AWG solid i flex lub AWG solid i flex Rys. Artykuł Typ żył Kolor Nr katalogowy 1 2 Wtyczka kablowa AWG24 22 (25 szt.) Wtyczka kablowa AWG27 26 (25 szt.) AWG solid i flex tworzywo sztuczne żółte LKD 9A AWG solid i flex tworzywo sztuczne przezroczyste LKD 9A

13 13 MegaLine Moduły gniazd MegaLine Connect45 Kategoria 6 A / 6A Moduł gniazda kat. 6A z funkcją LEO Oznaczenie opal białe Rys. 1 Moduł gniazda kat. 6 A Oznaczenie aqua Rys. 2 Moduł gniazda kat. 6A Oznaczenie białe Moduł gniazda Kat. 6 A ISO/IEC Moduł gniazda Kat. 6A EIA/TIA Moduł gniazda LEO kat. 6 A ISO/IEC Moduł gniazda LEO kat. 6A EIA/TIA Do transmisji analogowych i cyfrowych sygnałów mowy, obrazu i danych. Osiągi zgodne z kat. 6 A (ISO/IEC) lub kat. 6A (EIA/TIA) do 500 MHz. Wymagania dla łączy Channel i Permant Link klasy E A wg ISO/IEC Amd. 1/2 są spełnione od 1 m (Kat. 6 A ) lub 10 m (Kat. 6A). Dane długości odnoszą się do modelu 2-Connector. Do transmisji analogowych i cyfrowych sygnałów mowy, obrazu i danych. Osiągi zgodne z kat. 6 A (ISO/IEC) lub kat. 6A (EIA/TIA) do 500 MHz. Wymagania dla łączy Channel i Permant Link klasy E A wg ISO/IEC Amd. 1/2 są spełnione od 1 m (Kat. 6 A ) lub 10 m (Kat. 6A). Dane długości odnoszą się do modelu 2-Connector. Budowa Budowa Materiał pełny metal; cynkowy odlew ciśnieniowy, Materiał pełny metal; cynkowy odlew ciśnie Oprzewodowanie niklowane Oprzewodowanie niowy, niklowane Przyłącze 4-parowe wtyczkami kablowymi Przyłącze 4-parowe wtyczkami kablowymi Gniazdo RJ45, ze zintegrowaną klapką gniazdo RJ45, ze zintegrowaną klapką pyłoszczelną zgodnie z VarioKeystone pyłoszczelną zgodnie z VarioKeystone Normy ISO/IEC EN IEC /EIA/TIA 568-C.2 Normy ISO/IEC EN IEC /EIA/TIA 568-C.2 Funkcja LEO LEO = Light Emitting Outlet Wykrywanie światła Doprowadzanie sygnału Pola rozdzielcze z funkcją LEO umożliwiają łatwe śledzenie łączy w instalacji. 200 m przez detektor LEO patrz strona 4 Rys. Artykuł Oznaczenie Nr katalogowy 1 Moduł gniazda kat. 6 A ISO/IEC aqua LKD 9A Moduł gniazda kat. 6A EIA/TIA białe LKD 9A Artykuł Oznaczenie Nr katalogowy Moduł gniazda LEO kat. 6 A ISO/IEC aqua opal LKD 9A Moduł gniazda LEO kat. 6A EIA/TIA białe opal LKD 9A

14 MegaLine 14 Pole rozdzielcze MegaLine Connect45 High-Density 19" / 1 JW z modułami gniazd kategorii 6 A Pole rozdzielcze HD 48 kat. 6 A Do transmisji analogowych i cyfrowych sygnałów mowy, obrazu i danych. Osiągi zgodne z kat. 6 A (ISO/IEC) do 500 MHz. Wymagania dla łączy Channel i Permant Link klasy E A wg ISO/IEC Amd. 1/2 są spełnione od 1 m (kat. 6 A ). Dane długości odnoszą się do modelu 2-Connector. Pole rozdzielcze High-Density umożliwia wysoką gęstość upakowania 48 portów na jednej jednostce wysokości. Wstępnie zmontowane moduły gniazd znacząco zmniejszają pracochłonność wykonania instalacji. Wymiar 19" / 1 JW głębokość zabudowy 121 mm Normy ISO/IEC EN IEC Budowa Obudowa Kolor Pojemność Odciąg Połączenie do masy Wpust kabla pełny metal jasnoszary, RAL 7035/czarny, RAL modułów gniazd kat. 6 A (ISO/IEC) opaskami kablowymi połączenie śrubowe z tyłu panelu na całej szerokości listwy wsporczej kabla Artykuł Kolor Nr katalogowy Pole rozdzielcze HD 48 kat. 6 A (ISO/IEC) jasnoszary RAL 7035 LKD 9A głęboka czerń RAL 9005 LKD 9A

15 15 MegaLine Pole rozdzielcze 19" do modułów gniazd Pole rozdzielcze 19" stałe 6x4 Pole rozdzielcze 19" wyciągane 6x4 W polu rozdzielczym można pomieścić maks. 24 moduły gniazd. Do jednoczesnego instalowania modułów różnych typów o wymiarze VarioKeystone. W polu rozdzielczym można pomieścić maks. 24 moduły gniazd. Do jednoczesnego instalowania modułów różnych typów o wymiarze VarioKeystone. Dzięki prostej budowie to pole rozdzielcze stanowi tania alternatywę dla wyciąganego pola rozdzielczego. Budowa Obudowa pełny metal Kolor jasnoszary, RAL 7035 Pojemność maks. 24 moduły gniazd do każdego okna można zamontować 4 moduły gniazd Odciąg opaskami kablowymi Połączenie do masy połączenie śrubowe z tyłu panelu Wpust kabla na całej szerokości listwy wsporczej kabla Wymiar 19" / 1 JW głębokość zabudowy 100 mm W stanie wyciągniętym szufladę można skośnie przechylić do dołu, dzięki czemu wymiana różnych modułów gniazd jest szczególnie komfortowa. Łatwe otwieranie i zamykanie szuflady umożliwia dostępne od przodu, zabezpieczone przed zgubieniem połączenie śrubowe. Budowa Obudowa pełny metal Kolor jasnoszary, RAL 7035 Pojemność maks. 24 moduły gniazd do każdego okna można zamontować 4 moduły gniazd Odciąg opaskami kablowymi Połączenie do masy przynitowana końcówką kablową z lewej i prawej strony szuflady Wpust kabla na całej szerokości listwy wsporczej kabla Wymiar 19" / 1 JW głębokość zabudowy 100 mm Artykuł Nr katalogowy Artykuł Nr katalogowy Pole rozdzielcze stałe 6x4 LKD 9A Pole rozdzielcze wyciągane 6x4 LKD 9A

16 MegaLine 16 Magistrala MegaLine Connect45 / Kabel CP prekonfekcjonowany pojedynczy kabel z modułami gniazd kat. 6 A / kat. 6A Na życzenie z udokumentowanym pomiarem odbiorowym na CD. Na życzenie z udokumentowanym pomiarem odbiorowym na CD. Magistrala Moduły kat. 6 A Magistrala Moduły kat. 6A Kabel -CP Kabel magistralowy jest wykonany na bazie kabla sygnałowego F6-90 S/F z obu stron konfekcjonowany z gniazdami MegaLine Connect45. Dzięki zastosowaniu wysokiej jakości komponentów kabel prekonfekcjonowany spełnia wymagania dla modułów PermanentLink (>1m, kat. 6 A ) lub modułów (>10m, kat. 6A) klasy E A wg ISO/IEC i EN do sieci 10 Gigabit Ethernet. Dane długości odnoszą się do modelu 2-Connector. Opcjonalnie dostępny także bez modułu gniazda idealny do zastosowania z polami rozdzielczymi HighDensity (patrz strona 14). Kabel Consolidationpoint jest wykonany na bazie kabla sygnałowego F S/F flex dwustronnie konfekcjonowany z gniazdem i wtyczką RJ45-SmartLock. Dzięki zastosowaniu wysokiej jakości komponentów kabel prekonfekcjonowany spełnia we współpracy z łączem CP-Link (>10 m) wymagania dla modułów PermanentLink klasy E A wg ISO/IEC Amendment 2 do sieci 10 Gigabit Ethernet. Budowa Kabel F S/F flex (4x2x AWG26/7) Budowa Kabel Strona A /strona B (wersja 1) Strona A /strona B (wersja 2) F6-90 S/F (4x2x AWG23/1) (patrz strona 10) kat. 6 A (ISO/IEC) (nr kat.: LKD 9A ) kat. 6A (EIA/TIA) (nr kat.: LKD 9A ) Strona A Strona B Normy kat. 6 A (ISO/IEC) (nr kat.: LKD 9A ) wtyczka RJ45 (SmartLock kat. 6 A ) ISO/IEC EN IEC Normy ISO/IEC EN IEC (kat. 6 A ) EIA/TIA 568-C.2 (kat. 6A) Artykuł Długość* kat. Moduły 6 A kat. Moduły 6A 5,0 m LKD 9A LKD 9A Magistrala 10,0 m LKD 9A LKD 9A MegaLine 15,0 m LKD 9A LKD 9A Connect45 30,0 m LKD 9A LKD 9A ,0 m LKD 9A LKD 9A * Długości standardowe/inne długości na zamówienie Artykuł Długość* Nr katalogowy 5,0 m LKD 9A ,0 m LKD 9A Kabel -CP 15,0 m LKD 9A ,0 m LKD 9A ,0 m LKD 9A * Długości standardowe/inne długości na zamówienie

17 17 MegaLine Magistrala MegaLine Connect45, 8-krotna prekonfekcjonowany multikabel z modułami gniazd kat. 6 A Na życzenie z udokumentowanym pomiarem odbiorowym na CD. Do wszystkich kabli magistralowych Protokół badań Moduły magistrali, 8-krotna kat. 6 A Kabel magistralowy jest wykonany na bazie 8-krotnego kabla sygnałowego F6-120 S/F flex z obu stron konfekcjonowany z gniazdami. Dzięki zastosowaniu wysokiej jakości komponentów kabel prekonfekcjonowany spełnia wymagania dla modułów PermanentLink (>1m, kat. 6 A ) klasy E A wg ISO/IEC i EN do sieci 10 Gigabit Ethernet. Opcjonalnie dostępny także bez modułu gniazda idealny do zastosowania z polami rozdzielczymi HighDensity (patrz strona 14). Kabel Kabel F S/F flex (8x4x2x AWG 26/7) Strona A /strona B kat. 6 A (nr kat.: LKD 9A ) Długość bicza 0,4 m Zamów od razu Na życzenie pomiar wykonany przed wysyłką jest dokumentowany jako protokół kontrolny i dostarczany na CD. Pomiary magistral Permanent Link klasa E A (z modułem gniazda ISO/IEC) Permanent Link klasa E A (z modułem gniazda EIA/TIA) Budowa Materiał pełny metal; cynkowy odlew ciśnieniowy, niklowane Channel klasa E A (z modułem gniazda ISO/IEC) Channel klasa E A (z modułem gniazda EIA/TIA) Pomiary kabli CP Normy ISO/IEC EN IEC Permanent Link klasa E A (z modułem gniazda ISO/IEC) Pomiar Pomiar odbiorowy Nr kat.: Artykuł Długość* Nr katalogowy Permanent Link klasa E A (z modułem gniazda ISO/IEC) LKD 9A Magistrala MegaLine Connect45, 8-krotna 5,0 m LKD 9A ,5 m LKD 9A ,0 m LKD 9A ,0 m LKD 9A do magistral Permanent Link klasa E A (z modułem gniazda EIA/TIA) Channel klasa E A (z modułem gniazda ISO/IEC) LKD 9A LKD 9A * Długości standardowe/inne długości na zamówienie Channel klasa E A (z modułem gniazda EIA/TIA) LKD 9A do kabla CP Permanent Link klasa E A (z modułem gniazda ISO/IEC) LKD 9A

18 MegaLine 18 Puszki przyłączeniowe do modułów gniazd Rys. 1 Puszka przyłączeniowa 50 x 50 / pojedyncza Rys. 2 Puszka przyłączeniowa 50 x 50 / podwójna Rys. 3 Puszka przyłączeniowa 50 x 50 / potrójna Puszki przyłączeniowe 50 x 50 Puszki przyłączeniowe do zabudowy w standardowych ramkach montażowych 50 x 50 mm do wyposażenia w moduły gniazd Connect45. Budowa Korpus obudowy pełny metal; cynkowy odlew ciśnieniowy, niklowane Kolory Biel czysta, RAL 9010 lub Biel perłowa, RAL 1013 Napisy w polu na napisy Wymiar montażowy 50 mm x 50 mm (W x S), kąt nachylenia 30 Akcesoria (opcjonalne) Ramka montażowa pojedyncza i podwójna Obudowa natynkowa 40 mm z podtynkową ramką montażową pojedyncza Ramka dystansowa do obudowy natynkowej, pojedyncza, 10 mm Rys. Oznaczenie Kolor Nr kat.: Kolor Nr kat.: 1 Puszka przyłączeniowa 50 x 50 / pojedyncza LKD 9A LKD 9A Biel Biel czysta, 2 Puszka przyłączeniowa 50 x 50 / podwójna perłowa, LKD 9A LKD 9A RAL 9010 RAL Puszka przyłączeniowa 50 x 50 / potrójna LKD 9A LKD 9A Podtynkowa ramka montażowa pojedyncza LKD 9A LKD 9A Podtynkowa ramka montażowa podwójna Biel LKD 9A LKD 9A Biel czysta, Obudowa natynkowa 40 mm z podtynkową ramką montażową pojedyncza RAL 1013 perłowa, RAL 9010 LKD 9A LKD 9A Ramka dystansowa do obudowy natynkowej, pojedyncza, 10 mm LKD 9A LKD 9A

19 19 MegaLine Obudowa Consolidation-Point do 6-portowych listew modułowych Rys. 1 Obudowa Consolidation Point VarioLine CP6-B Obudowa Consolidation-Point VarioLine CPL6-B 6-portowa listwa modułowa VarioLine CP6-B 6-portowa klapka/listwa szczotkowa Do instalowania w ślepych podłogach lub ślepych stropach. Obudowa Consolidation-Point z odciążeniem za pomocą opasek kablowych (nie zawartych w zakresie dostawy). Można w niej zainstalować 6-portową listwę modułową do maks. 6 modułów pojedynczych lub 3 modułów podwójnych. Dostępna klapka z listwą szczotkową po stronie krosowania. Przykładowe wyposażenie modułowa (wymienna listwa modułowa) opcjonalnie z 12/24 portami solidna obudowa z ocynkowanej blachy stalowej produkcja zgodna z dyrektywami europejskimi zgodność z RoHS Rys. 2 6-portowa listwa modułowa Rys. 3 6-portowa klapka/ listwa szczotkowa Montaż zamocowanie obudowy CP za pomocą szyny kołpakowej (odpowiedni klips w komplecie) alternatywne mocowanie na śruby lub wbijane kołki rozporowe (nie zawarte w zakresie dostawy) zamocowanie listwy modułowej przez zatrzaśnięcie w obudowie zamocowanie listwy modułowej przez zatrzaśnięcie w listwie modułowej Wyposażenie listwy modułowej 6 modułów (VarioKeystone) Rys. Oznaczenie Wymiary Kolor Nr kat.: 1 VarioLine CP6-B Obudowa Consolidation-Point 33 mm x 121,5 mm x 100 mm (WxSxG) Biel czysta, RAL 9010 LKD 9ZE VarioLine CPL6-B 6-portowa listwa modułowa 31 mm x 121 mm (WxS) LKD 9ZE Klapka 6-portowa VarioLine CP6-B 6 z listwą szczotkową 31 mm x 121 mm (WxS) Biel czysta, RAL 9010 LKD 9ZE

20 MegaLine 20 Płytki nośne do systemów podpodłogowych do montażu adapterów blaszanych Rys. 1 Płytka nośna VarioLine UF TA2 do adapterów Ackermann GES 2, 4, 6, R4, R7 Rys. 2 Płytka nośna VarioLine UF TA3 do adapterów Ackermann GES 9, R7, R9 Rys. 1 Płytka nośna VarioLine UF TEK3 do adapterów Electraplan seria KDR (stary typ konstrukcji) Rys. 2 Płytka nośna VarioLine UF TEV3 do adapterów Electraplan VQ12, VR12, VR10 VarioLine UF TA2 / UF TA3 VarioLine UF TEK3 / UF TEV3 Do montażu maks. 2 lub 3 adapterów blaszanych. Do montażu we wkładkach aparatowych Ackermann Do montażu maks. 3 adapterów blaszanych. Do montażu we wkładkach aparatowych Electraplan Kompatybilność Kompatybilność UF TA2 UF TA3 Ackermann GES 2, 4, 6, R4, R7 Ackermann GES 9, R7, R9 UF TEK3 UF TEV3 Electraplan seria KDR (stary typ konstrukcji) Electraplan VQ12, VR12, VR10 Budowa Budowa Płytka nośna Kolor blacha stalowa powlekana proszkowo, 1,5 mm głęboka czerń, RAL 9005 Płytka nośna Kolor blacha stalowa powlekana proszkowo, 1,5 mm głęboka czerń, RAL 9005 Akcesoria (opcjonalne) Przechwyt kabla VarioLine UF K1 / VarioLine UF K2 regulowane odciążenie kablowe do maks. 9 pojedynczych kabli Akcesoria (opcjonalne) Przechwyt kabla VarioLine UF K1 / VarioLine UF K2 regulowane odciążenie kablowe do maks. 9 pojedynczych kabli Rys. Oznaczenie Nr kat.: 1 VarioLine UF TA2 LKD 9ZE VarioLine UF TA3 LKD 9ZE Rys. Oznaczenie Nr kat.: 1 VarioLine UF TEK3 LKD 9ZE VarioLine UF TEV3 LKD 9ZE

21 21 MegaLine Adaptery blaszane/zaślepki do systemów podpodłogowych do montażu w podpodłogowych płatkach nośnych VarioLine UF Rys. 1 Adapter blaszany UF APD1 do maks. 2 modułów Rys. 2 Adapter blaszany UF AP3 do maks. 3 modułów Rys. 3 Zaślepka Podpodłogowe płytki nośne VarioLine UF APD1 VarioLine UF AP3 VarioLine UF BP-T Adapter blaszany do montażu w płytkach nośnych VarioLine UF. Do montażu maks. 3 modułów. z samoprzylepnymi paskami do opisywania do umieszczania dowolnych napisów 2 nakrętki kombi w komplecie Kompatybilność UF APD1 UF AP3 Budowa Adapter blaszany Kolor do podpodłogowych płytek nośnych VarioLine do podpodłogowych płytek nośnych VarioLine blacha stalowa powlekana proszkowo, 1,5 mm głęboka czerń, RAL 9005 Zaślepki do zamykania nieużywanego otworu w podpodłogowej płytce nośnej VarioLine. 2 nakrętki kombi w komplecie Kompatybilność UF BP-T Budowa Kolor zaślepki do podpodłogowych płytek nośnych VarioLine blacha stalowa powlekana proszkowo, 1,5 mm głęboka czerń, RAL 9005 Rys. Oznaczenie Nr kat.: 1 VarioLine UF APD1 LKD 9ZE Rys. Oznaczenie Nr kat.: 3 VarioLine UF BP-T LKD 9ZE VarioLine UF AP3 LKD 9A

22 MegaLine 22 Kabel krosowy MegaLine RJ45 / RJ45 kat. 6 A /500 MHz ekranowany, kat. 6 A, klasa E A, mit kolorową końcówką zapobiegającą zginaniu MegaLine Patch 6AEA-RJ45 Zastosowany kabel jest przeznaczony do prędkości transmisji do 500 MHz. Ekranowanie parowe oraz mocno kryjący oplot miedziany jako ekran ogólny gwarantują doskonałe parametry NEXT i tłumienność echową. Kable krosowe i przyłączeniowe na obu końcach wyposażone w ekranowane wtyczki RJ45 i kolorowe zabezpieczenie przeciwzgięciowe. Zastosowania Do stosowania w strukturalnym okablowaniu budynków wg ISO/IEC i EN x. Doskonale nadaje się do wszystkich zastosowań w klasie E A (wideo, dane, telefonia) >10 GbE wg IEEE 802.3, Cable sharing, VoIP, PoE Właściwości/budowa EMC Ekran kombinowany (PiMf + oplot) Wtyczka RJ45 EN Parametry elektryczne kat. 6 A, klasa E A Układ 1:1 Normy ISO/IEC 11801/ EN50173 Charakterystyka pożarowa Gęstość dymu IEC Brak halogenów IEC Niepodtrzymywanie palenia IEC Akcesoria patrz strona 24 Pierścień identyfikacyjny MegaLine Patch RJ45 w różnych kolorach do wizualnego kodowania kabli krosowych Długość Artykuł Nr katalogowy m Szary (LSOH) Niebieski (LSOH) Zielony (LSOH) Żółty (LSOH) Czerwony (LSOH) 0,5 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,0 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,5 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,0 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,5 3,0 MegaLine Kros 6AEA-RJ45 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,0 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,0 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,5 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,0 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A

23 23 MegaLine Kabel krosowy MegaLine LED RJ45 / RJ45 Kat. 6/500 MHz ekranowany, kat. 6, klasa E A, z sygnałem świetlnym LED we wtyczce MegaLine Kros LED 6EA-RJ45 Specjalny do zastosowań w biurach, obiektach przemysłowych i ośrodkach obliczeniowych. Każda wtyczka jest wyposażona w czerwoną diodę LED. Sygnał świetlny jest uaktywniany przez detektor, wtykany w parę styków z tyłu wtyczki. Wciskając wielokrotnie przycisk detektora można wybrać jeden trzech różnych rodzajów sygnału: światło ciągłe / wolne miganie / szybkie miganie Drugi koniec kabla krosowego LED reaguje identycznym sygnałem świetlnym, co umożliwia jego jednoznaczną identyfikację. Zastosowania Do stosowania w strukturalnym okablowaniu budynków wg ISO/IEC i EN x. Doskonale nadaje się do wszystkich zastosowań w klasie E A (wideo, dane, telefonia) >10 GbE wg IEEE 802.3, Cable sharing, VoIP, PoE Właściwości/budowa EMC Ekran kombinowany (PiMf + oplot) Wtyczka RJ45 EN Parametry elektryczne kat. 6, klasa E A Układ 1:1 Normy ISO/IEC 11801/ EN50173 Charakterystyka pożarowa Gęstość dymu IEC Brak halogenów IEC Niepodtrzymywanie palenia IEC Akcesoria patrz strona 24 Klipsy identyfikacyjne MegaLine Patch LED w różnych kolorach do wizualnego kodowania kabli krosowych Długość Artykuł Nr katalogowy m Szary (LSOH) Niebieski (LSOH) Zielony (LSOH) Żółty (LSOH) Czerwony (LSOH) Czerwony (LSOH) Crossover 0,5 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,0 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,5 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,0 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,5 3,0 MegaLine Patch LED 6EA-RJ45 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,0 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,0 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,5 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A ,0 LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A LKD 9A inne długości na zamówienie

24 MegaLine 24 Akcesoria do kabla krosowego Cu RJ45 Akcesoria do kabla krosowego LED-Cu Pierścień identyfikacyjny MegaLine Patch RJ45 Klips identyfikacyjny MegaLine Patch LED Detektor MegaLine Patch LED Akcesoria Pierścień identyfikacyjny do wizualnego kodowania kabli krosowych. Montaż przez zwykłe wetknięcie. Akcesoria Klips identyfikacyjny: do wizualnego kodowania kabli krosowych LED Montaż przez proste zatrzaskiwanie we wtyczce RJ45. Kompatybilność MegaLine kros 5D-RJ45 MegaLine kros 6E-RJ45U MegaLine kros 6EA-RJ45 MegaLine kros 6AEA-RJ45 MegaLine kros Industry 6EA-RJ45 Detektor Do zasilania sygnałem świetlnym do identyfikacji kabla krosowego. Zasilanie: baterie pastylkowe 4 x LR41 (w komplecie) Artykuł Kolor Nr katalogowy Artykuł Kolor Nr katalogowy Kros MegaLine Pierścień identyfikacyjny RJ45 (100 szt.) jasnoszary RAL 7035 LKD 9AW turkusowy RAL 6016 LKD 9AW błękitny RAL 5015 LKD 9AW ognistoczerwony RAL 3000 LKD 9AW pomarańczowy pastelowy RAL 2003 LKD 9AW żółty rzepakowy RAL 1021 LKD 9AW Kros MegaLine Klips identyfikacyjny LED (100 szt.) Kros MegaLine Detektor LED żółty rzepakowy RAL 1021 LKD 9A ognistoczerwony RAL 3000 LKD 9A błękitny RAL 5015 LKD 9A turkusowy RAL 6016 LKD 9A LKD 9A głęboka czerń RAL 9005 LKD 9AW

25 25 MegaLine Akcesoria i narzędzia do Kabel konfekcjonowany z wtyczką kablową Connect45 po prostu wkłada się w kapturek ochronny i zamyka Detektor LEO LEO Kapturek ochronny Akcesoria Detektor do zasilania sygnałem elektrycznym przy wykorzystaniu modułu gniazda Connect45 z funkcją LEO. Obudowa pełny metal Kontaktowanie Wtyczka RJ45 Zasilanie Baterie pastylkowe 4 x LR41 (w komplecie) Akcesoria Do niezawodnej i komfortowej ochrony prekonfekcjonowanych kabli magistralowych wyposażonych we wtyczki kablowe. Artykuł Nr katalogowy Artykuł Nr katalogowy Detektor LEO LKD 9A Kapturek ochronny (25 szt.) LKD 9A Szczypce montażowe Narzędzie odryglowujące Akcesoria W jednej operacji roboczej zaprasowywane są styki wtyczki kablowej i obcinane wystające żyły. Akcesoria Do prostego i szybkiego otwierania modułu gniazda MegaLine Connect45. Artykuł Nr katalogowy Szczypce montażowe LKD 9A Artykuł Narzędzie odryglowujące (10 szt.) Nr katalogowy LKD 9A

26 MegaLine 26 Walizka wzorcowa MegaLine Connect45 Walizka wzorcowa Ilość Zawartość 1 Magistrala F6-90 0,19 m 1 Detektor LEO 1 Moduł gniazda kat.6 A LEO 1 Moduł gniazda kat. 6A 1 Wtyczka kablowa AWG Wtyczka kablowa AWG Kapturek ochronny 1 Narzędzie odryglowujące Artykuł Nr katalogowy Walizka wzorcowa LKD 9A

27 27 MegaLine Jakość i ochrona środowiska LEONI The Quality Connection MegaLine Certyfikowane osiągi i jakość komponentów oraz łączy na podstawie badań wykonanych przez renomowane laboratorium GHMT. System zarządzania jakością LEONI Jednym z najważniejszych czynników decydujących o sukcesach firmy LEONI była i jest niezmienna od dziesięcioleci, wysoka jakość produktów. To jej poświęcamy szczególną uwagę przez precyzyjne planowanie, kontrolę i dokumentację. System kontroli jakości w zakładach produkcji drutu i kabli LEONI posiada ważny na całym świecie certyfikat ISO9001:2000. System ochrony środowiska LEONI Od lipca 2006 r. W Unii Europejskiej (UE) obowiązują nowe dyrektywy w zakresie ochrony środowiska. Dyrektywa UE 2002/96/WE WEEE (Waste Electrical and Electronic Equipment) reguluje utylizację elektrycznych i podzespołów i urządzeń elektronicznych. Dyrektywa UE 2002/95/EG RoHS (Restriction of the Use of certain Hazardous Substances in electrical and electronic Equipment ogranicza stosowanie określonych substancji niebezpiecznych w podzespołach i urządzeniach elektrycznych i elektronicznych.
