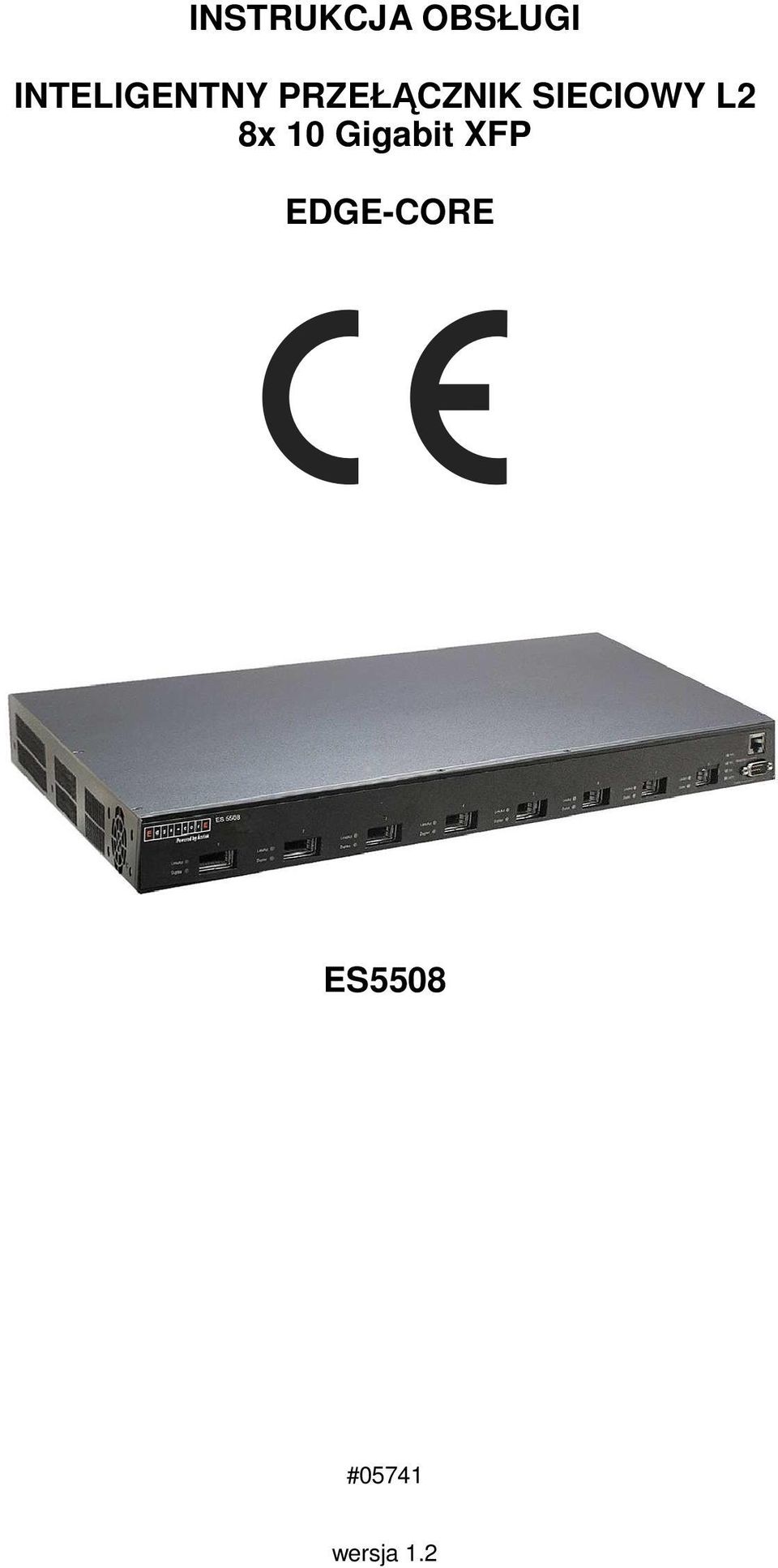

1 INSTRUKCJA OBSŁUGI INTELIGENTNY PRZEŁĄCZNIK SIECIOWY L2 8x 10 Gigabit XFP EDGE-CORE ES5508 #05741 wersja 1.2

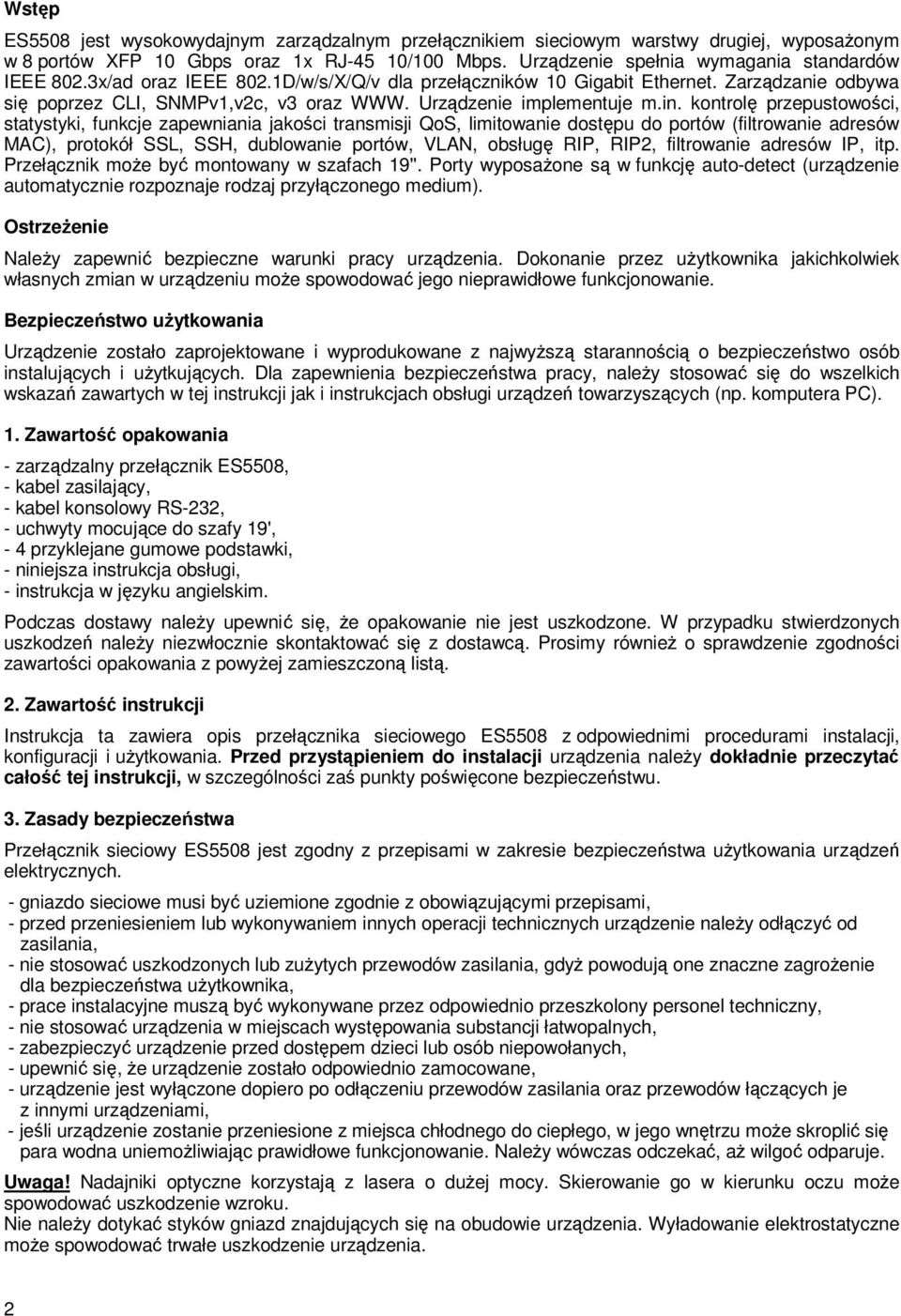

2 Wstęp ES5508 jest wysokowydajnym zarządzalnym przełącznikiem sieciowym warstwy drugiej, wyposaŝonym w 8 portów XFP 10 Gbps oraz 1x RJ-45 10/100 Mbps. Urządzenie spełnia wymagania standardów IEEE 802.3x/ad oraz IEEE 802.1D/w/s/X/Q/v dla przełączników 10 Gigabit Ethernet. Zarządzanie odbywa się poprzez CLI, SNMPv1,v2c, v3 oraz WWW. Urządzenie implementuje m.in. kontrolę przepustowości, statystyki, funkcje zapewniania jakości transmisji QoS, limitowanie dostępu do portów (filtrowanie adresów MAC), protokół SSL, SSH, dublowanie portów, VLAN, obsługę RIP, RIP2, filtrowanie adresów IP, itp. Przełącznik moŝe być montowany w szafach 19''. Porty wyposaŝone są w funkcję auto-detect (urządzenie automatycznie rozpoznaje rodzaj przyłączonego medium). OstrzeŜenie NaleŜy zapewnić bezpieczne warunki pracy urządzenia. Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować jego nieprawidłowe funkcjonowanie. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). 1. Zawartość opakowania - zarządzalny przełącznik ES5508, - kabel zasilający, - kabel konsolowy RS-232, - uchwyty mocujące do szafy 19', - 4 przyklejane gumowe podstawki, - niniejsza instrukcja obsługi, - instrukcja w języku angielskim. Podczas dostawy naleŝy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis przełącznika sieciowego ES5508 z odpowiednimi procedurami instalacji, konfiguracji i uŝytkowania. Przed przystąpieniem do instalacji urządzenia naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa Przełącznik sieciowy ES5508 jest zgodny z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. - gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, - przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania, - nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika, - prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, - nie stosować urządzenia w miejscach występowania substancji łatwopalnych, - zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, - upewnić się, Ŝe urządzenie zostało odpowiednio zamocowane, - urządzenie jest wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, - jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŝ wilgoć odparuje. Uwaga! Nadajniki optyczne korzystają z lasera o duŝej mocy. Skierowanie go w kierunku oczu moŝe spowodować uszkodzenie wzroku. Nie naleŝy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne moŝe spowodować trwałe uszkodzenie urządzenia. 2

3 4. Instalacja sprzętu 4.1. Zasilanie Przełącznik sieciowy ES5508 jest zasilany z wbudowanego zasilacza. Przy pomocy załączonego przewodu zasilania naleŝy podłączyć urządzenie do sieci 230V. WyposaŜony jest równieŝ w dodatkowe złącze zasilania zewnętrznego Oprogramowanie Do prawidłowego funkcjonowania przełącznika nie jest wymagane instalowanie dodatkowego oprogramowania Środowisko pracy NaleŜy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory itp.) Wskaźniki LED Przełącznik sieciowy ES5508 naleŝy umieścić w taki sposób, by było widać diody kontrolne umieszczone na przednim panelu urządzenia. Opis diod LED (w niektórych wersjach urządzeń nie występują wszystkie wymienione wskaźniki LED) PWR DIAG RPS Porty XFP XFP Module Port RJ-45 Świecenie ciągłe w kolorze zielonym oznacza włączone zasilanie. Kolor Ŝółty oznacza uszkodzenie wewnętrznego zasilacza. Dioda zgaszona oznacza brak podłączonego zasilania lub uszkodzenie wewnętrznego zasilania. Miganie w kolorze zielonym oznacza wykonywanie testu, świecenie ciągłe w kolorze zielonym oznacza poprawne wykonanie testu. Świecenie ciągłe w kolorze Ŝółtym oznacza, Ŝe test zakończył się i znalazł błędy: awarię zasilania, wentylatorów lub przegrzanie urządzenia. Naprzemienne miganie w kolorze Ŝółtym i zielonym oznacza przegrzanie lub awarię wentylatorów. Zewnętrzne źródło zasilania. Świecenie w kolorze zielonym oznacza pracę w normalnym trybie. Świecenie w kolorze Ŝółtym oznacza podłączony zasilacz zewnętrzny (wystąpiło przegrzanie lub awaria wentylatora). Świecenie ciągłe w kolorze zielonym oznacza zestawienie prawidłowego połączenia. Migotanie diod oznacza aktywność. Zgaszona dioda oznacza brak połączenia. Dioda migająca na przemian na Ŝółto i zielono oznacza, Ŝe port został zablokowany administracyjnie. Świecenie ciągłe w kolorze zielonym oznacza transceiver obecny w slocie. Zgaszona dioda oznacza brak transceivera. Świecenie ciągłe w kolorze zielonym oznacza zestawienie prawidłowego połączenia 100Mbps, świecenie w kolorze Ŝółtym oznacza połączenie 10Mbps, migotanie oznacza aktywność. Dioda zgaszona oznacza brak połączenia. 3

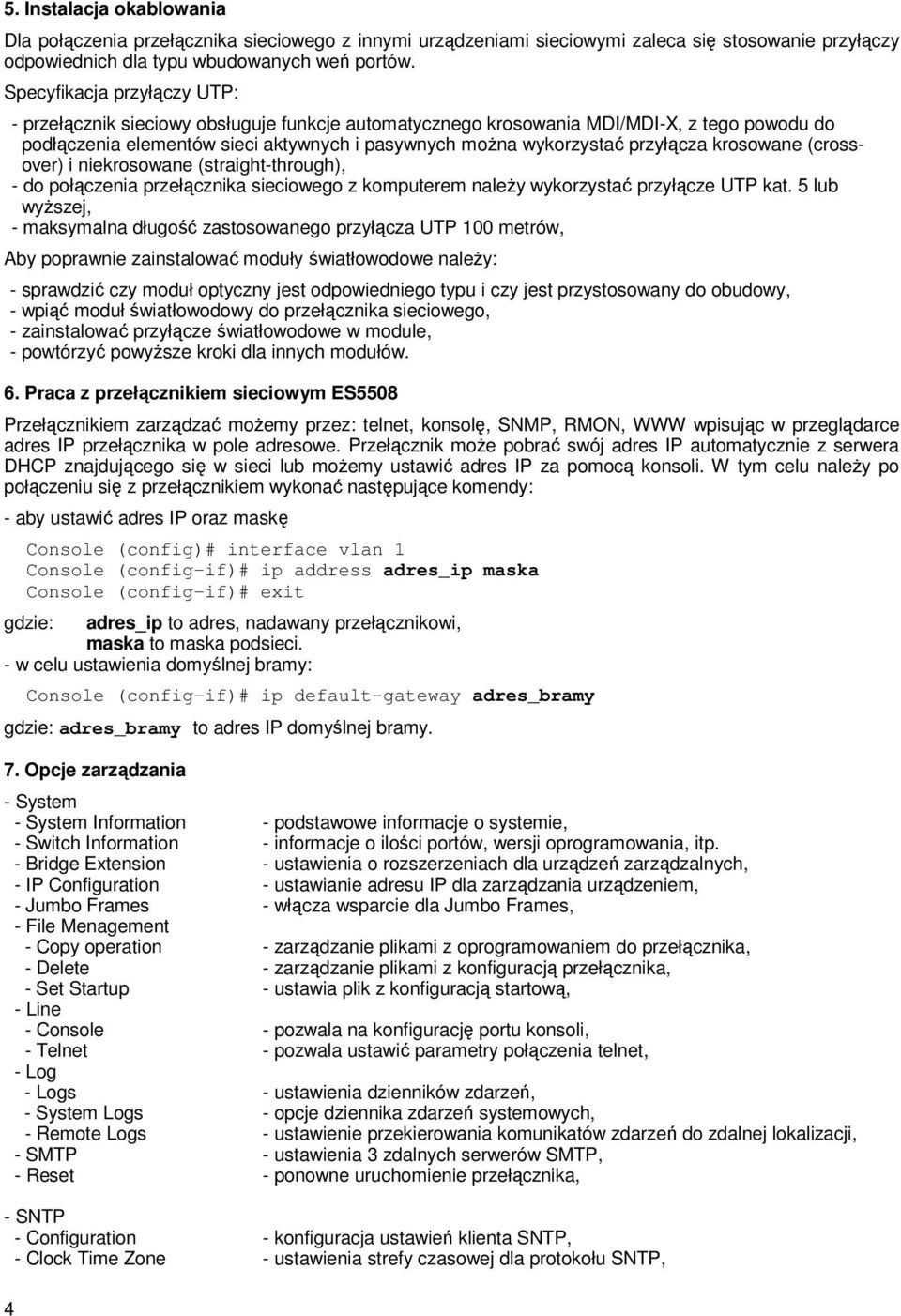

4 5. Instalacja okablowania Dla połączenia przełącznika sieciowego z innymi urządzeniami sieciowymi zaleca się stosowanie przyłączy odpowiednich dla typu wbudowanych weń portów. Specyfikacja przyłączy UTP: - przełącznik sieciowy obsługuje funkcje automatycznego krosowania MDI/MDI-X, z tego powodu do podłączenia elementów sieci aktywnych i pasywnych moŝna wykorzystać przyłącza krosowane (crossover) i niekrosowane (straight-through), - do połączenia przełącznika sieciowego z komputerem naleŝy wykorzystać przyłącze UTP kat. 5 lub wyŝszej, - maksymalna długość zastosowanego przyłącza UTP 100 metrów, Aby poprawnie zainstalować moduły światłowodowe naleŝy: - sprawdzić czy moduł optyczny jest odpowiedniego typu i czy jest przystosowany do obudowy, - wpiąć moduł światłowodowy do przełącznika sieciowego, - zainstalować przyłącze światłowodowe w module, - powtórzyć powyŝsze kroki dla innych modułów. 6. Praca z przełącznikiem sieciowym ES5508 Przełącznikiem zarządzać moŝemy przez: telnet, konsolę, SNMP, RMON, WWW wpisując w przeglądarce adres IP przełącznika w pole adresowe. Przełącznik moŝe pobrać swój adres IP automatycznie z serwera DHCP znajdującego się w sieci lub moŝemy ustawić adres IP za pomocą konsoli. W tym celu naleŝy po połączeniu się z przełącznikiem wykonać następujące komendy: - aby ustawić adres IP oraz maskę 4 Console (config)# interface vlan 1 Console (config-if)# ip address adres_ip maska Console (config-if)# exit gdzie: adres_ip to adres, nadawany przełącznikowi, maska to maska podsieci. - w celu ustawienia domyślnej bramy: Console (config-if)# ip default-gateway adres_bramy gdzie: adres_bramy to adres IP domyślnej bramy. 7. Opcje zarządzania - System - System Information - podstawowe informacje o systemie, - Switch Information - informacje o ilości portów, wersji oprogramowania, itp. - Bridge Extension - ustawienia o rozszerzeniach dla urządzeń zarządzalnych, - IP Configuration - ustawianie adresu IP dla zarządzania urządzeniem, - Jumbo Frames - włącza wsparcie dla Jumbo Frames, - File Menagement - Copy operation - zarządzanie plikami z oprogramowaniem do przełącznika, - Delete - zarządzanie plikami z konfiguracją przełącznika, - Set Startup - ustawia plik z konfiguracją startową, - Line - Console - pozwala na konfigurację portu konsoli, - Telnet - pozwala ustawić parametry połączenia telnet, - Log - Logs - ustawienia dzienników zdarzeń, - System Logs - opcje dziennika zdarzeń systemowych, - Remote Logs - ustawienie przekierowania komunikatów zdarzeń do zdalnej lokalizacji, - SMTP - ustawienia 3 zdalnych serwerów SMTP, - Reset - ponowne uruchomienie przełącznika, - SNTP - Configuration - konfiguracja ustawień klienta SNTP, - Clock Time Zone - ustawienia strefy czasowej dla protokołu SNTP,

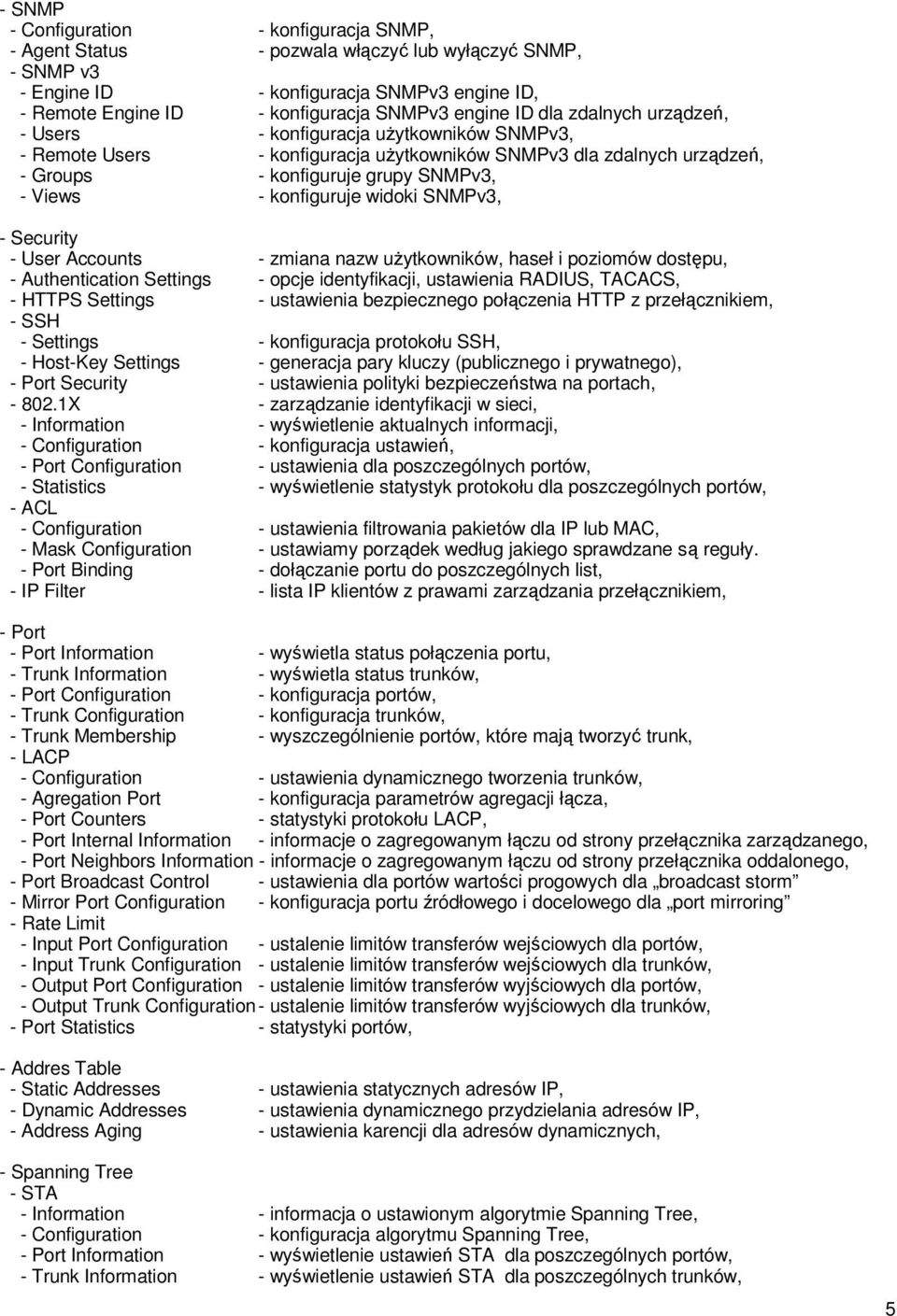

5 - SNMP - Configuration - konfiguracja SNMP, - Agent Status - pozwala włączyć lub wyłączyć SNMP, - SNMP v3 - Engine ID - konfiguracja SNMPv3 engine ID, - Remote Engine ID - konfiguracja SNMPv3 engine ID dla zdalnych urządzeń, - Users - konfiguracja uŝytkowników SNMPv3, - Remote Users - konfiguracja uŝytkowników SNMPv3 dla zdalnych urządzeń, - Groups - konfiguruje grupy SNMPv3, - Views - konfiguruje widoki SNMPv3, - Security - User Accounts - zmiana nazw uŝytkowników, haseł i poziomów dostępu, - Authentication Settings - opcje identyfikacji, ustawienia RADIUS, TACACS, - HTTPS Settings - ustawienia bezpiecznego połączenia HTTP z przełącznikiem, - SSH - Settings - konfiguracja protokołu SSH, - Host-Key Settings - generacja pary kluczy (publicznego i prywatnego), - Port Security - ustawienia polityki bezpieczeństwa na portach, X - zarządzanie identyfikacji w sieci, - Information - wyświetlenie aktualnych informacji, - Configuration - konfiguracja ustawień, - Port Configuration - ustawienia dla poszczególnych portów, - Statistics - wyświetlenie statystyk protokołu dla poszczególnych portów, - ACL - Configuration - ustawienia filtrowania pakietów dla IP lub MAC, - Mask Configuration - ustawiamy porządek według jakiego sprawdzane są reguły. - Port Binding - dołączanie portu do poszczególnych list, - IP Filter - lista IP klientów z prawami zarządzania przełącznikiem, - Port - Port Information - wyświetla status połączenia portu, - Trunk Information - wyświetla status trunków, - Port Configuration - konfiguracja portów, - Trunk Configuration - konfiguracja trunków, - Trunk Membership - wyszczególnienie portów, które mają tworzyć trunk, - LACP - Configuration - ustawienia dynamicznego tworzenia trunków, - Agregation Port - konfiguracja parametrów agregacji łącza, - Port Counters - statystyki protokołu LACP, - Port Internal Information - informacje o zagregowanym łączu od strony przełącznika zarządzanego, - Port Neighbors Information - informacje o zagregowanym łączu od strony przełącznika oddalonego, - Port Broadcast Control - ustawienia dla portów wartości progowych dla broadcast storm - Mirror Port Configuration - konfiguracja portu źródłowego i docelowego dla port mirroring - Rate Limit - Input Port Configuration - ustalenie limitów transferów wejściowych dla portów, - Input Trunk Configuration - ustalenie limitów transferów wejściowych dla trunków, - Output Port Configuration - ustalenie limitów transferów wyjściowych dla portów, - Output Trunk Configuration - ustalenie limitów transferów wyjściowych dla trunków, - Port Statistics - statystyki portów, - Addres Table - Static Addresses - ustawienia statycznych adresów IP, - Dynamic Addresses - ustawienia dynamicznego przydzielania adresów IP, - Address Aging - ustawienia karencji dla adresów dynamicznych, - Spanning Tree - STA - Information - informacja o ustawionym algorytmie Spanning Tree, - Configuration - konfiguracja algorytmu Spanning Tree, - Port Information - wyświetlenie ustawień STA dla poszczególnych portów, - Trunk Information - wyświetlenie ustawień STA dla poszczególnych trunków, 5

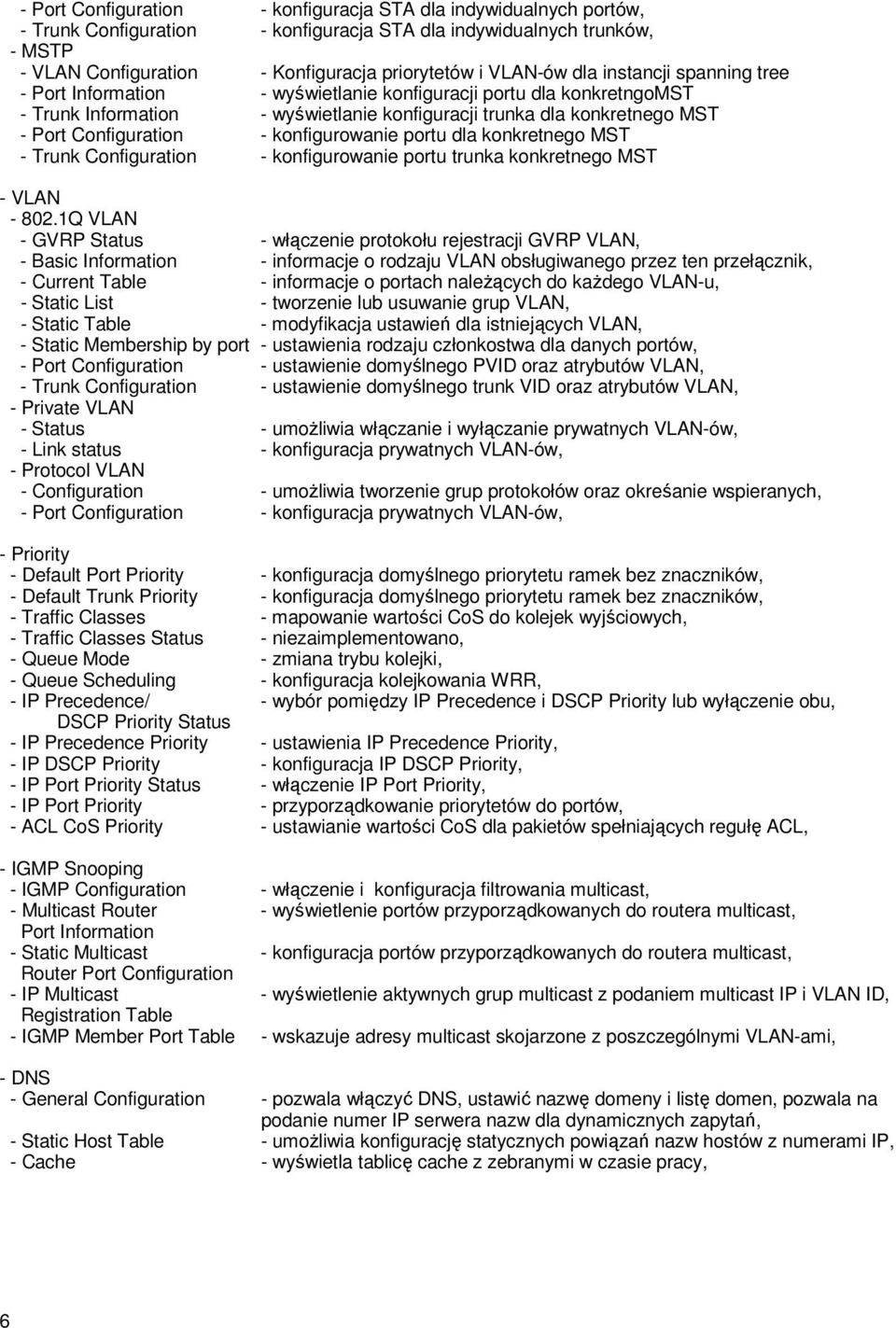

6 - Port Configuration - konfiguracja STA dla indywidualnych portów, - Trunk Configuration - konfiguracja STA dla indywidualnych trunków, - MSTP - VLAN Configuration - Konfiguracja priorytetów i VLAN-ów dla instancji spanning tree - Port Information - wyświetlanie konfiguracji portu dla konkretngomst - Trunk Information - wyświetlanie konfiguracji trunka dla konkretnego MST - Port Configuration - konfigurowanie portu dla konkretnego MST - Trunk Configuration - konfigurowanie portu trunka konkretnego MST - VLAN Q VLAN - GVRP Status - włączenie protokołu rejestracji GVRP VLAN, - Basic Information - informacje o rodzaju VLAN obsługiwanego przez ten przełącznik, - Current Table - informacje o portach naleŝących do kaŝdego VLAN-u, - Static List - tworzenie lub usuwanie grup VLAN, - Static Table - modyfikacja ustawień dla istniejących VLAN, - Static Membership by port - ustawienia rodzaju członkostwa dla danych portów, - Port Configuration - ustawienie domyślnego PVID oraz atrybutów VLAN, - Trunk Configuration - ustawienie domyślnego trunk VID oraz atrybutów VLAN, - Private VLAN - Status - umoŝliwia włączanie i wyłączanie prywatnych VLAN-ów, - Link status - konfiguracja prywatnych VLAN-ów, - Protocol VLAN - Configuration - umoŝliwia tworzenie grup protokołów oraz okreśanie wspieranych, - Port Configuration - konfiguracja prywatnych VLAN-ów, - Priority - Default Port Priority - konfiguracja domyślnego priorytetu ramek bez znaczników, - Default Trunk Priority - konfiguracja domyślnego priorytetu ramek bez znaczników, - Traffic Classes - mapowanie wartości CoS do kolejek wyjściowych, - Traffic Classes Status - niezaimplementowano, - Queue Mode - zmiana trybu kolejki, - Queue Scheduling - konfiguracja kolejkowania WRR, - IP Precedence/ - wybór pomiędzy IP Precedence i DSCP Priority lub wyłączenie obu, DSCP Priority Status - IP Precedence Priority - ustawienia IP Precedence Priority, - IP DSCP Priority - konfiguracja IP DSCP Priority, - IP Port Priority Status - włączenie IP Port Priority, - IP Port Priority - przyporządkowanie priorytetów do portów, - ACL CoS Priority - ustawianie wartości CoS dla pakietów spełniających regułę ACL, - IGMP Snooping - IGMP Configuration - włączenie i konfiguracja filtrowania multicast, - Multicast Router - wyświetlenie portów przyporządkowanych do routera multicast, Port Information - Static Multicast - konfiguracja portów przyporządkowanych do routera multicast, Router Port Configuration - IP Multicast - wyświetlenie aktywnych grup multicast z podaniem multicast IP i VLAN ID, Registration Table - IGMP Member Port Table - wskazuje adresy multicast skojarzone z poszczególnymi VLAN-ami, - DNS - General Configuration - pozwala włączyć DNS, ustawić nazwę domeny i listę domen, pozwala na podanie numer IP serwera nazw dla dynamicznych zapytań, - Static Host Table - umoŝliwia konfigurację statycznych powiązań nazw hostów z numerami IP, - Cache - wyświetla tablicę cache z zebranymi w czasie pracy, 6

7 8. Konserwacja Przełącznik sieciowy ES5508 nie wymaga Ŝadnych szczególnych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne. 9. Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŝna wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŝycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŝna oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŝliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŝe być zagroŝone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŝszym punkcie zbiórki moŝna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagroŝona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŝszym punktem sprzedaŝy lub dostawcą, którzy udzielą dodatkowych informacji. 7

8 10. Specyfikacja techniczna ES5508 ES5508 Numer Atel #05741 Standardy Wolne sloty Przełączanie / prędkość Kontrola przepływności pakietów Obsługa VLAN Kontrola przepustowości Jakość transmisji Bezpieczeństwo Zarządzanie Logowanie zdarzeń IEEE 802.3x/ad, IEEE 802.1D/w/s/X/Q/v 8x 10 Gbps (XFP) Store and Forward Flow-Control, Back-Pressure port-based, tag-based / 255, private VLAN, protocol-based VLAN, GVRP Port Trunking, Load Balancing, Bandwidth Control, Jumbo Frames (9KB) QoS, CoS, DSCP, Spanning Tree, Rapid Spanning Tree, Multiple Spanning Tree, IGMP snooping, IGMP Querier, port mirroring IEEE 802.1X, ACL (L2/L4), autoryzacja RADIUS, TACACS+, SSH v1.5/v2.0, SSL telnet, konsola, SNMP v1/v2c/v3, RMON, WWW syslog, dziennik zdarzeń, dziennik błedów Pojemność przełączania [Gbps] 160 Prędkość przekazywania pakietów [Mpps] 120 Pamięć adresów MAC Pamięć bufora / operacyjna [kb] Typ obudowy Wymiary zewnętrzne 19", metal 440x415x44 mm Dopuszczalna temperatura pracy 0 C 40 C Dopuszczalna wilgotność otoczenia Zasilanie Certyfikaty Producent 5% 95%, niekondensująca wbudowane, ~230V AC 50Hz CE, FCC Class A, VCCI Class A Edge-corE Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych i uzyskania szczegółowych informacji dotyczących niniejszego urządzenia prosimy o odwiedzenie strony 8 Atel Electronics dr/ks/
