1 PREZENTACJA FIRMY RECONAL Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

2 PROGRAM 1. Prezentacja firmy RECONAL 2. Fotowoltaika w budownictwie. Projekt instalacji fotowoltaicznej na obiekcie BIM analizy energetyczne i zacienienia Projekt i wykonanie referencyjnego budynku firmy RECONAL Koncepcja instalacji fotowoltaicznej na CWK Rzeszów 3. RARR Rzeszów (analiza zacienienia). 4. Prezentacja usług blach perforowanych (statyczne, ruchome i 3D), wykonywanie perforacji 5. Usługi wykonywane przez firmę RECONAL, projektowanie systemów fotowoltaicznych audyty i doradztwo energetyczne, skanowanie 3D, certyfikaty energetyczne, badania termowizyjne, systemy BMS, automatyka budynku 6. Współpraca 1. Jednostki naukowe i uczelnie 2. Klaster PKEO 3. Współpraca nauki z biznesem 7. Realizowane projekty 1. Animowana perforacja 2. Little box challenge 3. Projekt monitoringu fasady fotowoltaicznej w oparciu o pyranometry własnej produkcji 8. Plany inwestycyjne i plany rozwoju firmy (poszukiwania nowego klienta), problemy Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl,

3 RECONAL to firma działająca od 1993 roku na polskim i europejskim rynku. Specjalizujemy się w obsłudze inwestycji budowlanych w zakresie : Konstrukcji aluminiowo-szklanych i stalowych Fasad wentylowanych i perforowanych Świetlików, daszków, systemów zacieniających, itp. Systemów fotowoltaicznych zintegrowane z budynkiem BIPV Nasze atuty: ponad 20-letnie doświadczenie w zakresie prowadzenia inwestycji kadra inżynierska i biura współpracujące nowoczesne oprogramowanie i park maszynowy grupa doświadczonych ekip monterskich Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 3

4 Oferta firmy RECONAL Projektowanie, realizacja i montaż konstrukcje aluminiowo-szklane i stalowe fasady słupowo - ryglowe i fasady wentylowane świetliki, daszki, systemy zacieniające, itp. Okna, drzwi, konstrukcje z PCV Fasady perforowane i perforacje wewnętrzne Systemy fotowoltaiczne zintegrowane z budynkiem BIPV projekty, analizy Usługi Analizy zacienienia, projekty PV, raport opłacalności inwestycji fotowoltaicznej Skanowanie budynków 3D Audyty i świadectwa energetyczne poparte badaniami termowizyjnymi Projekty badawczo - rozwojowe Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 4

5 Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 5

6 PARTNERZY Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 6

7 CERTYFIKATY I REFERENCJE Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 7

8 LOTNISKO JASIONKA OBIEKT UŻYTECZNOŚCI PUBLICZNEJ, RZESZÓW APA Czech Duliński Wróbel

9 GALERIA HANDLOWA BUDYNEK USŁUGOWY, RZESZÓW

10 Konstrukcje PCV stolarka aluminiowa Okna, drzwi, konstrukcje System 5 komorowy GENEO (Uf do 0,86 W/m²K) Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 10

11 ELEMENTY PERFOROWANE 11

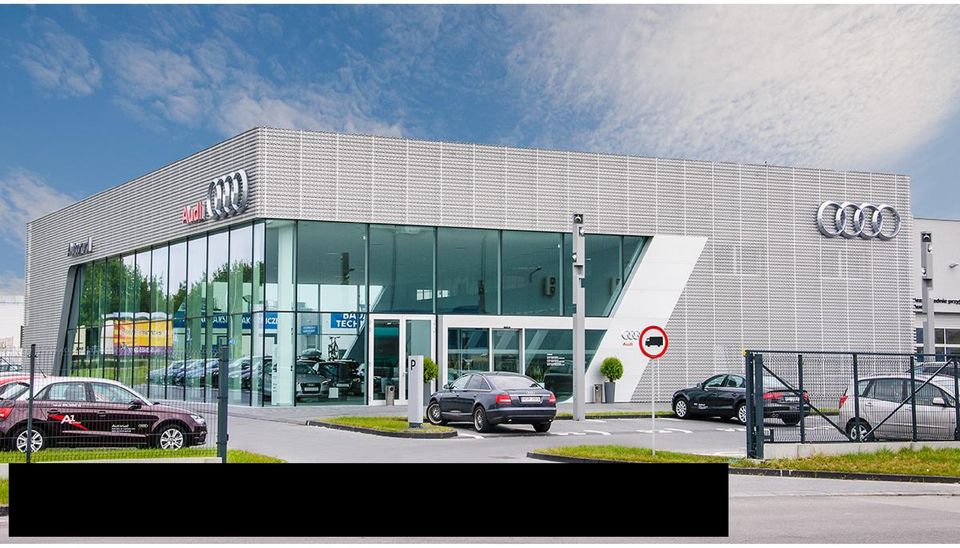

12 SALON SAMOCHODOWY AUDI BUDYNEK USŁUGOWY, RZESZÓW

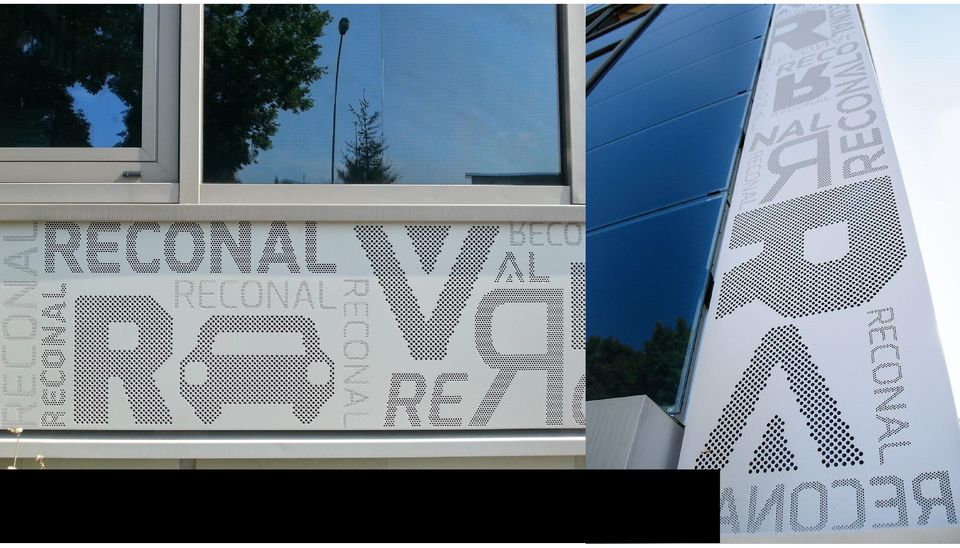

13 SIEDZIBA FIRMY RECONAL BUDYNEK BIUROWY, RZESZÓW 13

14 SIEDZIBA FIRMY RECONAL BUDYNEK BIUROWY, RZESZÓW 14

15 FOTOWOLTAIKA ZINTEGOWANA Z BUDOWNICTWEM

16 Co to jest BIPV? BIPV (ang. Building Integrated PhotoVoltaic) to zastąpienie tradycyjnych materiałów tj. szkła, okładzin elewacyjnych przez szyby fotowoltaiczne. Moduły fotowoltaiczne mogą pełnić ponadto : Funkcje estetyczne (element architektury) Funkcje izolacji termicznej Funkcje izolacyjności akustycznej Generacji energii elektrycznej ze słońca Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 16

17 Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 17

18 SZKŁO FOTOWOLTAICZNE MODUŁY FOTOWOLTAICZNE I GENERACJI TYPY OGNIW PV : MONO POLY Wykonane są z monolitycznego kryształu krzemu. Maja kształt kwadratu z poobcinanymi wierzchołkami i ciemny kolor. Ich sprawność jest największa spośród wszystkich ogniw krzemowych i wynosi ok. 21 % w warunkach laboratoryjnych. Moduły z ogniwami monokrystalicznymi produkowane na skalę masową mają sprawności około 18 %. Wykonane są z dużych prostopadłościennych bloków krzemu, wytwarzane są w specjalnych piecach, które powoli oziębiają roztopiony krzem, aby zainicjować wzrost polikryształu o dużych ziarnach. Najczęściej ogniwa mają niebieski kolor i osiągają sprawność 17 % w warunkach laboratoryjnych. Sprawność panelu polikrystalicznego kształtuje się na poziomie 14 %. Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 18

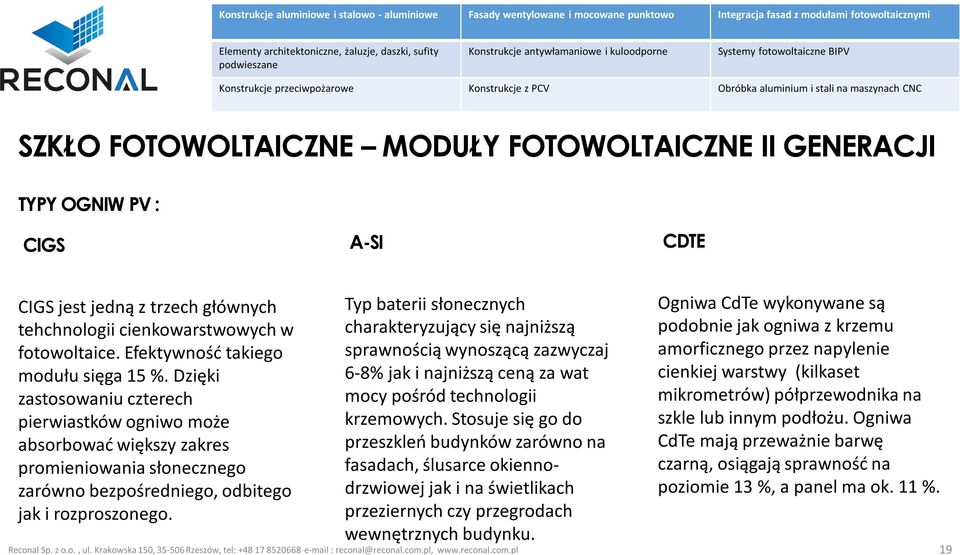

19 SZKŁO FOTOWOLTAICZNE MODUŁY FOTOWOLTAICZNE II GENERACJI TYPY OGNIW PV : CIGS A-SI CDTE CIGS jest jedną z trzech głównych tehchnologii cienkowarstwowych w fotowoltaice. Efektywność takiego modułu sięga 15 %. Dzięki zastosowaniu czterech pierwiastków ogniwo może absorbować większy zakres promieniowania słonecznego zarówno bezpośredniego, odbitego jak i rozproszonego. Typ baterii słonecznych charakteryzujący się najniższą sprawnością wynoszącą zazwyczaj 6-8% jak i najniższą ceną za wat mocy pośród technologii krzemowych. Stosuje się go do przeszkleń budynków zarówno na fasadach, ślusarce okiennodrzwiowej jak i na świetlikach przeziernych czy przegrodach wewnętrznych budynku. Ogniwa CdTe wykonywane są podobnie jak ogniwa z krzemu amorficznego przez napylenie cienkiej warstwy (kilkaset mikrometrów) półprzewodnika na szkle lub innym podłożu. Ogniwa CdTe mają przeważnie barwę czarną, osiągają sprawność na poziomie 13 %, a panel ma ok. 11 %. Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 19

20 SZKŁO FOTOWOLTAICZNE MODUŁY FOTOWOLTAICZNE III GENERACJI TYPY OGNIW PV : DSSC OPV PEROWSKITY DSSC są to ogniwa barwnikowe. Efektywność takiego modułu sięga 6 % w laboratorium ok. 14 %. Ich działanie oparte jest na zasadzie sztucznej fotosyntezy. Mogą absorbować większy zakres promieniowania słonecznego zarówno bezpośredniego, odbitego jak i rozproszonego. Organiczne ogniwa fotowoltaiczne (OPV) to urządzenia zbudowane ze związków organicznych, czyli takich, które w swoim składzie zawierają atomy węgla (prócz tlenków węgla, kwasu węglowego, węglanów, wodorowęglanów). Polska naukowiec Olga Malinkiewicz opracowała metodę produkcji ogniw fotowoltaicznych na bazie perowskitów. Możliwości wykorzystania ogniw PV z perowskitami są niemal nieograniczone. W przyszłości można by m.in. pokrywać nimi powierzchnie domów, ubrań czy urządzeń elektronicznych, które ładowałyby się dzięki energii słonecznej. Z perowskitów można tworzyć nawet półprzezroczyste warstwy. Prawdopodobne jest, że zastąpią krzem w ogniwach PV. Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 20

21 SZKŁO FOTOWOLTAICZNE MODUŁY FOTOWOLTAICZNE I GENERACJI TYPY OGNIW PV : OGNIWA MONOKRYSTALICZNE : OGNIWA POLIKRYSTALICZNE : CIEMNE PÓŁPRZIEZIERNE NIEBIESKIE KOLOROWE /NIEPRZEZIERNE Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 21

22 PRZEZIERNOŚĆ W przypadku paneli opartych na ogniwach krzemowych tj. mono i polikrystalicznych przezierność reguluje się poprzez odległości między ogniwami. Należy zauważyć, że zwiększając przezierność, zmniejszamy wynikową moc panela fotowoltaicznego. 36 ogniw 1650 x 850 mm 65 x 33 1/2 60 ogniw 1641 x 989 mm 64 x 38 5/8 15/16 Szkło PV robimy pod wymiar klienta. W ofercie mamy szeroki zakres szkła do 2100 x 3200 mm. Jeśli są Państwo zainteresowani, proszę o kontakt w.39, solar@reconal.com.pl. Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 22

23 Moduły standardowe wymiary 1650 mm x 990 mm Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 23

24 Moduły niestandardowe wymiary do 3200 mm x 2000 mm Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 24

25 Wykonane opracowania 25

26 RECONAL BIPV - Typ instalacji on grid - Moc nominalna 9,7 kwp - Prognozowany uzysk roczny 5 MWh - Typy modułów fotowoltaicznych w instalacji : - Monokrystaliczne - Semi-monokrystaliczne - CIGS - Krzem Amorficzny - CdTe Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 26

27 Elewacja południowa 1. Instalacja oparta na czarnych modułach CIGS zinegrowanych z fasadą słupowo-ryglową 25 modułów o mocy 2385 W 2. Instalacja oparta na niebieskich modułach CIGS na fasadzie wentylowanej 27 modułów o mocy 1688 W Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 27

28 Elewacja zachodnia 1. Instalacja oparta na modułach CdTe (tellurek kadmu) zintegrowanych z fasadą słupowo-ryglową, - 20 modułów o łącznej mocy 1955 W 2. Instalacja oparta na niebieskich modułach CIGS zintegrowanych z fasadą wentylowaną 16 modułów, 1000 W Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 28

29 Świetlik strona wschodnia Instalacja oparta na przeziernych szybach monokrystalicznych zintegrowana ze świetlikiem - 4 moduły o mocy 1326 Wp Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 29

30 SYSTEM ELEKTRYCZNY System fotowoltaiczny PV generuje energię elektryczną, która musi być odpowiednio zarządzana. 1. Najbardziej efektywne jest zużywanie energii na potrzeby budynku, jak wewnętrzne źródło zasilania. Nadmiar wygenerowanej energi może być wykorzystany do zaspokojenia potrzeb energetycznych innych obiektów budowlanych (np. przestrzeń publiczna, garaże, oświetlenie uliczne itp.). 2. Drugą opcją jest system elektryczny bezpośrednio podłączony do sieci elektrycznej i oddawanie wytworzoną energię w ciągu dnia, sprzedając je bezpośrednio do Operatora Sieci Dystrybucyjnej w ramach wynegocjowanej umowy. 3. Trzecią możliwością jest połączonie systemu za pomocą dwukierunkowego licznika energii elektrycznej i bilansowanie z zakładem energetycznym rachunków za prąd. Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl,

31 RECONAL realizuje projekty w zakresie: 1. Przeprowadzenia studium wykonywalności fotowoltaiki w budynku z uwzględnieniem: Analiza danych środowiskowych, tj. położenia geograficznego, orientacji budynku itp. Analizy zacienienia przez sąsiadujące obiekty Analizy natężenia promieniowania, sumaryczną ilość godzin solarnych Wizualizacji obiektów zintegrowanych z PV 2. Zaproponowania koncepcji integracji BIPV W oparciu o wymagania klienta wybranie odpowiedniej technologii fotowoltaicznej i optymalnej przezierności Badanie wpływu wybranego rozwiązania na właściwości pasywne zintegrowanych elementów budynku tj. izolację akustyczną, izolację termiczną, poziom naturalnego oświetlenia, filtrowanie niepożadanego promieniowania słonecznego (IR i UV, szkło selektywne) Badanie wpływu integracji na system wentylacyjny oraz klimatyzację oraz szacowanie korzyści eksploatacyjnych Zaproponowanie optymalnego wykorzystanie generowanej energii elektrycznej, która może być zużywana na potrzeby budynku lub oddawana do sieci elektrycznej w oparciu o aktualnie obowiązujące Obliczenia parametrów energetycznych(produkcja roczna energii) oraz ekonomicznych (koszt inwestycji i okres zwrotu w różnych konfiguracjach finansowania) dla projektu Doradztwo w zakresie certyfikacji LEED i BREEAM Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 31

32 Przyszłe projekty 1. Systemy fotowoltaiczne współpracujące z BMS 2. Zwiększanie parametrów Lt (ang. light transmission) szyby frontowej 3. Współpraca w zakresie akumulatorów fotowoltaicznych (projekt wykorzystanie ogniw wodorowych) 4. Współpraca w zakresie nowych typów modułów fotowoltaicznych, tj. perowskity, CIGS 5. Szyby grzewcze na świetliki Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 32

33 Architektura solarna to nie moda, to sposób na przetrwanie Sir Norman Foster Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 33

34 DZIĘKUJE ZA UWAGĘ Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Społecznego

35 Dziękuje za uwagę Kontakt: Pawel Bytnar wew. 39 Reconal Sp. z o.o., ul. Krakowska 150, Rzeszów, tel: reconal@reconal.com.pl, 35
