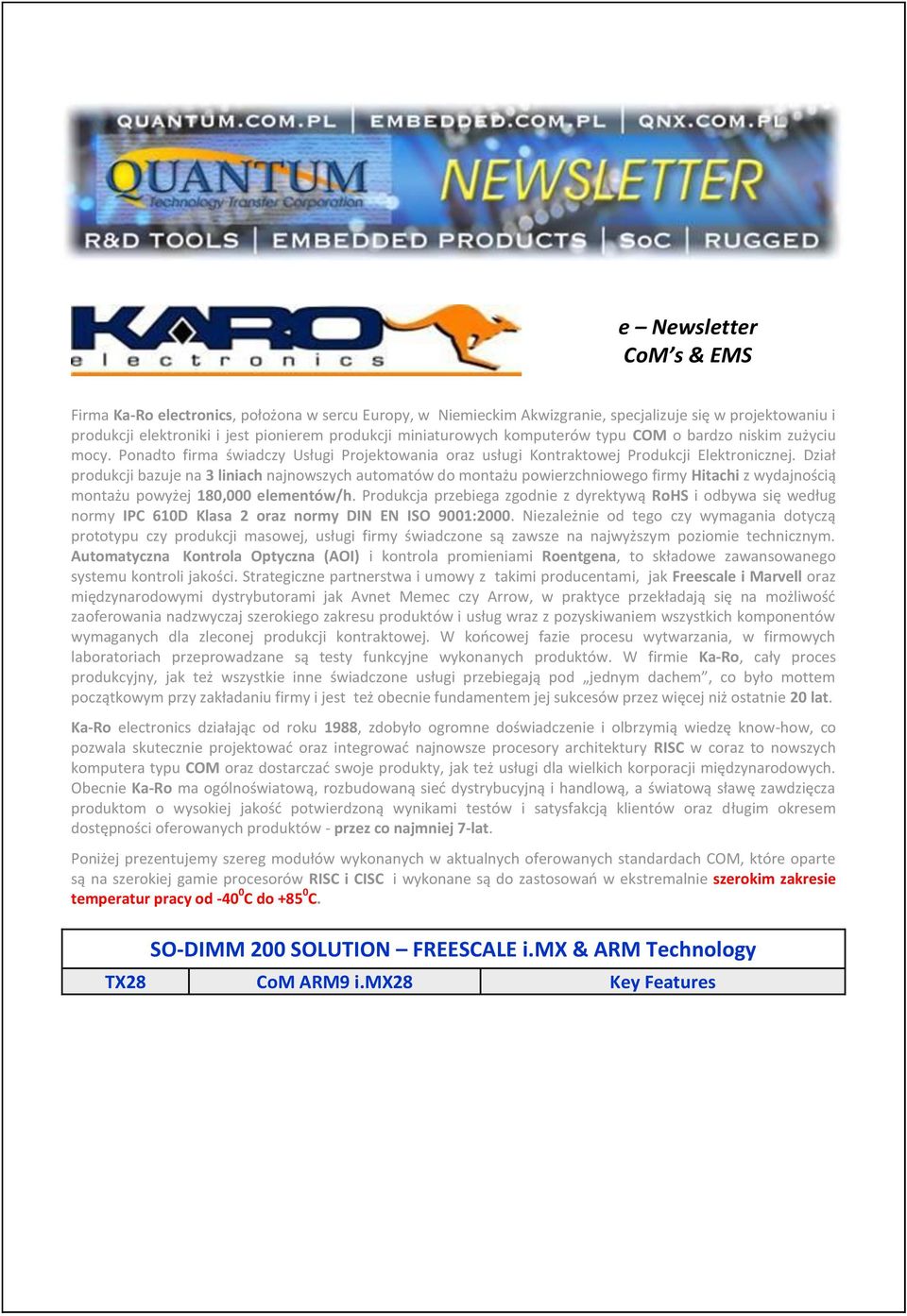

1 e Newsletter CoM s & EMS Firma Ka-Ro electronics, położona w sercu Europy, w Niemieckim Akwizgranie, specjalizuje się w projektowaniu i produkcji elektroniki i jest pionierem produkcji miniaturowych komputerów typu COM o bardzo niskim zużyciu mocy. Ponadto firma świadczy Usługi Projektowania oraz usługi Kontraktowej Produkcji Elektronicznej. Dział produkcji bazuje na 3 liniach najnowszych automatów do montażu powierzchniowego firmy Hitachi z wydajnością montażu powyżej 180,000 elementów/h. Produkcja przebiega zgodnie z dyrektywą RoHS i odbywa się według normy IPC 610D Klasa 2 oraz normy DIN EN ISO 9001:2000. Niezależnie od tego czy wymagania dotyczą prototypu czy produkcji masowej, usługi firmy świadczone są zawsze na najwyższym poziomie technicznym. Automatyczna Kontrola Optyczna (AOI) i kontrola promieniami Roentgena, to składowe zawansowanego systemu kontroli jakości. Strategiczne partnerstwa i umowy z takimi producentami, jak Freescale i Marvell oraz międzynarodowymi dystrybutorami jak Avnet Memec czy Arrow, w praktyce przekładają się na możliwość zaoferowania nadzwyczaj szerokiego zakresu produktów i usług wraz z pozyskiwaniem wszystkich komponentów wymaganych dla zleconej produkcji kontraktowej. W końcowej fazie procesu wytwarzania, w firmowych laboratoriach przeprowadzane są testy funkcyjne wykonanych produktów. W firmie Ka-Ro, cały proces produkcyjny, jak też wszystkie inne świadczone usługi przebiegają pod jednym dachem, co było mottem początkowym przy zakładaniu firmy i jest też obecnie fundamentem jej sukcesów przez więcej niż ostatnie 20 lat. Ka-Ro electronics działając od roku 1988, zdobyło ogromne doświadczenie i olbrzymią wiedzę know-how, co pozwala skutecznie projektować oraz integrować najnowsze procesory architektury RISC w coraz to nowszych komputera typu COM oraz dostarczać swoje produkty, jak też usługi dla wielkich korporacji międzynarodowych. Obecnie Ka-Ro ma ogólnoświatową, rozbudowaną sieć dystrybucyjną i handlową, a światową sławę zawdzięcza produktom o wysokiej jakość potwierdzoną wynikami testów i satysfakcją klientów oraz długim okresem dostępności oferowanych produktów - przez co najmniej 7-lat. Poniżej prezentujemy szereg modułów wykonanych w aktualnych oferowanych standardach COM, które oparte są na szerokiej gamie procesorów RISC i CISC i wykonane są do zastosowań w ekstremalnie szerokim zakresie temperatur pracy od C do C. SO-DIMM 200 SOLUTION FREESCALE i.mx & ARM Technology TX28 CoM ARM9 i.mx28 Key Features

2 Lowest cost 454MHz ARM9 Industrial temperature range Standard TX-DIMM pinout as small as possible - only 26mm Processor Free scale i.mx287, 454 MHz RAM 128MB DDR2-400 SDRAM Temp.-Range -40 C..85 C Two 10/100Mbps Ethernet ports with IEEE1588 support Two High-Speed USB 2.0 ports True color LCD controller Two CAN interfaces 4/5 wire Touch screen interface Several peripheral interfaces: UART, SD-CARD, I2C, PWM, Serial Audio, SPI Power management optimized for long battery life 3.3V I/O Linux TX25 CoM ARM9 i.mx25 Key Features Lowest cost 400 MHz ARM9 Industrial temperature range Standard TX-DIMM pinout as small as possible - only 26mm Processor i.mx25, 400 MHz ARM9 RAM 64 MB SDRAM Temp.-Range -40 C..85 C 10/100Mbps Ethernet High-Speed USB 2.0 OTG Full-Speed USB 2.0 Host LCD controller Still-picture camera interface Several peripheral interfaces: UART, SD-CARD, I2C, PWM, 1-wire, Keypad, Digital Audio (AC97/I2S), Configurable serial peripheral interface, 4/5 wire Touch screen, CAN RedBoot Bootloader TX27 CoM ARM9 i.mx27 Key Features world s smallest i.mx CoM standard TX-DIMM pinout low power consumption easy to use low cost Processor Freescale i.mx27, 400 MHz RAM 64/128 MB mobile DDR-SDRAM Temp.-Range -20 C..85 C 10/100Mbps Ethernet High Speed USB 2.0 OTG High Speed USB 2.0 Host LCD controller up to 800 x 600, 18bpp MPEG-4 H.263/H.264 Hardware Codec Camera Interface Several interfaces: 6x UART, 2x SDIO, 2x SSI/AC97/I2S, I2C, CSPI, Keypad, Compact Flash RedBoot Bootloader TX51 CoM Cortex A8 i.mx515 Key Features

3 standard TX-DIMM pinout low power consumption as small as possible - only 26mm Processor Freescale i.mx515 up to 800 MHz (commercial) up to 600 MHz (industrial) RAM 128/256MB mobile DDR-SDRAM Temp.-Range 0 C..70 C (-40 C..85 C) 10/100Mbps Ethernet Two High Speed USB 2.0 ports LCD controller up to 1280 x 768, 24bpp OpenGL ES 2.0 and OpenVG 1.1 Hard. accelerators Multi-format HD 720p video decoder and D1 video encoder hardware engine Two Camera Interfaces NEON SIMD media accelerator Unified 256KB L2 cache Vector Floating Point Unit Several interfaces: 3x UART, 2x SDIO, 2x SSI/AC97/I2S, I2C, CSPI, Keypad, Ext. Memory I/F RedBoot Bootloader TX53 CoM ARM9 i.mx25 Key Features standard TX-DIMM pinout low power consumption as small as possible - only 36mm the most powerful performance Processor Freescale i.mx535, 1 GHz RAM 512MB DDR2-667 SDRAM (up to 2GB on request) Size 31mm SO-DIMM Temp.-Range 0 C..70 C ( C on request) 10/100Mbps Ethernet withieee1588 support Two High Speed USB 2.0 ports LCD controller up to 1600 x 1200, 24bpp Dual LVDS display port (option on request) OpenGL ES 2.0 & OpenVG 1.1 hardware accelerat. Multi-format HD 1080p video decoder and 720p video encoder hardware engine Two Camera Interfaces NEON SIMD media accelerator Unified 256KB L2 cache Vector Floating Point Unit Several interfaces: 3x UART, 2x SDIO, 2x SSI/AC97/I2S, I2C, CSPI, Keypad, Ext. Memory I/F Two CAN interfaces 3.3V I/O Windows Embedded Compact 7 Linux Starter-Kit V Starter-Kit V for TX Modules with Freescale i.mx

4 SODIMM 200 TX socket Two SD-card sockets USB 2.0 OTG connector USB 2.0 Host connector D-SUB 15 VGA connector 40pin LCD flat cable header 3.5mm headphone connector SGTL5000 audio codec TSC2007 touchscreen controller RS232 on 10pin flat cable header RS232 on SUB-D header All pins of the TX socket are connected to daughter board slot for easy application design-in 10/100 Mbit/s Ethernet Operating Voltage: 5VDC Power Supply by USB-OTG or power jack. 100mm x 160mm Starter-Kit V for TX Modules with Freescale i.mx Processors Schematics of the baseboard are included for reference DIMM 200 SOLUTION MARWELL TECHNOLOGY (Intel XScale R Technology) T270M CoM Marvell PXA270M Key Features World s smallest PXA270 system on module Lowest power solution, down to 2mW in sleep mode 32-bit external memory interface NOR Flash high efficiency programmable power supply Single 3.3V supply All PXA270 interface signals are available on a standard DIMM200 socket Processor Marvell PXA270M (312/520MHz) RAM 32/64/128MB mobile SDRAM ROM 16/32/64MB NOR Flash Power supply Single 3.3V Size 31mm SO-DIMM Temp. Range -25 C..85 C Buffered 32-Bit External Memory Interface Full Speed USB 1.1 Host/Client LCD controller up to 640 x 480, 18bpp Camera Interface Several Interfaces: 3x UART, SDIO, AC97/I2S,I2C, 3x SSP, Keypad, Compact Flash Windows Embedded CE 6.0 Linux 2.6 RedBoot Bootloader Starter-Kit III T320 CoM Marvell PXA320M Key Features

5 World s smallest PXA320system on module Lowest power solution, down to 2mW in sleep mode 16-bit A/A/D multiplexed external memory interface NAND Flash high efficiency programmable power supply Single 3.0V to 5.5V supply All Monahans P interface signals are available on a standard DIMM200 socket Processor Marvell PXA320 (806MHz) RAM 64/128MB mobile DDR-SDRAM 128 MB on request Power supply Single 3.0V to 5.5V Temp.-Range -25 C..85 C High Speed USB 2.0 Client Full Speed USB 1.1 Host LCD controller up to 800 x 600, 18bpp Camera Interface Several Interfaces: 3x UART, 2x SDIO, AC97/I2S,I2C, 3x SSP, Keypad, Compact Flash 6.0 UBoot Bootloader Starter-Kit III Starter-Kit III Starter-Kit III for TX Modules DIMM200 TRITON socket Compact Flash type II socket, selectable true-ide or CF mode SD/MMC-card socket 3x RS232 on 10pin flat cable headers USB-Device connector USB-Host connector D-SUB 15 VGA connector UCB1400 audio codec & Touch screen controller 2x 3.5mm audio connectors (stereo line in, headphone) All pins of the TRITON socket are connected to flat cable headers daughter board slot for easy application design-in 10/100 Mbit/s Ethernet (LAN91C111) 3,3V single supply design, 5V also available onboard Operating Voltage Range: 8-24VDC Transient protected for automotive applications 100mm x 160mm, overall height 17mm Schematics of the base board are included for reference. DIMM 144 SOLUTION Intel XScale R Technology EOL Products Triton-ETN CoM PXA250 Key Features

6 Intel XScaleTM PXA250 (400 MHz) 64 MByte SDRAM 32 Mbyte Flash memory (32-bit) Reset logic, I²C 3 asynchronous, 1 synchronous serial interfaces LCD controller PC-CARD / compact-flash interface Single 3,3V power supply Core-voltage generation with more than 90% efficiency Redboot firmware 10/100 MBit/s LAN91C111 fast Ethernet controller (32-bit) onboard Unique silicon serial number DS2430A I²S, AC97 interface available Alternatively robust Ultra-Low-Profile (200 pins) or standard DIMM (144 pins) mounting Ultra-Low-Profile overall dimensions 67,6 x 36,6 x 7,3mm (mounted on baseboard) Complete 32-bit memory interface available Total power consumption 70mW (standby) / 1500mW (max.) Windows CE 6.0 Starter-Kit II Starter-Kit II Starter-Kit II for TRITON ETN/LP/XXS Modules SODIMM 200 TX socket Two SD-card sockets USB 2.0 OTG connector, USB 2.0 Host connector D-SUB 15 VGA connector 40pin LCD flat cable header 3.5mm headphone connector SGTL5000 audio codec TSC2007 touchscreen controller RS232 on 10pin flat cable header, RS232 on SUB-D header All pins of the TX socket are connected to daughter board slot for easy application design-in 10/100 Mbit/s Ethernet Operating Voltage: 5VDC, Power Supply by USB-OTG or power jack. 100mm x 160mm Starter-Kit V for TX Modules with Freescale i.mx Processors Schematics of the baseboard are included for reference MARWELL & ARM TECHNOOGY TK71 Q-SEVEN CoM Key Features Processor 1,2GHz ARM Compliant Marvell 88F6281 RAM 256MB DDR2-SDRAM (optional 512MB) 7 Port USB Hub SMSC USB2517 Power supply Single 5V Size Qseven 70mm x 70mm Temp.-Range 0 C..70 C High-performance ARMv5TE-compliant CPU up to 1.2 GHz operating speed 256KB unifed 4-way, set-associative L2 cache 16-bit DDR2 memory interface Two Gigabit Ethernet MACs, one on-board PHY, 2nd port available on Qseven interface Precise Timing Protocol and Audio Video Bridging Single PCI-Express port USB 2.0 hub with 7 downstream ports Two SATA 2.0 ports with integrated PHYs Network security engine with various encryption

7 algorithm support Audio and MPEG Transport Stream Interface Two TDM Channels, SDIO, SPI, TWSI, and Two UART interfaces by kernel concepts Warpcomm Starter-Kit TK71 TK71 Baseboard for TK71 Marvell Kirkwood High-performance single-issue CPU 1.0 Ghz Ghz operating speed 16KB-Instruction and 16KB-Data 4-way, set-associative L1 cache 256KB unified 4-way, set-associative L2 cache 16-bit DDR2 memory interface (up to 800 MHz data rate) Two Gigabit Ethernet MACs with interface options Precise Timing Protocol and Audio Video Bridging Single PCI-Express port Single USB 2.0 port with integrated PHY Two SATA 2.0 ports with integrated PHYs Network security engine with various encryption algorithm support Audio and MPEG Transport Stream Interface Two TDM Channels, SDIO, NAND flash, SPI, TWSI, and Two UART interfaces W celu uzyskania szczegółowych informacji na temat powyższego producenta oraz naszej oferty, prosimy odwiedzić naszą stronę internetową: bądź skontaktować się z naszymi specjalistami pod adresem poczty elektronicznej info@quantum.com.pl lub telefonicznie dzwoniąc na nr tel.: (71) Niniejsza korespondencja ma charakter informacyjny i w myśl ustawy z dn. 18 lipca 2002 r. o świadczeniu usług drogą elektroniczną (Dz. U nr 144 poz. 1204) nie stanowi oferty handlowej, a jest jedynie zaproszeniem do rozmów w myśl art. 71 KC. Jeśli nie życzą sobie Państwo otrzymywać informacji tego typu od naszej firmy, prosimy o przesłanie odpowiedzi na ten list, ze słowem NIE w temacie.
