1 Paweł Szroeder Rezonanse magnetyczne oraz wybrane techniki pomiarowe fizyki ciała stałego Wykład IX Rentgenografia strukturalna (XRD)

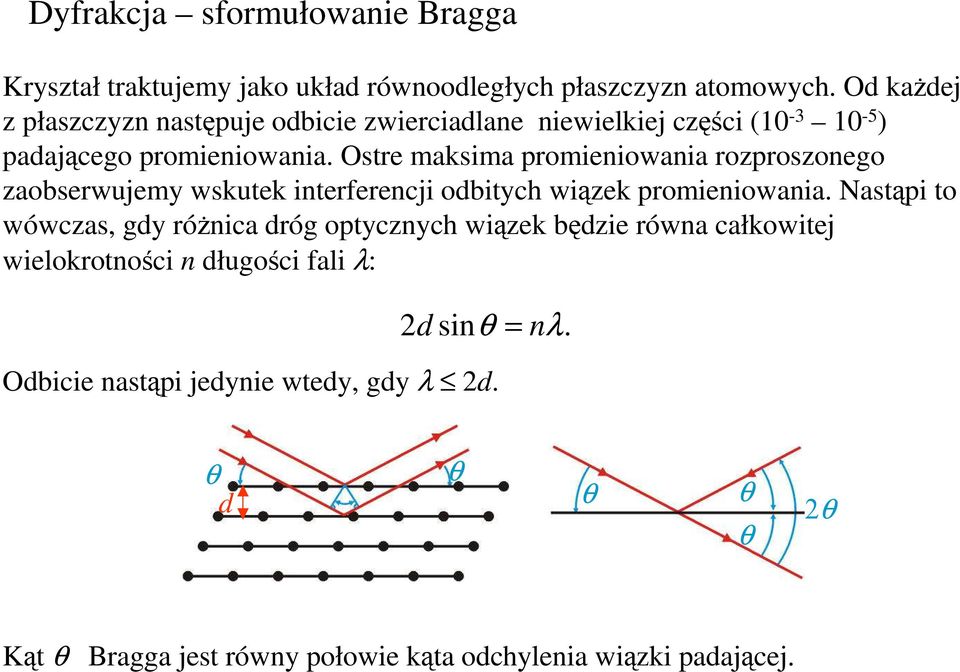

2 Dyfrakcja sformułowanie Bragga Kryształ traktujemy jako układ równoodległych płaszczyzn atomowych. Od kaŝdej z płaszczyzn następuje odbicie zwierciadlane niewielkiej części ( ) padającego promieniowania. Ostre maksima promieniowania rozproszonego zaobserwujemy wskutek interferencji odbitych wiązek promieniowania. Nastąpi to wówczas, gdy róŝnica dróg optycznych wiązek będzie równa całkowitej wielokrotności n długości fali λ: 2d sinθ = nλ. Odbicie nastąpi jedynie wtedy, gdy λ 2d. θ d θ θ θ θ 2θ Kąt θ Bragga jest równy połowie kąta odchylenia wiązki padającej.

3 Dyfrakcja sformułowanie Lauego Centra te są od siebie odległe o wektory R. Warunek wzmocnienia interferencyjnego ma postać: R ( k k') = 2πm dla całkowitych m i dla wszystkich wektorów R sieci prostej. Warunek ten moŝna zapisać w równowaŝnej postaci i( k' k) R e = 1 dla wszystkich wektorów sieci Bravais go. Biorąc pod uwagę warunek określający wektory sieci odwrotnej ik G e =1, dochodzimy do warunku Lauego, który mówi, Ŝe wzmocnienie interferencyjne pojawia się wtedy, gdy róŝnica wektorów falowych K = k k jest wektorem sieci odwrotnej.

4 Konstrukcja Ewalda Rozpatrujemy kulę w przestrzeni odwrotnej. Początek O układu współrzędnych leŝy na powierzchni kuli. Koniec wektora k wyznacza środek kuli. Dla kaŝdego wektora k istnieje wektor k spełniający warunek Lauego wtw., gdy na powierzchni kuli leŝy jeszcze jakiś inny punkt sieci odwrotnej róŝny od punktu O. O k k K Wówczas pojawi się odbicie braggowskie od rodziny płaszczyzn sieci prostej prostopadłych do odpowiedniego wektora G sieci odwrotnej.

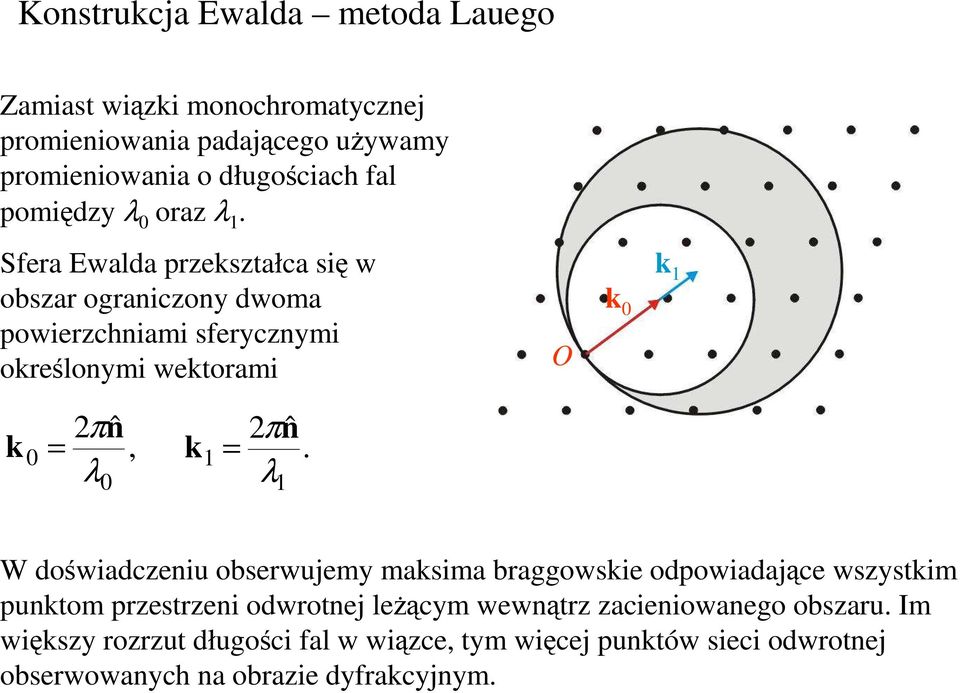

5 Konstrukcja Ewalda metoda Lauego Zamiast wiązki monochromatycznej promieniowania padającego uŝywamy promieniowania o długościach fal pomiędzy λ 0 oraz λ 1. Sfera Ewalda przekształca się w obszar ograniczony dwoma powierzchniami sferycznymi określonymi wektorami 2πnˆ 2πnˆ k 0 =, k 1 =. λ λ 0 1 O k 0 k 1 W doświadczeniu obserwujemy maksima braggowskie odpowiadające wszystkim punktom przestrzeni odwrotnej leŝącym wewnątrz zacieniowanego obszaru. Im większy rozrzut długości fal w wiązce, tym więcej punktów sieci odwrotnej obserwowanych na obrazie dyfrakcyjnym.

6 Czynnik strukturalny O ile jest spełniony warunek Lauego k k = G, amplitudę promieniowania rozproszonego F G na krysztale zawierającym N komórek elementarnych opisuje wzór FG = N n( r)exp( ig r) dv = NSG. komórka S G jest czynnikiem strukturalnym i stanowi całkę z funkcji koncentracji elektronów n(r) po jednej komórce o wierzchołku w punkcie r = 0. Jeśli w komórce elementarnej jest s atomów w połoŝeniach r j, koncentrację moŝna zapisać sumując wkłady koncentracji elektronów wszystkich atomów n j (r r j ) do koncentracji w punkcie r n( r) = s ( r r ). n j j= 1 Czynnik strukturalny moŝna zatem zapisać jako sumę całek dla wszystkich s atomów w komórce elementarnej S G = s j= 1 exp( ig r j ) n j ( r r j j )exp( ig ( r r j )) dv.

7 Czynnik atomowy Całka f j = n j ( r rj )exp( ig ( r rj )) dv stanowi czynnik atomowy, który opisuje względną amplitudę fali rozproszonej w danym kierunku. W przypadku, gdy rozkład ładunku ma symetrię sferyczną f j = 0 2 sin Gr 4π n j ( r) r dr. Gr Gdy Gr 0 (czyli k = k ), wówczas f j 0 = 4π n ( r) r dr = Z jest równy liczbie elektronów w atomie. Rozkład elektronów w atomach znajdujących się w ciele stałym, widziany dzięki dyfrakcji promieni rentgenowskich, jest zbliŝony do rozkładu elektronów w atomach swobodnych. j 2

8 Geometryczny czynnik strukturalny Geometryczny czynnik struktury S G wyraŝa zaleŝność natęŝeń interferencyjnych promieni rentgenowskich rozproszonych ugiętych na sieci krystalicznej od atomowego czynnika rozpraszania f j oraz od liczby atomów, ich rodzaju i rozmieszczenia w komórce elementarnej kryształu S G = s j= 1 f j exp( ig r Niech połoŝenie j-tego atomu w komórce elementarnej jest opisane przez wektor r j = x a + j j ). 1 + y ja2 z ja3. Wówczas, jeŝeli wybrany refleks ma w bazie sieci odwrotnej (b 1, b 2, b 3 ) współrzędne G = υ + 1b1 + υ2b2 υ3b3, geometryczny czynnik strukturalny moŝemy zapisać jako S G = s j= 1 f j exp( i2π ( υ 1 x j + υ2 y + υ3z )). j j

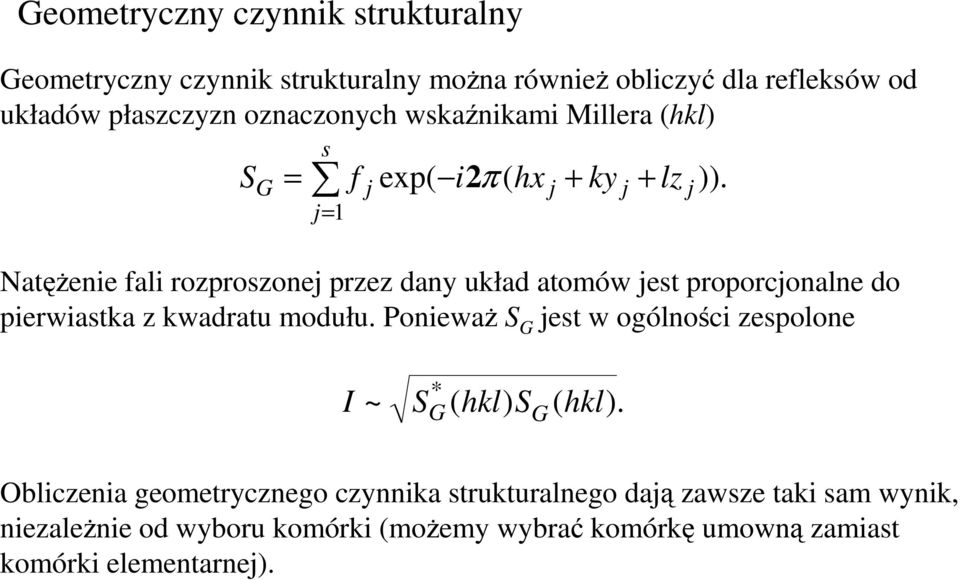

9 Geometryczny czynnik strukturalny Geometryczny czynnik strukturalny moŝna równieŝ obliczyć dla refleksów od układów płaszczyzn oznaczonych wskaźnikami Millera (hkl) S G = s j= 1 f j exp( i2π ( hx j + ky j + lz NatęŜenie fali rozproszonej przez dany układ atomów jest proporcjonalne do pierwiastka z kwadratu modułu. PoniewaŜ S G jest w ogólności zespolone j )). I ~ S * G ( hkl) S G ( hkl). Obliczenia geometrycznego czynnika strukturalnego dają zawsze taki sam wynik, niezaleŝnie od wyboru komórki (moŝemy wybrać komórkę umowną zamiast komórki elementarnej).

10 Geometryczny czynnik strukturalny - przykłady Kryształ Li o sieci regularnej przestrzennie centrowanej (bcc) Baza dwa identyczne atomy w połoŝeniach (0,0,0) oraz (1/2, 1/2,1/2). Geometryczny czynnik strukturalny: a 3 S(hkl) = f Li [e -2πi( ) + e -iπ(h + k +l) ] = = f Li [1 + e -iπ(h + k + l) ] = f Li [1 + (-1) h + k + l ] a 1 Zatem a 2 S( hkl) = 2 fli, gdy h + k 0, gdy h + k + l + l jest parzyste jest nieparzyste W przypadku kryształu litu będziemy obserwować refleksy od płaszczyzn typu (200), (110), (211), (220), etc.

11 Geometryczny czynnik strukturalny - przykłady Br a 3 Kryształ TlBr o sieci regularnej przestrzennie centrowanej (bcc) Tl połoŝenie (0,0,0); a 2 Tl a 1 Br połoŝenie (1/2, 1/2, 1/2). S( hkl) = f f Tl Tl + f f Br Br,, gdy h + k gdy h + k + l + l jest jest parzyste; nieparzyste; Obserwujemy wszystkie refleksy, jednakŝe natęŝenie poszczególnych maksimów interferencyjnych zaleŝy od wartości sumy indeksów Millera.

12 Geometryczny czynnik strukturalny - przykłady Układ regularny powierzchniowo centrowany. W układzie tym krystalizują złoto, srebro, miedź i ołów. a 3 a 1 a 2 Geometryczny czynnik strukturalny: S( hkl) = f (1 + e Baza sieci w odniesieniu do komórki regularnej: (0,0,0), (0, 1/2, 1/2), (1/2, 0, 1/2), (1/2, 1/2, 0). iπ ( k+ l) iπ ( h+ l) iπ ( h+ k) JeŜeli wszystkie wskaźniki są parzyste bądź nieparzyste, to S = 4f. Gdy tylko jeden ze wskaźników jest parzysty, wtedy dwa wykładniki będą nieparzystymi wielokrotnościami iπ, zatem S = 0. Ta sama sytuacja będzie miała miejsce, gdy jeden ze wskaźników będzie nieparzysty. Zatem nie będziemy obserwować refleksów typu (100), (110), (121), etc. + e + e ).

13 Dyfrakcja promieni rentgenowskich rys historyczny Wilhelm Conrad Röntgen odkrył w 1895 roku promieniowanie X. W 1901 roku za swoje odkrycie został uhonorowany nagrodą Nobla. Pracownia Röntgena w Instytucie Fizyki Uniwersytetu w Wurzburgu

14 Lampa rentgenowska okienko berylowe ekran katoda chłodzenie wodą anoda antykatoda promieniowanie rentgenowskie elektrony próŝnia bańka szklana włókna wolframowe Elektrony emitowane z rozgrzanej katody są przyspieszane w polu elektrycznym i ogniskowane na tarczy metalowej (antykatoda). Promieniowanie X emitowane z antykatody wychodzi przez okienka berylowe. Doświadczalnie stwierdzono, Ŝe maksimum promieniowania rentgenowskiego otrzymuje się pod kątem 10º w stosunku do antykatody, co determinuje miejsce montowania okienek berylowych.

15 Lampy rentgenowskie

16 Zasada wytwarzania promieniowania ciągłego (białego) jądro rozproszony elektron (w wyniku rozproszenia wytracił prędkość oraz zmienił kierunek ruchu) szybki elektron atom antykatody kwant promieniowania X W zaleŝności od rodzaju zderzenia, szybkie elektrony tracą róŝne ilości energii. Dlatego energia promieniowania rentgenowskiego ma widmo ciągłe. Minimalną długość kwantów promieniowania wyznaczamy ze wzoru λ min = hc 12,4 = [A]. ev V [kv]

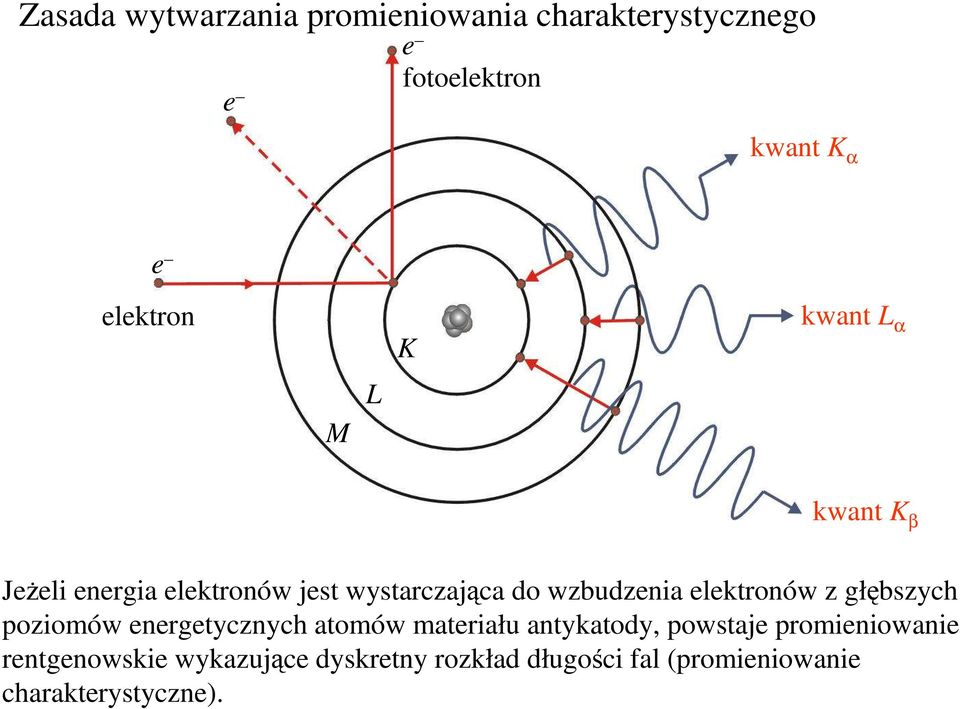

17 Zasada wytwarzania promieniowania charakterystycznego e e fotoelektron kwant K α e elektron M L K kwant L α kwant K β JeŜeli energia elektronów jest wystarczająca do wzbudzenia elektronów z głębszych poziomów energetycznych atomów materiału antykatody, powstaje promieniowanie rentgenowskie wykazujące dyskretny rozkład długości fal (promieniowanie charakterystyczne).

18 Nomenklatura linii emisyjnych M V I III I L K K α1 K α2 L α1 L β1 K β1 Serię widmową promieniowania oznacza się duŝą literą określającą powłokę, na którą przechodzi elektron. JeŜeli przejście zachodzi pomiędzy sąsiednimi powłokami atomu, wówczas odpowiadającą mu linię oznacza się symbolem α. Symbol β stosuje się wówczas, gdy przejście elektronowe zachodzi między dalszymi poziomami energetycznymi.

19 Stosunek natęŝeń promieniowania charakterystycznego M L NatęŜenie promieniowania charakterystycznego zaleŝy od prawdopodobieństwa przejść pomiędzy określonymi parami powłok. K α1 : K α2 : K β = 10 : 5 : 2 Kα 1 Kα 2 Kβ 1 Kβ 2 K Poziomy energetyczne wewnętrznych powłok elektronowych

20 NatęŜenie promieniowania rentgenowskiego lampy molibdenowej K α1 natęŝenie K α2 K β1 filtr Zr 0 0,2 0,4 0,6 0,8 1,0 λ [Å]

21 Odfiltrowanie promieniowania K β Do odfiltrowania promieniowania K β wykorzystuje się duŝą zmianę absorpcji obserwowaną w sąsiedztwie progu absorpcji K. Przy doborze materiału filtrów zaleca się uŝywanie jako filtru płytki z pierwiastka o liczbie atomowej mniejszej o 1 lub 2 od materiału antykatody lampy. W tych warunkach próg absorpcji przypada pomiędzy długościami linii K α oraz K β. Przykładem moŝe być filtr niklowy (Z = 40) zastosowany do lampy molibdenowej (Z = 42). Ustawienie na drodze promieniowania płytki cyrkonowej o grubości 0,8 mm zmienia stosunek I( Kα ) 100. I( K ) β NatęŜenie linii K α zmniejsza się po zastosowaniu tego filtru o połowę. W celu uzyskana wiązki monochromatycznej stosuje się równieŝ monochromatory krystaliczne, np. grafit pirolityczny o wysokiej orientacji.

22 Rodzaje stosowanych materiałów antykatody oraz filtrów Anoda Napięcie przyspieszające [kv] Długość fali λ [Å] Filtr Mo 20,0 Kα1: 0,70926 Kα2: 0,71354 Kβ1: 0,63225 Zr 0,08 mm Cu 9,0 Kα1: 1,5405 Kα2: 1,54434 Kβ1: 1,39217 Ni 0,015 mm Co 7,7 Kα1: 1,78890 Kα2: 1,79279 Kβ1: 1,62073 Fe 0,012 mm Fe 7,1 Kα1: 1,93597 Kα2: 1,93991 Kβ1: 1,75654 Mn 0,011 mm

23 Historia Max Teodor Felix von Laue ( ) a α α 0 Max von Laue ustalił warunki, przy których obserwuje się maksima wiązki rozpraszanego promieniowania dyfrakcyjnego. Muszą one być spełnione jednocześnie w trzech wymiarach: a(cosα cosα ) 0 b(cos β cos β ) 0 c(cosγ cosγ ) 0 = hλ, = kλ, = lλ.

24 Eksperyment Lauego dyfrakcja promieniowania X na monokrysztale lampa rentgenowska, napięcia w zakresie od 10 do 40 kv monokryształ kolimator błona fotograficzna Wiązka promieniowania o widmie ciągłym pada na nieruchomy monokryształ, ulega dyfrakcji i jest rejestrowana na nieruchomej błonie fotograficznej. Na podstawie uzyskanych obrazów moŝna zorientować się: czy obiekt jest monokryształem, bliźniakiem czy obiektem polikrystalicznym jaka jest symetria kryształu - zakwalifikować go do jednej z 11 klas Lauego zorientować kryształ w przestrzeni zgodnie z wybraną osią w celu dalszych badań

25 Jedenaście klas Lauego Układ krystalograficzny Klasa Lauego Trójskośny Jednoskośny Rombowy Tetragonalny Heksagonalny Trygonalny Regularny 1 2/m mmm 4/m, 4/mmm 6/m, 6/mmm 3, 3m m3, m3m 1, 2, 3, 4, 6 oznacza krotność osi obrotu, cyfry ze znakiem oznaczają odpowiednie osie inwersyjne, symbol m jest stosowany dla płaszczyzny zwierciadlanej, ukośnik / umieszczony pomiędzy symbolem osi i płaszczyzny oznacza prostopadłość obu elementów symetrii.

26 Metoda proszkowa lampa sproszkowana próbka kolimator błona fotograficzna Wiązka promieniowania monochromatycznego pada na nieruchomą próbkę proszkową i ulega dyfrakcji na losowo zorientowanych osiach krystalicznych. Obraz dyfrakcyjny w postaci koncentrycznych kręgów powstaje wskutek nałoŝenia odbić braggowskich dla wszystkich moŝliwych orientacji kryształu

27 Metoda proszkowa Wiązka rozproszona na próbce sproszkowanego kryształu ma postać stoŝków promieniowania o duŝym natęŝeniu. lampa rentgenowska 2θ filtr kolimator próbka Kąt rozwarcia stoŝków moŝna obliczyć z równania Bragga s = n λ = 2d sinθ lub d = nλ. 2sinθ

28 Metoda proszkowa komora Straumannisa kolimatory lampa rentgenowska próbka Proszkowa próbka znajduje się w szklanej kapilarze. Błona fotograficzna jest umieszczona na pierścieniu wokół próbki. Układ dwóch kolimatorów chroni błonę przed oddziaływaniem promieniowania rozproszonego przez cząsteczki powietrza.

29 Metoda proszkowa obraz dyfrakcyjny w układzie Straumannisa Aby uzyskać maksima dyfrakcyjne wiązka rozproszona na róŝnych płaszczyznach krystalicznych musi być rozproszona koherentnie. Maksima dyfrakcyjne obserwuje się dla poszczególnych płaszczyzn (hkl) charakteryzujących się odległością międzypłaszczaznową d przy kątach Bragga 2θ pomiędzy wiązką padającą i rozproszoną. Jest zatem spełnione prawo Bragga d = n λ. 2 sin θ Obszary o duŝym natęŝeniu promieniowania rozproszonego na próbkach proszkowych mają kształt stoŝków.

30 Dyfraktometr Bragga-Brentano Aby uzyskać ilościową informację na temat natęŝenia wiązki dyfrakcyjnej zamiast błony fotograficznej stosuje się liczniki scyntylacyjne. Wykorzystując zautomatyzowane goniometry moŝna krok po kroku mierzyć natęŝenie promieniowania rozproszonego i rejestrować w postaci cyfrowej. Dane cyfrowe mogą być poddawane precyzyjnej analizie przy wykorzystaniu specjalistycznego oprogoramowania. Do określania struktury badanych materiałów moŝna wykorzystywać duŝo bardziej wydajne narzędzia.

31 Geometria układu Bragga-Brentano szczelina do regulacji rozbieŝności wiązki szczelina rozdzielcza szczelina detektora detektor lampa rentgenowska monochromator okrąg ogniskowania próbka szczelina Sollera θ 2θ goniometr Wiązka promieni rentgenowskich uformowana przez zestaw szczelin pada na preparat, powstały refleks dyfrakcyjny zostaje odporwadzaony przez uklad szczelin do detektora. Ognisko lampy rentgenowskiej, preparat oraz szczelina detektora znajdują się na jednym okręgu spełniając warunek ogniskowania Bragga-Brenatana.

32 Dyfraktometr w geometrii Bragga-Brentano próbka detektor lampa rentgenowska Preparat ma kształt płytki ustawionej w osi goniometru. W czasie ekspozycji jest ona obracana powolnym ruchem wokół tej osi, dzięki czemu przyjmuje róŝne połoŝenia kątowe względem wiązki promieni padających. Jednocześnie z ruchem próbki po okręgu pomiarowym przesuwa się detektor z dwukrotnie większą prędkością kątową.

33 Obraz dyfrakcyjny zarejestrowany w układzie Bragga-Brentano

34 Interpretacja obrazu dyfrakcyjnego Związek pomiędzy odległościami międzypłaszczyznowymi a stałymi sieci na przykładzie sieci tetragonalnej. Zgodnie z prawem Bragga λ = 2d sinθ, gdzie λ jest znana, natomiast θ stanowi połowę wartości połoŝenia maksimum. W przypadku sieci tetragonalnej d moŝemy obliczyć ze wzoru: d 1 2 = h 2 + k a 2 gdzie h, k, l są indeksami Millera. JeŜeli znamy wartości stałych sieciowych a i c moŝemy obliczyć połoŝenie maksimum dyfrakcyjnego. JeŜeli z kolei znamy połoŝenie maksimum, moŝemy obliczyć parametr sieci. 2 + l c 2 2, c β α γ a a α = β = γ = 90º

35 Przykłady zastosowań Określenie stopnia utlenienia miedzi wykorzystywanej w konstrukcji dachów W materiale przewaŝa faza SiO2 (czerwony kolor), obecna jest równieŝ miedź (zielony) oraz domieszka Cu2O. Nie zaobserwowano natomiast obecności CuO. W zarejestrowanym obrazie obecne są równieŝ niezidentyfikowane maksima dyfrakcyjne.

36 Przykłady zastosowań analiza fazowa Materiał o tym samym składzie chemicznym moŝe znajdować się w róŝnych fazach, które dają róŝne obrazy dyfrakcyjne.

37 Przykłady zastosowań Określenie zawartości cyrkonu skrystalizowanego w sieci trójskośnej oraz tetragonalnej. Widoczne jest jedno maksimum pochodzące w 100 % od tetragonalnego cyrkonu.

38 Przykłady zastosowań wyznaczanie wielkości ziaren krystalitów wielkość ziaren Obrazy dyfrakcyjne proszków Rh-Ni CeO 2 gdzie t wielkość krystalitów; K czynnik kształtu (przybiera wartości od 0,85 do 0,90); l długość fali; Kλ τ =, β cosθ β szerokość połówkowa maksimów (liczona w radianach); θ połoŝenie maksimum. Metoda jest dokładna w przypadku próbek o rozmiarach do 500 Å. Nie moŝna jej stosować, jeŝeli w badanym materiale występują napręŝenia.

39 Przykłady zastosowań ekspertyzy sądowe Mikrodyfrakcja na próbce tkaniny Uzyskany obraz dyfrakcyjny.

40 Przygotowanie próbek Próbki, na tyle, na ile jest to moŝliwe muszą być reprezentatywne. W dobrze przygotowanej próbce proszkowej trzeba zapewnić całkowicie losowy rozkład mikrokrystalitów. Rozmiary ziaren proszku: do badań jakościowych mesh (35 45 µm); do badań ilościowych ziarna muszą mieć rozmiary mniejsze niŝ 10 mm, co jest niełatwe do uzyskania.

41 Przygotowanie próbek Preparat powinien mieć płaską i gładką powierzchnię. Technika formowania preparatu polega na napełnianiu sproszkowaną próbką okienka w aluminiowym uchwycie i delikatnym nacisku na wyrównaniu powierzchni preparatu szklaną płytką. Grubość preparatu wynosi zwykle 1-1,5 mm. By uniknąć steksturowania preparatu, próbkę proszku miesza się z łatwo schnącym lakierem i nanosi na zwykłe szkiełko mikroskopowe. Materiały polikrystaliczne lite mogą być do pomiarów uŝywane bezpośrednio.

42 Przygotowanie próbek przykłady uchwytów do próbek Płytka krzemowa cięta wzdłuŝ płaszczyzny (510) Płytka kwarcowa z wgłębieniem wyciętym wzdłuŝ kierunku odchylonego o 6º od płaszczyzny (0001) Płaskie uchwyty do próbek o zerowym tle promieniowania rozproszonego, montaŝ dokonywany jest z wykorzystaniem wazeliny

43 Przygotowanie próbek montaŝ boczny Przygotowanie próbek glinek do pomiarów XRD montaŝ boczny MontaŜ sprasowanych próbek

44 Zalety techniki XRD technika nieniszcząca, niewielkie ilości próbek potrzebne do badań; stosunkowo szybka; umoŝliwia identyfikację struktury oraz faz występujących w preparacie (bez określenia składu pierwiastkowego); umoŝliwia określenie w sposób ilościowy koncentracji danej fazy w materiale; w większości przypadków stosuje się badania próbek proszkowych; technika pozwala na określenie stopnia krystalizacji materiału, rozmiarów ziaren (materiały polikrystaliczne) oraz orientacji (badania tekstury).

45 Ograniczenia makroskopowe ilości próbek; w większości przypadków wymagane jest wykonanie dodatkowych badań w celu określenia składu chemicznego; złoŝone obrazy dyfrakcyjne uzyskane z materiałów o mieszanym składzie faz utrudniają ich identyfikację.
