DOKUMENTACJA PROJEKTOWA

Transkrypt

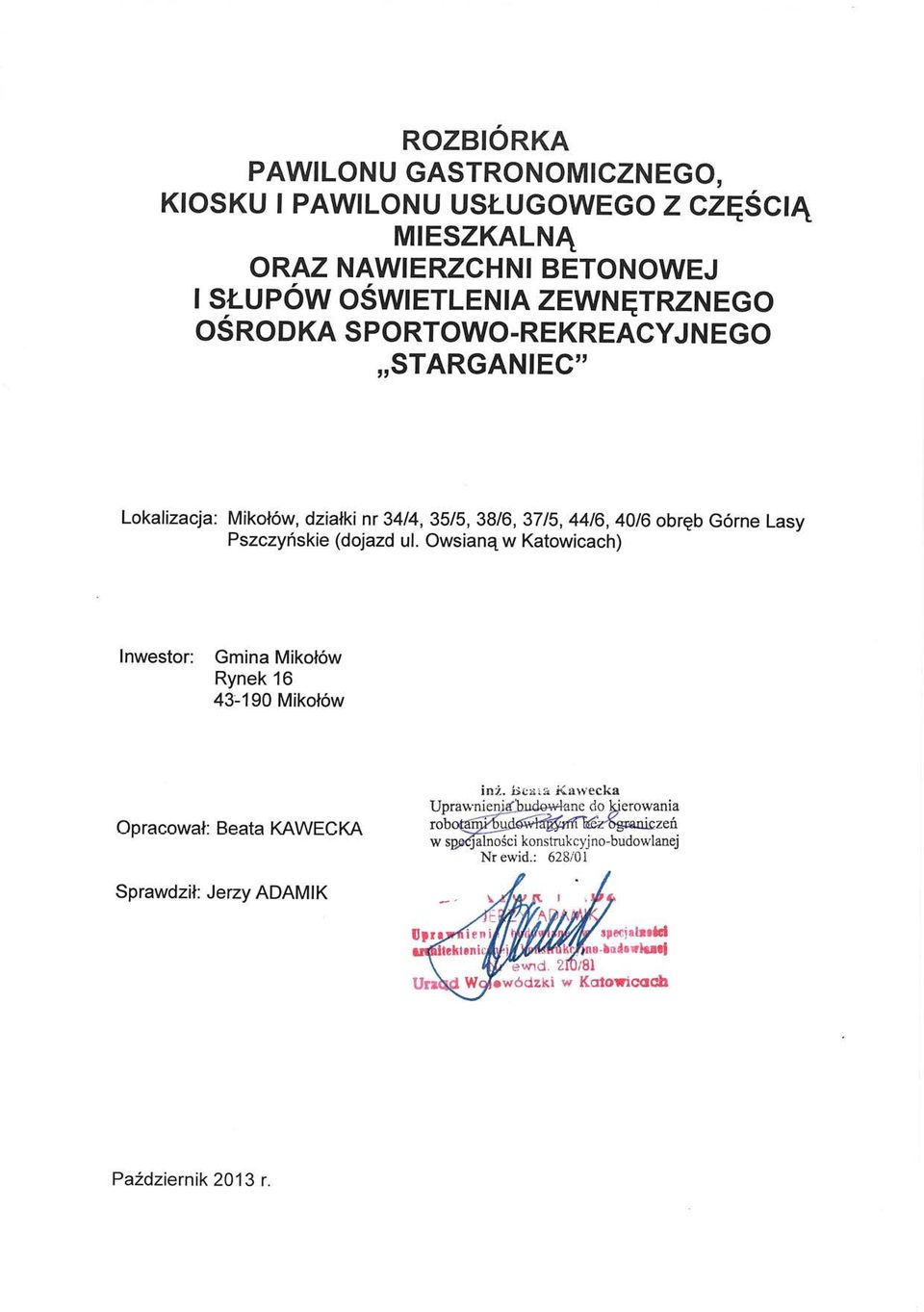

1 DOKUMENTACJA PROJEKTOWA Nazwa zamówienia: Rozbiórka pawilonu gastronomicznego, kiosku i pawilonu usługowego z częścią mieszkalną oraz nawierzchni betonowej i słupów oświetlenia zewnętrznego Ośrodka Sportowo-Rekracyjnego STARGANIEC Kod zamówienia według CPV: Roboty budowlane Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne Adres obiektu: Mikołów, działki nr 34/4, 35/5, 38/6, 37/5, 44/6, 40/6 obręb Górne Lasy Pszczyńskie (dojazd ul. Owsianą w Katowicach) Zamawiający: Gmina Mikołów, Rynek 16, Mikołów Spis zawartości dokumentacji: 1. Opis obiektu i zakresu oraz sposobu prowadzenia robót rozbiórkowych 2. Specyfikacja techniczna wykonania i odbioru robót budowlanych. 3. Dokumentacja fotograficzna 4. Mapa lokalizacja obiektu Autor opracowania: Beata Kawecka (pkt 1, 2, 3) Jerzy Adamik (pkt 1) Data opracowania: październik 2013r.

2

3

4

5

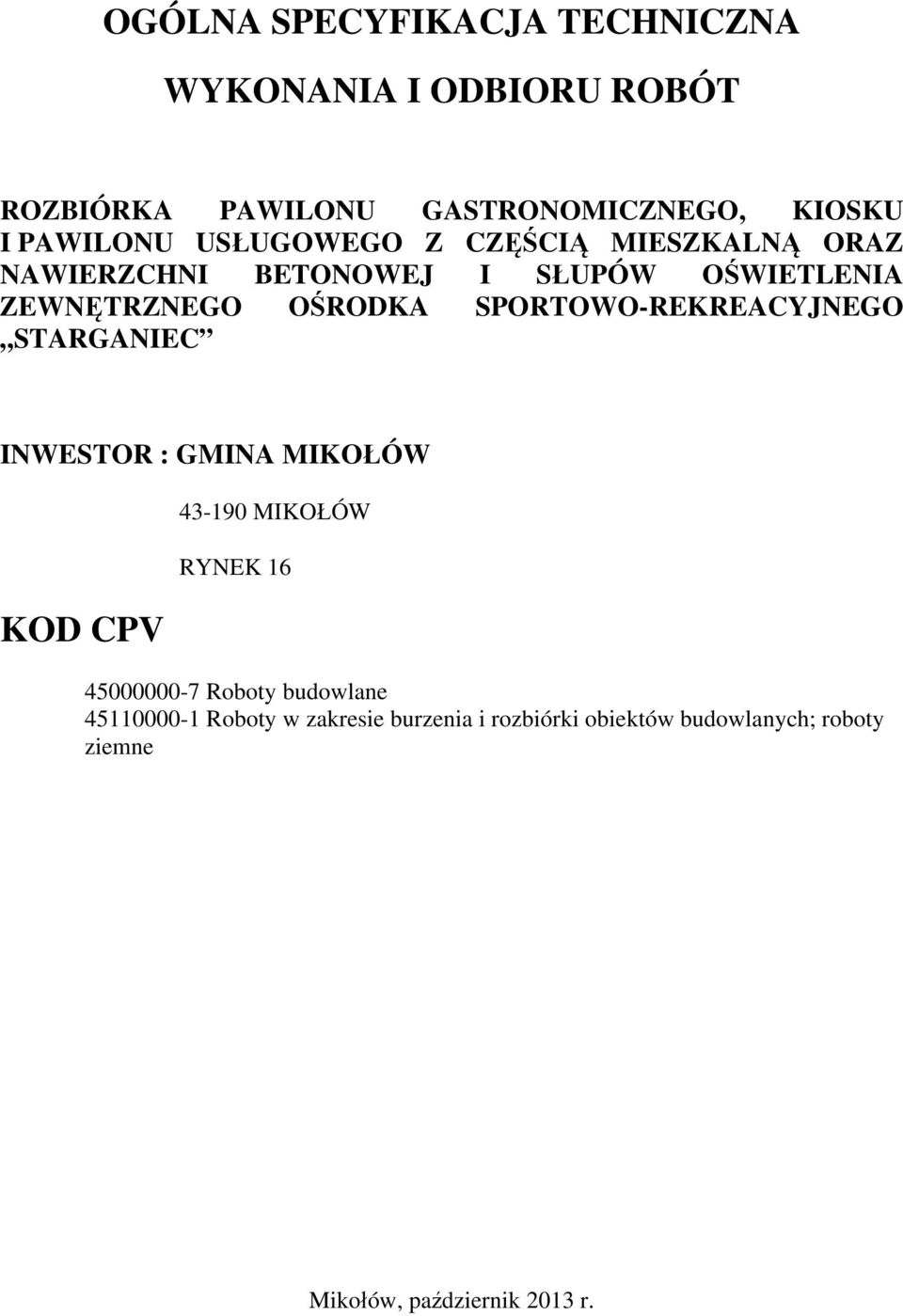

6 OGÓLNA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ROZBIÓRKA PAWILONU GASTRONOMICZNEGO, KIOSKU I PAWILONU USŁUGOWEGO Z CZĘŚCIĄ MIESZKALNĄ ORAZ NAWIERZCHNI BETONOWEJ I SŁUPÓW OŚWIETLENIA ZEWNĘTRZNEGO OŚRODKA SPORTOWO-REKREACYJNEGO STARGANIEC INWESTOR : GMINA MIKOŁÓW KOD CPV MIKOŁÓW RYNEK Roboty budowlane Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne Mikołów, październik 2013 r.

7 1. Nazwa zamówienia 2. Przedmiot i zakres prac 2.1. Zakres stosowania ST 2.2. Zakres robót objętych ST 3. Opis robót tymczasowych i prac towarzyszących 4. Informacja o terenie budowy 4.1. organizacja robót budowlanych 4.2. zabezpieczenie interesu osób trzecich 4.3. ochrona środowiska 4.4. warunki bezpieczeństwa pracy 4.5. zaplecze dla potrzeb wykonawcy 4.6. nazwa i kod CPV 4.7. dokumenty budowy 5. Wymagania dotyczące właściwości wyrobów budowlanych 6. Wymagania dotyczące środków transportu, sprzętu i maszyn 7. Wymagania dotyczące wykonania robót budowlanych 8. Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych 9. Wymagania dotyczące przedmiaru i obmiaru robót 10. Opis sposobu odbioru robót budowlanych i podstawy płatności 11. Dokumenty odniesienia 1

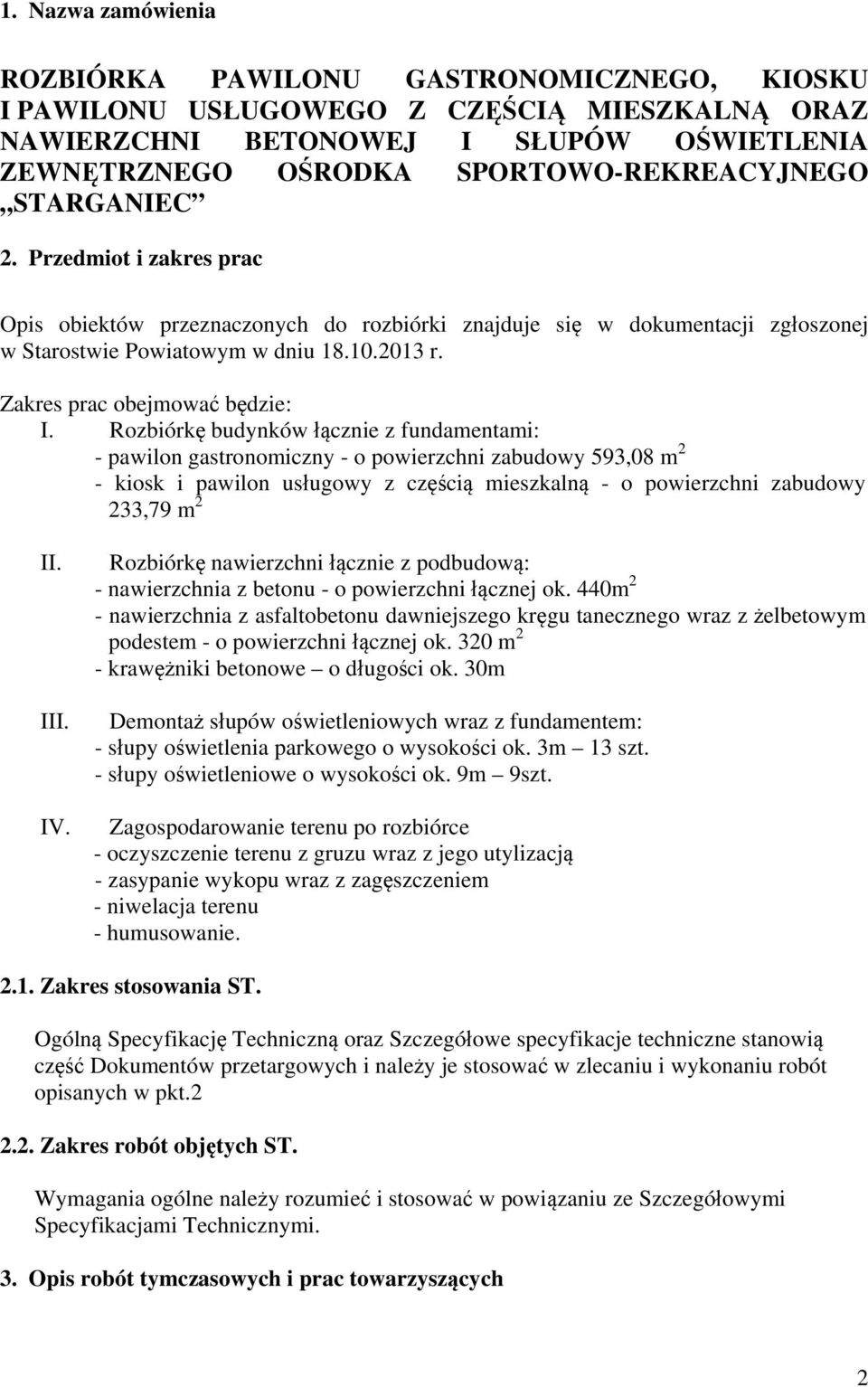

8 1. Nazwa zamówienia ROZBIÓRKA PAWILONU GASTRONOMICZNEGO, KIOSKU I PAWILONU USŁUGOWEGO Z CZĘŚCIĄ MIESZKALNĄ ORAZ NAWIERZCHNI BETONOWEJ I SŁUPÓW OŚWIETLENIA ZEWNĘTRZNEGO OŚRODKA SPORTOWO-REKREACYJNEGO STARGANIEC 2. Przedmiot i zakres prac Opis obiektów przeznaczonych do rozbiórki znajduje się w dokumentacji zgłoszonej w Starostwie Powiatowym w dniu r. Zakres prac obejmować będzie: I. Rozbiórkę budynków łącznie z fundamentami: - pawilon gastronomiczny - o powierzchni zabudowy 593,08 m 2 - kiosk i pawilon usługowy z częścią mieszkalną - o powierzchni zabudowy 233,79 m 2 II. III. IV. Rozbiórkę nawierzchni łącznie z podbudową: - nawierzchnia z betonu - o powierzchni łącznej ok. 440m 2 - nawierzchnia z asfaltobetonu dawniejszego kręgu tanecznego wraz z żelbetowym podestem - o powierzchni łącznej ok. 320 m 2 - krawężniki betonowe o długości ok. 30m Demontaż słupów oświetleniowych wraz z fundamentem: - słupy oświetlenia parkowego o wysokości ok. 3m 13 szt. - słupy oświetleniowe o wysokości ok. 9m 9szt. Zagospodarowanie terenu po rozbiórce - oczyszczenie terenu z gruzu wraz z jego utylizacją - zasypanie wykopu wraz z zagęszczeniem - niwelacja terenu - humusowanie Zakres stosowania ST. Ogólną Specyfikację Techniczną oraz Szczegółowe specyfikacje techniczne stanowią część Dokumentów przetargowych i należy je stosować w zlecaniu i wykonaniu robót opisanych w pkt Zakres robót objętych ST. Wymagania ogólne należy rozumieć i stosować w powiązaniu ze Szczegółowymi Specyfikacjami Technicznymi. 3. Opis robót tymczasowych i prac towarzyszących 2

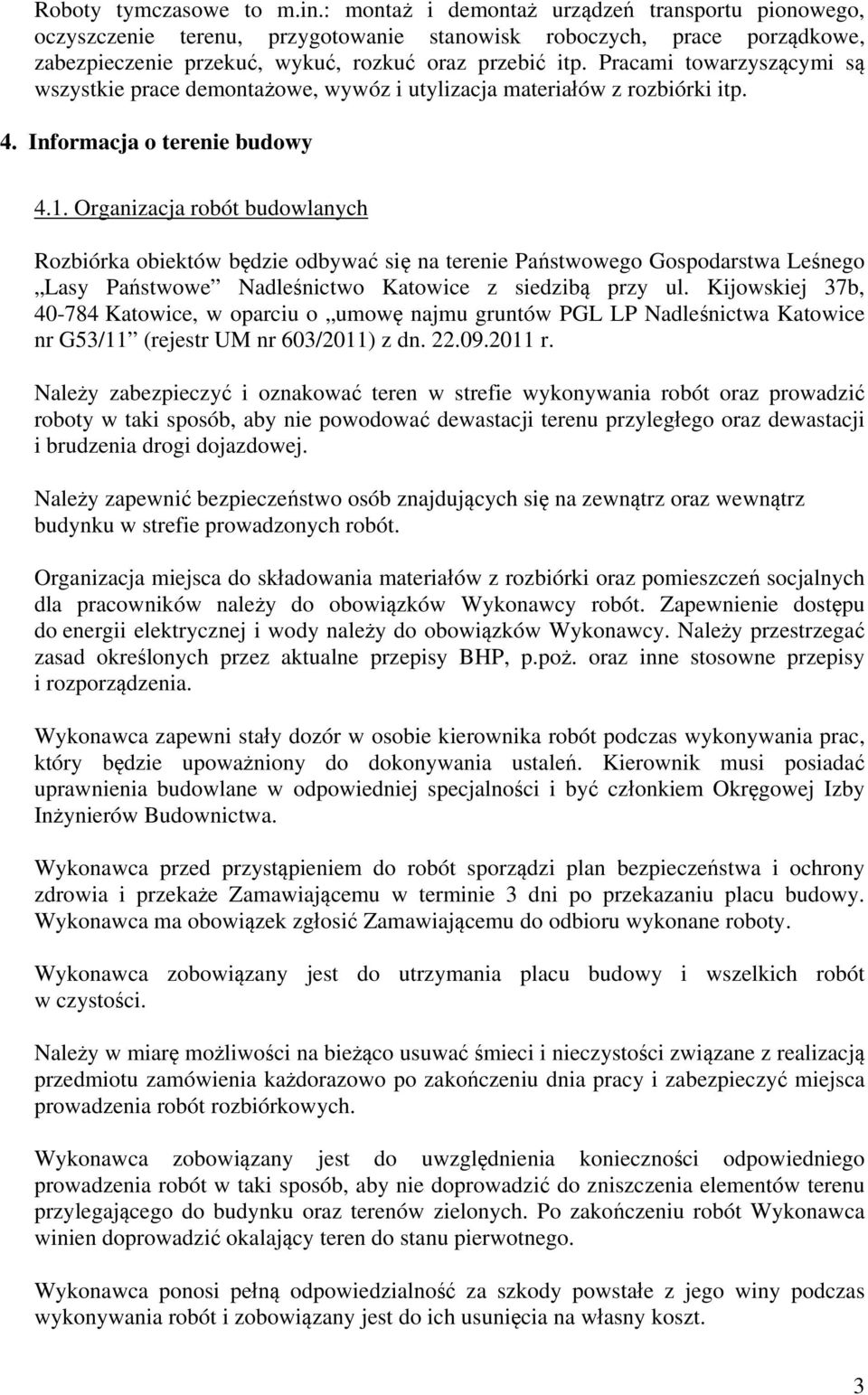

9 Roboty tymczasowe to m.in.: montaż i demontaż urządzeń transportu pionowego, oczyszczenie terenu, przygotowanie stanowisk roboczych, prace porządkowe, zabezpieczenie przekuć, wykuć, rozkuć oraz przebić itp. Pracami towarzyszącymi są wszystkie prace demontażowe, wywóz i utylizacja materiałów z rozbiórki itp. 4. Informacja o terenie budowy 4.1. Organizacja robót budowlanych Rozbiórka obiektów będzie odbywać się na terenie Państwowego Gospodarstwa Leśnego Lasy Państwowe Nadleśnictwo Katowice z siedzibą przy ul. Kijowskiej 37b, Katowice, w oparciu o umowę najmu gruntów PGL LP Nadleśnictwa Katowice nr G53/11 (rejestr UM nr 603/2011) z dn r. Należy zabezpieczyć i oznakować teren w strefie wykonywania robót oraz prowadzić roboty w taki sposób, aby nie powodować dewastacji terenu przyległego oraz dewastacji i brudzenia drogi dojazdowej. Należy zapewnić bezpieczeństwo osób znajdujących się na zewnątrz oraz wewnątrz budynku w strefie prowadzonych robót. Organizacja miejsca do składowania materiałów z rozbiórki oraz pomieszczeń socjalnych dla pracowników należy do obowiązków Wykonawcy robót. Zapewnienie dostępu do energii elektrycznej i wody należy do obowiązków Wykonawcy. Należy przestrzegać zasad określonych przez aktualne przepisy BHP, p.poż. oraz inne stosowne przepisy i rozporządzenia. Wykonawca zapewni stały dozór w osobie kierownika robót podczas wykonywania prac, który będzie upoważniony do dokonywania ustaleń. Kierownik musi posiadać uprawnienia budowlane w odpowiedniej specjalności i być członkiem Okręgowej Izby Inżynierów Budownictwa. Wykonawca przed przystąpieniem do robót sporządzi plan bezpieczeństwa i ochrony zdrowia i przekaże Zamawiającemu w terminie 3 dni po przekazaniu placu budowy. Wykonawca ma obowiązek zgłosić Zamawiającemu do odbioru wykonane roboty. Wykonawca zobowiązany jest do utrzymania placu budowy i wszelkich robót w czystości. Należy w miarę możliwości na bieżąco usuwać śmieci i nieczystości związane z realizacją przedmiotu zamówienia każdorazowo po zakończeniu dnia pracy i zabezpieczyć miejsca prowadzenia robót rozbiórkowych. Wykonawca zobowiązany jest do uwzględnienia konieczności odpowiedniego prowadzenia robót w taki sposób, aby nie doprowadzić do zniszczenia elementów terenu przylegającego do budynku oraz terenów zielonych. Po zakończeniu robót Wykonawca winien doprowadzić okalający teren do stanu pierwotnego. Wykonawca ponosi pełną odpowiedzialność za szkody powstałe z jego winy podczas wykonywania robót i zobowiązany jest do ich usunięcia na własny koszt. 3

10 Należy podjąć wszelkie środki mające na celu ograniczenia uciążliwości związanych z hałasem. Wszelkie materiały oraz gruz pochodzący z demontażu należy złożyć w miejscu uzgodnionym wcześniej z Zamawiającym, a następnie wywieźć odpowiednimi jednostkami transportowymi na składowisko odpadów. Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową, za jakość wykonanych robót oraz za ich zgodność z dokumentacją projektową oraz niniejszą specyfikacją Zabezpieczenie interesu osób trzecich Przewidywany do wykonania zakres prac nie narusza interesów osób trzecich, gdyż roboty będą prowadzone w obrębie terenu działek wymienionych w dokumentacji, tj. działek o nr 34/4, 35/5, 38/6, 37/5, 44/6, 40/6 obręb Górne Lasy Pszczyńskie. Należy zachować szczególną ostrożność w trakcie prowadzenia robót demontażowych, rozbiórkowych i wyburzeniowych. W tym celu Wykonawca ma obowiązek podjąć niezbędne środki ostrożności mające na celu wyeliminować ryzyka związane z rozbiórką budynku oraz przy robotach stwarzających zagrożenie dla ludzi Ochrona środowiska Wykonywane prace budowlane nie mają ujemnego wpływu na środowisko naturalne. Wykonawca, jako wytwórca odpadów ma obowiązek ich usunięcia i utylizacji. Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót stosowne przepisy dotyczące ochrony środowiska naturalnego Warunki bezpieczeństwa pracy Wszystkie roboty należy prowadzić zgodnie z zasadami BHP, przepisami Prawa Budowlanego obowiązującymi na dzień prowadzenia robót - pod nadzorem osoby uprawnionej do kierowania robotami w odpowiedniej specjalności. Załoga wykonawcy powinna przed rozpoczęciem prac być przeszkolona w zakresie BHP i technologii prowadzonych prac, a także posiadać aktualne badania lekarskie w tym wysokościowe. W skład załogi wykonawcy powinni wchodzić specjaliści o odpowiednich kwalifikacjach zawodowych. BHP ogólne: - załoga powinna być zaopatrzona w sprzęt ochrony osobistej: rękawice, okulary ochronne itp.; - miejsce prowadzonych robót oznakowane i zabezpieczone przed dostępem osób nieupoważnionych; - stan techniczny narzędzi pracy i sprzętu należy sprawdzać bezpośrednio przed ich użyciem. 4

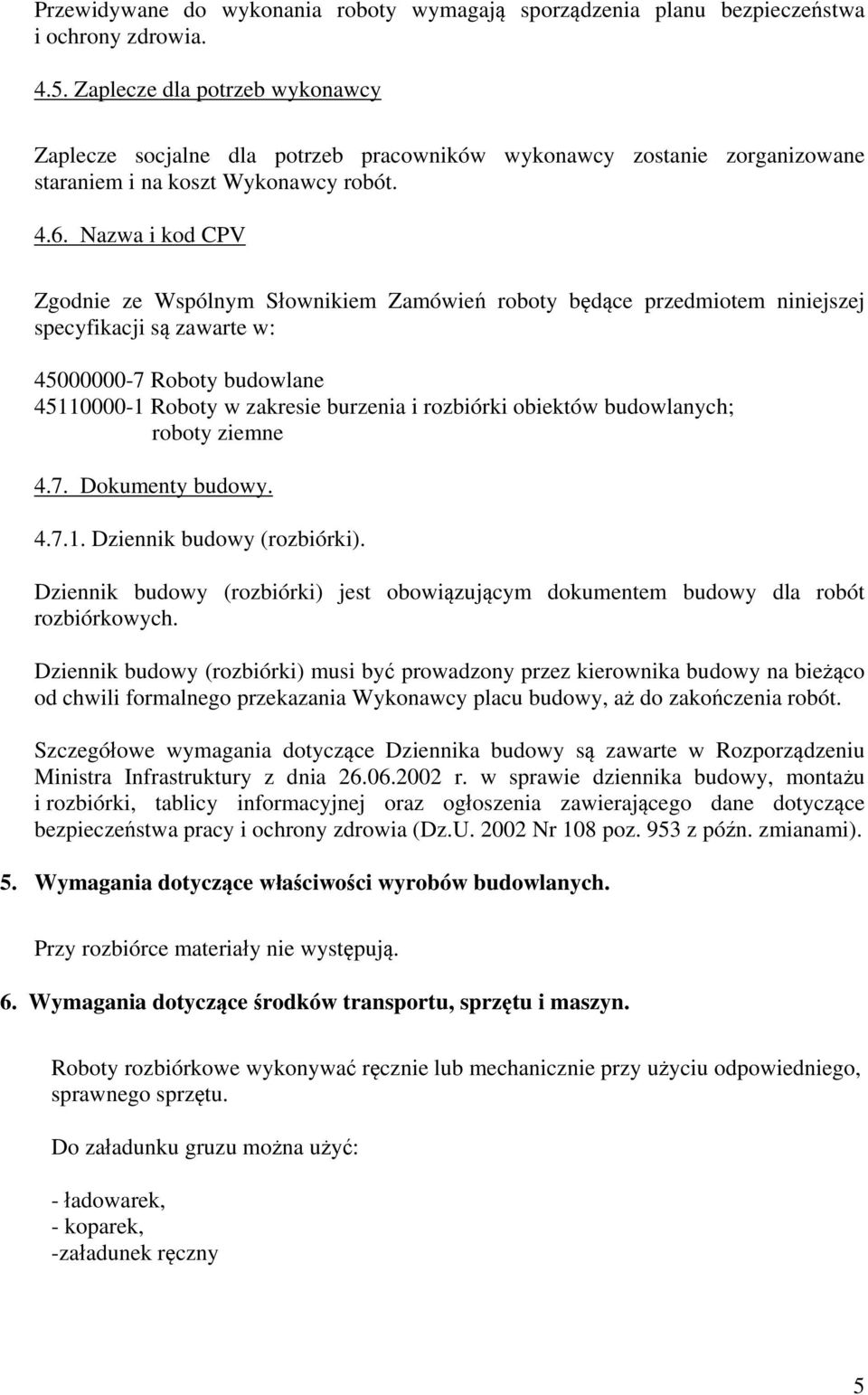

11 Przewidywane do wykonania roboty wymagają sporządzenia planu bezpieczeństwa i ochrony zdrowia Zaplecze dla potrzeb wykonawcy Zaplecze socjalne dla potrzeb pracowników wykonawcy zostanie zorganizowane staraniem i na koszt Wykonawcy robót Nazwa i kod CPV Zgodnie ze Wspólnym Słownikiem Zamówień roboty będące przedmiotem niniejszej specyfikacji są zawarte w: Roboty budowlane Roboty w zakresie burzenia i rozbiórki obiektów budowlanych; roboty ziemne 4.7. Dokumenty budowy Dziennik budowy (rozbiórki). Dziennik budowy (rozbiórki) jest obowiązującym dokumentem budowy dla robót rozbiórkowych. Dziennik budowy (rozbiórki) musi być prowadzony przez kierownika budowy na bieżąco od chwili formalnego przekazania Wykonawcy placu budowy, aż do zakończenia robót. Szczegółowe wymagania dotyczące Dziennika budowy są zawarte w Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz.U Nr 108 poz. 953 z późn. zmianami). 5. Wymagania dotyczące właściwości wyrobów budowlanych. Przy rozbiórce materiały nie występują. 6. Wymagania dotyczące środków transportu, sprzętu i maszyn. Roboty rozbiórkowe wykonywać ręcznie lub mechanicznie przy użyciu odpowiedniego, sprawnego sprzętu. Do załadunku gruzu można użyć: - ładowarek, - koparek, -załadunek ręczny 5

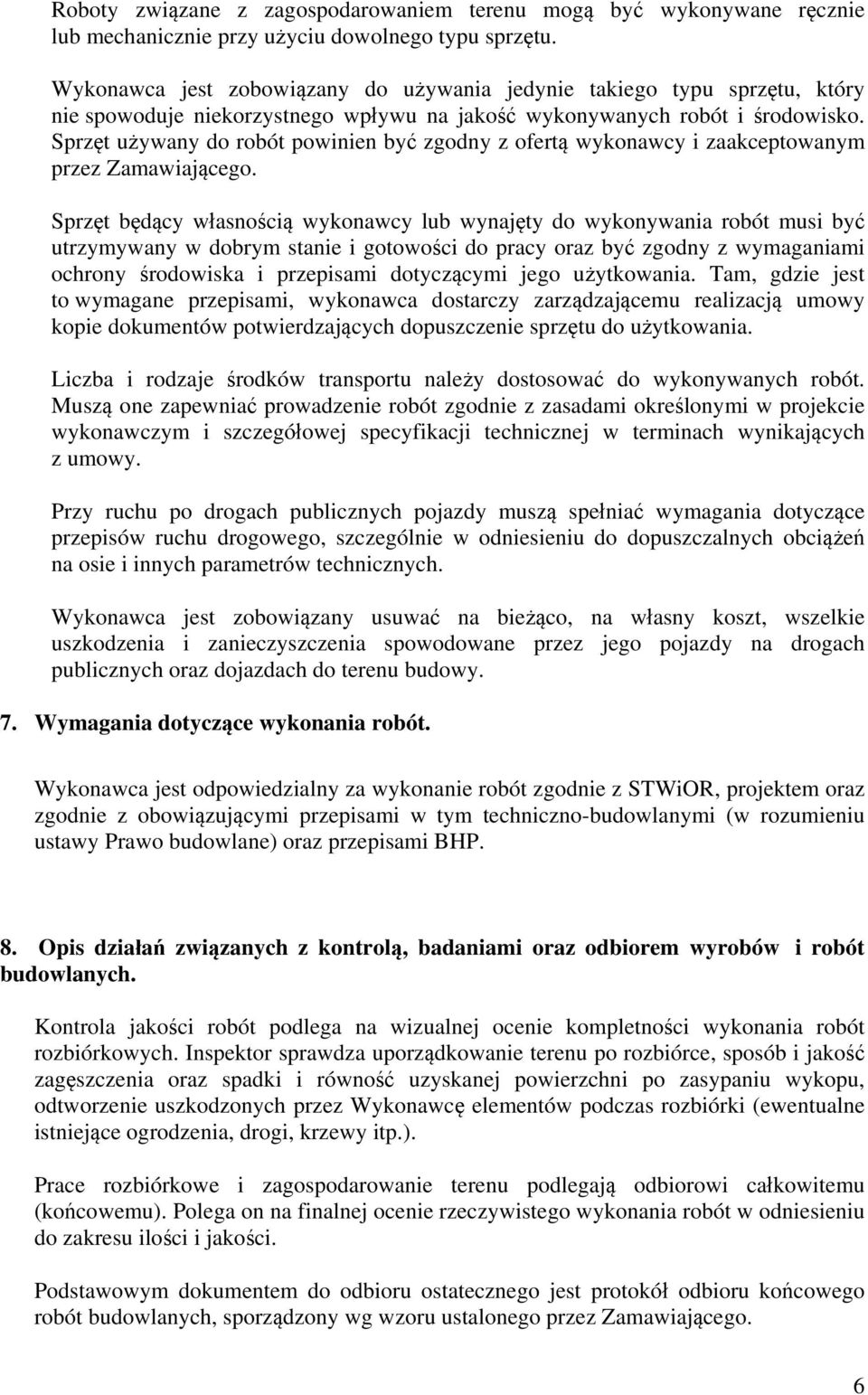

12 Roboty związane z zagospodarowaniem terenu mogą być wykonywane ręcznie lub mechanicznie przy użyciu dowolnego typu sprzętu. Wykonawca jest zobowiązany do używania jedynie takiego typu sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót i środowisko. Sprzęt używany do robót powinien być zgodny z ofertą wykonawcy i zaakceptowanym przez Zamawiającego. Sprzęt będący własnością wykonawcy lub wynajęty do wykonywania robót musi być utrzymywany w dobrym stanie i gotowości do pracy oraz być zgodny z wymaganiami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Tam, gdzie jest to wymagane przepisami, wykonawca dostarczy zarządzającemu realizacją umowy kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania. Liczba i rodzaje środków transportu należy dostosować do wykonywanych robót. Muszą one zapewniać prowadzenie robót zgodnie z zasadami określonymi w projekcie wykonawczym i szczegółowej specyfikacji technicznej w terminach wynikających z umowy. Przy ruchu po drogach publicznych pojazdy muszą spełniać wymagania dotyczące przepisów ruchu drogowego, szczególnie w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. Wykonawca jest zobowiązany usuwać na bieżąco, na własny koszt, wszelkie uszkodzenia i zanieczyszczenia spowodowane przez jego pojazdy na drogach publicznych oraz dojazdach do terenu budowy. 7. Wymagania dotyczące wykonania robót. Wykonawca jest odpowiedzialny za wykonanie robót zgodnie z STWiOR, projektem oraz zgodnie z obowiązującymi przepisami w tym techniczno-budowlanymi (w rozumieniu ustawy Prawo budowlane) oraz przepisami BHP. 8. Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robót budowlanych. Kontrola jakości robót podlega na wizualnej ocenie kompletności wykonania robót rozbiórkowych. Inspektor sprawdza uporządkowanie terenu po rozbiórce, sposób i jakość zagęszczenia oraz spadki i równość uzyskanej powierzchni po zasypaniu wykopu, odtworzenie uszkodzonych przez Wykonawcę elementów podczas rozbiórki (ewentualne istniejące ogrodzenia, drogi, krzewy itp.). Prace rozbiórkowe i zagospodarowanie terenu podlegają odbiorowi całkowitemu (końcowemu). Polega on na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do zakresu ilości i jakości. Podstawowym dokumentem do odbioru ostatecznego jest protokół odbioru końcowego robót budowlanych, sporządzony wg wzoru ustalonego przez Zamawiającego. 6

13 Do odbioru Wykonawca zobowiązany jest przedstawić potwierdzone w Starostwie Powiatowym oświadczenie geodety o złożeniu wniosku o naniesienie zmian na mapy Powiatowego Ośrodka Dokumentacji Geodezyjno Kartograficznej w Mikołowie z danymi w postaci cyfrowej (wektorowej) z zachowaniem prawidłowej topologii obiektu. Wszystkie roboty należy wykonywać zgodnie z Warunkami technicznymi wykonania robót. 9. Wymagania dotyczące przedmiaru i obmiaru robót Wykonanie robót rozbiórkowych, oczyszczenie i zagospodarowania terenu objęte jest zleceniem ryczałtowym. 10. Opis sposobu odbioru robót budowlanych i podstawy płatności Po zakończeniu wszystkich robót wykonawca pisemnie poinformuje Zamawiającego o ich zakończeniu i zgłosi gotowość do odbioru. Przewiduje się możliwość dokonania odbioru częściowego oraz dokonanie odbioru końcowego, na podstawie zgłoszenia Wykonawcy gotowości do odbioru zrealizowanego przedmiotu zamówienia, które winno nastąpić przed upływem umownego terminu zakończenia robót. W przypadku stwierdzenia wad przy odbiorze Zamawiający wstrzyma odbiór do czasu ich usunięcia. Do odbioru Wykonawca jest zobowiązany przygotować uszczegółowienie wyliczenia ceny ofertowej, które Zamawiającemu posłuży do przygotowania dokumentów OT. Dla robót rozbiórkowych, oczyszczenia i zagospodarowania terenu cenę oferty należy podać w formie ryczałtu. Cena oferty musi zawierać wszelkie koszty niezbędne do zrealizowania zamówienia wynikające z dokumentacji projektowej, specyfikacji technicznej wykonania i odbioru robót jak również w nich nie ujęte, a bez których nie można wykonać zamówienia. 11. Dokumenty odniesienia Ustawa z dnia r. Prawo budowlane (tekst jednolity Dz. U nr 243, poz z późn. zmianami) Ustawa z dnia r. o planowaniu i zagospodarowaniu przestrzennym (tekst jednolity Dz. U. z 2012 r. poz. 951 i 1445 z późn. zmianami) Ustawa z dnia r. Prawo zamówień publicznych (Dz.U Nr 19 poz. 177 z późn. zmianami) 7

14 Ustawa z dnia r. o samorządach zawodowych architektów, inżynierów budownictwa oraz urbanistów (tekst jednolity Dz.U.2013 Nr 932 wraz z art. 59 i 60 ustawy z dnia 15 grudnia 2000 r. Dz. U. z 2001 r. Nr 5, poz. 42) Ustawa z dnia r. Kodeks cywilny (Dz.U.1964 Nr 16, poz. 93, z późn. zm.) Ustawa z dnia Kodeks postępowania administracyjnego (tekst jednolity Dz.U nr 0 poz. 267) Ustawa z dnia r. o wyrobach budowlanych (Dz.U nr 92 poz. 881 z późn. zmianami) Ustawa z dnia r. o ochronie przeciwpożarowej (tekst jednolity Dz.U nr 178 poz z późn. zmianami) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U nr 75 poz. 690 z późn. zmianami) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (tekst jednolity Dz.U poz. 1129) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U nr 47 poz. 401) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia (Dz.U nr 120 poz. 1126) Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie dziennika, montażu i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierającego dane dotyczące bezpieczeństwa pracy i ochrony zdrowia (Dz.U nr 108 poz. 953) Rozporządzenie Ministra Infrastruktury z dnia r w sprawie warunków i trybu postępowania w sprawach rozbiórek nieużytkowanych lub niewykończonych obiektów budowlanych (Dz.U.2004 nr 198 poz. 2043) Warunki Techniczne Wykonania i Odbioru Robót, Polskie Normy, Aprobaty Techniczne 8

15 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT SST 01 Roboty rozbiórkowe 1. Wstęp 1.1. Przedmiot SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót w zakresie rozbiórki budynków wraz z fundamentami oraz rozbiórki nawierzchni betonowej oraz demontaż słupów oświetleniowych Zakres stosowania SST. Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych pkt Zakres robót objętych SST. Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót rozbiórkowych i demontażowych występujących podczas wykonywania robót objętych przedmiotem zamówienia. W zakres tych robót wchodzą: - rozebranie pokrycia z papy wraz z utylizacją - rozebranie konstrukcji dachu wraz z utylizacją - rozebranie ścian wewnętrznych i zewnętrznych (nośnych i działowych) wraz z utylizacją - rozebranie kominów wraz z utylizacją - rozebranie poszczególnych warstw podłóg i stropów wraz z utylizacją - rozebranie fundamentów i ścian fundamentowych wraz z utylizacją - odłączenie (prawdopodobnie nieczynnej) instalacji przy słupach oświetleniowych - rozebranie nawierzchnią 1.4 Określenia podstawowe. Określenia podane w niniejszej specyfikacji są zgodne z obowiązującymi przepisami oraz normami Ogólne wymagania dotyczące robót. Wykonawca jest odpowiedzialny za jakość wykonanych robót, za ich zgodność z dokumentacją projektową, SST i poleceniami inspektora nadzoru. 1

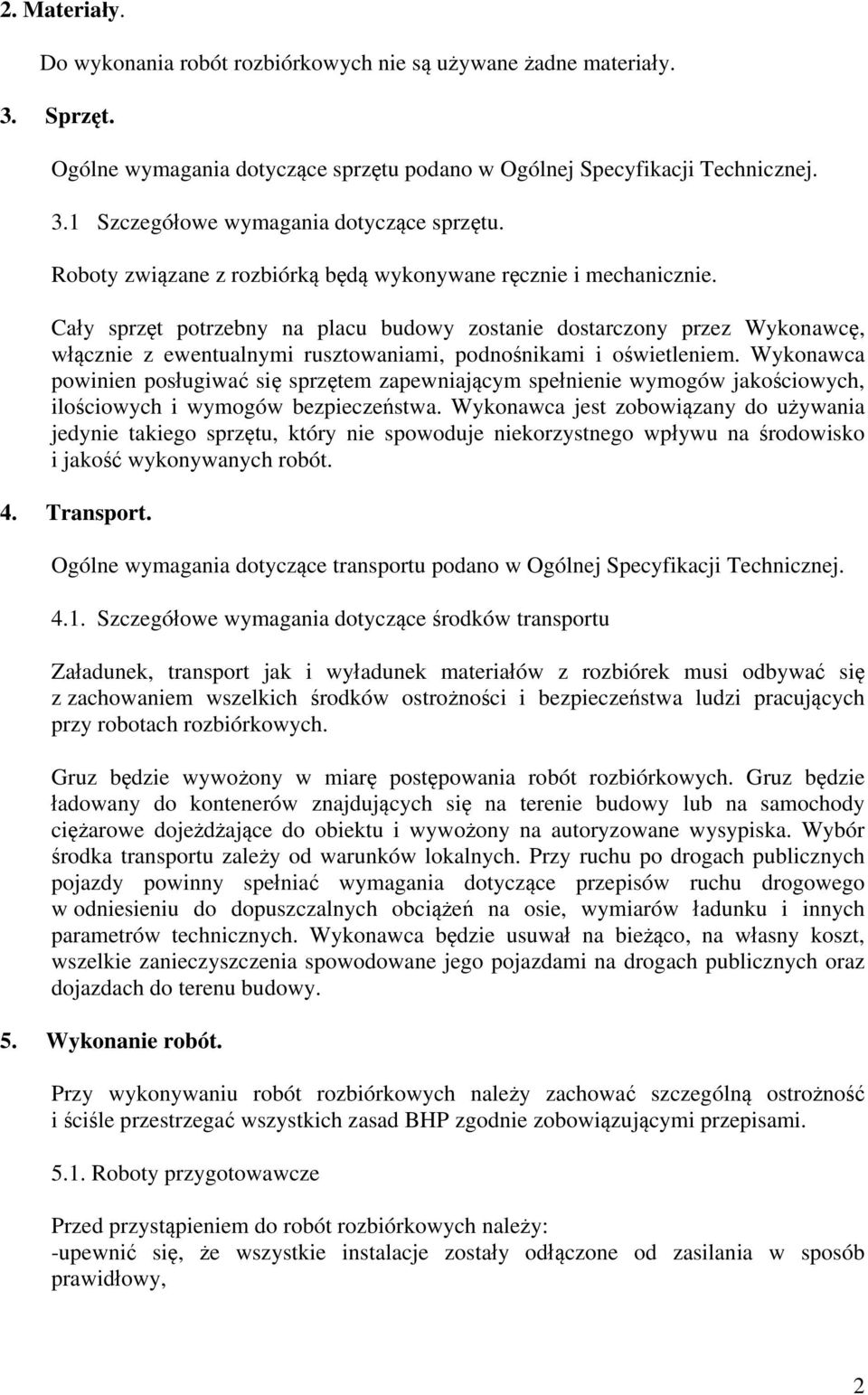

16 2. Materiały. Do wykonania robót rozbiórkowych nie są używane żadne materiały. 3. Sprzęt. Ogólne wymagania dotyczące sprzętu podano w Ogólnej Specyfikacji Technicznej. 3.1 Szczegółowe wymagania dotyczące sprzętu. Roboty związane z rozbiórką będą wykonywane ręcznie i mechanicznie. Cały sprzęt potrzebny na placu budowy zostanie dostarczony przez Wykonawcę, włącznie z ewentualnymi rusztowaniami, podnośnikami i oświetleniem. Wykonawca powinien posługiwać się sprzętem zapewniającym spełnienie wymogów jakościowych, ilościowych i wymogów bezpieczeństwa. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na środowisko i jakość wykonywanych robót. 4. Transport. Ogólne wymagania dotyczące transportu podano w Ogólnej Specyfikacji Technicznej Szczegółowe wymagania dotyczące środków transportu Załadunek, transport jak i wyładunek materiałów z rozbiórek musi odbywać się z zachowaniem wszelkich środków ostrożności i bezpieczeństwa ludzi pracujących przy robotach rozbiórkowych. Gruz będzie wywożony w miarę postępowania robót rozbiórkowych. Gruz będzie ładowany do kontenerów znajdujących się na terenie budowy lub na samochody ciężarowe dojeżdżające do obiektu i wywożony na autoryzowane wysypiska. Wybór środka transportu zależy od warunków lokalnych. Przy ruchu po drogach publicznych pojazdy powinny spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie, wymiarów ładunku i innych parametrów technicznych. Wykonawca będzie usuwał na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach publicznych oraz dojazdach do terenu budowy. 5. Wykonanie robót. Przy wykonywaniu robót rozbiórkowych należy zachować szczególną ostrożność i ściśle przestrzegać wszystkich zasad BHP zgodnie zobowiązującymi przepisami Roboty przygotowawcze Przed przystąpieniem do robót rozbiórkowych należy: -upewnić się, że wszystkie instalacje zostały odłączone od zasilania w sposób prawidłowy, 2

17 -miejsce prac oznakować zgodnie z wymogami BHP, -zapoznać pracowników z programem rozbiórki i poinstruować o bezpiecznym sposobie jej wykonania Zabezpieczenie placu budowy Przed przystąpieniem do robót rozbiórkowych, Wykonawca winien ustawić niezbędne zabezpieczenia. Teren rozbiórki należy ogrodzić w sposób uniemożliwiający przedostanie się osób nieupoważnionych w obręb prac rozbiórkowych i oznakować tablicami ostrzegawczymi. Wykonawca odpowiada za bezpieczeństwo dóbr i osób. Odpowiada też za utrzymanie czystości oraz za pyły zanieczyszczające środowisko Roboty rozbiórkowe Roboty prowadzić zgodnie z rozporządzeniem Ministra Infrastruktury z dnia r. (Dz.U. Nr 47 poz 401) w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych oraz zgodnie z rozporządzeniem MGPiB z dnia r. w sprawie warunków i trybu postępowania przy robotach rozbiórkowych nie użytkowanych, zniszczonych lub nie wykończonych obiektów budowlanych. Elementy betonowe, żelbetowe i ściany rozebrać ręcznie lub mechanicznie. Należy szczególną uwagę zwrócić na to, żeby usunięcie jednego elementu nie spowodowało nieprzewidzianego spadania lub zawalenia się innego. W celu zapobieżenia wyżej wymienionej sytuacji należy zastosować odpowiednie podstemplowanie. Materiały posegregować i odnieść lub odwieźć na miejsce składowania. Usunięcie wszystkich oblicówek (zapraw, itp.), demontaż elementów robót wykończeniowych, rurociągów, wyposażenia, wykładzin podłogowych, okładzin ścian i stropów należy wykonać bez naruszenia konstrukcji nośnych. Szczególną uwagę należy zwrócić na zabezpieczenie szkła w demontowanych oknach i ścianach przeszklonych. Materiał poza obręb budynku znosić lub spuszczać rynnami zsypowymi w sposób zabezpieczający przed uszkodzeniem. Podczas wiatru o szybkości większej niż 10m/s należy roboty wstrzymać. Podczas deszczu, śniegu i silnego wiatru nie wolno prowadzić robót na ścianach i innych wysokich konstrukcjach. W razie przewracania ścian należy odpowiednio zabezpieczyć teren, przy czym podcinanie i podkopywanie ścian dla ich przewrócenia jest zabronione. W trakcie wykonywania robót rozbiórkowych zewnętrznych należy wykonać daszki ochronne, które powinny się znajdować na wysokości nie mniejszej niż 2,4m od terenu i powinny mieć spadek 45 0 w kierunku źródła zagrożenia. Pokrycie daszków powinno być szczelne i dostatecznie wytrzymałe na przebicie przez spadające przedmioty. Używanie daszków jako rusztowań lub miejsc składowania narzędzi, sprzętu, materiałów itp. jest zabronione. W miejscu przejść i przejazdów szerokość daszka ochronnego powinna wynosić co najmniej o 1 m więcej niż szerokość przejścia lub przejazdu. 3

18 Wyburzenie przy stosowaniu materiałów wybuchowych należy prowadzić zgodnie z przepisami obowiązującymi przy robotach górniczych przez upoważnionych do tego pracowników. O terminie wykonywania robót powinno się zawiadomić wszystkich okolicznych mieszkańców, a dla zapewnienia bezpieczeństwa teren wybuchu chronić przez dostateczną liczbę wartowników. Na czas prowadzenia prac rozbiórkowych należy przygotować tymczasowe stanowisko gruzu, stali oraz innych materiałów. Materiały z rozbiórki powinny być składowane w miejscu wyrównanym do poziomu. Gromadzenie gruzu na stropach, balkonach, klatkach schodowych i innych konstrukcyjnych częściach obiektu jest zabronione. Materiały pylące i inne, które może rozwiewać wiatr należy przykryć plandekami lub siatką. Przy składowaniu materiałów z rozbiórki odległość stosów nie powinna być mniejsza niż: -0,75m od ogrodzenia i zabudowań, -5,00m od stałego stanowiska pracy. Między stosami, pryzmami lub pojedynczymi elementami należy pozostawić przejścia o szerokości co najmniej 1 m oraz przejazdy o szerokości odpowiadającej gabarytowi naładowanych środków transportowych i powiększonej : -o 2m przy ruchu jednokierunkowym i o 3 m przy ruchu dwukierunkowym środków poruszanych siłą mechaniczną, -o 0,6 m przy ruchu jednokierunkowym oraz o 0,9 m przy ruchu dwukierunkowym środków poruszanych przy pomocy siły ludzkiej. Zamawiający nie przewiduje żadnych materiałów do odzysku z rozbiórki. 5.4 Doprowadzenie placu budowy do porządku -Po zakończeniu robót rozbiórkowych, Wykonawca winien oczyścić całą strefę objętą robotami oraz tereny okoliczne. -Wykonawca winien oczyścić obszary zewnętrzne, na których osiadł pył wytworzony w trakcie robót rozbiórkowych. -Wykonawca odpowiada za wszelkie szkody powstałe z jego winy na okolicznych obiektach i terenach. -Z tego tytułu, Wykonawca ma obowiązek dokonać natychmiastowej naprawy na własny koszt wszystkich szkód znanych w momencie odbioru robót. 5.5 Wywóz gruzu Gruz będzie wywożony w miarę postępowania robót rozbiórkowych. Gruz będzie ładowany na samochody ciężarowe dojeżdżające do obiektu na terenie budowy i wywożony na autoryzowane wysypiska. 4

19 6. Kontrola jakości. Ogólne zasady kontroli jakości robót podano w Ogólnej Specyfikacji Technicznej. 7. Obmiar robót. Ogólne zasady obmiaru robót podano w Ogólnej Specyfikacji Technicznej. 8. Odbiór robót. Ogólne zasady odbioru robót podano w Ogólnej Specyfikacji Technicznej. 9. Podstawa płatności. Ogólne zasady płatności podano w Ogólnej Specyfikacji Technicznej. 5

20 SZCZEGÓŁOWE SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT 1. Wstęp SST 02 Zagospodarowanie terenu 1.1. Przedmiot SST. Przedmiotem niniejszej szczegółowej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót w zakresie robót związanych z zagospodarowaniem terenu w miejscu rozebranych budynków, nawierzchni oraz zdemontowanych słupów oświetlenia zewnętrznego Zakres stosowania SST. Szczegółowa specyfikacja techniczna jest stosowana, jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych pkt Zakres robót objętych SST. Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie robót związanych z zagospodarowaniem terenu w miejscu rozebranych budynków. W zakres tych robót wchodzą: - zasypanie wykopu po rozbiórce budynków, - niwelacja terenu, - humusowanie. 1.4 Określenia podstawowe. Określenia podane w niniejszej specyfikacji są zgodne z obowiązującymi przepisami oraz normami Ogólne wymagania dotyczące robót. Wykonawca jest odpowiedzialny za jakość wykonanych robót, za ich zgodność z dokumentacją projektową, SST i poleceniami inspektora nadzoru. 2. Materiały. Wykop zostanie zasypany piaskiem. 3. Sprzęt. Ogólne wymagania dotyczące sprzętu podano w Ogólnej Specyfikacji Technicznej. 1

21 3.1 Szczegółowe wymagania dotyczące sprzętu. Rodzaj sprzętu używanego do robót pozostawia się do wyboru przez Wykonawcę, jednakże wykonawca powinien posługiwać się sprzętem zapewniającym spełnienie wymogów jakościowych, ilościowych i wymogów bezpieczeństwa. Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na środowisko i jakość wykonywanych robót. Przypomina się o ograniczeniach w stosowaniu urządzeń o wysokim poziomie hałasu. 4. Transport. Ogólne wymagania dotyczące transportu podano w Ogólnej Specyfikacji Technicznej Szczegółowe wymagania dotyczące środków transportu Załadunek, transport i rozładunek materiałów należy przeprowadzić zgodnie z przepisami BHP i przepisami o ruchu drogowym. 5. Wykonanie robót Roboty przygotowawcze Roboty związane z zagospodarowaniem terenu należy wykonać po zakończeniu robót rozbiórkowych Zabezpieczenie placu budowy Wykonawca odpowiada za bezpieczeństwo dóbr i osób. Odpowiada też za utrzymanie czystości oraz za pyły zanieczyszczające środowisko Wykonanie robót Kolejne warstwy piasku należy układać z ubiciem mechanicznym nawierzchni, sprawdzeniem spadków i równości nawierzchni. 5.5 Doprowadzenie placu budowy do porządku -Po zakończeniu robót budowlanych, Wykonawca winien oczyścić całą strefę objętą robotami oraz tereny okoliczne. -Wykonawca odpowiada za wszelkie szkody powstałe z jego winy na okolicznych terenach. -Z tego tytułu, Wykonawca ma obowiązek dokonać natychmiastowej naprawy na własny koszt wszystkich szkód znanych w momencie odbioru robót. 6. Kontrola jakości. Ogólne zasady kontroli jakości robót podano w Ogólnej Specyfikacji Technicznej. 2

22 7. Obmiar robót. Ogólne zasady obmiaru robót podano w Ogólnej Specyfikacji Technicznej. 8. Odbiór robót. Ogólne zasady odbioru robót podano w Ogólnej Specyfikacji Technicznej. 9. Podstawa płatności. Ogólne zasady płatności podano w Ogólnej Specyfikacji Technicznej. 3

23 DOKUMENTACJA FOTOGRAFICZNA PAŹDZIERNIK 2013 R.

24 Pawilon gastronomiczny 1. 2.

25 3. 4.

26 5. 6.

27 7. strop nad parterem 8.

28 9. 10.

29 Kiosk

30 Pawilon usługowy

31

32

33

34

35

36

37 Krąg taneczny

38 Słupy oświetleniowe

39
