Funka, dnia r. Sprawozdanie za okres do roku.

Transkrypt

1 HARCERSKIE CENTRUM EDUKACJI EKOLOGICZNEJ W FUNCE C H A R Z Y K O W Y, t e l. / f a x. ( ) , Konto HCEE w Funce: BPH S.A.Oddział Chojnice nr Biuro HCEE Funka w Bydgoszczy ul. Dworcowa 56, Bydgoszcz tel. (052) , tel./fax , info@funka.pl Funka, dnia r. Końcowe sprawozdanie rzeczowe i merytoryczne z realizacji zadania: Poprawa stanu bazy szkoleniowej Harcerskiego Centrum Edukacji Ekologicznej w Funce w 2014 roku remont Sali dydaktycznej Domek Zucha wraz z zapleczem pobytowym i sanitarnym. Sprawozdanie za okres do roku. HCEE w Funce zrealizowało zadanie pod nazwą Poprawa stanu bazy szkoleniowej Harcerskiego Centrum Edukacji Ekologicznej w Funce w 2014 roku remont Sali dydaktycznej Domek Zucha wraz z zapleczem pobytowym i sanitarnym zgodnie z umowa zawartą z WFOŚiGW w Gdańsku nr WFOŚ/D/290/98/2014. Termin realizacji zadania od do Przyznane środki wydano zgodnie z punktami harmonogramu rzeczowofinansowego. Zgodnie z założeniami projektu zrealizowano i osiągnięto zakładane cele poprawiając stan bazy szkoleniowej podnosząc standard pomieszczeń i ich funkcjonalność. W ramach prac remontowych wykonano: Wymieniono poszycie podłóg z drewnianych desek mocowanych na legarach bez izolacji poziomej na wylewkę betonową z izolacją poziomą z folii i ociepleniem płytami styropianowymi o grubości 5 cm. Wykonano warstwę szlichty betonowej i ułożono panele podłogowe na warstwie podkładu. Całość powierzchni podłóg uzbrojono w listwami przypodłogowymi. Wszystkie warstwy betonu zabezpieczono płynem do gruntowania.

2 Rysunek 1 Demontaż poszycia podłogi Rysunek 2 Wylewka betonowa wraz z izolacją poziomą

3 Rysunek 3 Panele podłogowe wraz z listwami przypodłogowymi Wymieniono poszycie dachu na nowe, prace polegały na montażu nowych murułat drewnianych, krokwi, poszycia z płyty OSB, montażu nowej blacharki dekarskiej. Ocieplono stropodach warstwą wełny mineralnej o grubości 10 cm. Od strony wewnętrznej całość powierzchni zabezpieczono folią paroizolacyjną i zamontowano płyty gips karton wilgocioodporny. Zewnętrzną połać dachową pokryto papą nawierzchniową na lepik do stosowania na zimno. Rysunek 4 Demontaż starego dachu.

4 Rysunek 5 Montaż murułat i krokwi Rysunek 6 Poszycie dachu płytą OSB

5 Rysunek 7 Papa nawierzchniowa Wymieniono stolarkę okienną z okien drewnianych skrzynkowych na okna PCV z szybą zespoloną. Rysunek 8 Stare okna skrzynkowe.

6 Rysunek 9 Nowe okna PCV z szybą zespoloną. Wyremontowano powierzchnię ścian wewnętrznych technologią nabicia łat drewnianych na istniejące ściany wypełnienie przestrzeni wełną mineralną o grubości 5 cm, zabezpieczenie folią paroizolacyjną i ułożenie płyt GK wilgocioodpornych. Wykonano gipsowanie ścian i sufitów, szlifowanie i malowanie. Wymieniono 2 sztuki drzwi wewnętrznych. Rysunek 10 Remont ścian wewnętrznych.

7 Rysunek 11 Montaż płyt GK na wewnętrznych ścianach obiektu. Wykonano naprawę i częściowo wymieniono instalację elektryczną w obiekcie w tym zamontowano nową tablicę rozdzielczą z podlicznikiem energii. Wymieniono wszystkie przełączniki i gniazda sieciowe na nowe. Częściowo naprawiono i wymieniono elewację zewnętrzną. Wymieniono również lampy oświetleniowe i zastosowano świetlówki oraz żarówki w technologii LED. Wyremontowano sanitariaty w tym wykonano nowe przyłącza wodociągowe i kanalizacyjne, zamontowano na stelażach metalowych nowe ścianki działowe, powierzchnię ścian wyłożono płytą GK wilgocioodporną. Ściany i podłogi obłożono kaflami ceramicznymi. Zamontowano nową ceramikę sanitarną w ilości 4 umywalki, 4 toalety, 4 kabiny natryskowe, baterie umywalkowe sztuk 4. Wykonano w całym obiekcie wentylację grawitacyjną. Wykonano przyłącz ciepłej wody użytkowej z 2 sztuk bojlerów elektrycznych.

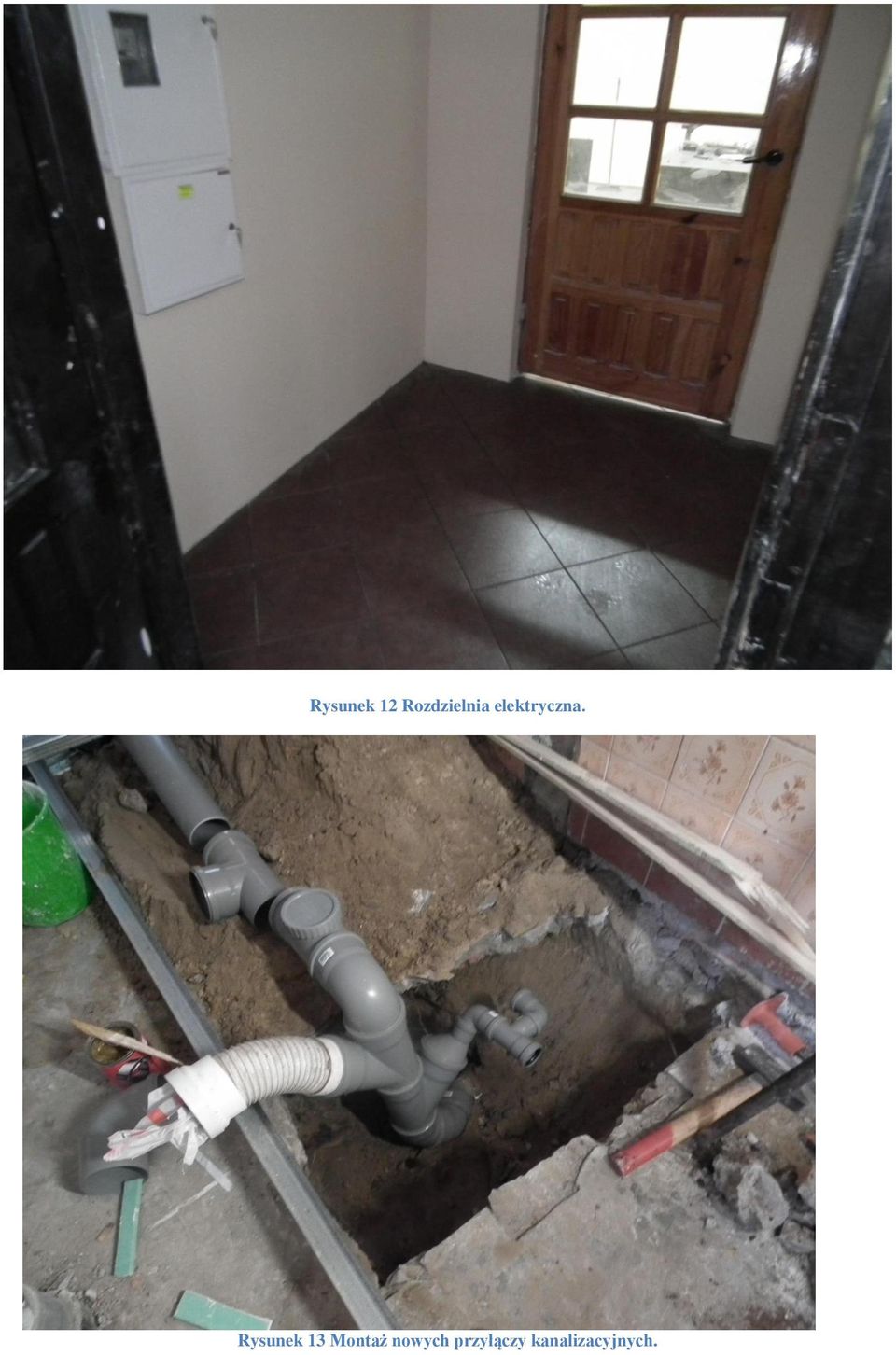

8 Rysunek 12 Rozdzielnia elektryczna. Rysunek 13 Montaż nowych przyłączy kanalizacyjnych.

9 Rysunek 14 Montaż ścian działowych na stelażu metalowym oraz instalacji wody użytkowej. Rysunek 15 Montaż płytek ceramicznych.

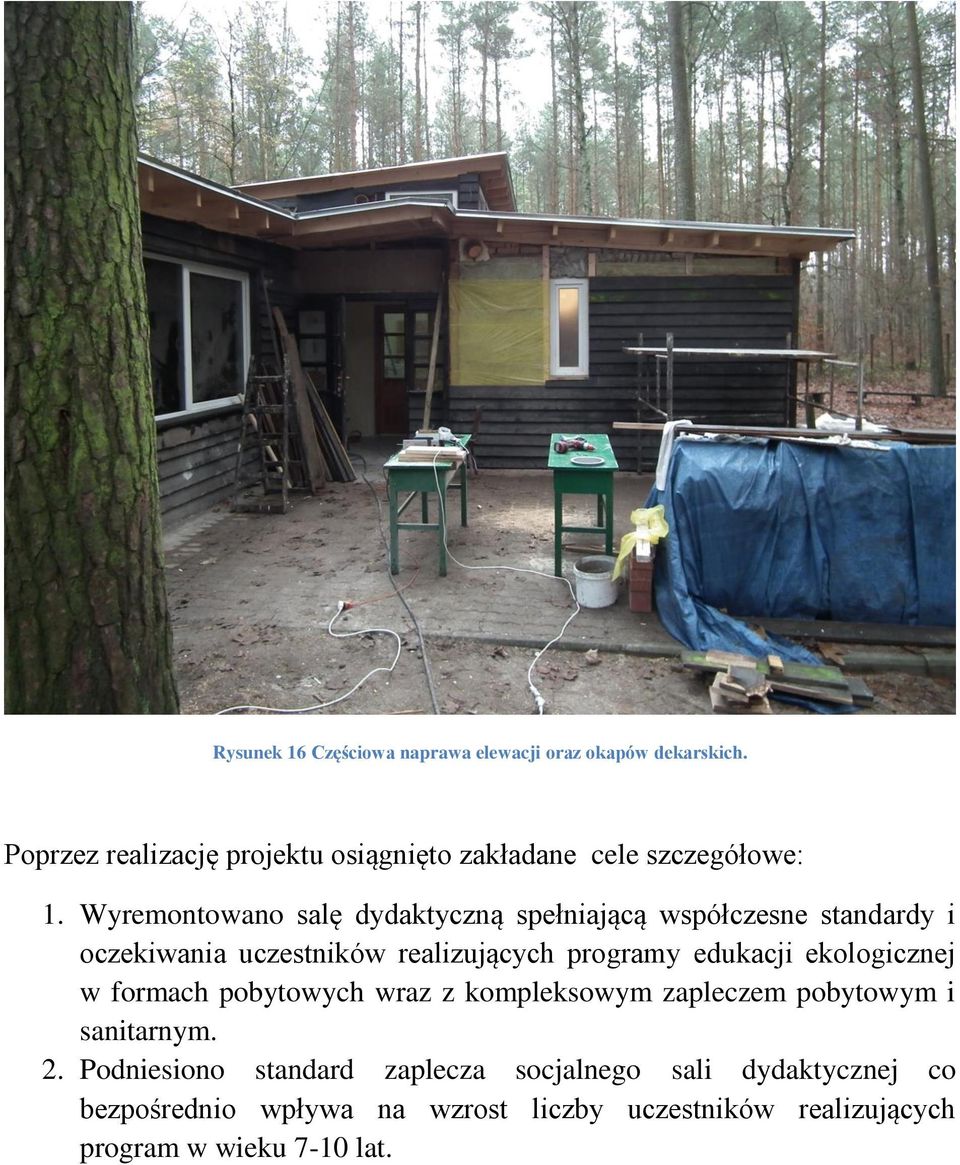

10 Rysunek 16 Częściowa naprawa elewacji oraz okapów dekarskich. Poprzez realizację projektu osiągnięto zakładane cele szczegółowe: 1. Wyremontowano salę dydaktyczną spełniającą współczesne standardy i oczekiwania uczestników realizujących programy edukacji ekologicznej w formach pobytowych wraz z kompleksowym zapleczem pobytowym i sanitarnym. 2. Podniesiono standard zaplecza socjalnego sali dydaktycznej co bezpośrednio wpływa na wzrost liczby uczestników realizujących program w wieku 7-10 lat.

11 GALERIA ZDJĘĆ PO WYKONANIU WSZYSTKICH PRAC REMONTOWYCH Rysunek 17 Sala dydaktyczna. Rysunek 18 Sala dydaktyczna 2.

12 Rysunek 19 Pomieszczenie pobytowe. Rysunek 20 Pomieszczenie pobytowe 2.

13 Rysunek 21 Sanitariaty. Rysunek 22.Informacja o dofinansowaniu przedsięwzięcia.

14 Rysunek 23 Informacja o dofinansowaniu przedsięwzięcia 2. W wyremontowanym obiekcie umieszczono tablicę informacyjną z logo Wojewódzkiego Funduszu Ochrony Środowiska i gospodarki Wodnej w Gdańsku z informacją o dofinansowaniu zadania zgodnie z regulaminem oznakowania przedsięwzięć. Sprawozdanie zamieszczono na stronie internetowej Sporządził: Eryk Gapiński Z-ca Komendanta HCEE w Funce.
