1 Prodlew Sp. z o. o. ul. Senatorska Warszawa Zakład Produkcyjny Warszawa, ul. Bliska 17 tel.: , fax: prodlew@prodlew.com.pl Przedsiębiorstwo Innowacyjne Odlewnictwa SPECODLEW Sp. z o.o. ul. Zakopiańska Kraków Budowa Zakładu Odlewnictwa w Skawinie PT SOG - Skawina Zachód działka nr 2040/8 Projekt instalacji sprężonego powietrza. Stanowisko Imię i nazwisko Data Podpis inż. Mariusz Perzyna Opracował r. mgr inż. Paweł Czapski Projektował mgr inż. Jerzy Zieliński nr upr. St-81/ r. Główny Projektant mgr inż. Janusz Sawicki r. Dyrektor ds. Technicznych mgr inż. Sławomir Pataj r. Prezes Zarządu mgr Dariusz Fajkowski r. Faza: projekt wykonawczy Nr Z : 9161 Nr projektu: Nr egzemplarza: 1

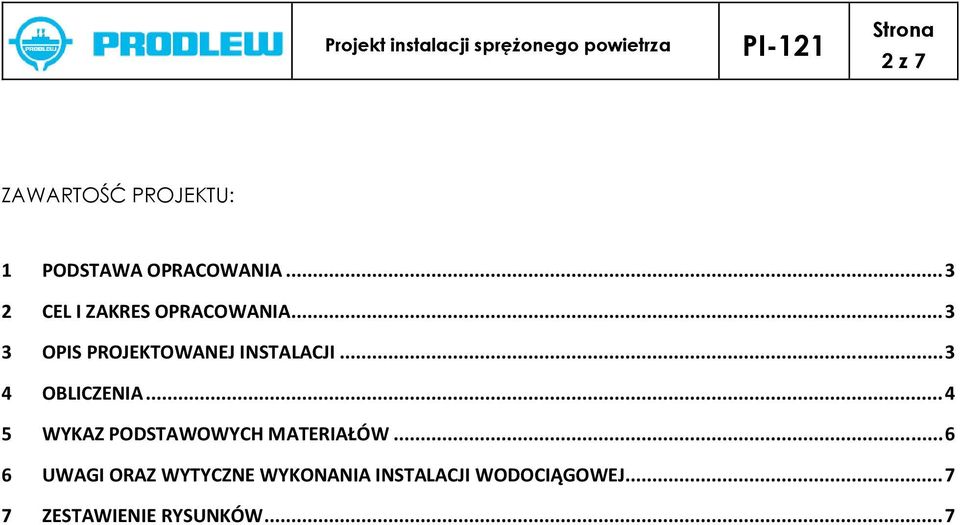

2 2 z 7 ZAWARTOŚĆ PROJEKTU: 1 PODSTAWA OPRACOWANIA CEL I ZAKRES OPRACOWANIA OPIS PROJEKTOWANEJ INSTALACJI OBLICZENIA WYKAZ PODSTAWOWYCH MATERIAŁÓW UWAGI ORAZ WYTYCZNE WYKONANIA INSTALACJI WODOCIĄGOWEJ ZESTAWIENIE RYSUNKÓW... 7

3 3 z 7 1 PODSTAWA OPRACOWANIA Umowa z inwestorem nr 04/TTP/9161/10 z dnia 12 czerwca 2010 roku, Projekt budowlany (nr arch. PB-131) z 2011 roku, wykonany przez Prodlew Sp. Z O.O., Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku (z późniejszymi zmianami) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Normy i normatywy techniczne projektowania, Uzgodnienia branżowe, Wytyczne inwestora. 2 CEL I ZAKRES OPRACOWANIA Niniejsze opracowanie jest projektem wykonawczym instalacji sprężonego powietrza w hali odlewni zlokalizowanej na terenie PT SOG Skawina Zachód, działka nr 2040/8. Projekt nie obejmuje sprężarkowni która będzie ujęta w osobnym opracowaniu wykonanym przez dostawcę urządzeń do sprężarkowni. 3 OPIS PROJEKTOWANEJ INSTALACJI Projektowana instalacja sprężonego powietrza dostarcza sprężone powietrze do poszczególnych urządzeń technologicznych w hali odlewni a także filtrów instalacji odpylających i podajników transportu pneumatycznego zlokalizowanych na zewnątrz hali lecz w pobliżu ścian zewnętrznych. Główne rurociągi instalacji są rozprowadzone wzdłuż słupów hali na wysokości ok. 5m. Podejścia w pobliże odbiorników zaprojektowano w postaci odgałęzień sprowadzonych w stronę posadzki hali i zakończonych zaworami odcinającymi. Podłączenia poszczególnych odbiorników, zaopatrzone w ewentualną dodatkową armaturę jak n.p. filtry i reduktory, zostaną wykonane przez Inwestora podczas montażu w/w odbiorników. Ponadto w różnych punktach hali zaprojektowano punkty poboru sprężonego powietrza w postaci odgałęzień zaopatrzonych w szybkozłączki do ewentualnego podłączania przenośnych narzędzi pneumatycznych. Projektowane rurociągi należy wykonać z rur stalowych bez szwu ogólnego stosowania wwg normy PN-80/H Trasy, średnice i armaturę pokazano w graficznej części opracowania.

4 4 z 7 4 OBLICZENIA Średnice rurociągów przyjęto z odpowiednich nomogramów na podstawie chwilowego zużycia sprężonego powietrza przez poszczególne odbiorniki po uwzględnieniu współczynników jednoczesności pracy. L.p. Poz. proj. 4.1 Zestawienie punktów doprowadzenia sprężonego powietrza i chwilowego zużycia Wyszczególnienie Ilość Średnica przewodu doprowadzajacego Zużycie powietrza Szt. Nm 3 /min Odlewnia precyzyjna PO-3 Tunel chłodzący (popychacz pneumatyczny) 2 3/4" 2x0.4 Tunel chłodzący (obrotnica pneumatyczna) 4 1/2" 4x0.2 Piec elektryczny tunelowy FRL6.102 (popychacz pneumatyczny) 2 3/4" 2x0.4 Piec elektryczny tunelowy FRL6.102 (obrotnica pneumatyczna) 4 1/2" 4x Stolik modelowy 12 1/2" 12x Urządzenie do wykonywania wlewów maczanych 1 1/2" 0, Stolik montażowy 4 1/2" 4x Urządzenie fluidyzacyjne 5 1/2" 5x Linia do mechanicznego wykonywania form ceramicznych 2 1/2" 2x Autoklaw 1 1/2" 0, Obijak pneumatyczny UWK " 2x Oczyszczarka wirnikowo-hakowa 1 1/2" Przecinarka PWS /2" Urządzenie do piaskowania MAMUT 1 3/4" Oczyszczarka OWT /2" Śrutownica wirnikowa z taśmą ROSLER 1 1/2" Piaskownica ROSLER 1 3/4" Oczyszczarka taśmowa TG /2" Chwytak pneumatyczny 1 1/2" Prototypowe urządzenie czyszczące 3/4" Stół ślusarski 4 1/2" 4x Wanna wodna do wytapiania wosku 1 3/4" Imadło pneumatyczne 2 1/2" 2x System czyszczenia wód potechnologicznych Z800 2 Odlewnia piaskowa PO-1 1 1/2" ro drogowa bramka piasku 0.25

5 5 z Dwuramienna mieszarka masy formierskiej Stół wibracyjny Karuzela Obracarka Ręczna polewaczka Podajnik transportu pneumatycznego 2" Autorozdzielacz 1 1/2" Zbiornik regeneratu z podajnikiem transportu pneumatycznego Zbiornik piasku z podajnikiem transportu pneumatycznego " Filtr 2" Gniazdo z mieszarko-nasypywarką AXMAN 1 1/2" Nadmuchiwarka PS-3 1 1/2" Strzelarka do rdzeni KHBS /2" Oczyszczarka OWD-1000A 1 1/2" Oczyszczarka OWD-1000B 1/2" Oczyszczarka zawieszkowa 1 3/4" Plazmaster 140W 1 1/2" Plazmaster PLA 140W 1 1/2" Filtr FP-60 1/2" Modelarnia Centrum obróbcze 3 1/2" 3x Kabina lakiernicza 1 3/4" Warsztat utrzymania ruchu Nożyce gilotynowe 1 1/2" Wydział mechaniczny 41 7 Laboratorium 1 1/2" Kontrola jakości 9 Gospodarka magazynowa i transport 10 Instalacja odpylania Filtr HCSS /4" Filtr kasetowy HISS-1.8/3.0/1.5-DWN 1 3/4" ,5 Filtr modułowy 1 3/4" Filtr kasetowy HISS-0.7/2.0/1.0-DWN 1 3/4" Filtr kasetowy HISS-1.8/4.0/1.5-DWN 3 3/4" 3x Urządzenie filtrujące UFO-2-MN-S 1 1/2" Urządzenie filtrujące UFO-2-MN-S 1 1/2" 0.7 Punkty poboru sprężonego powietrza 65 1/2" 65x0.5

6 6 z 7 5 WYKAZ PODSTAWOWYCH MATERIAŁÓW Wszystkie stosowane materiały muszą posiadać wymagane certyfikaty zgodności, aprobaty techniczne oraz deklaracje zgodności. L.p. Nazwa Wymiar [mm] Ilość 1 Rury stalowe bez szwu 108x4 120 mb 89x mb 76x3 60x3 48x3 42x3 45 mb 190 mb 105 mb 80 mb 33.5x3 120 mb 26,5x3 225 mb 21.5x3 160 mb 2 Zawory kulowe kołnierzowe do gazu PN16 108x4 4 szt. 89x3.5 1 szt. 76x3 60x3 48x3 1 szt. 7 szt. 2 szt. 33.5x3 7 szt. 26.5x3 14 szt. 21.5x3 105 szt. 3 Szybkozłączka 1/2" 65 szt.

7 7 z 7 6 UWAGI ORAZ WYTYCZNE WYKONANIA INSTALACJI WODOCIĄGOWEJ Całość robót należy wykonać zgodnie z projektem, Wszelkie zmiany wymagają uzgodnienia z projektantem ze względu na możliwą konieczność wykonania dodatkowych obliczeń, Roboty oraz odbiory należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano montażowych cz. I i II. W trakcie prowadzenia robót należy przestrzegać przepisów BHP, a w szczególności przepisów zawartych w Rozporządzeniu Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych Dz. Ust. Nr 47/2003 poz ZESTAWIENIE RYSUNKÓW.1 Plan. Część 1. Osie C -F..2 Plan. Część 2. Osie A-C..3 Aksonometria.
