1 I. Projekt wystroju wnętrz - O p i s 1. Przedmiot opracowania, podstawa i zakres 1.1. Przedmiotem opracowania jest projekt wystroju wnętrz sporządzony do sporządzanego równolegle opracowania dokumentacji na Zakup wyposażenia Miejskiej Biblioteki Publicznej w Sanoku. Przedmiotem opracowania są projekty mebli oraz wyposażenia wraz z opisem na potrzeby specyfikacji przetargowej. Szczegółowy opis uwzględnia dane techniczne, opis sposobu montażu, parametry użytkowe oraz inne informacje służące wyłonieniu oferty najlepiej spełniającej kryteria. Inwestor: Miejska Biblioteka Publiczna w Sanoku 1.2. Podstawa opracowania: Wizja lokalna - Dokumentacja zdjęciowa - Podkłady architektoniczno budowlane - Projekty branżowe - Uzgodnienia projektowe z Inwestorem 1.3 Zakres opracowania Opracowanie obejmuje projekt w zakresie kompleksowej aranżacji wnętrz, doboru kolorystyki i surowców, dodatków dekoracyjnych oraz podstawowe wytyczne dla montażu mebli. Jest uzupełnieniem dla projektu aranżacji wykończenia wnętrz oraz projektów architektoniczno - budowlanych sporządzonych dla przedmiotowej inwestycji. Określa system wzorniczy dla poszczególnych pomieszczeń zlokalizowanych w obiekcie. Zakres opracowania dotyczy : parteru I piętra 2. Spis mebli, elementów dekoracyjnych oraz ich wymogi eksploatacyjno techniczne : Wszystkie oferowane i dostarczone elementy meblowe wraz z wyposażeniem muszą spełniać minimalne wymagania bezpieczeństwa i higieny pracy oraz ergonomii zawarte w Rozporządzeniu Ministra Pracy i Polityki Socjalnej z dnia 1 grudnia 1998roku w sprawie bezpieczeństwa i higieny pracy na stanowiskach wyposażonych w monitory ekranowe (Dz.U. z 1998r., Nr 148, poz. 973). 1. Elementy meblowe Oferowane i dostarczone meble muszą być wykonane z godnie z normami dotyczącymi jakości mebli biurowych. Biurka, dostawki, stoły konferencyjne zgodnie z : PN-EN 527-

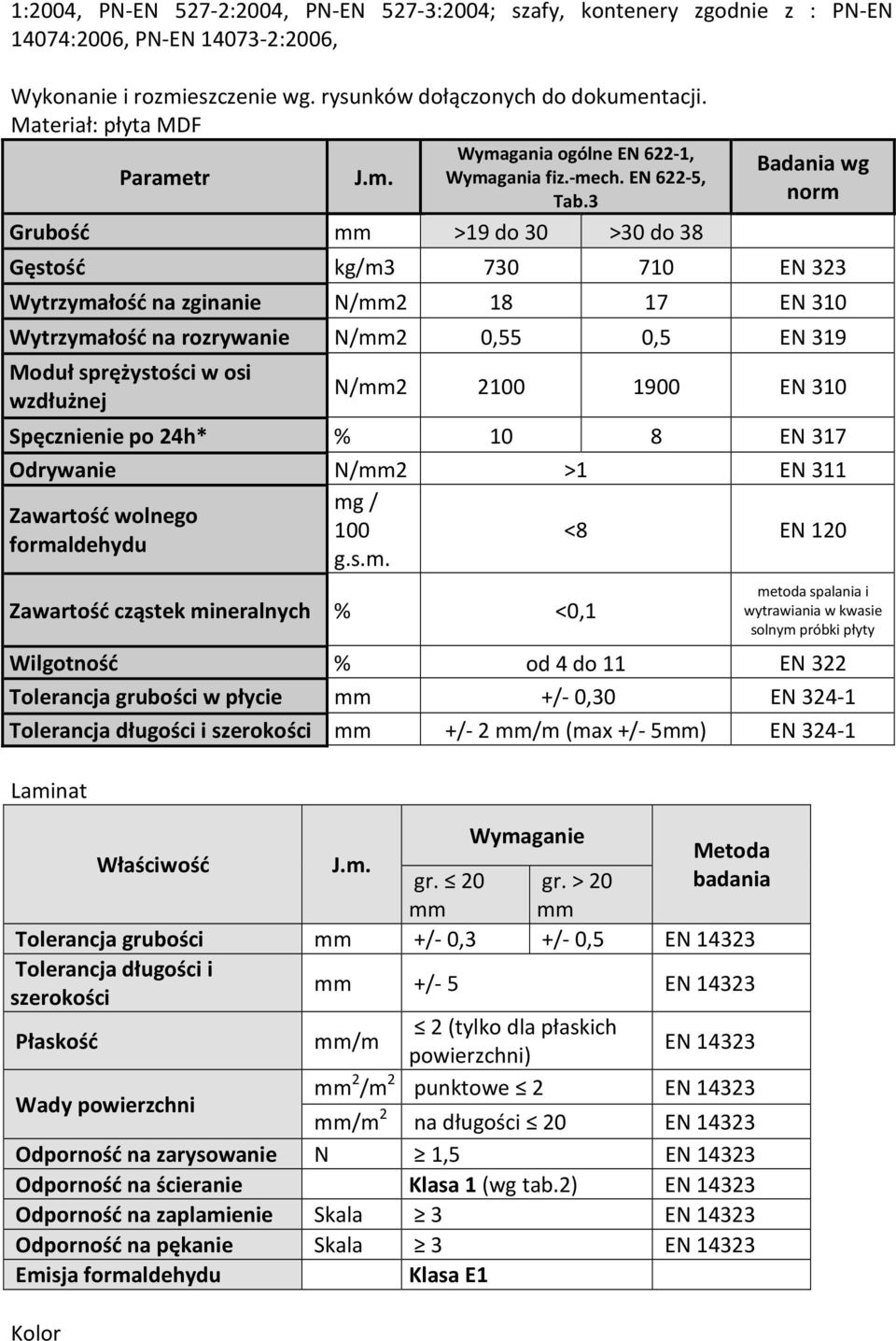

2 1:2004, PN-EN 527-2:2004, PN-EN 527-3:2004; szafy, kontenery zgodnie z : PN-EN 14074:2006, PN-EN :2006, Wykonanie i rozmieszczenie wg. rysunków dołączonych do dokumentacji. Materiał: płyta MDF Parametr J.m. Wymagania ogólne EN 622-1, Wymagania fiz.-mech. EN 622-5, Tab.3 Grubość mm >19 do 30 >30 do 38 Badania wg norm Gęstość kg/m EN 323 Wytrzymałość na zginanie N/mm EN 310 Wytrzymałość na rozrywanie N/mm2 0,55 0,5 EN 319 Moduł sprężystości w osi wzdłużnej N/mm EN 310 Spęcznienie po 24h* % 10 8 EN 317 Odrywanie N/mm2 >1 EN 311 mg / Zawartość wolnego 100 <8 EN 120 formaldehydu g.s.m. Zawartość cząstek mineralnych % <0,1 metoda spalania i wytrawiania w kwasie solnym próbki płyty Wilgotność % od 4 do 11 EN 322 Tolerancja grubości w płycie mm +/- 0,30 EN Tolerancja długości i szerokości mm +/- 2 mm/m (max +/- 5mm) EN Laminat Właściwość J.m. Wymaganie Metoda gr. 20 gr. > 20 badania mm mm Tolerancja grubości mm +/- 0,3 +/- 0,5 EN Tolerancja długości i szerokości mm +/- 5 EN Płaskość mm/m 2 (tylko dla płaskich powierzchni) EN Wady powierzchni mm 2 /m 2 punktowe 2 EN mm/m 2 na długości 20 EN Odporność na zarysowanie N 1,5 EN Odporność na ścieranie Klasa 1 (wg tab.2) EN Odporność na zaplamienie Skala 3 EN Odporność na pękanie Skala 3 EN Emisja formaldehydu Klasa E1 Kolor

3 Kolor laminatu płyty (układ wg. rysunków) wyłącznie: Sosna bielona Wiąz largo Wiąz moderato Oferent ma obowiązek pokazać próbki wykroczeń płyt meblowych i kolorystykę do wyboru przez projektanta i Inwestora Przed przystąpieniem do prac oferent powinien dokonać własnych pomiarów i uzgodnić ostateczną formę i sposób montażu z Inwestorem. Oferent może zaproponować własne rozwiązania technologiczne, najlepsze dla tego rodzaju inwestycji, które umożliwią realizację założeń projektowych w możliwie najwierniejszy sposób. 2.1 Regały biblioteczne Wypożyczalnia dla dorosłych parter. a) Regały na książki dostoswane kolorem i wzornictwem do istniejących. 90x48x220cm szt x48x220cm szt. 3 80x24x220cm szt. 9 55x24x220cm + narożnik 45x45x220cm szt.2 60x48x220cm dostawki szt. 4

4 b) Regały przyścienne 90x40x230cm szt. 3 75x40x230cm szt. 5 78x40x230cm szt. 4 70x40x230cm szt. 3

5 c) Regały na ebooki 80x15x200cm 8 szt.

6 Czytelnia I piętro. a) Regały na prasę 115x30x200cm 1 szt. 140x30x200cm 1 szt.

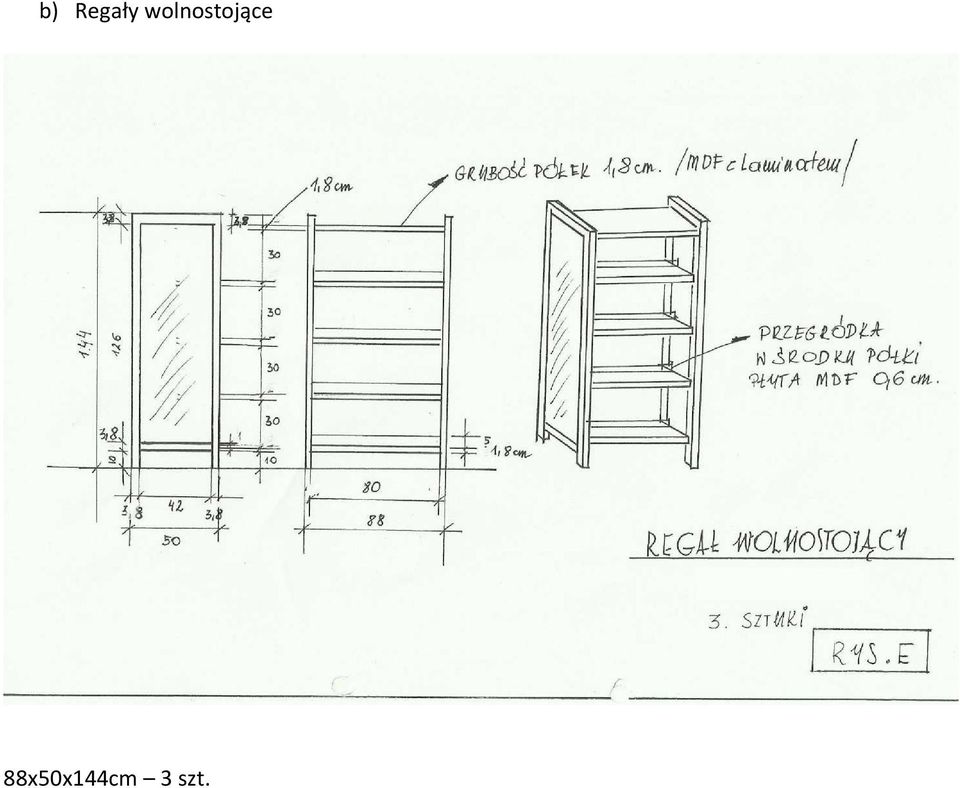

7 b) Regały wolnostojące 88x50x144cm 3 szt.

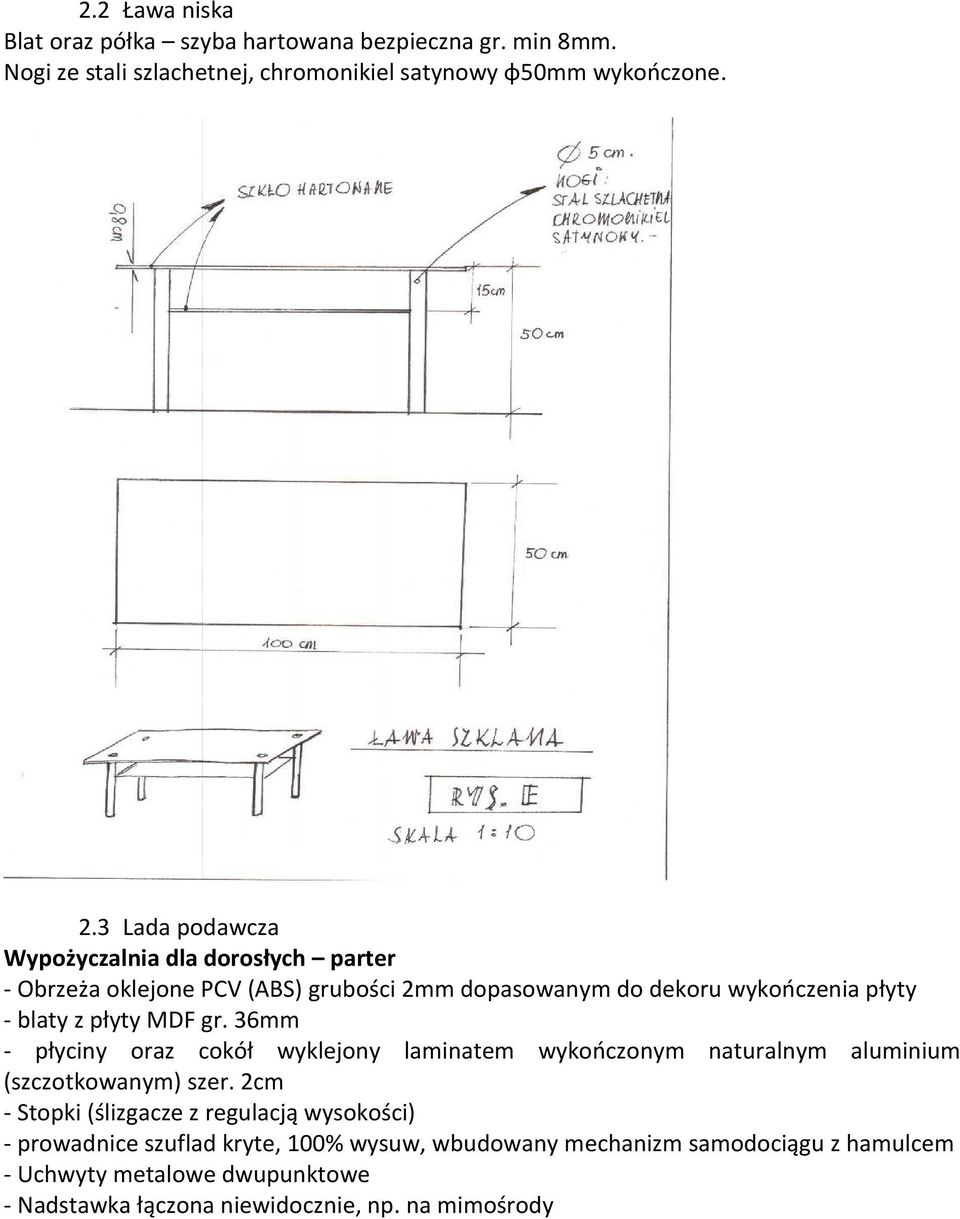

8 2.2 Ława niska Blat oraz półka szyba hartowana bezpieczna gr. min 8mm. Nogi ze stali szlachetnej, chromonikiel satynowy φ50mm wykończone. 2.3 Lada podawcza Wypożyczalnia dla dorosłych parter - Obrzeża oklejone PCV (ABS) grubości 2mm dopasowanym do dekoru wykończenia płyty - blaty z płyty MDF gr. 36mm - płyciny oraz cokół wyklejony laminatem wykończonym naturalnym aluminium (szczotkowanym) szer. 2cm - Stopki (ślizgacze z regulacją wysokości) - prowadnice szuflad kryte, 100% wysuw, wbudowany mechanizm samodociągu z hamulcem - Uchwyty metalowe dwupunktowe - Nadstawka łączona niewidocznie, np. na mimośrody

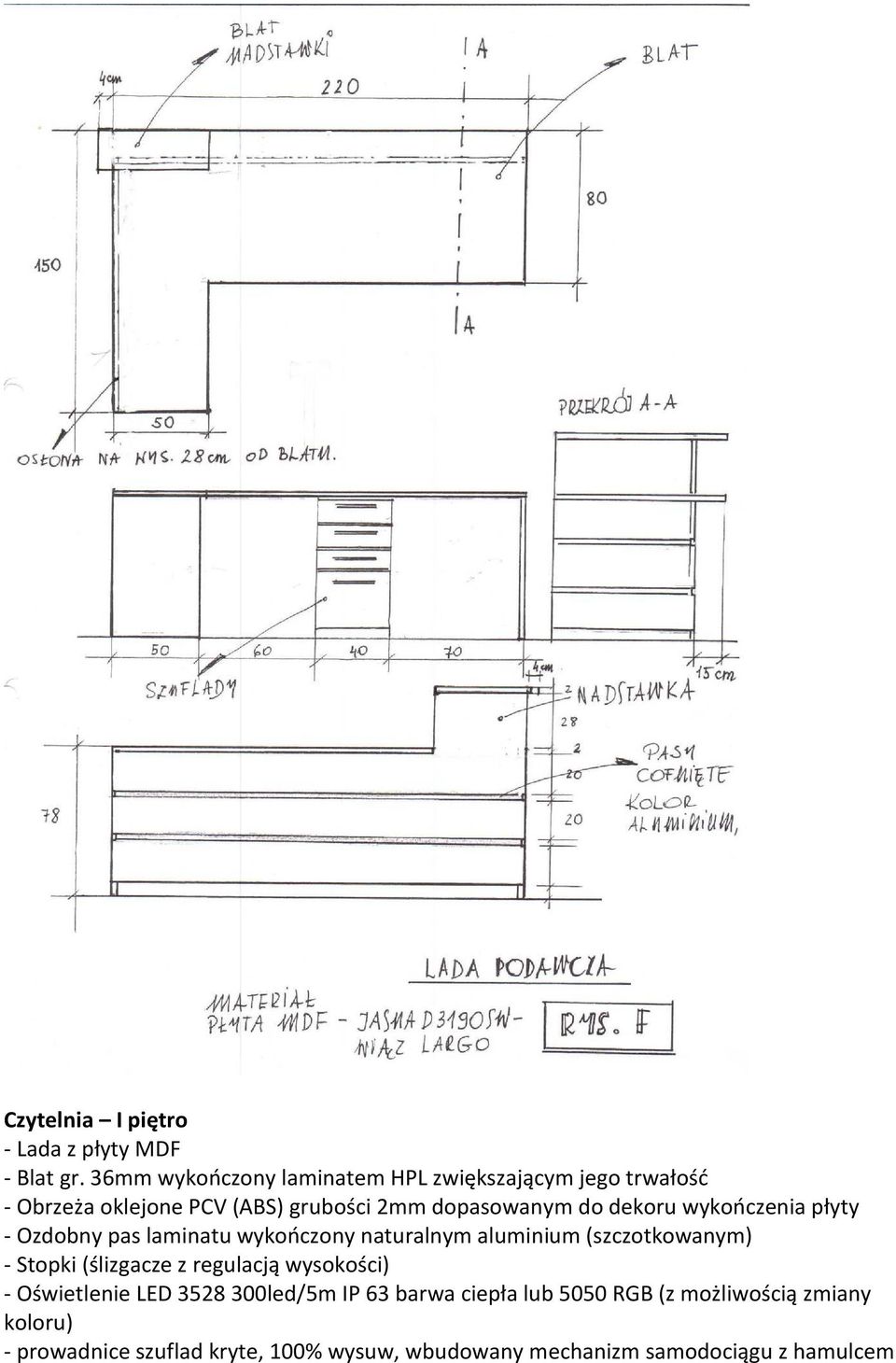

9 Czytelnia I piętro - Lada z płyty MDF - Blat gr. 36mm wykończony laminatem HPL zwiększającym jego trwałość - Obrzeża oklejone PCV (ABS) grubości 2mm dopasowanym do dekoru wykończenia płyty - Ozdobny pas laminatu wykończony naturalnym aluminium (szczotkowanym) - Stopki (ślizgacze z regulacją wysokości) - Oświetlenie LED led/5m IP 63 barwa ciepła lub 5050 RGB (z możliwością zmiany koloru) - prowadnice szuflad kryte, 100% wysuw, wbudowany mechanizm samodociągu z hamulcem

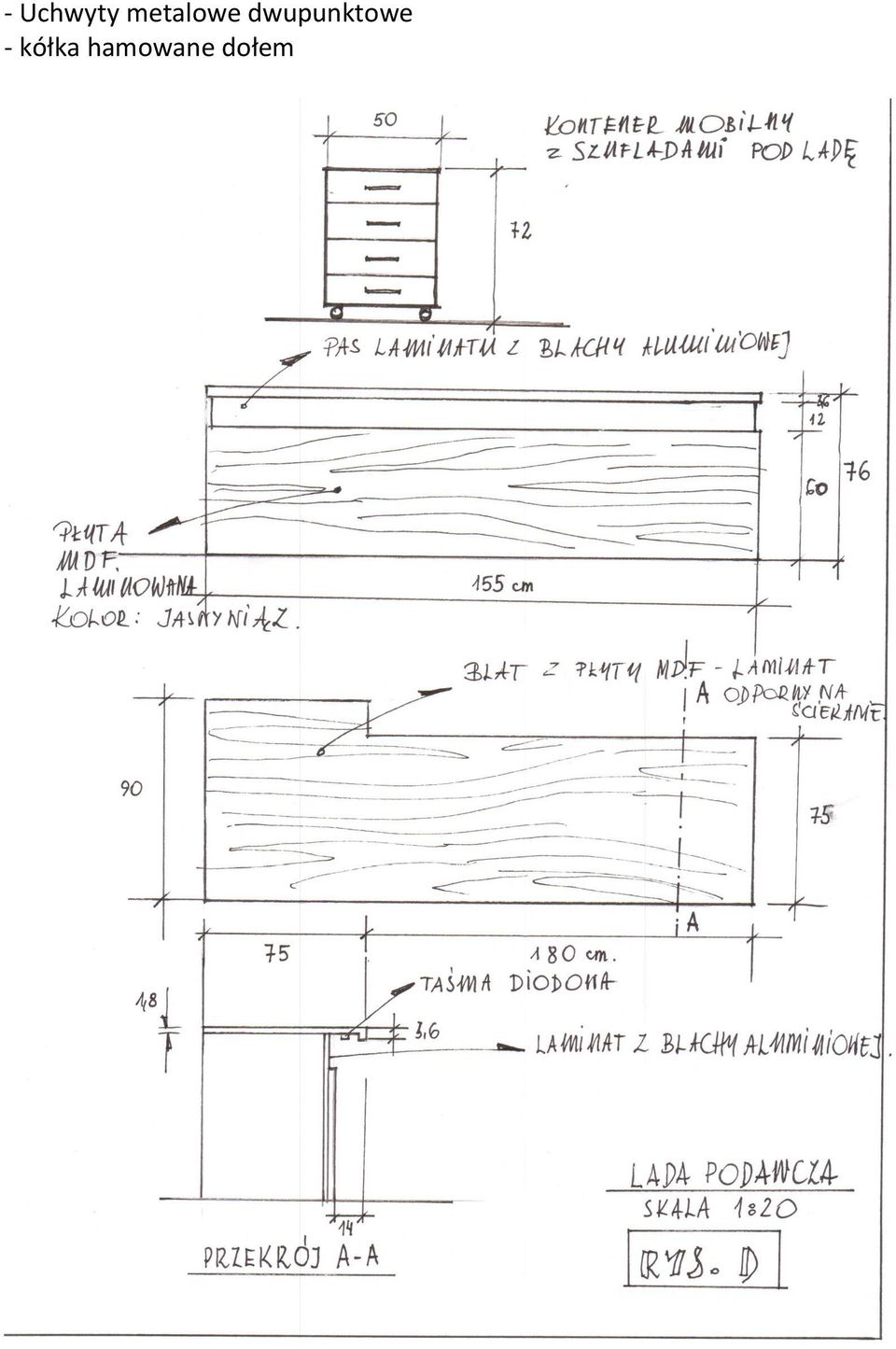

10 - Uchwyty metalowe dwupunktowe - kółka hamowane dołem

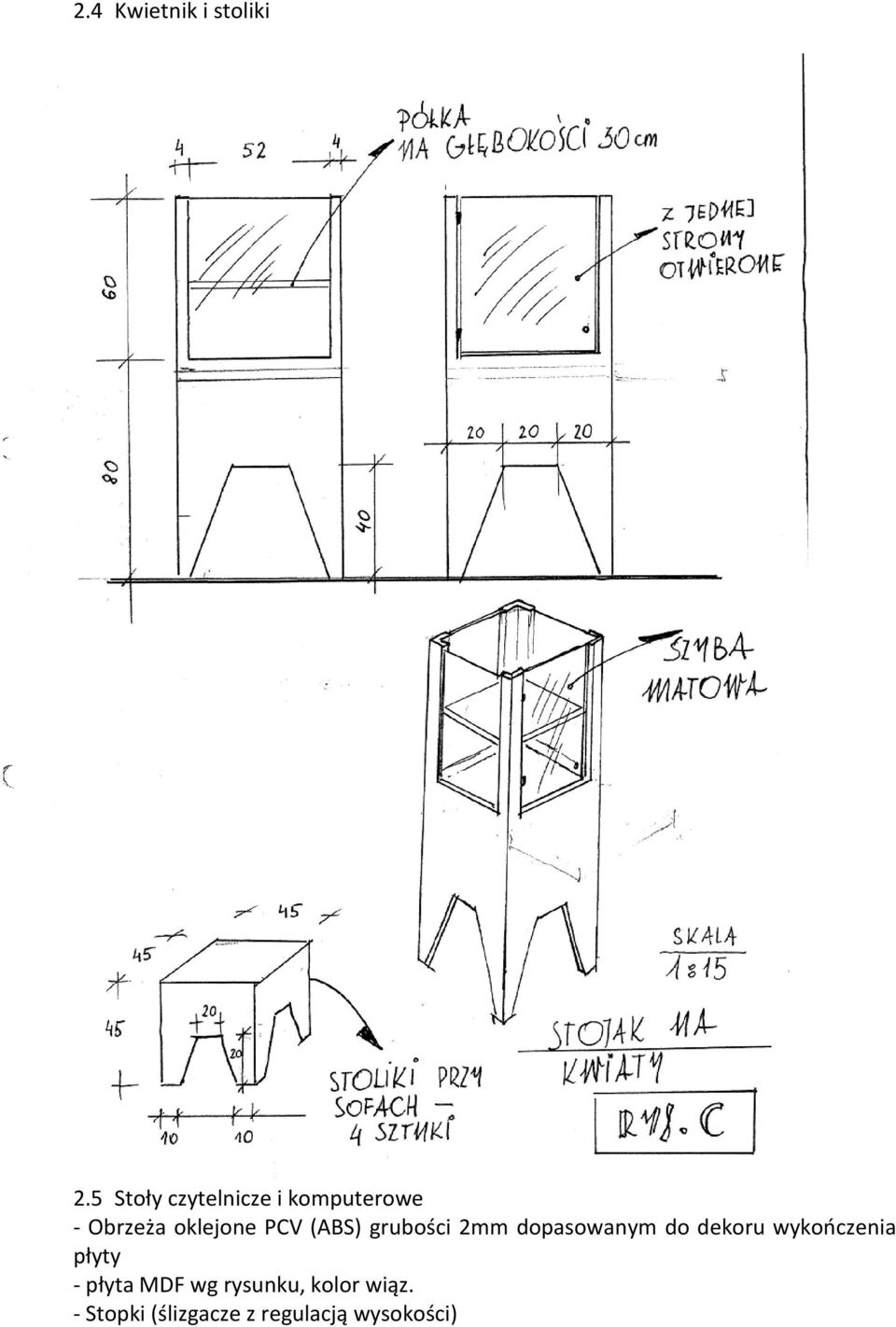

11 2.4 Kwietnik i stoliki 2.5 Stoły czytelnicze i komputerowe - Obrzeża oklejone PCV (ABS) grubości 2mm dopasowanym do dekoru wykończenia płyty - płyta MDF wg rysunku, kolor wiąz. - Stopki (ślizgacze z regulacją wysokości)

12

13 2. Elementy meblowe tapicerowane Oferowane i dostarczone meble muszą być wykonane z godnie z normami dotyczącymi jakości mebli biurowych. Fotele obrotowe zgodnie z PN EN :2002; PN EN :2002; PN -F :1997. Zastosowany materiał powinien spełniać warunki trudno zapalności odporność na ścieranie nie może być niższa niż cykli Martindale 2.6 Komplet wypoczynkowy - wypożyczalnia Wymiary: 1os. szer.104cm. wys.89cm. gł. 88cm. 2 os. szer. 149cm. wys. 89cm. gł. 99cm. 3 os. szer. 188 cm. wys. 89cm. gł. 99cm. Tapicerka kolor wyłącznie Minewa new 21:

14 Parametry tkaniny min: Rodzaj tkaniny: Gramatura: flok 485 g/m2 ± 15 g Grubość: 1,35 mm ± 0,15 mm Test Martindale: > Pilling: 4/5 Odporność na tarcie: na sucho 4 / na mokro 3/4 Wytrzymałość na rozdarcie: osnowa > 20 / wątek > 20 Wytrzymałość na rozciąganie: osnowa > 350/ wątek > 350 Odporność na światło: Krzesła a) Krzesło całe tapicerowane z podłokietnikami. Stelaż metalowy, połączenie elementów stelaża lutowane i spawane, Obicie pełne tapicerowane, Stelaż metalowy wykonany z profilu 30x15x2,0mm, malowany na kolor ALU RAL Siedzisko i oparcie tworzą jedną całość jako kubełek wykonany z giętej sklejki bukowej tapicerowane, miękkie - przykręcony do stelaża za pomocą 4 śrub. Oparcie sprężyste. Nakładki podłokietników tapicerowane. Tapicerka w kolorze RAL 7045 czyli jasno szary w tkaninie altara. b) Krzesła z nakładką na siedzisko Stelaż metalowy, połączenie elementów stelaża lutowane i spawane, Stelaż metalowy wykonany z profilu 20x15x2,0mm, malowany na kolor ALU RAL 9006, Końcówki profilu zakończone stopkami plastikowymi. Siedzisko i oparcie tworzą jedną całość jako kubełek wykonany z giętej sklejki bukowej. Wygodne dzięki ergonomicznemu kształtowi wypraski. Kubełek w wersji buk, bejca(opcja) lakier lub buk, laminat - przykręcony do stelaża za pomocą 4 śrub. Wersja ta posiada tapicerowaną nakładkę na siedzisku.
