3 OBRÓBKA MECHANICZNA I KONSTRUKCJA Oddział Obróbki Mechanicznej i Konstrukcji w Galbiati Group jest idealnym partnerem posiadającym kwalifikacje do konstruowania średnio i wielkowymiarowych komponentów, wymagających dotrzymania standardów wysokiej jakości. Doświadczenie, połączone z naszą na bieżąco aktualizowaną technologią produkcji, doprowadziło do nawiązania długofalowej współpracy z przodującymi firmami w przemyśle stalowym, energetycznym, i inżynierii ogólnej. Nasze cele wykraczają poza zwykłe wykonawstwo wysokiej jakości obróbki mechanicznej na zamówienie. Nasz know-how daje firmie dźwignię, pozwalającą na udoskonalanie wyrobów lub oferowanie alternatywnych rozwiązań, pozwala na optymalizację i innowacyjność. Nasze nowoczesne obrabiarki umożliwiają nam wykonywanie wielu rodzajów operacji obróbczych, w tym wytaczanie NC, wiercenie, frezowanie oraz toczenie. Nasza trzyosiowa maszyna pomiarowa ZEISS ma fundamentalne znaczenie dla prowadzenia prób, kontroli wymiarowych i certyfikacji. Galbiati Group może wykonywać zarówno proste jak i skomplikowane usługi w zakresie montażu mechanicznego jak i regeneracji. WYSOKOPRECYZYJNA OBRÓBKA MECHANICZNA W TOLERANCJACH RZĘDU SETNYCH (WYTACZANIE, FREZOWANIE I TOCZENIE) KONSTRUKCJE MECHANICZNE, MASZYNY I URZĄDZENIA DOSTARCZANE POD KLUCZ KONTROLE WYMIAROWE I BADANIA NIENISZCZĄCE REGENERACJA MASZYN I URZĄDZEŃ MOŻLIWOŚCI TECHNICZNE Wytaczanie/frezowanie Do 18,000 mm przy maksymalnej wysokości 3,700 mm, maksymalny ciężar 120 ton Toczenie (równoległe) 900 x średnica 8,000 mm; (pionowe) 3,300 x średnica 2,950 mm. Maksymalny ciężar 38 ton Hala montażowa z wgłębieniem 10 x 15 x 4 m (głębokość) do montażu dużych maszyn (do wysokości 15 m) Systemy podnoszenia Dla obciążeń do 120 ton Kabina malarska Duża kabina malarska: 11 x 6 x 5 3

Doświadczenie, połączone z naszą na bieżąco aktualizowaną technologią produkcji, doprowadziło do nawiązania długofalowej współpracy z przodującymi firmami w przemyśle stalowym, energetycznym, i

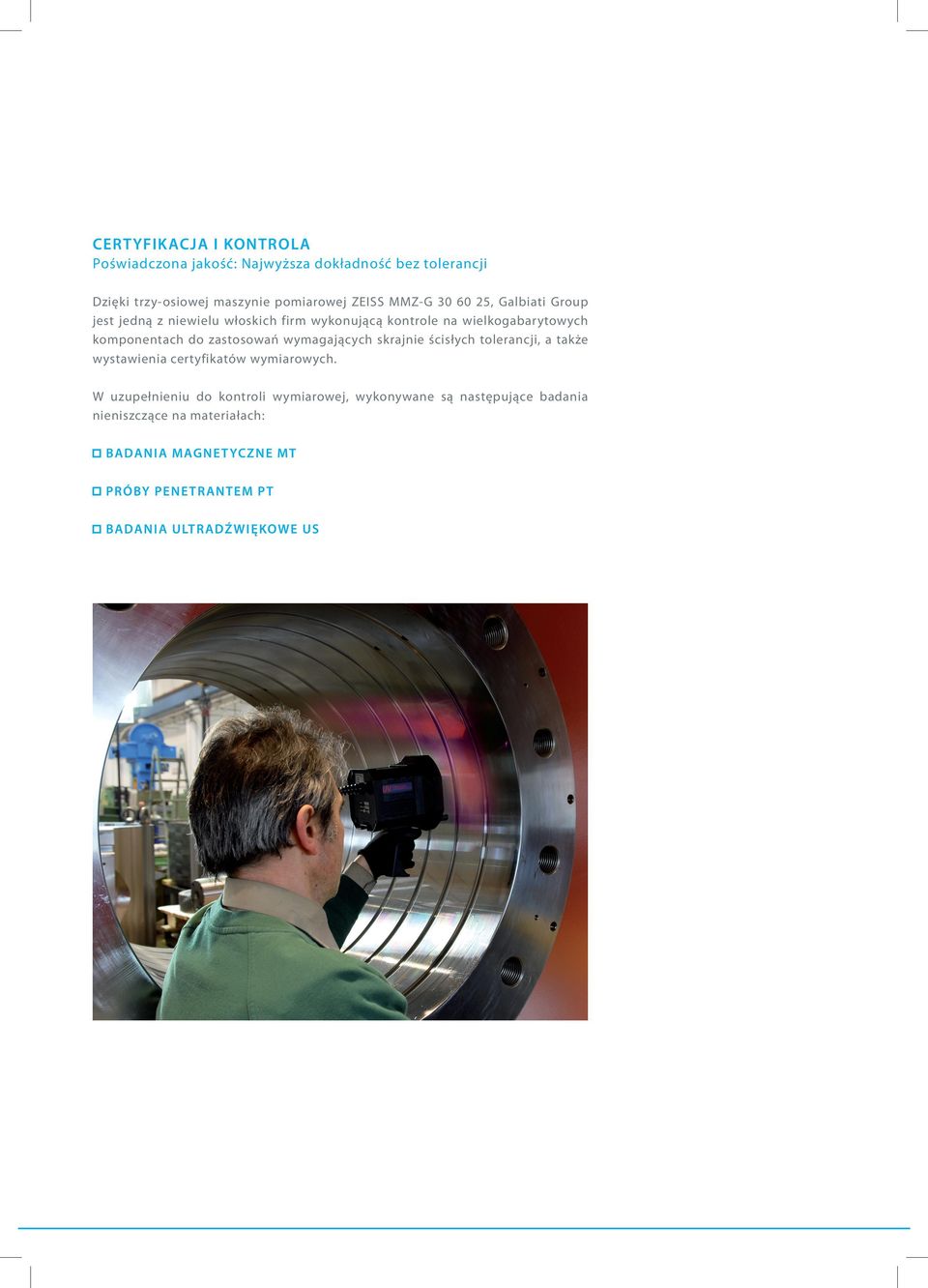

4 CERTYFIKACJA I KONTROLA Poświadczona jakość: Najwyższa dokładność bez tolerancji Dzięki trzy-osiowej maszynie pomiarowej ZEISS MMZ-G , Galbiati Group jest jedną z niewielu włoskich firm wykonującą kontrole na wielkogabarytowych komponentach do zastosowań wymagających skrajnie ścisłych tolerancji, a także wystawienia certyfikatów wymiarowych. W uzupełnieniu do kontroli wymiarowej, wykonywane są następujące badania nieniszczące na materiałach: BADANIA MAGNETYCZNE MT PRÓBY PENETRANTEM PT BADANIA ULTRADŹWIĘKOWE US

zastosowań wymagających skrajnie ścisłych tolerancji, a także wystawienia certyfikatów wymiarowych.

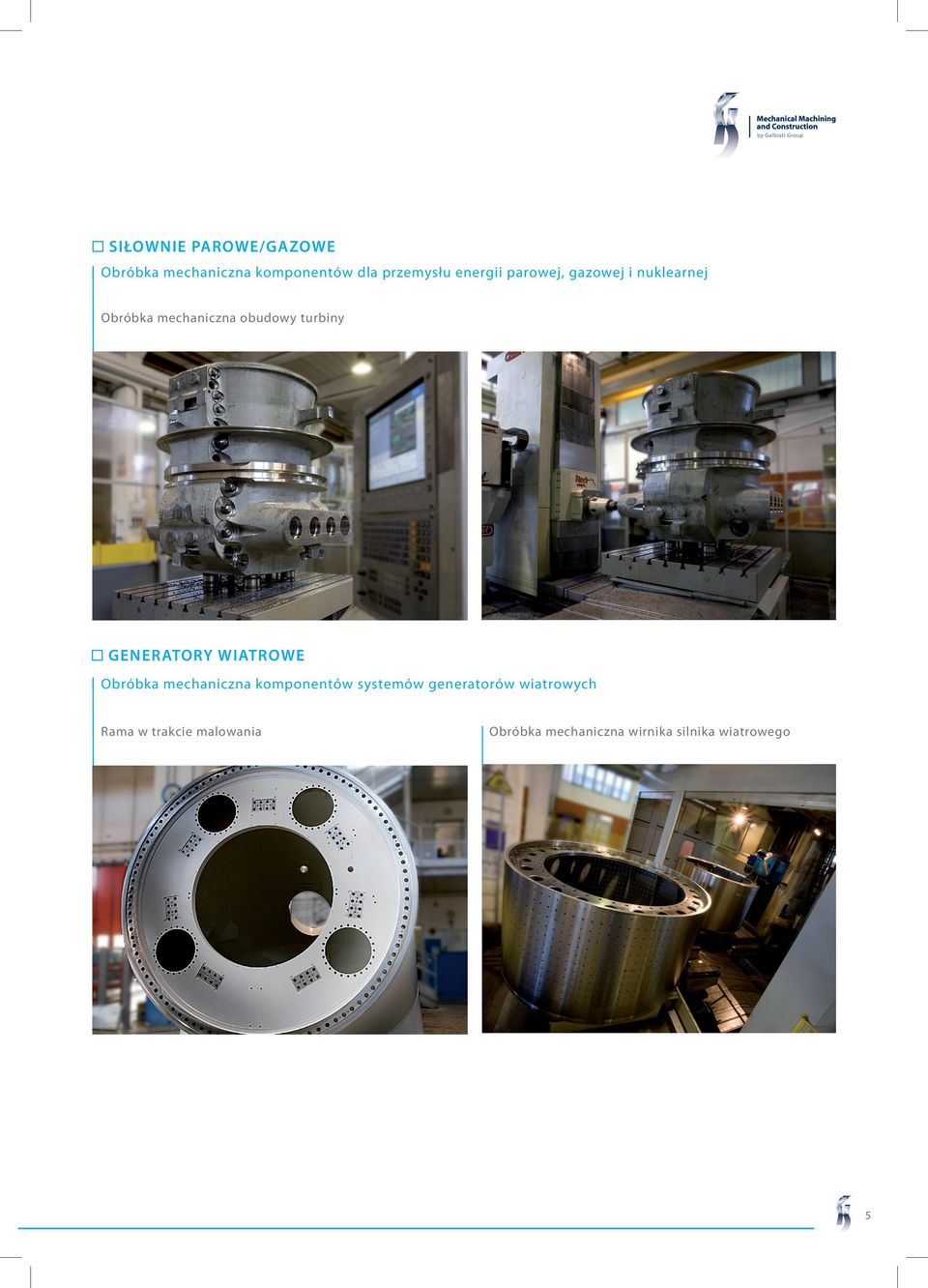

5 SIŁOWNIE PAROWE/GAZOWE Obróbka mechaniczna komponentów dla przemysłu energii parowej, gazowej i nuklearnej Obróbka mechaniczna obudowy turbiny GENERATORY WIATROWE Obróbka mechaniczna komponentów systemów generatorów wiatrowych Rama w trakcie malowania Obróbka mechaniczna wirnika silnika wiatrowego 5

GENERATORY WIATROWE Obróbka mechaniczna komponentów systemów generatorów

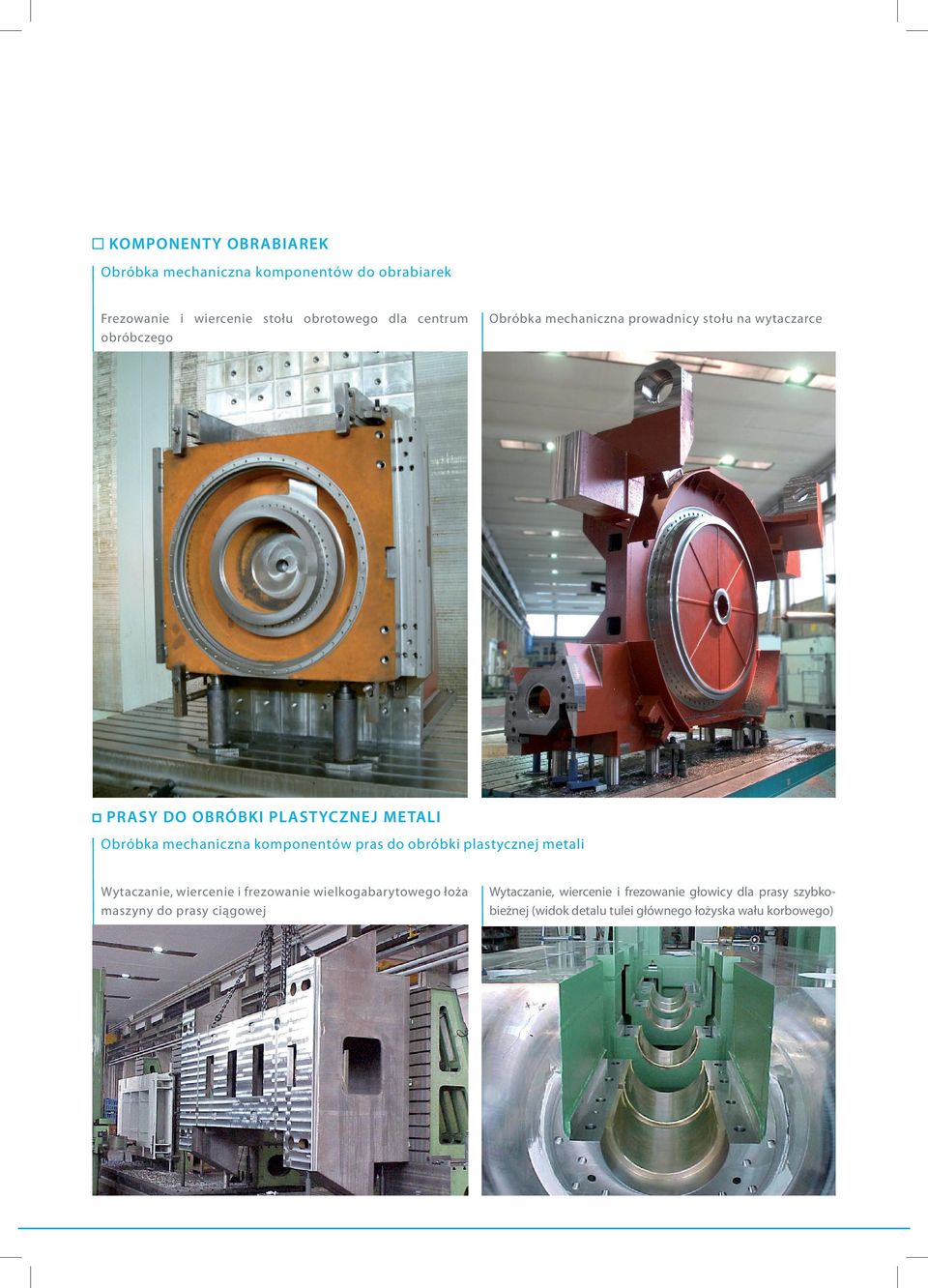

6 KOMPONENTY OBRABIAREK Obróbka mechaniczna komponentów do obrabiarek Frezowanie i wiercenie stołu obrotowego dla centrum obróbczego Obróbka mechaniczna prowadnicy stołu na wytaczarce PRASY DO OBRÓBKI PLASTYCZNEJ METALI Obróbka mechaniczna komponentów pras do obróbki plastycznej metali Wytaczanie, wiercenie i frezowanie wielkogabarytowego łoża maszyny do prasy ciągowej Wytaczanie, wiercenie i frezowanie głowicy dla prasy szybkobieżnej (widok detalu tulei głównego łożyska wału korbowego)

komponentów pras do obróbki plastycznej metali Wytaczanie, wiercenie i frezowanie wielkogabarytowego łoża maszyny do prasy

7 OBUDOWY PRZEKŁADNI REDUKCYJNEJ Wytaczanie i frezowanie obudów średniej i dużej przekładni redukcyjnej Wytaczanie napędu o równoległych osiach do maszyny do prostowania Wytaczanie obudowy przechylnego napędu do konwertora Obróbka mechaniczna okrętowych przekładni redukcyjnych Obróbka mechaniczna obudowy przekładni okrętowej Wysyłka obudowy przekładni do napędu okrętowego CODOG 7

obudowy przechylnego napędu do konwertora Obróbka mechaniczna okrętowych przekładni

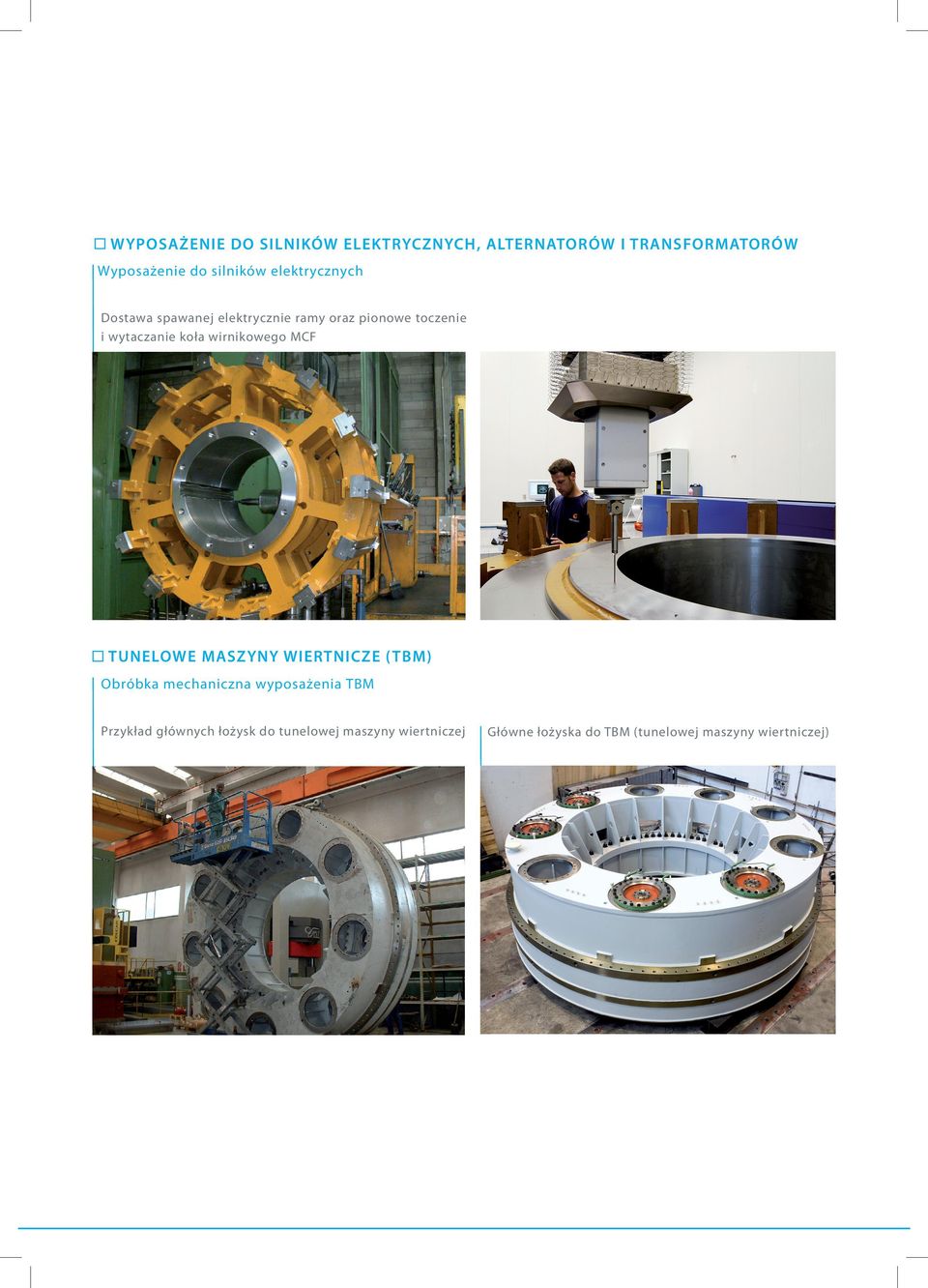

8 WYPOSAŻENIE DO SILNIKÓW ELEKTRYCZNYCH, ALTERNATORÓW I TRANSFORMATORÓW Wyposażenie do silników elektrycznych Dostawa spawanej elektrycznie ramy oraz pionowe toczenie i wytaczanie koła wirnikowego MCF TUNELOWE MASZYNY WIERTNICZE ( TBM) Obróbka mechaniczna wyposażenia TBM Przykład głównych łożysk do tunelowej maszyny wiertniczej Główne łożyska do TBM (tunelowej maszyny wiertniczej)

wirnikowego MCF TUNELOWE MASZYNY WIERTNICZE ( TBM) Obróbka mechaniczna wyposażenia TBM Przykład

9 WALCARKI Obróbka mechaniczna komponentów walcarek Wytaczanie obudów napędów Przykład frezowania stojaka walcarki wykonywanego na wytaczarce. Staliwo, masa 117 ton STAC JE POMP Obróbka mechaniczna obudów pomp Wytaczanie, wiercenie i frezowanie stacji pomp osiowych do pompowania wody Wytaczanie, wiercenie i frezowanie stacji pomp osiowych do pompowania oleji 9

Staliwo, masa 117 ton STAC JE POMP Obróbka mechaniczna obudów pomp Wytaczanie, wiercenie

10 PRZEMYSŁ OBRONNY Obróbka mechaniczna dla przemysłu obronnego Segmenty ramy anteny Obróbka mechaniczna spawanej elektrycznie ramy do anteny radarowej

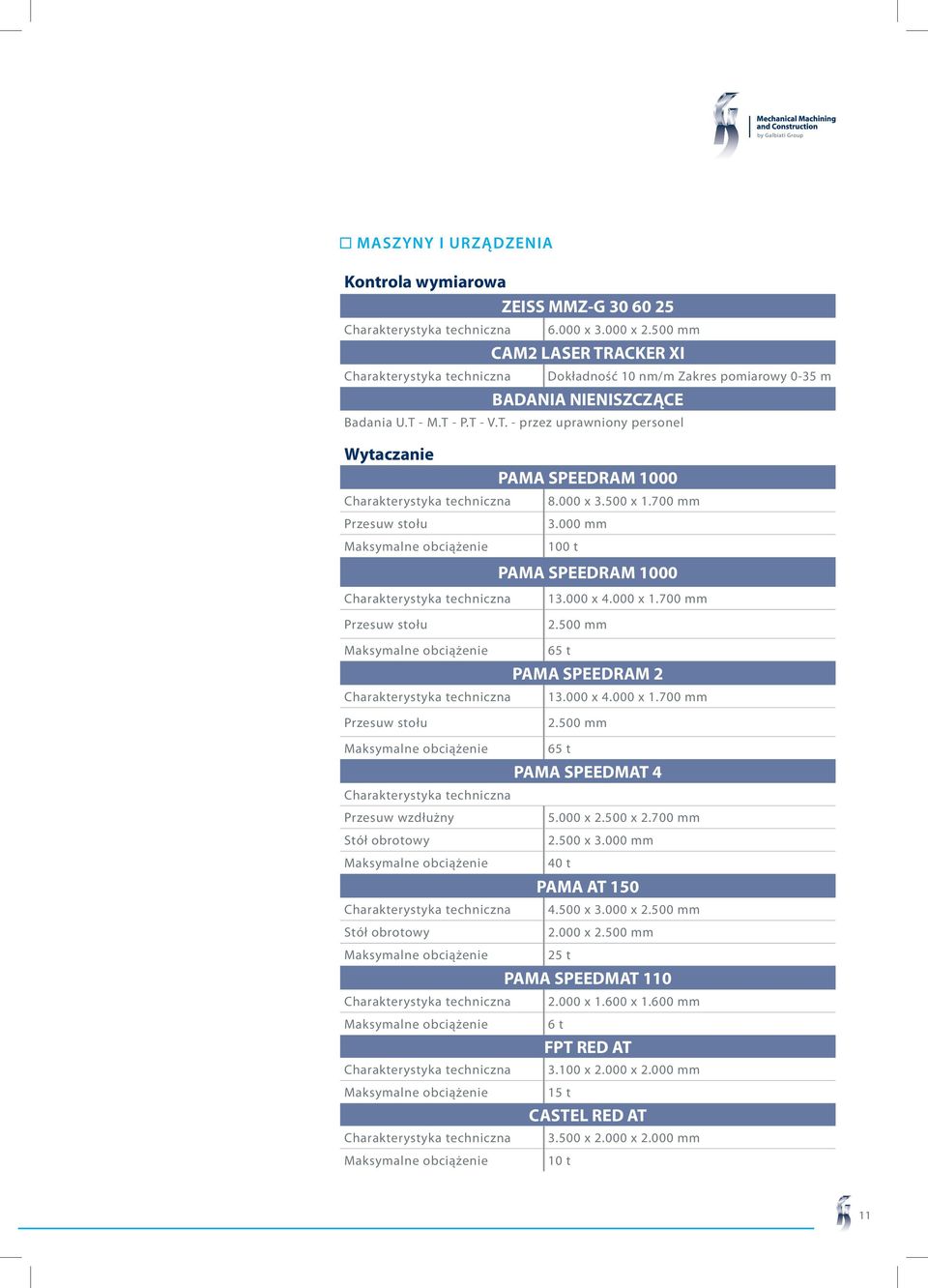

11 MASZYNY I URZĄDZENIA Kontrola wymiarowa ZEISS MMZ-G x x mm CAM2 LASER TRACKER XI Dokładność 10 nm/m Zakres pomiarowy 0-35 m BADANIA NIENISZCZĄCE Badania U.T - M.T - P.T - V.T. - przez uprawniony personel Wytaczanie Przesuw stołu PAMA SPEEDRAM x x mm mm 100 t PAMA SPEEDRAM 1000 Przesuw stołu x x mm mm 65 t PAMA SPEEDRAM x x mm Przesuw stołu mm 65 t PAMA SPEEDMAT 4 Przesuw wzdłużny x x mm Stół obrotowy x mm 40 t PAMA AT x x mm Stół obrotowy x mm 25 t PAMA SPEEDMAT x x mm 6 t FPT RED AT x x mm 15 t CASTEL RED AT x x mm 10 t 11

500 mm 65 t PAMA SPEEDRAM 2 13.000 x 4.000 x 1.700 mm Przesuw stołu 2.500 mm 65 t PAMA SPEEDMAT 4 Przesuw wzdłużny 5.000 x 2.500 x 2.700 mm Stół obrotowy 2.500 x 3.000 mm 40 t PAMA AT 150 4.

12 Frezowanie PAMA SPEEDRAM 1000 F x x mm MECOF MILLER M x x mm Jeden stół obrotowy T x mm 28 t FPT SIRIO x x mm Centrum obróbcze Dwa stoły paletowe MANDELLI M 14 U x x mm x mm Toczenie (pionowe) PIONOWA TOKARKA MORANDO VHN 30 Maksymalna średnica toczenia nad łożem Maksymalny wznios kłów nad łożem Nośność mm mm 38 t PIONOWA TOKARKA Z WRZECIONEM DO FREZOWANIA MORANDO SC-22 Maksymalna średnica toczenia nad łożem mm Maksymalny wznios kłów nad łożem mm Maksymalna średnica toczenia nad łożem mm Nośność 12 t PIONOWA TOKARKA MORANDO Maksymalna średnica toczenia nad łożem mm Maksymalny wznios kłów nad łożem 700 mm Nośność 5 t Warsztat obróbczy 20 SUWNIC Udźwig od 5 t - do 65 t KABINA DO MALOWANIA I SUSZARNIA GIARDINA Głębokość 11 x 6 x 5 m

700 mm 38 t PIONOWA TOKARKA Z WRZECIONEM DO FREZOWANIA MORANDO SC-22 Maksymalna średnica toczenia nad łożem 2.200 mm Maksymalny wznios kłów nad łożem 1.500 mm Maksymalna średnica toczenia nad łożem 3.

13 UWAGI

14 UWAGI

16 Official Distributor on Eastern Europe Oficjalny Dystrybutor na Europę Wschodnią : Novocon Poland S.A. ul. Nad Wodą 54, Zabierzów, Polska Kontakt: Aneta Borowiec Justyna Wiącek Krzysztof Dadak Galbiati Group - Engineering & Machining Oggiono (LC) Via Cà Bianca Pascolo, 26 Italy Tel Obróbka mechaniczna i konstrukcja: mechanical_machining@galbiatigroup.it

pl Aneta Borowiec +48 604 181 142 Justyna Wiącek +48 662 276 143 Krzysztof Dadak +48 602 273 222 Galbiati Group - Engineering &
