1 Sto-ispo Sp. z o.o. Akustyka Instrukcja montażu sufitu akustycznego StoSilent Panel

2

3 Instrukcja montażu StoSilent Panel 1. Mocowanie wieszaków Górny element regulowanego wieszaka sufitu należy zamocować do stropu za pomocą odpowiednich środków mocujących, zgodnie z Ilustracją 1. Niedopuszczalne jest stosowanie wieszaków ze sprężyną, stalowej taśmy perforowanej itp. Rozstaw wieszaków - maks.1000 mm w kierunku elementów rusztu nośnego Narzędzia pomocnicze: sznur do trasowania lub przyrząd laserowy maks mm maks mm Wskazówka: Podczas montażu konstrukcji nośnej sufitu, profile rusztu montażowego należy układać zgodnie z kierunkiem padania promieni świetlnych z głównego źródła światła. W przypadku pomieszczenia, w którym światło naturalne pada z kilku kierunków, zalecane jest układanie profili rusztu montażowego w kierunku wschód - zachód. Ilustracja 1 2. Mocowanie profili przyściennych Zalecamy wykonanie sufitu z płyt StoSilent Panel z otwartą spoiną, oddzielającą go od wszystkich otaczających elementów budowli. Wzdłuż styku sufitu ze ścianami możliwy jest montaż perforowanego kątownika (np. Protektor 3612 lub 9309), zgodnie z Ilustracją 2. Kątownik należy zamocować tak, by jego perforowana półka opierała się na górnej krawędzi płyt akustycznych. Zalecane jest stosowanie przyrządu laserowego. maks mm Ilustracja 2

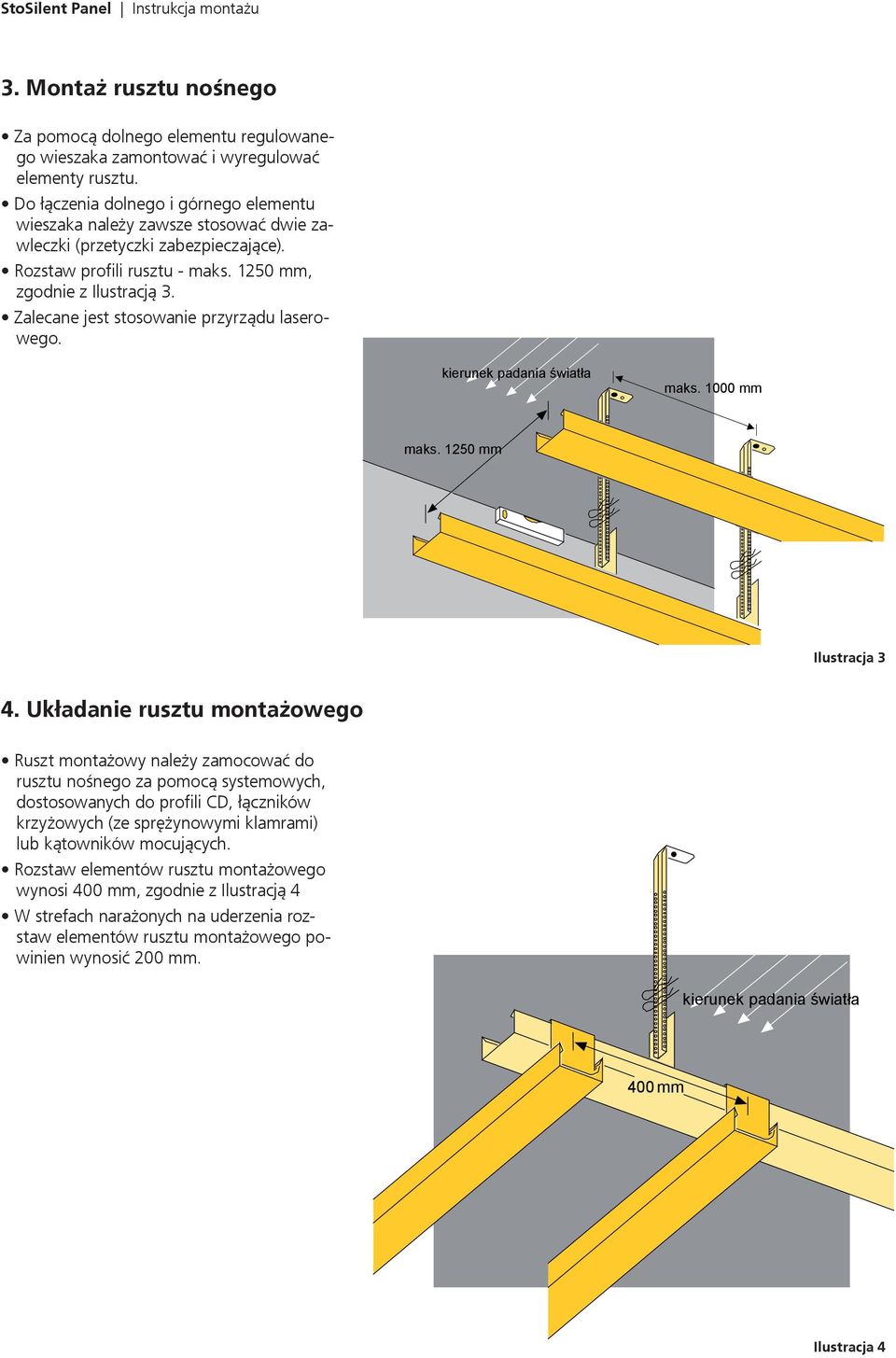

4 StoSilent Panel Instrukcja montażu 3. Montaż rusztu nośnego Za pomocą dolnego elementu regulowanego wieszaka zamontować i wyregulować elementy rusztu. Do łączenia dolnego i górnego elementu wieszaka należy zawsze stosować dwie zawleczki (przetyczki zabezpieczające). Rozstaw profili rusztu - maks mm, zgodnie z Ilustracją 3. Zalecane jest stosowanie przyrządu laserowego. kierunek padania światła maks mm maks mm Ilustracja 3 4. Układanie rusztu montażowego Ruszt montażowy należy zamocować do rusztu nośnego za pomocą systemowych, dostosowanych do profili CD, łączników krzyżowych (ze sprężynowymi klamrami) lub kątowników mocujących. Rozstaw elementów rusztu montażowego wynosi 400 mm, zgodnie z Ilustracją 4 W strefach narażonych na uderzenia rozstaw elementów rusztu montażowego powinien wynosić 200 mm. kierunek padania światła 400 mm Ilustracja 4

5 Instrukcja montażu StoSilent Panel 5. Przedłużenie elementów rusztu nośnego i montażowego Przedłużenie elementów rusztu nośnego i montażowego wykonuje się za pomocą łączników do profili CD, zgodnie z Ilustracją 5 Profili CD nie należy łączyć na styk ; odległość między końcami łączonych elementów powinna wynosić mm mm Ilustracja 5 6. Regulacja konstrukcji nośnej Konstrukcję nośną należy wyregulować zgodnie z Ilustracją 6 dokładnie sprawdzając jej wypoziomowanie. Zalecane jest stosowanie przyrządu laserowego lub długiej poziomnicy. Elementy konstrukcji nośnej należy zamontować w sposób nie powodujący powstawania w nich naprężeń. Ukośne płaszczyzny sufitów należy skutecznie zabezpieczyć przed przesunięciem bocznym za pomocą dodatkowych wieszaków. Ilustracja 6

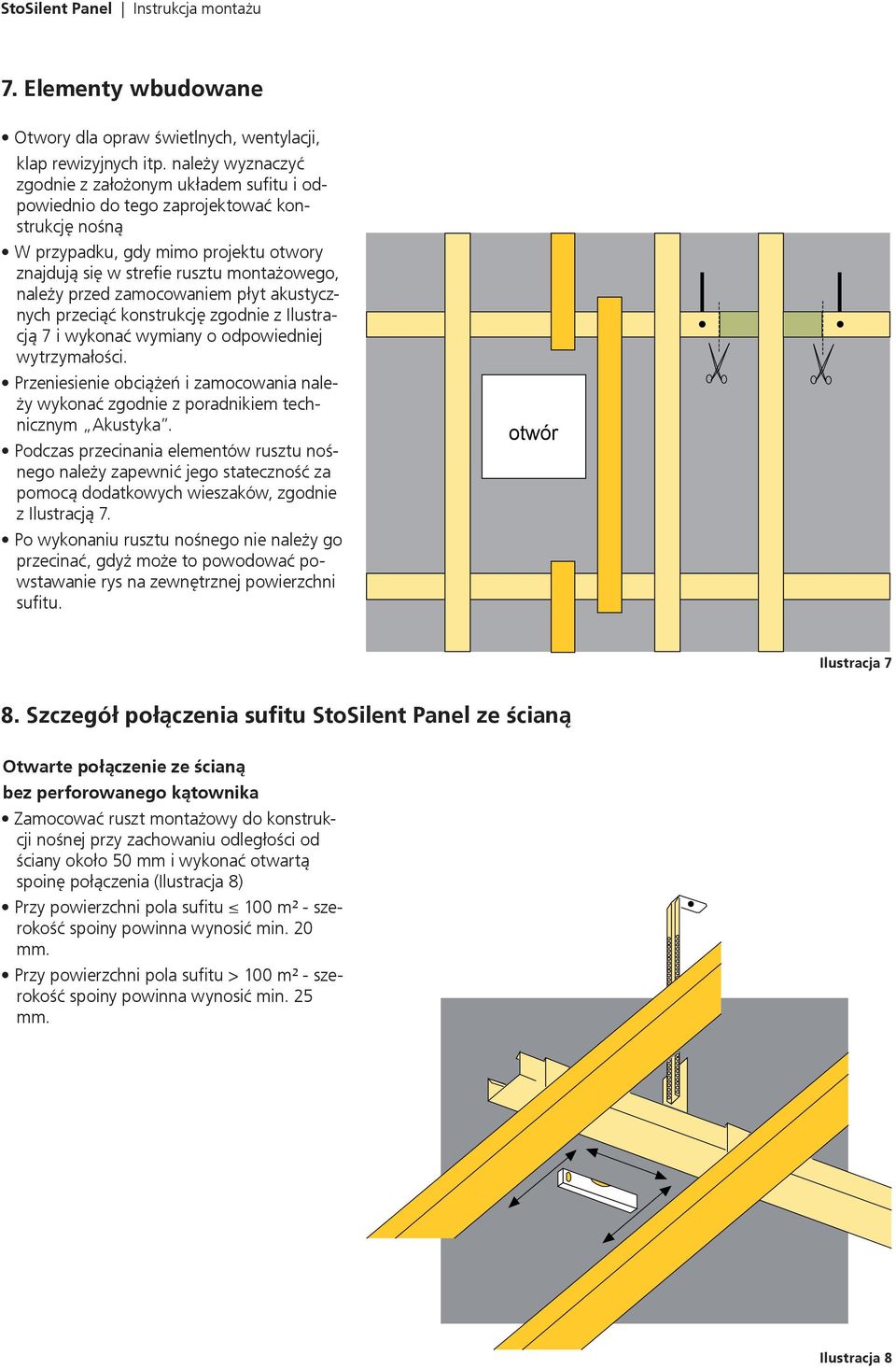

6 StoSilent Panel Instrukcja montażu 7. Elementy wbudowane Otwory dla opraw świetlnych, wentylacji, klap rewizyjnych itp. należy wyznaczyć zgodnie z założonym układem sufitu i odpowiednio do tego zaprojektować konstrukcję nośną W przypadku, gdy mimo projektu otwory znajdują się w strefie rusztu montażowego, należy przed zamocowaniem płyt akustycznych przeciąć konstrukcję zgodnie z Ilustracją 7 i wykonać wymiany o odpowiedniej wytrzymałości. Przeniesienie obciążeń i zamocowania należy wykonać zgodnie z poradnikiem technicznym Akustyka. Podczas przecinania elementów rusztu nośnego należy zapewnić jego stateczność za pomocą dodatkowych wieszaków, zgodnie z Ilustracją 7. Po wykonaniu rusztu nośnego nie należy go przecinać, gdyż może to powodować powstawanie rys na zewnętrznej powierzchni sufitu. otwór Ilustracja 7 8. Szczegół połączenia sufitu StoSilent Panel ze ścianą Otwarte połączenie ze ścianą bez perforowanego kątownika Zamocować ruszt montażowy do konstrukcji nośnej przy zachowaniu odległości od ściany około 50 mm i wykonać otwartą spoinę połączenia (Ilustracja 8) Przy powierzchni pola sufitu 100 m² - szerokość spoiny powinna wynosić min. 20 mm. Przy powierzchni pola sufitu > 100 m² - szerokość spoiny powinna wynosić min. 25 mm. Ilustracja 8

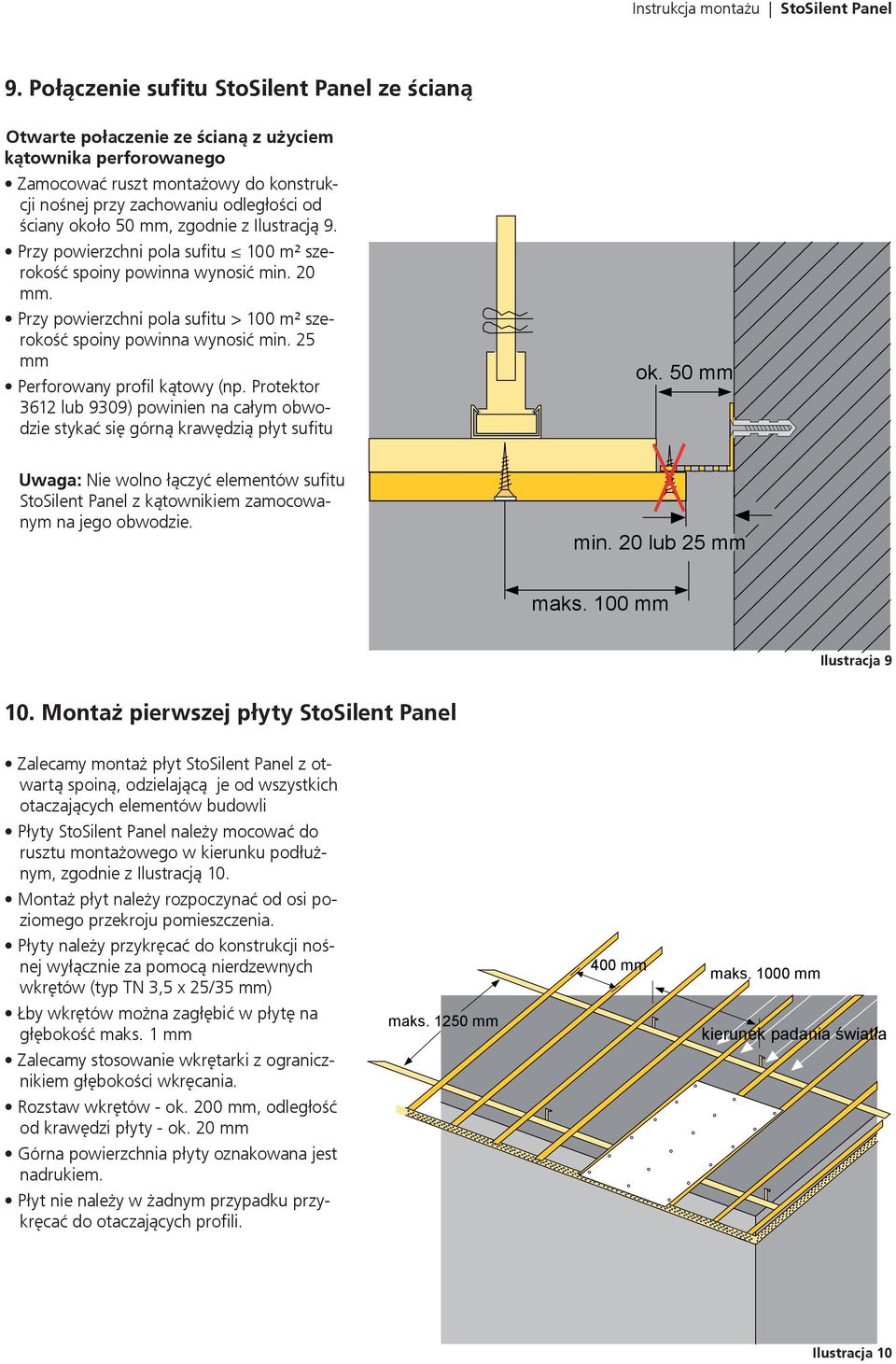

7 Instrukcja montażu StoSilent Panel 9. Połączenie sufitu StoSilent Panel ze ścianą Otwarte połaczenie ze ścianą z użyciem kątownika perforowanego Zamocować ruszt montażowy do konstrukcji nośnej przy zachowaniu odległości od ściany około 50 mm, zgodnie z Ilustracją 9. Przy powierzchni pola sufitu 100 m² szerokość spoiny powinna wynosić min. 20 mm. Przy powierzchni pola sufitu > 100 m² szerokość spoiny powinna wynosić min. 25 mm Perforowany profil kątowy (np. Protektor 3612 lub 9309) powinien na całym obwodzie stykać się górną krawędzią płyt sufitu ok. 50 mm Uwaga: Nie wolno łączyć elementów sufitu StoSilent Panel z kątownikiem zamocowanym na jego obwodzie. min. 20 lub 25 mm maks. 100 mm Ilustracja Montaż pierwszej płyty StoSilent Panel Zalecamy montaż płyt StoSilent Panel z otwartą spoiną, odzielającą je od wszystkich otaczających elementów budowli Płyty StoSilent Panel należy mocować do rusztu montażowego w kierunku podłużnym, zgodnie z Ilustracją 10. Montaż płyt należy rozpoczynać od osi poziomego przekroju pomieszczenia. Płyty należy przykręcać do konstrukcji nośnej wyłącznie za pomocą nierdzewnych wkrętów (typ TN 3,5 x 25/35 mm) Łby wkrętów można zagłębić w płytę na głębokość maks. 1 mm Zalecamy stosowanie wkrętarki z ogranicznikiem głębokości wkręcania. Rozstaw wkrętów - ok. 200 mm, odległość od krawędzi płyty - ok. 20 mm Górna powierzchnia płyty oznakowana jest nadrukiem. Płyt nie należy w żadnym przypadku przykręcać do otaczających profili. maks mm 400 mm maks mm kierunek padania światła Ilustracja 10

8 StoSilent Panel Instrukcja montażu 11. Montaż kolejnych płyt Na dwie krawędzie (podłużną i poprzeczną) płyt przeznaczonych do montażu należy nanieść masę StoSilent Fix. Zużycie - ok. 0,3 kg/m² (przy małym formacie płyt akustycznych). Płyty, zgodnie z Ilustracją 11, dosunąć do elementów gotowego rusztu montażowego i zamocować wkrętami nierdzewnymi. Dla zapewnienia całkowitego wypełnienia spoiny, masa StoSilent Fix powinna wypłynąć na całej jej długości z obydwu stron płyty. Masa StoSilent Fix nie może przedostać się między płytę i ruszt montażowy Nadmiar StoSilent Fix, po krótkim schnięciu, dokładnie zeskrobać i usunąć. Nie wolno rozprowadzać StoSilent Fix na włókninie pokrywającej wierzchnią stronę płyty. źle dobrze Ilustracja Kontynuacja wykonywania okładziny z płyt Dla uniknięcia krzyżowania się spoin płyty StoSilent Panel należy montować z przesunięciem co najmniej 400 mm. Temperatura powietrza podczas montażu okładziny powinna wynosić nie mniej niż +12o C, wilgotność względna powietrza nie może przekraczać - 75 %. Przed rozpoczęciem szpachlowania sufit powinien schnąć w wyżej opisanych warunkach cieplno wilgotnościowych przez okres co najmniej 24 godzin. kierunek padania światła min. 400 mm Ilustracja 12

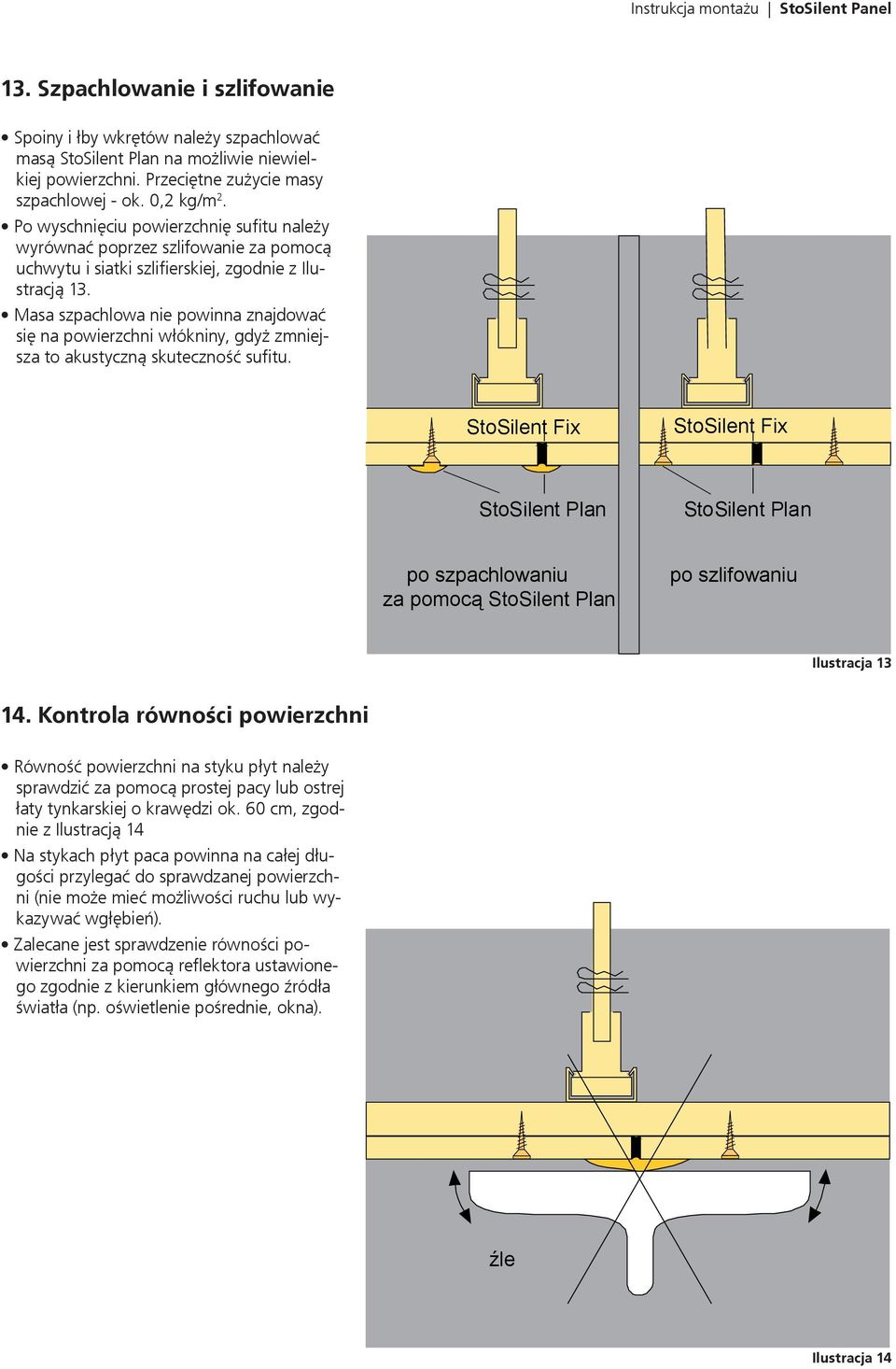

9 Instrukcja montażu StoSilent Panel 13. Szpachlowanie i szlifowanie Spoiny i łby wkrętów należy szpachlować masą StoSilent Plan na możliwie niewielkiej powierzchni. Przeciętne zużycie masy szpachlowej - ok. 0,2 kg/m 2. Po wyschnięciu powierzchnię sufitu należy wyrównać poprzez szlifowanie za pomocą uchwytu i siatki szlifierskiej, zgodnie z Ilustracją 13. Masa szpachlowa nie powinna znajdować się na powierzchni włókniny, gdyż zmniejsza to akustyczną skuteczność sufitu. StoSilent Fix StoSilent Fix S t o S i l e n t P l a n S t o S i l e n t P l a n po szpachlowaniu za pomocą StoSilent Plan po szlifowaniu Ilustracja Kontrola równości powierzchni Równość powierzchni na styku płyt należy sprawdzić za pomocą prostej pacy lub ostrej łaty tynkarskiej o krawędzi ok. 60 cm, zgodnie z Ilustracją 14 Na stykach płyt paca powinna na całej długości przylegać do sprawdzanej powierzchni (nie może mieć możliwości ruchu lub wykazywać wgłębień). Zalecane jest sprawdzenie równości powierzchni za pomocą reflektora ustawionego zgodnie z kierunkiem głównego źródła światła (np. oświetlenie pośrednie, okna). źle Ilustracja 14

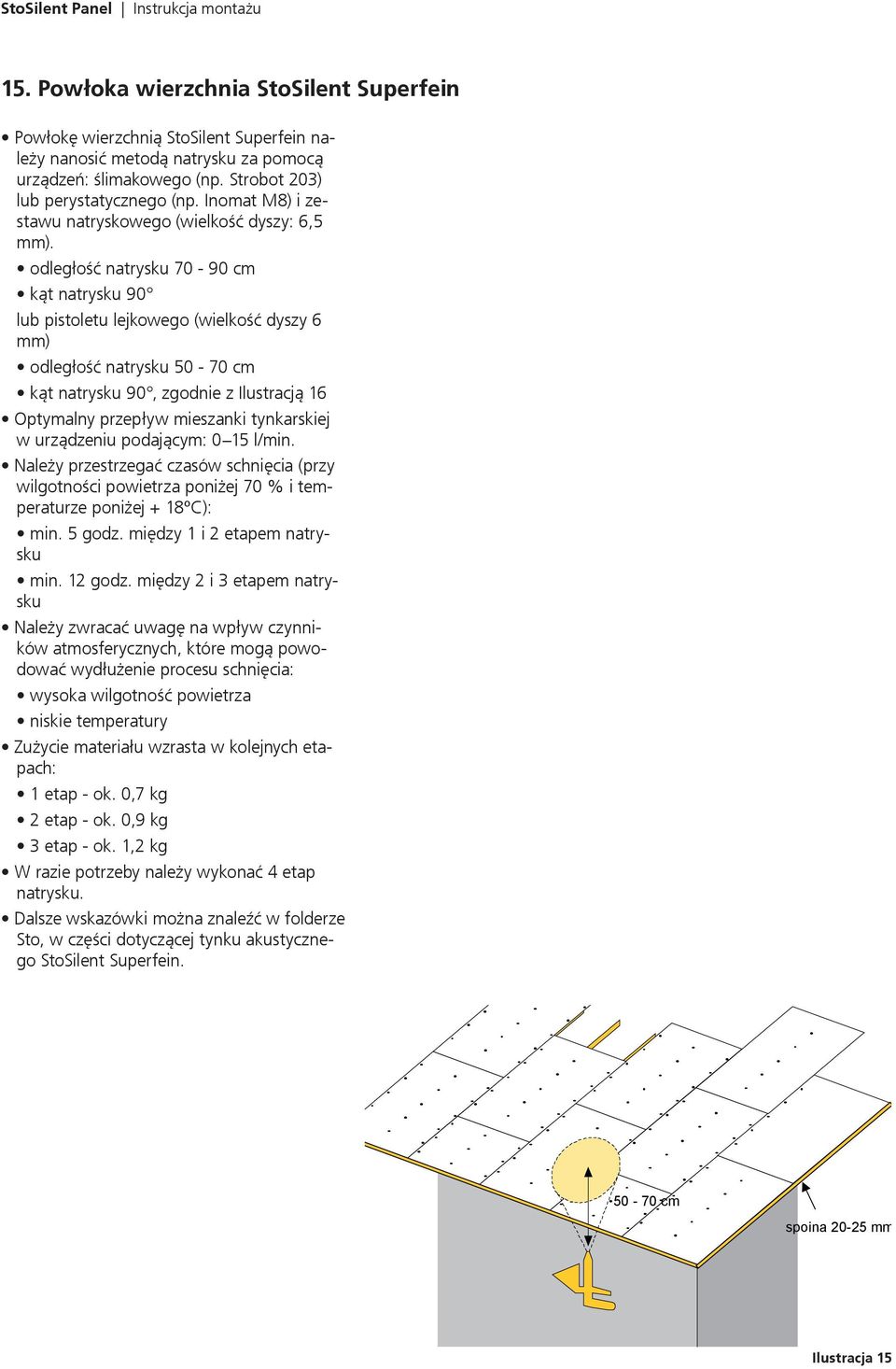

10 StoSilent Panel Instrukcja montażu 15. Powłoka wierzchnia StoSilent Superfein Powłokę wierzchnią StoSilent Superfein należy nanosić metodą natrysku za pomocą urządzeń: ślimakowego (np. Strobot 203) lub perystatycznego (np. Inomat M8) i zestawu natryskowego (wielkość dyszy: 6,5 mm). odległość natrysku cm kąt natrysku 90 lub pistoletu lejkowego (wielkość dyszy 6 mm) odległość natrysku cm kąt natrysku 90, zgodnie z Ilustracją 16 Optymalny przepływ mieszanki tynkarskiej w urządzeniu podającym: 0 15 l/min. Należy przestrzegać czasów schnięcia (przy wilgotności powietrza poniżej 70 % i temperaturze poniżej + 18ºC): min. 5 godz. między 1 i 2 etapem natrysku min. 12 godz. między 2 i 3 etapem natrysku Należy zwracać uwagę na wpływ czynników atmosferycznych, które mogą powodować wydłużenie procesu schnięcia: wysoka wilgotność powietrza niskie temperatury Zużycie materiału wzrasta w kolejnych etapach: 1 etap - ok. 0,7 kg 2 etap - ok. 0,9 kg 3 etap - ok. 1,2 kg W razie potrzeby należy wykonać 4 etap natrysku. Dalsze wskazówki można znaleźć w folderze Sto, w części dotyczącej tynku akustycznego StoSilent Superfein c m spoina mm Ilustracja 15

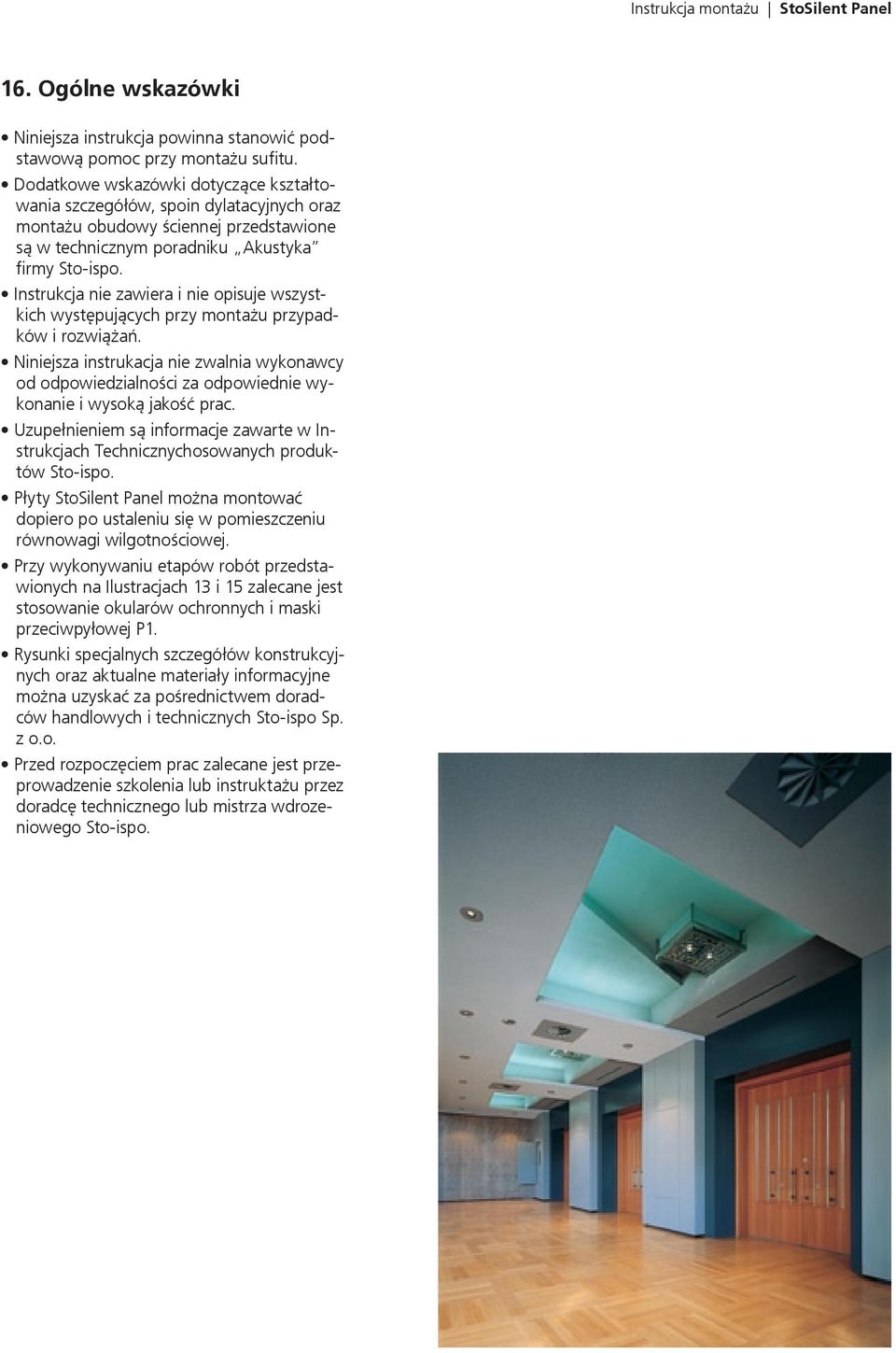

11 Instrukcja montażu StoSilent Panel 16. Ogólne wskazówki Niniejsza instrukcja powinna stanowić podstawową pomoc przy montażu sufitu. Dodatkowe wskazówki dotyczące kształtowania szczegółów, spoin dylatacyjnych oraz montażu obudowy ściennej przedstawione są w technicznym poradniku Akustyka firmy Sto-ispo. Instrukcja nie zawiera i nie opisuje wszystkich występujących przy montażu przypadków i rozwiążań. Niniejsza instrukacja nie zwalnia wykonawcy od odpowiedzialności za odpowiednie wykonanie i wysoką jakość prac. Uzupełnieniem są informacje zawarte w Instrukcjach Technicznychosowanych produktów Sto-ispo. Płyty StoSilent Panel można montować dopiero po ustaleniu się w pomieszczeniu równowagi wilgotnościowej. Przy wykonywaniu etapów robót przedstawionych na Ilustracjach 13 i 15 zalecane jest stosowanie okularów ochronnych i maski przeciwpyłowej P1. Rysunki specjalnych szczegółów konstrukcyjnych oraz aktualne materiały informacyjne można uzyskać za pośrednictwem doradców handlowych i technicznych Sto-ispo Sp. z o.o. Przed rozpoczęciem prac zalecane jest przeprowadzenie szkolenia lub instruktażu przez doradcę technicznego lub mistrza wdrozeniowego Sto-ispo.

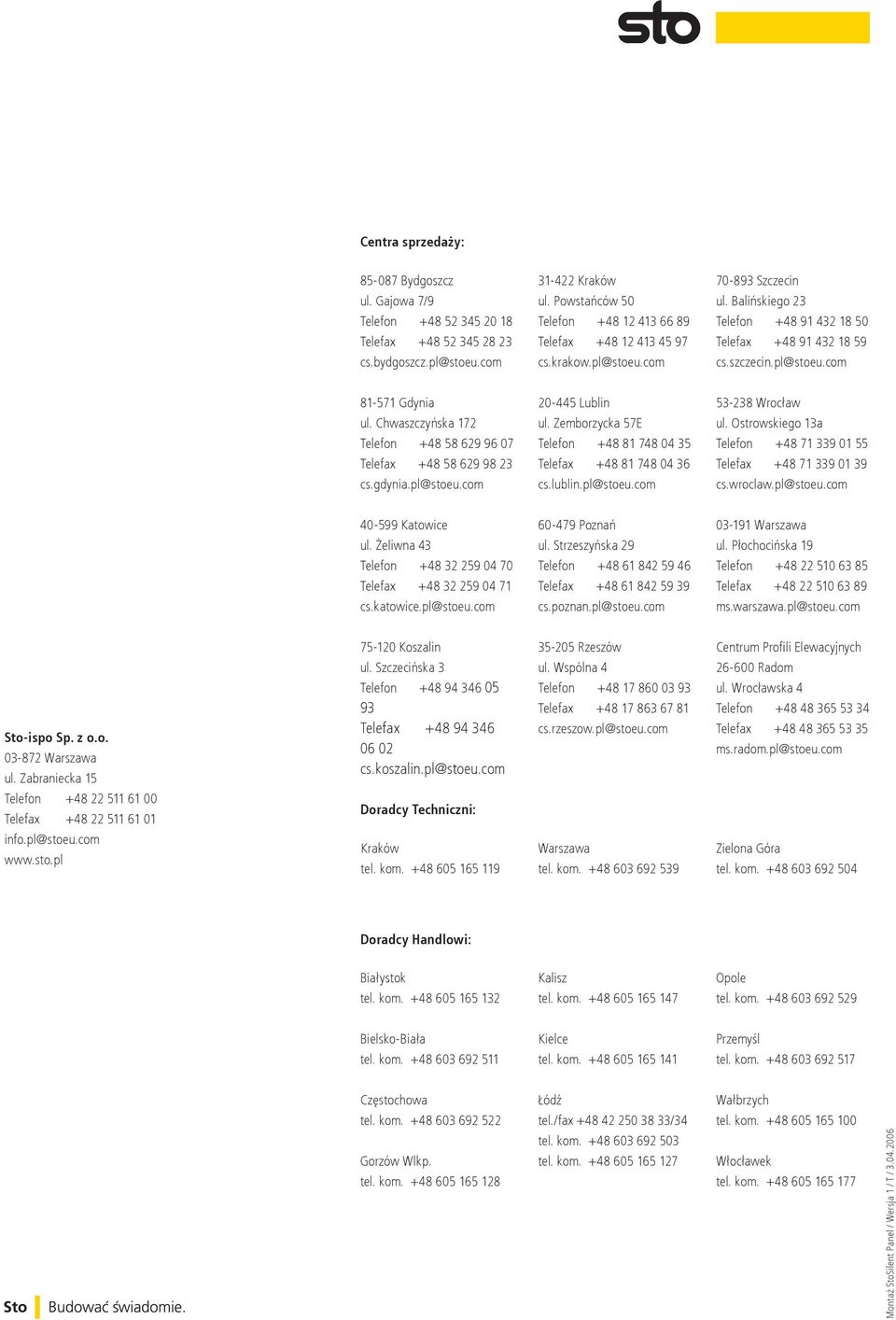

12 Centra sprzedaży: Bydgoszcz ul. Gajowa 7/9 Telefon Telefax Kraków ul. Powstańców 50 Telefon Telefax Szczecin ul. Balińskiego 23 Telefon Telefax Gdynia ul. Chwaszczyńska 172 Telefon Telefax Lublin ul. Zemborzycka 57E Telefon Telefax Wrocław ul. Ostrowskiego 13a Telefon Telefax Katowice ul. Żeliwna 43 Telefon Telefax Poznań ul. Strzeszyńska 29 Telefon Telefax Warszawa ul. Płochocińska 19 Telefon Telefax Sto-ispo Sp. z o.o Warszawa ul. Zabraniecka 15 Telefon Telefax info.pl@stoeu.com Koszalin ul. Szczecińska 3 Telefon Telefax cs.koszalin.pl@stoeu.com Doradcy Techniczni: Kraków tel. kom Rzeszów ul. Wspólna 4 Telefon Telefax cs.rzeszow.pl@stoeu.com Warszawa tel. kom Centrum Profili Elewacyjnych Radom ul. Wrocławska 4 Telefon Telefax ms.radom.pl@stoeu.com Zielona Góra tel. kom Doradcy Handlowi: Białystok tel. kom Kalisz tel. kom Opole tel. kom Bielsko-Biała tel. kom Kielce tel. kom Przemyśl tel. kom Częstochowa tel. kom Gorzów Wlkp. tel. kom Łódź tel./fax /34 tel. kom tel. kom Wałbrzych tel. kom Włocławek tel. kom Montaż StoSilent Panel / Wersja 1 / T /
