1 1 Katalog 2013

2 2 SPIS TREŚCI BRUKARSTWO Tarcze do betonu i granitu Przecinarki ręczne Przecinarka stolikowa Zagęszczarki Przecinarki drogowe POSADZKARSTWO Tarcze do świeżego betonu Talerze do betonu Przecinarki SOFF-CUT Szlifierki SCANMASKIN Odkurzacze przemysłowe SPRZĘT HYDRAULICZNY Agregaty Przecinarki tarczowe Wiertnica DROGOWNICTWO Tarcze do asfaltu i betonu CIĘCIE I WIERCENIE Narzędzia diamentowe Piły łańcuchowe ICS do betonu AGREGATY PRĄDOTWÓRCZE Agregaty prądotwórcze KANALIZACJA Wiertła koronowe Narzędzia diamentowe do rur Piły łańcuchowe ICS BUDOWLANKA Tarcze do betonu Tarcze do ceramiki Tarcze do silikatu Tarcze do kamienia Wiertła do kamienia WIERTNICE ELEKTRYCZNE Wiertnice elektryczne Statywy

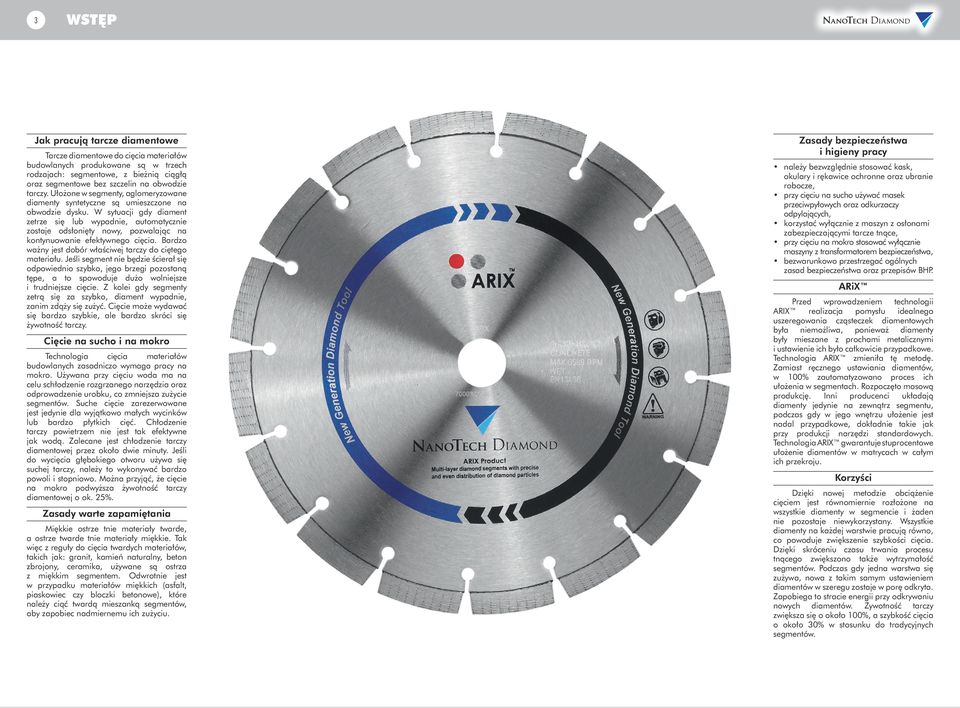

3 3 WSTĘP Jak pracują tarcze diamentowe Tarcze diamentowe do cięcia materiałów budowlanych produkowane są w trzech rodzajach: segmentowe, z bieżnią ciągłą oraz segmentowe bez szczelin na obwodzie. Ułożone w segmenty, aglomeryzowane diamenty syntetyczne są umieszczone na obwodzie dysku. W sytuacji gdy diament zetrze się lub wypadnie, automatycznie zostaje odsłonięty nowy, pozwalając na kontynuowanie efektywnego cięcia. Bardzo ważny jest dobór właściwej do ciętego materiału. Jeśli segment nie będzie ścierał się odpowiednio szybko, jego brzegi pozostaną tępe, a to spowoduje dużo wolniejsze i trudniejsze cięcie. Z kolei gdy segmenty zetrą się za szybko, diament wypadnie, zanim zdąży się zużyć. Cięcie może wydawać się bardzo szybkie, ale bardzo skróci się żywotność. Cięcie na sucho i na mokro Technologia cięcia materiałów budowlanych zasadniczo wymaga pracy na mokro. Używana przy cięciu woda ma na celu schłodzenie rozgrzanego narzędzia oraz odprowadzenie urobku, co zmniejsza zużycie. Suche cięcie zarezerwowane jest jedynie dla wyjątkowo małych wycinków lub bardzo płytkich cięć. Chłodzenie powietrzem nie jest tak efektywne jak wodą. Zalecane jest chłodzenie diamentowej przez około dwie minuty. Jeśli do wycięcia głębokiego otworu używa się suchej, należy to wykonywać bardzo powoli i stopniowo. Można przyjąć, że cięcie na mokro podwyższa żywotność diamentowej o ok. 25%. Zasady warte zapamiętania Miękkie ostrze tnie materiały twarde, a ostrze twarde tnie materiały miękkie. Tak więc z reguły do cięcia twardych materiałów, takich jak: granit, kamień naturalny, beton zbrojony, ceramika, używane są ostrza z miękkim segmentem. Odwrotnie jest w przypadku materiałów miękkich (asfalt, piaskowiec czy bloczki betonowe), które należy ciąć twardą mieszanką, aby zapobiec nadmiernemu ich zużyciu. Zasady bezpieczeństwa i higieny pracy należy bezwzględnie stosować kask, okulary i rękawice ochronne oraz ubranie robocze, przy cięciu na sucho używać masek przeciwpyłowych oraz odkurzaczy odpylających, korzystać wyłącznie z maszyn z osłonami zabezpieczającymi tarcze tnące, przy cięciu na mokro stosować wyłącznie maszyny z transformatorem bezpieczeństwa, bezwarunkowo przestrzegać ogólnych zasad bezpieczeństwa oraz przepisów BHP. ARiX Przed wprowadzeniem technologii ARIX realizacja pomysłu idealnego uszeregowania cząsteczek diamentowych była niemożliwa, ponieważ diamenty były mieszane z prochami metalicznymi i ustawienie ich było całkowicie przypadkowe. Technologia ARIX zmieniła tę metodę. Zamiast ręcznego ustawiania diamentów, w 100% zautomatyzowano proces ich ułożenia w segmentach. Rozpoczęto masową produkcję. Inni producenci układają diamenty jedynie na zewnątrz, podczas gdy w jego wnętrzu ułożenie jest nadal przypadkowe, dokładnie takie jak przy produkcji narzędzi standardowych. Technologia ARIX gwarantuje stuprocentowe ułożenie diamentów w matrycach w całym ich przekroju. Korzyści Dzięki nowej metodzie obciążenie cięciem jest równomiernie rozłożone na wszystkie diamenty w segmencie i żaden nie pozostaje niewykorzystany. Wszystkie diamenty na każdej warstwie pracują równo, co powoduje zwiększenie szybkości cięcia. Dzięki skróceniu czasu trwania procesu tnącego zwiększono także wytrzymałość. Podczas gdy jedna warstwa się zużywa, nowa z takim samym ustawieniem diamentów w szeregu zostaje w porę odkryta. Zapobiega to stracie energii przy odkrywaniu nowych diamentów. Żywotność zwiększa się o około 100%, a szybkość cięcia o około 30% w stosunku do tradycyjnych.

4 4 BRUKARSTWO ARIX APX/H2X tarcza w technologii ARIX charakteryzująca się dużą szybkością cięcia i długą żywotnością mocowanie 22,23 mm cięcie na sucho beton beton zbrojony ogólne materiały budowlane TS-Uni tarcza spawana laserowo, specjalnie skontruowana do przecinarek stolikowych o mocy silnika 2,2 kw i obrotach 2800 rpm mocowanie 25,4 mm cięcie na mokro kostka brukowa beton krawężnik Extra Life tarcza spawana laserowo o bardzo długiej żywotności, przeznaczona do przecinarek ręcznych i drogowych; nie należy stosować na przecinarki stolikowe!!! w średnicy 350 również z otworem wewnętrznym 20 mm cięcie na sucho i mokro beton kostka brukowa ogólne materiały budowlane Twister odpowiednik Extra Life w wersji wentylowanej w średnicy 230 mm beton kostka brukowa ogólne materiały budowlane ARIX HX/H2X 20/40/60 tarcza w technologii ARIX charakteryzująca się dużą szybkością cięcia i długą żywotnością linia produktów ARIX-HX/H2X przeznaczona jest do przecinarek ręcznych w średnicy 350 również z otworem wewnętrznym 20 mm. HX/H2X 20 cięcie tylko na mokro HX/H2X 40, 60 cięcie na mokro lub sucho HX/H2X 20 beton zbrojony, granit HX/H2X 40 beton zbrojony, beton, ogólne materiały budowlane HX/H2X 60 beton, kostka brukowa, krawężnik, ogólne miękkie materiały budowlane Max Wave tarcza do przecinarek ręcznych o dużej szybkości cięcia. w średnicy 350 również z otworem wewnętrznym 20 mm cięcie na sucho lub mokro beton beton zbrojony kamień naturalny i sztuczny kostka granitowa klinkier dachówka

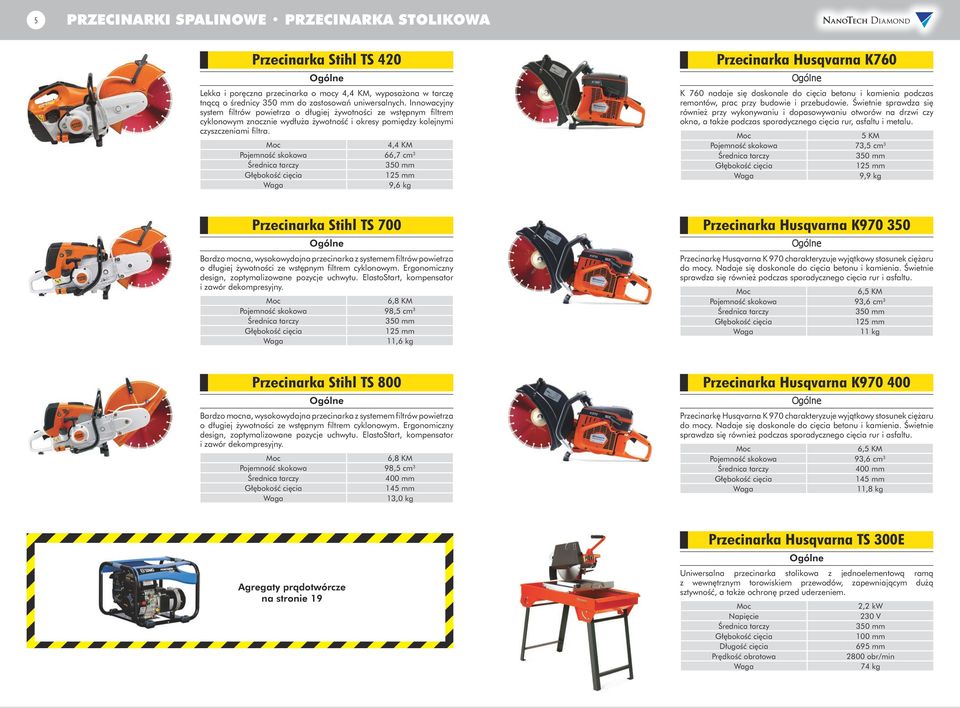

5 5 PRZECINARKI SPALINOWE PRZECINARKA STOLIKOWA Przecinarka Stihl TS 420 Lekka i poręczna przecinarka o mocy 4,4 KM, wyposażona w tarczę tnącą o średnicy 350 mm do zastosowań uniwersalnych. Innowacyjny system filtrów powietrza o długiej żywotności ze wstępnym filtrem cyklonowym znacznie wydłuża żywotność i okresy pomiędzy kolejnymi czyszczeniami filtra. 4,4 KM Pojemność skokowa 66,7 cm mm 125 mm 9,6 kg Przecinarka Husqvarna K760 K 760 nadaje się doskonale do cięcia betonu i kamienia podczas remontów, prac przy budowie i przebudowie. Świetnie sprawdza się również przy wykonywaniu i dopasowywaniu otworów na drzwi czy okna, a także podczas sporadycznego cięcia rur, asfaltu i metalu. 5 KM Pojemność skokowa 73,5 cm mm 125 mm 9,9 kg Przecinarka Stihl TS 700 Bardzo mocna, wysokowydajna przecinarka z systemem filtrów powietrza o długiej żywotności ze wstępnym filtrem cyklonowym. Ergonomiczny design, zoptymalizowane pozycje uchwytu. ElastoStart, kompensator i zawór dekompresyjny. 6,8 KM Pojemność skokowa 98,5 cm mm 125 mm 11,6 kg Przecinarka Husqvarna K Przecinarkę Husqvarna K 970 charakteryzuje wyjątkowy stosunek ciężaru do mocy. Nadaje się doskonale do cięcia betonu i kamienia. Świetnie sprawdza się również podczas sporadycznego cięcia rur i asfaltu. 6,5 KM Pojemność skokowa 93,6 cm mm 125 mm 11 kg Przecinarka Stihl TS 800 Bardzo mocna, wysokowydajna przecinarka z systemem filtrów powietrza o długiej żywotności ze wstępnym filtrem cyklonowym. Ergonomiczny design, zoptymalizowane pozycje uchwytu. ElastoStart, kompensator i zawór dekompresyjny. 6,8 KM Pojemność skokowa 98,5 cm mm 145 mm 13,0 kg Przecinarka Husqvarna K Przecinarkę Husqvarna K 970 charakteryzuje wyjątkowy stosunek ciężaru do mocy. Nadaje się doskonale do cięcia betonu i kamienia. Świetnie sprawdza się również podczas sporadycznego cięcia rur i asfaltu. 6,5 KM Pojemność skokowa 93,6 cm mm 145 mm 11,8 kg Agregaty prądotwórcze na stronie 19 Przecinarka Husqvarna TS 300E Uniwersalna przecinarka stolikowa z jednoelementową ramą z wewnętrznym torowiskiem przewodów, zapewniającym dużą sztywność, a także ochronę przed uderzeniem. Napięcie cięcia Prędkość obrotowa 2,2 kw 230 V 350 mm 100 mm 695 mm 2800 obr/min 74 kg

6 6 ZAGĘSZCZARKI PRZECINARKI DROGOWE Zagęszczarki Ammann Zagęszczarki AMMANN wyróżniają się prostym wykonaniem oraz dużą zwrotnością. ne silniki diesel i silniki benzynowe to dodatkowe atuty tych maszyn. Przeznaczone są do prac przy naprawie powierzchni dróg, układaniu chodników, budowie parkingów, boisk oraz przy pracach ziemnych w budownictwie przemysłowym. Przecinarki Husqvarna Oferta przecinarek drogowych firmy Husqvarna obejmuje wydajne urządzenia do cięcia asfaltu, starego i świeżego betonu. Seria FS obejmuje lekkie przecinarki jezdne o zwartej budowie. Przecinarki te nadają się znakomicie do drobnych prac naprawczych i są niezwykle proste w eksploatacji. Mieszczą się w samochodzie średniej klasy. Zagęszczarka Ammann AVP 1850 Silnik, moc silnika Honda 5,0 KM Siła odśrodkowa 18 kn Częstotliwość wibracji 85 Hz Szerokość robocza 500 mm 100 kg Przecinarka Husqvarna FS 309 Silnik, Robin 9 KM 64 kg 350 mm Głębkość cięcia 120 mm Zagęszczarka Ammann AVP 3020 Silnik, moc silnika Honda 8,6 KM Siła odśrodkowa 30 kn Częstotliwość wibracji 90 Hz Szerokość robocza 700 lub 500 mm 190 kg Przecinarka Husqvarna FS 400LV Silnik, Honda 11 KM 99 kg 450 mm Głębkość cięcia 165 mm Zagęszczarka Ammann AVP 4920 Silnik, moc silnika Honda 11,1 KM Siła odśrodkowa 49 kn Częstotliwość wibracji 65 Hz Szerokość robocza 600 lub 450 mm 333 kg Przecinarka Husqvarna FS 413 Silnik, Honda 11 KM 163 kg 500 mm Głębkość cięcia 190 mm Zagęszczarka Ammann AVH 5030 Silnik, moc silnika Hatz 94 KM Siła odśrodkowa 50 kn Częstotliwość wibracji 65 Hz Szerokość robocza 600 lub 450 mm 600 lub 450 kg Tarcze do asfaltu na stronie 7 Tarcze do betonu na stronie 16 Tarcze do świeżego betonu na stronie 10

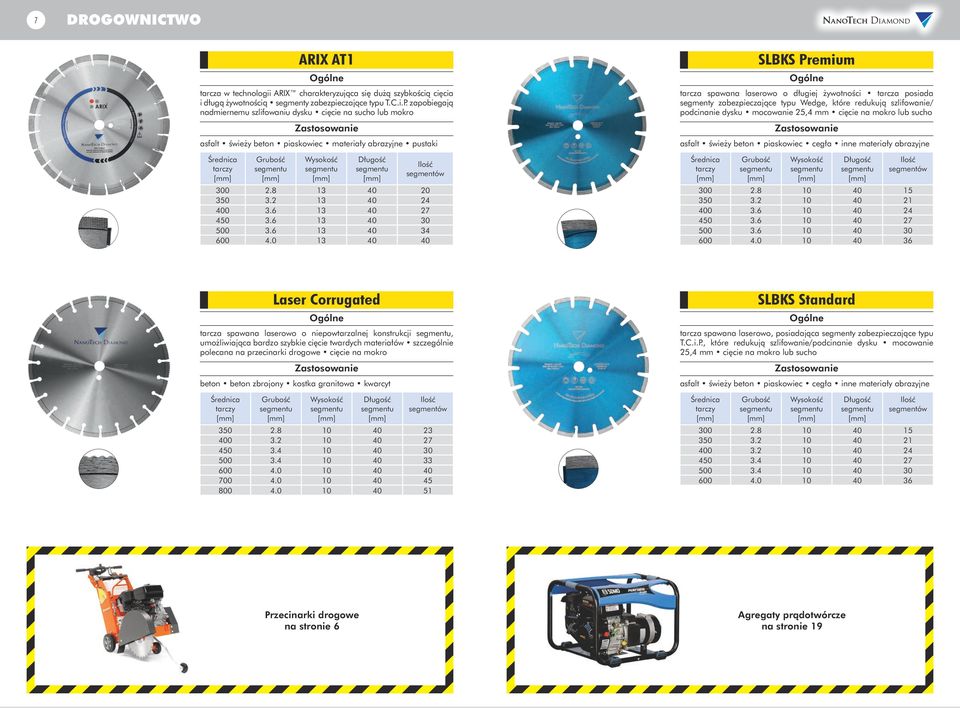

7 7 DROGOWNICTWO ARIX AT1 tarcza w technologii ARIX charakteryzująca się dużą szybkością cięcia i długą żywotnością segmenty zabezpieczające typu T.C.i.P. zapobiegają nadmiernemu szlifowaniu dysku cięcie na sucho lub mokro asfalt świeży beton piaskowiec materiały abrazyjne pustaki SLBKS Premium tarcza spawana laserowo o długiej żywotności tarcza posiada segmenty zabezpieczające typu Wedge, które redukują szlifowanie/ podcinanie dysku mocowanie 25,4 mm cięcie na mokro lub sucho asfalt świeży beton piaskowiec cegła inne materiały abrazyjne Laser Corrugated tarcza spawana laserowo o niepowtarzalnej konstrukcji, umożliwiająca bardzo szybkie cięcie twardych materiałów szczególnie polecana na przecinarki drogowe cięcie na mokro beton beton zbrojony kostka granitowa kwarcyt SLBKS Standard tarcza spawana laserowo, posiadająca segmenty zabezpieczające typu T.C.i.P., które redukują szlifowanie/podcinanie dysku mocowanie 25,4 mm cięcie na mokro lub sucho asfalt świeży beton piaskowiec cegła inne materiały abrazyjne Przecinarki drogowe na stronie 6 Agregaty prądotwórcze na stronie 19

8 8 KANALIZACJA Segment ARIX Zwykły segment Wiertła koronowe Wiertła koronowe NanoTech zapewniają dużą prędkość roboczą i trwałość użytkową, zarówno podczas pracy wiertnicą ręczną, jak i na statywie. Oferujemy szeroki wybór wierteł o różnej średnicy, długości i segmentach, w zależności od potrzeb Klienta. Wiercenie na mokro. Arix 10 mm beton beton mocno zbrojony Arix II 12 mm beton beton mocno zbrojony Arix Fresh 10 mm asfalt cegła piaskowiec świeży beton Standard 10 mm beton beton słabo zbrojony wietła / / / / /24 32 Talerz VB125 talerz szlifujący wykonany w technologii Vacuum Brazed występuje w średnicy 125 mm cięcie na sucho obróbka rur GRP, HDPE, PE Tarcza VB350 tarcza wykonana w technologii Vacuum Brazed występuje w średnicy 350 mm cięcie na mokro i sucho Wszystkie typy materiałów od żeliwa po stal i szkło Agregaty prądotwórcze na stronie 19 Prowadzimy regenerację wierteł koronowych Agregaty, wiertnice i przecinarki hydrauliczne na stronie 18

9 9 KANALIZACJA Power Grit PowerGrit Utility Saw Chain jest nowoczesnym narzędziem zaprojektowanym by zrewolucjonizować metody cięcia. Począwszy od stali, aż do rur z materiałów plastycznych, PowerGrit pozwala ciąć szybciej, łatwiej i bezpieczniej niż przy wykorzystaniu innych metod. Dzięki próżniowo lutowanej powłoce diamentowej łańcucha oraz jego niezwykłej wytrzymałości, technologia PowerGrit znacznie ułatwia cięcie jednocześnie zmniejszając wielkość wykopu. Możliwość cięcia rury z jednej strony radykalnie zmniejsza trudność cięcia rur w wykopie. PowerGrit przyspiesza wykonanie wykopu, zmniejsza wysiłek operatora i ostatecznie skraca czas wykonania pracy. Piła spalinowa PowerGrit 695PG 6,5 KM Pojemność skokowa 93,6 cm 3 40 cm (z prowadnicą i łańcuchem) 10 kg współpracuje z łańcuchami do betonu FORCE4 Piła hydrauliczna PowerGrit 880PG Zasilanie hydrauliczne Przepływ 30 l/min lub 45 l/min 38, 50 lub 63 cm (z prowadnicą i łańcuchem) ok. 13 kg współpracuje z łańcuchami do betonu FORCE4 Zalety produktu: Poprawa bezpieczeństwa pracy Punktowy dostęp Zredukowanie wymiarów wykopu Skrócenie czasu pracy Zmniejszenie wysiłku operatora Ułatwiona kontrola cięcia podczas pracy Materiały cięte: Rury żeliwne Rury PCV Rury LDPE/HDPE Hobas, Amitech Rury azbestowe* Zacisk do rur zacisk do rury 880F4 wyznacza nowy poziom bezpieczeństwa, łatwości i dokładności wykonywanej pracy zamontowanie zacisku zdecydowanie redukuje wysiłek operatora, wprowadza stabilność i dokładność cięcia piłą przy zachowaniu maksymalnego bezpieczeństwa operatora piły maksymalnie do rur o średnicy 300 mm * Azbest jest materiałem wysoce niebezpiecznym i może być przyczyną poważnych chorób układu oddechowego. Cięcie azbestu może spowodować przedostawanie się włókien azbestowych do otoczenia. Przed przystąpieniem do pracy należy zapoznać się ze wszystkimi procedurami bezpieczeństwa. Azbest musi być usuwany w sposób bezpieczny, tylko przez wykwalifikowane osoby, zgodnie przyjętymi normami w UE. ICS i NanoTech Diamond Poland Sp. z o.o. nie są odpowiedzialne za narażenie życia lub zdrowia osób, które używają pił ICS do usuwania azbestu.

10 10 POSADZKARSTWO ARIX GC1/GC2 numer 1 na rynku wśród tarcz do cięcia świeżego betonu dzięki bardzo wąskiemu uzębieniu i segmentom zabezpieczającym tarcza nie wyrywa zbrojenia rozproszonego umożliwia bardzo wczesne rozpoczęcie cięcia betonu po wylaniu posadzki cięcie na sucho lub mokro świeży beton SLBKS Premium tarcza spawana laserowo o długiej żywotności tarcza posiada segmenty zabezpieczające typu Wedge, które redukują szlifowanie/podcinanie dysku mocowanie 25,4 mm cięcie na mokro lub sucho asfalt świeży beton piaskowiec cegła inne materiały abrazyjne SOFF-CUT ogólne specjalna tarcza do przecinarek Soff-Cut z trójkątnym otworem wewnętrznym w sprzedaży posiadamy samą tarczę, bez płozy prowadzącej cięcie na sucho świeży beton SLBKS Standard tarcza spawana laserowo, posiadająca segmenty zabezpieczające typu T.C.i.P., które redukują szlifowanie/podcinanie dysku mocowanie 25,4 mm cięcie na mokro lub sucho asfalt świeży beton piaskowiec cegła inne materiały abrazyjne Agregaty prądotwórcze na stronie 19 Przecinarki drogowe na stronie 6

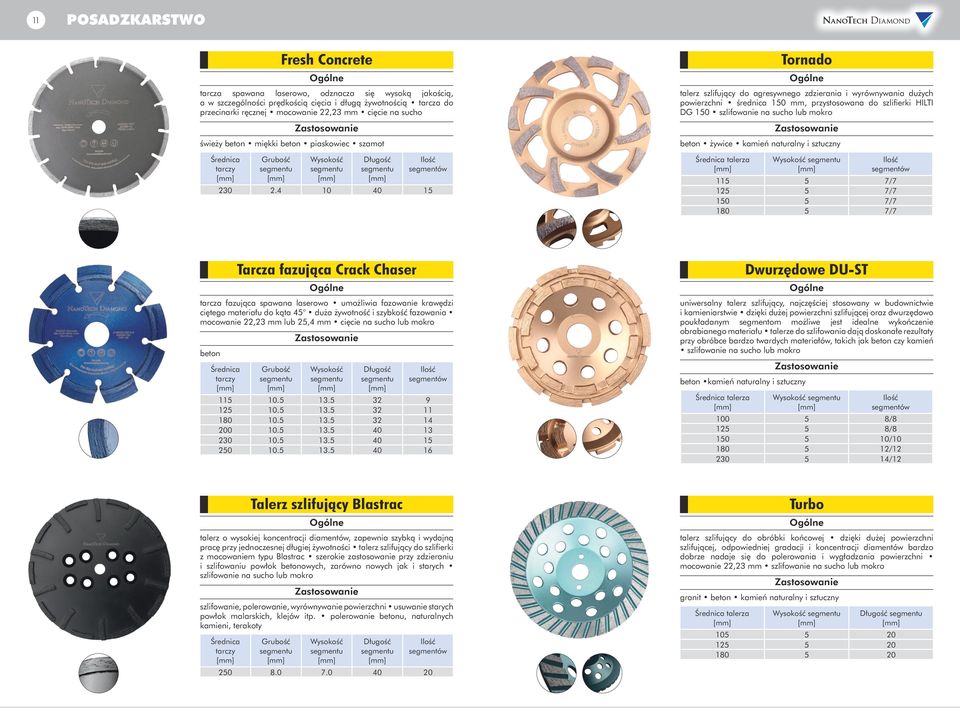

11 11 POSADZKARSTWO Fresh Concrete tarcza spawana laserowo, odznacza się wysoką jakością, a w szczególności prędkością cięcia i długą żywotnością tarcza do przecinarki ręcznej mocowanie 22,23 mm cięcie na sucho świeży beton miękki beton piaskowiec szamot Tornado talerz szlifujący do agresywnego zdzierania i wyrównywania dużych powierzchni średnica 150 mm, przystosowana do szlifierki HILTI DG 150 szlifowanie na sucho lub mokro beton żywice kamień naturalny i sztuczny talerza / / / /7 Tarcza fazująca Crack Chaser tarcza fazująca spawana laserowo umożliwia fazowanie krawędzi ciętego materiału do kąta 45 duża żywotność i szybkość fazowania mocowanie 22,23 mm lub 25,4 mm cięcie na sucho lub mokro beton Dwurzędowe DU-ST uniwersalny talerz szlifujący, najczęściej stosowany w budownictwie i kamieniarstwie dzięki dużej powierzchni szlifującej oraz dwurzędowo poukładanym segmentom możliwe jest idealne wykończenie obrabianego materiału talerze do szlifowania dają doskonałe rezultaty przy obróbce bardzo twardych materiałów, takich jak beton czy kamień szlifowanie na sucho lub mokro beton kamień naturalny i sztuczny talerza / / / / /12 Talerz szlifujący Blastrac talerz o wysokiej koncentracji diamentów, zapewnia szybką i wydajną pracę przy jednoczesnej długiej żywotności talerz szlifujący do szlifierki z mocowaniem typu Blastrac szerokie zastosowanie przy zdzieraniu i szlifowaniu powłok betonowych, zarówno nowych jak i starych szlifowanie na sucho lub mokro szlifowanie, polerowanie, wyrównywanie powierzchni usuwanie starych powłok malarskich, klejów itp. polerowanie betonu, naturalnych kamieni, terakoty Turbo talerz szlifujący do obróbki końcowej dzięki dużej powierzchni szlifującej, odpowiedniej gradacji i koncentracji diamentów bardzo dobrze nadaje się do polerowania i wygładzania powierzchni mocowanie 22,23 mm szlifowanie na sucho lub mokro granit beton kamień naturalny i sztuczny talerza

12 12 PRZECINARKI SOFF-CUT SZLIFIERKI SCANMASKIN SOFF-CUT Husqvarna Soff-Cut to opatentowany system pozwalający na cięcie betonu w ciągu jednej do dwóch godzin od zakończenia pracy, zanim beton ostatecznie stężeje. Silnik, Prędkość obrotowa Regulacja głębokości cięcia SOFF-CUT 150 benzynowy Robin, 4,3 KM 3800 obr./min 150 mm 30 mm Ręczna 39 kg SCANMASKIN SCANMASKIN SC 450 Napięcie / Natężenie Obroty maszyny szlifującej uchwytu Szerokość robocza Szerokość talerza Obroty talerza maszyn szlifująco-polerujących z serii SCAN COMBIFLEX oraz narzędzi diamentowych gwarantuje estetyczną posadzkę przypominającą wyglądem polerowany kamień naturalny lub lastryko. Urządzenia firmy SCANMASKIN umożliwiają nadanie nieprzeciętnego wyglądu zarówno świeżo wylanym nawierzchniom, jak i starym, zużytym posadzkom, które po renowacji właściwie w niczym nie ustępują posadzkom nowym. 2,2 kw 230 V / 8,7 A 1430/min 60 kg 20 kg 45 cm 15 cm 950 obr./min SOFF-CUT 2000 Silnik, benzynowy Robin, 9 KM Prędkość obrotowa 3600 obr./min 250 mm 38 mm Regulacja głębokości cięcia Ręczna 144 kg SCANMASKIN SC 650 7,5 kw Napięcie / Natężenie 400 V / 16 A 320 kg Szerokość robocza 65 cm Szerokość talerza 3 x 21 cm Obroty talerza obr./min Zbiornik wody opcjonalnie SOFF-CUT 4000 Silnik, benzynowy Kohler, 20 KM Prędkość obrotowa 3500 obr./min 342,9 mm 76 mm Regulacja głębokości cięcia Elektryczna 191 kg SCANMASKIN SC 700RC 7,5 kw Napięcie / Natężenie 400 V / 16 A 460 kg Szerokość robocza 70 cm Szerokość talerza 3 x 24 cm Obroty talerza obr./min Napięcie układu sterującego 24 V Zasilanie / Zasilanie pilota akumulatorowe / bateria Li-Ion Zbiornik wody opcjonalnie SOFF-CUT 4200 Silnik, benzynowy Kohler, 23 KM Prędkość obrotowa 3500 obr./min 350 mm 76 mm Regulacja głębokości cięcia Elektryczna 257 kg SCANMASKIN SC 1000RC 15,0 kw Napięcie / Natężenie 400 V / 32 A 700 kg Szerokość robocza 100 cm Szerokość talerza 6 x 24 cm Obroty talerza obr./min

13 13 ODKURZACZE PRZEMYSŁOWE Trzyfazowe do pracy na sucho Maszyny o wydajnych, trzyfazowych silnikach, stosowane do usuwania zanieczyszczeń takich jak pył betonowy czy azbest. Dzięki zastosowanemu systemowi gromadzenia odpadów Longopac możliwa jest wymiana worka bez wchodzenia w kontakt z pyłem. Odkurzacze z serii T świetnie sprawdzają się jako odkurzacze centralne, są też używane do cykliniarek i szlifierek. Pullman T6000 silnika 2 x 3000 W 195 kg Przepływ powietrza 600 m 3 /h Wartość podciśnienia 28 kpa Filtr wstępny Poliester Filtr HEPA H13 System oczyszczania filtra tak Wymiary urządzenia 800x600x1510 mm Pullman T8600 silnika 8600 W 210 kg Przepływ powietrza max 660 m 3 /h Wartość podciśnienia 28 kpa Filtr wstępny Poliester Filtr HEPA H13 System oczyszczania filtra tak Wymiary urządzenia 1200x760x1780 mm Pullman T11000 silnika W 365 kg Przepływ powietrza 1100 m 3 /h Wartość podciśnienia 28 kpa Filtr wstępny Poliester Filtr HEPA H13 System oczyszczania filtra tak Wymiary urządzenia 109x79x178 mm Jednofazowe do pracy na sucho Odkurzacze przeznaczone do usuwania suchego, niepalnego pyłu. Spełniają wymagania konieczne do pracy z azbestem. Wyposażone w system gromadzenia odpadów Longopac. Pullman S26 silnika 2x1260 W 45 kg Przepływ powietrza 400 m 3 /h Wartość podciśnienia 22 kpa Filtr wstępny Poliester Filtr HEPA H13 System oczyszczania filtra Tak Wymiary urządzenia 765 x 545 x 1260 mm Pullman S36 silnika 3x1260 W 63 kg Przepływ powietrza 600 m 3 /h Wartość podciśnienia 22 kpa Filtr wstępny Poliester Filtr HEPA H13 System oczyszczania filtra tak Wymiary urządzenia 885x600x1515 mm Jednofazowe do pracy na mokro Odkurzacze ze stali nierdzewnej, stosowane do usuwania wody, oleju czy płynów żrących. Wersja P jest wyposażona w pompę wodną. Pullman W70 / W70P Model W70 W70P silnika 1260 W 1260 W 33 kg 43 kg Przepływ powietrza 200 m 3 /h 200 m 3 /h pompy 650 W Wydajność pompy 260 l/min Filtr mechaniczny tak tak Filtr wodny tak tak Wymiary urządzenia 600x570x1250 mm 600x570x1250 mm Pullman W250 / W250P Model W250 W250P silnika 1x1300 W 1x1300 W 24 kg 28 kg Przepływ powietrza 160 m 3 /h 160 m 3 /h pompy 450 W Wydajność pompy 150 l/min Filtr mechaniczny Filtr wodny tak tak Wymiary urządzenia 58x52x89 mm 58x52x89 mm

14 14 CIĘCIE I WIERCENIE ARIX WX 50/70 tarcze do pił ściennych oraz agregatów elektrycznych i hydraulicznych szczególnie polecane do cięcia żelbetu z dużą zawartością zbrojenia w betonie długa żywotność i znakomita szybkość cięcia WX 50 zalecana do maszyn o mocy do 20 kw WX 70 zalecana do maszyn o mocy powyżej 20 kw cięcie tylko na mokro beton beton zbrojony Segment ARIX Zwykły segment Segmenty Zasadniczo wyróżniamy trzy typy : twarde do cięcia miękkich materiałów, średnio twarde do cięć ogólnych materiałów budowlanych, miękkie do cięcia granitu czy betonów zbrojonych. Dobór uzależniony jest od potrzeb Klienta. Dostępne typy : Arix: 10 mm beton beton mocno zbrojony Arix II: 12 mm beton beton mocno zbrojony Arix Fresh: 10 mm asfalt cegła piaskowiec świeży beton Standard: 10 mm beton beton słabo zbrojony Ring ARIX tarcza spawana laserowo do przecinarki ręcznej Husqvarna 970 Ring / PARTNER K-3600 cięcie na sucho lub mokro beton beton zbrojony Agregaty, wiertnice i przecinarki hydrauliczne na stronie 18 Lina diamentowa liny diamentowe służą do przecinania grubych i masywnych ścian, stropów betonowych, fundamentów, filarów oraz przyczółków mostowych, itp do agregatów z napędem elektrycznym lub hydraulicznym dostępne w technologii ARIX i Standard beton beton zbrojony żelbet koralika koralika koralika koralików [szt./mb] Wiertnice elektryczne na stronie 20

15 15 CIĘCIE I WIERCENIE Piły łańcuchowe ICS do betonu ICS oferuje szeroką gamę pił łańcuchowych zaprojektowanych tak, aby były dopasowane do niemal każdego rodzaju pracy na budowie. Ich unikalne możliwości pozwalają na wycinanie kątów prostych, oraz głębokie i jednocześnie precyzyjne cięcie betonu czy żelbetu. Produkty ICS są nieustannie unowocześniane tak, aby zapewniały użytkownikom maksymalną efektywność i komfort pracy. Piła spalinowa PowerGrit 680GC 5 KM Pojemność skokowa 80 cm 3 30 lub 35 cm (z prowadnicą i łańcuchem) 9,6 kg Piła spalinowa PowerGrit 695GC 6,5 KM Pojemność skokowa 93,6 cm 3 35 lub 40 cm (z prowadnicą i łańcuchem) 10 kg Piła hydrauliczna 880F4 Zasilanie hydrauliczne Przepływ 30 l/min lub 45 l/min 25, 38, 50 lub 63 cm. (z prowadnicą i łańcuchem) ok. 13 kg Zalety produktu: Cięcie otworów na głębokość do 63 cm Możliwość wycinania małych otworów Docinanie kątów prostych Wycinanie dowolnych wielokątów Materiały cięte: Beton Beton zbrojony Szamot Cegła i inne materiały abrazyjne Piła hydrauliczna 880F4-FL możliwe cięcie przy ścianie i posadzce od 4,8 mm Zasilanie Przepływ (z prowadnicą i łańcuchem) Szyna SpeedHook hydrauliczne 30 l/min lub 45 l/min 25, 38, 50 lub 63 cm. ok. 13 kg pozwala na idealnie proste cięcie, ułatwia pracę operatora do zastosowania z piłami 880F4

16 16 BUDOWLANKA ARIX FX/F2X 20/30/40/50/60 tarcza w technologii ARIX do przecinarek drogowych cięcie na mokro przy doborze należy stosować odpowiednie średnice do konkretnych maszyn i przestrzegać mocy silników: FX 20 - przecinarki drogowe o mocy do 20 KM FX 30 - przecinarka drogowa o mocy powyżej 20 KM FX 40 - przecinarka drogowa o mocy powyżej 35 KM FX 50 - przecinarka drogowa o mocy powyżej 50 KM FX 60 - przecinarka drogowa o mocy powyżej 65 KM Laser Corrugated tarcza spawana laserowo o niepowtarzalnej konstrukcji, umożliwiająca bardzo szybkie cięcie twardych materiałów szczególnie polecana na przecinarki drogowe cięcie na mokro beton beton zbrojony kostka granitowa kwarcyt Grooving / Tuck Pointing tarcza spawana laserowo służy do poszerzania dylatacji i wycinania rowków na kable elektryczne cięcie na mokro beton asfalt GROOVING: tuck POiNtiNG: Flise CTD/CTW tarcze z zamkniętym obwodem idealnie równe cięcie płaszczyzn CTD cięcie na sucho i mokro CTW cięcie tylko na mokro! płytki ceramiczne i gres kafle i kamionka płyty marmurowe cienkie płyty granitowe Rodzaj CTD CTD CTD CTD CTD CTD CTD CTD CTW CTW CTW CTW CTW

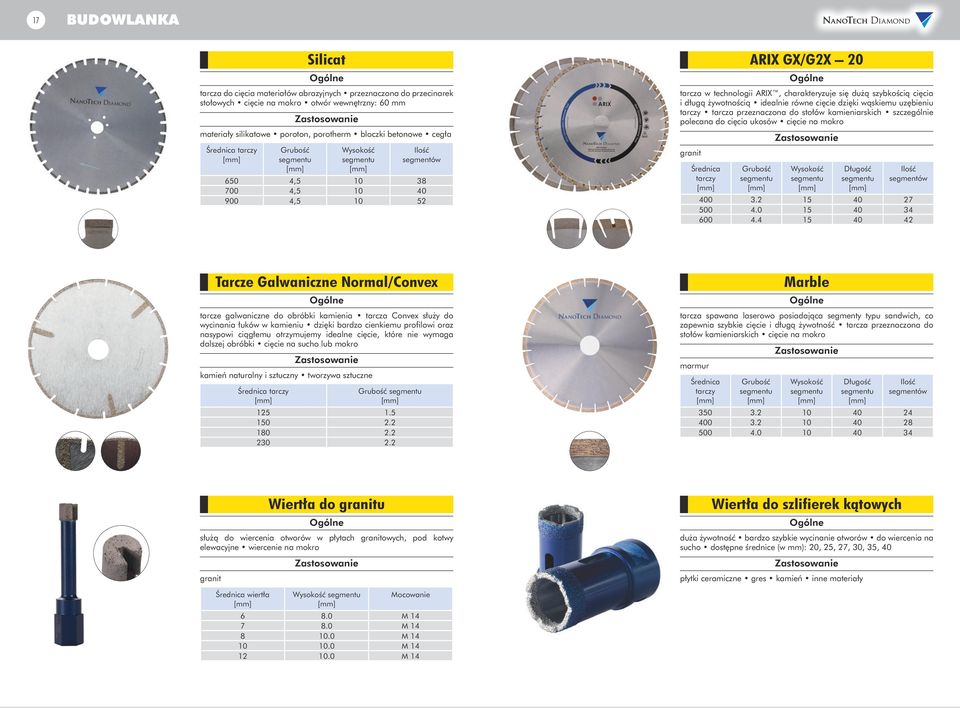

17 17 BUDOWLANKA Silicat tarcza do cięcia materiałów abrazyjnych przeznaczona do przecinarek stołowych cięcie na mokro otwór wewnętrzny: 60 mm materiały silikatowe poroton, porotherm bloczki betonowe cegła 650 4, , , ARIX GX/G2X 20 tarcza w technologii ARIX, charakteryzuje się dużą szybkością cięcia i długą żywotnością idealnie równe cięcie dzięki wąskiemu uzębieniu tarcza przeznaczona do stołów kamieniarskich szczególnie polecana do cięcia ukosów cięcie na mokro granit Tarcze Galwaniczne Normal/Convex tarcze galwaniczne do obróbki kamienia tarcza Convex służy do wycinania łuków w kamieniu dzięki bardzo cienkiemu profilowi oraz nasypowi ciągłemu otrzymujemy idealne cięcie, które nie wymaga dalszej obróbki cięcie na sucho lub mokro kamień naturalny i sztuczny tworzywa sztuczne Marble tarcza spawana laserowo posiadająca segmenty typu sandwich, co zapewnia szybkie cięcie i długą żywotność tarcza przeznaczona do stołów kamieniarskich cięcie na mokro marmur Wiertła do granitu służą do wiercenia otworów w płytach granitowych, pod kotwy elewacyjne wiercenie na mokro granit Wiertła do szlifierek kątowych duża żywotność bardzo szybkie wycinanie otworów do wiercenia na sucho dostępne średnice (w mm): 20, 25, 27, 30, 35, 40 płytki ceramiczne gres kamień inne materiały wiertła owanie M M M M M 14

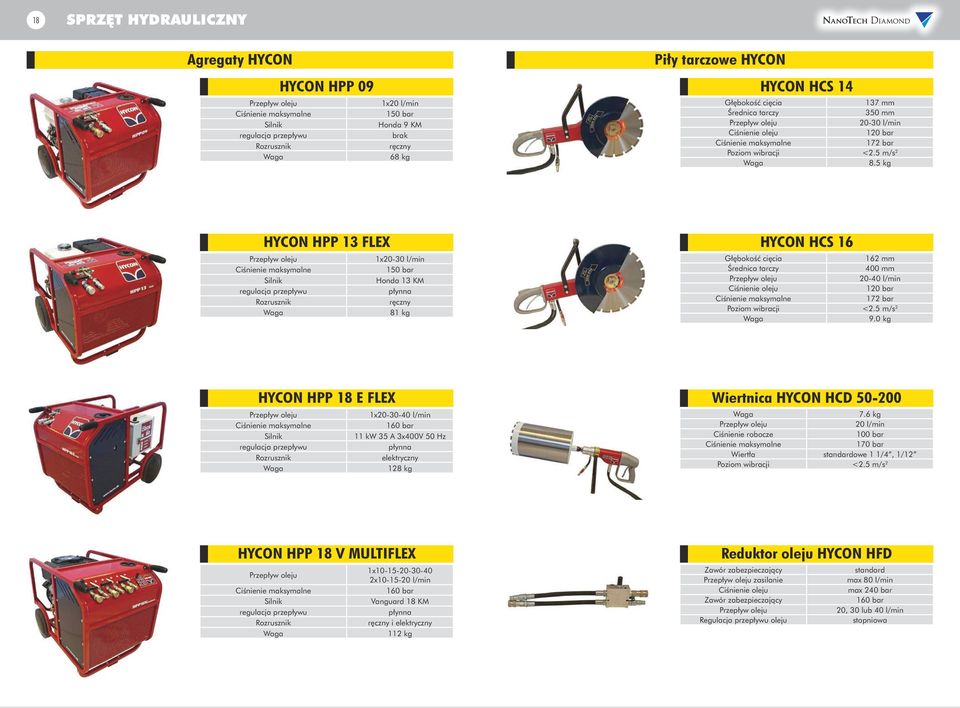

18 18 SPRZĘT HYDRAULICZNY Agregaty HYCON HYCON HPP 09 Przepływ oleju Ciśnienie maksymalne Silnik regulacja przepływu Rozrusznik 1x20 l/min 150 bar Honda 9 KM brak ręczny 68 kg Piły tarczowe HYCON HYCON HCS mm 350 mm Przepływ oleju l/min Ciśnienie oleju 120 bar Ciśnienie maksymalne 172 bar Poziom wibracji <2.5 m/s kg HYCON HPP 13 FLEX Przepływ oleju 1x20-30 l/min Ciśnienie maksymalne 150 bar Silnik Honda 13 KM regulacja przepływu płynna Rozrusznik ręczny 81 kg HYCON HCS mm 400 mm Przepływ oleju l/min Ciśnienie oleju 120 bar Ciśnienie maksymalne 172 bar Poziom wibracji <2.5 m/s kg HYCON HPP 18 E FLEX Przepływ oleju 1x l/min Ciśnienie maksymalne 160 bar Silnik 11 kw 35 A 3x400V 50 Hz regulacja przepływu płynna Rozrusznik elektryczny 128 kg Wiertnica HYCON HCD kg Przepływ oleju 20 l/min Ciśnienie robocze 100 bar Ciśnienie maksymalne 170 bar Wiertła standardowe 1 1/4, 1/12 Poziom wibracji <2.5 m/s 2 HYCON HPP 18 V MULTIFLEX Przepływ oleju Ciśnienie maksymalne Silnik regulacja przepływu Rozrusznik 1x x l/min 160 bar Vanguard 18 KM płynna ręczny i elektryczny 112 kg Reduktor oleju HYCON HFD Zawór zabezpieczający standard Przepływ oleju zasilanie max 80 l/min Ciśnienie oleju max 240 bar Zawór zabezpieczający 160 bar Przepływ oleju 20, 30 lub 40 l/min Regulacja przepływu oleju stopniowa

19 19 AGREGATY PRĄDOTWÓRCZE 3 lata gwarancji SDMO Perform 3000 silnik posiada zabezpieczenie niskiego poziomu oleju prądnica bezszczotkowa, mechaniczna klasa ochrony: IP 23, izolacji: H maksymalna 3 kw Napięcie znamionowe 230 V Silnik - producent, typ, klasa KOHLER, CH 270 Rozruch, Rodzaj paliwa ręczny, benzyna Czas pracy autonomicznej 3.2 h Zużycie paliwa/pojemność zbiornika 1.3 l/h / 4.1 l Pojemność silnika 208 cm 3 Wymiary: dł./szer./wys. 65 / 51 / 46 cm Masa sucha 43 kg Gniazda wyjściowe 2 x 2P + T 230 V 10/16A SDMO HX 3000 silnik posiada zabezpieczenie niskiego poziomu oleju prądnica bezszczotkowa, mechaniczna klasa ochrony: IP 23, izolacji: H maksymalna 3 kw Napięcie znamionowe 230 V Silnik - producent, typ HONDA, GX 200 Rozruch, Rodzaj paliwa ręczny, benzyna Czas pracy autonomicznej 2.4 h Zużycie paliwa/pojemność zbiornika 1.3 l/h / 3.1 l Pojemność silnika 196 cm 3 Wymiary: dł./szer./wys. 59/46/43 cm Masa sucha 41 kg Gniazda wyjściowe 2 x 2P + T 230 V 10/16A 3 lata gwarancji SDMO Perform 4500 silnik posiada zabezpieczenie niskiego poziomu oleju prądnica bezszczotkowa, mechaniczna klasa ochrony: IP 23, izolacji: H maksymalna 4.2 kw Napięcie znamionowe 230 V Silnik - producent, typ KOHLER, CH 395 Rozruch, Rodzaj paliwa ręczny, benzyna Czas pracy autonomicznej 3.5 h Zużycie paliwa/pojemność zbiornika 2.1 l/h / 7.3 l Pojemność silnika 277 cm 3 Wymiary: dł./szer./wys. 81 / 55.5 / 59 cm Masa sucha 66.5 kg Gniazda wyjściowe 2 x 2P+T 230V 10/16A SDMO HX 4000 silnik posiada zabezpieczenie niskiego poziomu oleju prądnica bezszczotkowa, mechaniczna klasa ochrony: IP 23, izolacji: H maksymalna 4 kw Napięcie znamionowe 230 V Silnik - producent, typ HONDA GX 270 Rozruch, Rodzaj paliwa ręczny, benzyna Czas pracy autonomicznej 2.5 h Zużycie paliwa/pojemność zbiornika 2.1 l/h / 5.3 l Pojemność silnika 270 cm 3 Wymiary: dł./szer./wys. 71.5/57/49 cm Masa sucha 56 kg Gniazda wyjściowe 2 x 2P + T 230 V 10/16A wyłącznik samoczynny 3 lata gwarancji SDMO Perform 6500 silnik posiada zabezpieczenie niskiego poziomu oleju prądnica bezszczotkowa, mechaniczna klasa ochrony: IP 23, izolacji: H maksymalna 6.5 kw Napięcie znamionowe 230 V Silnik - producent, typ KOHLER, CH 440 Rozruch, Rodzaj paliwa ręczny, benzyna Czas pracy autonomicznej 2.8 h Zużycie paliwa/pojemność zbiornika 2.6 l/h / 7.3 l Pojemność silnika 429 cm 3 Wymiary: dł./szer./wys. 81 / 55.5 / 59 cm Masa sucha 96.5 kg Gniazda wyjściowe 1 x 2P+T 230V 10/16A 1 x 2P+T 230V 32A SDMO HX 6000 silnik posiada zabezpieczenie niskiego poziomu oleju prądnica bezszczotkowa, mechaniczna klasa ochrony: IP 23, izolacji: H maksymalna 6 kw Napięcie znamionowe 230 V Silnik - producent, typ HONDA, GX 390 Rozruch, Rodzaj paliwa ręczny, benzyna Czas pracy autonomicznej 2.4 h Zużycie paliwa/pojemność zbiornika 2.5 l/h / 6.1 l Pojemność silnika 389 cm 3 Wymiary: dł./szer./wys. 77/57/59 cm Masa sucha 79 kg Gniazda wyjściowe 1 x 2P + T 230 V 10/16 A1 x 2P + T 230 V 32 A

20 20 WIERTNICE ELEKTRYCZNE Wiertnice Husqvarna Statywy Husqvarna ð Proste w obsłudze wiertnice marki Husqvarna wyposażone zostały w uchwyty ułatwiające przenoszenie. Dźwignie są skonstruowane i ustawione tak, by zapewnić lepszą ergonomię oraz ułatwić pracę i montaż. Wiertnice elektryczne przeznaczone są do wiercenia wiertłami koronowymi o średnicy do 400 mm, z użyciem statywów marki Husqvarna. Maszyny wyposażone są w przekładnie, umożliwiające operatorowi wybór optymalnej prędkości pracy. Husqvarna DMS160A 1550 W 10,5 kg 120 mm owanie 1/2 ð Wysokiej klasy statywy Husqvarna dostępne są w kilku seriach. Oprócz wersji podstawowej statywy występują w wielu rozbudowanych wersjach. Wersja AT jest obracana i przechylna, wersja ATS jest obracana i przechylna oraz posiada wspornik. Seria rozporowych statywów wersji GYRO nie wymaga kotwienia, kolumna obraca się i odchyla, umożliwiając wykonanie kilku otworów z jednego miejsca. Do wiertnicy posuwu Husqvarna DS250 DM220 i DM kg 250 mm 685 mm ð Husqvarna DMS W 25 kg 250 mm owanie 1 1/4 ð Husqvarna DS450 Do wiertnicy DM280 i DM kg 450 mm posuwu 700 mm Husqvarna DM W 7,5 kg 150 mm owanie 1/2 i 1 1/4 ð ð Husqvarna DS50 AT Do wiertnicy DM280 i DM340 26,5 kg 300 mm posuwu 670 mm Husqvarna DS70 ATS Do wiertnicy DM280 i DM kg 650 mm posuwu 680 mm Husqvarna DM W 13 kg 350 mm owanie 1 1/4 Husqvarna DS50 GYRO Do wiertnicy DM280 i DM kg 350 mm posuwu 670 mm Husqvarna DM340 Husqvarna DS70 GYRO 3300 W 14 kg 400 mm owanie 1 1/4 Do wiertnicy posuwu DM280 i DM kg 650 mm 710 mm

21 21 NanoTech Diamond Poland Sp. z o.o Warszawa ul.okrętowa 4 tel: fax: office@ntdpoland.pl
