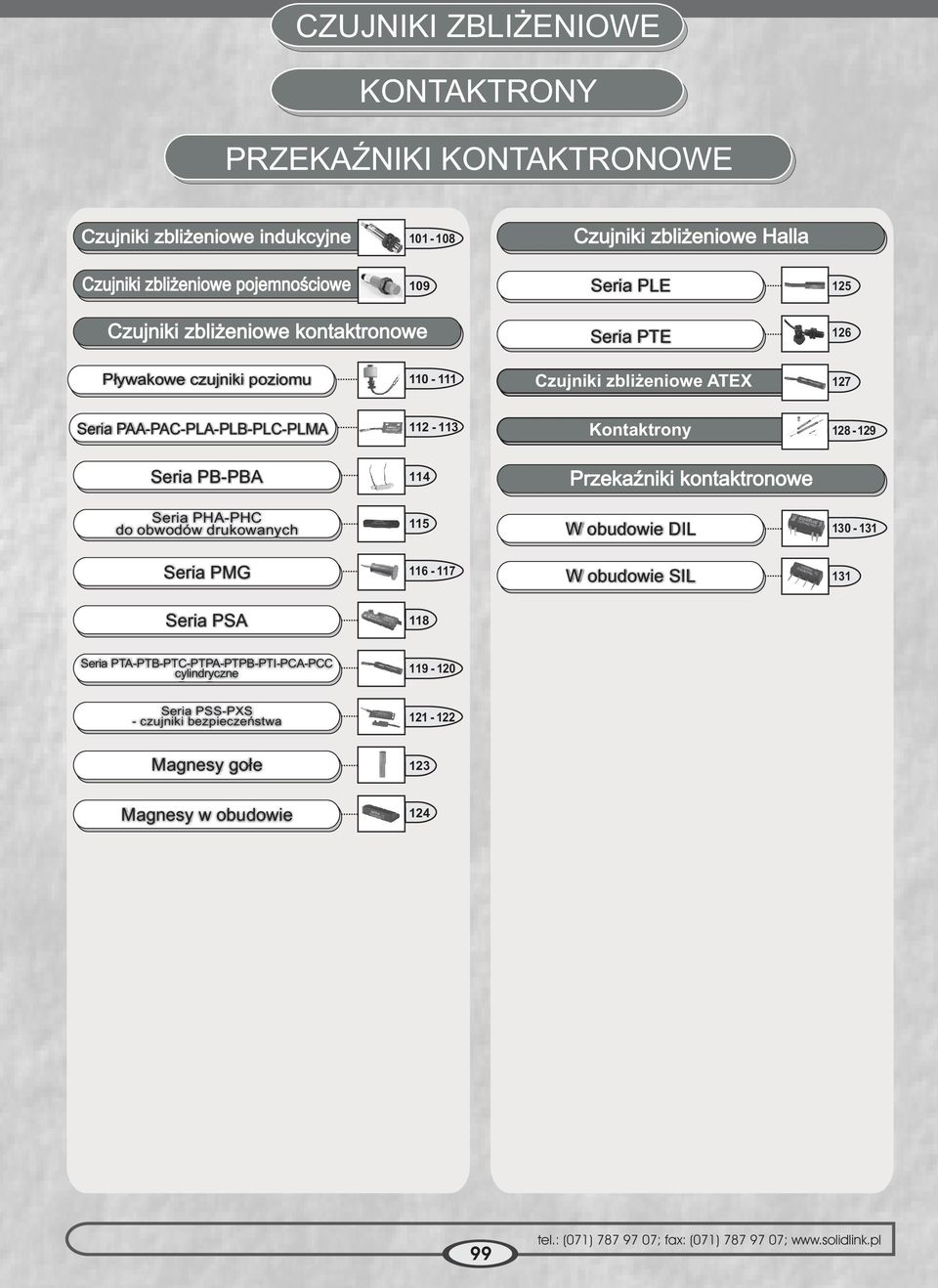

1 CZUJNIKI ZBLI ENIOWE KONTAKTRONY PRZEKA NIKI KONTAKTRONOWE Czujniki zbli eniowe Halla Czujniki zbli eniowe indukcyjne Czujniki zbli eniowe pojemnoœciowe 109 Seria PLE 125 Czujniki zbli eniowe kontaktronowe Seria PTE 126 P³ywakowe czujniki poziomu Seria PAA-PAC-PLA-PLB-PLC-PLMA Czujniki zbli eniowe ATEX Kontaktrony Seria PB-PBA 114 Seria PHA-PHC do obwodów drukowanych 115 W obudowie DIL Seria PMG W obudowie SIL 131 Seria PSA 118 Seria PTA-PTB-PTC-PTPA-PTPB-PTI-PCA-PCC cylindryczne Seria PSS-PXS - czujniki bezpieczeñstwa Magnesy go³e 123 Magnesy w obudowie 124 PrzekaŸniki kontaktronowe 99

2 100

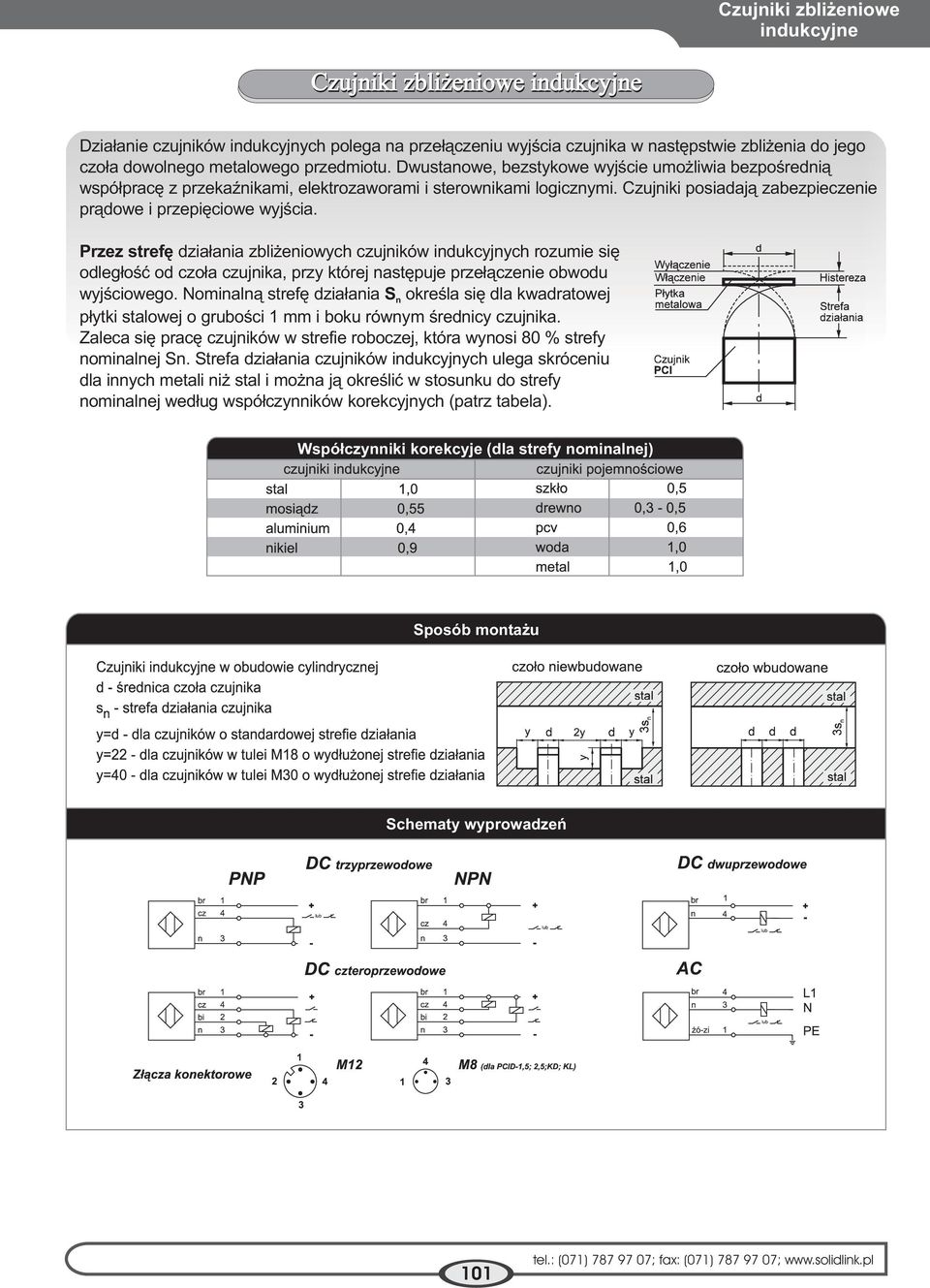

3 indukcyjne Czujniki zbli eniowe indukcyjne Dzia³anie czujników indukcyjnych polega na prze³¹czeniu wyjœcia czujnika w nastêpstwie zbli enia do jego czo³a dowolnego metalowego przedmiotu. Dwustanowe, bezstykowe wyjœcie umo liwia bezpoœredni¹ wspó³pracê z przekaÿnikami, elektrozaworami i sterownikami logicznymi. Czujniki posiadaj¹ zabezpieczenie pr¹dowe i przepiêciowe wyjœcia. Przez strefê dzia³ania zbli eniowych czujników indukcyjnych rozumie siê odleg³oœæ od czo³a czujnika, przy której nastêpuje prze³¹czenie obwodu wyjœciowego. Nominaln¹ strefê dzia³ania S n okreœla siê dla kwadratowej p³ytki stalowej o gruboœci 1 mm i boku równym œrednicy czujnika. Zaleca siê pracê czujników w strefie roboczej, która wynosi 80 % strefy nominalnej Sn. Strefa dzia³ania czujników indukcyjnych ulega skróceniu dla innych metali ni stal i mo na j¹ okreœliæ w stosunku do strefy nominalnej wed³ug wspó³czynników korekcyjnych (patrz tabela). Wspó³czynniki korekcyje (dla strefy nominalnej) Sposób monta u Schematy wyprowadzeñ 101

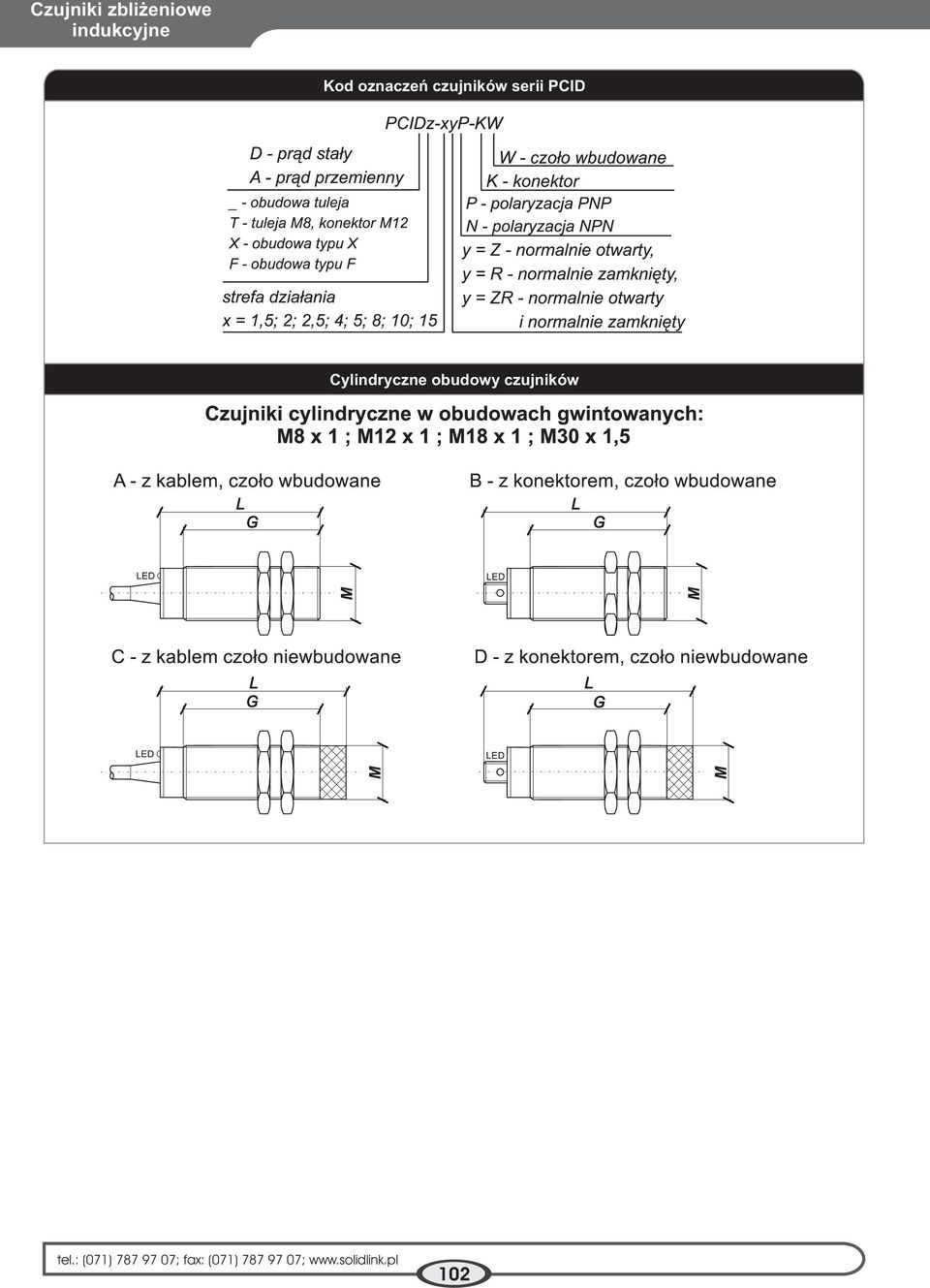

4 indukcyjne Kod oznaczeñ czujników serii PCID Cylindryczne obudowy czujników 102

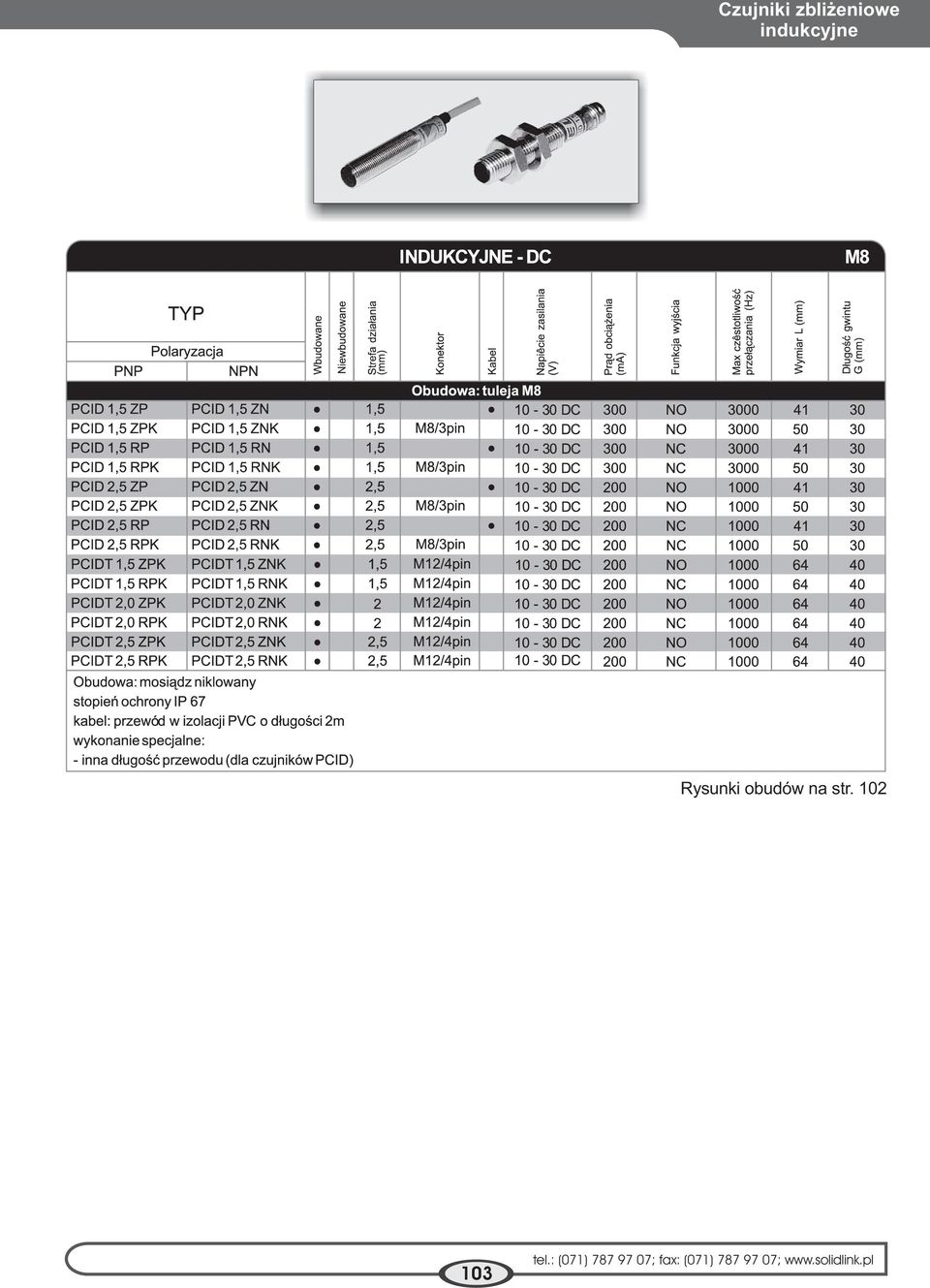

5 indukcyjne Rysunki obudów na str

6 indukcyjne Rysunki obudów na str

7 indukcyjne Rysunki obudów na str

8 indukcyjne Rysunki obudów na str

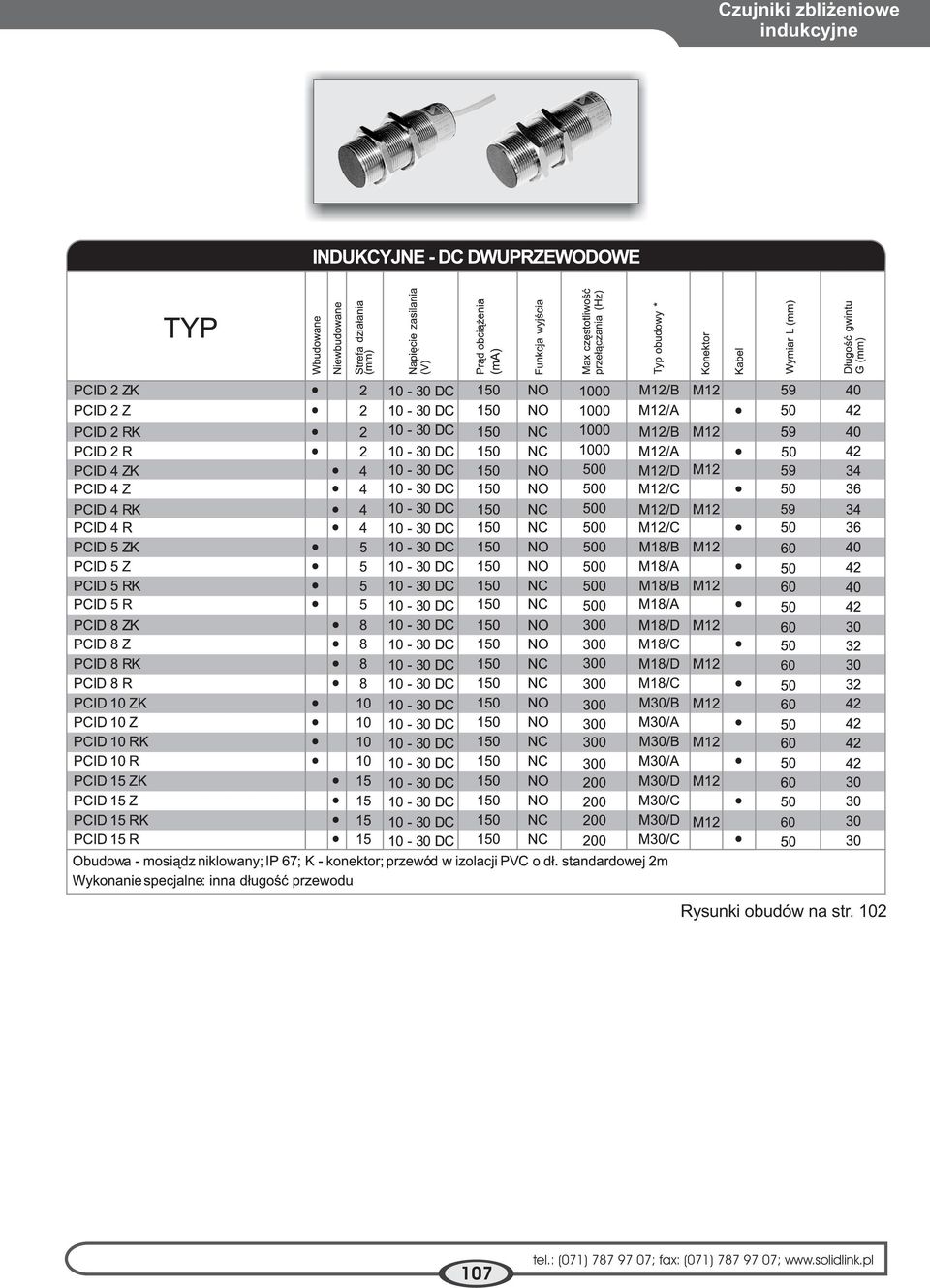

9 indukcyjne Rysunki obudów na str

10 indukcyjne Rysunki obudów na str

11 pojemnoœciowe Czujniki zbli eniowe pojemnoœciowe Pojemnoœciowe czujniki zbli eniowe PCP reaguj¹ na zbli anie do czo³a obudowy materia³ów sta³ych, sypkich i cieczy - takich jak metale, drewno, woda, tworzywa sztuczne, szk³o itp. PCP maj¹ zastosowanie w uk³adach automatyki przemys³owej do okreœlania po³o enia, sygnalizacji przekroczenia poziomu itp. W wyniku zbli ania przedmiotu do czu³ej powierzchni czujnika, nastêpuje zmiana pojemnoœci miêdzy elektrodami przetwornika pojemnoœciowego i odstrojenie wewnêtrznego generatora RC. Zmiana amplitudy generowanego napiêcia jest kontrolowana przez uk³ad progowy powoduj¹cy zmianê stanu wyjœcia czujnika. Wewnêtrzny potencjometr umo liwia nastawianie czu³oœci (strefy dzia³ania) czujnika dla ró nych materia³ów. Zmiana stanu wyjœcia jest sygnalizowana za pomoc¹ diody elektroluminescencyjnej LED. Odleg³oœæ od czo³a, przy której nastêpuje prze³¹czenie jest definiowana jako strefa dzia³ania. Strefa dzia³ania zale y od rodzaju materia³u. Stosuj¹c PCP, nale y za pomoc¹ wewnêtrznego potencjometru wyregulowaæ czu³oœæ, dobieraj¹c strefê dzia³ania dla konkretnego materia³u, zale nie od potrzeb. PCP s¹ czujnikami w pe³ni elektronicznymi i mog¹ bezpoœrednio wysterowaæ przekaÿniki, styczniki, elektrozawory, uk³ady wejœciowe sterowników programowanych itp. Kod oznaczeñ czujników serii PCP Rysunki obudów na str. 102 Z - normalnie otwarty R - normalnie zamkniêty Z - normalnie otwarty R - normalnie zamkniêty 109

12 kontaktronowe P³ywakowe czujniki poziomu Kontaktronowe czujniki poziomu Zastosowania: detekcja poziomu p³ynów w maszynach do sprzeda y napojów, w ekspresach do kawy, pralkach itp., poziom benzyny Monta pionowy lub poziomy PTF01070 PTFA3315 FD3001DE Oznaczenie modelu PTF01070 PTFA3315 PTFA0100 FD3001DE FCV11NFA FCV33FD Rodzaj styku 1NO 1NO 1NO 1NO 1NO 1NO D³ugoœæ przewodów 70 mm 1,5 m 175 mm + konektor 30 cm 30 cm 30 cm Maks. napiêcie prze³¹czane 100 VDC 300 VAC/DC 200 VDC 240 VAC 125 VAC 240 VAC Maks. pr¹d prze³¹czany 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A 0,5 A Materia³ p³ywaka PP PP nylon Stal SUS304 NBR PVDF Maks. temp. pracy +70 C +100 C +70 C +120 C +80 C +80 C Min. gêstoœæ p³ynu 0,8 g/cm 0,6 g/cm 0,6 g/cm ,7 g/cm 0,55 g/cm 0,55 g/cm 3 3 Sposób monta u pionowy poziomy poziomy pionowy pionowy pionowy 1 NO - styk pojedynczy normalnie rozwarty PTF01070: wymiary (mm) 42 ± 0,5 32 ± 0,5 16 ± 0,2 70 ± 0,5 4 ± 0,2 5 ± 0,5 24 ± 0,1 22 AWG (UL1007) M8 x 1,25 11,5 ± 0,3 uszczelka FCV11NFA: wymiary (mm) FCV33FD: wymiary (mm) 2 przewody 30 cm 2 przewody 30 cm 110

13 kontaktronowe FD3001DE: wymiary (mm) 2 przewody 30 cm PTFA3315: wymiary (mm) 90 2 przewody 1, uszczelka , ,5 Materia³: PP PTFA0100: wymiary (mm) Materia³: Nylon 6 (30% w³ókna szklanego) 111

14 kontaktronowe Seria PAA-PAC-PLA-PLB-PLC-PLMA Kontaktronowe czujniki zbli eniowe Sposób monta u: przykrêcane Stopieñ ochrony obudowy: IP67 Oznaczenie modelu Rodzaj styku Rodzaj po³¹czeñ D³ugoœæ kabla Maks. moc prze³¹czana Maks. napiêcie prze³¹czane Maks. pr¹d prze³¹czany PAA NO 2 przewody* 680 mm 12 VA 100 VDC 0,5 A PAA NO 2 przewody 275 mm 12 VA 100 VDC 0,5 A PAA NO 2 przewody 500 mm 12 VA 100 VDC 0,5 A PAC10010 prze³¹czny 3 przewody** 70 mm NC 3VA/NO 8VA 100 VDC 0,25 A PLA NO kabel 13 m 12 VA 250 VDC 0,4 A PLA NO kabel 800 mm 12 VA 250 VDC 0,4 A PLA NO kabel 3m 12 VA 250 VDC 0,4 A PLA NO kabel 100 mm 12 VA 250 VDC 0,4 A PLA NO kabel 1,5 m 12 VA 250 VDC 0,4 A PLA NO kabel 2,5 m 12 VA 250 VDC 0,4 A PLA NO kabel 5m 12 VA 250 VDC 0,4 A PLA NO kabel 8m 12 VA 250 VDC 0,4 A PLB NC kabel 3m 12 VA 250 VDC 0,4 A PLB NC kabel 100 mm 12 VA 250 VDC 0,4 A PLC10030 prze³¹czny kabel 3m NC 3VA/NO 8VA 100 VDC 0,25 A PLC10040 prze³¹czny kabel 1,5 m NC 3VA/NO 8VA 100 VDC 0,25 A PLC13701 prze³¹czny 3 przewody 100 mm NC 3VA/NO 8VA 100 VDC 0,25 A PLC13780 prze³¹czny kabel 8m NC 3VA/NO 8VA 100 VDC 0,25 A PLMA0100 1NO Kabel ekranowany 920 mm 50 VA 350 VDC 0,5 A 1 NO - styk pojedynczy normalnie rozwarty; 1 NC - styk pojedynczy normalnie zwarty * przewody z koñcówkami FASTON ** przewody z wtykiem HE14 1 czujniki PLB w komplecie z magnesem P Seria PAA-PAC: wymiary (mm) 4,5 14 3,8 3,2 3 celduc PAA112.. r = 2, ,

15 kontaktronowe Seria PLA-PLB-PLC: wymiary (mm) 7,2 17,5 4 x 5,5 3 Czujnik PLMA0100 z magnesem: wymiary (mm) , kabel 5,2 przewody 0,2 mm 2 giêtki oplot stalowy 7,5 L 32 6, otwory 6 frezowane do L : zobacz dostêpne modele Magnes: , strona najsilniejsza magnetycznie 113

16 kontaktronowe Seria PB-PBA Kontaktronowe czujniki zbli eniowe Sposób monta u: przykrêcane Oznaczenie modelu Rodzaj styku Rodzaj po³¹czeñ D³ugoœæ kabla Maks. moc prze³¹czana Maks. napiêcie prze³¹czane Maks. pr¹d prze³¹czany PB158T00 1 NO 2 przewody 80 mm 100 VA 250 VAC 3 A PB195T00 1NO 2 przewody 80 mm 50 VA 250 VAC 1A PB285T00 1 NC 2 przewody 80 mm 50 VA 250 VAC 1 A PB367G00 1 NC 2 przewody 180 mm 16 VA 250 VDC 0,5 A PB390G00 1 NO 2 przewody 80 mm 16 VA 250 VDC 0,5 A PBA NO+ kabel pêtla bezp. (4 przewody) 8m 12 VA 250 VDC 0,4 A PBA NO kabel 2,5 m 12 VA 250 VDC 0,4 A PBA NO kabel 4 m 12 VA 250 VDC 0,4 A PBA NO kabel 8 m 12 VA 250 VDC 0,4 A 1 NO - styk pojedynczy normalnie rozwarty; 1 NC - styk pojedynczy normalnie zwarty Czujniki PB158T00, PB195T00, PB285T00: wymiary (mm) Czujniki PB367G00, PB390G00: wymiary (mm) ,5 12,5 L 80 25,5 51 L = 180 dla PB367G00 L = 80 dla PB390G00 2 otwory 3,5 75 ± 0,5 celduc 151 B ,5 2 otwory 3,5 40 ±0,5 celduc 108 B ,5 Czujniki PBA10010, PBA13725, PBA13740, PBA13780: wymiary (mm) ,5 2 PBA137xx: kabel 2 x 0,25 mm, 4,5, d³ugoœæ: zobacz tabela 2 PBA10010: kabel 4 x 0,25 mm, 5,5, d³ugoœæ: 8 m 2 otwory 3,5 40 ± 0,5 51 8,5 Schemat po³¹czeñ czujnika PBA10010: br¹zowy bia³y ó³ty zielony 114

17 kontaktronowe Seria PHA-PHC Kontaktronowe czujniki zbli eniowe Sposób monta u: w obwodach drukowanych Stopieñ ochrony obudowy: IP67 Oznaczenie modelu Rodzaj styku Maks. moc prze³¹czana Maks. napiêcie prze³¹czane Maks. pr¹d prze³¹czany PHA NO 12 VA 100 VDC 0,4 A PHA NO 12 VA 100 VDC 0,4 A PHC10010 prze³¹czny NC 3VA/NO 8 VA 100 VDC 0,25 A PHC13700 prze³¹czny NC 3VA/NO 8 VA 100 VDC 0,25 A 1 NO - styk pojedynczy normalnie rozwarty Seria PHA: wymiary (mm) Seria PHC: wymiary (mm) 4,2 4,2 raster 2,54 mm 20,32 1,4 raster 2,54 mm 2,54 17,78 1,4 23,12 23,12 0,6 3,6 3,2 0,5 3,6 0,6 3,2 0,5 115

18 Czujniki zbli eniowe kontaktronowe Seria PMG Kontaktronowe czujniki zbli eniowe Zastosowania: w windach do kontroli po³o enia kabiny i zamkniêcia drzwi Stopieñ ochrony obudowy: IP67 Oznaczenie modelu Rodzaj styku Rodzaj po³¹czeñ D³ugoœæ kabla Maks. moc prze³¹czana Maks. napiêcie prze³¹czane PMG92291 PMG90010 PMG12802 PMG12921 PMG12930 PMG13051 PMG13110 PMG NO 1 NO bistabilny 1 NO bistabilny 1 NC 1 NO 2 NO 2 przewody kabel kabel kabel kabel kabel kabel 200 mm 10 m 2m 7m 7,3 m 6,5 m 7m 4,5 m 12 VA 10 VA 60 VA 100 VA 60 VA 30 VA 30 VA 10 VA 100 VDC 100 VDC 230 VDC 230 VDC 230 VDC 230 VDC 230 VDC 100 VDC kabel+wtyk RJ11 Maks. pr¹d prze³¹czany 0,4 A 0,4 A 0,3 A 3A 1A 0,5 A 1A 0,4 A 1 NO - styk pojedynczy normalnie rozwarty; 2 NO - dwa styki normalnie rozwarte; 1 NC - styk pojedynczy normalnie zwarty Styk bistabilny - przejœcie magnesu wzd³u oznaczonej powierzchni czujnika powoduje zwarcie styku, dopiero odwrotne przejœcie rozwiera styk PMG92291: wymiary (mm) PMG12802: wymiary (mm) 14 0, , ,5 2 x 2 nakrêtka M ,4 ± 0,1 200 niemagnetyczne PMG90010: wymiary (mm) PMG12930: wymiary (mm) ± 2 7 1, ± 0,2 r=6 4,5 max 18,4 ± 0,1 8 ± 0,3 kabel 2 x 0,25 mm 5±2 L 32 2 d³ugoœæ: zobacz tabela 80 7,3 m PMG13110: wymiary (mm) 60 ± 0, ± 0, ± x 4, m 2 x M4 15,

19 kontaktronowe PMG12921, PMG13051: wymiary (mm) PMG92334: wymiary (mm) 60 M14 x 150 klucz: 18 60±1 5,5 9,5 4 5 mocowanie (otwór 5) p³aski kabel + wtyk RJ11: d³ugoœæ 4500 mm 9-0 0,3 48 8± ,5 75 L PMG12921: L= 7 m PMG13051: L= 6,5 m 21 5,5 wspornik gruboœæ max 1,5 Schemat po³¹czeñ: ILS 1 ILS 2 czarny czerwony zielony ó³ty 117

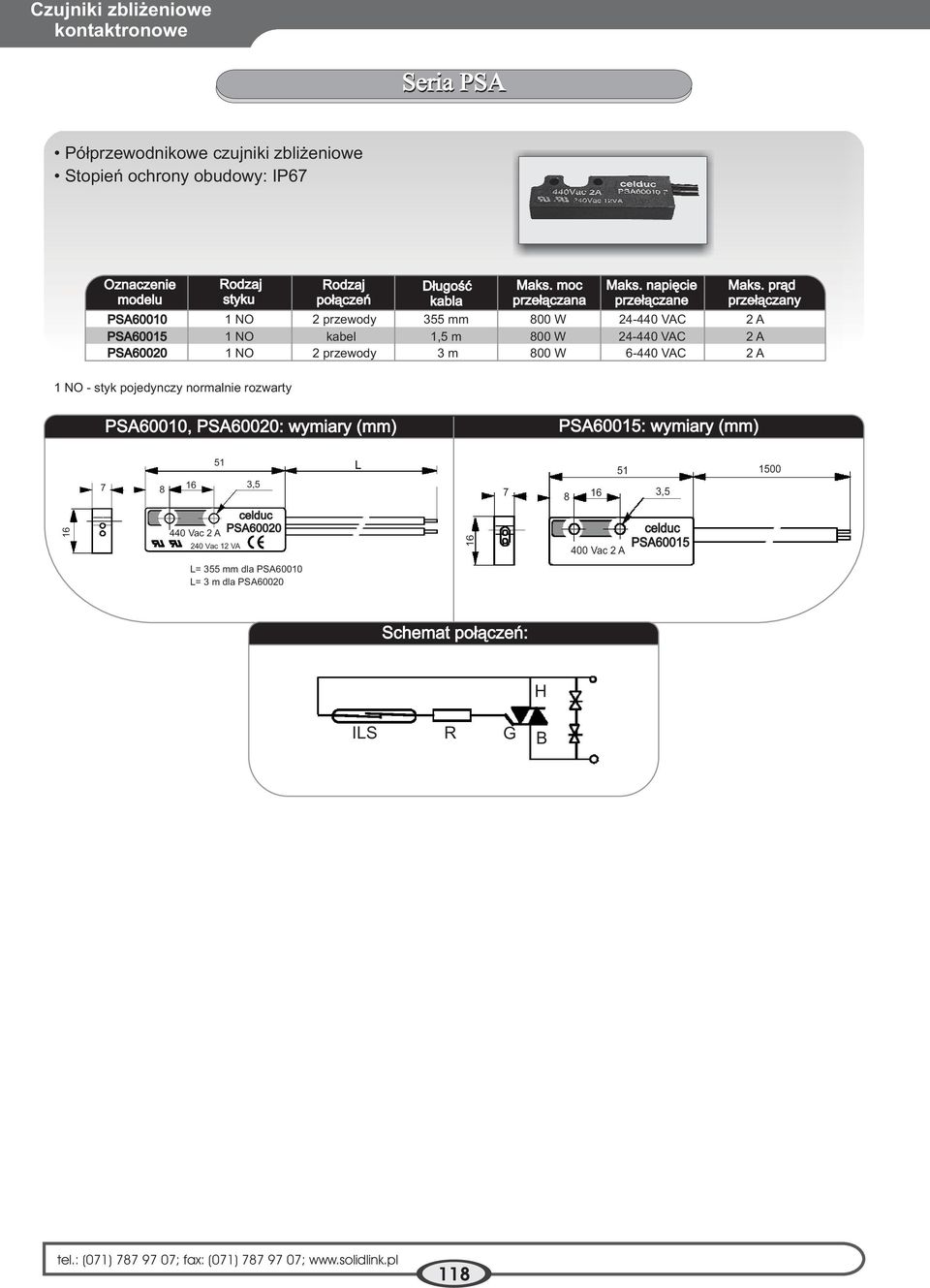

20 kontaktronowe Seria PSA Pó³przewodnikowe czujniki zbli eniowe Stopieñ ochrony obudowy: IP67 Oznaczenie modelu Rodzaj styku Rodzaj po³¹czeñ D³ugoœæ kabla Maks. moc prze³¹czana Maks. napiêcie prze³¹czane Maks. pr¹d prze³¹czany PSA NO 2 przewody 355 mm 800 W VAC 2 A PSA NO kabel 1,5 m 800 W VAC 2 A PSA NO 2 przewody 3 m 800 W VAC 2 A 1 NO - styk pojedynczy normalnie rozwarty PSA60010, PSA60020: wymiary (mm) PSA60015: wymiary (mm) ,5 celduc 440 Vac 2 A PSA Vac12VA L ,5 400 Vac 2 A celduc PSA60015 L= 355 mm dla PSA60010 L= 3 m dla PSA60020 Schemat po³¹czeñ: H ILS R G B 118
