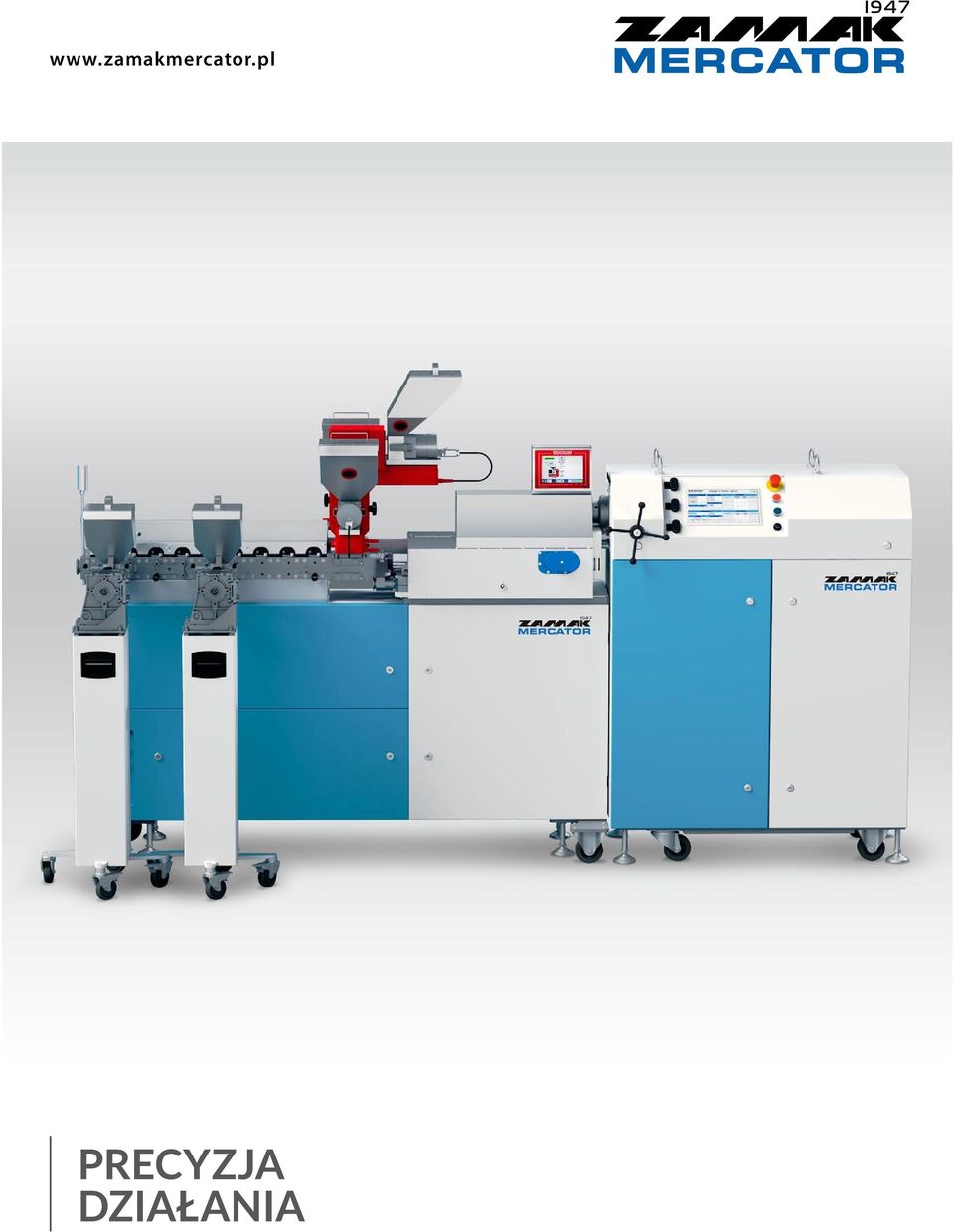

2 Laboratoryjne i przemysłowe urządzenia do przetwórstwa tworzyw sztucznych i gumy Zamak Mercator Sp. z o.o.

3 Kim jesteśmy Firma ZAMAK MERCATOR Sp. z o.o. swoją historię działalności rozpoczęła w strukturach Krakowskiej Fabryki Kabli (KFK). Już w 1947 r. działało Biuro Badawczo Konstrukcyjne z dwoma wydziałami: wydziałem rozwoju kabli i przewodów oraz budowy maszyn i urządzeń do produkcji kabli i przewodów. W 1947 r. zaprojektowano i wykonano pięć sztuk ciągarek drutów cienkich tzw. L-6, których walory jakościowe zostały potwierdzone przez producentów kabli. Ten rok właśnie przyjmuje się jako rozpoczęcie profesjonalnej produkcji maszyn kablowych w Polsce. Kolejne lata przyniosły rozwój struktury organizacyjnej działającego Biura Konstrukcyjnego, które wraz z powiększoną infrastrukturą techniczną (posiadało m.in. odlewnię żeliwa) stało się Zakładem Maszyn Kablowych o określonej samodzielności w ramach KFK. Zatrudniani wówczas inżynierowie, szczególnie młodzi absolwenci AGH i Politechniki Krakowskiej, przyczynili się do wdrażania nowatorskich pomysłów i wzrostu jakości produkowanych urządzeń. Maszyny wystawiane na międzynarodowych targach w Poznaniu, Bazylei, Kijowie, Hanowerze, Moskwie, Lipsku, Brnie cieszyły się zainteresowaniem wielu specjalistów i były wielokrotnie nagradzane. W 1979 r. Zakład Maszyn Kablowych otrzymał patent nr na Przyrząd do powlekania zewnętrznych powierzchni rur stalowych oraz patent nr na Sposób powlekania rur stalowych. Na przełomie lat osiemdziesiątych i dziewięćdziesiątych Zakład Maszyn Kablowych opracował dokumentację na pierwsze wytłaczarki do gumy o średnicy ślimaków 30 mm, 90 mm i 120 mm. Wyprodukowane wytłaczarki do gumy znalazły zastosowanie w liniach wytłaczarkowych - tandemowych nakładających w jednej operacji wypełnienie gumowe i powłokę z PVC na nowych typach kabli. W 2000 r. spółka zmieniła nazwę na ZAMAK Zakład Maszyn Kablowych Sp. z o.o. (ZAMAK), stając się zarazem prywatną spółką, niezależną od struktur KFK, które już nosiły nazwę Tele-Fonika. W 2008 r. spółka - korzystając z powiększonej infrastruktury technicznej, parku specjalistycznych maszyn i narzędzi, posiadanych zasobów technicznych, oraz doświadczenia inżynierów i technologów - produkuje maszyny dla szeroko rozumianego przemysłu przetwórstwa tworzyw sztucznych i gumy (wytłaczarki laboratoryjne, wytłaczarki przemysłowe, linie produkcyjne), a także dla przemysłu kablowego ( linie do produkcji i nawijania kabli) oraz zajmuje się ich obsługą techniczno-serwisową. Świadczy również usługi z zakresu projektowania i wytwarzania elementów mechanicznych (ślimaki, cylindry) w tym z zakresu automatyki. W 2011 r. spółka przeniosła działalność produkcyjną do nowego obiektu w Skawinie o powierzchni 2700 m, powołując jednocześnie do działania Instytut Badawczo - Rozwojowy. W 2012 r. oferta spółki została poszerzona o produkty i usługi dedykowane dla przemysłu poligraficznego, wykorzystując doświadczenie i wielkie uznanie u kooperantów zagranicznych w Azji ( Japonia, Chiny) i w Europie ( Niemcy, Wielka Brytania, Włochy), które przez lata wypracowali udziałowcy oraz pracownicy spółki Mercator Poligrafia S.A., specjalizującej się głównie w sprzedaży maszyn drukujących marki Shinohara i materiałów poligraficznych dla druku offsetowego. W 2013 r. spółka rozpoczęła prace badawczo - rozwojowe nad nową generacją wytłaczarek laboratoryjnych przeznaczonych do prowadzenia badań nad trudno przetwarzalnymi kompozytami i nanokompozytami polimerowymi oraz proszkami, zajmując czołowe miejsce na liście innowacyjnych projektów badawczo przemysłowych w ramach Małopolskiego Regionalnego Programu Operacyjnego na lata W 2015 r. spółka rozszerzyła zakres swoich usług o usługi precyzyjnej obróbki skrawaniem z wykorzystaniem najnowocześniejszego centrum tokarsko-frezarskiego dzięki zastosowaniu w urządzeniu 5-ciu osi (4 symultanicznych + 1 osi indeksowanej). Co konstruujemy i produkujemy? Urządzenia laboratoryjne 4 Linie do produkcji kabli 6 Linie do produkcji żył (filamentu) do drukarek 3D 7 Linie do wytłaczania i wulkanizacji gumy i silikonu 8 Usługi 10 Laboratoryjne i przemysłowe urządzenia do przetwórstwa tworzyw sztucznych i gumy

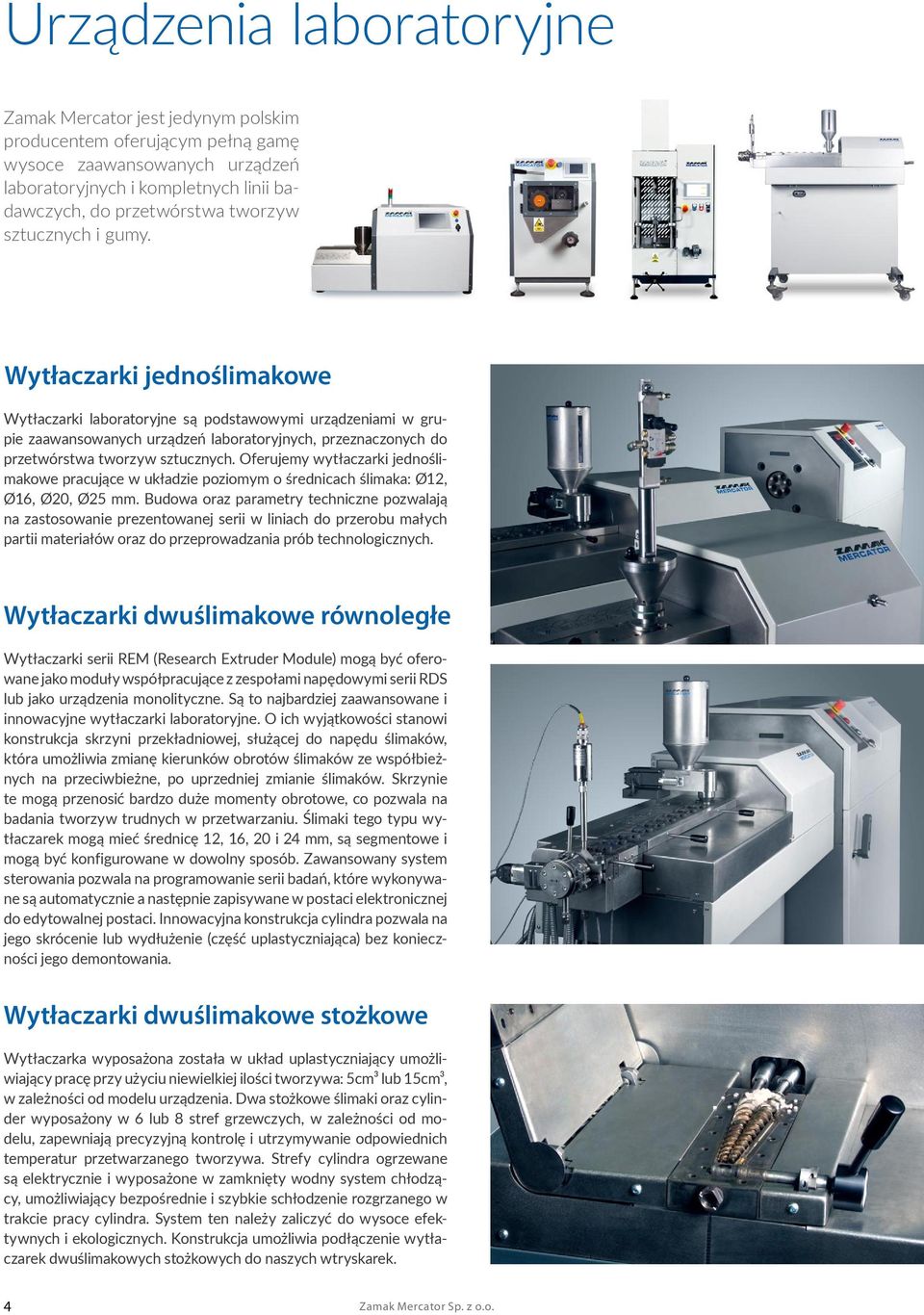

4 Urządzenia laboratoryjne Zamak Mercator jest jedynym polskim producentem oferującym pełną gamę wysoce zaawansowanych urządzeń laboratoryjnych i kompletnych linii badawczych, do przetwórstwa tworzyw sztucznych i gumy. Wytłaczarki jednoślimakowe Wytłaczarki laboratoryjne są podstawowymi urządzeniami w grupie zaawansowanych urządzeń laboratoryjnych, przeznaczonych do przetwórstwa tworzyw sztucznych. Oferujemy wytłaczarki jednoślimakowe pracujące w układzie poziomym o średnicach ślimaka: Ø12, Ø16, Ø20, Ø25 mm. Budowa oraz parametry techniczne pozwalają na zastosowanie prezentowanej serii w liniach do przerobu małych partii materiałów oraz do przeprowadzania prób technologicznych. Wytłaczarki dwuślimakowe równoległe Wytłaczarki serii REM (Research Extruder Module) mogą być oferowane jako moduły współpracujące z zespołami napędowymi serii RDS lub jako urządzenia monolityczne. Są to najbardziej zaawansowane i innowacyjne wytłaczarki laboratoryjne. O ich wyjątkowości stanowi konstrukcja skrzyni przekładniowej, służącej do napędu ślimaków, która umożliwia zmianę kierunków obrotów ślimaków ze współbieżnych na przeciwbieżne, po uprzedniej zmianie ślimaków. Skrzynie te mogą przenosić bardzo duże momenty obrotowe, co pozwala na badania tworzyw trudnych w przetwarzaniu. Ślimaki tego typu wytłaczarek mogą mieć średnicę 12, 16, 20 i 24 mm, są segmentowe i mogą być konfigurowane w dowolny sposób. Zawansowany system sterowania pozwala na programowanie serii badań, które wykonywane są automatycznie a następnie zapisywane w postaci elektronicznej do edytowalnej postaci. Innowacyjna konstrukcja cylindra pozwala na jego skrócenie lub wydłużenie (część uplastyczniająca) bez konieczności jego demontowania. Wytłaczarki dwuślimakowe stożkowe Wytłaczarka wyposażona została w układ uplastyczniający umożliwiający pracę przy użyciu niewielkiej ilości tworzywa: 5cm³ lub 15cm³, w zależności od modelu urządzenia. Dwa stożkowe ślimaki oraz cylinder wyposażony w 6 lub 8 stref grzewczych, w zależności od modelu, zapewniają precyzyjną kontrolę i utrzymywanie odpowiednich temperatur przetwarzanego tworzywa. Strefy cylindra ogrzewane są elektrycznie i wyposażone w zamknięty wodny system chłodzący, umożliwiający bezpośrednie i szybkie schłodzenie rozgrzanego w trakcie pracy cylindra. System ten należy zaliczyć do wysoce efektywnych i ekologicznych. Konstrukcja umożliwia podłączenie wytłaczarek dwuślimakowych stożkowych do naszych wtryskarek. Zamak Mercator Sp. z o.o.

5 Walcarki Walcarki laboratoryjne produkowane mogą przetwarzać mieszanki gumowe i silikonowe, jak również tworzywa polimerowe. Walce są grzane i chłodzone, w zależności od przetwarzanej substancji. Jeden z walców ma możliwość przesuwu, co pozwala na precyzyjne ustawienie szczeliny pomiędzy nimi. Walce posiadają oddzielne napędy, co pozwala sterować nimi niezależnie i ułatwia ustawienie żądanej frykcji. Sterowanie walcarkami odbywa się z poziomu kolorowego wyświetlacza dotykowego, na którym można ustawiać wszystkie konieczne parametry pracy, jak również archiwizować wyniki badań. Wtryskarki Mini wtryskarki o pojemności do 15 cm 3, mogące pracować autonomicznie, jak również współpracować z wytłaczarkami laboratoryjnymi. Napęd wtryskarki realizowany jest za pomocą siłownika elektrycznego, co pozwala na precyzyjne sterowanie siłą i czasem wtrysku. Siła wtrysku może wynosić 12 kn. Wtryskarka posiada wymienne formy umożliwiające wykonanie wielu rodzajów próbek, potrzebnych w badaniach wytrzymałościowych polimerów. Wszystkie elementy mające kontakt z tworzywem są azotowane jonizacyjnie. Sterowanie pracą wtryskarki jest całkowicie zautomatyzowane i bardzo przyjazne w użytkowaniu poprzez kolorowy wyświetlacz dotykowy, na którym można ustawiać wszystkie parametry pracy urządzenia. Granulatory Granulator przeznaczony jest do rozdrabniania i cięcia tworzyw polimerowych na regularne i równe granulki. Regulacja długości ciętej granulki odbywa się w sposób bezstopniowy poprzez nastawienie zadanych parametrów na panelu sterowniczym. Wydajność granulatora w zależności od wersji i ilości ciętych nitek (od 1 do 5 sztuk), wynosi od 0,5 do 20 kg/h. Tworzywo sztuczne w formie nitek podawane jest na rolkę wejściową, a następnie odpowiednio pozycjonowane jest poprzez rolkę dociskową. Dzięki regulacji prędkości obrotowej noża i podajnika, można otrzymać granulki o długości od 1 do 5 mm. Laboratoryjne i przemysłowe urządzenia do przetwórstwa tworzyw sztucznych i gumy

6 Linie do produkcji kabli Nasza spółka konstruuje i buduje linie technologiczne do produkcji kabli zarówno z izolacją gumową, jak i z tworzyw termoplastycznych, obejmując szeroki zakres - od cienkich przewodów instalacyjnych po kable o średnicy do Ø130 mm. Naszą specjalnością stały się także linie do produkcji żył (filamentu) do drukarek 3D. Wszystkie oferty są indywidualnie analizowane, a parametry linii oraz jej budowa są każdorazowo dobierane według wymagań klienta. Wytłaczarki Jesteśmy producentem przemysłowych wytłaczarek przeznaczonych do przetwórstwa tworzyw sztucznych. Wytłaczarki serii Eline to wytłaczarki jednoślimakowe pracujące w układzie poziomym o średnicach ślimaka od Ø32 mm do Ø90 mm. Budowa oraz parametry techniczne pozwalają na zastosowanie prezentowanej serii w linii technologicznej m.in. do produkcji granulatu, rur, kabli i profili. Dla każdego rodzaju przetwarzanego tworzywa dobierana jest odpowiednia geometria ślimaka. Wytłaczarki mogą również pełnić funkcję koekstrudera. Część maszyn wyposażona jest w przejezdną ramę oraz możliwość regulacji wysokości osi wytłaczania. Urządzenia zdawcze i nawijarki Urządzenia zdawcze do zdawania żył, skrętek i przewodów ze szpul lub bębna oraz urządzenia służące do nawijania na szpule lub bębny wytworzonego produktu: drutów, linek, żył, przewodów. Oferujemy naszym klientom całą gamę różnych typów urządzeń w wersjach ramieniowych lub bramowych i opcji stacjonarnej lub trawersującej, a także urządzenia o zróżnicowanych wymiarach - od małych po duże o nośności do 5000 kg. Nasze urządzenia pracują u wielu renomowanych producentów kabli i światłowodów. Kompensatory Kompensator przeznaczony jest do akumulacji kabla w liniach wytłaczarkowych. Jego budowa oraz parametry techniczne pozwalają na zastosowana w liniach do ciągłej produkcji kabli i przewodów. Może być wykorzystany również jako samodzielna maszyna do magazynowania długości produkowanego kabla w ciągłych procesach wytwórczych. Zamak Mercator Sp. z o.o.

7 Linie do produkcji żył (filamentu) do drukarek 3D Odciągi Urządzenia do odciągania wytłaczanych profili takich jak: profile prostokątne, kwadratowe, rury, żyły, przewody, kable, względnie liny (wykonane z gumy, silikonu). Odciągi można stosować w linii jako ciągnące, hamujące lub podające. Do podstawowych typów odciągów produkowanych przez Zamak Mercator należą: - gąsienicowe: podające lub ciągnące, - kołowe: podające lub ciągnące - rolkowe Głowice Głowice przeznaczone do nakładania powłok z tworzyw sztucznych i mieszanek gumowych na druty, linki i przewody, przy wykorzystaniu metody wytłaczania. Uplastycznione tworzywo lub mieszanka gumowa, wytłoczona przez wytłaczarkę, zostaje w głowicy równomiernie rozprowadzona wokół ośrodka jaki stanowi drut, linka, przewód lub zespół przewodów oraz uformowana w żądaną powłokę. Liczniki metrów Urządzenie do pomiaru długości kabla, przewodów i profili. Produkowane liczniki posiadają deklarację zgodności wg dyrektywy MID oraz zatwierdzenie typu (legalizacja) jako urządzenia pomiarowe elektryczno mechaniczne z cyfrowym panelem wyświetlającym. Łatwa obsługa i duża dokładność stanowią o atrakcyjności tego urządzenia. Osuszacz surowca z podajnikiem pneumatycznym Do osuszania surowca proponujemy osuszacz wraz z podajnikiem pneumatycznym. W większości przypadków, osuszacz jest koniecznym elementem linii, niemniej można go potraktować jako opcję. W takim przypadku, wytłaczarka jest wyposażona w ręczny zasyp o pojemności 5 litrów. Laboratoryjne i przemysłowe urządzenia do przetwórstwa tworzyw sztucznych i gumy

8 Linie do wytłaczania i wulkanizacji gumy i silikonu Wytłaczarki Wytłaczarki do gumy przeznaczone są do przerobu mieszanek gumowych i silikonu. Cylinder układu plastyfikującego posiada zewnętrzne, spiralne strefy chłodzenia podłączone do indywidualnych układów grzewczo-chłodzących. Wytłaczarki mogą być wyposażone w podajnik paska gumy lub w lej zasypowy do granulatu gumowego. W standardowej wersji oferujemy wytłaczarki jednoślimakowe do gumy pracujące w układzie poziomym o średnicach Ø32, Ø45, Ø60, Ø90 mm. Wytłaczarki mogą również pełnić funkcję koekstrudera, zwiększając tym samym możliwości procesu. Piece szokowe Piec szokowy wyposażony jest w promienniki IR dużej mocy. Piec ma za zadanie utrwalić wstępnie kształt wytłaczanych profili. Piece szokowe mają bardzo wysoką efektywność w procesie wstępnej wulkanizacji, umożliwiającą uzyskanie temperatury do 700 C. Uformowany w głowicy profil jest podawany do komory pieca szokowego i pod wpływem promieniowania podczerwonego zachodzi wstępne sieciowanie jego powierzchni. Piece tunelowe Piece tunelowe umożliwiają sieciowanie profili o skomplikowanych kształtach przy zachowaniu dużej dokładności wymiarów. Produkty uzyskane tą technologią charakteryzują się gładką powierzchnią i stabilnością wymiarów nawet przy mieszankach o niskiej lepkości. Wielką zaletą pieców na podczerwień jest ich bardzo krótki czas (poniżej 3 minut) niezbędny do uzyskania pełnej gotowości do pracy. Zoptymalizowana konstrukcja odbłyśnika znacznie zmniejszyła pobór energii potrzebnej w procesie wulkanizacji. Piece produkowane są w systemie modułowym, co pozwala na dobranie odpowiedniej długości do procesu wulkanizacji EPDM. Zamak Mercator Sp. z o.o.

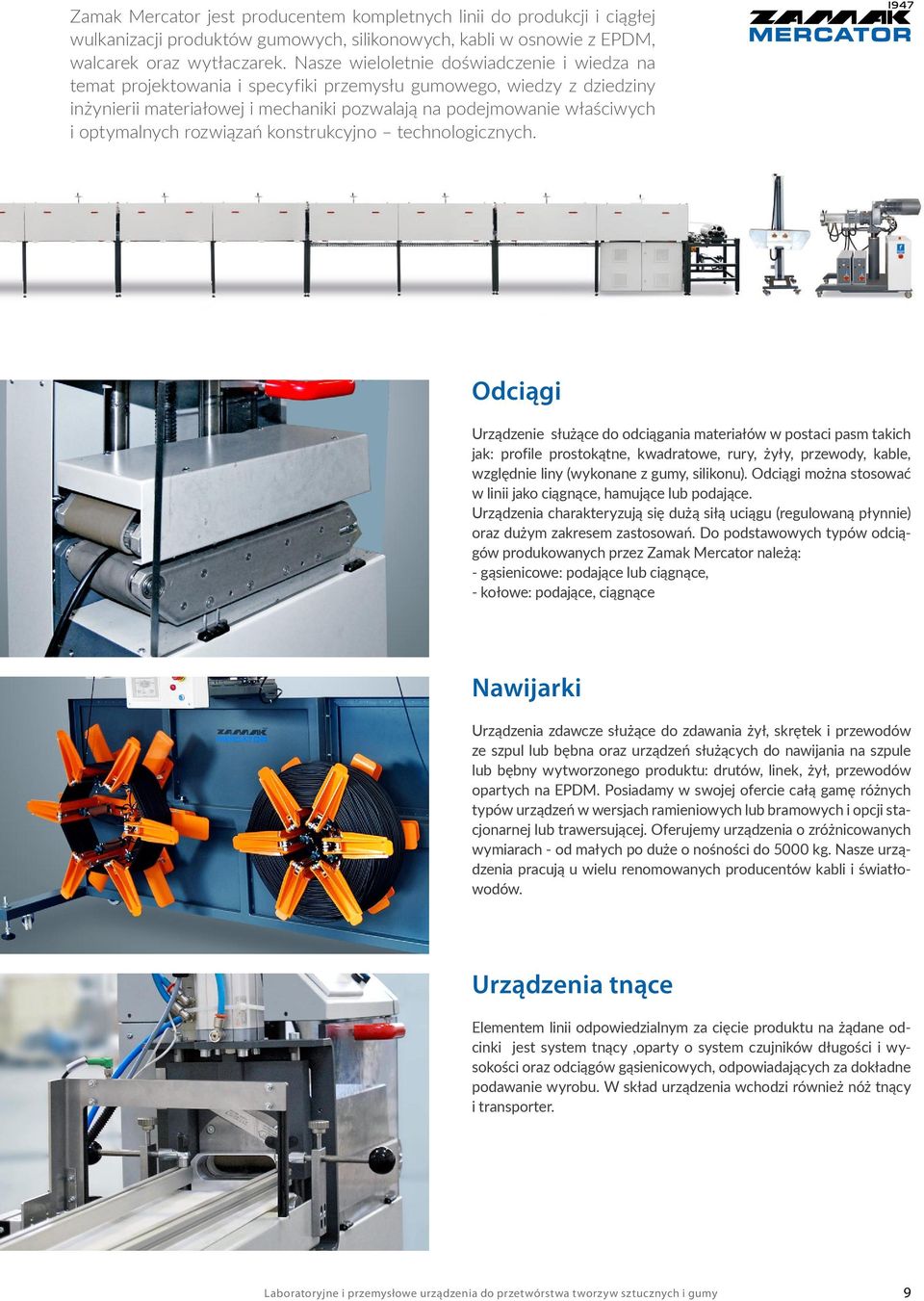

9 Zamak Mercator jest producentem kompletnych linii do produkcji i ciągłej wulkanizacji produktów gumowych, silikonowych, kabli w osnowie z EPDM, walcarek oraz wytłaczarek. Nasze wieloletnie doświadczenie i wiedza na temat projektowania i specyfiki przemysłu gumowego, wiedzy z dziedziny inżynierii materiałowej i mechaniki pozwalają na podejmowanie właściwych i optymalnych rozwiązań konstrukcyjno technologicznych. Odciągi Urządzenie służące do odciągania materiałów w postaci pasm takich jak: profile prostokątne, kwadratowe, rury, żyły, przewody, kable, względnie liny (wykonane z gumy, silikonu). Odciągi można stosować w linii jako ciągnące, hamujące lub podające. Urządzenia charakteryzują się dużą siłą uciągu (regulowaną płynnie) oraz dużym zakresem zastosowań. Do podstawowych typów odciągów produkowanych przez Zamak Mercator należą: - gąsienicowe: podające lub ciągnące, - kołowe: podające, ciągnące Nawijarki Urządzenia zdawcze służące do zdawania żył, skrętek i przewodów ze szpul lub bębna oraz urządzeń służących do nawijania na szpule lub bębny wytworzonego produktu: drutów, linek, żył, przewodów opartych na EPDM. Posiadamy w swojej ofercie całą gamę różnych typów urządzeń w wersjach ramieniowych lub bramowych i opcji stacjonarnej lub trawersującej. Oferujemy urządzenia o zróżnicowanych wymiarach - od małych po duże o nośności do 5000 kg. Nasze urządzenia pracują u wielu renomowanych producentów kabli i światłowodów. Urządzenia tnące Elementem linii odpowiedzialnym za cięcie produktu na żądane odcinki jest system tnący,oparty o system czujników długości i wysokości oraz odciągów gąsienicowych, odpowiadających za dokładne podawanie wyrobu. W skład urządzenia wchodzi również nóż tnący i transporter. Laboratoryjne i przemysłowe urządzenia do przetwórstwa tworzyw sztucznych i gumy

10 Usługi Poszukując innowacyjnych rozwiązań w zakresie konstrukcji maszyn, nasza firma stała się również aktywnym graczem na rynku usług komercyjnych, szczególnie w zakresie obróbki różnego rodzaju metali. Posiadając zautomatyzowane centra obróbcze (CNC) oraz maszyny konwencjonalne, wykonujemy i regenerujemy układy plastyfikujące (m.in. ślimaki) oraz świadczymy usługi m.in. wiercenia głębokich otworów oraz szlifowania wałów o różnych płaszczyznach. Oferujemy również usługi projektowania i opracowania automatyki, dedykowane do zindywidualizowanych zleceń. Obróbka CNC W naszym parku maszynowym znajdują się, oprócz obrabiarek konwencjonalnych, również wysoce zautomatyzowane urządzenia CNC. Numeryczny układ sterowania programowego umożliwia wykonywanie przedmiotów o niezwykle precyzyjnych wymiarach, rozmaitych kształtach oraz zakładanej chropowatości powierzchni. Zautomatyzowana, nowoczesna technologia pozwala na wykonywanie produkcji seryjnych, jak też i tych nietypowych, pod indywidualne zamówienia naszych Kontrahentów. W ostatnim czasie wzbogaciliśmy nasz park maszyn o jedno z najnowocześniejszych urządzeń CNC firmy Doosan. Dzięki zastosowaniu w urządzeniu 5-ciu osi (4 symultanicznych + 1 osi indeksowanej) oraz rzadko spotykanym możliwościom roboczym urządzenia (średnica toczenia 660 mm, długość toczenia 1540 mm) możemy dzisiaj sprostać praktycznie każdym, niezwykle skomplikowanym zleceniom. Wykonanie i regeneracja ślimaków W oparciu o własną dokumentację, biuro konstrukcyjno technologiczne oraz park maszynowy wykonujemy nowe układy plastyfikujące. Produkujemy ślimaki monolityczne i segmentowe średnicy od Ø10 do Ø150 mm i długości do 5000 mm z uzwojeniem jednozwojowym lub wielozwojowym, a także barierowe o stałym skoku w różnych strefach. Wszystkie ślimaki są azotowane do twardości Hv=1100º i z minimalną grubością warstwy utwardzonej 0,5 mm. Regenerujemy również kompletne układy plastykujące do wytłaczarek i wtryskarek. Zregenerowane układy niemal całkowicie odpowiadają parametrom nowych układów. Szlifowanie wałów Wykonujemy różnego rodzaju usługi obróbki skrawaniem, a mianowicie: frezowanie, honowanie, toczenie itp. Naszą specjalnością jest szlifowanie: - płaszczyzn do 300 x 1000 mm, - wałków do Ø600 x 5000 mm, - otworów do Ø400 x 400 mm. 10 Zamak Mercator Sp. z o.o.

11 Wiercenie głębokich otworów Posiadamy nowoczesne maszyny do wiercenia głębokich otworów w bryłach obrotowych od Ø10 do Ø156 x 4500 mm, z możliwością gęstego stopniowania średnic narzędzi. Projektowanie Zespół projektowy złożony z konstruktorów z wieloletnim doświadczeniem, w oparciu o najnowsze narzędzia projektowe (SolidWorks 2015), jest w stanie wykonać najbardziej złożone zlecenia Klientów. Wdrożone projekty o nowatorskich rozwiązaniach konstrukcyjnych (linie do przetwórstwa tworzyw sztucznych i gumy) niejednokrotnie zdobywały nagrody. Nasze wytłaczarki, wtryskarki oraz walcarki laboratoryjne, stworzone przez zespół projektowy, posiadają unikatowe rozwiązania, które są również przedmiotem zastrzeżonych wynalazków i patentów. Wspólnie z Klientami, podejmiemy się różnych wyzwań projektowych mogących mieć zastosowanie w branży przetwórstwa polimerów i EPDM. Automatyka Nasze urządzenia są sterowane przez autorskie oprogramowanie, stworzone przez własny zespół automatyków. Większość oprogramowania jest specjalnie dedykowana do konkretnych wymagań Klientów. W proponowanych rozwiązaniach stosujemy sterowniki i podzespoły automatyki najlepszych producentów takich jak: Simens, B&R, Eaton, Lenze, Nord i innych. Wykonujemy projekty z zakresu automatyki, zarówno do własnych maszyn i urządzeń, jak również do modernizowanych linii posiadanych przez Klienta. Dążymy do tego, aby sterowanie zapewniało pełną kontrolę istotnych parametrów procesu produkcji a jednocześnie było przyjazne dla obsługi urządzenia. Laboratoryjne i przemysłowe urządzenia do przetwórstwa tworzyw sztucznych i gumy 11

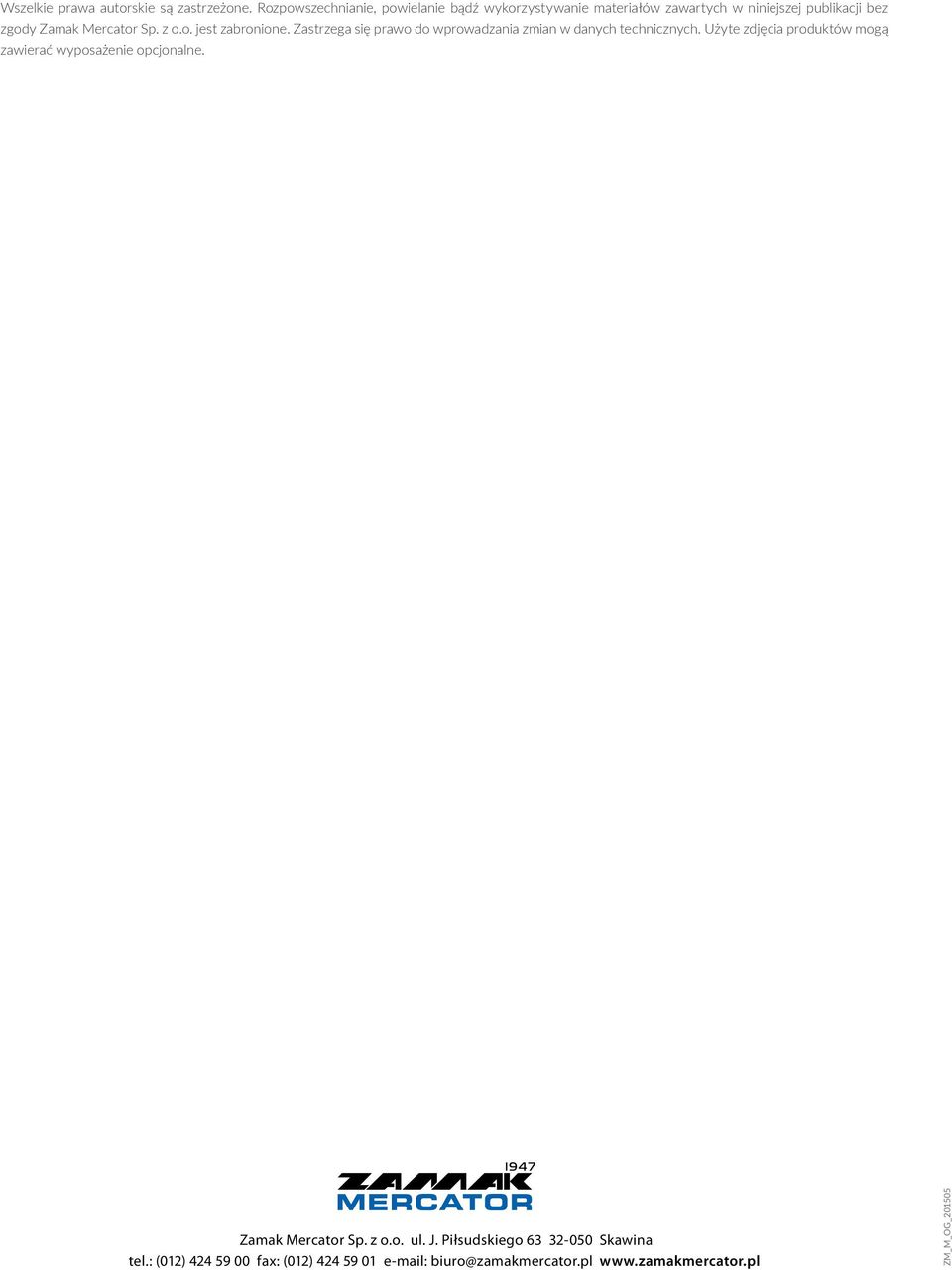

12 Wszelkie prawa autorskie są zastrzeżone. Rozpowszechnianie, powielanie bądź wykorzystywanie materiałów zawartych w niniejszej publikacji bez zgody Zamak Mercator Sp. z o.o. jest zabronione. Zastrzega się prawo do wprowadzania zmian w danych technicznych. Użyte zdjęcia produktów mogą zawierać wyposażenie opcjonalne. Zamak Mercator Sp. z o.o. ul. J. Piłsudskiego Skawina tel.: (012) fax: (012) biuro@zamakmercator.pl ZM_M_OG_201505
