1 KOMPLEKSOWE ZADANIA POMIAROWE ZEBRANE w JEDNYM PUNKCIE. Millimar Aktualne informacje o produktach MILLIMAR można znaleźć na naszej stronie internetowej: WebCode 153 R ównie różnorodne i wielorakie jak wymagania stawiane elektrycznym przyrządom do pomiaru długości są także ich zastosowania. Oczekuje się tutaj najwyższej niezawodności i precyzji oraz prostej obsługi. Mierniki kompaktowe i kolumnowe Millimar spełniają te oczekiwania w sposób mistrzowski. Przetworniki pomiarowe Millimar są newralgicznymi elementami łańcucha pomiarowego. Ich właściwości decydują o jakości całego pomiaru. Zależnie od zastosowań do dyspozycji są różne technologie. Np. czujniki indukcyjne Millimar: o zwartej budowie, elastyczne w zastosowaniach i atrakcyjne cenowo. Albo też czujniki inkrementalne Millimar: Idealne dla dużych zakresów pomiarowych i znikomych odchyłek liniowości w całym zakresie pomiarowym.

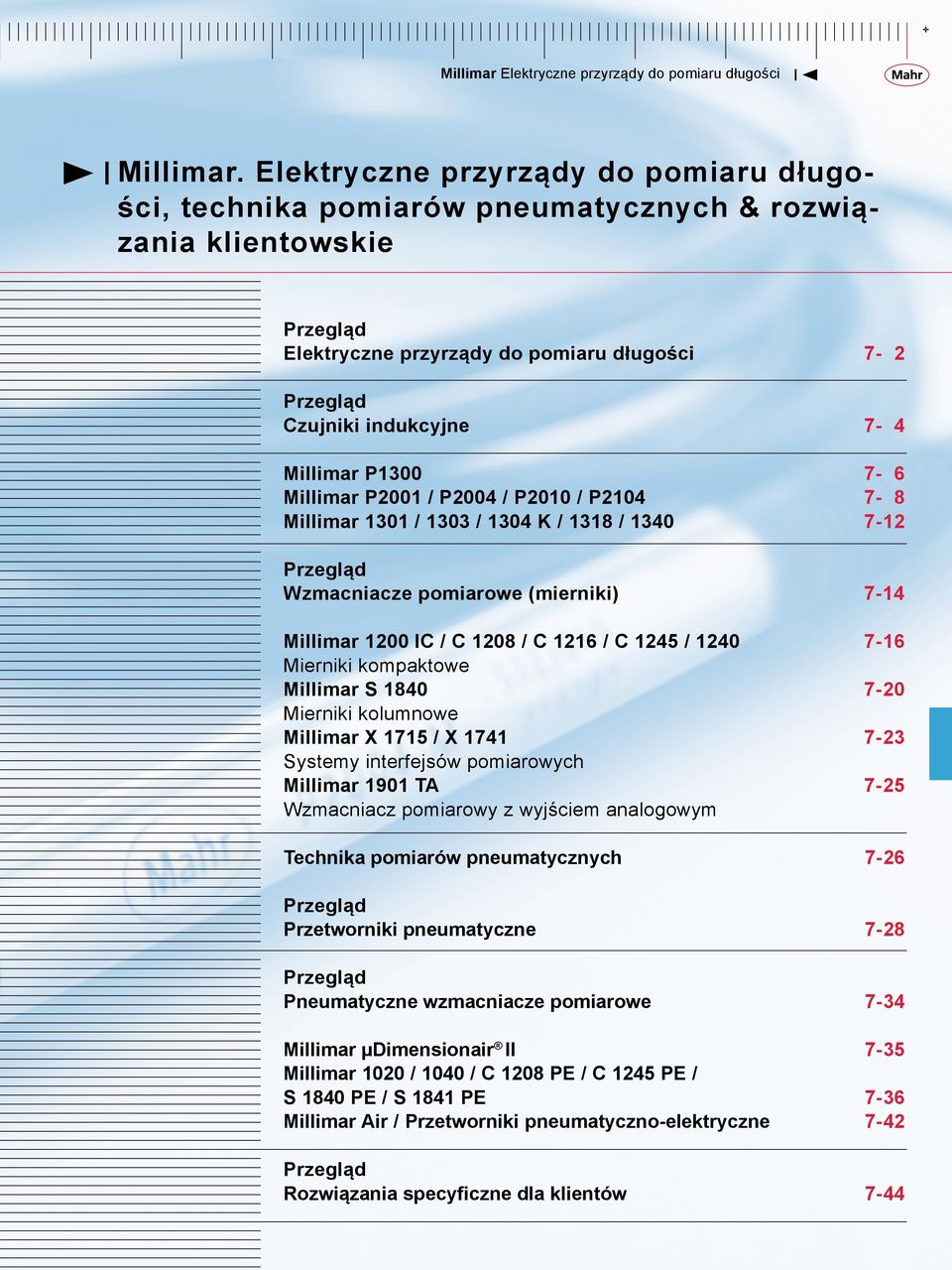

2 + Millimar Elektryczne przyrządy do pomiaru długości, technika pomiarów pneumatycznych & rozwiązania klientowskie Przegląd Elektryczne przyrządy do pomiaru długości 7-2 Przegląd Czujniki indukcyjne 7-4 Millimar P1300 Millimar P2001 / P2004 / P2010 / P2104 Millimar 1301 / 1303 / 1304 K / 1318 / Przegląd Wzmacniacze pomiarowe (mierniki) 7-14 Millimar 1200 IC / C 1208 / C 1216 / C 1245 / 1240 Mierniki kompaktowe Millimar S 1840 Mierniki kolumnowe Millimar X 1715 / X 1741 Systemy interfejsów pomiarowych Millimar 1901 TA Wzmacniacz pomiarowy z wyjściem analogowym 7-16 Technika pomiarów pneumatycznych 7-26 Przegląd Przetworniki pneumatyczne 7-28 Przegląd Pneumatyczne wzmacniacze pomiarowe Millimar µdimensionair II 7-35 Millimar 1020 / 1040 / C 1208 PE / C 1245 PE / S 1840 PE / S 1841 PE 7-36 Millimar Air / Przetworniki pneumatyczno-elektryczne 7-42 Przegląd Rozwiązania specyficzne dla klientów 7-44

3 - 7-2 PRZEGLĄD Wzmacniacze pomiarowe (mierniki) C 1216 C 1245 S 1840 Potrzebują mało miejsca, poręczne, wygodna obsługa Precyzyjny i jednoznaczny odczyt dzięki dużym podziałkom i cyfrom Pomiary pojedyncze, sumujące i różnicowe, zestyki graniczne, pamięć wartości ekstremalnych Wysoka dokładność, stabilność długookresowa, niewrażliwość na wpływy otoczenia Dobra stabilność punktu zerowego, także przy przełączaniu zakresów Krótkie czasy nastawiania, rejestrowanie szybkich przebiegów Wskazania analogowe i cyfrowe Wyjście cyfrowe do przyłączenia układów sterowania i komputerów Wyjście analogowe (opcja) Czujniki indukcyjne Duży zakres liniowości, niewrażliwe na czynniki zakłócające Precyzyjne łożyskowanie trzpienia pomiarowego i dźwigni, beztarciowe osadzenie w łożyskach kulkowych i sprężynach zapewnia najwyższą rozdzielczość przy minimalnej histerezie Kabel przyłączony do czujnika wtykiem zapewnia wygodę przy pracach serwisowych (P1300) Sztywna konstrukcja do pracy w produkcji, wachlarz typów dla wszystkich możliwych zastosowań P1300 M P2004 M

4 + 7-3 typowe ZASTOSOWANIA CZUJNIKÓW indukcyjnych Pomiar pojedynczy jednym czujnikiem Pomiar sumujacy 2 czujnikami Miernik wskazuje bezpośrednio wartość mierzoną. Wszelkiego rodzaju pomiary bezpośrednie na częściach walcowych i płaskich Pomiar grubości Wskazywana jest suma zarejestrowanych odchyłek obydwu czujników niezależnie od kształtu, położenia i odchyłek bicia. Pomiar grubości Zastosowania analogiczne do czujników zegarowych, dźwigniowo-zębatych i mikrokatorów Bicie poprzeczne Bicie wzdłużne Pomiar różnicowy 2 czujnikami Wskazywana jest różnica zarejestrowanych wartości pomiarowych obydwu czujników, niezależnie od bezwzględnego wymiaru części mierzonej. Szczególnie przydatne do porównywania wymiarów 2 części mierzonych. Kontrola kształtu na klinach lub stożkach Różnica wysokości 2 płaszczyzn (stopni) Kontrola prostopadłości Kontrola współśrodkowości 2 średnic wałka

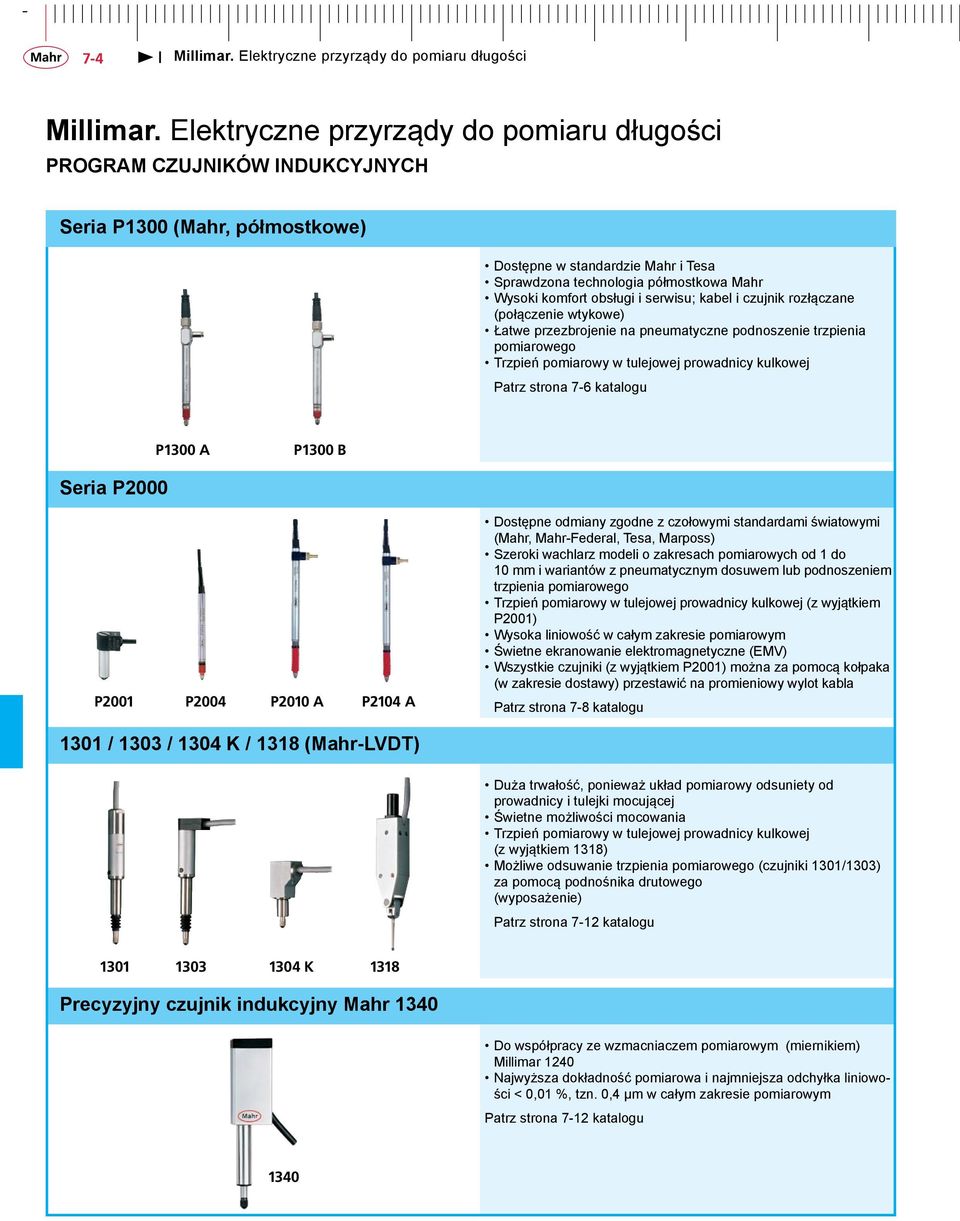

5 - 7-4 program CZUJNIKÓW IndukCYJNYCH Seria P1300 (Mahr, półmostkowe) Dostępne w standardzie Mahr i Tesa Sprawdzona technologia półmostkowa Mahr Wysoki komfort obsługi i serwisu; kabel i czujnik rozłączane (połączenie wtykowe) Łatwe przezbrojenie na pneumatyczne podnoszenie trzpienia pomiarowego Trzpień pomiarowy w tulejowej prowadnicy kulkowej Patrz strona 7-6 katalogu P1300 A P1300 B Seria P2000 P2001 P2004 P2010 A P2104 A Dostępne odmiany zgodne z czołowymi standardami światowymi (Mahr, Mahr-Federal, Tesa, Marposs) Szeroki wachlarz modeli o zakresach pomiarowych od 1 do 10 mm i wariantów z pneumatycznym dosuwem lub podnoszeniem trzpienia pomiarowego Trzpień pomiarowy w tulejowej prowadnicy kulkowej (z wyjątkiem P2001) Wysoka liniowość w całym zakresie pomiarowym Świetne ekranowanie elektromagnetyczne (EMV) Wszystkie czujniki (z wyjątkiem P2001) można za pomocą kołpaka (w zakresie dostawy) przestawić na promieniowy wylot kabla Patrz strona 7-8 katalogu 1301 / 1303 / 1304 K / 1318 (Mahr-LVDT) Duża trwałość, ponieważ układ pomiarowy odsuniety od prowadnicy i tulejki mocującej Świetne możliwości mocowania Trzpień pomiarowy w tulejowej prowadnicy kulkowej (z wyjątkiem 1318) Możliwe odsuwanie trzpienia pomiarowego (czujniki 1301/1303) za pomocą podnośnika drutowego (wyposażenie) Patrz strona 7-12 katalogu K 1318 Precyzyjny czujnik indukcyjny Mahr 1340 Do współpracy ze wzmacniaczem pomiarowym (miernikiem) Millimar 1240 Najwyższa dokładność pomiarowa i najmniejsza odchyłka liniowości < 0,01 %, tzn. 0,4 µm w całym zakresie pomiarowym Patrz strona 7-12 katalogu 1340

6 + 7-5 Ogólne dane techniczne czujników indukcyjnych Efekt pomiarowy czujników indukcyjnych jest oparty na zmianie położenia rdzenia magnetycznego wewnątrz zespołu cewek. Rozróżnia się tu układy półmostkowe i LVDT. Nowe czujniki serii Mahr P2000 mają opatentowany przetwornik VLDT o wysokiej liniowości, który podobnie jak przetwornik LVDT pracuje na zasadzie transformatora różnicowego. S S S Elektryczne parametry różnych standardów Półmostek HB LVDT VLDT (dławik różnicowy) (liniowo zmienny (wysokoliniowy przetwornik różnicowy) przetwornik różnicowy) Typ Mahr Tesa Marposs Mahr-Federal Częstotliwość nośna KHz 19,4 13 7,5 5 P2001 P , ,74 P2104 P ,75 Czułość mv/v/mm K P ,2 29,5 11,5 7,874 Amplituda Veff 5 3 3,5 2 Schematy ideowe wzmacniaczy wejściowych w przyrządach Mahr dla różnych standardów Oscylator Mahr rozkład pinów (strona styków) Oscylator Tesa Oscylator Marposs Oscylator Mahr-Federal

7 - 7-6 Czujniki indukcyjne Millimar P1300 M / T półmostkowe Cechy W zakresie dostawy: czujnik indukcyjny P1300, kabel przyłączeniowy 2,5 m, zaślepka gwintowa, złączka dla wężyka pneumatycznego, kluczyk maszynowy, instrukcja obsługi. IP64 Kabel i czujnik oddzielone złączem wtykowym. Dane techniczne Typ czujnika P1300 MA P1300 TA P1300 MB P1300 TB Zakres pomiarowy ± 2,0 mm Odległość dolnego oporu 1) - 2, mm Odległość górnego oporu 1) + 2,2... 4,4 mm Podnoszenie/Dosuw podnoszenie podciśnieniowe dosuw sprężonym powietrzem (opcja standard) (max 1 bar) Nacisk pomiarowy w elektr. punkcie zerowym 0,75 N / ± 0,15 N 2) zależny od ciśnienia powietrza Wzrost nacisku pomiarowego 0,3 N / mm Odchyłka czułości 0,3 % Powtarzalność f w 0,1 µm Histereza wskazań f u 0,5 µm Odchyłka linowości przy korygowanej czułości w zakresie ± 0,5 mm 0,4 µm 1,0 µm 0,4 µm 1,0 µm w zakresie ± 1,0 mm 1,5 µm 3,0 µm 1,5 µm 3,0 µm w zakresie ± 2,0 mm 3,0 µm nie specyfikowane 3,0 µm nie specyfikowane Klasa ochrony wg IEC IP64 Długość kabla 2,5 m (z wtykiem) Standard półmostka Mahr Tesa Mahr Tesa Nr zamów ) Względem el. punktu zerowego. Przestawianie; opory górny i dolny są przestawiane jednocześnie 2) Wymienne sprężyny nacisku pomiarowego, dostępne są także sprężyny o innym nacisku (0,25; 0,5; 1; 1,25; 1,5 N)

8 + 7-7 Czujniki indukcyjne Millimar P1300 M / T półmostkowe 1 Wtyk przyłączeniowy do wzmacniacza pomiarowego (miernika) 2 Wtyk do czujnika 3 Gniazdo w czujniku 4 Zaślepka (klucz 4,6) 5 Przyłącze wężyka do układu pneumatycznego średnica zewn. 3 mm) 6 Tulejka mocująca 7 Przeciwnakrętka 8 Mieszek falisty 9 Końcówka 901 H 10 Zalecana strefa mocowania czujnika ,6 85,6 (94,2)* 53,3 (61,9)* 9 M8x1 98,6 (107,2)* Rmin = (133,6)* ,2 5 ø8 h * Wartości w nawiasach dotyczą odmianytesa M2,5 20, Pojedyncze elementy i wyposażenie P1300 P A Przyłącze wężyka pneumatyki (90 ) P B Kabel przyłączeniowy 2,5 m Nr zamów. P1300 MA bez kabla P1300 MB bez kabla P1300 TA bez kabla P1300 TB bez kabla Przyłącze pneumatyki Kabel dla P ,5 m Kabel dla P m Kabel dla P m Kabel dla P1300 2,5 m Kabel dla P m Kabel dla P m Nr zamów. Mieszek falisty dla P A P B Sprężyny nacisku 1) dla P A 0,25 N ,50 N ,75 N ,00 N ,25 N ,50 N ) wszystkie naciski pomiarowe (poza 0,25 N) uwzględniają mieszek falisty, który w położeniu zerowym daje nacisk ok. 0,25 N.

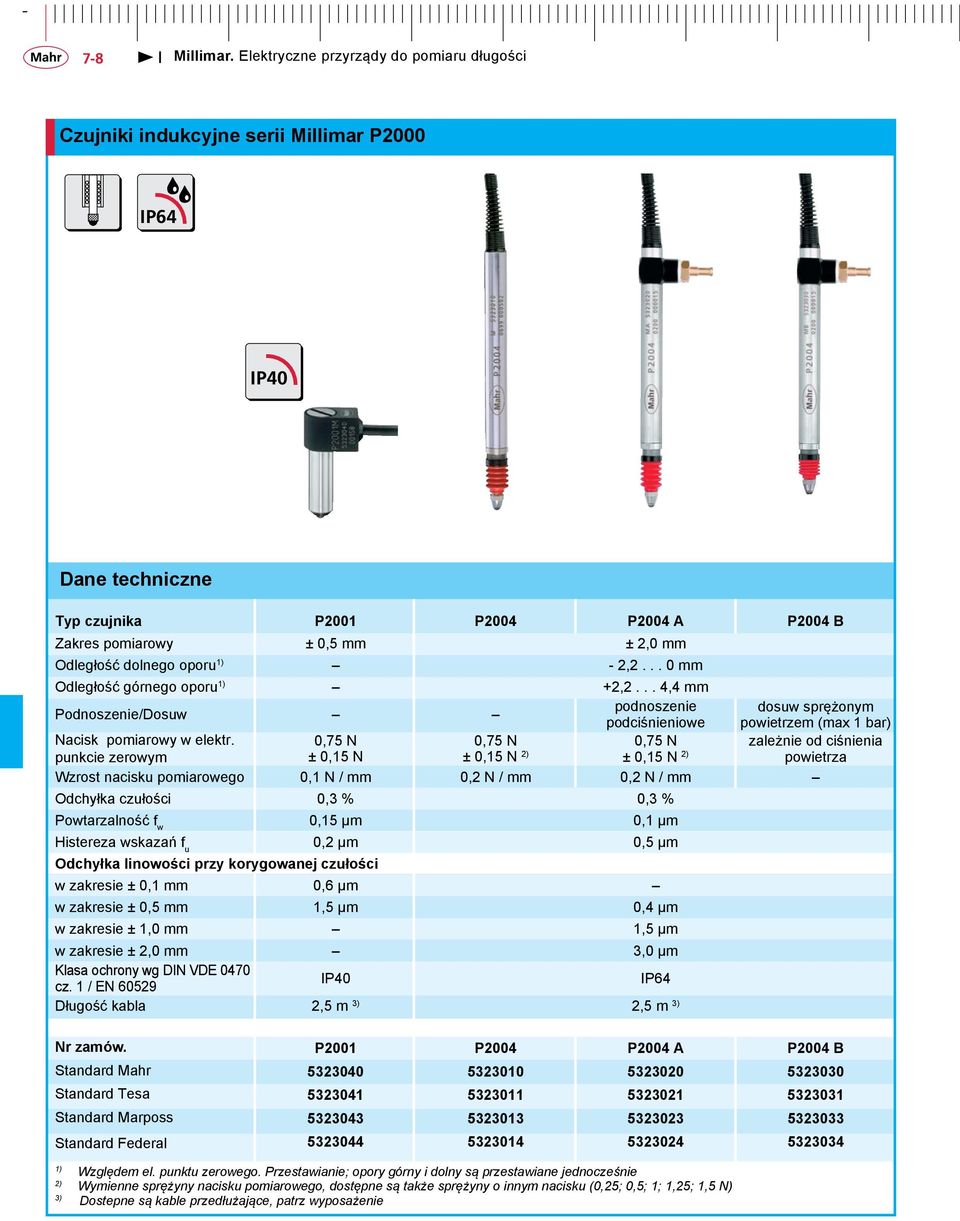

9 - 7-8 Czujniki indukcyjne serii Millimar P2000 IP64 IP40 Dane techniczne Typ czujnika P2001 P2004 P2004 A P2004 B Zakres pomiarowy ± 0,5 mm ± 2,0 mm Odległość dolnego oporu 1) - 2, mm Odległość górnego oporu 1) +2,2... 4,4 mm Podnoszenie/Dosuw podnoszenie dosuw sprężonym podciśnieniowe powietrzem (max 1 bar) Nacisk pomiarowy w elektr. 0,75 N 0,75 N 0,75 N zależnie od ciśnienia punkcie zerowym ± 0,15 N ± 0,15 N 2) ± 0,15 N 2) powietrza Wzrost nacisku pomiarowego 0,1 N / mm 0,2 N / mm 0,2 N / mm Odchyłka czułości 0,3 % 0,3 % Powtarzalność f w 0,15 µm 0,1 µm Histereza wskazań f u 0,2 µm 0,5 µm Odchyłka linowości przy korygowanej czułości w zakresie ± 0,1 mm 0,6 µm w zakresie ± 0,5 mm 1,5 µm 0,4 µm w zakresie ± 1,0 mm 1,5 µm w zakresie ± 2,0 mm 3,0 µm Klasa ochrony wg DIN VDE 0470 cz. 1 / EN IP40 IP64 Długość kabla 2,5 m 3) 2,5 m 3) Nr zamów. P2001 P2004 P2004 A P2004 B Standard Mahr Standard Tesa Standard Marposs Standard Federal ) Względem el. punktu zerowego. Przestawianie; opory górny i dolny są przestawiane jednocześnie 2) Wymienne sprężyny nacisku pomiarowego, dostępne są także sprężyny o innym nacisku (0,25; 0,5; 1; 1,25; 1,5 N) 3) Dostepne są kable przedłużające, patrz wyposażenie

10 + 7-9 Czujniki indukcyjne serii Millimar P2000 IP64 Dane techniczne Typ P2010 P2010 A P2010 B P2104 A P2104 B Zakres pomiarowy ± 5,0 mm ± 2,0 mm Odległość dolnego oporu - 5,3-2, mm 1) Odległość górnego oporu + 5,3 8, ,4 mm 1) Podnoszenie/Dosuw podnoszenie dosuw sprężonym podnoszenie dosuw sprężonym podciśnieniowe pow. (max 1 bar) podciśnieniowe pow. (max 1 bar) Nacisk pomiarowy w elektr. 0,75 N 0,75 N zależnie od ciśnienia 0,75 N zależnie od ciśnienia punkcie zerowym ± 0,15 N 2) ± 0,15 N 2) powietrza ± 0,15 N 2) powietrza Wzrost nacisku pomiarowego 0,1 N / mm 0,1 N / mm 0,1 N / mm Odchyłka czułości 0,3 % Powtarzalność f w 0,2 µm Histereza wskazań f u 1 µm 0,5 µm Odchyłka linowości przy korygowanej czułości w zakresie ± 0,5 mm 0,5 µm w zakresie ± 1,0 mm 2,0 µm w zakresie ± 2,0 mm 4,0 µm 4,0 µm iw zakresie ± 5,0 mm 20,0 µm Klasa ochrony wg DIN VDE 0470 cz. 1 / EN IP64 IP64 Długość kabla 2,5 m 3) 2,5 m 3) Nr zamów. P2010 P2010 A P2010 B P2104 A P2104 B Standard Mahr Standard Tesa Standard Marposs Standard Federal ) Względem el. punktu zerowego. Przestawianie; opory górny i dolny są przestawiane jednocześnie 2) Wymienne sprężyny nacisku pomiarowego, dostępne są także sprężyny o innym nacisku (0,25; 0,5; 1; 1,25; 1,5 N) 3) Dostepne są kable przedłużające, patrz wyposażenie

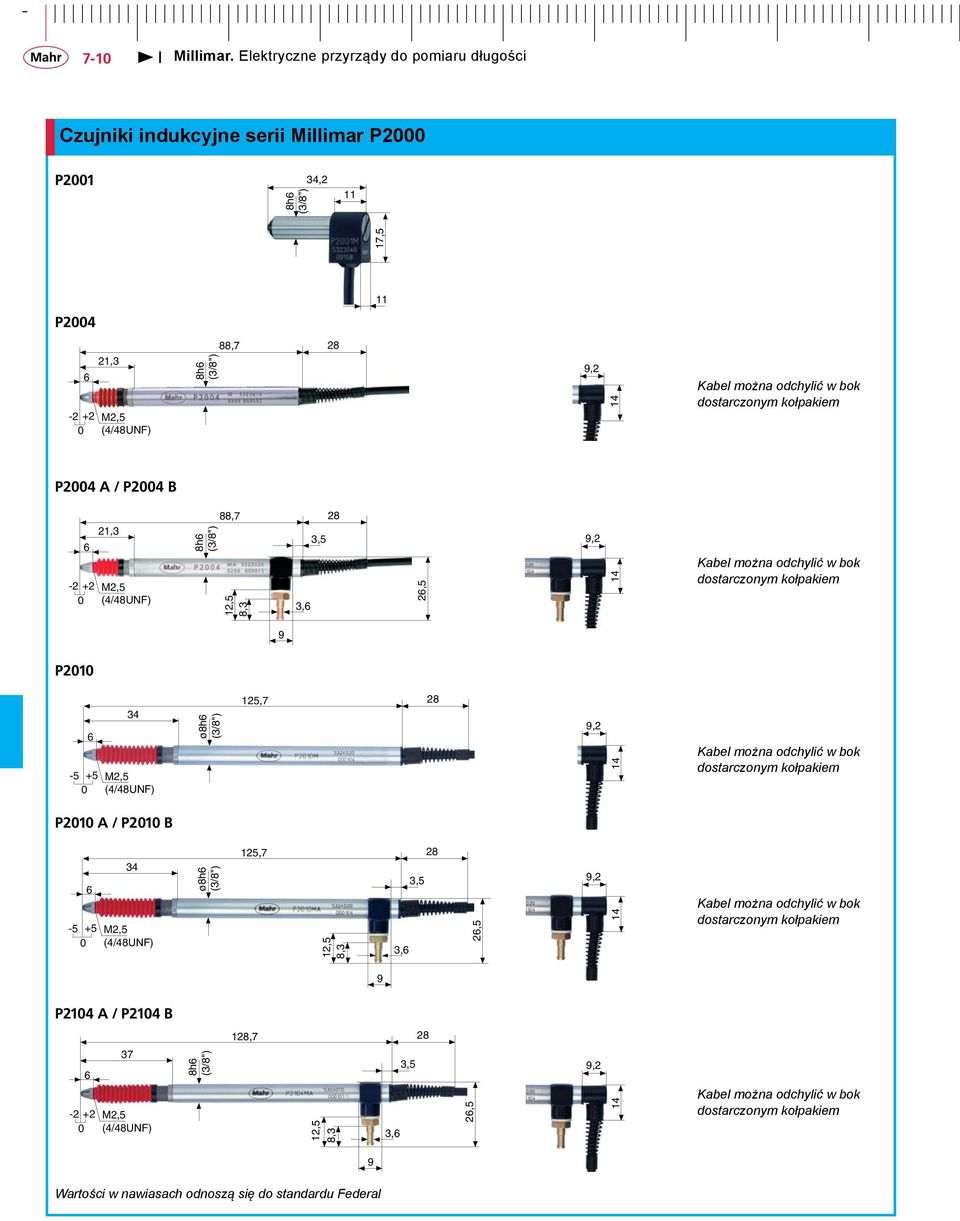

11 Czujniki indukcyjne serii Millimar P2000 P2001 8h6 (3/8 ) 34,2 11 P ,3 M2,5 (4/48UNF) 17,5 11 8h6 (3/8") 88,7 28 9,2 14 Kabel można odchylić w bok dostarczonym kołpakiem P2004 A / P2004 B ,3 M2,5 (4/48UNF) 8h6 (3/8") 88,7 12,5 8,3 3,6 3, ,5 9,2 14 Kabel można odchylić w bok dostarczonym kołpakiem 9 P M2,5 (4/48UNF) ø8h6 (3/8") 125,7 28 9,2 14 Kabel można odchylić w bok dostarczonym kołpakiem P2010 A / P2010 B M2,5 (4/48UNF) ø8h6 (3/8") 125,7 12,5 8,3 3,6 3, ,5 9,2 14 Kabel można odchylić w bok dostarczonym kołpakiem 9 P2104 A / P2104 B 128, M2,5 (4/48UNF) 8h6 (3/8") 12,5 8,3 3,6 3,5 26,5 9,2 14 Kabel można odchylić w bok dostarczonym kołpakiem 9 Wartości w nawiasach odnoszą się do standardu Federal

12 Wyposażenie Kabel przedłużający Mahr tesa Marposs Mahr Federal M T U F Długość Oznaczenie Nr zam. Nr zam. Nr zam. Nr zam. 2,5 m C m C ,5 m C m C Nr zamów. Sprężyny nacisku pomiarowego 1) dla P2004 i 2004 A 0,25 N ,50 N ,75 N ,00 N ,25 N ,50 N ) wszystkie naciski pomiarowe (poza 0,25 N) uwzględniają mieszek falisty, który w położeniu zerowym daje nacisk ok. 0,25 N. Sprężyny nacisku pomiarowego 1) dla 2010 i P2010 A Nr zamów. 0,25 N ,50 N ,75 N ,00 N ,25 N ,50 N ) wszystkie naciski pomiarowe (poza 0,25 N) uwzględniają mieszek falisty, który w położeniu zerowym daje nacisk ok. 0,25 N. Sprężyny nacisku pomiarowego 1) dla P2104 A Nr zamów. 0,25 N ,50 N ,75 N ,00 N ,25 N Mieszek falisty dla Nr zamów. 2004, 2004 A B , 2010 A, 2104 A B, 2104 B ) wszystkie naciski pomiarowe (poza 0,25 N) uwzględniają mieszek falisty. Pneumatyczny podnośnik ręczny 1340/1 dla jednego czujnika Pneumatyczny podnośnik nożny 1340/1F dla max 4 czujników typu 1340, P2004xA, P2010xA, P2104xA, 1300 A, 1310 A Charakterystyka temperaturowa Współczynnik temperaturowy ftt 0,15 µm / C Zakres temperatur pracy C Zakres temperatur otoczenia C Odporność chemiczna odporne na olej, benzynę, wodę, związki alifatyczne. średnio odporne na kwasy, zasady, rozpuszczalniki, ozon

13 Czujniki indukcyjne Millimar 1301 / 1303 / 1304 K / 1318 / 1340 IP64 IP62 IP50 IP64 Dane techniczne Typ K Zakres pomiarowy ± 1,0 mm ± 1,0 mm - 0, ,0 mm ± 2 mm Odległość dolnego oporu 1) -1, mm - 1,1 mm - 0,37 mm - 2,2 mm (nastawiana) Odległość górnego oporu 1) 2,7 mm +1,1 mm + 1,6 mm + 3,0 mm Podnoszenie/Dosuw podnośnik drutowy pneumatycznie Nacisk pomiarowy w elektr. punkcie zerowym 0,75 N ± 0,15 N 0,75 N ± 0,15 N 0,25 N ± 0,05 N 0,75 N ± 0,15 N Wzrost nacisku pomiarowego 0,4 N / mm 0,15 N / mm 0,04 N / mm 0,08 N / mm Odchyłka czułości 0,3 % 1,0 % 0,5 % 0,3 % Histereza wskazań f u 0,2 µm 0,2 µm 0,5 µm 0,08 µm Powtarzalność f w 0,1 µm 0,15 µm 0,03 µm 0,08 µm Odchyłka linowości przy korygowanej czułości w zakresie ± 0,3 mm 0,9 µm w zakresie ± 0,5 mm 0,5 µm 1,0 µm w zakresie ± 1,0 mm 2,0 µm 4,0 µm 0,15 µm w zakresie ± 2,0 mm 0,4 µm Klasa ochrony IEC IP64 IP62 IP50 IP64 Długość kabla 1,5 m 2) Standard Mahr LVDT tylko z miernikiem Millimar 1240 Nr zamów ) Względem elektrycznego punktu zderowego. 2) Dostępne kable przedłużające patrz wyposażenie.

14 Czujniki indukcyjne Millimar 1301 / 1303 / 1304 K / 1318 / , , ,6 ø8h6 ø12 ø12,4 108, M2, ,2 13 ø8h6 66, ,5 ø8h K M2, , max ,5 M2, ø8h M2,5 ø8h6 20 Wyposażenie Oznaczenie Nr zamów. Kabel przedłużający dla 1301 / 1303 / 1304 K / /1 1 m /2,5 2,5 m /5 5 m /7,5 7,5 m /10 10 m Podnośnik drutowy dla 1301 / Końcówki pomiarowe dla 1318 z kulką z węglika d = 2 mm; L = 21 mm* d = 0,5 mm; L = 21 mm d = 1 mm; L = 21 mm d = 3 mm; L = 21 mm Końcówki pomiarowe dla 1318 z kulką rubinową d = 2 mm; L = 21 mm Pneumatyczny podnośnik trzpienia dla / pneumatyczna pompka ręczna z wężykiem ca. 1 m Pneumatyczny podnośnik nożny dla /1F dla max 4 czujników 1340 * w standardowym zakresie dostawy

15 Millimar. Wzmacniacze pomiarowe (mierniki) PRZEGLĄD C 1200 IC C 1208 / C 1216 C Strona katalogu Wskazania duża podziałka analogowa, dwie nastawne wskazówki granic tole-rancji podświetlane wskazania LCD z podziałką analogową i 2 wiersze wskazań cyfrowych wskazania analogowe i 2 wiersze wskazań cyfrowych podziałka analogowa, dwie nastawne wskazówki granic tolerancji Kanały pomiarowe 1 czujnik indukc. (A) 2 czujniki indukc. (A, B) zależnie od typu, do: 2 czujniki indukc. (A, B) 1 przyrząd pneumatyczny Standard czujników indukcyjnych (częstotliwość nośna) Mahr Mahr / Mahr Federal Mahr / TESA / Mahr Federal 8 czujników indukc., 4 czujników inkrement., 2 przyrządy pneumatyczne, 8 sygnałów analogowych lub kombinacje ww. wejść Max rozdzielczość 0,1 μm 0,1 μm / 0,01 µm* 0,1 μm 0,01 μm Powiązania sygnałów +A, - A +A, - A, +B, -B, A + B, A - B, B - A, -A - B edytor wzorów (do 80 znaków) Funkcje: + / - / * / / () / współczynnik Mahr +A, -A, +B, -B A+B, +A-B, -A+B, -A-B Cech / Programów 1 2 / 2 16 / 6 2 / 2 Kroków kontrolnych Pomiary dynamiczne MAX, MIN, MAX-MIN, MAX, MIN, MAX-MIN, MAX, MIN, MAX-MIN, MAX MIN (MAX+MIN)/2, wart.śr. (MAX+MIN)/2, wart.śr. (MAX+MIN)/2, wart.śr. Funkcje statystyczne N, x-śr, S, Xmax, Xmin, Range n, xn, x, s, R Klasyfikowanie max 998, max 62 auf I/O max 30 Wejścia/wyjścia sterujące / połączenie do SPS 3 wejścia Optokoppler, 3 wyjścia Optokoppler 3 wejścia Optokoppler, 6 wyjścia Optokoppler 3 wejścia Optokoppler, 3 wyjścia TTL Wyjście analogowe 1* 1 1 Złącze danych RS232, wtyk 9-pin RS232, wtyk 9-pin RS232, wtyk 9-pin RS232C Konfigurowanie pokrętło PC, klawiatura miernika PC, klawiatura miernika klawiatura miernika Praca na baterie tak Gabaryty mm (HxBxT) 137 x 157 x x 160 x x 160 x x 156 x 120 * Tylko C1216

16 S 1840 X 1715 X TA G 1275 z D1200 X kolumna diodowa LED i 2 wiersze wskazań cyfrowych brak wzmacniacz pomiarowy z wyjściem analogowym brak tylko w PC, oprogramowanie D1000X w zakresie dostawy brak tylko w PC, oprogramowanie D1000X w zakresie dostawy monitor 15"-TFT 1024 x 768 pixeli ekran dotykowy 2 czujniki indukc. (A, B) zależnie od typu, do: zależnie od typu, do: 1 czujnik indukc. zależnie od interfejsu 1 przyrząd pneumatyczny Mahr / Mahr Federal Mahr / TESA / Mahr Federal 8 czujników indukc., 4 czujników inkrement., 8 sygnałów analogowych 2 czujn. temperatury lub kombinacje ww. wejść 16 czujników indukc., 8 czujników inkrement., 8 sygnałów analogowych 4 czujn. temperatury lub kombinacje ww. wejść Mahr / TESA / Mahr Federal dla czujników indukcyjnych, inkrementalnych, przyrządów pneumatycznych, syg-nałów analogowych Mahr Mahr / TESA / Mahr Federal 0,01 µm 0,1 µm 0,1 µm 0,1 µm lub 0,01 µm A, -A, B, -B, A+B, A-B, programowalne -A+B, -A-B edytor wzorów, max 80 znaków, funkcje: + / - / * / / () / współczynnik edytor wzorów, max 80 znaków, funkcje: + / - / * / / () / współczynnik 2 / 2 16 / 6 16 / / MAX, MIN, MAX-MIN, (MAX+MIN)/2, wart. śr. MAX, MIN, MAX-MIN, (MAX+MIN)/2, wart. śr. N, x-śr, S, Xmax, Xmin, Range MAX, MIN, MAX-MIN, (MAX+MIN)/2, wart. śr. N, x-śr, S, Xmax, Xmin, Range MAX, MIN, MAX-MIN, programowalne programowalne max 998, max 5 na I/O max 998, max 79 na I/O tak 3 wejścia Optokoppler, 3 wyjścia Optokoppler 3 wejścia Optokoppler, 6 wyjścia Optokoppler 6 wejścia Optokoppler, 12 wyjścia Optokopler wyjście napięciowe 1 wyjście prądowe 16 wejść cyfrowych (opcja) 16 wyjść cyfrowych (opcja) RS232, wtyk 9-pin RS232, wtyk 9-pin RS232, wtyk 9-pin 1 x RS232, 3 x USB, 2 x Ethernet (RJ45) PC, klawiatura miernika PC PC PC, ekran dotykowy 487 x 47 x x 205 x x 180 x x 43 x x 400 x 65

17 Millimar 1200 IC - mierniki kompaktowe IP40 Cechy Kompaktowa obudowa Praca w produkcji niezależna od zasilania sieciowego Duża podziałka kreskowa z 2 nastawnymi wskazówkami granic tolerancji Precyzyjne, wielkozakresowe pokrętło zerowania Praca przenośna z zasilaniem baterią handlową R14 Przycisk kontrolny baterii 1200 IC Szybkie i bezwahaniowe wskazywanie wartości Przełączany kierunek pomiaru Możliwe przyłączenie jednego czujnika indukcyjnego Przyłącza: 1 wejście dla czujnika indukcyjnego standardu Mahr W zakresie dostawy: zasilacz sieciowy, instrukcja obsługi Dane techniczne 1200 IC 1200 IC/MZ Zakres pomiarowy / Działka elementarna ± 3 µm / 0,1 µm ±.0001 / ± 10 µm / 0,2 µm ±.0003 / ± 30 µm / 1 µm ±.001 / ± 100 µm / 2 µm ±.003 /.0001 ± 300 µm / 10 µm ±.01 /.0002 Długość podziałki 120 mm Czas nastawiania wskazań 350 ms Pomiar pojedynczy +A, -A Zakresy ustawiania zera: 5 i 100 µm 1 pokrętło wielkozakresowe Rozstęp odchyłek dla całego zakresu pomiarowego 2,5% Klasa ochrony wg DIN IP40 Zakres temperatur pracy C Przyłącze sieciowe zasilacz sieciowy, 12V = ~5 VA Pobór mocy ca 0,1 W Wymiary 137 x 157 x 80 mm Masa 1 kg Nr zamów Wyposażenie Nr zamów. Bateria, handlowa R 14, 1,5 V, (potrzeba 6 szt.) Możliwe do przyłączenia czujniki indukcyjne patrz strony 7-6 do 7-12.

18 Millimar C 1208 / C mierniki kompaktowe z podświetlanym wyświetlaczem MAX MIN RS232C 0 TOL C 1208 Cechy Funkcje: Ulubione; klawiszem SELECT można bezpośrednio wywoływać często używane punkty menu Ustawienia Pomiary statyczne ± A, ±B i wszystkie ich kombinacje Pomiary dynamiczne: Max, Min, Max- Min, Max+Min, wartość średnia Tryb Auto-Detekt. Możliwość przyłączenia 2 przyrządów (czujnik indukcyjny, trzpień pomiarowy... ) Programowany ze zintegrowanej klawiatury foliowej lub poprzez RS232 z oprogramowania konfiguracyjnego pod MS-Windows Wskazania: Podświetlane wskazania LCD z podziałką kreskową i 2 wierszami wskazań cyfrowych 5 trójbarwnych lampek statusu dla granic kontrolnych i tolerancji Wyświetlanie jednocześnie do 2 cech kontrolowanych Dodatkowa rozdzielczość 0,01 µm dla zakresu pomiarowego ±200 µm (tylko C1216) Przyłącza 2 wejścia czujników indukcyjnych (do wyboru standard Mahr, Mahr- Federal) Złącze RS232 3 wejścia cyfrowe: start pomiaru, pomiar wzorca, przesył wartości,... 3 wyjścia cyfrowe: dobre, brak, do poprawy, czas pomiaru,... Wyjście analogowe (tylko C1216) Programowane wyjście napięcia analogowego (max. ±5V) (tylko C1216) W zakresie dostawy: instrukcja obsługi, sieciowy zasilacz wtykowy Dane techniczne Wskazania Podziałka analogowa Podświetlane wskazania LCD, 115 mm x 70 mm wskazówka, 61 działek Wskazania zakresów i tekstu 7-znakowy LCD, matryca 5 x 7 punktów, alfanumeryczny Wskazania wartości pom. Wskazania tolerancji 7-znakowy LCD, 7 segmentów 5 diod LED, 3-kolorowych Zakresy wskazań ±3, 10, 30, 100, 300, 1000, 3000, µm ±0,0001; 0,0003; 0,001; 0,003; 0,01; 0,03; 0,1; 0,3 inch; normow. tolerancją Zakresy pomiarowe 4000 (±2000) µm, rozdzielczość 0,1µm czujników indukcyjnych 400 (±200) µm, rozdzielczość 0,01µm* Czas nastawiania - Pamięć wartości 0,010s - Wskazania analogowe 0,100s - Wskazania cyfrowe 0,100s - Wyjścia 0,020s Numery zamówieniowe Nr zamów. C 1208 M Standard Mahr C 1208 F Standard Mahr-Federal C 1216 M Standard Mahr C 1216 F Standard Mahr-Federal Możliwe do przyłączenia czujniki indukcyjne patrz strony 7-6 do 7-12 Błędy graniczne - podziałka10-wa 2,5% - wskazania cyfrowe 0,3% (min 0,2 µm) Współcz. temperaturowy 0,005%/ C Zakres temperatur pracy 0 C do 45 C Przyłącza PC, drukarka RS232, wtyk 9-pin (układ sygnałów zgodny z PC) - Wyjścia sterujące 3 wyjścia Optokoppler, 24V, 100mA - Wejścia sterujące 3 wejścia Optokoppler, 24V, 10mA Zasilanie pradem poprzez zasilacz wtykowy Pobór mocy Klasa ochrony Wymiary obudowy (H x B x T) ca 205 x 160 x 165 mm Masa ca 2,1 kg * tylko C1216 Wyposażenie 100V V, 47Hz... 63Hz 10 VA IP54, przy pyle przewodzącym IP43 Nr zamów. Kabel przyłączeniowy (wytyk D-Sub, 9-pin na gniazdo D-Sub), długość 3 m Panel sterujący z 3 przyciskami Przełącznik nożny dla Millimar dla wejścia dla wejścia dla wejścia Wtyk (bez okablowania) dla złącza I/O Osłona na klawiaturę

19 Millimar C mierniki kompaktowe MAX MIN RS232C 0 TOL STAT Cechy Funkcje: Możliwość definiowania do16 cech Edytor wzorów (80 znaków) pozwala kanały wejściowe C1 do C8 powiązać matematycznie 4 działaniami podstawowymi, współczynnikami i nawiasami Pomiary statyczne: wartość chwilowa, pierwiastek kwadratowy, arctangens, Pomiary dynamiczne: Max, Min, Max-Min, Max+Min, wartość średnia Funkcje statystyczne: n, x-śr., S, Xmax, Xmin, R Programowany z wbudowanej klawiatury lub poprzez złącze RS232 z oprogramowania konfiguracyjnego pod MS-Windows Pamięć do 5000 wartości pomiarowych Start / Stop pomiaru Wskazania: Miernik analogowy do wskazywania wartości pomiarowych 2-wierszowy wyświetlacz LCD dla wartości pomiarowych i tekstów 5 trójbarwnych lampek statusu dla granic kontrolnych i tolerancji Jednoczesne wyswietlanie do 3 cech kontrolowanych Przyłącza: 2 moduły wejściowe można założyć do jednostki podstawowej. Do wyboru są następujące moduły: - 4 lub 8 wejść czujników indukc. (do wyboru standard Mahr, Tesa, Mahr- Federal) złącze RS232 1 wyjście analogowe, 3 wejścia cyfrowe: start pomiaru, pomiar wzorca / zerowanie, przesył danych 6 wyjść cyfrowych: dobre, brak, do poprawy, zbiorcze, czas pomiaru, 4 klasy W zakresie dostawy: instrukcja obsługi, kabel sieciowy, Dane techniczne Wskazania Podziałka analogowa miernik analogowy, LCD 53 mm x 40 mm 145 mm x 80 mm Wskazania zakresu i teksty 7-znakowy LCD, matryca 5 x 7 punktów, alfanumeryczny Wskazania wart. pom. Wskazania tolerancji 7-znakowy LCD, 7 segmentów 5 diod LED, 3-barwnych Zakresy wskazań ±10, 30, 100, 300, 1000, 3000, µm ±0,0003; 0,001; 0,003; 0,01; 0,03; 0,1; 0,3 inch Zakres wskazań czujn. indukc (±2000) µm, rozdzielczość 0,1µm (wskazania wart. pomiarowych) Czas nastawiania - Pamięć wartości pom. 0,005s - Podziałka kreskowa 0,300s - Wskazania cyfrowe 0,050s - 0,300s - Wyjścia 0,020s Numery zamówieniowe Nr zamów. C 1245 M Standard Mahr dla 4 czujn. indukc C 1245 M Standard Mahr dla 8 czujn. indukc C 1245 T Standard Tesa dla 4 czujn. indukc C 1245 F Standard Mahr-Federal dla czujn. indukc. Możliwe do przyłączenia czujniki indukcyjne patrz strony 7-6 do 7-12 Błędy graniczne - podziałka 10-wa 2 % - wskazania cyfrowe 0,3% (min. 0,2 µm) Współcz. temperaturowy ± 0,005%/ C Zakres temperatur pracy 0 C do 50 C Przyłącza PC, drukarka wtyk RS232, 9 pin (układ sygnałów zgodny z PC) - wyjścia sterujące 6 wyjść Optokoppler, 24 V, 100 ma - wejścia sterujące 3 wejść Optokoppler, 24 V, 10 ma Wyjście napięcia analog. Zasilanie prądem Pobór mocy Klasa ochrony Gabaryty obudowy (H x B x T) Masa Wyposażenie programowane 90 V V, 47Hz... 63Hz 11 VA IP53 (przy pyłach przewodzących IP43) ca 210 x 160 x 155 mm ca 2 kg Nr zamów. Kabel przyłączeniowy (wtyk SUB-D, 9-pin na gniazdo D-Sub), długość 3 m Panel sterujący z 3 przyciskami Przełącznik nożny dla Millimar dla wejscia dla wejscia dla wejscia Wtyk (bez okablowania) dla złącza I/O Osłona klawiatury

20 Millimar miernik kompaktowy RS232C IP40 0 TOL STAT Dane techniczne Cechy Precyzyjne przetwarzanie wartości pomiarowych Zerowanie w dowolnym punkcie zakresu pomiarowego Przejęcie wartości rzeczywistej wzorca za naciśnięciem klawisza Funkcje statystyczne x-śr., s, r oraz n dla jednej cechy Nadzorowanie tolerancji (z nastawianą histerezą) Rozciąganie pola tolerancji na całą długość podziałki Uniwersalne możliwości klasyfikowania Stabilna pamięć wartości ekstremalnych Złącza: 2 wejścia czujników indukc. w standardzie Mahr do pomiarów pojedynczych, sumujących lub różnicowych Złącze RS232C dla drukarki / PC / datalogger a Wyjście analogowe (przyłącze dla rejestratora) Wszystkie funkcje sterowane zdalnie poprzez złącze RS232C W zakresie dostawy: instrukcja obsługi, kabel sieciowy Wskazania analogowe / cyfrowe Wskazania analogowe Zakres pom./rozdzielczość ± 1 µm / 0,02 µm ± 3 µm / 0,1 µm ± 10 µm / 0,2 µm ± 30 µm / 1 µm ± 100 µm / 2 µm ± 300 µm / 10 µm ± 1000 µm / 20 µm ± 3000 µm / 100 µm ± µm / 200 µm Wskazania cyfrowe Zakres pom./rozdzielczość ± 200 µm / 0,01 µm ± 2000 µm / 0,1 µm Pomiar pojedynczy/ +A, -A, +B, -B kombinacje pomiarowe A+B, +A-B, -A+B, -A-B Funkcje dynamiczne Max, Min, Max-Min, (Max+Min)/2, wartość średnia Funkcje statystyczne n, xn, x, s, R Zerowanie Możliwe zerowanie w każdym miejscu zakresu pomiarowego Rozstęp odchyłek odniesiony do zakresu pomiarowego wskazania analogowe 1,5 % wskazania cyfrowe 0,01% wyjście analogowe 1 % Napięcie wyjściowe ± 5 V Wyjście danych RS 232 C Wyłączniki wartości granicznych 2 Lampki sygnalizacyjne 3 Czas przełączania 15 ms Wyjścia sterujące 3 Typ wyjść TTL Wejścia sterujące 3 Klasa ochrony wg DIN IP40 Zakres temperatur pracy C Przyłącze sieciowe 230 V~/115 V~ ± 10%, Hz (przełączane) Pobór mocy ca 30 VA Gabaryty (B x H x T) 156 x 195 x 120 mm Masa 2,3 kg Numery zamówieniowe Nr zamów Płyta czołowa angielska Możliwe do przyłączenia czujniki indukcyjne patrz strony 7-6 do 7-12 Zalecany czujnik indukcyjny 1340 patrz strona 7-12 Wyposażenie Nr zamów. Przyciski 1240/3D do uruchamiania 3 różnych funkcji, jak start, zerowanie itd, kabel przyłączeniowy 1,5 m Przełącznik nożny 1240/1F, kabel 2 m Panel sterujący 1240/SG z 3 przyciskami i 5 wyjściami przekaźnikowymi Przyrząd klasyfikujący 1240/KG z 20 wyjściami Optokoppler Kabel danych do PC (wtyk Sub-D, 9-pin)/MSP

21 Millimar S mierniki kolumnowe MAX MIN RS232C 0 TOL Dane techniczne Cechy Dobra czytelność trójbarwnych wskazań analogowych Do pomiarów czujnikami indukcyjnymi (np. Mahr P2004) elektronicznymi trzpieniami pomiarowymi itp. Obszerne możliwości przeliczania sygnałów wejść: ±A, ±B i wszystkie ich kombinacje Funkcje pomiarów dynamicznych: Max, Min, Max- Min, wartość średnia Programowanie z wbudowanej klawiatury foliowej lub poprzez RS232 z oprogramowania konfiguracyjnego pod MS-Windows Programowane granice tolerancji i kontrolne, przy przekroczeniu zmienia się kolor segmentu diodowego z zielonego na żółty lub czerwony. Podświetlany, dwuwierszowy wyświetlacz LCD do wskazywania wartości pomiarowych, tekstów pomocniczych i jednostek Złącza: 2 wejścia czujników indukcyjnych, do wyboru: standard Mahr lub Mahr- Federal Programowane analogowe napięcie wyjściowe (max ±5V) 3 wejścia cyfrowe (np. start pomiaru, pomiar wzorca) 3 wyjścia cyfrowe: dobre brak do poprawy, czas pomiaru W zakresie dostawy: instrukcja obsługi, kabel sieciowy Wskazania analogowe 101 elementów LED, 3-barwnych Wskazania zakresu i teksty 7-znakowy LCD, matryca 5 x 7 punktów, alfanumeryczny Wskazania wartości pom. 7-znakowy LCD, 7 segmentów Wskazania tolerancji zmiana barwy wskazań analogowych Zakresy wskazań ± 10, 30, 100, 300, 1000, 3000, µm ±.0003;.001;.003;.01;.03;.1;.3 inch lub normowane tolerancją Zakres pom. czujnika indukc (±2000) µm, rozdzielczość 0,1µm 400 (±200) µm, rozdzielczość 0,01µm Czas nastawiania - Pamięć watości pom. 0,008 s - Wskazania analogowe 0,020 s - Wyjścia 0,020 s Błędy graniczne - podziałka 10-wa 1% (101 LEDs) - wskazania cyfrowe 0,3% (min. 0,2 µm) Współcz. temperaturowy ± 0,005% / C Zakres temperatur pracy C Przyłącza PC, drukarka RS232, wtyk 9-pin (układ sygnałów zgodny z PC) - Wyjścia sterujące 3 wyjścia Optokoppler 24 V, 100 ma - Wejścia sterujące 3 wejścia Optokoppler 24 V, 10 ma Wyjście analogowe Zasilanie prądem poprzez wtykowy zasilacz sieciowy Pobór mocy Klasa ochrony Wymiary (HxBxT) Masa napięcie ±5V, programowane 100V V, 47Hz... 63Hz 12 VA IP53 IP43 (przy pyłach przewodzących) ca 487 x 47 x 144 mm ca 1,4 kg Numery zamówieniowe Nr zamów. S 1840 M Standard Mahr S 1840 F Standard Mahr-Federal Możliwe do przyłączenia czujniki indukcyjne patrz strony 7-6 do 7-12 Wyposażenie Nr zamów. Podstawka, dla 1 do 3 kolumn Zamocowanie naścienne Kabel przyłączeniowy (wtyk D-Sub,9-pin na gniazdo D-Sub), długość kabla 3 m Panel sterujący z 3 przyciskami Przełącznik nożny dla Millimar dla wejścia dla wejścia dla wejścia Wtyk (bez okablowania) dla złącza I/O

22 Millimar G1275 Opis Komputer pomiarowy Millimar G1275 umożliwia w najprostszy sposób rejestrowanie i ocenianie statystycznie wyników pomiarów z wieloczujnikowych przyrządów pomiarowcyh. Dzięki obudowie w wykonaniu przemysłowym komputer pomiarowy idealnie nadaje się do pracy nawet w surowych warunkach hali produkcyjnej. Zwarta konstrukcja obudowy umożliwia użytkowanie komputera pomiarowego tam, gdzie do dyspozycji jest mało miejsca. Wyniki pomiarów są przedstawiane przejrzyście na monitorze 15 -TFT, co pozwala uniknąć błędów odczytu i interpretacji. Dzięki ekranowi dotykowemu komputer pomiarowy obsługuje się niezawodnie w warunkach hali produkcyjnej. Do rejestrowania sygnałów pomiarowych z różnych czujników można za pośrednictwem złącza RS232 i/lub USB przyłączać do komputera pomiarowgo Millimar G1275 szeroki wachlarz interfejsów. Dane techniczne Wymiary (L x T x H) 305 x 400 x 65 mm Masa 4,3 kg Materiał aluminiowy odlew ciśnieniowy, pokrywany proszkowo Temperatura pracy 0 C C Wilgotność względna 10 % do 85 %, bez kondensacji Klasa ochrony IP65 Monitor barwny TFT x 768 pixeli Obsługa dotykowa rezystywny monitor dotykowy, wykonanie przemysłowe Zasilanie napięciem 230 V ± 10 % AC / 24V DC (z zewn. zasilacza sieciowego) Przyłącza Wejścia/Wyjścia 1 RS232 (COM1) 1 wejście klawiatury / myszy 2 złącza Ethernet (RJ45) 2 x USB na tylnej stronie 1 x USB na płycie czołowej

23 Oprogramowanie Millimar D1200X Opis Pracuje w systemie Windows Bank danych ACCESS Menu i uprawnienia dostępu chronione hasłem Edytor formularzy Proste programowanie planu kontroli poprzez wypełnianie przygotowanych masek Programowane wzory obliczeniowe Szybkie wybieranie wykonanych pomiarów do wizualizacji Ekran pomocniczy do prostej regulacji czujników Zapamiętywanie historii kalibracji Wskazania wartości pomiarowych (numerycznie i w postaci słupkowej) Zapamiętywanie pomiarów (ręczne lub automatyczne) Nadzorowanie zakresów roboczych czujników z podawaniem sygnałów alarmowych Statatystyczne oceny wyników pomiarów, Wizualizacja w postaci histogramu i kart kontrolnych SPC Automatyczne wzywanie do kalibracji po upływie ustalonego czasu i po okreslonej liczbie pomiarów Błędne pomiary można opatrzyć komentarzem przyczyn Analizy statystyczne Testowanie występowania rozkładu normalnego Zintegrowna analiza systemu pomiarowego (R&R) i sprawności przyrządu pomiarowego Moduł eksportu na liczne formaty danych Łącza do QDAS, SUMEQ, SESAME, QUASAR i.in. Złącze We/Wy do sterowania automatycznego (opcja) Praca w automatycznych liniach produkcyjnych ze sterowaniem dialogowym Minimalne wymagania systemowe Pentium IV lub podobny procesor 1,5 GHz Windows 2000 lub Windows XP 20 GB wolnego miejsca na dysku twardym 12 MB RAM Monitor 1024 x 768 Wolny port USB Napęd CD 1 do 4 złącz RS232, zależnie od liczby urzadzeń peryferyjnych

24 Millimar X inteligentny interfejs pomiarowy RS232C Cechy Millimar X 1715 jest małym i uniwersalnym interfejsem pomiarowym do kompleksowych zadań pomiarowych w strefie produkcyjnej. Pracuje jako przetwornik sygnałów między czujnikami i systemami elektronicznego przetwarzania danych. Funkcje Pomiary statyczne i dynamiczne Edytor wzorów obliczeniowych Możliwość definiowania do 16 cech kontrolowanych Jedno- lub dwupunktowy pomiar wzorca (mastera) Przyłącza 1 do 8 wejść przyrządów pomiarowych Złącze RS-232 Wyjście analogowe 3 wejścia cyfrowe oraz 6 wyjść cyfrowych W zakresie dostawy: oprogramowanie D1000X, instrukcja obsługi, kabel sieciowy, kabel RS232 zero-modem, 9-pin Dane techniczne Zakres pomiarowy 4000 (+/ 2000) µm, czujników indukcyjnych rozdzielczość 0,1 µm Czas nastawiania - Pamięć wartości pom. 0,005s - Wyjścia 0,020s Błąd graniczny - 0,3% (min 0,2 µm) Wyjście analogowe (napięcie) Zasilanie prądem Pobór mocy Klasa ochrony programowane 90 V V, 47Hz... 63Hz 11 VA IP53 (przy pyłach przewodzących IP43) Współcz. temperaturowy ± 0,005%/ C Zakres temperatur pracy 0 C do 50 C Wymiary obudowy (H x B x T) ca 160 x 205 x 165 mm Przyłącza PC, drukarka RS232, wtyk 9 pin (układ sygnałów (zgodny z PC) - Wyjścia sterujące 6 wyjść Optokoppler, 24 V, 100 ma - Wejścia sterujące 3 wejść Optokoppler, 24 V, 10 ma Masa ca 2 kg Numery zamówieniowe Wyposażenie Nr zamów. X 1715 Standard Mahr dla 2 czujników indukc X 1715 Standard Mahr dla 4 czujników indukc X 1715 Standard Mahr dla 8 czujników indukc X 1715 Standard Tesa dla 8 czujników indukc Możliwe do przyłączenia czujniki indukcyjne patrz strony 7-6 do 7-12 Nr zamów. Kabel przyłączeniowy (wytyk D-Sub, 9-pin * na gniazdo D-Sub), długość 3 m Panel sterujący z 3 przyciskami Przełącznik nożny dla Millimar dla wejścia dla wejścia dla wejścia Wtyk (bez okablowania) dla złącza I/O * Zawarty w zakresie dostawy

25 Millimar X inteligentny interfejs pomiarowy RS232C Cechy Millimar X 1741 jest małym i uniwersalnym interfejsem pomiarowym do kompleksowych zadań pomiarowych w strefie produkcyjnej. Pracuje jako przetwornik sygnałów między czujnikami i systemami elektronicznego przetwarzania danych. Funkcje Pomiary statyczne i dynamiczne Edytor wzorów obliczeniowych Możliwość definiowania do 16 cech kontrolowanych Jedno- lub dwupunktowy pomiar wzorca (mastera) Przyłącza 1 do 16 wejść przyrządów pomiarowych Złącze RS wyjścia analogowe 6 wejścia cyfrowe oraz 12 wyjść cyfrowych W zakresie dostawy: oprogramowanie D1000X, instrukcja obsługi, kabel sieciowy, kabel RS232 zero-modem, 9-pin Dane techniczne Zakres pomiarowy 4000 (+/ 2000) µm, czujników indukcyjnych rozdzielczość 0,1 µm Czas nastawiania - Pamięć wartości pom. 0,005s - Wyjścia 0,020s Błąd graniczny - 0,3% (min 0,2 µm) Wyjście analogowe (napięcie) Zasilanie prądem Pobór mocy Klasa ochrony programowane (2 wyjścia) 90 V V, 47Hz... 63Hz 11 VA IP53 (przy pyłach przewodzących IP43) Współcz. temperaturowy ± 0,005%/ C Zakres temperatur pracy 0 C do 50 C Wymiary obudowy (H x B x T) ca 235 x 180 x 160 mm Przyłącza PC, drukarka RS232, wtyk 9 pin (układ sygnałów (zgodny z PC) - Wyjścia sterujące 12 wyjść Optokoppler, 24 V, 100 ma - Wejścia sterujące 6 wejść Optokoppler, 24 V, 10 ma Masa ca 2 kg Numery zamówieniowe Wyposażenie Nr zamów. X 1741 Standard Mahr dla 4 czujników indukc X 1741 Standard Mahr dla 8 czujników indukc X 1741 Standard Mahr dla 12 czujników indukc X 1741 Standard Mahr dla 16 czujników indukc Możliwe do przyłączenia czujniki indukcyjne patrz strony 7-6 do 7-12 Nr zamów. Kabel przyłączeniowy (wytyk D-Sub, 9-pin * na gniazdo D-Sub), długość 3 m Panel sterujący z 3 przyciskami Przełącznik nożny dla Millimar dla wejścia dla wejścia dla wejścia Wtyk (bez okablowania) dla złącza I/O * Zawarty w zakresie dostawy

26 Wzmacniacz pomiarowy Millimar 1901 TA z wyjściem analogowym Cechy Wzmacniacz pomiarowy 1901 TA służy do przyłączania czujników indukcyjnych do układów sterowania Zasila on czujniki indukcyjne napięciem zmiennym i przetwarza sygnał pomiarowy o częstotliwości nośnej na napięcie wyjściowe Napięcie wyjściowe: ± 10 V (opcja: ± 5 V / 0 V do 10 V) na końcu zakresu pomiarowego Równolegle do dyspozycji jest sygnał wyjściowy w postaci prądu ± 5 ma na końcu zakresu pomiarowego Napięcie zasilania 24 V= Obudowa wzmacniacza 1901 TA pozwala na zamontowanie w przestrzeni roboczej obrabiarek Przyłącza: 1 wejście czujnika indukcyjnego (standard Mahr) W zakresie dostawy: wtyk 3-pin do wyjścia analogowego, złączka 3-pin do zasilania, instrukcja obsługi Dane techniczne Zakresy pomiarowe (ustawiane mostkami) ± 125 μm ± 250 μm ± 500 μm ± 1000 μm ± 2000 μm Przyłącza wejście wyjście Zasilanie Opóźnienie gniazdo 5-pin gniazdo 3-pin wtyk 3-pin 5-10 ms Napięcie wyjściowe (koniec zakresu pom.) ± 10 V opcja: ± 5 V / 0 5 V / 0 10 V Częstotliwość graniczna 90 Hz Klasa ochrony IP 54 Prąd wyjściowy na końcu zakresu pom. ± 5 ma Wymiary: (B x T x H) 43 x 100 x 170 mm Liniowość ± 0,3% Zasilanie 24 V = Numery zamówieniowe Nr zamów TA Standard Mahr dla 1 czujnika indukc TA/So Standard Mahr dla 1 czujnika indukc V Możliwe do przyłączenia czujniki indukcyjne patrz strony 7-6 do 7-12

27 Millimar. Pneumatyczne przyrządy do pomiaru długości Millimar. Pneumatyczne przyrządy do pomiaru długości PRECYZJA ROZPOCZYNA SIĘ NA POCZĄTKU ŁAŃCUCHA POMIAROWEGO Pneumatyczne pomiarowe wysokociśnieniowe Millipneu rejestrują odchyłki wymiarów szybko i dokładnie. Jako wysokiej jakości pneumatyczne przyrządy do pomiaru długości znajdują od lat uznanie w produkcji przemysłowej i izbach pomiarów. Pneumatyczne przetworniki pomiarowe jak czujniki dyszowe, dyszowe trzpienie i pierścienie pomiarowe, dyszowe sprawdziany szczękowe i przyrządy do kojarzenia luzów rejestrują wartości mierzone bezstykowo. Wartości pomiarowe jednego lub kilku czujników pneumatycznych są wyświetlane przez mierniki Millimar na zasadzie pomiaru różnicowego.

28 + Millimar. Pneumatyczne przyrządy do pomiaru długości 7-27 Millimar. Technika pneumatycznych pomiarów długości Właściwości metrologiczne Mierniki pneumatyczne Millimar pracują na zasadzie ciśnienia różnicowego; przy czym mierzona jest różnica ciśnienia między dwoma komorami ciśnieniowymi. Podczas gdy jedna z komór daje stałe ciśnienie porównawcze, ciśnienie w drugiej komorze (pomiarowej) jest uzależnione od odległości dysz pomiarowych przyrządu pneumatycznego od obiektu mierzonego. Mierniki pneumatyczne Millimar mają dwa przyłącza, każde przyłączone bezpośredno do jednej z komór ciśnieniowych. Dzięki temu wartość mierzona może być bez przeliczania bezpośrednio mierzona przez piezoelektyczny przetwornik ciśnienia i digitalizowana. Przełożenia 2500:1 do 10000:1 są realizowane przez wymienne dysze pomiarowe. Mierniki pneumatyczne Millimar muszą być zasilane poprzez reduktor ciśnienia powietrzem o stałym ciśnieniu. Mierniki z reduktorami mogą być przyłączane do wszystkich sieci sprężonego powietrza o ciśnieniu roboczym 3,5 bar do 10 bar, przy czym należy stosować pośredni filtr powietrza. Powietrze musi być suche i wolne od oleju. Właściwości metrologiczne Uniwersalne, niezawodne, wypróbowane, szczególnie wydajne Wszystkie metody pomiarów; pojedyncze, sumujące i różnicowe Wysoka dokładność, stabilność długookresowa, niewrażliwość na wpływy otoczenia Powiększenie wartości pomiarowej do razy, duże zakresy pomiarowe Wysoka dokładność pomiaru i odtwarzalność wyników pomiarów: zależnie od powiększenia 0,5 μm do 20 μm Bezstykowe pomiary dyszami pomiarowymi eliminują możliwość uszkodzenia obiektu mierzonego Niezawodne pomiary części nawet zanieczyszczonych olejem, smarami lub pastą do docierania, miejsce pomiaru jest czyszczone powietrzem pomiarowym Liniowość wskazań wartości mierzonych na przejrzystych wyświetlaczach lub długich podziałkach, łatwe i bezbłędne odczytywanie wyników pomiarów Pomiary średnic, odległości otworów, stożków, mimośrodowości, współosiowości otworów, kojarzenie luzów itd. Wielostronne możliwości pomiarowe dzięki dopasowywaniu do występujących problemów pomiarowych Mierniki wskazówkowe Millipneu do wszystkich zastosowań Małe zapotrzebowanie miejsca, poręczne, bezproblemowe użytkowanie, wygodna obsługa, dowolne metody pomiaru Automatyczne przyrządy elektryczne dla cykli pomiarowych, regulacyjnych i sortujących Pomiarowe przyrządy sterujące dla maszyn produkcyjnych Jedno- i welokolumnowe mierniki Millipneu do konfigurowania kompletnych systemów kontrolnych Mierniki wielokolumnowe składane wg zasady budowy modułowej, szybkie i niezawodne odczytywanie wyników pomiarów dzięki usytuowaniu kolumn pomiarowych i długich podziałek Rozliczne elementy pomiarowe Millipneu do pomiarów bezstykowych: czujniki dyszowe, dyszowe trzpienie pomiarowe, dyszowe pierścienie pomiarowe, dyszowe sprawdziany szczękowe, dyszowe trzpienie stożkowe, dyszowe pierścienie stożkowe, pierścienie dyszowe do pomiaru kątów i przyrządy do kojarzenia luzów Niezwykła trwałość pneumatycznych elementów pomiarowych Sztywne wykonanie do pracy w produkcji. Wachlarz typów dla wszystkich możliwych zastosowań Specjalne wykonania dla specyficznych zadań pomiarowych

29 Millimar. Pneumatyczne przyrządy do pomiaru długości Millimar. Pneumatyczne przyrządy do pomiaru długości PRECYZJA ROZPOCZYNA SIĘ NA POCZĄTKU ŁAŃCUCHA POMIAROWEGO Przetworniki pneumatyczne wykorzystują efekt zmiany ciśnienia przy zbliżaniu dyszy pomiarowej do obiektu mierzonego. Jeśli odległość do dyszy zmniejsza się, wówczas zwiększa się ciśnienie w systemie, natomiast prędkość, a tym samym objętość przepływu maleją. Metoda pomiaru pneumatycznego ma stosunkowo wąski zakres liniowości. Granica tej metody jest osiągnięta, gdy powierzchnia A opisana odległością szczeliny między dyszą a powierzchnią mierzoną staje się większa od powierzchni przekroju dyszy pomiarowej o średnicy d Pomiar grubości lub grubości ścianek czujnikiem dyszowym 2. Pomiar średnicy walcowych otworów przelotowych dyszowym trzpieniem pomiarowym 3. Pomiar średnicy walcowych otworów nieprzelotowych dyszowym trzpieniem pomiarowym 4. Pomiar średnicy walcowych otworów przelotowych kulkowym trzpieniem stykowym 5. Pomiar średnicy walcowych otworów nieprzelotowych dźwigniowym trzpieniem stykowym 6. Pomiar średnicy lub grubości nastawnymi szczękami dyszowymi 7. Pomiar średnicy wałków dyszowym pierścieniem pomiarowym 8. Pomiar prostoliniowości otworu walcowego specjalnym trzpieniem dyszowym 9. Pomiar luzu skojarzenia otwór-wałek trzpieniem dyszowym i pierścieniem dyszowym 10. Pomiar nachylenia stożka wewnętrznego stożkowym dyszowym trzpieniem pomiarowym (pomiar metodą różnicową) 11. Pomiar prostopadłości otworu walcowego do jego czoła specjalnym trzpieniem dyszowym (pomiar metodą różnicową) 12. Pomiar odległości otworów oddzielnych dyszowymi trzpieniami pomiarowymi (pomiar metodą różnicową) 13. Pomiar odległości otworów przecinających się dyszowymi trzpieniami pomiarowymi (pomiar metodą różnicową) 14. Pomiar nachylenia stożka wewnętrznego oraz pomiar srednicy i odchyłki kształtu stożkowym dyszowym trzpieniem pomiarowymn 15. Wielopunktowe pomiary wewnętrzne i zewnętrzne dyszami pomiarowymi i czujnikami stykowymi w połączeniu z miernikiem siedmiokolumnowym.

30 + Millimar. Pneumatyczne przyrządy do pomiaru długości 7-29 Dyszowe trzpienie pomiarowe do otworów Opis Dyszowe trzpienie pomiarowe Millimar stosuje się do kontroli cylindrycznych otworów przelotowych i nieprzelotowych. Głowica trzpienia jest wyposażona w dwie leżące naprzeciw siebie dysze pomiarowe, które bezstykowo rejestrują wartość pomiarową. Taki układ pozwala tym samym trzpieniem pomiarowym wyznaczać - oprócz średnicy - także odchyłkę okrągłości i walcowości kontrolowanych otworów. Średnica jest mierzona natychmiast po wprowadzeniu trzpienia pomiarowego do otworu, natomiast odchyłka okrągłości po obróceniu wokół osi o 180, a odchyłka walcowości przez przesuniecie trzpienia wzdłuż osi otworu. Zakres pomiarowy trzpieni dyszowych Millimar wynosi 80 μm do max 100 μm. Dyszowe trzpienie pomiarowe Millimar są dostarczane w wykonaniu hartowanym lub chromowanym i na życzenie wyposażane w uchwyt ręczny z zaworem odcinającym. Wysoka trwałość dyszowych elementów pomiarowych wyregulowanych na miernikach Millimar wynika stąd, że hartowane dysze pomiarowe są cofnięte względem zewnętrznej powierzchni głowicy, co w znacznym stopniu chroni je przed uszkodzeniem. ciśnienie p zakres liniowy d 4 s dysza pneumatycznej głowicy pomiarowej d s regulator ciśnienia dysza nieregulowana zawór zerujący obiekt mierzony nieregulowana dysza wzorcowa przetwornik ciśnienia różnicowego (piezoelektryczny) sensor pneumatyczny obiekt mierzony

31 Millimar. Pneumatyczne przyrządy do pomiaru długości Dyszowe trzpienie pomiarowe do otworów Trzpienie dyszowe do otworów przelotowych 6002 Z hartowane, do mierników wskazówkowych (Ø 3 mm-5 mm) Trzpienie dyszowe do otw. nieprzelotowych 6012 Z hartowane, do mierników wskazówkowych (Ø 3 mm-5 mm) 6001 Z chromowane twardo, do mierników wskazówkowych (Ø 5 mm - 80 mm) 6011 Z chromowane twardo, do mierników wskazówkowych (Ø 5 mm - 80 mm) 6002 Z hartowane, do mierników wskazówkowych (Ø 5 mm - 80 mm) 6012 Z hartowane, do mierników wskazówkowych (Ø 5 mm - 80 mm) 6001 Z chromowane twardo, do mierników wskazówkowych (Ø 80 mm mm) 6011 Z chromowane twardo, do mierników wskazówkowych (Ø 5 mm - 80 mm) 6002 Z hartowane, do mierników wskazówkowych (Ø 80 mm mm) 6012 Z hartowane, do mierników wskazówkowych (Ø 5 mm - 80 mm)

32 + Millimar. Pneumatyczne przyrządy do pomiaru długości 7-31 Dyszowe trzpienie pomiarowe do otworów Trzpienie dyszowe do otw. przelotowych 1 Trzpienie dyszowe do otw. nieprzelotowych 1 Typ Ø d L1 L2 (mm) Nr zamów do * 8 do **, 70, * 10 do , * 13 do * 15 do * 20 do * 25 do **, 110, 160, * 30 do , 260, * 35 do * 40 do * 45 do * 50 do * 55 do * 60 do **, 100, 150, * 65 do , 250, * 70 do * 75 do * 80 do * 55**, 105, 155, 85 do * 205, 255, do * 100 do. na życzenie do * 4 do * 5 do * 8 do **, 70, * 10 do , * 13 do * 15 do * 20 do * 25 do **, 110, 160, * 30 do , 260, * 35 do * 40 do * 45 do * 50 do * 55 do * 60 do **, 100, 150, * 65 do , 250, * 70 do * 75 do * Typ Ø d L1 L2 (mm) Nr zamów do * 8 do **, 70, * 10 do , * 13 do * 15 do * 20 do * 25 do **, 110, 160, * 30 do , 260, * 35 do * 40 do * 45 do * 50 do * 55 do * 60 do **, 115, 165, * 65 do , 265, * 70 do * 75 do * 80 do * 70**, 120, 170, 85 do * 220, 270, do * 100 do. na życzenie do * 4 do * 5 do * 8 do **, 70, * 10 do , * 13 do * 15 do * 20 do * 25 do **, 110, 160, * 30 do , 260, * 35 do * 40 do * 45 do * 50 do * 55 do * 60 do **, 115, 165, * 65 do , 265, * 70 do * 75 do * 80 do * 55**, 105, 155, 85 do * 205, 255, do * 100 do. na życzenie... 1 Przy zamawianiu podać przełożenie miernika i tolerancję części mierzonej * W programie produkcyjnym Mahr Göttingen ** Odmiana standard 80 do * 70**, 120, 170, 85 do * 220, 270, do * 100 do. na życzenie...
