Remont budynku wieŝy kościelnej kościoła Farnego i domu kościelnego - budowa instalacji elektrycznych

Transkrypt

1 P R Z E D M I A R R O B Ó T Remont budynku wieŝy kościelnej kościoła Farnego i domu kościelnego - budowa instalacji elektrycznych Data: Budowa: LeŜajsk, dz. nr 1040/1 powiat leŝajski, woj. podkarpackie. Kody CPV: Obiekt: Instalacje elektryczne Zamawiający: Parafia Rzymsko-Katolicka p.w. Św. Trójcy w LeŜajsku ul. Rynek 35, LeŜajsk Jednostka opracowująca kosztorys: BIURO PROJEKTÓW ALDABRA ul: Szafera 5/ Kraków Kosztorys opracowali: mgr inŝ. Jacek Baran,...

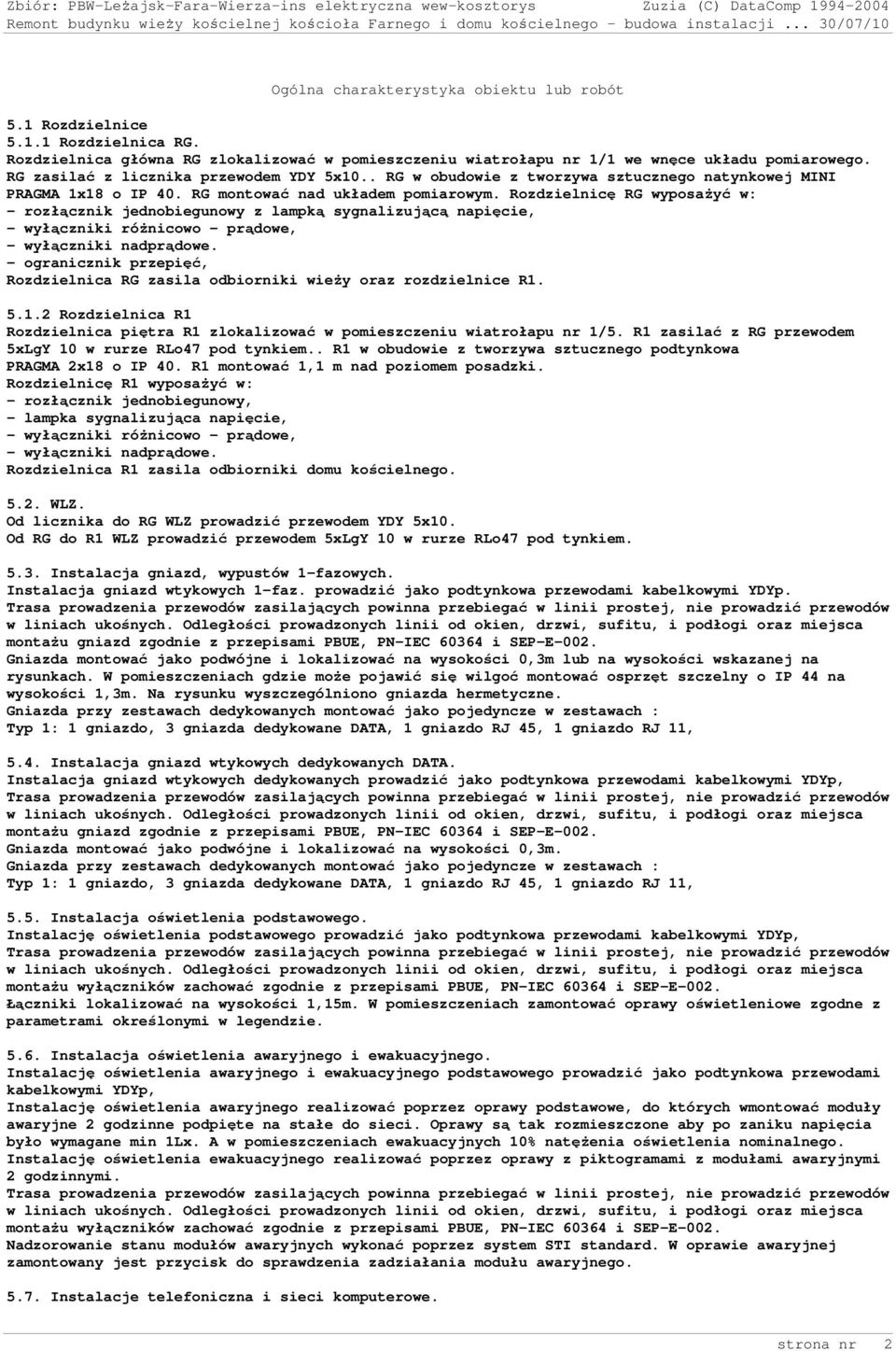

2 Ogólna charakterystyka obiektu lub robót 5.1 Rozdzielnice Rozdzielnica RG. Rozdzielnica główna RG zlokalizować w pomieszczeniu wiatrołapu nr 1/1 we wnęce układu pomiarowego. RG zasilać z licznika przewodem YDY 5x10.. RG w obudowie z tworzywa sztucznego natynkowej MINI PRAGMA 1x18 o IP 40. RG montować nad układem pomiarowym. Rozdzielnicę RG wyposaŝyć w: - rozłącznik jednobiegunowy z lampką sygnalizującą napięcie, - wyłączniki róŝnicowo - prądowe, - wyłączniki nadprądowe. - ogranicznik przepięć, Rozdzielnica RG zasila odbiorniki wieŝy oraz rozdzielnice R Rozdzielnica R1 Rozdzielnica piętra R1 zlokalizować w pomieszczeniu wiatrołapu nr 1/5. R1 zasilać z RG przewodem 5xLgY 10 w rurze RLo47 pod tynkiem.. R1 w obudowie z tworzywa sztucznego podtynkowa PRAGMA 2x18 o IP 40. R1 montować 1,1 m nad poziomem posadzki. Rozdzielnicę R1 wyposaŝyć w: - rozłącznik jednobiegunowy, - lampka sygnalizująca napięcie, - wyłączniki róŝnicowo - prądowe, - wyłączniki nadprądowe. Rozdzielnica R1 zasila odbiorniki domu kościelnego WLZ. Od licznika do RG WLZ prowadzić przewodem YDY 5x10. Od RG do R1 WLZ prowadzić przewodem 5xLgY 10 w rurze RLo47 pod tynkiem Instalacja gniazd, wypustów 1-fazowych. Instalacja gniazd wtykowych 1-faz. prowadzić jako podtynkowa przewodami kabelkowymi YDYp. Trasa prowadzenia przewodów zasilających powinna przebiegać w linii prostej, nie prowadzić przewodów w liniach ukośnych. Odległości prowadzonych linii od okien, drzwi, sufitu, i podłogi oraz miejsca montaŝu gniazd zgodnie z przepisami PBUE, PN-IEC i SEP-E-002. Gniazda montować jako podwójne i lokalizować na wysokości 0,3m lub na wysokości wskazanej na rysunkach. W pomieszczeniach gdzie moŝe pojawić się wilgoć montować osprzęt szczelny o IP 44 na wysokości 1,3m. Na rysunku wyszczególniono gniazda hermetyczne. Gniazda przy zestawach dedykowanych montować jako pojedyncze w zestawach : Typ 1: 1 gniazdo, 3 gniazda dedykowane DATA, 1 gniazdo RJ 45, 1 gniazdo RJ 11, 5.4. Instalacja gniazd wtykowych dedykowanych DATA. Instalacja gniazd wtykowych dedykowanych prowadzić jako podtynkowa przewodami kabelkowymi YDYp, Trasa prowadzenia przewodów zasilających powinna przebiegać w linii prostej, nie prowadzić przewodów w liniach ukośnych. Odległości prowadzonych linii od okien, drzwi, sufitu, i podłogi oraz miejsca montaŝu gniazd zgodnie z przepisami PBUE, PN-IEC i SEP-E-002. Gniazda montować jako podwójne i lokalizować na wysokości 0,3m. Gniazda przy zestawach dedykowanych montować jako pojedyncze w zestawach : Typ 1: 1 gniazdo, 3 gniazda dedykowane DATA, 1 gniazdo RJ 45, 1 gniazdo RJ 11, 5.5. Instalacja oświetlenia podstawowego. Instalację oświetlenia podstawowego prowadzić jako podtynkowa przewodami kabelkowymi YDYp, Trasa prowadzenia przewodów zasilających powinna przebiegać w linii prostej, nie prowadzić przewodów w liniach ukośnych. Odległości prowadzonych linii od okien, drzwi, sufitu, i podłogi oraz miejsca montaŝu wyłączników zachować zgodnie z przepisami PBUE, PN-IEC i SEP-E-002. Łączniki lokalizować na wysokości 1,15m. W pomieszczeniach zamontować oprawy oświetleniowe zgodne z parametrami określonymi w legendzie Instalacja oświetlenia awaryjnego i ewakuacyjnego. Instalację oświetlenia awaryjnego i ewakuacyjnego podstawowego prowadzić jako podtynkowa przewodami kabelkowymi YDYp, Instalację oświetlenia awaryjnego realizować poprzez oprawy podstawowe, do których wmontować moduły awaryjne 2 godzinne podpięte na stałe do sieci. Oprawy są tak rozmieszczone aby po zaniku napięcia było wymagane min 1Lx. A w pomieszczeniach ewakuacyjnych 10% natęŝenia oświetlenia nominalnego. Instalację oświetlenia ewakuacyjnego realizować poprzez oprawy z piktogramami z modułami awaryjnymi 2 godzinnymi. Trasa prowadzenia przewodów zasilających powinna przebiegać w linii prostej, nie prowadzić przewodów w liniach ukośnych. Odległości prowadzonych linii od okien, drzwi, sufitu, i podłogi oraz miejsca montaŝu wyłączników zachować zgodnie z przepisami PBUE, PN-IEC i SEP-E-002. Nadzorowanie stanu modułów awaryjnych wykonać poprzez system STI standard. W oprawie awaryjnej zamontowany jest przycisk do sprawdzenia zadziałania modułu awaryjnego Instalacje telefoniczna i sieci komputerowe. strona nr 2

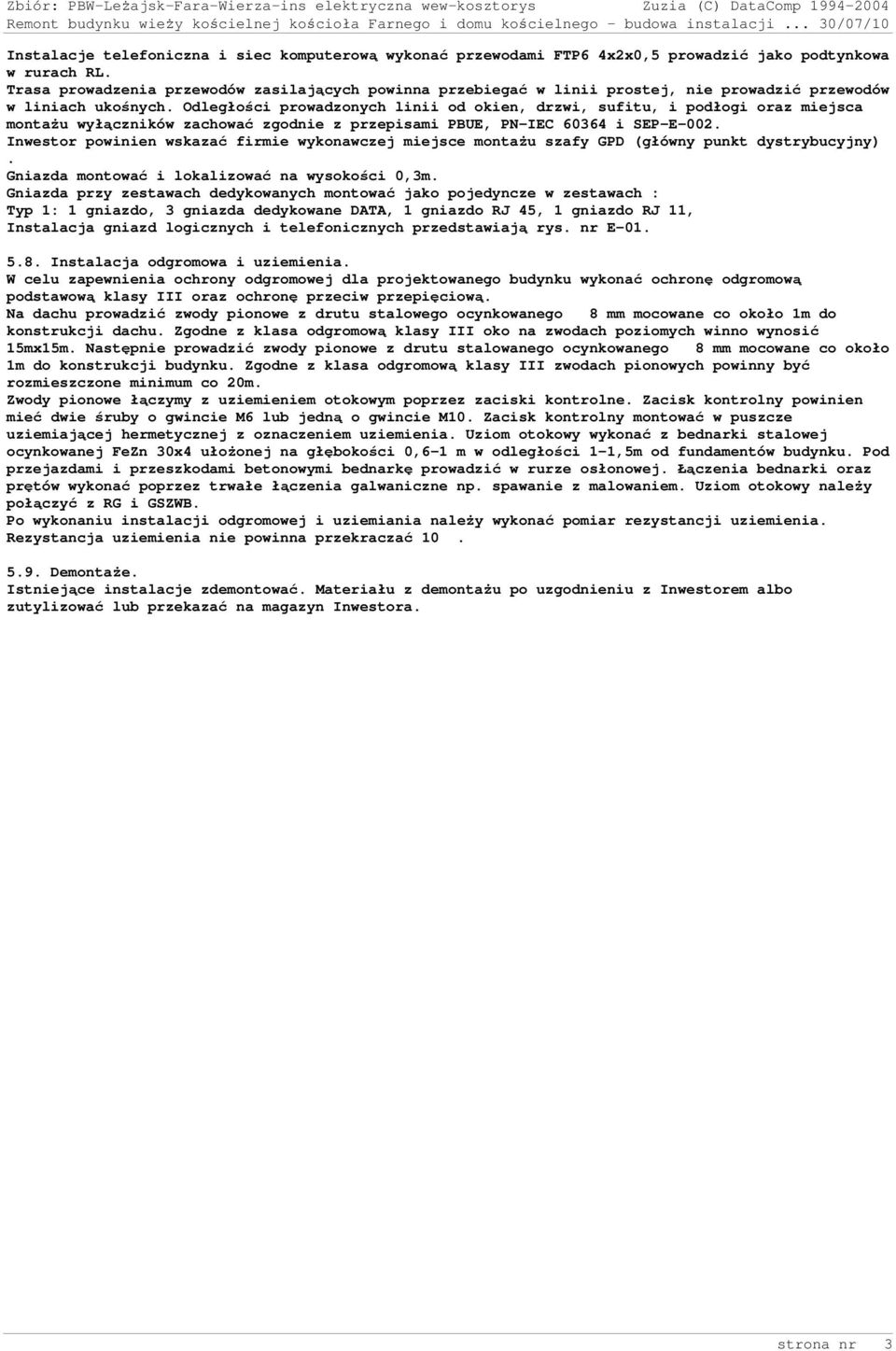

3 Instalacje telefoniczna i siec komputerową wykonać przewodami FTP6 4x2x0,5 prowadzić jako podtynkowa w rurach RL. Trasa prowadzenia przewodów zasilających powinna przebiegać w linii prostej, nie prowadzić przewodów w liniach ukośnych. Odległości prowadzonych linii od okien, drzwi, sufitu, i podłogi oraz miejsca montaŝu wyłączników zachować zgodnie z przepisami PBUE, PN-IEC i SEP-E-002. Inwestor powinien wskazać firmie wykonawczej miejsce montaŝu szafy GPD (główny punkt dystrybucyjny). Gniazda montować i lokalizować na wysokości 0,3m. Gniazda przy zestawach dedykowanych montować jako pojedyncze w zestawach : Typ 1: 1 gniazdo, 3 gniazda dedykowane DATA, 1 gniazdo RJ 45, 1 gniazdo RJ 11, Instalacja gniazd logicznych i telefonicznych przedstawiają rys. nr E Instalacja odgromowa i uziemienia. W celu zapewnienia ochrony odgromowej dla projektowanego budynku wykonać ochronę odgromową podstawową klasy III oraz ochronę przeciw przepięciową. Na dachu prowadzić zwody pionowe z drutu stalowego ocynkowanego 8 mm mocowane co około 1m do konstrukcji dachu. Zgodne z klasa odgromową klasy III oko na zwodach poziomych winno wynosić 15mx15m. Następnie prowadzić zwody pionowe z drutu stalowanego ocynkowanego 8 mm mocowane co około 1m do konstrukcji budynku. Zgodne z klasa odgromową klasy III zwodach pionowych powinny być rozmieszczone minimum co 20m. Zwody pionowe łączymy z uziemieniem otokowym poprzez zaciski kontrolne. Zacisk kontrolny powinien mieć dwie śruby o gwincie M6 lub jedną o gwincie M10. Zacisk kontrolny montować w puszcze uziemiającej hermetycznej z oznaczeniem uziemienia. Uziom otokowy wykonać z bednarki stalowej ocynkowanej FeZn 30x4 ułoŝonej na głębokości 0,6-1 m w odległości 1-1,5m od fundamentów budynku. Pod przejazdami i przeszkodami betonowymi bednarkę prowadzić w rurze osłonowej. Łączenia bednarki oraz prętów wykonać poprzez trwałe łączenia galwaniczne np. spawanie z malowaniem. Uziom otokowy naleŝy połączyć z RG i GSZWB. Po wykonaniu instalacji odgromowej i uziemiania naleŝy wykonać pomiar rezystancji uziemienia. Rezystancja uziemienia nie powinna przekraczać DemontaŜe. Istniejące instalacje zdemontować. Materiału z demontaŝu po uzgodnieniu z Inwestorem albo zutylizować lub przekazać na magazyn Inwestora. strona nr 3

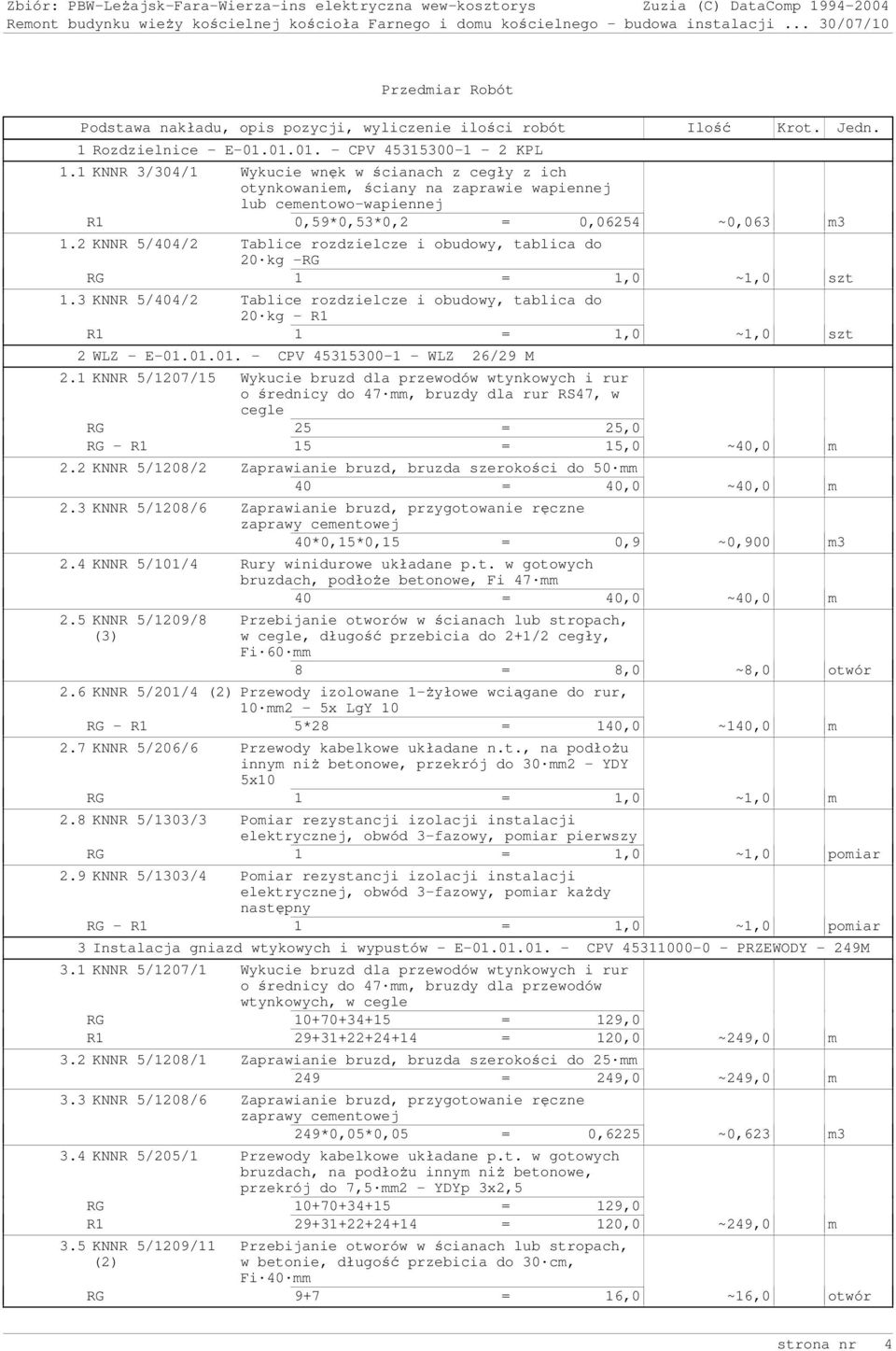

4 Przedmiar Robót 1 Rozdzielnice - E CPV KPL 1.1 KNNR 3/304/1 Wykucie wnęk w ścianach z cegły z ich otynkowaniem, ściany na zaprawie wapiennej lub cementowo-wapiennej R1 0,59*0,53*0,2 = 0,06254 ~0,063 m3 1.2 KNNR 5/404/2 Tablice rozdzielcze i obudowy, tablica do 20 kg -RG ~1,0 szt 1.3 KNNR 5/404/2 Tablice rozdzielcze i obudowy, tablica do 20 kg - R1 R1 1 = 1,0 ~1,0 szt 2 WLZ - E CPV WLZ 26/29 M 2.1 KNNR 5/1207/15 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla rur RS47, w cegle RG 25 = 25,0 RG - R1 15 = 15,0 ~40,0 m 2.2 KNNR 5/1208/2 Zaprawianie bruzd, bruzda szerokości do 50 mm 40 = 40,0 ~40,0 m 2.3 KNNR 5/1208/6 Zaprawianie bruzd, przygotowanie ręczne zaprawy cementowej 40*0,15*0,15 = 0,9 ~0,900 m3 2.4 KNNR 5/101/4 Rury winidurowe układane p.t. w gotowych bruzdach, podłoŝe betonowe, Fi 47 mm 40 = 40,0 ~40,0 m 2.5 KNNR 5/1209/8 (3) w cegle, długość przebicia do 2+1/2 cegły, Fi 60 mm 8 = 8,0 ~8,0 otwór 2.6 KNNR 5/201/4 (2) Przewody izolowane 1-Ŝyłowe wciągane do rur, 10 mm2-5x LgY 10 RG - R1 5*28 = 140,0 ~140,0 m 2.7 KNNR 5/206/6 Przewody kabelkowe układane n.t., na podłoŝu innym niŝ betonowe, przekrój do 30 mm2 - YDY 5x10 ~1,0 m 2.8 KNNR 5/1303/3 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 3-fazowy, pomiar pierwszy ~1,0 pomiar 2.9 KNNR 5/1303/4 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 3-fazowy, pomiar kaŝdy następny RG - R1 1 = 1,0 ~1,0 pomiar 3 Instalacja gniazd wtykowych i wypustów - E CPV PRZEWODY - 249M 3.1 KNNR 5/1207/1 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla przewodów wtynkowych, w cegle RG = 129,0 R = 120,0 ~249,0 m 3.2 KNNR 5/1208/1 Zaprawianie bruzd, bruzda szerokości do 25 mm 249 = 249,0 ~249,0 m 3.3 KNNR 5/1208/6 Zaprawianie bruzd, przygotowanie ręczne zaprawy cementowej 249*0,05*0,05 = 0,6225 ~0,623 m3 3.4 KNNR 5/205/1 Przewody kabelkowe układane p.t. w gotowych bruzdach, na podłoŝu innym niŝ betonowe, przekrój do 7,5 mm2 - YDYp 3x2,5 RG = 129,0 R = 120,0 ~249,0 m 3.5 KNNR 5/1209/11 (2) w betonie, długość przebicia do 30 cm, Fi 40 mm RG 9+7 = 16,0 ~16,0 otwór strona nr 4

5 3.6 KNNR 5/1209/7 w cegle, długość przebicia do 2 cegieł, RG = 11,0 R = 11,0 ~22,0 otwór 3.7 KNNR 5/1301/1 Sprawdzenie i pomiar obwodu elektrycznego nn, obwód 1-fazowy RG 4 = 4,0 R1 5 = 5,0 ~9,0 pomiar 3.8 KNNR 5/1303/1 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 1-fazowy, pomiar pierwszy R1 1 = 1,0 ~2,0 pomiar 3.9 KNNR 5/1303/2 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 1-fazowy, pomiar kaŝdy następny RG 3 = 3,0 R1 4 = 4,0 ~7,0 pomiar 4 Instalacja gniazd wtykowych i wypustów - E CPV GNIAZDA - 22 KPL 4.1 KNNR 5/301/11 Przygotowanie podłoŝa pod osprzęt instalacyjny, ślepe otwory pod mocowanie na zaprawie cementowej lub gipsowej, w cegle = 20, = 18,0 ~38,0 szt 4.2 KNNR 5/302/2 Puszki instalacyjne podtynkowe, Fi 60, podwójne RG 5+1 = 6,0 R = 14,0 ~20,0 szt 4.3 KNNR 5/302/5 Puszki instalacyjne podtynkowe, Fi 80, 3-otworowe, z pierścieniem odgałęźnym RG = 4,0 R = 14,0 ~18,0 szt 4.4 KNNR 5/303/1 Puszki z tworzywa sztucznego, puszka 75x75 RG 7+2 = 9,0 ~9,0 szt 4.5 KNNR 5/308/4 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, nt, 2-biegunowe 16A 2,5 mm2 - białe R = 3,0 ~3,0 szt 4.6 KNNR 5/308/3 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, pt, 2-biegunowe 10A 2,5 mm2 przelotowe podwójne R = 11,0 ~11,0 szt 4.7 KNNR 5/308/5 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, nt, 2-biegunowe 16A 2,5 mm2 bryzgoszczelne RG 5 = 5,0 R1 1+2 = 3,0 ~8,0 szt 4.8 KNNR 5/1304/5 Badania i pomiary instalacji uziemiającej, skuteczność zerowania, pomiar pierwszy R1 1 = 1,0 ~2,0 szt 4.9 KNNR 5/1304/6 Badania i pomiary instalacji uziemiającej, skuteczność zerowania, pomiar kaŝdy następny RG = 7,0 R = 13,0 ~20,0 szt 4.10 KNNR 5/1305/1 Sprawdzenie samoczynnego wyłączania zasilania, działanie wyłącznika róŝnicowoprądowego, próba pierwsza R1 1 = 1,0 ~2,0 próba 4.11 KNNR 5/1305/2 Sprawdzenie samoczynnego wyłączania zasilania, działanie wyłącznika róŝnicowoprądowego, próba kaŝda następna RG = 7,0 R = 13,0 ~20,0 próba strona nr 5

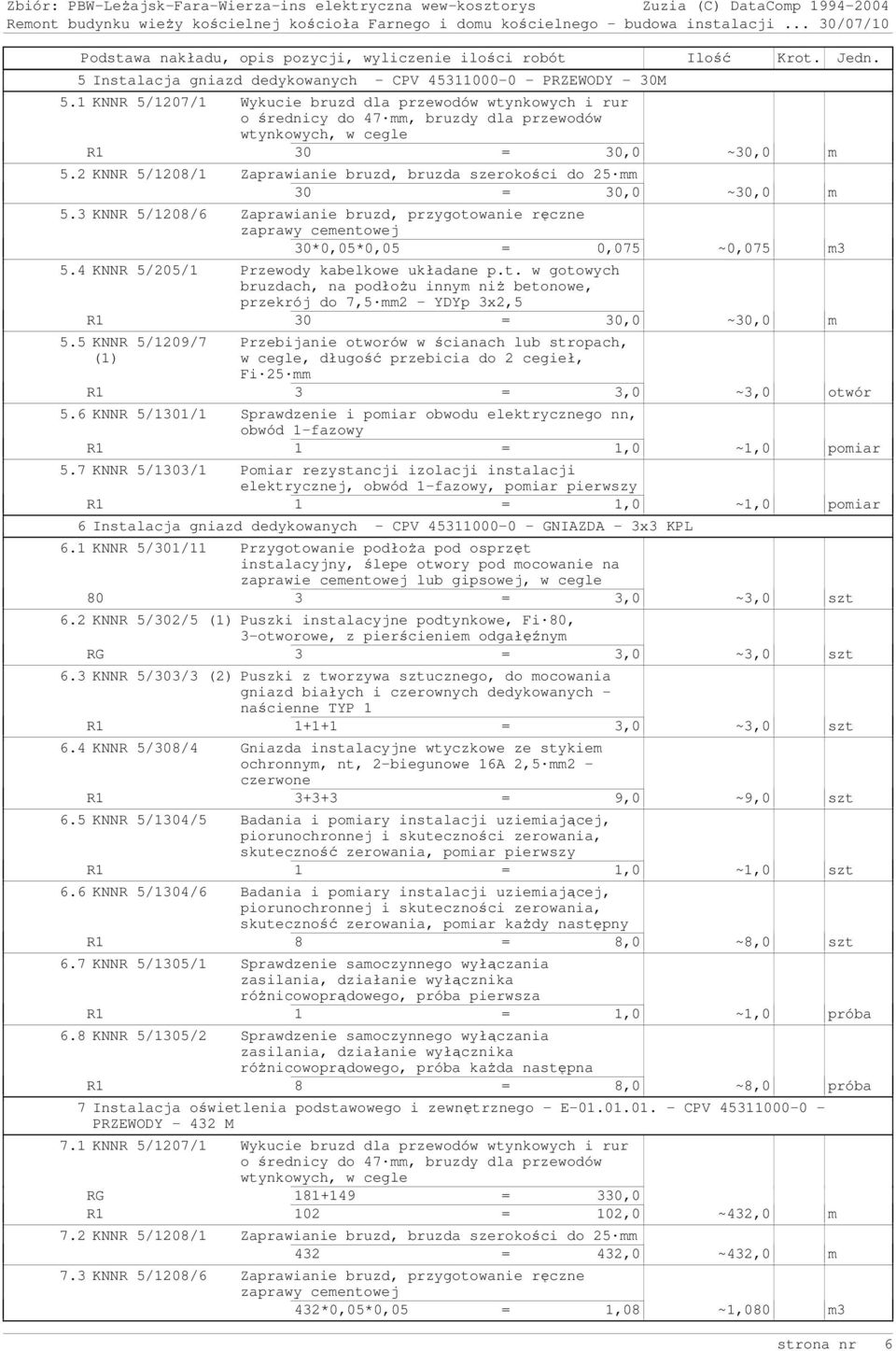

6 5 Instalacja gniazd dedykowanych - CPV PRZEWODY - 30M 5.1 KNNR 5/1207/1 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla przewodów wtynkowych, w cegle R1 30 = 30,0 ~30,0 m 5.2 KNNR 5/1208/1 Zaprawianie bruzd, bruzda szerokości do 25 mm 30 = 30,0 ~30,0 m 5.3 KNNR 5/1208/6 Zaprawianie bruzd, przygotowanie ręczne zaprawy cementowej 30*0,05*0,05 = 0,075 ~0,075 m3 5.4 KNNR 5/205/1 Przewody kabelkowe układane p.t. w gotowych bruzdach, na podłoŝu innym niŝ betonowe, przekrój do 7,5 mm2 - YDYp 3x2,5 R1 30 = 30,0 ~30,0 m 5.5 KNNR 5/1209/7 w cegle, długość przebicia do 2 cegieł, R1 3 = 3,0 ~3,0 otwór 5.6 KNNR 5/1301/1 Sprawdzenie i pomiar obwodu elektrycznego nn, obwód 1-fazowy R1 1 = 1,0 ~1,0 pomiar 5.7 KNNR 5/1303/1 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 1-fazowy, pomiar pierwszy R1 1 = 1,0 ~1,0 pomiar 6 Instalacja gniazd dedykowanych - CPV GNIAZDA - 3x3 KPL 6.1 KNNR 5/301/11 Przygotowanie podłoŝa pod osprzęt instalacyjny, ślepe otwory pod mocowanie na zaprawie cementowej lub gipsowej, w cegle 80 3 = 3,0 ~3,0 szt 6.2 KNNR 5/302/5 Puszki instalacyjne podtynkowe, Fi 80, 3-otworowe, z pierścieniem odgałęźnym RG 3 = 3,0 ~3,0 szt 6.3 KNNR 5/303/3 (2) Puszki z tworzywa sztucznego, do mocowania gniazd białych i czerownych dedykowanych - naścienne TYP 1 R = 3,0 ~3,0 szt 6.4 KNNR 5/308/4 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, nt, 2-biegunowe 16A 2,5 mm2 - czerwone R = 9,0 ~9,0 szt 6.5 KNNR 5/1304/5 Badania i pomiary instalacji uziemiającej, skuteczność zerowania, pomiar pierwszy R1 1 = 1,0 ~1,0 szt 6.6 KNNR 5/1304/6 Badania i pomiary instalacji uziemiającej, skuteczność zerowania, pomiar kaŝdy następny R1 8 = 8,0 ~8,0 szt 6.7 KNNR 5/1305/1 Sprawdzenie samoczynnego wyłączania zasilania, działanie wyłącznika róŝnicowoprądowego, próba pierwsza R1 1 = 1,0 ~1,0 próba 6.8 KNNR 5/1305/2 Sprawdzenie samoczynnego wyłączania zasilania, działanie wyłącznika róŝnicowoprądowego, próba kaŝda następna R1 8 = 8,0 ~8,0 próba 7 Instalacja oświetlenia podstawowego i zewnętrznego - E CPV PRZEWODY M 7.1 KNNR 5/1207/1 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla przewodów wtynkowych, w cegle RG = 330,0 R1 102 = 102,0 ~432,0 m 7.2 KNNR 5/1208/1 Zaprawianie bruzd, bruzda szerokości do 25 mm 432 = 432,0 ~432,0 m 7.3 KNNR 5/1208/6 Zaprawianie bruzd, przygotowanie ręczne zaprawy cementowej 432*0,05*0,05 = 1,08 ~1,080 m3 strona nr 6

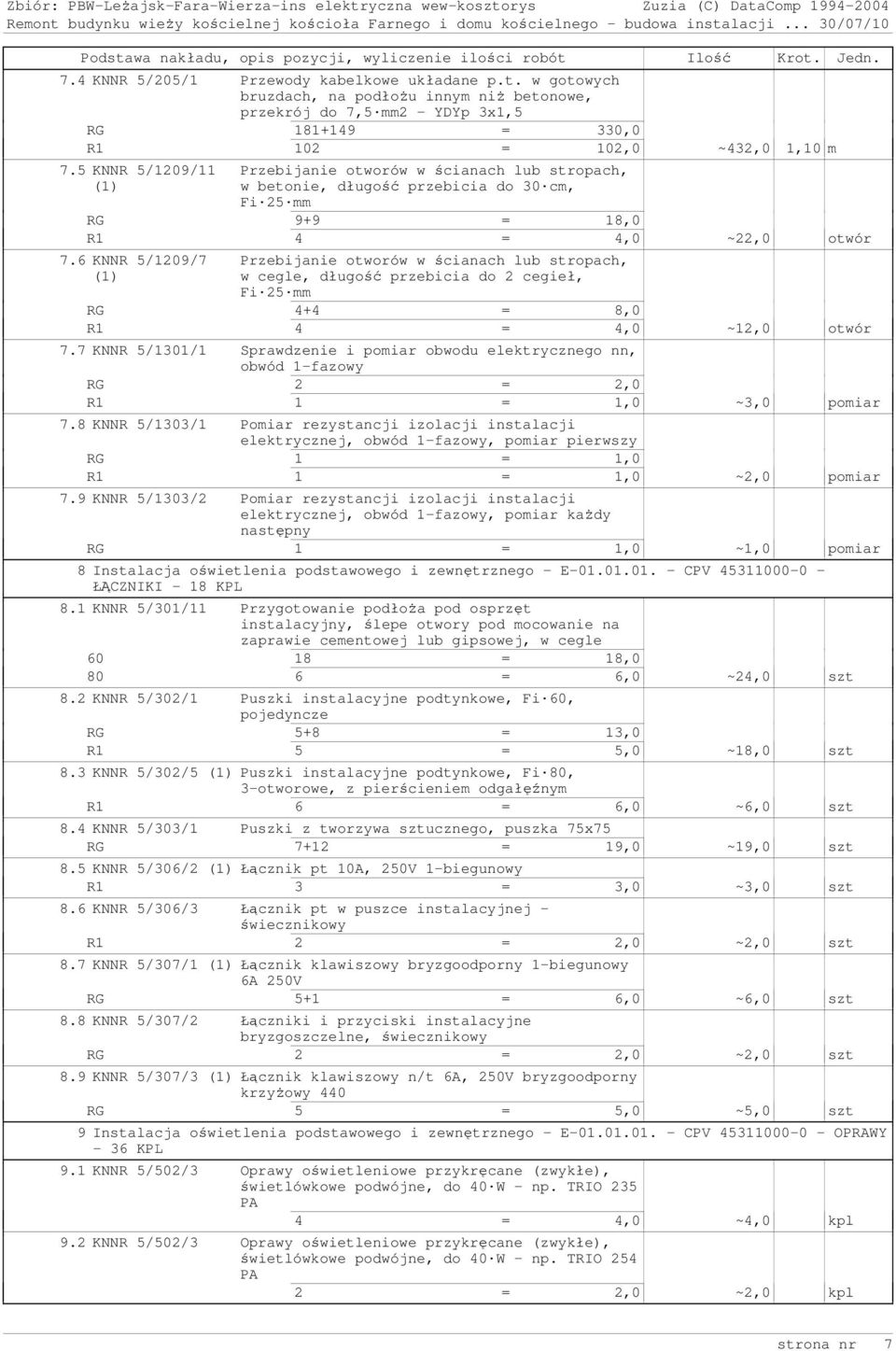

7 7.4 KNNR 5/205/1 Przewody kabelkowe układane p.t. w gotowych bruzdach, na podłoŝu innym niŝ betonowe, przekrój do 7,5 mm2 - YDYp 3x1,5 RG = 330,0 R1 102 = 102,0 ~432,0 1,10 m 7.5 KNNR 5/1209/11 w betonie, długość przebicia do 30 cm, RG 9+9 = 18,0 R1 4 = 4,0 ~22,0 otwór 7.6 KNNR 5/1209/7 w cegle, długość przebicia do 2 cegieł, RG 4+4 = 8,0 R1 4 = 4,0 ~12,0 otwór 7.7 KNNR 5/1301/1 Sprawdzenie i pomiar obwodu elektrycznego nn, obwód 1-fazowy RG 2 = 2,0 R1 1 = 1,0 ~3,0 pomiar 7.8 KNNR 5/1303/1 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 1-fazowy, pomiar pierwszy R1 1 = 1,0 ~2,0 pomiar 7.9 KNNR 5/1303/2 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 1-fazowy, pomiar kaŝdy następny ~1,0 pomiar 8 Instalacja oświetlenia podstawowego i zewnętrznego - E CPV ŁĄCZNIKI - 18 KPL 8.1 KNNR 5/301/11 Przygotowanie podłoŝa pod osprzęt instalacyjny, ślepe otwory pod mocowanie na zaprawie cementowej lub gipsowej, w cegle = 18, = 6,0 ~24,0 szt 8.2 KNNR 5/302/1 Puszki instalacyjne podtynkowe, Fi 60, pojedyncze RG 5+8 = 13,0 R1 5 = 5,0 ~18,0 szt 8.3 KNNR 5/302/5 Puszki instalacyjne podtynkowe, Fi 80, 3-otworowe, z pierścieniem odgałęźnym R1 6 = 6,0 ~6,0 szt 8.4 KNNR 5/303/1 Puszki z tworzywa sztucznego, puszka 75x75 RG 7+12 = 19,0 ~19,0 szt 8.5 KNNR 5/306/2 Łącznik pt 10A, 250V 1-biegunowy R1 3 = 3,0 ~3,0 szt 8.6 KNNR 5/306/3 Łącznik pt w puszce instalacyjnej - świecznikowy R1 2 = 2,0 ~2,0 szt 8.7 KNNR 5/307/1 Łącznik klawiszowy bryzgoodporny 1-biegunowy 6A 250V RG 5+1 = 6,0 ~6,0 szt 8.8 KNNR 5/307/2 Łączniki i przyciski instalacyjne bryzgoszczelne, świecznikowy RG 2 = 2,0 ~2,0 szt 8.9 KNNR 5/307/3 Łącznik klawiszowy n/t 6A, 250V bryzgoodporny krzyŝowy 440 RG 5 = 5,0 ~5,0 szt 9 Instalacja oświetlenia podstawowego i zewnętrznego - E CPV OPRAWY - 36 KPL 9.1 KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 40 W - np. TRIO 235 PA 4 = 4,0 ~4,0 kpl 9.2 KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 40 W - np. TRIO 254 PA 2 = 2,0 ~2,0 kpl strona nr 7

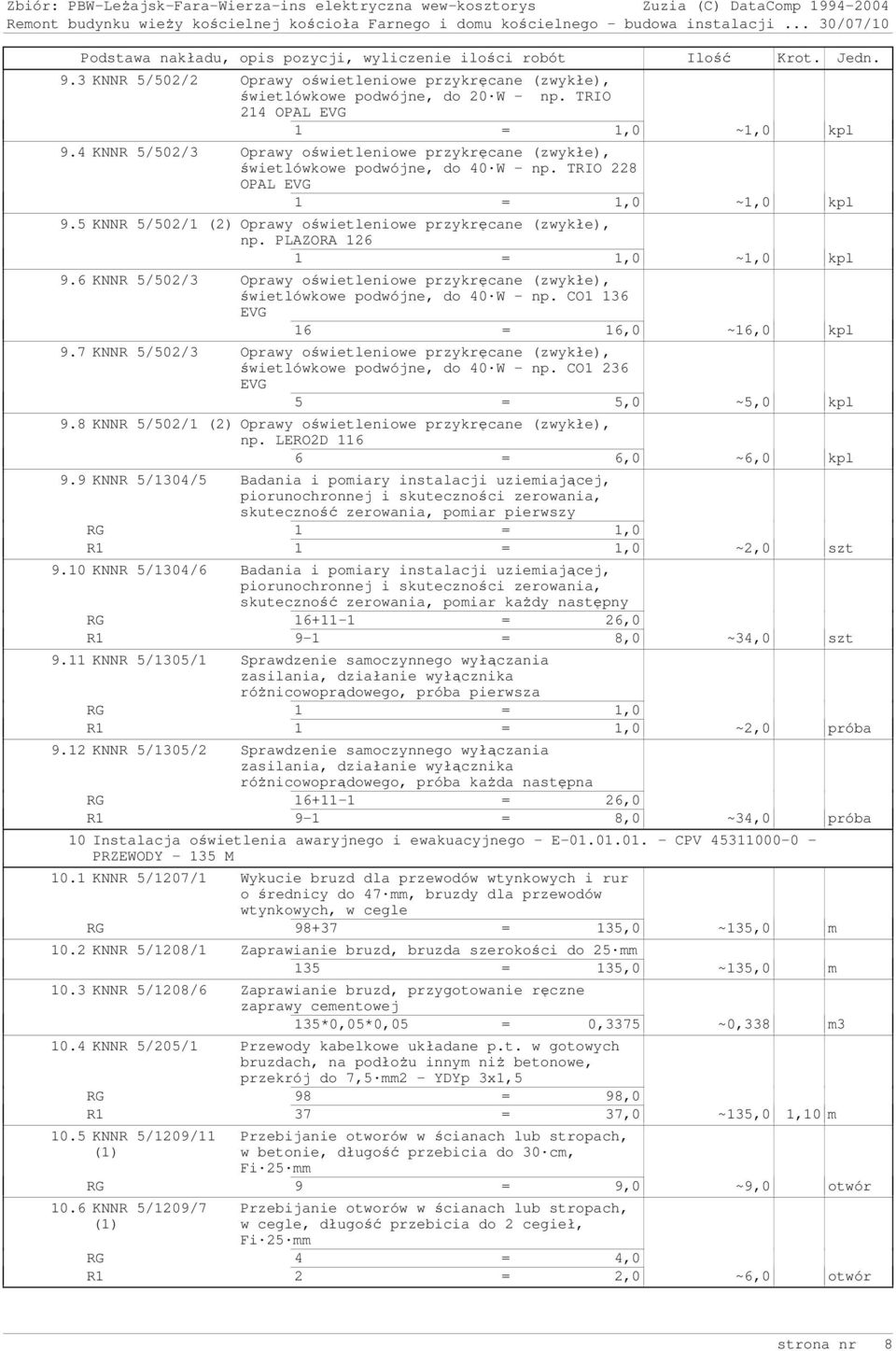

8 9.3 KNNR 5/502/2 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 20 W - np. TRIO 214 OPAL EVG 1 = 1,0 ~1,0 kpl 9.4 KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 40 W - np. TRIO 228 OPAL EVG 1 = 1,0 ~1,0 kpl 9.5 KNNR 5/502/1 (2) Oprawy oświetleniowe przykręcane (zwykłe), np. PLAZORA = 1,0 ~1,0 kpl 9.6 KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 40 W - np. CO1 136 EVG 16 = 16,0 ~16,0 kpl 9.7 KNNR 5/502/3 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 40 W - np. CO1 236 EVG 5 = 5,0 ~5,0 kpl 9.8 KNNR 5/502/1 (2) Oprawy oświetleniowe przykręcane (zwykłe), np. LERO2D = 6,0 ~6,0 kpl 9.9 KNNR 5/1304/5 Badania i pomiary instalacji uziemiającej, skuteczność zerowania, pomiar pierwszy R1 1 = 1,0 ~2,0 szt 9.10 KNNR 5/1304/6 Badania i pomiary instalacji uziemiającej, skuteczność zerowania, pomiar kaŝdy następny RG = 26,0 R1 9-1 = 8,0 ~34,0 szt 9.11 KNNR 5/1305/1 Sprawdzenie samoczynnego wyłączania zasilania, działanie wyłącznika róŝnicowoprądowego, próba pierwsza R1 1 = 1,0 ~2,0 próba 9.12 KNNR 5/1305/2 Sprawdzenie samoczynnego wyłączania zasilania, działanie wyłącznika róŝnicowoprądowego, próba kaŝda następna RG = 26,0 R1 9-1 = 8,0 ~34,0 próba 10 Instalacja oświetlenia awaryjnego i ewakuacyjnego - E CPV PRZEWODY M 10.1 KNNR 5/1207/1 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla przewodów wtynkowych, w cegle RG = 135,0 ~135,0 m 10.2 KNNR 5/1208/1 Zaprawianie bruzd, bruzda szerokości do 25 mm 135 = 135,0 ~135,0 m 10.3 KNNR 5/1208/6 Zaprawianie bruzd, przygotowanie ręczne zaprawy cementowej 135*0,05*0,05 = 0,3375 ~0,338 m KNNR 5/205/1 Przewody kabelkowe układane p.t. w gotowych bruzdach, na podłoŝu innym niŝ betonowe, przekrój do 7,5 mm2 - YDYp 3x1,5 RG 98 = 98,0 R1 37 = 37,0 ~135,0 1,10 m 10.5 KNNR 5/1209/11 w betonie, długość przebicia do 30 cm, RG 9 = 9,0 ~9,0 otwór 10.6 KNNR 5/1209/7 w cegle, długość przebicia do 2 cegieł, RG 4 = 4,0 R1 2 = 2,0 ~6,0 otwór strona nr 8

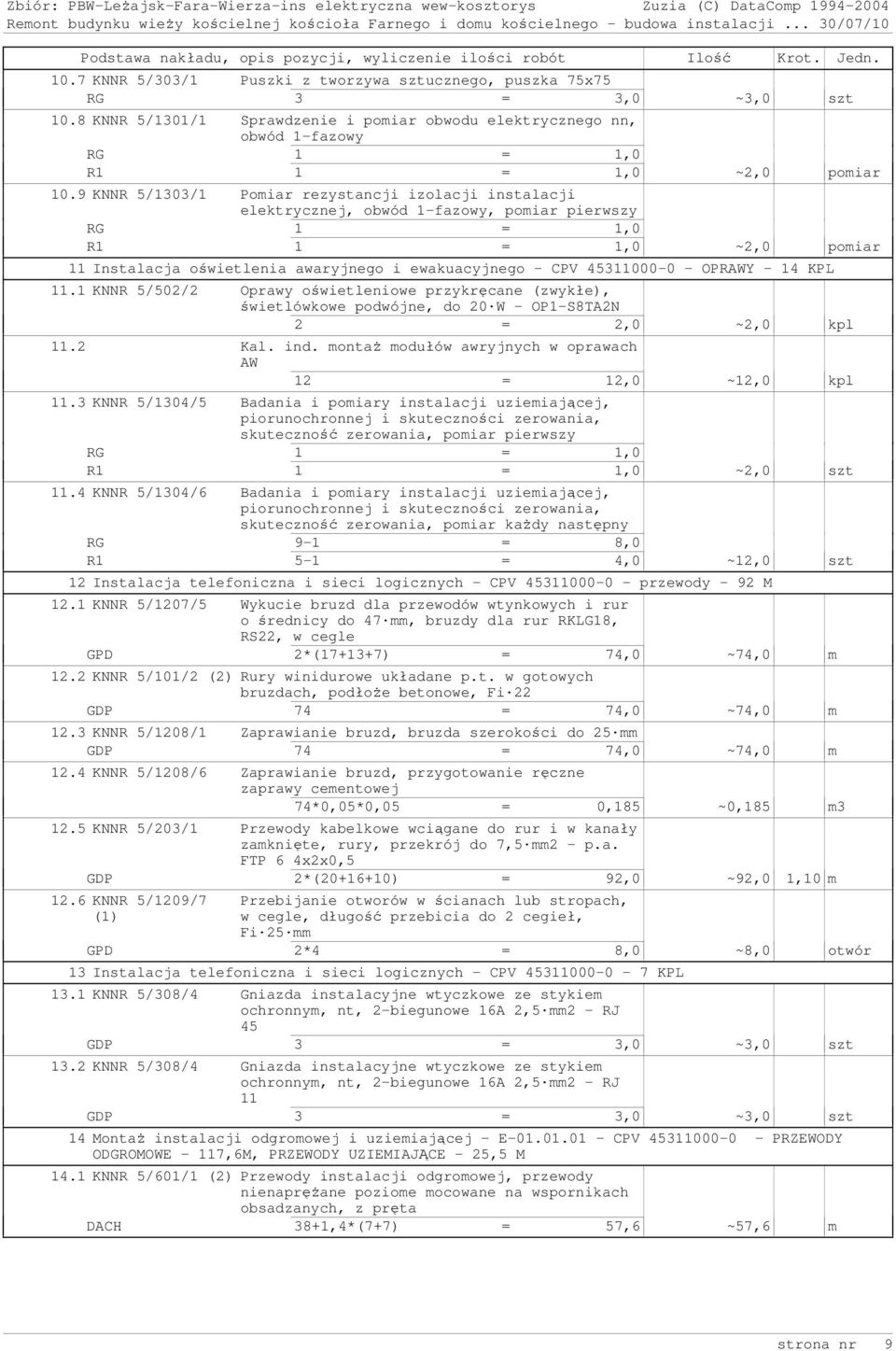

9 10.7 KNNR 5/303/1 Puszki z tworzywa sztucznego, puszka 75x75 RG 3 = 3,0 ~3,0 szt 10.8 KNNR 5/1301/1 Sprawdzenie i pomiar obwodu elektrycznego nn, obwód 1-fazowy R1 1 = 1,0 ~2,0 pomiar 10.9 KNNR 5/1303/1 Pomiar rezystancji izolacji instalacji elektrycznej, obwód 1-fazowy, pomiar pierwszy R1 1 = 1,0 ~2,0 pomiar 11 Instalacja oświetlenia awaryjnego i ewakuacyjnego - CPV OPRAWY - 14 KPL 11.1 KNNR 5/502/2 Oprawy oświetleniowe przykręcane (zwykłe), świetlówkowe podwójne, do 20 W - OP1-S8TA2N 2 = 2,0 ~2,0 kpl 11.2 Kal. ind. montaŝ modułów awryjnych w oprawach AW 12 = 12,0 ~12,0 kpl 11.3 KNNR 5/1304/5 Badania i pomiary instalacji uziemiającej, skuteczność zerowania, pomiar pierwszy R1 1 = 1,0 ~2,0 szt 11.4 KNNR 5/1304/6 Badania i pomiary instalacji uziemiającej, skuteczność zerowania, pomiar kaŝdy następny RG 9-1 = 8,0 R1 5-1 = 4,0 ~12,0 szt 12 Instalacja telefoniczna i sieci logicznych - CPV przewody - 92 M 12.1 KNNR 5/1207/5 Wykucie bruzd dla przewodów wtynkowych i rur o średnicy do 47 mm, bruzdy dla rur RKLG18, RS22, w cegle GPD 2*( ) = 74,0 ~74,0 m 12.2 KNNR 5/101/2 (2) Rury winidurowe układane p.t. w gotowych bruzdach, podłoŝe betonowe, Fi 22 GDP 74 = 74,0 ~74,0 m 12.3 KNNR 5/1208/1 Zaprawianie bruzd, bruzda szerokości do 25 mm GDP 74 = 74,0 ~74,0 m 12.4 KNNR 5/1208/6 Zaprawianie bruzd, przygotowanie ręczne zaprawy cementowej 74*0,05*0,05 = 0,185 ~0,185 m KNNR 5/203/1 Przewody kabelkowe wciągane do rur i w kanały zamknięte, rury, przekrój do 7,5 mm2 - p.a. FTP 6 4x2x0,5 GDP 2*( ) = 92,0 ~92,0 1,10 m 12.6 KNNR 5/1209/7 w cegle, długość przebicia do 2 cegieł, GPD 2*4 = 8,0 ~8,0 otwór 13 Instalacja telefoniczna i sieci logicznych - CPV KPL 13.1 KNNR 5/308/4 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, nt, 2-biegunowe 16A 2,5 mm2 - RJ 45 GDP 3 = 3,0 ~3,0 szt 13.2 KNNR 5/308/4 Gniazda instalacyjne wtyczkowe ze stykiem ochronnym, nt, 2-biegunowe 16A 2,5 mm2 - RJ 11 GDP 3 = 3,0 ~3,0 szt 14 MontaŜ instalacji odgromowej i uziemiającej - E CPV PRZEWODY ODGROMOWE - 117,6M, PRZEWODY UZIEMIAJĄCE - 25,5 M 14.1 KNNR 5/601/1 (2) Przewody instalacji odgromowej, przewody nienapręŝane poziome mocowane na wspornikach obsadzanych, z pręta DACH 38+1,4*(7+7) = 57,6 ~57,6 m strona nr 9

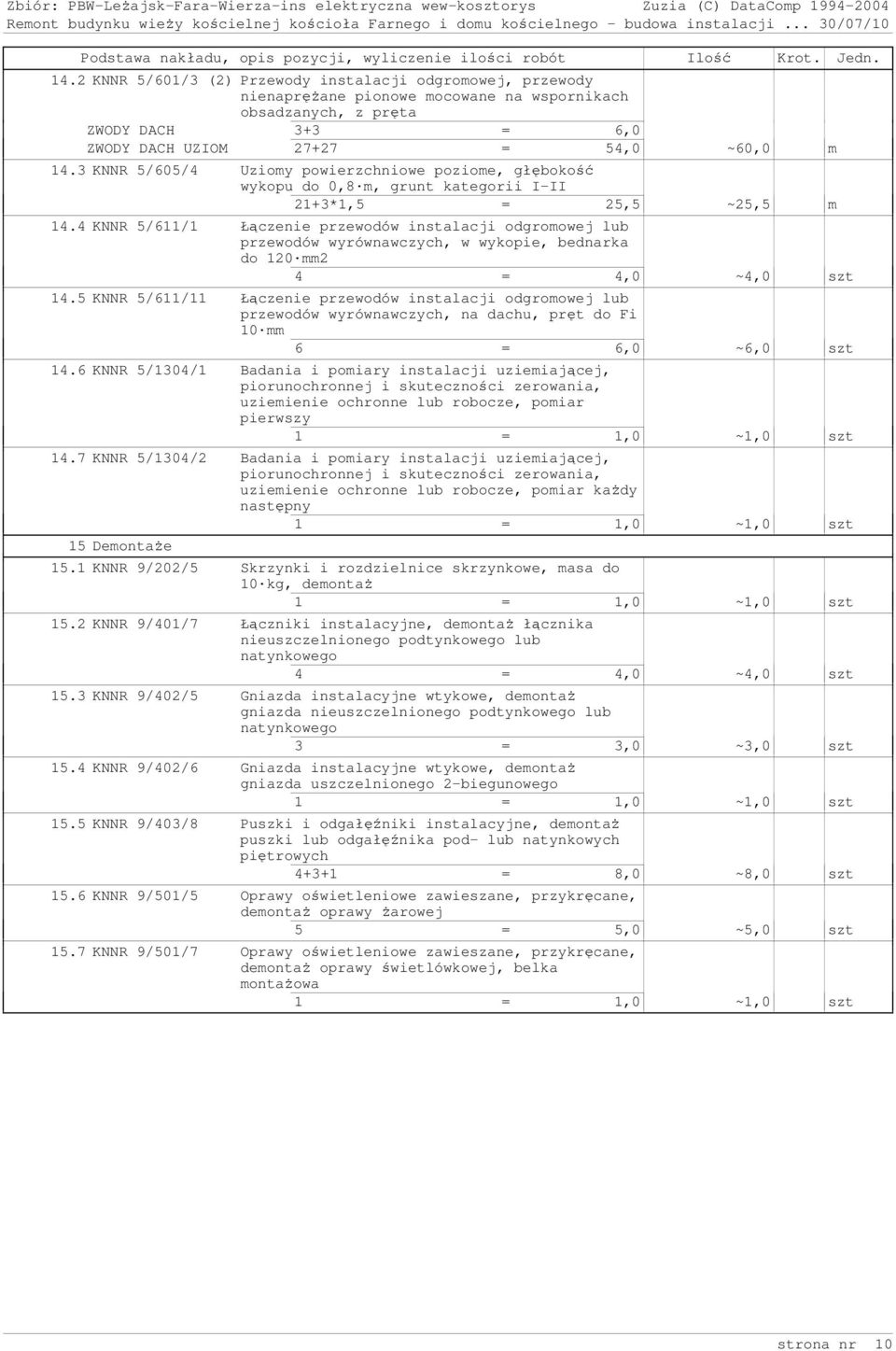

10 14.2 KNNR 5/601/3 (2) Przewody instalacji odgromowej, przewody nienapręŝane pionowe mocowane na wspornikach obsadzanych, z pręta ZWODY DACH 3+3 = 6,0 ZWODY DACH UZIOM = 54,0 ~60,0 m 14.3 KNNR 5/605/4 Uziomy powierzchniowe poziome, głębokość wykopu do 0,8 m, grunt kategorii I-II 21+3*1,5 = 25,5 ~25,5 m 14.4 KNNR 5/611/1 Łączenie przewodów instalacji odgromowej lub przewodów wyrównawczych, w wykopie, bednarka do 120 mm2 4 = 4,0 ~4,0 szt 14.5 KNNR 5/611/11 Łączenie przewodów instalacji odgromowej lub przewodów wyrównawczych, na dachu, pręt do Fi 10 mm 6 = 6,0 ~6,0 szt 14.6 KNNR 5/1304/1 Badania i pomiary instalacji uziemiającej, uziemienie ochronne lub robocze, pomiar pierwszy 1 = 1,0 ~1,0 szt 14.7 KNNR 5/1304/2 Badania i pomiary instalacji uziemiającej, uziemienie ochronne lub robocze, pomiar kaŝdy następny 1 = 1,0 ~1,0 szt 15 DemontaŜe 15.1 KNNR 9/202/5 Skrzynki i rozdzielnice skrzynkowe, masa do 10 kg, demontaŝ 1 = 1,0 ~1,0 szt 15.2 KNNR 9/401/7 Łączniki instalacyjne, demontaŝ łącznika nieuszczelnionego podtynkowego lub natynkowego 4 = 4,0 ~4,0 szt 15.3 KNNR 9/402/5 Gniazda instalacyjne wtykowe, demontaŝ gniazda nieuszczelnionego podtynkowego lub natynkowego 3 = 3,0 ~3,0 szt 15.4 KNNR 9/402/6 Gniazda instalacyjne wtykowe, demontaŝ gniazda uszczelnionego 2-biegunowego 1 = 1,0 ~1,0 szt 15.5 KNNR 9/403/8 Puszki i odgałęźniki instalacyjne, demontaŝ puszki lub odgałęźnika pod- lub natynkowych piętrowych = 8,0 ~8,0 szt 15.6 KNNR 9/501/5 Oprawy oświetleniowe zawieszane, przykręcane, demontaŝ oprawy Ŝarowej 5 = 5,0 ~5,0 szt 15.7 KNNR 9/501/7 Oprawy oświetleniowe zawieszane, przykręcane, demontaŝ oprawy świetlówkowej, belka montaŝowa 1 = 1,0 ~1,0 szt strona nr 10

11 Zestawienie robocizny Nazwa zawodu Jedn. Ilość Robotnicy r-g 569,04417 Razem (z dokładnością do zaokrągleń): 569,04417 Zestawienie materiałów Nazwa materiału Jedn. Ilość Bednarka ocynkowana FeZn 25x4 mm m 26,52 Cement portlandzki zwykły "35" bez dodatków workowany t 0,85786 Gniazdo M45 4M GNIAZDO 1x2P+Z 10/16A DLP - biale szt 3,06 Gniazdo M45 6M GNIAZDO 3x2P+Z 10/16A DLP - dedykowane z kluczem szt 9,18 Gniazdo RJ11 kat. FTP 1mod szt 3,06 Gniazdo RJ45 kat. FTP 1mod szt 3,06 Gniazdo wtyczkowe n.t. izolacyjne bryzgoszczelne n.t. 2P+Z, 10/16A, 250V nf 421 szt 8,16 Gniazdo wtyczkowe przenośne lub stałe 2P+Z, nf , nf szt 11,22 Kołki rozporowe plastykowe szt 2,7 Łącznik klawiszowy n/t 6A, 250V bryzgoodporny krzyŝowy 440 szt 5,1 Łącznik klawiszowy n/t 6A, 250V bryzgoodporny świecznikowy nf432 szt 2,04 Łącznik klawiszowy p/t 6A, 250V bryzgoodporny 1-biegunowy szt 6,12 Łącznik klawiszowy p/t 10A, 250V 1-biegunowy szt 3,06 Łącznik klawiszowy p/t 10A, 250V świecznikowy szt 2,04 Moduł awaryjny 2h szt 12,24 Oprawa naścienna PLAZORA 126z kloszem przeźroczystym, IP54, lampy świetlówkowe 1 x TC-D 26W kpl 1 Oprawa OP1-S8TA2N, MONITOR-1, IP40, naścienna, piktogram, STI, lampa 8W, tryb TA szt 2 Oprawa świetlówkowa CO1 136 EVG z kloszem IP 65, ze źródłem 1xT8 36W/830 i statecznikiem elektronicznym kpl 16 Oprawa świetlówkowa CO1 236 EVG, IP65, statecznik elektroniczny, lampy świetlówkowe 2 x T8 36W/830 kpl 5 Oprawa świetlówkowa nasufitowa TRIO 235 PA, IP 20, statecznik elektroniczny, lampy 2 x T5 35W/830 kpl 4 Oprawa świetlówkowa nasufitowa TRIO 254 PA, IP 20, statecznik elektroniczny, lampy 2 x T5 54W/830 kpl 2 Oprawa świetlówkowa TRIO 214 OPAL EVG z kloszem IP 44, ze źródłem 2xT5 14W/830 i statecznikiem elektronicznym kpl 1 Oprawa świetlówkowa TRIO 228 OPAL EVG z kloszem IP 44, ze źródłem 2xT5 28W/830 i statecznikiem elektronicznym kpl 1 Piasek do betonów zwykłych naturalny m3 4,12929 Pierścienie odgałęźne bakelitowe do puszek szt 27,54 prawa naścienna LERO2D 116 klosz opalowy, odbłyśnik ze stali malowanej na biało, IP65, lampy świetlówkowe kompaktowe 1x2D 16W kpl 6 Pręty stalowe ocynkowane 8 mm m 122,304 Przewód - FTP 6 4x2x0,5 m 105,248 Przewód LgY 450/750V 1x10 mm2 m 145,6 Przewód YDY 450/750V 5x10,0 mm2 m 1,04 Przewód YDYp 450/750V 3x1,5 mm2 m 648,648 Przewód YDYp 450/750V 3x2,5 mm2 m 290,16 Puszka do gniazd Mosaic 2x3 moduł szt. 3,06 Puszka odgałęźna bakelitowa uniwersalna p.t. PU-60 szt 38,76 Puszka odgałęźna izolacyjna n.t. 75x75 mm, do szyjek złącznych szt 31,62 Puszka z tworzywa sztucznego p/t okrągła uniwersalna PO-80 z pokrywą szt 27,54 Ramka do gniazd Mosaic 3x2x2 moduły szt 3,06 Rozdzielnica główna R1 - LeŜajsk Fara Wierza szt 1 Rozdzielnica główna RG - LeŜajsk Fara Wierza szt 1 Rura elektroinstalacyjna PVC gładka sztywna RS 47 m 41,6 Rura elektroinstalacyjna PVC karbowana RVKLn 18 mm m 76,96 strona nr 11

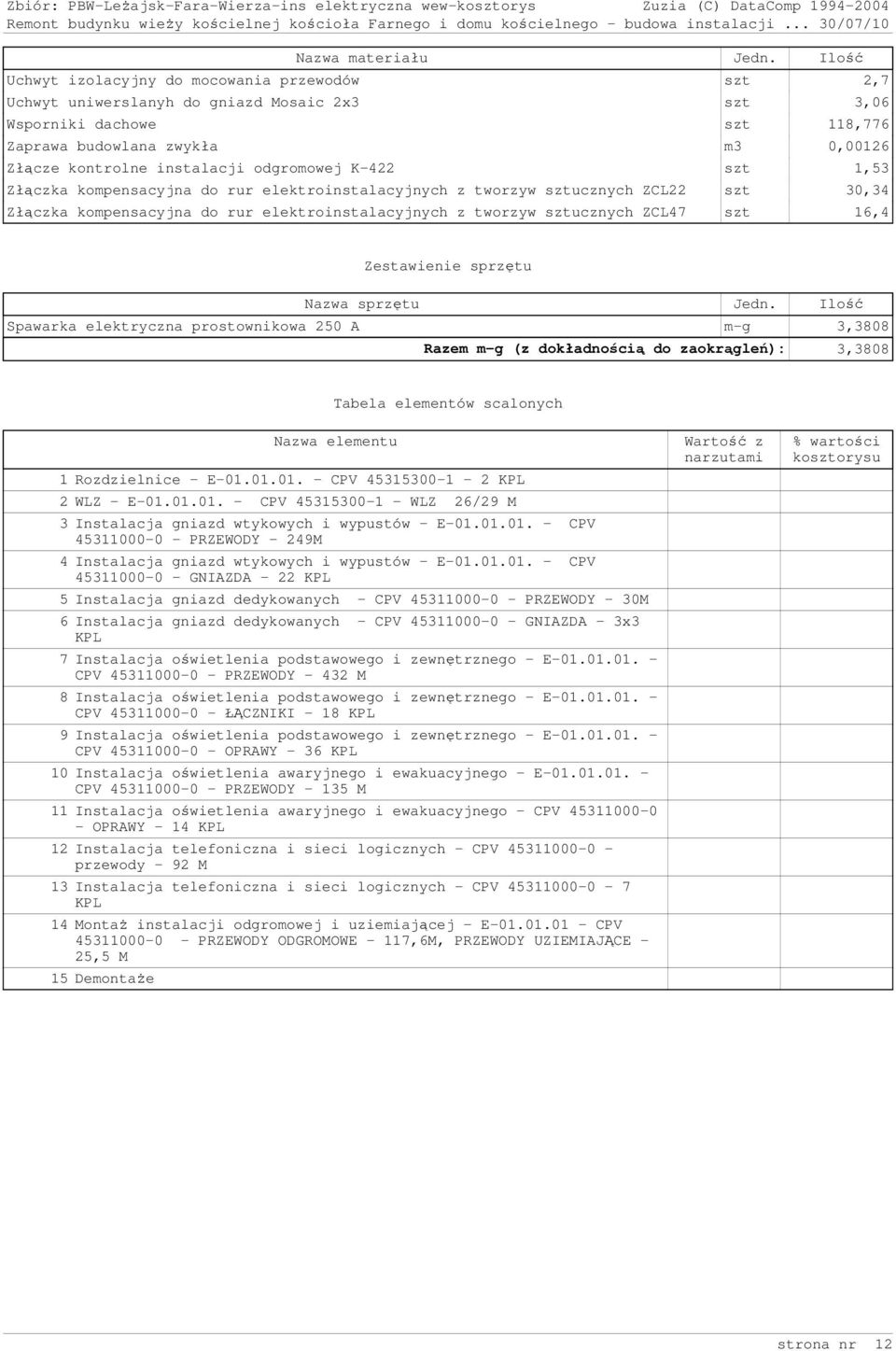

12 Nazwa materiału Jedn. Ilość Uchwyt izolacyjny do mocowania przewodów szt 2,7 Uchwyt uniwerslanyh do gniazd Mosaic 2x3 szt 3,06 Wsporniki dachowe szt 118,776 Zaprawa budowlana zwykła m3 0,00126 Złącze kontrolne instalacji odgromowej K-422 szt 1,53 Złączka kompensacyjna do rur elektroinstalacyjnych z tworzyw sztucznych ZCL22 szt 30,34 Złączka kompensacyjna do rur elektroinstalacyjnych z tworzyw sztucznych ZCL47 szt 16,4 Zestawienie sprzętu Nazwa sprzętu Jedn. Ilość Spawarka elektryczna prostownikowa 250 A m-g 3,3808 Razem m-g (z dokładnością do zaokrągleń): 3,3808 Tabela elementów scalonych Nazwa elementu 1 Rozdzielnice - E CPV KPL 2 WLZ - E CPV WLZ 26/29 M 3 Instalacja gniazd wtykowych i wypustów - E CPV PRZEWODY - 249M 4 Instalacja gniazd wtykowych i wypustów - E CPV GNIAZDA - 22 KPL 5 Instalacja gniazd dedykowanych - CPV PRZEWODY - 30M 6 Instalacja gniazd dedykowanych - CPV GNIAZDA - 3x3 KPL 7 Instalacja oświetlenia podstawowego i zewnętrznego - E CPV PRZEWODY M 8 Instalacja oświetlenia podstawowego i zewnętrznego - E CPV ŁĄCZNIKI - 18 KPL 9 Instalacja oświetlenia podstawowego i zewnętrznego - E CPV OPRAWY - 36 KPL 10 Instalacja oświetlenia awaryjnego i ewakuacyjnego - E CPV PRZEWODY M 11 Instalacja oświetlenia awaryjnego i ewakuacyjnego - CPV OPRAWY - 14 KPL 12 Instalacja telefoniczna i sieci logicznych - CPV przewody - 92 M 13 Instalacja telefoniczna i sieci logicznych - CPV KPL 14 MontaŜ instalacji odgromowej i uziemiającej - E CPV PRZEWODY ODGROMOWE - 117,6M, PRZEWODY UZIEMIAJĄCE - 25,5 M 15 DemontaŜe Wartość z narzutami % wartości kosztorysu strona nr 12
