1 Nowe koncepcje współpracy wizualnej, pokoje spotkań CMR Konrad Olszewski

2 Nowa era współpracy Uproszczone narzędzia Wiele metod współpracy Wideo dla wybrańców Wideo na dowolnym urządzeniu Spotkania jeden do jeden Spontaniczne dyskusje Instalacja w serwerowni Wykorzystanie chmury

3 Dzięki Cisco, potrafisz Cisco Collaboration Meeting Rooms (CMR) Jedno spotkanie, Jedno miejsce Jedno miejsce spotkania: planowane, natychmiastowe lub ciągle otwarte osobiste pokoje spotkań z audio, wideo i współdzieleniem treści Szerokie wsparcie urządzeń końcowych: dołącz do spotkania i uczestnicz z użyciem dowolnego urządzenia wideo opartego o standardy rynkowe Elastyczne wdrożenie: w serwerowni, hybrydowe lub z chmury Szeroka skalowalność: pozwól każdemu dołączyć się do spotkania Wykorzystaj najlepszą na rynku infrastrukturę i narzędzia wideo Cisco w połączeniu z dostarczaną z chmury platformą konferencyjną WebEx

4 Collaboration Meeting Rooms CMR Premise CMR Hybrid CMR Cloud Infrastruktura TelePresence w serwerowni klienta Infrastruktura TelePresence w serwerowni klient plus Cisco WebEx Hostowane przez chmurę Cisco WebEx

5 Collaboration Meeting Rooms CMR Premise CMR Hybrid CMR Cloud Infrastruktura TelePresence w serwerowni klienta Infrastruktura TelePresence w serwerowni klient plus Cisco WebEx Hostowane przez chmurę Cisco WebEx

6 Rodzaje spotkań wideo Natychmiastowe Ad-hoc, rozpocznij spotkanie jednym przyciskiem z Jabber lub personalnych terminali wideo Planowane Rezerwowane przez użytkownika pokoje konferencyjne z użyciem kalendarza Outlook lub bezpośrednio poprzez interfejs planowania spotkań TMS Pokoje osobiste Spersonalizowane zawsze dostępne, osobiste pokoje spotkań wideo dostępne dla każdego i o każdej porze!

7 Najpierw skonfiguruj swój pokój spotkań

8 Sam spersonalizuj swoje narzędzia pracy poprzez portal użytkownika Konferencje konfigurowane w ramach wspólnego portalu użytkownika! Daj więcej opcji użytkownikom! Popraw jakość spotkań! Zwiększ skalowalność

9 Więcej możliwości dla użytkownika Portal użytkownika Tworzenie i konfiguracja CMR Portal do planowania spotkań, modyfikacji parametrów CMR, i parametrów funkcji find-me Automatyczny import, konfiguracja i wdrożenie do pokoi CMR

10 Lepsza kontrola bezpieczeństwa spotkań PIN Gospodarz i Gościa Q1 CY15 Doświadczenie Opcje Kontrolowana przez administratora możliwość nadawania Guest PIN Połączenie Nagrywanie Gość czeka w lobby na gospodarza spotkania Nagrywanie rozpoczyna się gdy gospodarz rozpoczyna spotkanie Każdy gość automatycznie dołącza do spotkania Nagrywanie rozpoczyna się gdy pierwsza osoba dołącza do spotkania Konfigurowalny przebieg spotkania W trakcie Gospodarz może odłączyć uczestników spotkania Zakończenie Konferencja kończy się gdy host opuszcza pokój Konferencja kończy się gdy ostatni gość opuszcza pokój

11 Dołącz Cisco WebEx do pokoju CMR w spotkaniach natychmiastowych Krok 1 Stwórz tymczasowy link WebEx ze swojego portalu użytkownika CMR Krok 3 Spotkaj się w swoim pokoju CMR Krok 2 Wyślij spersonalizowane zaproszenie

12 lub zaplanuj spotkanie

13 Planowanie spotkań Zaplanuj spotkanie z użyciem Outlook lub interfejsu web narzędzia Smart Scheduler

14 Dołączanie do spotkania Opcja One Button to Push pozwala na łatwe dołączenie do spotkania planowanego z terminala wideo Dołączenie z terminala personalnego, Webex lub Jabber wymaga tylko kilku prostych kroków Automatycznie wysyłany z instrukcja jak dołączyć do spotkania

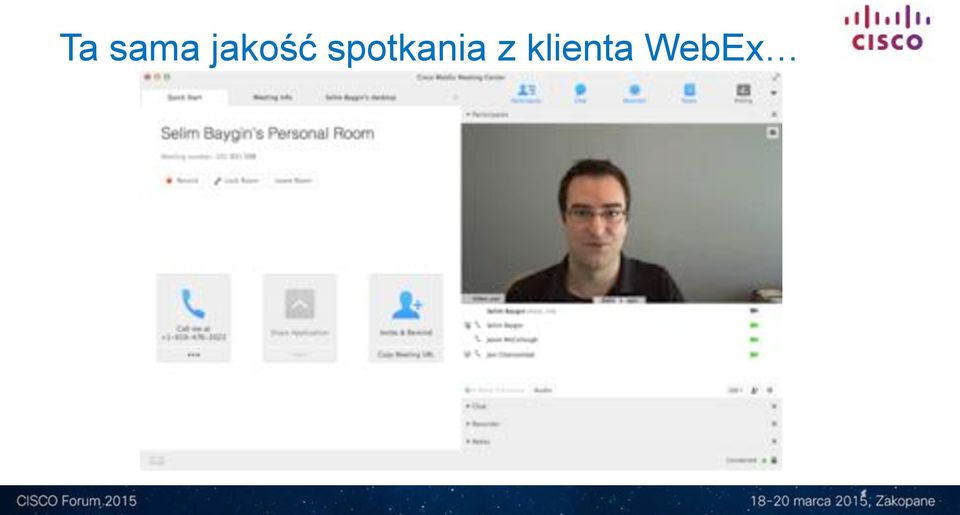

15 Ta sama jakość spotkania z klienta WebEx

16 jak i z użyciem dowolnego terminala wideo Telepresence Server

17 Różne układy ekranu w zależności od urządzenia: wybierane przez użytkownika Single Overlay Prominent Equal! Tylko osoba mówiąca widoczna na ekranie! Skopienie uwagi na prezenterze! Osoba mówiąca widoczna na głównym ekranie! Do dziewięciu osób nałożonych na dole! Informacja o osobie mówiącej! Opcjonalnie nazwa użytkownika! Osoba mówiąca widoczna na ekranie! Do pięciu dodatkowych uczestników widocznych na dole ekranu poniżej, osoby mówiącej! Każdy uczestnik pojawia się w momencie dołączenia do spotkania! Do 16 uczestników wyświetlanych na ekranie! Automatyczne skalowanie w zależności od ilości stron biorących udział w spotkaniu: siatka 2x2, 3x3 lub 4x4

18 Nowe funkcje TelePresence Server Transparent Name Labels Active Speaker Indicator Overflow Indicator Zawsze pokaż kto ostatnio dołączył do spotkania Audio Participant Avatar \ Recording Indicator

19 Multistreaming czyli optymalizowane lokalnie układy ekranów Q1 CY15 Główne zalety Lepszy wygląd ekranu zoptymalizowany dla każdego urządzenia 720p60 360p30 180p30 720p60 360p30 180p30 720p60 360p30 180p30 Dowolna konferencja może równocześnie obsługiwać transkoding i multistreaming TelePresence Server Efektywne wykorzystanie pasma Zoptymalizowana jakość obrazu Użytkownik terminala wybiera układ ekranu

20 Nowa jakość spotkania z użyciem systemów jednomonitorowych Dawny układ ekranu lepsze wykorzystanie powierzchni* *Wymaga oprogramowania TC8.0 na terminalu wideo

21 Lepsza jakość spotkania z użyciem systemów dwumonitorowych Zamieniamy tą jakość na nowe doświadczenie* *Wymaga oprogramowania TC8.0 na terminalu wideo

22 Nowe możliwości wykorzystania systemów wielomonitorowych Przełączanie segmentów Zapowiedzi Pokazuj najważniejszych uczestników spotkania przy zachowaniu przestrzenności spotkania wielostronnego Nowi uczestnicy spotkania pojawiają się zawsze na ekranie w momencie dołączenia do spotkania

23 Nowe układy spotkań z użyciem systemów wielomonitorowych! Zachowaj perspektywę pokoju i kontakt wzrokowy! Zrozum gdzie siedzi każdy z uczestników spotkania! Zachowaj korelację lewy, środek, prawy! Dostarcz jednolitą jakość spotkania! Nigdy nie przesuwaj nikogo w systemach z trzema kamerami! Kierunkowe audio nie zmienia pozycji gdy ktoś mówi! Zachowaj perspektywę dla języka ciała dla większości z uczestników spotkania! Przenoś systemy jednomonitorowe tylko gdy są aktywnie zaangażowane w dyskusję z osoba pojawiającą się na tej samej pozycji! Przenoszenie ma być bardzo rzadkie i niewidoczne dla uczestnika Opcjonalnie przełączanie całego pokoju spotkań do innego systemu trzymonitorowego

24 Multistreaming wymagania Q1 CY15! Nowa generacja terminali Cisco TelePresence : MX800, MX700, MX300G2, MX200G2, SX80, SX20! Cisco TC8.x firmware! Cisco Telepresence Server 4.1 (Virtual or MM300)! Cisco Conductor XC3.0! Cisco TelePresence VCS X8.5! Cisco Unified Communications Manager (UCM) ! Dowolny terminal może dołączyć do spotkania: jeśli wspiera multistreaming to informuje o tym Cisco TelePresence Server; jeśli nie, używany jest transcoding

25 Nowe funkcje sterowania spotkaniem Całkowita kontrola nad spotkaniem bezpośrednio z panelu dotykowego Lista uczestników Zamiana układu ekranu Odłączenie uczestnika Wskazanie osoby mówiącej

26 Wyraziste i ostre współdzielenie treści Nowe techniki optymalizacji i skalowania treści Poprawa jakości obrazu i bardziej stabilny obraz w trakcie współdzielenia treści mutimedialnej

27 Architektura czyli co nowego od środka

28 Architektura CMR Premises i Hybrid Cisco Prime Cisco Expressway Cisco CMR, WebEx, B2B, dostęp mobilny Cisco Unified Communications Manager Infrastruktura wideo Cisco TelePresence Server Cisco TelePresence VCS Control Cisco H.323 Lync Cisco TelePresence Conductor Cisco TMS ios Android Windows Mac OS X Telefon wideo Terminale personalne Terminale wideo

29 Architektura zwirtualizowana Główne zalety wirtualizacji Maksymalizacja inwestycji w sprzęt Łatwiejsza instalacja, zarządzanie i utrzymanie Skalowanie w miarę wzrostu potrzeb biznesowych Pełne portfolio produktów Przetwarzanie połączeń Wideokonferencje Orkiestracja Collaboration Edge Zarządzanie Nagrywanie

30 Dlaczego scentralizowane przetwarzanie połączeń jest tak ważne! Jeden system zarządzania dla wszystkich urządzeń plus czat i obecność! Wsparcie dla nowych i starych urządzeń Cisco! Jeden plan numeracyjny i książka telefoniczna dla urządzeń telefonicznych i wideo! Extension mobility! Jednolite funkcje telefoniczne na terminalach wideo! Notyfikacja i łatwy dostęp do poczty głosowej! Natychmiastowe konferencje! Obsługa wielu linii! Klawisze szybkiego wybierania Messaging & Queuing Ad Hoc Telephony IM & Presence Scheduled Meetings Mobility HD Video ios Android Microsoft Windows Mac OS X Video Telephony Multipurpose Immersive

31 Cisco TelePresence Conductor! Pracuje bezpośrednio z Cisco Unified CM! Lepsza skalowalność poprzez optymalizacje zasobów Cisco TelePresence Server! Spotkania planowane z Cisco TMS (Nowość z Cisco TMS 14.6 i Cisco TelePresence Conductor xc3.0)! Masowe tworzenie kont użytkowników i indywidulanych pokoi spotkań CMR Współdzielone zasoby konferencyjne Współdzielenie zasobów TelePresence Server dla spotkań planowanych, natychmiastowych i pokoi osobistych CMR Optymalizacja zasobów TelePresence Server Centralny punkt zarządzania dla wszystkich zasobów konferencyjnych

32 Automatyczne zwiększenie spotkania ponad pojemność jednego serwera TelePresence Skalowalność do: 30 serwerów Cisco TelePresence 2000 uczestników Rozwiązanie dla: Spotkań all-hands Transmisji na żywo Aktywny uczestnik Aktywny uczestnik Doświadczenie użytkownika: System automatycznie dołącza kolejnych uczestników poprzez dołączenie kolejnych serwerów Automatyczna kaskada Faza 1: Wspólna lista uczestników. Aktywny uczestnik kaskadowany automatycznie do pozostałych serwerów

33 Zarządzanie Cisco TMS i Cisco Prime Collaboration! Zarządzanie konferencjami Cisco TelePresence Management Suite (TMS)! Planowanie! Książki telefoniczne! Zarządzanie infrastrukturą! Zarządzanie terminalami Cisco Prime i Cisco UCM! Książki telefoniczne! Raportowanie i analityka (wymagany Cisco Prime Advanced)

34 Cisco TelePresence Server 4.0 Wysokiej jakości wideo dla każdego urządzenia! Zwirtualizowany Cisco TelePresence Server na Multiparty Media 400v lub spec based! Sprzętowy Cisco TelePresence Server na Multiparty Media 300! Modułowy Cisco TelePresence MSE 8000 Series z redundancją zasilania i dużą skalowalnością bez kaskadowania! Wsparcie od nhd (360p) do FullHD (1080p) ze współdzieleniem treści do 1080p/30 Business Edition 6000H /7000H Virtual Edition Multiparty Media 310 i 320 MSE Chassis z 8710 Blades Typ sprzętu! Serwer Cisco UCS! Serwer Cisco Multiparty Media 400v Cisco UCS (dedykowany)! Klastrowalny dedykowany mostek sprzętowy! Obudowa! Maks ilość połączeń 720p30 na serwer! 8-16 w zależności od serwera i konfiguracji! 28! 10/20! 24 per blade! Maks ilość połączeń 720p30 na konferencję! 8-16 w zależności od serwera i konfiguracji! 2000 w kaskadzie! w kaskadzie! 40 (2x MPM 320) 2000 w kaskadzie! 96 per 4 blade 2000 w kaskadzie!

35 Cisco TelePresence Server 4.1 Zwiększenie pojemności! Zwirtualizowany Cisco TelePresence Server na Multiparty Media 400v lub spec based! Sprzętowy Cisco TelePresence Server na Multiparty Media 300! Modułowy Cisco TelePresence MSE 8000 Series z redundancją zasilania i dużą skalowalnością bez kaskadowania! Wsparcie od nhd (360p) do FullHD (1080p) ze współdzieleniem treści do 1080p/30 Business Edition 6000H /7000H Virtual Edition Multiparty Media 310 i 320 MSE Chassis z 8710 Blades Typ sprzętu! Serwer Cisco UCS! Serwer Cisco Multiparty Media 400v Cisco UCS (dedykowany)! Klastrowalny dedykowany mostek sprzętowy! Obudowa! Maks ilość połączeń 720p30 na serwer! w zależności od serwera i konfiguracji! 36! 12/24! 24 per blade! Maks ilość połączeń 720p30 na konferencję! w zależności od serwera i konfiguracji! 2000 w kaskadzie! w kaskadzie! 48 (2x MPM 320) 2000 w kaskadzie! 96 per 4 blade 2000 w kaskadzie!

36 Cisco TelePresence Server na nowym serwerze Multiparty Media 410v Co nowego? Nowy serwer oparty o Cisco UCS dla wirtualnego TelePresence Server 54 porty HD TelePresence Server per urządzenie Preinstalowany VMWare and TelePresence Server software (nie zawiera licencji) Zyski dla klientów i partnerów 30% redukcji w cenie sprzętu per port 50% zwiększenie pojemności pod platformę zwirtualizowaną! CTI-410v-VTS-K9! Cena GPL $23,655 Wymagana licencja VMWare: minimum R-VMW-UC-FND5-K9 Łatwy w zakupie i wdrożeniu z licencjami Personal Multiparty *Detailed customer & partner benefits are in notes section

37 Cisco TelePresence Server na nowym serwerze Multiparty Media 410v Blade Co nowego? Nowy serwer oparty o blade Cisco UCS dla wirtualnego TelePresence Server 54 porty HD/blade; 8 blade/obudowę; 432 porty HD/obudowę! CTI-410vB-VTS-K9! Cena GPL $23,259 Preinstalowany VMWare and TelePresence Server software (nie zawiera licencji) Zyski dla klientów i partnerów Najlepsze na rynku, skalowalne, rozwiązanie do wirtualizacji Efektywne kosztowo wdrożenie wideo na dużą skalę Łatwy w zakupie i wdrożeniu z licencjami Personal Multiparty Wymagana licencja VMWare: minimum R-VMW-UC-FND5-K9 *Detailed customer & partner benefits are in notes section

38 Wirtualny TelePresence Server porównanie pojemności Ilość portów HD ze treścią mutimedialną 40 Q2 CY15 Q1 CY14 Q1 CY % % porty HD / serwer blade 8 blade / obudowę % % Co-res app BE6000H/BE7000H Dedykowane BE6000H/BE7000H MM 400v MM 410v Server MM 410v Blade Server

39 Jak kupić i wdrożyć

40 Tak łatwe jak policzyć do trzech Krok 1 Wybierz urządzenie wideo (od Jabber do immersive) terminale personalne systemy grupowe Krok 2 Wybierz licencje Personal Multiparty Advanced lub Basic + + Krok 3 Określ ile serwerów potrzbujesz

41 Nowe licencjonowanie Personal Multiparty Personal Multiparty Basic Per host, perpetual Małe grupy robocze REKOMENDACJA Personal Multiparty Advanced Per host, perpetual Idealne dla większości firm ENTERPRISE Enterprise Agreement Per pracownik, perpetual Całościowe wdrożenie 4 osoby na spotkaniu 1 licencja gospodarza HD wideo Typy spotkań: Ad-hoc Personalne pokoje CMR Zawarty w CUWL-Pro razem z rocznym kontraktem Webex Nielimitowana ilość osób 1 licencja gospodarza Full HD wideo Typy spotkań: Ad-hoc Personalne pokoje CMR Planowane Dostępność: Współpraca z Lync Zewnętrzni uczestnicy Nielimitowana ilość osób Nielimitowana ilość host Nielimitowana jakość Typy spotkań: Ad-hoc Pokoje personalne i sprzętowe CMR Planowane Dostępność: Współpraca z Lync (opcja) Zewnętrzni uczestnicy

42 Collaboration Meeting Rooms CMR Premise CMR Hybrid CMR Cloud Infrastruktura TelePresence w serwerowni klienta Infrastruktura TelePresence w serwerowni klient plus Cisco WebEx Hostowane przez chmurę Cisco WebEx

43 Collaboration Meeting Rooms CMR Premise CMR Hybrid CMR Cloud Infrastruktura TelePresence w serwerowni klienta Infrastruktura TelePresence w serwerowni klient plus Cisco WebEx Hostowane przez chmurę Cisco WebEx

44 Rodzaje spotkań wideo Natychmiastowe One-click, rozpocznij spotkanie jednym przyciskiem z Outlook, Jabber lub Webex dołącz z Webex lub terminali wideo Planowane Rezerwowane przez użytkownika pokoje konferencyjne z użyciem kalendarza Outlook lub bezpośrednio ze strony Webex Pokoje osobiste Spersonalizowane zawsze dostępne, osobiste pokoje spotkań wideo dostępne dla każdego i o każdej porze!

45 Skonfiguruj swój pokój

46 Użytkownik otrzymuje zaproszenie

47 i sam ustawia parametry pokoju

48 Jak używać osobistego pokoju spotkań? Rozpocznij spotkanie w swoim pokoju w dowolnej chwili z dowolnego urządzenia Każdy gospodarz posiada: Web URL dla użytkowników WebEx Adres wideo (SIP lub H.323) <username>@<sitename>.webex.com Własną stronę startową z opisem metod dołączenia do spotkania Łatwy link dla każdego użytkownika

49 Rozpocznij spotkanie z przeglądarki Wprowadź URL pokoju spotkań np. site.webex.com/join/jsmith lub zaloguj się do My WebEx i wybierz Personal CMR Goście mogą dołączyć do spotkania i czekać w lobby na gospodarza spotkania Uczestnicy spotkania nie słyszą się, nie widzą i nie mogą czatować dopóki gospodarz nie dołączy do spotkania

50 lub z terminala wideo Wybierz numer wideo pokoju spotkań: <username>@<sitename>.webex.com Audio IVR prosi o PIN lub naciśnięcie # aby poczekać na gospodarza spotkania Goście mogą dołączyć do spotkania i czekać w lobby na gospodarza spotkania Uczestnicy spotkania nie słyszą się, nie widzą i nie mogą czatować dopóki gospodarz nie dołączy do spotkania

51 Blokada dostępu do pokoju Gospodarz może zablokować pokój w trakcie spotkania Kolejny uczestnik witany jest zapowiedzią host has restricted access to the room

52 Opcjonalna kontynuację spotkania po opuszczeniu pokoju przez gospodarza

53 lub zaplanuj spotkanie

54 Bezpośrednio z Outlooka Cisco Confidential

55 Dołącz do spotkania z przeglądarki Po prostu kliknij na link z zaproszenia Wprowadź numer spotkania WebEx w przeglądarce lub aplikacji na urządzeniu mobilnym

56 lub z terminala wideo Wybierz numer wideo spotkania: np @site.webex.com Audio IVR prosi o PIN lub naciśnięcie # aby poczekać na gospodarza spotkania lub meet@site.webex.com Audio IVR prosi o podanie numeru spotkania, a następnie PIN lub naciśnięcie # aby poczekać na gospodarza spotkania Goście mogą dołączyć do spotkania i czekać w lobby na gospodarza spotkania Uczestnicy spotkania nie słyszą się, nie widzą i nie mogą czatować dopóki gospodarz nie dołączy do spotkania

57 Dołączanie do pokoju CMR z klienta Lync Limited Beta od marca 2015 Rozszerz swój pokój CMR o klientów Microsoft Lync wspierane serwery: Lync 2010, Lync 2013 and Office 365 (Lync 2013) wspierane komunikatory: Lync Windows 2010 (H.263 CIF), Lync Windows 2013 (H.264 UC 720p/30), Lync Mobile ios and Android Wsparcie dla komunikatora Lync jest ograniczone w trakcie testów Beta o następujące funkcje: Użytkownicy Lync mogą oglądać ale nie mogą współdzielić treści Użytkownicy Lync mogą dołączyć po rozpoczęciu spotkania przez gospodarza Użytkownicy Lync nie mogą być gospodarzami spotkania Użytkownicy Lync muszą użyć przycisku wideo do rozpoczęcia rozmowy wideo Użytkownicy Lync muszą dzwonić na dedykowany adres lync aby dołączyć do pokoju CMR <meetingid>.<sitename>@lync.webex.com, e.g sitename@lync.webex.com <username>.<sitename>@lync.webex.com, e.g., jdoe.sitename@lync.webex.com Instrukcje jak dołaczyć do spotkania z Lync nie są zawarte w zaproszeniu WebEx w trakcie testów Beta

58 Architektura

59 Architektura CMR Cloud z UCM CUCM BE7000 BE6000 Darmowe licencje RMS VCS Expressway Expressway-E CMR Cloud VCS Control Expressway-C WebEx Audio PSTN Audio TSP Audio Lync Edge Opcje audio Lync clients Terminale wideo Infrastruktura DMZ

60 Architektura CMR Cloud z VCS Darmowe licencje RMS VCS Control Expressway-C VCS Expressway Expressway-E CMR Cloud WebEx Audio PSTN Audio TSP Audio Lync Edge Opcje audio Komunikator Lync Terminale wideo Infrastruktura DMZ

61 Połączenia SIP (wymagane call-control) KlientA.com Cisco Endpoint Expressway-C Well-defined DMZ/NAT/FW Expressway-E Cisco Endpoint DNS Cisco Collaboration Cloud UC Manager TURN Internet CMR Cloud Edge Infrastruktura konferencyjna KlientA posiada infrastrukturę Cisco i dzwoni na SIP URI używając rekordów DNS SRV CMR Cloud Edge przyjmuje wszystkie połączenia SIP i przekierowuje do infrastruktury wideokonferencyjnej

62 Infrastruktura Cisco i Lync Wideo.KlientA.com Well-defined DMZ/NAT/FW Cisco Endpoint Expressway-C Expressway-E UC Manager TURN Cisco Collaboration Cloud Expressway-C Lync GW Cisco Endpoint DNS Lync Client Lync Server(s) Lync Edge Internet CMR Cloud Edge Infrastruktura konferencyjna TURN Lync.KlientA.com Lync Client Klient posiada infrastrukturę Cisco i MSFT, w tym wypadku potrzebuje zarówno Lync Edge jak i Expressway-E Edge Połączenia z Lync do CMR Cloud nie powinny być przekierowywane poprzez Expressway-C. np. Lync Server ma połączenie do Wideo.KlientA.com >> Expressway-C, lecz do lync.webex.com łączy się poprzez Lync Edge

63 Scenariusze H.323 KlientA.com Cisco H.323 Endpoint VCS Control KlientB.com Cisco H.323 endpoint Well-defined DMZ/NAT/FW VCS Expressway Arbitrary NAT/FW DNS! KlientA ma terminale Tandberg/Cisco H.323 zarejestrowane w VCS i dzwoni z użyciem rekordów DNS SRV poprzez VCS Expressway i NAT/ FW traversal! KlientB ma terminale Cisco H.323 i dzwoni z użyciem rekordów DNS SRV poprzez rozwiązanie 3 rd party Edge i NAT/FW traversal! KlientC ma terminale 3 rd party zarejestrowany w VCS i dzwoni z użyciem rekordów DNS SRV poprzez VCS Expressway i NAT/FW traversal KlientC.com 3rd Party H.323 Endpoint VCS Control VCS Expressway Internet CMR Cloud Edge Multipoint Infrastructure Cisco Collaboration Cloud KlientD.com Well-defined NAT/FW 3rd Party Endpoint 3rd Party Edge Solution 3rd Party Call Control KlientE.com 3rd Party H.323 endpoint Arbitrary NAT/FW! KlientD ma terminale 3 rd party zarejestrowane do call control 3 rd party i dzwoni z użyciem rekordów DNS SRV poprzez rozwiązanie 3 rd party Edge i NAT/FW traversal! KlientE ma terminale 3 rd party, bez infrastruktury wyłącznie DNS i firewall dające możliwość dzwonienia na meetingid@h323.site.webex.com lub userid@h323.site.webex.com

64 Jak to kupić i wdrożyć

65 CMR Cloud Licensing Model Licencjonowanie rozwiązania CMR Cloud Licencja Host Meeting Center Pakiet Audio Licencja Host CMR Cloud Model!licencyjny!WebEx!Mee0ng!Center Tylko!CMR! Nazwany! użytkownik! Aktywny! użytkownik! Ilość! pracowników! Porty! Minuty! Minimalna! ilość!licencji! Model! licencyjny! CMR!Cloud! Nazwany!użytkownik!!!!!!! 5! Aktywny!użytkownik!!! 3% lub 15 Ilość!pracowników!! 100%!lub!100! Pokoje CMR mogą być licencjonowane jako nazwani użytkownicy, aktywni użytkownicy i enterprise licensing agreement

66 Collaboration Meeting Rooms CMR Premise CMR Hybrid CMR Cloud Infrastruktura TelePresence w serwerowni klienta Infrastruktura TelePresence w serwerowni klient plus Cisco WebEx Hostowane przez chmurę Cisco WebEx

67 Collaboration Meeting Rooms - Porównanie CMR Premise CMR Hybrid CMR Cloud Potrzebuje opcje dostępne dzięki lokalnej infrastrukturze, obiekcje co do bezpieczeństwa rozwiązań z chmury Do 96 portów HD per klaster, do 200 równoczesnych połączeń per klaster, do 2000 uczestników spotkania z kaskadowaniem Zakupy per użytkownik lub per port Wykorzystanie infrastruktury TP w połączeniu z chmurą WebEx Dołączenie do 500 użytkowników WebEx z video, lub 1000 z audio i współdzieleniem treści Wymaga standardowej subskrypcji WebEx Meeting Center bez dodatkowych kosztów Całość rozwiązania konferencyjnego w chmurze, tylko call control i terminale wideo on-prem Pojemność do 25 terminali wideo plus do 500 użytkowników WebEx z wideo, lub 1000 z audio Usługa dodana do WebEx Meeting Center, płatna w modelu subskrypcyjnym

68 Dziękuję za uwagę jakiś dla podtrzymania zainteresowania
