1 PRODUCT GROUP Seria MSA Workman Produkty zabezpieczające przed upadkiem

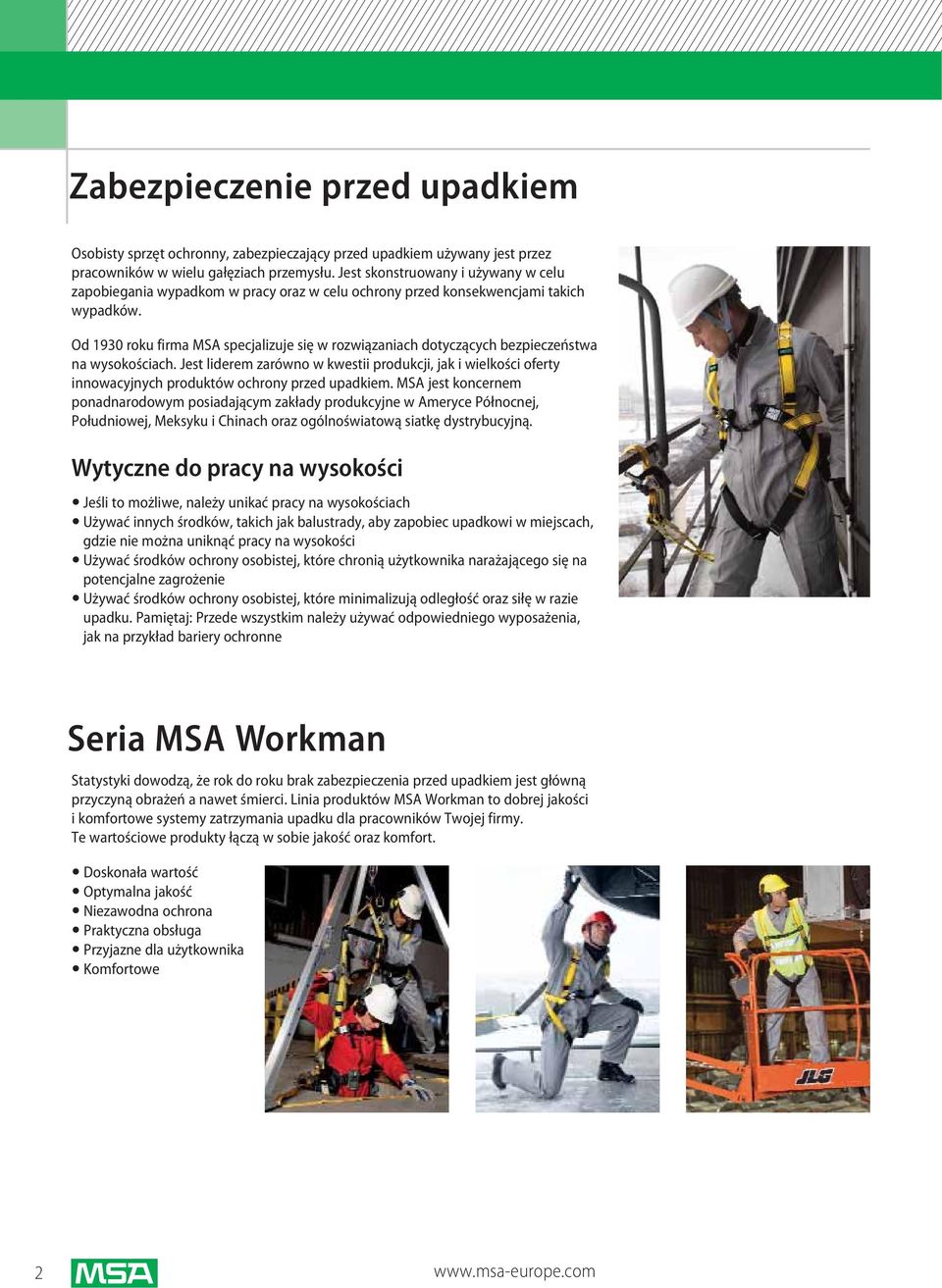

2 Zabezpieczenie przed upadkiem Osobisty sprzęt ochronny, zabezpieczający przed upadkiem używany jest przez pracowników w wielu gałęziach przemysłu. Jest skonstruowany i używany w celu zapobiegania wypadkom w pracy oraz w celu ochrony przed konsekwencjami takich wypadków. Od 1930 roku firma MSA specjalizuje się w rozwiązaniach dotyczących bezpieczeństwa na wysokościach. Jest liderem zarówno w kwestii produkcji, jak i wielkości oferty innowacyjnych produktów ochrony przed upadkiem. MSA jest koncernem ponadnarodowym posiadającym zakłady produkcyjne w Ameryce Północnej, Południowej, Meksyku i Chinach oraz ogólnoświatową siatkę dystrybucyjną. Wytyczne do pracy na wysokości Jeśli to możliwe, należy unikać pracy na wysokościach Używać innych środków, takich jak balustrady, aby zapobiec upadkowi w miejscach, gdzie nie można uniknąć pracy na wysokości Używać środków ochrony osobistej, które chronią użytkownika narażającego się na potencjalne zagrożenie Używać środków ochrony osobistej, które minimalizują odległość oraz siłę w razie upadku. Pamiętaj: Przede wszystkim należy używać odpowiedniego wyposażenia, jak na przykład bariery ochronne Seria MSA Workman Statystyki dowodzą, że rok do roku brak zabezpieczenia przed upadkiem jest główną przyczyną obrażeń a nawet śmierci. Linia produktów MSA Workman to dobrej jakości i komfortowe systemy zatrzymania upadku dla pracowników Twojej firmy. Te wartościowe produkty łączą w sobie jakość oraz komfort. Doskonała wartość Optymalna jakość Niezawodna ochrona Praktyczna obsługa Przyjazne dla użytkownika Komfortowe 2

3 Uprzęże MSA Workman Light Uprzęże MSA Workman Light z pojedynczym pierścieniem D zapewniają komfort i ochronę dzięki lekkim komponentom oraz wytrzymałym pasom. Uprząż w formie kamizelki nadaje się prawie na każdą sylwetkę oraz gabaryty. Kolor Kontrastowe pasy udowe i piersiowe. Pasy udowe Qwik-Fit z łatwą regulacją. Certyfikat EN 361. MSA Workman Premier MSA Workman Premier oferuje użytkownikowi dodatkowy punkt mocowania z przodu, z dodatkowymi nastawiaczami na torsie w celu umożliwienia jeszcze dogodniejszego nastawienia. Uprząż ma również pętle naramienne pozwalające na zastosowanie z zawiesiem linowym MSA. Uprząż MSA Workman Premier dostępna jest z pasami udowymi Qwik-Fit (tradycyjna zapinka) lub typu bagnetowego (automatyczne zapięcie, podwójne wypięcie). Obydwa style umożliwiają łatwe i szybkie połączenie oraz regulację. Certyfikat EN 361, EN MSA Workman Utility MSA Workman Utility zapewnia wszystko to, co oferuje uprząż Premier oraz dużo więcej. Posiada zintegrowany pas w miejscu talii, podkładkę dla lepszego komfortu oraz pierścienie typu D do pozycjonowania bioder. Wszystko to czyni tę uprząż produktem idealnym do pracy. Certyfikat EN 358, EN 361, EN Zawiesie linowe MSA Workman Zawiesie linowe MSA Workman używane jest w połączeniu z uprzężą Premier lub Utility do podnoszenia lub opuszczania ratowanej osoby. Dołączone pętle mogą być używane do unieruchomienia ramion ofiary podczas podnoszenia lub opuszczania. Certyfikat EN

4 Lanyards and Anchorage Connectors Linki bezpieczeństwa z amortyzatorem MSA Workman Linki bezpieczeństwa z amortyzatorem zapewniają połączenie pomiędzy mocowaniem systemu zatrzymującego pełnej uprzęży MSA a kotwiczeniem oraz złączką kotwiczącą. Amortyzator utrzymuję siłę ochrony przed upadkiem poniżej wartości granicznych EN, a odległość zwalniania jest regulowana do maksymalnie 175 cm. Linka bezpieczeństwa dostępna jest w konfiguracji z pasem, liną kernmantel wraz z pełną gamą zatrzaśników. Linki bezpieczeństwa z amortyzatorem MSA Workman mają lekką konstrukcję oraz niskoprofilowy korpus. Pochłaniacz energii zawiera przezroczystą i wytrzymałą osłonę ochronną nad etykietami mającą na celu wydłużenie żywotności oraz ułatwienie przeprowadzania kontroli inspekcyjnych. Mocna taśma mająca utrzymać siłę upadku poniżej wartości 6 kn Konfiguracja pojedyncza lub podwójna. Wybór konfiguracji złączy Certyfikaty EN 354, EN 355 Warianty Pojedyncze, z pasem, stalowy karabińczyk zakręcany Pojedyncze, z liną kernmantel, stalowy karabińczyk zakręcany Podwójne, z pasem, stalowy karabińczyk zakręcany Podwójne, z liną kernmantel, stalowy karabińczyk zakręcany Inne połączenia... Aluminiowy karabińczyk zakręcany (1) Aluminiowy zatrzaśnik (2) Stalowy hak rusztowania (3) Aluminiowy hak rusztowania (4) Aluminiowy karabińczyk samoblokujący (5)... do kotwiczenia... do uprzęży (1) (2) (3) (4) (5) (1) (5) 4

5 Linki bezpieczeństwa ograniczające MSA Workman Linki bezpieczeństwa ograniczające używane są przede wszystkim do lina kernmantel, aluminiowy karabińczyk ograniczenia upadku (w celu ochrony pracownika przed wypadnięciem) oraz pozycji pracy (stabilizacja pracownika). Łączy ona punkt kotwiczenia z uprzężą i nie powinna być nigdy używana do zatrzymywania upadku. Aby spełnić wszystkie wymagania zastosowania oraz otoczenia pracy, linki ograniczające MSA Workman dostępne są w wariancie pasa oraz liny kernmantel. Pas, stalowy karabińczyk zakręcany Certyfikat EN 358. Zawiesie kotwiczące MSA Workman Złączki kotwiczące są kompatybilne w użyciu z komponentami do pracy w ograniczonej przestrzeni. Mają minimalną wytrzymałość na rozerwanie o sile 22,24 kn. Pas 25 mm Dostępne długości: 1,5 m lub 2 m Certyfikaty EN 354, EN 795 Urządzenia samohamowne MSA Workman PFL EN Urządzenia samohamowne są szybkodziałającymi elementami systemu zapobiegania upadkowi, które ograniczają odległość swobodnego spadania, odległość zwalniania oraz siłę swobodnego spadania, pozwalając użytkownikowi jednocześnie na swobodny ruch. Dzięki solidnej konstrukcji oraz szybkodziałającemu mechanizmowi hamującemu można być pewnym, że ogranicznik upadku (PFL) MSA Workman będzie na swoim miejscu zawsze wtedy, kiedy użytkownik będzie tego potrzebował. Są one doskonałe do wspinania się po drabinach lub do innych zastosowań, w których konieczna jest pionowa mobilność. Integralny wskaźnik obciążenia Integralne połączenie obrotowe złączki PFL/SRL Wytrzymała obudowa termoplastyczna Certyfikat EN

6 Dane dotyczące zamówień Uprzęże Uprząż MSA Workman Light Nr części Rozmiar Pasy udowe Punkt mocowania Mały Qwik-Fit Tylny pierścień D Średni Qwik-Fit Tylny pierścień D Duży Qwik-Fit Tylny pierścień D Uprząż MSA Workman Premier Nr części Rozmiar Pasy udowe Punkt mocowania Mały Qwik-Fit Tylny pierścień D, przód, ramię Średni Qwik-Fit Tylny pierścień D, przód, ramię Duży Qwik-Fit Tylny pierścień D, przód, ramię Mały Mocowanie bagnetowe Tylny pierścień D, przód, ramię Średni Mocowanie bagnetowe Tylny pierścień D, przód, ramię Duży Mocowanie bagnetowe Tylny pierścień D, przód, ramię Uprząż MSA Workman Utility Nr części Rozmiar Pasy udowe Punkt mocowania Mały Mocowanie bagnetowe Tylny oraz biodrowy pierścień D, przód, ramię Średni Mocowanie bagnetowe Tylny oraz biodrowy pierścień D, przód, ramię Duży Mocowanie bagnetowe Tylny oraz biodrowy pierścień D, przód, ramię Zestawy uprzęży Podstawowe potrzeby ochrony przed upadkiem podczas prac konstrukcyjnych oraz ogólnych prac konserwacyjnych są teraz w zasięgu ręki dzięki jednemu i łatwemu do zamówienia zestawowi. Wszystkie zestawy ochrony przed upadkiem zawierają uprząż MSA Workman Light, linkę bezpieczeństwa z amortyzatorem (taśma) oraz złączkę kotwiczącą w pojemnej torbie. Inne Zawiesie linowe MSA Workman Nr części Połączenie uprzęży Stalowy zatrzaśnik Aluminiowy zatrzaśnik Karabińczyki Nr części Zaczep Model mm Stalowy karabińczyk zakręcany mm Stalowy karabińczyk samozamykający mm Stalowy karabińczyk samozamykający mm Stalowy karabińczyk samozamykający mm Aluminiowy karabińczyk zakręcany mm Aluminiowy karabińczyk do rusztowań samozamykający (1) (2) (3) (4) (1) aluminiowy karabińczyk zakręcany (2) stalowy karabińczyk zakręcany (3) Stalowy karabińczyk samozamykający, (4) Aluminiowy karabińczyk samozamykający do rusztowa Certyfikat EN 354, EN 355 oraz EN 361. Zestaw uprzęży MSA Workman Light Nr części Rozmiar Linka bezpieczeństwa Złączka kotwicząca Mały Pojedynczy aluminiowy karabińczyk Średni Pojedynczy aluminiowy karabińczyk Duży Pojedynczy aluminiowy karabińczyk Mały Pojedynczy Aluminiowy hak rusztowania Średni Pojedynczy Aluminiowy hak rusztowania Duży Pojedynczy Aluminiowy hak rusztowania Mały Podwójny aluminiowy karabińczyk Średni Podwójny aluminiowy karabińczyk Duży Podwójny aluminiowy karabińczyk Mały Podwójny Aluminiowy hak rusztowania Średni Podwójny Aluminiowy hak rusztowania Duży Podwójny Aluminiowy hak rusztowania Uprząż MSA Workman Light, linka bezpieczeństwa podwójna, aluminiowy hak do rusztowań 6

7 Linki bezpieczeństwa Linki bezpieczeństwa z amortyzatorem - MSA Workman Nr części Pojedyncza Nr części Podwójna Materiał Długość Połączenie uprzęży Złączka kotwicząca Pas 2,0 m regulowany Stalowy karabińczyk zakręcany Stalowy karabińczyk zakręcany Pas 2,0 m regulowany Stalowy karabińczyk zakręcany Stalowy hak rusztowania Pas 2,0 m regulowany Aluminiowy karabińczyk zakręcany Aluminiowy karabińczyk zakręcany Pas 2,0 m regulowany Aluminiowy karabińczyk zakręcany Aluminiowy hak rusztowania Pas 2,0 m regulowany Aluminiowy karabińczyk zakręcany Aluminiowy zatrzaśnik Pas 2,0 m regulowany Aluminiowy karabińczyk samoblokujący Aluminiowy karabińczyk samoblokujący Lina Kernmantel 1,5 m stały Stalowy karabińczyk zakręcany Stalowy karabińczyk zakręcany Lina Kernmantel 1,5 m stały Stalowy karabińczyk zakręcany Stalowy hak rusztowania Lina Kernmantel 1,5 m stały Aluminiowy karabińczyk zakręcany Aluminiowy karabińczyk zakręcany Lina Kernmantel 1,5 m stały Aluminiowy karabińczyk zakręcany Aluminiowy hak rusztowania Lina Kernmantel 1,5 m stały Aluminiowy karabińczyk zakręcany Aluminiowy zatrzaśnik Lina Kernmantel 1,5 m stały Aluminiowy karabińczyk samoblokujący Aluminiowy karabińczyk samoblokujący Lina Kernmantel 2,0 m stały Stalowy karabińczyk zakręcany Stalowy karabińczyk zakręcany Lina Kernmantel 2,0 m stały Stalowy karabińczyk zakręcany Stalowy hak rusztowania Lina Kernmantel 2,0 m stały Aluminiowy karabińczyk zakręcany Aluminiowy karabińczyk zakręcany Lina Kernmantel 2,0 m stały Aluminiowy karabińczyk zakręcany Aluminiowy hak rusztowania Lina Kernmantel 2,0 m stały Aluminiowy karabińczyk zakręcany Aluminiowy zatrzaśnik Lina Kernmantel 2,0 m stały Aluminiowe karabińczyki samoblokujące Aluminiowy karabińczyk samoblokujący Linki bezpieczeństwa ograniczające MSA Workman Nr części Materiał Długość Złącze Pas 1,5 m stały Stalowy karabińczyk zakręcany Pas 1,5 m stały Aluminiowy karabińczyk zakręcany Pas 2,0 m stały Stalowy karabińczyk zakręcany Pas 2,0 m stały Aluminiowy karabińczyk zakręcany Pas 2,0 m regulowany Stalowy karabińczyk zakręcany Pas 2,0 m regulowany Aluminiowy karabińczyk zakręcany Lina Kernmantel 2,0 m regulowany aluminiowy karabińczyk Urządzenia samohamowne MSA Workman PFL EN Nr części Materiał Długość Podłączenie liny bezpieczeństwa Podłączenie PFL Linka 3,6 m Stalowy zatrzaśnik Brak Linka 3,6 m Aluminiowy zatrzaśnik Brak Linka 3,6 m aluminiowy karabińczyk Brak Linka 3,6 m Stalowy hak rusztowania Tylnia złączka typu D Złączki kotwiczące Zawiesie kotwiczące MSA Workman Nr części Materiał Długość Pas 1,5 m regulowany Pas 2,0 m regulowany 7

8 Jak włożyć na siebie uprząż 1 1. Trzymaj uprząż od strony wkładki pierścienia D i delikatnie potrząśnij, aby rozprostować pasy. 2. Przełóż pasy nad ramionami, aby pierścień D znalazł się na środku pleców, pomiędzy łopatkami. 3. Przeciągnij każdy pas pomiędzy nogami i przyczep do sprzączki. 4. Pociągnij za pasy udowe, aby wyregulować uprząż tak, aby była wygodnie dopasowana. Jeśli uprząż ma pas w talii, przymocuj go po przyłączeniu pasów udowych. 5. Przyłącz pas klatki piersiowej i ułóż go pośrodku klatki piersiowej. Napnij tak, aby pasy ramienne były napięte, a nadmiar pasa przewlecz przez przytrzymywacze Bezpośredni kontakt Centrala i Oddział w Raszynie MSA Safety Sp. z o.o. Ul. Wschodnia 5a Raszyn k/warszawy Tel Fax biuro@msa-poland.com Zastrzegamy sobie możliwość dokonywania zmian technicznych ID PL/00/09.11 MSA Europe Thiemannstrasse Berlin Germany Tel. +49 (0) Fax +49 (0) contact@msa-europe.com MSA International 1000 Cranberry Woods Drive Cranberry Township, PA Tel Fax msa.international@msanet.com
