PROGRAM FUNKCJONALNO - UŻYTKOWY DLA ZADANIA INWESTYCYJNEGO. Wdrożenie Zespołów Eksploatacji Stacji ZES w Spółkach Obszarowych

Transkrypt

1 PROGRAM FUNKCJONALNO - UŻYTKOWY DLA ZADANIA INWESTYCYJNEGO Wdrożenie Zespołów Eksploatacji Stacji ZES w Spółkach Obszarowych (Wdrożenie Zespołów Eksploatacyjnych) Konstancin - Jeziorna, październik 2013 r.

2 1. Nazwa nadana zamówieniu przez Zamawiającego 2. Adres obiektu budowlanego SE Miłosna (MIL) Sulejówek ul. Asfaltowa 13; SE Janów (JAN) Łódź ul. Rokicińska 144/148; SE Płock (PLO) Proboszczowice, Kruszczewo 15; SE Mory (MOR) Warszawa ul. Połczyńska 123; SE Ostrołęka (OST) Ostrołęka ul. Energetyczna 10; SE Rogowiec (ROG) Kurnos koło Bełchatowa; SE Boguchwała (BGC) Boguchwała ul. Boczna Techniczna; SE Lublin (LSY) Ciecierzyn, Kolonia Łagiewniki; SE Ostrowiec (OSC) Ostrowiec Świętokrzyski ul. Rudzka 111; SE Połaniec (PEL) Połaniec, Połaniec; SE Rożki (ROZ) Kowala, Rożki Stępocina; SE Pątnów (PAT) Konin ul. Kazimierska 45; SE Wrocław (WRC) Krzyżowice ul. Energetyczna 3; SE Bydgoszcz Zachód (BYD) Łochowo, Lipniki; SE Gdańsk Błonia (GBL) Gdańsk ul. Tama Pędzichowska; SE Olsztyn Mątki (OLM) Mątki, Mątki 6b; SE Słupsk (SLK) Wierzbięcin, Wierzbięcin. SE Wielopole (WIE) Rybnik, Wielopole; SE Łagisza (LAG) Będzin ul. Pokoju 18; SE Byczyna (BYC) Jaworzno ul. Rapackiego; SE Jaochimów (JOA) Olsztyn koło Częstochowy, Przymiłowice; SE Bujaków (BUJ) Kobiernice koło Kęt, Kobiernice; SE Dobrzeń (DBN) Dobrzeń Mały ul. Opolska 135; SE Skawina (SKA) Skawina ul. Piłsudskiego W zależności od zakresu robót budowlanych objętych przedmiotem zamówienia - nazwy i kody1: grup robót: , , , , , klas robót: kategorii robót: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Nazwa Zamawiającego oraz jego adres Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska Konstancin Jeziorna 1 grupy, klasy, kategorie robót należy rozumieć grupy, klasy, kategorie określone w rozporządzeniu nr 2195/2002 z dnia 5 listopada 2002 r. w sprawie Wspólnego Słownika Zamówień (Dz. Urz. WE L 340 z , z późn. zm.), zwanym dalej Wspólnym Słownikiem Zamówień : Słownik główny opiera się na strukturze drzewa obejmującej kody składające się maksymalnie z dziewięciu cyfr, powiązane ze sformułowaniami, które stanowią opis dostaw, robót budowlanych lub usług tworzących przedmiot zamówienia. Kod numeryczny składa się z 8 cyfr, podzielony w następujący sposób: - Pierwsze dwie cyfry określają działy (XX Y); - Pierwsze trzy cyfry określają grupy (XXX00000-Y); - Pierwsze cztery cyfry określają klasy (XXXX000-Y); - Pierwsze pięć cyfr określa kategorię (XXXXX000-Y). Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii. Strona 2 z 63

3 SPIS TREŚCI 1 Informacje ogólne Podstawowe elementy zakresu zamówienia Obiekty objęte przedmiotem zamówienia Informacje ogólne Lokalizacja stacji elektroenergetycznych objętych przedmiotem zamówienia. Informacje dotyczące podziału własności Szczegółowy zakres przedmiotu zamówienia Zakres przedmiotu zamówienia Okres realizacji przedmiotu zamówienia Realizacja przedmiotu zamówienia powinna odbywać się zgodnie z harmonogramem rzeczowym (dla każdego Pakietu jest odrębny harmonogram) załączonym do wzoru umowy (Część IV SIWZ) Aktualne uwarunkowania wykonania przedmiotu zamówienia Informacje podstawowe dotyczące terenu i wymagań środowiskowych dotyczy wszystkich Pakietów Ukształtowanie terenu Warunki środowiskowe Zagadnienia dotyczące ochrony środowiska Organizacja robót budowlanych dotyczy wszystkich Pakietów Organizacja robót budowlanych Gospodarowanie odpadami i utylizacja - dotyczy wszystkich Pakietów Wyłączenia - dotyczy wszystkich Pakietów Opis wymagań w stosunku do przedmiotu zamówienia - dotyczy wszystkich Pakietów Wymagania w zakresie programu realizacji przedmiotu zamówienia Wymagania w zakresie dokumentacji projektowej Część opisowa i wymogi dotyczące dokumentacji Wymagania podstawowe w zakresie realizacji prac budowlano - montażowych - dotyczy wszystkich Pakietów Wymagania techniczne i podstawowe założenia techniczne - dotyczy wszystkich Pakietów Wymagania techniczne dotyczące Garażu Wymagania techniczne dotyczące Kontenera BHP Wymagania techniczne dotyczące Garażu z Pomieszczeniem BHP Wymagania techniczne dotyczące pomieszczeń nowobudowanych i adaptowanych Zakres prac na poszczególnych stacjach Strona 3 z 63

4 3.2.1 PAKIET I PAKIET II PAKIET III PAKIET IV PAKIET V Warunki wykonania i odbioru robót budowlano-montażowych odpowiadających zawartości specyfikacji technicznych wykonania i odbioru robót budowlanych - dotyczy wszystkich Pakietów Wymagania dotyczące technologii montażu i programów realizacji Wymagania dotyczące badań odbiorczych i przekazania do eksploatacji przedmiotu zamówienia Przekazanie do eksploatacji przedmiotu zamówienia Instrukcje Instruktaże Standardy. Normy. Rozporządzenia Standardy i wymagania Przepisy krajowe. Ustawy i Rozporządzenia Pozostałe normy i instrukcje związane Wykaz Standardowych Specyfikacji Strona 4 z 63

5 SPIS RYSUNKÓW 1. Rysunek 1 Mapa przedstawiająca lokalizację stacji objętych przedmiotem zamówienia wraz z geograficznym przyporządkowaniem pakietów. 2. Rysunek 2 Plan stacji elektroenergetycznej 400/220/110 kv Miłosna - ortofotomapa. 3. Rysunek 3 Plan elektroenergetycznej 220/110 kv Janów - ortofotomapa. 4. Rysunek 4 Plan stacji elektroenergetycznej 400/110 kv Płock - ortofotomapa. 5. Rysunek 5 Plan stacji elektroenergetycznej 220/110 kv Mory - ortofotomapa. 6. Rysunek 6 Plan stacji elektroenergetycznej 220/110 kv Ostrołęka - ortofotomapa. 7. Rysunek 7 Plan stacji elektroenergetycznej 400/220 kv Rogowiec - ortofotomapa. 8. Rysunek 8 Plan stacji elektroenergetycznej 220/110 kv Boguchwała - ortofotomapa. 9. Rysunek 9 Plan stacji elektroenergetycznej 400/110 kv Lublin Systemowa - ortofotomapa. 10. Rysunek 10 Plan stacji elektroenergetycznej 400/110 kv Ostrowiec - ortofotomapa. 11. Rysunek 11 Plan stacji elektroenergetycznej 400/220 kv Połaniec - ortofotomapa. 12. Rysunek 12 Plan stacji elektroenergetycznej 220/110 kv Rożki - ortofotomapa. 13. Rysunek 13 Plan stacji elektroenergetycznej 400/220/110 kv Pątnów - ortofotomapa. 14. Rysunek 14 Plan stacji elektroenergetycznej Wrocław kv 400/110 - ortofotomapa 15. Rysunek 15 Plan stacji elektroenergetycznej 220/110 kv Bydgoszcz Zachód - ortofotomapa. 16. Rysunek 16 Plan stacji elektroenergetycznej 400/110 kv Gdańsk Błonia - ortofotomapa. 17. Rysunek 17 Plan stacji elektroenergetycznej 400/220/110 kv Olsztyn Mątki - ortofotomapa. 18. Rysunek 18 Plan stacji elektroenergetycznej 400/110 kv Słupsk - ortofotomapa. 19. Rysunek 19 Plan stacji elektroenergetycznej 400/220/110 kv Łagisza - ortofotomapa. 20. Rysunek 20 Plan stacji elektroenergetycznej 220 kv Byczyna - ortofotomapa. 21. Rysunek 21 Plan stacji elektroenergetycznej 400/220 kv Joachimów - ortofotomapa. 22. Rysunek 22 Plan stacji elektroenergetycznej 220 kv Bujaków - ortofotomapa. 23. Rysunek 23 Plan stacji elektroenergetycznej 400/110 kv Dobrzeń - ortofotomapa. 24. Rysunek 24 Plan stacji elektroenergetycznej 400/220/110 kv Wielopole - ortofotomapa. 25. Rysunek 25 Plan stacji elektroenergetycznej 220/110 kv Skawina - ortofotomapa. Strona 5 z 63

6 1 Informacje ogólne 1.1 Podstawowe elementy zakresu zamówienia Zespół Eksploatacyjny (ZES) - zespół pracowników uprawnionych i upoważnionych na określonym obszarze działania do wykonywania poleceń ruchowych służb dyspozytorskich oraz poleceń służb nadzoru eksploatacji, pozostających w określonej gotowości do ich realizacji, a także do realizacji prac eksploatacyjnych na urządzeniach PSE S.A. Celem zamówienia jest utworzenie na określonych stacjach elektroenergetycznych zaplecza dla Zespołów Eksploatacyjnych (ZES). Przedmiot zamówienia został podzielony na 5 Pakietów ( Pakiety zostały zobrazowane na rysunku nr 1 - lokalizacje stacji związanych z przedmiotem zamówienia wraz z wyznaczonymi obszarami). Szczegółowy zakres zamówienia dla każdego z pakietów określony został w rozdz Przedmiot zamówienia, w ramach każdego Pakietu, Wykonawca powinien zrealizować metodą kompleksową, co najmniej w następującym zakresie: 1) Opracowanie dokumentacji, projektów oraz wszelkich niezbędnych dokumentów wymaganych do realizacji przedmiotu zamówienia. 2) Uzyskanie wymaganych decyzji, zgód i pozwoleń w imieniu i na rzecz Zamawiającego, wymaganych do realizacji przedmiotu zamówienia. 3) Uzyskanie opinii Zamawiającego w zakresie opracowywanej dokumentacji oraz projektów. Realizacja przedmiotu zamówienia według przepisów ustawy Prawo Budowlane i przepisów związanych, aktualnych w okresie realizacji przedmiotu zamówienia. 4) Przeprowadzenie uzgodnień formalno-prawnych, wykonanie wymaganych dokumentów i opracowań w zakresie niezbędnym do wykonania i użytkowania inwestycji, uzyskanie prawomocnych i ostatecznych decyzji, w tym opracowań oraz decyzji środowiskowych (jeśli będą wymagane) i decyzji o pozwoleniu na budowę. 5) Wykonanie wszystkich prac budowlano-montażowych i instalacyjnych wraz z - dostawami -materiałów niezbędnych dla kompleksowej realizacji zadania. 6) Przeprowadzenie sprawdzeń pomontażowych. 7) Wykonanie dokumentacji powykonawczej dla każdej stacji elektroenergetycznej objętej przedmiotem zamówienia. 8) Zgłoszenie i zawiadomienie odpowiednich organów o zakończeniu inwestycji i uzyskanie w imieniu Zamawiającego wszelkich decyzji umożliwiających rozpoczęcie i prowadzenie eksploatacji budynków i budowli / w tym uzyskanie zgody na użytkowanie /. 9) Uzyskanie właściwych dokumentów w związku z koniecznością unieszkodliwienia materiałów i odpadów powstałych w trakcie prowadzonych prac wynikających z Ustawy o Strona 6 z 63

7 odpadach z dnia 12 grudnia 2012 r. (Dz. U. z 2013r. poz. 21). W rozumieniu ww. ustawy, Art.3, pkt. 3 ust.13) Wykonawca stanie się posiadaczem odpadów. 1.2 Obiekty objęte przedmiotem zamówienia Informacje ogólne Prace związane z dostosowaniem wybranych stacji elektroenergetycznych PSE S.A. dla potrzeb funkcjonowania Zespołów Eksploatacyjnych (zgodnie z zakresem określonym w dalszej części opracowania) zostały ujęte w następujące Pakiety: Pakiet I: 1) SE Miłosna (MIL) 2) SE Janów (JAN) 3) SE Płock (PLO) 4) SE Mory (MOR) 5) SE Ostrołęka (OST) 6) SE Rogowiec (ROG) Pakiet II: 1) SE Boguchwała (BGC) 2) SE Lublin Systemowa (LSY) 3) SE Ostrowiec (OSC) 4) SE Połaniec (PEL) 5) SE Rożki (ROZ) Pakiet III: 1) SE Łagisza (LAG) 2) SE Byczyna (BYC) 3) SE Joachimów (JOA) 4) SE Bujaków (BUJ) 5) SE Dobrzeń (DBN) 6) SE Wielopole (WIE) 7) SE Skawina (SKA) Pakiet IV: 1) SE Pątnów (PAT) 2) SE Wrocław (WRC) Pakiet V: 1) SE Bydgoszcz Zachód (BYD) 2) SE Gdańsk Błonia (GBL) 3) SE Olsztyn Mątki (OLM) 4) SE Słupsk (SLK) Informacje nt. podziału własności stacji wymagane do realizacji przedmiotu zamówienia zamieszczono w kolejnym rozdziale (1.2.2.). Strona 7 z 63

8 Rysunek 1 Mapa przedstawiająca lokalizację stacji objętych przedmiotem zamówienia. wraz z geograficznym przyporządkowaniem pakietów Lokalizacja stacji elektroenergetycznych objętych przedmiotem zamówienia. Informacje dotyczące podziału własności. Strona 8 z 63

9 Stacja elektroenergetyczna 400/220/110 kv Miłosna Adres: ul. Asfaltowa 13, Sulejówek, województwo mazowieckie, Obszar: PSE Centrum S.A. Stacja elektroenergetyczna 400/220/110 kv Miłosna, dla której skrót to MIL, jest napowietrzną stacją systemową. Została zbudowana w latach r. Stacja w całości stanowi własność PSE S.A. Rysunek 2 ortofotomapa - stacji elektroenergetycznej 400/220/110 kv Miłosna Stacja elektroenergetyczna 220/110 kv Janów Adres: ul. Rokicińska 144/148, Łódź, województwo łódzkie Strona 9 z 63

10 Obszar: PSE Centrum S.A. Stacja elektroenergetyczna 220/110 kv Janów dla której skrót to JAN, jest napowietrzną stacją systemową. Została zbudowana w latach r, kompleksowa modernizacja Stacja jest współdzielona z PGE Dystrybucja S.A. Informacje dotyczące podziału własności: Budynki - Własność PSE S.A. budynek technologiczny, budynek sprężarkowni, kiosk na sprzęt ppoż. Ogrodzenie - Własność PSE S.A. ogrodzenie w obrębie R220 kv. Rysunek 3 ortofotomapa stacji elektroenergetycznej 220/110 kv Janów Strona 10 z 63

11 Stacja elektroenergetyczna 400/110 kv Płock Adres: Proboszczowice, Kruszczewo 15, województwo mazowieckie Obszar: PSE Centrum S.A. Stacja elektroenergetyczna 400/110 kv Płock, dla której skrót to PLO, jest napowietrzną stacją systemową. Została zbudowana w latach , obecnie trwa rozbudowa stacji o pola 400 i 110kV AT-1. Stacja jest współdzielona z ENERGA-OPERATOR S.A. Oddział w Płocku. Budynki - Budynek nastawni - Wspólne użytkowanie z ENERGA Eksploatacja i Inwestycje sp. zoo. Rysunek 4 ortofotomapa stacji elektroenergetycznej 400/110 kv Płock Strona 11 z 63

12 Stacja elektroenergetyczna 220/110 kv Mory Adres: Warszawa, ul. Połczyńska 123, województwo mazowieckie Obszar: PSE Centrum S.A. Stacja elektroenergetyczna 220/110 kv Mory, dla której skrót to MOR, jest napowietrzną stacją systemową. Została zbudowana w latach , kompleksowa modernizacja zakończona w 2004 r. Stacja w całości PSE S.A. Stacja w całości stanowi własność PSE S.A. Rysunek 5 ortofotomapa stacji elektroenergetycznej 220/110 kv Mory Strona 12 z 63

13 Stacja elektroenergetyczna 220/110 kv Ostrołęka Adres: Ostrołęka, ul. Energetyczna 10, województwo mazowieckie Obszar: PSE Centrum S.A. Stacja elektroenergetyczna 220/110 kv Ostrołęka, dla której skrót to OST, jest napowietrzną stacją systemową. Została zbudowana w latach 1970, w latach rozbudowa. Stacja w całości stanowi własność PSE S.A. Rysunek 6 ortofotomapa stacji elektroenergetycznej 220/110 kv Ostrołęka Strona 13 z 63

14 Stacja elektroenergetyczna 400/220 kv Rogowiec Adres: Bełchatów, Kurnos k/bełchatowa, województwo łódzkie Obszar: PSE Centrum S.A. Stacja elektroenergetyczna 400/220 kv Rogowiec, dla której skrót to ROG, jest napowietrzną stacją systemową. Została zbudowana w latach r. Działki nr 409/6 i 409/7 właściciel Skarb Państwa, pozostałe Własność PSE S.A. Budynki - Wszystkie budynki, są własnością PSE S.A.. Budynek hydroforni ma być przejęty na majątek PSE S.A. od PGE Dystrybucja w roku Ogrodzenie - Ogrodzenie terenu stacji stanowi własność PSE S.A. Rysunek 7 ortofotomapa stacji elektroenergetycznej 400/220 kv Rogowiec Strona 14 z 63

15 Stacja elektroenergetyczna 220/110 kv Boguchwała Adres: Boguchwała, ul. Boczna Techniczna 6, województwo podkarpackie Obszar: PSE Wschód S.A. Stacja elektroenergetyczna 220/110 kv Boguchwała, dla której skrót to BGC, jest napowietrzną stacją systemową. Została zbudowana w latach 1952r. (modernizacja 1995, 2010). Stacja jest współdzielona z PGE Dystrybucja S.A. Oddział Rzeszów. Budynki - Budynki w całości stanowią własność PGE Dystrybucja S.A. Oddział Rzeszów oprócz kontenera ppoż. własność PSE S.A. Ogrodzenie - Ogrodzenie terenu rozdzielni 220 kv - własność PSE S.A. Pozostałe ogrodzenia własność PGE Dystrybucja S.A. Oddział Rzeszów. Rysunek 8 ortofotomapa stacji elektroenergetycznej 220/110 kv Boguchwała Strona 15 z 63

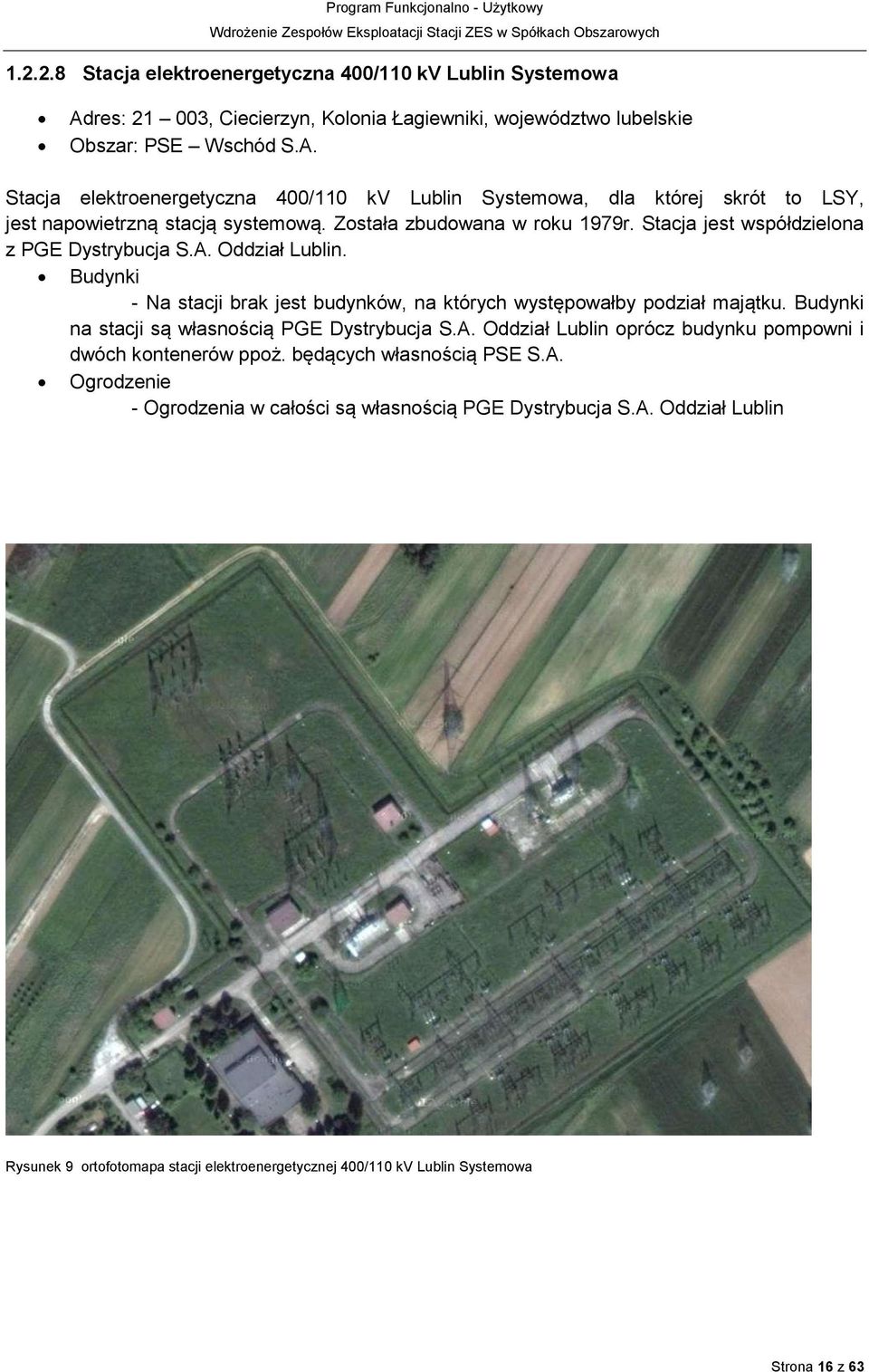

16 Stacja elektroenergetyczna 400/110 kv Lublin Systemowa Adres: , Ciecierzyn, Kolonia Łagiewniki, województwo lubelskie Obszar: PSE Wschód S.A. Stacja elektroenergetyczna 400/110 kv Lublin Systemowa, dla której skrót to LSY, jest napowietrzną stacją systemową. Została zbudowana w roku 1979r. Stacja jest współdzielona z PGE Dystrybucja S.A. Oddział Lublin. Budynki - Na stacji brak jest budynków, na których występowałby podział majątku. Budynki na stacji są własnością PGE Dystrybucja S.A. Oddział Lublin oprócz budynku pompowni i dwóch kontenerów ppoż. będących własnością PSE S.A. Ogrodzenie - Ogrodzenia w całości są własnością PGE Dystrybucja S.A. Oddział Lublin Rysunek 9 ortofotomapa stacji elektroenergetycznej 400/110 kv Lublin Systemowa Strona 16 z 63

17 Stacja elektroenergetyczna 400/110 kv Ostrowiec Adres: ul. Rudzka 111, Ostrowiec Świętokrzyski, województwo świętokrzyskie Obszar: PSE Wschód S.A. Stacja elektroenergetyczna 400/110 kv Ostrowiec, dla której skrót to OSC, jest napowietrzną stacją systemową. Została zbudowana w latach: R 110 kv 1970 r.; R 400 kv 1979 r. Stacja jest współdzielona z PGE Dystrybucja S.A. Oddział Skarżysko-Kamienna. Budynki - Budynki będące własnościa PSE S.A to: budynek sprężarkowni 400 kv, budynek pompowni ppoż., budynek kiosku zaworów oraz dwa kontenerowe kioski ppoż. Pozostałe budynki na terenie stacji stanowią własność PGE Dystrybucja S.A. Ogrodzenie - Ogrodzenie zewnętrzne rozdzielni 400 kv, oraz część wewnętrznego jest własnością PSE S.A. Pozostałe ogrodzenia są własnością PGE Dystrybucja S.A. Oddział Skarżysko-Kamienna. Rysunek 10 ortofotomapa stacji elektroenergetycznej 400/110 kv Ostrowiec Strona 17 z 63

18 Stacja elektroenergetyczna 400/220 kv Połaniec Adres: , Tursko Małe 65, województwo świętokrzyskie Obszar: PSE Wschód S.A. Stacja elektroenergetyczna 400/220 kv Połaniec, dla której skrót to PEL, jest napowietrzną stacją systemową. Została zbudowana w latach: R 400 kv ; R 220 kv- 1980r. Stacja w całości stanowi własność PSE S.A. Rysunek 11 ortofotomapa stacji elektroenergetycznej 400/220 kv Połaniec Strona 18 z 63

19 Stacja elektroenergetyczna 220/110 kv Rożki Adres: Rożki, Kowala, województwo mazowieckie Obszar: PSE Wschód S.A. Stacja elektroenergetyczna 220/110 kv Rożki, dla której skrót to ROZ, jest napowietrzną stacją systemową. Została zbudowana w latach: 1953 i r. Stacja jest współdzielona z PGE Dystrybucja S.A. Oddział Skarżysko-Kamienna. Budynki - Budynki w całości są własnością PGE Dystrybucja S.A. Oddział Skarżysko- Kamienna oprócz: kontenerowego budynku potrzeb własnych, 2 kiosków transformatorów TR 1 i TR 2 15/0,4 kv, kiosku ppoż. oraz budynku po byłej rozdzielni zasilającej układ chłodzenia AT1 i AT2 będących własnością PSE S.A, który podczas modernizacji stacji przeznaczony jest do likwidacji. Dwa budynki sprężarkowni należące do PGE Dystrybucja S.A. Oddział Skarżysko-Kamienna posadowione są na terenie PSE S.A. Ogrodzenie - Ogrodzenie zewnętrzne rozdzielni 220 kv jest własnością PSE S.A. Pozostałe ogrodzenia są własnością PGE Dystrybucja S.A. Oddział Skarżysko-Kamienna. Rysunek 12 ortofotomapa stacji elektroenergetycznej 220/110 kv Rożki Strona 19 z 63

20 Stacja elektroenergetyczna 400/220/110 kv Pątnów Adres: Konin, ul. Kazimierska 45, województwo wielkopolskie Obszar: PSE Zachód S.A. Stacja elektroenergetyczna 400/220/110 kv Pątnów, dla której skrót to PAT, jest napowietrzną stacją systemową. Została zbudowana w latach: r. działki nr 89/10 i 148/9 użytkowanie wieczyste. Stacja w całości PSE S.A. Rysunek 13 ortofotomapa stacji elektroenergetycznej 400/220/110 kv Pątnów Strona 20 z 63

21 Stacja elektroenergetyczna 400/110 kv Wrocław Adres: Krzyżowice ul. Energetyczna 3, Kobierzyce, województwo dolnośląskie Obszar: PSE Zachód S.A. Stacja elektroenergetyczna 400/110 kv Wrocław, dla której skrót to WRC, jest napowietrzną stacją systemową. Rozdzielnia 400 kv została zbudowana w 2012r. na działki nr 64/5; 64/6 oraz 84/4 i stanowi własność PSE S.A. Rozdzielnia 110 kv jest własnością TAURON Dystrybucja SA. Rysunek 14 ortofotomapa stacji elektroenergetycznej 400/110 kv Wrocław Strona 21 z 63

22 Stacja elektroenergetyczna 220/110 kv Bydgoszcz Zachód Adres: Lipniki, Białe Błota, ul. Energetyczna 1, województwo kujawsko-pomorskie Obszar: PSE Północ S.A. Stacja elektroenergetyczna 220/110 kv Bydgoszcz Zachód, dla której skrót to BYD, jest napowietrzną stacją systemową. Została zbudowana w 1981 r. Stacja jest współdzielona z ENEA-Operator Spółka z o.o. Oddział Dystrybucji Bydgoszcz. Budynki - Wszystkie budynki stacyjne są własnością PSE S.A. Ogrodzenie - Ogrodzenie stacji należy do PSE S.A. Rysunek 15 ortofotomapa stacji elektroenergetycznej 220/110 kv Bydgoszcz Zachód Strona 22 z 63

23 Stacja elektroenergetyczna 400/110 kv Gdańsk Błonia Adres: Gdańsk, ul. Tama Pędzichowska, województwo pomorskie Obszar: PSE Północ S.A. Stacja elektroenergetyczna 400/110 kv Gdańsk Błonia, dla której skrót to GBL, jest napowietrzną stacją systemową. Została zbudowana w 1975 r. Działki nr 200/3, 203/1, 203/2, 196/1, 197/1, 199/5, 198, 190/1, 190/2, 190/3, 177/4, 188/6, 188/8, 200/2, 201, 194/1, 188/7, 298, 305, 306, 307, 276, Użytkowanie wieczyste PSE SA, 202/1 - Własność Gminy Miasta Gdańska, 176/4, 178/1, 193/2, 283/1, 297/1, 276/5, 283/6, 284, 282/4, 276/3 - Własność Skarbu Państwa. Budynek nastawni własność PSE S.A. Rysunek 16 ortofotomapa stacji elektroenergetycznej 400/110 kv Gdańsk Błonia Strona 23 z 63

24 Stacja elektroenergetyczna 400/220/110 kv Olsztyn Mątki Adres: Jonkowo, Mątki 6b, województwo warmińsko-mazurskie Obszar: PSE Północ S.A. Stacja elektroenergetyczna 400/220/110 kv Olsztyn Mątki, dla której skrót to OLM, jest napowietrzną stacją systemową. Została zbudowana w 1992r, (w roku 2006 uruchomiono linię 220 kv Olsztyn Mątki -Olsztyn 1. Stacja w całości PSE S.A. Rysunek 17 ortofotomapa stacji elektroenergetycznej 400/220/110 kv Olsztyn Mątki Strona 24 z 63

25 Stacja elektroenergetyczna 400/110 kv Słupsk Adres: Wierzbięcin, Słupsk, województwo pomorskie Obszar: PSE Północ S.A. Stacja elektroenergetyczna 400/110 kv Słupsk, dla której skrót to SLK, jest napowietrzną stacją systemową. Została zbudowana w 2000r. Stacja jest współdzielona z ENERGA- Operator S.A. / Oddział Słupsk. Stacja w całości PSE S.A. Rysunek 18 ortofotomapa stacji elektroenergetycznej 400/110 kv Słupsk Strona 25 z 63

26 Stacja elektroenergetyczna 400/220/1101 kv Łagisza Adres: Będzin, ul. Pokoju 18, województwo śląskie Obszar: PSE Południe S.A. Stacja elektroenergetyczna 400/220/110 kv Łagisza, dla której skrót to LAG, jest napowietrzną stacją systemową. Została zbudowana w 1948 r., rozbudowa i modernizacja 2009 r. Działki nr 1902/34,1902/33, 1902/32, 1902/29 - użytkowanie wieczyste TAURON Wytwarzanie S.A. Budynki - Budynek GIS 400kV, budynek GIS 220kV, pompowni, kiosk zaworów, technologiczny, potrzeb własnych, nastawni są własnością PSE S.A. Budynek sprężarkowni na terenie rozdzielni 110 kv jest własnością TAURON Dystrybucja S.A. Budynek nastawni na rozdzielni 220 kv w którym mają być zlokalizowane pomieszczenia dla ZES leży na działce nie będącej własnością PSE S.A. Ogrodzenie - Ogrodzenie rozdzielni 400 i 220 kv własność PSE S.A., ogrodzenie rozdzielni 110 kv własność TAURON Dystrybucja S.A. Rysunek 19 ortofotomapa stacji elektroenergetycznej 400/220/110 kv Łagisza Strona 26 z 63

27 Stacja elektroenergetyczna 220 kv Byczyna Adres: Jaworzno A. Rapackiego 2, województwo śląskie Obszar: PSE Południe S.A. Stacja elektroenergetyczna 220 kv Byczyna, dla której skrót to BYC, jest napowietrzną stacją systemową. Została zbudowana w latach: 1975/76 r. Działki nr 1124/6, 1124/4, 1124/14, 3734/7, 3736/13, 3736/15, 3734/12, 3734/10, 3729/5, 3725/10, 3734/4, 3725/5, 3725/7, 3743/5, 3734/5, 3735/4, 3729/2, 3736/11, 3736/17, 3735/8, 3735/12 -właściciel prywatny, działka nr 1114/1 - stan nieustalony. Budynki nastawni, akumulatorni i sprężarkowni - Własność PSE S.A. Ogrodzenie - Ogrodzenie stacji należy do PSE S.A. Rysunek 20 ortofotomapa stacji elektroenergetycznej 220 kv Byczyna Strona 27 z 63

28 Stacja elektroenergetyczna 400/220 kv Joachimów Adres: ul Olsztyn k. Częstochowy, Przymiłowice 175 k. Olsztyna - województwo śląskie Obszar: PSE Południe S.A. Stacja elektroenergetyczna 400/220 kv Joachimów, dla której skrót to JOA, jest napowietrzną stacją systemową. Została zbudowana w 1963 r., modernizacja 2003 r. Stacja w całości PSE S.A. Rysunek 21 ortofotomapa stacji elektroenergetycznej 400/220 kv Joachimów Strona 28 z 63

29 Stacja elektroenergetyczna 220 kv Bujaków Adres: Kobiernice, ul. Mokra 13, województwo małopolskie Obszar: PSE Południe S.A. Stacja elektroenergetyczna 220 kv Bujaków, dla której skrót to BUJ, jest napowietrzną stacją systemową. Została zbudowana w 1978 r., modernizacja montaż SSiN w latach Stacja w całości PSE S.A. Rysunek 22 ortofotomapa stacji elektroenergetycznej 220 kv Bujaków Strona 29 z 63

30 Stacja elektroenergetyczna 400/110 kv Dobrzeń Adres: Dobrzeń Mały, ul. Opolska 135, województwo dolnośląskie Obszar: PSE Południe S.A. Stacja elektroenergetyczna 400/110 kv Dobrzeń, dla której skrót to DBN, jest napowietrzną stacją systemową. Została zbudowana w latach: , modernizacja rozdz. 110 kv r., modernizacja rozdz. 400 kv r. Stacja w całości jest własnością PSE S.A. Rysunek 23 ortofotomapa stacji elektroenergetycznej 400/110 kv Dobrzeń Strona 30 z 63

31 Stacja elektroenergetyczna 400/220/110 kv Wielopole Adres: Rybnik, ul. Lipowa 2, województwo śląskie Obszar: PSE Południe S.A. Stacja elektroenergetyczna 400/220/110 kv Wielopole, dla której skrót to WIE, jest napowietrzną stacją systemową. Została zbudowana w latach: rozdz.110 kv 1971 r., rozdz. 220 kv r., rozdz. 400 kv 1981 r., modernizacja rozdz. 110kV 2003 r., modernizacja rozdz. 220 kv 2005 r.., modernizacja rozdz. 400 kv 2005 r.. Stacja w całości PSE S.A. z wyjątkiem budynków warsztatowych i magazynowych TAURON Dystrybucja S.A. zlokalizowanych w obrębie ogrodzenia własności PSE S.A. Budynek wiaty w którym ma być zlokalizowany garaż leży na działce nie będącej własnością PSE S.A. Rysunek 24 ortofotomapa stacji elektroenergetycznej 400/220/110 kv Wielopole. Strona 31 z 63

32 Stacja elektroenergetyczna 220/110 kv Skawina Adres: Skawina, ul. Piłsudskiego 10, województwo małopolskie Obszar: PSE Południe S.A. Stacja elektroenergetyczna 220/110 kv Skawina, dla której skrót to SKA, jest napowietrzną stacją systemową. Została zbudowana w latach: 1957/58. Rozbudowa rozdz. 110 kv 2008r. Stacja dzielona z Elektrownią Skawina S.A. Budynki - Budynki sprężarkowni 110 kv i 220 kv - własność PSE S.A. - Pozostałe budynki - Elektrowni Skawina S.A. Ogrodzenie - Ogrodzenie rozdzielni 220 kv i 110 kv od strony południowej, wschodniej i zachodniej jest własnością PSE S.A. Od strony północnej jest własnością Elektrowni Skawina S.A. Rysunek 25 ortofotomapa stacji elektroenergetycznej 220/110 kv Skawina. Ortofotomapy przedstawione w dokumencie pochodzą z portalu Google. 1.3 Szczegółowy zakres przedmiotu zamówienia Zakres przedmiotu zamówienia PF-U zawiera wymagania techniczne, funkcjonalne i użytkowe, które powinny być spełnione przez Wykonawcę przy realizacji przedmiotu zamówienia, w ramach każdego Pakietu. W przypadku, gdy na etapie postępowania o udzielenie zamówienia Wykonawca otrzymał od Zamawiającego jakąkolwiek dokumentację lub dane, dotyczące przedmiotu zamówienia, obowiązkiem Wykonawcy jest ich weryfikacja i w przypadku stwierdzonych wad Strona 32 z 63

33 i rozbieżności w stosunku do wymagań przedmiotu zamówienia naniesienie poprawek lub uzupełnień. Za dokumentację taką Wykonawca ponosi pełną odpowiedzialność, a jakiekolwiek uchybienia w niej nie mogą być podstawą dla Wykonawcy do jakichkolwiek roszczeń w stosunku do Zamawiającego. Wykonawca zobowiązany jest, jeśli okaże się konieczne w wyniku naniesionych poprawek i uzupełnień, do uzyskania opinii Zamawiającego. Przed przystąpieniem do zadania, Wykonawca zobowiązany jest do przeprowadzenia inwentaryzacji stanu istniejącego, w zakresie utworzenia zaplecza dla Zespołów Eksploatacyjnych (ZES). Zakres przedmiotu zamówienia, w ramach każdego Pakietu, obejmuje: 1) Opracowanie wszelkich niezbędnych dokumentów i projektów, uzyskania w imieniu Zamawiającego wszelkich decyzji i pozwoleń wymaganych do realizacji przedmiotu zamówienia jako: a) wykonanie projektu budowlanego dla całości przedmiotu zamówienia i uzyskanie opinii Zamawiającego; b) realizacja przedmiotu zamówienia według przepisów ustawy Prawo Budowlane i przepisów związanych, aktualnych w okresie realizacji przedmiotu zamówienia; c) projekt budowlany do uzgodnień należy dostarczyć do PSE S.A. w wersji papierowej w liczbie 5 egz. oraz w wersji elektronicznej w formacie PDF i edytowalnej z możliwością wydruku; d) przeprowadzenie uzgodnień formalno-prawnych w zakresie niezbędnym do wykonania inwestycji, wykonanie dokumentów i opracowań, w tym opracowań środowiskowych i uzyskanie ostatecznej decyzji, itp. W każdym przypadku Wykonawca odpowiedzialny jest za uzyskanie wszelkich dokumentów i decyzji. 2) Wykonanie niezbędnych badań geotechnicznych wraz z oceną. 3) Uzyskanie pozwolenia na użytkowanie. 4) Wykonanie kompletnego projektu wykonawczego dla całości przedmiotu zamówienia wraz z uzgodnieniem z Zamawiającym. Projekt wykonawczy do uzgodnień należy dostarczyć do PSE S.A. w wersji papierowej w liczbie 5 egz. oraz w wersji elektronicznej w formacie PDF i edytowalnej z możliwością wydruku. 5) Wykonanie wszelkich prac budowlano montażowych, konstrukcyjnych i instalacyjnych zgodnie z projektem wykonawczym i programem realizacji w zakresie wymaganym dla zrealizowania przedmiotu zamówienia. 6) Wykonanie prób i pomiarów zamontowanych instalacji. 7) Wykonanie dokumentacji powykonawczej w zakresie realizacji zadania. 8) Przekazanie do odbioru budynków i kontenerów, będących zakresem prac. Dostarczenie wszystkich niezbędnych dokumentów (projekt powykonawczy, dokumentacja urządzeń DTR, wyniki badań odbiorczych, atesty, gwarancje, instrukcje obsługi, instrukcji eksploatacji stacji, itp.) obejmujących przedmiot zamówienia i zawartych w umowie na realizację przedmiotu zamówienia. 9) Zgodnie z Rozporządzeniem Ministra Środowiska opracowanie dokumentacji zgłoszeniowej w sprawie rodzajów instalacji, których eksploatacja wymaga zgłoszenia, z uwzględnieniem wymagań dotyczących zgłoszenia instalacji wytwarzających pole elektromagnetyczne. 10) Uzyskanie niezbędnych pozwoleń wymaganych do rozpoczęcia eksploatacji i przekazanie całości wdrożonego przedmiotu zamówienia do eksploatacji (początek okresu Strona 33 z 63

34 gwarancji - po odbiorze całości przedmiotu zamówienia oraz po przeprowadzeniu jednomiesięcznej eksploatacji próbnej). 11) Uzyskanie właściwych dokumentów w związku z koniecznością unieszkodliwienia materiałów i odpadów powstałych w trakcie prowadzonych prac wynikających z Ustawy o odpadach z dnia 12 grudnia 2012 r. (Dz. U. z 2013r. poz. 21). W rozumieniu ww. ustawy, Art.3, pkt. 3 ust.13) Wykonawca stanie się posiadaczem odpadów. 12) Wykonanie wszystkich prac niezbędnych dla realizacji przedmiotu zamówienia wynikających wymaganych funkcjonalności pracy urządzeń stacji zgodnie z PF-U, zatwierdzonym projektem wykonawczym oraz obowiązującymi przepisami, IRiESP (Instrukcja Ruchu i Eksploatacji Sieci Przesyłowej), normami krajowymi i międzynarodowymi oraz standardami PSE S.A Okres realizacji przedmiotu zamówienia Realizacja przedmiotu zamówienia powinna odbywać się zgodnie z harmonogramem rzeczowym (dla każdego Pakietu jest odrębny harmonogram) załączonym do wzoru umowy (Część IV SIWZ). 1.4 Aktualne uwarunkowania wykonania przedmiotu zamówienia Prace budowlane dotyczące dostosowania stacji do umiejscowienia siedzib Zespołów Eksploatacyjnych (ZES) na terenach wskazanych dla wytypowanych stacji elektroenergetycznych powinny być wykonane przez jednego Wykonawcę, w ramach każdego Pakietu,który odpowiada za doprowadzenie do pełnej realizacji przedmiotu zamówienia. Na etapie wykonywania projektów wykonawczych Wykonawca jest zobligowany do wykonania wizji lokalnej na terenie przedmiotowych stacji celem określenia szczegółowych miejsc posadowienia kontenerów i elementów będących przedmiotem zamówienia. Na terenie stacji znajdują się instalacje energetyczne. W związku z tym na Wykonawcy ciąży obowiązek przeprowadzenia prac zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 17 września 1999 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach i instalacjach energetycznych (obowiązuje do r.) oraz Rozporządzeniem Ministra Gospodarki z dnia 28 marca 2013 r. w sprawie bezpieczeństwa i higieny pracy przy urządzeniach energetycznych (obowiązuje od dnia r.). Szczegółowe zasady organizacji pracy na terenie obiektów stacyjnych określa obowiązująca w PSE S.A. Instrukcja bhp przy urządzeniach i instalacjach elektroenergetycznych. 1.5 Informacje podstawowe dotyczące terenu i wymagań środowiskowych dotyczy wszystkich Pakietów Ukształtowanie terenu W trakcie prowadzenia robót budowlano montażowych, związanych z przedmiotem zamówienia, należy wykonać wyrównanie terenu i wywieźć z obszaru prowadzonych robót nadmiar ziemi pochodzącej z niwelacji, wykopów pod fundamenty i kanałów kablowych jeśli takie będą Warunki środowiskowe Zgodnie ze standardami PSE S.A. dla stacji elektroenergetycznej należy spełnić wymagania środowiskowe. Strona 34 z 63

35 1.5.3 Zagadnienia dotyczące ochrony środowiska Zastosowane rozwiązania konstrukcyjne i technologiczne powinny zapewnić spełnienie wymagań ochrony środowiska. W okresie trwania budowy i wykonywania robót wykończeniowych Wykonawca powinien: 1) Utrzymywać teren budowy i wykopy w stanie bez wody stojącej. 2) Stosować się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół terenu budowy oraz unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie jego sposobu działania. Wykonawca powinien zwracać uwagę na lokalizację baz, warsztatów, magazynów, składowisk i dróg dojazdowych oraz podejmować odpowiednie środki ostrożności przed: 1) Zanieczyszczeniem zbiorników i cieków wodnych płynami lub substancjami toksycznymi. 2) Zanieczyszczeniem powietrza pyłami i gazami. 3) Możliwością powstania pożaru. 1.6 Organizacja robót budowlanych dotyczy wszystkich Pakietów Organizacja robót budowlanych Organizacja robót budowlanych musi być dostosowana do zakresu i harmonogramu realizacji przedmiotowego zamówienia. Organizację tych robót musi wykonać Wykonawca w porozumieniu z Zamawiającym. Place budowy winny zostać zabezpieczone ogrodzeniami tymczasowymi z siatek PVC Zaplecze dla potrzeb Wykonawcy Jeśli zachodzi taka potrzeba, na czas budowy Wykonawca we własnym zakresie zobowiązany jest do wykonania zaplecza socjalnego, w tym sanitariaty dla pracowników zgodnie z odpowiednimi wymaganiami. Ścieki sanitarne należy odprowadzić do istniejącej kanalizacji sanitarnej. Zaplecze budowy, może być zlokalizowane na terenie stacji, poza ruchem elektrycznym i w miejscu nie utrudniającym prowadzenie prac bieżących na stacji. Miejsce wyznaczone dla zaplecza socjalnego musi uzyskać zgodę Zamawiającego. Zorganizowanie zaplecza należy do Wykonawcy. Teren zaplecza musi być ogrodzony. Wykonanie drogi dojazdowej należy do Wykonawcy. Zasilanie zaplecza jak również placu budowy Wykonawca wykona we własnym zakresie. Na czas budowy Wykonawca zainstaluje własną rozdzielnię dla zasilania placu budowy. Instalacje elektryczne dla potrzeb budowy muszą odpowiadać PN-IEC : Zabezpieczenie interesów osób trzecich Teren prowadzenia robót budowlanych powinien zostać ogrodzony i/lub oznaczony w sposób zapewniający bezpieczeństwo osób korzystających z pozostałej części obiektu stacyjnego. Zasięgi przestrzennej uciążliwości związane z lokalizacją i funkcjonowaniem przedmiotu zamówienia nie mogą przekroczyć granic terenu będącego w dyspozycji Zamawiającego. Wykonawca jest zobowiązany do szczegółowego oznaczenia instalacji i urządzeń, wskazanych przez Zamawiającego przy przekazywaniu placu budowy i zabezpieczenia ich przed Strona 35 z 63

36 uszkodzeniem, a także do natychmiastowego powiadomienia inspektora nadzoru i właściciela instalacji i urządzeń, jeżeli zostaną przypadkowo uszkodzone w trakcie realizacji robót. Wykonawca odpowiada również za przestrzeganie przepisów i ochronę własności prywatnej i publicznej i jest zobowiązany do prowadzenia uzgodnień z właścicielem stacji lub jego przedstawicielem, którego dobra mogą być związane z koniecznością przeprowadzenia prac wymaganych dla realizacji przedmiotu zamówienia. W przypadku naruszenia interesów osób trzecich w wyniku prowadzenia przez Wykonawcę robót budowlanych lub zaniechania czynności zabezpieczających, odpowiedzialność prawną i finansową ponosi Wykonawca. Dotyczy to pracowników i klientów firm prowadzących działalność na terenie obiektu. Wykonawca winien posiadać ubezpieczenie na prowadzony rodzaj działalności budowlanej. Zakres ubezpieczenia podany jest we wzorze umowy. Wykonawca na własny koszt pokryje powstałe w czasie trwania robót wszelkie szkody związane z realizacją przedmiotu zamówienia Warunki bezpieczeństwa pracy Wykonawca bezpośrednio po zawarciu kontraktu na realizację przedmiotu zamówienia opracuje informację dotyczącą bezpieczeństwa i ochrony zdrowia, a bezpośrednio przed wejściem na budowę plan bezpieczeństwa i ochrony zdrowia. Przed przystąpieniem do robót wszyscy pracownicy muszą zostać przeszkoleni i pouczeni o zasadach poruszania się i pracy na terenie obiektów energetycznych oraz wyposażeni w odzież ochronną i pozostały sprzęt ochrony osobistej tj. kaski, rękawice, okulary ochronne itp. wynikające ze specyfiki prowadzenia różnego rodzaju robót budowlano-montażowych. Organizacja prac związanych z wprowadzeniem i pracą sprzętu zmechanizowanego na terenie obiektów stacyjnych wymaga szczegółowych uzgodnień z Zamawiającym, którego w tym zakresie będą reprezentowały Spółki Obszarowe (PSE Wschód S.A, PSE Zachód S.A, PSE Południe S.A., PSE Północ S.A. i PSE Centrum S.A.). Szczególną uwagę należy zwracać na pracę dźwignic przy urządzeniach będących pod napięciem oraz pod oszynowaniem i liniami wysokiego napięcia. Na teren stacji samochody ciężarowe przywożące materiały budowlane oraz aparaturę lub odwożące elementy i materiały zbędne muszą poruszać się po wyznaczonych i oznakowanych trasach. Stacja i wychodzące linie będą częściowo lub w pełni pod napięciem, należy zatem zachować szczególną ostrożność, a wszelkie prace prowadzić pod ścisłym nadzorem służb BHP Zamawiającego i Wykonawcy. Miejsca prowadzenia prac budowlanych należy wygrodzić od pozostałej części stacji znajdującej się pod napięciem w sposób zapewniający bezpieczeństwo pracujących ludzi. Samochody wjeżdżające na teren gdzie mogą wystąpić zbliżenia do urządzeń pod napięciem, powinny być pilotowane przez upoważnionych pracowników Zamawiającego od bramy do miejsca pracy. Część prac będzie zaliczana do prac na wysokości, dla których obowiązują stosowne wymagania i ograniczenia jak np. pogodowe. Strona 36 z 63

37 Instalacje elektryczne dla potrzeb budowy muszą odpowiadać PN-IEC : Zasady ogólne dla wykonawstwa i dostaw Wszelkie prace budowlano montażowe należy zrealizować w oparciu o dokumentację projektową wykonawczą. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z dokumentacją projektową. Prace powinny być wykonane pod względem jakości zgodnie z aktualnymi osiągnięciami wiedzy i techniki oraz obowiązującymi w Polsce normami, Warunkami Technicznymi Wykonania i Odbioru Robót Elektrycznych, a także zasadami zarządzania jakością wynikającymi z norm ISO. Wszystkie prace powinny być wykonane przez wykwalifikowanych wykonawców zatrudniających wykwalifikowaną siłę roboczą i powinny być wykonywane zgodnie z aktualnym Prawem Budowlanym i obowiązującymi na danym terenie przepisami i zarządzeniami w zakresie architektury. Wykonawca zobowiązany jest znać wszelkie przepisy, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych przepisów podczas prowadzenia robót. Wszystkie materiały (tzn. materiały budowlane, urządzenia i aparatura) użyte do realizacji przedmiotu zamówienia muszą być zgodne z dokumentacją projektową, z aktualnymi Polskimi Normami wymaganymi do stosowania przez PSE S.A., Świadectwami Zgodności i powinny być fabrycznie nowe i wolne od wad. Wszystkie materiały muszą być dostarczone, składowane i instalowane według instrukcji i zaleceń producentów. Wykonawca jest odpowiedzialny za właściwe składowanie materiałów. Nie dopuszcza się wykorzystywania w realizacji przedmiotu zamówienia materiałów uszkodzonych. Wykonawca jest odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty odbioru końcowego. Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwość do robót. Miejsca czasowego składowania materiałów powinny być zlokalizowane w obrębie terenu budowy. Wykonawca jest zobowiązany podać na etapie projektu wykonawczego dane dotyczące zastosowanych materiałów. Powinien podać oznaczenie i normę dla poszczególnych materiałów, producenta i klasę lub gatunek jakości stosowanych materiałów budowlanych. Zmiana rodzaju materiałów wymaga akceptacji Zamawiającego. Wszystkie materiały i wyspecyfikowane artykuły powinny być widocznie oznakowane z wyspecyfikowanym lub z towarzyszącym świadectwem producenta informującym, że materiały spełniają wymagania obowiązujących norm i standardów. Strona 37 z 63

38 1.7 Gospodarowanie odpadami i utylizacja - dotyczy wszystkich Pakietów Wykonawca staje się wytwórcą odpadów powstałych podczas wykonywania niniejszego przedsięwzięcia inwestycyjnego. Wszystkie obowiązki i prawa z tym związane spadają na Wykonawcę, który jest odpowiedzialny za ich utylizacje. Wykonawca zobowiązany jest do prowadzenia racjonalnej gospodarki odpadami zgodnie z głównym aktem prawnym regulującym problem gospodarki odpadami - Ustawy o odpadach z dnia 12 grudnia 2012 r. (Dz. U. z 2013r. poz. 21), w tym między innymi należy również zgodnie z zasadami racjonalnej gospodarki odpadami przewidzieć odpowiednie kontenery na odpady. Należy prowadzić ich segregację. 1.8 Wyłączenia - dotyczy wszystkich Pakietów Podczas realizacji przedmiotu zamówienia nie przewiduje się wyłączeń na przedmiotowych stacjach elektroenergetycznych objętych niniejszym przedmiotem zamówienia. 2 Opis wymagań w stosunku do przedmiotu zamówienia - dotyczy wszystkich Pakietów W celu zapewnienia realizacji przedmiotu zamówienia oraz realizacji wymaganych funkcji należy przewidzieć odpowiedni zakres prac dostaw i usług zgodnie z zakresem przedmiotu zamówienia. 2.1 Wymagania w zakresie programu realizacji przedmiotu zamówienia Program realizacji przedmiotu zamówienia powinien zawierać co najmniej: Termin realizacji projektów wykonawczych. Termin wykonania poszczególnych prac obejmujących zamówienie. Termin zgłoszenia odbioru przedmiotu zamówienia i przekazanie całości do eksploatacji. 2.2 Wymagania w zakresie dokumentacji projektowej Dokumentację projektową, w tym projekty wykonawcze, należy opracować w języku polskim z uwzględnieniem wymagań technicznych zawartych w PF-U wraz z wymaganiami technicznymi i funkcjonalnymi zawartymi w standardach PSE S.A. i przedmiotowych normach oraz z uwzględnieniem odpowiednich zapisów w umowie i warunków zawartych w uzyskanych opiniach i uzgodnieniach i szczegółowych wytycznych Zamawiającego. W dokumentacji projektowej należy umieścić: 1) Opisy techniczne. Spisy zawartości. Kopie niezbędnych dokumentów zezwalających na rozpoczęcie prac oraz kopie i zestawienia innych istotnych dokumentów. Określenie granic zakresu prac objętych zamówieniem. 2) Wykonane projekty branżowe przez osoby z uprawnieniami. 3) Rysunki wykonawcze prac w tym między innymi: Strona 38 z 63

39 - schematy montażowe, zestawienia materiałów oraz zestawienie danych technicznych poszczególnych materiałów. W wymienionych projektach i rysunkach należy umieścić elementy, detale i przekroje niezbędne do prac montażowych oraz kontroli jakości wykonywanych prac. DTR urządzeń dostarczanych przez Wykonawcę należy opracować w języku polskim. Do DTR należy załączyć: schematy, rysunki, wykresy, charakterystyki, zdjęcia, które w sposób jednoznaczny określą warunki i wymagania producenta materiałów. Projekty wykonawcze do uzgodnień należy dostarczyć w wersji papierowej w liczbie 5 egz. oraz w wersji elektronicznej w formacie PDF z możliwością wydruku. Akceptowanie przez Zamawiającego projektu nie zwalnia Wykonawcy od odpowiedzialności za zrealizowanie przedmiotu zamówienia poprawnie pod względem technicznym, ruchowo eksploatacyjnym i pod względem wymagań środowiskowych Część opisowa i wymogi dotyczące dokumentacji Projekty powykonawcze należy dostarczyć w wersji papierowej w liczbie 5 egz., w wersji elektronicznej w formacie PDF z możliwością wydruku i w wersji elektronicznej w formacie źródłowym (edytowalnym Word, Excel, AutoCAD, itp.) Dokumentacja powinna zawierać klauzulę zgody projektanta na wykorzystanie rysunków i plików źródłowych do nanoszenia zmian i aktualizowania dokumentacji w przyszłości. Dokumentację powykonawczą należy przedłożyć Zamawiającemu do zaopiniowania. Pozytywna opinia projektu przez Zamawiającego nie zwalnia Wykonawcy od odpowiedzialności za zrealizowanie przedmiotu zamówienia poprawnie pod względem technicznym, ruchowo - eksploatacyjnym i pod względem wymagań środowiskowych. Dokumentacja powinna zawierać między innymi: 1) Program realizacji przedmiotu zamówienia oraz technologię realizacji prac objętych przedmiotem zamówienia. 2) Analizy, wyniki pomiarów i obliczenia potwierdzające spełnienie wymagań PF-U i przywołanych norm. 3) Aktualne mapy zasadnicze stacji. Wymagane przez Zamawiającego okresy na przeprowadzenie uzgodnień oraz akceptacji dokumentacji zawarte są we Wzorze Umowy wraz z Załącznikami. 3 Wymagania podstawowe w zakresie realizacji prac budowlano - montażowych - dotyczy wszystkich Pakietów W zakresie zagospodarowania terenu budowy należy spełnić wymagania zawarte w niniejszym PF-U oraz wymagania wynikające z rozwiązań technologicznych oraz z rozwiązań istniejących, współpracujących i odpowiadających wymaganiom zawartym w Standardowych Specyfikacjach Funkcjonalnych (2.1 Stacje elektroenergetyczne najwyższych napięć; Standardowe wymagania budowlane dla obiektów stacyjnych należących do PSE S.A.) i w Standardowych Specyfikacjach Technicznych PSE S.A., oraz w odpowiednich normach i przepisach. Strona 39 z 63

40 Wykonawca jest odpowiedzialny za dobór i jakość materiałów, oraz za prawidłowość przyjętych rozwiązań. Dobór materiałów i rozwiązań należy uzgodnić na etapie projektu wykonawczego z Zamawiającym. Prace montażowe i budowlane muszą być prowadzone w sposób pozwalający na prawidłowe funkcjonowanie stacji elektroenergetycznych objętych przedmiotem zamówienia. 3.1 Wymagania techniczne i podstawowe założenia techniczne - dotyczy wszystkich Pakietów W ramach realizacji przedmiotu zamówienia przewiduje się wykonanie m.in.: Garaż (ocieplany na dwa samochody); Kontener BHP; Garaż z pomieszczeniem na sprzęt BHP. Szczegółowy zakres prac zamieszczono w rozdziałach poniżej Wymagania techniczne dotyczące Garażu Wymagania szczegółowe dotyczące konstrukcji: szerokość - ok. 6,0 m; długość - ok. 6,5 m; wysokość (front) - ok. 3,5 m; wysokość wjazdu - ok. 3 m; Konstrukcja: stalowa o orientacyjnych wymiarach posadowienia licząc po wewnętrznym obrysie 6,5m x 6m pomalowana farbą podkładową, pokryta blachą ocynkowaną (ogniową) pierwszego gatunku, blacha - ocynkowana (trapez - na bokach t7, na dachu t14). Blacha do konstrukcji mocowana jest nitami, natomiast gotowe elementy skręcane są ze sobą za pomocą śrub, ściany dwuwarstwowe ocieplane. Garaż dwustanowiskowy, uziemiony wyposażony jest w bramy uchylne, zamek z kluczami. Podłoga: wylewka betonowa ocieplana. Dach: spad do tyłu, dach wyposażony w rynny odprowadzające wodę, blacha - trapez t14. ocynkowana Ściany: blacha trapezowa T7 (kolorystyka do uzgodnienia), wykończenie panele PCV (kolorystyka do uzgodnienia), izolowane termicznie. Bramy: pokryte blachą akrylową, brama uchylna 2 sztuki. Instalacja elektryczna: Przyłącze puszkowe lub gniazdo 380V/16A lub 32A, wewnątrz skrzynka bezpiecznikowa z bezpiecznikami przeciążeniowymi i różnicowoprądowe gniazda wtykowe 230 V ilość do uzgodnienia, oświetlenie w każdym pomieszczeniu zgodne ze standardem oświetlenia pomieszczeń. Dodatkowe wyposażenie: Ogrzewanie i rodzaj ocieplenia, ilość grzejników powinno być tak dobrane aby temperatura w garażu nie była niższa niż 5 C, z możliwością regulacji temperatury Strona 40 z 63

41 pomieszczenia. Wszelkie parametry termoizolacji i zastosowanej technologii, przedstawi wykonawca na etapie projektu wykonawczego Wymagania techniczne dotyczące Kontenera BHP Wymagania szczegółowe dotyczące konstrukcji: szerokość - ok. 2,45 m; długość - ok. 4, 5 m; wysokość (front) - ok. 2,7 m. Konstrukcja: wykonana z profili stalowych o orientacyjnych wymiarach posadowienia licząc po wewnętrznym obrysie 4,5m x 2,45m, zimno giętych oraz stalowych słupów usytuowanych w narożach kontenera, całość zabezpieczona antykorozyjnie lakierami podkładowymi oraz nawierzchniowymi poliuretanowymi (kolorystyka do uzgodnienia). Podłoga: wylewka betonowa ocieplana. Dach: od zewnątrz blacha ocynkowana, izolacja termiczna płyta OSB, wykończenie panele PCV. Ściany: blacha trapezowa T6 (kolorystyka do uzgodnienia), wykończenie panele PCV (kolorystyka do uzgodnienia). Dłuższa ściana winna posiadać dodatkowe wzmocnienie, które umożliwi zawieszenie płyt z uchwytami na sprzęt BHP (drążki, uziemiacze, tabliczki, sprzęt wygradzania miejsc pracy, itp.). Ściany izolowane termicznie. Drzwi: stalowe termoizolowane, zamykane na klucz, lakierowane (kolor do uzgodnienia). Instalacja elektryczna: przyłącze puszkowe lub gniazdo 380V/16A lub 32A, wewnątrz skrzynka bezpiecznikowa z bezpiecznikami przeciążeniowymi i różnicowo prądowe gniazda wtykowe 230 V ilość do uzgodnienia, oświetlenie w każdym pomieszczeniu zgodne ze standardem oświetlenia pomieszczeń. Dodatkowe wyposażenie: grzejnik elektryczny wiszący. Ogrzewanie i rodzaj ocieplenia, ilość grzejników powinno być tak dobrane aby temperatura w kontenerze BHP nie była niższa niż 5 C, z możliwością regulacji temperatury pomieszczenia. Wszelkie parametry termoizolacji i zastosowanej technologii, przedstawi wykonawca na etapie projektu wykonawczego Wymagania techniczne dotyczące Garażu z Pomieszczeniem BHP Wymagania szczegółowe dotyczące konstrukcji: szerokość - ok. 6,0 m; długość - ok. 9,5 m wysokość (front) - ok. 3,5 m; wysokość wjazdu - ok. 3 m; Konstrukcja: stalowa o orientacyjnych wymiarach posadowienia licząc po wewnętrznym obrysie 9,5m x 6m pomalowana farbą podkładową, pokryta blachą ocynkowaną (ogniową) pierwszego gatunku, blacha - ocynkowana (trapez - na bokach t7, na dachu t14). Blacha do konstrukcji mocowana jest nitami, natomiast gotowe elementy skręcane są ze sobą za pomocą śrub, ściany dwuwarstwowe ocieplane. Garaż dwustanowiskowy, uziemiony wyposażony jest w bramy uchylne, zamek z kluczami. Ścianka działowa z drzwiami w środku garażu umożliwiająca dostęp do pomieszczenia BHP i brama uchylna na zewnątrz pomieszczenia BHP. Strona 41 z 63
