Instrukcja obsługi. Czujnik magnetyczny okablowanie SIM-0001/0002. Ważne Zalecenia Dotyczące Bezpieczeństwa

Transkrypt

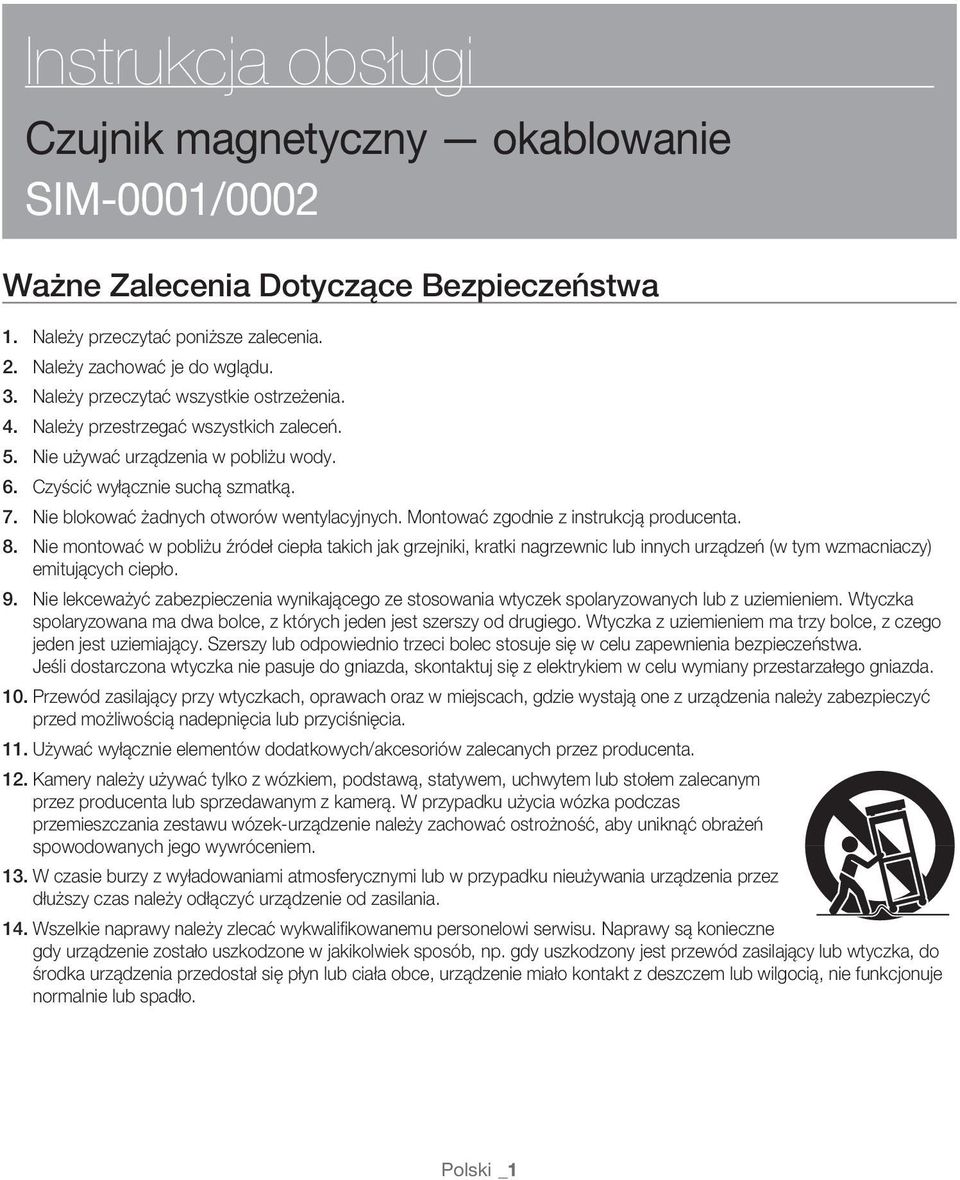

1 Instrukcja obsługi magnetyczny okablowanie SIM-0001/0002 Ważne Zalecenia Dotyczące Bezpieczeństwa 1. Należy przeczytać poniższe zalecenia. 2. Należy zachować je do wglądu. 3. Należy przeczytać wszystkie ostrzeżenia. 4. Należy przestrzegać wszystkich zaleceń. 5. Nie używać urządzenia w pobliżu wody. 6. Czyścić wyłącznie suchą szmatką. 7. Nie blokować żadnych otworów wentylacyjnych. Montować zgodnie z instrukcją producenta. 8. Nie montować w pobliżu źródeł ciepła takich jak grzejniki, kratki nagrzewnic lub innych urządzeń (w tym wzmacniaczy) emitujących ciepło. 9. Nie lekceważyć zabezpieczenia wynikającego ze stosowania wtyczek spolaryzowanych lub z uziemieniem. Wtyczka spolaryzowana ma dwa bolce, z których jeden jest szerszy od drugiego. Wtyczka z uziemieniem ma trzy bolce, z czego jeden jest uziemiający. Szerszy lub odpowiednio trzeci bolec stosuje się w celu zapewnienia bezpieczeństwa. Jeśli dostarczona wtyczka nie pasuje do gniazda, skontaktuj się z elektrykiem w celu wymiany przestarzałego gniazda. 10. Przewód zasilający przy wtyczkach, oprawach oraz w miejscach, gdzie wystają one z urządzenia należy zabezpieczyć przed możliwością nadepnięcia lub przyciśnięcia. 11. Używać wyłącznie elementów dodatkowych/akcesoriów zalecanych przez producenta. 12. Kamery należy używać tylko z wózkiem, podstawą, statywem, uchwytem lub stołem zalecanym przez producenta lub sprzedawanym z kamerą. W przypadku użycia wózka podczas przemieszczania zestawu wózek-urządzenie należy zachować ostrożność, aby uniknąć obrażeń spowodowanych jego wywróceniem. 13. W czasie burzy z wyładowaniami atmosferycznymi lub w przypadku nieużywania urządzenia przez dłuższy czas należy odłączyć urządzenie od zasilania. 14. Wszelkie naprawy należy zlecać wykwalifi kowanemu personelowi serwisu. Naprawy są konieczne gdy urządzenie zostało uszkodzone w jakikolwiek sposób, np. gdy uszkodzony jest przewód zasilający lub wtyczka, do środka urządzenia przedostał się płyn lub ciała obce, urządzenie miało kontakt z deszczem lub wilgocią, nie funkcjonuje normalnie lub spadło. Polski _1

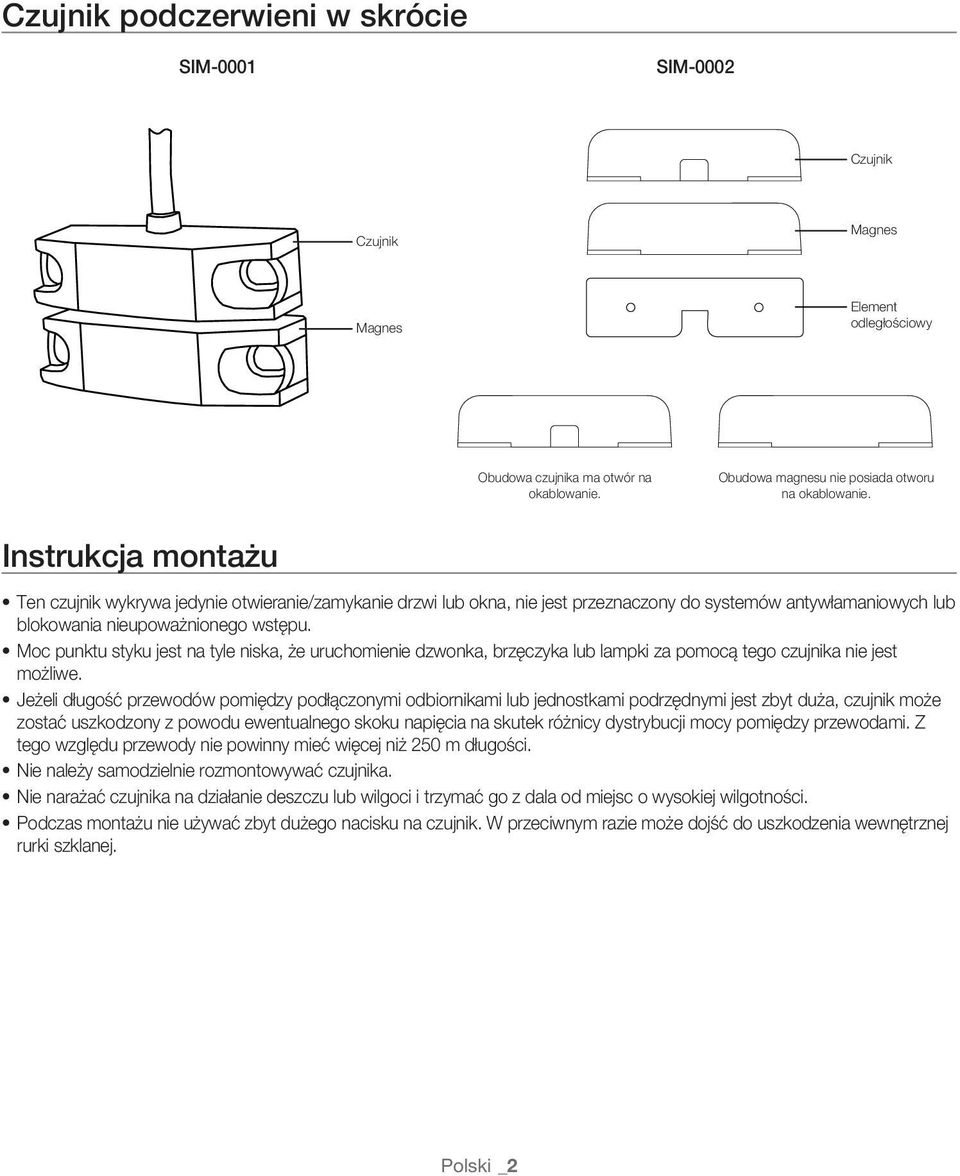

2 podczerwieni w skrócie SIM-0001 SIM-0002 Element odległościowy Obudowa czujnika ma otwór na okablowanie. Obudowa magnesu nie posiada otworu na okablowanie. Instrukcja montażu Ten czujnik wykrywa jedynie otwieranie/zamykanie drzwi lub okna, nie jest przeznaczony do systemów antywłamaniowych lub blokowania nieupoważnionego wstępu. Moc punktu styku jest na tyle niska, że uruchomienie dzwonka, brzęczyka lub lampki za pomocą tego czujnika nie jest możliwe. Jeżeli długość przewodów pomiędzy podłączonymi odbiornikami lub jednostkami podrzędnymi jest zbyt duża, czujnik może zostać uszkodzony z powodu ewentualnego skoku napięcia na skutek różnicy dystrybucji mocy pomiędzy przewodami. Z tego względu przewody nie powinny mieć więcej niż 250 m długości. Nie należy samodzielnie rozmontowywać czujnika. Nie narażać czujnika na działanie deszczu lub wilgoci i trzymać go z dala od miejsc o wysokiej wilgotności. Podczas montażu nie używać zbyt dużego nacisku na czujnik. W przeciwnym razie może dojść do uszkodzenia wewnętrznej rurki szklanej. Polski _2

3 Instalacja (SIM-0001) Przymocować obudowę czujnika do ramy drzwi za pomocą śrub (4 mm). Zamontować obudowę magnesu do drzwi za pomocą śrub (4 mm). 3. Wyregulować ustawienie, aby czujnik uruchamiał się w momencie wykonania ruchu otwierającego lub zamykającego drzwi o 25 mm lub 30 mm. Zakres skuteczny można jednak zmniejszyć nawet do 50% w zależności od właściwości magnetycznych materiału (drzwi żelazne). W takim przypadku należy użyć elementu odległościowego, aby wyregulować zakres roboczy. Obudowę czujnika należy zainstalować równolegle do obudowy magnesu. W przypadku pionowego montażu obudów czujnik nie będzie działać w ogóle. <Montaż na drzwiach> O X <Montaż na oknie> Polski _3

4 4. Jeżeli z powodu konstrukcji drzwi konieczne jest użycie elementu odległościowego, należy upewnić się, że został przymocowany do drzwi za pomocą śrub o odpowiedniej długości. Instalacja (SIM-0002) Montaż obudowy czujnika oraz obudowy magnesu 1. Zdemontuj pokrywy z obydwu obudów zgodnie z rysunkiem. 2. Wywierć otwory i za pomocą śrub zamocuj obudowy. (w przypadku materiałów drewnianych użyj tylko śrub) Wywierć otwór o średnicy 2,5 mm i użyj śrub 3 mm. Do tego celu można używać śrub w rozmiarach do 4 mm. Okablowanie Jednożyłowe: 0,65 mm ~ 0,9 mm, wielożyłowe: 0,5 mm 0,75 mm Dokręcając śruby należy używać wkrętaka ręcznego. Maksymalny dopuszczalny moment dokręcenia dla zacisków wynosi 10kgf/cm Podłącz niezbędne przewody. Podłączając przewody należy używać wkrętaka ręcznego. 4. Zamknij pokrywę. 5. Powtórz tę procedurę montując obudowę magnesu. Polski _4

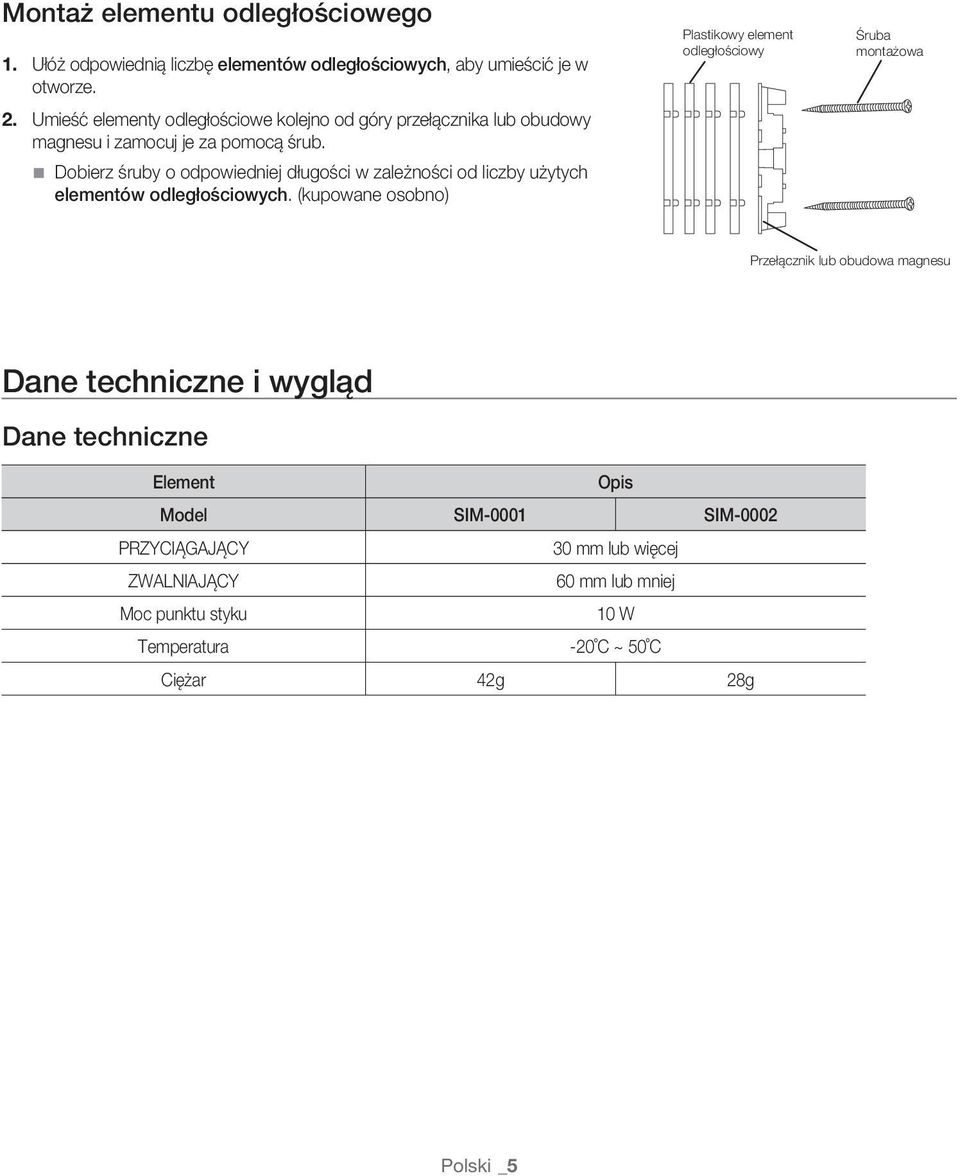

5 Montaż elementu odległościowego Ułóż odpowiednią liczbę elementów odległościowych, aby umieścić je w otworze. Umieść elementy odległościowe kolejno od góry przełącznika lub obudowy magnesu i zamocuj je za pomocą śrub. Dobierz śruby o odpowiedniej długości w zależności od liczby użytych elementów odległościowych. (kupowane osobno) Plastikowy element odległościowy Śruba montażowa Przełącznik lub obudowa magnesu Dane techniczne i wygląd Dane techniczne Element Opis Model SIM-0001 SIM-0002 PRZYCIĄGAJĄCY 30 mm lub więcej ZWALNIAJĄCY 60 mm lub mniej Moc punktu styku 10 W Temperatura -20 C ~ 50 C Ciężar 42g 28g Polski _5

6 Wygląd SIM-0001 Jednostka: mm SIM-0002 Obudowa czujnika Obudowa magnesu Polski _6

7 Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w fi rmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi.
