1 Przemysłowy, laserowy czytnik kodów kreskowych PowerScanRF Instrukcja obsługi

2 Nowy Sącz, czerwiec 2006

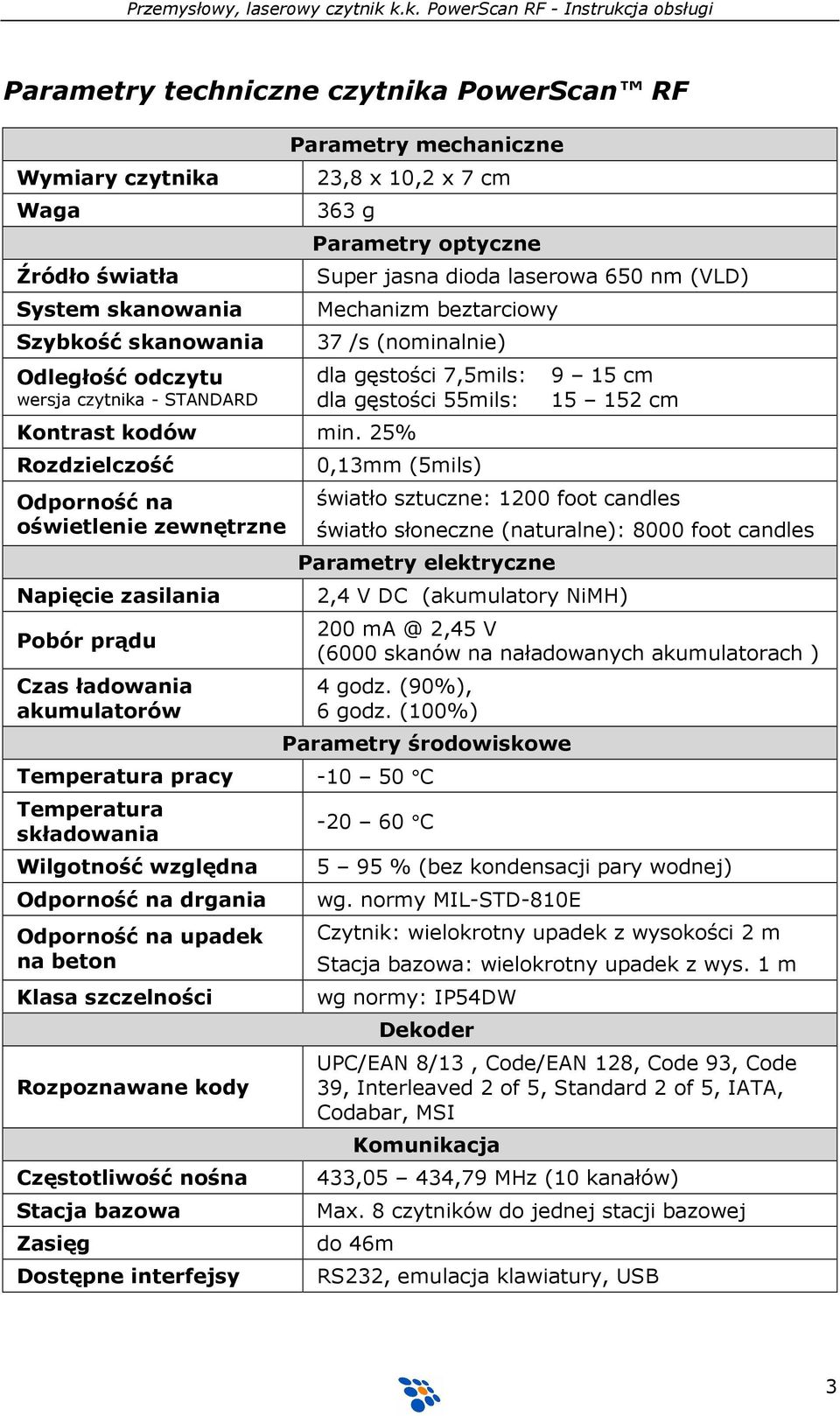

3 Parametry techniczne czytnika PowerScan RF Wymiary czytnika Waga Źródło światła System skanowania Szybkość skanowania Odległość odczytu wersja czytnika - STANDARD Parametry mechaniczne 23,8 x 10,2 x 7 cm 363 g Parametry optyczne Super jasna dioda laserowa 650 nm (VLD) Mechanizm beztarciowy 37 /s (nominalnie) Kontrast kodów min. 25% Rozdzielczość Odporność na oświetlenie zewnętrzne Napięcie zasilania Pobór prądu Czas ładowania akumulatorów dla gęstości 7,5mils: 9 15 cm dla gęstości 55mils: cm 0,13mm (5mils) światło sztuczne: 1200 foot candles światło słoneczne (naturalne): 8000 foot candles Parametry elektryczne 2,4 V DC (akumulatory NiMH) 200 2,45 V (6000 skanów na naładowanych akumulatorach ) 4 godz. (90%), 6 godz. (100%) Parametry środowiskowe Temperatura pracy C Temperatura składowania Wilgotność względna Odporność na drgania Odporność na upadek na beton Klasa szczelności Rozpoznawane kody Częstotliwość nośna Stacja bazowa Zasięg Dostępne interfejsy C 5 95 % (bez kondensacji pary wodnej) wg. normy MIL-STD-810E Czytnik: wielokrotny upadek z wysokości 2 m Stacja bazowa: wielokrotny upadek z wys. 1 m wg normy: IP54DW Dekoder UPC/EAN 8/13, Code/EAN 128, Code 93, Code 39, Interleaved 2 of 5, Standard 2 of 5, IATA, Codabar, MSI Komunikacja 433,05 434,79 MHz (10 kanałów) Max. 8 czytników do jednej stacji bazowej do 46m RS232, emulacja klawiatury, USB 3

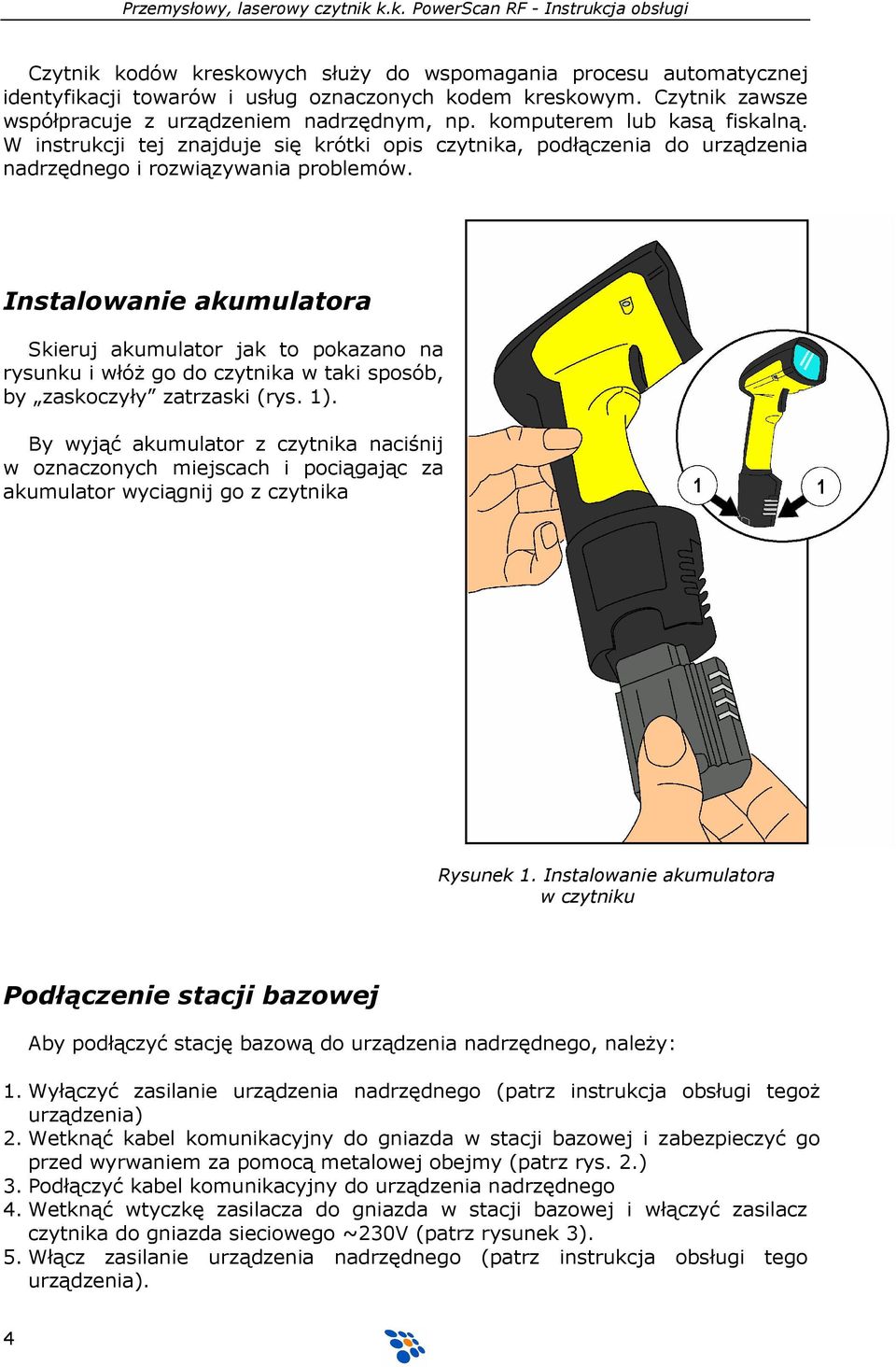

4 Czytnik kodów kreskowych słuŝy do wspomagania procesu automatycznej identyfikacji towarów i usług oznaczonych kodem kreskowym. Czytnik zawsze współpracuje z urządzeniem nadrzędnym, np. komputerem lub kasą fiskalną. W instrukcji tej znajduje się krótki opis czytnika, podłączenia do urządzenia nadrzędnego i rozwiązywania problemów. Instalowanie akumulatora Skieruj akumulator jak to pokazano na rysunku i włóŝ go do czytnika w taki sposób, by zaskoczyły zatrzaski (rys. 1). By wyjąć akumulator z czytnika naciśnij w oznaczonych miejscach i pociągając za akumulator wyciągnij go z czytnika Rysunek 1. Instalowanie akumulatora w czytniku Podłączenie stacji bazowej Aby podłączyć stację bazową do urządzenia nadrzędnego, naleŝy: 1. Wyłączyć zasilanie urządzenia nadrzędnego (patrz instrukcja obsługi tegoŝ urządzenia) 2. Wetknąć kabel komunikacyjny do gniazda w stacji bazowej i zabezpieczyć go przed wyrwaniem za pomocą metalowej obejmy (patrz rys. 2.) 3. Podłączyć kabel komunikacyjny do urządzenia nadrzędnego 4. Wetknąć wtyczkę zasilacza do gniazda w stacji bazowej i włączyć zasilacz czytnika do gniazda sieciowego ~230V (patrz rysunek 3). 5. Włącz zasilanie urządzenia nadrzędnego (patrz instrukcja obsługi tego urządzenia). 4

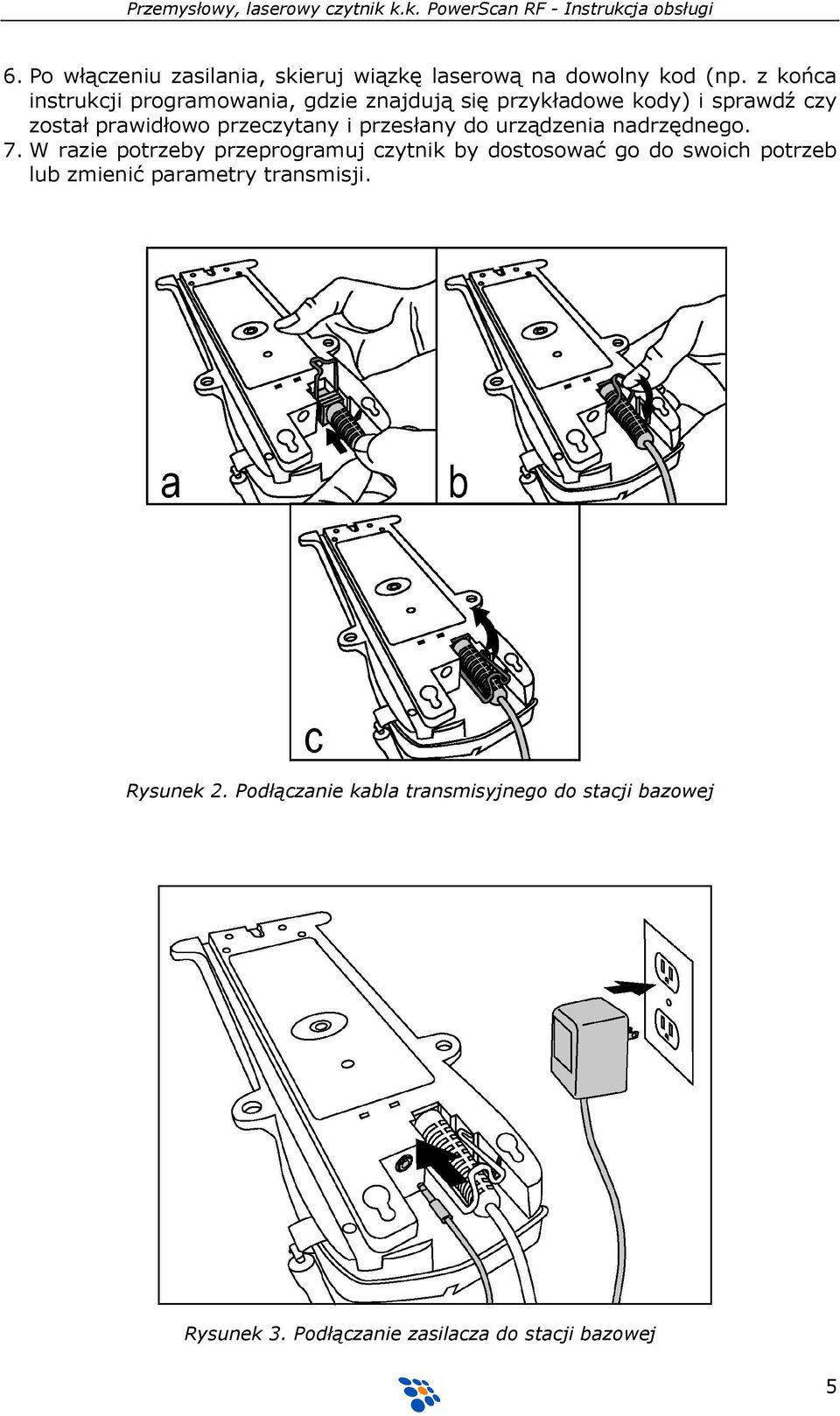

5 6. Po włączeniu zasilania, skieruj wiązkę laserową na dowolny kod (np. z końca instrukcji programowania, gdzie znajdują się przykładowe kody) i sprawdź czy został prawidłowo przeczytany i przesłany do urządzenia nadrzędnego. 7. W razie potrzeby przeprogramuj czytnik by dostosować go do swoich potrzeb lub zmienić parametry transmisji. Rysunek 2. Podłączanie kabla transmisyjnego do stacji bazowej Rysunek 3. Podłączanie zasilacza do stacji bazowej 5

6 Przypisanie stacji bazowej do czytnika Aby czytnik komunikował się z określoną stacją bazową naleŝy wcześniej tą stację bazową przypisać do czytnika. Aby to zrobić wystarczy odczytać kod kreskowy umieszczony na stacji bazowej. W czasie gdy czytnik szuka odpowiedniej stacji słyszalny jest krótki dźwięk. Po skomunikowaniu się czytnika ze stacją bazową słyszalny jest sygnał akceptacji bądź odrzucenia czytnika przez stację bazową. Ładowanie akumulatora OdłóŜ czytnik na stację bazową tak by istniał kontakt między stykami czytnika, a stacji bazowej (patrz rys. 4). Dioda CHARGE powinna zacząć migać sygnalizując ładowanie. Rysunek 4. Ładowanie akumulatora Miganie sygnalizuje, Ŝe trwa szybkie ładowanie. Ma ono miejsce gdy temperatura akumulatora zawiera się w granicach C lub napięcie akumulatora wynosi 2 3,2 V. Ładowanie szybkie trwa ok. 4 godzin i kończy się, gdy akumulator jest naładowany w ok. 90%. Po tym czasie dioda sygnalizująca ładowanie ( CHARGE ) świeci światłem ciągłym sygnalizując zakończenie ładowania lub doładowywanie. Wskazówka: Akumulatory NiMH lepiej utrzymują zgromadzony w nich ładunek, jeśli są one rozładowywane przynajmniej raz w tygodniu. Jeśli akumulator jest wyjęty z czytnika i nieuŝywany, to na czas przechowywania powinien być naładowany. Jeśli akumulator przechowywany jest przez dłuŝszy (tygodnie, miesiące i dłuŝej) czas to traci on stopniowo zdolność do naładowania. Nowy akumulator dostarczony z czytnikiem jest naładowany w 30% aby wykorzystać maksymalnie jego pojemność naleŝy go przed rozpoczęciem pracy całkowicie naładować. 6

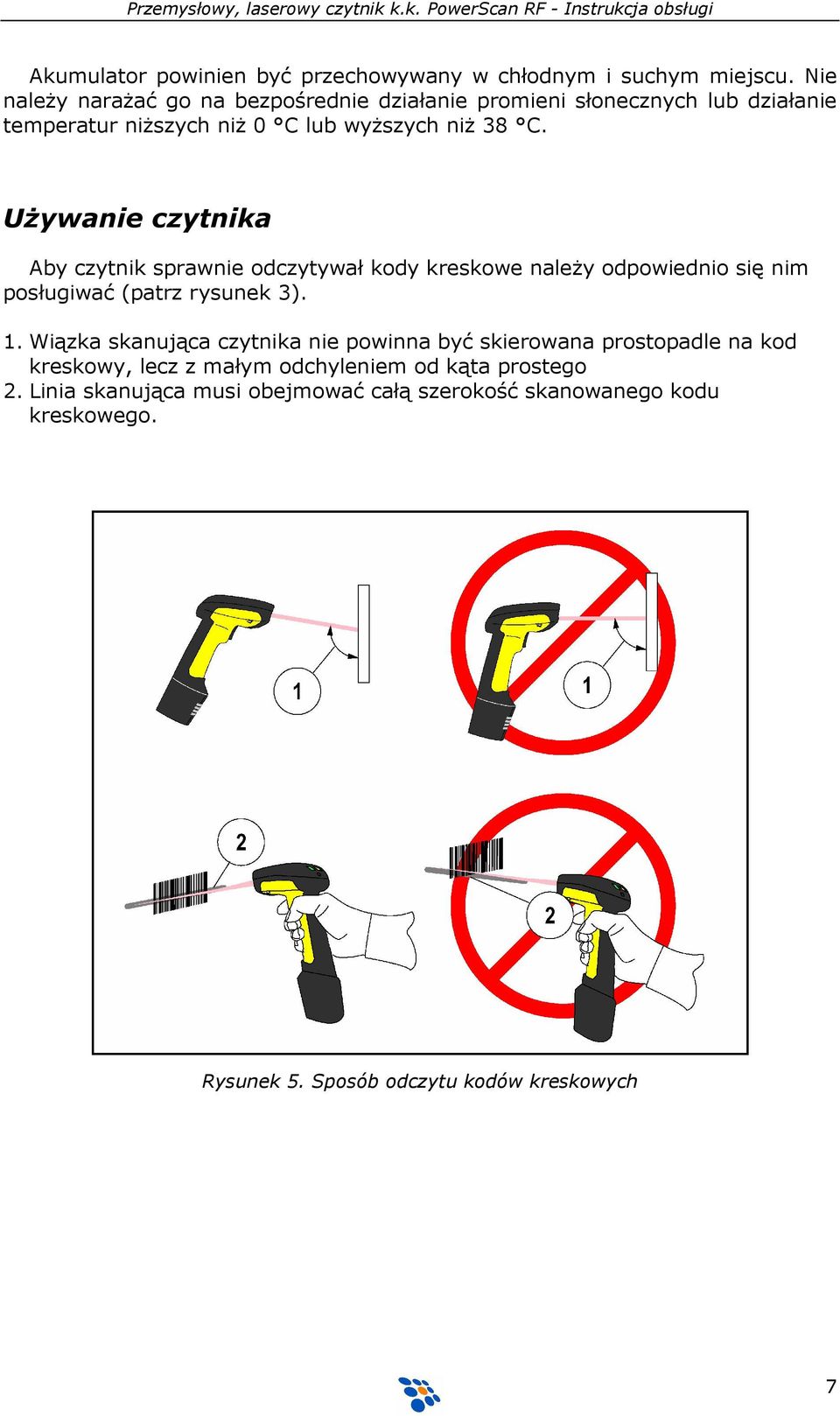

7 Akumulator powinien być przechowywany w chłodnym i suchym miejscu. Nie naleŝy naraŝać go na bezpośrednie działanie promieni słonecznych lub działanie temperatur niŝszych niŝ 0 C lub wyŝszych niŝ 38 C. UŜywanie czytnika Aby czytnik sprawnie odczytywał kody kreskowe naleŝy odpowiednio się nim posługiwać (patrz rysunek 3). 1. Wiązka skanująca czytnika nie powinna być skierowana prostopadle na kod kreskowy, lecz z małym odchyleniem od kąta prostego 2. Linia skanująca musi obejmować całą szerokość skanowanego kodu kreskowego. Rysunek 5. Sposób odczytu kodów kreskowych 7

8 Rozwiązywanie problemów. Jeśli pojawią się problemy z pracą czytnika, naleŝy spróbować je rozwiązać samodzielnie korzystając z poniŝszej tabeli. Problem Czytnik nie świeci i wydaje się być nieaktywnym Stacja bazowa nie świeci i wydaje się być nieaktywna Czytnik świeci (linia skanująca jest widoczna), lecz nie odczytuje kodów Czytnik odczytuje kody, lecz nie przesyła do urządzenia nadrzędnego Sprawdź, czy: Uwagi i sugestie 1. akumulator jest załoŝony prawidłowo i czy jest naładowany Sprawdź, czy: 1. zasilanie urządzenia nadrzędnego jest włączone 2. zasilanie bazy jest włączone (podłączony zasilacz do się sieci) Sprawdź, czy: 1. kod kreskowy nie jest złej jakości np. pomarszczony, zamazany, chropowaty, blady itp. 2. dany typ kodu kreskowego jest rozpoznawany przez czytnik i odczyt jego nie jest w czytniku zablokowany. 3. kod nie jest szerszy od linii skanującej (patrz rysunek 3) 4. okno czytnika nie jest zabrudzone. Sprawdź czy: 1. załoŝony jest odpowiedni kabel do stacji bazowej 2. kabel nie jest uszkodzony 3. urządzenie nadrzędne jest dobrze skonfigurowane 4. parametry czytnika (stacji bazowej) odpowiadają parametrom urządzenia nadrzędnego 5. stacja bazowa i czytnik są przypisane sobie 6. czytnik nie jest poza zasięgiem odbioru radiowego stacji bazowej 8

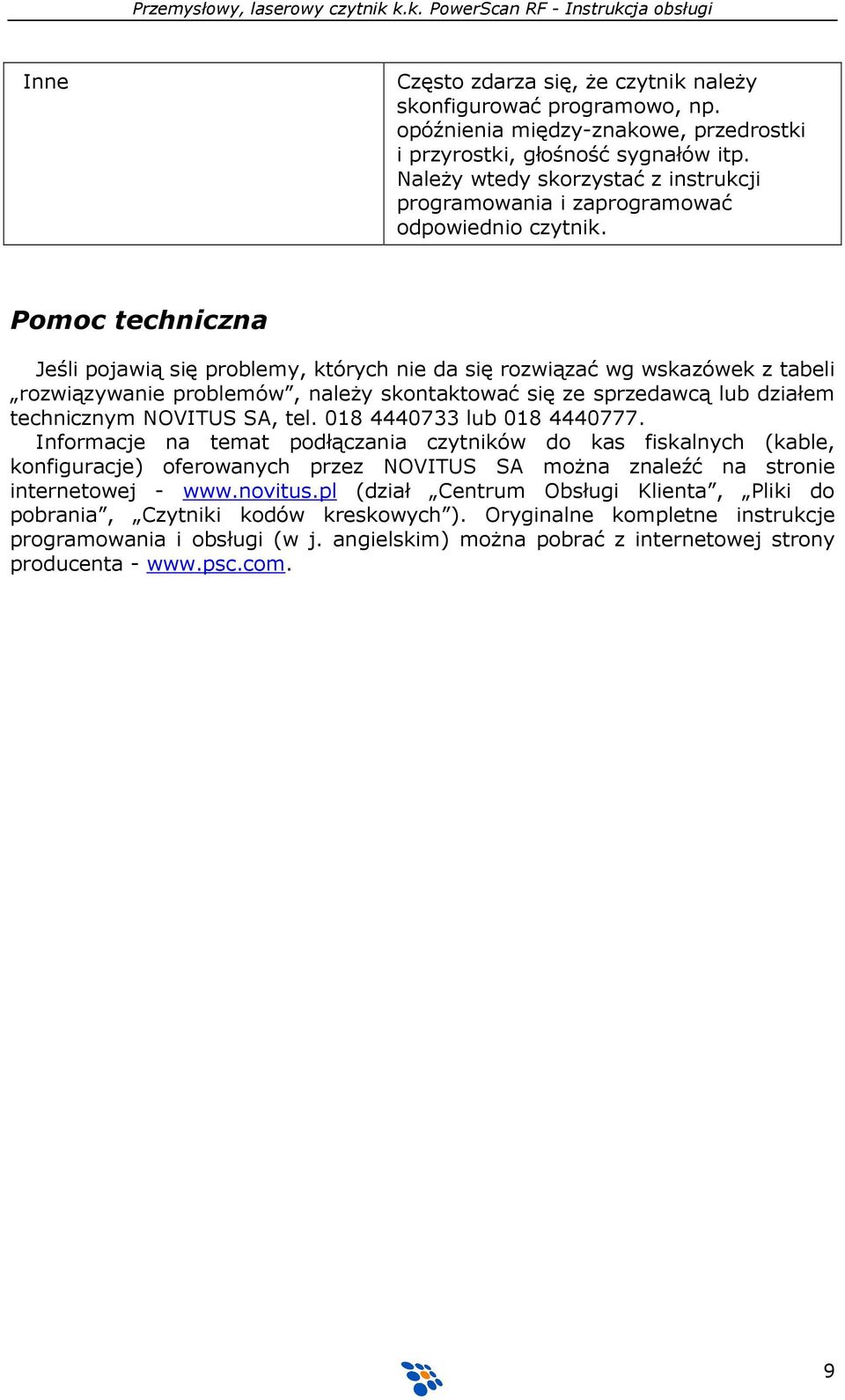

9 Inne Często zdarza się, Ŝe czytnik naleŝy skonfigurować programowo, np. opóźnienia między-znakowe, przedrostki i przyrostki, głośność sygnałów itp. NaleŜy wtedy skorzystać z instrukcji programowania i zaprogramować odpowiednio czytnik. Pomoc techniczna Jeśli pojawią się problemy, których nie da się rozwiązać wg wskazówek z tabeli rozwiązywanie problemów, naleŝy skontaktować się ze sprzedawcą lub działem technicznym NOVITUS SA, tel lub Informacje na temat podłączania czytników do kas fiskalnych (kable, konfiguracje) oferowanych przez NOVITUS SA moŝna znaleźć na stronie internetowej - (dział Centrum Obsługi Klienta, Pliki do pobrania, Czytniki kodów kreskowych ). Oryginalne kompletne instrukcje programowania i obsługi (w j. angielskim) moŝna pobrać z internetowej strony producenta - 9

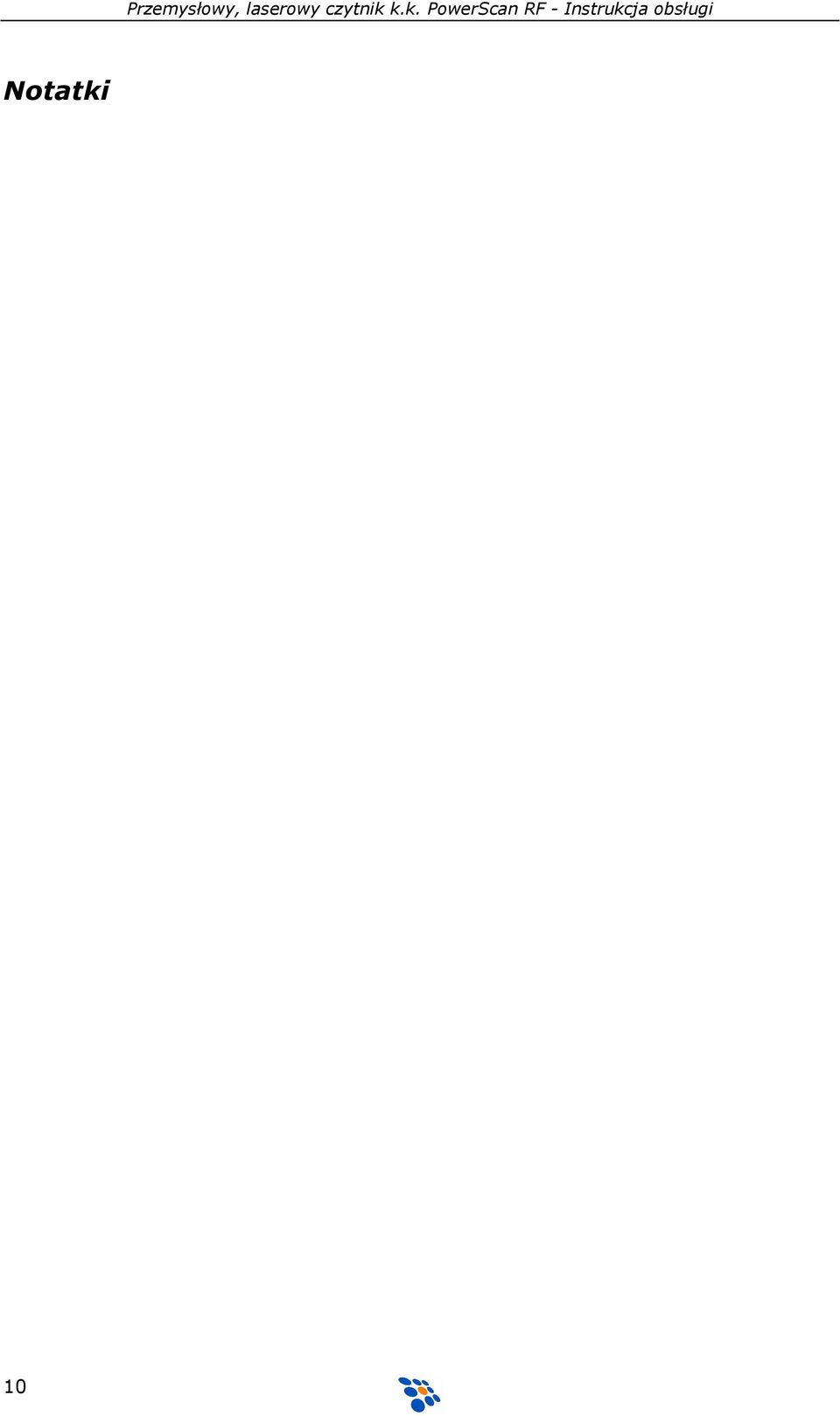

10 Notatki 10

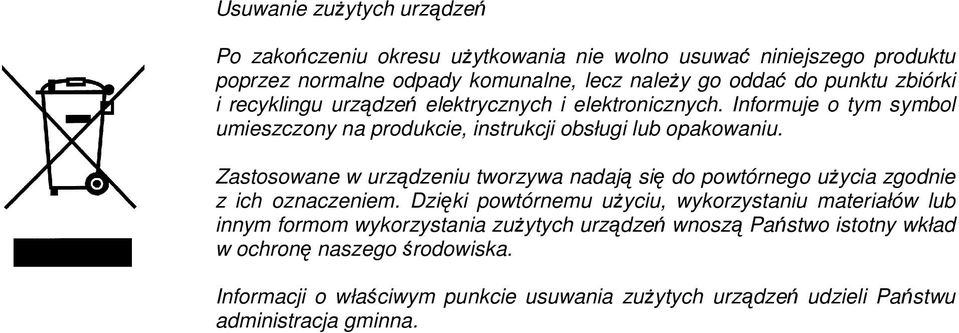

11 Usuwanie zuŝytych urządzeń Po zakończeniu okresu uŝytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz naleŝy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego uŝycia zgodnie z ich oznaczeniem. Dzięki powtórnemu uŝyciu, wykorzystaniu materiałów lub innym formom wykorzystania zuŝytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska. Informacji o właściwym punkcie usuwania zuŝytych urządzeń udzieli Państwu administracja gminna.

12 NOVITUS SA ma w swojej ofercie: NOVITUS SA Nowy Sącz ul. Nawojowska 118 tel fax info@novitus.pl infolinia:
