1 SCENARIUSZ DZIAŁANIA SYSTEMÓW TECHNICZNYCH NA WYPADEK POśARU dla budynku Warszawskiej Opery Kameralnej w Warszawie, Al. Solidarności 76 B OPRACOWANIE: Wykonał: mgr inŝ. Zbigniew Tuzimek Sprawdził: mgr inŝ. Przemysław Kubica Warszawa, marzec 2011

2 Spis zawartości 1. Przedmiot opracowania Podstawa opracowania Cel i zakres opracowania Materiały wykorzystane w opracowaniu Przepisy, normy, wytyczne Warunki ochrony przeciwpoŝarowej Scenariusze rozwoju zdarzeń w czasie poŝaru

3 1. Przedmiot opracowania Przedmiotem opracowania jest ustalenie zasad współdziałania instalacji i urządzeń technicznych na wypadek poŝaru w budynku Warszawskiej Opery Kameralnej w Warszawie, przy Al. Solidarności 76 B. 2. Podstawa opracowania Opracowanie wykonano na podstawie Zlecenia Biura Projektów Budownictwa Ogólnego BUDOPOL S.A., Warszawa, ul. Królewska Cel i zakres opracowania Celem opracowania jest określenie zasad współdziałania instalacji i urządzeń technicznych (urządzeń i instalacji przeciwpoŝarowych oraz bytowych) w czasie poŝaru w budynku Warszawskiej Opery Kameralnej. Opracowanie zawiera odpowiednie algorytmy współdziałania systemów technicznych bezpośrednio zaleŝne od scenariuszy poŝarowych, które mogą wystąpić w budynku. Odpowiednio szybka i właściwa reakcja systemów technicznych na poŝar w budynku umoŝliwia uzyskanie optymalnego poziomu bezpieczeństwa poŝarowego dla mienia i ludzi w budynku. Bezpieczeństwo ludzi Na poziom bezpieczeństwa ludzi w środowisku poŝaru wpływają: wysokie stęŝenie gazów toksycznych, naraŝenie na oparzenia oraz urazy mechaniczne. System zabezpieczeń przeciwpoŝarowych jest dobierany tak, aby w przypadku poŝaru: uŝytkownicy obiektu nie byli naraŝeni na inhalację toksycznych gazów poŝarowych w dawkach mogących spowodować szkodliwe skutki; gęstość optyczna dymu umoŝliwiła orientację w budynku, znajdowanie wyjść ewakuacyjnych; uŝytkownicy obiektu nie byli naraŝeni na oddziaływanie cieplne gazów poŝarowych i płomieni w natęŝeniu mogącym zagrozić Ŝyciu i zdrowiu; ekipy ratownicze straŝy poŝarnej, prowadzące działania gaśnicze w budynku nie były naraŝone na zawalenie elementów konstrukcji. Bezpieczeństwo mienia Mienie zagroŝone poŝarem moŝna podzielić na trzy grupy, tj.: budynek, wyposaŝenie i otoczenie budynku. KaŜda z tych grup charakteryzuje się inną podatnością na oddziaływanie dymu i ciepła, jak równieŝ róŝną moŝliwością przywrócenia do stanu pełnej przydatności po poŝarze. Określając priorytety w zabezpieczeniu mienia zazwyczaj kieruje się bezpośrednią wartością finansową oraz stratami pośrednimi, związanymi z wyłączeniem z funkcjonowania obiektu, nakładem pracy przy usuwaniu szkód. System zabezpieczeń przeciwpoŝarowych został tak dobrany, aby w przypadku poŝaru: ograniczyć moŝliwość naraŝenia wyposaŝenia na działanie ognia; elementy wyposaŝenia naraŝone na bezpośrednie oddziaływanie poŝaru znajdowały się nie więcej niŝ jednej strefy poŝarowej; elementy wyposaŝenia naraŝone na oddziaływanie dymu i gorących gazów poŝarowych znajdowały się nie więcej niŝ w jednej strefie poŝarowej; 3

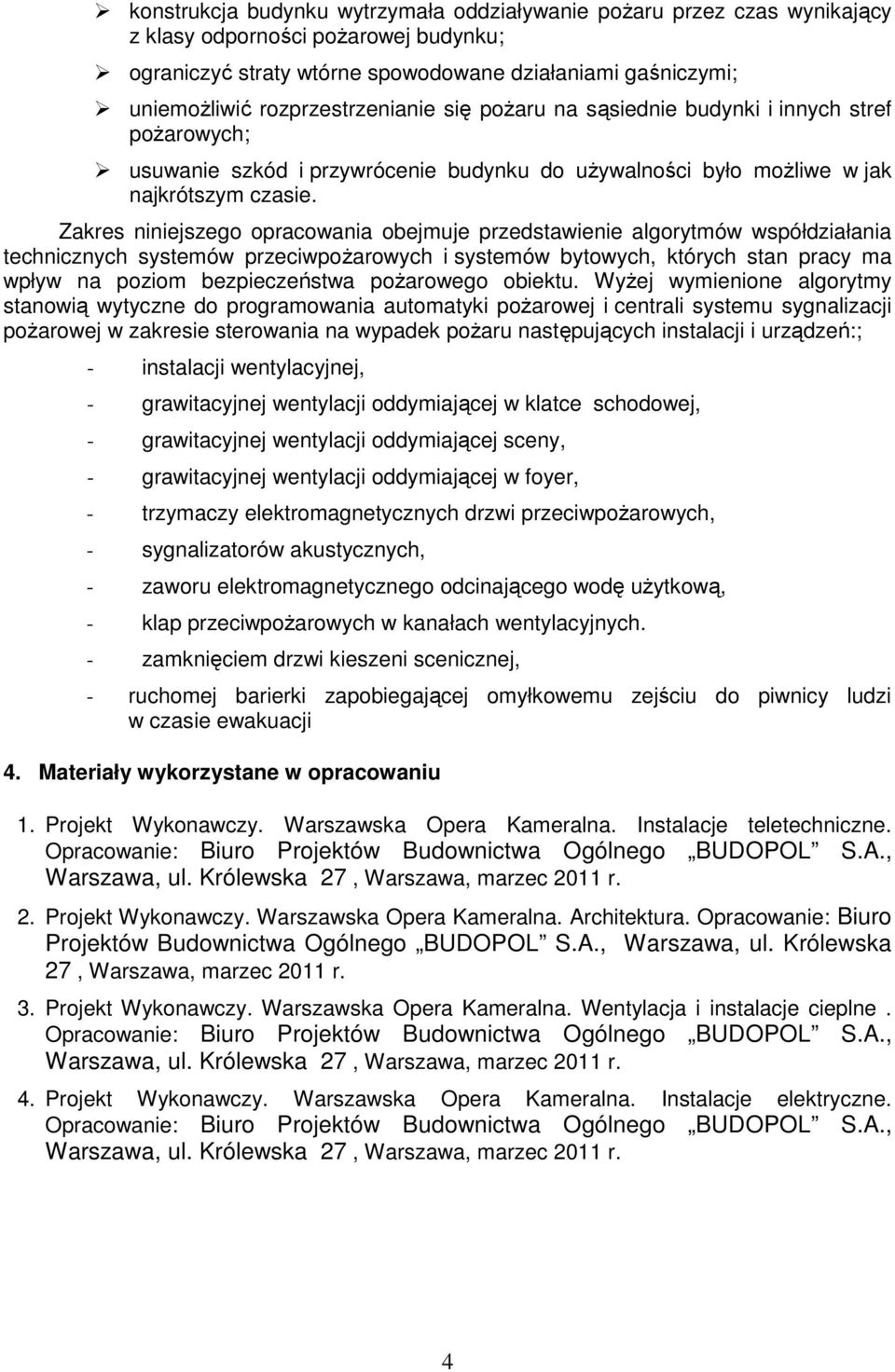

4 konstrukcja budynku wytrzymała oddziaływanie poŝaru przez czas wynikający z klasy odporności poŝarowej budynku; ograniczyć straty wtórne spowodowane działaniami gaśniczymi; uniemoŝliwić rozprzestrzenianie się poŝaru na sąsiednie budynki i innych stref poŝarowych; usuwanie szkód i przywrócenie budynku do uŝywalności było moŝliwe w jak najkrótszym czasie. Zakres niniejszego opracowania obejmuje przedstawienie algorytmów współdziałania technicznych systemów przeciwpoŝarowych i systemów bytowych, których stan pracy ma wpływ na poziom bezpieczeństwa poŝarowego obiektu. WyŜej wymienione algorytmy stanowią wytyczne do programowania automatyki poŝarowej i centrali systemu sygnalizacji poŝarowej w zakresie sterowania na wypadek poŝaru następujących instalacji i urządzeń:; - instalacji wentylacyjnej, - grawitacyjnej wentylacji oddymiającej w klatce schodowej, - grawitacyjnej wentylacji oddymiającej sceny, - grawitacyjnej wentylacji oddymiającej w foyer, - trzymaczy elektromagnetycznych drzwi przeciwpoŝarowych, - sygnalizatorów akustycznych, - zaworu elektromagnetycznego odcinającego wodę uŝytkową, - klap przeciwpoŝarowych w kanałach wentylacyjnych. - zamknięciem drzwi kieszeni scenicznej, - ruchomej barierki zapobiegającej omyłkowemu zejściu do piwnicy ludzi w czasie ewakuacji 4. Materiały wykorzystane w opracowaniu 1. Projekt Wykonawczy. Warszawska Opera Kameralna. Instalacje teletechniczne. Opracowanie: Biuro Projektów Budownictwa Ogólnego BUDOPOL S.A., Warszawa, ul. Królewska 27, Warszawa, marzec 2011 r. 2. Projekt Wykonawczy. Warszawska Opera Kameralna. Architektura. Opracowanie: Biuro Projektów Budownictwa Ogólnego BUDOPOL S.A., Warszawa, ul. Królewska 27, Warszawa, marzec 2011 r. 3. Projekt Wykonawczy. Warszawska Opera Kameralna. Wentylacja i instalacje cieplne. Opracowanie: Biuro Projektów Budownictwa Ogólnego BUDOPOL S.A., Warszawa, ul. Królewska 27, Warszawa, marzec 2011 r. 4. Projekt Wykonawczy. Warszawska Opera Kameralna. Instalacje elektryczne. Opracowanie: Biuro Projektów Budownictwa Ogólnego BUDOPOL S.A., Warszawa, ul. Królewska 27, Warszawa, marzec 2011 r. 4

5 5. Przepisy, normy, wytyczne 1. Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpoŝarowej. 2. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. W sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów. 3. BSI: DD 240 Fire safety engineering in buildings: Part 1: 1997: Guide to the application of fire safety engineering principles. 4. SFPE Engineering Guide to Performance-Based Fire Protection Analysis and Design of Buildings. 5

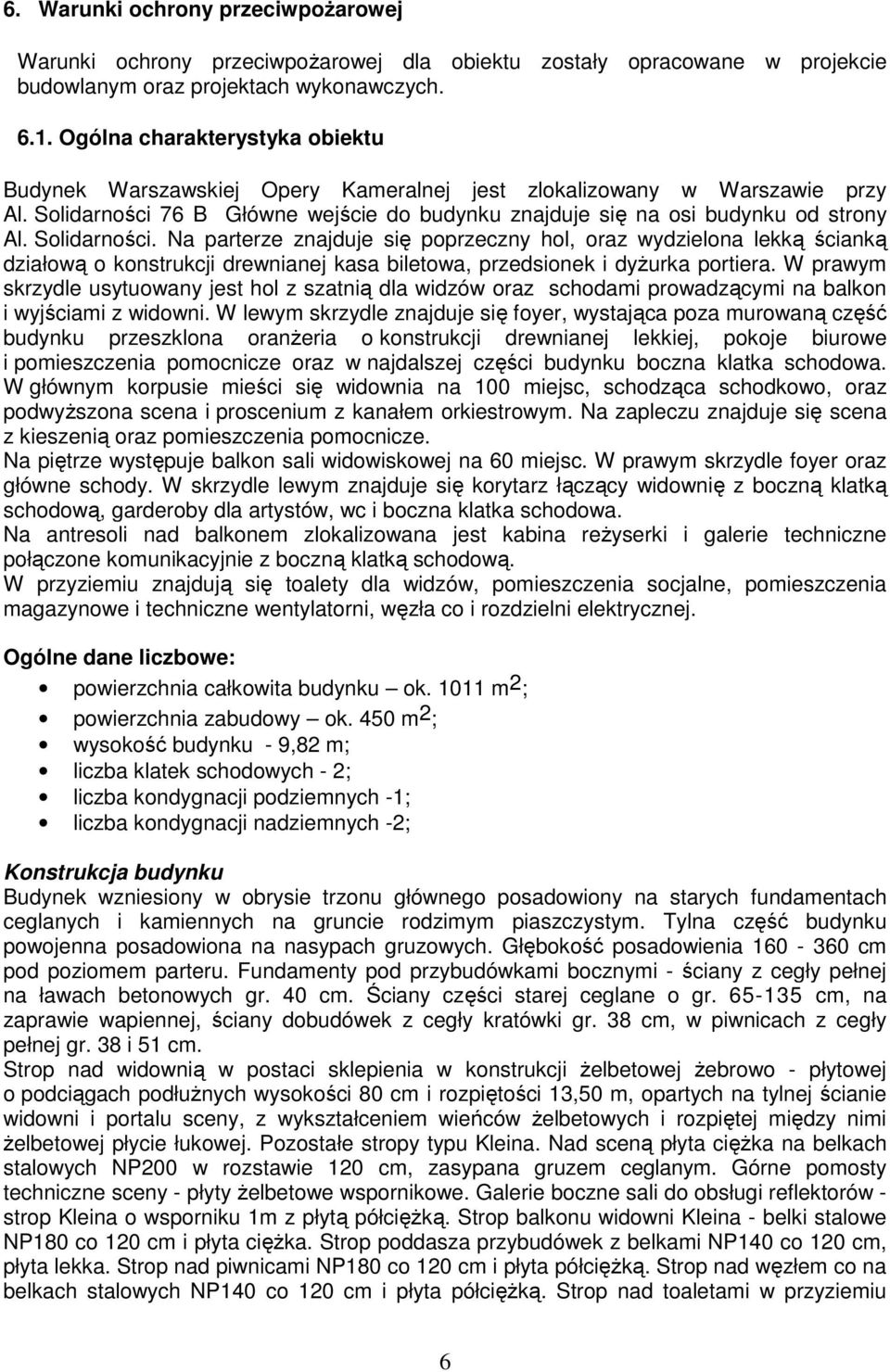

6 6. Warunki ochrony przeciwpoŝarowej Warunki ochrony przeciwpoŝarowej dla obiektu zostały opracowane w projekcie budowlanym oraz projektach wykonawczych Ogólna charakterystyka obiektu Budynek Warszawskiej Opery Kameralnej jest zlokalizowany w Warszawie przy Al. Solidarności 76 B Główne wejście do budynku znajduje się na osi budynku od strony Al. Solidarności. Na parterze znajduje się poprzeczny hol, oraz wydzielona lekką ścianką działową o konstrukcji drewnianej kasa biletowa, przedsionek i dyŝurka portiera. W prawym skrzydle usytuowany jest hol z szatnią dla widzów oraz schodami prowadzącymi na balkon i wyjściami z widowni. W lewym skrzydle znajduje się foyer, wystająca poza murowaną część budynku przeszklona oranŝeria o konstrukcji drewnianej lekkiej, pokoje biurowe i pomieszczenia pomocnicze oraz w najdalszej części budynku boczna klatka schodowa. W głównym korpusie mieści się widownia na 100 miejsc, schodząca schodkowo, oraz podwyŝszona scena i proscenium z kanałem orkiestrowym. Na zapleczu znajduje się scena z kieszenią oraz pomieszczenia pomocnicze. Na piętrze występuje balkon sali widowiskowej na 60 miejsc. W prawym skrzydle foyer oraz główne schody. W skrzydle lewym znajduje się korytarz łączący widownię z boczną klatką schodową, garderoby dla artystów, wc i boczna klatka schodowa. Na antresoli nad balkonem zlokalizowana jest kabina reŝyserki i galerie techniczne połączone komunikacyjnie z boczną klatką schodową. W przyziemiu znajdują się toalety dla widzów, pomieszczenia socjalne, pomieszczenia magazynowe i techniczne wentylatorni, węzła co i rozdzielni elektrycznej. Ogólne dane liczbowe: powierzchnia całkowita budynku ok m 2 ; powierzchnia zabudowy ok. 450 m 2 ; wysokość budynku - 9,82 m; liczba klatek schodowych - 2; liczba kondygnacji podziemnych -1; liczba kondygnacji nadziemnych -2; Konstrukcja budynku Budynek wzniesiony w obrysie trzonu głównego posadowiony na starych fundamentach ceglanych i kamiennych na gruncie rodzimym piaszczystym. Tylna część budynku powojenna posadowiona na nasypach gruzowych. Głębokość posadowienia cm pod poziomem parteru. Fundamenty pod przybudówkami bocznymi - ściany z cegły pełnej na ławach betonowych gr. 40 cm. Ściany części starej ceglane o gr cm, na zaprawie wapiennej, ściany dobudówek z cegły kratówki gr. 38 cm, w piwnicach z cegły pełnej gr. 38 i 51 cm. Strop nad widownią w postaci sklepienia w konstrukcji Ŝelbetowej Ŝebrowo - płytowej o podciągach podłuŝnych wysokości 80 cm i rozpiętości 13,50 m, opartych na tylnej ścianie widowni i portalu sceny, z wykształceniem wieńców Ŝelbetowych i rozpiętej między nimi Ŝelbetowej płycie łukowej. Pozostałe stropy typu Kleina. Nad sceną płyta cięŝka na belkach stalowych NP200 w rozstawie 120 cm, zasypana gruzem ceglanym. Górne pomosty techniczne sceny - płyty Ŝelbetowe wspornikowe. Galerie boczne sali do obsługi reflektorów - strop Kleina o wsporniku 1m z płytą półcięŝką. Strop balkonu widowni Kleina - belki stalowe NP180 co 120 cm i płyta cięŝka. Strop poddasza przybudówek z belkami NP140 co 120 cm, płyta lekka. Strop nad piwnicami NP180 co 120 cm i płyta półcięŝką. Strop nad węzłem co na belkach stalowych NP140 co 120 cm i płyta półcięŝką. Strop nad toaletami w przyziemiu 6

7 NP180 co 90 cm i płyta cięŝka. Ocieplenie stropodachów z supremy i gruzu gazobetonowego. Dach nad głównym trzonem budynku - więźba drewniana płatwiowo krokwiowa, odeskowana, kryta blachą miedzianą. Nad bocznymi partiami dach jednospadowy pulpitowy z płyt Ŝelbetowych na ściankach ceglanych gr. 12 cm, kryty blachą miedzianą Klasyfikacja poŝarowa Salę widowiskową oraz pomieszczenie kanału orkiestry zalicza się do kategorii zagroŝenia ludzi ZL I. Pomieszczenia administracyjne kwalifikuje się do kategorii zagroŝenia ludzi ZL III. Przewidywana liczba osób przebywających w budynku wynosi 160 widzów oraz maksymalnie 84 pracowników teatru (zespoły artystów, orkiestry i techniczny). Budynek nie jest zagroŝony wybuchem Drogi poŝarowe Do budynku przewidziano dojazd bez cofania wzdłuŝ dłuŝszego boku ulicą Wincentego. Droga poŝarowa znajduje się w odległości nie większej niŝ 30 m od wejścia do budynku, z którego moŝna się dostać drogami ewakuacyjnymi do kaŝdej strefy poŝarowej Zaopatrzenie wodne do zewnętrznego gaszenia poŝaru Wymagane zapotrzebowanie wody do zewnętrznego gaszenia poŝaru według przepisów zaleŝy od przeznaczenia lub gęstości obciąŝenia ogniowego oraz powierzchni strefy poŝarowej. Wymaganą ilość wody do zewnętrznego gaszenia poŝaru budynku WOK wynosi 20 l/s. Do zewnętrznego gaszenia poŝaru przewiduje się pobór wody z hydrantów DN 80 usytuowanych przy drogach poŝarowych. Odległość hydrantów od budynku nie będzie mniejsza niŝ 5 m i nie większa niŝ 75 m od budynku. 7

8 6.5. Klasa odporności poŝarowej Wymagana klasa odporności poŝarowej dla budynku niskiego, zaliczonego do kategorii zagroŝenia ludzi ZL I i ZL III określona została w przepisach techniczno-budowlanych na klasę B Wymagania elementów budynku odpowiadające klasie B odporności poŝarowej budynku przedstawiono w tabeli poniŝej: Klasa odporności poŝarowej budynku Klasa odporności ogniowej elementów budynku 5) * ) główna konstrukcja nośna konstrukcja ściana dachu strop 1) zewnętrz- 1), 2), na ściana wewnętrzn a 1), przekrycie dachu 3), B R 120 R 30 R E I 60 E I 60 (o i) E I 30 4) R E 30 R - nośność ogniowa (w minutach), określona zgodnie z Polską Normą dotyczącą zasad ustalania klas odporności ogniowej elementów budynku, E - szczelność ogniowa (w minutach), określona jw., I - izolacyjność ogniowa (w minutach), określona jw., 1) JeŜeli przegroda jest częścią głównej konstrukcji nośnej, powinna spełniać takŝe kryteria nośności ogniowej (R) odpowiednio do wymagań zawartych w kol. 2 i 3 dla danej klasy odporności poŝarowej budynku. 2) Klasa odporności ogniowej dotyczy pasa międzykondygnacyjnego wraz z połączeniem ze stropem. 3) Wymagania nie dotyczą naświetli dachowych, świetlików, lukarn i okien połaciowych (z zastrzeŝeniem 218), jeśli otwory w połaci dachowej nie zajmują więcej niŝ 20% jej powierzchni; nie dotyczą takŝe budynku, w którym nad najwyŝszą kondygnacją znajduje się strop albo inna przegroda, spełniająca kryteria określone w kol. 4. 4) Dla ścian komór zsypu wymaga się klasy E I 60, a dla drzwi komór zsypu klasy E I 30. 5) Klasa odporności ogniowej dotyczy elementów wraz z uszczelnieniami złączy i dylatacjami. Wymagana klasa odporności poŝarowej budynku nie jest spełniona ze względu na niezachowanie odporności ogniowej konstrukcji dachu i przekrycia dachu, ścian wewnętrznych pomieszczeń kas i portierni oraz oranŝerii Strefy poŝarowe. Kondygnacje nadziemne i część kondygnacji podziemnej budynku są w jednej strefie poŝarowej. Na kondygnacji podziemnej odrębne strefy poŝarowe wydzielone ścianami w kasie REI 120 i zamykane drzwiami EI 60 stanowią pomieszczenie pompowni poŝarowej oraz pomieszczenie rozdzielni elektrycznej. Ponadto zostały wydzielone drzwiami przeciwpoŝarowymi EI 30 następujące pomieszczenia: garderoby w piwnicy i na piętrze, wentylatornia, pomieszczenie techników na parterze, boczna klatka schodowa. Niektóre drzwi utrzymywane w pozycji normalnie otwartej zostały wyposaŝone w trzymacze elektromagnetyczne sterowane przez system sygnalizacji poŝarowej. 8

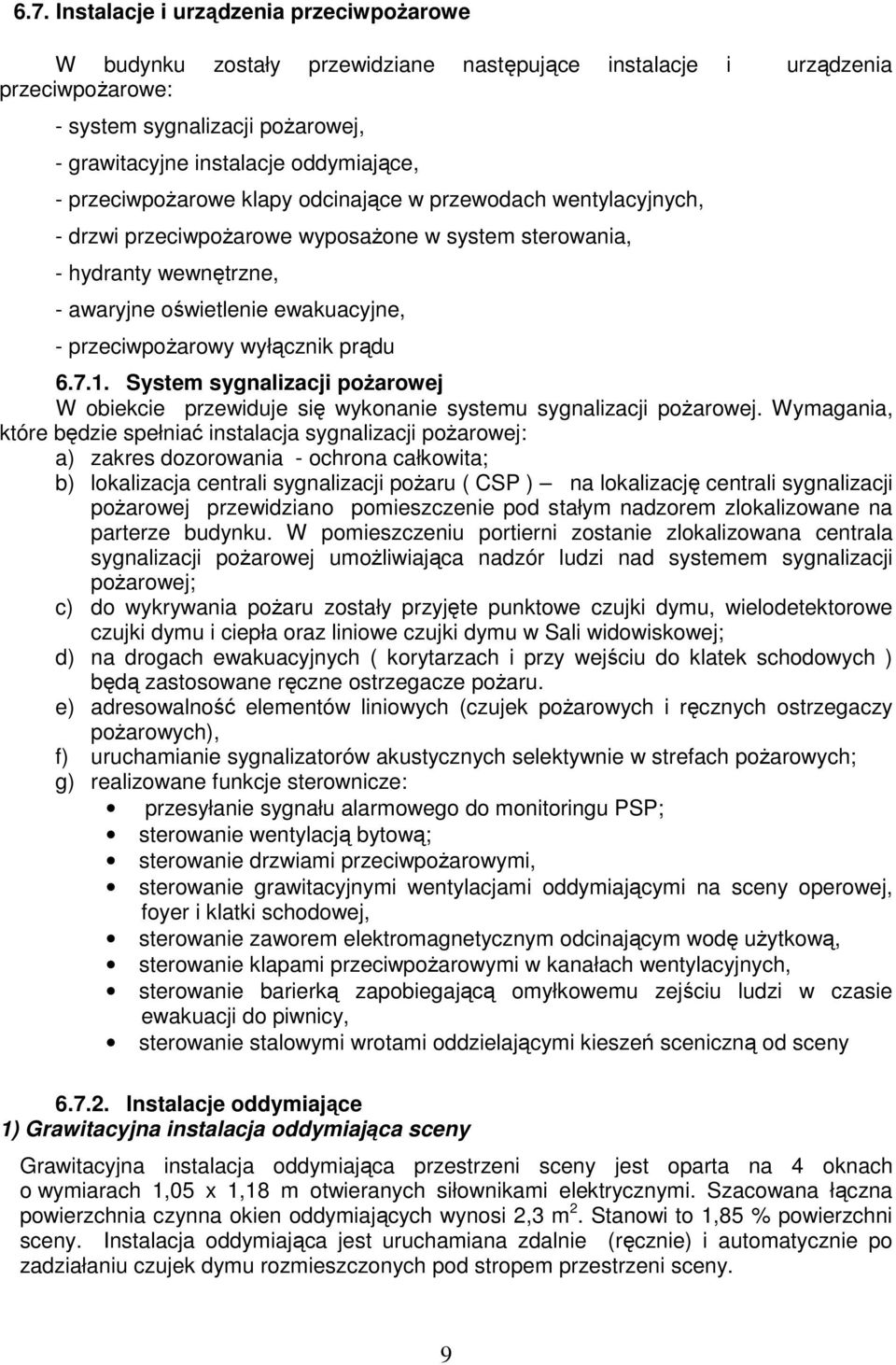

9 6.7. Instalacje i urządzenia przeciwpoŝarowe W budynku zostały przewidziane następujące instalacje i urządzenia przeciwpoŝarowe: - system sygnalizacji poŝarowej, - grawitacyjne instalacje oddymiające, - przeciwpoŝarowe klapy odcinające w przewodach wentylacyjnych, - drzwi przeciwpoŝarowe wyposaŝone w system sterowania, - hydranty wewnętrzne, - awaryjne oświetlenie ewakuacyjne, - przeciwpoŝarowy wyłącznik prądu System sygnalizacji poŝarowej W obiekcie przewiduje się wykonanie systemu sygnalizacji poŝarowej. Wymagania, które będzie spełniać instalacja sygnalizacji poŝarowej: a) zakres dozorowania - ochrona całkowita; b) lokalizacja centrali sygnalizacji poŝaru ( CSP ) na lokalizację centrali sygnalizacji poŝarowej przewidziano pomieszczenie pod stałym nadzorem zlokalizowane na parterze budynku. W pomieszczeniu portierni zostanie zlokalizowana centrala sygnalizacji poŝarowej umoŝliwiająca nadzór ludzi nad systemem sygnalizacji poŝarowej; c) do wykrywania poŝaru zostały przyjęte punktowe czujki dymu, wielodetektorowe czujki dymu i ciepła oraz liniowe czujki dymu w Sali widowiskowej; d) na drogach ewakuacyjnych ( korytarzach i przy wejściu do klatek schodowych ) będą zastosowane ręczne ostrzegacze poŝaru. e) adresowalność elementów liniowych (czujek poŝarowych i ręcznych ostrzegaczy poŝarowych), f) uruchamianie sygnalizatorów akustycznych selektywnie w strefach poŝarowych; g) realizowane funkcje sterownicze: przesyłanie sygnału alarmowego do monitoringu PSP; sterowanie wentylacją bytową; sterowanie drzwiami przeciwpoŝarowymi, sterowanie grawitacyjnymi wentylacjami oddymiającymi na sceny operowej, foyer i klatki schodowej, sterowanie zaworem elektromagnetycznym odcinającym wodę uŝytkową, sterowanie klapami przeciwpoŝarowymi w kanałach wentylacyjnych, sterowanie barierką zapobiegającą omyłkowemu zejściu ludzi w czasie ewakuacji do piwnicy, sterowanie stalowymi wrotami oddzielającymi kieszeń sceniczną od sceny Instalacje oddymiające 1) Grawitacyjna instalacja oddymiająca sceny Grawitacyjna instalacja oddymiająca przestrzeni sceny jest oparta na 4 oknach o wymiarach 1,05 x 1,18 m otwieranych siłownikami elektrycznymi. Szacowana łączna powierzchnia czynna okien oddymiających wynosi 2,3 m 2. Stanowi to 1,85 % powierzchni sceny. Instalacja oddymiająca jest uruchamiana zdalnie (ręcznie) i automatycznie po zadziałaniu czujek dymu rozmieszczonych pod stropem przestrzeni sceny. 9

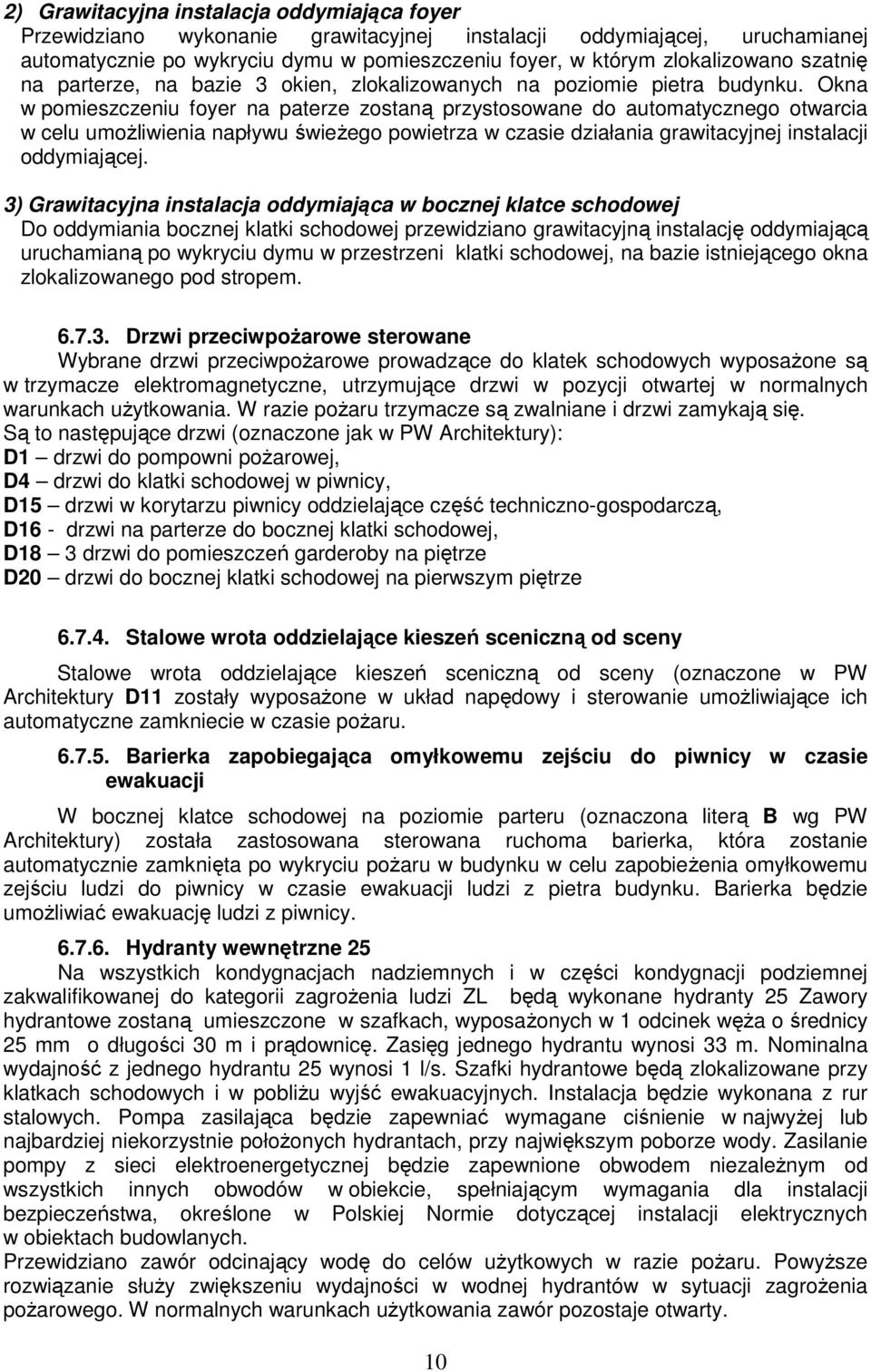

10 2) Grawitacyjna instalacja oddymiająca foyer Przewidziano wykonanie grawitacyjnej instalacji oddymiającej, uruchamianej automatycznie po wykryciu dymu w pomieszczeniu foyer, w którym zlokalizowano szatnię na parterze, na bazie 3 okien, zlokalizowanych na poziomie pietra budynku. Okna w pomieszczeniu foyer na paterze zostaną przystosowane do automatycznego otwarcia w celu umoŝliwienia napływu świeŝego powietrza w czasie działania grawitacyjnej instalacji oddymiającej. 3) Grawitacyjna instalacja oddymiająca w bocznej klatce schodowej Do oddymiania bocznej klatki schodowej przewidziano grawitacyjną instalację oddymiającą uruchamianą po wykryciu dymu w przestrzeni klatki schodowej, na bazie istniejącego okna zlokalizowanego pod stropem Drzwi przeciwpoŝarowe sterowane Wybrane drzwi przeciwpoŝarowe prowadzące do klatek schodowych wyposaŝone są w trzymacze elektromagnetyczne, utrzymujące drzwi w pozycji otwartej w normalnych warunkach uŝytkowania. W razie poŝaru trzymacze są zwalniane i drzwi zamykają się. Są to następujące drzwi (oznaczone jak w PW Architektury): D1 drzwi do pompowni poŝarowej, D4 drzwi do klatki schodowej w piwnicy, D15 drzwi w korytarzu piwnicy oddzielające część techniczno-gospodarczą, D16 - drzwi na parterze do bocznej klatki schodowej, D18 3 drzwi do pomieszczeń garderoby na piętrze D20 drzwi do bocznej klatki schodowej na pierwszym piętrze Stalowe wrota oddzielające kieszeń sceniczną od sceny Stalowe wrota oddzielające kieszeń sceniczną od sceny (oznaczone w PW Architektury D11 zostały wyposaŝone w układ napędowy i sterowanie umoŝliwiające ich automatyczne zamkniecie w czasie poŝaru Barierka zapobiegająca omyłkowemu zejściu do piwnicy w czasie ewakuacji W bocznej klatce schodowej na poziomie parteru (oznaczona literą B wg PW Architektury) została zastosowana sterowana ruchoma barierka, która zostanie automatycznie zamknięta po wykryciu poŝaru w budynku w celu zapobieŝenia omyłkowemu zejściu ludzi do piwnicy w czasie ewakuacji ludzi z pietra budynku. Barierka będzie umoŝliwiać ewakuację ludzi z piwnicy Hydranty wewnętrzne 25 Na wszystkich kondygnacjach nadziemnych i w części kondygnacji podziemnej zakwalifikowanej do kategorii zagroŝenia ludzi ZL będą wykonane hydranty 25 Zawory hydrantowe zostaną umieszczone w szafkach, wyposaŝonych w 1 odcinek węŝa o średnicy 25 mm o długości 30 m i prądownicę. Zasięg jednego hydrantu wynosi 33 m. Nominalna wydajność z jednego hydrantu 25 wynosi 1 l/s. Szafki hydrantowe będą zlokalizowane przy klatkach schodowych i w pobliŝu wyjść ewakuacyjnych. Instalacja będzie wykonana z rur stalowych. Pompa zasilająca będzie zapewniać wymagane ciśnienie w najwyŝej lub najbardziej niekorzystnie połoŝonych hydrantach, przy największym poborze wody. Zasilanie pompy z sieci elektroenergetycznej będzie zapewnione obwodem niezaleŝnym od wszystkich innych obwodów w obiekcie, spełniającym wymagania dla instalacji bezpieczeństwa, określone w Polskiej Normie dotyczącej instalacji elektrycznych w obiektach budowlanych. Przewidziano zawór odcinający wodę do celów uŝytkowych w razie poŝaru. PowyŜsze rozwiązanie słuŝy zwiększeniu wydajności w wodnej hydrantów w sytuacji zagroŝenia poŝarowego. W normalnych warunkach uŝytkowania zawór pozostaje otwarty. 10

11 PrzeciwpoŜarowy wyłącznik prądu W budynku przewidziano przeciwpoŝarowy wyłącznika prądu (PWP), który umoŝliwia odłączanie wszystkich obwodów elektrycznych oprócz obwodów zasilających instalacje i urządzenia, które powinny działać w czasie poŝaru (wszystkie instalacje bezpieczeństwa) Przycisk sterując przeciwpoŝarowym wyłącznikiem prądu został zlokalizowany na parterze w pobliŝu głównego wejścia do budynku. Przyciski sterujący PWP został odpowiednio oznakowany znakiem zgodnym z PN Oświetlenie awaryjne W obiekcie przewidziano oświetlenie awaryjne. Oświetlenie awaryjne (ewakuacyjne) będzie zapewniać czas działania, co najmniej przez 2 godziny po zaniku zasilania podstawowego. 11

12 Współdziałanie systemu sygnalizacji poŝaru z innymi systemami w czasie poŝaru 1) Wykrycie zjawisk poŝarowych przez czujki poŝarowe w wywołuje: sygnalizację wewnętrznego alarmu I stopnia ( zagroŝenie - tak zwany alarm cichy ) przeznaczony dla obsługi bez transmisji do jednostki straŝy poŝarnej), inspekcję i rozpoznanie zagroŝenia poŝarowego przez obsługę w czasie nie dłuŝszym niŝ 4 min. od potwierdzenia przyjęcia alarmu I stopnia, przyśpieszenie alarmu II stopnia ( poŝar ) realizowane jest przez wciśnięcie ręcznego ostrzegacza poŝarowego w razie stwierdzenia przez obsługę faktycznego wystąpienia poŝaru. 2) Alarm II stopnia (następuje automatycznie w przypadku braku potwierdzenia przez obsługę przyjęcia alarmu I stopnia lub po upływie czasu przeznaczonego na rozpoznanie oraz wciśnięciu przycisku poŝarowego). 3) Współdziałanie urządzeń i instalacji technicznych w czasie alarmu poŝarowego I i II odbywa się według algorytmów określonych w scenariuszach zdarzeń i tabeli sterowań Warunki ewakuacji Drogi ewakuacyjne w budynku stanowią korytarze hole i klatki schodowe: Klatki schodowe W budynku występują dwie klatki schodowe łączące wszystkie kondygnacje budynku - boczna klatka schodowa i główna klatka schodowa. a) Boczna klatka schodowa - ma wymiary, szerokości biegów wynoszące 1,2 m, oraz szerokości spoczników międzypiętrowych 1,0 m. Wysokość drogi ewakuacyjnej na klatce schodowej jest niŝsza od wymaganej i miejscowo, na odcinku między kondygnacją podziemną a parterem, wynosi 1,9 m. Schody stanowiące część przejścia ewakuacyjnego z pomieszczenia orkiestry na poziomie piwnicy prowadzące do bocznej klatki schodowej mają szerokość 0,9 m. Boczna klatka schodowa słuŝy do ewakuacji ludzi ze wszystkich kondygnacji budynku. Klatka schodowa będzie oddzielona od poziomych dróg ewakuacyjnych drzwiami w klasie EI 30 oraz będzie wyposaŝona w grawitacyjną instalację oddymiającą,. b) Główna klatka schodowa, a w zasadzie nieobudowane schody, jest częścią drogi ewakuacyjnej stanowiącej przejście ewakuacyjne z piętra (balkonu sali widowiskowej) do holu wejściowego. Długość przejścia ewakuacyjnego prowadzącego z balkonu przez foyer na piętrze, schody głównej klatki schodowej i foyer dolnego do holu wejściowego nie przekracza 40 m. Korytarze a) korytarz na piętrze - zapewnia drogę ewakuacyjną dla ludzi przebywających na balkonie i w garderobach ewakuujących się do bocznej klatki schodowej o szerokości 1,19 m. i lokalnych przewęŝeniach na odcinku 0,5 m. wynoszących 1,09 m. oraz o wysokości ponad 2,7 m. b) korytarz na parterze zapewnia ewakuacje ze sceny, gabinetu dyrektora, garderoby i pokoju biurowego do bocznej klatki schodowej. Korytarz o szerokości 1,17 m. i lokalnych przewęŝeniach na odcinku 3,1 m. wynoszących 1,04 m. i wysokości 2,2 m z lokalnymi obniŝeniami do wysokości 2,05 m. na odcinku 0,3 m., c) hol wejściowy na parterze stanowi poziomą drogę ewakuacyjną dojście ewakuacyjne dla osób ewakuujących się z foyer przez wejście główne na zewnątrz budynku wynosi mniej niŝ 10 m. Pomieszczenia kasy i portierni zostały oddzielone od holu wejściowego ściankami z drewna zabezpieczonego ogniochronnie do stopnia trudnozapalności. Wysokość holu wejściowego wynosi 2,88 m. 12

13 Wyjścia ewakuacyjne na zewnątrz budynku. a) Główne wyjście ewakuacyjne z budynku w postaci podwójnych drzwi dwuskrzydłowych o szerokości w świetle wynoszącej 146 m i szerokości skrzydła drzwi w świetle wynoszącej 0,7 m zlokalizowano w centralnej części od strony Al. Solidarności. b) W północno-zachodniej części budynku znajduje się wyjście ewakuacyjne z bocznej klatki schodowej z drzwiami jednoskrzydłowymi o szerokości w świetle wynoszącej 0,9 m. Wyjścia ewakuacyjne z pomieszczeń a) Wyjście ewakuacyjne dla zespołu orkiestry stanowią drzwi jednoskrzydłowe zlokalizowane na kondygnacji podziemnej od strony północnej o szerokości w świetle wynoszącej 0,9 m, b) Wyjścia ewakuacyjne z widowni do foyer na parterze stanowią dwie pary drzwi dwuskrzydłowych o szerokości otworu w świetle 1,0 m. i szerokości skrzydła drzwi wynoszącej 0,6 m, a wyjście ewakuacyjne z balkonu stanowią dwie pary drzwi jednoskrzydłowych o szerokości w świetle 0,80 m. Foyer Z uwagi na spełniane funkcje pomieszczenia foyer nie stanowią drogi komunikacji ogólnej, dla której określa się długość dojścia ewakuacyjnego. Są pomieszczeniami ściśle funkcjonalnie związanymi z salą widowiskową, stanowiącymi przestrzeń do przebywania widzów w czasie antraktów oraz drogę ewakuacyjną (w ramach przejścia ewakuacyjnego) z widowni i balkonu. Przejście ewakuacyjne z balkonu sali widowiskowej prowadzi przez foyer na piętrze, główną klatkę schodową foyer dolne do holu wejściowego na parterze. W foyer na parterze po prawej stronie widowni zlokalizowano szatnię dla widzów w sposób nie zawęŝający przejścia. Wysokość foyer wynosi 2,68 m. Pomieszczenia foyer na parterze są oddzielone od holu wejściowego dwuskrzydłowymi drzwiami wahadłowymi o szerokości jednego skrzydła wynoszącej 0,85 m. Długość przejścia ewakuacyjnego Długość przejścia ewakuacyjnego w pomieszczeniach budynku nie przekracza 40 m. Długość dojścia ewakuacyjnego Poza długością dojścia ewakuacyjnego prowadzącego z balkonu i pomieszczenia garderoby na piętrze budynku, pozostałe długości dojść ewakuacyjnych nie zostały przekroczone Oznakowanie ewakuacyjne Drogi ewakuacyjne i wyjścia z pomieszczeń, w których moŝe przebywać ponad 50 osób, będą oznakowane podświetlanymi znakami ewakuacyjnym zgodnie z Polskimi Normami Zabezpieczenie przeciwpoŝarowe instalacji uŝytkowych Instalacja wodno-kanalizacyjna Otwory w oddzieleniach przeciwpoŝarowych, przez, które prowadzone są przewody instalacyjne wykonane z materiałów niepalnych (stalowe, Ŝeliwne) lub przewody palne o średnicy nie przekraczającej 40 mm będą uszczelnione ogniochronnymi masami zgodnie z odpowiednimi Aprobatami Technicznymi. Przewody z rur palnych średnicy większej niŝ DN 40 będą wyposaŝone w odpowiednie pierścienie przeciwpoŝarowe Instalacja wentylacyjna Budynek jest wyposaŝony w instalacje wentylacyjne i częściowo w klimatyzację. Przewody przechodzące pomiędzy strefami i pomieszczeniami wydzielonymi poŝarowo wyposaŝono w zamykające się automatycznie klapy odcinające o klasie odporności ogniowej EI jak wymagana odporność ogniowa przegrody budowlanej. Klapy przeciwpoŝarowe będą sterowane przez system sygnalizacji poŝarowej. 13

14 Instalacja elektryczna Przejście kabli przez ściany stanowiące oddzielenia przeciwpoŝarowe będą wykonane w przepustach o odporności ogniowej EI jak wymagana odporność ogniowa dla oddzielania przeciwpoŝarowego. Głowna rozdzielnia elektryczna stanowi odrębną strefę poŝarową Ochrona odgromowa. Budynek został objęty ochroną odgromową zgodnie z Polskimi Normami WyposaŜenie obiektu w podręczny sprzęt gaśniczy Budynek jest wyposaŝony w gaśnice proszkowe (o minimalnej masie jednostki 6 kg) do gaszenia poŝarów grup ABC. Do gaszenia pomieszczeń elektrycznych zostały zastosowane gaśnice śniegowe. Gaśnice zostały rozmieszczone według następujących zasad: nie przekraczania powierzchni 300 m 2 na jedną jednostkę długość dojścia do sprzętu nie moŝe przekraczać 30 m, do sprzętu powinien być zapewniony dostęp o szerokości 1 m, oznakowanie sprzętu powinno być zgodne z Polskimi Normami Elementy wykończenia i wystroju wnętrz Przy stosowaniu elementów wykończenia i wystroju wnętrz uwzględniono następujące warunki: - na drogach komunikacji ogólnej wykładziny podłogowe są, co najmniej z materiałów trudno zapalnych, - krzesła i fotele na drogach komunikacji ogólnej są z materiałów trudno-zapalnych - przegrody i ścianki działowe i wykładziny podłogowe zatosowano z materiałów co najmniej trudno zapalnych, 14

15 7. Scenariusze rozwoju zdarzeń w czasie poŝaru Głównym celem tworzenia scenariuszy zdarzeń w czasie poŝaru jest wyznaczenie algorytmów działania systemów zabezpieczeń przeciwpoŝarowych i pozostałych systemów technicznych zapewniających optymalny poziom bezpieczeństwa poŝarowego. Liczba moŝliwych przebiegów poŝarów w obiekcie jest bardzo duŝa i nie ma moŝliwości szczegółowego rozwaŝenia kaŝdego przypadku. Na potrzeby opracowania dokonano analizy uogólnionych, charakterystycznych poŝarów, tj. poŝarów w wybranych pomieszczeniach i klatce schodowej. Przeprowadzona analiza wyczerpuje najwaŝniejsze moŝliwe reakcje systemów przeciwpoŝarowych i systemów technicznych, których stan pracy ma istotny wpływ na poziom bezpieczeństwa w czasie poŝaru. ZałoŜenia ogólne: 1. Przewidziano alarmowanie dwustopniowe, alarm II stopnia następuje po: upływie czasu na potwierdzenie (T1=0,5 min), upływie czasu na skasowanie (T2=4 min), wciśnięciu ręcznego ostrzegacza poŝarowego (ROP), alarm ten nie powoduje sterowań wentylacji oddymiającej 2. Transmisja informacji o poŝarze do jednostki straŝy poŝarnej - alarm II stopnia. 3. Otwarcie klapy dymowej w bocznej klatce schodowej alarm I stopnia po wykryciu dymu w tej klatce schodowej lub wciśnięciu przycisku sterującego oddymianiem. 4. Wyłączenie wentylacji bytowej obsługującej daną strefę poŝarową alarm II stopnia. 5. Zamknięcie normalnie otwartych drzwi przeciwpoŝarowych do bocznej klatki schodowej - alarm I stopnia strefie poŝarowej, w której jest zlokalizowana klatka schodowa, lub czujki dymowej w klatce schodowej 6. Otwarcie okien oddymiających oraz okien do napływu powietrza w foyer nastąpi po wykryciu dymu w foyer w czasie alarmu I stopnia lub po wciśnięciu przycisku sterującego na parterze lub piętrze foyer. 7. Otwarcie okien oddymiających na scenie po wykryciu dymu w Sali widowiskowej, na scenie, kieszeni scenicznej lub w pomieszczeniu orkiestry na poziomi piwnicy - alarm I stopnia 8. Uruchomienie sygnalizatorów akustycznych w budynku nastąpi po wystąpieniu alarmu poŝarowego II stopnia (oprócz wykrycia poŝaru w pomieszczeniach pompowni ppoŝ. i rozdzielni elektrycznej stanowiących odrębne strefy poŝarowe). 9. Zamknięcie normalnie otwartych stalowych wrót oddzielających kieszeń sceniczną od sceny - alarm II stopnia (oprócz wykrycia poŝaru w pomieszczeniach pompowni ppoŝ. i rozdzielni elektrycznej stanowiących odrębne strefy poŝarowe). 10. Zamknięcie normalnie otwartych drzwi przeciwpoŝarowych do pomieszczeń - alarm I stopnia (oprócz wykrycia poŝaru w pomieszczeniach pompowni ppoŝ. i rozdzielni elektrycznej stanowiących odrębne strefy poŝarowe). 15

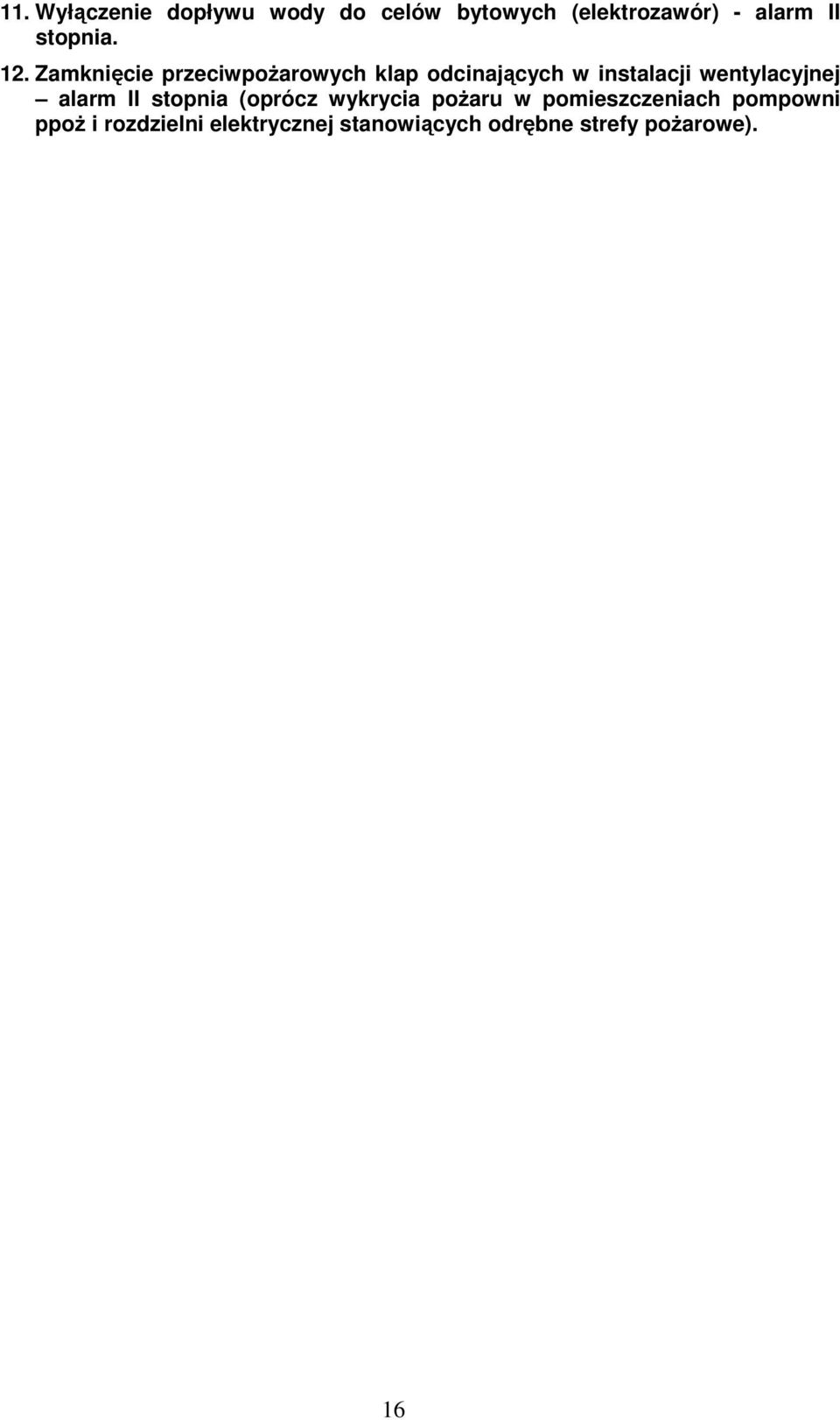

16 11. Wyłączenie dopływu wody do celów bytowych (elektrozawór) - alarm II stopnia. 12. Zamknięcie przeciwpoŝarowych klap odcinających w instalacji wentylacyjnej alarm II stopnia (oprócz wykrycia poŝaru w pomieszczeniach pompowni ppoŝ i rozdzielni elektrycznej stanowiących odrębne strefy poŝarowe). 16

17 SCENARIUSZ 1: Lokalizacja poŝaru SP-2 Strefa poŝarowa. Pompownia poŝarowa PoŜar na kondygnacji -1 pom. nr 015;. Reakcja systemów Wykrycie poŝaru przez czujki poŝarowe: CSP: alarm I stopnia alarm II stopnia po upływie czasów na potwierdzenie (T1=0,5 min) lub po upływie czasu rozpoznanie (T2=4 min). Alarm I stopnia: Sygnalizacja alarmu w centrali sygnalizacji poŝarowej CSP z podaniem adresu elementu i nazwy strefy dozorowej; monitoring - Brak sterowań wentylacja oddymiająca w bocznej klatce schodowej: brak sterowań wentylacja oddymiająca w foyer - brak sterowań wentylacja oddymiająca sceny brak sterowań wentylacja bytowa - brak sterowań trzymacze drzwi przeciwpoŝarowych zwolnienie trzymacza drzwi do pompowni zamknięcie stalowych wrót oddzielających scenę od kieszeni scenicznej brak sterowań sygnalizatory akustyczne - brak sterowań Ruchoma barierka w bocznej klatce schodowej - brak sterowań zawór elektromagnetyczny wody uŝytkowej brak sterowań przeciwpoŝarowe klapy odcinające - brak sterowań 17

18 CSP: Alarm II stopnia: Sygnalizacja alarmu w centrali sygnalizacji poŝarowej CSP z podaniem adresu elementu i nazwy strefy dozorowej; monitoring: Przesłanie sygnału alarmowego do PSP; wentylacja oddymiająca w bocznej klatce schodowej: brak sterowań wentylacja oddymiająca w foyer - brak sterowań wentylacja oddymiająca sceny brak sterowań wentylacja bytowa - brak sterowań trzymacze drzwi przeciwpoŝarowych zwolnienie trzymacza drzwi do pompowni zamknięcie stalowych wrót oddzielających scenę od kieszeni scenicznej brak sterowań sygnalizatory akustyczne - brak sterowań Ruchoma barierka w bocznej klatce schodowej - brak sterowań zawór elektromagnetyczny wody uŝytkowej zamknięcie zaworu przeciwpoŝarowe klapy odcinające - brak sterowań 18

19 SCENARIUSZ 2: Lokalizacja poŝaru SP-3 Strefa poŝarowa rozdzielnia elektryczna PoŜar na kondygnacji -1 pom. nr 022 lub nr 023. Reakcja systemów Wykrycie poŝaru przez czujki poŝarowe: CSP: alarm I stopnia alarm II stopnia po upływie czasów na potwierdzenie (T1=0,5 min) lub po upływie czasu rozpoznanie (T2=4 min). Sygnalizacja alarmu w centrali sygnalizacji poŝarowej CSP z podaniem adresu elementu i nazwy strefy dozorowej; monitoring - Brak sterowań wentylacja oddymiająca w bocznej klatce schodowej: brak sterowań wentylacja oddymiająca w foyer - brak sterowań wentylacja oddymiająca sceny brak sterowań wentylacja bytowa - brak sterowań trzymacze drzwi przeciwpoŝarowych brak sterowań zamknięcie stalowych wrót oddzielających scenę od kieszeni scenicznej brak sterowań sygnalizatory akustyczne - brak sterowań Ruchoma barierka w bocznej klatce schodowej - brak sterowań zawór elektromagnetyczny wody uŝytkowej brak sterowań przeciwpoŝarowe klapy odcinające - brak sterowań 19

20 CSP: Alarm II stopnia: Sygnalizacja alarmu w centrali sygnalizacji poŝarowej CSP z podaniem adresu elementu i nazwy strefy dozorowej; monitoring: Przesłanie sygnału alarmowego do PSP; wentylacja oddymiająca w bocznej klatce schodowej: brak sterowań wentylacja oddymiająca w foyer - brak sterowań wentylacja oddymiająca sceny brak sterowań wentylacja bytowa - brak sterowań trzymacze drzwi przeciwpoŝarowych brak sterowań zamknięcie stalowych wrót oddzielających scenę od kieszeni scenicznej brak sterowań sygnalizatory akustyczne - brak sterowań Ruchoma barierka w bocznej klatce schodowej - brak sterowań zawór elektromagnetyczny wody uŝytkowej zamknięcie zaworu przeciwpoŝarowe klapy odcinające - brak sterowań 20

21 SCENARIUSZ 3: SP 1. Strefa poŝarowa. Część budynku bez stref SP 2 i SP 3 Lokalizacja poŝaru PoŜar na kondygnacji parteru, np. w pomieszczeniu nr 17. Reakcja systemów Wykrycie poŝaru przez czujki poŝarowe: CSP: alarm I stopnia alarm II stopnia po upływie czasów na potwierdzenie (T1=0,5 min) lub po upływie czasu rozpoznanie (T2=4 min). Alarm I stopnia: Sygnalizacja alarmu w centrali sygnalizacji poŝarowej CSP z podaniem adresu elementu i nazwy strefy dozorowej; monitoring - Brak sterowań wentylacja oddymiająca w bocznej klatce schodowej: brak sterowań wentylacja oddymiająca w foyer - brak sterowań wentylacja oddymiająca sceny brak sterowań wentylacja bytowa - brak sterowań trzymacze drzwi przeciwpoŝarowych zwolnienie trzymaczy zamknięcie stalowych wrót oddzielających scenę od kieszeni scenicznej brak sterowań sygnalizatory akustyczne - brak sterowań ruchoma barierka w bocznej klatce schodowej - brak sterowań zawór elektromagnetyczny wody uŝytkowej brak sterowań przeciwpoŝarowe klapy odcinające - brak sterowań 21

22 CSP: Alarm II stopnia: Sygnalizacja alarmu w centrali sygnalizacji poŝarowej CSP z podaniem adresu elementu i nazwy strefy dozorowej; monitoring: Przesłanie sygnału alarmowego do PSP; wentylacja oddymiająca w bocznej klatce schodowej: brak sterowań wentylacja oddymiająca w foyer - brak sterowań wentylacja oddymiająca sceny brak sterowań wentylacja bytowa wyłączenie wentylacji trzymacze drzwi przeciwpoŝarowych zwolnienie trzymaczy zamknięcie stalowych wrót oddzielających scenę od kieszeni scenicznej zamkniecie wrót sygnalizatory akustyczne włączenie sygnalizatorów w budynku ruchoma barierka w bocznej klatce schodowej - zamknięcie barierki zawór elektromagnetyczny wody uŝytkowej zamknięcie zaworu przeciwpoŝarowe klapy odcinające zamkniecie klap 22

23 SCENARIUSZ 4: SP1 Strefa poŝarowa. Część budynku bez stref SP 2 i SP 3 Lokalizacja poŝaru PoŜar na kondygnacji parteru - scena Reakcja systemów Wykrycie poŝaru przez czujki poŝarowe: CSP: alarm I stopnia alarm II stopnia po upływie czasów na potwierdzenie (T1=0,5 min) lub po upływie czasu rozpoznanie (T2=4 min). Alarm I stopnia: Sygnalizacja alarmu w centrali sygnalizacji poŝarowej CSP z podaniem adresu elementu i nazwy strefy dozorowej; monitoring - Brak sterowań wentylacja oddymiająca w bocznej klatce schodowej: brak sterowań wentylacja oddymiająca w foyer - brak sterowań wentylacja oddymiająca sceny uruchomienie wentylacji oddymiającej scenę wentylacja bytowa - brak sterowań trzymacze drzwi przeciwpoŝarowych zwolnienie trzymaczy zamknięcie stalowych wrót oddzielających scenę od kieszeni scenicznej - brak sterowań sygnalizatory akustyczne - brak sterowań ruchoma barierka w bocznej klatce schodowej - brak sterowań zawór elektromagnetyczny wody uŝytkowej brak sterowań przeciwpoŝarowe klapy odcinające - brak sterowań 23

24 CSP: Alarm II stopnia: Sygnalizacja alarmu w centrali sygnalizacji poŝarowej CSP z podaniem adresu elementu i nazwy strefy dozorowej; monitoring: Przesłanie sygnału alarmowego do PSP; wentylacja oddymiająca w bocznej klatce schodowej: brak sterowań wentylacja oddymiająca w foyer - brak sterowań wentylacja oddymiająca sceny - uruchomienie wentylacji oddymiającej scenę wentylacja bytowa wyłączenie wentylacji trzymacze drzwi przeciwpoŝarowych zwolnienie trzymaczy zamknięcie stalowych wrót oddzielających scenę od kieszeni scenicznej zamkniecie wrót sygnalizatory akustyczne włączenie sygnalizatorów akustycznych w budynku ruchoma barierka w bocznej klatce schodowej - zamknięcie barierki zawór elektromagnetyczny wody uŝytkowej zamknięcie zaworu przeciwpoŝarowe klapy odcinające zamkniecie klap 24

25 SCENARIUSZ 5: SP 1. Strefa poŝarowa. Część budynku bez stref SP 2 i SP 3 Lokalizacja poŝaru PoŜar na kondygnacji parteru. Foyer - szatnia. Reakcja systemów Wykrycie poŝaru przez czujki poŝarowe: CSP: alarm I stopnia alarm II stopnia po upływie czasów na potwierdzenie (T1=0,5 min) lub po upływie czasu rozpoznanie (T2=4 min). Alarm I stopnia: Sygnalizacja alarmu w centrali sygnalizacji poŝarowej CSP z podaniem adresu elementu i nazwy strefy dozorowej; monitoring - Brak sterowań wentylacja oddymiająca w bocznej klatce schodowej: brak sterowań wentylacja oddymiająca w foyer - uruchomienie wentylacji oddymiającej foyer wentylacja oddymiająca sceny brak sterowań wentylacja bytowa - brak sterowań trzymacze drzwi przeciwpoŝarowych zwolnienie trzymaczy zamknięcie stalowych wrót oddzielających scenę od kieszeni scenicznej brak sterowań sygnalizatory akustyczne - brak sterowań ruchoma barierka w bocznej klatce schodowej - brak sterowań zawór elektromagnetyczny wody uŝytkowej brak sterowań przeciwpoŝarowe klapy odcinające - brak sterowań 25

26 CSP: Alarm II stopnia: Sygnalizacja alarmu w centrali sygnalizacji poŝarowej CSP z podaniem adresu elementu i nazwy strefy dozorowej; monitoring: Przesłanie sygnału alarmowego do PSP; wentylacja oddymiająca w bocznej klatce schodowej: brak sterowań wentylacja oddymiająca w foyer - uruchomienie wentylacji odymiającej foyer wentylacja oddymiająca sceny brak sterowań wentylacja bytowa - brak sterowań trzymacze drzwi przeciwpoŝarowych zwolnienie trzymaczy zamknięcie stalowych wrót oddzielających scenę od kieszeni scenicznej zamkniecie wrót sygnalizatory akustyczne włączenie sygnalizatorów akustycznych w budynku ruchoma barierka w bocznej klatce schodowej - zamknięcie barierki zawór elektromagnetyczny wody uŝytkowej zamknięcie zaworu przeciwpoŝarowe klapy odcinające zamkniecie klap 26
