1 Kraków, r. UNIWERSYTET JAGIELLOŃSKI ul. Gołębia Kraków Dotyczy : Raportu z Przeglądu i Oceny Projektu MCB dotyczącego Systemu zapewnienia Jakości dla Pracowni Hodowli Komórek mieszczącej się przy WBBiB UJ. W odpowiedzi na pismo Raport z Przeglądu i Oceny Projektu MCB z dnia r., po przeanalizowaniu uwag w nim zawartych stwierdziliśmy, że korekty w projekcie, wynikające z wyżej wymienionego pisma są zmianami nieistotnymi. Zostaną wprowadzone w trybie nadzoru autorskiego, w formie niezbędnych rysunków oraz opisów. Przewiduje się następujące zmiany w projekcie : 1. Ośrodek Biotechnologii i Bezpieczeństwa Żywności (wg Załącznika NR 1) : a) wykonanie dodatkowej śluzy (pom. nr 0/9a), stanowiącej niezależne wejście do hali półtechniki (pom. nr 0/7). W związku z tą zmianą projektuje się następujące elementy budowlane : - ściana działowa gr. 12cm, murowana z pustaka Porotherm, tynkowana, malowana farbami akrylowymi, lateksowymi, zmywalnymi, 2 klasa odporności na ścieranie; - drzwi pomiędzy śluzą (pom. nr 0/9) oraz dodatkową śluzą (pom. nr 0/9a) : Dl2(K) -wym. zestawczy 110/200cm, pełne, stalowe, izolowane wełną mineralną, zaopatrzone w system kontroli dostępu (blokada jednoczesnego otwierania drzwi; 1

W odpowiedzi na pismo Raport z Przeglądu i Oceny Projektu MCB z dnia 04.02.2011 r.

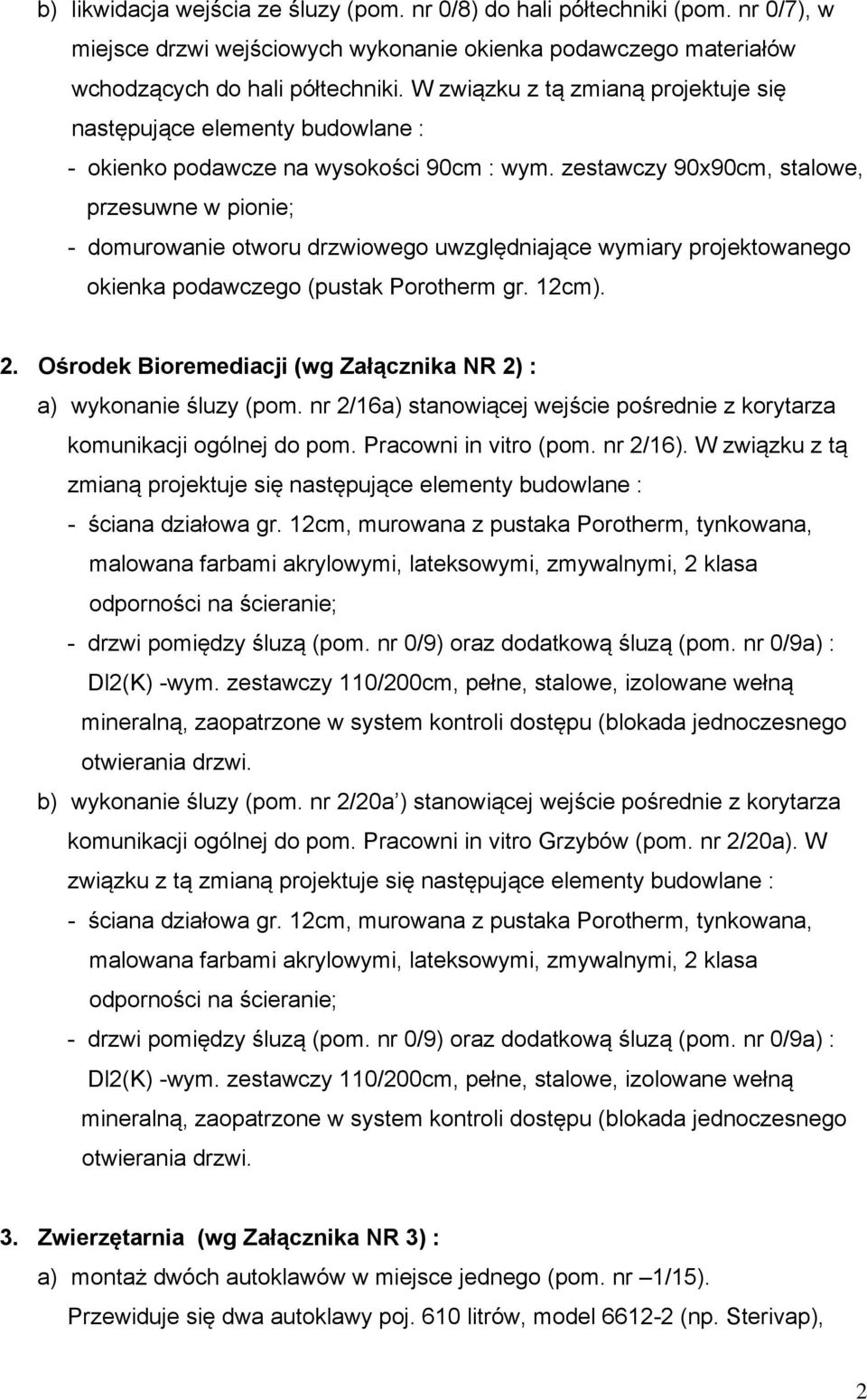

2 b) likwidacja wejścia ze śluzy (pom. nr 0/8) do hali półtechniki (pom. nr 0/7), w miejsce drzwi wejściowych wykonanie okienka podawczego materiałów wchodzących do hali półtechniki. W związku z tą zmianą projektuje się następujące elementy budowlane : - okienko podawcze na wysokości 90cm : wym. zestawczy 90x90cm, stalowe, przesuwne w pionie; - domurowanie otworu drzwiowego uwzględniające wymiary projektowanego okienka podawczego (pustak Porotherm gr. 12cm). 2. Ośrodek Bioremediacji (wg Załącznika NR 2) : a) wykonanie śluzy (pom. nr 2/16a) stanowiącej wejście pośrednie z korytarza komunikacji ogólnej do pom. Pracowni in vitro (pom. nr 2/16). W związku z tą zmianą projektuje się następujące elementy budowlane : - ściana działowa gr. 12cm, murowana z pustaka Porotherm, tynkowana, malowana farbami akrylowymi, lateksowymi, zmywalnymi, 2 klasa odporności na ścieranie; - drzwi pomiędzy śluzą (pom. nr 0/9) oraz dodatkową śluzą (pom. nr 0/9a) : Dl2(K) -wym. zestawczy 110/200cm, pełne, stalowe, izolowane wełną mineralną, zaopatrzone w system kontroli dostępu (blokada jednoczesnego otwierania drzwi. b) wykonanie śluzy (pom. nr 2/20a ) stanowiącej wejście pośrednie z korytarza komunikacji ogólnej do pom. Pracowni in vitro Grzybów (pom. nr 2/20a). W związku z tą zmianą projektuje się następujące elementy budowlane : - ściana działowa gr. 12cm, murowana z pustaka Porotherm, tynkowana, malowana farbami akrylowymi, lateksowymi, zmywalnymi, 2 klasa odporności na ścieranie; - drzwi pomiędzy śluzą (pom. nr 0/9) oraz dodatkową śluzą (pom. nr 0/9a) : Dl2(K) -wym. zestawczy 110/200cm, pełne, stalowe, izolowane wełną mineralną, zaopatrzone w system kontroli dostępu (blokada jednoczesnego otwierania drzwi. 3. Zwierzętarnia (wg Załącznika NR 3) : a) montaż dwóch autoklawów w miejsce jednego (pom. nr 1/15). Przewiduje się dwa autoklawy poj. 610 litrów, model (np. Sterivap), 2

zestawczy 90x90cm, stalowe, przesuwne w pionie; - domurowanie otworu drzwiowego uwzględniające wymiary projektowanego okienka podawczego (pustak Porotherm gr. 12cm). 2.

3 ze schładzaniem. W związku z ta zmianą projektuje się następujące elementy budowlano-instalacyjne : - zmianę usytuowania ścianek działowych, w związku ze zmianą układu funkcjonalnego (przeniesienie pom. Śluzy towarowej (pom. nr 1/14a); - zmianę drzwi do pom. Śluzy towarowej (pom. nr 1/14a); - zmiana usytuowania drzwi kabiny prysznica powietrznego; - montaż dodatkowych gniazdek elektrycznych, w tym trójfazowych do zasilania autoklawów; - zwiększenie przewidywanej mocy na urządzenia autoklawów o 30kW; - podłączenie autoklawów do instalacji wod.-kan.; - montaż indywidualnych odciągów miejscowych z każdego autoklawu oraz podłączenie do wentylacji wyciągowej; b) wytworzenie Przestrzeni na materiał sterylny wydzielone miejsce z pomieszczenia Korytarz wewnętrzny (pom. nr 1/14). W związku z ta zmianą projektuje się następujące elementy budowlane : - zmniejszenie powierzchni Pomieszczenia porządkowego (pom. nr 1/12) oraz zmianę usytuowania drzwi wejściowych do tego pomieszczenia. c) montaż dygestorium do pracy przy perfuzji paraformoaldechydem w pom. Pokój Zabiegowy (pom. nr 1/18). W związku z ta zmianą projektuje się następujące elementy budowlano-instalacyjne : - montaż wypustu elektrycznego dla zasilania urządzenia; - podłączenie urządzenia do instalacji wod.-kan.; - podłączenie odciągu miejscowego urządzenia do wentylacji wyciągowej; d) wykonanie wnęki na butle gazów technicznych wydzielone pom. o powierzchni 2,07m2, dostępne z Komunikacji (pom. nr 1/1). W związku z ta zmianą projektuje się następujące elementy budowlanoinstalacyjne : - drzwi przesuwne dostępne Komunikacji Ds1a*, wym. zestawczy 90/200cm, stalowe, o odporności ogniowej EI30, dymoszczelne S60; - montaż instalacji gazów technicznych (CO2, tlen, halotan, azot) z pom. wnęki na butle gazów do pomieszczeń : Pokój Zabiegowy (pom. nr 1/18) oraz Laboratorium (pom. nr 1/19). 3

Śluzy towarowej (pom. nr 1/14a); - zmianę drzwi do pom. Śluzy towarowej (pom.

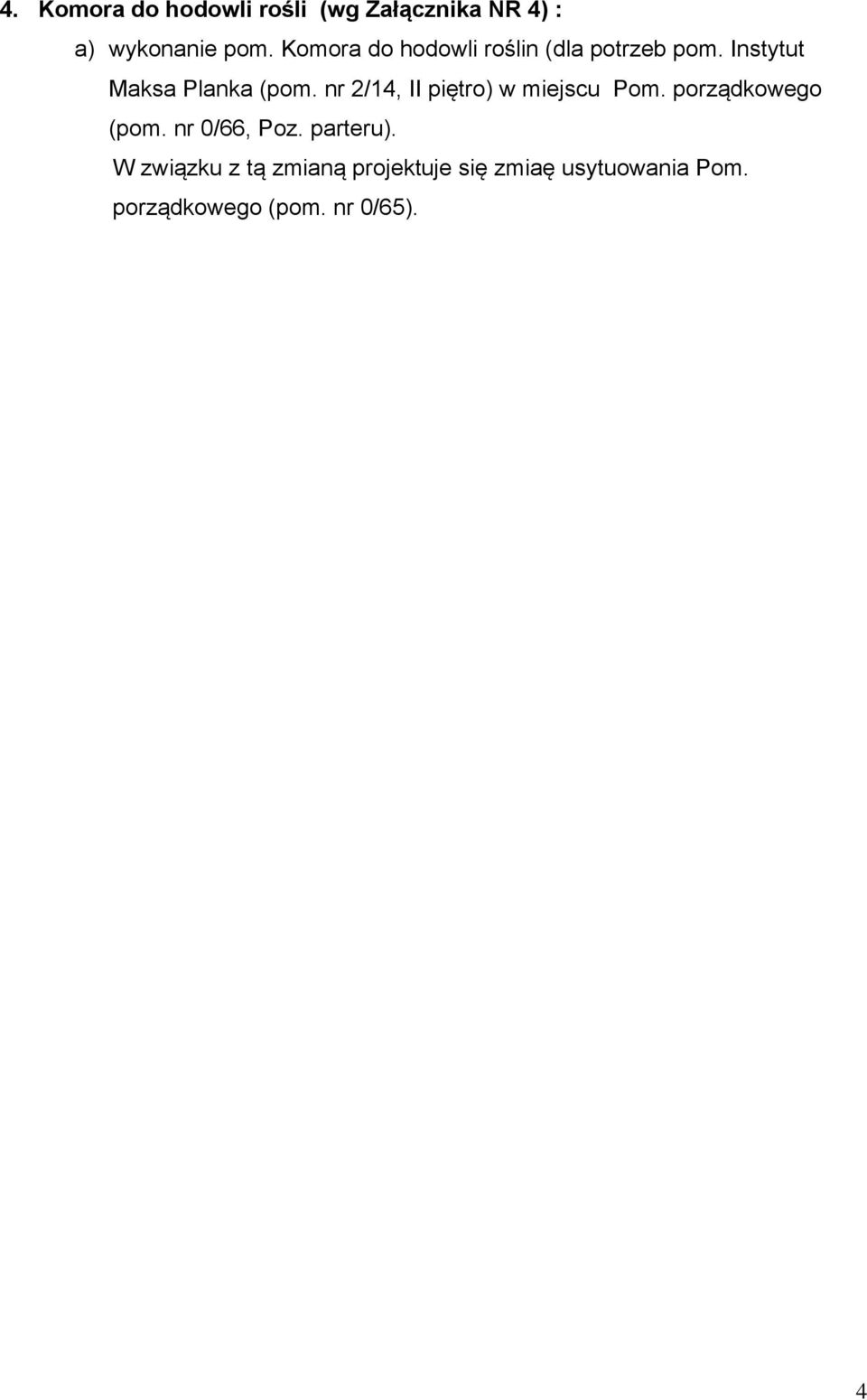

4 4. Komora do hodowli rośli (wg Załącznika NR 4) : a) wykonanie pom. Komora do hodowli roślin (dla potrzeb pom. Instytut Maksa Planka (pom. nr 2/14, II piętro) w miejscu Pom. porządkowego (pom. nr 0/66, Poz. parteru). W związku z tą zmianą projektuje się zmiaę usytuowania Pom. porządkowego (pom. nr 0/65). 4

nr 2/14, II piętro) w miejscu Pom. porządkowego (pom. nr 0/66, Poz. parteru).
