1 Roll-Packer VS RP 7700 z systemem szynowym

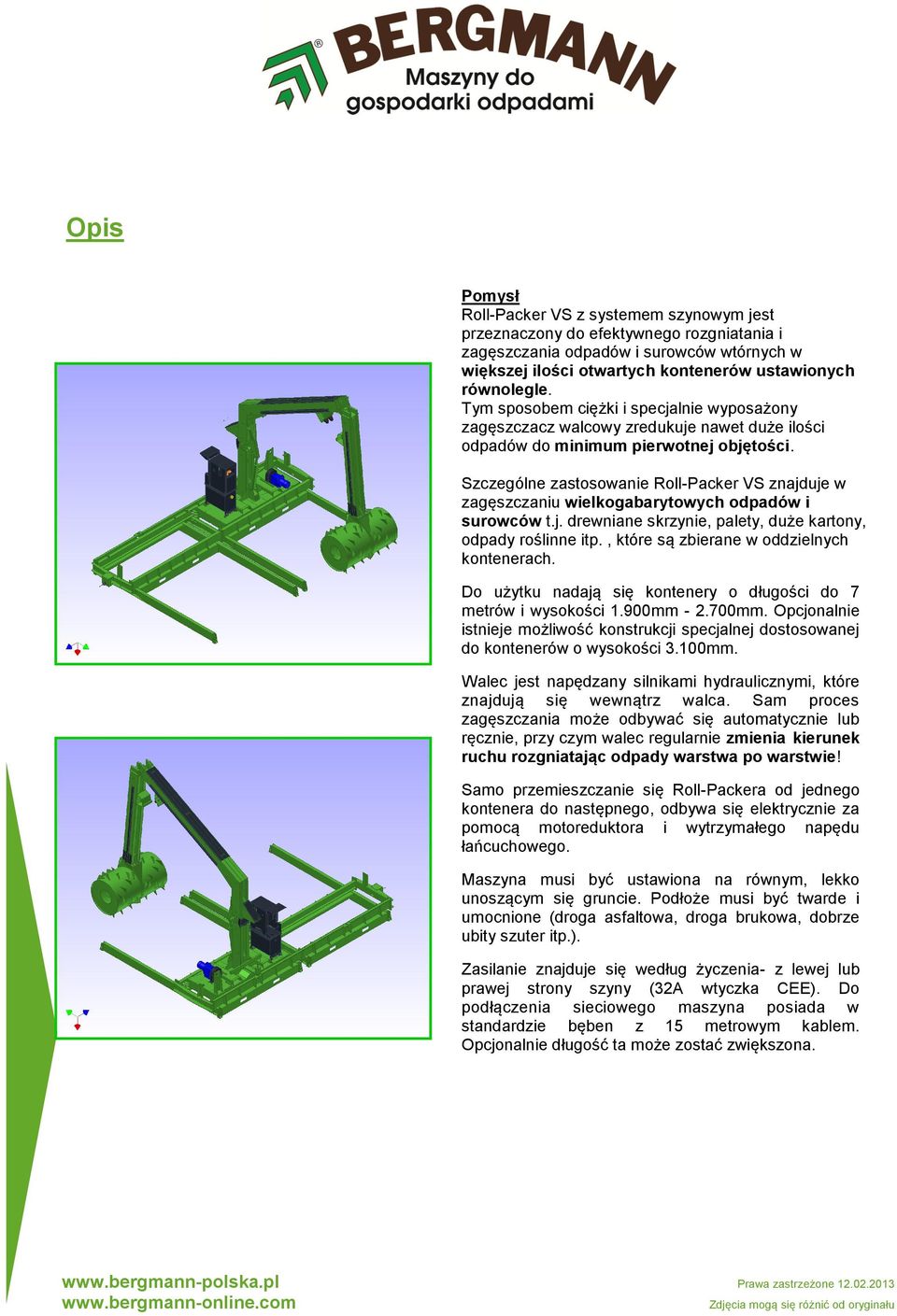

2 Opis Pomysł Roll-Packer VS z systemem szynowym jest przeznaczony do efektywnego rozgniatania i zagęszczania odpadów i surowców wtórnych w większej ilości otwartych kontenerów ustawionych równolegle. Tym sposobem ciężki i specjalnie wyposażony zagęszczacz walcowy zredukuje nawet duże ilości odpadów do minimum pierwotnej objętości. Szczególne zastosowanie Roll-Packer VS znajduje w zagęszczaniu wielkogabarytowych odpadów i surowców t.j. drewniane skrzynie, palety, duże kartony, odpady roślinne itp., które są zbierane w oddzielnych kontenerach. Do użytku nadają się kontenery o długości do 7 metrów i wysokości 1.900mm mm. Opcjonalnie istnieje możliwość konstrukcji specjalnej dostosowanej do kontenerów o wysokości 3.100mm. Walec jest napędzany silnikami hydraulicznymi, które znajdują się wewnątrz walca. Sam proces zagęszczania może odbywać się automatycznie lub ręcznie, przy czym walec regularnie zmienia kierunek ruchu rozgniatając odpady warstwa po warstwie! Samo przemieszczanie się Roll-Packera od jednego kontenera do następnego, odbywa się elektrycznie za pomocą motoreduktora i wytrzymałego napędu łańcuchowego. Maszyna musi być ustawiona na równym, lekko unoszącym się gruncie. Podłoże musi być twarde i umocnione (droga asfaltowa, droga brukowa, dobrze ubity szuter itp.). Zasilanie znajduje się według życzenia- z lewej lub prawej strony szyny (32A wtyczka CEE). Do podłączenia sieciowego maszyna posiada w standardzie bęben z 15 metrowym kablem. Opcjonalnie długość ta może zostać zwiększona.

3 Opis działania Jako członek rodziny Roll-Packerów firmy Bergmann, Roll-Packer RP7700 VS został stworzony do stacjonarnego użytku przy większej ilości otwartych kontenerów, ustawionych równolegle. Dzieje się to za pomocą ciężkiego i specjalnie wyposażonego zagęszczacza walcowego, który kruszy i zagęszcza duże odpady w krótkim czasie, do minimum ich objętości. Łatwa obsługa Kiedy kontener stoi już pod Roll-Packerem RP 7700 VS i należy go tak długo napełniać, aż zostanie zakryta cała podłoga kontenera. Służy to temu, aby kolce walca nie mogły uszkodzić podłogi kontenera. Zagęszczanie Kolejnym krokiem jest włączenie Roll-Packera. Walec się obniża i zaczyna dosłownie rozgniatać materiał ruchem w przód i tył! Ciągłe napełnianie Materiał może być dorzucany w dowolnym momencie, nawet kiedy maszyna jest w trakcie pracy. Zagęszczanie warstwa po warstwie Walec zgniata każdą warstwę materiału z osobna, przez co osiąga ogromne ciężary zagęszczenia. Jedna maszyny do wielu różnych odpadów Po zakończeniu zagęszczania, użytkownik może manualnie przejechać do następnego kontenera i rozpocząć ponownie. W ten sposób można oddzielać materiały, które poprzednio były wrzucane do jednego kontenera, i zagęszczać je za pomocą Roll-Packera VS. Udowodnionym wynikiem są do 60% zaoszczędzone jazdy!

4 Dane techniczne Agregat hydrauliczny Moc napędowa Walec 5,5 kw / o/min Przesuwnica 0,75 kw / o/min Ciśnienie robocze do 210 bar Prędkość walca 7 obroty/min Pojemność oleju hydr. 100 litrów Olej hydrauliczny HLP według DIN , Cz. 2 Lepkość od 46 mm²/s przy 40 C Zakres temperatury -10 C do +60 C Chłodnica oleju 110 W Przekładnia Pojemność oleju Przekładnia walca: 6,0 litrów Olej przekładniowy CLP według DIN , Cz. 3 Lepkość od 320 mm²/s przy 40 C Zakres temperatury -10 C do +60 C Wymiary ok. (bez kontenera) Szerokość maszyny Wysokość maszyny Długość maszyny Średnica walca Wysokość kontenera Długość toczenia się ~3.100 mm (indywidualnie dop.) mm mm mm mm bis mm ok mm, z możliwością regulacji Wymiary miejsca na kontenery ok. (bez kontenera) Długość Wysokość Szerokość Dane elektryczne Podłączenia Napięcie wejściowe Częstotliwość Napięcie sterowania Bezpieczniki mm 600 mm mm Zgodne z życzeniem klienta V / V 50 Hz 24 V 3 x 25 A Zabezpieczenie IP 44 według DIN Dodatkowe informacje Przemieszczanie manualne Poziom hałasu ok. 72 db(a) według DIN ISO (na 5 m odległości) Waga walca ~1.600 kg (w zależnośći od typu) Całkowita waga kg Z zastrzeżeniem zmian

5 Przykładowe rozmieszczenie 2 miejsca 3 miejsca 3 miejsca z przestrzenią dla wóżka widłowego Z zastrzeżeniem zmian

6 Wyniki zagęszczenia, według danych naszych klientów Materiał Odpady gabarytowe, dykty drewnianie bez Roll-Packera VS ok. 4 tony z Roll-Packer VS ok. 8 tony Oszczędności na transporcie 50 % Kartony ok. 0,9 tony ok. 4 tony 75 % Odpady komunalne ok. 6 kontenerów ok. 3 kontenery 50 % Drewno budowlane, łaty, palety ok. 4 tony ok. 9 tony 56 % Odpady metalowe ok. 5 kontenerów ok. 2 kontenery 60 % Odpady roślinne ok. 2,5 tony ok. 7 tony 64 %

7 Referencje Zakład oczyszczania miasta w Berlinie BMW, München Daimler-Chrysler, Stuttgart Lufthansa, Hamburg Audi Skup surowców wtórnych, Bad Kissingen Pirelli Faber Kabel, Han. Münden Vestforbraending/Gladsaxe, Copenhagen (DK) Vestforbraending, Taastrup (DK) FORD, St. Petersburg (RUS) Marlborough Household Recycling- Centre, Warminster (GB) Pitlochry Recycling Center, Perth & Kinross Council (GB) Kinross Recycling Centre, Perth & Kinross Council (GB) Norris Way Recycling Centre, Birmingham (GB) Westsussex County Council, Horsham (GB) Westsussex County Council, East Grinstead (GB) Zimmermann AG, Tirol (A) Stmoid AG, Eglisau (CH) Gemeente Arnhem (NL)

8 BERGMANN Maszyny do gospodarki odpadami Wyłączny przedstawiciel w Polsce: Legun Trading Company Ul. Kolista 105c PL Bielsko-Biała Kontakt Tel biuro@bergmann-polska.pl Siedziba główna w Niemczech: Bergmann Maschinen für die Abfallwirtschaft Von-Arenberg-Straße 7 D Lathen Niemcy Prawa zastrzeżone
