1 Pompa ciepła do ciepłej wody 2 GENERACJA CAŁKOWITA INTEGRACJA Logatherm WPT 270/2 A-S do temp. -10ºC Logatherm WPT 270/2 I-S do temp. +5ºC Urządzenie Indeks Logatherm WPT 270/2 I-S Logatherm WPT 270/2 A-S GEN. A model do -10ºC I model do +5ºC S - wężownica 1

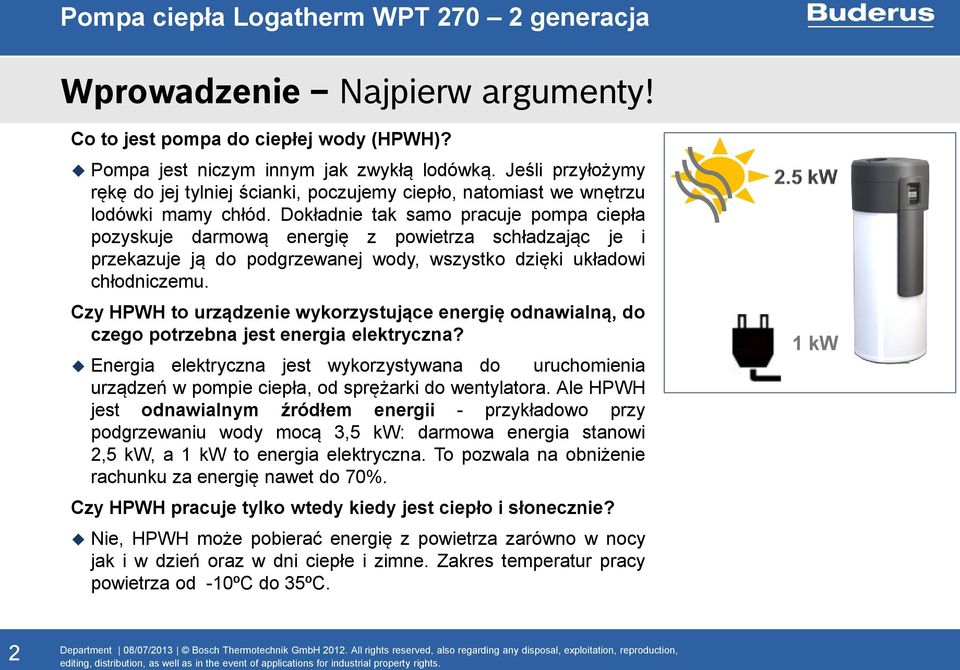

2 Wprowadzenie Najpierw argumenty! Co to jest pompa do ciepłej wody (HPWH)? Pompa jest niczym innym jak zwykłą lodówką. Jeśli przyłożymy rękę do jej tylniej ścianki, poczujemy ciepło, natomiast we wnętrzu lodówki mamy chłód. Dokładnie tak samo pracuje pompa ciepła pozyskuje darmową energię z powietrza schładzając je i przekazuje ją do podgrzewanej wody, wszystko dzięki układowi chłodniczemu. Czy HPWH to urządzenie wykorzystujące energię odnawialną, do czego potrzebna jest energia elektryczna? Energia elektryczna jest wykorzystywana do uruchomienia urządzeń w pompie ciepła, od sprężarki do wentylatora. Ale HPWH jest odnawialnym źródłem energii - przykładowo przy podgrzewaniu wody mocą 3,5 kw: darmowa energia stanowi 2,5 kw, a 1 kw to energia elektryczna. To pozwala na obniżenie rachunku za energię nawet do 70%. Czy HPWH pracuje tylko wtedy kiedy jest ciepło i słonecznie? Nie, HPWH może pobierać energię z powietrza zarówno w nocy jak i w dzień oraz w dni ciepłe i zimne. Zakres temperatur pracy powietrza od -10ºC do 35ºC. 1 kw 2
3 Wprowadzenie Jak to działa? Bardzo proste Otaczające powietrze jest przedmuchiwane przez HWPH za pomocą wentylatora (1), zmieniając ciekły czynnik chłodniczy w parę w parowniku (2). W sprężarce (3) para jest podgrzewana a następnie trafia do skraplacza (4), gdzie zmienia się ponownie w ciecz oddając ciepło podgrzewanej wodzie. Ciekły czynnik chłodniczy przepływa przez zawór rozprężny (5), obniżając swoją temperaturę i ciśnienie. Woda użytkowa jest transportowana ze zbiornika do skraplacza za pomocą pompy obiegowej (6)
4 Korzyści dla użytkownika Oczekiwania Zalety Powód zmniejszenie rachunków za energię i ochrona środowiska naturalnego wydajny profil zużycia c.w.u. istotne gospodarowanie energią, oszczędności do 75% w porównaniu z innymi źródłami ciepła dostępność ciepłej wody zgodnie z wymaganiami użytkowników końcowych technologia pompy ciepła o wydajności > 300% główne źródło ciepła: powietrze umożliwia połączenie z systemem solarnym praca ręczna lub automatyczna, wg własnych programów czasowych, umożliwia wybór kiedy c.w.u. jest potrzebna komfort i dostępność c.w.u. niezawodność urządzenia dostępność c.w.u. pompa ciepła i dogrzewacz zapewniają c.w.u. przez cały rok zasobnik 270l zapewnia >400l wody o temp. 40 C 4
5 Korzyści dla użytkownika Oczekiwania Zalety Powód jakość powietrza łatwość obsługi i komunikacji cyrkulacja powietrza i jego osuszanie przyjazny sterownik praca PC do c.w.u. pomaga utrzymać jakość powietrza i jego wilgotność na określonym poziomie w miejscach gdzie występuje z nim problem: piwnice, garaże itp. duży ekran wyświetla wszystkie konieczne informacje przyjazny sterownik pozwala na proste dokonanie ustawień i programowanie tanie koszty konserwacji i naprawy oszczędność pieniędzy wszystkie elementy mogą być naprawione indywidualnie, łącznie z zasobnikiem i całym modułem pompy ciepła* (brak konieczności pracy przy układzie chłodniczym) * ogranicza się do warunków w okresie gwarancji 5

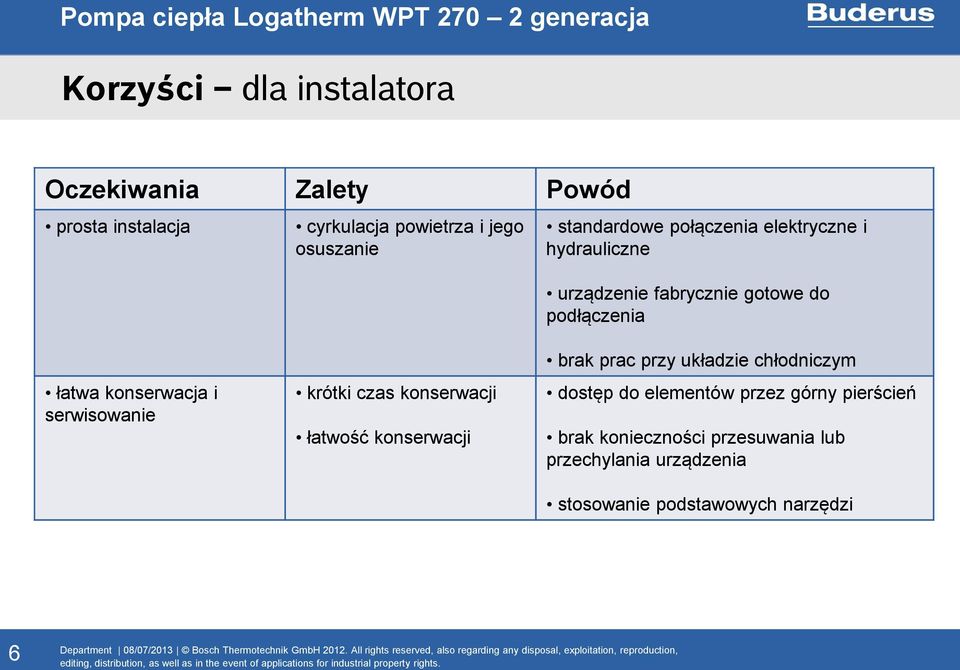

6 Korzyści dla instalatora Oczekiwania Zalety Powód prosta instalacja cyrkulacja powietrza i jego osuszanie standardowe połączenia elektryczne i hydrauliczne urządzenie fabrycznie gotowe do podłączenia łatwa konserwacja i serwisowanie krótki czas konserwacji łatwość konserwacji brak prac przy układzie chłodniczym dostęp do elementów przez górny pierścień brak konieczności przesuwania lub przechylania urządzenia stosowanie podstawowych narzędzi 6

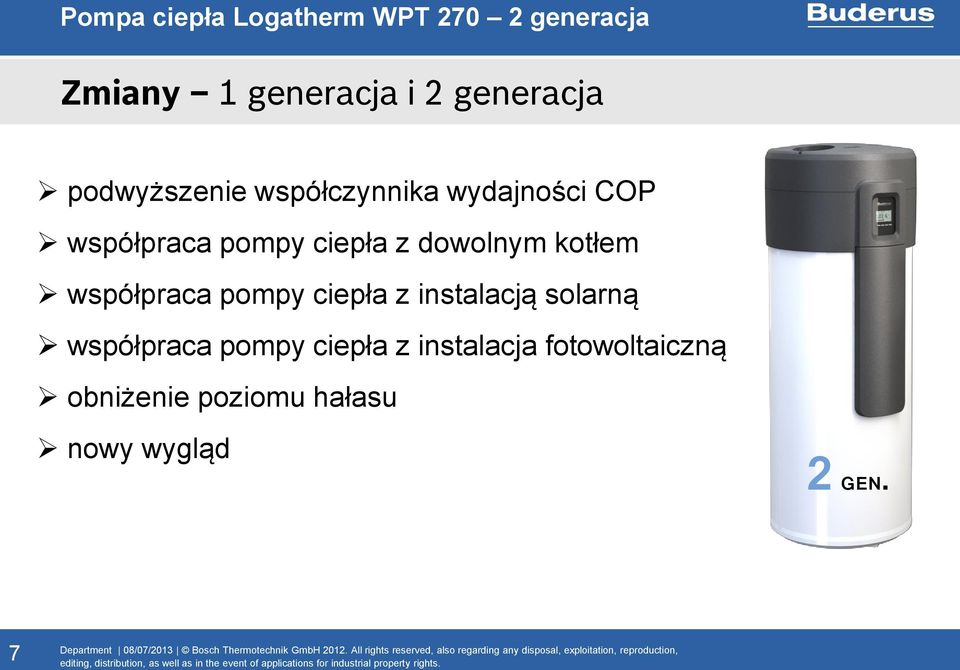

7 Zmiany 1 generacja i 2 generacja podwyższenie współczynnika wydajności COP współpraca pompy ciepła z dowolnym kotłem współpraca pompy ciepła z instalacją solarną współpraca pompy ciepła z instalacja fotowoltaiczną obniżenie poziomu hałasu nowy wygląd 2 GEN. 7
8 Zmiany 1 generacja i 2 generacja Różnice WPT 270 (+5) I genercja WPT 270 (+5) II genercja WPT 270 (-10) I genercja WPT 270 (-10) II generacja COP* 4,2* 4,3* 4,2* 4,3* Wężownica m² 1,3 1,3 1,3 1,3 Wymiary S x W x G mm 724x1845x x1835x x1845x x1835x735 Ciężar kg Długość kanałów m ** 70** Poziom głośności db(a) 45*** 40*** 45*** 40*** Współpraca z panelami PV nie tak nie tak Współpraca z solarami nie tak nie tak Współpraca z dowolnym kotłem nie tak nie tak 8 Na czerwono zaznaczone różnice * podgrzewanie wody od temp. 15 do 45 stopni przy temp. powietrza 20ºC ** na drugim biegu wentylatora *** mierzona w odległości 2m od urządzenia
9 Informacje ogólne podgrzewacz pojemnościowy 270 litrów temperatury pracy: -10 C/+35 C model WPT 270 A-S temperatury pracy: +5 C/+35 C model WPT 270 I-S COP = 4,3* (model +5 C ; -10 C ) maksymalna moc grzewcza do 2 kw grzałka elektryczna: 2 kw 1 wężownica o powierzchni 1,3 m² do wykorzystania z kotłem/instalacją solarną możliwość podłączenia kanałów powietrznych; średnica kanału 160 mm możliwość wymiany zasobnika (część zamienna) możliwość wymiany modułu pompy ciepła (część zamienna) ładowanie warstwowe zasobnika 2 GEN. * Zgodnie z EN255-3, temp. powietrza 20 C, podgrzanie wody z 15 C do 45 C 9
10 Informacje ogólne sterownik elektroniczny pomiar temperatur możliwość pracy ręcznej lub automatycznej duży wyświetlacz LCD budowany licznik energii elektrycznej funkcja dezynfekcji termicznej tryb anty zamrożeniowy (ochrona pompy ciepła + zasobnika) czynnik chłodniczy R134a Tryb fotowoltaiczny Smart Grid Ready możliwa współpraca z panelami PV Tryb solar lub kocioł urządzenie włącza się/wyłącza w zależności czy pracuje instalacja solarna lub kocioł Tryb Comfort Smart wybór przy jakiej minimalnej temp. powietrza lub wody ma uruchomić się dodatkowe źródło ciepła 2 GEN. 10

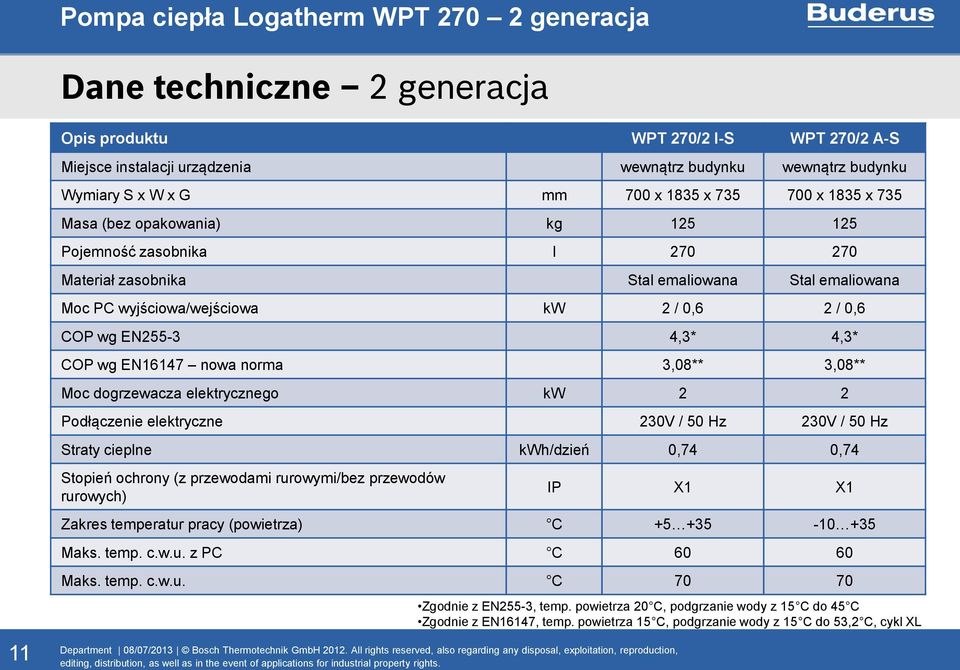

11 Dane techniczne 2 generacja Opis produktu WPT 270/2 I-S WPT 270/2 A-S Miejsce instalacji urządzenia wewnątrz budynku wewnątrz budynku Wymiary S x W x G mm 700 x 1835 x x 1835 x 735 Masa (bez opakowania) kg Pojemność zasobnika l Materiał zasobnika Stal emaliowana Stal emaliowana Moc PC wyjściowa/wejściowa kw 2 / 0,6 2 / 0,6 COP wg EN ,3* 4,3* COP wg EN16147 nowa norma 3,08** 3,08** Moc dogrzewacza elektrycznego kw 2 2 Podłączenie elektryczne 230V / 50 Hz 230V / 50 Hz Straty cieplne kwh/dzień 0,74 0,74 Stopień ochrony (z przewodami rurowymi/bez przewodów rurowych) IP X1 X1 Zakres temperatur pracy (powietrza) C Maks. temp. c.w.u. z PC C Maks. temp. c.w.u. C Zgodnie z EN255-3, temp. powietrza 20 C, podgrzanie wody z 15 C do 45 C Zgodnie z EN16147, temp. powietrza 15 C, podgrzanie wody z 15 C do 53,2 C, cykl XL
12 Dane techniczne 2 generacja Opis produktu WPT 270/2 I-S WPT 270/2 A-S Typ anody magnezowa magnezowa Króćce przyłączeniowe zimna woda G1" ; ciepła woda G1" zimna woda G1" ; ciepła woda G1" Średnica kanałów powietrznych mm Maks. długość kanałów m Przepływ powietrza (bez przewodów rurowych/z przewodami rurowymi) m³/h 350/ /330* 450/400** Rodzaj pomiaru temperatur elektroniczny elektroniczny Sterowanie LCD + 4 przyciski funkcyjne LCD + 4 przyciski funkcyjne Tryby pracy ręczny; automatyczny ręczny; automatyczny * - pierwszy bieg wentylatora ** - drugi bieg wentylatora 12

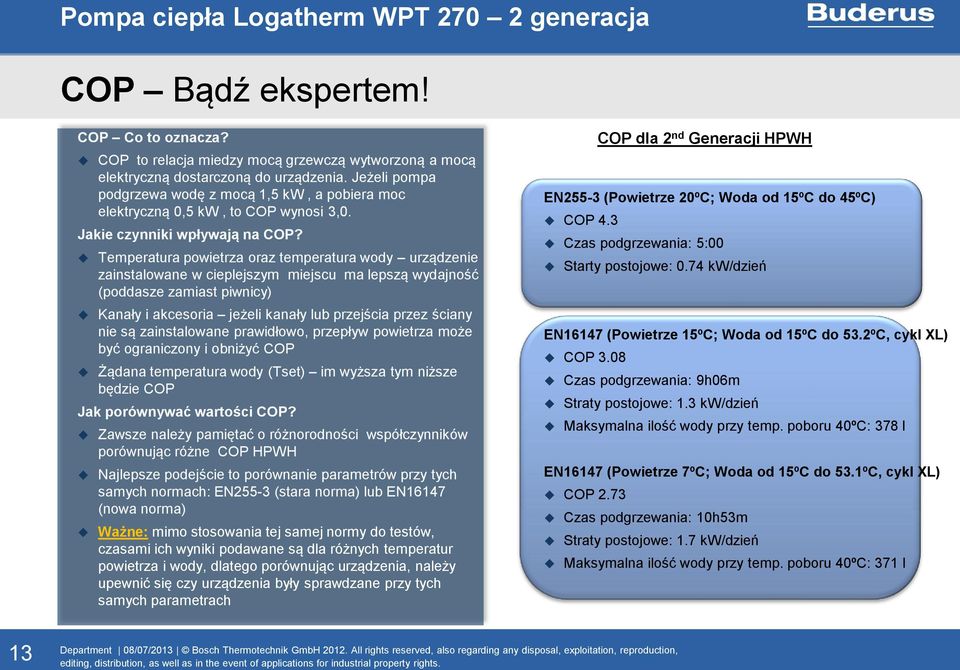

13 COP Bądź ekspertem! COP Co to oznacza? COP to relacja miedzy mocą grzewczą wytworzoną a mocą elektryczną dostarczoną do urządzenia. Jeżeli pompa podgrzewa wodę z mocą 1,5 kw, a pobiera moc elektryczną 0,5 kw, to COP wynosi 3,0. Jakie czynniki wpływają na COP? Temperatura powietrza oraz temperatura wody urządzenie zainstalowane w cieplejszym miejscu ma lepszą wydajność (poddasze zamiast piwnicy) Kanały i akcesoria jeżeli kanały lub przejścia przez ściany nie są zainstalowane prawidłowo, przepływ powietrza może być ograniczony i obniżyć COP Żądana temperatura wody (Tset) im wyższa tym niższe będzie COP Jak porównywać wartości COP? Zawsze należy pamiętać o różnorodności współczynników porównując różne COP HPWH Najlepsze podejście to porównanie parametrów przy tych samych normach: EN255-3 (stara norma) lub EN16147 (nowa norma) Ważne: mimo stosowania tej samej normy do testów, czasami ich wyniki podawane są dla różnych temperatur powietrza i wody, dlatego porównując urządzenia, należy upewnić się czy urządzenia były sprawdzane przy tych samych parametrach COP dla 2 nd Generacji HPWH EN255-3 (Powietrze 20ºC; Woda od 15ºC do 45ºC) COP 4.3 Czas podgrzewania: 5:00 Starty postojowe: 0.74 kw/dzień EN16147 (Powietrze 15ºC; Woda od 15ºC do 53.2ºC, cykl XL) COP 3.08 Czas podgrzewania: 9h06m Straty postojowe: 1.3 kw/dzień Maksymalna ilość wody przy temp. poboru 40ºC: 378 l EN16147 (Powietrze 7ºC; Woda od 15ºC do 53.1ºC, cykl XL) COP 2.73 Czas podgrzewania: 10h53m Straty postojowe: 1.7 kw/dzień Maksymalna ilość wody przy temp. poboru 40ºC: 371 l 13
14 Budowa sztuka inżynierii Przyjazny wyświet. LCD Niezależny moduł PC Anoda magnezowa Grzałka elektryczna 2kW m 2 wężownica Zbiornik emaliowany Z izolacją termiczną Zawór napełniający Wyłącznik niskiego ciśnienia Czujnik temp. zaworu rozpręż. Płytowy wymiennik ciepła Pompa obiegowa Sprężarka Parownik 14
15 Budowa 1 Dopływ wody zimnej G1 " 2 - Wypływ z wężownicy grzejnej- G1" 3 - Dopływ do wężownicy grzejnej- G1" 4 - Tuleja zanurzeniowa czujnika temperatury regulatora (parametry dla modułu obsługowego instalacji solarnej lub ogrzewczej) 5 - Dopływ wody z cyrkulacji - G3/4" 6 - Wypływ ciepłej wody G1" 7 - Wężownica grzejna 8 - Izolacja termiczna 9 - Dopływ wody zimnej do skraplacza 10 - Wypływ wody zimnej ze skraplacza 11 - Wentylator powietrzny 12 - Parownik 13 - Skraplacz (wymiennik ciepła gaz/woda) 14 - Sprężarka 15 - Tuleja zanurzeniowa dla czujnika temperatury c.w.u Anoda magnezowa 17 - Grzałka elektryczna 18 - Nóżki poziomujące (3x) 19 Otwór wylotu powietrza 20 - Otwór zasysu powietrza 21 Wypływ kondensatu 22 - Pompa obiegowa 23 - Obudowa przednia 24 - Pierścień obudowy 25 - Pokrywa obudowy 26 - Zamocowanie pokrywy obudowy 15

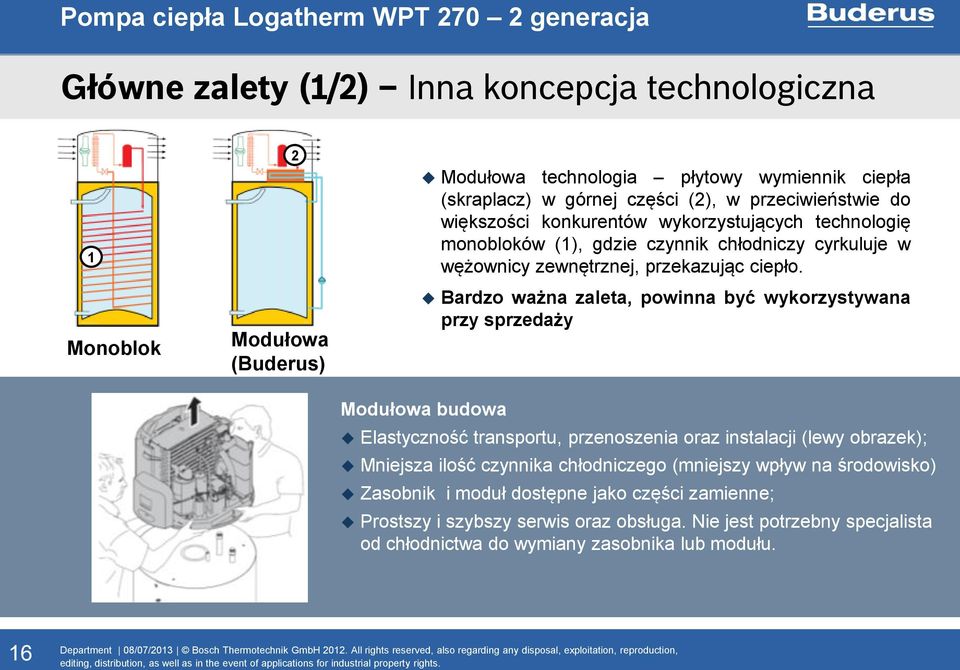

16 Główne zalety (1/2) Inna koncepcja technologiczna 1 Monoblok 2 Modułowa (Buderus) Modułowa technologia płytowy wymiennik ciepła (skraplacz) w górnej części (2), w przeciwieństwie do większości konkurentów wykorzystujących technologię monobloków (1), gdzie czynnik chłodniczy cyrkuluje w wężownicy zewnętrznej, przekazując ciepło. Bardzo ważna zaleta, powinna być wykorzystywana przy sprzedaży Modułowa budowa Elastyczność transportu, przenoszenia oraz instalacji (lewy obrazek); Mniejsza ilość czynnika chłodniczego (mniejszy wpływ na środowisko) Zasobnik i moduł dostępne jako części zamienne; Prostszy i szybszy serwis oraz obsługa. Nie jest potrzebny specjalista od chłodnictwa do wymiany zasobnika lub modułu. 16
17 Główne zalety (2/2) zaawansowany sterownik Zaawansowane menu wyświetlacza: Specjalne tryby: dezynfekcja, wakacyjny, systemowy i inteligentny komfort Inteligentny komfort: pozwala na wybranie minimalnej temperatury wody lub powietrza, przy której ma się uruchomić dodatkowe źródło ciepła Tryb systemowy HPWH zarządza, które źródło ciepła ma być użyte kocioł/solar/pv Programowanie czasowe pracy pozwala na działanie urządzenia w godzinach o niższej taryfie w określone dni tygodnia Zużycie energii w kwh 17

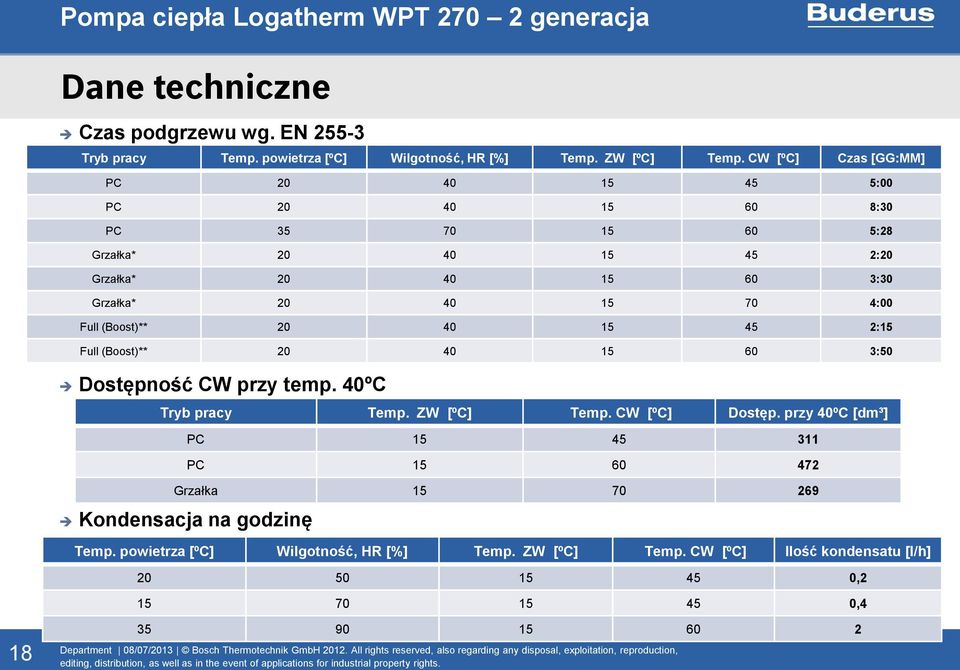

18 Dane techniczne Czas podgrzewu wg. EN Tryb pracy Temp. powietrza [ºC] Wilgotność, HR [%] Temp. ZW [ºC] Temp. CW [ºC] Czas [GG:MM] PC :00 PC :30 PC :28 Grzałka* :20 Grzałka* :30 Grzałka* :00 Full (Boost)** :15 Full (Boost)** :50 Dostępność CW przy temp. 40ºC Tryb pracy Temp. ZW [ºC] Temp. CW [ºC] Dostęp. przy 40ºC [dm³] PC PC Grzałka Kondensacja na godzinę Temp. powietrza [ºC] Wilgotność, HR [%] Temp. ZW [ºC] Temp. CW [ºC] Ilość kondensatu [l/h] , ,
![Full (Boost)** 20 40 15 45 2:15 Full (Boost)** 20 40 15 60 3:50 Dostępność CW przy temp. 40ºC Tryb pracy Temp. ZW [ºC] Temp. CW [ºC] Dostęp.](/docs-images/43/8908063/images/page_18.jpg "przy 40ºC [dm³] PC 15 45 311 PC 15 60 472 Grzałka 15 70 269 Kondensacja na godzinę Temp. powietrza [ºC] Wilgotność, HR [%] Temp. ZW [ºC] Temp.")

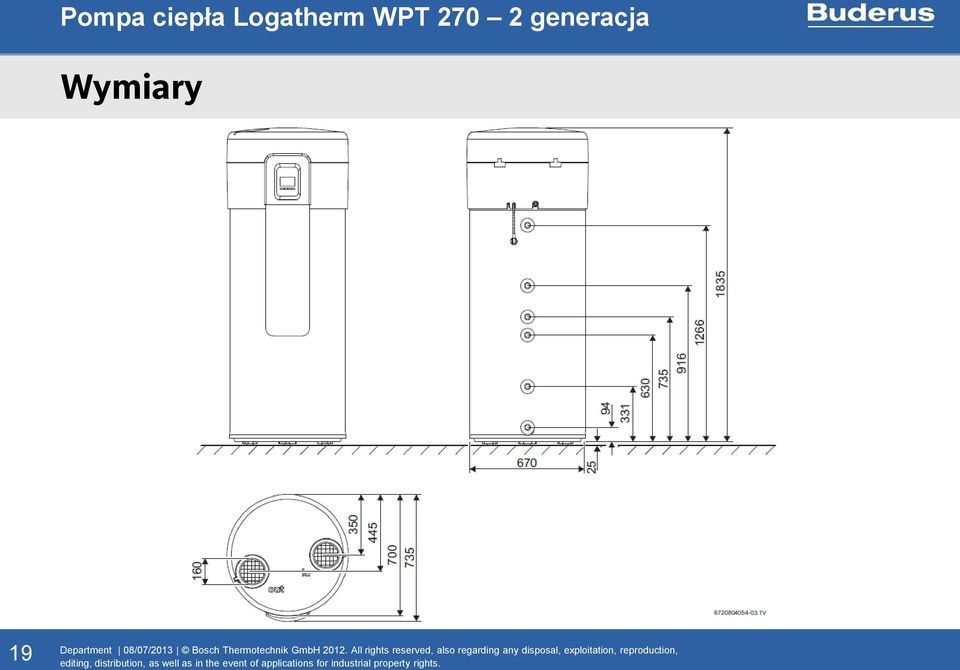

19 Wymiary 19

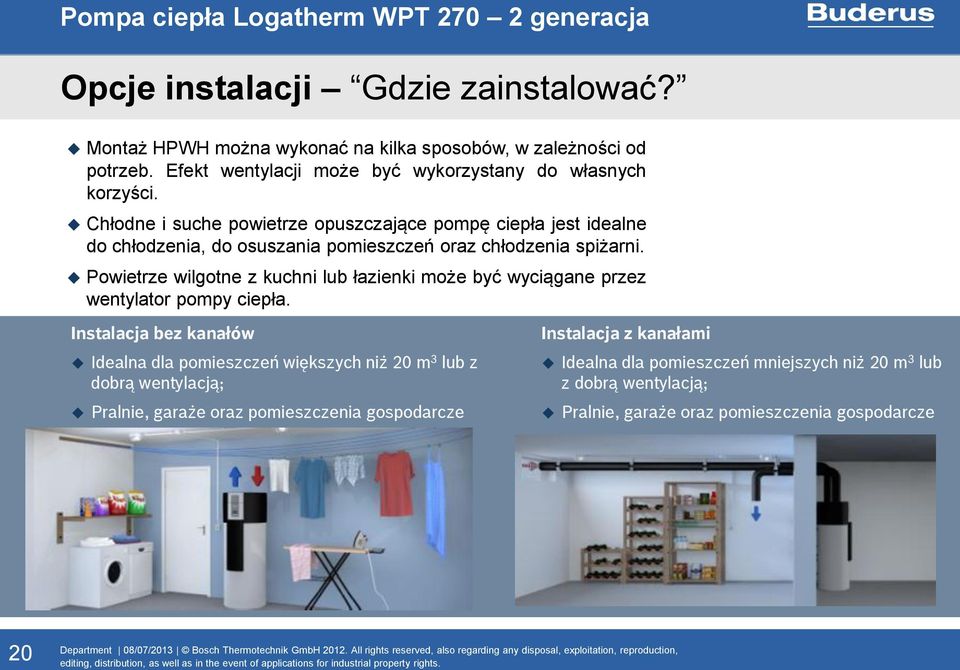

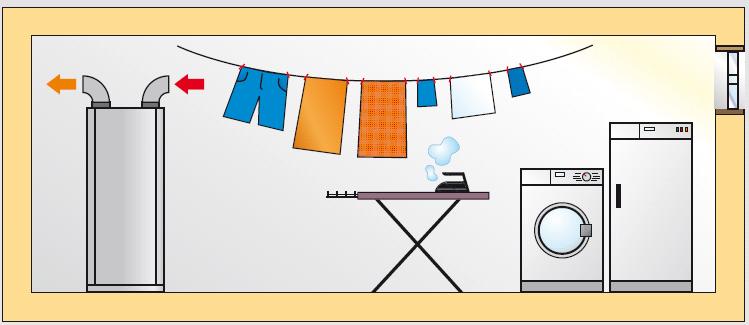

20 Opcje instalacji Gdzie zainstalować? Montaż HPWH można wykonać na kilka sposobów, w zależności od potrzeb. Efekt wentylacji może być wykorzystany do własnych korzyści. Chłodne i suche powietrze opuszczające pompę ciepła jest idealne do chłodzenia, do osuszania pomieszczeń oraz chłodzenia spiżarni. Powietrze wilgotne z kuchni lub łazienki może być wyciągane przez wentylator pompy ciepła. Instalacja bez kanałów Idealna dla pomieszczeń większych niż 20 m 3 lub z dobrą wentylacją; Pralnie, garaże oraz pomieszczenia gospodarcze Instalacja z kanałami Idealna dla pomieszczeń mniejszych niż 20 m 3 lub z dobrą wentylacją; Pralnie, garaże oraz pomieszczenia gospodarcze 20
21 Warunki montażu i wymagania, schematy Minimalne odległości montażowe - na rysunku (po prawej) Objętość pomieszczenia 20 m³ 21
22 Warunki montażu i wymagania, schematy Maks. łączna długość kanałów po obu stronach 30 m dla WPT 270/2 I-S (+5 C) 22
23 Warunki montażu i wymagania, schematy Maks. łączna długość kanałów po obu stronach 70 m dla WPT 270 A/S (-10 C) 23
24 Warunki montażu i wymagania, schematy jeżeli w miejscu zainstalowania zamontowane są już urządzenia gazowe z otwartą komorą spalania, to zabronione jest używanie pompy ciepła z poborem powietrza z pomieszczenia. Obowiązkowe jest w takim przypadku zastosowanie zasysania powietrza zewnętrznego, zapewniającego oddzielny od kotła zasys powietrza. 24
25 Warunki montażu i wymagania, schematy Pompa ciepła do c.w.u. ze zintegrowaną grzałką elektryczną 25
26 Warunki montażu i wymagania, schematy Połączenie hydrauliczne w układzie Tichelmana 26
27 Warunki montażu i wymagania, schematy Połączenie hydrauliczne przy dużych, nagłych poborach wody 27
28 Warunki montażu i wymagania, schematy Połączenie hydrauliczne przy ciągłym poborze wody 28
29 Doskonała współpraca z kotłem stałopalnym Pompa ciepła i kocioł Po co kupować zbiornik ciepłej wody do kotła, kiedy można pompę ciepła do ciepłej wody? Pompa ciepła działa jak ulepszony zasobnik do ciepłej wody do kotła, przyczyniając się do lepszej oceny energetycznej budynku 29
30 Warunki montażu i wymagania, schematy Pompa ciepła do c.w.u. ze zintegrowaną grzałką elektryczną i dodatkowym źródłem ciepła 30
31 Doskonała współpraca z instalacją solarną Pompa ciepła i solar Dwa odnawialne źródła energii pracujące razem PC może pracować jako wspomaganie instalacji solarnej. Wyłącza się, kiedy solary zapewniają ciepłą wodę (Tryb Solar) 31
32 Warunki montażu i wymagania, schematy litrów Uwaga: Zawory Otwarte: 1,2,5,6,7 Zamknięte: 3,
33 33
34 Doskonała współpraca z instalacją fotowoltaiczną Pompa ciepła i fotowoltaika (PV) 100% odnawialnej energii Smart grid ready Specjalny tryb HP-PV wykorzystujący pompę ciepła jak baterię: automatyka wykrywa kiedy PV pracuje i podgrzewa wodę do maks. temperatury 34
35 Akcesoria kompatybilność z kotłem, solarem i PV Aby wykorzystać tryb kocioł, solar lub PV konieczne jest zastosowanie dodatkowych akcesoriów Dwa artykuły do wyboru: jeden do podłączenia dowolnego urządzenia, drugi do podłączenia tylko PV Dowolne podłączenie: kocioł, solar, PV Podłączenie PV
36 Akcesoria kanały EPP: perfekcyjnie proste Kanały EPP są doskonałym rozwiązaniem Tańsze, lżejsze, lepiej zaizolowane i łatwiejsze do montażu Kanał 1000mm z konektorem DN Kanał kolano 90º z konektorem DN EPP polipropylen spieniony (styropian) 36
37 Pompa ciepła do ciepłej wody 2 GENERACJA CAŁKOWITA INTEGRACJA Urządzenie Indeks Cena kat. netto Logatherm WPT 270/2 I-S ,00 Logatherm WPT 270/2 A-S ,00 2 GEN. 37
38 Podstawowe zalety: wysoka sprawność działania COP = 4,3 najdłuższe kanały powietrzne na rynku Model WPT 270/2 A-S do 70 m Model WPT 270/2 I-S do 30 m regulator z wyświetlaczem LCD z wbudowanym licznikiem ciepła zużytej energii ładowanie warstwowe zasobnika wody największa powierzchnia wężownicy: 1,3 m², umożliwia podłączenie innego źródła ciepła np. kocioł gazowy współpraca z innymi źródłami ciepła: kotłem, solarem, PV gwarancja do 5 lat 2 GEN. 38
