1 . System BMS INSTRUKCJA OBSŁUGI V1.0 Dworzec PKP w Katowicach PKE Polska Sp. z o.o. Wrocław, lipiec 2012

2 Spis treści: System BMS Informacje ogólne o stacji zarządzającej Informacje ogólne o Delta Controls Orca View Kolorowe grafiki Oznaczenia i symbole występujące na grafikach Program czasowy Siłownik przepustnicy powietrza Filtr Chłodnica Nagrzewnica Wentylator Termostat przeciwzamrożeniowy Czujniki temperatury Wymiennik obrotowy Sterowanie oświetlenie Strona główna Instalacje Wentylacja...13 Centrale klimatyzacyjne/wentylacyjne...13 Wentylatory...15 Kurtyny...16 Klimakonwektory Instalacje ciepła Instalacje chłodu Instalacje sanitarne Oświetlenie Instalacje elektryczne...20 Analizatory...21 Ups...22 Rozdzielnie...22 Schody i windy...23 Kielichy Liczniki Lokalizacja Użytkownicy Struktura BACnet...25

3 1 Informacje ogólne o stacji zarządzającej System BMS obejmujący nadzór układów wentylacyjnych i klimatyzacyjnych, sterowanie oświetleniem oraz monitoringu wybranych instalacji technicznych w budynku dworca PKP w Katowicach. zainstalowany jest na komputerze PC serwerze BMS. Zarówno serwer jak i stacja robocza zlokalizowane są w pomieszczeniu 1_8.4/05 na poziomie +2. Operator w prosty sposób może sprawdzać stan obiektu, pobierać informacje o alarmach, mierzonych wartościach oraz sterować wybranymi urządzeniami na obiekcie za pomocą kolorowego interfejsu graficznego. W skład stanowiska operatora wchodzi: Komputer PC stacja BMS Komputer PC serwer rejestracji danych Drukarka kolorowa oprogramowanie: stacja BMS: Microsoft Windows 7 Delta Controls ORCAviev Microsoft Office Serwer rejestracji danych: Microsoft Windows Server 2008 Delta Controls ORCAview + Historian Microsoft SQL Server 2 Informacje ogólne o Delta Controls Orca View Delta Controls Orca View jest programem do nadzoru i sterowania urządzeniami systemu BMS, pracującym na komputerze klasy PC w środowisku operacyjnym Microsoft Windows. Może być używany przez jednego lub wielu operatorów i zarządzać pracą sterowników w różnych aplikacjach, między innymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych, sterowania obwodami elektrycznymi, etc. Komputer za pomocą którego operator nadzoruje i steruje instalacją nazywa się stacją operatorską. Nawigacja po systemie odbywa się poprzez kolorowe grafiki wyświetlane na monitorze komputera, przedstawiające nadzorowaną instalację. W celu wyświetlenia aktualnego stanu sygnałów stacja operatorska musi być podłączona do sieci BMS, a program Orca View uruchomiony. Oprogramowanie Delta Controls Orca View wymaga zalogowania poprzez nazwę użytkownika i hasło, ewentualnie wybór odpowiedniego protokołu komunikacyjnego. Orca View uruchamiany jest w MS Windows 7 poprzez Menu Start, następnie Wszystkie programy/ Delta Controls/ ORCAview lub poprzez odpowiedni skrót na pulpicie. 3

4 W oknie logowania operator proszony jest o wpisanie swojego loginu i hasła. Należy również upewnić się czy w polu Połączenie wybrany jest odpowiedni rodzaj połączenia (Ethernet). Ustawienie połączenia można zmienić po rozwinięciu opcji zaawansowanych. Po naciśnięciu przycisku OK, jeśli logowanie przebiegło prawidłowo, pojawi się odpowiednia grafika startowa ustawiona dla użytkownika. Po chwili system jest gotowy do pracy. W celu wylogowania z systemu należy zamknąć oprogramowanie Orca View lub z menu rozwijanego Plik wybrać Wyloguj. Wówczas wszystkie okna systemu zostaną zamknięte a na ekranie komputera pojawi się puste okno logowania. Wylogowanie następuje również automatycznie po określonym czasie bezczynności (domyślnie 10 minut) aby uniemożliwić osobom nieuprawnionym dostęp do systemu. UWAGA! Po trzech błędnych próbach zalogowania do systemu następuje blokada na określony czas, podczas którego dostęp do systemu jest niemożliwy (domyślnie 24 godziny). Należy zwracać szczególną uwagę podczas logowania. Dla zapewnienia wygody operatorowi, stacja operatorska wyposażona jest w dwa monitory panoramiczne. Jeden służy do wyświetlania kolorowych grafik (Ilustrator), drugi natomiast do wyświetlenia fizycznej struktury sieci i poszczególnych sterowników (Navigator). Za pomocą Navigatora operator ma dostęp do widoku wszystkich sterowników na obiekcie, ich stanu (Online, Offline, Odświeżanie) oraz podgląd wszystkich punktów zawartych w danym sterowniku. 4

5 3 Kolorowe grafiki Delta Controls Orca View oferuje zorientowany obiektowo, graficzny interfejs operatora do codziennej obsługi instalacji. Przeglądając kolorowe schematy operator może kontrolować i nadzorować urządzenia. Grafiki uporządkowane zostały ze względu na typ poszczególnych instalacji. Podział ten przedstawiono za pomocą linków na stronie startowej, do której operator może wrócić z każdej innej strony po wciśnięciu linku Menu Główne. Przejścia pomiędzy stronami zrealizowano za pomocą tzw. obszarów powiązań. Obszar powiązań może być niewidoczny, pojawia się dopiero po wskazaniu jego miejsca kursorem. Symbol kursora zmienia się wtedy z na. Operator w zależności od nadanych mu uprawnień może przeglądać grafiki, załączać wybrane urządzenia, zmieniać programy czasowe oraz niektóre wartości i stany. Sygnały pochodzące z obiektu lub generowane przez operatora na bieżąco modyfikują rysunki na ekranie monitora. Stany alarmów wyświetlane są na grafice w postaci tekstów w kolorze czerwonym. Wartości i ustawienia mogą być zmieniane bezpośrednio z grafiki. W tym celu wystarczy kliknąć prawym przyciskiem myszki na symbolu lub tekście obrazującym stan sygnału. Aktywuje to menu, z głównymi opcjami: otwarcie wszystkich właściwości punktu, polecenie ustawienia wartości, znajdowanie obiektu i drukowanie. W celu zmiany wartości należy wybrać Polecenie/Ręczna wartość i w pojawiającym się oknie wpisać nową wartość punktu. Wartość punktu pozostaje w trybie przypisania ręcznego do momentu aż operator wybierze Polecenie/ Auto. 5

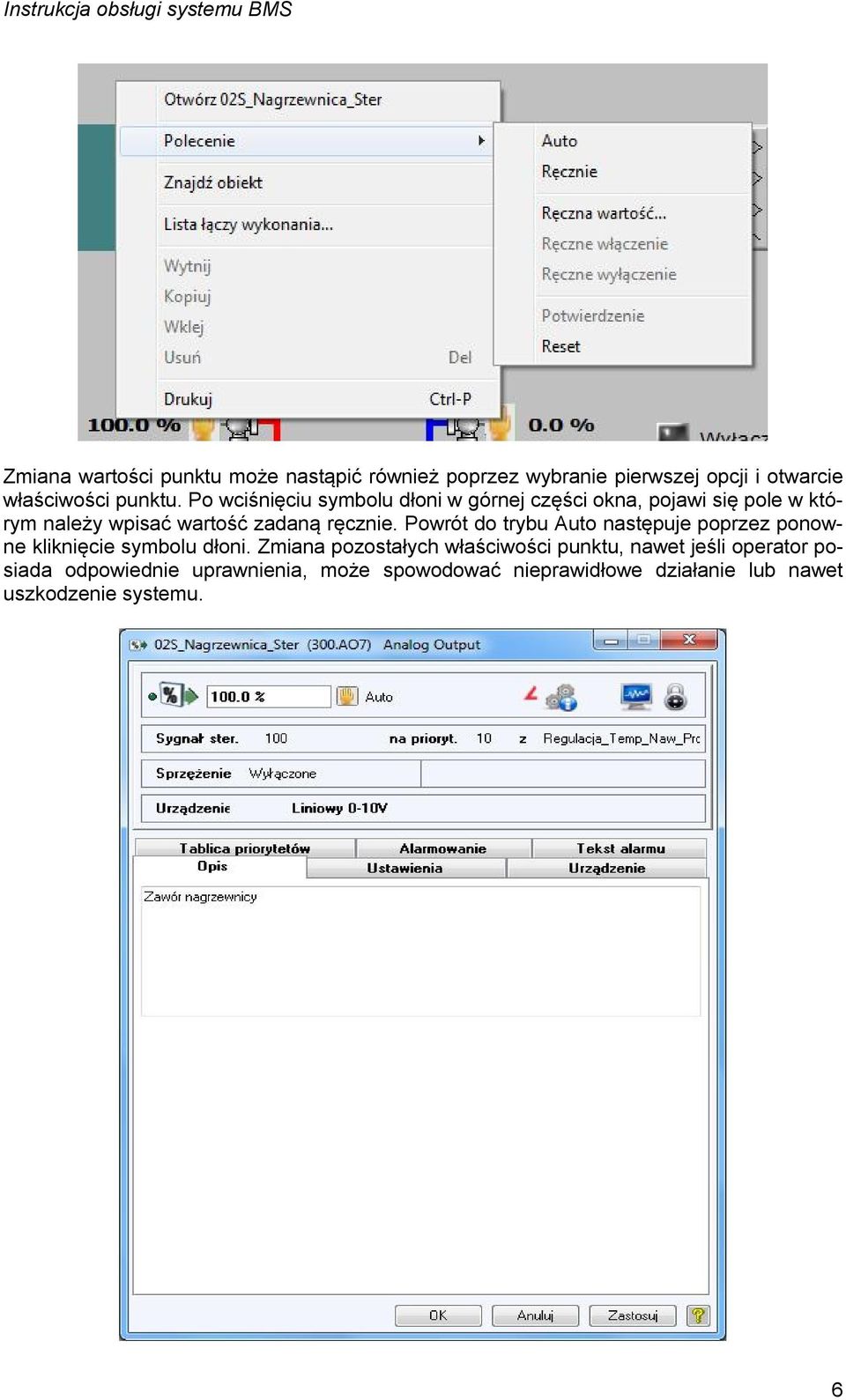

6 Zmiana wartości punktu może nastąpić również poprzez wybranie pierwszej opcji i otwarcie właściwości punktu. Po wciśnięciu symbolu dłoni w górnej części okna, pojawi się pole w którym należy wpisać wartość zadaną ręcznie. Powrót do trybu Auto następuje poprzez ponowne kliknięcie symbolu dłoni. Zmiana pozostałych właściwości punktu, nawet jeśli operator posiada odpowiednie uprawnienia, może spowodować nieprawidłowe działanie lub nawet uszkodzenie systemu. 6

7 3.1 Oznaczenia i symbole występujące na grafikach Program czasowy Programy czasowe sterują pracą urządzeń według określonej daty i czasu. Harmonogram czasowy na grafikach przedstawiono za pomocą ikony kalendarza z zegarkiem. Kliknięcie symbolu harmonogramu otwiera okno edycji programu czasowego. W celu zdefiniowania godzin aktywności katalogu czasowego należy zaznaczyć odpowiednie pola na obszarze, gdzie wiersze oznaczają dni tygodnia a kolumny godziny. Istnieje możliwość wymuszenia ciągłej aktywności programu czasowego poprzez wciśnięcie symbolu dłoni w górnej części okna i wybraniu stanu On. W trybie auto można sprawdzić czas ostatniego załączenia, wyłączenia jak również czas następnego załączenia i wyłączenia. Jest również podgląd aktualnego czasu sterownika który musi być zgodny z czasem rzeczywistym w celu prawidłowego działania katalogu czasowego. 7

8 3.1.2 Siłownik przepustnicy powietrza Siłownik otwiera przepustnicę powietrza zgodnie z parametrami pracy centrali wentylacyjnej. Stany uchylenia przepustnic przedstawione są dynamicznie poprzez zmianę położenia lamelek przepustnicy oraz w przypadku przepustnic sterowanych sygnałem ciągłym za pomocą wartości procentowego otwarcia Filtr Stan zabrudzenia filtra monitorowany jest przez presostat różnicowy. Przekroczenie zadanej różnicy ciśnień sygnalizowane jest alarmem BRUDNY i zmianą koloru elementu na grafice z jasno żółtego na czerwony. Awaria filtra nie jest awarią krytyczną i nie powoduje wyłączenia centrali Chłodnica Czynnikiem chłodzącym jest glikol. Za utrzymanie odpowiednich parametrów wody lodowej odpowiedzialne są agregaty wody lodowej. Stopień otwarcia zaworu trójdrogowego odwzorowany jest poprzez zmianę koloru powierzchni chłodnicy oraz wartość wyrażoną w procentach Nagrzewnica Nagrzewnica powietrza nawiewanego przedstawiona jest na grafice w analogiczny sposób do chłodnicy. Zasilanie nagrzewnicy, niezbędne do utrzymania zadanych parametrów powietrza, pochodzi z węzła ciepła odpowiedzialnego za utrzymanie odpowiednich parametrów zasilania. Na grafice przedstawiono procentową wartość otwarcia zaworu trójdrogowego, temperaturę wody na powrocie z nagrzewnicy oraz stan pompy (zmiana koloru na zielony w przypadku pracy) na zasilaniu. Awaria pompy nagrzewnicy sygnalizowana jest napisem AWARIA. Uszkodzenie czujnika temperatury sygnalizowane jest wyświetleniem czerwonego dzwonka. 8

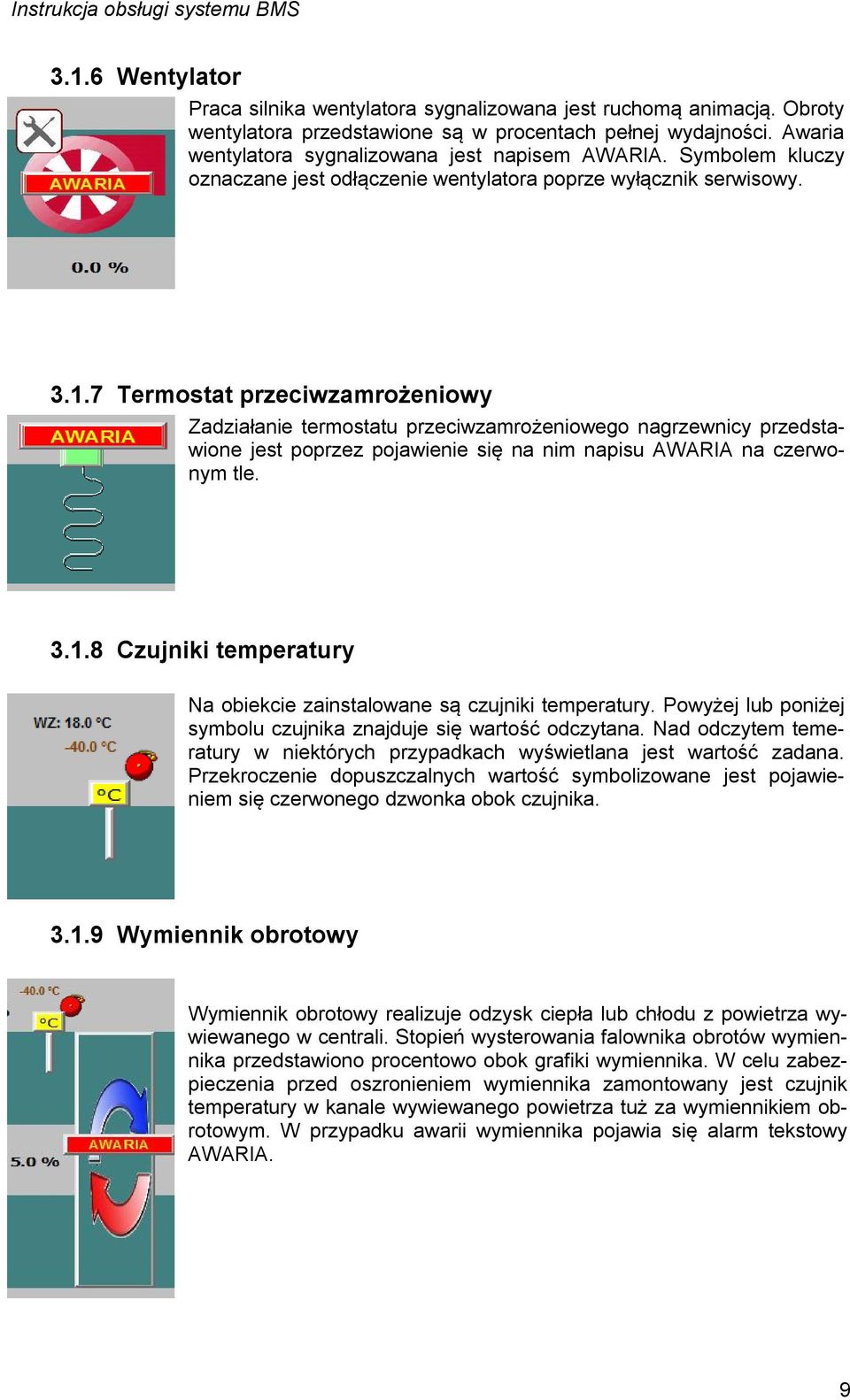

9 3.1.6 Wentylator Praca silnika wentylatora sygnalizowana jest ruchomą animacją. Obroty wentylatora przedstawione są w procentach pełnej wydajności. Awaria wentylatora sygnalizowana jest napisem AWARIA. Symbolem kluczy oznaczane jest odłączenie wentylatora poprze wyłącznik serwisowy Termostat przeciwzamrożeniowy Zadziałanie termostatu przeciwzamrożeniowego nagrzewnicy przedstawione jest poprzez pojawienie się na nim napisu AWARIA na czerwonym tle Czujniki temperatury Na obiekcie zainstalowane są czujniki temperatury. Powyżej lub poniżej symbolu czujnika znajduje się wartość odczytana. Nad odczytem temeratury w niektórych przypadkach wyświetlana jest wartość zadana. Przekroczenie dopuszczalnych wartość symbolizowane jest pojawieniem się czerwonego dzwonka obok czujnika Wymiennik obrotowy Wymiennik obrotowy realizuje odzysk ciepła lub chłodu z powietrza wywiewanego w centrali. Stopień wysterowania falownika obrotów wymiennika przedstawiono procentowo obok grafiki wymiennika. W celu zabezpieczenia przed oszronieniem wymiennika zamontowany jest czujnik temperatury w kanale wywiewanego powietrza tuż za wymiennikiem obrotowym. W przypadku awarii wymiennika pojawia się alarm tekstowy AWARIA. 9

10 Sterowanie oświetlenie Powyżej przedstawiony jest panel sterowania dla pojedynczego obwodu. Z listy rozwijanej można wybrać sposób załączania czyli: zegar astronomiczny, czujnik natężenia oświetlenia bądź zdefiniowany katalog czasowy. Można też wymusić ręczne załączenie poprzez wciśnięcie przycisku z symbolem ręki. Z lewej strony znajdują się symbole sygnalizujące: wysterowanie wyjścia sterownika (napis załączony/wyłączony), potwierdzenie załączenia stycznika (zapalona żarówka), ręczne załączenie stycznika w rozdzielni (napis Ręka) oraz awarię obwodu (napis Awaria). 10

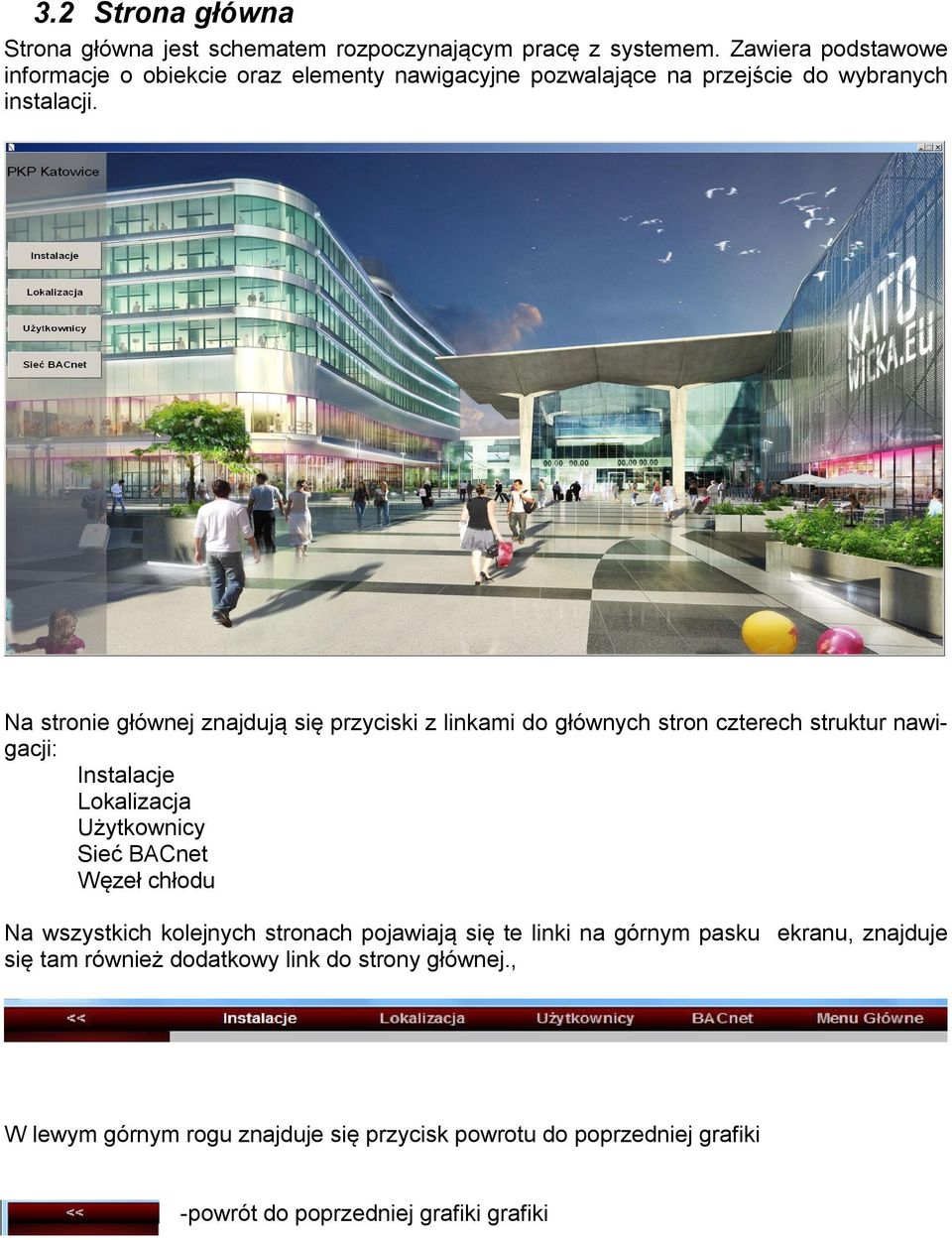

11 3.2 Strona główna Strona główna jest schematem rozpoczynającym pracę z systemem. Zawiera podstawowe informacje o obiekcie oraz elementy nawigacyjne pozwalające na przejście do wybranych instalacji. Na stronie głównej znajdują się przyciski z linkami do głównych stron czterech struktur nawigacji: Instalacje Lokalizacja Użytkownicy Sieć BACnet Węzeł chłodu Na wszystkich kolejnych stronach pojawiają się te linki na górnym pasku ekranu, znajduje się tam również dodatkowy link do strony głównej., W lewym górnym rogu znajduje się przycisk powrotu do poprzedniej grafiki -powrót do poprzedniej grafiki grafiki

12 3.3 Instalacje Na stronie instalacji lewej strony znajduje się menu, które pozwala użytkownikowi na dostęp konkretnego urządzenia spośród wybranego typu instalacji. Do wyboru są następujące kategorie instalacji Wentylacja Ciepło Chłód Sanitarne Oświetlenie Elektryczne Liczniki z podziałem na liczniki energii cieplnej, energii elektrycznej i wody Na pasku z lewej strony znajduje się link do grafiki ustawień globalnych.

13 NA ekranie ustawień globalnych znajduje się przełącznik trybu pracy instalacji wentylacyjnych. Operator może ustawić jedną z trzech wartości: Sterowanie lokalne praca autonomiczna każdego urządzenia Globalne załączenie załączenie do pracy wszystkich urządzeń Globalne wyłączenie wyłączenie wszystkich urządzeń Z globalnym wyłączeniem powiązany jest katalog czasowy w którym zdefiniowane są 3 rodzaje świąt, każde z urządzeń ma w swoich ustawieniach pola wyboru czy dane urządzenie ma pracować w dane święto. Jeśli w czasie zdefiniowanego święta przełącznik będzie ustawiony na wartość globalne wyłączenie wówczas wyłączą się wszystkie urządzenia oprócz tych które mają w ustawieniach zaznaczoną pracę w czasie danego święta Wentylacja Po wybraniu z menu Instalacji pozycji Wentylacja, ukazuje się grafika z zestawieniem linków do szczegółowych grafik urządzeń pogrupowanych na Centrale, Wentylatory, Kurtyny, Nagrzewnice, Fancoile, Inne. Link do urządzenia, które jest w stanie awaryjnym ma kolor czerwony, dzięki czemu operator ma szybką informację, które urządzenia wymagają interwencji. Sygnał pożarowy w stanie aktywnym powoduje wyłączenie centrali. W celu wyświetlenia szczegółowej grafiki, należy kliknąć w odpowiednią nazwę centrali. Operator ma również możliwość przejścia do szczegółowej grafiki centrali znając jej lokalizację. Wówczas z menu wentylacji bytowej należy wybrać Centrale wentylacyjne wg. lokalizacji, odszukać na planie centralę i kliknąć w jej nazwę. Centrale klimatyzacyjne/wentylacyjne Schematy central przedstawiają zespoły wentylacyjne i klimatyzacyjne występujące na obiekcie. Centrale wentylacyjne posiadają różne wyposażenie, Część z nich posiada wymiennik obrotowy (centrale P, B), część posiada wymiennik krzyżowy (centrale S) w niektórych przypadkach posiadają przepustnicę recyrkulacji (centrale P). Na grafice zobrazowano kanał nawiewny i wyciągowy (w niektórych przypadkach tylko nawiewny), ze wszystkimi istotnymi elementami występującymi w instalacji. Schemat technologiczny instalacji oraz schemat elektryczny szafy sterowniczej jest dostępny poprzez linki na pasku z lewej strony: Schemat centrali i Schemat rozdzielni. Wartości zadane wyświetlone są obok wartości regulowanych, inne wartości takie jak tryb pracy, położenie przełącznika A-0-R oraz informacje o lokalizacji centrali i rozdzielni umieszczone są na pasku z lewej strony. Wartości dotyczące urządzeń, które mają dużo parametrów np. falowniki, pompy widoczne są po najechaniu kursorem na urządzenie jako dodatkowe okno.
