1 CEGŁY, PŁYTKI I BRUKI KLINKIEROWE Specjaliści od klinkieru Płytki klinkierowe 4Oferta 4Ile to kosztuje? 4Wskazówki wykonawcze

2 2

3 Szanowni Państwo! Cegły i płytki klinkierowe to materiały, które wciąż na nowo odkrywamy i coraz bardziej doceniamy. Podobają nam się ich ciepłe odcienie, ciekawe struktury lica, trwałość i łatwość pielęgnacji. Produkty te coraz częściej goszczą nie tylko na elewacjach naszych domów i w ogrodach, ale również w salonach, kuchniach, sypialniach czy łazienkach. Klinkier we wnętrzach jest modny! Często pojawia się w nich jako akcent dekoracyjny w postaci fragmentów ścianek, konstrukcji barku czy półek, ale również na większych płaszczyznach jako ścianka działowa, wykończenie kominka, zabudowa kuchenna czy aranżacja salonu kąpielowego. Sprawdza się równie dobrze w rustykalnych klimatach, jak i całkiem nowoczesnych, modernistycznych pomieszczeniach w połączeniu ze szkłem, betonem, metalem czy drewnem. To, w jakim stylu urządzimy wnętrze naszego domu czy mieszkania, to wyłącznie kwestia naszego pomysłu i wyobraźni bogata oferta kolorów, formatów i struktur cegieł i płytek klinkierowych oraz ręcznie formowanych pozwoli zrealizować każdą koncepcję. CRH KLINKIER Spis treści Płytki klinkierowe... 4 Płytki klinkierowe ręcznie formowane... 8 Ile to kosztuje?...12 Wskazówki wykonawcze Inspiracje Przegląd pełnej oferty CRH KLINKIER Rzeczywiste kolory przedstawionych w broszurze produktów mogą nieznacznie odbiegać od pokazanych na zdjęciach. 3

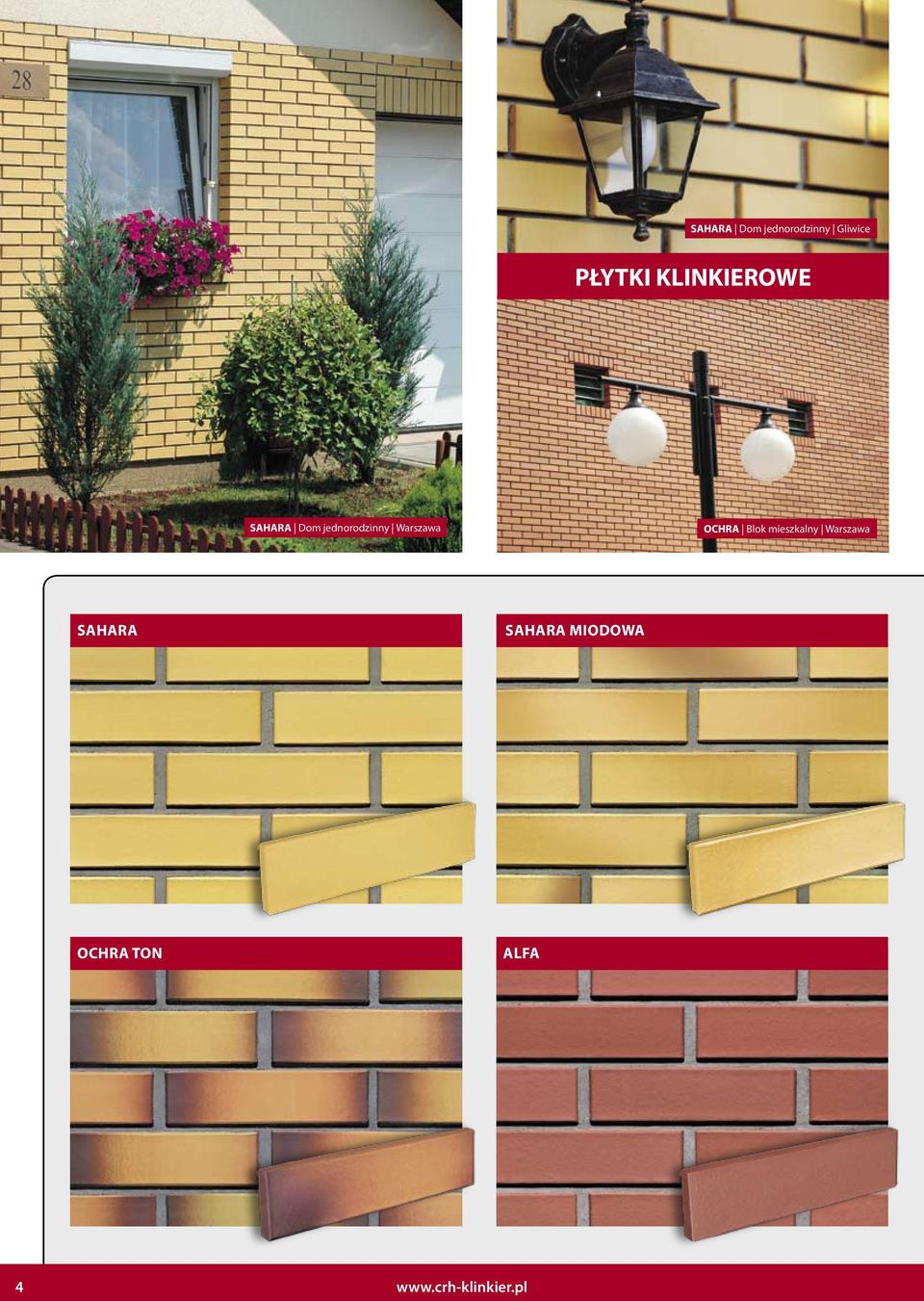

4 SAHARA Dom jednorodzinny Gliwice PŁYTKI KLINKIEROWE SAHARA Dom jednorodzinny Warszawa OCHRA Blok mieszkalny Warszawa Sahara Sahara MIODOWA OCHRA TON ALFA 4

5 Czy wiesz, że... Bruk klinkierowy CRH to: 4 x większa wytrzymałość i do 40 x mniejsza ścieralność niż bruk betonowy, wieczysta gwarancja koloru. SAHARA N CLASSIC EMDEN OCHRA Dom jednorodzinny Konstancin Bruk klinkierowy. Zawsze jak nowy. Więcej informacji na oraz w broszurze Bruk klinkierowy CRH Sahara TON OCHRA Ze względu na właściwości gliny używanej do produkcji cegły OCHRA poszczególne partie produkcyjne mogą się różnić odcieniami. Dostępne są płytki zwykłe oraz kątowe cegła producent /miejsce odbioru* nasiąkliwość zapotrzebowanie**: [szt./m 2 ] liczba sztuk na palecie***: zwykłe kątowe SAHARA KRO/KRO do 6% SAHARA MIODOWA KRO/KRO do 6% SAHARA TON KRO/KRO do 6 % OCHRA KRO/KRO do 6% OCHRA TON KRO/KRO do 6% KALAHARI N KRO/KRO do 6% * KRO Krotoszyn ** przy założeniu spoiny 10 mm *** płytki pakowane są po 26 szt. w kartonie Płytki kątowe loco Gliwice 5

6 SAHARA, WEGA N Dom jednorodzinny Gliwice PŁYTKI KLINKIEROWE CLASSIC Wawel Kraków CLASSIC Dom jednorodzinny Warszawa KALAHARI N KALAHARI TON WEGA N SYRIUSZ CIENIOWANY 6

7 Czy wiesz, że... Bruk klinkierowy CRH to: 4 x większa wytrzymałość i do 40 x mniejsza ścieralność niż bruk betonowy, wieczysta gwarancja koloru. ETNA N PŁYTKA CLASSIC WEGA N CLASSIC Dom jednorodzinny Czarków Bruk klinkierowy. Zawsze jak nowy. Więcej informacji na oraz w broszurze Bruk klinkierowy CRH CLASSIC ETNA Dostępne są płytki zwykłe oraz kątowe Płytka CLASSIC: cegła producent /miejsce odbioru* nasiąkliwość zapotrzebowanie**: [szt./m 2 ] liczba sztuk na palecie***: zwykłe KALAHARI TON KRO/KRO do 6% alfa KRO/KRO do 6% CLASSIC PAT/PAT do 10 % ETNA KRO/KRO do 6% WEGA N KRO/KRO do 6% SYRIUSZ CIENIOWANY GOZ/GOZ do 6% kątowe * KRO Krotoszyn, PAT Patoka, GOZ Gozdnica ** przy założeniu spoiny 10 mm *** płytki pakowane są po 26 szt. w kartonie z wyjątkiem Classic Płytki kątowe loco Gliwice 7

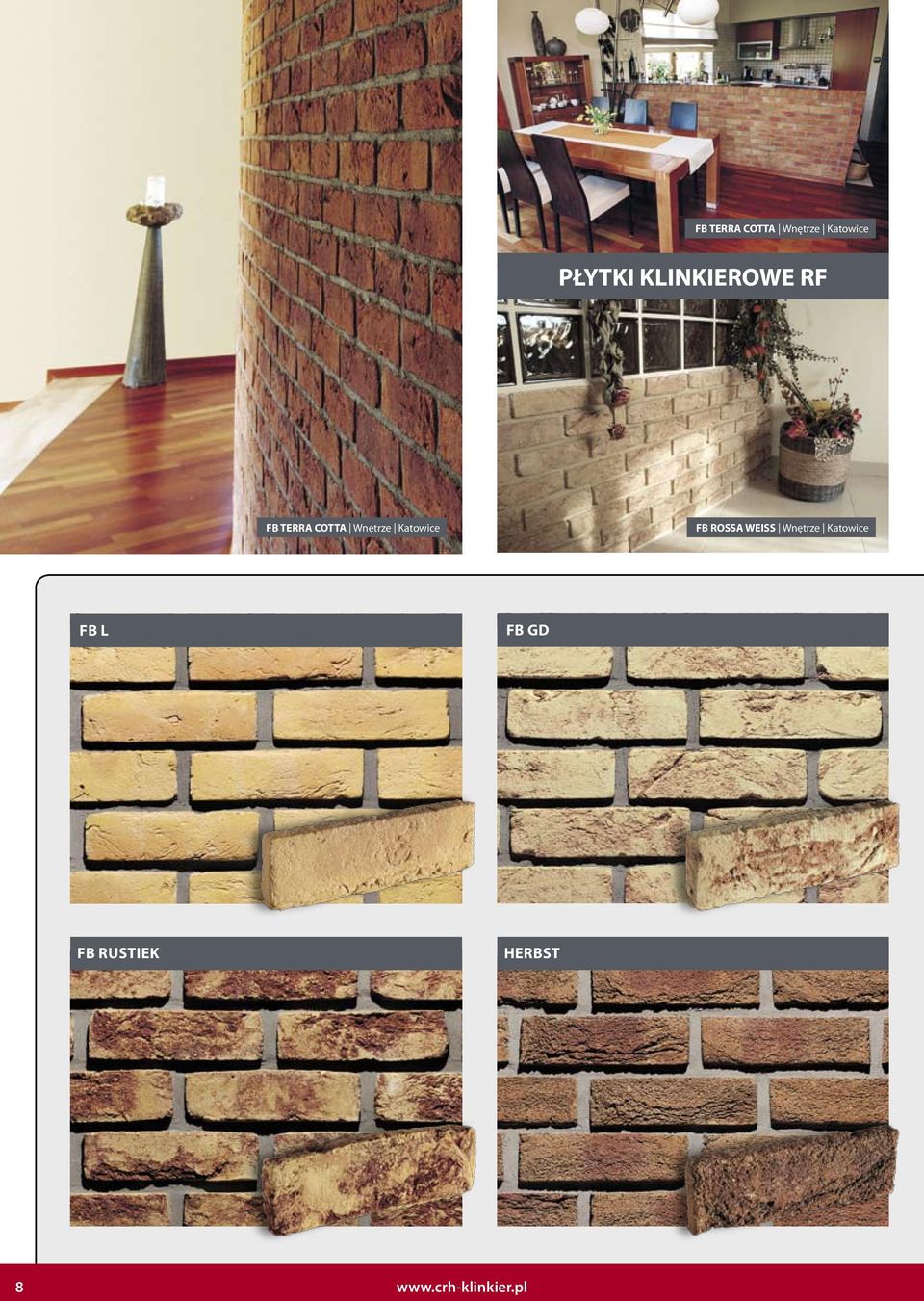

8 FB TERRA COTTA Wnętrze Katowice PŁYTKI KLINKIEROWE RF FB TERRA COTTA Wnętrze Katowice FB ROSSA WEISS Wnętrze Katowice fb l fb gd fb rustiek herbst 8

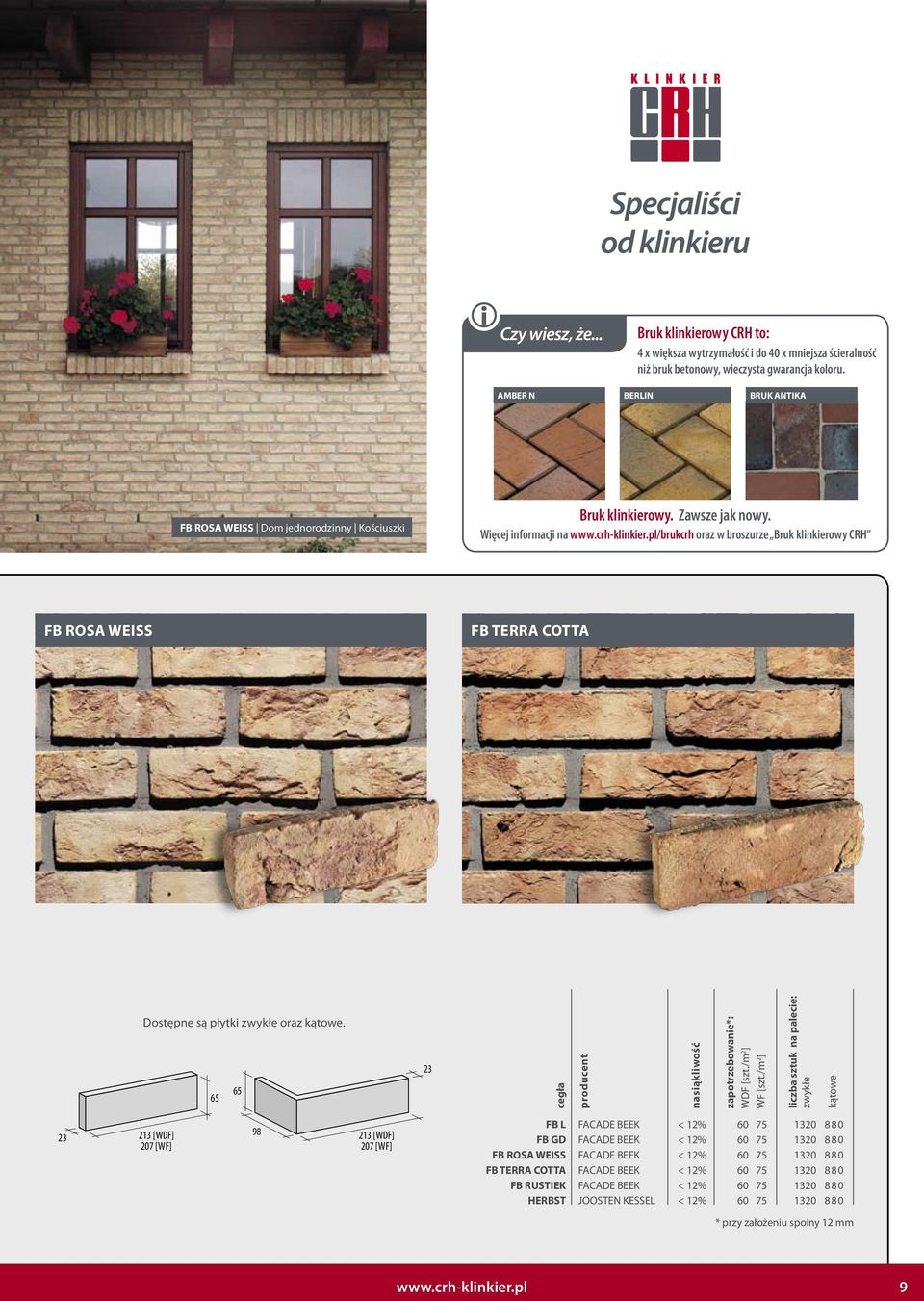

9 Czy wiesz, że... Bruk klinkierowy CRH to: 4 x większa wytrzymałość i do 40 x mniejsza ścieralność niż bruk betonowy, wieczysta gwarancja koloru. AMBER N BERLIN BRUK ANTIKA FB ROSA WEISS Dom jednorodzinny Kościuszki Bruk klinkierowy. Zawsze jak nowy. Więcej informacji na oraz w broszurze Bruk klinkierowy CRH fb rosa weiss fb terra cotta Dostępne są płytki zwykłe oraz kątowe cegła producent nasiąkliwość zapotrzebowanie*: WDF [szt./m 2 ] WF [szt./m 2 ] liczba sztuk na palecie: zwykłe kątowe [WDF] 207 [WF] [WDF] 207 [WF] FB L FACADE BEEK < 12% FB GD FACADE BEEK < 12% FB ROSA WEISS FACADE BEEK < 12% FB TERRA COTTA FACADE BEEK < 12% FB RUSTIEK FACADE BEEK < 12% HERBST JOOSTEN KESSEL < 12% * przy założeniu spoiny 12 mm 9

10 FB CARMINE Wnętrze domu Katowice PŁYTKI KLINKIEROWE RF FB CARMINE Siedziba firmy Wieluń FB TERRA COTTA Wnętrze Gliwice fb CARMINE fb CARMINE RUSTIKA FB SEPIA FB CASTELLO 10

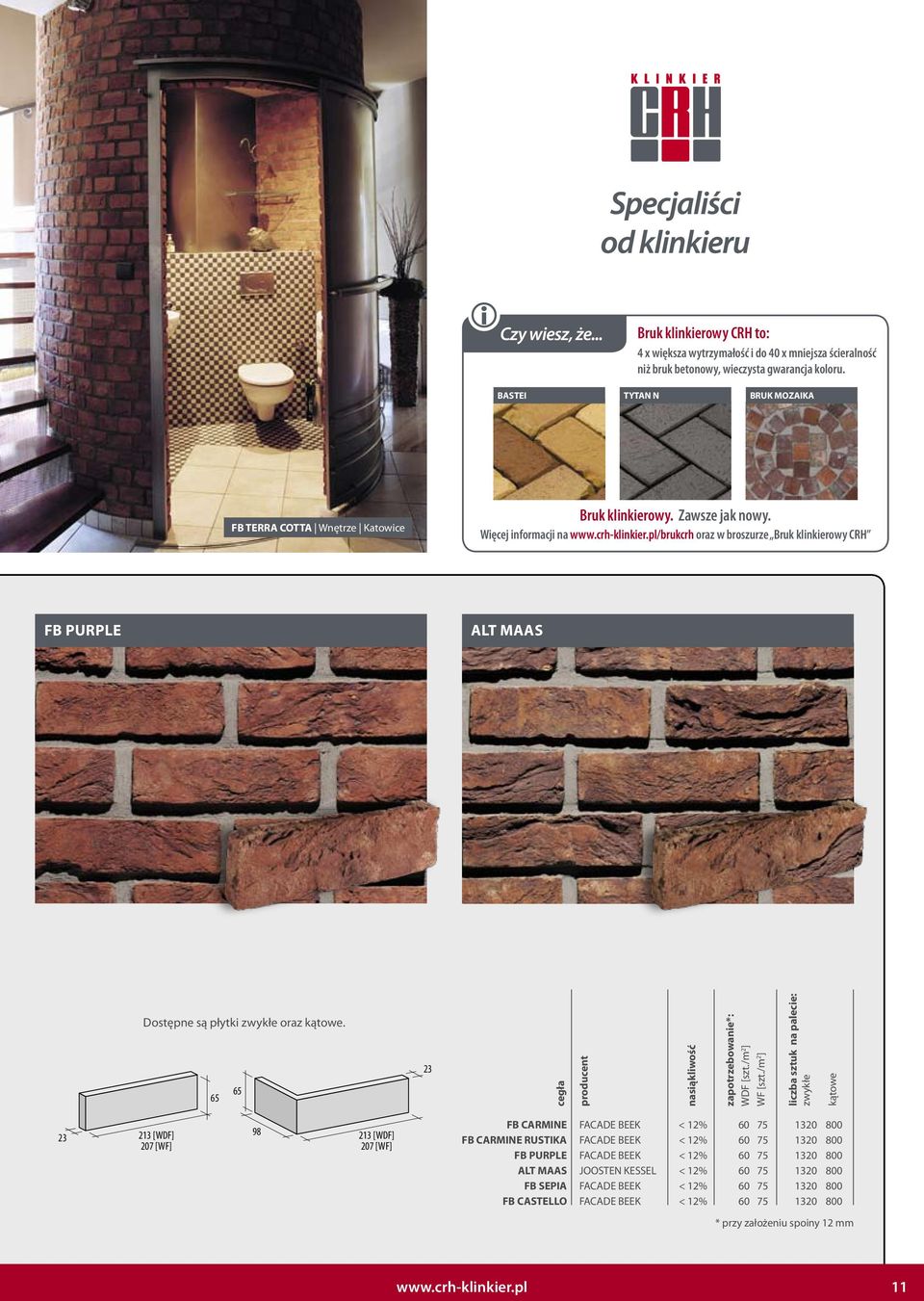

11 Czy wiesz, że... Bruk klinkierowy CRH to: 4 x większa wytrzymałość i do 40 x mniejsza ścieralność niż bruk betonowy, wieczysta gwarancja koloru. BASTEI TYTAN N BRUK MOZAIKA FB TERRA COTTA Wnętrze Katowice Bruk klinkierowy. Zawsze jak nowy. Więcej informacji na oraz w broszurze Bruk klinkierowy CRH fb PURPLE ALT MAAS Dostępne są płytki zwykłe oraz kątowe cegła producent nasiąkliwość zapotrzebowanie*: WDF [szt./m 2 ] WF [szt./m 2 ] liczba sztuk na palecie: zwykłe kątowe [WDF] 207 [WF] [WDF] 207 [WF] FB CARMINE FACADE BEEK < 12% fb CARMINE RUSTIKA FACADE BEEK < 12% fb PURPLE FACADE BEEK < 12% alt MAAS JOOSTEN KESSEL < 12% FB SEPIA FACADE BEEK < 12% FB CASTELLO FACADE BEEK < 12% * przy założeniu spoiny 12 mm 11

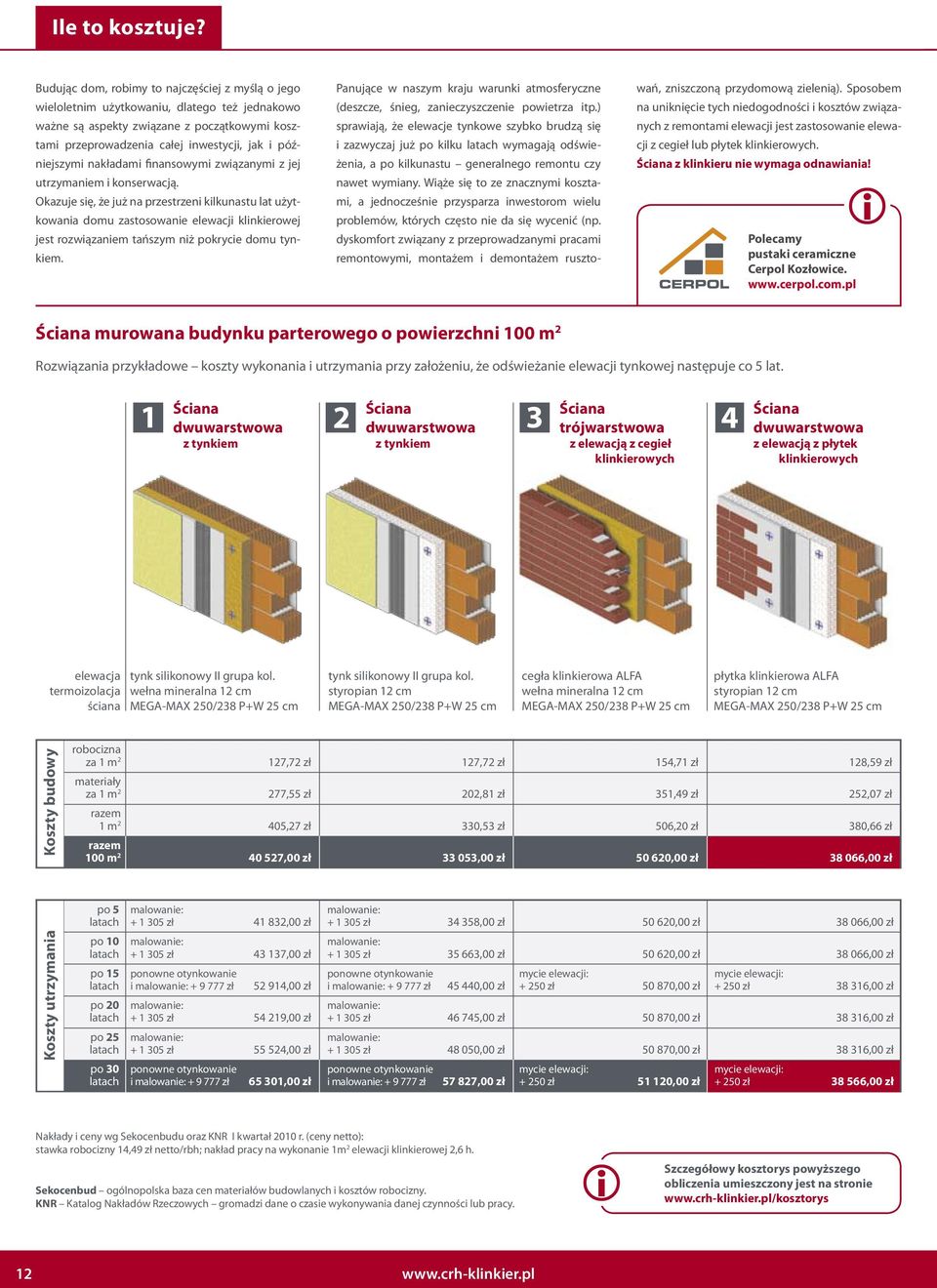

12 Ile to kosztuje? Budując dom, robimy to najczęściej z myślą o jego wieloletnim użytkowaniu, dlatego też jednakowo ważne są aspekty związane z początkowymi kosztami przeprowadzenia całej inwestycji, jak i późniejszymi nakładami finansowymi związanymi z jej utrzymaniem i konserwacją. Okazuje się, że już na przestrzeni kilkunastu lat użytkowania domu zastosowanie elewacji klinkierowej jest rozwiązaniem tańszym niż pokrycie domu tynkiem. wań, zniszczoną przydomową zielenią). Sposobem na uniknięcie tych niedogodności i kosztów związanych z remontami elewacji jest zastosowanie elewacji z cegieł lub płytek klinkierowych. Ściana z klinkieru nie wymaga odnawiania! Polecamy pustaki ceramiczne Cerpol Kozłowice. Ściana murowana budynku parterowego o powierzchni 100 m 2 Rozwiązania przykładowe koszty wykonania i utrzymania przy założeniu, że odświeżanie elewacji tynkowej następuje co 5 lat. 1 Ściana dwuwarstwowa z tynkiem 2 Ściana dwuwarstwowa z tynkiem 3 Ściana trójwarstwowa z elewacją z cegieł klinkierowych 4 Ściana dwuwarstwowa z elewacją z płytek klinkierowych elewacja tynk silikonowy II grupa kol. tynk silikonowy II grupa kol. cegła klinkierowa ALFA płytka klinkierowa ALFA termoizolacja wełna mineralna 12 cm styropian 12 cm wełna mineralna 12 cm styropian 12 cm ściana MEGA-MAX 250/238 P+W 25 cm MEGA-MAX 250/238 P+W 25 cm MEGA-MAX 250/238 P+W 25 cm MEGA-MAX 250/238 P+W 25 cm Koszty budowy robocizna za 1 m 2 127,72 zł 127,72 zł 154,71 zł 128,59 zł materiały za 1 m 2 277,55 zł 202,81 zł 351,49 zł 252,07 zł razem 1 m 2 405,27 zł 330,53 zł 506,20 zł 380,66 zł razem 100 m ,00 zł ,00 zł ,00 zł ,00 zł Koszty utrzymania po 5 malowanie: malowanie: latach zł ,00 zł zł ,00 zł ,00 zł ,00 zł po 10 malowanie: malowanie: latach zł ,00 zł zł ,00 zł ,00 zł ,00 zł po 15 ponowne otynkowanie ponowne otynkowanie mycie elewacji: mycie elewacji: latach i malowanie: zł ,00 zł i malowanie: zł ,00 zł zł ,00 zł zł ,00 zł po 20 malowanie: malowanie: latach zł ,00 zł zł ,00 zł ,00 zł ,00 zł po 25 malowanie: malowanie: latach zł ,00 zł zł ,00 zł ,00 zł ,00 zł po 30 ponowne otynkowanie ponowne otynkowanie mycie elewacji: mycie elewacji: latach i malowanie: zł ,00 zł i malowanie: zł ,00 zł zł ,00 zł zł ,00 zł Nakłady i ceny wg Sekocenbudu oraz KNR I kwartał 2010 r. (ceny netto): stawka robocizny 14,49 zł netto/rbh; nakład pracy na wykonanie 1m 2 elewacji klinkierowej 2,6 h. Sekocenbud ogólnopolska baza cen materiałów budowlanych i kosztów robocizny. KNR Katalog Nakładów Rzeczowych gromadzi dane o czasie wykonywania danej czynności lub pracy. Szczegółowy kosztorys powyższego obliczenia umieszczony jest na stronie 12 Panujące w naszym kraju warunki atmosferyczne (deszcze, śnieg, zanieczyszczenie powietrza itp.) sprawiają, że elewacje tynkowe szybko brudzą się i zazwyczaj już po kilku latach wymagają odświeżenia, a po kilkunastu generalnego remontu czy nawet wymiany. Wiąże się to ze znacznymi kosztami, a jednocześnie przysparza inwestorom wielu problemów, których często nie da się wycenić (np. dyskomfort związany z przeprowadzanymi pracami remontowymi, montażem i demontażem rusztowww.crh-klinkier.pl

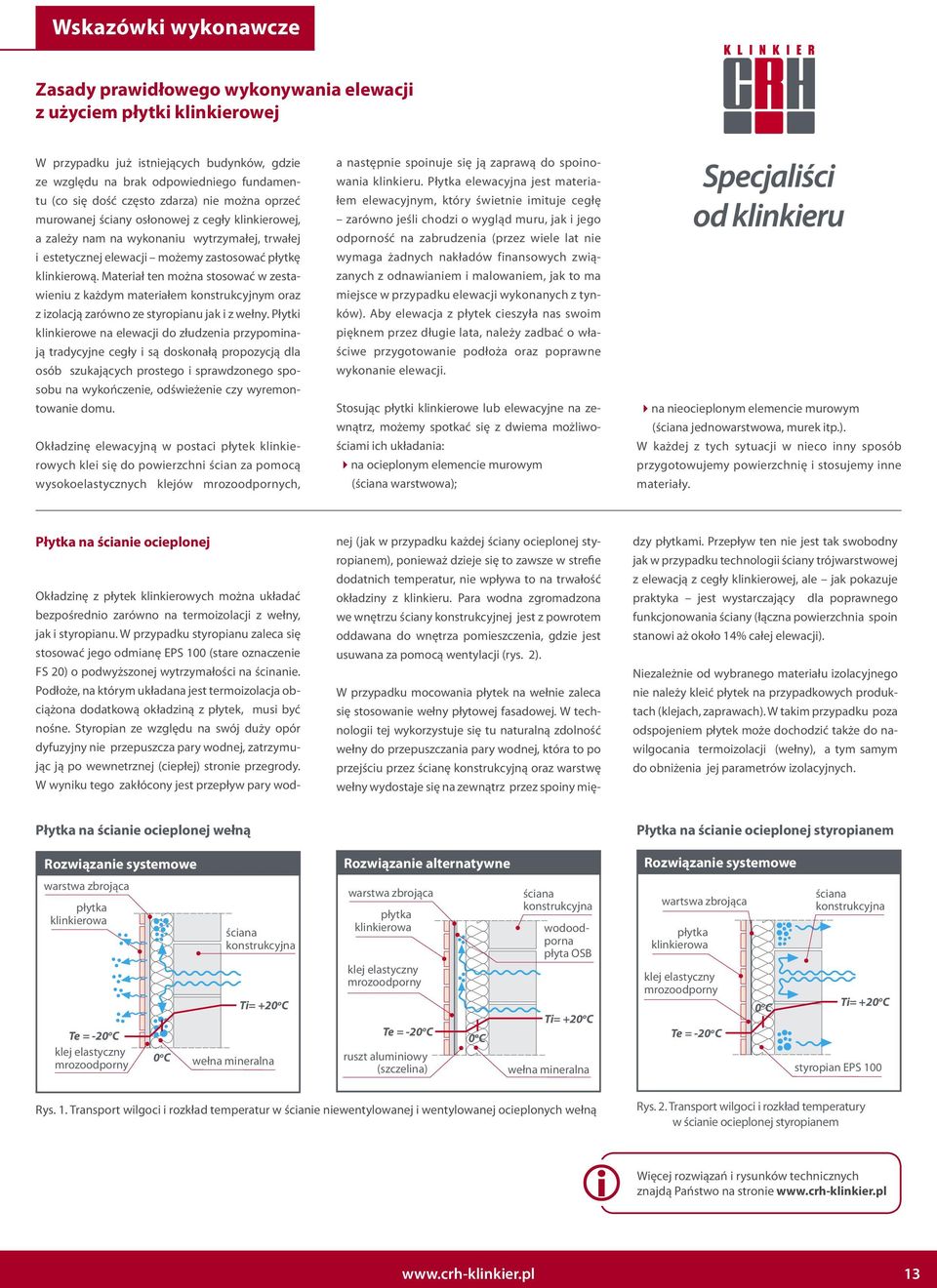

13 Wskazówki wykonawcze Zasady prawidłowego wykonywania elewacji z użyciem płytki klinkierowej W przypadku już istniejących budynków, gdzie ze względu na brak odpowiedniego fundamentu (co się dość często zdarza) nie można oprzeć murowanej ściany osłonowej z cegły klinkierowej, a zależy nam na wykonaniu wytrzymałej, trwałej i estetycznej elewacji możemy zastosować płytkę klinkierową. Materiał ten można stosować w zestawieniu z każdym materiałem konstrukcyjnym oraz z izolacją zarówno ze styropianu jak i z wełny. Płytki klinkierowe na elewacji do złudzenia przypominają tradycyjne cegły i są doskonałą propozycją dla osób szukających prostego i sprawdzonego sposobu na wykończenie, odświeżenie czy wyremontowanie domu. Okładzinę elewacyjną w postaci płytek klinkierowych klei się do powierzchni ścian za pomocą wysokoelastycznych klejów mrozoodpornych, a następnie spoinuje się ją zaprawą do spoinowania klinkieru. Płytka elewacyjna jest materiałem elewacyjnym, który świetnie imituje cegłę zarówno jeśli chodzi o wygląd muru, jak i jego odporność na zabrudzenia (przez wiele lat nie wymaga żadnych nakładów finansowych związanych z odnawianiem i malowaniem, jak to ma miejsce w przypadku elewacji wykonanych z tynków). Aby elewacja z płytek cieszyła nas swoim pięknem przez długie lata, należy zadbać o właściwe przygotowanie podłoża oraz poprawne wykonanie elewacji. Stosując płytki klinkierowe lub elewacyjne na zewnątrz, możemy spotkać się z dwiema możliwościami ich układania: 4na ocieplonym elemencie murowym (ściana warstwowa); 4na nieocieplonym elemencie murowym (ściana jednowarstwowa, murek itp.). W każdej z tych sytuacji w nieco inny sposób przygotowujemy powierzchnię i stosujemy inne materiały. Płytka na ścianie ocieplonej Okładzinę z płytek klinkierowych można układać bezpośrednio zarówno na termoizolacji z wełny, jak i styropianu. W przypadku styropianu zaleca się stosować jego odmianę EPS 100 (stare oznaczenie FS 20) o podwyższonej wytrzymałości na ścinanie. Podłoże, na którym układana jest termoizolacja obciążona dodatkową okładziną z płytek, musi być nośne. Styropian ze względu na swój duży opór dyfuzyjny nie przepuszcza pary wodnej, zatrzymując ją po wewnetrznej (ciepłej) stronie przegrody. W wyniku tego zakłócony jest przepływ pary wodnej (jak w przypadku każdej ściany ocieplonej styropianem), ponieważ dzieje się to zawsze w strefie dodatnich temperatur, nie wpływa to na trwałość okładziny z klinkieru. Para wodna zgromadzona we wnętrzu ściany konstrukcyjnej jest z powrotem oddawana do wnętrza pomieszczenia, gdzie jest usuwana za pomocą wentylacji (rys. 2). W przypadku mocowania płytek na wełnie zaleca się stosowanie wełny płytowej fasadowej. W technologii tej wykorzystuje się tu naturalną zdolność wełny do przepuszczania pary wodnej, która to po przejściu przez ścianę konstrukcyjną oraz warstwę wełny wydostaje się na zewnątrz przez spoiny między płytkami. Przepływ ten nie jest tak swobodny jak w przypadku technologii ściany trójwarstwowej z elewacją z cegły klinkierowej, ale jak pokazuje praktyka jest wystarczający dla poprawnego funkcjonowania ściany (łączna powierzchnia spoin stanowi aż około 14% całej elewacji). Niezależnie od wybranego materiału izolacyjnego nie należy kleić płytek na przypadkowych produktach (klejach, zaprawach). W takim przypadku poza odspojeniem płytek może dochodzić także do nawilgocania termoizolacji (wełny), a tym samym do obniżenia jej parametrów izolacyjnych. Płytka na ścianie ocieplonej wełną Rozwiązanie systemowe warstwa zbrojąca płytka klinkierowa Te = -20 o C klej elastyczny mrozoodporny 0 o C ściana konstrukcyjna Ti= +20 o C wełna mineralna Rozwiązanie alternatywne warstwa zbrojąca płytka klinkierowa klej elastyczny mrozoodporny Te = -20 o C ruszt aluminiowy (szczelina) 0 o C ściana konstrukcyjna wodoodporna płyta OSB Ti= +20 o C wełna mineralna Płytka na ścianie ocieplonej styropianem Rozwiązanie systemowe wartswa zbrojąca płytka klinkierowa klej elastyczny mrozoodporny Te = -20 o C 0 o C ściana konstrukcyjna Ti= +20 o C styropian EPS 100 Rys. 1. Transport wilgoci i rozkład temperatur w ścianie niewentylowanej i wentylowanej ocieplonych wełną Rys. 2. Transport wilgoci i rozkład temperatury w ścianie ocieplonej styropianem Więcej rozwiązań i rysunków technicznych znajdą Państwo na stronie

14 Wskazówki wykonawcze Płytka na ścianie nieocieplonej W przypadku ścian jednowarstwowych (nieocieplonych przy słabej wentylacji pomieszczeń i jednocześnie dużej wilgotności, gdzie nie ma warstwy przejściowej w postaci warstwy termoizolacji, która zatrzymałaby wilgoć po wewnętrznej (ciepłej) stronie przegrody) zaleca się klejenie płytek bezpośrednio do ściany, na przygotowanych do tego celu systemach klejów i zapraw. Można także zastosować wentylowaną obudowę z wodoodpornych płyt OSB mocowanych do ściany za pośrednictwem rusztu (np. z aluminium). Stosując niesprawdzone systemy mocowań, możemy doprowadzić do zakłóceń w dyfuzji pary wodnej w ścianie, a tym samym do kondensacji pary wodnej na granicy klej płytka, a to po zamarznięciu (strefa ujemnych temperatur) może powodować odspajanie płytek. Płytka na ścianie jednowarstwowej (nieocieplonej) Rozwiązanie systemowe warstwa zbrojąca klej elastyczny mrozoodporny płytka klinkierowa Te = -20 o C 0 o C ceramiczna ściana konstrukcyjna Ti = +20 o C Rozwiązanie systemowe warstwa zbrojąca klej elastyczny mrozoodporny płytka klinkierowa Te = -20 o C wodoodporna płyta OSB Rys. 3. Rozkład wilgoci i temperatur w ścianach jednowarstwowych wentylowanych i niewentylowanych 0 o C ściana konstrukcyjna Ti = +20 o C ruszt aluminiowy (szczelina) Formowanie spoin Na zewnątrz zaleca się wykonać spoinę do lica płytki lub ją wyokrąglić. Nie poleca się wykonywania spoin cofniętych, gdyż powstała w ten sposób półka będzie gromadzić zanieczyszczenia i wilgoć, które mogą być powodem występowania zacieków, wykwitów, a nawet odspajania płytek element murowy, 2 siatka zbrojąca, 3 klej elastyczny mrozoodporny, 4 płytka elewacyjna, 5 spoina Zasady prawidłowego zastosowania płytki klinkierowej we wnętrzach Spoinowanie wewnątrz budynku 3 Kolejnym miejscem, gdzie warto wykorzystać płytkę klinkierową ze wszystkimi jej zaletami (trwała, ponadczasowa, odporna na uszkodzenia, niewymagająca okresowego odświeżania), są wnętrza. Płytka we wnętrzu, nawet jej niewielki dodatek w postaci drobnych wstawek, podkreśla charakter wnętrza i potrafi dodać mu wiele uroku. Przy mocowaniu płytek klinkierowych wewnątrz budynku postępujemy podobnie jak z płytkami ceramicznymi (łazienkowymi). Różnica występuje jedynie w sposobie spoinowania nie rozcieramy zaprawy po licu płytek, lecz wypełniamy przestrzenie pomiędzy płytkami półsuchą (konsystencja mokrej ziemi) zaprawą do spoinowania. Robimy to za pomocą tzw. kielni spoinówki. Tylko w przypadku stosowania okładziny we wnętrzu możemy sobie pozwolić na wykonanie spoin cofniętych Wykonywanie spoin cofniętych względem płaszczyzny elewacji jest dopuszczalne na okładzinach we wnętrzach. 1 ściana konstrukcyjna, 2 tynk 3 klej elastyczny, 4 płytka elewacyjna 5 spoina 5 4Spoinowanie należy wykonywać przy użyciu kielni spoinówki dopasowanej szerokością do przestrzeni między płytkami. 4Wypełnianie spoin wykonuje się od góry do dołu elewacji w kolejności: 1 spoiny poziome 2 spoiny pionowe Więcej rozwiązań i rysunków technicznych znajdą Państwo na stronie

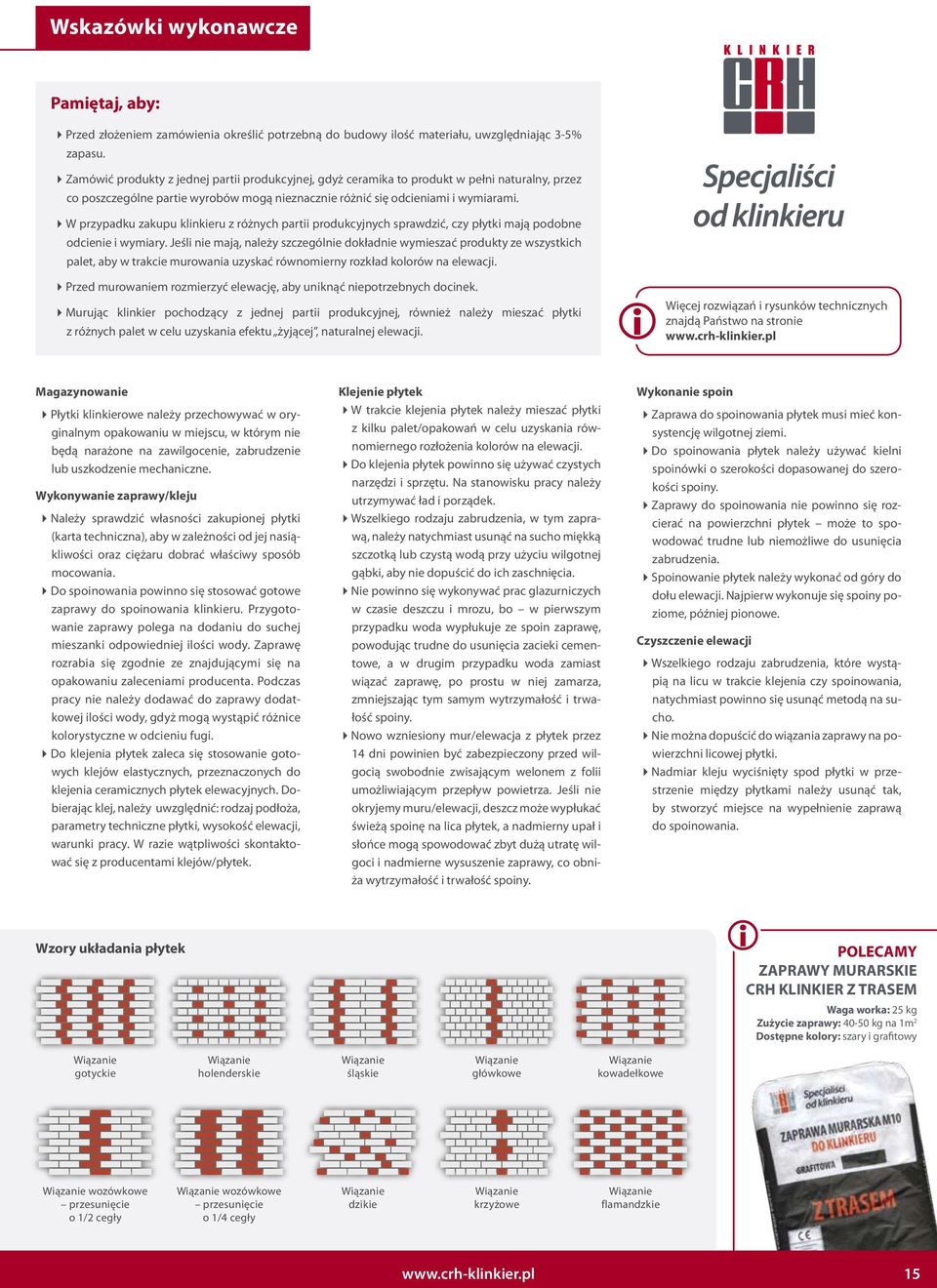

15 Wskazówki wykonawcze Pamiętaj, aby: 4Przed złożeniem zamówienia określić potrzebną do budowy ilość materiału, uwzględniając 3-5% zapasu. 4Zamówić produkty z jednej partii produkcyjnej, gdyż ceramika to produkt w pełni naturalny, przez co poszczególne partie wyrobów mogą nieznacznie różnić się odcieniami i wymiarami. 4W przypadku zakupu klinkieru z różnych partii produkcyjnych sprawdzić, czy płytki mają podobne odcienie i wymiary. Jeśli nie mają, należy szczególnie dokładnie wymieszać produkty ze wszystkich palet, aby w trakcie murowania uzyskać równomierny rozkład kolorów na elewacji. 4Przed murowaniem rozmierzyć elewację, aby uniknąć niepotrzebnych docinek. 4Murując klinkier pochodzący z jednej partii produkcyjnej, również należy mieszać płytki z różnych palet w celu uzyskania efektu żyjącej, naturalnej elewacji. Więcej rozwiązań i rysunków technicznych znajdą Państwo na stronie Magazynowanie 4Płytki klinkierowe należy przechowywać w oryginalnym opakowaniu w miejscu, w którym nie będą narażone na zawilgocenie, zabrudzenie lub uszkodzenie mechaniczne. Wykonywanie zaprawy/kleju 4Należy sprawdzić własności zakupionej płytki (karta techniczna), aby w zależności od jej nasiąkliwości oraz ciężaru dobrać właściwy sposób mocowania. 4Do spoinowania powinno się stosować gotowe zaprawy do spoinowania klinkieru. Przygotowanie zaprawy polega na dodaniu do suchej mieszanki odpowiedniej ilości wody. Zaprawę rozrabia się zgodnie ze znajdującymi się na opakowaniu zaleceniami producenta. Podczas pracy nie należy dodawać do zaprawy dodatkowej ilości wody, gdyż mogą wystąpić różnice kolorystyczne w odcieniu fugi. 4Do klejenia płytek zaleca się stosowanie gotowych klejów elastycznych, przeznaczonych do klejenia ceramicznych płytek elewacyjnych. Dobierając klej, należy uwzględnić: rodzaj podłoża, parametry techniczne płytki, wysokość elewacji, warunki pracy. W razie wątpliwości skontaktować się z producentami klejów/płytek. Klejenie płytek 4W trakcie klejenia płytek należy mieszać płytki z kilku palet/opakowań w celu uzyskania równomiernego rozłożenia kolorów na elewacji. 4Do klejenia płytek powinno się używać czystych narzędzi i sprzętu. Na stanowisku pracy należy utrzymywać ład i porządek. 4Wszelkiego rodzaju zabrudzenia, w tym zaprawą, należy natychmiast usunąć na sucho miękką szczotką lub czystą wodą przy użyciu wilgotnej gąbki, aby nie dopuścić do ich zaschnięcia. 4Nie powinno się wykonywać prac glazurniczych w czasie deszczu i mrozu, bo w pierwszym przypadku woda wypłukuje ze spoin zaprawę, powodując trudne do usunięcia zacieki cementowe, a w drugim przypadku woda zamiast wiązać zaprawę, po prostu w niej zamarza, zmniejszając tym samym wytrzymałość i trwałość spoiny. 4Nowo wzniesiony mur/elewacja z płytek przez 14 dni powinien być zabezpieczony przed wilgocią swobodnie zwisającym welonem z folii umożliwiającym przepływ powietrza. Jeśli nie okryjemy muru/elewacji, deszcz może wypłukać świeżą spoinę na lica płytek, a nadmierny upał i słońce mogą spowodować zbyt dużą utratę wilgoci i nadmierne wysuszenie zaprawy, co obniża wytrzymałość i trwałość spoiny. Wykonanie spoin 4Zaprawa do spoinowania płytek musi mieć konsystencję wilgotnej ziemi. 4Do spoinowania płytek należy używać kielni spoinówki o szerokości dopasowanej do szerokości spoiny. 4Zaprawy do spoinowania nie powinno się rozcierać na powierzchni płytek może to spowodować trudne lub niemożliwe do usunięcia zabrudzenia. 4Spoinowanie płytek należy wykonać od góry do dołu elewacji. Najpierw wykonuje się spoiny poziome, później pionowe. Czyszczenie elewacji 4Wszelkiego rodzaju zabrudzenia, które wystąpią na licu w trakcie klejenia czy spoinowania, natychmiast powinno się usunąć metodą na sucho. 4Nie można dopuścić do wiązania zaprawy na powierzchni licowej płytki. 4Nadmiar kleju wyciśnięty spod płytki w przestrzenie między płytkami należy usunąć tak, by stworzyć miejsce na wypełnienie zaprawą do spoinowania. Wzory układania płytek POLECAMY ZAPRAWY MURARSKIE CRH KLINKIER Z TRASEM Waga worka: 25 kg Zużycie zaprawy: kg na 1m 2 Dostępne kolory: szary i grafitowy Wiązanie gotyckie Wiązanie holenderskie Wiązanie śląskie Wiązanie główkowe Wiązanie kowadełkowe Wiązanie wozówkowe przesunięcie o 1/2 cegły Wiązanie wozówkowe przesunięcie o 1/4 cegły Wiązanie dzikie Wiązanie krzyżowe Wiązanie flamandzkie 15

16 Wnętrze Niemcy FB CARMINE Siedziba firmy Wieluń 16

17 FB ROSA WEISS Wnętrze Zabrze FB TERRA COTTA Wnętrze Katowice FB TERRA COTTA Wnętrze Katowice FB TERRA COTTA Wnętrze Katowice FB ROSA WEISS Wnętrze Katowice 17

18 Cegły i płytki klinkierowe oraz ręcznie formowane Przegląd pełnej oferty CRH Klinkier Sahara Sahara CIENIOWANA Sahara MIODOWA SOLAR Sahara PIASKOWA pegaz N supernova AGAT KALAHARI N kalahari ton etna fenix GOBI N orion N wega N tybet CIENIOWANY CARBON tytan N baltic laguna fb gd fb rosa weiss fb terra cotta FB RUSTIEK HERBST FB CASTELLO NUTHS 01 NUTHS 02 NUTHS 03 NUTHS 04 Bruk klinkierowy CRH SAHARA N SAHARA cieniowana N OCHRA MIODOWA N AMBER N KALAHARI N CLASSIC KöLN ETNA N WEGA N TYTAN N 18

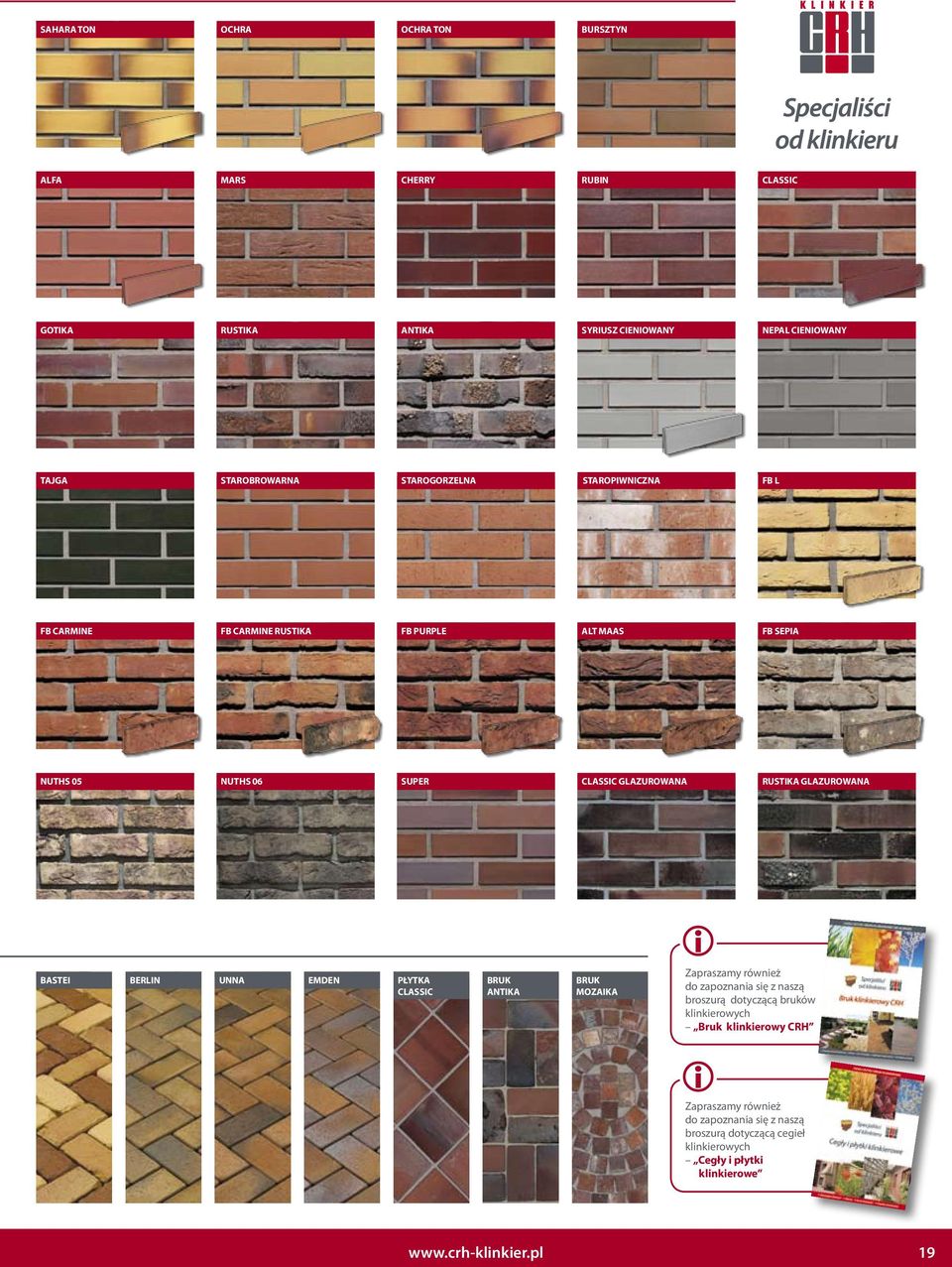

19 Sahara TON OCHRA OCHRA TON BURSZTYN alfa mars cherry rubin classic GOTIKA rustika antika syriusz CIENIOWANY nepal CIENIOWANY tajga starobrowarna starogorzelna staropiwniczna fb l FB CARMINE FB CARMINE RUSTIKA FB PURPLE ALT MAAS FB SEPIA NUTHS 05 NUTHS 06 SUPER CLASSIC GLAZUROWANA RUSTIKA GLAZUROWANA BASTEI BERLIN UNNA EMDEN PŁYTKA BRUK BRUK CLASSIC ANTIKA MOZAIKA Zapraszamy również do zapoznania się z naszą broszurą dotyczącą bruków klinkierowych Bruk klinkierowy CRH Zapraszamy również do zapoznania się z naszą broszurą dotyczącą cegieł klinkierowych Cegły i płytki klinkierowe 19
