Routing dynamiczny konfiguracja CISCO
|
|
- Monika Wróbel
- 8 lat temu
- Przeglądów:
Transkrypt

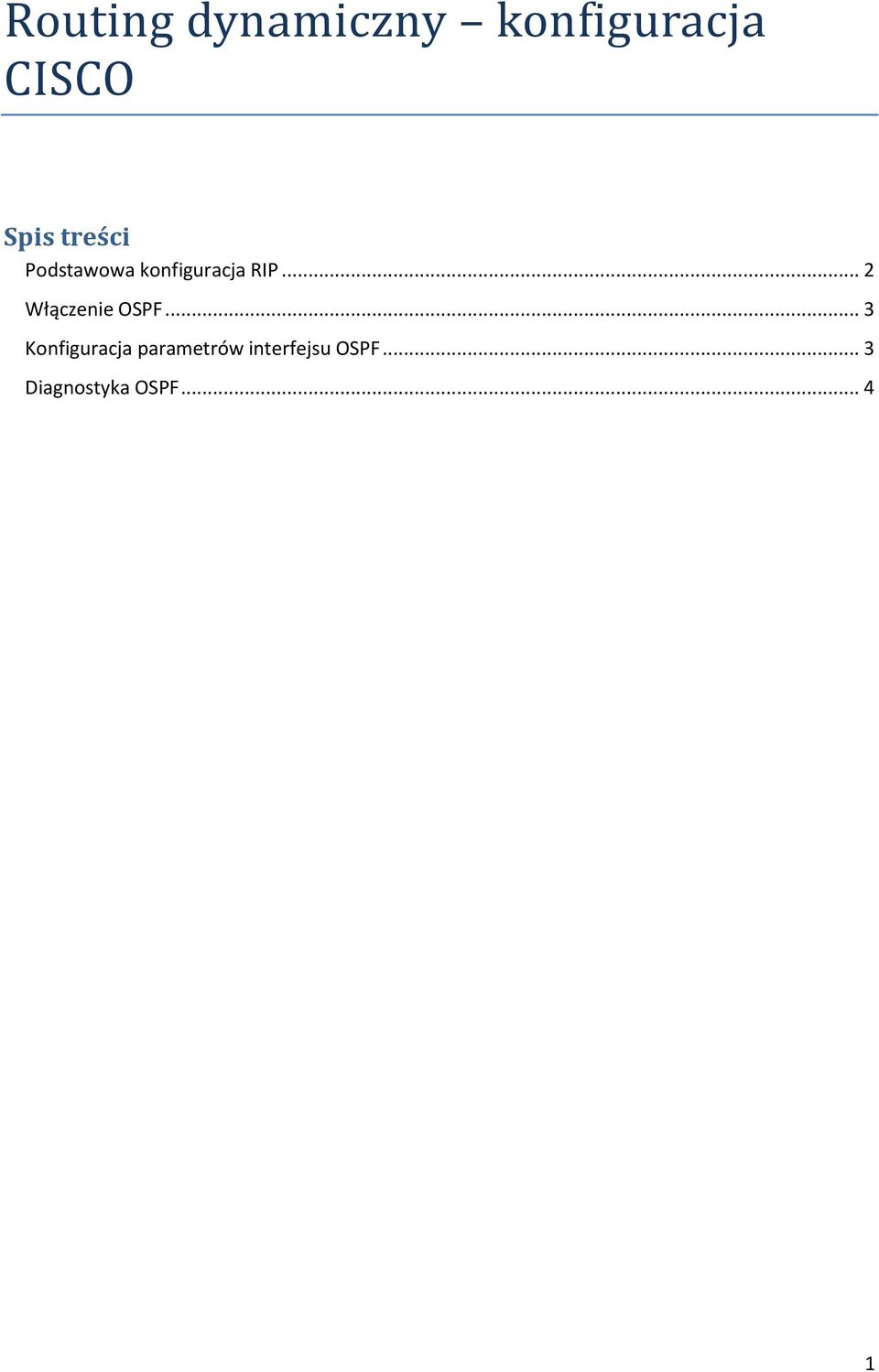

1 Routing dynamiczny konfiguracja CISCO Spis treści Podstawowa konfiguracja RIP... 2 Włączenie OSPF... 3 Konfiguracja parametrów interfejsu OSPF... 3 Diagnostyka OSPF
2 Podstawowa konfiguracja RIP enable Router> enable configure terminal Router# configure terminal router rip Router(config)# router rip network ip-address Włączenie uprzywilejowanego trybu EXEC. Przełączenie w tryb konfiguracji globalnej. Włączenie RIP, przełącza router w tryb konfiguracji routingu. Powiązanie sieci z routingiem RIP. Router(config-router)# network neighbor ip-address Router(config-router)# neighbor offset-list [access-list-number access-listname] {in out} offset [interface-type interface-number] Zdefiniowanie sąsiedniego router z którym następuje wymiana informacji routingu. (Opcjonalne) Konfiguracja dodatkowej wartości metryki. Router(config-router)# offset-list 98 in 1 Ethernet 1/0 timers basic update invalid holddown flush [sleeptime] (Opcjonalne) Konfiguracja liczników protokołu RIP. Router(config-router)# timers basic end Wyjście z trybu edycji konfiguracji routingu. Router(config-router)# end 2
3 Włączenie OSPF Router(config)# router ospf process-id Router(config-router)# network ip-address wildcard-mask area area-id Włączenie OSPF, przełącza router w tryb konfiguracji routingu. Konfiguracja obszaru interfejsu, na którym ma pracować OSPF Konfiguracja parametrów interfejsu OSPF cost cost retransmit-interval seconds transmit-delay seconds priority number-value hellointerval seconds deadinterval seconds Konfiguracja kosztu wysłania pakietów OSPF na interfejsie Konfiguracja liczby sekund pomiędzy retransmisjami wiadomości LSA Konfiguracja czasu pomiędzy kolejnymi wiadomościami link-state update. Ustawienie priorytetu (ułatwia wyznaczenia designated router dla sieci). Konfiguracja czasu pomiędzy kolejnymi wiadomościami hello. Konfiguracja czasu, który urządzenie musi odczekać aby uznać sąsiada OSPF za nieaktywnego, w przypadku nieodebrania wiadomości hello. authentication-key key message-digest-key key-id md5 key authentication [message-digest null] Konfiguracja klucza uwierzytelnienia (tryb simple password authentication). Włączenie uwierzytelnienia MD5. Konfiguracja tupu uwierzytelnienia dla interfejsu. 3
4 Diagnostyka OSPF ] Router# show ip ospf borderrouters [area-id]] database Wyświetlenie ogólnych informacji o routingu OSPF Wyświetlenie wewnętrznej tablicy routingu Wyświetlenie informacji dotyczących konfiguracji OSPF [area-id]] database [databasesummary] [self-originate] [adv-router [ip-address]] [area-id]] database [network] [area-id]] database [summary] [area-id]] database [asbrsummary] [area-id]] database [external] [area-id]] database [nssaexternal] [area-id]] database [opaque-link] 4
5 [area-id]] database [opaque-area] [area-id]] database [opaque-as] Router# show ip ospf flood-list interface interface-type Router# show ip ospf interface [interface-type interface-number] Router# show ip ospf neighbor [interface-name] [neighbor-id] detail Router# show ip ospf request-list [neighbor] [interface] [interface-neighbor] Router# show ip ospf retransmission-list [neighbor] [interface] [interface-neighbor] ] summary-address Router# show ip ospf virtuallinks Wyświetlenie listy LSA oczekujących na wysłanie Wyświetlenie informacji protokołu OSPF powiązanych z interfejsem Wyświetlenie informacji o sąsiedztwie powiązanych z danym interfejsem Wyświetlenie listy LSA zażądanych przez router Wyświetlenie listy LSA oczekujących na ponowne wysłanie Wyświetlenie list redystrybucji adresów Wyświetlenie informacji dotyczących połączeń virtual-links 5
