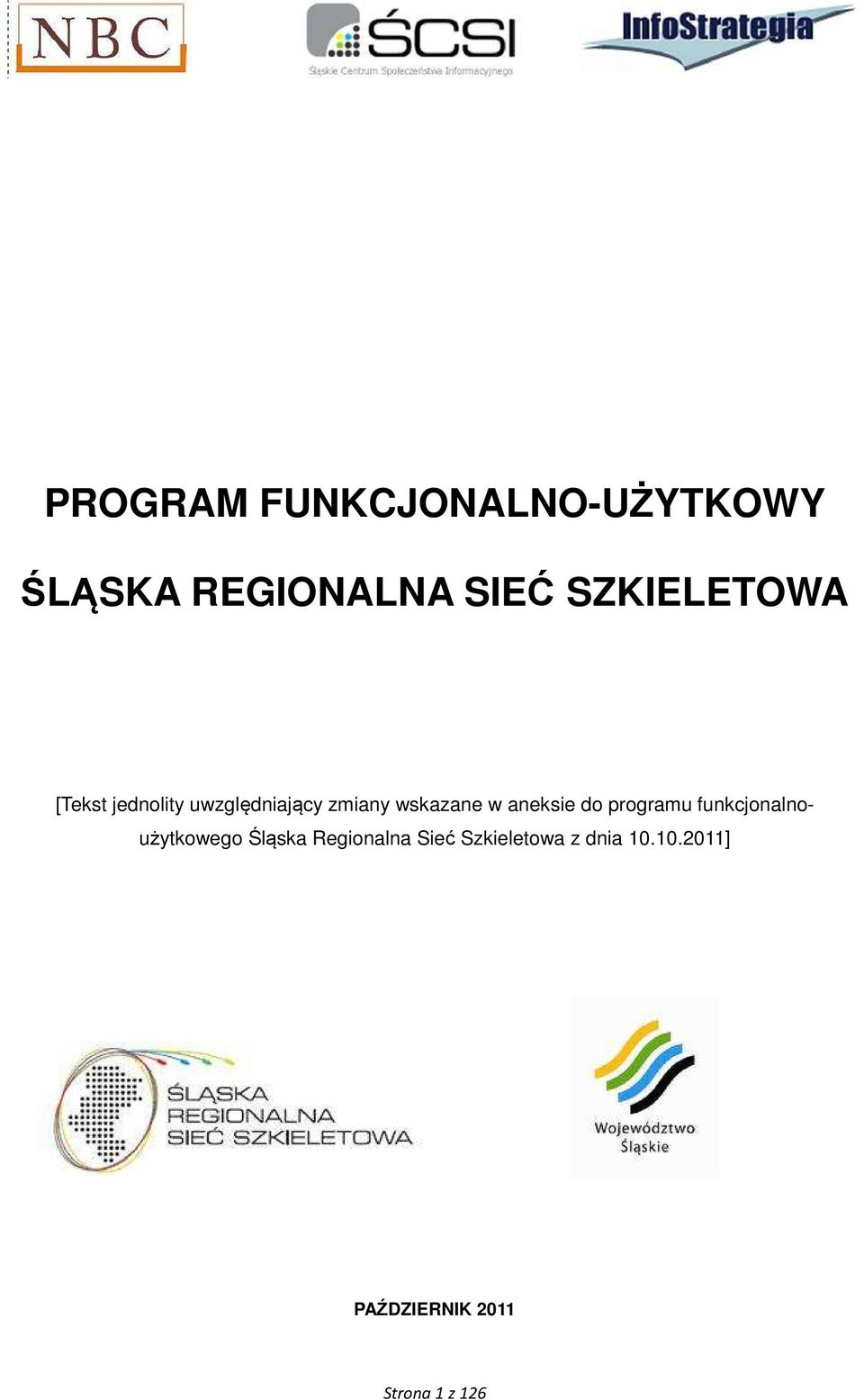

1 PROGRAM FUNKCJONALNO-UŻYTKOWY ŚLĄSKA REGIONALNA SIEĆ SZKIELETOWA [Tekst jednolity uwzględniający zmiany wskazane w aneksie do programu funkcjonalnoużytkowego Śląska Regionalna Sieć Szkieletowa z dnia ] PAŹDZIERNIK 2011 Strona 1 z 126

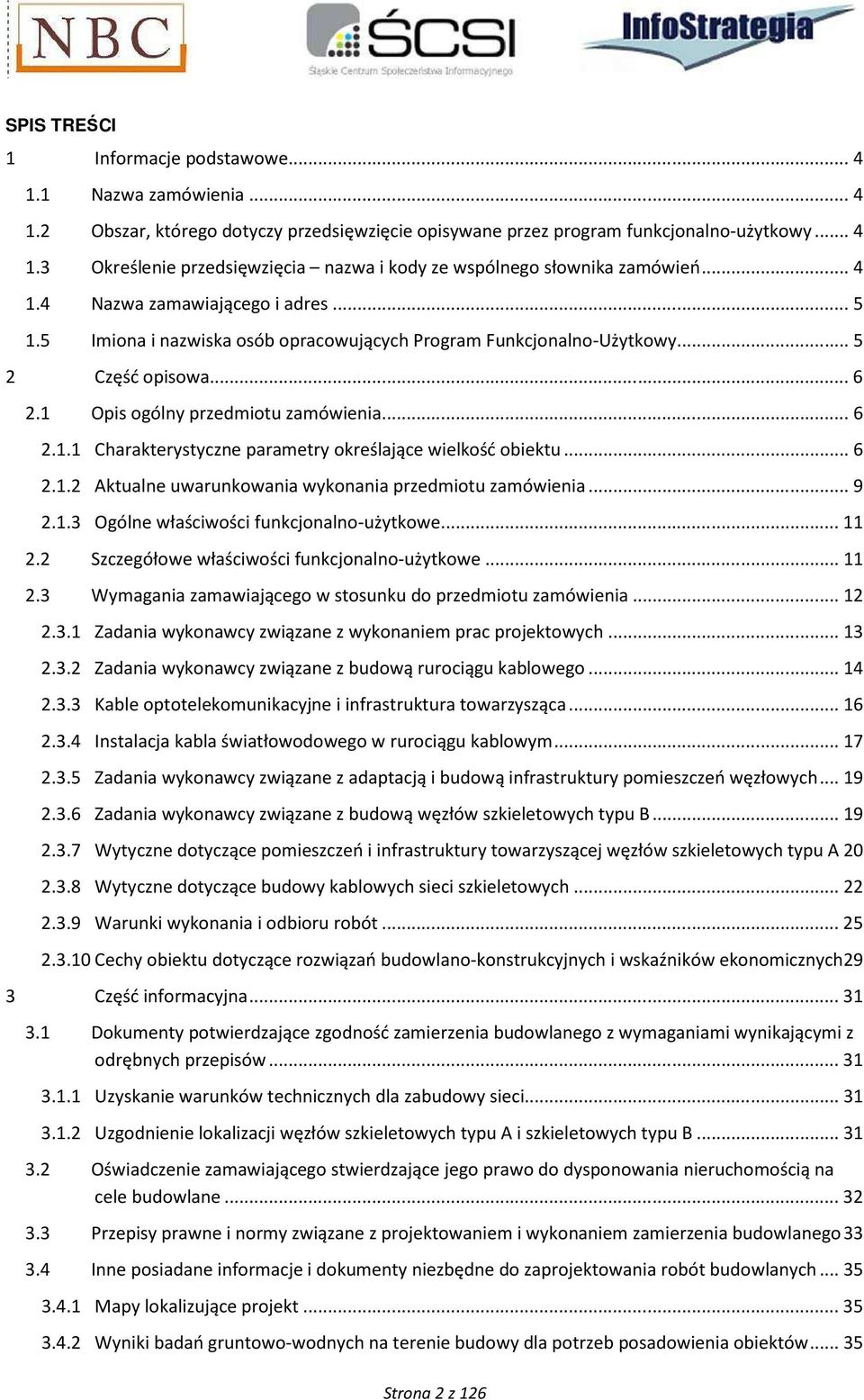

2 SPIS TREŚCI 1 Informacje podstawowe Nazwa zamówienia Obszar, którego dotyczy przedsięwzięcie opisywane przez program funkcjonalno-użytkowy Określenie przedsięwzięcia nazwa i kody ze wspólnego słownika zamówień Nazwa zamawiającego i adres Imiona i nazwiska osób opracowujących Program Funkcjonalno-Użytkowy Część opisowa Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające wielkość obiektu Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne właściwości funkcjonalno-użytkowe Szczegółowe właściwości funkcjonalno-użytkowe Wymagania zamawiającego w stosunku do przedmiotu zamówienia Zadania wykonawcy związane z wykonaniem prac projektowych Zadania wykonawcy związane z budową rurociągu kablowego Kable optotelekomunikacyjne i infrastruktura towarzysząca Instalacja kabla światłowodowego w rurociągu kablowym Zadania wykonawcy związane z adaptacją i budową infrastruktury pomieszczeń węzłowych Zadania wykonawcy związane z budową węzłów szkieletowych typu B Wytyczne dotyczące pomieszczeń i infrastruktury towarzyszącej węzłów szkieletowych typu A Wytyczne dotyczące budowy kablowych sieci szkieletowych Warunki wykonania i odbioru robót Cechy obiektu dotyczące rozwiązań budowlano-konstrukcyjnych i wskaźników ekonomicznych 29 3 Część informacyjna Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Uzyskanie warunków technicznych dla zabudowy sieci Uzgodnienie lokalizacji węzłów szkieletowych typu A i szkieletowych typu B Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych Mapy lokalizujące projekt Wyniki badań gruntowo-wodnych na terenie budowy dla potrzeb posadowienia obiektów Strona 2 z 126

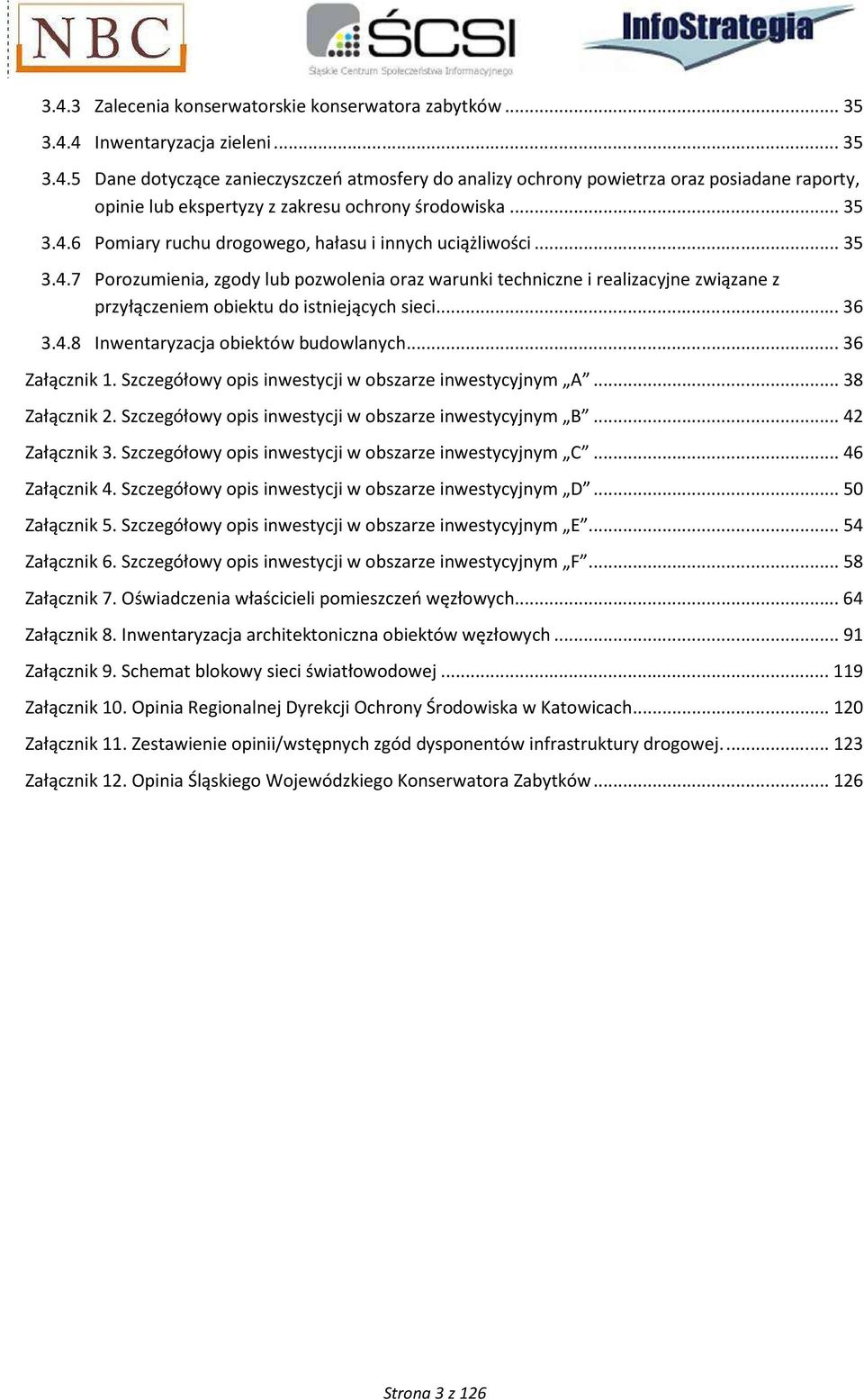

3 3.4.3 Zalecenia konserwatorskie konserwatora zabytków Inwentaryzacja zieleni Dane dotyczące zanieczyszczeń atmosfery do analizy ochrony powietrza oraz posiadane raporty, opinie lub ekspertyzy z zakresu ochrony środowiska Pomiary ruchu drogowego, hałasu i innych uciążliwości Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejących sieci Inwentaryzacja obiektów budowlanych Załącznik 1. Szczegółowy opis inwestycji w obszarze inwestycyjnym A Załącznik 2. Szczegółowy opis inwestycji w obszarze inwestycyjnym B Załącznik 3. Szczegółowy opis inwestycji w obszarze inwestycyjnym C Załącznik 4. Szczegółowy opis inwestycji w obszarze inwestycyjnym D Załącznik 5. Szczegółowy opis inwestycji w obszarze inwestycyjnym E Załącznik 6. Szczegółowy opis inwestycji w obszarze inwestycyjnym F Załącznik 7. Oświadczenia właścicieli pomieszczeń węzłowych Załącznik 8. Inwentaryzacja architektoniczna obiektów węzłowych Załącznik 9. Schemat blokowy sieci światłowodowej Załącznik 10. Opinia Regionalnej Dyrekcji Ochrony Środowiska w Katowicach Załącznik 11. Zestawienie opinii/wstępnych zgód dysponentów infrastruktury drogowej Załącznik 12. Opinia Śląskiego Wojewódzkiego Konserwatora Zabytków Strona 3 z 126

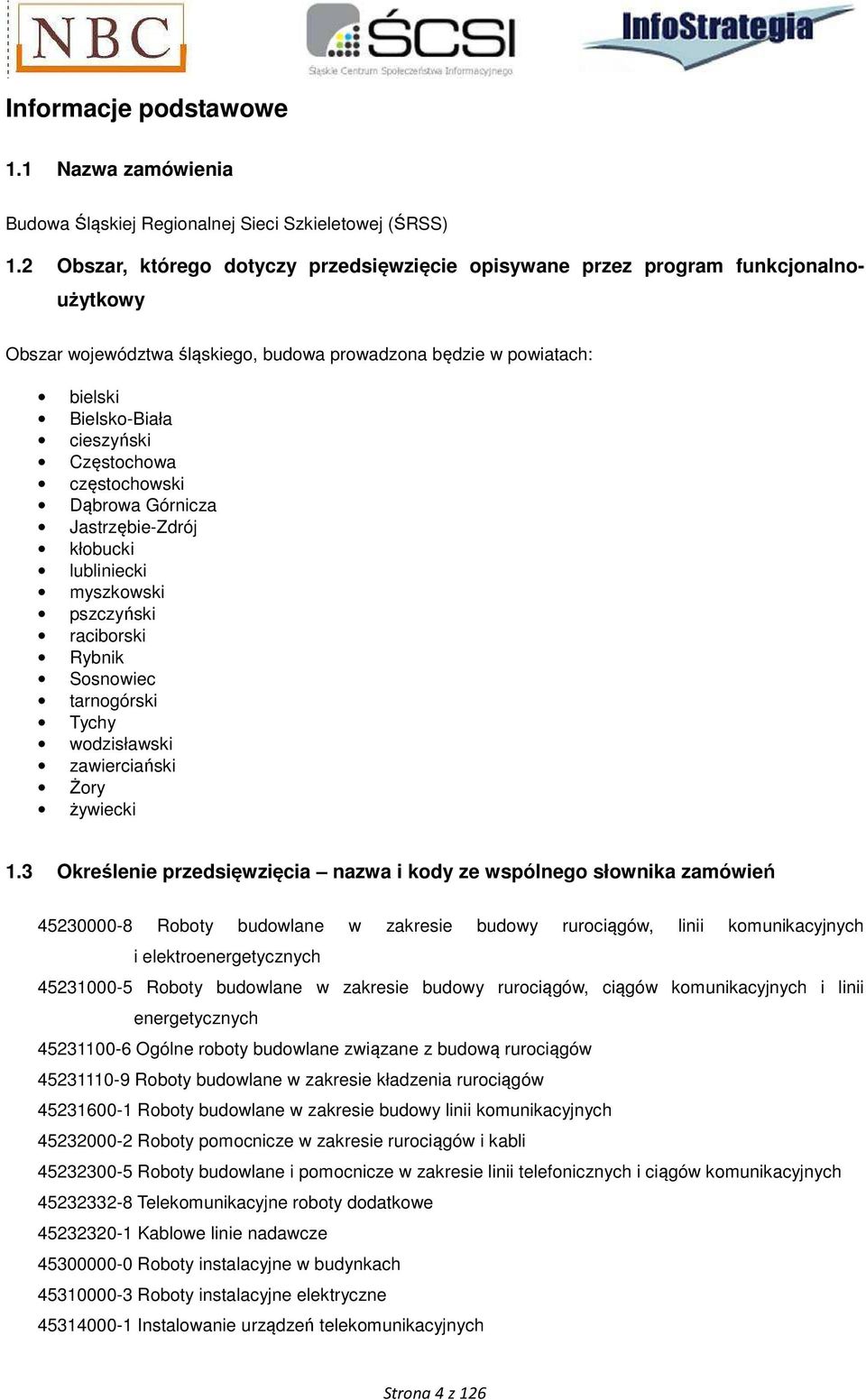

4 Informacje podstawowe 1.1 Nazwa zamówienia Budowa Śląskiej Regionalnej Sieci Szkieletowej (ŚRSS) 1.2 Obszar, którego dotyczy przedsięwzięcie opisywane przez program funkcjonalnoużytkowy Obszar województwa śląskiego, budowa prowadzona będzie w powiatach: bielski Bielsko-Biała cieszyński Częstochowa częstochowski Dąbrowa Górnicza Jastrzębie-Zdrój kłobucki lubliniecki myszkowski pszczyński raciborski Rybnik Sosnowiec tarnogórski Tychy wodzisławski zawierciański Żory żywiecki 1.3 Określenie przedsięwzięcia nazwa i kody ze wspólnego słownika zamówień Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych Roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych i linii energetycznych Ogólne roboty budowlane związane z budową rurociągów Roboty budowlane w zakresie kładzenia rurociągów Roboty budowlane w zakresie budowy linii komunikacyjnych Roboty pomocnicze w zakresie rurociągów i kabli Roboty budowlane i pomocnicze w zakresie linii telefonicznych i ciągów komunikacyjnych Telekomunikacyjne roboty dodatkowe Kablowe linie nadawcze Roboty instalacyjne w budynkach Roboty instalacyjne elektryczne Instalowanie urządzeń telekomunikacyjnych Strona 4 z 126

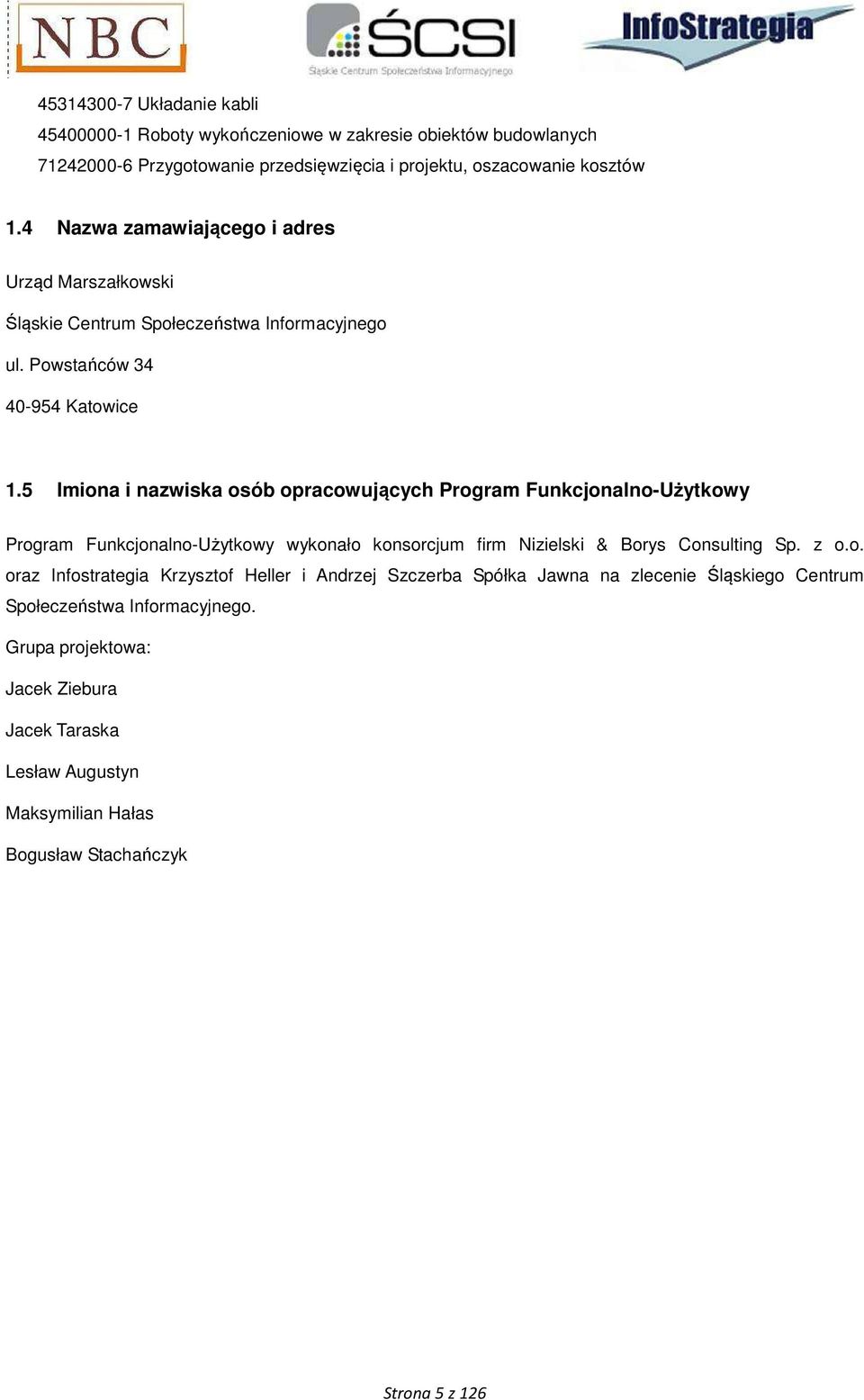

5 Układanie kabli Roboty wykończeniowe w zakresie obiektów budowlanych Przygotowanie przedsięwzięcia i projektu, oszacowanie kosztów 1.4 Nazwa zamawiającego i adres Urząd Marszałkowski Śląskie Centrum Społeczeństwa Informacyjnego ul. Powstańców Katowice 1.5 Imiona i nazwiska osób opracowujących Program Funkcjonalno-Użytkowy Program Funkcjonalno-Użytkowy wykonało konsorcjum firm Nizielski & Borys Consulting Sp. z o.o. oraz Infostrategia Krzysztof Heller i Andrzej Szczerba Spółka Jawna na zlecenie Śląskiego Centrum Społeczeństwa Informacyjnego. Grupa projektowa: Jacek Ziebura Jacek Taraska Lesław Augustyn Maksymilian Hałas Bogusław Stachańczyk Strona 5 z 126

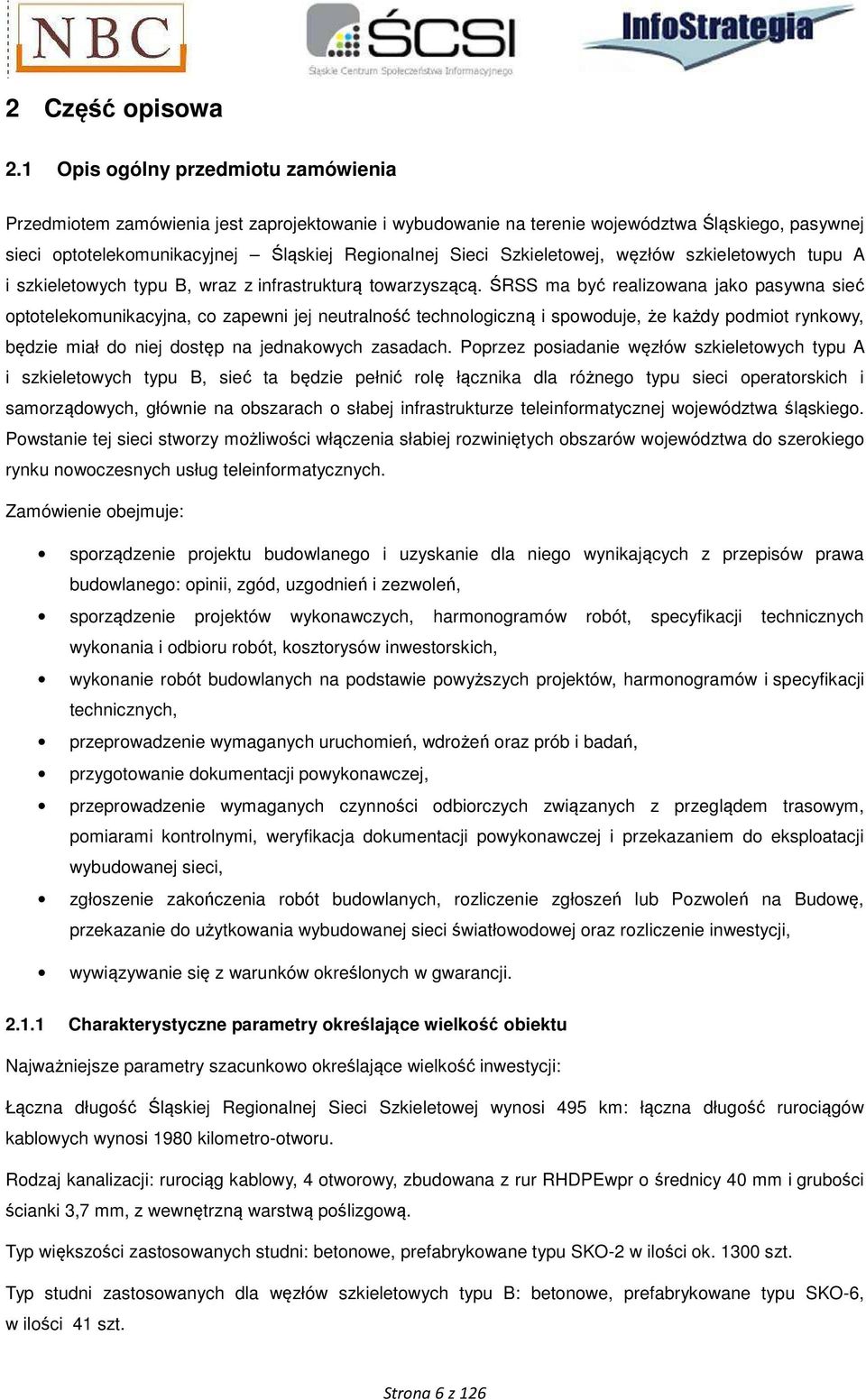

6 2 Część opisowa 2.1 Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest zaprojektowanie i wybudowanie na terenie województwa Śląskiego, pasywnej sieci optotelekomunikacyjnej Śląskiej Regionalnej Sieci Szkieletowej, węzłów szkieletowych tupu A i szkieletowych typu B, wraz z infrastrukturą towarzyszącą. ŚRSS ma być realizowana jako pasywna sieć optotelekomunikacyjna, co zapewni jej neutralność technologiczną i spowoduje, że każdy podmiot rynkowy, będzie miał do niej dostęp na jednakowych zasadach. Poprzez posiadanie węzłów szkieletowych typu A i szkieletowych typu B, sieć ta będzie pełnić rolę łącznika dla różnego typu sieci operatorskich i samorządowych, głównie na obszarach o słabej infrastrukturze teleinformatycznej województwa śląskiego. Powstanie tej sieci stworzy możliwości włączenia słabiej rozwiniętych obszarów województwa do szerokiego rynku nowoczesnych usług teleinformatycznych. Zamówienie obejmuje: sporządzenie projektu budowlanego i uzyskanie dla niego wynikających z przepisów prawa budowlanego: opinii, zgód, uzgodnień i zezwoleń, sporządzenie projektów wykonawczych, harmonogramów robót, specyfikacji technicznych wykonania i odbioru robót, kosztorysów inwestorskich, wykonanie robót budowlanych na podstawie powyższych projektów, harmonogramów i specyfikacji technicznych, przeprowadzenie wymaganych uruchomień, wdrożeń oraz prób i badań, przygotowanie dokumentacji powykonawczej, przeprowadzenie wymaganych czynności odbiorczych związanych z przeglądem trasowym, pomiarami kontrolnymi, weryfikacja dokumentacji powykonawczej i przekazaniem do eksploatacji wybudowanej sieci, zgłoszenie zakończenia robót budowlanych, rozliczenie zgłoszeń lub Pozwoleń na Budowę, przekazanie do użytkowania wybudowanej sieci światłowodowej oraz rozliczenie inwestycji, wywiązywanie się z warunków określonych w gwarancji Charakterystyczne parametry określające wielkość obiektu Najważniejsze parametry szacunkowo określające wielkość inwestycji: Łączna długość Śląskiej Regionalnej Sieci Szkieletowej wynosi 495 km: łączna długość rurociągów kablowych wynosi 1980 kilometro-otworu. Rodzaj kanalizacji: rurociąg kablowy, 4 otworowy, zbudowana z rur RHDPEwpr o średnicy 40 mm i grubości ścianki 3,7 mm, z wewnętrzną warstwą poślizgową. Typ większości zastosowanych studni: betonowe, prefabrykowane typu SKO-2 w ilości ok szt. Typ studni zastosowanych dla węzłów szkieletowych typu B: betonowe, prefabrykowane typu SKO-6, w ilości 41 szt. Strona 6 z 126

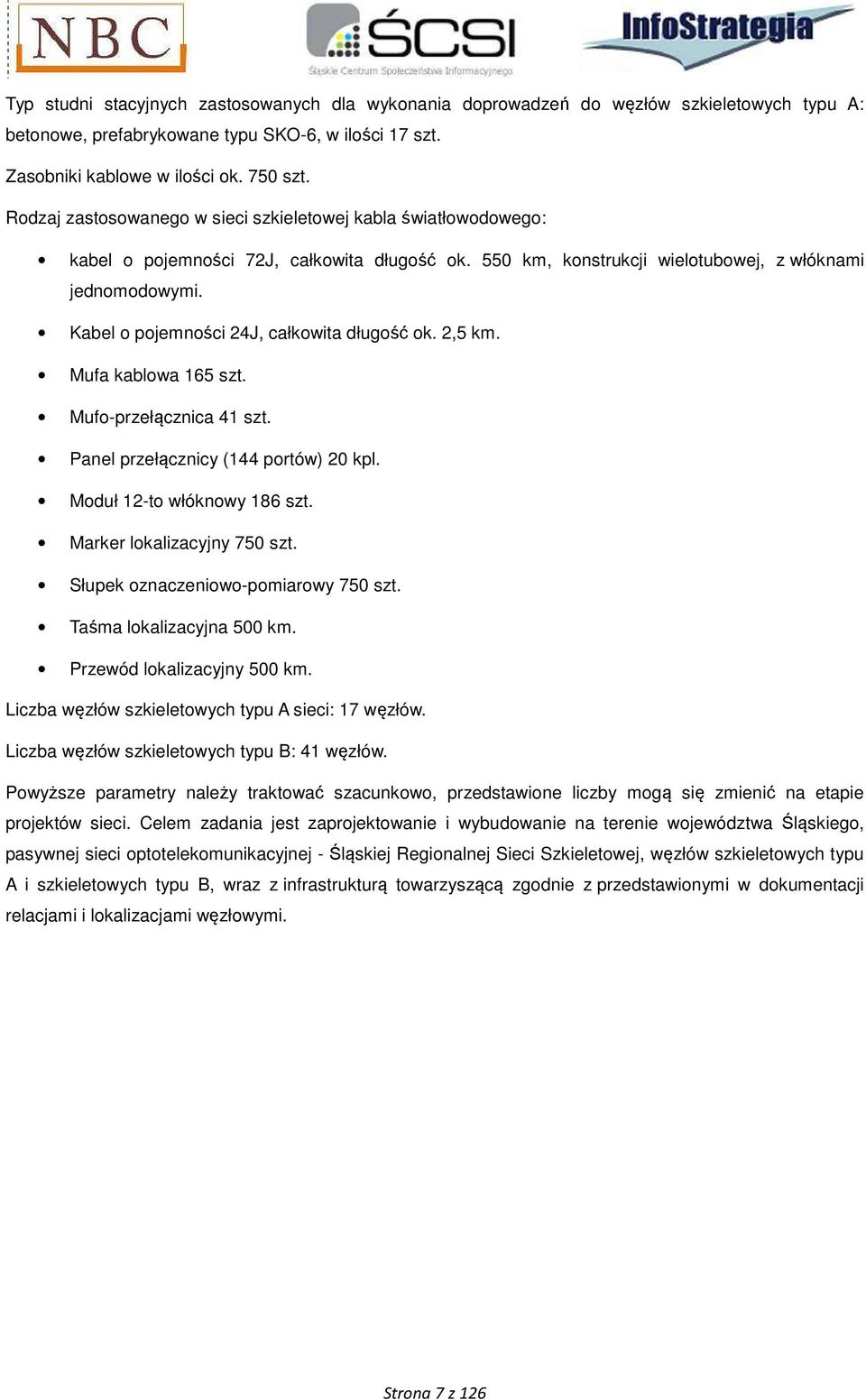

7 Typ studni stacyjnych zastosowanych dla wykonania doprowadzeń do węzłów szkieletowych typu A: betonowe, prefabrykowane typu SKO-6, w ilości 17 szt. Zasobniki kablowe w ilości ok. 750 szt. Rodzaj zastosowanego w sieci szkieletowej kabla światłowodowego: kabel o pojemności 72J, całkowita długość ok. 550 km, konstrukcji wielotubowej, z włóknami jednomodowymi. Kabel o pojemności 24J, całkowita długość ok. 2,5 km. Mufa kablowa 165 szt. Mufo-przełącznica 41 szt. Panel przełącznicy (144 portów) 20 kpl. Moduł 12-to włóknowy 186 szt. Marker lokalizacyjny 750 szt. Słupek oznaczeniowo-pomiarowy 750 szt. Taśma lokalizacyjna 500 km. Przewód lokalizacyjny 500 km. Liczba węzłów szkieletowych typu A sieci: 17 węzłów. Liczba węzłów szkieletowych typu B: 41 węzłów. Powyższe parametry należy traktować szacunkowo, przedstawione liczby mogą się zmienić na etapie projektów sieci. Celem zadania jest zaprojektowanie i wybudowanie na terenie województwa Śląskiego, pasywnej sieci optotelekomunikacyjnej - Śląskiej Regionalnej Sieci Szkieletowej, węzłów szkieletowych typu A i szkieletowych typu B, wraz z infrastrukturą towarzyszącą zgodnie z przedstawionymi w dokumentacji relacjami i lokalizacjami węzłowymi. Strona 7 z 126

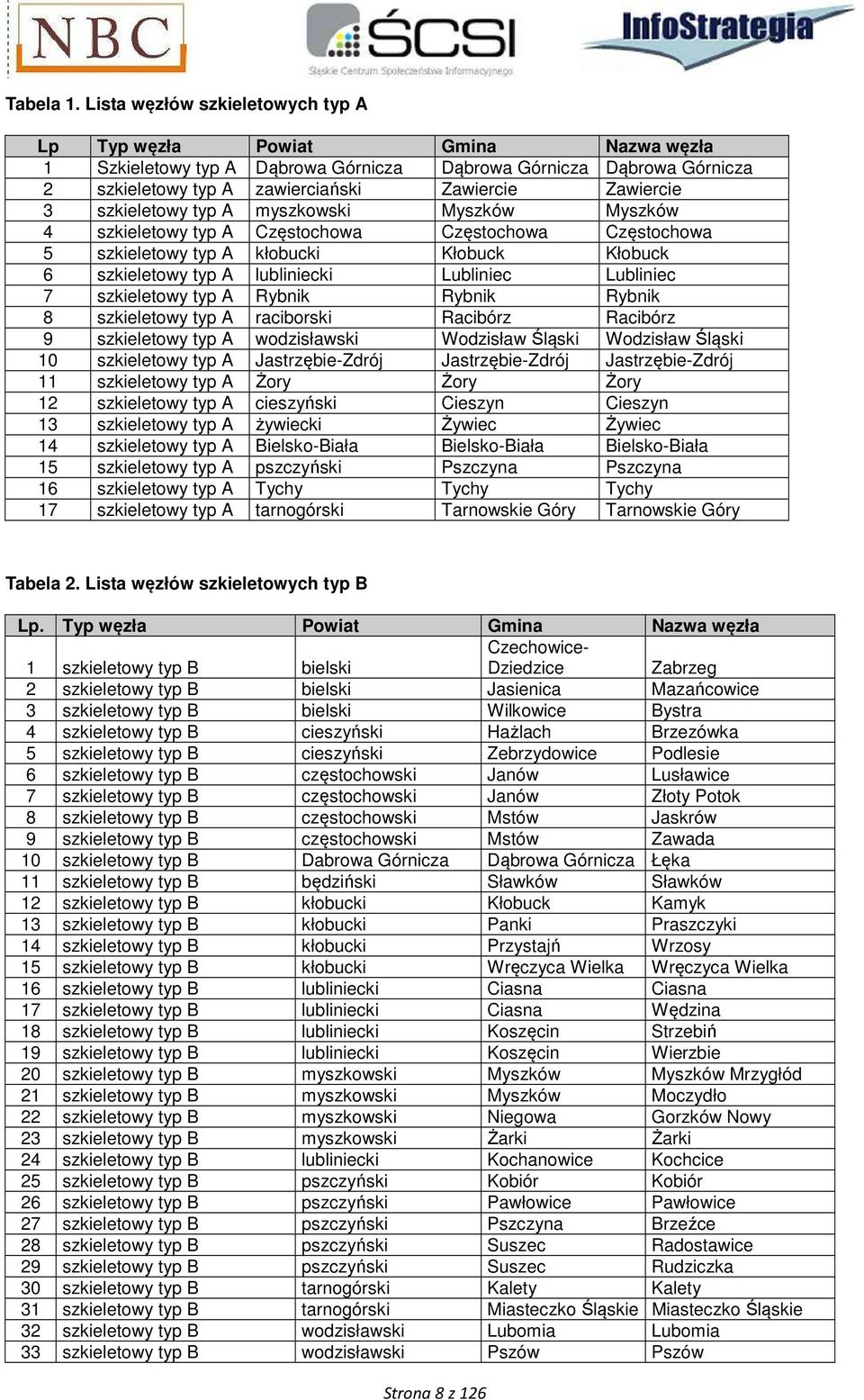

8 Tabela 1. Lista węzłów szkieletowych typ A Lp Typ węzła Powiat Gmina Nazwa węzła 1 Szkieletowy typ A Dąbrowa Górnicza Dąbrowa Górnicza Dąbrowa Górnicza 2 szkieletowy typ A zawierciański Zawiercie Zawiercie 3 szkieletowy typ A myszkowski Myszków Myszków 4 szkieletowy typ A Częstochowa Częstochowa Częstochowa 5 szkieletowy typ A kłobucki Kłobuck Kłobuck 6 szkieletowy typ A lubliniecki Lubliniec Lubliniec 7 szkieletowy typ A Rybnik Rybnik Rybnik 8 szkieletowy typ A raciborski Racibórz Racibórz 9 szkieletowy typ A wodzisławski Wodzisław Śląski Wodzisław Śląski 10 szkieletowy typ A Jastrzębie-Zdrój Jastrzębie-Zdrój Jastrzębie-Zdrój 11 szkieletowy typ A Żory Żory Żory 12 szkieletowy typ A cieszyński Cieszyn Cieszyn 13 szkieletowy typ A żywiecki Żywiec Żywiec 14 szkieletowy typ A Bielsko-Biała Bielsko-Biała Bielsko-Biała 15 szkieletowy typ A pszczyński Pszczyna Pszczyna 16 szkieletowy typ A Tychy Tychy Tychy 17 szkieletowy typ A tarnogórski Tarnowskie Góry Tarnowskie Góry Tabela 2. Lista węzłów szkieletowych typ B Lp. Typ węzła Powiat Gmina Nazwa węzła 1 szkieletowy typ B bielski Czechowice- Dziedzice Zabrzeg 2 szkieletowy typ B bielski Jasienica Mazańcowice 3 szkieletowy typ B bielski Wilkowice Bystra 4 szkieletowy typ B cieszyński Hażlach Brzezówka 5 szkieletowy typ B cieszyński Zebrzydowice Podlesie 6 szkieletowy typ B częstochowski Janów Lusławice 7 szkieletowy typ B częstochowski Janów Złoty Potok 8 szkieletowy typ B częstochowski Mstów Jaskrów 9 szkieletowy typ B częstochowski Mstów Zawada 10 szkieletowy typ B Dabrowa Górnicza Dąbrowa Górnicza Łęka 11 szkieletowy typ B będziński Sławków Sławków 12 szkieletowy typ B kłobucki Kłobuck Kamyk 13 szkieletowy typ B kłobucki Panki Praszczyki 14 szkieletowy typ B kłobucki Przystajń Wrzosy 15 szkieletowy typ B kłobucki Wręczyca Wielka Wręczyca Wielka 16 szkieletowy typ B lubliniecki Ciasna Ciasna 17 szkieletowy typ B lubliniecki Ciasna Wędzina 18 szkieletowy typ B lubliniecki Koszęcin Strzebiń 19 szkieletowy typ B lubliniecki Koszęcin Wierzbie 20 szkieletowy typ B myszkowski Myszków Myszków Mrzygłód 21 szkieletowy typ B myszkowski Myszków Moczydło 22 szkieletowy typ B myszkowski Niegowa Gorzków Nowy 23 szkieletowy typ B myszkowski Żarki Żarki 24 szkieletowy typ B lubliniecki Kochanowice Kochcice 25 szkieletowy typ B pszczyński Kobiór Kobiór 26 szkieletowy typ B pszczyński Pawłowice Pawłowice 27 szkieletowy typ B pszczyński Pszczyna Brzeźce 28 szkieletowy typ B pszczyński Suszec Radostawice 29 szkieletowy typ B pszczyński Suszec Rudziczka 30 szkieletowy typ B tarnogórski Kalety Kalety 31 szkieletowy typ B tarnogórski Miasteczko Śląskie Miasteczko Śląskie 32 szkieletowy typ B wodzisławski Lubomia Lubomia 33 szkieletowy typ B wodzisławski Pszów Pszów Strona 8 z 126

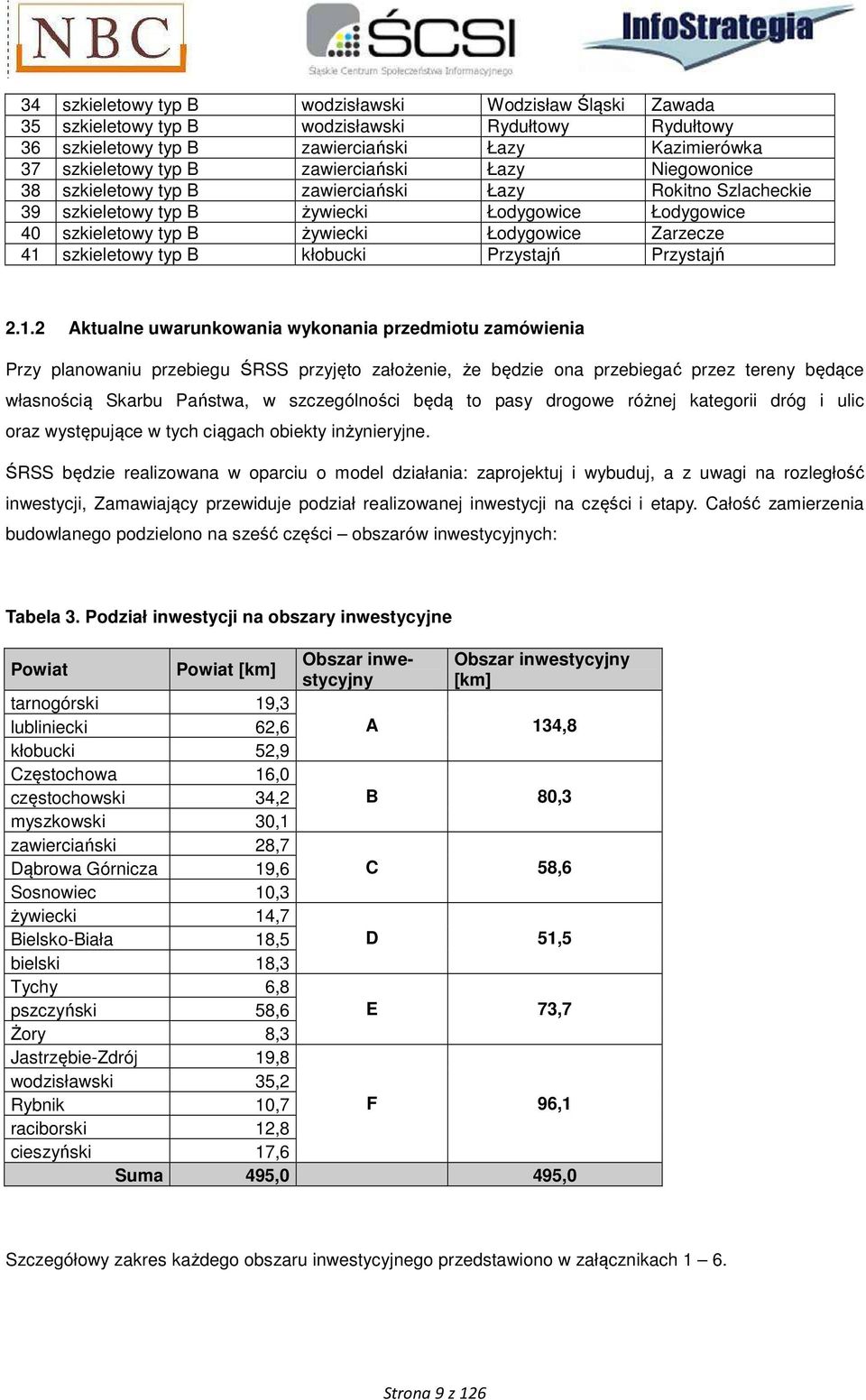

9 34 szkieletowy typ B wodzisławski Wodzisław Śląski Zawada 35 szkieletowy typ B wodzisławski Rydułtowy Rydułtowy 36 szkieletowy typ B zawierciański Łazy Kazimierówka 37 szkieletowy typ B zawierciański Łazy Niegowonice 38 szkieletowy typ B zawierciański Łazy Rokitno Szlacheckie 39 szkieletowy typ B żywiecki Łodygowice Łodygowice 40 szkieletowy typ B żywiecki Łodygowice Zarzecze 41 szkieletowy typ B kłobucki Przystajń Przystajń Aktualne uwarunkowania wykonania przedmiotu zamówienia Przy planowaniu przebiegu ŚRSS przyjęto założenie, że będzie ona przebiegać przez tereny będące własnością Skarbu Państwa, w szczególności będą to pasy drogowe różnej kategorii dróg i ulic oraz występujące w tych ciągach obiekty inżynieryjne. ŚRSS będzie realizowana w oparciu o model działania: zaprojektuj i wybuduj, a z uwagi na rozległość inwestycji, Zamawiający przewiduje podział realizowanej inwestycji na części i etapy. Całość zamierzenia budowlanego podzielono na sześć części obszarów inwestycyjnych: Tabela 3. Podział inwestycji na obszary inwestycyjne Powiat Powiat [km] Obszar inwestycyjny Obszar inwestycyjny [km] tarnogórski 19,3 lubliniecki 62,6 A 134,8 kłobucki 52,9 Częstochowa 16,0 częstochowski 34,2 B 80,3 myszkowski 30,1 zawierciański 28,7 Dąbrowa Górnicza 19,6 C 58,6 Sosnowiec 10,3 żywiecki 14,7 Bielsko-Biała 18,5 D 51,5 bielski 18,3 Tychy 6,8 pszczyński 58,6 E 73,7 Żory 8,3 Jastrzębie-Zdrój 19,8 wodzisławski 35,2 Rybnik 10,7 F 96,1 raciborski 12,8 cieszyński 17,6 Suma 495,0 495,0 Szczegółowy zakres każdego obszaru inwestycyjnego przedstawiono w załącznikach 1 6. Strona 9 z 126

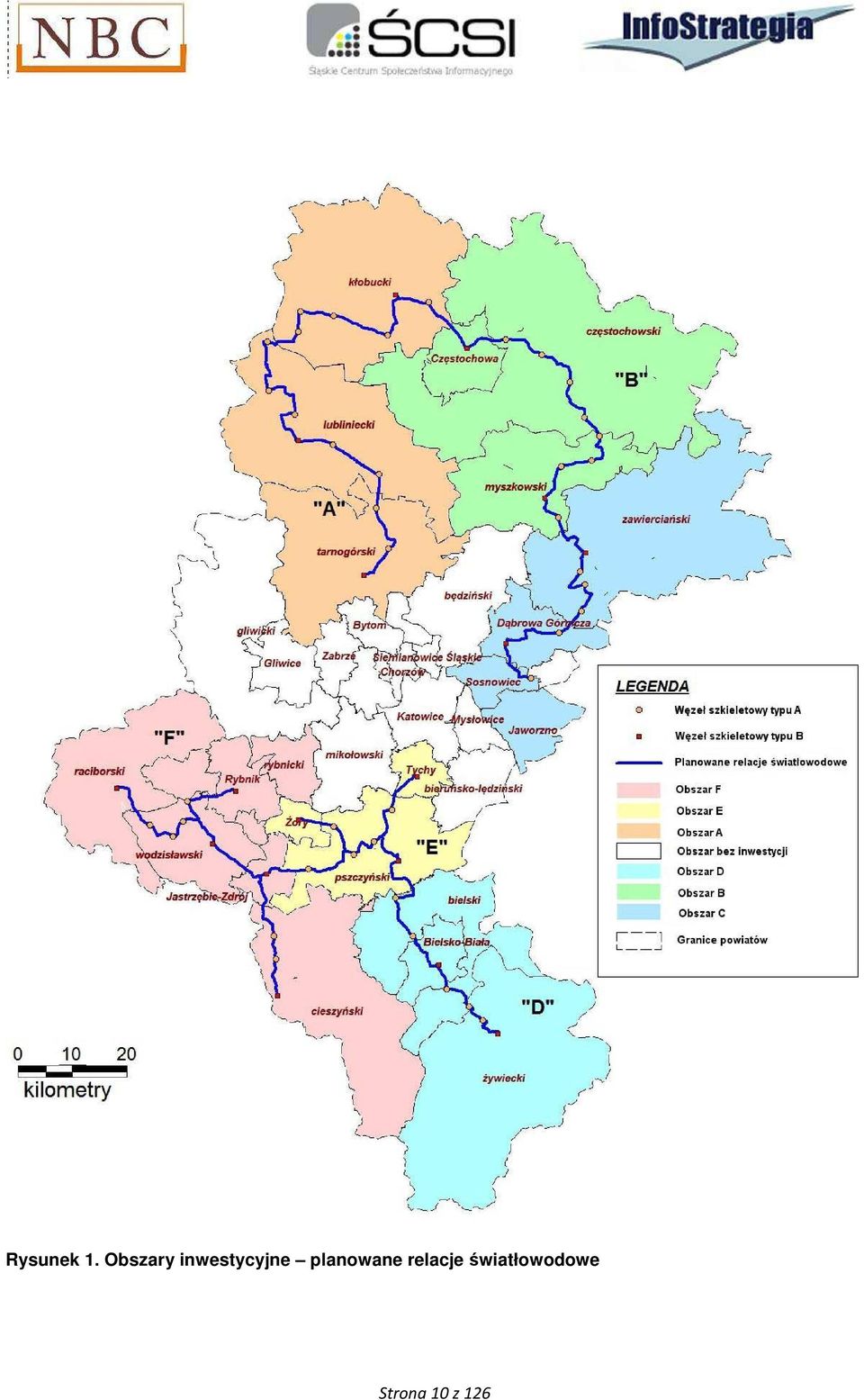

10 Rysunek 1. Obszary inwestycyjne planowane relacje światłowodowe Strona 10 z 126

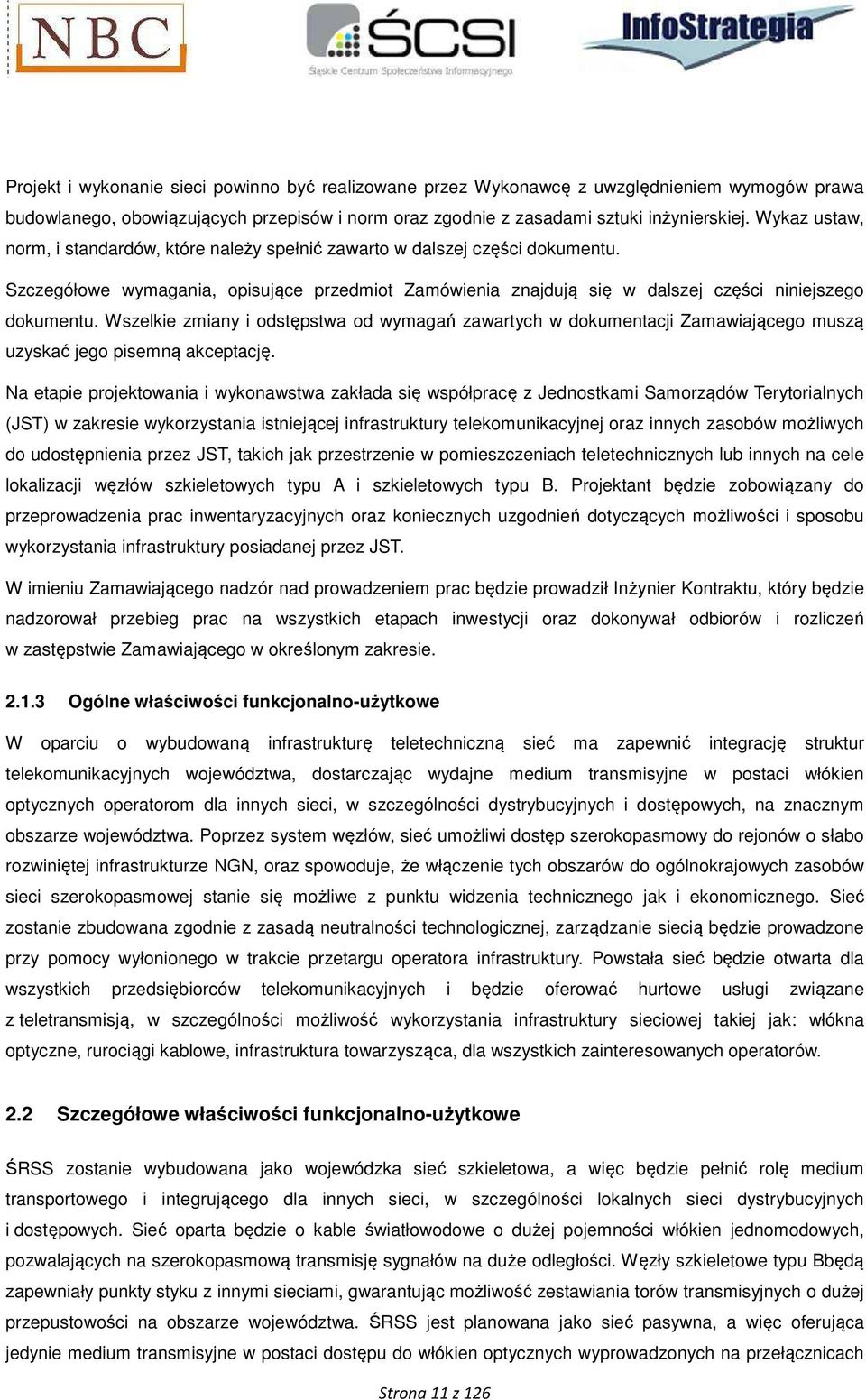

11 Projekt i wykonanie sieci powinno być realizowane przez Wykonawcę z uwzględnieniem wymogów prawa budowlanego, obowiązujących przepisów i norm oraz zgodnie z zasadami sztuki inżynierskiej. Wykaz ustaw, norm, i standardów, które należy spełnić zawarto w dalszej części dokumentu. Szczegółowe wymagania, opisujące przedmiot Zamówienia znajdują się w dalszej części niniejszego dokumentu. Wszelkie zmiany i odstępstwa od wymagań zawartych w dokumentacji Zamawiającego muszą uzyskać jego pisemną akceptację. Na etapie projektowania i wykonawstwa zakłada się współpracę z Jednostkami Samorządów Terytorialnych (JST) w zakresie wykorzystania istniejącej infrastruktury telekomunikacyjnej oraz innych zasobów możliwych do udostępnienia przez JST, takich jak przestrzenie w pomieszczeniach teletechnicznych lub innych na cele lokalizacji węzłów szkieletowych typu A i szkieletowych typu B. Projektant będzie zobowiązany do przeprowadzenia prac inwentaryzacyjnych oraz koniecznych uzgodnień dotyczących możliwości i sposobu wykorzystania infrastruktury posiadanej przez JST. W imieniu Zamawiającego nadzór nad prowadzeniem prac będzie prowadził Inżynier Kontraktu, który będzie nadzorował przebieg prac na wszystkich etapach inwestycji oraz dokonywał odbiorów i rozliczeń w zastępstwie Zamawiającego w określonym zakresie Ogólne właściwości funkcjonalno-użytkowe W oparciu o wybudowaną infrastrukturę teletechniczną sieć ma zapewnić integrację struktur telekomunikacyjnych województwa, dostarczając wydajne medium transmisyjne w postaci włókien optycznych operatorom dla innych sieci, w szczególności dystrybucyjnych i dostępowych, na znacznym obszarze województwa. Poprzez system węzłów, sieć umożliwi dostęp szerokopasmowy do rejonów o słabo rozwiniętej infrastrukturze NGN, oraz spowoduje, że włączenie tych obszarów do ogólnokrajowych zasobów sieci szerokopasmowej stanie się możliwe z punktu widzenia technicznego jak i ekonomicznego. Sieć zostanie zbudowana zgodnie z zasadą neutralności technologicznej, zarządzanie siecią będzie prowadzone przy pomocy wyłonionego w trakcie przetargu operatora infrastruktury. Powstała sieć będzie otwarta dla wszystkich przedsiębiorców telekomunikacyjnych i będzie oferować hurtowe usługi związane z teletransmisją, w szczególności możliwość wykorzystania infrastruktury sieciowej takiej jak: włókna optyczne, rurociągi kablowe, infrastruktura towarzysząca, dla wszystkich zainteresowanych operatorów. 2.2 Szczegółowe właściwości funkcjonalno-użytkowe ŚRSS zostanie wybudowana jako wojewódzka sieć szkieletowa, a więc będzie pełnić rolę medium transportowego i integrującego dla innych sieci, w szczególności lokalnych sieci dystrybucyjnych i dostępowych. Sieć oparta będzie o kable światłowodowe o dużej pojemności włókien jednomodowych, pozwalających na szerokopasmową transmisję sygnałów na duże odległości. Węzły szkieletowe typu Bbędą zapewniały punkty styku z innymi sieciami, gwarantując możliwość zestawiania torów transmisyjnych o dużej przepustowości na obszarze województwa. ŚRSS jest planowana jako sieć pasywna, a więc oferująca jedynie medium transmisyjne w postaci dostępu do włókien optycznych wyprowadzonych na przełącznicach Strona 11 z 126

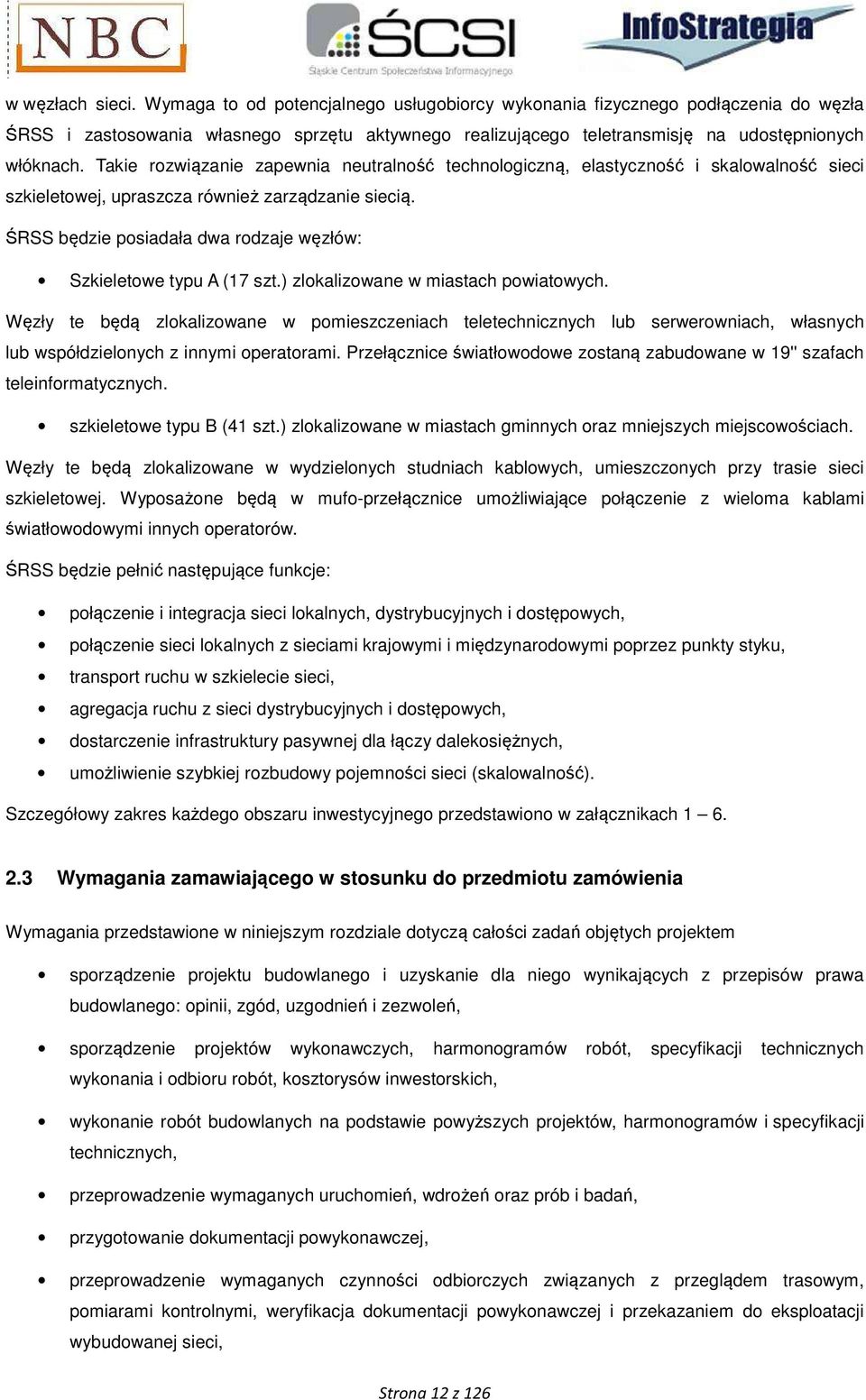

12 w węzłach sieci. Wymaga to od potencjalnego usługobiorcy wykonania fizycznego podłączenia do węzła ŚRSS i zastosowania własnego sprzętu aktywnego realizującego teletransmisję na udostępnionych włóknach. Takie rozwiązanie zapewnia neutralność technologiczną, elastyczność i skalowalność sieci szkieletowej, upraszcza również zarządzanie siecią. ŚRSS będzie posiadała dwa rodzaje węzłów: Szkieletowe typu A (17 szt.) zlokalizowane w miastach powiatowych. Węzły te będą zlokalizowane w pomieszczeniach teletechnicznych lub serwerowniach, własnych lub współdzielonych z innymi operatorami. Przełącznice światłowodowe zostaną zabudowane w 19'' szafach teleinformatycznych. szkieletowe typu B (41 szt.) zlokalizowane w miastach gminnych oraz mniejszych miejscowościach. Węzły te będą zlokalizowane w wydzielonych studniach kablowych, umieszczonych przy trasie sieci szkieletowej. Wyposażone będą w mufo-przełącznice umożliwiające połączenie z wieloma kablami światłowodowymi innych operatorów. ŚRSS będzie pełnić następujące funkcje: połączenie i integracja sieci lokalnych, dystrybucyjnych i dostępowych, połączenie sieci lokalnych z sieciami krajowymi i międzynarodowymi poprzez punkty styku, transport ruchu w szkielecie sieci, agregacja ruchu z sieci dystrybucyjnych i dostępowych, dostarczenie infrastruktury pasywnej dla łączy dalekosiężnych, umożliwienie szybkiej rozbudowy pojemności sieci (skalowalność). Szczegółowy zakres każdego obszaru inwestycyjnego przedstawiono w załącznikach Wymagania zamawiającego w stosunku do przedmiotu zamówienia Wymagania przedstawione w niniejszym rozdziale dotyczą całości zadań objętych projektem sporządzenie projektu budowlanego i uzyskanie dla niego wynikających z przepisów prawa budowlanego: opinii, zgód, uzgodnień i zezwoleń, sporządzenie projektów wykonawczych, harmonogramów robót, specyfikacji technicznych wykonania i odbioru robót, kosztorysów inwestorskich, wykonanie robót budowlanych na podstawie powyższych projektów, harmonogramów i specyfikacji technicznych, przeprowadzenie wymaganych uruchomień, wdrożeń oraz prób i badań, przygotowanie dokumentacji powykonawczej, przeprowadzenie wymaganych czynności odbiorczych związanych z przeglądem trasowym, pomiarami kontrolnymi, weryfikacja dokumentacji powykonawczej i przekazaniem do eksploatacji wybudowanej sieci, Strona 12 z 126

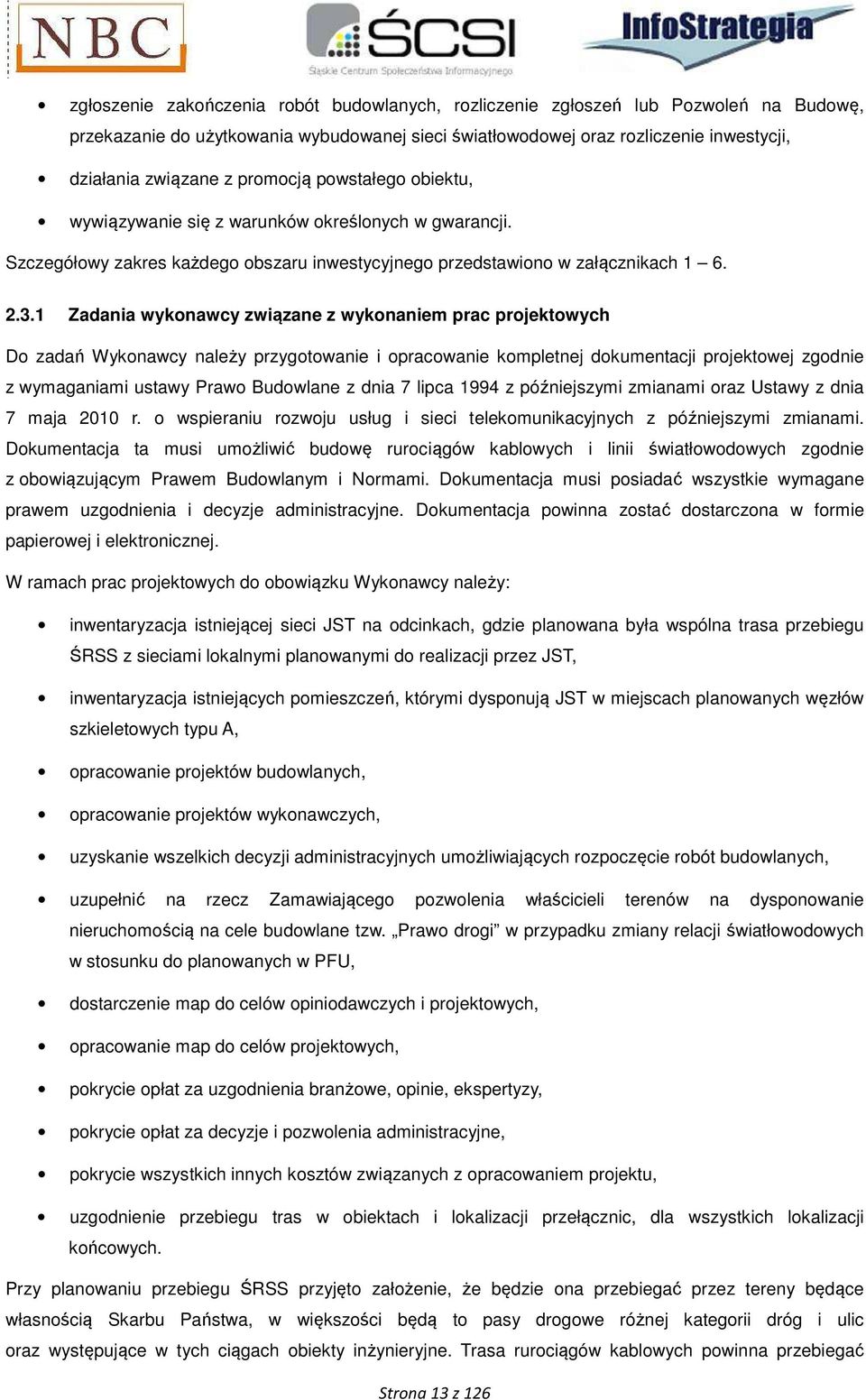

13 zgłoszenie zakończenia robót budowlanych, rozliczenie zgłoszeń lub Pozwoleń na Budowę, przekazanie do użytkowania wybudowanej sieci światłowodowej oraz rozliczenie inwestycji, działania związane z promocją powstałego obiektu, wywiązywanie się z warunków określonych w gwarancji. Szczegółowy zakres każdego obszaru inwestycyjnego przedstawiono w załącznikach Zadania wykonawcy związane z wykonaniem prac projektowych Do zadań Wykonawcy należy przygotowanie i opracowanie kompletnej dokumentacji projektowej zgodnie z wymaganiami ustawy Prawo Budowlane z dnia 7 lipca 1994 z późniejszymi zmianami oraz Ustawy z dnia 7 maja 2010 r. o wspieraniu rozwoju usług i sieci telekomunikacyjnych z późniejszymi zmianami. Dokumentacja ta musi umożliwić budowę rurociągów kablowych i linii światłowodowych zgodnie z obowiązującym Prawem Budowlanym i Normami. Dokumentacja musi posiadać wszystkie wymagane prawem uzgodnienia i decyzje administracyjne. Dokumentacja powinna zostać dostarczona w formie papierowej i elektronicznej. W ramach prac projektowych do obowiązku Wykonawcy należy: inwentaryzacja istniejącej sieci JST na odcinkach, gdzie planowana była wspólna trasa przebiegu ŚRSS z sieciami lokalnymi planowanymi do realizacji przez JST, inwentaryzacja istniejących pomieszczeń, którymi dysponują JST w miejscach planowanych węzłów szkieletowych typu A, opracowanie projektów budowlanych, opracowanie projektów wykonawczych, uzyskanie wszelkich decyzji administracyjnych umożliwiających rozpoczęcie robót budowlanych, uzupełnić na rzecz Zamawiającego pozwolenia właścicieli terenów na dysponowanie nieruchomością na cele budowlane tzw. Prawo drogi w przypadku zmiany relacji światłowodowych w stosunku do planowanych w PFU, dostarczenie map do celów opiniodawczych i projektowych, opracowanie map do celów projektowych, pokrycie opłat za uzgodnienia branżowe, opinie, ekspertyzy, pokrycie opłat za decyzje i pozwolenia administracyjne, pokrycie wszystkich innych kosztów związanych z opracowaniem projektu, uzgodnienie przebiegu tras w obiektach i lokalizacji przełącznic, dla wszystkich lokalizacji końcowych. Przy planowaniu przebiegu ŚRSS przyjęto założenie, że będzie ona przebiegać przez tereny będące własnością Skarbu Państwa, w większości będą to pasy drogowe różnej kategorii dróg i ulic oraz występujące w tych ciągach obiekty inżynieryjne. Trasa rurociągów kablowych powinna przebiegać Strona 13 z 126

14 zgodnie z postanowieniami Rozporządzenia Ministra Infrastruktury z dnia 25 października 2006 r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie wzdłuż dróg publicznych, wodnych, kanałów oraz w pobliżu lotnisk i w miejscowościach, a także ustalania warunków, jakim te linie powinny odpowiadać. Wytyczne zawarte w tym rozporządzeniu określają również głębokości układania rurociągów kablowych w ziemi oraz zasady prowadzenia rurociągów kablowych na odcinkach zbliżeń i skrzyżowań z różnymi elementami uzbrojenia terenu. Wszelkie wątpliwości lub propozycje Wykonawcy odnośnie formatu dokumentacji muszą zostać uzgodnione z Zamawiającym przed przystąpieniem do wykonywania dokumentacji projektowej, wszelkie zmiany i odstępstwa od założeń projektowych muszą uzyskać pisemną akceptację Zamawiającego Zadania wykonawcy związane z budową rurociągu kablowego Planowany rurociąg kablowy, ma być zbudowany z rur RHDPE 40/3,7 i studni kablowych SKO-2, SKO-6 oraz zasobników złączowych. Stosowanie studni o większych gabarytach lub innego rodzaju podyktowane względami technologicznymi wymaga uzgodnienia z Inżynierem Kontraktu, Projektant musi również przewidzieć, konieczność zastosowania osadnika, czyli prefabrykowanego umocnienia, zagłębienia w dnie studni, przeznaczonego do odprowadzania wody opadowej. Przewiduje się stosowanie studni betonowych, prefabrykowanych, o konstrukcji dzielonej, ułatwiającej transport i montaż. Studnie należy wyposażyć w pełny osprzęt dodatkowy, taki jak: elementy wsporcze i uchwyty pozwalające zamontować rury HDPE w studni, stelaże zapasu i pokrywy zabezpieczające wewnętrzne(antywłamaniowe). Należy użyć rur RHDPE o średnicy zewnętrznej 40 mm i grubości ścianki 3,7 mm wykonanych z polietylenu pierwotnego o wysokiej gęstości, z wewnętrzną warstwą poślizgową. Rury te należy układać bezpośrednio w ziemi. Na odcinkach, gdzie wymagają tego normy budowlane (np. pod drogami, przy skrzyżowaniach z innymi mediami) należy zastosować rury osłonowe (zgodnie z normami). Na odcinkach od budynku, szafy, kontenera lub studni węzła szkieletowego typu Bgdzie zakończony będzie kabel do pierwszej studni należy ułożyć 8 rur HDPE o średnicy zewnętrznej 40 mm. Wymaga się, aby Wykonawca zastosował studnie kablowe betonowe, przeznaczone do budowy kanalizacji teletechnicznej. Ramy i pokrywy studni należy dostosować odpowiednio do miejsca ich lokalizacji (trawnik, chodnik, parking, itp.) zgodnie ze sztuką budowlaną i obowiązującymi normami. W miejskich terenach zielonych, (w miejscach w których lokalizowane będą zapasy technologiczne) oraz poza obszarami zabudowy, tam gdzie jest to możliwe należy stosować zasobniki. Przewiduje się układanie 4 rur w ciągu, oznaczonych różnymi kolorami. Rury znaczone są poprzez umieszczenie czterech pasków tego samego koloru na obwodzie wzdłuż rury. Rura nr 1 pasek czerwony. Rura nr 2 pasek zielony. Rura nr 3 pasek niebieski. Rura nr 4 pasek biały. Rury należy układać w wykopie, w postaci zorganizowanej w wiązkę, spiętą przy pomocy opasek samozaciskowych z przymocowanym do rur przewodem lokalizacyjnym. Na całym odcinku rurociągu, rury Strona 14 z 126

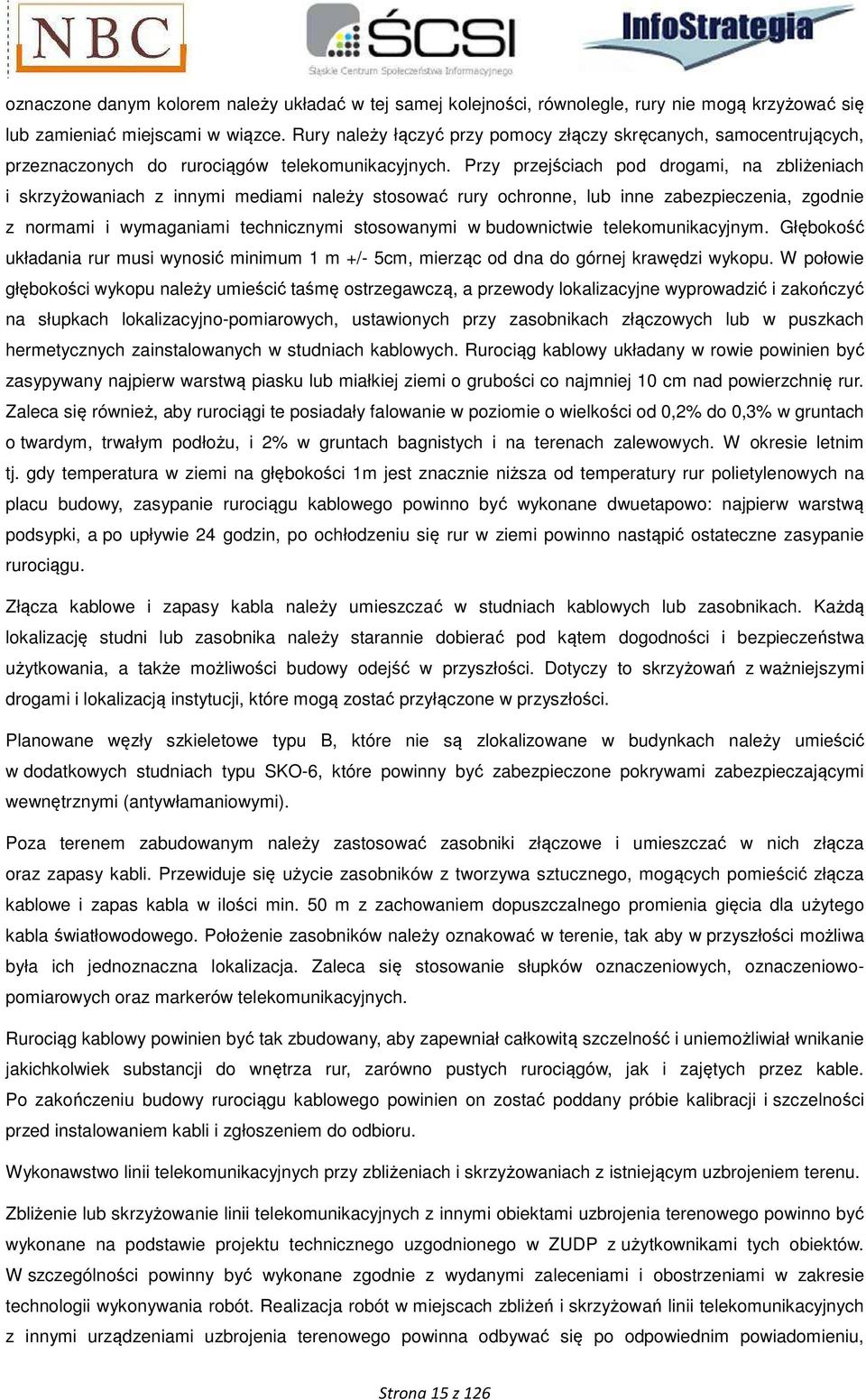

15 oznaczone danym kolorem należy układać w tej samej kolejności, równolegle, rury nie mogą krzyżować się lub zamieniać miejscami w wiązce. Rury należy łączyć przy pomocy złączy skręcanych, samocentrujących, przeznaczonych do rurociągów telekomunikacyjnych. Przy przejściach pod drogami, na zbliżeniach i skrzyżowaniach z innymi mediami należy stosować rury ochronne, lub inne zabezpieczenia, zgodnie z normami i wymaganiami technicznymi stosowanymi w budownictwie telekomunikacyjnym. Głębokość układania rur musi wynosić minimum 1 m +/- 5cm, mierząc od dna do górnej krawędzi wykopu. W połowie głębokości wykopu należy umieścić taśmę ostrzegawczą, a przewody lokalizacyjne wyprowadzić i zakończyć na słupkach lokalizacyjno-pomiarowych, ustawionych przy zasobnikach złączowych lub w puszkach hermetycznych zainstalowanych w studniach kablowych. Rurociąg kablowy układany w rowie powinien być zasypywany najpierw warstwą piasku lub miałkiej ziemi o grubości co najmniej 10 cm nad powierzchnię rur. Zaleca się również, aby rurociągi te posiadały falowanie w poziomie o wielkości od 0,2% do 0,3% w gruntach o twardym, trwałym podłożu, i 2% w gruntach bagnistych i na terenach zalewowych. W okresie letnim tj. gdy temperatura w ziemi na głębokości 1m jest znacznie niższa od temperatury rur polietylenowych na placu budowy, zasypanie rurociągu kablowego powinno być wykonane dwuetapowo: najpierw warstwą podsypki, a po upływie 24 godzin, po ochłodzeniu się rur w ziemi powinno nastąpić ostateczne zasypanie rurociągu. Złącza kablowe i zapasy kabla należy umieszczać w studniach kablowych lub zasobnikach. Każdą lokalizację studni lub zasobnika należy starannie dobierać pod kątem dogodności i bezpieczeństwa użytkowania, a także możliwości budowy odejść w przyszłości. Dotyczy to skrzyżowań z ważniejszymi drogami i lokalizacją instytucji, które mogą zostać przyłączone w przyszłości. Planowane węzły szkieletowe typu B, które nie są zlokalizowane w budynkach należy umieścić w dodatkowych studniach typu SKO-6, które powinny być zabezpieczone pokrywami zabezpieczającymi wewnętrznymi (antywłamaniowymi). Poza terenem zabudowanym należy zastosować zasobniki złączowe i umieszczać w nich złącza oraz zapasy kabli. Przewiduje się użycie zasobników z tworzywa sztucznego, mogących pomieścić złącza kablowe i zapas kabla w ilości min. 50 m z zachowaniem dopuszczalnego promienia gięcia dla użytego kabla światłowodowego. Położenie zasobników należy oznakować w terenie, tak aby w przyszłości możliwa była ich jednoznaczna lokalizacja. Zaleca się stosowanie słupków oznaczeniowych, oznaczeniowopomiarowych oraz markerów telekomunikacyjnych. Rurociąg kablowy powinien być tak zbudowany, aby zapewniał całkowitą szczelność i uniemożliwiał wnikanie jakichkolwiek substancji do wnętrza rur, zarówno pustych rurociągów, jak i zajętych przez kable. Po zakończeniu budowy rurociągu kablowego powinien on zostać poddany próbie kalibracji i szczelności przed instalowaniem kabli i zgłoszeniem do odbioru. Wykonawstwo linii telekomunikacyjnych przy zbliżeniach i skrzyżowaniach z istniejącym uzbrojeniem terenu. Zbliżenie lub skrzyżowanie linii telekomunikacyjnych z innymi obiektami uzbrojenia terenowego powinno być wykonane na podstawie projektu technicznego uzgodnionego w ZUDP z użytkownikami tych obiektów. W szczególności powinny być wykonane zgodnie z wydanymi zaleceniami i obostrzeniami w zakresie technologii wykonywania robót. Realizacja robót w miejscach zbliżeń i skrzyżowań linii telekomunikacyjnych z innymi urządzeniami uzbrojenia terenowego powinna odbywać się po odpowiednim powiadomieniu, Strona 15 z 126

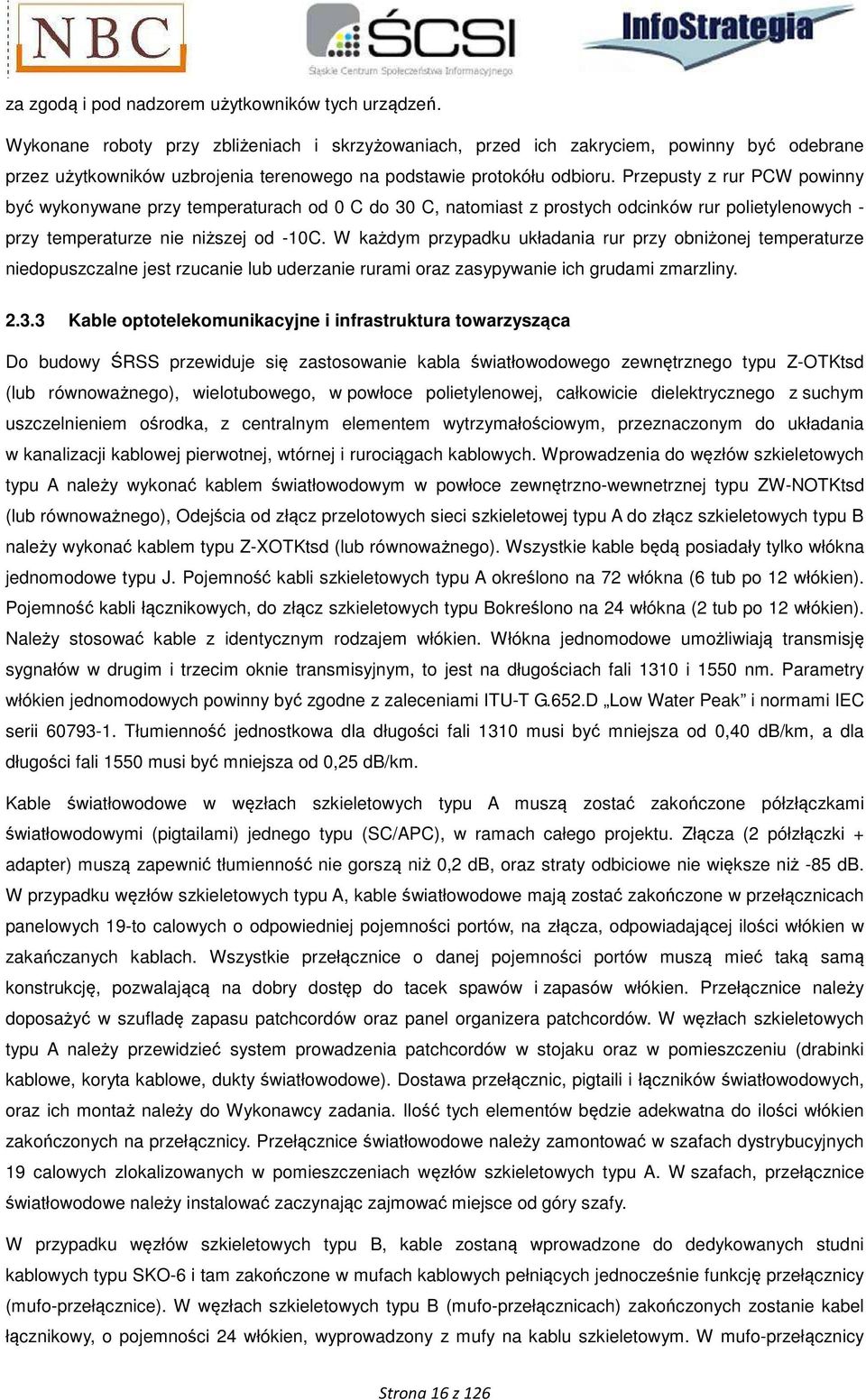

16 za zgodą i pod nadzorem użytkowników tych urządzeń. Wykonane roboty przy zbliżeniach i skrzyżowaniach, przed ich zakryciem, powinny być odebrane przez użytkowników uzbrojenia terenowego na podstawie protokółu odbioru. Przepusty z rur PCW powinny być wykonywane przy temperaturach od 0 C do 30 C, natomiast z prostych odcinków rur polietylenowych - przy temperaturze nie niższej od -10C. W każdym przypadku układania rur przy obniżonej temperaturze niedopuszczalne jest rzucanie lub uderzanie rurami oraz zasypywanie ich grudami zmarzliny Kable optotelekomunikacyjne i infrastruktura towarzysząca Do budowy ŚRSS przewiduje się zastosowanie kabla światłowodowego zewnętrznego typu Z-OTKtsd (lub równoważnego), wielotubowego, w powłoce polietylenowej, całkowicie dielektrycznego z suchym uszczelnieniem ośrodka, z centralnym elementem wytrzymałościowym, przeznaczonym do układania w kanalizacji kablowej pierwotnej, wtórnej i rurociągach kablowych. Wprowadzenia do węzłów szkieletowych typu A należy wykonać kablem światłowodowym w powłoce zewnętrzno-wewnetrznej typu ZW-NOTKtsd (lub równoważnego), Odejścia od złącz przelotowych sieci szkieletowej typu A do złącz szkieletowych typu B należy wykonać kablem typu Z-XOTKtsd (lub równoważnego). Wszystkie kable będą posiadały tylko włókna jednomodowe typu J. Pojemność kabli szkieletowych typu A określono na 72 włókna (6 tub po 12 włókien). Pojemność kabli łącznikowych, do złącz szkieletowych typu Bokreślono na 24 włókna (2 tub po 12 włókien). Należy stosować kable z identycznym rodzajem włókien. Włókna jednomodowe umożliwiają transmisję sygnałów w drugim i trzecim oknie transmisyjnym, to jest na długościach fali 1310 i 1550 nm. Parametry włókien jednomodowych powinny być zgodne z zaleceniami ITU-T G.652.D Low Water Peak i normami IEC serii Tłumienność jednostkowa dla długości fali 1310 musi być mniejsza od 0,40 db/km, a dla długości fali 1550 musi być mniejsza od 0,25 db/km. Kable światłowodowe w węzłach szkieletowych typu A muszą zostać zakończone półzłączkami światłowodowymi (pigtailami) jednego typu (SC/APC), w ramach całego projektu. Złącza (2 półzłączki + adapter) muszą zapewnić tłumienność nie gorszą niż 0,2 db, oraz straty odbiciowe nie większe niż -85 db. W przypadku węzłów szkieletowych typu A, kable światłowodowe mają zostać zakończone w przełącznicach panelowych 19-to calowych o odpowiedniej pojemności portów, na złącza, odpowiadającej ilości włókien w zakańczanych kablach. Wszystkie przełącznice o danej pojemności portów muszą mieć taką samą konstrukcję, pozwalającą na dobry dostęp do tacek spawów i zapasów włókien. Przełącznice należy doposażyć w szufladę zapasu patchcordów oraz panel organizera patchcordów. W węzłach szkieletowych typu A należy przewidzieć system prowadzenia patchcordów w stojaku oraz w pomieszczeniu (drabinki kablowe, koryta kablowe, dukty światłowodowe). Dostawa przełącznic, pigtaili i łączników światłowodowych, oraz ich montaż należy do Wykonawcy zadania. Ilość tych elementów będzie adekwatna do ilości włókien zakończonych na przełącznicy. Przełącznice światłowodowe należy zamontować w szafach dystrybucyjnych 19 calowych zlokalizowanych w pomieszczeniach węzłów szkieletowych typu A. W szafach, przełącznice światłowodowe należy instalować zaczynając zajmować miejsce od góry szafy. W przypadku węzłów szkieletowych typu B, kable zostaną wprowadzone do dedykowanych studni kablowych typu SKO-6 i tam zakończone w mufach kablowych pełniących jednocześnie funkcję przełącznicy (mufo-przełącznice). W węzłach szkieletowych typu B (mufo-przełącznicach) zakończonych zostanie kabel łącznikowy, o pojemności 24 włókien, wyprowadzony z mufy na kablu szkieletowym. W mufo-przełącznicy Strona 16 z 126

17 włókna należy pospawać z pigtailami, zakończonymi złączkami i wprowadzić je w adaptery na pole komutacyjne. W studniach szkieletowych typu Bumieszczone będą również po 2 stelaże zapasu o pojemności m kabla liniowego, na których magazynowane będą zapasy technologiczne dochodzących do węzła kabli światłowodowych. Kable światłowodowe w węzłach szkieletowych typu Bmuszą zostać zakończone półzłączkami światłowodowymi (pigtailami) jednego typu (SC/APC), w ramach całego projektu. Złącza (2 półzłączki + adapter) muszą zapewnić tłumienność nie gorszą niż 0,3 db, oraz straty odbiciowe nie większe niż -65 db Instalacja kabla światłowodowego w rurociągu kablowym Na każdej relacji należy zaciągnąć jeden kabel, pozostałe rury pozostaną wolne. Kable mogą być zaciągane do rurociągu, którego parametry techniczne i użytkowe będą potwierdzone testami kalibracji i ciśnienia. Zaciąganie mechaniczne kabli może być stosowane tylko w wyjątkowych, technicznie uzasadnionych przypadkach (np. krótkie odcinki, wykładanie zapasów w studniach, brak dostępu dla sprzętu). Układanie mechaniczne można stosować pod warunkiem stałej kontroli siły naciągu i stosowania zabezpieczeń przed przekroczeniem dozwolonej wielkości siły, której wartość jest określona przez producenta kabla. Przed przystąpieniem do instalacji kabli światłowodowych Wykonawca zobowiązany jest do przeprowadzenia próby kalibracji i szczelności wybudowanej kanalizacji. Rurociąg musi wytrzymać próbę ciśnieniową polegającą na napompowaniu rurociągu powietrzem do nadciśnienia 100 kpa. Mierzony po 24 godzinach spadek ciśnienia nie może być większy niż 10%. Wykonawca będzie zobowiązany do informowania Zamawiającego o terminach planowanych prób szczelności. Wyniki prób należy odnotować w protokole. Dla każdego dostarczonego bębna z kablem, powinna być dołączona dokumentacja określająca: typ kabla, liczbę i rodzaj włókien, producenta włókien; długość fabrykacyjną kabla; pomiary tłumienności jednostkowej dla dwóch lub trzech okien transmisyjnych; współczynnik wydłużenia optycznego; parametry mechaniczne kabla. Instalacja kabli światłowodowych powinna przebiegać zgodnie z zastosowaniem kabla, z zachowaniem parametrów mechanicznych (maksymalny naciąg instalacyjny kabla, promień gięcia, temperatura układania itd.) określonymi przez producenta kabla w dokumentacji technicznej. Metoda instalacji kabli powinna być zgodna z zaleceniami producenta dla danego typu kabla. W przypadkach wątpliwych, tzn. jeśli istnieje podejrzenie o niewłaściwe obchodzenie się z kablem przed dostarczeniem go na plac budowy, konieczne jest wykonanie takich pomiarów reflektometrycznych kabli na bębnach, jak przy odbiorze kabli od producenta. Do zaciągania kabli należy stosować metodę pneumatyczną, inne metody mogą być stosowane tylko w wyjątkowych, technicznie uzasadnionych przypadkach, uzgodnionych z przedstawicielem Inwestora. Kable należy zaciągać kolejno do rur zgodnie z oznaczeniami kolorowymi umieszczonymi na rurach. Zawsze jako pierwszy należy zajmować rurociąg oznaczony paskiem czerwonym. Dla zapewnienia szczelności rurociągu w miejscu wyprowadzenia kabla na stelaż zapasu lub do mufy kablowej, rurociąg należy Strona 17 z 126

18 uszczelnić uszczelką do rur z zaciągniętym kablem światłowodowym, wielokrotnego użycia, wodoszczelne i gazoszczelne do 22 psi. Końce rur niewykorzystanych należy uszczelnić kapturkiem termokurczliwym. W celu identyfikacji kabla należy zastosować przywieszki identyfikacyjne z relacją kabla, typem kabla, numerem paszportyzacyjnym oraz nazwą i logo Inwestora. W trakcie budowy i montażu linii powinny być wykonywane następujące pomiary: po ułożeniu kabla, a przed rozpoczęciem montażu złączy należy wykonać pomiary kontrolne potwierdzające parametry światłowodów, po zakończeniu instalacji kabli światłowodowych należy wykonać pomiary końcowe. Przy każdej mufie kablowej należy pozostawić zapas każdego kabla wchodzącego do mufy o długości co najmniej 20 mb każdy. W terenie zabudowanym złącza kablowe i zapasy należy umieszczać w studniach kablowych. Zapasy kabla należy umieścić na stelażach zapasu. Stelaże będą mocowane do ścian studni kablowych. Poza terenem zabudowanym zapasy kabla i złącza światłowodowe należy umieszczać w zasobnikach zakopywanych do ziemi. Miejsca lokalizacji zasobników należy dobrać tak, aby były bezpieczne, umożliwiały łatwy dojazd, umożliwiały łatwe i wielokrotne odkopania. Oprócz zapasów związanych z mufami kablowymi na każdym odcinku kabla należy zostawiać zapasy po 25 mb na każde 500 mb kanalizacji teletechnicznej. Zapasy te także należy montować w studniach na stelażach zapasu, a poza terenem zabudowanym w zasobnikach kablowych zakopywanych do ziemi. Należy także pozostawić 20 mb zapasu każdego kabla wprowadzanego do budynku, w ostatniej studni przed budynkiem na stelażu montować do ściany studni kablowej. W obiektach węzłowych, zapas o długości min. 20 mb. należy instalować w kablowniach bądź innych pomieszczeniach, na ścianach w skrzyni zapasu. W uzasadnionych przypadkach, dopuszcza się instalowanie zapasu kabla pod podłoga techniczną lub w przestrzeni nad sufitem podwieszanym pod warunkiem, że jego lokalizacja zostanie wykazana w dokumentacji powykonawczej. Po zakończeniu instalacji kabli światłowodowych należy wykonać następujące pomiary: pomiary parametrów transmisyjnych metoda reflektometryczną w obu kierunkach dla dwóch długości fali świetlnej λ = 1310 nm. i λ = 1550 nm; pomiary tłumienności metodą transmisyjną w obu kierunkach dla dwóch długości fali świetlnej λ= 1310 nm. i λ = 1550 nm; pomiary reflektancji złączy optycznych dla dwóch długości fali świetlnej λ = 1310 nm. i λ= 1550 nm. Pomiary wykonać należy dla 100% wybudowanych włókien światłowodowych. Wykonawca będzie zobowiązany do informowania Zamawiającego o terminach wykonywania pomiarów. Wykresy reflektometryczne oraz pomiary tłumienności i reflektancji wszystkich włókien należy zarejestrować w wersji elektronicznej i przekazać jako załączniki do dokumentacji powykonawczej. Wyniki pomiarów włókien światłowodowych muszą spełniać poniższe założenia: tłumienność jednostkowa dla długości fali 1310 musi być mniejsza od 0,40 db/km, tłumienność jednostkowa dla długości 1550 musi być mniejsza od 0,25 db/km. Tłumienności jednostkowa dla spawu musi być mniejsza lub równa 0,15 db, średnia tłumienność nie może Strona 18 z 126

19 przekraczać 0,1 db na złącze. Tłumienność jednostkowa dla połączeń rozłącznych nie może być większa niż 0,4 db, a średnia tłumienność nie może być większa od 0,3 db na złącze Zadania wykonawcy związane z adaptacją i budową infrastruktury pomieszczeń węzłowych Jeśli będzie to wymagane Wykonawca dostosuje pomieszczenia wybrane na węzły sieci do przyjęcia potrzebnej infrastruktury teletechnicznej, wykona odpowiednią adaptację lub przebudowę pomieszczenia, przepusty ścienne i kanały teletechniczne które umożliwią instalację co najmniej 4 kabli o przekroju 17 mm i minimalnym promieniu gięcia 340 mm ułożonych w peszlach. Wykonawca zapewni ograniczenie dostępu do pomieszczenia lub szafy teletechnicznej, jeśli pomieszczenie będzie użytkowane wspólnie z gospodarzem obiektu. We wszystkich lokalizacjach węzłów szkieletowych typu A należy zainstalować metalowe szafy 19-to calowe o wymiarach: szerokość 800 mm, głębokość 1000 mm, wysokość szyn montażowych minimum 42U. Integralną częścią adaptacji pomieszczeń jest przygotowanie zasilania urządzeń, które będą montowane w szafach dystrybucyjnych. Dla wszystkich węzłów szkieletowych typu A należy przygotować wydzielony obwód zasilający, trójfazowy. Od głównej rozdzielni zlokalizowanej w danym obiekcie należy doprowadzić oddzielny kabel zasilający o przekroju odpowiednim dla zakładanego maksymalnego poboru mocy przez urządzenia. Obwód należy zabezpieczyć wydzielonym bezpiecznikiem różnicowo-prądowym i nadprądowym. W pomieszczeniu węzła zabudować rozdzielnię i wyprowadzić odrębne obwody dla każdej z szaf oraz dodatkowy obwód dla klimatyzacji. Rozdzielnię należy wyposażyć w rozłącznik główny, lampki kontrolne, ograniczniki przepięć oraz zabezpieczenia obwodów Zadania wykonawcy związane z budową węzłów szkieletowych typu B Węzły szkieletowe typu B mają za zadanie połączyć sieć szkieletową z sieciami innych operatorów czy właścicieli. Planowane są jako dodatkowe studnie teletechniczne typu SKO-6 umieszczone w pobliżu studni kablowych sieci szkieletowej i połączone z nimi (minimum 6 rurami o śr 40 mm). Studnie te mają umożliwić odgałęzienie części włókien z kabla sieci szkieletowej i zakończenie ich w mufo-przełącznicy, a także doprowadzenie kabli innych właścicieli i połączenie ich w mufo-przełącznicy z włóknami sieci szkieletowej. W studniach tych będą umieszczone konieczne do realizacji tej funkcji elementy, takie jak: mufy kablowe, mufo-przełącznice, stelaże zapasu kabli. Zadaniem Wykonawcy będzie wykonanie połączenia włókien z kabla szkieletowego z włóknami własnego kabla na polu komutacyjnym mufo-przełącznicy. Zapasy technologiczne kabli należy umieścić na stelażach zapasów kabla, umieszczonych na ścianach studni, a włazy do studni zabezpieczyć przed dostępem osób nieupoważnionych pokrywami antywłamaniowymi. Ilość lokalizacji węzłów szkieletowych typu B 41. Strona 19 z 126

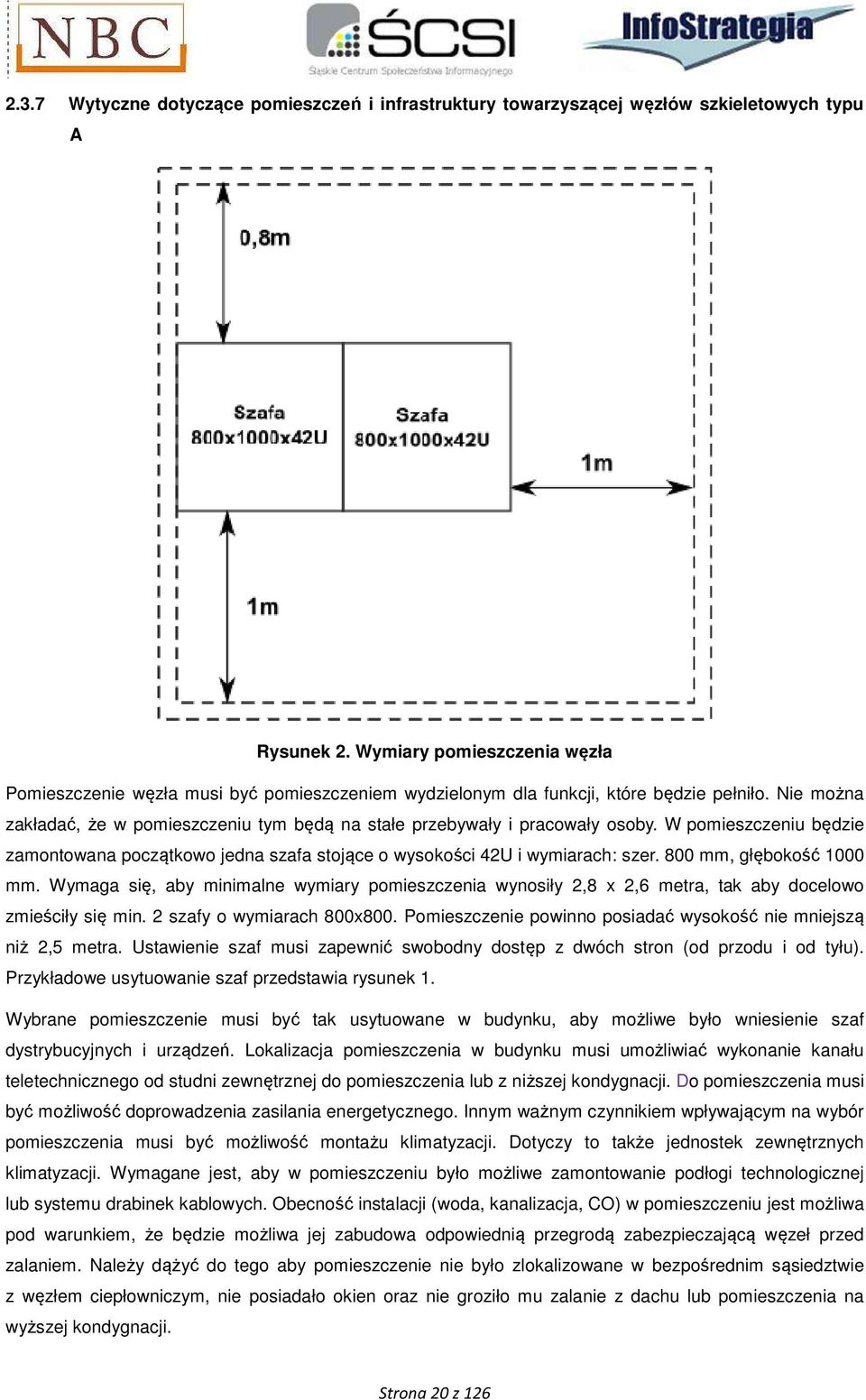

20 2.3.7 Wytyczne dotyczące pomieszczeń i infrastruktury towarzyszącej węzłów szkieletowych typu A Rysunek 2. Wymiary pomieszczenia węzła Pomieszczenie węzła musi być pomieszczeniem wydzielonym dla funkcji, które będzie pełniło. Nie można zakładać, że w pomieszczeniu tym będą na stałe przebywały i pracowały osoby. W pomieszczeniu będzie zamontowana początkowo jedna szafa stojące o wysokości 42U i wymiarach: szer. 800 mm, głębokość 1000 mm. Wymaga się, aby minimalne wymiary pomieszczenia wynosiły 2,8 x 2,6 metra, tak aby docelowo zmieściły się min. 2 szafy o wymiarach 800x800. Pomieszczenie powinno posiadać wysokość nie mniejszą niż 2,5 metra. Ustawienie szaf musi zapewnić swobodny dostęp z dwóch stron (od przodu i od tyłu). Przykładowe usytuowanie szaf przedstawia rysunek 1. Wybrane pomieszczenie musi być tak usytuowane w budynku, aby możliwe było wniesienie szaf dystrybucyjnych i urządzeń. Lokalizacja pomieszczenia w budynku musi umożliwiać wykonanie kanału teletechnicznego od studni zewnętrznej do pomieszczenia lub z niższej kondygnacji. Do pomieszczenia musi być możliwość doprowadzenia zasilania energetycznego. Innym ważnym czynnikiem wpływającym na wybór pomieszczenia musi być możliwość montażu klimatyzacji. Dotyczy to także jednostek zewnętrznych klimatyzacji. Wymagane jest, aby w pomieszczeniu było możliwe zamontowanie podłogi technologicznej lub systemu drabinek kablowych. Obecność instalacji (woda, kanalizacja, CO) w pomieszczeniu jest możliwa pod warunkiem, że będzie możliwa jej zabudowa odpowiednią przegrodą zabezpieczającą węzeł przed zalaniem. Należy dążyć do tego aby pomieszczenie nie było zlokalizowane w bezpośrednim sąsiedztwie z węzłem ciepłowniczym, nie posiadało okien oraz nie groziło mu zalanie z dachu lub pomieszczenia na wyższej kondygnacji. Strona 20 z 126

21 Ściany pomieszczenia powinny zostać pomalowane. Nie powinny być wyłożone tapetami. Podłoga powinna być gładka. Wskazane płytki ceramiczne lub inna trwała i odporna na zarysowania okładzina. W przypadku zastosowania podłogi technologicznej może to być wylewka betonowa odpowiednio zabezpieczona przed pyleniem. Z tego względu, że w pomieszczeniu będą umieszczone urządzenia elektryczne pracujące w sposób ciągły podłoga powinna być niepalna. Pomieszczenie powinno posiadać drzwi antywłamaniowe z patentowym zamkiem (drzwi antywłamaniowe klasy C o odporności ogniowej min. EI30, zamek rozporowy klasy C, ościeżnice montowane w otworze drzwiowym przy użyciu co najmniej 8 kotew (cztery na każdą stronę), regulowane szerokość 100 cm, wysokość min 205 cm). Pomieszczenie nie powinno posiadać okien, a jeśli je posiada, to powinny być one szczelne. Dla ograniczenia bilansu ciepła okna powinny być wyklejone folią refleksyjną oraz zabezpieczone folią klasy P4. W przypadku współdzielenia pomieszczenia z właścicielem należy dostęp do pomieszczenia zabezpieczyć za pomocą zamków patentowych oraz systemu kontroli dostępu. W każdym węźle należy zainstalować system kontroli dostępu spełniający poniższe wymagania: przystosowany do obsługi minimum jednego przejścia zbudowany z kontrolera przejścia oraz czytnika kart zamontowanego przed wejściem i wyjściem z serwerowni zapewniona pełna kontrola i pamięć zdarzeń (rejestracja wejść i wyjść z identyfikacja karty) karty zbliżeniowe standard UNIQUE w przypadku awarii zasilania możliwość samodzielnego otworzenia drzwi W każdym węźle szkieletowym typu A należy zainstalować 1 szafę teleinformatyczną 19'' stojącą o wymiarach: szerokość 800 mm, głębokość 1000 mm, wysokość szyn montażowych 42U. Szafa w wykonaniu: tył i boki pełne, demontowane, na zamkach, drzwi blacha-szkło zamykane na zamek patentowy. Każda szafa ma być dostarczona z dodatkowym wyposażeniem, takim jak półki, listwy zasilające 230V, wentylatory itp. Szczegółowe wyposażenie szaf dystrybucyjnych przedstawiono w tabeli nr 4 (dla lokalizacji węzła szkieletowego typu A). Ilość lokalizacji węzłów szkieletowych typu A 17. Tabela 4. Szczegółowa specyfikacja szaf i dodatkowego wyposażenia dla lokalizacji węzła szkieletowego typu A L.P. Wyszczególnienie Ilość 1 Szafa stojąca 19 cali, wysokość 42U, głębokość 1000 mm, szerokość 800 mm, Tylne drzwi metalowe skrócone o wielkość przepustu szczotkowego, boczne drzwi metalowe pełne. Przednie drzwi szklane, zamykane na klucz Strona 21 z szt. 2 Zaślepka z przepustem szczotkowym z tyłu szafy uzupełnienie do drzwi 1 szt. 3 Zespół wentylatorów dachowych (6 szt.) z termostatem 1 kpl. 4 Listwa zasilająca 19 cali 8 gniazd z bolcem 1 szt. 5 Półka 19 cali głębokość 65 cm, do mocowania z przodu i z tyłu, nośność 100 kg 2 szt. 6 Elementy mocujące: śruba nakrętka podkładka 20 kpl. 7 Prowadnica kabli 1U z uchwytami kablowymi 2 szt. Źródło: Opracowanie własne.

22 Pomieszczenia węzłów będą miejscem, do których należy doprowadzić kable z zewnętrznego rurociągu kablowego. Wprowadzenie rur do budynku należy uszczelnić przed przenikaniem wilgoci. Na ścianie zewnętrznej (poniżej poziomu gruntu) należy odtworzyć istniejąca izolacje pionową. Wprowadzone do budynku rury należy uszczelnić przed przenikaniem gazu i innych zanieczyszczeń płynnych. Do budynków należy wprowadzać kable w powłokach uniepalnionych, bezhalogenowych, nierozprzestrzeniających płomienia typu ZW-NOTKtsd (lub równoważny). Na odcinku od wejścia kablowego z zewnątrz do wyznaczonego miejsca w pomieszczeniu należy przygotować trasę kablową (dukt kablowy) wewnętrzną. Trasa ta będzie się składała z otworów w ścianach i stropach o odpowiednim przekroju, oraz rurek osłonowych nierozprzestrzeniających płomienia i korytek kablowych. Otwory w ścianach i stropach muszą zostać starannie uszczelnione piankami nierozprzestrzeniającymi ognia. Trasa kablowa powinna umożliwić w przyszłości doprowadzenie następnych kabli bez żadnych dodatkowych robót (przewiertów, układania rurek, rozbudowy korytek itp.) Na zastosowane w budynkach rury, pianki, które nie rozprzestrzeniają płomienia, wykonawca przedstawi stosowny certyfikat Wytyczne dotyczące budowy kablowych sieci szkieletowych Kable światłowodowe Do budowy sieci szkieletowej przewiduje się kable w powłoce zewnętrznej o pojemności 72 i 24 włókna. Wprowadzenia do węzłów szkieletowych typu A przewiduje się wykonać kablem o pojemności 72 włókien, w powłoce zewnętrzno wewnętrznej, bezhalogenowej, nierozprzestrzeniającej płomienia. W miejscach, w których kable mogą być narażone na zniszczenie przez gryzonie, należy projektować kabel w powłoce odpornej na działanie gryzoni. Kable w węzłach sieci szkieletowej typu A należy zakończyć na przełącznicach światłowodowych, pełnym profilem. Na odejścia od sieci szkieletowej do węzłów szkieletowych typu B należy przewidzieć kable o pojemności 24 włókien o długości nie mniejszej niż 60 mb (odległość pomiędzy studniami plus 50 mb zapasu - po 25 mb przy mufach). Kable należy oznakować za pomocą laminowanych przywieszek opisowych, mocowanych paskami do rury z kablem lub kabla, po jednej przywieszce w każdej studni kablowej oraz w każdym zasobniku kablowym w którym kabel przechodzi na przelot. W studni lub zasobniku z zainstalowanym zapasem lub złączem kablowym opisy należy zakładać na każdy koniec kabla wychodzący z mufy lub stelaża zapasu. W pomieszczeniach kabel należy opisać przy każdym przejściu przez ścianę lub strop. Na długich odcinkach, instalowanych w jednym pomieszczeniu kabel należy oznakować co około 5m. Dodatkowo na kablach w pomieszczeniach należy stosować opis ostrzegawczy o treści: UWAGA! KABEL ŚWIATŁOWODOWY na żółtym tle. W szafie kabel należy opisać w miejscu widocznym, przy wejściu do szafy. W szafie, do rozprowadzenia tub kablowych należy stosować rozdzielacz tub, tuby transportowe oraz peszel. Rozdzielacz tub należy zamocować do specjalnej do tego celu półki mocowanej do tylnej konstrukcji wsporczej. Na kablu oraz na tubach kablowych wprowadzanych do przełącznicy, należy wyłożyć zapas umożliwiający swobodne wysunięcie całego panela przełącznicy oraz poszczególnych modułów Przełącznice światłowodowe W węzłach szkieletowych typu A należy przewidzieć przełącznice panelowe 19 calowe o pojemności całkowitej do 144 włókien na panel. Przełącznice należy doposażyć w półkę zapasu patchcordów (1 półka na Strona 22 z 126

23 panel o pojemności 144) oraz panel organizera patchcordów. Przełącznice należy montować w kolejności od góry stojaka. Przełącznice należy ponumerować nadając im kolejne numery licząc od góry do dołu. Porty należy ponumerować numeracją ciągłą w ramach jednej przełącznicy. Na panelach przełącznicy należy umieścić numery kabli i relacje włókien, zgodnie z ich zakończeniami. W szafach, pomiędzy przełącznicą i urządzeniami transmisyjnymi patchcordy należy prowadzić w listwach pionowych z grzebieniowym wejściem lub za pomocą uszu krosowniczych. Wprowadzenia kabli od szaf powinny być wykonane w postaci otworów wyposażonych w uszczelnienia szczotkowe, umieszczone w pokrywie górnej, spodzie szafy lub tylnej ścianie szafy w jej górnej lub dolnej części. Przełącznica powinna być zamontowana w szafie na takiej głębokości aby podczas zamykania drwi nie następowało przygniatanie patchcordów. Przełącznica musi umożliwiać wyjmowanie pojedynczych modułów z tacami spawów. Pigtaile powinny mieć długość zalecaną przez producenta przełącznicy, powinny być opisane miniaturowymi opisami przed wejściem do złączki. Na tacach spawów należy umieścić numerację włókien. Dodatkowo na przełącznicach należy umieścić etykiety ostrzegawcze znak zagrożenia niebezpiecznym promieniowaniem laserowym Mufy światłowodowe Jako podstawowy typ mufy światłowodowej na sieci szkieletowej należy zastosować mufę o pojemności 96 spawów z jednym wejściem owalnym i przynajmniej czteroma wejściami okrągłymi. Mufy przelotowe należy wyposażyć w 3 tace spawów o pojemności 24 spawy każda. Mufy, z których będą wykonane odejścia do węzłów szkieletowych typu B należy wyposażyć w 4 tace spawów o pojemności 24 spawy każda. Mufy w studniach należy mocować do ściany studni, w jej górnej części za pomocą fabrycznych uchwytów dostarczanych przez producenta mufy. Mufę należy zamontować tak aby nie powodować przygięć, załamań lub nie normatywnych promieni gięcia kabla. Mufy powinny mieć mechaniczne zamknięcia osłony i termokurczliwe lub mechaniczne uszczelnienie wprowadzeń kablowych. Jako węzły szkieletowe typu Bnależy zastosować mufo-przełącznice. Mufo-przełącznice powinny mieć mechaniczne zamknięcia osłony umożliwiające łatwe, wielokrotne otwieranie i zamykanie obudowy, powinny umożliwiać wprowadzenie minimum 12 kabli o średnicach 6-15 mm. Powinny umożliwiać zainstalowanie minimum 24 portów wyposażonych w złącza mechaniczne typu SC/APC oraz umożliwiać łatwy dostęp do wykonywania przełączeń. Mufa musi umożliwiać magazynowanie dużej ilości zapasu niewykorzystanych tub i włókien Studnie i zasobniki Do budowy ŚRSS przewidziano dwa typy studni: SKO-2 i SKO-6. Są to studnie z prefabrykowanych elementów betonowych. Studnie należy wyposażyć w odstojniki betonowe. Rury należy wprowadzać do studni w miejscach konstrukcyjnie do tego przewidzianych. Nie należy naruszać konstrukcji studni w miejscach do tego nieprzewidzianych aby nie osłabiać parametrów technicznych studni. Studnie w zależności od miejsca ich posadowienia należy wyposażyć w ramę typu lekkiego lub ciężka. Ramy tupu lekkiego z pokrywami 500x500 należy stosować w miejscach nienarażonych na ruch pojazdów mechanicznych (trawniki, inne tereny zielone, alejki spacerowe itp.). W miejscach w których może się odbywać ruch pojazdów mechanicznych należy stosować pokrywy typu ciężkiego z pokrywami 1000x600 (jezdnie, parkingi, chodniki). Studnie należy wyposażyć w dodatkowe zabezpieczenie przeciwwłamaniowe w postaci wewnętrznej pokrywy stalowej zamykanej na dodatkowy zamek lub kłódkę. Należy w tym celu zastosować kłódkę lub zamek patentowy. Pokrywa studni musi posiadać wywietrznik umożliwiający włożenie do zamkniętej studni sądy miernika wykrywajacego obecności gazu. Pokrywa powinna być wyposażona Strona 23 z 126
