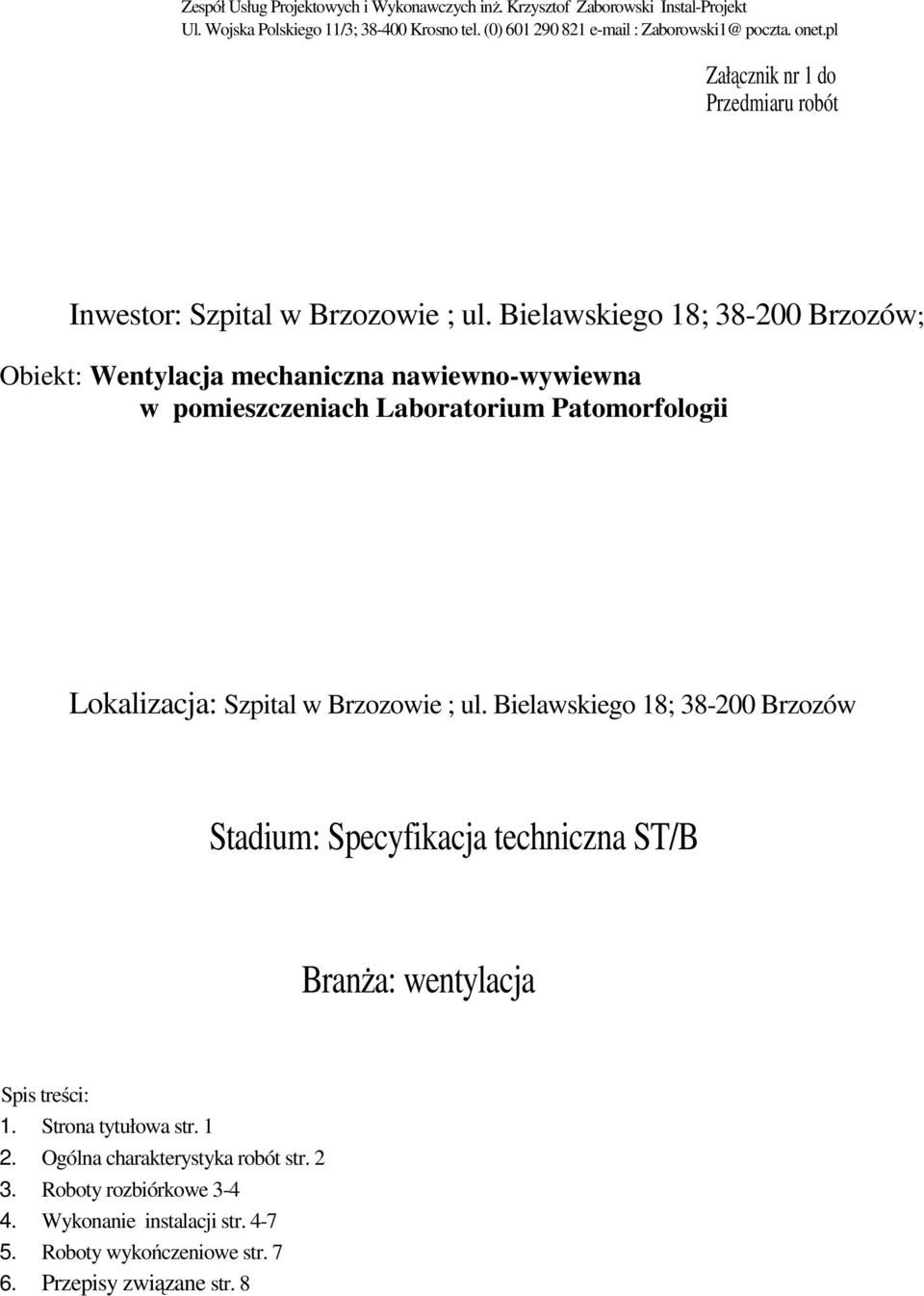

1 Zespół Usług Projektowych i Wykonawczych inż. Krzysztof Zaborowski Instal-Projekt Ul. Wojska Polskiego 11/3; Krosno tel. (0) Zaborowski1@ poczta. onet.pl Załącznik nr 1 do Przedmiaru robót Inwestor: Szpital w Brzozowie ; ul. Bielawskiego 18; Brzozów; Obiekt: Wentylacja mechaniczna nawiewno-wywiewna w pomieszczeniach Laboratorium Patomorfologii Lokalizacja: Szpital w Brzozowie ; ul. Bielawskiego 18; Brzozów Stadium: Specyfikacja techniczna ST/B Branża: wentylacja Spis treści: 1. Strona tytułowa str Ogólna charakterystyka robót str Roboty rozbiórkowe Wykonanie instalacji str Roboty wykończeniowe str Przepisy związane str. 8

2 Ogólna charakterystyka robót: W budynku Szpitala w Brzozowie ; ul. Bielawskiego 18; Brzozów Wykonanie: 1.0. Roboty rozbiórkowe: 2.0. Roboty budowlane stanu surowego : Wykonanie nowej instalacji wentylacji mechanicznej nawiewno-wywiewnej

3 1. Roboty rozbiórkowe: 1.1. Przedmiot i zakres stosowania ST: Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z rozebraniem fragmentów instalacji glikolowej, c.w.u. instalacji pary i instalacji c.o. wod-kan. oraz instalacji kanałów wentylacyjnych. kolidującej z wykonaniem i prowadzeniem po projektowanej trasie wentylacji mechanicznej. Demontaż okna celem wykonania montażu czerpni powietrza. Demontaż z przesunięciem istniejącej centrali wentylacyjnej obsługującą Kuchnię Centralną. Specyfikacja techniczna stosowana jest jako dokument przetargowy przy zlecaniu i realizacji następujących robót: - wywiezienie elementów 1.2. Ogólne wymagania dotyczące robót: Wykonawca robót odpowiedzialny jest za wykonanie robót rozbiórkowych przewidzianych Projektem budowlanym z zachowaniem warunków BHP i obowiązującymi przepisami Materiały: Materiały do wykonania robót rozbiórkowych stosować wg potrzeb Sprzęt: Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w Projekcie Organizacji robót opracowanym przez Wykonawcę Transport; Wywiezienie gruzu uzyskanego z rozbiórki należy zabezpieczyć wywożone elementy przed spadnięciem z samochodu. Drogi, po których prowadzona będzie wywózka materiałów stalowych i gruzu należy na bieżąco czyścić w sposób umożliwiający bezpieczne korzystanie innym użytkownikom Wykonanie robót: Demontaż i roboty wykucia bruzd należy wykonać w oparciu o wymagania określone w warunkach technicznych wykonania i odbioru robót budowlano-montażowych tom II Instalację sanitarne i przemysłowe oraz Budownictwo Ogólne Tom. I Podczas prowadzenia robót demontażowych wykonawca zobowiązany jest do przestrzegania przepisów p.poż. i BHP Demontowane elementy należy wykonywać w sposób umożliwiający bezpieczne wykonywanie robót. Na czas prowadzenia robót rozbiórkowych należy wygrodzić i zabezpieczyć istniejące elementy obiektu przed przypadkowym uszkodzeniem oraz zabezpieczyć przed dostaniem się osób niepowołanych w wydzielony obszar wykonywanych robót.

4 1.7. Odbiór robót: Odbioru robót należy dokonać z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych; 2. Wykonanie instalacji : 2.1. Przedmiot i zakres stosowania ST: Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem instalacji. Specyfikacja techniczna stosowana jest jako dokument przetargowy przy zlecaniu i realizacji następujących robót: - Wykonanie instalacji wentylacji mechanicznej - Przebudowa istniejącej instalacji wentylacyjnej obsługującej Kuchnię Centralną Rozłączenie instalacji zasilających i ich przebudowa z nową lokalizacją tj. przesunięcie centrali wentylacyjnej celem możliwości realizacji cz. projektowej instalacji wentylacyjnej a kolidującej z obecnym usytuowaniem centrali wentylacyjnej. Wykonanie kanałów wentylacyjnych z blachy ocynkowanej gr. 1 mm Wykonanie izolacji kanałów wentylacyjnych Wykonanie sterowania i okablowania instalacji oraz podłączenie zasilania urządzeń Uwaga! w obrębie projektowanych urządzeń tj. dygestoriów, klimatyzatorów i centrali wentylacyjnej doprowadzone jest już zasilanie elektryczne 1 i 3 fazowe. Montaż nawiewników oraz kratek wywiewnych należy wykonać w sposób estetyczny; zamaskować ewentualne otwory powstałe podczas montażu materiałami tożsamymi Wykonanie zasilania nagrzewnic z układu ciepła technologicznego + izolacja termiczna Montaż nawiewników laminarnych i kratek nawiewnych i wywiewnych Montaż centrali wentylacyjnej Montaż wentylatorów dachowych i instalacji wyciągowej Montaż klimatyzatorów Przebudowa istniejącej centrali wentylacyjnej Kuchni Przebudowa instalacji kolizyjnej : inst. glikolowej, c.w.u. pary Wykonanie okapu wyciągowego

5 Wykonanie sterowania AKPiA Montaż przepustnic i słowników Montaż filtrów absolutnych Wykonanie z zasilania do nagrzewnicy centrali i układu odzysku glikolowego Montaż uchwytów i podparć oraz wsporników Montaż klimatyzatorów typu Split Regulacja i uruchomienie urządzeń Wykonanie podparcia stropu 2.2. Ogólne wymagania dotyczące robót: Wykonawca robót odpowiedzialny jest za jakość wykonania oraz za zgodność z Projektem budowlanym - wykonawczym, ST i obowiązującymi przepisami Materiały: Materiały do wykonania robót stosować zgodnie z Projektem budowlanym - wykonawczym - opis techniczny i rysunki, specyfikacja techniczna Materiałami stosowanymi przy wykonywaniu robót wg zasad niniejszej ST są: - Centrala wentylacyjna nawiewno-wywiewna z wymiennikami glikolowymi nagrzewnicą wodną 80/65 o C, zaworami regulacyjnymi trzydrogowymi, przepustnicami sterującymi, układem filtracyjnym i automatyką sterującą. - Tłumiki akustyczne - Kanały z blachy ocynkowanej - farby ftalowe ogólnego stosowania - drut spawalniczy do spawania acetylen tlen - armatura odcinająca, - rury stalowe, - rury miedziane ciągnione do instalacji freonowej - freon - azot - ceownik wentylatory wyciągowe - wyrzutnie dachowe - czerpnia powietrza - klimatyzatory typu Split - materiały termoizolacyjne, - śruby, nakrętki, podkładki, uszczelki, podkłady gumy - rusztowanie - pompy cyrkulacyjne - odpowietrzniki automatyczne szt. 2 - Nawiewniki - Kratki wentylacyjne - Wentylatory łazienkowe

6 - Nawiewniki laminarne z filtrami absolutnymi - Opaski - Glikol 35% - Rury i kształtki stalowe - Rury i kształtki PE - Glikol 35% - Odpowietrzniki - Izolacja kauczukowa - Izolacja z wełny szklanej z folią aluminiową - Płaszcz z blachy aluminiowej - Sterowanie AKPiA - Okablowanie - Linki naciągu do wyrzutni stabilizacja i zamocowanie wyrzutni - Szpilki dla montażu izolacji z włókna szklanego - Taśmy uszczelniające i mocujące izolację - Wsporniki kątowniki ceowniki, szpilki kołki rozporowe - Wykonanie przebić i przejść przez przegrody - Izolacja rurociągu wody lodowej paroszcelna z pianki kauczukowej z folią aluminiową - Izolacja rurociągu ciepła technologicznego z pianki kauczukowej oraz wełną szklaną i wykonanie płaszcza ochronnego z blachy aluminiowej- felcowanie blachy i montaż przez zastosowanie blacho - wkrętów samogwintujących - Wykonanie ramy wsporczej pod centralę wentylacyjną oraz agregat wody lodowej - Regulacja instalacji - Demontaż instalacji wentylacyjnej kolidującej pow. 30 m2 - Demontaż instalacji mediów w/w dł. szacunkowa 60 mb - Rusztowania - Dźwig oraz transport urządzeń wraz z ich montażem Wszystkie materiały stosowane przy budowie instalacji muszą posiadać atesty, aprobaty techniczne, świadectwa jakości Sprzęt: Do wykonania instalacji należy stosować sprzęt odpowiedni do tego rodzaju robót. - wyłącznie atestowany. Sprzęt budowlany powinien odpowiadać pod względem typów i ilości wymaganiom zawartym w Projekcie Organizacji robót opracowanym przez Wykonawcę. Rozmieszczenie sprzętu na budowie należy wykonać z zachowaniem przepisów BHP i p.o.ż. 2.5 Transport: Przy transporcie drogowym należy stosować się do ograniczeń wymiarowych narzuconych głównie zdolnościami załadunkowymi środków transportowych. 2.6 Wykonanie robót:: Szczegółowe wymagania dotyczące wykonania robót zgodnie z projektem budowlanym - wykonawczym - opis techniczny i rysunki.

7 Instalację prowadzić w uchwytach i podporach Każda instalacja po jej wykonaniu przed oddaniem do eksploatacji musi być sprawdzona na szczelność, zgodność wykonania z projektem i warunkami technicznymi oraz jakości wykonania. Próbę szczelności należy wykonać przed: sprawdzeniem jakości użytych materiałów i prawidłowości wykonania robót montażowych tj. połączeń skręcanych, spawanych, uchwytów rur, kształtek, armatury, podpór, kanałów wentylacyjnych, 3. Roboty wykończeniowe Malowanie instalacji: Powierzchnie instalacji wykonanej z rur stalowych oczyścić, odtłuścić i pomalować 1 x farbą podkładową 2x farbą nawierzchniową kolor żółty farba ftalowa ogólnego stosowania. 3.0 Kontrola jakości robót: Wszystkie elementy instalacji podlegają sprawdzeniu w zakresie: - zgodności z dokumentacją i przepisami; - poprawnego montażu, - szczelności montażu; - odpowiednich grubości powłok malarskich. - Nastaw i regulacji 3.1 Odbiór robót: Odbioru robót należy dokonać z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano - Montażowych; Przy odbiorze powinny być dostarczone następujące dokumenty; - dokumentacja projektowa z naniesionymi zmianami i uzupełnieniami w trakcie wykonywania robót, - dokumentacja dotycząca jakości wbudowanych materiałów; - protokoły częściowych odbiorów poprzednich faz robót; - świadectwa jakości wydane przez dostawców urządzeń i materiałów; - niezbędne decyzje o dopuszczeniu materiałów do stosowania w budownictwie;

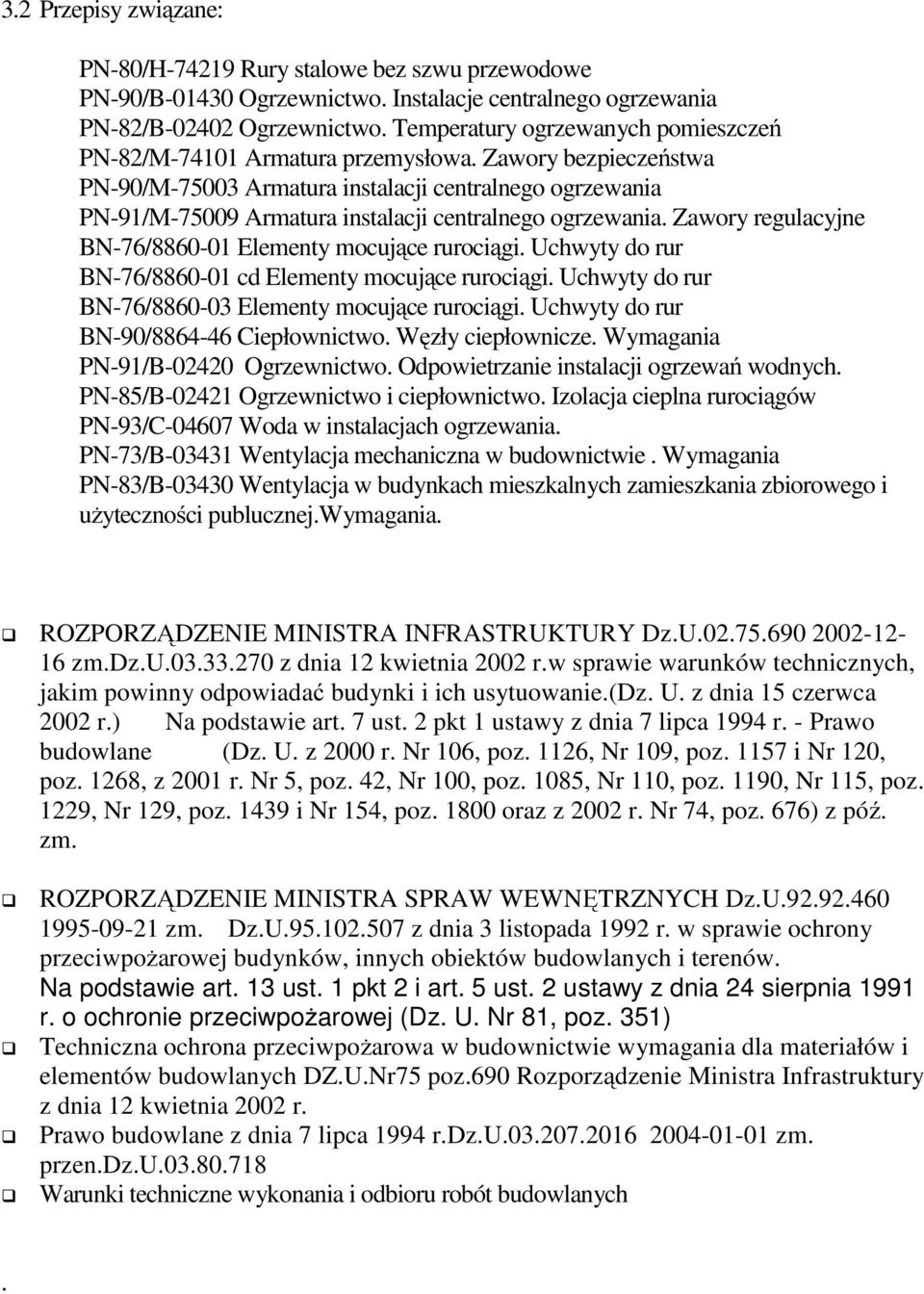

8 3.2 Przepisy związane: PN-80/H Rury stalowe bez szwu przewodowe PN-90/B Ogrzewnictwo. Instalacje centralnego ogrzewania PN-82/B Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń PN-82/M Armatura przemysłowa. Zawory bezpieczeństwa PN-90/M Armatura instalacji centralnego ogrzewania PN-91/M Armatura instalacji centralnego ogrzewania. Zawory regulacyjne BN-76/ Elementy mocujące rurociągi. Uchwyty do rur BN-76/ cd Elementy mocujące rurociągi. Uchwyty do rur BN-76/ Elementy mocujące rurociągi. Uchwyty do rur BN-90/ Ciepłownictwo. Węzły ciepłownicze. Wymagania PN-91/B Ogrzewnictwo. Odpowietrzanie instalacji ogrzewań wodnych. PN-85/B Ogrzewnictwo i ciepłownictwo. Izolacja cieplna rurociągów PN-93/C Woda w instalacjach ogrzewania. PN-73/B Wentylacja mechaniczna w budownictwie. Wymagania PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publucznej.wymagania. ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY Dz.U zm.dz.u z dnia 12 kwietnia 2002 r.w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.(dz. U. z dnia 15 czerwca 2002 r.) Na podstawie art. 7 ust. 2 pkt 1 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. z 2000 r. Nr 106, poz. 1126, Nr 109, poz i Nr 120, poz. 1268, z 2001 r. Nr 5, poz. 42, Nr 100, poz. 1085, Nr 110, poz. 1190, Nr 115, poz. 1229, Nr 129, poz i Nr 154, poz oraz z 2002 r. Nr 74, poz. 676) z póź. zm. ROZPORZĄDZENIE MINISTRA SPRAW WEWNĘTRZNYCH Dz.U zm. Dz.U z dnia 3 listopada 1992 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Na podstawie art. 13 ust. 1 pkt 2 i art. 5 ust. 2 ustawy z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (Dz. U. Nr 81, poz. 351) Techniczna ochrona przeciwpożarowa w budownictwie wymagania dla materiałów i elementów budowlanych DZ.U.Nr75 poz.690 Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. Prawo budowlane z dnia 7 lipca 1994 r.dz.u zm. przen.dz.u Warunki techniczne wykonania i odbioru robót budowlanych.
