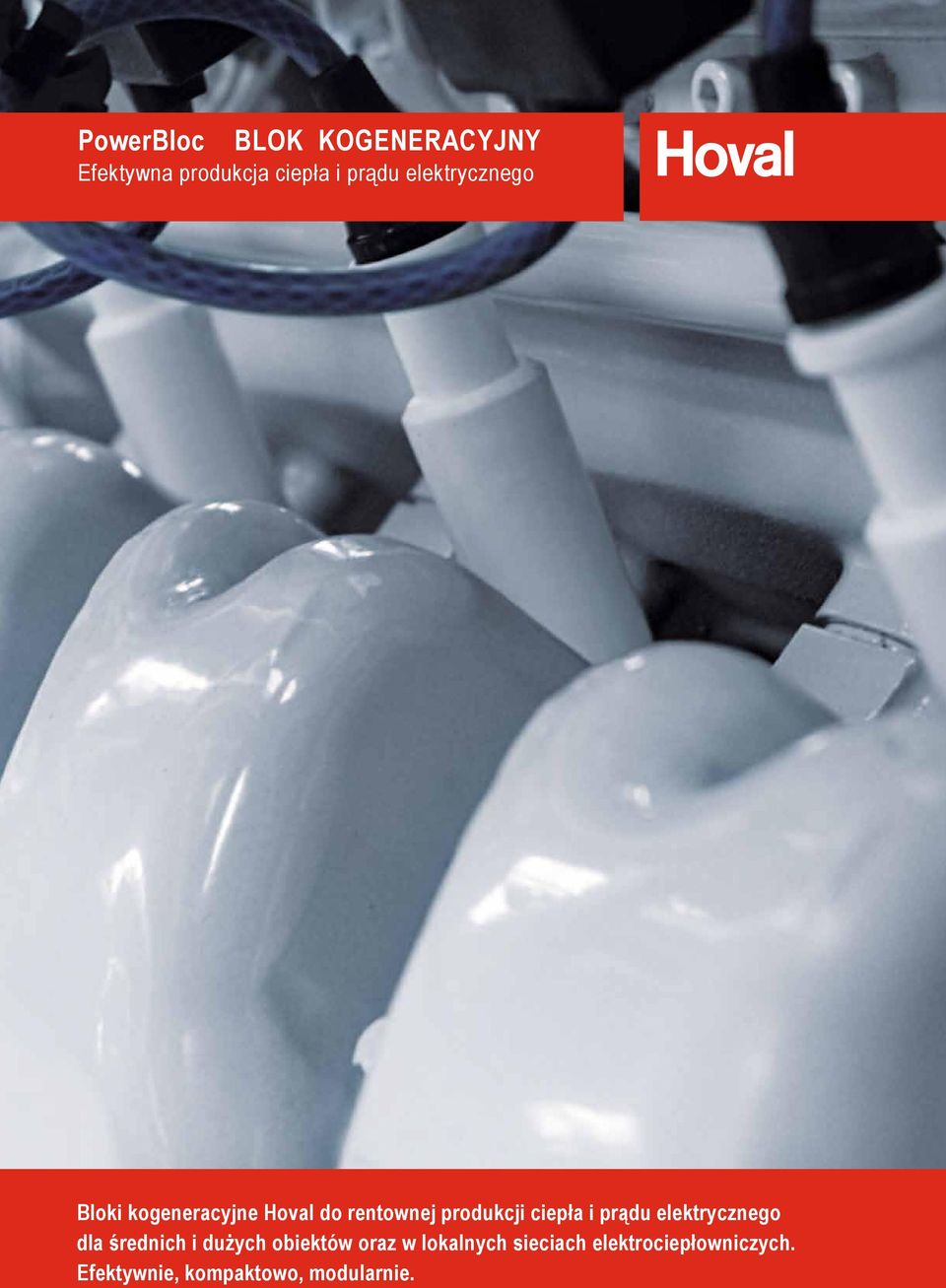

1 PowerBloc BLOK KOGENERACYJNY Efektywna produkcja ciepła i prądu elektrycznego Bloki kogeneracyjne Hoval do rentownej produkcji ciepła i prądu elektrycznego dla średnich i dużych obiektów oraz w lokalnych sieciach elektrociepłowniczych. Efektywnie, kompaktowo, modularnie. 1

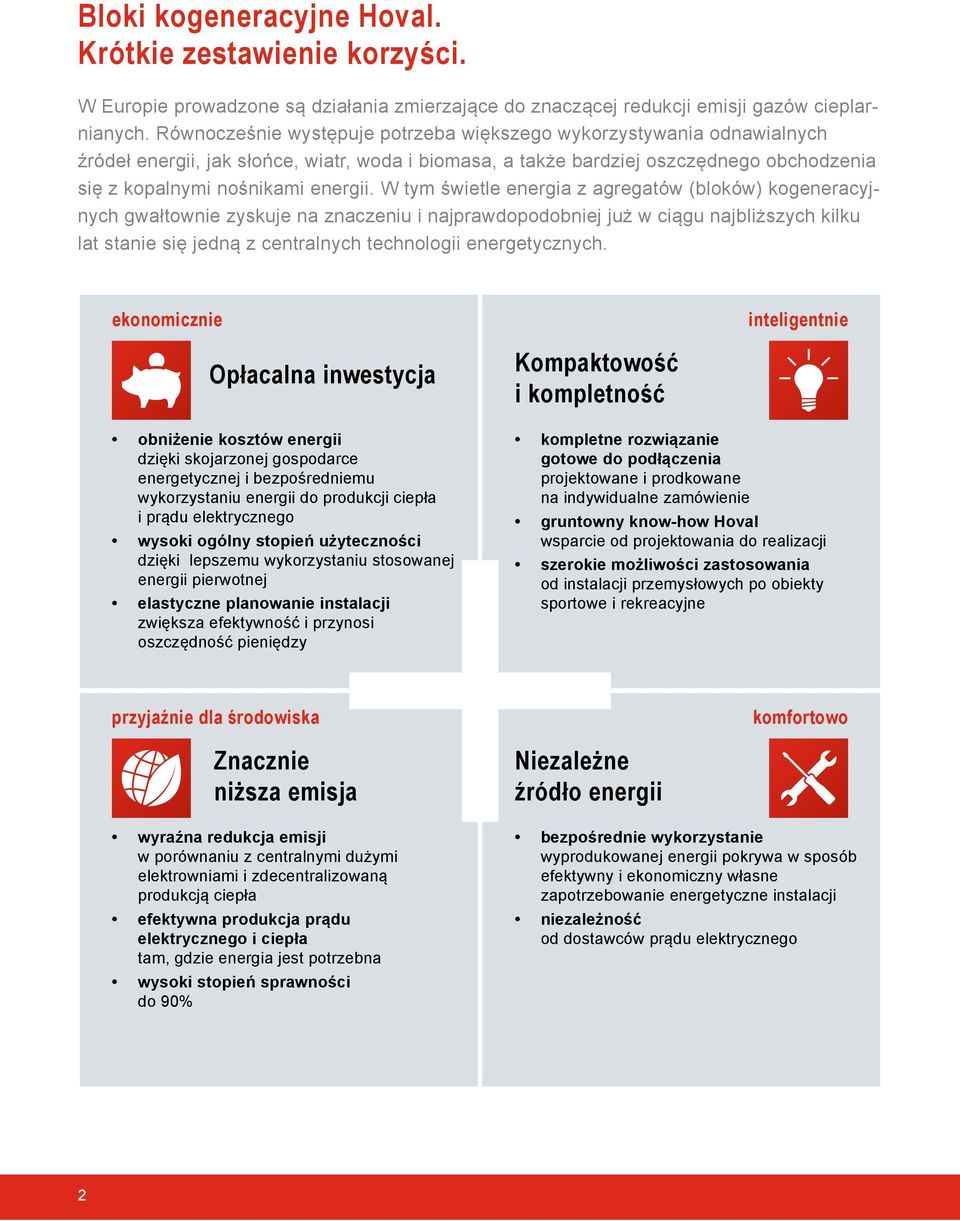

2 Bloki kogeneracyjne Hoval. Krótkie zestawienie korzyści. W Europie prowadzone są działania zmierzające do znaczącej redukcji emisji gazów cieplarnianych. Równocześnie występuje potrzeba większego wykorzystywania odnawialnych źródeł energii, jak słońce, wiatr, woda i biomasa, a także bardziej oszczędnego obchodzenia się z kopalnymi nośnikami energii. W tym świetle energia z agregatów (bloków) kogeneracyjnych gwałtownie zyskuje na znaczeniu i najprawdopodobniej już w ciągu najbliższych kilku lat stanie się jedną z centralnych technologii energetycznych. ekonomicznie inteligentnie Opłacalna inwestycja obniżenie kosztów energii dzięki skojarzonej gospodarce energetycznej i bezpośredniemu wykorzystaniu energii do produkcji ciepła i prądu elektrycznego wysoki ogólny stopień użyteczności dzięki lepszemu wykorzystaniu stosowanej energii pierwotnej elastyczne planowanie instalacji zwiększa efektywność i przynosi oszczędność pieniędzy Kompaktowość i kompletność kompletne rozwiązanie gotowe do podłączenia projektowane i prodkowane na indywidualne zamówienie gruntowny know-how Hoval wsparcie od projektowania do realizacji szerokie możliwości zastosowania od instalacji przemysłowych po obiekty sportowe i rekreacyjne przyjaźnie dla środowiska Znacznie niższa emisja wyraźna redukcja emisji w porównaniu z centralnymi dużymi elektrowniami i zdecentralizowaną produkcją ciepła efektywna produkcja prądu elektrycznego i ciepła tam, gdzie energia jest potrzebna wysoki stopień sprawności do 90% Niezależne źródło energii komfortowo bezpośrednie wykorzystanie wyprodukowanej energii pokrywa w sposób efektywny i ekonomiczny własne zapotrzebowanie energetyczne instalacji niezależność od dostawców prądu elektrycznego 2

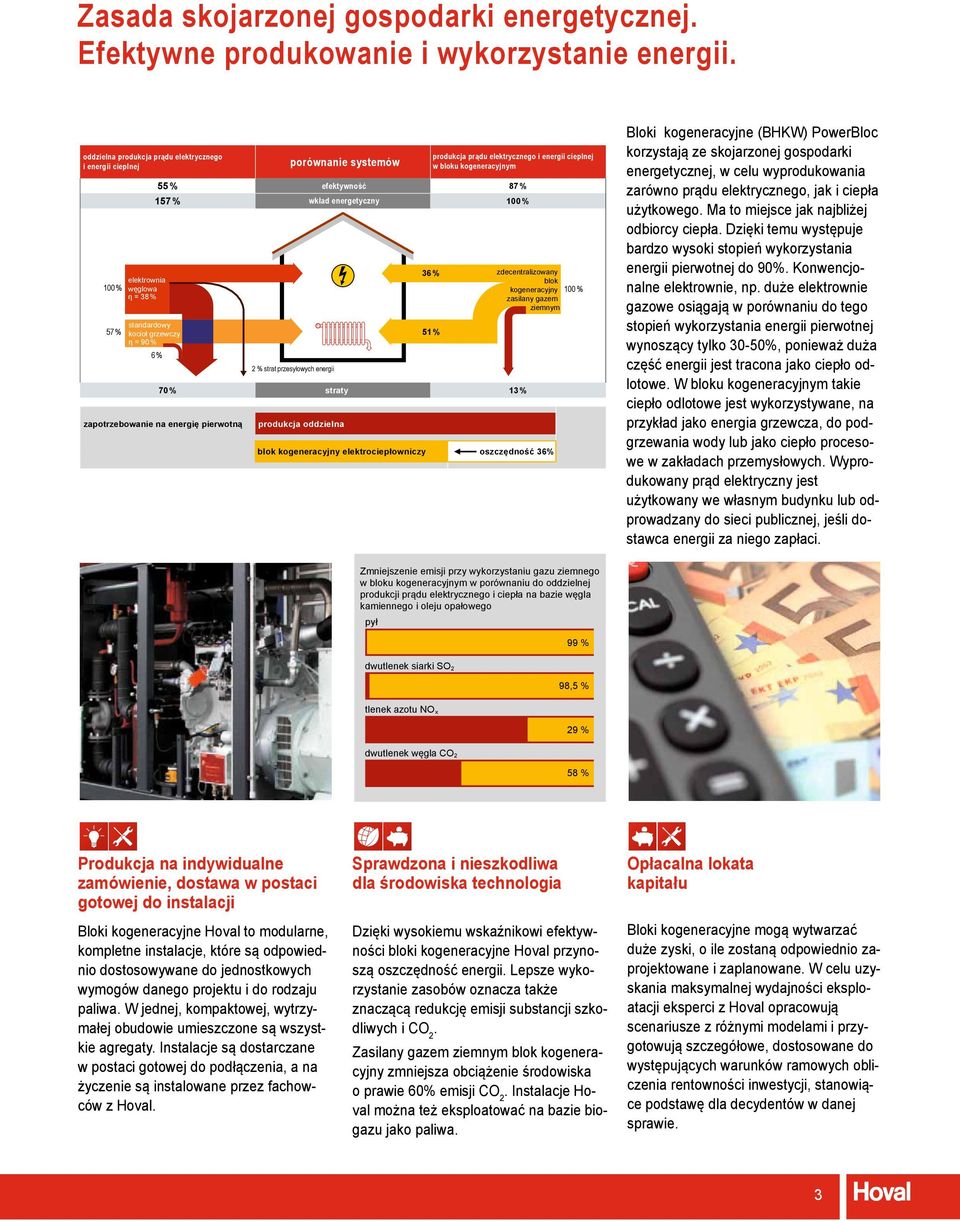

3 Zasada skojarzonej gospodarki energetycznej. Efektywne produkowanie i wykorzystanie energii. oddzielna produkcja prądu elektrycznego i energii cieplnej 100 % 57 % elektrownia węglowa ƞ = 38 % porównanie systemów produkcja prądu elektrycznego i energii cieplnej w bloku kogeneracyjnym 55 % efektywność 87 % 157 % wkład energetyczny 100 % standardowy kocioł grzewczy ƞ = 90 % 6 % 2 % strat przesyłowych energii 70 % straty 13 % zapotrzebowanie na energię pierwotną produkcja oddzielna 36 % 51 % zdecentralizowany blok kogeneracyjny zasilany gazem ziemnym blok kogeneracyjny elektrociepłowniczy oszczędność 36% 100 % Bloki kogeneracyjne (BHKW) PowerBloc korzystają ze skojarzonej gospodarki energetycznej, w celu wyprodukowania zarówno prądu elektrycznego, jak i ciepła użytkowego. Ma to miejsce jak najbliżej odbiorcy ciepła. Dzięki temu występuje bardzo wysoki stopień wykorzystania energii pierwotnej do 90%. Konwencjonalne elektrownie, np. duże elektrownie gazowe osiągają w porównaniu do tego stopień wykorzystania energii pierwotnej wynoszący tylko 30-50%, ponieważ duża część energii jest tracona jako ciepło odlotowe. W bloku kogeneracyjnym takie ciepło odlotowe jest wykorzystywane, na przykład jako energia grzewcza, do podgrzewania wody lub jako ciepło procesowe w zakładach przemysłowych. Wyprodukowany prąd elektryczny jest użytkowany we własnym budynku lub odprowadzany do sieci publicznej, jeśli dostawca energii za niego zapłaci. Zmniejszenie emisji przy wykorzystaniu gazu ziemnego w bloku kogeneracyjnym w porównaniu do oddzielnej produkcji prądu elektrycznego i ciepła na bazie węgla kamiennego i oleju opałowego pył 99 % dwutlenek siarki SO2 98,5 % tlenek azotu NOx 29 % dwutlenek węgla CO2 58 % Produkcja na indywidualne zamówienie, dostawa w postaci gotowej do instalacji Bloki kogeneracyjne Hoval to modularne, kompletne instalacje, które są odpowiednio dostosowywane do jednostkowych wymogów danego projektu i do rodzaju paliwa. W jednej, kompaktowej, wytrzymałej obudowie umieszczone są wszystkie agregaty. Instalacje są dostarczane w postaci gotowej do podłączenia, a na życzenie są instalowane przez fachowców z Hoval. Sprawdzona i nieszkodliwa dla środowiska technologia Dzięki wysokiemu wskaźnikowi efektywności bloki kogeneracyjne Hoval przynoszą oszczędność energii. Lepsze wykorzystanie zasobów oznacza także znaczącą redukcję emisji substancji szkodliwych i CO 2. Zasilany gazem ziemnym blok kogeneracyjny zmniejsza obciążenie środowiska o prawie 60% emisji CO 2. Instalacje Hoval można też eksploatować na bazie biogazu jako paliwa. Opłacalna lokata kapitału Bloki kogeneracyjne mogą wytwarzać duże zyski, o ile zostaną odpowiednio zaprojektowane i zaplanowane. W celu uzyskania maksymalnej wydajności eksploatacji eksperci z Hoval opracowują scenariusze z różnymi modelami i przygotowują szczegółowe, dostosowane do występujących warunków ramowych obliczenia rentowności inwestycji, stanowiące podstawę dla decydentów w danej sprawie. 3 3

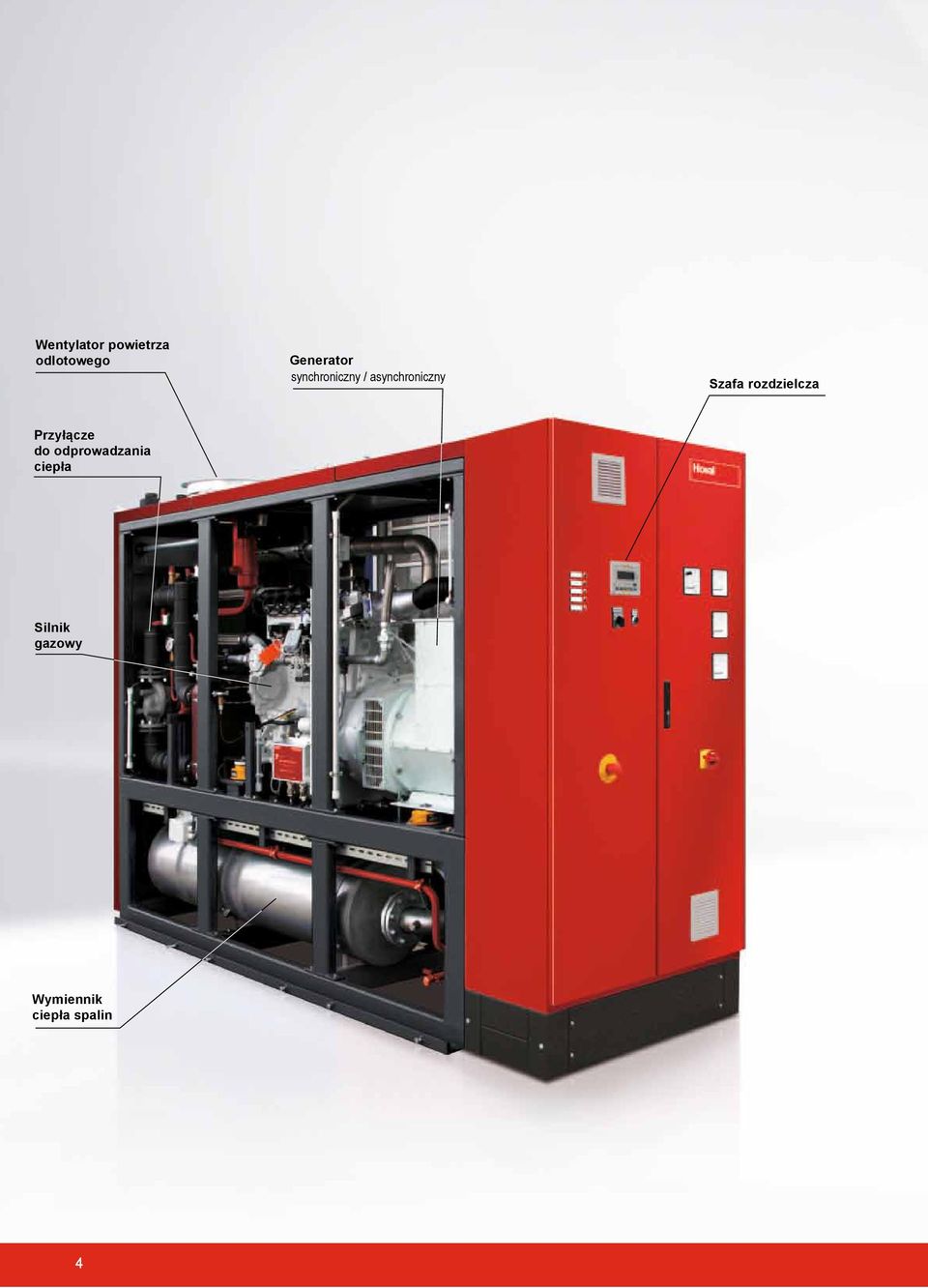

4 Wentylator powietrza odlotowego Generator synchroniczny / asynchroniczny Szafa rozdzielcza Przyłącze do odprowadzania ciepła Silnik gazowy Wymiennik ciepła spalin 4

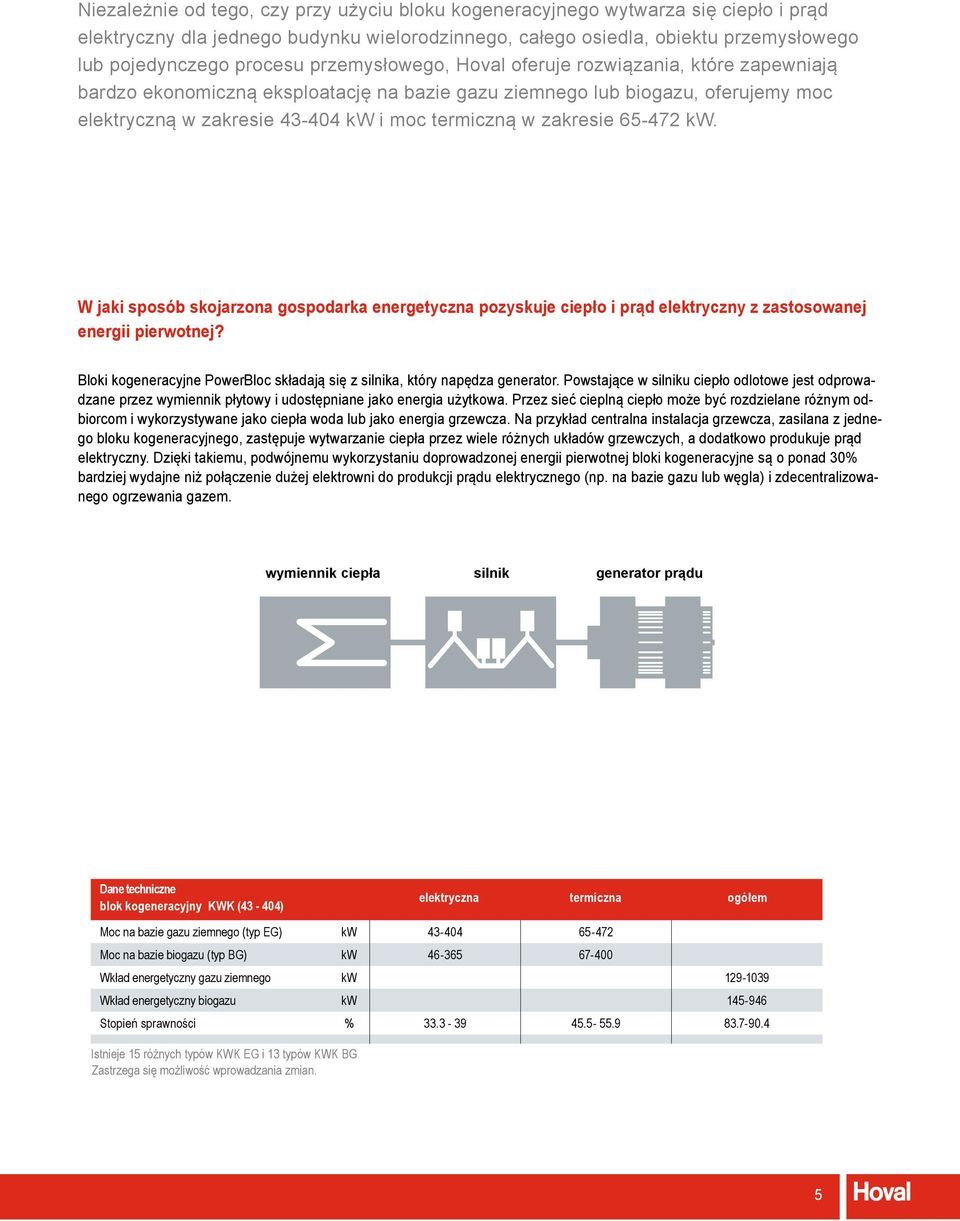

5 Niezależnie od tego, czy przy użyciu bloku kogeneracyjnego wytwarza się ciepło i prąd elektryczny dla jednego budynku wielorodzinnego, całego osiedla, obiektu przemysłowego lub pojedynczego procesu przemysłowego, Hoval oferuje rozwiązania, które zapewniają bardzo ekonomiczną eksploatację na bazie gazu ziemnego lub biogazu, oferujemy moc elektryczną w zakresie kw i moc termiczną w zakresie kw. W jaki sposób skojarzona gospodarka energetyczna pozyskuje ciepło i prąd elektryczny z zastosowanej energii pierwotnej? Bloki kogeneracyjne PowerBloc składają się z silnika, który napędza generator. Powstające w silniku ciepło odlotowe jest odprowadzane przez wymiennik płytowy i udostępniane jako energia użytkowa. Przez sieć cieplną ciepło może być rozdzielane różnym odbiorcom i wykorzystywane jako ciepła woda lub jako energia grzewcza. Na przykład centralna instalacja grzewcza, zasilana z jednego bloku kogeneracyjnego, zastępuje wytwarzanie ciepła przez wiele różnych układów grzewczych, a dodatkowo produkuje prąd elektryczny. Dzięki takiemu, podwójnemu wykorzystaniu doprowadzonej energii pierwotnej bloki kogeneracyjne są o ponad 30% bardziej wydajne niż połączenie dużej elektrowni do produkcji prądu elektrycznego (np. na bazie gazu lub węgla) i zdecentralizowanego ogrzewania gazem. wymiennik ciepła silnik generator prądu Dane techniczne blok kogeneracyjny KWK (43-404) elektryczna termiczna ogółem Moc na bazie gazu ziemnego (typ EG) kw Moc na bazie biogazu (typ BG) kw Wkład energetyczny gazu ziemnego kw Wkład energetyczny biogazu kw Stopień sprawności % Istnieje 15 różnych typów KWK EG i 13 typów KWK BG Zastrzega się możliwość wprowadzania zmian. 5

6 Technika systemowa Hoval. Kompleksowe rozwiązania na indywidualne zamówienie. Firma Hoval prowadzi szeroko zakrojoną działalność. Oprócz efektywnych i wydajnych instalacji do skojarzonej gospodarki energetycznej projektuje także wszystkie komponenty systemowe, konieczne do zapewnienia niezakłóconej realizacji procesów aż do danego odbiorcy energii. Kompetencje Hoval są bardzo rozległe i sięgają od generatorów ciepła na bazie gazu lub biogazu, przez stacje przesyłowe do rozprowadzania ciepła w obiekcie po podgrzewacze wody i zbiorniki buforowe energii. Dzięki temu rozwiązania Hoval są gwarancją optymalnego prowadzenia procesów, zwiększenia efektywności działania i redukcji nakładów od fazy planowania po wdrożenie danej inwestycji. Centrala energetyczna Blok kogeneracyjny Zdecentralizowany system energetyczny, który produkuje prąd elektryczny i ciepło odpowiednio do występującego zapotrzebowania. UltraGas ( D) Oszczędność miejsca i maksymalna ekonomiczność także w najwyższych klasach mocy. TransTherm Kompaktowa stacja rozdziału ciepła przesyłanego na odległość ze zintegrowanymi grupami armatur grzewczych Podgrzewacze do wody W asortymencie Hoval mieści się szeroka oferta podgrzewaczy do wody i zbiorników do buforowania wody. Sieć ciepła przesyłanego z bliska i na odległość w każdej chwili pod kontrolą Jednostki regulacyjne i komunikacyjne TopTronic com i TopTronic supervisor wykonują w złożonych sieciach przesyłu ciepła z bliska i na odległość nadrzędne zadania sterowania przy produkcji ciepła, w sieci rozdzielczej oraz u odbiorcy. Jednostka taka komunikuje się z jednostką regulacyjną bloku kogeneracyjnego oraz stacji przesyłu i rozdziału ciepła TransTherm. System optymalizuje też wkład energetyczny przy produkcji ciepła. Nadzoruje i reguluje sieć cieplną oraz przesył do systemu instalacji domowych. Oprócz tego na bieżąco przekazuje on wszystkie istotne dane eksploatacyjne, które są wyświetlane na ekranie i mogą być aktywnie przetwarzane. 6

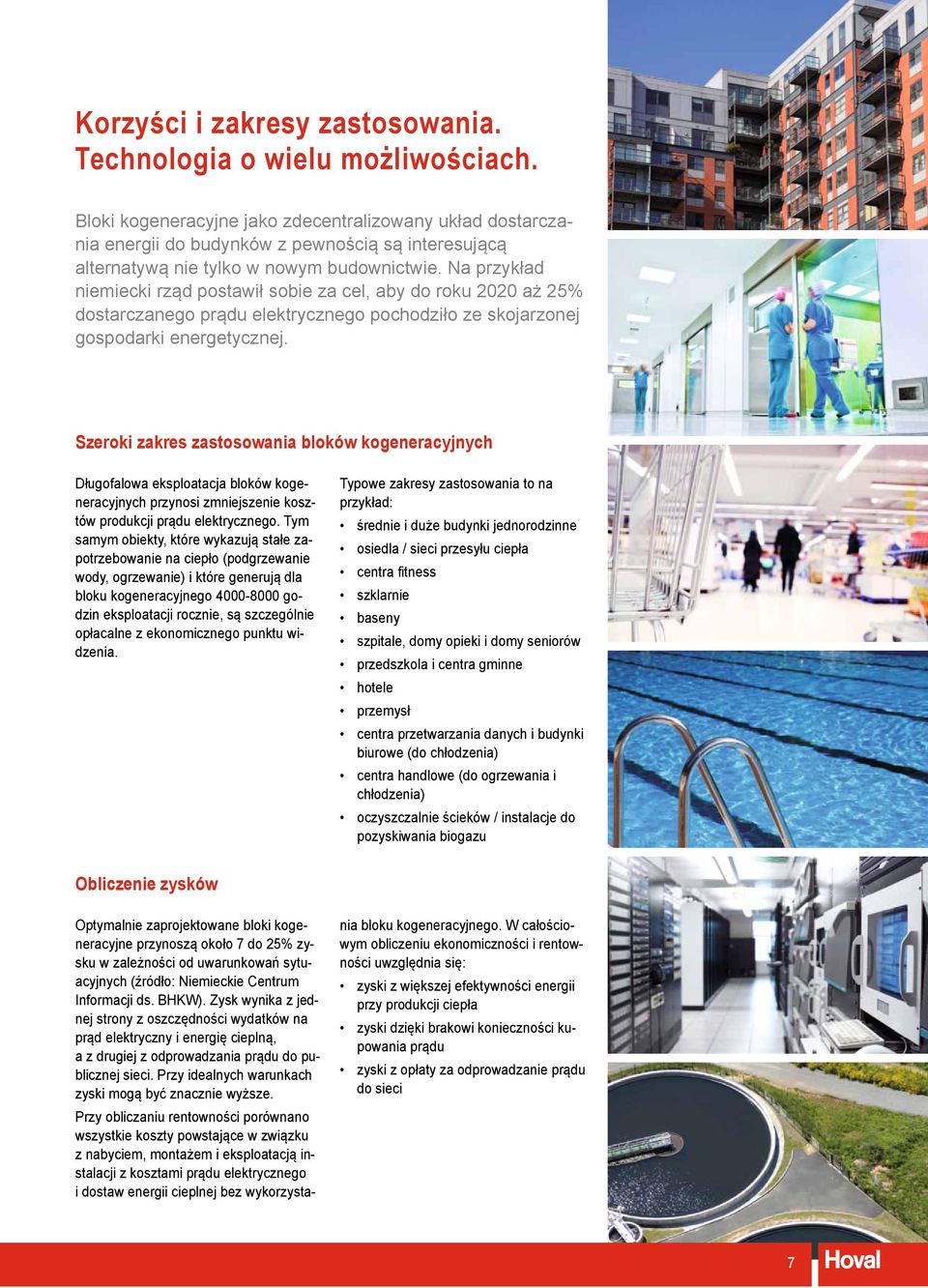

7 Korzyści i zakresy zastosowania. Technologia o wielu możliwościach. Bloki kogeneracyjne jako zdecentralizowany układ dostarczania energii do budynków z pewnością są interesującą alternatywą nie tylko w nowym budownictwie. Na przykład niemiecki rząd postawił sobie za cel, aby do roku 2020 aż 25% dostarczanego prądu elektrycznego pochodziło ze skojarzonej gospodarki energetycznej. Szeroki zakres zastosowania bloków kogeneracyjnych Długofalowa eksploatacja bloków kogeneracyjnych przynosi zmniejszenie kosztów produkcji prądu elektrycznego. Tym samym obiekty, które wykazują stałe zapotrzebowanie na ciepło (podgrzewanie wody, ogrzewanie) i które generują dla bloku kogeneracyjnego godzin eksploatacji rocznie, są szczególnie opłacalne z ekonomicznego punktu widzenia. Typowe zakresy zastosowania to na przykład: średnie i duże budynki jednorodzinne osiedla / sieci przesyłu ciepła centra fitness szklarnie baseny szpitale, domy opieki i domy seniorów przedszkola i centra gminne hotele przemysł centra przetwarzania danych i budynki biurowe (do chłodzenia) centra handlowe (do ogrzewania i chłodzenia) oczyszczalnie ścieków / instalacje do pozyskiwania biogazu Obliczenie zysków Optymalnie zaprojektowane bloki kogeneracyjne przynoszą około 7 do 25% zysku w zależności od uwarunkowań sytuacyjnych (źródło: Niemieckie Centrum Informacji ds. BHKW). Zysk wynika z jednej strony z oszczędności wydatków na prąd elektryczny i energię cieplną, a z drugiej z odprowadzania prądu do publicznej sieci. Przy idealnych warunkach zyski mogą być znacznie wyższe. Przy obliczaniu rentowności porównano wszystkie koszty powstające w związku z nabyciem, montażem i eksploatacją instalacji z kosztami prądu elektrycznego i dostaw energii cieplnej bez wykorzystania bloku kogeneracyjnego. W całościowym obliczeniu ekonomiczności i rentowności uwzględnia się: zyski z większej efektywności energii przy produkcji ciepła zyski dzięki brakowi konieczności kupowania prądu zyski z opłaty za odprowadzanie prądu do sieci 7

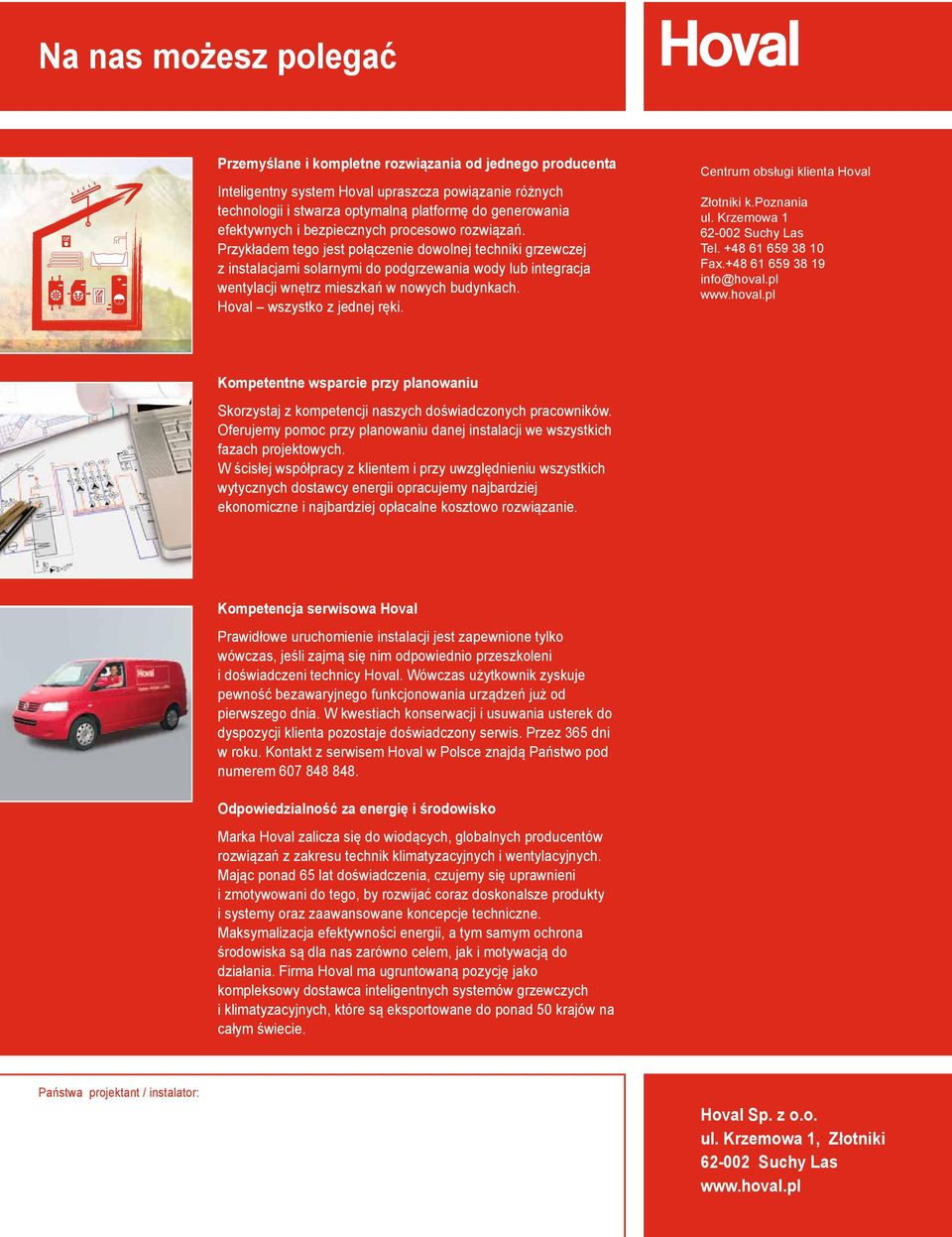

8 Na nas możesz polegać Przemyślane i kompletne rozwiązania od jednego producenta Inteligentny system Hoval upraszcza powiązanie różnych technologii i stwarza optymalną platformę do generowania efektywnych i bezpiecznych procesowo rozwiązań. Przykładem tego jest połączenie dowolnej techniki grzewczej z instalacjami solarnymi do podgrzewania wody lub integracja wentylacji wnętrz mieszkań w nowych budynkach. Hoval wszystko z jednej ręki. Centrum obsługi klienta Hoval Złotniki k.poznania ul. Krzemowa Suchy Las Tel Fax info@hoval.pl Kompetentne wsparcie przy planowaniu Skorzystaj z kompetencji naszych doświadczonych pracowników. Oferujemy pomoc przy planowaniu danej instalacji we wszystkich fazach projektowych. W ścisłej współpracy z klientem i przy uwzględnieniu wszystkich wytycznych dostawcy energii opracujemy najbardziej ekonomiczne i najbardziej opłacalne kosztowo rozwiązanie. Kompetencja serwisowa Hoval Prawidłowe uruchomienie instalacji jest zapewnione tylko wówczas, jeśli zajmą się nim odpowiednio przeszkoleni i doświadczeni technicy Hoval. Wówczas użytkownik zyskuje pewność bezawaryjnego funkcjonowania urządzeń już od pierwszego dnia. W kwestiach konserwacji i usuwania usterek do dyspozycji klienta pozostaje doświadczony serwis. Przez 365 dni w roku. Kontakt z serwisem Hoval w Polsce znajdą Państwo pod numerem Odpowiedzialność za energię i środowisko Marka Hoval zalicza się do wiodących, globalnych producentów rozwiązań z zakresu technik klimatyzacyjnych i wentylacyjnych. Mając ponad 65 lat doświadczenia, czujemy się uprawnieni i zmotywowani do tego, by rozwijać coraz doskonalsze produkty i systemy oraz zaawansowane koncepcje techniczne. Maksymalizacja efektywności energii, a tym samym ochrona środowiska są dla nas zarówno celem, jak i motywacją do działania. Firma Hoval ma ugruntowaną pozycję jako kompleksowy dostawca inteligentnych systemów grzewczych i klimatyzacyjnych, które są eksportowane do ponad 50 krajów na całym świecie. Państwa projektant / instalator: Hoval Sp. z o.o. ul. Krzemowa 1, Złotniki Suchy Las
