1 STIGA PARK DIESEL DIESEL 4WD ISTRUZIONI PER L USO INSTRUCCIONES DE USO INSTRUÇõES DE UTILIZAÇÃO INSTRUKCJA OBS UGI»HC P K»fl œoà «Œ EÀfl NÁVOD K POU ITÍ HASZNÁLATI UTASÍTÁS NAVODILA ZA UPORABO IT... 7 ES...18 PT...29 PL...40 RU...51 CZ..63 HU..74 SL

2 1 S T 2 P Q 3 A B D E F 4 M G N O 4WD H I J K L C 5 K G 2WD H I J 6 2WD R 2

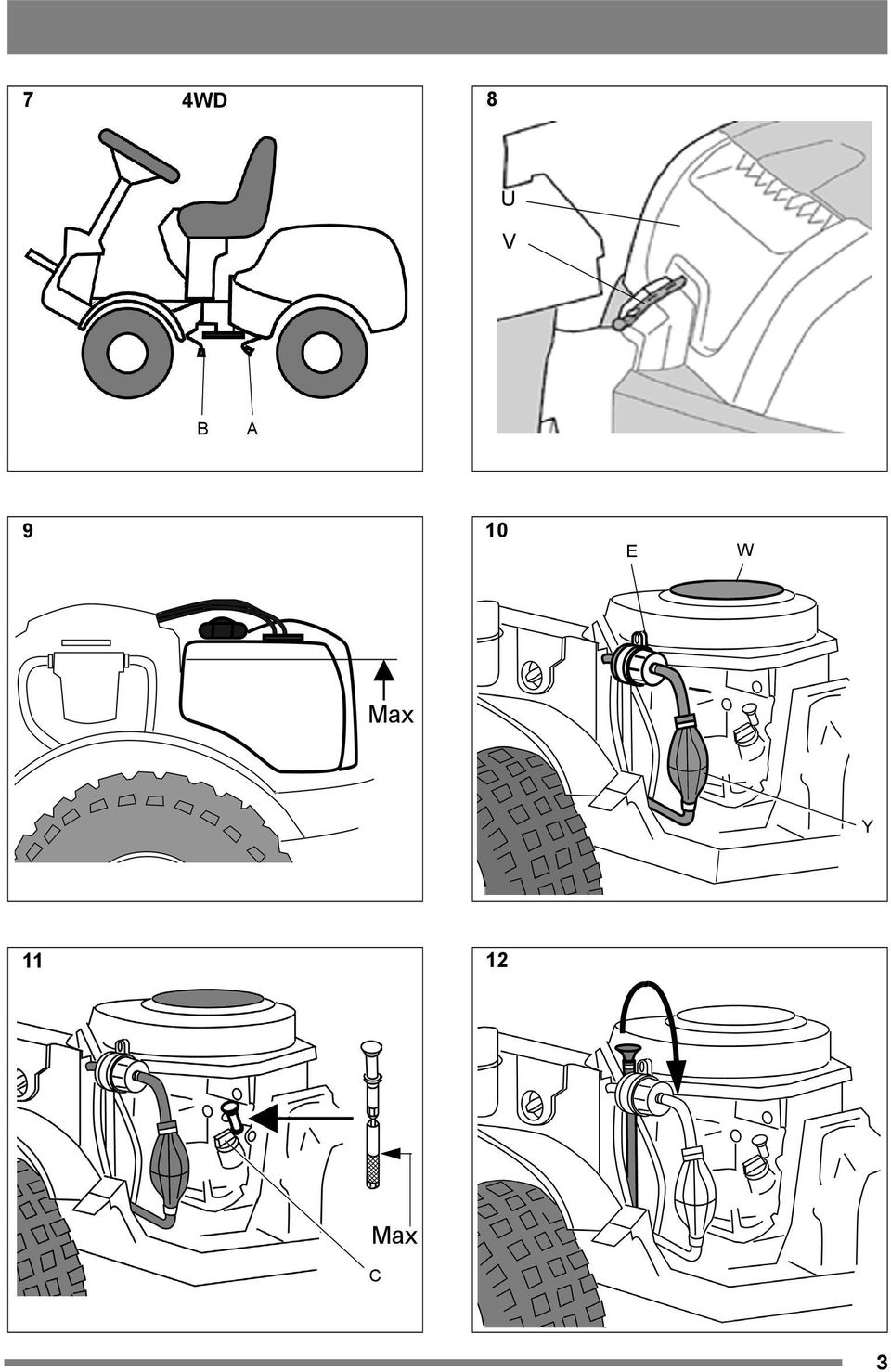

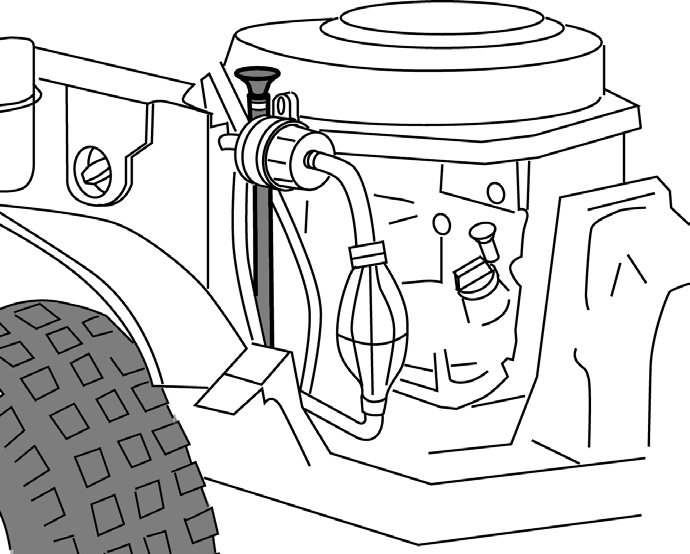

3 7 4WD 8 U V B A 9 10 E W Max Y Max C 3

4 13 C B C A 14 D F P V 4

5 I J G H 5

6 WD 30 2WD 6

7 PL POLSKI 1 INFORMACJE OGÓLNE Ten symbol oznacza OSTRZEŻENIE. Niedokładne stosowanie się do instrukcji może prowadzić do poważnych obrażeń ciała i/lub uszkodzenia mienia. Przed uruchomieniem maszyny należy dokładnie zapoznać się z niniejszą instrukcją obsługi oraz załączoną broszurą INSTRUKCJA BEZPIECZEŃSTWA. 1.1 Symbole Na maszynie znajdują się następujące symbole. Ich zadaniem jest przypominanie o zachowaniu ostrożności i uwagi podczas jej używania i konserwacji. Znaczenie symboli: Ostrzeżenie! Przed rozpoczęciem użytkowania maszyny należy zapoznać się z instrukcją obsługi i instrukcją bezpieczeństwa. Ostrzeżenie! Uważać na wyrzucane przedmioty. Przy maszynie powinien znajdować się tylko operator. Ostrzeżenie! Zawsze nosić ochraniacze słuchu. Ostrzeżenie! Maszyna nie jest przeznaczona do poruszania się po drogach publicznych. Ostrzeżenie! Nie wolno prowadzić maszyny z oryginalnym wyposażeniem dodatkowym po pochyłościach o stopniu nachylenia przekraczającym 10ş. Ostrzeżenie! Istnieje ryzyko obrażeń kończyn. Trzymać dłonie i stopy z dala od przegubu sterowniczego. Ostrzeżenie! Istnieje ryzyko oparzeń. Nie dotykać tłumika/katalizatora. 1.2 Oznaczenia Rysunki Rysunki w niniejszej instrukcji zostały kolejno ponumerowane: 1, 2, 3, itp. Komponenty przedstawione na rysunkach zostały oznaczone literami A, B, C, itp. Oznaczenie komponentu C na rysunku 2 to: 2:C Sekcje Sekcje w niniejszej instrukcji zostały ponumerowane zgodnie z następującym przykładem: Ogólna kontrola bezpieczeństwa to podpunkt w sekcji 1.3 Kontrole bezpieczeństwa i znajduje się właśnie w tej sekcji. Odwołując się do sekcji zwykle podawany jest tylko jej numer. Przykład: Patrz OPIS 2.1 Napęd WD Maszyna posiada napęd na tylne koła. Tylna oś jest wyposażona w przekładnię hydrostatyczną o bezstopniowych przełożeniach do jazdy naprzód i wstecz. Tylna oś jest również wyposażona w dyferencjał ułatwiający skręcanie. Mocowane z przodu narzędzia są napędzane paskami napędowymi WD Maszyna posiada napęd na 4 koła. Moc z silnika do kół napędowych przekazywana jest hydraulicznie. Silnik napędza pompę olejową, która pompuje olej do napędu tylnej i przedniej osi. Przednia i tylna oś połączone są szeregowo, w wyniku czego przednie i tylne koła obracają się z taką samą prędkością. Aby ułatwić skręcanie, obie osie wyposażono w dyferencjał. Montowane z przodu wyposażenie dodatkowe napędzane jest paskami napędowymi. 2.2 Kierowanie Maszyna jest przegubowa. Oznacza to, że podwozie zostało podzielone na odcinek przedni i tylny, które mogą skręcać się względem siebie. Dzięki sterowaniu przegubowemu maszyna może pracować przy drzewach i innych przedmiotach z bardzo małym promieniem skrętu. 2.3 System bezpieczeństwa Maszyna została wyposażona w elektryczny system bezpieczeństwa. System ten przerywa określone czynności, które mogą stwarzać zagrożenie w postaci nieprawidłowych manewrów. Na przykład nie można uruchomić silnika, jeśli wciśnięty jest pedał sprzęgła-hamulca postojowego. Działanie systemu bezpieczeństwa należy sprawdzać przed każdym użyciem maszyny. 40

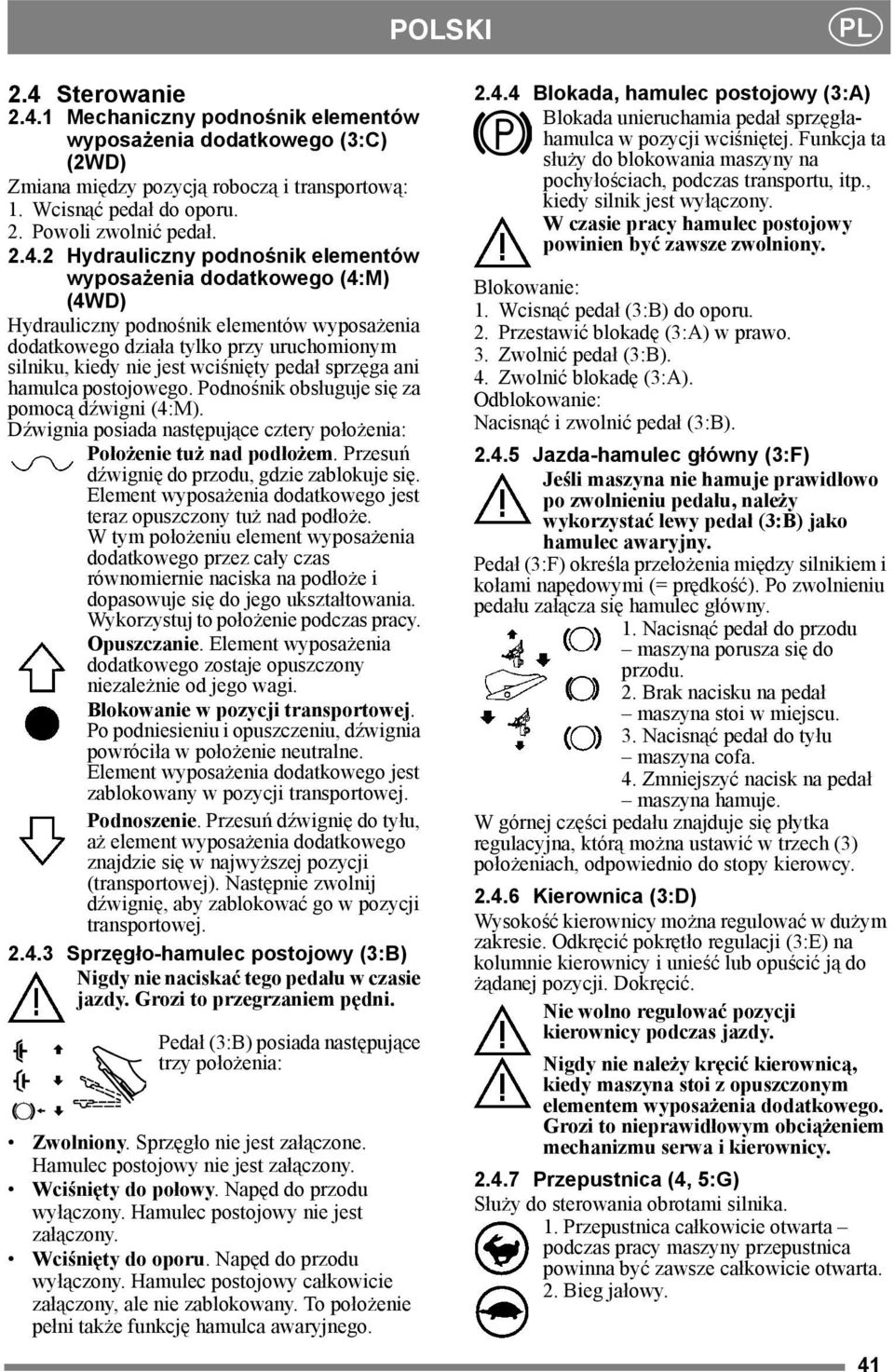

8 POLSKI PL 2.4 Sterowanie Mechaniczny podnośnik elementów wyposażenia dodatkowego (3:C) (2WD) Zmiana między pozycją roboczą i transportową: 1. Wcisnąć pedał do oporu. 2. Powoli zwolnić pedał Hydrauliczny podnośnik elementów wyposażenia dodatkowego (4:M) (4WD) Hydrauliczny podnośnik elementów wyposażenia dodatkowego działa tylko przy uruchomionym silniku, kiedy nie jest wciśnięty pedał sprzęga ani hamulca postojowego. Podnośnik obsługuje się za pomocą dźwigni (4:M). Dźwignia posiada następujące cztery położenia: Położenie tuż nad podłożem. Przesuń dźwignię do przodu, gdzie zablokuje się. Element wyposażenia dodatkowego jest teraz opuszczony tuż nad podłoże. W tym położeniu element wyposażenia dodatkowego przez cały czas równomiernie naciska na podłoże i dopasowuje się do jego ukształtowania. Wykorzystuj to położenie podczas pracy. Opuszczanie. Element wyposażenia dodatkowego zostaje opuszczony niezależnie od jego wagi. Blokowanie w pozycji transportowej. Po podniesieniu i opuszczeniu, dźwignia powróciła w położenie neutralne. Element wyposażenia dodatkowego jest zablokowany w pozycji transportowej. Podnoszenie. Przesuń dźwignię do tyłu, aż element wyposażenia dodatkowego znajdzie się w najwyższej pozycji (transportowej). Następnie zwolnij dźwignię, aby zablokować go w pozycji transportowej Sprzęgło-hamulec postojowy (3:B) Nigdy nie naciskać tego pedału w czasie jazdy. Grozi to przegrzaniem pędni. Pedał (3:B) posiada następujące trzy położenia: Zwolniony. Sprzęgło nie jest załączone. Hamulec postojowy nie jest załączony. Wciśnięty do połowy. Napęd do przodu wyłączony. Hamulec postojowy nie jest załączony. Wciśnięty do oporu. Napęd do przodu wyłączony. Hamulec postojowy całkowicie załączony, ale nie zablokowany. To położenie pełni także funkcję hamulca awaryjnego Blokada, hamulec postojowy (3:A) Blokada unieruchamia pedał sprzęgłahamulca w pozycji wciśniętej. Funkcja ta służy do blokowania maszyny na pochyłościach, podczas transportu, itp., kiedy silnik jest wyłączony. W czasie pracy hamulec postojowy powinien być zawsze zwolniony. Blokowanie: 1. Wcisnąć pedał (3:B) do oporu. 2. Przestawić blokadę (3:A) w prawo. 3. Zwolnić pedał (3:B). 4. Zwolnić blokadę (3:A). Odblokowanie: Nacisnąć i zwolnić pedał (3:B) Jazda-hamulec główny (3:F) Jeśli maszyna nie hamuje prawidłowo po zwolnieniu pedału, należy wykorzystać lewy pedał (3:B) jako hamulec awaryjny. Pedał (3:F) określa przełożenia między silnikiem i kołami napędowymi (= prędkość). Po zwolnieniu pedału załącza się hamulec główny. 1. Nacisnąć pedał do przodu maszyna porusza się do przodu. 2. Brak nacisku na pedał maszyna stoi w miejscu. 3. Nacisnąć pedał do tyłu maszyna cofa. 4. Zmniejszyć nacisk na pedał maszyna hamuje. W górnej części pedału znajduje się płytka regulacyjna, którą można ustawić w trzech (3) położeniach, odpowiednio do stopy kierowcy Kierownica (3:D) Wysokość kierownicy można regulować w dużym zakresie. Odkręcić pokrętło regulacji (3:E) na kolumnie kierownicy i unieść lub opuścić ją do żądanej pozycji. Dokręcić. Nie wolno regulować pozycji kierownicy podczas jazdy. Nigdy nie należy kręcić kierownicą, kiedy maszyna stoi z opuszczonym elementem wyposażenia dodatkowego. Grozi to nieprawidłowym obciążeniem mechanizmu serwa i kierownicy Przepustnica (4, 5:G) Służy do sterowania obrotami silnika. 1. Przepustnica całkowicie otwarta podczas pracy maszyny przepustnica powinna być zawsze całkowicie otwarta. 2. Bieg jałowy. 41

9 PL POLSKI Reflektor (4, 5:H) Włącznik wyciągany do włączania i wyłączania reflektorów Stacyjka (4, 5:I) Stacyjka używana jest do uruchamiania/ zatrzymywania silnika. Możliwe są 3 pozycje: 1. Pozycja "Stop" silnik jest wyłączony. Można wyjąć kluczyk. 2. Pozycja robocza 3. Pozycja "Start" przekręcenie kluczyka w pozycję "Start" spowoduje elektryczne uruchomienie silnika. Po uruchomieniu silnika kluczyk powinien powrócić do pozycji roboczej 2. UWAGA! Jeśli z jakiegoś powodu trzeba będzie zatrzymać silnik, nie będzie można przekręcić kluczyka bezpośrenio do pozycji 3 z powodu mechanicznej blokady stacyjki. W celu uruchomienia silnika należy przekręcić kluczyk z powrotem w pozycję 1, a następnie w pozycje 2 i Wał poboru mocy (4:K) (4WD) Przełącznik do włączania/wyłączania elektromagnetycznego wału poboru mocy do obsługi elementów wyposażenia montowanych z przodu maszyny. Dostępne są dwa położenia: 1. Nacisnąć przednią część przełącznika wał poboru mocy zostanie włączony. Symbol zaświeci się. 2. Nacisnąć tylną część przełącznika wał poboru mocy zostanie wyłączony Wał poboru mocy (4, 5:K) Dźwignia do włączania lub wyłączania poboru mocy do obsługi wyposażenia zamontowanego z przodu maszyny. Wyróżniamy dwie pozycje: 1. Dźwignia w pozycji wysuniętej pobór mocy jest wyłączony. 2. Dźwignia w pozycji cofniętej pobór mocy jest włączony Licznik godzin (2:P) Wskazuje liczbę przepracowanych godzin. Działa tylko przy włączonym silniku Tempomat (4:N) (4WD) Przełącznik do uruchamiania tempomatu. Tempomat blokuje pedał (3:F) w żądanej pozycji. 1. Wciskać pedał (3:F) do chwili uzyskania żądanej prędkości. Następnie nacisnąć przednią część przełącznika, aby uruchomić tempomat. Symbol zaświeci się. 2. Tempomat wyłącza się zwalniając pedał (3:B) lub naciskając tylną część przełącznika Regulacja wysokości koszenia (5, 6:J) Maszyna wyposażona jest w elektryczną regulację wysokości koszenia platformy koszącej. Przełącznik służy do płynnej regulacji wysokości koszenia. Platforma kosząca jest podłączona do kontaktu (2:Q) Tylne grabie (4:L) (4WD) Maszyna została wyposażona w elektryczną regulację tylnych grabii (dostępnych jako wyposażenie dodatkowe). Przełącznik służy do unoszenia i opuszczania tylnych grabii. Kable do podłączenia tylnych grabii znajdują się z tyłu maszyny, na lewo od górnej części zderzaka. (4WD jest przystosowany do tylnych grabii, kable zostały wyprowadzone) Piaskarka (4:O) (4WD) Maszyna została wyposażona w elektryczną regulację piaskarki (wyposażenie dodatkowe). 12V Przełącznik służy do uruchamiania i wyłączania piaskarki. Kable do podłączenia piaskarki znajdują się z tyłu maszyny Dźwignia zwalniania sprzęgła Dźwignia służąca do wysprzęglania przekładni bezstopniowej. Model 2WD jest wyposażony w dźwignię podłączoną do tylnej osi. Patrz (6:R). Model 4WD jest wyposażony w dwie dźwignie, podłączone do tylnej (7:A) i przedniej (7:B). Dźwigni wysprzęglającej nigdy nie wolno ustawiać między położeniem zewnętrznym i wewnętrznym. Spowoduje to przegrzanie i uszkodzi przekładnię. Dźwignie te umożliwiają ręczne przesuwanie maszyny bez pomocy silnika. Dostępne są dwa położenia: 1. Dźwignia w pozycji wewnętrznej przekładnia załączona do normalnej pracy. 42

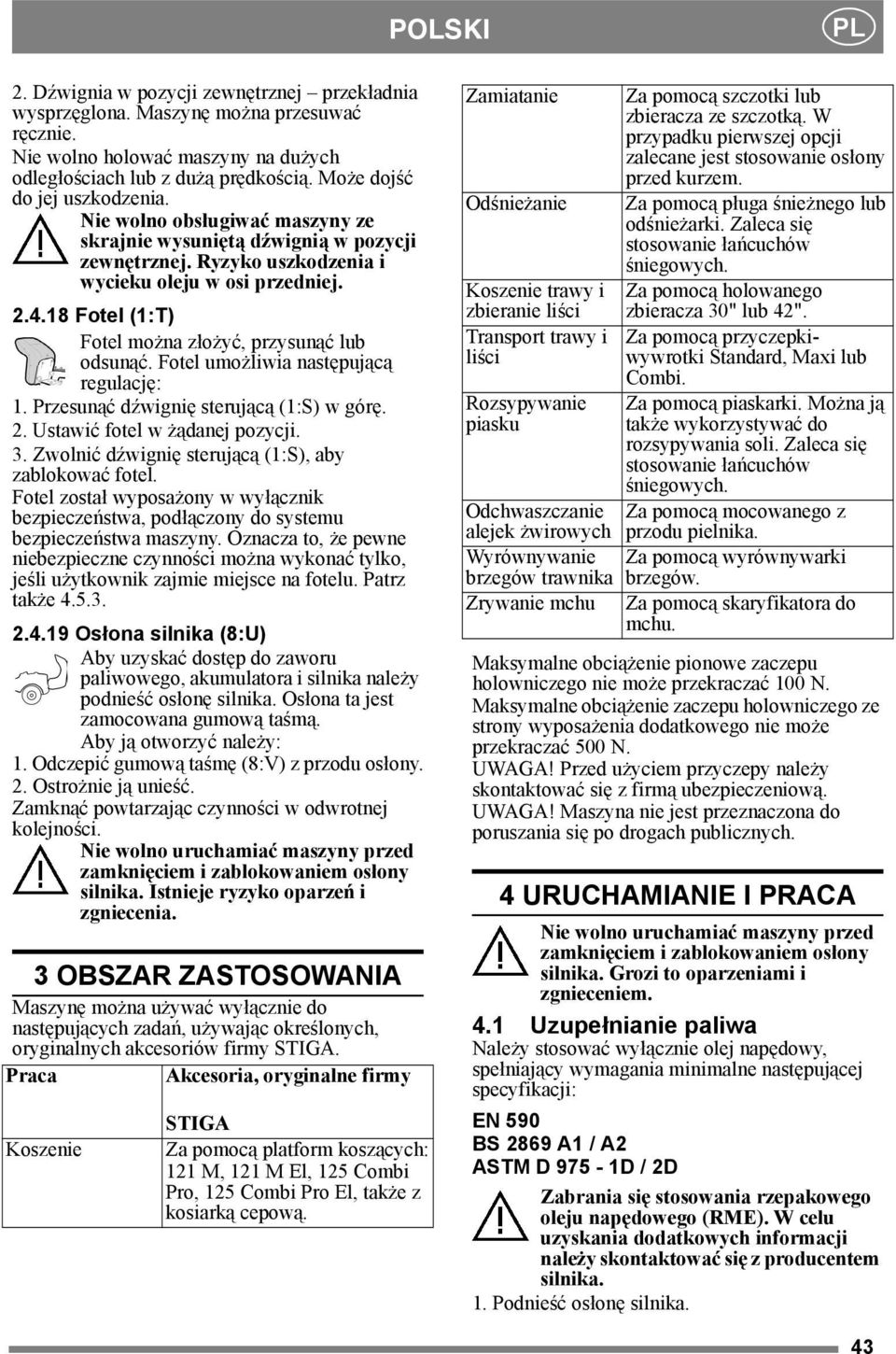

10 POLSKI PL 2. Dźwignia w pozycji zewnętrznej przekładnia wysprzęglona. Maszynę można przesuwać ręcznie. Nie wolno holować maszyny na dużych odległościach lub z dużą prędkością. Może dojść do jej uszkodzenia. Nie wolno obsługiwać maszyny ze skrajnie wysuniętą dźwignią w pozycji zewnętrznej. Ryzyko uszkodzenia i wycieku oleju w osi przedniej Fotel (1:T) Fotel można złożyć, przysunąć lub odsunąć. Fotel umożliwia następującą regulację: 1. Przesunąć dźwignię sterującą (1:S) w górę. 2. Ustawić fotel w żądanej pozycji. 3. Zwolnić dźwignię sterującą (1:S), aby zablokować fotel. Fotel został wyposażony w wyłącznik bezpieczeństwa, podłączony do systemu bezpieczeństwa maszyny. Oznacza to, że pewne niebezpieczne czynności można wykonać tylko, jeśli użytkownik zajmie miejsce na fotelu. Patrz także Osłona silnika (8:U) Aby uzyskać dostęp do zaworu paliwowego, akumulatora i silnika należy podnieść osłonę silnika. Osłona ta jest zamocowana gumową taśmą. Aby ją otworzyć należy: 1. Odczepić gumową taśmę (8:V) z przodu osłony. 2. Ostrożnie ją unieść. Zamknąć powtarzając czynności w odwrotnej kolejności. Nie wolno uruchamiać maszyny przed zamknięciem i zablokowaniem osłony silnika. Istnieje ryzyko oparzeń i zgniecenia. 3 OBSZAR ZASTOSOWANIA Maszynę można używać wyłącznie do następujących zadań, używając określonych, oryginalnych akcesoriów firmy STIGA. Praca Akcesoria, oryginalne firmy Koszenie STIGA Za pomocą platform koszących: 121 M, 121 M El, 125 Combi Pro, 125 Combi Pro El, także z kosiarką cepową. Zamiatanie Odśnieżanie Koszenie trawy i zbieranie liści Transport trawy i liści Rozsypywanie piasku Odchwaszczanie alejek żwirowych Wyrównywanie brzegów trawnika Zrywanie mchu Za pomocą szczotki lub zbieracza ze szczotką. W przypadku pierwszej opcji zalecane jest stosowanie osłony przed kurzem. Za pomocą pługa śnieżnego lub odśnieżarki. Zaleca się stosowanie łańcuchów śniegowych. Za pomocą holowanego zbieracza 30" lub 42". Za pomocą przyczepkiwywrotki Standard, Maxi lub Combi. Za pomocą piaskarki. Można ją także wykorzystywać do rozsypywania soli. Zaleca się stosowanie łańcuchów śniegowych. Za pomocą mocowanego z przodu pielnika. Za pomocą wyrównywarki brzegów. Za pomocą skaryfikatora do mchu. Maksymalne obciążenie pionowe zaczepu holowniczego nie może przekraczać 100 N. Maksymalne obciążenie zaczepu holowniczego ze strony wyposażenia dodatkowego nie może przekraczać 500 N. UWAGA! Przed użyciem przyczepy należy skontaktować się z firmą ubezpieczeniową. UWAGA! Maszyna nie jest przeznaczona do poruszania się po drogach publicznych. 4 URUCHAMIANIE I PRACA Nie wolno uruchamiać maszyny przed zamknięciem i zablokowaniem osłony silnika. Grozi to oparzeniami i zgnieceniem. 4.1 Uzupełnianie paliwa Należy stosować wyłącznie olej napędowy, spełniający wymagania minimalne następującej specyfikacji: EN 590 BS 2869 A1 / A2 ASTM D 975-1D / 2D Zabrania się stosowania rzepakowego oleju napędowego (RME). W celu uzyskania dodatkowych informacji należy skontaktować się z producentem silnika. 1. Podnieść osłonę silnika. 43

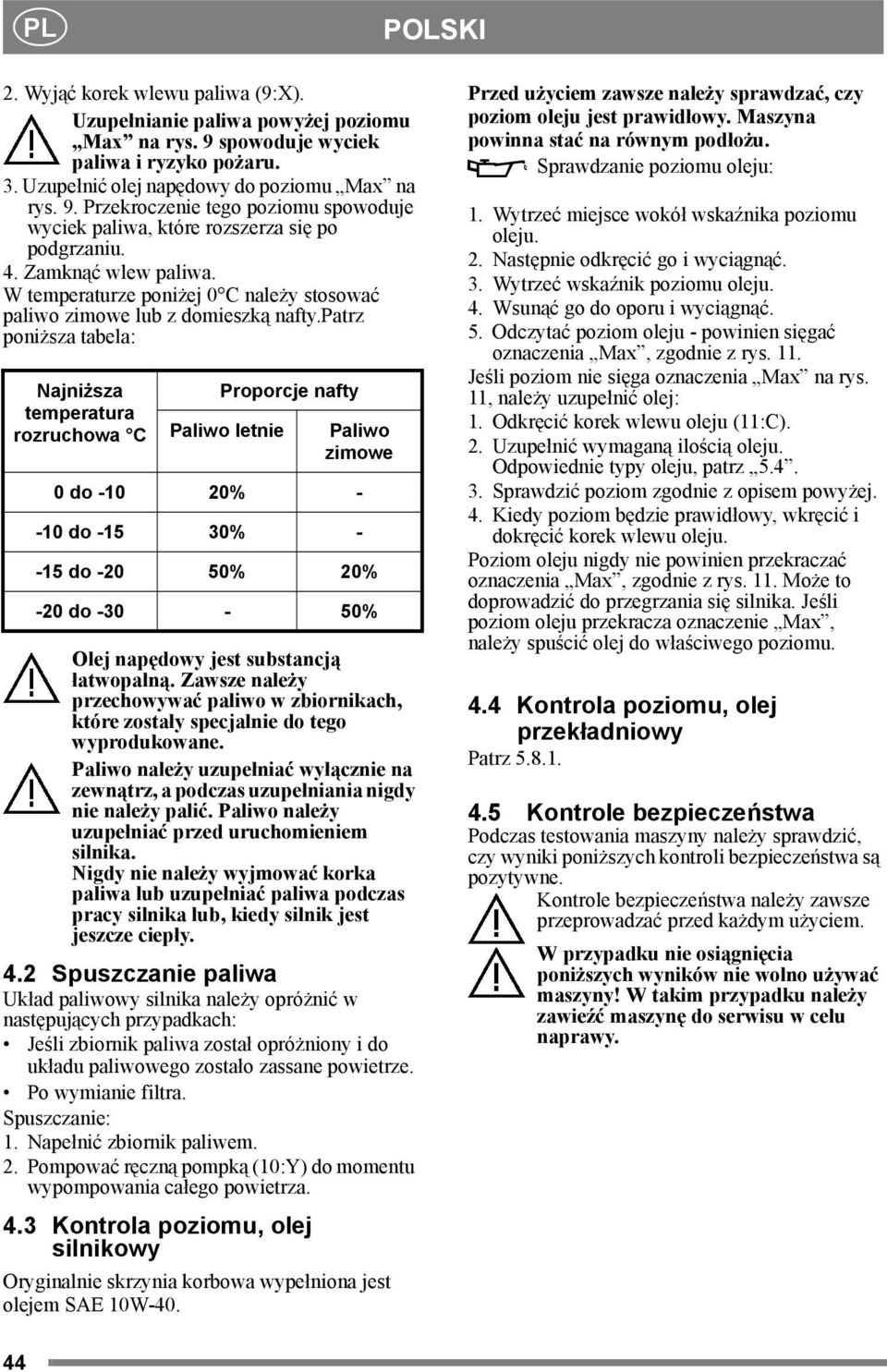

11 PL POLSKI 2. Wyjąć korek wlewu paliwa (9:X). Uzupełnianie paliwa powyżej poziomu Max na rys. 9 spowoduje wyciek paliwa i ryzyko pożaru. 3. Uzupełnić olej napędowy do poziomu Max na rys. 9. Przekroczenie tego poziomu spowoduje wyciek paliwa, które rozszerza się po podgrzaniu. 4. Zamknąć wlew paliwa. W temperaturze poniżej 0 C należy stosować paliwo zimowe lub z domieszką nafty.patrz poniższa tabela: Najniższa temperatura rozruchowa C Proporcje nafty Paliwo letnie Olej napędowy jest substancją łatwopalną. Zawsze należy przechowywać paliwo w zbiornikach, które zostały specjalnie do tego wyprodukowane. Paliwo należy uzupełniać wyłącznie na zewnątrz, a podczas uzupełniania nigdy nie należy palić. Paliwo należy uzupełniać przed uruchomieniem silnika. Nigdy nie należy wyjmować korka paliwa lub uzupełniać paliwa podczas pracy silnika lub, kiedy silnik jest jeszcze ciepły. 4.2 Spuszczanie paliwa Układ paliwowy silnika należy opróżnić w następujących przypadkach: Jeśli zbiornik paliwa został opróżniony i do układu paliwowego zostało zassane powietrze. Po wymianie filtra. Spuszczanie: 1. Napełnić zbiornik paliwem. 2. Pompować ręczną pompką (10:Y) do momentu wypompowania całego powietrza. 4.3 Kontrola poziomu, olej silnikowy Paliwo zimowe 0 do % do % do % 20% -20 do % Oryginalnie skrzynia korbowa wypełniona jest olejem SAE 10W-40. Przed użyciem zawsze należy sprawdzać, czy poziom oleju jest prawidłowy. Maszyna powinna stać na równym podłożu. Sprawdzanie poziomu oleju: 1. Wytrzeć miejsce wokół wskaźnika poziomu oleju. 2. Następnie odkręcić go i wyciągnąć. 3. Wytrzeć wskaźnik poziomu oleju. 4. Wsunąć go do oporu i wyciągnąć. 5. Odczytać poziom oleju - powinien sięgać oznaczenia Max, zgodnie z rys. 11. Jeśli poziom nie sięga oznaczenia Max na rys. 11, należy uzupełnić olej: 1. Odkręcić korek wlewu oleju (11:C). 2. Uzupełnić wymaganą ilością oleju. Odpowiednie typy oleju, patrz Sprawdzić poziom zgodnie z opisem powyżej. 4. Kiedy poziom będzie prawidłowy, wkręcić i dokręcić korek wlewu oleju. Poziom oleju nigdy nie powinien przekraczać oznaczenia Max, zgodnie z rys. 11. Może to doprowadzić do przegrzania się silnika. Jeśli poziom oleju przekracza oznaczenie Max, należy spuścić olej do właściwego poziomu. 4.4 Kontrola poziomu, olej przekładniowy Patrz Kontrole bezpieczeństwa Podczas testowania maszyny należy sprawdzić, czy wyniki poniższych kontroli bezpieczeństwa są pozytywne. Kontrole bezpieczeństwa należy zawsze przeprowadzać przed każdym użyciem. W przypadku nie osiągnięcia poniższych wyników nie wolno używać maszyny! W takim przypadku należy zawieźć maszynę do serwisu w celu naprawy. 44

12 POLSKI PL Ogólna kontrola bezpieczeństwa Zakres Przewody paliwowe i złącza. Przewody elektryczne. Wynik Brak nieszczelności. Cała izolacja w stanie nienaruszonym. Brak uszkodzeń mechanicznych. Układ wydechowy. Brak nieszczelności na złączach. Wszystkie śrubki dokręcone. Przewody olejowe Brak nieszczelności. Brak uszkodzeń Ogólna kontrola bezpieczeństwa Zakres Ruszyć maszyną naprzód/wstecz i zwolnić pedał jazdy-hamulca głównego. Jazda próbna Wynik Maszyna zatrzyma się. Brak nietypowych wibracji. Brak nietypowych dźwięków Elektryczna kontrola bezpieczeństwa Działanie systemu bezpieczeństwa należy sprawdzać przed każdym użyciem maszyny. Stan Czynność Wynik Pedał sprzęgłahamulca nie jest wciśnięty. Wał poboru mocy nie jest włączony. Spróbować uruchomić maszynę. Silnik nie uruchomi się. Pedał sprzęgłahamulca jest wciśnięty. Wał poboru mocy jest włączony. Silnik pracuje. Wał poboru mocy jest włączony. Tempomat jest włączony. (4WD) Tempomat jest włączony. (4WD) Kierowca wstaje z fotela. Kierowca wstaje z fotela. Silnik nie uruchomi się. Wał poboru mocy będzie wyłączony. Kierowca wstaje z Tempomat fotela. wyłączy się. Pedał sprzęgłahamulca jest wyłączy się. Tempomat wciśnięty. 4.6 Rozruch 1. Nie trzymać stopy na pedale gazu. 2. Ustawić cięgło gazu na całkowicie otwarte. 3. Wcisnąć pedał hamulca do oporu. 4. Przekręcić kluczyk zapłonu i uruchomić silnik. Silnik nie wymaga wstępnego rozgrzania. 5. Po uruchomieniu zimnego silnika nie należy nadmiernie obciążać maszyny, lecz pozwolić, żeby silnik popracował przez kilka minut. Umożliwi to rozgrzanie się oleju. Zawsze należy pracować przy silniku z cięgłem gazu całkowicie wyciągniętym. 4.7 Wspomaganie kierownicy (4WD) Wspomaganie kierownicy oznacza, że moc z układu hydraulicznego maszyny przenoszona jest do koła kierownicy. Funkcja ta znacznie ułatwia kierowanie maszyną, kiedy silnik pracuje z maksymalną prędkością (przepustnica całkowicie otwarta). Wraz z obniżeniem prędkości obrotowej silnika zmniejsza się wpływ serwo. 4.8 Wskazówki dotyczące obsługi Zawsze należy sprawdzać, czy w silniku znajduje się odpowiednia ilość oleju. Jest to szczególnie ważne podczas pracy na pochyłościach. Patrz 4.3. Zachować ostrożność podczas jazdy po pochyłościach. Podczas jazdy w dół lub w górę pochyłości należy unikać nagłego zatrzymywania się lub ruszania. Nigdy nie należy jeździć w poprzek pochyłości. Zawsze należy poruszać się z góry na dół lub z dołu pod górę. Nie wolno prowadzić maszyny w żadnym kierunku po pochyłościach o stopniu nachylenia przekraczającym 10ş. Poruszając się po pochyłościach oraz przy skręcaniu należy zredukować bieg, aby zachować panowanie nad maszyną i zmniejszyć ryzyko przewrócenia. Nie należy maksymalnie skręcać kierownicy podczas jazdy na najwyższym biegu przy przepustnicy całkowicie otwartej. Grodzi to przewróceniem się maszyny. Trzymać dłonie i palce z dala od przegubu sterowniczego i wspornika siedzenia. Istnieje ryzyko zgniecenia. Nigdy nie należy jeździć z otwartą osłoną silnika. 45

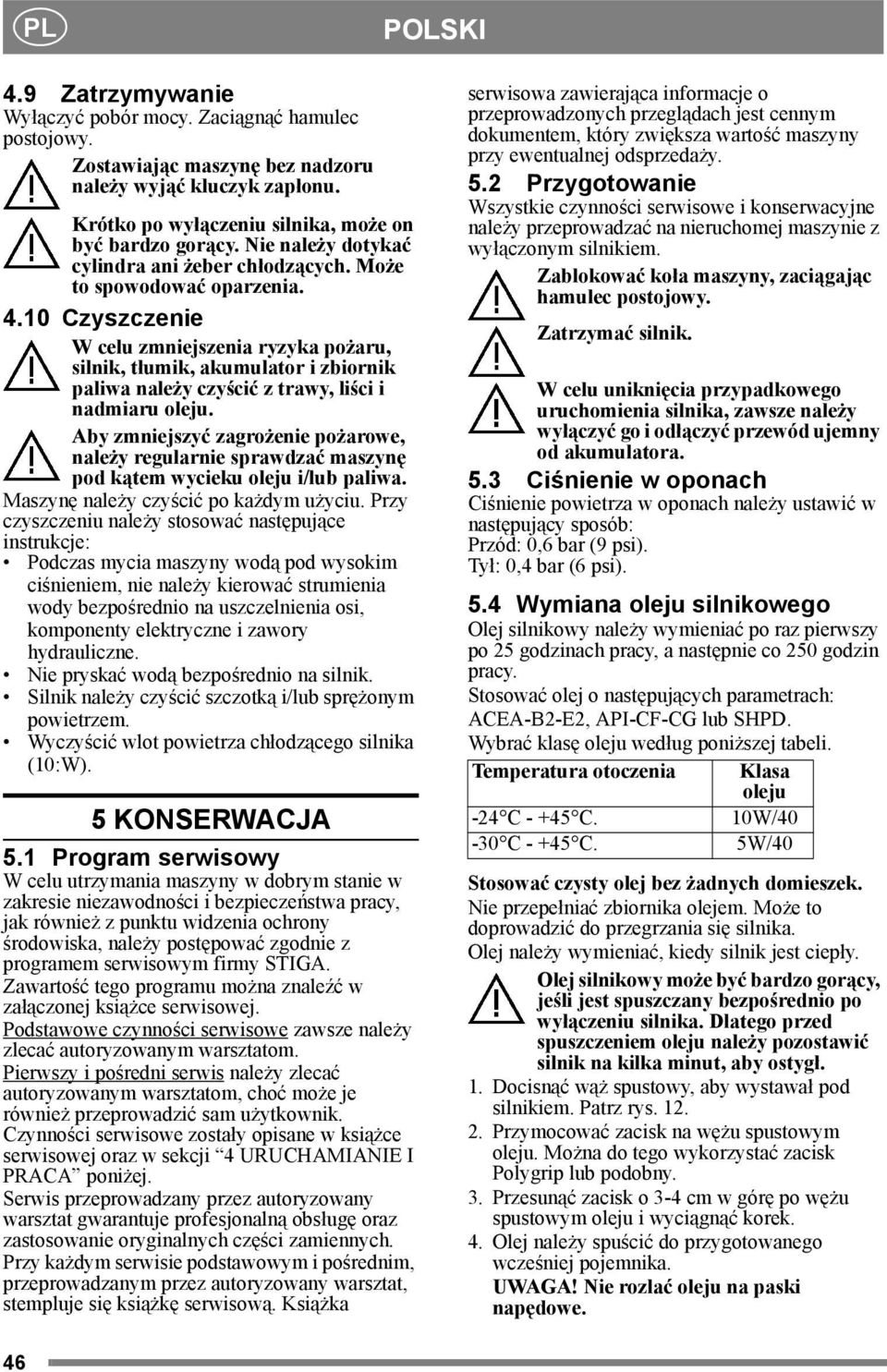

13 PL POLSKI 4.9 Zatrzymywanie Wyłączyć pobór mocy. Zaciągnąć hamulec postojowy. Zostawiając maszynę bez nadzoru należy wyjąć kluczyk zapłonu. Krótko po wyłączeniu silnika, może on być bardzo gorący. Nie należy dotykać cylindra ani żeber chłodzących. Może to spowodować oparzenia Czyszczenie W celu zmniejszenia ryzyka pożaru, silnik, tłumik, akumulator i zbiornik paliwa należy czyścić z trawy, liści i nadmiaru oleju. Aby zmniejszyć zagrożenie pożarowe, należy regularnie sprawdzać maszynę pod kątem wycieku oleju i/lub paliwa. Maszynę należy czyścić po każdym użyciu. Przy czyszczeniu należy stosować następujące instrukcje: Podczas mycia maszyny wodą pod wysokim ciśnieniem, nie należy kierować strumienia wody bezpośrednio na uszczelnienia osi, komponenty elektryczne i zawory hydrauliczne. Nie pryskać wodą bezpośrednio na silnik. Silnik należy czyścić szczotką i/lub sprężonym powietrzem. Wyczyścić wlot powietrza chłodzącego silnika (10:W). 5 KONSERWACJA 5.1 Program serwisowy W celu utrzymania maszyny w dobrym stanie w zakresie niezawodności i bezpieczeństwa pracy, jak również z punktu widzenia ochrony środowiska, należy postępować zgodnie z programem serwisowym firmy STIGA. Zawartość tego programu można znaleźć w załączonej książce serwisowej. Podstawowe czynności serwisowe zawsze należy zlecać autoryzowanym warsztatom. Pierwszy i pośredni serwis należy zlecać autoryzowanym warsztatom, choć może je również przeprowadzić sam użytkownik. Czynności serwisowe zostały opisane w książce serwisowej oraz w sekcji 4 URUCHAMIANIE I PRACA poniżej. Serwis przeprowadzany przez autoryzowany warsztat gwarantuje profesjonalną obsługę oraz zastosowanie oryginalnych części zamiennych. Przy każdym serwisie podstawowym i pośrednim, przeprowadzanym przez autoryzowany warsztat, stempluje się książkę serwisową. Książka serwisowa zawierająca informacje o przeprowadzonych przeglądach jest cennym dokumentem, który zwiększa wartość maszyny przy ewentualnej odsprzedaży. 5.2 Przygotowanie Wszystkie czynności serwisowe i konserwacyjne należy przeprowadzać na nieruchomej maszynie z wyłączonym silnikiem. Zablokować koła maszyny, zaciągając hamulec postojowy. Zatrzymać silnik. W celu uniknięcia przypadkowego uruchomienia silnika, zawsze należy wyłączyć go i odłączyć przewód ujemny od akumulatora. 5.3 Ciśnienie w oponach Ciśnienie powietrza w oponach należy ustawić w następujący sposób: Przód: 0,6 bar (9 psi). Tył: 0,4 bar (6 psi). 5.4 Wymiana oleju silnikowego Olej silnikowy należy wymieniać po raz pierwszy po 25 godzinach pracy, a następnie co 250 godzin pracy. Stosować olej o następujących parametrach: ACEA-B2-E2, API-CF-CG lub SHPD. Wybrać klasę oleju według poniższej tabeli. Temperatura otoczenia Klasa oleju -24 C C. 10W/40-30 C C. 5W/40 Stosować czysty olej bez żadnych domieszek. Nie przepełniać zbiornika olejem. Może to doprowadzić do przegrzania się silnika. Olej należy wymieniać, kiedy silnik jest ciepły. Olej silnikowy może być bardzo gorący, jeśli jest spuszczany bezpośrednio po wyłączeniu silnika. Dlatego przed spuszczeniem oleju należy pozostawić silnik na kilka minut, aby ostygł. 1. Docisnąć wąż spustowy, aby wystawał pod silnikiem. Patrz rys Przymocować zacisk na wężu spustowym oleju. Można do tego wykorzystać zacisk Polygrip lub podobny. 3. Przesunąć zacisk o 3-4 cm w górę po wężu spustowym oleju i wyciągnąć korek. 4. Olej należy spuścić do przygotowanego wcześniej pojemnika. UWAGA! Nie rozlać oleju na paski napędowe. 46

14 POLSKI PL 5. Pozbyć się oleju zgodnie z lokalnymi przepisami. 6. Założyć korek rury spustowej oleju i wycofać zacisk, aby znalazł się nad korkiem. 7. Przed kontynuacją należy wyczyścić filtr oleju, patrz poniżej. 8. Wyjąć korek wlewu i uzupełnić olej.(11:c) Pojemność silnika wynosi około 1,7 litra. 9. Po uzupełnieniu oleju należy uruchomić silnik i pozostawić go na 30 sekund na biegu jałowym. 10.Sprawdzić, czy nie nastąpił wyciek oleju. 11.Zatrzymać silnik. Odczekać 30 sekund i sprawdzić poziom oleju. Patrz 4.3. W razie potrzeby uzupełnić Filtr oleju Filtr oleju należy czyścić co 1000 godzin pracy oraz przy wymianie oleju. Najpierw należy spuścić olej silnikowy i założyć korek spustowy oleju, jak opisano powyżej. Następnie wyczyścić filtr oleju w następujący sposób: 1. Wyczyścić miejsce wokół filtra (13:A) 2. Poluzować śrubę (13:B) o 5 obrotów. 3. Wyciągnąć filtr oleju. Nigdy nie kierować strumienia sprężonego powietrza w stronę ciała. Dostanie się powietrza do krwiobiegu może być śmiertelne. 4. Wyczyścić filtr, przedmuchując go sprężonym powietrzem. Patrz rys Sprawdzić/wymienić uszczelkę (14:D). 6. Nasmarować uszczelkę (14:D) i wsunąć filtr na miejsce. 7. Sprawdzić, czy końce sprężyny napinacza (13:C) są w jednej płaszczyźnie z filtrem. Dokręcić śruby (13:B). 8. Kontynuować od punktu 7 zgodnie z 5.4 Wymiana oleju silnikowego powyżej. 5.5 Śruby silnikowe Wszystkie połączenia śrubowe silnika należy sprawdzić/dokręcić po 25 godzinach pracy, a następnie co 250 godzin pracy. Wyjątki: Nie wolno ruszać śrub głowicy cylindra. Nie wolno ruszać śrub regulacyjnych układu wtryskowego paliwa, pokazanych na rys Filtr paliwa Filtr paliwa (10:E) należy wymieniać co 500 godzin pracy. Po wymianie należy opróżnić układ paliwowy. Patrz 4.2. Po założeniu nowego filtra należy sprawdzić szczelność instalacji paliwowej. 5.7 Czyszczenie zbiornika paliwa W wyniku zmian temperatury, woda zawarta w powietrzu będzie się skraplać w zbiorniku paliwa. Ilość skroplonej wody rośnie przy dużych zmianach temperatury i przy wysokiej wilgotności. Krople wody opadają na dno zbiornika paliwa. Skropliny należy spuszczać ze zbiornika w razie potrzeby oraz co najmniej raz w roku. Przed spuszczeniem skroplin silnik powinien być zimny - w przeciwnym razie istnieje zagrożenie pożarem. W czasie spuszczania skroplin nie wolno w pobliżu palić, używać otwartego płomienia, iskier i innych źródeł ciepła. Istnieje zagrożenie pożarem. Spuszczanie skroplin: 1. Odczepić wąż spustowy pod tylnym zderzakiem. Patrz rys Przekręcić kurek spustowy (16:F) w mocowaniu, aby ułatwić otwarcie. 3. Umieścić wąż spustowy w odpowiednim pojemniku. 4. Otworzyć kurek spustowy i spuścić całą wodę. 5. Zamknąć kurek spustowy i ustawić kurek i wąż w pozycji wyjściowej. 6. Pozbyć się spuszczonego płynu zgodnie z lokalnymi przepisami. 5.8 Przekładnia, oleju (4WD) Olej w przekładni hydraulicznej należy regularnie sprawdzać/uzupełniać i wymieniać, zgodnie z poniższą tabelą. 1-szy Następnie Czynność raz co Godziny pracy Sprawdzanie uzupełnianie poziomu Wymiana oleju Typ oleju: Olej syntetyczny 5W-50. Ilość wymienianego oleju: około 3,5 litra Kontrola - regulacja 1. Ustawić maszynę na równym podłożu. 2. Odczytać poziom oleju na zbiorniku. Patrz rys. 17:P. Poziom powinien pokrywać się z linią. 3. W razie potrzeby olej należy uzupełnić Spuszczanie 1. Pracować na maszynie ze zmienną prędkością przez minut, aby rozgrzać oleju przekładniowy. 2. Ustawić maszynę na równym podłożu. 3. Wyjąć obie dźwignie wysprzęglające, zgodnie z rys. 7:A, B. 47

15 PL POLSKI 4. Umieścić jeden pojemnik pod tylną, a drugą pod przednią osią. 5. Otworzyć zbiornik oleju, zdejmując pokrywę. Korek spustu oleju można odkręcić tylko kluczem kwadratowym 3/8. Inne narzędzia mogą go uszkodzić. 6. Wyjąć korek spustu oleju z tylnej osi. Wyczyścić otwór i użyć klucza kwadratowego 3/8. Patrz rysunek Wyjąć 2 korki spustowe z przedniej osi. Użyć klucza imbusowego 12 mm. Odczekać, aż wycieknie olej z przedniej osi i przewodów. Patrz rys Sprawdzić, czy uszczelki na korkach spustowych przedniej osi są nienaruszone. Patrz rys. 19. Założyć korki. Moment obrotowy: Nm. Jeśli korek spustu oleju zostanie dokręcony z momentem większym niż 5 Nm, ulegnie uszkodzeniu. 9. Sprawdzić, czy uszczelka na korku spustu oleju tylnej osi jest nienaruszona. Patrz rys. 18:V. Założyć w tylnej osi. Dokręcić korek spustu oleju z momentem 5 Nm. 10.Wyciągnąć olej z głębszej części zbiornika używając ściągacza oleju. Patrz rys Pozbyć się oleju zgodnie z lokalnymi przepisami Uzupełnianie Nie wolno uruchamiać silnika, kiedy dźwignia zwalniania sprzęgła tylnej osi jest wciśnięta, a przedniej osi wyciągnięta. Doprowadzi to do uszkodzenia uszczelek przedniej osi. 1. Napełnić zbiornik nowym olejem. Jeśli silnik ma pracować w pomieszczeniu, należy podłączyć urządzenie odprowadzające spaliny do rury wydechowej silnika. 2. Sprawdzić, czy dźwignia zwalniania sprzęgła tylnej osi jest wyciągnięta. 3. Uruchomić silnik. Po jego uruchomieniu dźwignia zwalniania sprzęgła przedniej osi automatycznie przesuwa się do przodu. 4. Wyciągnąć dźwignię zwalniania sprzęgła przedniej osi. UWAGA! Olej zostanie bardzo szybko wciągnięty przez układ. Poziom oleju w zbiorniku należy stale uzupełniać. Nie wolno dopuścić do zassania powietrza. 5. Ustawić pedał gazu w położeniu jazdy do przodu, blokując go drewnianym klinem. Patrz rys. 21. Napełnić zbiornik ręcznie nowym olejem. 6. Pracować w tym trybie przez jedną minutę. 7. Wyjąć drewniany klin i ustawić pedał gazu w położeniu jazdy do tyłu. Kontynuować uzupełnianie oleju. 8. Pracować w tym trybie przez jedną minutę. 9. Zmieniać kierunek jazdy co minutę, jak opisano powyżej, kontynuując uzupełnianie oleju, aż przestaną wypływać pęcherzyki na powierzchnię zbiornika. 10.Wyłączyć silnik, założyć pokrywę zbiornika oleju i zamknąć osłonę silnika. 11.Przejechać się na próbę przez kilka minut i uzupełnić poziom oleju w zbiorniku. 5.9 Przekładnie pasowe Po 5 godzinach pracy należy sprawdzić, czy wszystkie paski są nienaruszone i nieuszkodzone. 5.10Sterowanie Sterowanie należy sprawdzić/wyregulować po 5 godzinach pracy, a następnie po 100 godzinach pracy Kontrole Przez chwilę kręcić kierownicą w prawo i w lewo. W łańcuchach kierownicy nie może być żadnego mechanicznego luzu Regulacja W razie potrzeby należy wyregulować łańcuchy kierownicy w następujący sposób: 1. Ustawić prosto koła maszyny. 2. Wyregulować łańcuchy kierownicy za pomocą dwóch nakrętek, umieszczonych pod punktem środkowym. Patrz rys Wyregulować obie nakrętki o jednakowy obrót, aż do zlikwidowania luzu. 4. Przeprowadzić jazdę próbną maszyny i sprawdzić, czy kierownica nie znajduje się poza centrum. 5. Jeśli kierownica jest poza centrum, należy odkręcić jedną nakrętkę i dokręcić drugą. Łańcuchów nie należy dokręcać zbyt mocno. Spowoduje to utrudnienie w kierowaniu i zwiększy ich zużycie Akumulator Kontaktu elektrolitu z oczami lub skórą może spowodować poważne obrażenia. Jeśli dojdzie do kontaktu elektrolitu z dowolną częścią ciała, należy natychmiast spłukać go dużą ilością wody i szybko zgłosić się do lekarza. Jest to akumulator z możliwością regulacji zaworów o napięciu nominalnym 12 V. Sprawdzanie lub uzupełnianie płynu w akumulatorze jest niepotrzebne i niemożliwe. Jedyną wymaganą czynnością konserwacyjną jest ładowanie, na przykład po długim przechowywaniu. 48

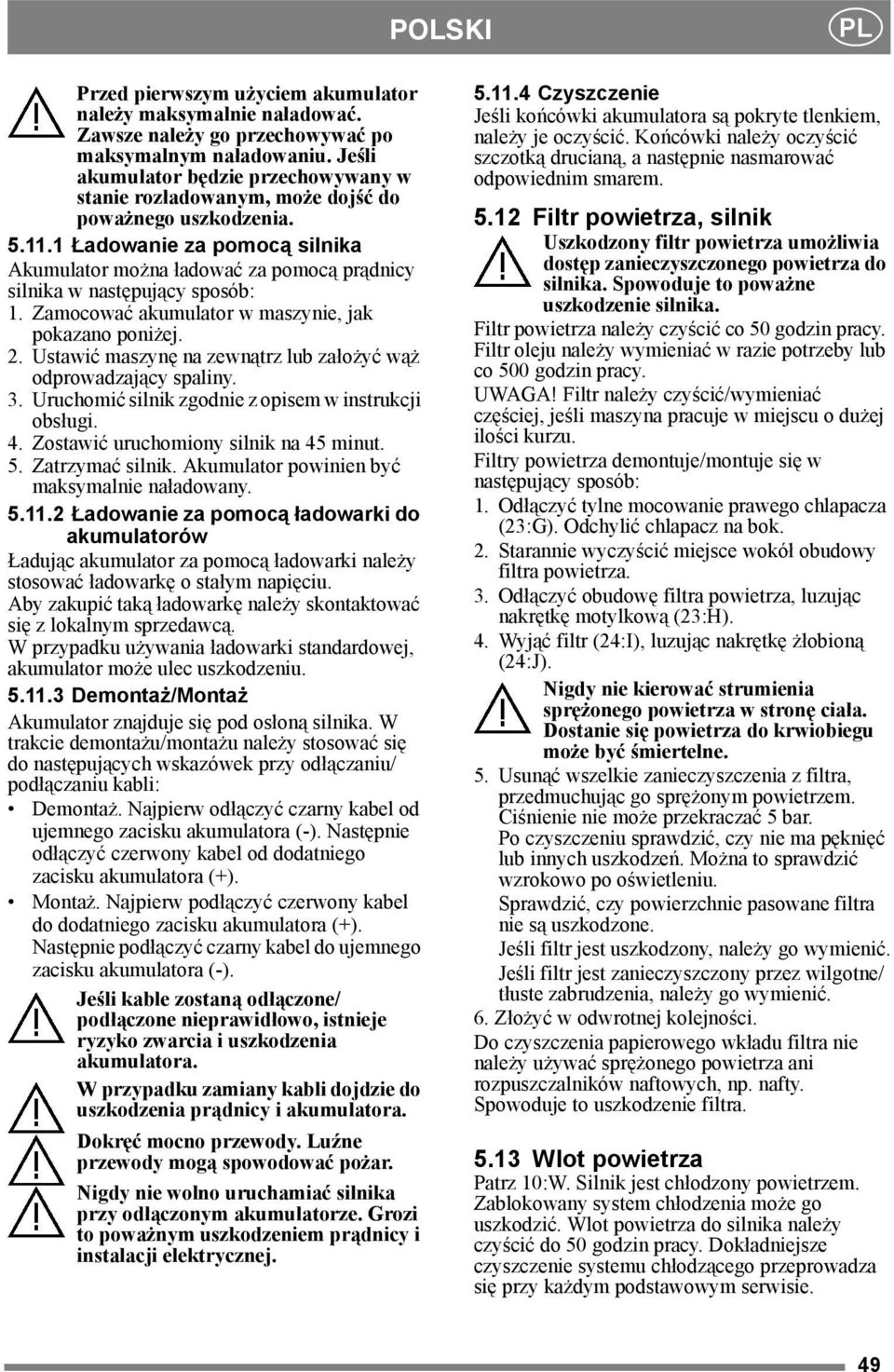

16 POLSKI PL Przed pierwszym użyciem akumulator należy maksymalnie naładować. Zawsze należy go przechowywać po maksymalnym naładowaniu. Jeśli akumulator będzie przechowywany w stanie rozładowanym, może dojść do poważnego uszkodzenia Ładowanie za pomocą silnika Akumulator można ładować za pomocą prądnicy silnika w następujący sposób: 1. Zamocować akumulator w maszynie, jak pokazano poniżej. 2. Ustawić maszynę na zewnątrz lub założyć wąż odprowadzający spaliny. 3. Uruchomić silnik zgodnie z opisem w instrukcji obsługi. 4. Zostawić uruchomiony silnik na 45 minut. 5. Zatrzymać silnik. Akumulator powinien być maksymalnie naładowany Ładowanie za pomocą ładowarki do akumulatorów Ładując akumulator za pomocą ładowarki należy stosować ładowarkę o stałym napięciu. Aby zakupić taką ładowarkę należy skontaktować się z lokalnym sprzedawcą. W przypadku używania ładowarki standardowej, akumulator może ulec uszkodzeniu Demontaż/Montaż Akumulator znajduje się pod osłoną silnika. W trakcie demontażu/montażu należy stosować się do następujących wskazówek przy odłączaniu/ podłączaniu kabli: Demontaż. Najpierw odłączyć czarny kabel od ujemnego zacisku akumulatora (-). Następnie odłączyć czerwony kabel od dodatniego zacisku akumulatora (+). Montaż. Najpierw podłączyć czerwony kabel do dodatniego zacisku akumulatora (+). Następnie podłączyć czarny kabel do ujemnego zacisku akumulatora (-). Jeśli kable zostaną odłączone/ podłączone nieprawidłowo, istnieje ryzyko zwarcia i uszkodzenia akumulatora. W przypadku zamiany kabli dojdzie do uszkodzenia prądnicy i akumulatora. Dokręć mocno przewody. Luźne przewody mogą spowodować pożar. Nigdy nie wolno uruchamiać silnika przy odłączonym akumulatorze. Grozi to poważnym uszkodzeniem prądnicy i instalacji elektrycznej Czyszczenie Jeśli końcówki akumulatora są pokryte tlenkiem, należy je oczyścić. Końcówki należy oczyścić szczotką drucianą, a następnie nasmarować odpowiednim smarem Filtr powietrza, silnik Uszkodzony filtr powietrza umożliwia dostęp zanieczyszczonego powietrza do silnika. Spowoduje to poważne uszkodzenie silnika. Filtr powietrza należy czyścić co 50 godzin pracy. Filtr oleju należy wymieniać w razie potrzeby lub co 500 godzin pracy. UWAGA! Filtr należy czyścić/wymieniać częściej, jeśli maszyna pracuje w miejscu o dużej ilości kurzu. Filtry powietrza demontuje/montuje się w następujący sposób: 1. Odłączyć tylne mocowanie prawego chlapacza (23:G). Odchylić chlapacz na bok. 2. Starannie wyczyścić miejsce wokół obudowy filtra powietrza. 3. Odłączyć obudowę filtra powietrza, luzując nakrętkę motylkową (23:H). 4. Wyjąć filtr (24:I), luzując nakrętkę żłobioną (24:J). Nigdy nie kierować strumienia sprężonego powietrza w stronę ciała. Dostanie się powietrza do krwiobiegu może być śmiertelne. 5. Usunąć wszelkie zanieczyszczenia z filtra, przedmuchując go sprężonym powietrzem. Ciśnienie nie może przekraczać 5 bar. Po czyszczeniu sprawdzić, czy nie ma pęknięć lub innych uszkodzeń. Można to sprawdzić wzrokowo po oświetleniu. Sprawdzić, czy powierzchnie pasowane filtra nie są uszkodzone. Jeśli filtr jest uszkodzony, należy go wymienić. Jeśli filtr jest zanieczyszczony przez wilgotne/ tłuste zabrudzenia, należy go wymienić. 6. Złożyć w odwrotnej kolejności. Do czyszczenia papierowego wkładu filtra nie należy używać sprężonego powietrza ani rozpuszczalników naftowych, np. nafty. Spowoduje to uszkodzenie filtra Wlot powietrza Patrz 10:W. Silnik jest chłodzony powietrzem. Zablokowany system chłodzenia może go uszkodzić. Wlot powietrza do silnika należy czyścić do 50 godzin pracy. Dokładniejsze czyszczenie systemu chłodzącego przeprowadza się przy każdym podstawowym serwisie. 49

17 PL POLSKI 5.14 Smarowanie Wszystkie punkty smarowania zgodnie z poniższą tabelą należy smarować co 50 godzin pracy i po każdym myciu. Zakres Czynność Rys Łożysko koła Punkt środkowy Łańcuchy kierownicy Ramiona napinające Kable sterowania 2 smarowniczki. Za pomocą smarownicy napełnionej smarem uniwersalnym. Pompować, aż smar wypłynie. 4 smarowniczki. Za pomocą smarownicy napełnionej smarem uniwersalnym. Pompować, aż smar wypłynie. Łańcuchy czyści szczotką drucianą. Nasmarować uniwersalnym sprayem do łańcuchów. Nasmarować punkty łożyska olejarką przy aktywacji elementów sterowania. Nalepiej robić to w dwie osoby. Nasmarować końcówki kabli olejarką przy aktywacji elementów sterowania. Należy robić to w dwie osoby REJESTRACJA PATENTU - PROJEKTU Niniejsza maszyna lub części są objęte następującą rejestracją patentu i projektu: SE , SE , SE , US , FR772384, DE , GB772384, SE , SE04/ (PCT), SE , SE Bezpieczniki Jeśli wystąpią opisane poniżej problemy, należy wymienić właściwy bezpiecznik. Patrz rys. 29/30. Problem Bezpiecznik Silnik nie uruchamia się lub 10 A uruchamia się i natychmiast zatrzymuje. Akumulator jest naładowany. Regulacja wysokości piaskarki i 20 A koszenia nie działa. Nie działają żadne funkcje 30 A elektryczne. Akumulator jest naładowany. Firma GGP zastrzega sobie prawo do wprowadzania zmian w produkcie bez powiadomienia. 50

18 GGP Sweden AB Box 1006 SE TRANÅS
