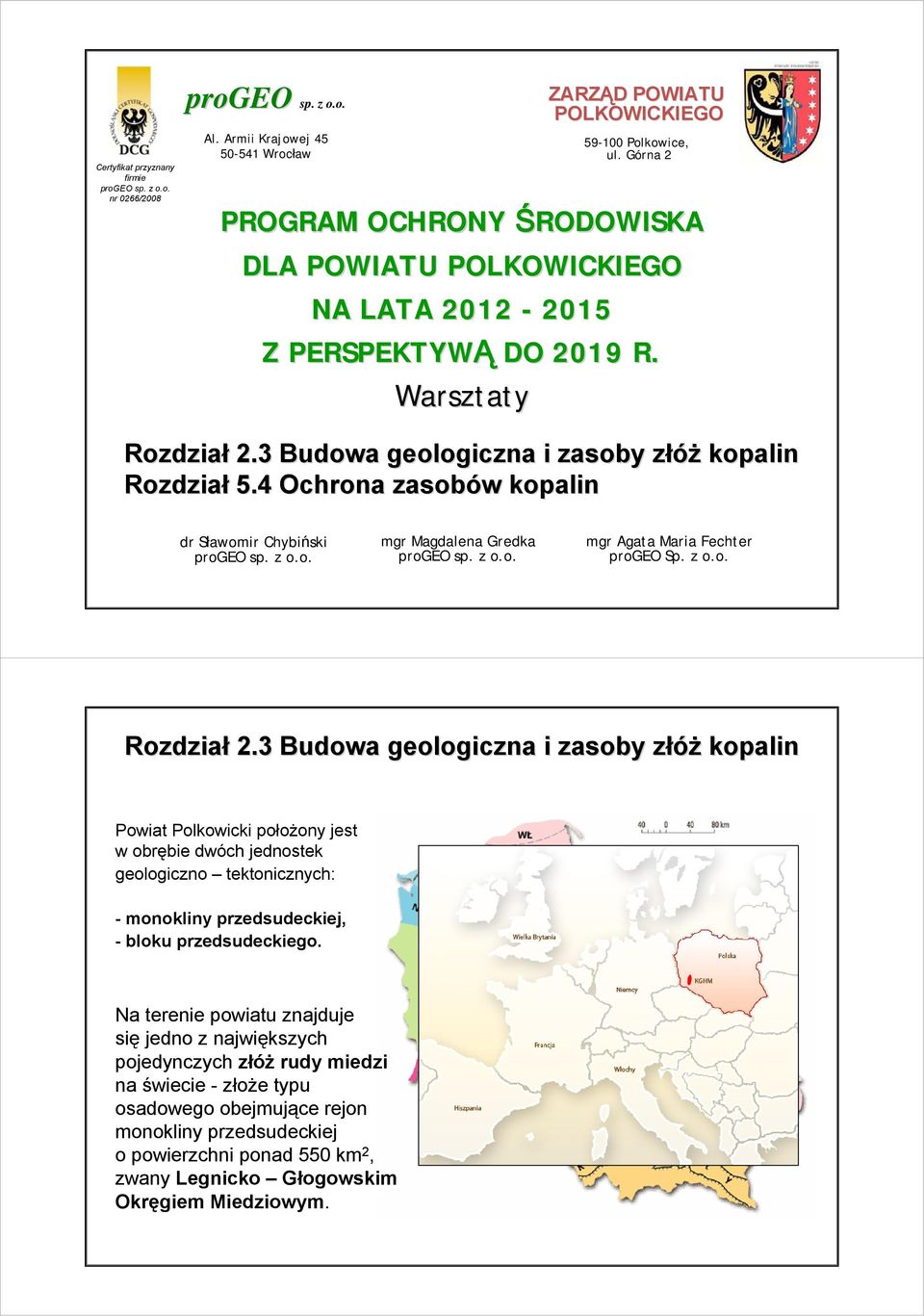

1 Certyfikat przyznany firmie progeo sp. z o.o. nr 0266/2008 progeo sp. z o.o. Al. Armii Krajowej Wrocław ZARZĄD D POWIATU POLKOWICKIEGO Polkowice, ul. Górna 2 PROGRAM OCHRONY ŚRODOWISKA DLA POWIATU POLKOWICKIEGO NA LATA Z PERSPEKTYWĄ DO 2019 R. Warsztaty Rozdział 2.3 Budowa geologiczna i zasoby złóżz Rozdział 5.4 Ochrona zasobów w dr Sławomir Chybiński progeo sp. z o.o. mgr Magdalena Gredka progeo sp. z o.o. mgr Agata Maria Fechter progeo Sp. z o.o. Rozdział 2.3 Budowa geologiczna i zasoby złóżz Powiat Polkowicki położony jest w obrębie dwóch jednostek geologiczno tektonicznych: - monokliny przedsudeckiej, - bloku przedsudeckiego. Na terenie powiatu znajduje się jedno z największych pojedynczych złóż rudy miedzi na świecie - złoże typu osadowego obejmujące rejon monokliny przedsudeckiej o powierzchni ponad 550 km 2, zwany Legnicko Głogowskim Okręgiem Miedziowym.

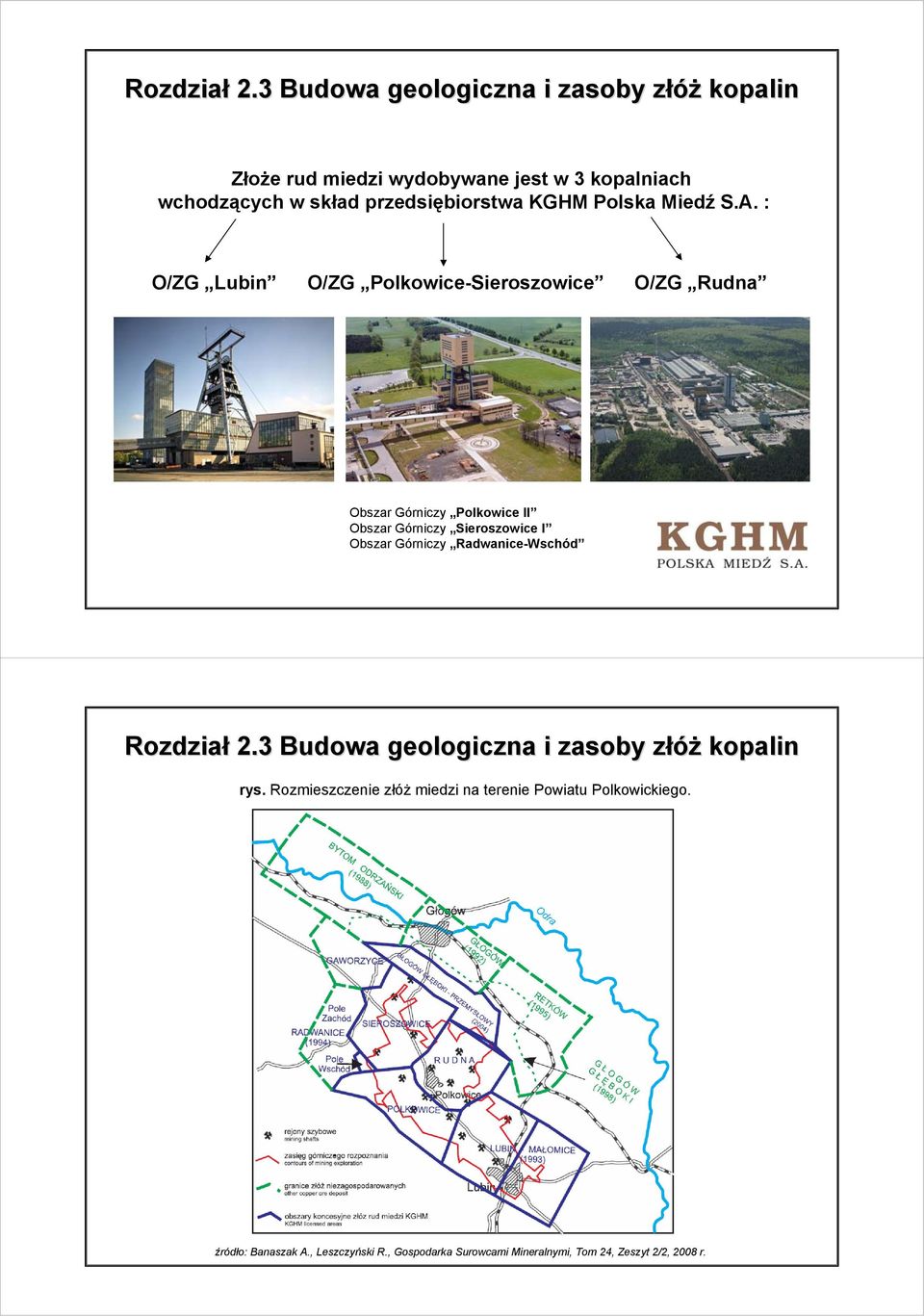

2 Rozdział 2.3 Budowa geologiczna i zasoby złóżz Złoże rud miedzi wydobywane jest w 3 kopalniach wchodzących w skład przedsiębiorstwa Polska Miedź S.A. : O/ZG Lubin O/ZG Polkowice-Sieroszowice O/ZG Rudna Obszar Górniczy Polkowice II Obszar Górniczy Sieroszowice I Obszar Górniczy Radwanice-Wschód Rozdział 2.3 Budowa geologiczna i zasoby złóżz rys. Rozmieszczenie złóż miedzi na terenie Powiatu Polkowickiego. źródło: Banaszak A., Leszczyński R., Gospodarka Surowcami Mineralnymi, Tom 24, Zeszyt 2/2, 2008 r.

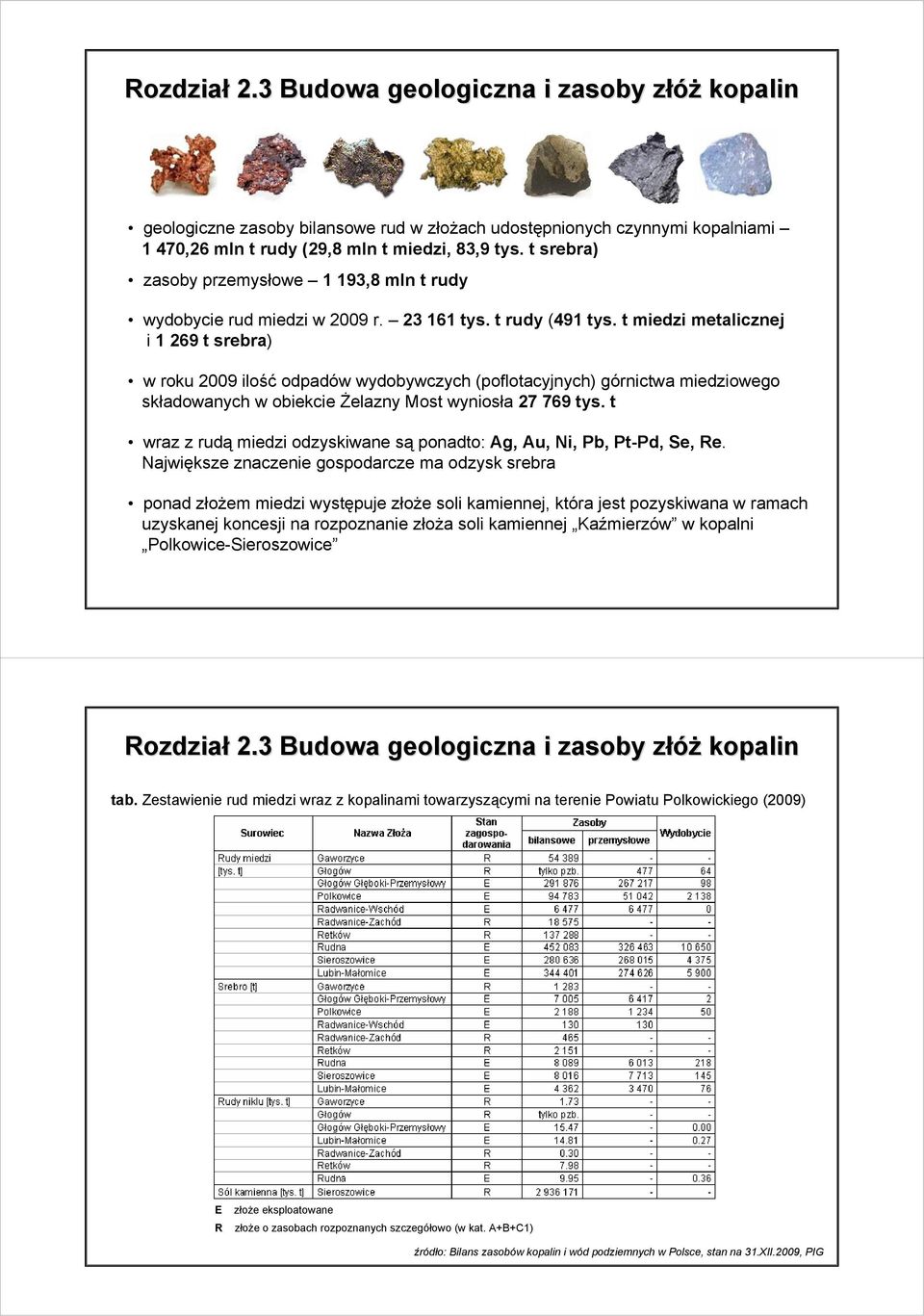

3 Rozdział 2.3 Budowa geologiczna i zasoby złóżz geologiczne zasoby bilansowe rud w złożach udostępnionych czynnymi kopalniami 1 470,26 mln t rudy (29,8 mln t miedzi, 83,9 tys. t srebra) zasoby przemysłowe 1 193,8 mln t rudy wydobycie rud miedzi w 2009 r tys. t rudy (491 tys. t miedzi metalicznej i t srebra) w roku 2009 ilość odpadów wydobywczych (poflotacyjnych) górnictwa miedziowego składowanych w obiekcie Żelazny Most wyniosła tys. t wraz z rudą miedzi odzyskiwane są ponadto: Ag, Au, Ni, Pb, Pt-Pd, Se, Re. Największe znaczenie gospodarcze ma odzysk srebra ponad złożem miedzi występuje złoże soli kamiennej, która jest pozyskiwana w ramach uzyskanej koncesji na rozpoznanie złoża soli kamiennej Kaźmierzów w kopalni Polkowice-Sieroszowice Rozdział 2.3 Budowa geologiczna i zasoby złóżz tab. Zestawienie rud miedzi wraz z ami towarzyszącymi na terenie Powiatu Polkowickiego (2009) E R złoże eksploatowane złoże o zasobach rozpoznanych szczegółowo (w kat. A+B+C1) źródło: Bilans zasobów i wód podziemnych w Polsce, stan na 31.XII.2009, PIG

4 Rozdział 2.3 Budowa geologiczna i zasoby złóż rys. Rozmieszczenie złóż miedzi na terenie Powiatu Polkowickiego, wg stanu na koniec 2009 r. (Państwowy Instytut Geologiczny) źródło: wg Bilansu zasobów i wód podziemnych w Polsce, stan na 31.XII.2009, PIG Rozdział 2.3 Budowa geologiczna i zasoby złóż Na terenie powiatu występuje 14 złóż kruszywa naturalnego. Tylko cztery z nich są eksploatowane: - w gminie Polkowice złoże Guzice II o zasobach bilansowych tys. ton, - w gminie Przemków złoże Ostaszów o zasobach 651 tys. ton, Przemków IV o zasobach tys. ton oraz Wilkocin I o zasobach tys. ton. źródło: System Gospodarki i Ochrony Bogactw Mineralnych MIDAS, PIG

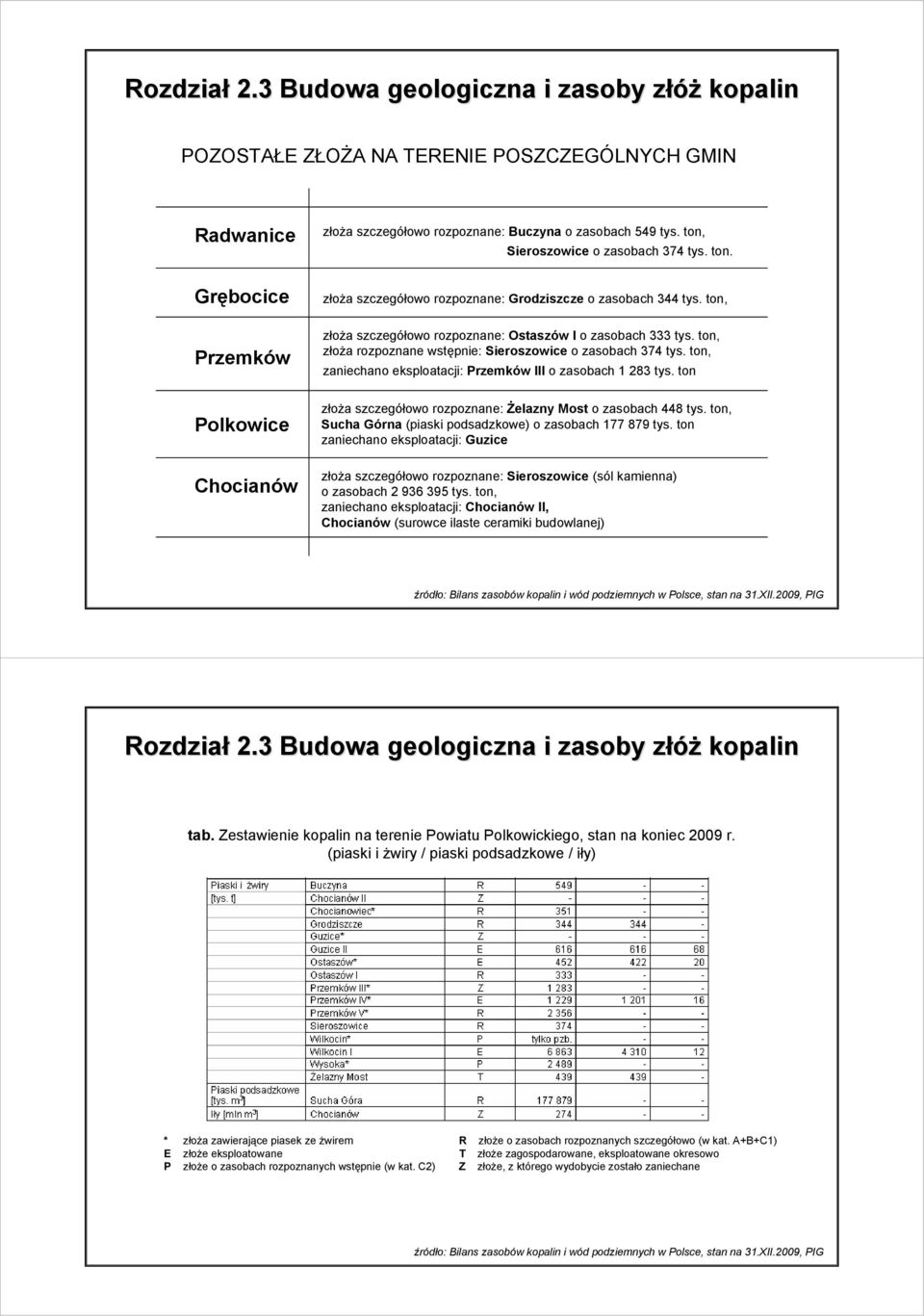

5 Rozdział 2.3 Budowa geologiczna i zasoby złóżz POZOSTAŁE ZŁOŻA NA TERENIE POSZCZEGÓLNYCH GMIN Radwanice złoża szczegółowo rozpoznane: Buczyna o zasobach 549 tys. ton, Sieroszowice o zasobach 374 tys. ton. Grębocice Przemków Polkowice Chocianów złoża szczegółowo rozpoznane: Grodziszcze o zasobach 344 tys. ton, złoża szczegółowo rozpoznane: Ostaszów I o zasobach 333 tys. ton, złoża rozpoznane wstępnie: Sieroszowice o zasobach 374 tys. ton, zaniechano eksploatacji: Przemków III o zasobach tys. ton złoża szczegółowo rozpoznane: Żelazny Most o zasobach 448 tys. ton, Sucha Górna (piaski podsadzkowe) o zasobach tys. ton zaniechano eksploatacji: Guzice złoża szczegółowo rozpoznane: Sieroszowice (sól kamienna) o zasobach tys. ton, zaniechano eksploatacji: Chocianów II, Chocianów (surowce ilaste ceramiki budowlanej) źródło: Bilans zasobów i wód podziemnych w Polsce, stan na 31.XII.2009, PIG Rozdział 2.3 Budowa geologiczna i zasoby złóżz tab. Zestawienie na terenie Powiatu Polkowickiego, stan na koniec 2009 r. (piaski i żwiry / piaski podsadzkowe / iły) * złoża zawierające piasek ze żwirem E złoże eksploatowane P złoże o zasobach rozpoznanych wstępnie (w kat. C2) R T Z złoże o zasobach rozpoznanych szczegółowo (w kat. A+B+C1) złoże zagospodarowane, eksploatowane okresowo złoże, z którego wydobycie zostało zaniechane źródło: Bilans zasobów i wód podziemnych w Polsce, stan na 31.XII.2009, PIG

6 Rozdział 5.4 Ochrona zasobów w Odział Zakłady ady Górnicze G Polkowice-Sieroszowice postanowienie wydane przez Burmistrza Polkowic dnia r., pozytywnie zaopiniowało Plan Ruchu dla Oddziału ZG Polkowice-Sieroszowice na lata w granicach administracyjnych Gminy Polkowice ZG Polkowice-Sieroszowice w latach prowadzić będą eksploatację górniczą w rejonie byłego filara ochronnego szybów P-III i P-IV, w obrębie miasta Polkowice oraz obrębach wsi Sobin, Jędrzychów, Sucha Górna i Kaźmierzów dotychczasowa eksploatacja spowodowała deformacje powierzchni terenu w zasięgu terenów górniczych Polkowice III (I, II i III kategoria) oraz Sieroszowice I (I i II kategoria) Zostało zawarte trójstronne Porozumienie pomiędzy Gminą Polkowice, DZMiUW we Wrocławiu i O/ZG Polkowice-Sieroszowice, mające na celu uregulowanie występującego od lat podtapiania rozległych terenów kilku miejscowości (m.in. wsi Sobin) w II stopniu intensywności drgań wg skali GSI-2004: obszar nad oddziałami eksploatującymi złoże w rejonie zlikwidowanych szybów P-III i P-IV, częściowo miejscowości: Sucha Górna, Kazimierzów, Gaiki, Potoczek oraz Dobromil w I stopniu intensywności drgań znajdą się miejscowości: Szklary Górne, Sobin oraz część zachodnia miasta Polkowice Rozdział 5.4 Ochrona zasobów w Odział Zakłady ady Górnicze G Rudna postanowienie z dnia r. - Burmistrz Polkowic pozytywnie zaopiniował Plan Ruchu dla Oddziału ZG Rudna na lata dotychczasowe deformacje powierzchni terenu, łącznie z prognozowanymi w okresie , obejmą swoim zasięgiem około 75% obszaru górniczego Rudna I (wystąpią I, II, III oraz sporadycznie IV kategoria terenu górniczego) największe obniżenia całkowite wystąpią w centrum obszaru górniczego Rudna I, w rejonie miejscowości Trzebcz oraz na południe od ul. Działkowej w Polkowicach nie przewiduje się istotnych uszkodzeń związanych bezpośrednio ze wstrząsami górniczymi w zabudowie oraz zmodernizowanej infrastrukturze technicznej miasta Polkowice zwiększony poziom wpływów deformacyjnych sięgający III kategorii terenu górniczego utrzyma się w miejscowościach Biedrzychowa i Komorniki, które powinny być objęte szczególnym nadzorem dla projektu eksploatacji złoża w ZG Rudna na lata prognozowane wpływy dynamiczne na powierzchnię terenu w obszarze górniczym Rudna I nie przekraczają II stopnia intensywności drgań wg skali GSI-2004

7 Rozdział 5.4 Ochrona zasobów w Odział Zakłady ady Górnicze G Lubin postanowieniem wydane przez Burmistrza Polkowic dnia r. pozytywnie zaopiniowało Plan Ruchu dla Oddziału ZG Lubin na lata w granicach administracyjnych Gminy Polkowice ZG Lubin w latach prowadzić będą eksploatację górniczą w rejonie wsi Żelazny Most miejscowość Żelazny Most znajdzie się w granicach wpływów bezpośrednich eksploatacji górniczej (na zachód od miejscowości powstanie lokalna niecka obniżeniowa max. osiadania powierzchni terenu nie powinny przekroczyć 1,7 m), większa część miejscowości - oddziaływanie wpływów odpowiadających II kategorii terenu górniczego rozległa niecka obniżeniowa wykształciła się pod zachodnią częścią zbiornika osadowego Gilów w wyniku eksploatacji prowadzonej w poprzednich latach, osiadania terenu na tym obszarze wyniosą max. 3,4 m prognozowane wpływy dynamiczne na powierzchnię terenu w obszarach górniczych Lubin i Małomice nie przekraczają I stopnia intensywności drgań wg skal GSI-2004 i nie powinny spowodować uszkodzeń budynków lub infrastruktury technicznej podniesienie wód gruntowych stwierdza się w obrębie dwóch lokalnych niecek obniżeniowych: wzdłuż granicy z OG Polkowice II, pomiędzy galerią studni ujęcia Szklary, a miejscowością Szklary Górne oraz w odległości 0,3 1,0 km na S od szybów LG (naturalny obszar źródliskowy rzeki Zimnicy). Rozdział 5.4 Ochrona zasobów w Cele i kierunki działań Główny cel strategiczny Racjonalne gospodarowanie surowcami mineralnymi. Cele średniookresowe 1. Ochrona złóż. 2. Minimalizacja presji wywieranej na środowisko w procesie eksploatacji złóż. 3. Rekultywacja terenów poeksploatacyjnych. Kierunki działań 1. Zapobieganie powstawania, likwidacja i rekultywacja nielegalnych wyrobisk, 2. Ograniczenie negatywnego oddziaływania eksploatacji surowców, 3. Rekultywacja terenów poeksploatacyjnych, 4. Usuwanie powstałych szkód górniczych.

8 Rozdział 5.4 Ochrona zasobów w Przedsięwzi wzięcia planowane do realizacji L.p. Przedsięwzięcie Jednostka realizująca Lata realizacji od do Koszty [zł] źródło finansowania 5.4 Ochrona zasobów 1. Przedłużenie koncesji na wydobycie rud miedzi 1) Rozbudowa obiektu unieszkodliwiania odpadów wydobywczych Żelazny Most i kontynuacja dotychczasowych działań na rzecz ograniczenia jego wpływu na środowisko 2) Budowa szybu wdechowego GG-1 w Kwielicach (gm. Grębocice) umożliwiającego eksploatację złoża Głogów Głęboki-Przemysłowy w trakcie realizacji 4. Prace rekultywacyjne na zamkniętym składowisku przy szybie SG w Jakubowie Opiniowanie Planu Ruchu w zakresie wymaganym przepisami wraz z pozyskiwaniem danych na temat oddziaływania na środowisko eksploatacji górniczej 3) gminy stałe budżet miasta 6. Monitoring oddziaływań górniczych na środowisko stałe 7. Usuwanie powstałych szkód górniczych stałe 8. Stosowanie odpowiedniej profilaktyki przy budowie nowych obiektów stałe Inwestor, refinansowanie kosztów przez 9. Usługi prawne z zakresu szkód górniczych Urząd Gminy Polkowice ,00 środki własne Rozdział 5.4 Ochrona zasobów w Przedsięwzi wzięcia planowane do realizacji c.d. Przedłużenie koncesji na wydobycie rud miedzi. 31 grudnia 2013 r. kończy się termin ważności koncesji dla obszarów górniczych: Rudna I, Sieroszowice I, Polkowice II, Lubin I oraz Małomice I, dwa lata później (2015 r.) wygasa ponadto koncesja dla obszaru górniczego Radwanice-Wschód rozpoczęła się procedura związana ze wznowieniem koncesji na wydobycie rud miedzi dla złóż zlokalizowanych w obszarach górniczych Zagłębia Miedziowego zespół ds. koncesji geologicznych kompletuje obecnie niezbędną dokumentację elementem etapu uzgadniania wniosku koncesyjnego będą projekty zagospodarowania złóż oraz zapisy w Miejscowych Planach Zagospodarowania Przestrzennego będzie wnioskować o pozwolenie na wydobycie y do 2063 r. źródło:

9 Rozdział 5.4 Ochrona zasobów w Przedsięwzi wzięcia planowane do realizacji c.d. ROZBUDOWA OBIEKTU UNIESZKODLIWIANIA ODPADÓW W WYDOBYWCZYCH ŻELAZNY MOST Rozdział 5.4 Ochrona zasobów w obiekt unieszkodliwiania odpadów wydobywczych Żelazny Most jest jedynym miejscem deponowania odpadu z flotacji rudy miedzi pochodzącej z Zakładów Górniczych Polska Miedź S.A. obecnie łączna długość zapór otaczających obiekt wynosi 14,3 km, rzędna korony zapór ok. 172,5 m n.p.m., a powierzchnia całkowita obiektu ha; roczny przyrost rzędnej korony zapór obiektu wynosi ok. 1,3 m. na podstawie decyzji o pozwoleniu na budowę z dnia r. Żelazny Most znajduje się obecnie na etapie rozbudowy do rzędnej korony zapór wynoszącej 180 m n.p.m.. osiągnięcie ww. rzędnej nastąpi w 2016 r. i pozwoli na zdeponowanie odpadów poflotacyjnych w łącznej ilości ok. 620 mln m 3 eksploatacja rud miedzi planowana jest do 2042 r., a prognozowana objętość składowanych odpadów wyniosłaby ok. 934 mln m 3, dlatego też Polska Miedź S.A. podjęła decyzję o rozbudowie systemu gromadzenia odpadów w wyniku wykonania szeregu opracowań studialnych i przeprowadzenia prac koncepcyjnych wybrano wariant polegający na budowie Kwatery Południowej o powierzchni ok. 600 ha, przylegającej do istniejącego Składowiska Głównego. Docelowa rzędna korony zapór Kwatery Południowej i Składowiska Głównego wyniosłaby 195 m n.p.m.

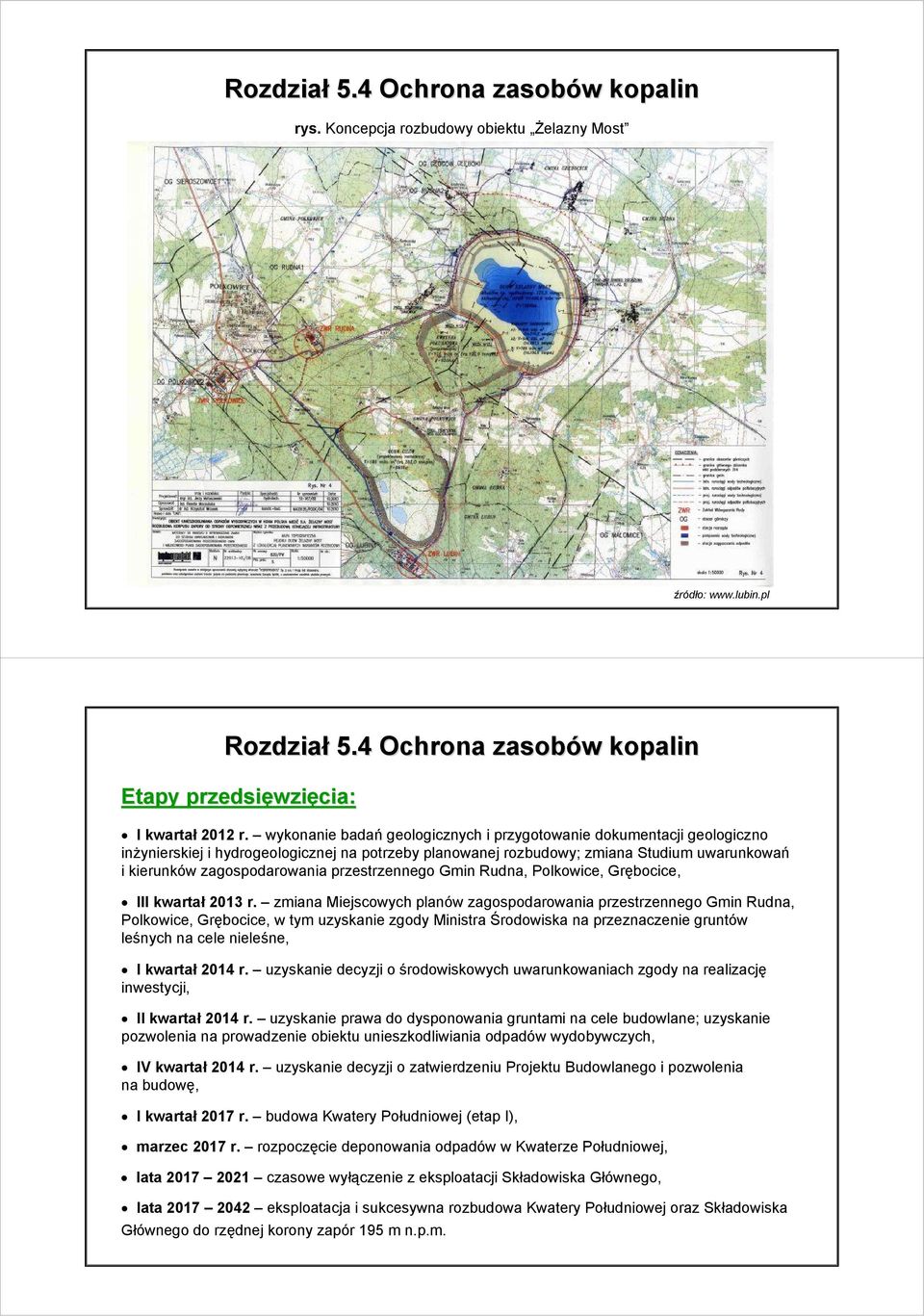

10 Rozdział 5.4 Ochrona zasobów w rys. Koncepcja rozbudowy obiektu Żelazny Most źródło: Rozdział 5.4 Ochrona zasobów w Etapy przedsięwzi wzięcia: Ikwartał 2012 r. wykonanie badań geologicznych i przygotowanie dokumentacji geologiczno inżynierskiej i hydrogeologicznej na potrzeby planowanej rozbudowy; zmiana Studium uwarunkowań i kierunków zagospodarowania przestrzennego Gmin Rudna, Polkowice, Grębocice, III kwartał 2013 r. zmiana Miejscowych planów zagospodarowania przestrzennego Gmin Rudna, Polkowice, Grębocice, w tym uzyskanie zgody Ministra Środowiska na przeznaczenie gruntów leśnych na cele nieleśne, I kwartał 2014 r. uzyskanie decyzji o środowiskowych uwarunkowaniach zgody na realizację inwestycji, II kwartał 2014 r. uzyskanie prawa do dysponowania gruntami na cele budowlane; uzyskanie pozwolenia na prowadzenie obiektu unieszkodliwiania odpadów wydobywczych, IV kwartał 2014 r. uzyskanie decyzji o zatwierdzeniu Projektu Budowlanego i pozwolenia na budowę, I kwartał 2017 r. budowa Kwatery Południowej (etap I), marzec 2017 r. rozpoczęcie deponowania odpadów w Kwaterze Południowej, lata czasowe wyłączenie z eksploatacji Składowiska Głównego, lata eksploatacja i sukcesywna rozbudowa Kwatery Południowej oraz Składowiska Głównego do rzędnej korony zapór 195 m n.p.m.

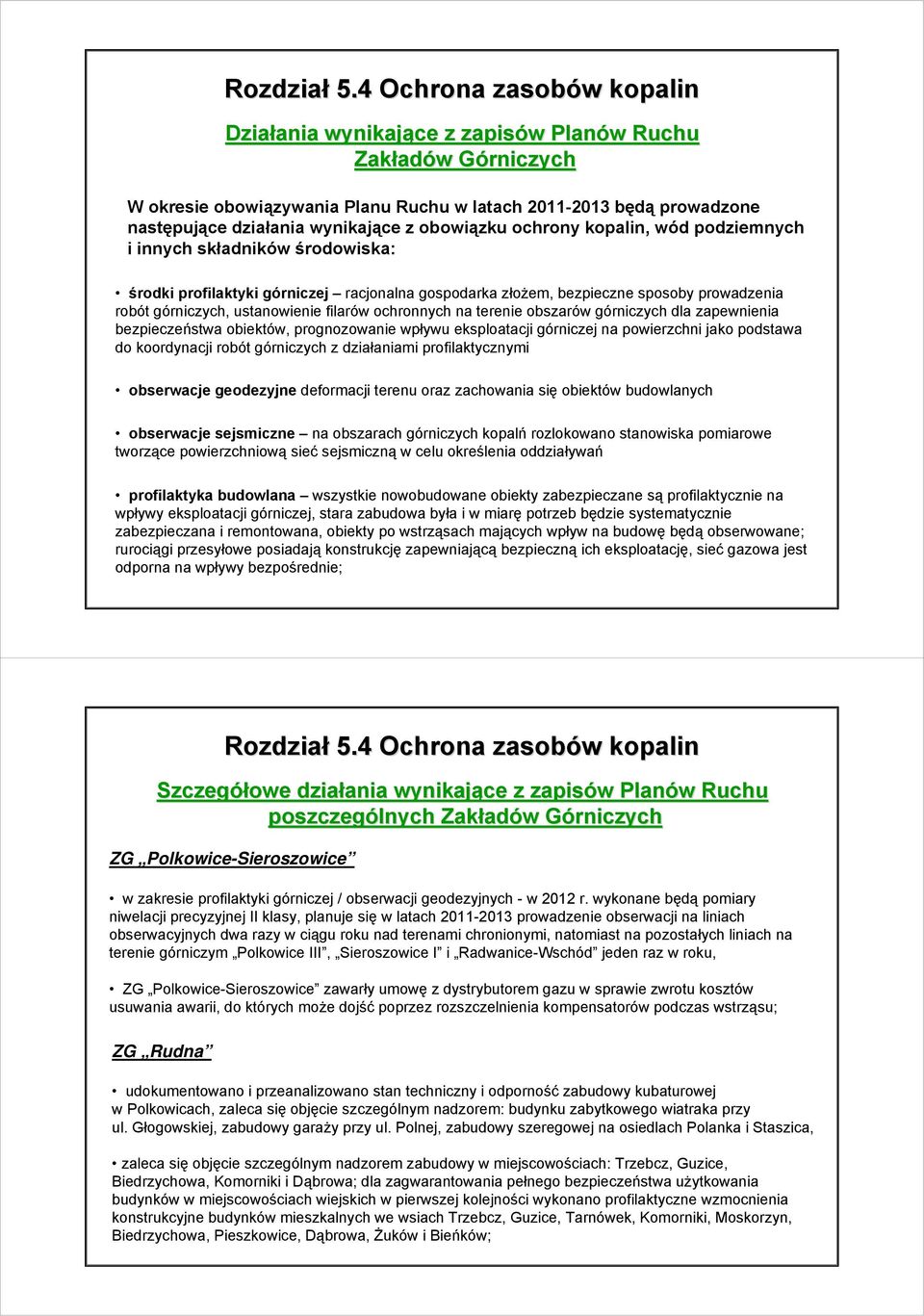

11 Rozdział 5.4 Ochrona zasobów w Działania ania wynikające z zapisów w Planów w Ruchu Zakład adów w GórniczychG W okresie obowiązywania Planu Ruchu w latach będą prowadzone następujące działania wynikające z obowiązku ochrony, wód podziemnych i innych składników środowiska: środki profilaktyki górniczej racjonalna gospodarka złożem, bezpieczne sposoby prowadzenia robót górniczych, ustanowienie filarów ochronnych na terenie obszarów górniczych dla zapewnienia bezpieczeństwa obiektów, prognozowanie wpływu eksploatacji górniczej na powierzchni jako podstawa do koordynacji robót górniczych z działaniami profilaktycznymi obserwacje geodezyjne deformacji terenu oraz zachowania się obiektów budowlanych obserwacje sejsmiczne na obszarach górniczych kopalń rozlokowano stanowiska pomiarowe tworzące powierzchniową sieć sejsmiczną w celu określenia oddziaływań profilaktyka budowlana wszystkie nowobudowane obiekty zabezpieczane są profilaktycznie na wpływy eksploatacji górniczej, stara zabudowa była i w miarę potrzeb będzie systematycznie zabezpieczana i remontowana, obiekty po wstrząsach mających wpływ na budowę będą obserwowane; rurociągi przesyłowe posiadają konstrukcję zapewniającą bezpieczną ich eksploatację, sieć gazowa jest odporna na wpływy bezpośrednie; Rozdział 5.4 Ochrona zasobów w Szczegółowe działania ania wynikające z zapisów w Planów w Ruchu poszczególnych Zakład adów w GórniczychG ZG Polkowice-Sieroszowice w zakresie profilaktyki górniczej / obserwacji geodezyjnych - w 2012 r. wykonane będą pomiary niwelacji precyzyjnej II klasy, planuje się w latach prowadzenie obserwacji na liniach obserwacyjnych dwa razy w ciągu roku nad terenami chronionymi, natomiast na pozostałych liniach na terenie górniczym Polkowice III, Sieroszowice I i Radwanice-Wschód jeden raz w roku, ZG Polkowice-Sieroszowice zawarły umowę z dystrybutorem gazu w sprawie zwrotu kosztów usuwania awarii, do których może dojść poprzez rozszczelnienia kompensatorów podczas wstrząsu; ZG Rudna udokumentowano i przeanalizowano stan techniczny i odporność zabudowy kubaturowej w Polkowicach, zaleca się objęcie szczególnym nadzorem: budynku zabytkowego wiatraka przy ul. Głogowskiej, zabudowy garaży przy ul. Polnej, zabudowy szeregowej na osiedlach Polanka i Staszica, zaleca się objęcie szczególnym nadzorem zabudowy w miejscowościach: Trzebcz, Guzice, Biedrzychowa, Komorniki i Dąbrowa; dla zagwarantowania pełnego bezpieczeństwa użytkowania budynków w miejscowościach wiejskich w pierwszej kolejności wykonano profilaktyczne wzmocnienia konstrukcyjne budynków mieszkalnych we wsiach Trzebcz, Guzice, Tarnówek, Komorniki, Moskorzyn, Biedrzychowa, Pieszkowice, Dąbrowa, Żuków i Bieńków;

12 progeo sp. z o.o. Certyfikat przyznany firmie progeo sp. z o.o. nr 0266/2008 Al. Armii Krajowej Wrocław DZIĘKUJ KUJĘ ZA UWAGĘ
