1 AUTOMATYCZNA AKTUALIZACJA BAZY DANYCH O BUDYNKACH W OPARCIU O WYSOKOROZDZIELCZĄ ORTOFOTOMAPĘ SATELITARNĄ Ireneusz WYCZAŁEK Zakład Geodezji Politechnika Poznańska

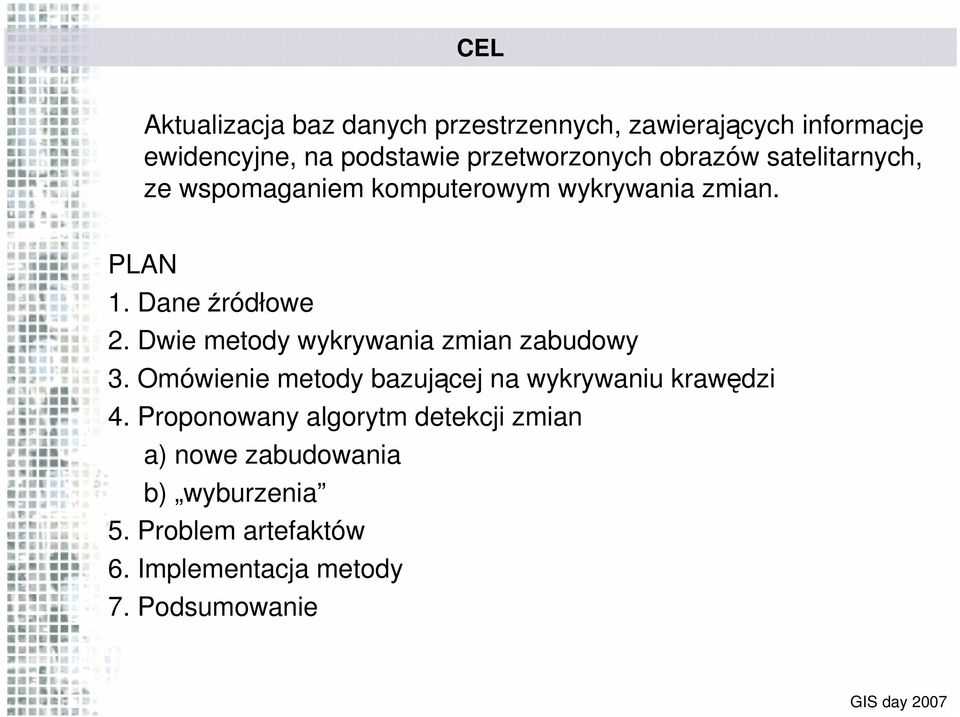

2 CEL Aktualizacja baz danych przestrzennych, zawierających informacje ewidencyjne, na podstawie przetworzonych obrazów satelitarnych, ze wspomaganiem komputerowym wykrywania zmian. PLAN 1. Dane źródłowe 2. Dwie metody wykrywania zmian zabudowy 3. Omówienie metody bazującej na wykrywaniu krawędzi 4. Proponowany algorytm detekcji zmian a) nowe zabudowania b) wyburzenia 5. Problem artefaktów 6. Implementacja metody 7. Podsumowanie

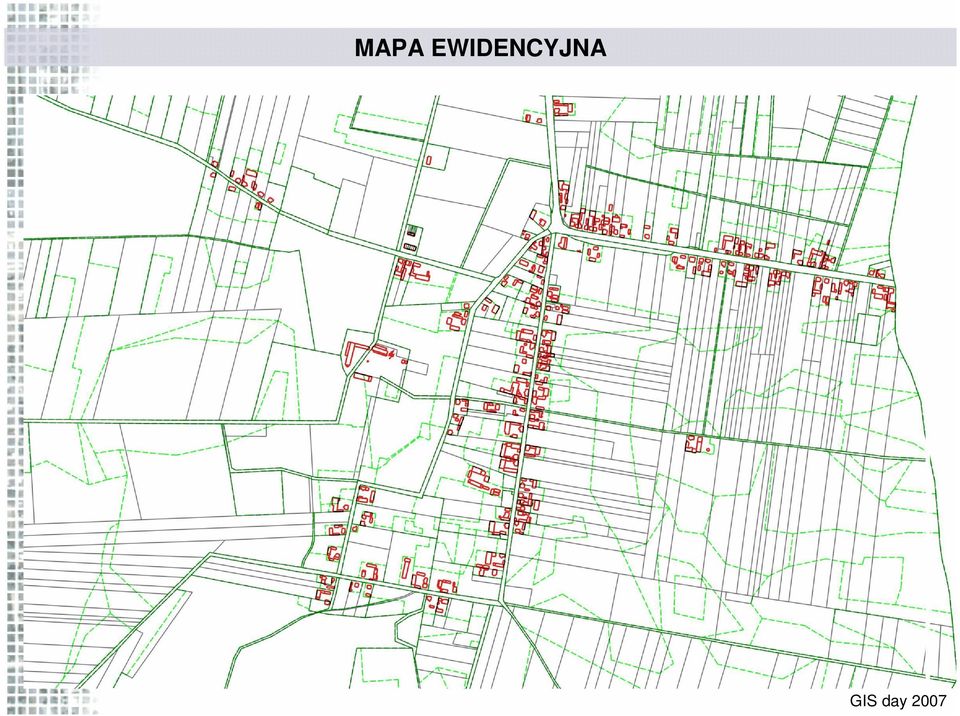

3 MAPA EWIDENCYJNA

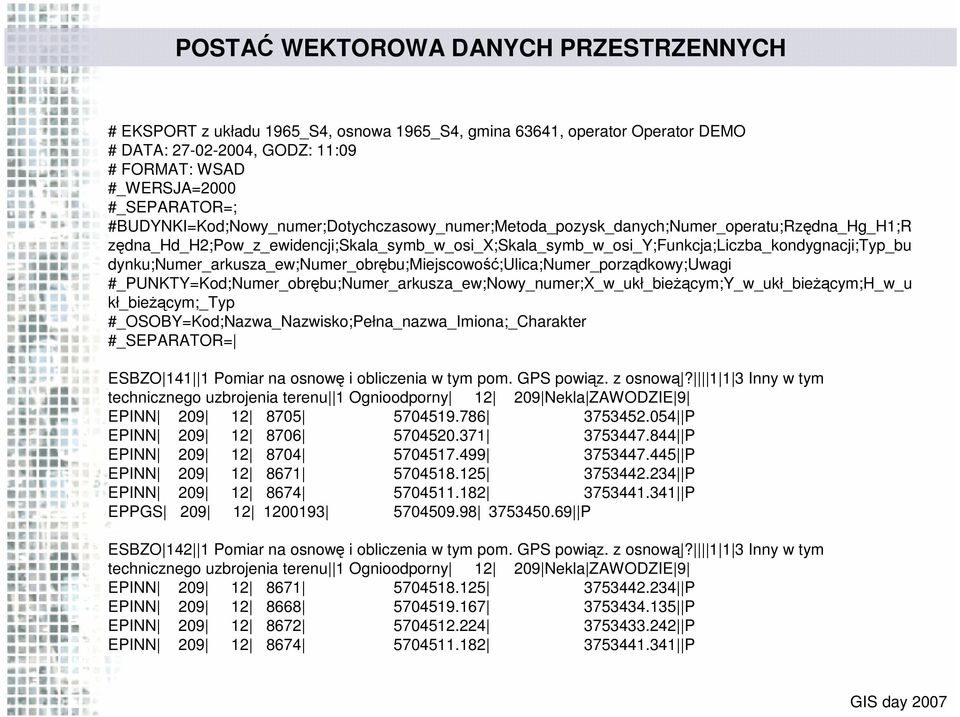

4 POSTAĆ WEKTOROWA DANYCH PRZESTRZENNYCH # EKSPORT z układu 1965_S4, osnowa 1965_S4, gmina 63641, operator Operator DEMO # DATA: , GODZ: 11:09 # FORMAT: WSAD #_WERSJA=2000 #_SEPARATOR=; #BUDYNKI=Kod;Nowy_numer;Dotychczasowy_numer;Metoda_pozysk_danych;Numer_operatu;Rzędna_Hg_H1;R zędna_hd_h2;pow_z_ewidencji;skala_symb_w_osi_x;skala_symb_w_osi_y;funkcja;liczba_kondygnacji;typ_bu dynku;numer_arkusza_ew;numer_obrębu;miejscowość;ulica;numer_porządkowy;uwagi #_PUNKTY=Kod;Numer_obrębu;Numer_arkusza_ew;Nowy_numer;X_w_ukł_bieŜącym;Y_w_ukł_bieŜącym;H_w_u kł_bieŝącym;_typ #_OSOBY=Kod;Nazwa_Nazwisko;Pełna_nazwa_Imiona;_Charakter #_SEPARATOR= ESBZO Pomiar na osnowę i obliczenia w tym pom. GPS powiąz. z osnową? Inny w tym technicznego uzbrojenia terenu 1 Ognioodporny Nekla ZAWODZIE 9 EPINN P EPINN P EPINN P EPINN P EPINN P EPPGS P ESBZO Pomiar na osnowę i obliczenia w tym pom. GPS powiąz. z osnową? Inny w tym technicznego uzbrojenia terenu 1 Ognioodporny Nekla ZAWODZIE 9 EPINN P EPINN P EPINN P EPINN P

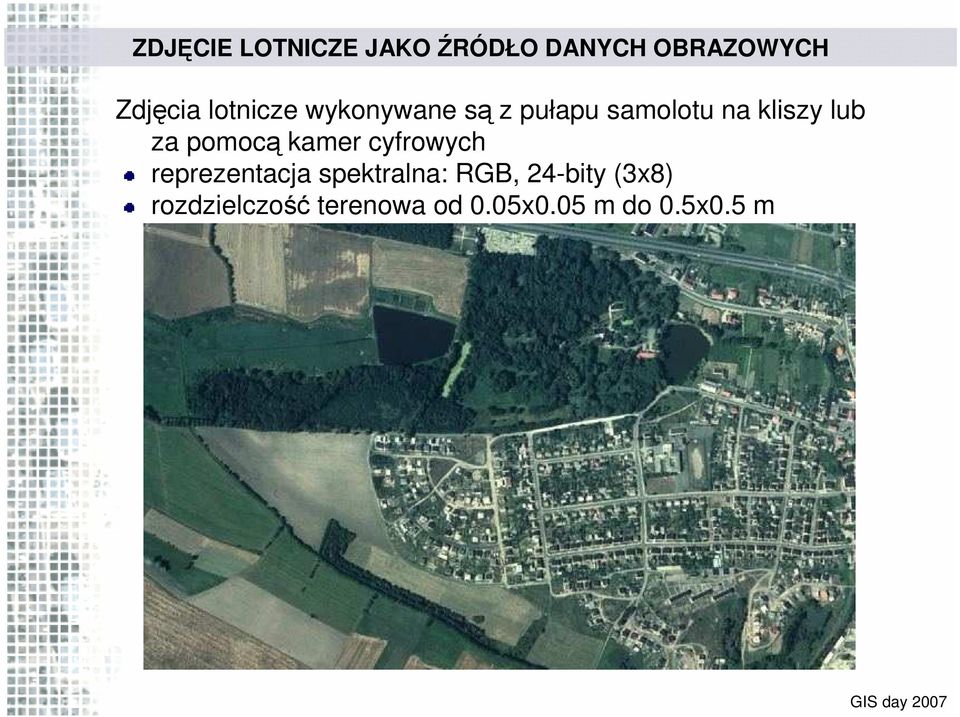

5 ZDJĘCIE LOTNICZE JAKO ŹRÓDŁO DANYCH OBRAZOWYCH Zdjęcia lotnicze wykonywane są z pułapu samolotu na kliszy lub za pomocą kamer cyfrowych reprezentacja spektralna: RGB, 24-bity (3x8) rozdzielczość terenowa od 0.05x0.05 m do 0.5x0.5 m

6 CECHY FOTOGRAMETRYCZNYCH OBRAZÓW LOTNICZYCH Rzut środkowy promienie odbite od obiektów na powierzchni ziemi przechodzą przez obiektyw (środek rzutów) i padają pod róŝnymi kątami na materiał światłoczuły (film lub detektor) Aby przedstawić obraz w rzucie ortogonalnym (tak jak mapę) naleŝy go przetworzyć, punkt po punkcie, korygując zmienny wpływ rzutowania, orientacji kamery i ukształtowania terenu.

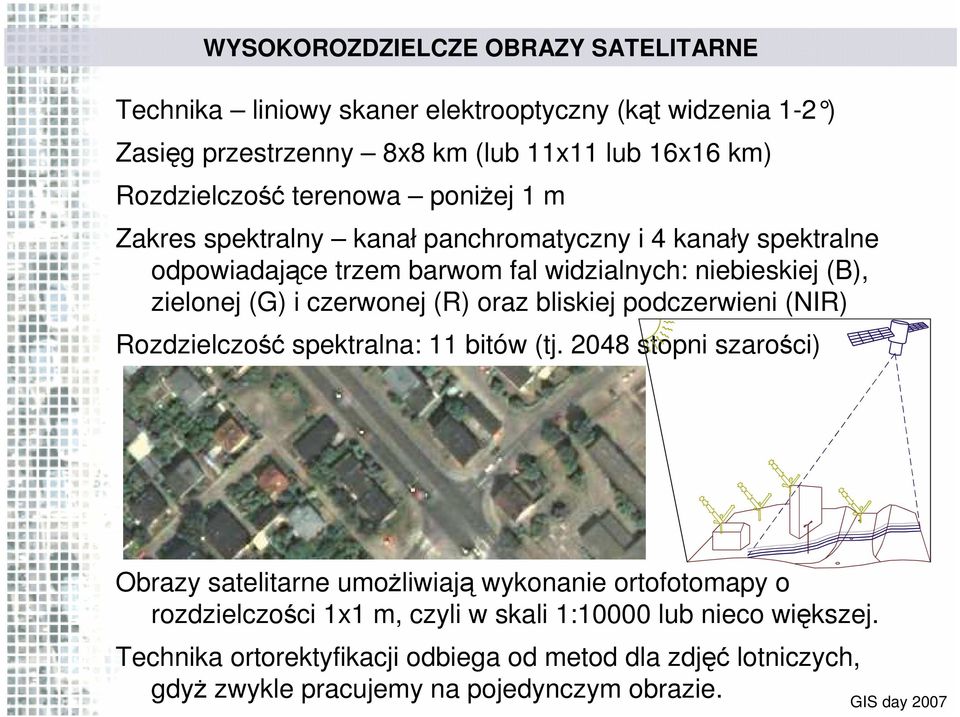

7 WYSOKOROZDZIELCZE OBRAZY SATELITARNE Technika liniowy skaner elektrooptyczny (kąt widzenia 1-2 ) Zasięg przestrzenny 8x8 km (lub 11x11 lub 16x16 km) Rozdzielczość terenowa poniŝej 1 m Zakres spektralny kanał panchromatyczny i 4 kanały spektralne odpowiadające trzem barwom fal widzialnych: niebieskiej (B), zielonej (G) i czerwonej (R) oraz bliskiej podczerwieni (NIR) Rozdzielczość spektralna: 11 bitów (tj stopni szarości) Obrazy satelitarne umoŝliwiają wykonanie ortofotomapy o rozdzielczości 1x1 m, czyli w skali 1:10000 lub nieco większej. Technika ortorektyfikacji odbiega od metod dla zdjęć lotniczych, gdyŝ zwykle pracujemy na pojedynczym obrazie.

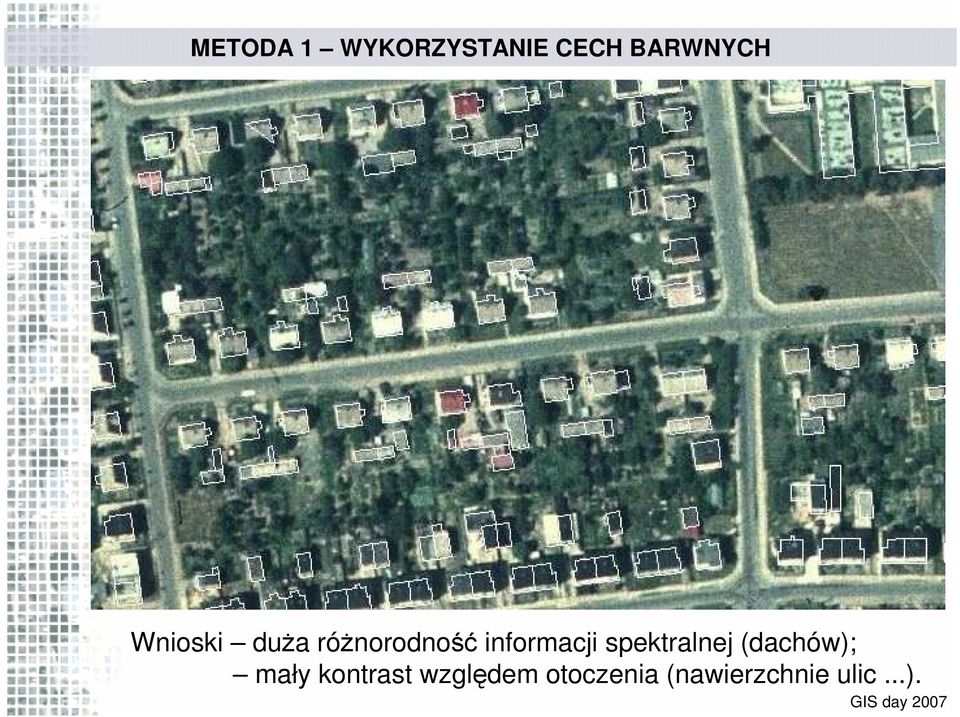

8 METODA 1 WYKORZYSTANIE CECH BARWNYCH Wnioski duŝa róŝnorodność informacji spektralnej (dachów); mały kontrast względem otoczenia (nawierzchnie ulic...).

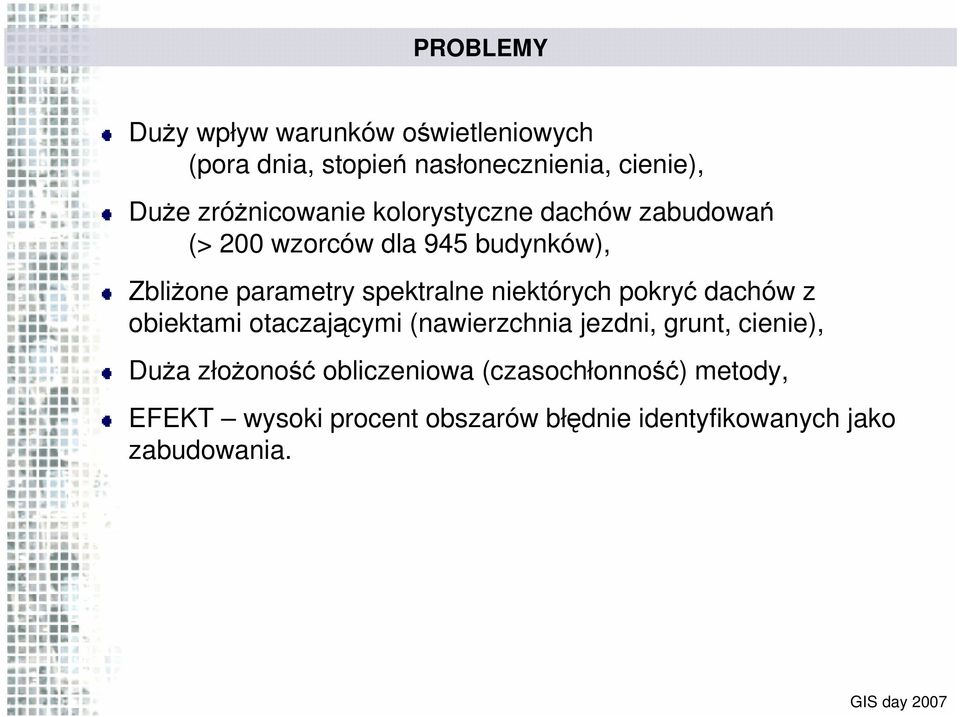

9 PROBLEMY DuŜy wpływ warunków oświetleniowych (pora dnia, stopień nasłonecznienia, cienie), DuŜe zróŝnicowanie kolorystyczne dachów zabudowań (> 200 wzorców dla 945 budynków), ZbliŜone parametry spektralne niektórych pokryć dachów z obiektami otaczającymi (nawierzchnia jezdni, grunt, cienie), DuŜa złoŝoność obliczeniowa (czasochłonność) metody, EFEKT wysoki procent obszarów błędnie identyfikowanych jako zabudowania.

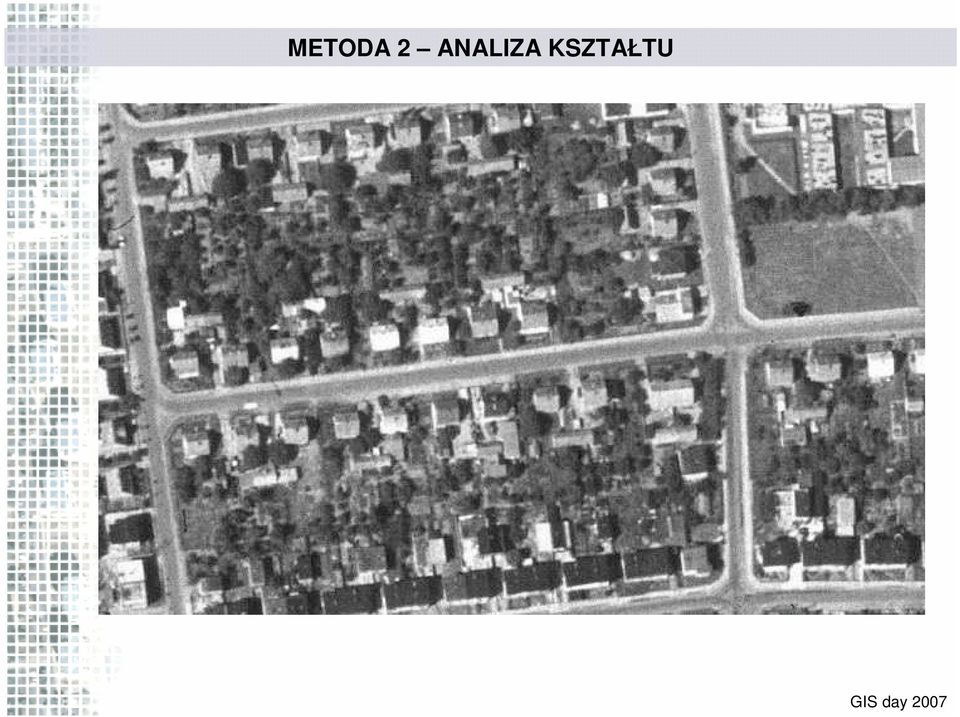

10 METODA 2 ANALIZA KSZTAŁTU

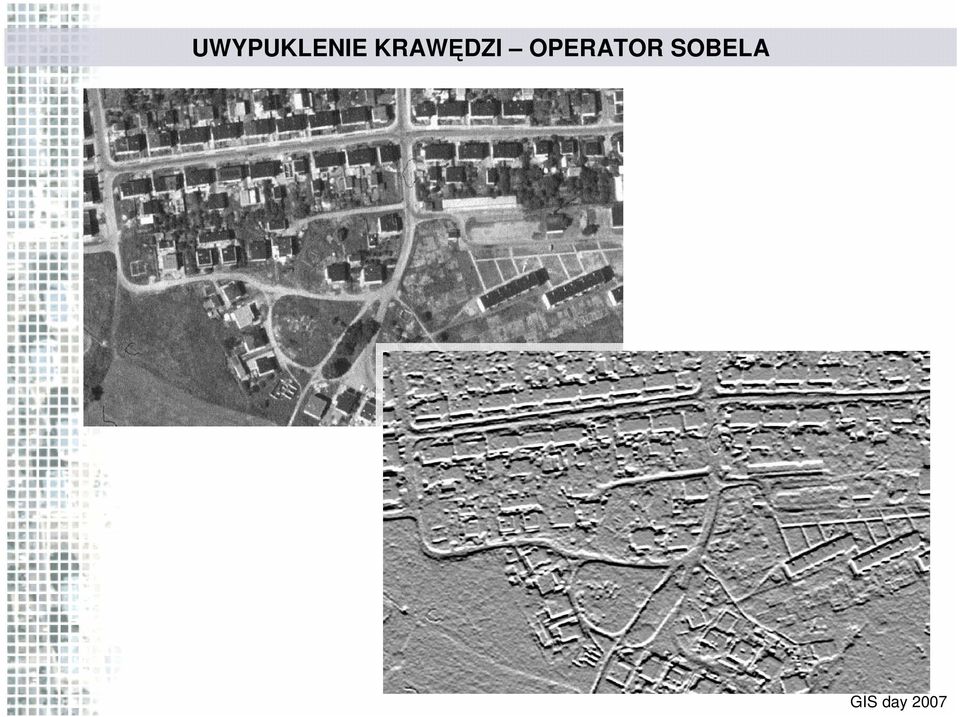

11 UWYPUKLENIE KRAWĘDZI OPERATOR SOBELA

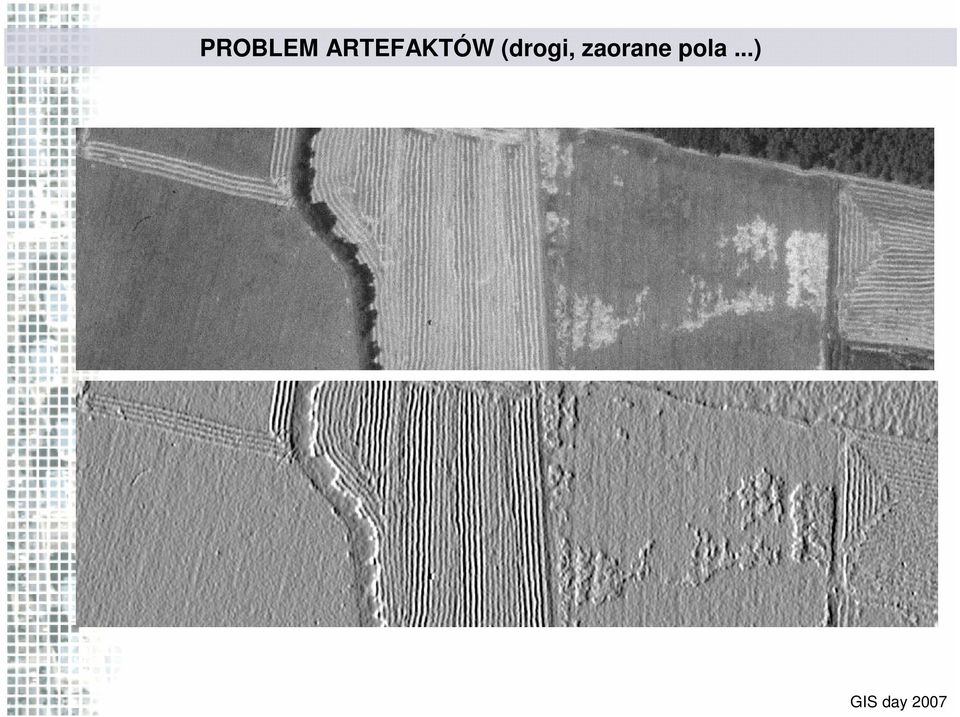

12 PROBLEM ARTEFAKTÓW (drogi, zaorane pola...)

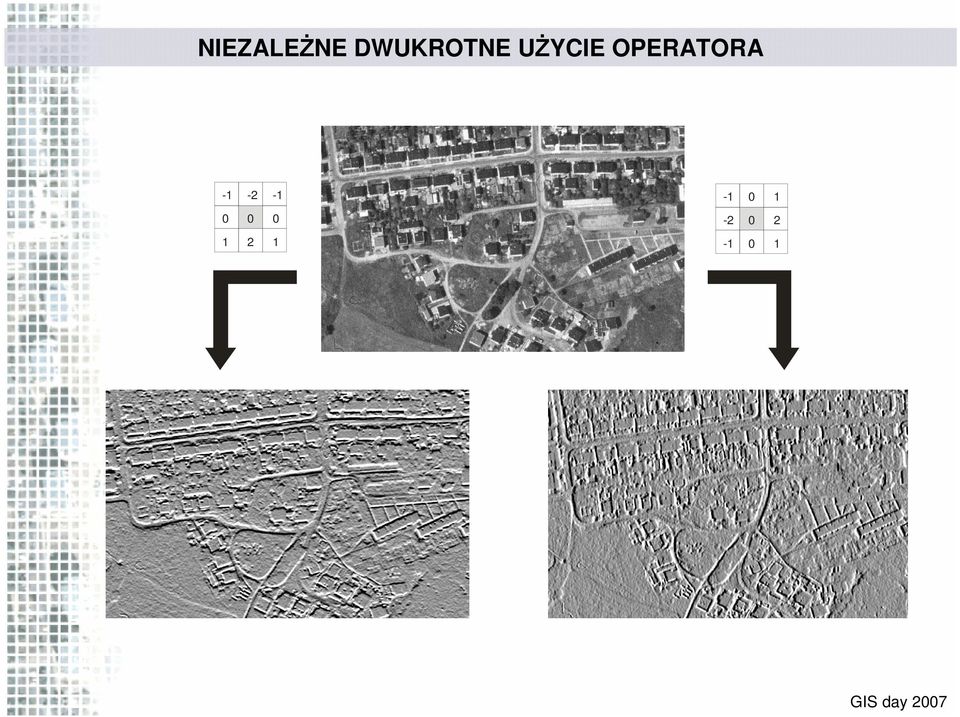

13 NIEZALEśNE DWUKROTNE UśYCIE OPERATORA

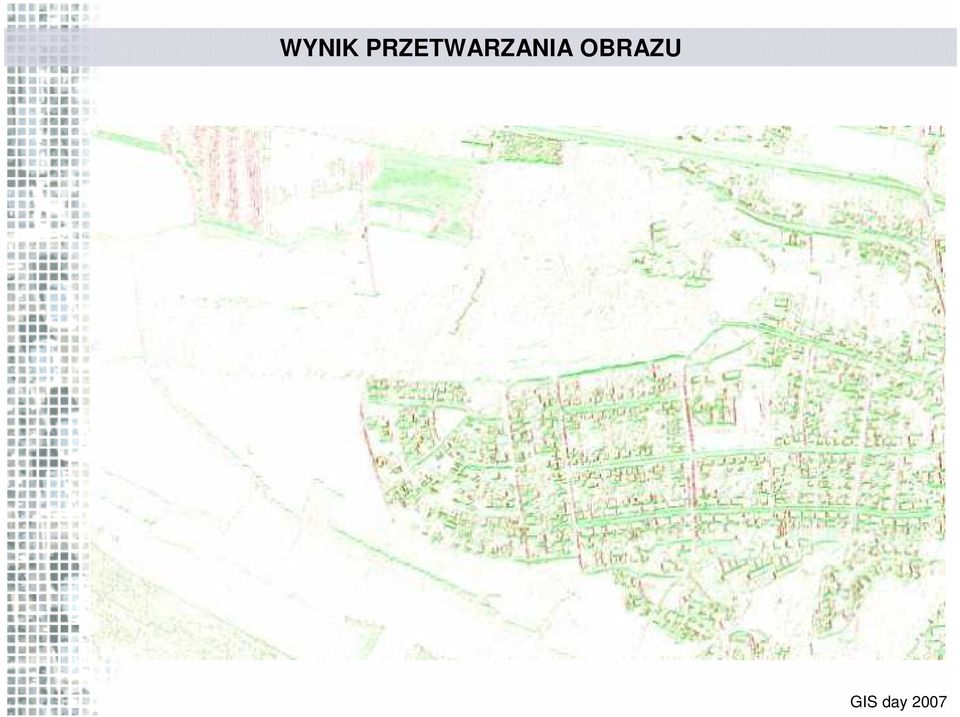

14 WYNIK PRZETWARZANIA OBRAZU

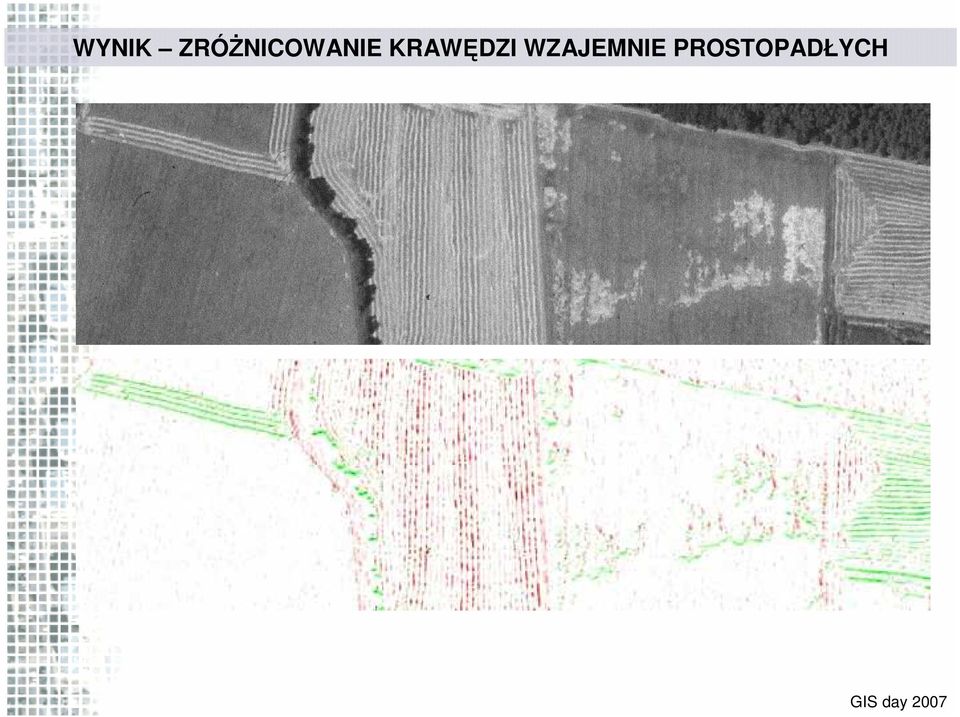

15 WYNIK ZRÓśNICOWANIE KRAWĘDZI WZAJEMNIE PROSTOPADŁYCH

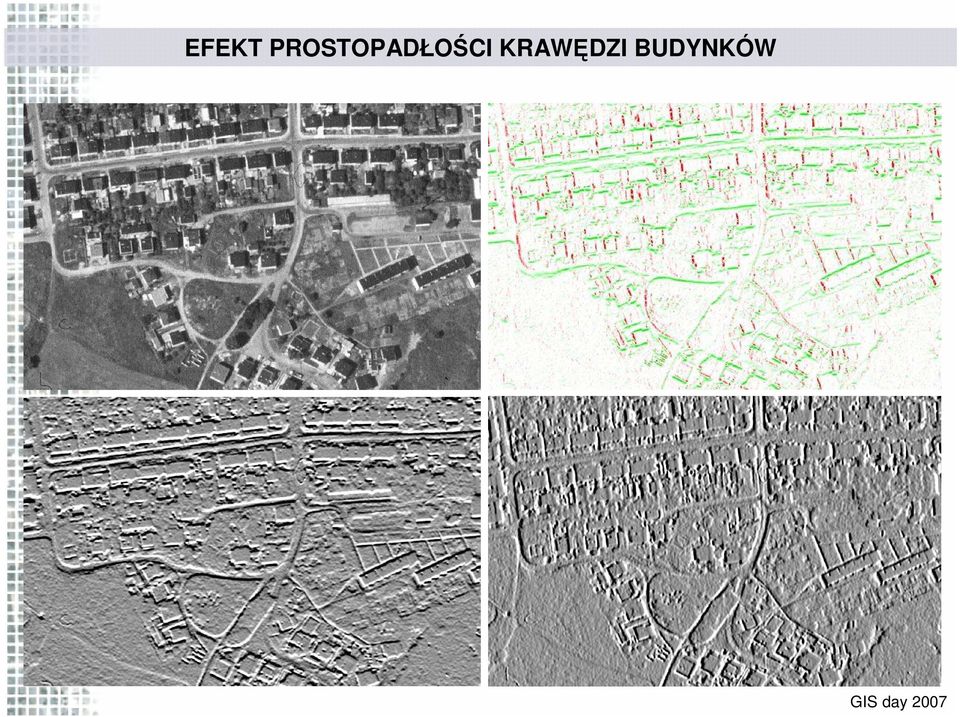

16 EFEKT PROSTOPADŁOŚCI KRAWĘDZI BUDYNKÓW

17 ALGORYTM DETEKCJI NOWYCH BUDYNKÓW 1. Zamiana oryginalnego obrazu barwnego (RGB) na obraz monochromatyczny (odcienie szarości). 2. NiezaleŜna detekcja pionowych i poziomych krawędzi operator Sobela (wynik para obrazów). 3. Binaryzacja otrzymanych obrazów w kroku 2 (próg). 4. Detekcja obszarów sąsiadujących z, odpowiednio, pionowymi i poziomymi krawędziami - zastosowanie operacji splotu z pełną maską (rozmiar maski). 5. Wyodrębnienie obszarów w których jednocześnie występują pionowe i poziome krawędzie zastosowanie operatora min. 6. Binaryzacja obrazu otrzymanego w kroku 5 (próg). 7. Filtracja obrazu odrzucenie obszarów o małej powierzchni. 8. Wyszukiwanie rozłącznych obszarów i ich ewentualne grupowanie.

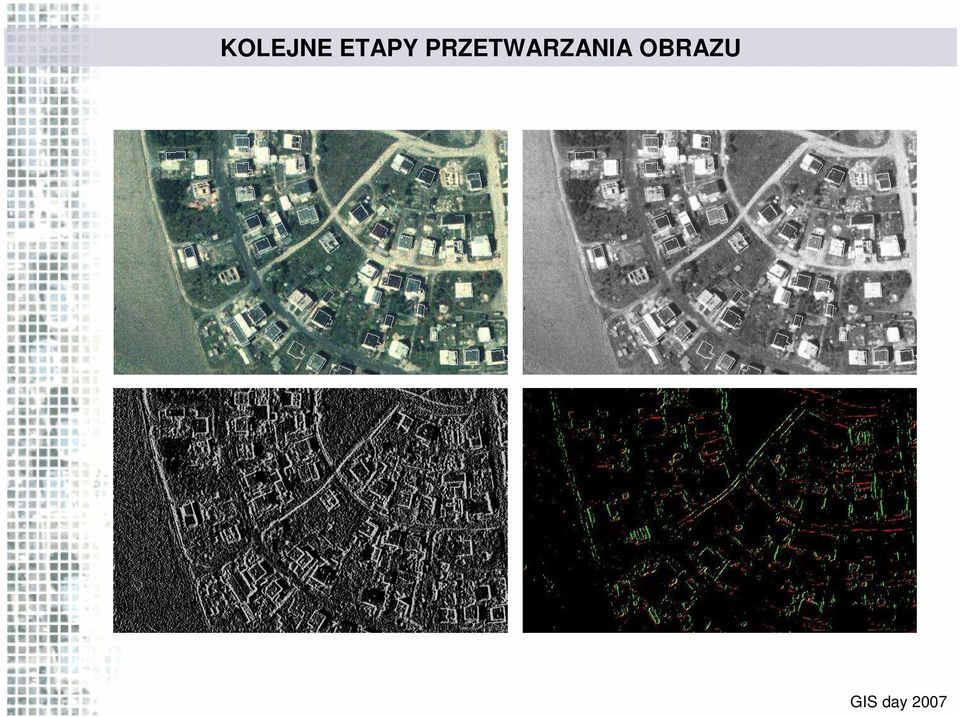

18 KOLEJNE ETAPY PRZETWARZANIA OBRAZU

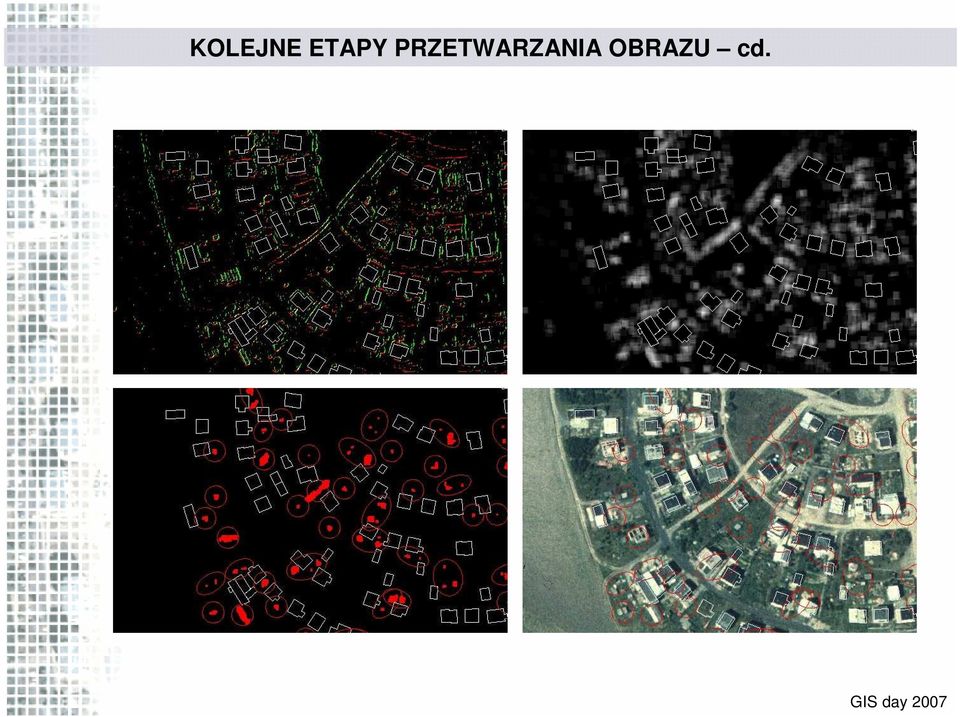

19 KOLEJNE ETAPY PRZETWARZANIA OBRAZU cd.

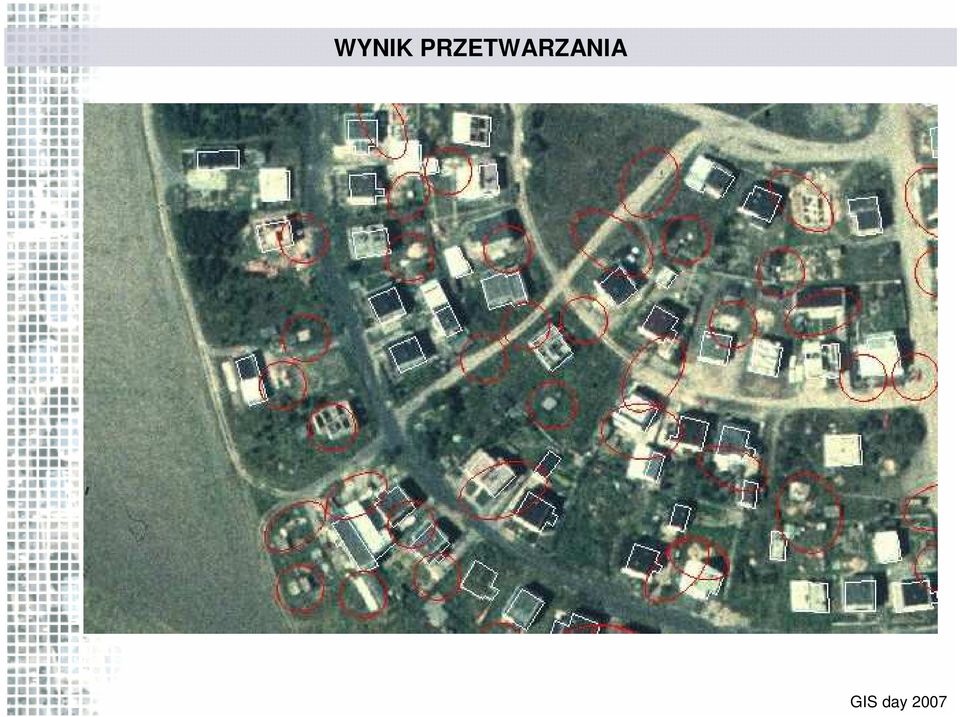

20 WYNIK PRZETWARZANIA

21 WYNIKI DETEKCJI NOWYCH ZABUDOWAŃ

22 BUDYNKI, OBSZARY ZIELENI, DROGI

23 ALGORYTM DETEKCJI WYBURZONYCH ZABUDOWAŃ 1. Przeprowadzenie sekwencji kroków od 1 do 6 algorytmu detekcji nowych budynków w celu uzyskania obszarów, w których jednocześnie występują pionowe i poziome krawędzie. 2. Wygenerowanie zbioru masek opartych na reprezentacji wektorowej kaŝdego z domów. 3. Zastosowanie operatora dylatacji i erozji (2x) na kaŝdej z masek uzyskanych w kroku Zastosowanie operator xor na obrazach uzyskanych z kroku 2, w celu utworzenia zbioru masek reprezentujących kontur 4-pixelowy kaŝdego z budynku. 5. Zliczanie liczby punktów naleŝących do pionowych i poziomych krawędzi w obrazie uzyskanym w kroku 1. dla obszaru pod maską kaŝdego z budynków. 6. Przyjęcie, Ŝe dany budynek został wyburzony jeśli liczba punktów uzyskana w kroku jest mniejsza od przyjętego progu.

24 WYNIKI ALGORYTMU DETEKCJI WYBORZONYCH ZABUDOWAŃ

25 PROBLEM ZACIENIONE OBSZARY

26 IMPLEMENTACJA W SYSTEMIE INFORMACJI PRZESTRZENNEJ GEO-INFO to obiektowy system informacji przestrzennej, bazujący na mapie numerycznej zapisanej w relacyjnej bazie danych w postaci modelu matematycznego. UŜytkownik ma dostęp do wszystkich informacji, zgromadzonych w systemie, zarówno geometrycznych, jak i opisowych. KaŜdy obiekt posiada standardowy zestaw atrybutów, który moŝe zostać dowolnie zmodyfikowany przez uŝytkownika. Podstawowym zadaniem programu jest obsługa treści mapy zasadniczej i map topograficznych wraz z nakładkami o treści specjalnej (mapa ewidencyjna, GESUT, ewidencje branŝowe). Dane do zasilania baz danych systemu uzyskuje się zwykle na podstawie pomiarów bezpośrednich (mapa zasadnicza) albo przez wektoryzację map lub obrazów (mapa topograficzna). GEO-INFO generuje rysunki map topograficznych lub tematycznych, raporty i wydruki według zadanych przez uŝytkownika kryteriów.

27 MAPA EWIDENCYJNA ESBZO Pomiar na osnowę i obliczenia w tym pom. GPS powiąz. z osnową? Inny w tym technicznego uzbrojenia terenu 1 Ognioodporny Nekla ZAWODZIE 9 EPINN P EPINN P EPINN P EPINN P EPINN P EPPGS P ESBZO Pomiar na osnowę i obliczenia w tym pom. GPS powiąz. z osnową? Inny w tym technicznego uzbrojenia terenu 1 Ognioodporny Nekla ZAWODZIE 9 EPINN P EPINN P EPINN P EPINN P

28 MAPA EWIDENCYJNA

29 ILUSTRACJA ZASTOSOWANIA METODY W SIP GEO-INFO

30 ILUSTRACJA ZASTOSOWANIA METODY W SIP GEO-INFO

31 ILUSTRACJA ZASTOSOWANIA METODY W SIP GEO-INFO

32 ILUSTRACJA ZASTOSOWANIA METODY W SIP GEO-INFO

33 ILUSTRACJA ZASTOSOWANIA METODY W SIP GEO-INFO

34

35 Praca wykonana w ramach grantu KBN Nr 4T12E DZIĘKUJĘ ZA UWAGĘ Ireneusz Wyczałek
