1 Kwiecień 2015 BWT Katalog produktów Technologia basenów i fontann BWT - Innowacyjne rozwiązania dla basenów i fontann

2 BWT Chapter Polska title BWT Polska - innowacyjne rozwiązania z zakresu uzdatniania wody, technologii basenowej i fontannowej BWT Polska - sprawdzony i godny zaufania partner dla inwestycji basenowych i fontannowych. Nasze doświadczenie i innowacyjne technologie to gwarancja bezpieczeństwa, zdrowia i higieny. O firmie BWT Polska Firma BWT Polska istnieje na polskim rynku od 1992 roku. Wieloletnie doświadczenie w branży uzdatniania wody oraz ciągłe doskonalenie naszych produktów i usług to gwarancja niezawodności i innowacyjności proponowanych przez nas rozwiązań. BWT dzięki własnym działom R&D (badania i rozwój), które na bieżąco prowadzą badania i optymalizują stosowane procesy i materiały, może zaoferować nie tylko nowoczesne, ale także ekologiczne i ekonomiczne produkty i technologie. Firma BWT Polska to działy: Inżynierii Projektowej, Technologii Basenowej i Fotannowej, Dział Wodny, Dział Serwisu oraz Dział produktów HoReCa. Dzięki temu dostarczamy kompleksowe i nowoczesne rozwiązania oraz zapewniamy wsparcie serwisowe dostosowane do indywidualnych potrzeb klientów. BWT Polska to część Grupy BWT europejskiego lidera technologii uzdatniania wody. Nasze hasło przewodnie: BWT For You and Planet Blue wyraża dążenie do zaoferowania klientom najlepszych produktów, urządzeń i usług w dziedzinie uzdatniania wody, przy jednoczesnym zapewnieniu ochrony światowych zasobów wody znajdujących się na naszej niebieskiej planecie. 2

3 Dział Technologii Basenowej i Fontannowej Chapter title Dział Technologii Basenowej i Fontannowej BWT Polska Dział basenów i fontann gwarantuje kompleksowe rozwiązania, od projektu, aż po realizację instalacji basenowych i fontannowych. Dział Technologii Basenowej i Fontannowej BWT Polska BWT Polska to sprawdzeni specjaliści w dziedzinie technologii basenowej oraz fontannowej. Nasz profesjonalizm i doświadczenie doceniło już wielu inwestorów. Zrealizowaliśmy kilkaset basenów: publicznych, hotelowych i spa, basenów rehabilitacyjnych, pływalni sportowych, basenów dla nurków oraz projektów prywatnych. Wykonaliśmy również kompleks basenów dla hipopotamów oraz akwaria dla ryb morskich i słodkowodnych w ZOO. Dział fontannowy może pochwalić się wykonaniem ponad 100 fontann, w Polsce i Europie. Szeroki wybór rodzajów fontann takich jak: dry plaza, klasyczne, interaktywne, muzyczne oraz kaskad i wodospadów pozwala na wybór rozwiązania dostosowanego do indywidualnych potrzeb i wymagań. Realizujemy zarówno inwestycje zewnętrzne np.: w parkach, na rynkach, placach miejskich, prywatnych posesjach, przed budynkami użyteczności publicznej, jak i wewnątrz budynków: w centrach handlowych, biurowcach, budynkach mieszkalnych. Nieustannie doskonalimy i rozwijamy stosowane technologie, dzięki czemu oferujemy innowacyjne rozwiązania najwyższej jakości, zapewniające najwyższy stopień higieny i bezpieczeństwa. Przekazujemy w Państwa ręce katalog naszych produktów. To tylko część oferowanych przez nas urządzeń i technologii basenowych i fontannowych. Zapewniamy także serwis gwarancyjny i pogwarancyjny oraz sprzedaż części zamiennych (Dział Serwisu Basenowego). BWT to także szeroka gama produktów i rozwiązań uzdatniania wody dla domu (Dział Wodny), przemysłu (Dział Inżynierii Projektowej) oraz usługi serwisowe urządzeń do uzdatniania wody (Dział Serwisu Wodnego). Zachęcamy do zapoznania się z całą naszą ofertą. Nasi specjaliści chętnie doradzą i pomogą wybrać rozwiązanie dostosowane do indywidualnych potrzeb. Zapraszamy do kontaktu z naszym biurem lub odwiedzenia strony internetowej. Dział Technologii Basenowej i Fontannowej BWT Polska Sp. z o.o. ul. Połczyńska Warszawa tel.: +48 /22/ baseny@bwt.pl strona internetowa: 3

4 Dział Serwisu basenów i fontann Dział Serwisu basenów i fontann BWT Polska Dział Serwisu - pewność niezakłóconej pracy instalacji przez długie lata, bezpieczeństwo użytkowników. Dział Serwisu basenów i fontann BWT Polska Firma BWT Polska to także dział serwisu basenów i fontann oferujący usługi serwisowe, przeglądy, uruchomienia, szkolenia oraz konserwację z zakresu obsługi urządzeń technologii basenowej i fontannowej. Zajmujemy się również sprzedażą komponentów, części zamiennych, chemikaliów i armatury PVC. Oferujemy doradztwo techniczne z zakresu prawidłowej eksploatacji obiektów basenowych i fontannowych. Zachęcamy do nawiązania współpracy serwisowej z firmą BWT Polska. Oferujemy stałą obsługę serwisową na bazie indywidualnych umów przygotowanych zgodnie z potrzebami Klientów. Posiadamy duże doświadczenie w wymianie złóż filtracyjnych w obiektach publicznych, hotelowych i apartamentowych. Oferujemy pełen serwis od wymiany po zagospodarowanie zużytych złóż filtracyjnych. Jedynie stała umowa serwisowa gwarantuje utrzymanie instalacji basenowych w odpowiednim stanie przez cały rok oraz szybką rekację serwisu na wezwania obsługi. Działania konserwacyjne wykonywne przez zespół doświadczonych technologów gwarantuje niezakłóconą pracę instalacji przez długie lata, wiąże się to z bezpieczeństwem oraz zadowoleniem. Oferujemy: 1. Przeglądy instalacji basenowych. 2. Naprawy oraz serwis urządzeń basenowych. 3. Kompleksową wymianę złóż filtracyjnych. 4. Sprzedaż części zamiennych. 5. Chemikalia basenowe, testery, odkurzacze i elementy wyposażenia niecek basenowych. 6. Kształtki, rury, zawory PVC. Dział Serwisu basenów i fontann Jacek Pilarski jacek.pilarski@bwt.pl tel.: tel. kom.:

5 Spis treści 1. Filtracja Filtry i zestawy filtracyjne do basenów prywatnych Złoża filtracyjne Zawory filtracyjne 6 drogowe, sterownik AQUACOACH Filtry wielowarstwowe do basenów publicznych Wyposażenie dodatkowe filtrów Pompy, dmuchawy Pompy obiegowe do basenów prywatnych oraz publicznych Pompy obiegowe do basenów publicznych Zbiorniki przelewowe (wyrównawcze) Dmuchawy Wyposażenie niecki basenowej Elementy montażowe (uzbrojenie niecki) - brąz/stal nierdzewna Elementy montażowe (uzbrojenie niecki) - ABS Elementy montażowe (uzbrojenie niecki) - PVC Drabinki basenowe Winda hydrauliczna Ruszt do rynny przelewowej Wyposażenie sportowe Liny torowe (do rozgraniczania torów pływackich) Oświetlenie i atrakcje wodne Oświetlenie podwodne basenów - brąz + stal nierdzewna Oświetlenie podwodne - ABS Oświetlenie podwodne basenu - wyposażenie dodatkowe Urządzenia do pływania pod prąd Masaż wodno - powietrzny do basenów prywatnych Masaż wodno - powietrzny do basenów publicznych Masaż karku do basenów prywatnych Masaż karku do basenów publicznych Grzybek wodny/armatka wodna Gejzer powietrzny Ławeczka napowietrzająca Leżanka napowietrzająca Dozowanie, pomiar, regulacja, chemia Dozowanie chemikaliów do basenów prywatnych Urządzenia kontrolno - pomiarowe do basenów prywatnych Dozowanie chemikaliów do basenów publicznych Kompletne stacje dozujące Elementy stacji dozujących Dezynfekcja grzybobójcza powierzchni stóp Chemikalia basenowe Kontrola parametrów jakości wody basenowej Dezynfekcja, ozonowanie, podgrzewanie Ozonowanie wody w basenach prywatnych Ozonowanie wody w basenach publicznych Dezynfekcja UV baseny prywatne, fontanny Dezynfekcja UV baseny publiczne Podgrzewanie wody basenowej Podgrzewanie wody w basenach publicznych Akcesoria do utrzymania czystości Akcesoria do utrzymania czystości Odkurzacze basenowe Dysze fontannowe Oświetlenie fontann Wyposażenie dodatkowe fontann Ogólne warunki sprzedaży i dostaw BWT Polska Sp. z o. o Warunki gwarancji urządzeń BWT Polska Sp. z o. o Objaśnienia Źródła

6 6

7 Filtracja

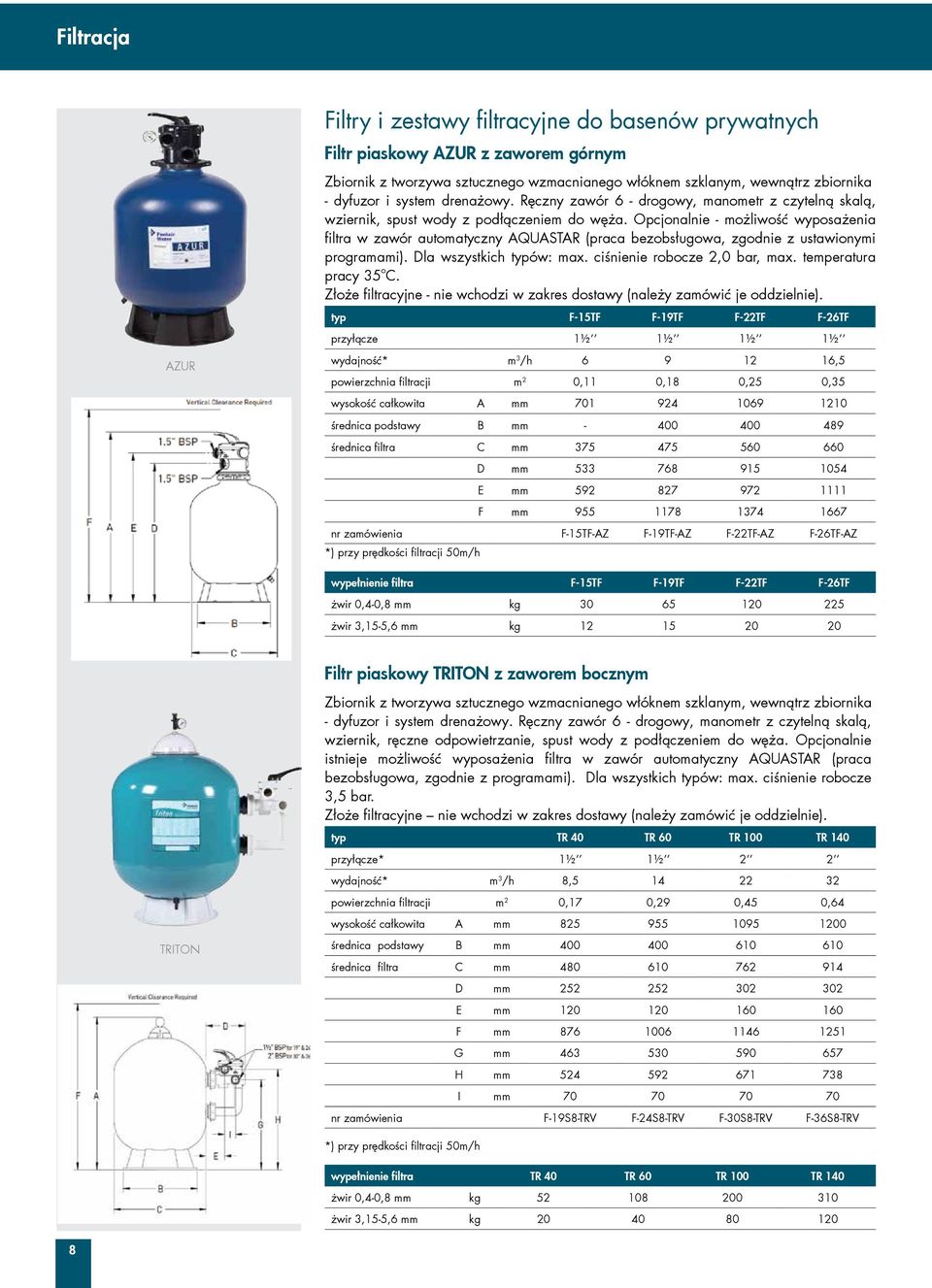

8 Filtracja AZUR Filtry i zestawy filtracyjne do basenów prywatnych Filtr piaskowy AZUR z zaworem górnym Zbiornik z tworzywa sztucznego wzmacnianego włóknem szklanym, wewnątrz zbiornika - dyfuzor i system drenażowy. Ręczny zawór 6 - drogowy, manometr z czytelną skalą, wziernik, spust wody z podłączeniem do węża. Opcjonalnie - możliwość wyposażenia filtra w zawór automatyczny AQUASTAR (praca bezobsługowa, zgodnie z ustawionymi programami). Dla wszystkich ów: max. ciśnienie robocze 2,0 bar, max. temperatura pracy 35 o C. Złoże filtracyjne - nie wchodzi w zakres dostawy (należy zamówić je oddzielnie). F-15TF F-19TF F-22TF F-26TF przyłącze 1½ 1½ 1½ 1½ wydajność* m 3 /h ,5 powierzchnia filtracji m 2 0,11 0,18 0,25 0,35 wysokość całkowita A mm średnica podstawy B mm średnica filtra C mm D mm E mm F mm nr zamówienia F-15TF-AZ F-19TF-AZ F-22TF-AZ F-26TF-AZ *) przy prędkości filtracji 50m/h wypełnienie filtra F-15TF F-19TF F-22TF F-26TF żwir 0,4-0,8 mm kg żwir 3,15-5,6 mm kg Filtr piaskowy TRITON z zaworem bocznym TRITON Zbiornik z tworzywa sztucznego wzmacnianego włóknem szklanym, wewnątrz zbiornika - dyfuzor i system drenażowy. Ręczny zawór 6 - drogowy, manometr z czytelną skalą, wziernik, ręczne odpowietrzanie, spust wody z podłączeniem do węża. Opcjonalnie istnieje możliwość wyposażenia filtra w zawór automatyczny AQUASTAR (praca bezobsługowa, zgodnie z programami). Dla wszystkich ów: max. ciśnienie robocze 3,5 bar. Złoże filtracyjne nie wchodzi w zakres dostawy (należy zamówić je oddzielnie). TR 40 TR 60 TR 100 TR 140 przyłącze* 1½ 1½ 2 2 wydajność* m 3 /h 8, powierzchnia filtracji m 2 0,17 0,29 0,45 0,64 wysokość całkowita A mm średnica podstawy B mm średnica filtra C mm D mm E mm F mm G mm H mm I mm nr zamówienia F-19S8-TRV F-24S8-TRV F-30S8-TRV F-36S8-TRV *) przy prędkości filtracji 50m/h wypełnienie filtra TR 40 TR 60 TR 100 TR 140 żwir 0,4-0,8 mm kg żwir 3,15-5,6 mm kg

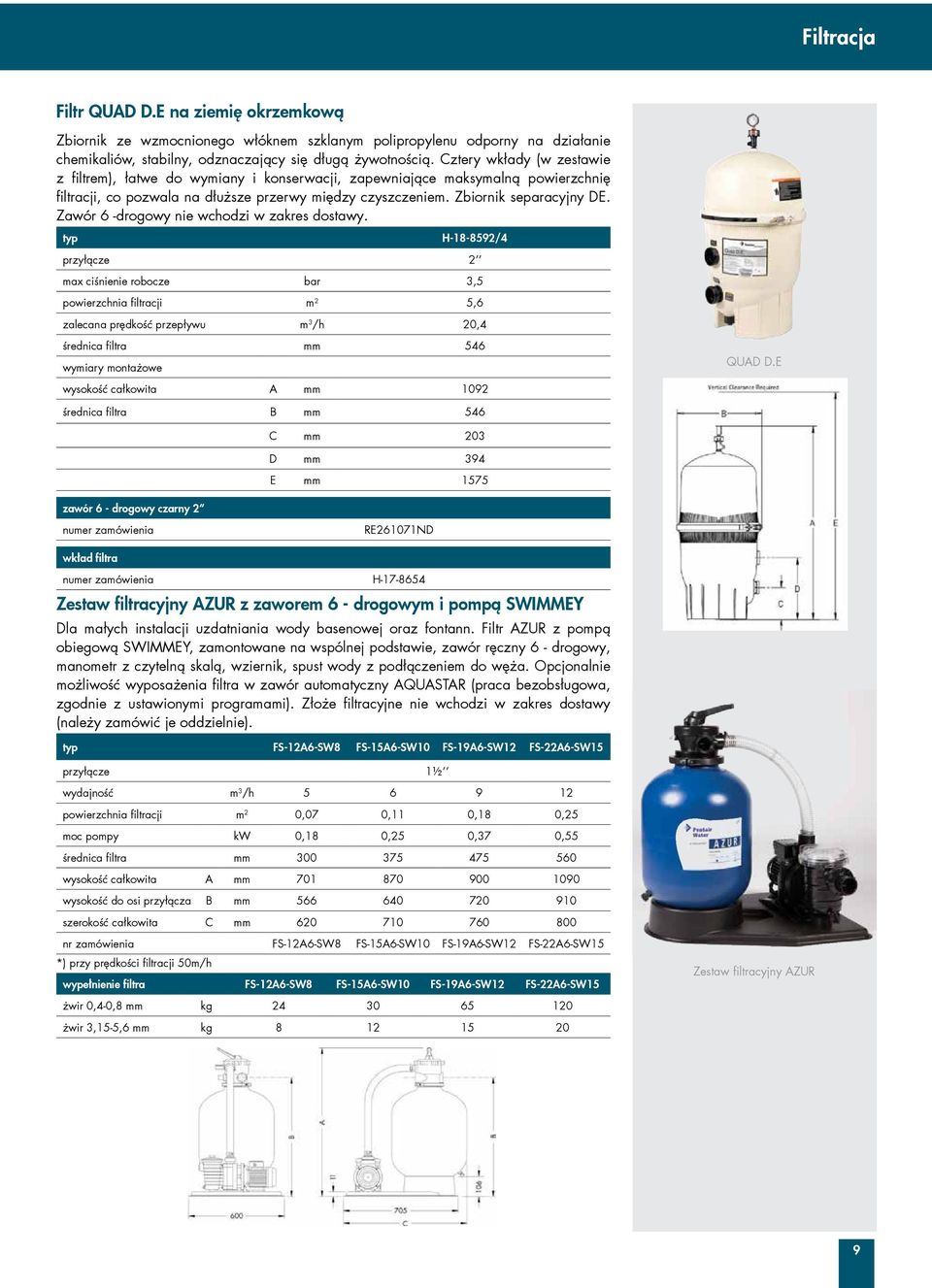

9 Filtracja Filtr QUAD D.E na ziemię okrzemkową Zbiornik ze wzmocnionego włóknem szklanym polipropylenu odporny na działanie chemikaliów, stabilny, odznaczający się długą żywotnością. Cztery wkłady (w zestawie z filtrem), łatwe do wymiany i konserwacji, zapewniające maksymalną powierzchnię filtracji, co pozwala na dłuższe przerwy między czyszczeniem. Zbiornik separacyjny DE. Zawór 6 -drogowy nie wchodzi w zakres dostawy. H /4 przyłącze 2 max ciśnienie robocze bar 3,5 powierzchnia filtracji m 2 5,6 zalecana prędkość przepływu m 3 /h 20,4 średnica filtra mm 546 wymiary montażowe wysokość całkowita A mm 1092 QUAD D.E średnica filtra B mm 546 C mm 203 D mm 394 E mm 1575 zawór 6 - drogowy czarny 2 numer zamówienia RE261071ND wkład filtra numer zamówienia H Zestaw filtracyjny AZUR z zaworem 6 - drogowym i pompą SWIMMEY Dla małych instalacji uzdatniania wody basenowej oraz fontann. Filtr AZUR z pompą obiegową SWIMMEY, zamontowane na wspólnej podstawie, zawór ręczny 6 - drogowy, manometr z czytelną skalą, wziernik, spust wody z podłączeniem do węża. Opcjonalnie możliwość wyposażenia filtra w zawór automatyczny AQUASTAR (praca bezobsługowa, zgodnie z ustawionymi programami). Złoże filtracyjne nie wchodzi w zakres dostawy (należy zamówić je oddzielnie). FS-12A6-SW8 FS-15A6-SW10 FS-19A6-SW12 FS-22A6-SW15 przyłącze 1½ wydajność m 3 /h powierzchnia filtracji m 2 0,07 0,11 0,18 0,25 moc pompy kw 0,18 0,25 0,37 0,55 średnica filtra mm wysokość całkowita A mm wysokość do osi przyłącza B mm szerokość całkowita C mm nr zamówienia FS-12A6-SW8 FS-15A6-SW10 FS-19A6-SW12 FS-22A6-SW15 *) przy prędkości filtracji 50m/h wypełnienie filtra FS-12A6-SW8 FS-15A6-SW10 FS-19A6-SW12 FS-22A6-SW15 żwir 0,4-0,8 mm kg żwir 3,15-5,6 mm kg Zestaw filtracyjny AZUR 9

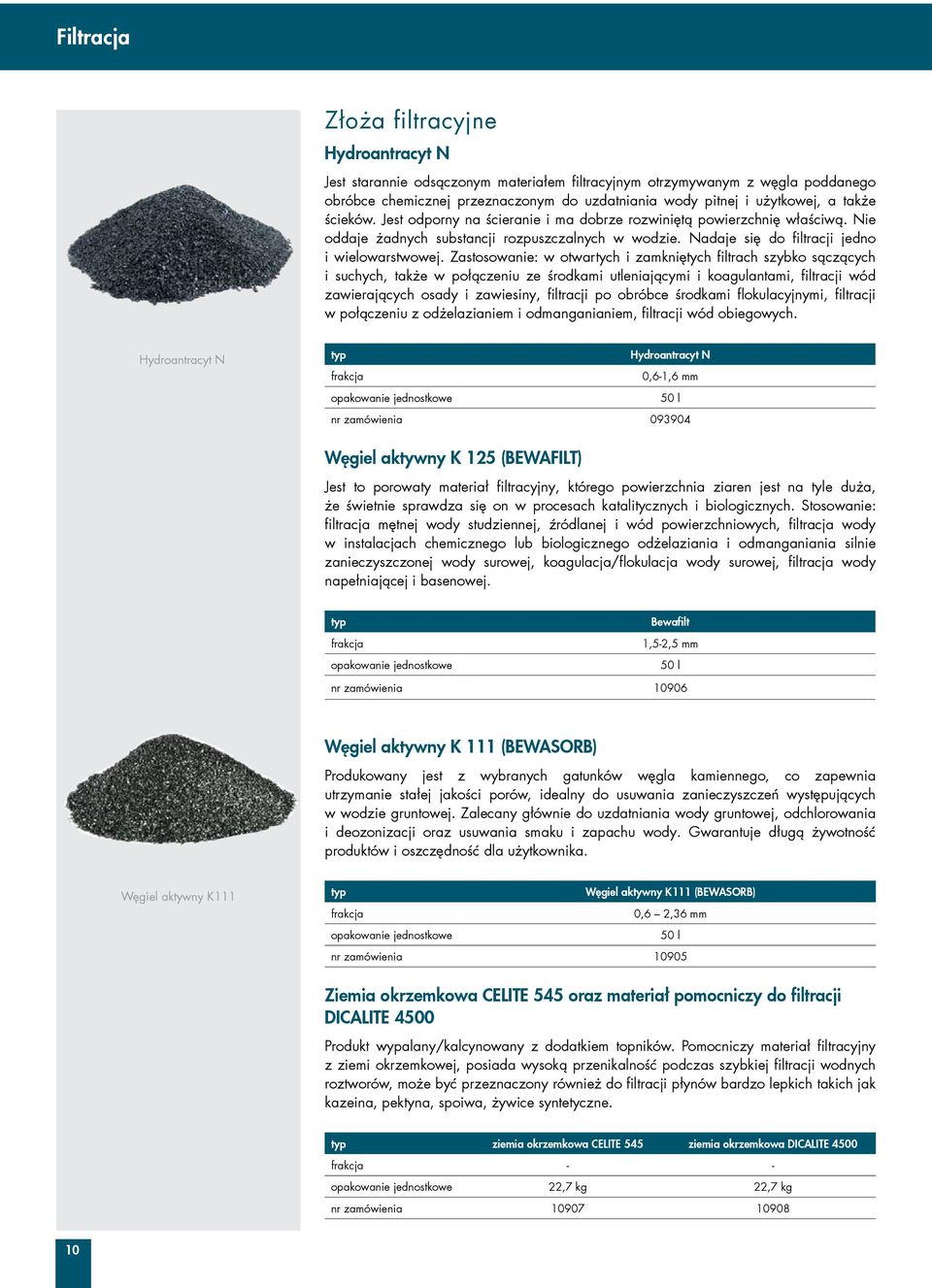

10 Filtracja Złoża filtracyjne Hydroantracyt N Jest starannie odsączonym materiałem filtracyjnym otrzymywanym z węgla poddanego obróbce chemicznej przeznaczonym do uzdatniania wody pitnej i użytkowej, a także ścieków. Jest odporny na ścieranie i ma dobrze rozwiniętą powierzchnię właściwą. Nie oddaje żadnych substancji rozpuszczalnych w wodzie. Nadaje się do filtracji jedno i wielowarstwowej. Zastosowanie: w otwartych i zamkniętych filtrach szybko sączących i suchych, także w połączeniu ze środkami utleniającymi i koagulantami, filtracji wód zawierających osady i zawiesiny, filtracji po obróbce środkami flokulacyjnymi, filtracji w połączeniu z odżelazianiem i odmanganianiem, filtracji wód obiegowych. Hydroantracyt N Hydroantracyt N frakcja 0,6-1,6 mm opakowanie jednostkowe 50 l nr zamówienia Węgiel aktywny K 125 (BEWAFILT) Jest to porowaty materiał filtracyjny, którego powierzchnia ziaren jest na tyle duża, że świetnie sprawdza się on w procesach katalitycznych i biologicznych. Stosowanie: filtracja mętnej wody studziennej, źródlanej i wód powierzchniowych, filtracja wody w instalacjach chemicznego lub biologicznego odżelaziania i odmanganiania silnie zanieczyszczonej wody surowej, koagulacja/flokulacja wody surowej, filtracja wody napełniającej i basenowej. frakcja opakowanie jednostkowe Bewafilt 1,5-2,5 mm 50 l nr zamówienia Węgiel aktywny K 111 (BEWASORB) Produkowany jest z wybranych gatunków węgla kamiennego, co zapewnia utrzymanie stałej jakości porów, idealny do usuwania zanieczyszczeń występujących w wodzie gruntowej. Zalecany głównie do uzdatniania wody gruntowej, odchlorowania i deozonizacji oraz usuwania smaku i zapachu wody. Gwarantuje długą żywotność produktów i oszczędność dla użytkownika. Węgiel aktywny K111 Węgiel aktywny K111 (BEWASORB) frakcja 0,6 2,36 mm opakowanie jednostkowe 50 l nr zamówienia Ziemia okrzemkowa CELITE 545 oraz materiał pomocniczy do filtracji DICALITE 4500 Produkt wypalany/kalcynowany z dodatkiem topników. Pomocniczy materiał filtracyjny z ziemi okrzemkowej, posiada wysoką przenikalność podczas szybkiej filtracji wodnych roztworów, może być przeznaczony również do filtracji płynów bardzo lepkich takich jak kazeina, pektyna, spoiwa, żywice syntetyczne. ziemia okrzemkowa CELITE 545 ziemia okrzemkowa DICALITE 4500 frakcja - - opakowanie jednostkowe 22,7 kg 22,7 kg nr zamówienia

11 Filtracja Złoże szklane AFM Jest to nowoczesne szklane złoże filtracyjne, które skutecznie zastępuje piasek w filtrach ciśnieniowych i grawitacyjnych. AFM powoduje wzrost skuteczności filtracji. Złoże charakteryzuje się wysoką odpornością materiału oraz niską zużywalnością. Produkt na zapytanie. złoże filtracyjne AFM frakcja opakowanie jednostkowe 0,5 1,0 mm 1,0 2,0 mm 2,0 6,0 mm 25 kg Złoże szklane AFM Piasek kwarcowy piasek kwarcowy frakcja mm 0,4-0,8 0,7-1,25 1,0-2,0 2,0-3,15 3,15-5,6 opakowanie kg nr zamówienia DIA PAC Panele filtracyjne do ziemi okrzemkowej. Przeznaczone do filtracji w systemach otwartych podciśnieniowych. Zapewniają bardzo dobrą skuteczność usuwania zanieczyszczeń występujących w postaci cząstek w zawiesinie. Uzyskana skuteczność filtracji jest porównywalna z metodą membranową. Zalecane medium filtracyjne Celite 545. Ramka wykonana z polistyrenu, tkanina wykonana z polipropylenu, zalecana prędkość filtracji 3 m/h. Piasek kwarcowy panel filtracyjny panel filtracyjny wymiar cm 50 x 50 60,4 x 44 nr zamówienia Panel filtracyjny 50 x 50 Panel filtracyjny 60,4 x 44 11

12 Filtracja Zawory filtracyjne 6 - drogowe 6-drogowe zawory filtracyjne posiadają 6 pozycji pracy: filtracja, płukanie wsteczne, płukanie końcowe, opróżnianie, zamknięcie, cyrkulacja. Zawory ręczne do zastosowania ogólnego Przeznaczone do montażu bocznego przy filtrze. Przyłącza gwintowane. Z boku obudowy znajduje się wziernik do obserwacji stanu zanieczyszczenia wody ( 1½ i 2 ). 1½ 2 2½ 3 4 Zawór ręczny 6 drogowy materiał/kolor ABS/biały ABS/biały ABS wzmocniony włóknem szklanym /czarny W zestawie: rura, złączki, o-ringi ABS wzmocniony włóknem szklanym /czarny poliuretan/ czarny nr zamówienia 310-OT 320-OT SM OT 380-OT Zawory ręczne do filtrów Azur i Triton Przeznaczone do montażu górnego lub bocznego przy filtrze. Przyłącza gwintowane. Z boku obudowy znajduje się wziernik do obserwacji stanu zanieczyszczenia wody. Zawór górny posiada manometr. Zawory boczne posiadają wklejone rury przyłączeniowe. 1½ Azur 1½ Azur 1½ Triton 1½ Triton 2 Triton 2 Triton materiał/kolor ABS/czarny ABS/czarny ABS/czarny ABS/biały ABS/czarny ABS/biały montaż górny boczny boczny boczny boczny boczny Zawór ręczny 6 drogowy nr zamówienia RE272026ND RE261069B RE261070ND (131082) RE261071ND Zawór automatyczny AQUASTAR easy 1001 i 4001 (1½, 2 ) włącznik czasowy włącznik czasowy i ciśnieniowy Zawór do automatycznego płukania filtrów o średnicy od d300 do d600. Przeznaczone do basenów prywatnych, publicznych, SPA i fontann. Cechy: klasa ochrony IP65, armatura i obudowa odporna na promienie UV, zasilenie 230V/50Hz, max. ciśnienie 3,5 bar. W skład zamówienia wchodzi zawór 6 - drogowy wraz ze skrzynką z napędem. Można również skorzystać z zamówienia samej skrzynki z napędem (w wersji 24VAC/DC lub 230 V/AC) ½ ½ materiał/kolor ABS/biały ABS/biały ABS/biały ABS/biały AQUASTAR easy nr zamówienia kompletu nr zamówienia napędu / / Zawór automatyczny AQUASTAR Comfort 3001, 4001, 6501(1½,2,3 ) AQUASTAR comfort zegar cyfrowy z włącznikiem czasowym włącznik czasowy i ciśnieniowy zegar cyfrowy z włącznikiem czasowym, włącznik ciśnieniowy, sterowanie pompami filtrów Zawór do automatycznego płukania filtrów o średnicy od d400 do d1050. Do basenów prywatnych, publicznych i Aquaparków, które nie posiadają sterowania PLC. Cechy: wskaźnik pozycji na obudowie, tryb awaryjny dla wszystkich rozmiarów, klasa ochrony IP65, armatura i obudowa odporna na promienie UV, zasilenie 230V/50Hz, bezpośrednie przyłącze do pompy, ciśnienie max. 3,5 bar (dla zaworów " i " - 5 bar).w skład zamówienia wchodzi zawór 6 - drogowy wraz ze skrzynką z napędem. Można również skorzystać z zamówienia samej skrzynki z napędem (w wersji 24VAC/DC lub 230 V/AC). Większe rozmiary dostępne na zapytanie. 12

13 Filtracja ½ ½ ½ materiał ABS ABS ABS ABS ABS ABS nr zamówienia kompletu nr zamówienia napędu / / / Zawór automatyczny AQUASTAR mp (1½, 2, 3 ) Zawór do automatycznego płukania filtrów o średnicy od d300 do d600. Zawór współpracuje ze sterowaniem zewnętrznym PLC (np. AQUACOACH, AQUACOACH pro). Przeznaczone do basenów prywatnych, publicznych, SPA i fontann. Cechy: klasa ochrony IP65, armatura i obudowa odporna na promienie UV, zasilenie 24 V AC/DC lub 230V/ AC 50Hz, max. ciśnienie 3,5 bar. Większe rozmiary dostępne na zapytanie. MP -1½, 24V MP - 2, 24V MP - 1½, 230V MP - 2, 230V materiał/kolor ABS/biały ABS/biały ABS/biały ABS/biały nr zamówienia kompletu AQUASTAR mp Sterownik AQUACOACH Wielofunkcyjna skrzynka sterownicza do sterowania pracą basenu. Urządzenie w sposób automatyczny wcześniej zaprogramowany przeznaczone jest do sterowania procesem płukania filtrów. Posiada możliwość sterowania ogrzewaniem solarnym lub tradycyjnym. W sterowniku znajduje się funkcja regulacji poziomu wody w basenach skimerowych poprzez jedną sondę (nie ma możliwości zabezpieczenia pompy przed suchobiegiem), zegar z funkcją daty oraz automatyczną zmianą czasu na letni lub zimowy. Sterownik umożliwia płukanie wsteczne poprzez połączenie z 6 - drogowym zaworem automatycznym AQUASTAR 1001 oraz z zaworem automatycznym AQUASTAR MP. Dodatkowo urządzenie wyposażone zostało: w funkcję opróżniania przez zawór, podłączenia urządzenia kontrolno - pomiarowego, funkcję sterowania pompą, podłączenie BUS, konfigurację czasu, czujnik ciśnienia, wejścia cyfrowe oraz analogowe, bezpotencjałowe wyjścia, alarm sygnału przekaźnika, licznik godzin pracy, wejście USB, możliwość podłączenia PC. Klasa ochrony IP 54. Urządzenie dostępne jest również w wersji AQUACOACH pro, pozwala ono na jednoczesne sterowanie ogrzewaniem solarnym i tradycyjnym, posiada 5 sond do regulacji poziomu wody w basenach z rynna przelewową w zbiorniku przelewowym (pozwala to zabezpieczyć pompę przed suchobiegiem) oraz wyposażony jest w sterowanie pracą zaworu bezpieczeństwa i zaworu zwrotnego. Sterownik AQUACOACH AQUACOACH AQUACOACH pro napięcie robocze VAC, Hz , maksymalny pobór mocy VA 40 zabezpieczenie pompy filtra A, VAC max. 8, fazowe 1 przekaźnik bezpotencjałowy ilość przekaźników pompy filtra 3 fazowe 3 przekaźniki bezpotencjałowe wyjścia przekaźnikowe A, VAC max. 5, 250 ilość wyjść max. 17 przekaźników bezpotencjałowych /rozmiar monitora monochromatyczny/128x64 Sterownik AQUACOACH pro czujnik temperatury o C czujnik prądu A ±51 czujnik ciśnienia bar 0-5,5 tempaeratura otoczenia o C 0-60 temperatura magazynowania o C 0-60 wilgotność max. 80% relatywnej wilgotności waga kg ok. 2,8 wymiary szer. x wys. x gł. cm 36,4 x 14,1 x 31,9 13

14 Filtracja Filtry wielowarstwowe do basenów publicznych Filtr Norm Plus Korpus filtra wykonany jest z laminowanego poliestru wzmocnionego włóknem szklanym. Otwór do napełniania, otwór rewizyjny w części cylindrycznej DN 200, dwa przyłącza obiegu filtracyjnego, króciec opróżniania zbiornika, króciec odpowietrzania zbiornika, płyta denna z kompletem dysz, wziernik. Złoże filtracyjne - nie wchodzi w zakres dostawy (należy zamówić je oddzielnie). Dla wszystkich ów: ciśnienie robocze 2,5 bar, temperatura robocza max. 40 o C. Wysokość złoża filtracyjnego 1200 mm. Zbiornik filtra posiada dokumentację UDT przyłącze mm wydajność*) m 3 /h Filtr Norm Plus średnica mm wysokość całkowita mm *)przy prędkości filtracji 30m/h Filtr Artic Plus Linia filtrów piaskowych, dwuczęściowych produkowanych metodą wtryskową, wykonane z żywicy poliestrowej, wzmocnionej włóknem szklanym. Dostępne w różnych średnicach 65, 800, 950, 1050, 1200, maksymalne ciśnienie robocze 2,5 bar, maksymalna temperatura robocza 50ºC, wysokość złoża 1,2 m, wyposażony w ręczne odwodnienie i ręczny odpowietrznik. Dostępne z dnem kolektorowym (baseny prywatne) lub z dnem dyszowym (baseny publiczne). Zbiornik filtra posiada dokumentację UDT Filtr Artic Plus przyłącza 1½ 2 2½ kołnierz Ø90 kołnierz Ø110 powierzchnia filtracji m 2 0,33 0,50 0,70 0,86 1,13 prędkość filtracji m 3 /h/m 2 30 przepływ m 3 /h 9,9 15, ,8 33,9 waga kg ,0 260,0 2000,0 230,0 wypełnienie filtra żwir 0,4-0,8 mm kg żwir 1,0-1,2 mm kg nr zamówienia

15 Filtracja Filtr MSF Filtr ze wzmocnionego włókna szklanego z dnem dyszowym (dysze 0,5 mm - min. 70 dysz/ m 2, z wziernikiem D ) oraz żelowo-winylową warstwą chemoodporną zgodną z DIN posiadającą certyfikat KSW - KTW i DVGW Arbeitsblatt. Średnica od Ø 600 dla użytku prywatnego i hoteli, do ø3200 dla obiektów publicznych, basenów termalnych i rekreacyjnych. Filtry posiadają certyfikat Tüv zgodny z wytycznymi 97/23/EG - CE 094. Ciśnienie robocze 2,5 bar (na życzenie również od 4 do 6 bar). Max temperatura pracy 50 C. Zbiornik filtra posiada dokumentację UDT. Filtr MSF Dane techniczne średnica dl mm wysokość H (Hc 1500) wysokość H (Hc 1800) wysokość H (Hc 2000) mm m mm H1 mm H2 (Hc 1500) mm H2 (Hc 1800) mm H2 (Hc 2000) mm wziernik (A) d mm wziernik (B) d mm zawór opróżniający (C) zawór opróżniający (D) DN 50/1 50/1 50/1 50/1 100/1 100/1 100/1 100/1½ 100/1½ 100/1½ 100/1½ 100/1 DN przyłącze 1/2 DN 65/65 65/65 80/80 80/80 100/ / / / / / / /150 dysze filtra (F) stk powierzchnia filtra mg 0,28 0,44 0,51 0,56 0,63 0,78 0,95 1,13 1,22 1,54 1,76 2,01 wydajność filtra (30m/h) m/h nr zamówienia Dane techniczne średnica dl mm wysokość H (Hc 1500) mm wysokość H (Hc 1800) m wysokość H (Hc 2000) mm H1 mm H2 (Hc 1500) mm H2 (Hc 1800) mm H2 (Hc 2000) mm wziernik (A) d mm wziernik (B) d mm zawór opróżniający (C) DN 100/1½ 100/1½ 100/2 100/2 100/2 100/2 100/2 100/2 100/2 100/2 100/2 zawór opróżniający (D) DN przyłącze 1/2 DN 150/ / / / / / / / / / /300 dysze filtra (F) stk powierzchnia filtra mg 2,54 2,83 3,14 3,81 4,52 4,91 5,31 5,72 6,15 7,07 8,04 wydajność filtra (30m/h) m/h nr zamówienia

16 Filtracja Filtr BWT BALTIC Filtr zwojony wykonany z żywic poliestrowych wzmacnianych włóknem szklanym. Otwór do napełniania DN 400, otwór rewizyjny w części cylindrycznej DN 400, dwa króćce obiegu filtracyjnego, króciec opróżniania zbiornika, króciec odpowietrzania zbiornika, płyta denna z kompletem dysz, wziernik DN 100. Dodatkowo należy wyposażyć filtr w orurowanie zewnętrzne oraz automatyczny zawór odpowietrzający. Dla wszystkich ów: ciśnienie robocze 2,5 bar, temperatura robocza max. 40ºC. Wysokość złoża filtracyjnego 1200 mm. Zbiornik filtra posiada dokumentację UDT. Złoże filtracyjne nie wchodzi w zakres dostawy (należy zamówić je oddzielnie) przyłącze DN wydajność *) m 3 /h Filtr BWT Baltic powierzchnia filtracji m 2 0,50 0,78 1,13 1,33 1,54 2,01 2,54 3,14 3,80 4,52 średnica mm wysokość mm ilość dysz szt ciężar pustego kg filtra *)przy prędkości filtracji 30m/h Filtr EURO Linia filtrów piaskowych, dwuczęściowych produkowanych metodą wtryskową, wykonane z żywicy poliestrowej, wzmocnionej włóknem szklanym. Dostępne w różnych średnicach 65, 800, 950, 1050, 1200, maksymalne ciśnienie robocze 2,5 bar, maksymalna temperatura robocza 50ºC, wysokość złoża 1,2 m, wyposażony w ręczne odwodnienie i ręczny odpowietrznik. Dostępne z dnem kolektorowym lub z dnem dyszowym. Zbiornik filtra posiada dokumentację UDT. D mm wys. filtra HC 1000 H mm wys. filta HC 1200 A/B DN C mm wys. filtra HC 1000 HA mm wys. filtra HC 1200 HB mm HS mm HM mm F ilość dysz (0,5mm) waga kg wys. filtra HC wys. filtra HC 1200 Filtr EURO

17 Filtracja Wyposażenie dodatkowe filtrów Bateria 5 zaworów ręcznych z orurowaniem z PVC Kompletne orurowanie z PVC wraz z 5 zaworami ręcznymi. Stosowane do sterowania pracą filtrów wielowarstwowych, montowane na froncie filtra. D75 D90 D110 D125 D140 D160 D200 D225 numer zamówienia Bateria 5 zawórów ręcznych z orurowaniem Stacja manometrów i zaworów poboru próbek Do filtrów wielowarstwowych. Montaż na froncie filtra. Posiada zaworki probiercze do poboru próbek wody oraz manometry do kontroli różnicy ciśnień na złożu filtracyjnym. stacja manometrów i zaworów poboru próbek numer zamówienia Stacja manometrów i zaworów poboru próbek Manometry różnicowe panel manometry różnicowe panel numer zamówienia Manometr różnicowy panel Wziernik popłuczyn Zamówienie wg rozmiaru. Wziernik popłuczyn Automatyczne zawory odpowietrzające Stosowane w celu automatycznego odpowietrzania filtrów wielowarstwowych oraz zbiorników reakcyjnych. Wykonanie ze stali nierdzewnej, uszczelnienie EPDM lub Viton. Odprowadzenie skroplin ½ umieszczone z boku. Zawór odpowietrzający ¾ 1 1¼ 1½ 2 numer zamówienia T T T T T Zawór odpowietrzający kinetyczny GW Efekt kinetyczny używany jest do odprowadzania dużych objętości powietrza z rury podczas napełniania i wprowadzania powietrza podczas opróżniania instalacji. ¾ 1 numer zamówienia Zawór odpowietrzający kinetyczny Zawór odpowietrzający podwójnego działania GZ Pozwala na odpowietrzanie układów przy napełnianiu i napowietrzanie przy opróżnianiu systemu z medium. Odpowietrzanie odbywa się również w czasie, gdy rurociąg znajduje się pod ciśnieniem, a powietrze dostaje się do układu podczas jego pracy. ¾ 1 numer zamówienia Zawór odpowietrzający podwójnego działania Szafa sterująca pracą urządzeń Tylko do sterowania instalacją z urządzeniami firmy BWT. Wykonywana jest na zamówienie. Szafa sterująca 17

18 Filtracja Filtr dokładny ARAG 2 Filtr dokładny o zdolności filtracji 23 m 3 /h. W skład urządzenia wchodzi obudowa wykonana z PP, uszczelki z EPDM oraz wkład filtracyjny. Ciśnienie nominalne 8 bar, zawór spustowy ¾ oraz dwa wloty dla manometrów ¼. Filtr dokładny ARAG wkład pojedynczy wkład siatkowy podwójny wkład siatkowy wkład poliestrowy ze stalową ramką gwint przyłączeniowy 2 dokładność filtracji mm 0,5 0,3 0,2 0,15 0,2/0,5 0,15/0,5 0,13/0,5 0,10/0,5 0,08/0,5 0,13 0,1 powierzchnia całkowita cm powierzchnia filtracji cm nr zamówienia Filtr dokładny ARAG 3 Filtr dokładny o zdolności filtracji 46 m 3 /h. W skład urządzenia wchodzi obudowa wykonana z PP, uszczelki z EPDM oraz wkład filtracyjny. Ciśnienie nominalne 8 bar, zawór spustowy ¾ oraz dwa wloty dla manometrów ¼. Filtr dokładny ARAG wkład pojedynczy wkład siatkowy podwójny wkład siatkowy wkład poliestrowy ze stalową ramką gwint przyłączeniowy 3 dokładność filtracji mm 0,5 0,3 0,2 0,15 0,2/0,5 0,15/0,5 0,13/0,5 0,10/0,5 0,08/0,5 0,13 0,1 powierzchnia całkowita cm powierzchnia filtracji cm nr zamówienia

19 Pompy

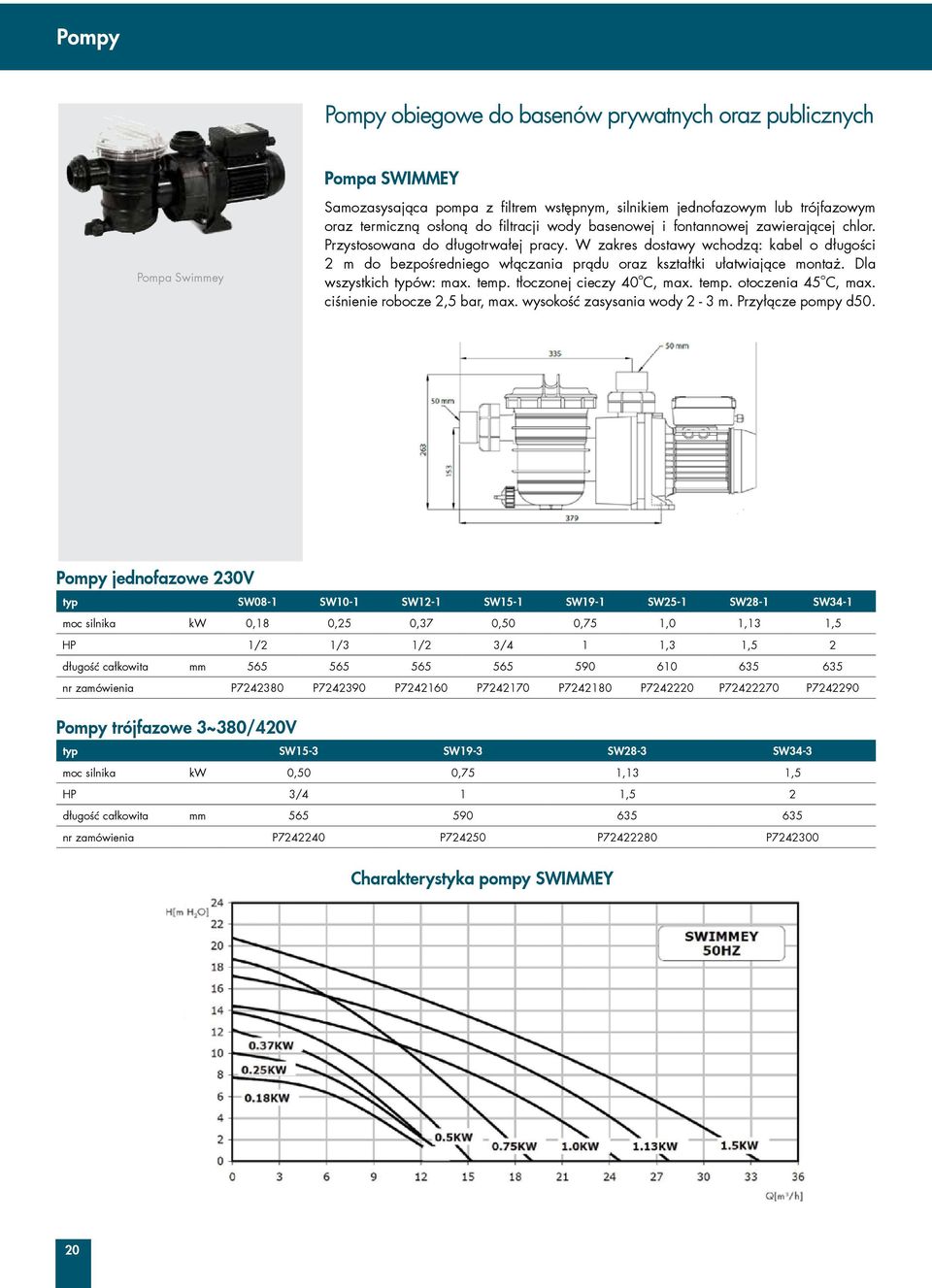

20 Pompy Pompy obiegowe do basenów prywatnych oraz publicznych Pompa SWIMMEY Pompa Swimmey Samozasysająca pompa z filtrem wstępnym, silnikiem jednofazowym lub trójfazowym oraz termiczną osłoną do filtracji wody basenowej i fontannowej zawierającej chlor. Przystosowana do długotrwałej pracy. W zakres dostawy wchodzą: kabel o długości 2 m do bezpośredniego włączania prądu oraz kształtki ułatwiające montaż. Dla wszystkich ów: max. temp. tłoczonej cieczy 40 o C, max. temp. otoczenia 45 o C, max. ciśnienie robocze 2,5 bar, max. wysokość zasysania wody 2-3 m. Przyłącze pompy d50. Pompy jednofazowe 230V SW08-1 SW10-1 SW12-1 SW15-1 SW19-1 SW25-1 SW28-1 SW34-1 moc silnika kw 0,18 0,25 0,37 0,50 0,75 1,0 1,13 1,5 HP 1/2 1/3 1/2 3/4 1 1,3 1,5 2 długość całkowita mm nr zamówienia P P P P P P P P Pompy trójfazowe 3~380/420V SW15-3 SW19-3 SW28-3 SW34-3 moc silnika kw 0,50 0,75 1,13 1,5 HP 3/4 1 1,5 2 długość całkowita mm nr zamówienia P P P P Charakterystyka pompy SWIMMEY 20

21 Pompy Pompa ULTRAFLOW Korpus filtra wykonany jest z laminowanego poliestru wzmocnionego włóknem szklanym. Pompa z tworzywa sztucznego, ze zintegrowanym filtrem wstępnym zatrzymującym większe zanieczyszczenia. Dla wszystkich ów: ciśnienie max. 2,5 bar, temperatura pracy max. 40 o C, zasilanie elektryczne 230/400 V, 50 Hz, ilość obrotów 2850 obr/min., stopień ochrony IP 55, klasa izolacji F, poziom hałasu max. 70 db (A). Przyłącze pompy: 2" GW. Pompy jednofazowe 230V P-UFL-071 P-UFL-101 P-UFL-151 P-UFL-201 P-UFL-301 moc silnika kw 0,55 0,75 1,1 1,5 2,2 natężenie prądu A 3,6 4,8 6,7 9,0 12,2 Pompa ULTRAFLOW HP 3/4 1 1,5 2 3 długość całkowita A mm szerokość całkowita mm 305 nr zamówienia P-UFL-071 P-UFL-101 P-UFL-151 P-UFL-201 P-UFL-301 Pompy trójfazowe 3~380/420V P-UFL-073 P-UFL-103 P-UFL-153 P-UFL-203 P-UFL-303 moc silnika kw 0,55 0,75 1,1 1,5 2,2 natężenie prądu A 1,3 1,8 2,3 3,3 4,7 HP 3/4 1 1,5 2 3 długość całkowita mm szerokość całkowita mm 305 nr zamówienia P-UFL-073 P-UFL-103 P-UFL-153 P-UFL-203 P-UFL-303 Charakterystyka pompy ULTRAFLOW 21

22 Pompy Pompa UNIBAD Pompy obiegowe do basenów publicznych Pompa obiegowa UNIBAD Pompy UNIBAD ze zintegrowanym filtrem wstępnym stosowane w instalacjach basenowych są przeznaczone do tłoczenia wody kąpielowej, świeżej, solanki, wody termalnej, wody morskiej i innych cieczy. Mogą być stosowane w basenach krytych i otwartych, halach sportów zimowych, urządzeniach rekreacyjnych, fontannach, zjeżdżalniach i kaskadach wodnych. Gwarantowany równomierny przepływ nawet przy zanieczyszczeniu filtrów. Kosz filtra z otworami o średnicy 3 mm umożliwia łatwe czyszczenie z włosów i włókien. Dzięki łatwej w montażu i eksploatacji budowie osiągane są wysokie wydajności tłoczenia przy niewielkiej zajmowanej powierzchni. Podczas równoległej pracy pompy zapewniają niewielkie zmiany przepływu przy podwyższonych oporach filtrów i rurociągów. Pompa i silnik mają wspólny wał, który jest osadzony w dwóch walcowych łożyskach z urządzeniem smarującym. Wysoka dokładność ruchu obrotowego wału w strefie uszczelnienia, dzięki dużej sztywności połączenia daje gwarancję bezwibracyjnej pracy uszczelki pierścieniowej. Zalecane jest montowanie dwóch pomp obiegowych, każda na wydajność 50% całego planowanego przepływu. W czasie prac konserwacyjnych lub w razie awarii, jedna pompa będzie mogła przejąć całą objętość wody w instalacji. Trójfazowy silnik pompy posiada zabezpieczenie IP 55 ze wzmocnieniem łożyskowanym. Od strony pompy zastosowane jest dodatkowe zabezpieczenie przeciwbryzgowe. Dla wszystkich ów: zasilanie elektryczne 230/400 V, 50 Hz (lub 400/690 V od 3,0 kw), liczba obrotów 1500/min., stopień ochrony IP 55, klasa izolacji F, max. temperatura tłoczonej cieczy od -5 o C do 60 o C, temp. otoczenia od -5 o C do 40 o C. Standardowe wykonanie materiałowe pomp W2, natomiast wykonanie W3 na zapytanie. Wybór odpowiedniego materiału wykonania pompy musi być poprzedzony dokładną analizą, jakości wody. moc znamionowa natężenie znamionowe (400 V) / 0154X / 0114X / 0154X / 0224X / 0304X / 0224X / 0304X / 0404X / 0404X / 0404X / 0554X kw 1,5 1,1 1,5 2,2 3,0 2,2 3,0 4,0 4,0 4,0 5,5 A 3,8 2,8 3,8 5,3 7,0 5,3 7,0 9,0 9,0 9,0 11,8 poziom hałasu db (A) wymiary DN 1 mm 100 DN 2 mm H mm d mm 200 e mm f 2) mm 660 h mm 345 Øk mm l mm 120 m mm 234 p mm 205 q mm 225 T min mm 260 u mm 17 x min mm 300 Ciężar kg

23 Pompy moc znamionowa natężenie znamionowe (400 V) / 0304X / 0404X / 0554X / 0754X / 0554X / 0754X / 1104X / 0554X / 0754X / 1104X kw 3,0 4,0 5,5 7,5 5,5 7,5 11,0 5,5 7,5 11,0 A 7,0 9,0 11,8 15,4 11,8 15,4 22,0 11,8 15,4 22,0 poziom hałasu db (A) wymiary DN 1 mm 150 DN 2 mm H mm d mm 260 e mm f 2) mm 800 h mm 420 Øk mm l mm 150 m mm 300 p mm 260 q mm 290 T min mm 340 u mm 18 x min mm 300 Ciężar kg ) przed demontażem silnika zadbać o odpowiednią ilość miejsca dla podnośnika 2) odpowiednia odległość do demontażu kosza filtra Charakterystyka pompy UNIBAD 23

24 Pompy Pompa obiegowa UNIBLOCK Pompy obiegowe bez filtra wstępnego stosowane w instalacjach uzdatniania wody basenowej. Przeznaczone są do tłoczenia wody kąpielowej, świeżej, solanki termalnej, wody morskiej i innych cieczy zanieczyszczonych materiałami grubymi. Mogą być stosowane w basenach krytych i otwartych, halach sportów zimowych, urządzeniach rekreacyjnych, fontannach, zjeżdżalniach i kaskadach wodnych. Rozwiązują problemy z zajmowaną powierzchnią przy modernizacji starszego wyposażenie basenów oraz podnoszą wydajność przepływu w istniejących systemach rurociągów poprzez uzyskiwane dużych wysokości podnoszenia. Dzięki łatwej w montażu i eksploatacji budowie osiągane są bardzo wysokie wydajności tłoczenia przy niewielkiej zajmowanej powierzchni. Pompa wykonana jest jako jednostopniowa blokowa pompa ze zintegrowanym napędem. Przeglądy konserwacyjne nie wymagają demontażu pompy z rurociągów. Pompa UNIBLOCK Standardowe wykonanie materiałowe pomp W2. Wersje specjalne wykonane na życzenie mogą posiadać następujące zmiany: odmienne napięcia i/lub częstotliwości, inne klasy izolacji, podwyższona temperatura otoczenia, podwyższony rodzaj zabezpieczenia, materiały specjalne wykonania pompy, specjalne lakierowanie. Dla wszystkich ów: zasilanie elektryczne 230/400 V, 50 Hz (lub 400/690 V od 3,0 kw), liczba obrotów 1500min -1, stopień ochrony IP 55, klasa izolacji F, max. temperatura tłoczonej cieczy od -5 o C do 120 o C (40 o C jeżeli wykonanie przeciw wybuchowe), temp. otoczenia od -5 o C do 40 o C / 0054-GF / 0114-GF / 0224-GF / 0304-GF / 0224-GF / 0304-GF / 0404-GF / 0404-GF 6270/ 0554GF moc znamionowa kw 0,55 1,1 2,2 3,0 2,2 3,0 4,0 4,0 5,5 7,5 natężenie znamionowe (400 V) / 0754-GF A 1,7 2,8 5,3 7,0 5,3 7,0 9,0 9,0 11,8 15,4 poziom hałasu db (A) wymiary: DN 1 mm DN 2 mm L mm a 1 mm a 2 mm b mm c mm d mm e mm f mm g mm h mm i mm Øk mm m mm n mm o mm q mm x mm 150 ciężar kg

25 Pompy / 0304-GF / 0404-GF / 0304-GF / 0554-GF / 0754-GF / 1104-GF / 0554-GF / 0754-GF / 1104-GF / 1104-GF moc znamionowa kw 3,0 4,0 3,0 5,5 7,5 11,0 5,5 7,5 11,0 11,0 natężenie znamionowe (400 V) A 7,0 9,0 7,0 11,8 15,4 22,0 11,8 15,4 22,0 22,0 poziom hałasu db (A) wymiary: DN 1 mm DN 2 mm L mm a 1 mm a 2 mm b mm c mm d mm e mm f mm g mm h mm i mm Øk mm m mm n mm o mm q mm x mm ciężar kg Charakterystyka pompy UNIBAD 25

26 Pompy Pompa obiegowa WATERBLUE Samozasysająca pompa obiegowa ze zintegrowanym łapaczem włosów i włókien. Przeznaczona do tłoczenia i filtrowania wody kąpielowej, wody świeżej, wody morskiej, wody użytkowej i innych cieczy zanieczyszczonych odpadami grubymi. Obszary zastosowania: baseny prywatne, kryte, odkryte i rekreacyjne, parki wodne, lodowiska, obiekty rekreacyjne i hotelowe, zjeżdżalnie wodne, systemy uzdatniania wody, fontanny, instalacje odzysku ciepła, instalacje przemysłowe. Dzięki łatwej w montażu i eksploatacji budowie, osiągane są wysokie wydajności tłoczenia, przy niewielkiej zajmowanej powierzchni. Pompa posiada specjalnie zaprojektowany, łatwy w obsłudze filtr wstępny o pojemności 2400 cm 3. Funkcja samozasysania wody jest zapewniona po uprzednim napełnieniu pompy wodą. Dla każdego u pomp: zasilanie 3 (3,6) kw - 230/400 (460), 4 kw - 400/690 (460); 50 (60) Hz, obroty 3000 (3600) min -1, temp. Pompa WATERBLUE tłoczonej cieczy od - 5 o C do 60 o C, temp. otoczenia od -5 o C do 40 o C, stopień ochrony IP55, klasa izolacji F. Na zamówienie pompa dostępna jest z silnikiem jednofazowym (WS) lub magnetycznym (PM). IE2 - pompa z silnikiem trójfazowym H A- H W3A H A- H W3A H A- H W3A H A- H W3A H A- H W3A H A- H W3A H A- H W3A H A- H W3A H A- H W3A moc znamionowa kw 0,75 1,1 1,1 1,5 2,2 3,0 3,0 4,0 5,5 7,5 natężenie znamionowe (400 V) H A- H W3A A 1,7 2,5 2,5 3,0 4,5 6,2 6,2 8, ,5 poziom hałasu db (A) przyłącze Y/Δ Y Y Y Y Y Δ Δ Δ Δ Δ wymiary: DN 1 mm B mm L mm c mm d mm e mm f mm g mm H mm Øk mm n mm p mm q mm ciężar kg

27 Pompy WS - pompa z silnikiem jednofazowym H A- H-0072-W3A H A- H-0112-W3A H A- H-0112-W3A Charakterystyka pompy WATERBLUE H A- H-0152-W3A H A- H-0222-W3A moc znamionowa kw 0,75 1,1 1,1 1,5 2,2 natężenie znamionowe (400 V) A 5,4 7,2 7,2 10,0 12,3 poziom hałasu db (A) wymiary: DN 1 mm B mm L mm c mm d mm e mm f mm g mm H mm Øk mm n mm p mm q mm ciężar kg

28 Pompy BADU NormBlock Jednostopniowa pompa blokowa, charakteryzuje się zwartą budową oraz odpowiednio dobranymi materiałami, które gwarantują długą żywotność. Wymiana silnika odbywa się bez demontażu pozostałej części pompy (uszczelnienie mechaniczne pozostaje na miejscu). Niski poziom hałasu i wibracji uzyskany jest dzięki masywnej budowie oraz odpowiedniemu wyważeniu wirnika. Użycie znormalizowanych części konstrukcyjnych, takich jak silnik i łożyska w znacznym stopniu ułatwia i przyśpiesza operacje serwisowe. Pompy mogą być stosowane do basenów zewnętrznych i wewnętrznych, SPA oraz wód termalnych i mineralnych, dla basenów solankowych, zjeżdżalni wodnych. Dane eksploatacyjne (50Hz): BADU NormBlock przepływ Q max =600 m 3 /h, wysokość podnoszenia Hmax=101m, max temperatura tłoczonej cieczy =140 o C, temperatura otoczenia od 5 o C do 40 o C, dopuszczalne ciśnienie 10 bar (do 110 o C) oraz 8 bar (do 140 o C), prędkość obrotowa n=1450/2900 min -1, króćce tłoczne DN32 DN200. Tabele wymiarowe pomp Badu Normblock dostępne na zapytanie. 28

29 Pompy BADU Block Jednostopniowa pompa odśrodkowa do obiegów filtracyjnych wody basenowej w obiektach publicznych, ze zintegrowanym filtrem wstępnym. Pionowa budowa pompy zapewnia doskonałe parametry pracy przy wykorzystaniu minimalnej powierzchni montażowej. Wymiana silnika może nastąpić bez demontażu pozostałej części pompy (uszczelnienie mechaniczne pozostaje na miejscu). Duży kosz wstępny zwiększa skuteczność filtracji skutecznie zapobiegając przedostaniu się zanieczyszczeń do jej wnętrza. Dane eksploatacyjne (50Hz): przepływ Q max =800 m 3 /h, wysokość podnoszenia Hmax=37m, max. temperatura tłoczonej cieczy=50 o C, dopuszczalne ciśnienie: korpus pompy p max =10bar, obudowa sita p max =5bar, prędkość obrotowa n=1450 min -1, króćce przyłączeniowe DN32 DN200. Tabele wymiarowe pomp Badu Block dostępne na zapytanie. BADU Block 29

30 Pompy Pompy z prefiltrem Pompy do przetłaczania wody basenowej w urządzeniach filtrujących. Montaż pomp BADU Resort i BADU 90 max. 3m powyżej lub 3m poniżej poziomu wody, natomiast montaż pompy BADU Magic 2m powyżej lub 3m poniżej poziomu wody. Pompy blokowe ze zintegrowanym łapaczem włókien (prefiltrem). Mechaniczne uszczelnienie pierścieniem ślizgowym na piaście wirnika z tworzywa sztucznego. Wał silnika (pompy) nie ma kontaktu z wodą basenową. Część elektryczna odseparowana od wodnej. Stopień ochrony silnika IP55. BADU Resort BADU Resort Dane techniczne przy 50 Hz Resort 30 Resort 40 Resort 45 Resort 50 Resort 55 Resort 60 Resort 70 Resort 80 ssanie/tłoczenie d mm 75/75 90/90 90/90 110/ / / / / /110 wymiar 3~ L mm moc wejściowa 3~ Y/Δ 400/230V P 1 kw 1,85 2,64 3,1 3,55-3,1 3, moc wyjściowa 3~ Y/Δ 400/230V P 2 kw 1,5 2,2 2,6 3,0-2,6 3,0 - - prąd znamionowy 3~ Y/Δ 400/230V A 3,2/5,55 4,6/8,0 5,5/9,5 6,2/10,7-5,5/9,5 6,2/10,7 - - moc wejściowa 3~ Y/Δ 690/400V P 1 kw , ,66 6,35 moc wyjściowa 3~ Y/Δ 690/400V P 2 kw , ,0 5,5 prąd znamionowy 3~ Y/Δ 690/400V A ,6/7, ,6/7,9 6,0/10,4 waga kg 23,0 26,0 28,0 29,0 34,0 28,0 29,0 34,0 41,0 prędkość obrotowa min Resort 110 maksymalna temperatura wody maksymalne ciśnienie wewnątrz obudowy o C 60,0 bar 2,5 30

31 Pompy BADU 90/ 7 20 BADU 90/9-20 Dane techniczne przy 50 Hz 90/7 90/11 90/13 90/15 90/20 ssanie/tłoczenie d mm 50/50 50/50 63/50 63/50 63/50 wymiar 1~/3~ L mm 485/ / / / /507 moc wejściowa 1~ 230V P 1 kw 0,50 0,69 0,85 1,10 1,40 moc wyjściowa 1~ 230V P 2 kw 0,30 0,45 0,55 0,75 1,00 prąd znamionowy 1~ 230V A 2,40 3,00 4,00 5,20 6,70 moc wejściowa 3~ Y/Δ 400/230V P 1 kw 0,44 0,66 0,75 1,00 1,32 moc wyjściowa 3~ Y/Δ 400/230V P 2 kw 0,30 0,45 0,55 0,75 1,00 prąd znamionowy 3~ Y/Δ 400/230V A 0,95/1,65 1,25/2,15 1,55/2,70 2,10/3,60 2,50/4,30 1~ 9,9 9,9 11,8 12,8 16,3 waga kg 3~ 9,1 9,8 11,5 12,6 17,0 prędkość obrotowa min maksymalna temperatura wody o C 60,0 maksymalne ciśnienie wewnątrz obudowy bar 2,5 31

32 Pompy BADU 90/25 48 BADU 90/25-48 Dane techniczne przy 50 Hz 90/25 90/30 90/40 90/48 ssanie/tłoczenie d mm 75/75 75/75 90/90 90/90 przewód ssący/przewód tłoczny d mm 75/75 75/75 90/90 90/90 wymiar 1~/3~ L mm /795 moc wejściowa 1~ 230V P 1 kw 1,9 2,0 2,9 3,5 moc wyjściowa 1~ 230V P 2 kw 1,3 1,5 2,2 2,6 prąd znamionowy 1~ 230V A 8,3 8,8 13,0 15,0 moc wejściowa 3~ Y/Δ 400/230V P 1 kw 1,7 1,9 2,7 3,3 moc wyjściowa 3~ Y/Δ 400/230V P 2 kw 1,3 1,5 2,2 2,6 prąd znamionowy 3~ Y/Δ 400/230V A 3,0/5,2 3,3/5,7 4,6/8,0 5,6/7,9 1~ kg 22,0 22,0 24,0 30,0 waga 3~ 21,0 21,0 24,0 26,0 prędkość obrotowa min maksymalna temperatura wody o C 60,0 maksymalne ciśnienie wewnątrz obudowy bar 2,5 32

33 Pompy BADU Magic Magic 4 Magic 6 Magic 8 Magic 11 ssanie/tłoczenie kształtka d50 lub adapter 1¼ oraz 1½ są dołączone do pompy wymiar 1~ L mm moc wejściowa 1~ 230V P 1 kw 0,35 0,45 0,60 0,60 moc wyjściowa 1~ 230V P 2 kw 0,18 0,25 0,40 0,45 prąd znamionowy 1~ 230V A 1,95 2,30 2,70 3,20 waga 1~ kg 6,9 7,3 7,7 7,7 BADU Magic Kosz wstępny przed pompą Kosz wstępny wykonany z tworzywa sztucznego służy filtracji wstępnej na zasilaniu pompy. Przeznaczony do pracy przy ciśnieniu 1 bar. Dostępne w różnych średnicach: DN32 - DN200. Do wyboru koszyk filtracyjny ze stali nierdzewnej lub z PE, śrubunek ze stali ocynkowanej lub stali kwasoodpornej oraz uszczelnienia: EPDM, silikonowe, vitonowe. Kosz wstępny przed pompą 33
