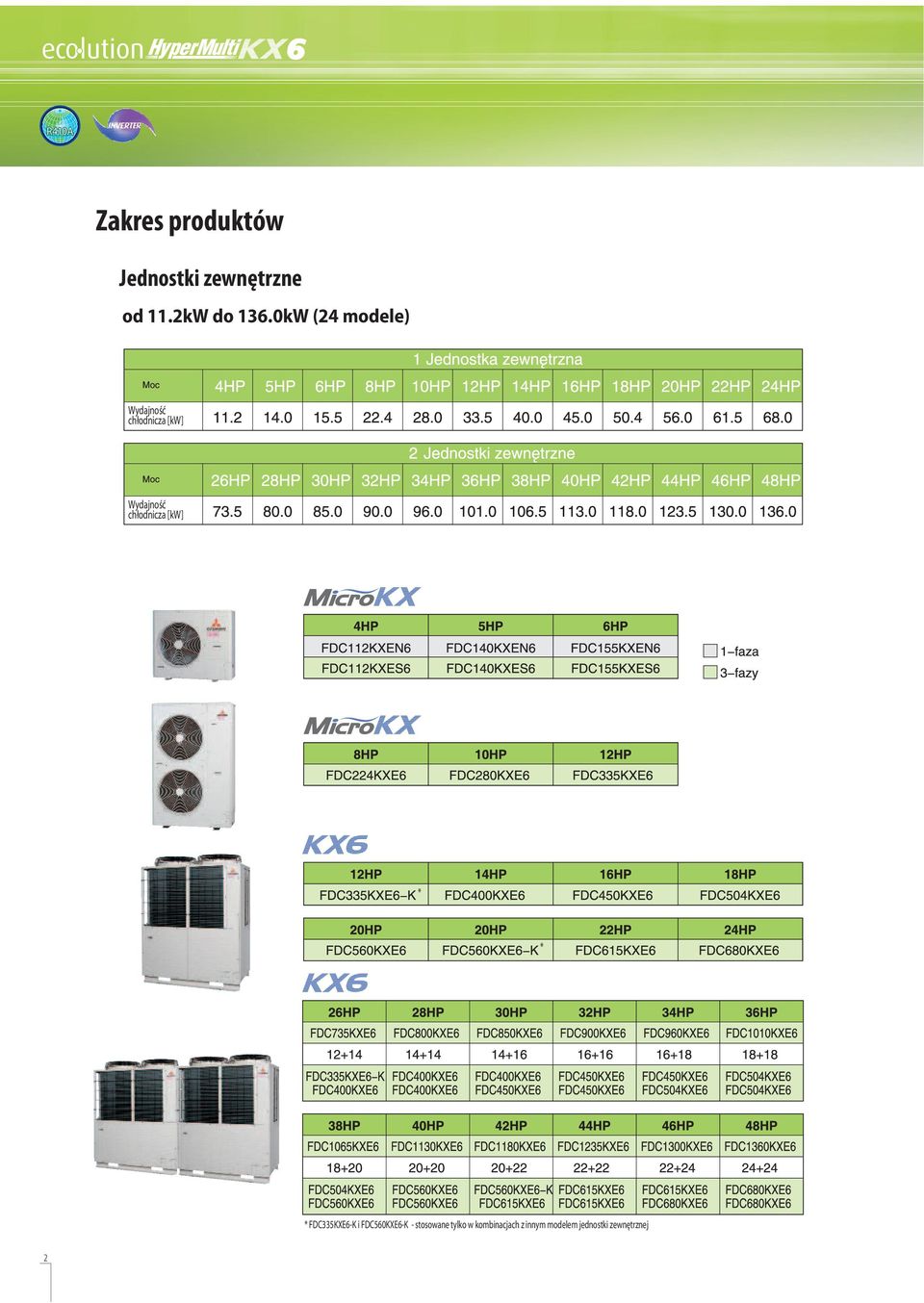

2 R410A Zakres produktów Jednostki zewnętrzne od 11.2 do (24 modele) Wydajność chłodnicza [] Wydajność chłodnicza [] * * * FDC335KXE6-K i FDC560KXE6-K - stosowane tylko w kombinacjach z innym modelem jednostki zewnętrznej 2

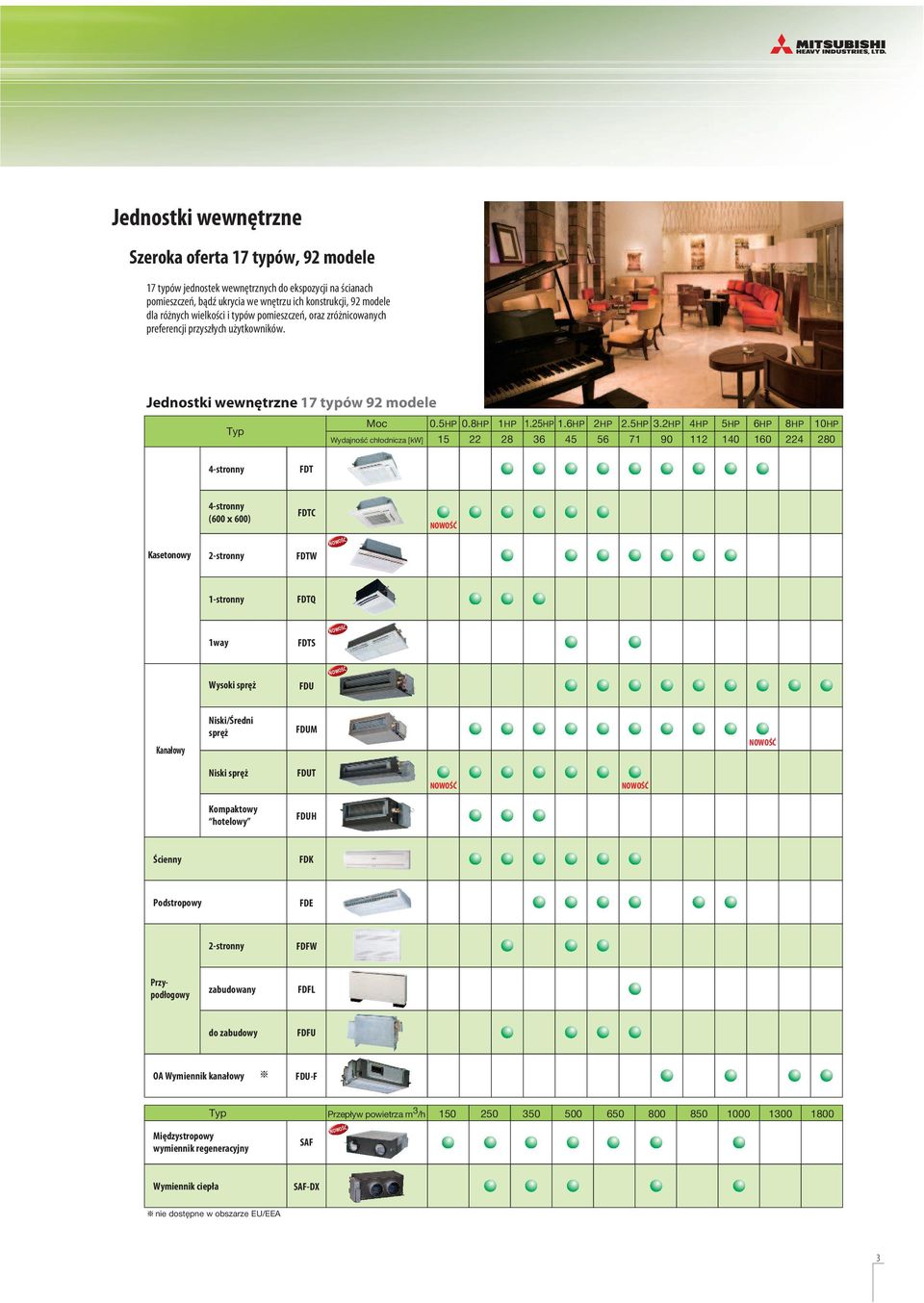

3 Jednostki wewnętrzne Szeroka oferta 17 typów, 92 modele 17 typów jednostek wewnętrznych do ekspozycji na ścianach pomieszczeń, bądź ukrycia we wnętrzu ich konstrukcji, 92 modele dla różnych wielkości i typów pomieszczeń, oraz zróżnicowanych preferencji przyszłych użytkowników. Jednostki wewnętrzne 17 typów 92 modele Typ Moc Wydajność chłodnicza [] 0.5HP HP 1HP 1.25HP 1.6HP 2HP 2.5HP 3.2HP 4HP 5HP 6HP 8HP 10HP stronny FDT 4-stronny (600 x 600) FDTC NOWOŚĆ Kasetonowy 2-stronny FDTW NOWOŚĆ 1-stronny FDTQ 1way FDTS NOWOŚĆ NOWOŚĆ Wysoki spręż FDU Kanałowy Niski/Średni spręż FDUM NOWOŚĆ Niski spręż FDUT NOWOŚĆ NOWOŚĆ Kompaktowy hotelowy FDUH Ścienny FDK Podstropowy FDE 2-stronny FDFW Przypodłogowy zabudowany FDFL do zabudowy FDFU OA Wymiennik kanałowy FDU-F Międzystropowy wymiennik regeneracyjny Typ Przepływ powietrza m 3 /h SAF NOWOŚĆ Wymiennik ciepła SAF-DX nie dostępne w obszarze EU/EEA 3

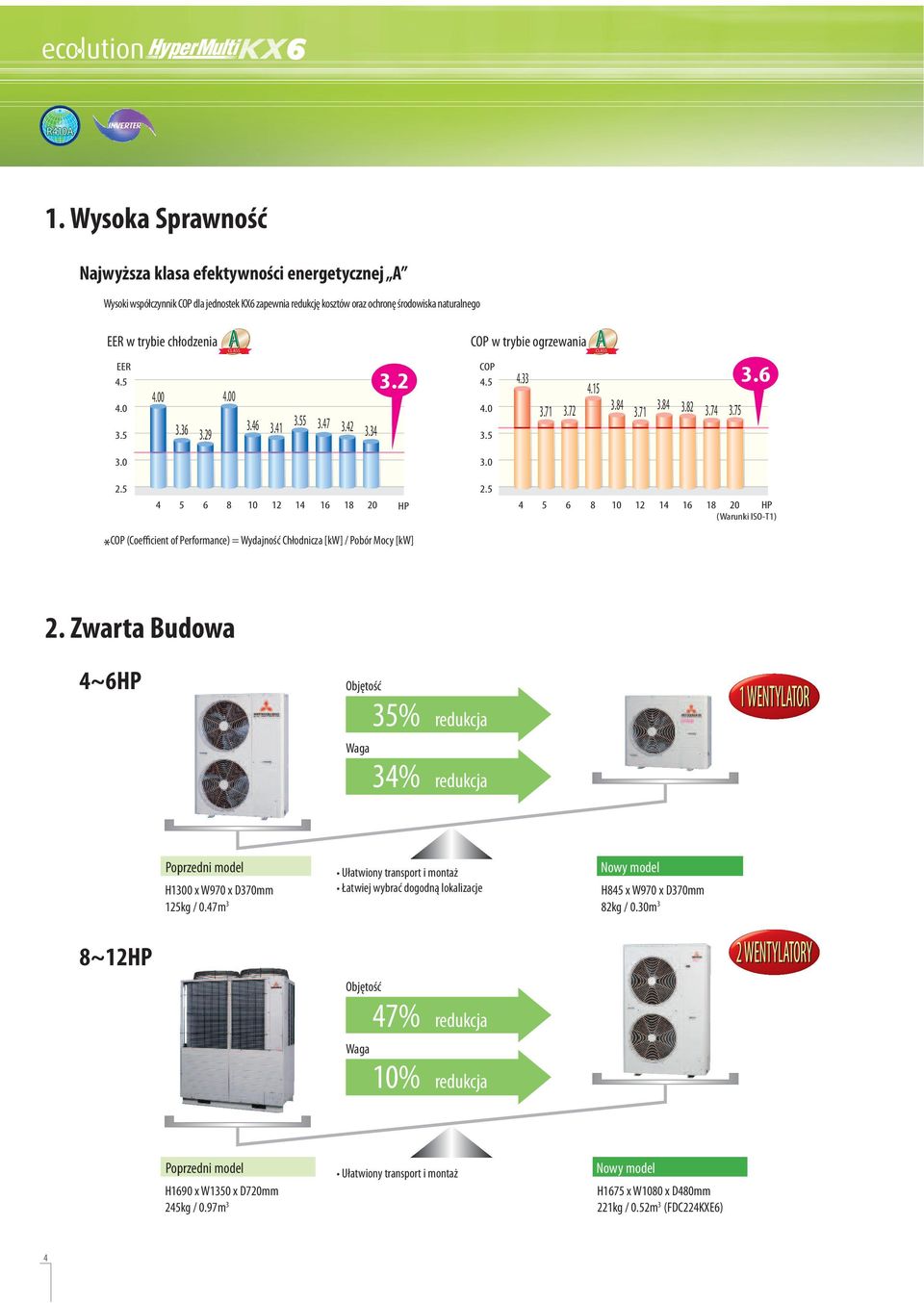

4 R410A 1. Wysoka Sprawność Najwyższa klasa efektywności energetycznej A Wysoki współczynnik COP dla jednostek KX6 zapewnia redukcję kosztów oraz ochronę środowiska naturalnego EER w trybie chłodzenia EER ACLASS COP w trybie ogrzewania COP ACLASS HP HP (Warunki ISO-T1) COP (Coefficient of Performance) = Wydajność Chłodnicza [] / Pobór Mocy [] * 2. Zwarta Budowa 4~6HP Objętość 35% redukcja Waga 34% redukcja 1 WENTYLATOR Poprzedni model H1300 x W970 x D kg / 0.47m 3 Ułatwiony transport i montaż Łatwiej wybrać dogodną lokalizacje Nowy model H845 x W970 x D370 82kg / 0.30m 3 8~12HP Objętość 47% redukcja Waga 10% redukcja 2 WENTYLATORY Poprzedni model H1690 x W1350 x D kg / 0.97m 3 Ułatwiony transport i montaż Nowy model H1675 x W1080 x D kg / 0.52m 3 (FDC224KXE6) 4

5 Wysoka wydajność dzięki zastosowaniu zaawansowanych technologii 4~6HP Kompaktowy wymiennik ciepła o Wysokiej Sprawności Sterowanie Inwerterem Kontrola Wektorowa Zwarty efektywny wymiennik ciepła Podwójna Sprężarka Rotacyjna Twin Wymiennik ciepła Silnik Prądu stałego DC Zużywa mniej energii KX4 KX6 Zoptymalizowany System Kontroli Układu Chłodniczego 8~12HP Nowy Silnik Prądu stałego DC Zużywa mniej energii Nowe Sterowanie Inwerterem Kontrola Wektorowa Zmniejszony akumulator Zbiornik w sekcji wentylatora Nowa sprężarka scroll 3D (prąd stały) 14~48HP Silnik Prądu Stałego DC Czterostronny Wymiennik Ciepła Powiększony Wymiennik Ciepła Sterowanie Inwerterem Sprężarka 3D-Scroll (22,24HP) 5

6 R410A Sprężarka Scroll 3D Sterowanie Inwerterem (Kontrola Wektorowa) Mniejsze, zintegrowane PCB Zoptymalizowany System Kontroli Układu Chłodzenia KX4 Silnik Prądu Stałego DC Wentylatora Karbowane Łopatki Wentylatora 6

7 3. Elastyczność Optymalny dobór jednostek wewnętrznych KX4 Większe możliwości rozbudowy systemu Większe możliwości rozbudowy systemu KX6 umożliwia podłączenie większej ilości jednostek wewnętrznych (na ). Ilość połączonych jednostek wewnętrznych KX6 KX HP System sterowania System sterowania Seria KX6 umożliwia wiele różnych sposobów sterowania oraz optymalny wybór sterownika. Sterowanie jednostkami KX6 za pomocą Nowego systemu SUPERLINK-II Typ sterownika Typ sterownika RC-E5 Przewodowy Sterowanie indywidualne RC-EX1A Bezprzewodowy RCN-T-36W-E etc. Przyciski Ekran dotykowy SC-SL1N-E SC-SL2NA-E SC-SL4-AE SC-SL4-AB Sterowanie centralne SC-WGWNB-A PC windows interfejs SC-WGWNB-B SC-BGWNA-A BACnet Interfejs BMS SC-BGWNA-B Lonworks SC-LGWNA-A Ilość podłączonych jednostek wewnętrznych (maksymalnie) Ilość podłączonych jednostek wewnętrznych 1(maksymalnie) (64x2) 128(64x2) 128(64x2) 128(64x2) 96(48x2) Kalkulacja kosztów energii elektrycznej Kalkulacja kosztów energii elektrycznej 7

8 R410A Długość instalacji Maksymalna różnica wysokości między jednostkami wewnętrznymi została zwiększona do 18 m Długość całkowita rurociągu została zwiększona z 510 m do 1000 m 8~12HP 14~48HP Długość całkowita: 510 m Do pierwszego trójnika max 130 m Op pierwszego trójnika do najdalszej jednostki wewnętrznej 40m 90m Jednostka zewnętrzna jednostka wewnętrzna jednostka wewnętrzna jednostka wewnętrzna Różnica wysokości 50m (jedn. zewn. powyżej) 40m (jedn. zewn. poniżej) Max różnica wysokości między jedn wewnętrznymi 18m Długość całkowita: m Do pierwszego trójnika max 130m Op pierwszego trójnika do najdalszej jednostki wewnętrznej 40m 90m Jednostka zewnętrzna Max: 10 m Max: 5m jednostka wewnętrzna jednostka wewnętrzna jednostka wewnętrzna Max: 0.4 m Różnica wysokości 50m (jedn. zewn. powyżej) 40m (jedn. zewn. poniżej) Max różnica wysokości między jedn wewnętrznymi 15m 18m Najdalsza jednostka wewnętrzna: 160 m Najdalsza jednostka wewnętrzna: 160 m Jeżeli całkowita wydajność jednostek wewnętrznych wynosi 130% lub więcej albo długość rurociągu przekracza 510 m - wymagana jest dodatkowa ilość czynnika chłodniczego i oleju. Szczegółowe informacje w DTR Łatwy Transport i Montaż Znaczna redukcja wymiarów jednostek zewnętrznych, możliwy jest ich transport nawet w sześcioosobowej windzie (1400 x 850 ). Eliminacja kosztów dźwigu i ograniczenie pracy ludzi. 1,400 8~12HP H1,675 x W1,080 x D480 Transport sześcioosobową windą 850 Łatwy transport 800 Jednostki zewnętrzne KX6 są łatwe do transportu i wymiany (nie wymagają palet). Posiadają jednakowe wymiary podstawy oraz identyczne otwory montażowe. 8

9 Zakres temperatur pracy KX6 umożliwia pracę systemu od -20 C w funkcji ogrzewania oraz od -15 C w funkcji chłodzenia. -20C Nowy +15.5C -15C -15C poprzedni Nowy +43C -5C poprzedni Wydajności dla niskich temperatur zewnętrznych podano w DTR Nowy sterownik dla wszystkich Maksymalna długość przewodu sterującego Maksymalna jednostek wewnętrznych długość przewodu sterującego Należy stosować przewód 2-żyłowy o przekroju Zastosowanie przewodu 2-żyłowego jest tańsze i wygodniejsze, możliwe Należy stosować także w przewód przypadkach 2-żyłowy modernizacji o przekroju pracujących 0.75 instalacji Maksymalna długość przewodu 2-żyłowego to 1500 m (poprzednio 1000 m) Wcześniej Nowość 3-żyły Wcześniej 2-żyły Nowość 1500 m 1000 m 1500 m Maksymalna długość przewodu 2-żyłowego to 1500 m (poprzednio 1000 m) Wcześniej Nowość 1500 m 1000 m 1500 m 4. Łatwa Obsługa Szybki Dostęp dla Serwisu Podział funkcjonalny na dwie części umożliwia szybkie zdjęcie panela do obsługi urządzenia Część wentylatorowa Funkcja automatycznego sprawdzania instalacji Zamknięty lub częściowo otwarty zawór serwisowy, nieprawidłowe połączenia elektryczne i chłodnicze, poprawność pracy elektronicznego zaworu rozprężnego (EEV) mogą być sprawdzone automatycznie, podczas pracy w funkcji chłodzenia. Operację można przeprowadzić dla temperatury zewnętrznej w zakresie 0 43 C i temperatury wewnętrznej w zakresie C za pomocą przełączników na PCB jednostki zewnętrznej, dla pojedynczego systemu chłodniczego. Automatyczna operacja zajmująca ok minut pozwala na uniknięcie awarii powstałych wskutek błędów na etapie instalacji. przełącznik "dip switch" (8~48HP) Część mechaniczna 9

10 R410A Monitoring System KX6 wspomaga serwis oraz identyfikację usterek. Dane o warunkach pracy mogą być odczytane z 3-cyfrowego lub 6-cyfrowego wyświetlacza jednostki zewnętrznej. Diagnostyka usterek oraz historia pracy odczytywane są na wyświetlaczu 7-segmentowym. Złącze RS232C po podłączeniu jednostki zewnętrznej do PC umożliwia monitorowanie stanów pracy systemu (oprogramowanie Mente PC ) 4~6HP 8~48HP Łatwiejszy dostęp dla serwisu (KX6 14~48HP) Dzięki zmianie konstrukcji skrzynki elektrycznej znacznie ułatwiony jest dostęp do wszystkich elementów elektroniki, co upraszcza prace serwisowe i konserwacyjne. Funkcja Back-up (14~48HP) W przypadku uszkodzenia jednej z dwóch sprężarek obsługującej jednostkę zewnętrzną, funkcję pracy przejmuje druga sprężarka. Podobnie w systemach złożonych, funkcję pracy uszkodzonej jednostki zewnętrznej przejmuje jednostka sprawna. Kontynuacja pracy Uszkodzona sprężarka Inverter Zredukowana Ilość Czynnika Chłodniczego cale Zastosowanie czynnika R410A w urządzeniach KX6 umożliwia zastosowanie rurociągów chłodniczych o mniejszych średnicach a zatem obniżenie kosztów instalacji. ø9.52 3/8" KX6 ex.10hp R410A Rurociąg cieczowy ø12.7 1/2" ø /8" Rurociąg gazowy ø /4" ø /8" Jednostka zewnętrzna HP KX6 Rurociąg cieczowy Rurociąg gazowy 4 5 ø ø ø ø22.22 ø25.4[ø28.58] ø ø ø31.8[ø34.92] ø ø38.1[ø34.92] ø [...]: Średnice rur stosowane w instalacjach europejskich pokazano w nawiasach. ø25.4 ø28.58 ø31.8 ø34.92 ø38.1 ø44.5 1" 1 1/8 " 1 1/4 " 1 3/8 " 1 1/2 " 1 3/4 " ø50.8 2" Błękitne Lamele Dzięki zabezpieczeniu lameli (KS101) wymiennika nowej jednostki zewnętrznej, odporność na korozję znacznie wzrasta. Błękitne Lamele 10

11 System klimatyzacyjny KX6 to dwururowy system VRF (zmienny przepływ czynnika chłodniczego) zapewniający chłodzenie lub grzanie dla szerokiego zakresu aplikacji, począwszy od pojedynczych mieszkań, biur i apartamentów (z użyciem systemu KX6 Micro) po wielopiętrowe budynki biurowe z dużymi, otwartymi przestrzeniami (open space). Zakres wydajności chłodniczej rozpoczyna się od 11,2, podczas gdy największa pojedyncza jednostka zewnętrzna posiada wydajność chłodniczą wynoszącą 68,0. Dublowanie jednostek zewnętrznych (<kombinacje>) pozwala na osiągnięcie maksymalnej wydajności chłodniczej wynoszącej 136,0. Całkowita długość rurociągu dla KX6 wynosi 1000m (modele>14hp) a najdalej położona jednostka wewnętrzna może znajdować się w odległości 160m od jednostki zewnętrznej (modele>8hp). KXR6 - system trójrurowy umożliwia jednoczesną pracę jednostek wewnętrznych w funkcji chłodzenia i ogrzewania, przy zastosowaniu jednej jednostki zewnętrznej. Stosowany jest w budynkach, gdzie konieczne jest rozdzielenie trybu pracy urządzeń na poszczególne strefy o różnych wymaganiach dla zapewnienia właściwego komfortu. System KXR6 opisany został w odrębnym katalogu. Przełącznik lato/zima System KX6 daje możliwość zablokowania trybu pracy (chłodzenie lub grzanie) z użyciem przełącznika SW3-7 umieszczonego na PCB jednostki zewnętrznej. Pozwala to użytkownikowi na decydowanie o sposobie pracy systemu w celu oszczędnego gospodarowania zużyciem energii elektrycznej. Przełącznik może być wyprowadzony poza jednostkę zewnętrzną lub sterowany zewnętrznym termostatem. 11

12 R410A Jednostki zewnętrzne Pompa ciepła 4, 5, 6HP (11.2~15.5) FDC112KXEN6 FDC140KXEN6 FDC155KXEN6 FDC112KXES6 FDC140KXES6 FDC155KXES6 Wydajność chłodnicza 11.2 (1 faza) 14.0 (1 faza) 15.5 (1 faza) 11.2 (3 fazy) 14.0 (3 fazy) 15.5 (3 fazy) Błękitne Lamele KX6-2-rurowy system VRF z pompą ciepła zapewnia efektywną pracę dla zastosowań, w których równocześnie wymagane jest tylko chłodzenie lub tylko ogrzewanie. Idealny dla dużych, otwartych przestrzeni. Umożliwia podłączenie maksymalnie 8 jednostek wewnętrznych, indeks wydajności do 150%. Najwyższa klasa efektywności energetycznej A dla wszystkich jednostek. Wszystkie jednostki KX6 wyposażone w sprężarki z inwerterem DC. Całkowita długość rurociągu do 100m. Długość całkowita: 100 m Jednostka zewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Długość rzeczywista: 70 m * Długość całkowita rurociągu cieczowego ø 3/8" max 50 m. Różnica wysokości 30 m (jedn. zewn. powyżej) 15 m (jedn. zewn. poniżej) Max różnica wysokości między jednostkami wewnętrznymi: 15 m Zakres temperatur pracy C +15.5C -15C -20C Moc nominalna Zasilanie Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Poziom ciśnienia akustycznego Przyłącza rurowe Prąd rozruchu Pobór mocy Prąd pracy HxWxD Indeks wydajności Maksymalna liczba jednostek wewnętrznych R410A / Rurociąg cieczowy Rurociąg gazowy A A kg kg db(a) wejście % FDC112KXEN6 FDC140KXEN6 FDC155KXEN6 FDC112KXES6 Warunki prezentacji danych (ISO-T1) 1. : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 4HP /54 6 5HP 1 Faza V, 50Hz /55 8 6HP / x970x ø9.52(3/8") ø15.88(5/8") 80~150 4HP /54 6 FDC140KXES6 5HP 3 Fazy V, 50Hz /55 8 FDC155KXES6 6HP /

13 Wymiary Wszystkie jednostki w. A B L2 wlot L3 wlot L4 845 Blok przyłączeniowy B A F A L1 wylot Przestrzeń montażowa Minimalna przestrzeń montażowa L1 I Otwarte II Otwarte II 500 L Otwarte L C C L4 5 Przestrzeń wolna ponad jednostką 1 m 5 5 E F 38 C D 50 C WIDOK A Ozn. A B C D E F Przyłącze rurociągu gazowego Przyłącze rurociągu cieczowego Podejście przyłączy kabl. i rurowych Wylot skroplin Otwór śruby mocującej Przyłącza kablowe i rurowe ø15.88 (5/8") ø9.52 (3/8") 4 ø20 x 3 M10 x 4 ø30 x 3 Uwagi: (1) Ściany (przeszkody) wokół jednostki nie mogą występować z czterech stron. (2) Jednostka powinna być mocowana za pomocą śrub kotwiących. Śruby nie powinny wystawać więcej niż 15. (3) W przypadku montażu jednostki w miejscu narażonym na silne podmuchy wiatru, należy ustawić ją prostopadle do przeważającego kierunku wiatru. (4) Należy pozostawić minimum 1 m wolnej przestrzeni nad jednostką. (5) Ściana (przeszkoda) występująca przed jednostką nie może przekraczać jej wysokości. (6) Tabliczka znamionowa znajduje się w prawym dolnym rogu panelu frontowego. Jednostka zewnętrzna Jednostka wewnętrzna Klasa energetyczna (chłodz/ogrzewanie) SEER SCOP (klimat umiarkowany) Obciążenie obliczeniowe chł. Obciążenie obliczeniowe grz (@-10 C) Roczne zużycie energii elektr. (chłodz./ogrzew.) Poziom mocy akustycznej Czynnik chłodniczy (GWP) Obliczeniowy sezon grzewczy Indeks wydajności Ilość jednostek wewnętrznych do podłącz. max db(a) Zgodnie z wymogami Rozporządzeń Komisji Europejskiej (UE) No 626/2011 z maja 2011 (etykiety energetyczne klimatyzatorów) No 206/2012 z marca 2012 (wymagania dla klimatyzatorów i wentylatorów przenośnych) % FDT A+/A /3212 FDC112KXEN6/112KXES R410A (1975) Umiarkowany 96.4~ FDT i inne serie C/A /

14 R410A Jednostki zewnętrzne Pompa ciepła 8, 10, 12HP (22.4~33.5) FDC224KXE6 FDC280KXE6 FDC335KXE6 Wydajność chłodnicza Błękitne Lamele KX6-2-rurowy system VRF z pompą ciepła zapewnia efektywną pracę dla zastosowań, w których równocześnie wymagane jest tylko chłodzenie lub tylko ogrzewanie. Idealny dla dużych, otwartych przestrzeni. Umożliwia podłączenie maksymalnie 22 jednostek wewnętrznych, indeks wydajności do 150%. Najwyższa klasa efektywności energetycznej A dla wszystkich jednostek. Wszystkie jednostki KX6 wyposażone w sprężarki z inwerterem DC. Całkowita długość rurociągu do 510m. Długość całkowita: 510m Do pierwszego trójnika max 130m Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m Długość rzeczywista: 160 m Jednostka zewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Różnica wysokości 50 m (jedn. zewn. powyżej) 40 m (jedn. zewn. poniżej) Max różnica wysokości między jednostkami wewnętrznymi: 18 m Zakres temperatur pracy C +15.5C -15C -20C Moc nominalna Zasilanie Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Poziom ciśnienia akustycznego Przyłącza rurowe Prąd rozruchu Pobór mocy Prąd pracy HxWxD R410A / Rurociąg cieczowy Rurociąg gazowy Indeks wydajności Maksymalna liczba jednostek wewnętrznych A A kg kg db(a) wejście % FDC224KXE6 Warunki prezentacji danych (ISO-T1) 1. : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 8HP /58 ø19.05(3/4") ø9.52(3/8") FDC280KXE6 10HP 3 Fazy 380V-415V, 50Hz x1080x /60 ø22.22(7/8") 50~ FDC335KXE6 12HP /61 ø12.7(1/2") ø25.4(1") [ø28.58(1 1/8")] 24 14

15 Wymiary Wszystkie jednostki w B A G L2 wlot L1 Przestrzeń montażowa L3 wlot wylot L4 Minimalna przestrzeń montażowa L1 L2 L3 L4 I otwarte II otwarte II 1500 otwarte Blok przyłączeniowy 1675 B A 20 F 1080 C G F C C E 30 C F E (8.10HP) 634(12HP) D Ozn. A B C D E F G Przyłącze rurociągu gazowego Przyłącze rurociągu cieczowego Podejście przyłączy kabl. i rurowych Wylot skroplin Otwór śruby mocującej Przyłącza kablowe i rurowe Podejście rurociągu gazowego FDC224KXE6 ø19.05 (3/4") (Kielich) ø9.52 (3/8") (Kielich) 4 ø20 x 4 M10 x 4 ø30 x 2 (z przodu) ø45 (z boku) ø30 x 2 (z tyłu) ø19.05 (3/4")(Lutowane) FDC280KXE6 ø19.05 (3/4") (Kielich) ø9.52 (3/8") (Kielich) 4 ø20 x 4 M10 x 4 ø30 x 2 (z przodu) ø45 (z boku) ø30 x 2 (z tyłu) ø22.22 (7/8")(Lutowane) FDC335KXE6 ø19.05 (3/4") (Kielich) ø12.7 (1/2") (Kielich) 4 ø20 x 4 M10 x 4 ø30 x 2 (z przodu) ø45 (z boku) ø30 x 2 (z tyłu) ø25.4 (1")(Lutowane) Uwagi: (1) Ściany (przeszkody) wokół jednostki nie mogą występować z czterech stron. (2) Jednostka powinna być mocowana za pomocą śrub kotwiących. Śruby nie powinny wystawać więcej niż 15. (3) W przypadku montażu jednostki w miejscu narażonym na silne podmuchy wiatru, należy ustawić ją prostopadle do przeważającego kierunku wiatru. (4) Należy pozostawić minimum 1 m wolnej przestrzeni nad jednostką. (5) Ściana (przeszkoda) występująca przed jednostką nie może przekraczać jej wysokości. (6) Tabliczka znamionowa znajduje się w prawym dolnym rogu panelu frontowego. (7) Należy połączyć zawór serwisowy z rurociągiem gazowym poprzez adapter (na wyposażeniu) (8) Oznaczenie pokazuje podejście rurociągu gazowego 15

16 R410A Jednostki zewnętrzne Pompa ciepła 14, 16HP (40.0~45.0) FDC400KXE6 FDC450KXE6 Wydajność chłodnicza Błękitne Lamele KX6-2-rurowy system VRF z pompą ciepła zapewnia efektywną pracę dla zastosowań, w których równocześnie wymagane jest tylko chłodzenie lub tylko ogrzewanie. Idealny dla dużych, otwartych przestrzeni. Umożliwia podłączenie maksymalnie 40 jednostek wewnętrznych, indeks wydajności do 200%. Najwyższa klasa efektywności energetycznej A dla wszystkich jednostek. Wszystkie jednostki KX6 wyposażone w sprężarki z inwerterem DC. Całkowita długość rurociągu do 1000m. Unifikacja budowy podstaw wszystkich jednostek umożliwia swobodną wymianę i zestawianie Długość całkowita: 1000 m Do pierwszego trójnika max 130m Jednostka zewnętrzna Jednostka wewnętrzna Różnica wysokości 50 m (jedn. zewn. powyżej) 40 m (jedn. zewn. poniżej) Zakres temperatur pracy C 30 Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m Długość rzeczywista: 160 m Jednostka wewnętrzna Jednostka wewnętrzna Max różnica wysokości między jednostkami wewnętrznymi: 18 m C -15C -20C Moc nominalna Zasilanie Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Poziom ciśnienia akustycznego Przyłącza rurowe Prąd rozruchu Pobór mocy Prąd pracy HxWxD R410A / Rurociąg cieczowy Rurociąg gazowy Indeks wydajności Maksymalna liczba jednostek wewnętrznych A A kg kg db(a) wejście % FDC400KXE6 14HP /60 ø28.58(1 1/8") Warunki prezentacji danych (ISO-T1) 1. : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych Fazy V, 50Hz x1350x ø12.7(1/2") 50~200 FDC450KXE6 16HP /62.5 ø28.58(1 1/8") 60 16

17 Wymiary Wszystkie jednostki w. Ozn. Nazwa Przykład instalacji A Przyłącze rurociągu gazowego Patrz DTR B Przyłącze rurociągu cieczowego C Podejście rurociągu ø88 D Podejście przyłączy kablowych ø50 F Otwór śruby mocującej M10 x 4 G Otwór węża spustowego ø45 x 3 H Wylot skroplin ø20 x 10 K Połączenie rurki wyrównawczej oleju ø3/8 L Uchwyt transportowy 230 x 60 Wymiary L1 L2 L3 L4 H1 H2 H3 H Bez ograniczeń 1000 Bez ograniczeń 2 Otwarte Otwarte Bez ograniczeń Bez ograniczeń Przykład instalacji Wymiary A B Uwagi: (1) Jednostka powinna być mocowana za pomocą śrub kotwiących. (2) Należy pozostawić minimum 2 m wolnej przestrzeni nad jednostką. (3) Tabliczka znamionowa znajduje się w prawym dolnym rogu panelu frontowego. (4) Otwory (podejścia) na rurociągi i przewody elektryczne są zamaskowane zaślepkami. Zaślepki należy zdjąć z używanych podejść. (5) Do podłączenia rurociągów należy użyć portu 88. (6) Otwory na śruby kotwiące oznaczone L J (4 otwory na śruby M10) są przeznaczone do ponownej instalacji urządzenia. (7) W przypadku systemu (kombinacje) należy podłączyć jednostki zewnętrzne rurociągiem wyrównania oleju. W przypadku instalacji więcej niż jednej jednostki Wysokość ściany H2 Wysokość ściany H3 L 2 L 5 L 6 L 4 L 3 L1 (Przód jednostki) Wysokość ściany H2 Wysokość ściany H4 L1 L2 L3 L4 L5 L6 H1 H Bez ograniczeń Otwarte Open Bez ograniczeń Bez ograniczeń H Bez ograniczeń H4 Bez ograniczeń Bez ograniczeń 17

18 R410A Jednostki zewnętrzne Pompa ciepła 18, 20, 22, 24HP (50.4~68.0) FDC504KXE6 FDC560KXE6 FDC615KXE6 FDC680KXE6 Wydajność chłodnicza Błękitne Lamele KX6-2-rurowy system VRF z pompą ciepła zapewnia efektywną pracę dla zastosowań, w których równocześnie wymagane jest tylko chłodzenie lub tylko ogrzewanie. Idealny dla dużych, otwartych przestrzeni. Umożliwia podłączenie maksymalnie 49 jednostek wewnętrznych, indeks wydajności do 160%. Wszystkie jednostki KX6 wyposażone w sprężarki z inwerterem DC. Całkowita długość rurociągu do 1000m.. Unifikacja budowy podstaw wszystkich jednostek umożliwia swobodną wymianę i zestawianie Długość całkowita: 1000m Do pierwszego trójnika max 130m Jednostka zewnętrzna Jednostka wewnętrzna Różnica wysokości 50 m (jedn. zewn. powyżej) 40 m (jedn. zewn. poniżej) Zakres temperatur pracy C Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m Długość rzeczywista: 160 m Jednostka wewnętrzna Jednostka wewnętrzna Max różnica wysokości między jednostkami wewnętrznymi: 18 m C -15C -20C Moc nominalna Zasilanie Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Poziom ciśnienia akustycznego Przyłącza rurowe Prąd rozruchu Pobór mocy Prąd pracy HxWxD R410A / Rurociąg cieczowy Rurociąg gazowy Indeks wydajności Maksymalna liczba jednostek wewnętrznych A A kg kg db(a) wejście % Warunki prezentacji danych (ISO-T1) 1. : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. FDC504KXE6 FDC560KXE6 FDC615KXE6 FDC680KXE6 18HP / HP Fazy V, 50Hz 8 22HP x1350x / /64.0 ø12.7(1/2") ø28.58(1 1/8") 50~ HP /

19 Wymiary Wszystkie jednostki w. Ozn. Nazwa Przykład instalacji A Przyłącze rurociągu gazowego Patrz DTR B Przyłącze rurociągu cieczowego C Podejście rurociągu ø88 (lub ø100) D Podejście przyłączy kablowych ø50 F Otwór śruby mocującej M10 x 4 G Otwór węża spustowego ø45 x 3 H Wylot skroplin ø20 x 10 K Połączenie rurki wyrównawczej oleju ø9.52 L Uchwyt transportowy 230 x 60 Wymiary L1 L2 L3 L4 H1 H2 H3 H Bez ograniczeń 1000 Bez ograniczeń 2 Otwarte Open Bez ograniczeń Bez ograniczeń Uwagi: (1) Jednostka powinna być mocowana za pomocą śrub kotwiących. (2) Należy pozostawić minimum 2 m wolnej przestrzeni nad jednostką. (3) Tabliczka znamionowa znajduje się w prawym dolnym rogu panelu frontowego. (4) Otwory (podejścia) na rurociągi i przewody elektryczne są zamaskowane zaślepkami. Zaślepki należy zdjąć z używanych podejść. (5) Do podłączenia rurociągów należy użyć portu 88. (6) Otwory na śruby kotwiące oznaczone L J (4 otwory na śruby M10) są przeznaczone do ponownej instalacji urządzenia. (7) W przypadku systemu (kombinacje) należy podłączyć jednostki zewnętrzne rurociągiem wyrównania oleju. 19

20 R410A Jednostki zewnętrzne Pompa ciepła <kombinacje> 26, 28, 30, 32HP (73.5~90.0) Błękitne Lamele FDC735KXE6 (FDC335-K+FDC400) FDC800KXE6 (FDC400x2) FDC850KXE6 (FDC400+FDC450) FDC900KXE6 (FDC450x2) Wydajność chłodnicza KX6-2-rurowy system VRF z pompą ciepła zapewnia efektywną pracę dla zastosowań, w których równocześnie wymagane jest tylko chłodzenie lub tylko ogrzewanie. Idealny dla dużych, otwartych przestrzeni. Umożliwia podłączenie maksymalnie 65 jednostek wewnętrznych, indeks wydajności do 160%. Najwyższa klasa efektywności energetycznej A dla wszystkich jednostek. Wszystkie jednostki KX6 wyposażone w sprężarki z inwerterem DC. Całkowita długość rurociągu do 1000m. Unifikacja budowy podstaw wszystkich jednostek umożliwia swobodną wymianę i zestawianie Długość całkowita: 1000 m Jednostka zewnętrzna Zakres temperatur pracy Do pierwszego trójnika max 130m Jednostka wewnętrzna Różnica wysokości 50 m (jedn. zewn. powyżej) 40 m (jedn. zewn. poniżej) C Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m Jednostka wewnętrzna Jednostka wewnętrzna Max różnica wysokości między jednostkami wewnętrznymi: 18 m C Długość rzeczywista: 160 m C -20C Układ złożony (FDC) Moc nominalna Zasilanie Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Przyłącza rurowe Prąd rozruchu Pobór mocy Prąd pracy HxWxD R410A Rurociąg cieczowy Rurociąg gazowy Indeks wydajności Maksymalna liczba jednostek wewnętrznych A A kg kg wejście % FDC735KXE6 FDC800KXE6 FDC850KXE6 FDC900KXE6 335KXE6-K 400KXE6 26HP KXE6 400KXE6 28HP Warunki prezentacji danych (ISO-T1) 1. : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych. 3. [ ] : Przyłącza rurowe stosowane w instalacjach europejskich pokazano w nawiasach kwadratowych Fazy V, 50Hz x2700x x2 11.5x2 ø15.88(5/8") ø31.8(1 1/4") [ø34.92(1 3/8")] 50~ KXE6 450KXE6 30HP KXE6 450KXE6 32HP

21 Wymiary Wszystkie jednostki w. Ozn. Nazwa 335-K Przykład instalacji A Przyłącze rurociągu gazowego ø25.4 ø28.58 Wymiary 1 2 B C D F G H K L Przyłącze rurociągu cieczowego Podejście rurociągu Podejście przyłączy kablowych Otwór śruby mocującej Otwór węża spustowego Wylot skroplin Połączenie rurki wyrównawczej oleju Uchwyt transportowy ø12.7 ø88(lub ø100) ø50 M10 x 4 ø45 x 3 ø20 x 10 ø x 60 L1 L2 L3 L4 H1 H2 H3 H Bez ograniczeń 1000 Bez ograniczeń Otwarte Otwarte Bez ograniczeń Bez ograniczeń Uwagi: (1) Jednostka powinna być mocowana za pomocą śrub kotwiących. (2) Należy pozostawić minimum 2 m wolnej przestrzeni nad jednostką. (3) Tabliczka znamionowa znajduje się w prawym dolnym rogu panelu frontowego. (4) Otwory (podejścia) na rurociągi i przewody elektryczne są zamaskowane zaślepkami. Zaślepki należy zdjąć z używanych podejść. (5) Do podłączenia rurociągów należy użyć portu 88. (6) Otwory na śruby kotwiące oznaczone L J (4 otwory na śruby M10) są przeznaczone do ponownej instalacji urządzenia. (7) W przypadku systemu (kombinacje) należy podłączyć jednostki zewnętrzne rurociągiem wyrównania oleju. 21

22 R410A Jednostki zewnętrzne Pompa ciepła <kombinacje> 34, 36, 38, 40, 42, 44, 46, 48HP (96.0~136.0) FDC960KXE6 (FDC450+FDC504) FDC1010KXE6 (FDC504x2) FDC1065KXE6 (FDC504+FDC560) FDC1130KXE6 (FDC560x2) FDC1180KXE6 (FDC560-K+FDC615) FDC1235KXE6 (FDC615x2) FDC1300KXE6 (FDC615+FDC680) FDC1360KXE6 (FDC680x2) Wydajność chłodnicza Błękitne Lamele KX6-2-rurowy system VRF z pompą ciepła zapewnia efektywną pracę dla zastosowań, w których równocześnie wymagane jest tylko chłodzenie lub tylko ogrzewanie. Idealny dla dużych, otwartych przestrzeni. Umożliwia podłączenie maksymalnie 80 jednostek wewnętrznych, indeks wydajności do 130% (960KXE6:160%). Wszystkie jednostki KX6 wyposażone w sprężarki z inwerterem DC. Całkowita długość rurociągu do 1000m. Długość całkowita: 1000m Do pierwszego trójnika max 130m Od pierwszego trójnika do najdalszej jednostki wewnętrznej: 90m Długość rzeczywista: 160 m Jednostka zewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Różnica wysokości 50 m (jedn. zewn. powyżej) 40 m (jedn. zewn. poniżej) Max różnica wysokości między jednostkami wewnętrznymi: 18 m Zakres temperatur pracy C +15.5C -15C -20C Układ złożony (FDC) Moc nominalna Zasilanie Wydajność nominalna Dane elektryczne Wymiary zewnętrzne Waga netto Ilość czynnika chłodniczego Przyłącza rurowe Prąd rozruchu Pobór mocy Prąd pracy HxWxD R410A Rurociąg cieczowy Rurociąg gazowy Indeks wydajności Maksymalna liczba jednostek wewnętrznych A A kg kg wejście % FDC960KXE6 450KXE6 504KXE6 34HP Warunki prezentacji danych (ISO-T1) 1. : temperatura wewnętrzna 27 CDB, 19 CWB, temperatura zewnętrzna 35 CDB. : temperatura wewnętrzna 20 CDB, temperatura zewnętrzna 7 CDB, 6 CWB. 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy urządzenia wartości nieco wyższe z powodu warunków zewnętrznych ~ ø15.88(5/8") FDC1010KXE6 504KXE6 504KXE6 36HP FDC1065KXE6 504KXE6 560KXE6 38HP x2 80 FDC1130KXE6 560KXE6 560KXE6 40HP 3 Fazy V, 50Hz x2700x x2 ø34.92(1 3/8") 50~130 FDC1180KXE6 560KXE6-K 615KXE6 42HP ø19.05(3/4") FDC1235KXE6 615KXE6 615KXE6 44HP x2 FDC1300KXE6 615KXE6 680KXE6 46HP FDC1360KXE6 680KXE6 680KXE6 48HP

23 Wymiary Wszystkie jednostki w. Ozn. Przykład instalacji A Przyłącze rurociągu gazowego ø28.58 Wymiary 1 2 B Przyłącze rurociągu cieczowego ø12.7 L1 500 Otwarte C D Podejście rurociągu Podejście przyłączy kablowych ø88 (lub ø100) ø50 L2 L F Otwór śruby mocującej M10 x 4 L4 10 Otwarte G Otwór węża spustowego ø45 x 3 H H Wylot skroplin ø20 x 10 H2 Bez ograniczeń Bez ograniczeń K Połączenie rurki wyrównawczej oleju ø9.52 H Bez ograniczeń L Uchwyt transportowy 230 x 60 H4 Bez ograniczeń Uwagi: (1) Jednostka powinna być mocowana za pomocą śrub kotwiących. (2) Należy pozostawić minimum 2 m wolnej przestrzeni nad jednostką. (3) Tabliczka znamionowa znajduje się w prawym dolnym rogu panelu frontowego. (4) Otwory (podejścia) na rurociągi i przewody elektryczne są zamaskowane zaślepkami. Zaślepki należy zdjąć z używanych podejść. (5) Do podłączenia rurociągów należy użyć portu 88. (6) Otwory na śruby kotwiące oznaczone L J (4 otwory na śruby M10) są przeznaczone do ponownej instalacji urządzenia. (7) W przypadku systemu (kombinacje) należy podłączyć jednostki zewnętrzne rurociągiem wyrównania oleju. 23

24 R410A Rurociągi chłodnicze Zasady montażu rurociągu Poszczególne części składowe urządzeń klimatyzacyjnych MHI spełniają najwyższe standardy jakości i niezawodności. Koniecznym jest stosowanie narzędzi, akcesoriów i materiałów uzupełniających o podobnych standardach w celu zapewnienia długiej i bezawaryjnej pracy instalacji. Rurociąg chłodniczy musi być wykonany przez kompetentnego i przeszkolonego instalatora. Należy stosować wyłącznie oczyszczone i zabezpieczone rury miedziane przeznaczone do instalacji chłodniczych z czynnikiem R410A oraz stosować wyłącznie zestawy złączek i redukcji dostarczane przez producenta urządzeń. Nie dopuszcza sie stosowania standardowych miedzianych połączeń jak łuki, kolana, trójniki itp. powszechnie dostępne. Wszystkie zastosowane do konstrukcji rurociągu materiały muszą spełniać Europejską normę EN Rozgałęzienia rurociągu wykonane muszą być zgodnie z zaleceniami producenta aby zapewnić swobodny przepływ czynnika chłodniczego, zgodnie z normą Europejską E378:2000. Wszelkie połączenia lutowane wykonać należy pod osłoną azotu aby zapobiec utlenianiu powierzchni miedzi wewnątrz rury. Podczas całego montażu należy uważać aby woda, olej smarny, zanieczyszczenia powierzchni ciętych nie dostały się do wnętrza instalacji. Po zakończeniu prac montażowych, przed podłączeniem jednostki zewnętrznej oraz zaizolowaniem, należy sprawdzić szczelność instalacji chłodniczej przy użyciu suchego azotu pod ciśnieniem. W przypadku układów złożonych (Combination) konieczne jest połączenie jednostek zewnętrznych rurociągiem wyrównania oleju. Izolacja rur Cały rurociąg chłodniczy musi być zaizolowany izolacją przeznaczoną dla chłodnictwa i klimatyzacji, o odporności ogniowej zgodnej z przepisami oraz grubości ścianki 13. Dodatkowa ilość czynnika chłodniczego Dodatkowo można zastosować tylko czynnik R410A, doładowany przy pomocy wagi elektronicznej. Ilość dodatkowego czynnika należy wyliczyć na podstawie dokumentacji technicznej producenta, bazując na długościach i średnicach poszczególnych sekcji rurociągu cieczowego. Przykłady rurociągów chłodniczych pojedynczej jednostki zewnętrznej Rurociąg z zastosowaniem Rozdzielacza Wielodrogowego HEAD G Rurociąg cieczowy Rurociąg gazowy Rurociąg z zastosowaniem Zestawu Trójników

25 Rurociągi chłodnicze Średnice rur stosowane w Europie Jednostka zewnętrzna Rurociąg cieczowy Najdalsza jednostka ø9.52 ø12.7 ø15.88 ø19.05 Rurociąg gazowy wewnętrzna =<90m ø19.05 ø22.22 ø28.58 ø34.92 Rurociąg cieczowy Najdalsza jednostka ø12.7 ø15.88 ø19.05 ø22.22 Rurociąg gazowy wewnętrzna =>90m ø22.22 ø28.58 ø34.92 Trójniki Rozdzielacze wielodrogowe Poziomo cale ø9.52 3/8" ø12.7 1/2" ø /8" ø /4" ø /8" ø25.4 1" cale ø /8 " ø /4 " ø /8 " ø /2 " ø /4 " ø50.8 2" Podłoga Dobrze DIS-22-1G/DIS-180-1G HEAD G Trójniki - kombinacje jednostek zewnętrznych Podłoga Źle Dobrze Pionowo Źle Podłoga DIS-371-1G/DIS-540-2G DOS-2A-1G Podoga Przykłady rurociągów chłodniczych - kombinacje jednostek zewnętrznych Rurociąg wyrównania oleju Zestaw trójników jednostek zewnętrznych (DOS-2A-1G) Rurociąg z zastosowaniem Zestawu Trójników Rurociąg wyrównania oleju Zestaw trójników jednostek zewnętrznych (DOS-2A-1G) Rurociąg z zastosowaniem Rozdzielacza Wielodrogowego HEAD G Zestaw trójników do podłączenia jednostek zewnętrznych Jednostka zewnętrzna Zestaw trójników dla dwóch urządzeń (dla 735~1360) DOS-2A-1G Zestaw rozdzielaczy do podłączenia jednostek wewnętrznych Suma wydajności jednostek wewnętrznych ~ ~ ~ ~ Zestaw trójników DIS-22-1G DIS-180-1G DIS-371-1G DIS-540-2G Rozdzielacz wielodrogowy HEAD4-22-1G HEAD G HEAD G HEAD G Liczba rozgałęzień Max 4 Max 6 Max 8 Max 8 25

26 R410A Zasilanie elektryczne KX6 znacznie upraszcza wymagania po stronie okablowania przez użycie dwużyłowego przewodu sterującego (nieistotna polaryzacja). Zasilanie Przewody elektryczne mogą być doprowadzone do obudowy jednostki zewnętrznej z czterech stron: od tyłu, z dołu oraz z prawej i lewej strony. Jednostki zewnętrzne (3 fazy) oraz wewnętrzne (1 faza) powinny być zasilane niezależnie. Jednostka zewnętrzna połączona jest z jednostkami wewnętrznymi tylko przewodem sterującym. Zasilanie jednostki zewnętrznej: 3 fazy, V, 4 żyły Niezależne zasilanie jednostek zewnętrznych Wyłącznik różnicowo-prądowy Wyłącznik nadmiarowo-prądowy Przewód uziemiający Jednostka zewnętrzna A Główny przewód zasilający, 4 żyły B Przewód sterujący (SuperLink), 2 żyły C Zasilanie jednostek wewnętrznych, 2 żyły D Przewód sterownika, 2 żyły A A B B C Wyłącznik nadmiarowo-prądowy Jednostka wewnętrzna Wyłącznik różnicowo-prądowy D R R R R R R Sterownik przewodowy Zasilanie jednostek wewnętrznych: 1 faza, V UWAGA Jeśli wyłącznik różnicowo-prądowy przeznaczony jest wyłącznie dla zabezpieczenia uziemienia, konieczny jest montaż wyłącznika nadmiarowo-prądowego. Część mechaniczna jednostki zewnętrznej Skrzynka elektryczna Przyłącza elektryczne jednostki zewnętrznej 26

27 Okablowanie sterujące 1. Napięcie sterujące: 5V DC, brak polaryzacji, połączenie dwoma żyłami (porty A1 i B1). Połączenie pomiędzy jednostką zewnętrzną i jednostką wewnętrzną oraz pomiędzy jednostkami wewnętrznymi. (1) Pojedyncza jednostka zewnętrzna Przyłącze sterownicze jednostki zewnętrznej A1 B1 Dla połączenia sterowniczego jednostek wewnętrznych i zewnętrznych nie jest istotna polaryzacja. Oba przypadki połączenia są prawidłowe Należy używać 2-u żyłowego, ekranowanego przewodu sterującego o przekroju 0,75 2 lub 1, ~1000m 1000~1500m TAK TAK TAK NIE Zalecane jest podłączenie do uziemienia obu końców przewodu ekranowanego (dla jednostek wewnętrznych i zewnętrznych). Przyłącze sterownicze jednostki wewnętrznej (2) Więcej niż jedna jednostka zewnętrzna A B A B A B Jednostka zewnętrzna Jednostka zewnętrzna Jednostka zewnętrzna A1 B1 A A1 A B B1 B Jednostka zewnętrzna Konektor sieciowy W przypadku zastosowania wielu jednostek zewnętrznych: - w przypadku jednostek wewnętrznych i zewnętrznych należących do jednego systemu chłodniczego należy połączyć porty A1 i B1 - dla jednostek zewnętrznych należących do różnych systemów chłodniczych należy łączyć porty A2 i B2 W przypadku wątpliwości w doborze przewodu sterującego skontaktuj się z dystrybutorem MHI. A1 B1 Jednostka wewnętrzna A B Jednostka wewnętrzna A B A2 B2 A1 B1 A2 B2 Przewód sterujący A1 B1 Jednostka wewnętrzna A B Jednostka wewnętrzna A B A2 B2 A1 B1 A2 B2 Rurociąg chłodniczy (a) Maksymalna ilość jednostek wewnętrznych w jednym systemie sterowania wynosi 128 (b) Dopuszczalne jest również prowadzenie przewodów sterujących pokazane niżej (3) Sieć sterująca może przebiegać również wg schematu poniżej Jednostka zewnętrzna Jednostka zewnętrzna Jednostka zewnętrzna WAŻNE Jednostka zewnętrzna Jednostka zewnętrzna Jednostka zewnętrzna Jednostka zewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Przewód sterujący nie może tworzyć zamkniętej pętli. Okablowanie oznaczone jako jest niedopuszczalne Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Jednostka wewnętrzna Okablowanie sterowników przewodowych Do połączenia sterownika przewodowego z jednostką wewnętrzną (porty XY) należy używać 2-u żyłowego przewodu o przekroju 0,3 2. Maksymalna długość przewodu wynosi 600 metrów. Jeśli długość przewodu przekracza 100 metrów, należy zastosować przewód o przekroju podanym w tabeli niżej. Jednostka zewnętrzna A B Długość (m) Przekrój 100 do x 2 żyły do x 2 żyły do x 2 żyły do x 2 żyły A B Jednostka wewnętrzna Sterownik przewodowy A B Jednostka wewnętrzna A B Jednostka wewnętrzna A B Jednostka wewnętrzna Przewód sterujący może łączyć jednostki wewnętrzne należące do różnych systemów chłodniczych (w obrębie jednego systemu SuperLink) 27

28 R410A Jednostki wewnętrzne Kasetonowy 4-stronny FDT FDT28KXE6F FDT36KXE6F FDT45KXE6F FDT56KXE6F FDT71KXE6F FDT90KXE6F FDT112KXE6F FDT140KXE6F FDT160KXE6F Sterowanie (opcje) Sterownik przewodowy RC-EX1A RC-E5 RCH-E3 Sterownik bezprzewodowy RCN-T-36W-E Indywidualnie sterowane kierownice nawiewu powietrza Mniejsza wysokość jednostek W zależności od warunków termicznych w pomieszczeniu, możemy kontrolować nawiew powietrza w czterech kierunkach. Dzięki temu zwiększa się zasięg strugi powietrza, pozwalając na obsługę większych pomieszczeń. Zmiana konstrukcji wymiennika ciepła (jedna część zamiast dwóch) umożliwiła znaczne zmniejszenie wysokości jednostek wewnętrznych. Z kolei zastosowanie silnika wentylatora prądu stałego zapewnia najwyższą efektywność energetyczną, zmniejszenie wagi i wymiarów. Kształt wymiennika ciepła KX4 KX6 Dzięki optymalizacji wylotów powietrza, zapewniony jest wydajny strumień powietrza o dużym zasięgu Obecnie Nowy FDT28~71 9% mniej!! FDT112~160 18% mniej!! System kontroli kierownicy powietrza Możliwy jest wybór ustawienia kierownicy powietrza pod różnymi kątami Górna pozycja Możliwe opcje *RCH-E3 ustawienie kierownicy nie jest możliwe. Dolna pozycja dla tych, którzy pracują z dala od jednostki wewnętrznej dla zaspokojenia potrzeb indywidualnych dla Gości i dla obsługi Wydajność chłodnicza Wydajność grzewcza Zasilanie Pobór mocy Poziom mocy akustycznej Poziom ciśnienia akustycznego Wymiary zewnętrzne Wys. x Szer. x Głęb. Waga netto Przepływ powietrza Wlot świeżego powietrza Panel Filtr powietrza Sterownik (opcje) Przyłącza rurowe db(a) db(a) kg m 3 /min wejście FDT28KXE6F Ciecz: ø6.35(1/4") Gaz: ø9.52(3/8") FDT36KXE6F FDT45KXE6F FDT56KXE6F FDT71KXE6F Faza V, 50Hz Hi:33 Me:31 Lo:30 Hi:40 Me:37 Lo:35 Jednostka: 246x840x840 Panel:35x950x950 Warunki prezentacji danych (ISO-T1) 1. : temp. wewnętrzna 27ºCDB, 19ºCWB, temp. zewnętrzna 35ºCDB. : temp. wewnętrzna 20ºCDB, temp. zewnętrzna 7ºCDB, 6ºCWB. 2. Poziom ciśnienia akustycznego mierzony w komorze bezechowej. Podczas normalnej pracy pracy urządzenia wartości nieco nieco wyższe wyższe z powodu z powodu warunków zewnętrznych. FDT90KXE6F FDT112KXE6F FDT140KXE6F Hi:42 Me:40 Lo:37 Jednostka: 298x840x840 Panel:35x950x950 Jednostka: 22 Panel:5.5 Jednostka: 24 Panel:5.5 Jednostka: 27 Panel:5.5 Hi:18 Me:16 Lo:14 Hi:27 Me:24 Lo:20 Hi:30 Me:27 Lo:23 Możliwy T-PSA-3BW-E Siatkowy x1 (Zmywalny) przewodowy: RC-EX1A, RC-E5, RCH-E3 bezprzewodowy: RCN-T-36W-E Ciecz: ø6.35(1/4") Gaz: ø12.7(1/2") Ciecz: ø9.52(3/8") Gaz: ø15.88(5/8") FDT160KXE6F Hi:43 Me:41 Lo:38 28

29 lub mniej (Maksymalna wysokość podnoszenia pompy) Wymiary Wszystkie jednostki w. FDT28KXE6F, 36KXE6F, 45KXE6F, 56KXE6F, 71KXE6F Panel dekoracyjny (Rozstaw śrub mocujących) (Rozstaw śrub mocujących) Skrzynka elektryczna Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Otwór na przewody elektryczne Śruby mocujące Wejście kanału powietrza świeżego Wejście kanału powietrza zużytego Opis FDT28KXE6F FDT36KXE6F, 36KXE6F, 56KXE6F FDT71KXE6F Przestrzeń montażowa i serwisowa VP25 lub (wyłamać) (wyłamać) Wlot powietrza Wylot powietrza lub więcej Przeszkoda lub więcej W przypadku instalacji więcej niż jednej jednostki Odprowadzanie skroplin Uchwyt do podwieszania Otwór Otwory do połączenia wkrętami Otwór Otwory do połączenia wkrętami lub więcej Skrzynka elektryczna FDT90KXE6F, 112KXE6F, 140KXE6F, 160KXE6F (Rozstaw śrub mocujących) (Rozstaw śrub mocujących) Skrzynka elektryczna Panel dekoracyjny Opis Rurociąg gazowy Rurociąg cieczowy Odprowadzenie skroplin Otwór na przewody elektryczne Śruby mocujące Wejście kanału powietrza świeżego Wejście kanału powietrza zużytego Przestrzeń montażowa i serwisowa VP25 lub więcej lub (wyłamać) (wyłamać) Przeszkoda lub więcej W przypadku instalacji więcej niż jednej jednostki Wlot powietrza Wylot powietrza Odprowadzanie skroplin Uchwyt do podwieszania lub mniej (Maksymalna wysokość podnoszenia pompy) Otwór Otwory do połączenia wkrętami Otwór Otwory do połączenia wkrętami lub więcej Skrzynka elektryczna 29

30 R410A Kasetonowy 4-stronny (600 x 600 ) FDTC NOWOŚĆ FDTC15KXE6F FDTC22KXE6F FDTC28KXE6F FDTC36KXE6F FDTC45KXE6F FDTC56KXE6F Zaprojektowany do sufitu standardowego 600 x 600 Sterowanie (opcje) Sterownik przewodowy RC-EX1A RC-E5 RCH-E3 Sterownik bezprzewodowy RCN-TC-24W-ER Zestaw do podłączenia powietrza zewnętrznego Połączenie elastyczne TC-OAS-E (opcja) Przyłącze kanałowe TC-OAD-E (opcja) Przy zastosowaniu zestawu OA można do urządzenia doprowadzić powietrze zewnętrzne. Cicha praca Dzięki optymalizacji pracy wentylatora i kanałów powietrznych, praca klimatyzatora FDTC 15KXE6F jest niezwykle cicha (poziom ciśnienia akustycznego: 25dB(A)) Przy zastosowaniu jednego zestawu OA: można doprowadzić maksymalnie do 1,3 m 3 / powietrza zewnętrznego. Przy zastosowaniu dwóch zestawów OA: można doprowadzić maksymalnie do 2,6 m 3 / powietrza zewnętrznego. Połączenie elastyczne OA Powierzchnia sufitu Jedostka wewnętrzna FDTC 300 OA OA Panel Przyłącze kawałowe (db) KX6 () NOWOŚĆ 25 db FDTC15 25 db KX6 (Grzanie) (db) db db 2dB mniej 30 db KX4 KX6 (/Grzanie)() FDTC22/28 32 db KX6 (Grzanie) (db) db db db34 34 db db KX4 (/Grzanie) 3~8dB mniej 31 db KX6 () FDTC36/45/56 34 db KX6 (Grzanie) Indiwidualne sterowanie kierownicy nawiewu powietrza W zależności od warunków termicznych w pomieszczeniu, możemy kontrolować nawiew powietrza w czterech kierunkach. Dzięki temu zwiększa się zasięg strugi powietrza, pozwalając na obsługę wiekszych pomieszczeń. System kontroli kierownicy powietrza Możliwy jest wybór ustawienia kierownicy powietrza pod różnymi kątami. *RCH-E3 ustawienie kierownicy nie jest możliwe. Górna pozycja Możliwe opcje Dolna pozycja Wydajność chłodnicza Wydajność grzewcza Zasilanie 30 Pobór mocy Poziom mocy akustycznej db(a) Poziom ciśnienia db(a) akustycznego Wymiary zewnętrzne Wys. x Szer. x Głęb. Waga netto kg Przepływ powietrza m3/min Wlot świeżego powietrza Panel Filtr powietrza Sterownik (opcje) Przyłącza rurowe wejście FDTC15KXE6F Hi:32 Me:28 Lo:25 Hi:32 Me:28 Lo:25 Hi:7 Me:5.5 Lo:4.5 Hi:7 Me:5.5 Lo:4.5 FDTC22KXE6F Hi:35 Me:33 Lo:30 Hi:35 Me:33 Lo:32 Jednostka:14 Panel:3.5 Hi:9.5 Me:8.5 Lo:7 Hi:9.5 Me:8.5 Lo:8 Ciecz: ø6.35(1/4") Gaz: ø9.52(3/8") FDTC28KXE6F Faza V, 50Hz FDTC36KXE6F Hi:38 Me:36 Lo:31 Hi:38 Me:36 Lo:34 Jednostka:248x570x570 Panel:35x700x700 Hi:10 Me:9 Lo:7 Hi:10 Me:9 Lo:8 Możliwy z OA Spacer TC-OAS-E & Joint Duct TC-OAD-E TC-PSA-25W-E Siatkowy x1 (Zmywalny) przewodowe: RC-EX1A, RC-E5, RCH-E3 bezprzedowode: RCN-TC-24W-ER Warunki prezentacji danych (ISO-T1) 1. : temp. wewnętrzna 27ºCDB, 19ºCWB, temp. zewnętrzna 35ºCDB. : temp. wewnętrzna 20ºCDB, temp. zewnętrzna 7ºCDB, 6ºCWB. 2. Poziom ciśnienia akustycznego mierzony w w komorze bezechowej. Podczas normalnej pracy pracy urządzenia wartości wartości nieco nieco wyższe wyższe z powodu z powodu warunków warunków zewnętrznych. FDTC45KXE6F Hi:40 Me:37 Lo:31 Hi:40 Me:37 Lo:34 Jednostka:15 Panel:3.5 Hi:11 Me:9 Lo:7 Hi:11 Me:9 Lo:8 Ciecz: ø6.35(1/4") Gaz: ø12.7(1/2") FDTC56KXE6F Hi:45 Me:39 Lo:31 Hi:45 Me:39 Lo:34 Hi:13 Me:10 Lo:7 Hi:13 Me:10 Lo:8
