CERTYFIKAT JAKOŚCIOWY ISO 9000

Transkrypt

1 made in Italy

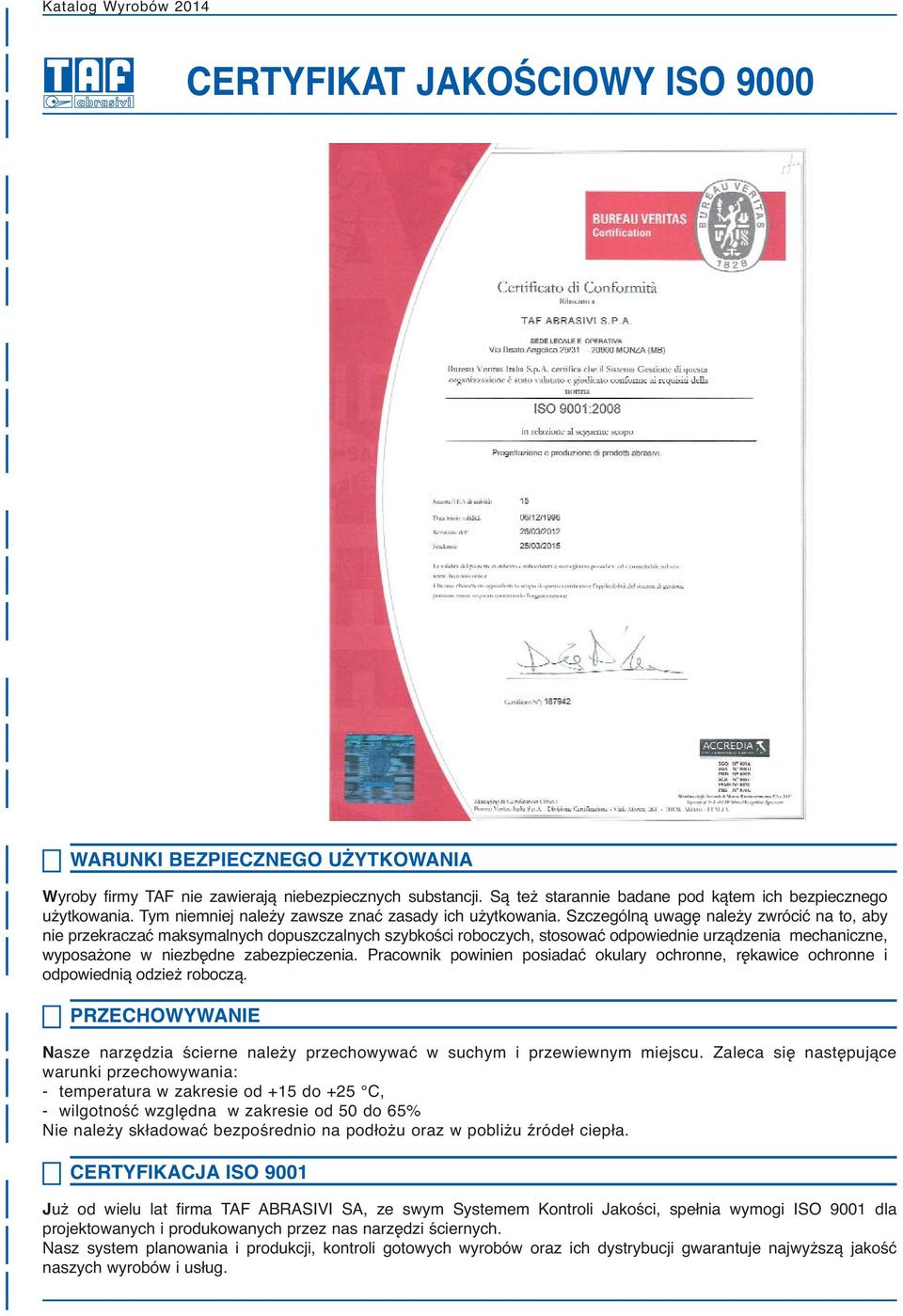

2 CERTYFIKAT JAKOŚCIOWY ISO 9000 WARUNKI BEZPIECZNEGO UŻYTKOWANIA Wyroby firmy TAF nie zawierają niebezpiecznych substancji. Są też starannie badane pod kątem ich bezpiecznego użytkowania. Tym niemniej należy zawsze znać zasady ich użytkowania. Szczególną uwagę należy zwrócić na to, aby nie przekraczać maksymalnych dopuszczalnych szybkości roboczych, stosować odpowiednie urządzenia mechaniczne, wyposażone w niezbędne zabezpieczenia. Pracownik powinien posiadać okulary ochronne, rękawice ochronne i odpowiednią odzież roboczą. PRZECHOWYWANIE Nasze narzędzia ścierne należy przechowywać w suchym i przewiewnym miejscu. Zaleca się następujące warunki przechowywania: - temperatura w zakresie od +15 do +25 C, - wilgotność względna w zakresie od 50 do 65% Nie należy składować bezpośrednio na podłożu oraz w pobliżu źródeł ciepła. CERTYFIKACJA ISO 9001 Już od wielu lat firma TAF ABRASIVI SA, ze swym Systemem Kontroli Jakości, spełnia wymogi ISO 9001 dla projektowanych i produkowanych przez nas narzędzi ściernych. Nasz system planowania i produkcji, kontroli gotowych wyrobów oraz ich dystrybucji gwarantuje najwyższą jakość naszych wyrobów i usług.

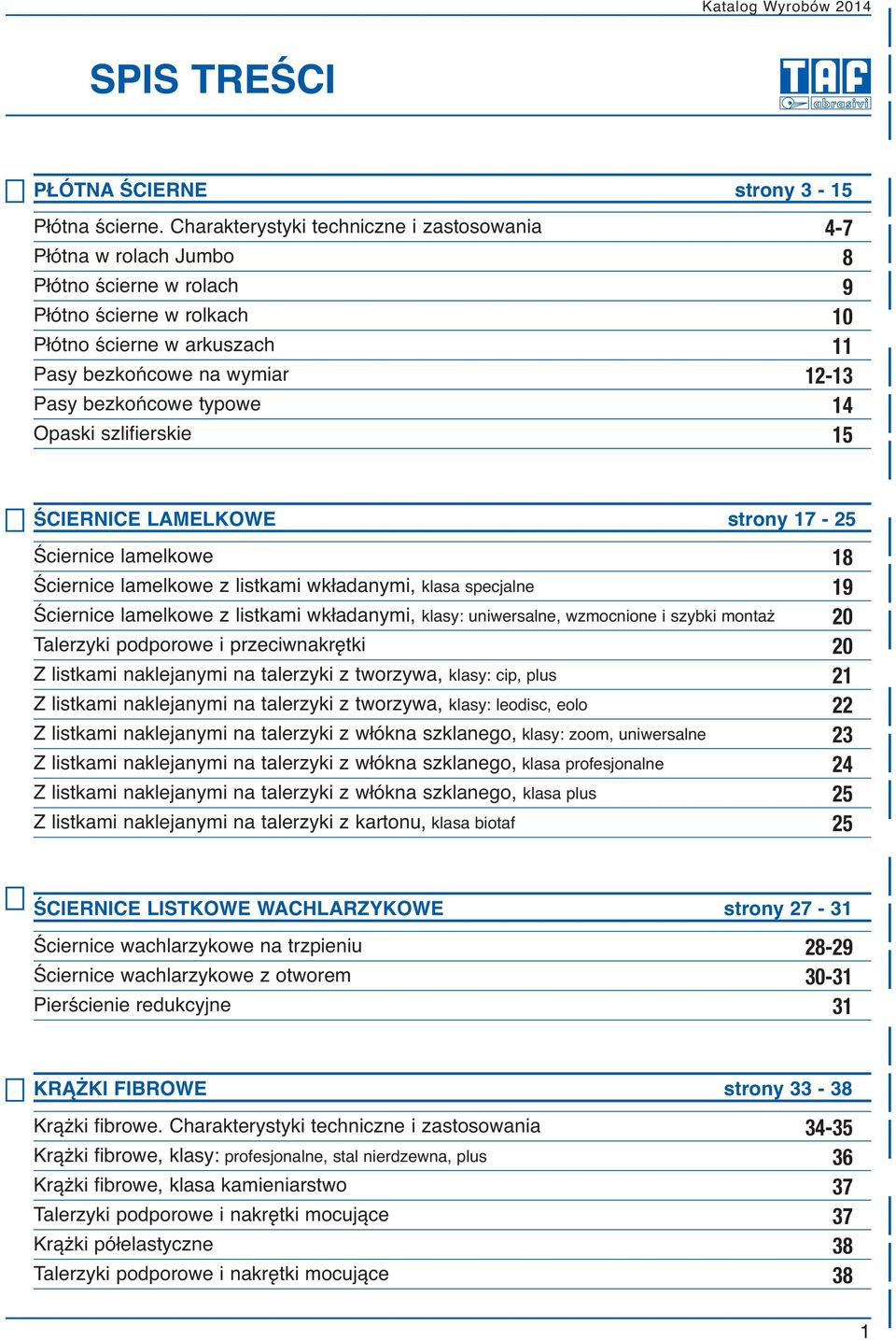

3 SPIS TREŚCI PŁÓTNA ŚCIERNE strony 3-15 Płótna ścierne. Charakterystyki techniczne i zastosowania Płótna w rolach Jumbo Płótno ścierne w rolach Płótno ścierne w rolkach Płótno ścierne w arkuszach Pasy bezkońcowe na wymiar Pasy bezkońcowe typowe Opaski szlifierskie ŚCIERNICE LAMELKOWE strony Ściernice lamelkowe Ściernice lamelkowe z listkami wkładanymi, klasa specjalne Ściernice lamelkowe z listkami wkładanymi, klasy: uniwersalne, wzmocnione i szybki montaż Talerzyki podporowe i przeciwnakrętki Z listkami naklejanymi na talerzyki z tworzywa, klasy: cip, plus Z listkami naklejanymi na talerzyki z tworzywa, klasy: leodisc, eolo Z listkami naklejanymi na talerzyki z włókna szklanego, klasy: zoom, uniwersalne Z listkami naklejanymi na talerzyki z włókna szklanego, klasa profesjonalne Z listkami naklejanymi na talerzyki z włókna szklanego, klasa plus Z listkami naklejanymi na talerzyki z kartonu, klasa biotaf ŚCIERNICE LISTKOWE WACHLARZYKOWE strony Ściernice wachlarzykowe na trzpieniu Ściernice wachlarzykowe z otworem Pierścienie redukcyjne KRĄŻKI FIBROWE strony Krążki fibrowe. Charakterystyki techniczne i zastosowania Krążki fibrowe, klasy: profesjonalne, stal nierdzewna, plus Krążki fibrowe, klasa kamieniarstwo Talerzyki podporowe i nakrętki mocujące Krążki półelastyczne Talerzyki podporowe i nakrętki mocujące

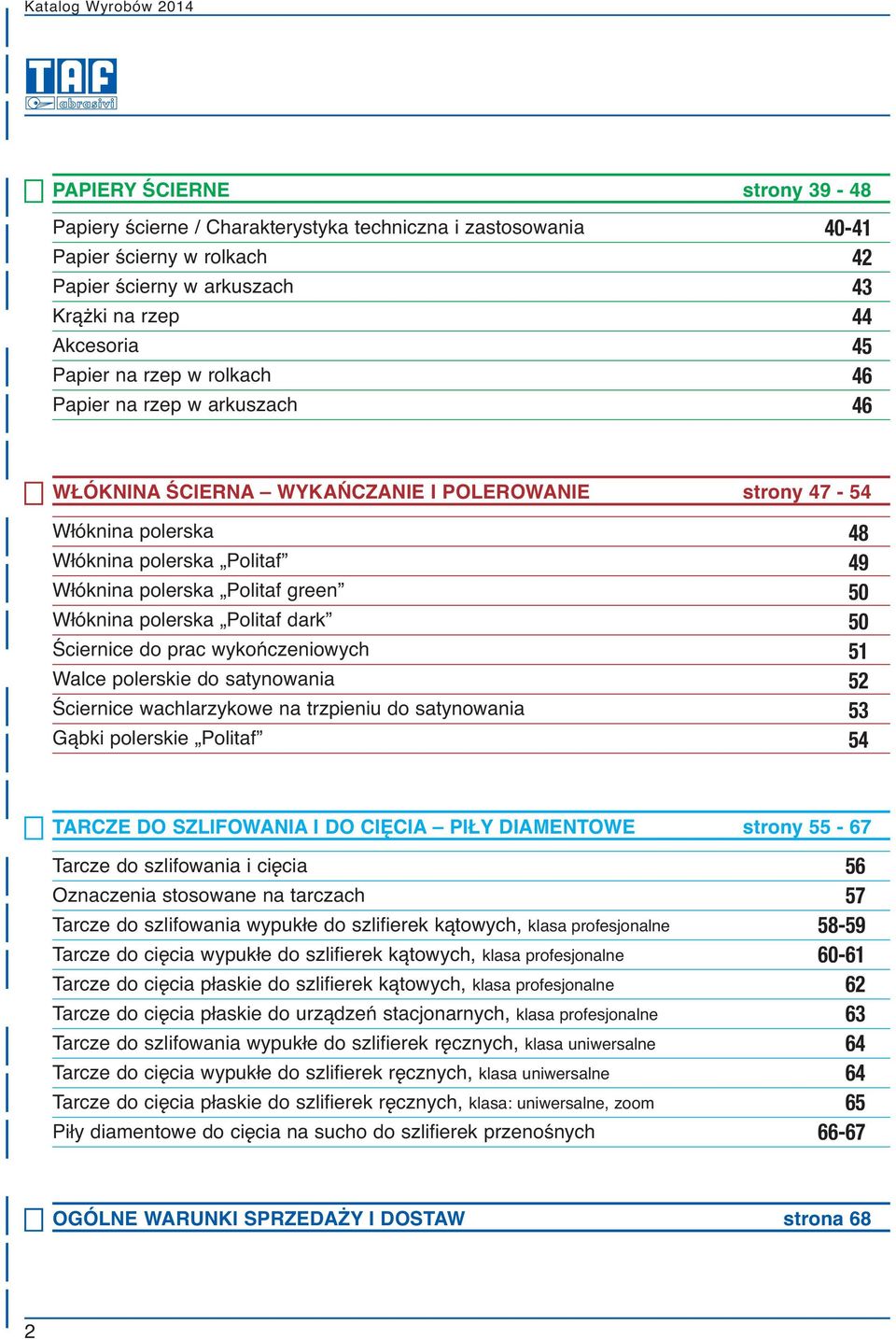

4 PAPIERY ŚCIERNE strony Papiery ścierne / Charakterystyka techniczna i zastosowania Papier ścierny w rolkach Papier ścierny w arkuszach Krążki na rzep Akcesoria Papier na rzep w rolkach Papier na rzep w arkuszach WŁÓKNINA ŚCIERNA WYKAŃCZANIE I POLEROWANIE strony Włóknina polerska Włóknina polerska Politaf Włóknina polerska Politaf green Włóknina polerska Politaf dark Ściernice do prac wykończeniowych Walce polerskie do satynowania Ściernice wachlarzykowe na trzpieniu do satynowania Gąbki polerskie Politaf TARCZE DO SZLIFOWANIA I DO CIĘCIA PIŁY DIAMENTOWE strony Tarcze do szlifowania i cięcia Oznaczenia stosowane na tarczach Tarcze do szlifowania wypukłe do szlifierek kątowych, klasa profesjonalne Tarcze do cięcia wypukłe do szlifierek kątowych, klasa profesjonalne Tarcze do cięcia płaskie do szlifierek kątowych, klasa profesjonalne Tarcze do cięcia płaskie do urządzeń stacjonarnych, klasa profesjonalne Tarcze do szlifowania wypukłe do szlifierek ręcznych, klasa uniwersalne Tarcze do cięcia wypukłe do szlifierek ręcznych, klasa uniwersalne Tarcze do cięcia płaskie do szlifierek ręcznych, klasa: uniwersalne, zoom Piły diamentowe do cięcia na sucho do szlifierek przenośnych OGÓLNE WARUNKI SPRZEDAŻY I DOSTAW strona 68 2

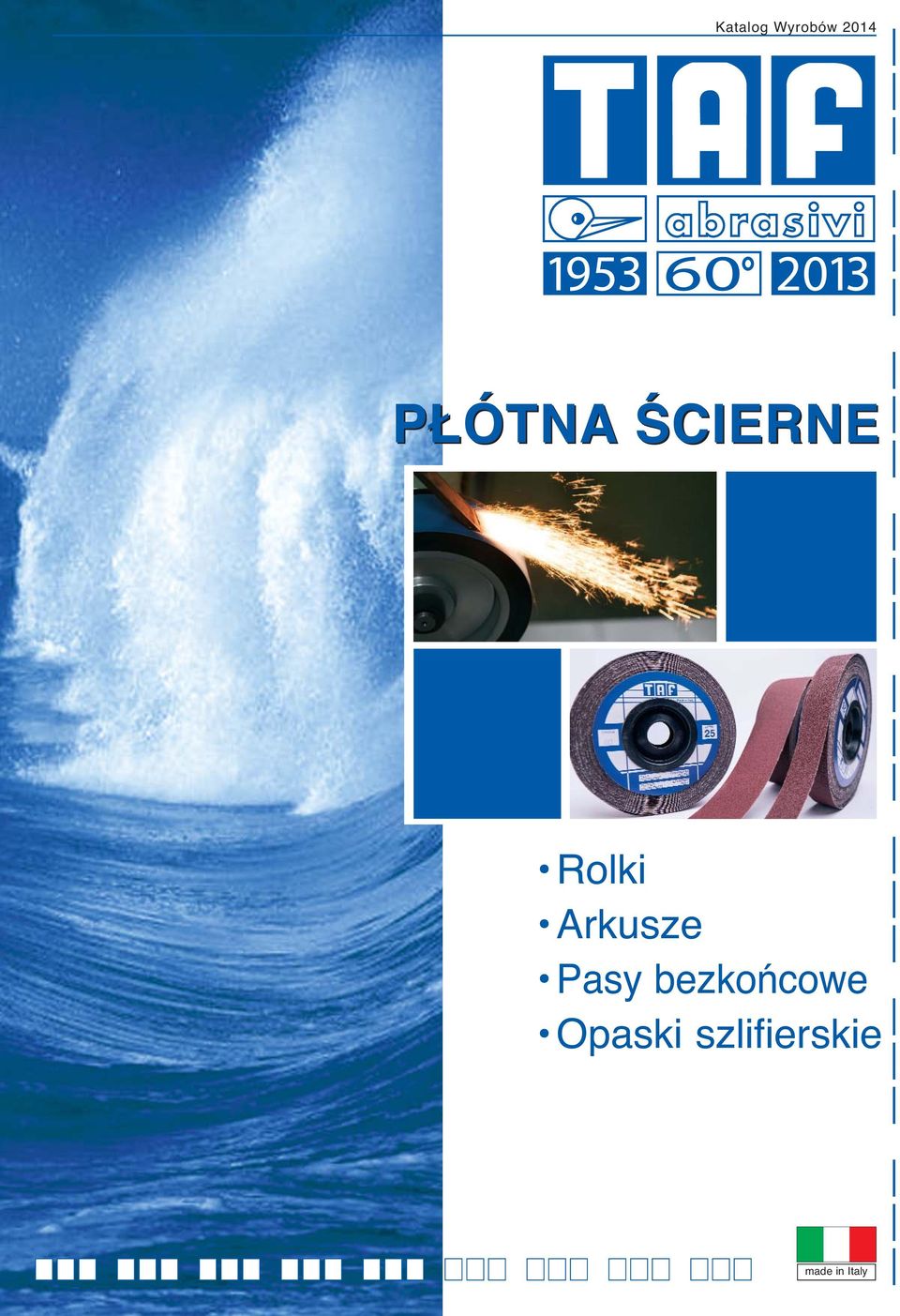

5 PŁÓTNA ŚCIERNE Rolki Arkusze Pasy bezkońcowe Opaski szlifierskie made in Italy

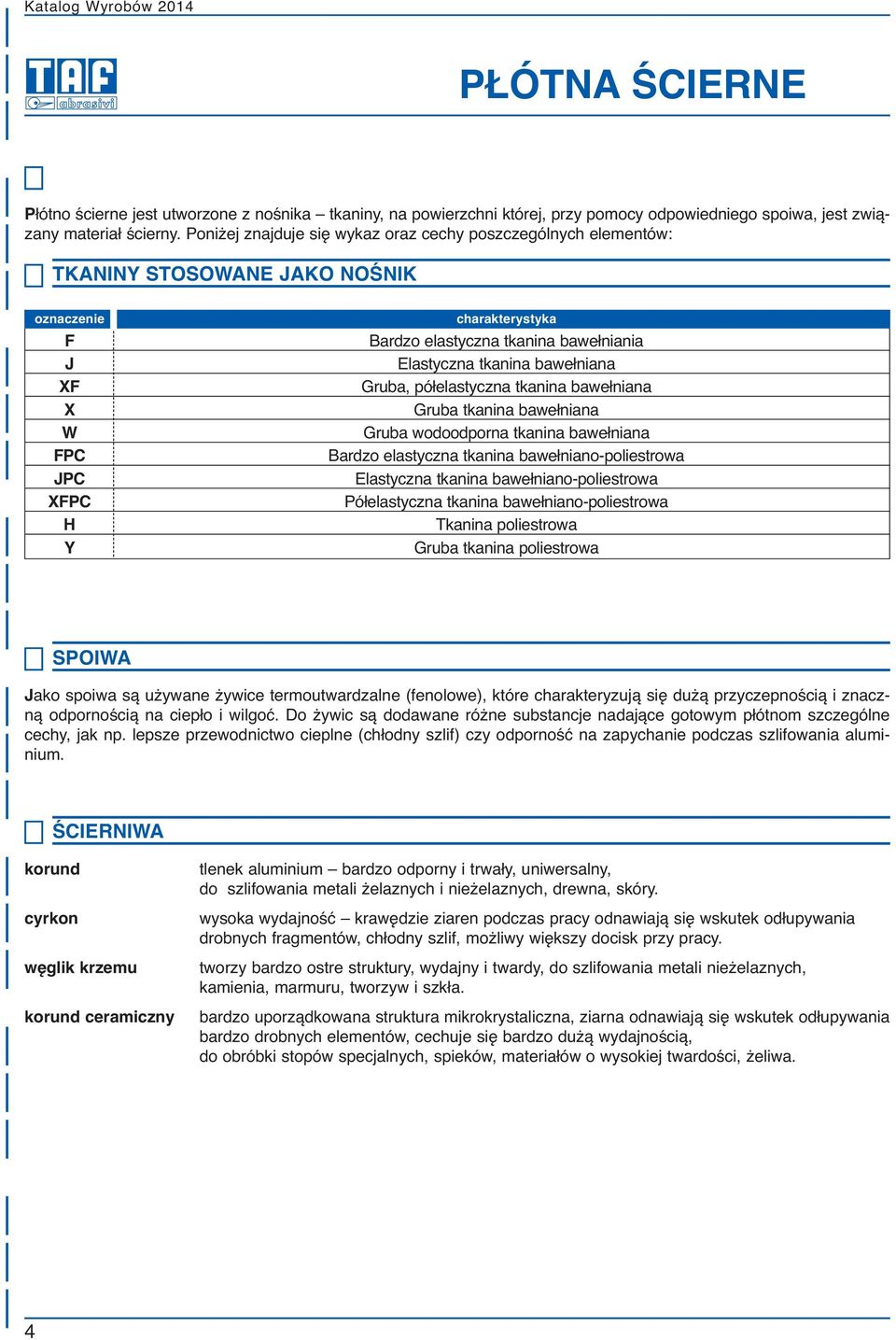

6 PŁÓTNA ŚCIERNE Płótno ścierne jest utworzone z nośnika tkaniny, na powierzchni której, przy pomocy odpowiedniego spoiwa, jest związany materiał ścierny. Poniżej znajduje się wykaz oraz cechy poszczególnych elementów: TKANINY STOSOWANE JAKO NOŚNIK oznaczenie F J XF X W FPC JPC XFPC H Y charakterystyka Bardzo elastyczna tkanina bawełniania Elastyczna tkanina bawełniana Gruba, półelastyczna tkanina bawełniana Gruba tkanina bawełniana Gruba wodoodporna tkanina bawełniana Bardzo elastyczna tkanina bawełniano-poliestrowa Elastyczna tkanina bawełniano-poliestrowa Półelastyczna tkanina bawełniano-poliestrowa Tkanina poliestrowa Gruba tkanina poliestrowa SPOIWA Jako spoiwa są używane żywice termoutwardzalne (fenolowe), które charakteryzują się dużą przyczepnością i znaczną odpornością na ciepło i wilgoć. Do żywic są dodawane różne substancje nadające gotowym płótnom szczególne cechy, jak np. lepsze przewodnictwo cieplne (chłodny szlif) czy odporność na zapychanie podczas szlifowania aluminium. ŚCIERNIWA korund cyrkon węglik krzemu korund ceramiczny tlenek aluminium bardzo odporny i trwały, uniwersalny, do szlifowania metali żelaznych i nieżelaznych, drewna, skóry. wysoka wydajność krawędzie ziaren podczas pracy odnawiają się wskutek odłupywania drobnych fragmentów, chłodny szlif, możliwy większy docisk przy pracy. tworzy bardzo ostre struktury, wydajny i twardy, do szlifowania metali nieżelaznych, kamienia, marmuru, tworzyw i szkła. bardzo uporządkowana struktura mikrokrystaliczna, ziarna odnawiają się wskutek odłupywania bardzo drobnych elementów, cechuje się bardzo dużą wydajnością, do obróbki stopów specjalnych, spieków, materiałów o wysokiej twardości, żeliwa. 4

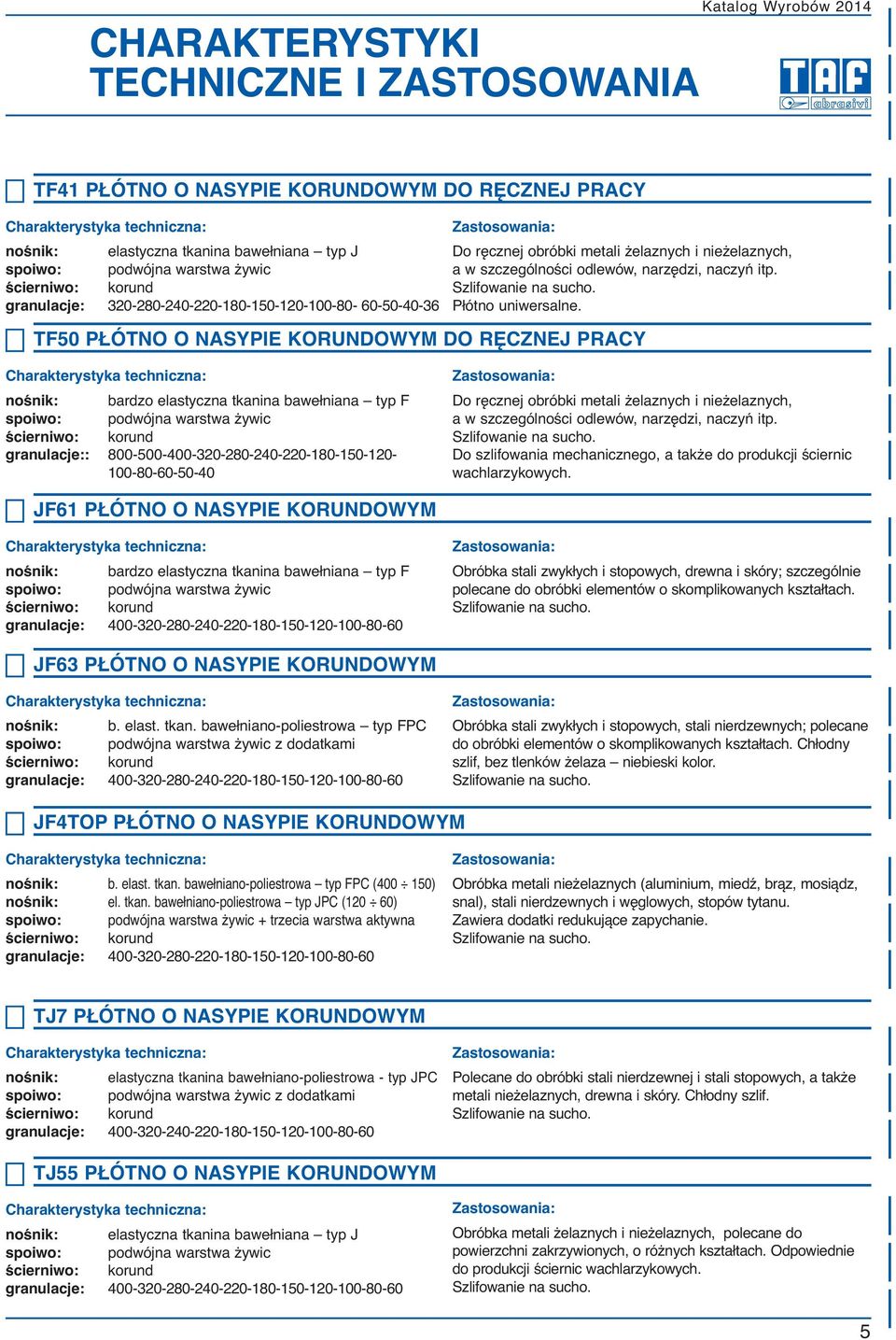

7 CHARAKTERYSTYKI TECHNICZNE I ZASTOSOWANIA Katalog Wyrobów 2014 TF41 PŁÓTNO O NASYPIE KORUNDOWYM DO RĘCZNEJ PRACY Charakterystyka techniczna: nośnik: elastyczna tkanina bawełniana typ J spoiwo: podwójna warstwa żywic ścierniwo: korund granulacje: Zastosowania: Do ręcznej obróbki metali żelaznych i nieżelaznych, a w szczególności odlewów, narzędzi, naczyń itp. Szlifowanie na sucho. Płótno uniwersalne. TF50 PŁÓTNO O NASYPIE KORUNDOWYM DO RĘCZNEJ PRACY Charakterystyka techniczna: nośnik: bardzo elastyczna tkanina bawełniana typ F spoiwo: podwójna warstwa żywic ścierniwo: korund granulacje:: Zastosowania: Do ręcznej obróbki metali żelaznych i nieżelaznych, a w szczególności odlewów, narzędzi, naczyń itp. Szlifowanie na sucho. Do szlifowania mechanicznego, a także do produkcji ściernic wachlarzykowych. JF61 PŁÓTNO O NASYPIE KORUNDOWYM Charakterystyka techniczna: nośnik: bardzo elastyczna tkanina bawełniana typ F spoiwo: podwójna warstwa żywic ścierniwo: korund granulacje: Zastosowania: Obróbka stali zwykłych i stopowych, drewna i skóry; szczególnie polecane do obróbki elementów o skomplikowanych kształtach. Szlifowanie na sucho. JF63 PŁÓTNO O NASYPIE KORUNDOWYM Charakterystyka techniczna: nośnik: b. elast. tkan. bawełniano-poliestrowa typ FPC spoiwo: podwójna warstwa żywic z dodatkami ścierniwo: korund granulacje: Zastosowania: Obróbka stali zwykłych i stopowych, stali nierdzewnych; polecane do obróbki elementów o skomplikowanych kształtach. Chłodny szlif, bez tlenków żelaza niebieski kolor. Szlifowanie na sucho. JF4TOP PŁÓTNO O NASYPIE KORUNDOWYM Charakterystyka techniczna: nośnik: b. elast. tkan. bawełniano-poliestrowa typ FPC ( ) nośnik: el. tkan. bawełniano-poliestrowa typ JPC (120 60) spoiwo: podwójna warstwa żywic + trzecia warstwa aktywna ścierniwo: korund granulacje: Zastosowania: Obróbka metali nieżelaznych (aluminium, miedź, brąz, mosiądz, snal), stali nierdzewnych i węglowych, stopów tytanu. Zawiera dodatki redukujące zapychanie. Szlifowanie na sucho. TJ7 PŁÓTNO O NASYPIE KORUNDOWYM Charakterystyka techniczna: nośnik: elastyczna tkanina bawełniano-poliestrowa - typ JPC spoiwo: podwójna warstwa żywic z dodatkami ścierniwo: korund granulacje: Zastosowania: Polecane do obróbki stali nierdzewnej i stali stopowych, a także metali nieżelaznych, drewna i skóry. Chłodny szlif. Szlifowanie na sucho. TJ55 PŁÓTNO O NASYPIE KORUNDOWYM Charakterystyka techniczna: nośnik: elastyczna tkanina bawełniana typ J spoiwo: podwójna warstwa żywic ścierniwo: korund granulacje: Zastosowania: Obróbka metali żelaznych i nieżelaznych, polecane do powierzchni zakrzywionych, o różnych kształtach. Odpowiednie do produkcji ściernic wachlarzykowych. Szlifowanie na sucho. 5

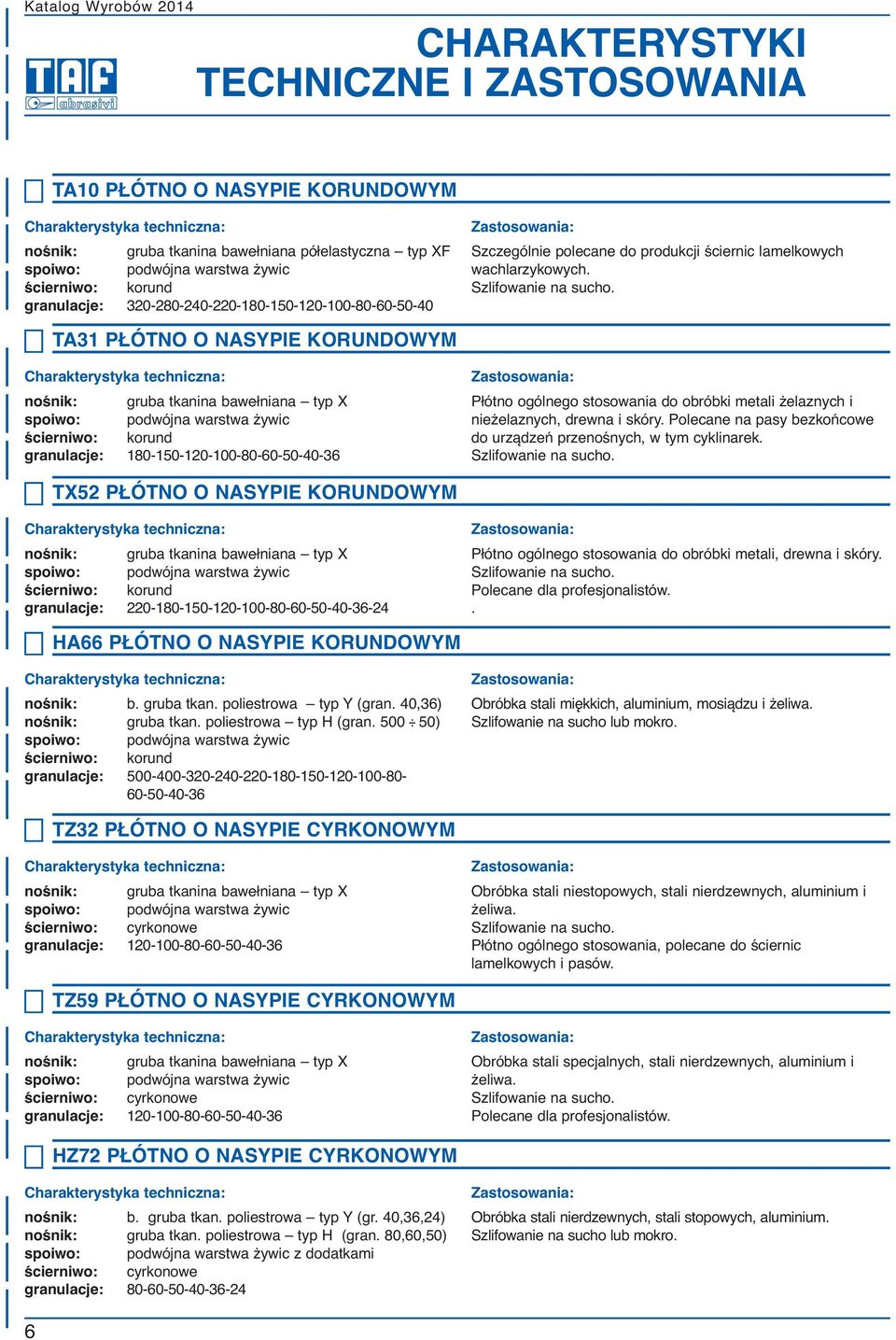

8 CHARAKTERYSTYKI TECHNICZNE I ZASTOSOWANIA TA10 PŁÓTNO O NASYPIE KORUNDOWYM Charakterystyka techniczna: nośnik: gruba tkanina bawełniana półelastyczna typ XF spoiwo: podwójna warstwa żywic ścierniwo: korund granulacje: Zastosowania: Szczególnie polecane do produkcji ściernic lamelkowych wachlarzykowych. Szlifowanie na sucho. TA31 PŁÓTNO O NASYPIE KORUNDOWYM Charakterystyka techniczna: nośnik: gruba tkanina bawełniana typ X spoiwo: podwójna warstwa żywic ścierniwo: korund granulacje: Zastosowania: Płótno ogólnego stosowania do obróbki metali żelaznych i nieżelaznych, drewna i skóry. Polecane na pasy bezkońcowe do urządzeń przenośnych, w tym cyklinarek. Szlifowanie na sucho. TX52 PŁÓTNO O NASYPIE KORUNDOWYM Charakterystyka techniczna: nośnik: gruba tkanina bawełniana typ X spoiwo: podwójna warstwa żywic ścierniwo: korund granulacje: Zastosowania: Płótno ogólnego stosowania do obróbki metali, drewna i skóry. Szlifowanie na sucho. Polecane dla profesjonalistów.. HA66 PŁÓTNO O NASYPIE KORUNDOWYM Charakterystyka techniczna: nośnik: b. gruba tkan. poliestrowa typ Y (gran. 40,36) nośnik: gruba tkan. poliestrowa typ H (gran ) spoiwo: podwójna warstwa żywic ścierniwo: korund granulacje: Zastosowania: Obróbka stali miękkich, aluminium, mosiądzu i żeliwa. Szlifowanie na sucho lub mokro. TZ32 PŁÓTNO O NASYPIE CYRKONOWYM Charakterystyka techniczna: nośnik: gruba tkanina bawełniana typ X spoiwo: podwójna warstwa żywic ścierniwo: cyrkonowe granulacje: Zastosowania: Obróbka stali niestopowych, stali nierdzewnych, aluminium i żeliwa. Szlifowanie na sucho. Płótno ogólnego stosowania, polecane do ściernic lamelkowych i pasów. TZ59 PŁÓTNO O NASYPIE CYRKONOWYM Charakterystyka techniczna: nośnik: gruba tkanina bawełniana typ X spoiwo: podwójna warstwa żywic ścierniwo: cyrkonowe granulacje: Zastosowania: Obróbka stali specjalnych, stali nierdzewnych, aluminium i żeliwa. Szlifowanie na sucho. Polecane dla profesjonalistów. HZ72 PŁÓTNO O NASYPIE CYRKONOWYM Charakterystyka techniczna: nośnik: b. gruba tkan. poliestrowa typ Y (gr. 40,36,24) nośnik: gruba tkan. poliestrowa typ H (gran. 80,60,50) spoiwo: podwójna warstwa żywic z dodatkami ścierniwo: cyrkonowe granulacje: Zastosowania: Obróbka stali nierdzewnych, stali stopowych, aluminium. Szlifowanie na sucho lub mokro. 6

9 CHARAKTERYSTYKI TECHNICZNE I ZASTOSOWANIA Katalog Wyrobów 2014 HZ8TOP PŁÓTNO O NASYPIE CYRKONOWYM Charakterystyka techniczna: nośnik: b. gruba tkan. poliestrowa - typ Y (gran. 40,36) nośnik: gruba tkan. poliestrowa typ H (gran. 80,60,50) spoiwo: podwójna warstwa żywic + 3 aktywna ścierniwo: cyrkonowe granulacje: Zastosowania: Obróbka stali nierdzewnych, stali stopowych, stopów tytanu. Specjalna warstwa umożliwia cłodny szlif także przy intensywnej pracy. Szlifowanie na sucho. HG49TOP PŁÓTNO O NASYPIE CERAMICZNYM Charakterystyka techniczna: nośnik: b. gruba tkan. poliestrowa typ Y (gran. 40,36) nośnik: gruba tkanina poliestrowa - typ H (gran. 80,60,50) spoiwo: podwójna warstwa żywic + 3 aktywna ścierniwo: korund ceramiczny granulacje: Zastosowania: Do szlifowania stali stopowych, tytanowych, nierdzewnych, spieków. Wierzchnia warstwa zapewnia chłodny szlif. Szlifowanie na sucho. CJ91 PŁÓTNO O NASYPIE WĘGLIKA KRZEMU Charakterystyka techniczna: nośnik: elastyczna tkanina bawełniana typ J spoiwo: podwójna warstwa żywic ścierniwo: węglik krzemu granulacje: Zastosowania: Polecane do obróbki metali nieżelaznych jak miedź, mosiądzu, itp. Nadaje się do marmuru i tworzyw sztucznych. Dobrze dopasowuje się do krzywizn powierzchni. Szlifowanie na sucho. CJ65 PŁÓTNO O NASYPIE WĘGLIKA KRZEMU Charakterystyka techniczna: Zastosowania: nośnik: półelast. tkan. bawełniano-poliestrowa typ XFPC Obróbka metali nieżelaznych i ich stopów, tworzyw sztucznych, spoiwo: podwójna warstwa żywic kamienia. Cechuje się podwyższoną trwałością i dobrą ścierniwo: węglik krzemu elastycznością. granulacje: Szlifowanie na sucho. CJ83 PŁÓTNO O NASYPIE WĘGLIKA KRZEMU Charakterystyka techniczna: nośnik: półelastyczna gruba tkanina bawełniana typ XF spoiwo: podwójna warstwa żywic ścierniwo: węglik krzemu granulacje: Zastosowania: Obróbka metali nieżelaznych i ich stopów, tworzyw sztucznych, kamienia. Dość elastyczne płótno ogólnego stosowania. Do pracy na sucho. WC44 PŁÓTNO O NASYPIE WĘGLIKA KRZEMU Charakterystyka techniczna: nośnik: wodoodporna gruba tkanina bawełniana typ W spoiwo: podwójna warstwa żywic ścierniwo: węglik krzemu granulacje: Zastosowania: Szlifowanie szkła, szkła kryształowego, marmuru, tworzyw sztucznych, metali nieżelaznych. Szlifowanie na sucho lub na mokro. HC25 PŁÓTNO O NASYPIE WĘGLIKA KRZEMU Charakterystyka techniczna: nośnik: gruba tkanina poliestrowa typ H spoiwo: podwójna warstwa żywic ścierniwo: węglik krzemu granulacje: Zastosowania: Obróbka metali nieżelaznych, ceramiki budowlanej, tworzyw sztucznych i szkła. Szlifowanie na sucho lub mokro. 7

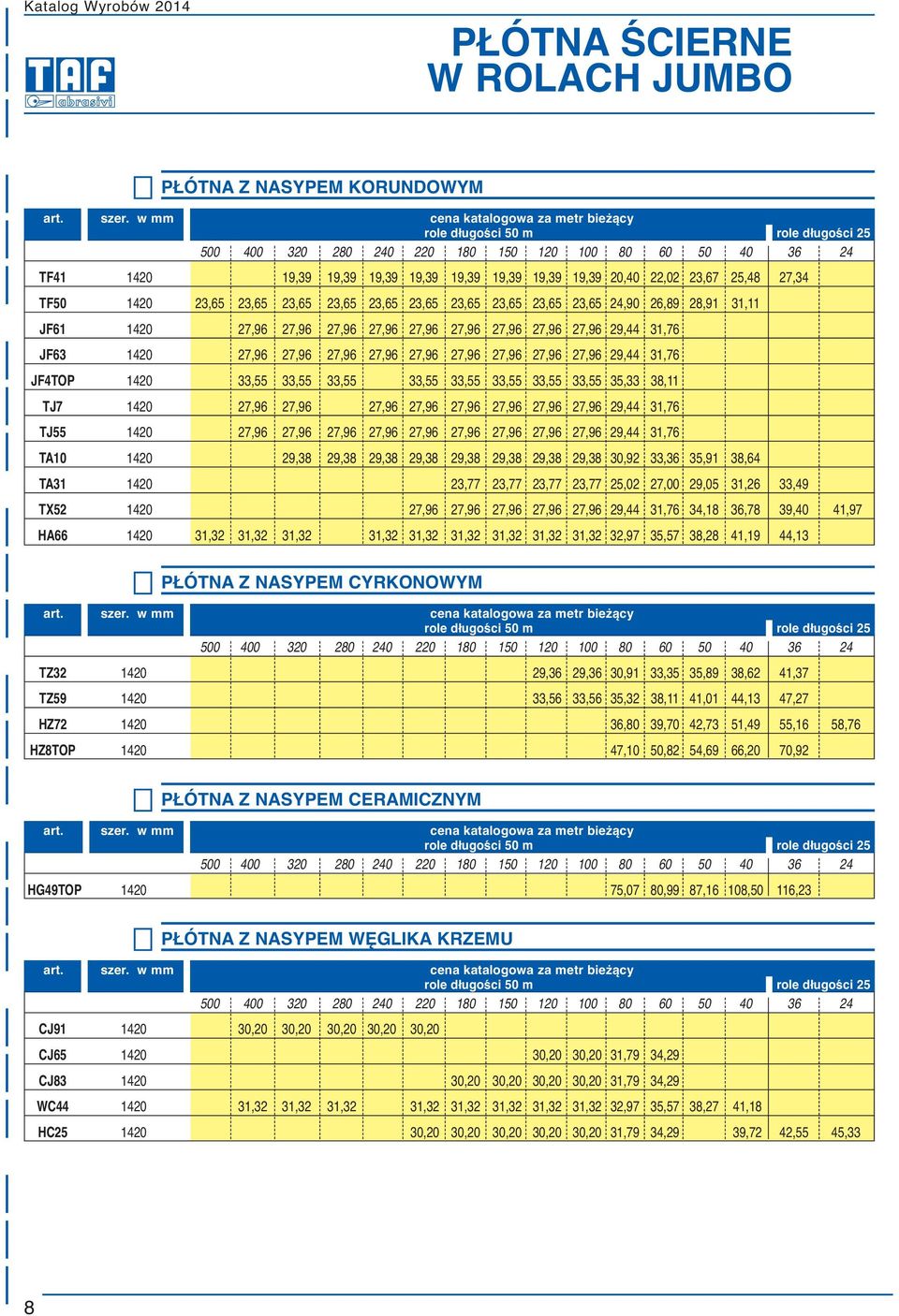

10 PŁÓTNA ŚCIERNE W ROLACH JUMBO PŁÓTNA Z NASYPEM KORUNDOWYM art. szer. w mm cena katalogowa za metr bieżący role długości 50 m role długości TF ,39 19,39 19,39 19,39 19,39 19,39 19,39 19,39 20,40 22,02 23,67 25,48 27,34 TF ,65 23,65 23,65 23,65 23,65 23,65 23,65 23,65 23,65 23,65 24,90 26,89 28,91 31,11 JF ,96 27,96 27,96 27,96 27,96 27,96 27,96 27,96 27,96 29,44 31,76 JF ,96 27,96 27,96 27,96 27,96 27,96 27,96 27,96 27,96 29,44 31,76 JF4TOP ,55 33,55 33,55 33,55 33,55 33,55 33,55 33,55 35,33 38,11 TJ ,96 27,96 27,96 27,96 27,96 27,96 27,96 27,96 29,44 31,76 TJ ,96 27,96 27,96 27,96 27,96 27,96 27,96 27,96 27,96 29,44 31,76 TA ,38 29,38 29,38 29,38 29,38 29,38 29,38 29,38 30,92 33,36 35,91 38,64 TA ,77 23,77 23,77 23,77 25,02 27,00 29,05 31,26 33,49 TX ,96 27,96 27,96 27,96 27,96 29,44 31,76 34,18 36,78 39,40 41,97 HA ,32 31,32 31,32 31,32 31,32 31,32 31,32 31,32 31,32 32,97 35,57 38,28 41,19 44,13 PŁÓTNA Z NASYPEM CYRKONOWYM art. szer. w mm cena katalogowa za metr bieżący role długości 50 m role długości TZ ,36 29,36 30,91 33,35 35,89 38,62 41,37 TZ ,56 33,56 35,32 38,11 41,01 44,13 47,27 HZ ,80 39,70 42,73 51,49 55,16 58,76 HZ8TOP ,10 50,82 54,69 66,20 70,92 PŁÓTNA Z NASYPEM CERAMICZNYM art. szer. w mm cena katalogowa za metr bieżący role długości 50 m role długości HG49TOP ,07 80,99 87,16 108,50 116,23 PŁÓTNA Z NASYPEM WĘGLIKA KRZEMU art. szer. w mm cena katalogowa za metr bieżący role długości 50 m role długości CJ ,20 30,20 30,20 30,20 30,20 CJ ,20 30,20 31,79 34,29 CJ ,20 30,20 30,20 30,20 31,79 34,29 WC ,32 31,32 31,32 31,32 31,32 31,32 31,32 31,32 32,97 35,57 38,27 41,18 HC ,20 30,20 30,20 30,20 30,20 31,79 34,29 39,72 42,55 45,33 8

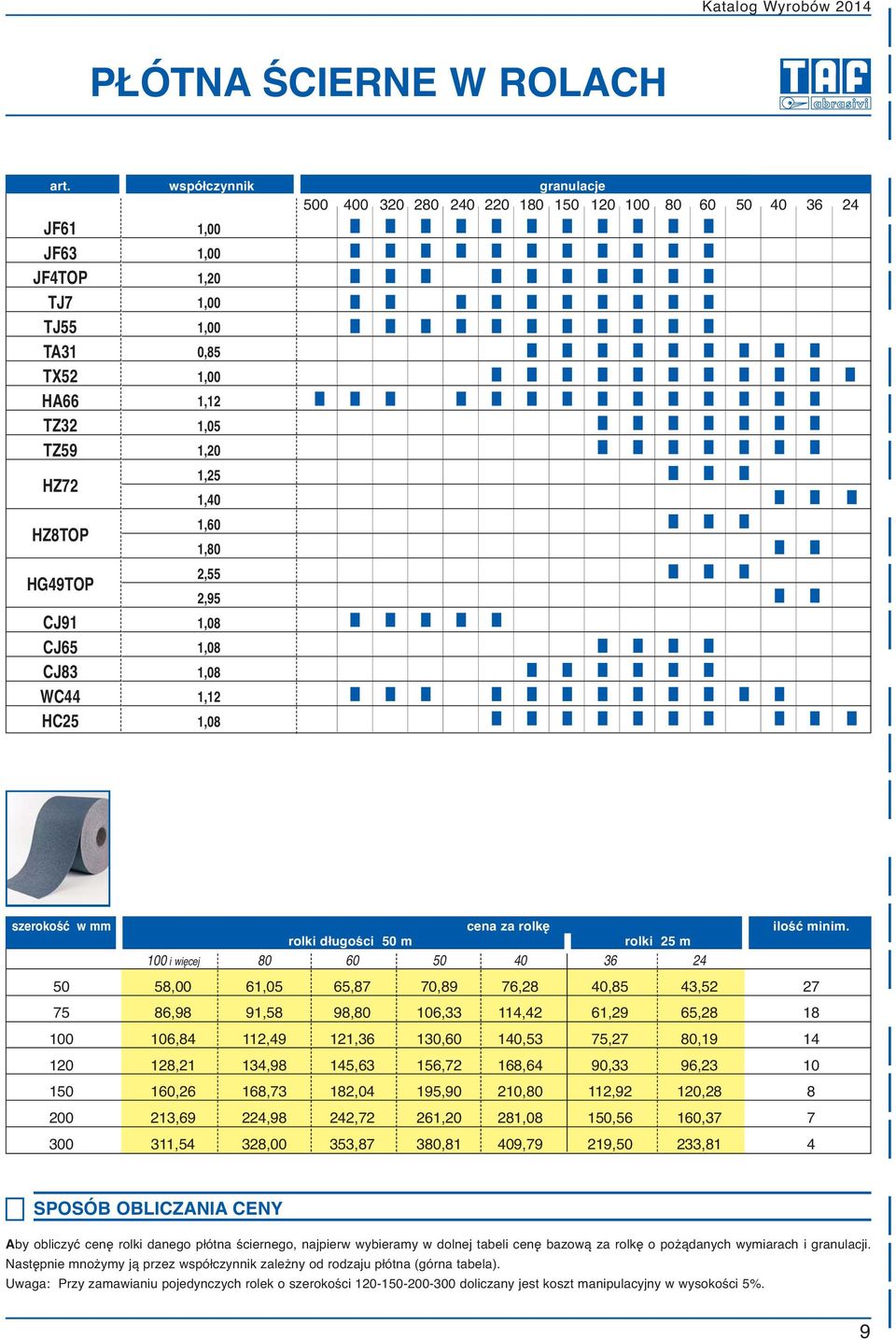

11 PŁÓTNA ŚCIERNE W ROLACH art. współczynnik granulacje JF61 JF63 JF4TOP TJ7 TJ55 TA31 TX52 HA66 TZ32 TZ59 HZ72 HZ8TOP HG49TOP CJ91 CJ65 CJ83 WC44 HC25 1,00 1,00 1,20 1,00 1,00 0,85 1,00 1,12 1,05 1,20 1,25 1,40 1,60 1,80 2,55 2,95 1,08 1,08 1,08 1,12 1,08 szerokość w mm cena za rolkę ilość minim. rolki długości 50 m rolki 25 m 100 i więcej ,00 61,05 65,87 70,89 76,28 40,85 43, ,98 91,58 98,80 106,33 114,42 61,29 65, ,84 112,49 121,36 130,60 140,53 75,27 80, ,21 134,98 145,63 156,72 168,64 90,33 96, ,26 168,73 182,04 195,90 210,80 112,92 120, ,69 224,98 242,72 261,20 281,08 150,56 160, ,54 328,00 353,87 380,81 409,79 219,50 233,81 4 SPOSÓB OBLICZANIA CENY Aby obliczyć cenę rolki danego płótna ściernego, najpierw wybieramy w dolnej tabeli cenę bazową za rolkę o pożądanych wymiarach i granulacji. Następnie mnożymy ją przez współczynnik zależny od rodzaju płótna (górna tabela). Uwaga: Przy zamawianiu pojedynczych rolek o szerokości doliczany jest koszt manipulacyjny w wysokości 5%. 9

12 PŁÓTNO ŚCIERNE W ROLKACH PŁÓTNO O NASYPIE KORUNDOWYM art. TF41 TF50 granulacje PŁÓTNO ELASTYCZNE art. TF41 szer. mm długość m cena jednostkowa rolki opakowanie ,42 17,21 18,43 19,69 21,05 22, ,83 21,82 23,33 24,81 26,57 28, ,76 92,44 99,75 107,21 115,40 123,50 1 PŁÓTNO BARDZO ELASTYCZNE art. TF50 szer. mm długość m cena jednostkowa rolki opakowanie ,47 15,13 16,16 17,21 18, ,04 21,01 22,51 24,04 25, ,41 26,62 28,47 30,28 32, ,12 112,85 121,75 130,85 140,86 1 PŁÓTNO ŚCIERNE W ROLKACH POJEDYNCZO PAKOWANE W PUDEŁKA PŁÓTNO ELASTYCZNE art. TF41 szer. mm długość m cena jednostkowa rolki opak. (zbiorcze) opak ,93 17,74 18,98 20,29 21,70 23, ,62 42,53 45,47 48,38 51,80 55,

13 PŁÓTNO ŚCIERNE W ARKUSZACH PŁÓTNO O NASYPIE KORUNDOWYM art. TF41 TF50 granulacje PŁÓTNO ELASTYCZNE art. TF41 szer. mm dług. mm cena jednostkowa arkusza opakowanie ,85 0,89 0,94 0,99 1,06 1, ,08 1,12 1,20 1,27 1,35 1,44 50 PŁÓTNO BARDZO ELASTYCZNE art. TF50 szer. mm dług. mm cena jednostkowa arkusza opakowanie ,29 1,36 1,45 1,57 1,

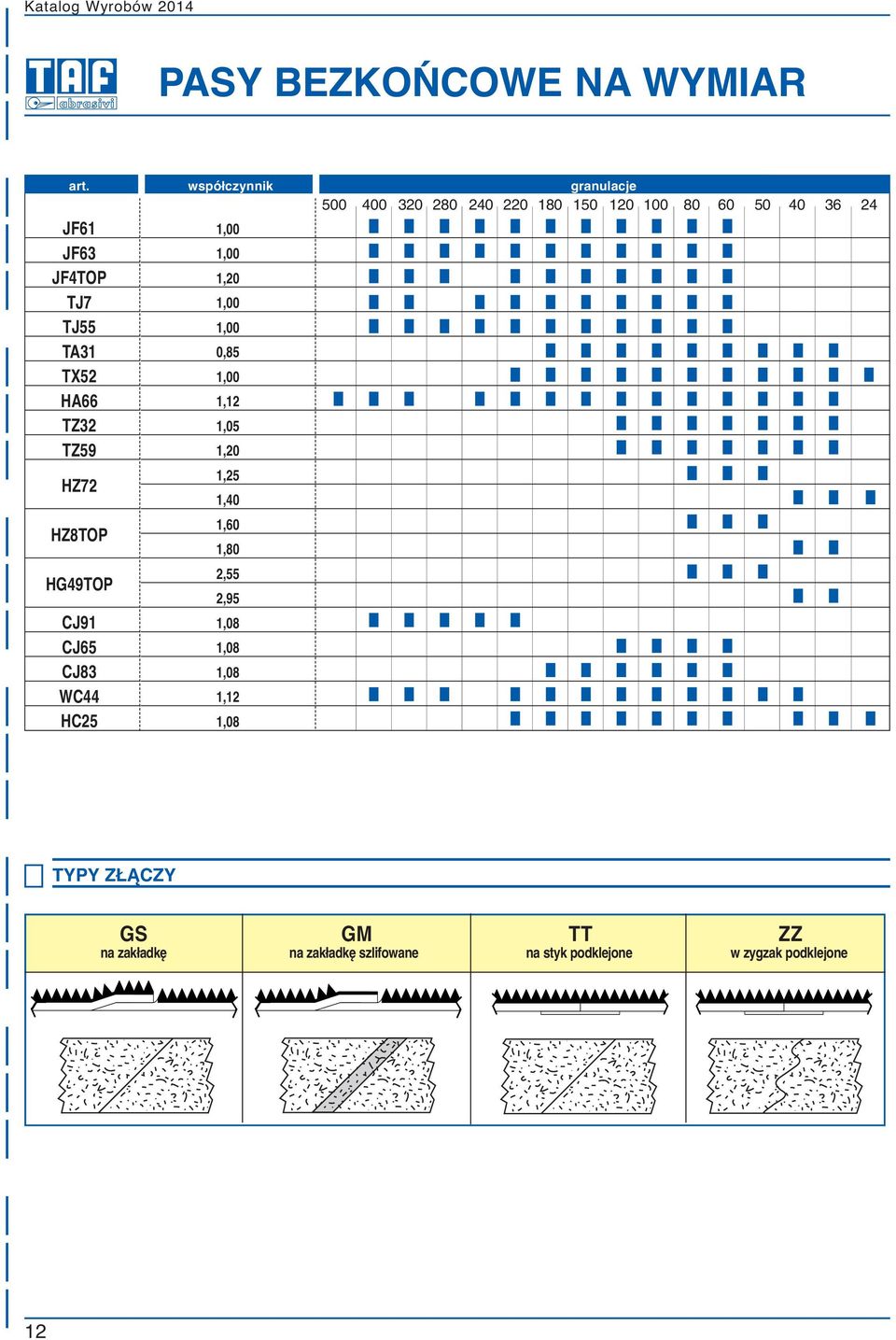

14 PASY BEZKOŃCOWE NA WYMIAR art. współczynnik granulacje JF61 JF63 JF4TOP TJ7 TJ55 TA31 TX52 HA66 TZ32 TZ59 HZ72 HZ8TOP HG49TOP CJ91 CJ65 CJ83 WC44 HC25 1,00 1,00 1,20 1,00 1,00 0,85 1,00 1,12 1,05 1,20 1,25 1,40 1,60 1,80 2,55 2,95 1,08 1,08 1,08 1,12 1,08 TYPY ZŁĄCZY GS GM TT ZZ na zakładkę na zakładkę szlifowane na styk podklejone w zygzak podklejone 12

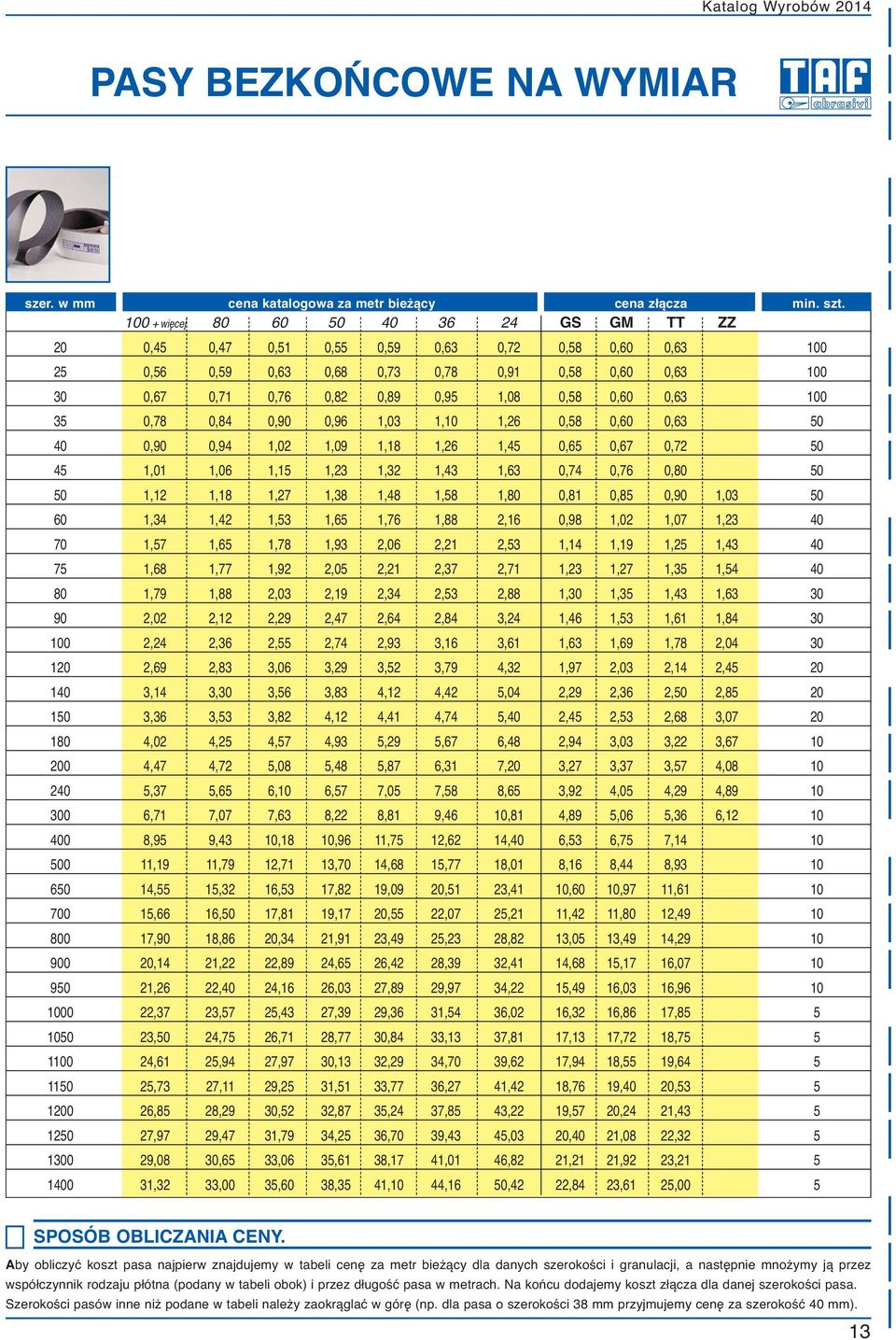

15 PASY BEZKOŃCOWE NA WYMIAR szer. w mm cena katalogowa za metr bieżący cena złącza min. szt więcej GS GM TT ZZ 20 0,45 0,47 0,51 0,55 0,59 0,63 0,72 0,58 0,60 0, ,56 0,59 0,63 0,68 0,73 0,78 0,91 0,58 0,60 0, ,67 0,71 0,76 0,82 0,89 0,95 1,08 0,58 0,60 0, ,78 0,84 0,90 0,96 1,03 1,10 1,26 0,58 0,60 0, ,90 0,94 1,02 1,09 1,18 1,26 1,45 0,65 0,67 0, ,01 1,06 1,15 1,23 1,32 1,43 1,63 0,74 0,76 0, ,12 1,18 1,27 1,38 1,48 1,58 1,80 0,81 0,85 0,90 1, ,34 1,42 1,53 1,65 1,76 1,88 2,16 0,98 1,02 1,07 1, ,57 1,65 1,78 1,93 2,06 2,21 2,53 1,14 1,19 1,25 1, ,68 1,77 1,92 2,05 2,21 2,37 2,71 1,23 1,27 1,35 1, ,79 1,88 2,03 2,19 2,34 2,53 2,88 1,30 1,35 1,43 1, ,02 2,12 2,29 2,47 2,64 2,84 3,24 1,46 1,53 1,61 1, ,24 2,36 2,55 2,74 2,93 3,16 3,61 1,63 1,69 1,78 2, ,69 2,83 3,06 3,29 3,52 3,79 4,32 1,97 2,03 2,14 2, ,14 3,30 3,56 3,83 4,12 4,42 5,04 2,29 2,36 2,50 2, ,36 3,53 3,82 4,12 4,41 4,74 5,40 2,45 2,53 2,68 3, ,02 4,25 4,57 4,93 5,29 5,67 6,48 2,94 3,03 3,22 3, ,47 4,72 5,08 5,48 5,87 6,31 7,20 3,27 3,37 3,57 4, ,37 5,65 6,10 6,57 7,05 7,58 8,65 3,92 4,05 4,29 4, ,71 7,07 7,63 8,22 8,81 9,46 10,81 4,89 5,06 5,36 6, ,95 9,43 10,18 10,96 11,75 12,62 14,40 6,53 6,75 7, ,19 11,79 12,71 13,70 14,68 15,77 18,01 8,16 8,44 8, ,55 15,32 16,53 17,82 19,09 20,51 23,41 10,60 10,97 11, ,66 16,50 17,81 19,17 20,55 22,07 25,21 11,42 11,80 12, ,90 18,86 20,34 21,91 23,49 25,23 28,82 13,05 13,49 14, ,14 21,22 22,89 24,65 26,42 28,39 32,41 14,68 15,17 16, ,26 22,40 24,16 26,03 27,89 29,97 34,22 15,49 16,03 16, ,37 23,57 25,43 27,39 29,36 31,54 36,02 16,32 16,86 17, ,50 24,75 26,71 28,77 30,84 33,13 37,81 17,13 17,72 18, ,61 25,94 27,97 30,13 32,29 34,70 39,62 17,94 18,55 19, ,73 27,11 29,25 31,51 33,77 36,27 41,42 18,76 19,40 20, ,85 28,29 30,52 32,87 35,24 37,85 43,22 19,57 20,24 21, ,97 29,47 31,79 34,25 36,70 39,43 45,03 20,40 21,08 22, ,08 30,65 33,06 35,61 38,17 41,01 46,82 21,21 21,92 23, ,32 33,00 35,60 38,35 41,10 44,16 50,42 22,84 23,61 25,00 5 SPOSÓB OBLICZANIA CENY. Aby obliczyć koszt pasa najpierw znajdujemy w tabeli cenę za metr bieżący dla danych szerokości i granulacji, a następnie mnożymy ją przez współczynnik rodzaju płótna (podany w tabeli obok) i przez długość pasa w metrach. Na końcu dodajemy koszt złącza dla danej szerokości pasa. Szerokości pasów inne niż podane w tabeli należy zaokrąglać w górę (np. dla pasa o szerokości 38 mm przyjmujemy cenę za szerokość 40 mm). 13

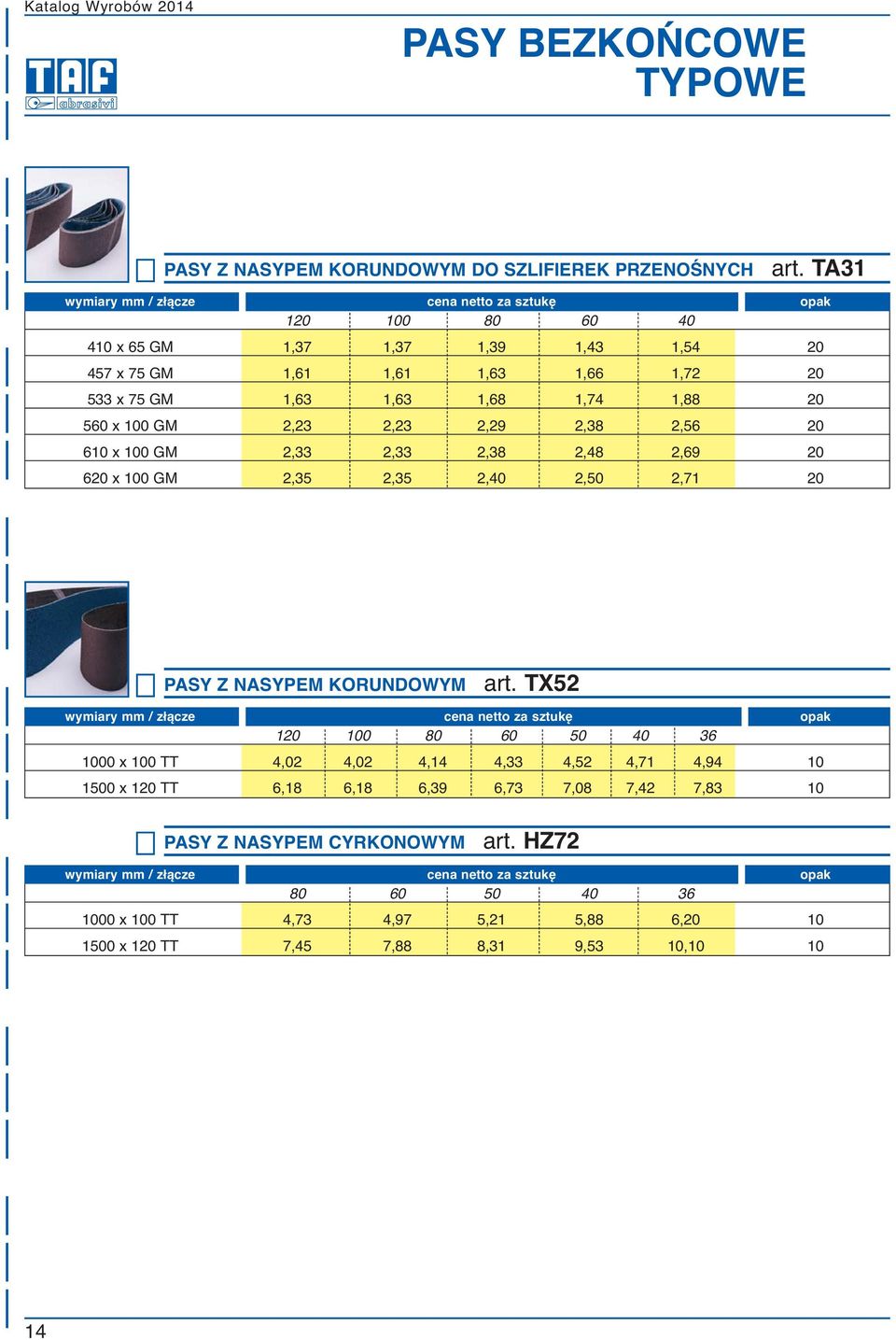

16 PASY BEZKOŃCOWE TYPOWE PASY Z NASYPEM KORUNDOWYM DO SZLIFIEREK PRZENOŚNYCH art. TA31 wymiary mm / złącze cena netto za sztukę opak x 65 GM 1,37 1,37 1,39 1,43 1, x 75 GM 1,61 1,61 1,63 1,66 1, x 75 GM 1,63 1,63 1,68 1,74 1, x 100 GM 2,23 2,23 2,29 2,38 2, x 100 GM 2,33 2,33 2,38 2,48 2, x 100 GM 2,35 2,35 2,40 2,50 2,71 20 PASY Z NASYPEM KORUNDOWYM art. TX52 wymiary mm / złącze cena netto za sztukę opak x 100 TT 4,02 4,02 4,14 4,33 4,52 4,71 4, x 120 TT 6,18 6,18 6,39 6,73 7,08 7,42 7,83 10 PASY Z NASYPEM CYRKONOWYM art. HZ72 wymiary mm / złącze cena netto za sztukę opak x 100 TT 4,73 4,97 5,21 5,88 6, x 120 TT 7,45 7,88 8,31 9,53 10,

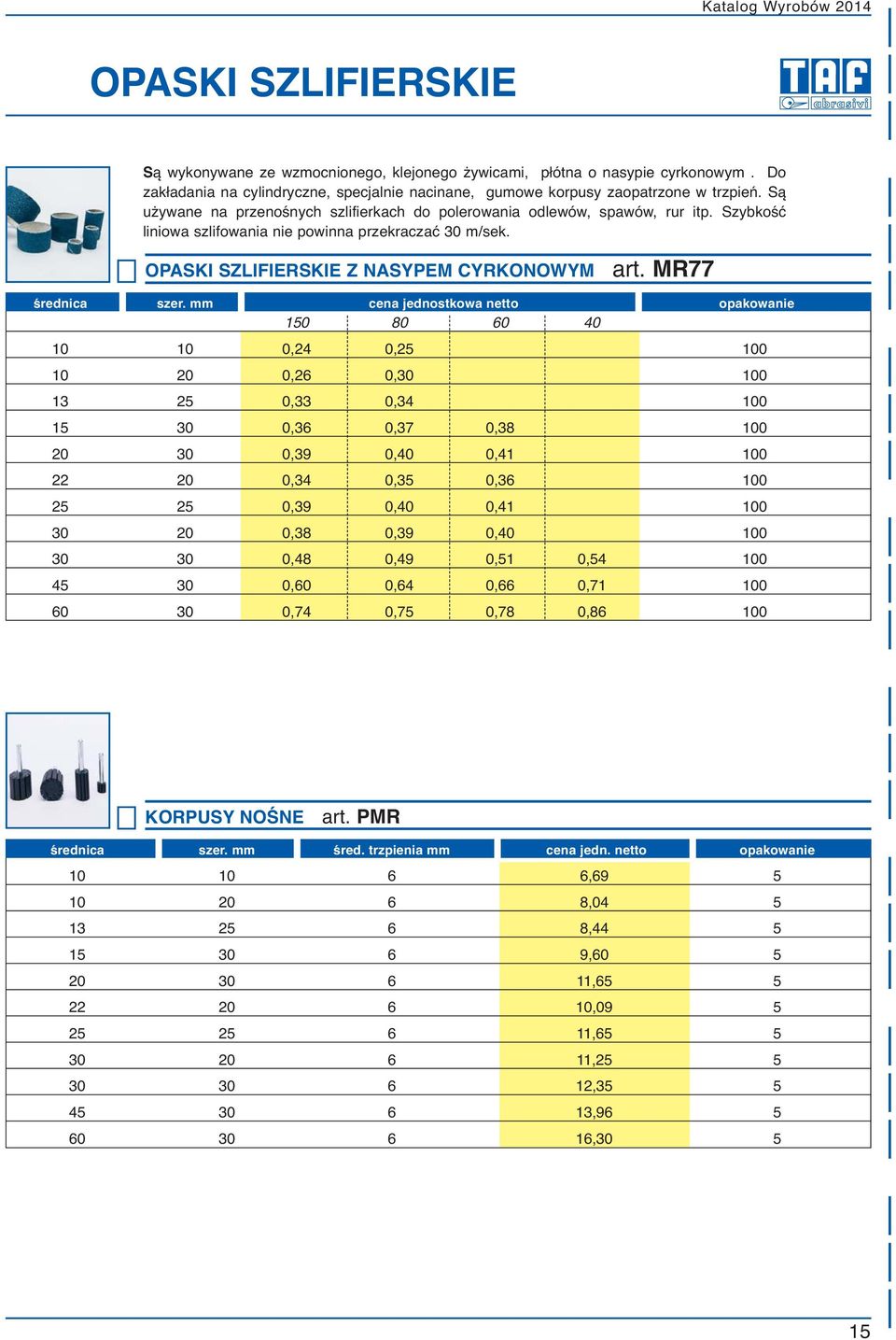

17 OPASKI SZLIFIERSKIE Są wykonywane ze wzmocnionego, klejonego żywicami, płótna o nasypie cyrkonowym. Do zakładania na cylindryczne, specjalnie nacinane, gumowe korpusy zaopatrzone w trzpień. Są używane na przenośnych szlifierkach do polerowania odlewów, spawów, rur itp. Szybkość liniowa szlifowania nie powinna przekraczać 30 m/sek. OPASKI SZLIFIERSKIE Z NASYPEM CYRKONOWYM art. MR77 średnica szer. mm cena jednostkowa netto opakowanie ,24 0, ,26 0, ,33 0, ,36 0,37 0, ,39 0,40 0, ,34 0,35 0, ,39 0,40 0, ,38 0,39 0, ,48 0,49 0,51 0, ,60 0,64 0,66 0, ,74 0,75 0,78 0, KORPUSY NOŚNE art. PMR średnica szer. mm śred. trzpienia mm cena jedn. netto opakowanie , , , , , , , , , , ,

18 16

19 ŚCIERNICE LAMELKOWE Ściernice lamelkowe z listkami wkładanymi Ściernice lamelkowe z listkami naklejanymi made in Italy 19

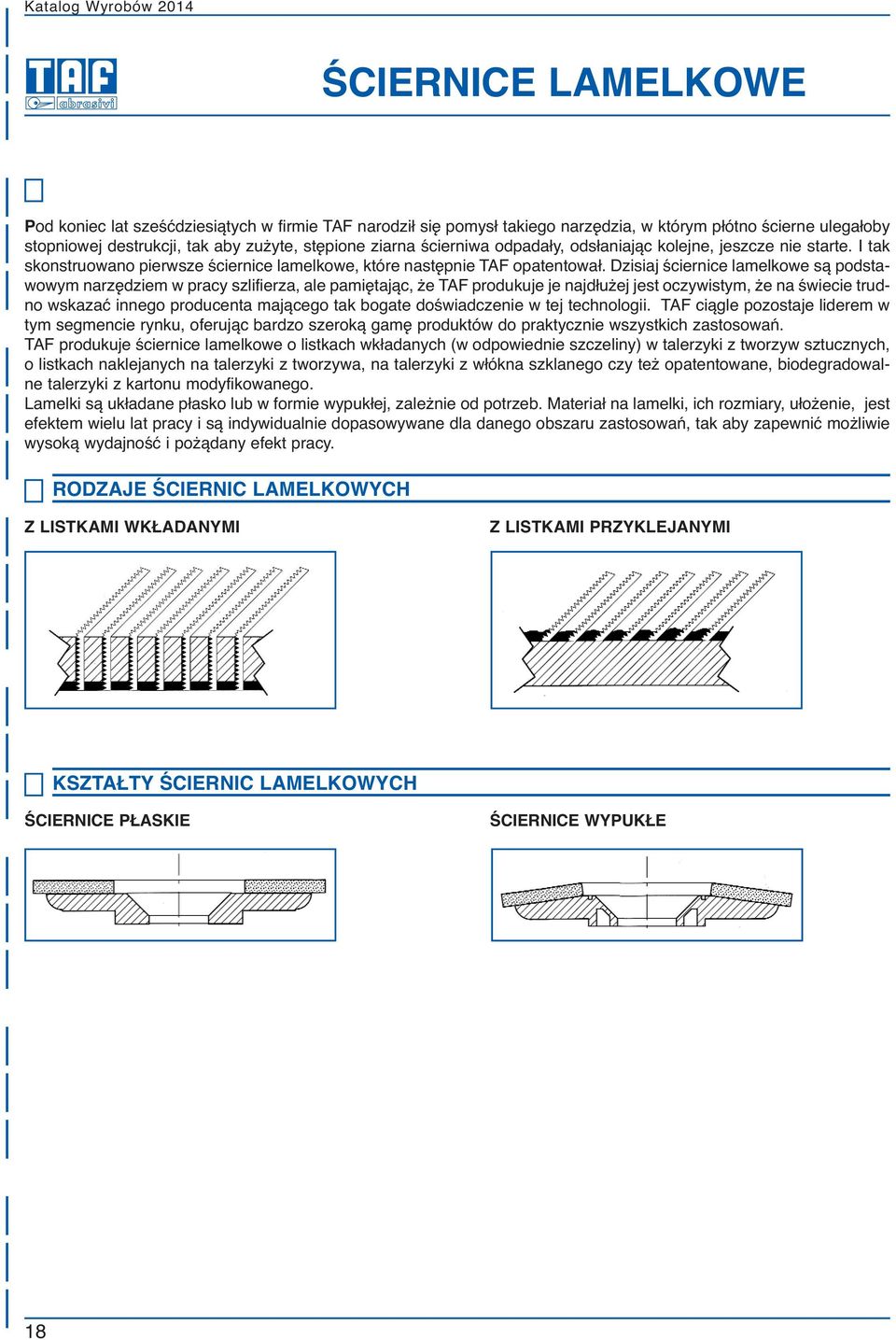

20 ŚCIERNICE LAMELKOWE Pod koniec lat sześćdziesiątych w firmie TAF narodził się pomysł takiego narzędzia, w którym płótno ścierne ulegałoby stopniowej destrukcji, tak aby zużyte, stępione ziarna ścierniwa odpadały, odsłaniając kolejne, jeszcze nie starte. I tak skonstruowano pierwsze ściernice lamelkowe, które następnie TAF opatentował. Dzisiaj ściernice lamelkowe są podstawowym narzędziem w pracy szlifierza, ale pamiętając, że TAF produkuje je najdłużej jest oczywistym, że na świecie trudno wskazać innego producenta mającego tak bogate doświadczenie w tej technologii. TAF ciągle pozostaje liderem w tym segmencie rynku, oferując bardzo szeroką gamę produktów do praktycznie wszystkich zastosowań. TAF produkuje ściernice lamelkowe o listkach wkładanych (w odpowiednie szczeliny) w talerzyki z tworzyw sztucznych, o listkach naklejanych na talerzyki z tworzywa, na talerzyki z włókna szklanego czy też opatentowane, biodegradowalne talerzyki z kartonu modyfikowanego. Lamelki są układane płasko lub w formie wypukłej, zależnie od potrzeb. Materiał na lamelki, ich rozmiary, ułożenie, jest efektem wielu lat pracy i są indywidualnie dopasowywane dla danego obszaru zastosowań, tak aby zapewnić możliwie wysoką wydajność i pożądany efekt pracy. RODZAJE ŚCIERNIC LAMELKOWYCH Z LISTKAMI WKŁADANYMI Z LISTKAMI PRZYKLEJANYMI KSZTAŁTY ŚCIERNIC LAMELKOWYCH ŚCIERNICE PŁASKIE ŚCIERNICE WYPUKŁE 18

21 ŚCIERNICE LAMELKOWE Z LISTKAMI WKŁADANYMI KLASA: SPECJALNE Katalog Wyrobów 2014 W talerzyku z tworzywa znajdują się rozmieszczone radialnie szczeliny, w które wkładane są listki odpowiedniego płótna ściernego. Ten pomysł z 1966 roku przyczynił się do znaczącego, wieloletniego sukcesu rynkowego firmy TAF. Dzięki takiej koncepcji ściernica zawiera w sobie dużą łączną powierzchnię płótna ściernego, pracuje szybko i wydajnie, zapewniając długą żywotność i skuteczne chłodzenie. Listki podczas ruchu obrotowego unoszą się lekko, tworząc coś w rodzaju poduszki ułatwiającej szlifowanie i zmniejszającej poziom hałasu. Uzyskuje się również bardziej równomierny efekt końcowy szlifowania. Ściernice korundowe polecane są w pracach konstrukcyjnych, cyrkonowe do stali nierdzewnych, a z węglikiem krzemu w kamieniarstwie. ŚCIERNICE KORUNDOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min A , A* , ŚCIERNICE CYRKONOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min Z , Z* , ŚCIERNICE Z WĘGLIKIEM KRZEMU PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min CS , C* , (*) Ze względów bezpieczeństwa należy używać tylko łącznie z talerzykiem podporowym P165 MOCOWANIE ŚCIERNIC ŚR. 110 mm MOCOWANIE ŚCIERNIC ŚR. 165 MM Dla łatwego i szybkiego montowania ściernic polecamy specjalne przeciwnakrętki stożkowe. Ściernice śr. 165 mm należy używać tylko łącznie z talerzykami podporowymi P165. pierścień ściernica ø 110 mm nakrętka M14110 ;;;;;; ;;;;;; ;;;;;; ;;;;;; ;;;;;; ;;;;;;;;;;;;;; ;;;;;;;;;;;;;; ;;;;;;;;;;;;;; ;;;;;;;;;;;;;; ;;;;;;;;;;;;;; ;;;;;;;;;;;; ;;;;;; ;;;;;; ;;;;;; ;;;;;; ;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;; ;;;;;;;;;;;;;;; ;;;;;;;;;;;; ;;;;;; ;;;;;; ;;;;;; ;;;;;; podkładka 165 ściernica ø 165 mm nakrętka M

22 ŚCIERNICE LAMELKOWE Z LISTKAMI WKŁADANYMII KLASA: UNIWERSALNE Sciernice z wkładanymi listkami płótna ściernego. Tańsze od ściernic specjalnych, oferują bardzo dobry stosunek wydajności do ceny. ŚCIERNICE CYRKONOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min DL , DL , Mocne talerzyki poliwęglanowe pozwalają na pracę z dużym dociskiem. KLASA: WZMOCNIONE ŚCIERNICE CYRKONOWE WYPUKŁE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min Z , KLASA: SZYBKI MONTAŻ Opatentowane rozwiązanie z gwintem M14 pozwalającym na szybki montaż, co znacznie przyśpiesza pracę. ŚCIERNICE KORUNDOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min LFA M14 6, ŚCIERNICE CYRKONOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min LFZ M14 6, TALERZYKI PODPOROWE I PRZECIWNAKRĘTKI 20 art. opis cena jedn. zalecany do montażu z: M14110 nakrętka M14 5,62 43A - 61Z - 43CS - DL112-91Z M14165 nakrętka M14 5,70 48Z - 126A - 114Z - 126C - DL172 P165 talerzyk śr. 145 mm 2,41 126A - 114Z - 126C

23 ŚCIERNICE Z LISTKAMI NAKLEJANYMI - TALERZYKI PLASTYKOWE KLASA CIP Katalog Wyrobów 2014 Ściernice z listkami klejonymi do talerzyków z tworzyw. Doskonały stosunek wydajność/cena. ŚCIERNICE KORUNDOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min A , A , ŚCIERNICE CYRKONOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min Z , Z , KLASA PLUS Ściernice z listkami klejonymi do talerzyków z tworzywa. Szerokie listki i duża łączna powierzchnia płótna zapewniają długą żywotność połączoną z wysokoką jakością wykończenia powierzchni, zarówno przy obróbce stali niestopowych, jak i nierdzewnych. ŚCIERNICE KORUNDOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min LNA , ŚCIERNICE CYRKONOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min LNZ ,

24 ŚCIERNICE Z LISTKAMI NAKLEJANYMI - TALERZYKI PLASTYKOWE KLASA: LEODISC Sztywny talerzyk, do którego przyklejono podwójne listki płótna ściernego. Bardzo wydajne, agresywne narzędzie do szybkiego usuwania naddatków materiału. Zalecana przeciwnakrętka stożkowa M ŚCIERNICE CYRKONOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min Z , KLASA: EOLO Ściernica przeznaczona do ciężkich prac jako alternatywa dla tarcz do szlifowania, przy mniejszym hałasie, mniejszych wibracjach i lepszej jakości szlifu. Nasyp 100% tlenku cyrkonu na podłożu bawełniano-poliestrowym oraz wytrzymały plastykowy talerzyk umożliwiają intensywną pracę. Duża wydajność pracy jest połączona z długą żywotnością. Efekt stroboskopowy umożliwia obserwowanie obrabianego przedmiotu poprzez szczeliny talerzyka, a jednocześnie szlifierz widzi krawędź ściernicy. Sposób umiejscowienia przeciwnakrętki pozwala na szlifowanie na płasko całą powierzchnią ściernicy i wykorzystanie całej, grubej warstwy materiału ściernego. ŚCIERNICE CYRKONOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min 40 87Z , Z , Z ,

25 ŚCIERNICE Z LISTKAMI NAKLEJANYMI - TALERZYKI Z WŁÓKNA SZKLANEGO KLASA ZOOM Katalog Wyrobów 2014 Listki przyklejone. Tanie ściernice o dobrych parametrach i wydajnej pracy. Polecane do obróbki stali niestopowych i aluminium. ŚCIERNICE CYRKONOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min Z , Z , ŚCIERNICE CYRKONOWE WYPUKŁE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min ZI , ZI , KLASA UNIWERSALNE Listki przyklejone. Wyjątkowo dobry stosunek wydajności do ceny. Duża żywotność przy pracy pod średnim dociskiem. Nadają się do wszystkich rodzajów metali. ŚCIERNICE CYRKONOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min VEZ , VEZ , ŚCIERNICE CYRKONOWE WYPUKŁE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min VEZ , VEZ , VEZ ,

26 ŚCIERNICE Z LISTKAMI NAKLEJANYMI - TALERZYKI Z WŁÓKNA SZKLANEGO KLASA: PROFESJONALNE Poniższa grupa ściernic jest filarem światowego sukcesu rynkowego firmy TAF. Są one wykonane z wyjątkowych płócien ściernych, specjalnie stworzonych na potrzeby ich produkcji. Dzięki temu możemy zaoferować Państwu te perfekcyjne narzędzia, zarówno do obróbki stali nierdzewnych, jak i zwykłych. Są do wyboru ściernice korundowe, jeżeli ważniejszy jest gładszy szlif, lub cyrkonowe jeżeli preferuje się szybszą pracę. ŚCIERNICE KORUNDOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. min. zam. maks. obr/min LVA , LVA , LVA , ŚCIERNICE KORUNDOWE WYPUKŁE art. średnica mm otwór mm granulacje cena jedn. opak. min. zam. maks. obr/min (*)LVA , (*)LVA , (*)LVA , ŚCIERNICE CYRKONOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. min. zam. maks. obr/min (*)LVZ , LVZ , LVZ , LVZ , ŚCIERNICE CYRKONOWE WYPUKŁE art. średnica mm otwór mm granulacje cena jedn. opak. min. zam. maks. obr/min (*)LVZ , LVZ , LVZ , LVZ , (*) Artykuły dostępne na zamówienie. 24

27 ŚCIERNICE Z LISTKAMI NAKLEJANYMI - TALERZYKI Z WŁÓKNA SZKLANEGO KLASA: PLUS Katalog Wyrobów 2014 Grupa ściernic o wysokich parametrach, produkowana z płótna ściernego o nasypie 100% tlenku cyrkonu na tkaninie poliestrowo-bawełnianej (polycotton), według najwyższych obecnych standardów. Charakteryzują się dużą odpornością na temperaturę i długą żywotnością, mogą pracować przy dużym nacisku. Idealne do obróbki stali nierdzewnych i różnych specjalnych metali. Ściernice są wolne od związków żelaza, chloru i siarki. ŚCIERNICE CYRKONOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min LPZ , LPZ , ŚCIERNICE CYRKONOWE WYPUKŁE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min LPZ , LPZ , ŚCIERNICE Z LISTKAMI NAKLEJANYMI - TALERZYKI ZE WZMOCNIONEGO KARTONU KLASA BIOTAF Te ściernice są wykonywane ze specjalnie produkowanego płótna ściernego i opatentowanych KLASA BIOTAF talerzyków kartonowych. Talerzyki są wytrzymałe i nadają się do normalnej pracy, a są za to łatwo utylizowalne. Polecane do obróbki stali niestopowych przy umiarkowanym docisku. W razie potrzeby można je montować ze specjalnym talerzykiem podporowym (art. PB1067), który umożliwia bezpieczne stosowanie większej siły podczas szlifowania. ŚCIERNICE CYRKONOWE PŁASKIE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min LB11Z , LB21Z , ŚCIERNICE CYRKONOWE WYPUKŁE art. średnica mm otwór mm granulacje cena jedn. opak. maks. obr/min LB15Z , LB25Z ,

28 26

29 ŚCIERNICE LISTKOWE WACHLARZYKOWE Ściernice wachlarzykowe na trzpieniu Ściernice wachlarzykowe z otworem made in Italy

30 ŚCIERNICE WACHLARZYKOWE NA TRZPIENIU Ściernice wachlarzykowe na trzpieniu są przewidziane do montowania w różnego typu urządzeniach przenośnych (elektrycznych czy pneumatycznych) w celu szlifowania, wygładzania i wykańczania przedmiotów metalowych. Szczególnie przydatne są do obróbki powierzchni wklęsłych, brzegów i wnętrza rur, drobnych detali i różnych trudno dostępnych miejsc. Ściernice prezentowane poniżej są wykonane z mocnego płótna bawełnianego (typ X), zapewniającego szybką i skuteczną pracę. ŚCIERNICE WACHLARZYKOWE KORUNDOWE art. RG17 średnica mm szer. mm trzpień Ø mm cena jedn. opak. maks. obr./min ,29 2,24 2,23 2, ,37 2,31 2,30 2, ,48 2,38 2,35 2, ,65 2,54 2,50 2, ,81 2,67 2,63 2, ,21 3,03 2,93 2, ,72 3,43 3,30 3, ,43 3,17 3,09 2, ,83 3,45 3,34 3, ,66 4,11 3,93 3, ,43 4,69 4,44 4, ,45 5,42 5,21 5, ,25 7,71 7,17 6, ściernice o innych wymiarach dostępne na zapytanie MONTOWANIE ŚCIERNIC Z TRZPIENIEM Uwaga! Trzpień musi być tak zamocowany w uchwycie, aby jego wolny odcinek nie był dłuższy niż 5 mm. 28

31 ŚCIERNICE WACHLARZYKOWE NA TRZPIENIU Katalog Wyrobów 2014 Ta grupa ściernic jest wykonana z półelastycznego płótna bawełnianego (typ XF) o nasypie korundowym. Są szczególnie przydatne do szlifowania, czyszczenia i polerowania powierzchni wklęsłych, brzegów i wnętrza rur, drobnych detali i trudnodostępnych miejsc. ŚCIERNICE WACHLARZYKOWE KORUNDOWE art. RGF10 średnica mm szer. mm trzpień Ø mm cena jedn. opak. maks. obr./min ,10 2,06 2,02 2, ,18 2,14 2,10 2, ,34 2,18 2,18 2, ,50 2,34 2,30 2, ,86 2,70 2,66 2, ,34 3,06 2,94 2, ,06 2,78 2,78 2, ,42 3,10 2,98 2, ,18 3,66 3,50 3, ,84 4,94 4,74 4, Ta grupa ściernic jest wykonana z płótna o nasypie z węglika krzemu i jest przeznaczona do obróbki marmuru, ceramiki budowlanej i innych podobnych materiałów. ŚCIERNICE WACHLARZYKOWE Z WĘGLIKA KRZEMU art. RGC18 średnica mm szer. mm trzpień Ø mm cena jedn. opak. maks. obr./min ,18 4,08 3,81 3,69 3, ,12 4,94 4,49 4,32 4, ,08 6,76 5,94 5,72 5, MONTOWANIE ŚCIERNIC Z TRZPIENIEM Uwaga! Trzpień musi być tak zamocowany w uchwycie, aby jego wolny odcinek nie był dłuższy niż 5 mm. 29

32 ŚCIERNICE WACHLARZYKOWE Z OTWOREM DO OBRÓBKI METALU Do stosowania na szlifierkach ręcznych i stacjonarnych. Obróbka stali nierdzewnej, stopów specjalnych i metali nieżelaznych. Zależnie od średnicy wrzeciona szlifierki należy dobrać odpowiednie pierścienie redukcyjne. Ściernice RL54 są wykonywane z płótna TA10 (tkanina typ XF). ŚCIERNICE WACHLARZYKOWE KORUNDOWE art. RL54 - śr. 165mm, szer. 30mm, otwór 54mm cena jednostkowa ,55 25,54 25,17 25,02 24,46 23,29 23,19 22,54 20,85 20,14 19,21 18,54 opak. po 5 szt., maks obr./ min. ŚCIERNICE WACHLARZYKOWE KORUNDOWE art. RL54 - śr. 165mm, szer. 50mm, otwór 54mm* cena jednostkowa ,07 37,43 36,70 36,41 35,48 33,51 33,13 32,18 29,35 28,13 26,54 25,38 opak. po 5 szt., maks obr./min. ŚCIERNICE WACHLARZYKOWE KORUNDOWE art. RL54 - śr. 200mm, szer. 50mm, otwór 54mm* cena jednostkowa ,14 48,78 47,60 47,01 44,65 42,77 40,29 39,61 37,41 35,18 34,22 31,92 opak. po 3 szt., maks obr./min. ŚCIERNICE WACHLARZYKOWE KORUNDOWE art. RL54 - śr. 250mm, szer. 50mm, otwór 54mm* cena jednostkowa ,81 82,12 78,10 77,60 75,10 71,14 70,37 66,45 62,12 58,90 56,02 opak. po 3 szt., maks obr./min. ŚCIERNICE WACHLARZYKOWE KORUNDOWE art. RL54 - śr. 300mm, szer. 50mm, otwór 54mm* cena jednostkowa ,24 101,81 101,13 97,72 92,38 91,37 86,07 80,24 75,88 72,02 opak. po 3 szt., maks obr./min ŚCIERNICE WACHLARZYKOWE KORUNDOWE art. RL54 - śr. 300mm, szer. 75mm, otwór 54mm cena jednostkowa ,90 144,58 143,55 138,56 130,71 129,16 121,40 112,77 106,36 100,67 opak. po 2 szt., maks obr./min *Na zamówienie wykonujemy ściernice z płótna TJ55 (tkanina typu J) 30

33 ŚCIERNICE WACHLARZYKOWE Z OTWOREM Katalog Wyrobów 2014 DO OBRÓBKI KAMIENIA Ściernice wykonane z płótna o nasypie z węglika krzemu, przeznaczone do obróbki marmuru i innych rodzajów kamienia. ŚCIERNICE WACHLARZYKOWE WĘGLIK KRZEMU art. RLC53 - śr. 165mm, szer. 30mm, śr. otw. 54mm cena jednostkowa ,37 25,77 25,19 23,99 23,90 23,22 21,47 20,75 opak. po 5 szt., maks obr./min. PIERŚCIENIE REDUKCYJNE DO ŚCIERNIC Z OTWOREM PIERŚCIENIE Z TWORZYWA art. FLR otwór ściernicy mm średnica wrzeciona cena za parę do ściernic średn. w mm , PIERŚCIENIE Z ALUMINIUM art. KF18 otwór ściernicy mm średnica wrzeciona cena za parę do ściernic średn. w mm ,

34 32

35 KRĄŻKI FIBROWE Krążki fibrowe Krążki półelastyczne made in Italy

36 KRĄŻKI FIBROWE PODŁOŻE Fibra wulkanizowana grubości 0,8 mm. Fibra wulkanizowana jest zbudowana z wielu warstw celulozy poddanej obróbce chemicznej. Cechuje się bardzo dużą wytrzymałością mechaniczną i odpornością chemiczną i dlatego jest stosowana do wyrobu krążków polerskich do szlifierek ręcznych. SPOIWA Do wiązania ścierniwa z podłożem fibrowym są stosowane żywice fenolowe termoutwardzalne. Są one bardzo odporne na naprężenia powstające podczas prac szlifierskich. Do żywic dodawane są substancje chroniące przed zapychaniem lub ułatwiające odprowadzanie ciepła. ŚCIERNIWA Tlenek aluminium: Uniwersalne ścierniwo, znane też jako korund, stosowane do obróbki różnych materiałów: metale, drewno, skóra itp. Tlenek cyrkonu: Bardzo wydajne ścierniwo odpowiednie do obróbki stali zwykłych i nierdzewnych, aluminium czy tytanu. Ziarna zachowują ostre krawędzie, umożliwiają chłodny szlif. Węglik krzemu: Bardzo ostre i twarde ziarna, do obróbki metali nieżelaznych, tworzyw sztucznych, marmuru, ceramiki budowlanej. Ścierniwo ceramiczne: Ziarna o strukturze mikrokrystalicznej, łuszczące się pod naciskiem, odnawiając ostre krawędzie. Bardzo wydajne, stosowane na stale specjalne, twarde, spieki metali czy żeliwo. 34

37 CHARAKTERYSTYKA TECHNICZNA I ZASTOSOWANIA Katalog Wyrobów 2014 DA81 KRĄŻKI FIBROWE Z NASYPEM KORUNDOWYM Charakterystyka techniczna: podłoże: fibra wulkanizowana grub. 0,8 mm spoiwo: dwukrotnie żywicowana ścierniwo: tlenek aluminium granulacje: Zastosowania: Uniwersalne krążki fibrowe do obróbki różnych stali, np. szlifowania karoserii samochodowych, mebli w metalu, konstrukcji metalowych, blach itp. DZ73 KRĄŻKI FIBROWE Z NASYPEM CYRKONOWYM Charakterystyka techniczna: podłoże: fibra wulkanizowana grub. 0,8 mm spoiwo: dwukrotnie żywicowana ścierniwo: tlenek cyrkonu granulacje: Zastosowania: Te krążki cechują się doskonałymi rezultatami szlifowania. Ziarna cyrkonowe pozwalają na szybkie szlifowanie bez przegrzewania, nawet przy dużym docisku. Nadają się do obróbki różnych metali żelaznych i nieżelaznych, stali niestopowych, aluminium itp. DG65 KRĄŻKI FIBROWE Z NASYPEM CERAMICZNYM Charakterystyka techniczna: podłoże: fibra wulkanizowana grub. 0,8 mm spoiwo: dwukrotnie żywicowana ścierniwo: ceramiczne granulacje: Zastosowania: Te krążki są polecane do obróbki stali o podwyższonej wytrzymałości i odkuwek. DC82 KRĄŻKI FIBROWE Z NASYPEM Z WĘGLIKA KRZEMU Charakterystyka techniczna: podłoże: fibra wulkanizowana grub. 0,8 mm spoiwo: dwukrotnie żywicowana ścierniwo: węglik krzemu granulacje: Zastosowania: Krążki przeznaczone do obróbki marmurów, granitów, ceramiki budowlanej, szkła i tworzyw sztucznych. 35

38 KRĄŻKI FIBROWE KLASA: PROFESJONALNE KRĄŻKI Z NASYPEM KORUNDOWYM art. DA81T - z nacięciem krzyżowym średnica mm otwór mm cena jednostkowa za szt. opakowanie maks. obr. /min ,67 0,68 0,71 0,73 0, ,76 0,77 0,78 0,84 0, ,30 1,34 1,38 1,45 1,49 1, KLASA: STAL NIERDZEWNA KRĄŻKI Z NASYPEM CYRKONOWYM art. DZ73T - z nacięciem krzyżowym średnica mm otwór mm cena jednostkowa za szt. opakowanie maks. obr. /min ,74 0,77 0,80 0,87 0, ,84 0,87 0,93 1,00 1, ,44 1,48 1,57 1,67 1, KLASA: PLUS KRĄŻKI Z NASYPEM CERAMICZNYM art. DG65 - z nacięciem krzyżowym średnica mm otwór mm cena jednostkowa za szt. opakowanie maks. obr. /min ,99 1,06 1,11 1, ,08 1,18 1,24 1, KRĄŻKI Z NASYPEM CERAMICZNYM art. DG65 - z otworem średnica mm otwór mm cena jednostkowa za szt. opakowanie maks. obr. /min ,90 2,08 2,18 2,

39 KRĄŻKI FIBROWE KLASA: KAMIENIARSTWO KRĄŻKI Z WĘGLIKIEM KRZEMU średnica mm granulacje KRĄŻKI Z WĘGLIKIEM KRZEMU art. DC82 - z nacięciem krzyżowym średnica mm otwór mm cena jednostkowa za szt. opakowanie maks. obr. /min ,70 0,70 0,70 0,70 0,70 0,70 0,71 0, ,78 0,78 0,78 0,78 0,78 0,78 0,79 0, KRĄŻKI Z WĘGLIKIEM KRZEMU art. DC82 - z otworem średnica mm otwór mm cena jednostkowa za szt. opakowanie maks. obr. /min ,34 1,36 1,39 1,46 1,52 1, TALERZYKI PODPOROWE I NAKRĘTKI MOCUJĄCE artykuł opis cena jednost. pod krążki średnicy: KS22B talerzyk ø 104 mm 5, KA2 nakrętka M14 4, KS23B talerzyk ø 116 mm 7, KA1 nakrętka M14 4, KS24B talerzyk ø 171 mm 13, KA1 nakrętka M14 4,

40 KRĄŻKI PÓŁELASTYCZNE Krążki półelastyczne z nasypem z węglika krzemu są przeznaczone do obróbki marmuru, kamienia, betonu i innych materiałów budowlanych. Specyficzna struktura krążków zapobiega niepożądanemu zapychaniu krążka i ułatwia odprowadzanie ciepła. KRĄŻKI PÓŁELASTYCZNE Z NASYPEM WĘGLIKA KRZEMU art. DSF115 DSF125 DSF180 granulacje KRĄŻKI PÓŁELASTYCZNE Z NASYPEM WĘGLIKIEM KRZEMU art. średnica mm otwór mm cena za sztukę opakowanie maks. obr./min. DSF , DSF , DSF , TALERZYKI PODPOROWE I NAKRĘTKI MOCUJĄCE artykuł opis cena jednost. pod krążki średnicy: KS25 talerzyk ø 115 mm 3, KA1 nakrętka M14 4, KS26 talerzyk ø 125 mm 3, KA1 nakrętka M14 4, KS27 talerzyk ø 174 mm 3, KA1 nakrętka M14 4,

41 PAPIERY ŚCIERNE Rolki Arkusze Krążki na rzep Papier na rzep w rolkach Papier na rzep w arkuszach made in Italy

42 PAPIERY ŚCIERNE RODZAJE PAPIERU STOSOWANEGO JAKO PODŁOŻE oznaczenie gramatura A B C D E F > 250 charakterystyka Lekkie i elastyczne papiery odpowiednie do pracy ręcznej, szczególnie do wykańczania powierzchni. Papiery o średniej grubości, nadające się zarówno do pracy ręcznej, jak i przy pomocy szlifierk. Grube papiery, zarówno do szlifowania ręcznego, jak i mechanicznego. SPOIWA Do klejenia ziaren ścierniwa na powierzchni papierowego nośnika są stosowane żywice mocznikowe lub fenolowe. Są to żywice termoutwardzalne, a więc posiadające znaczną odporność na wilgoć i ciepło powstające przy szlifowaniu. W celu poprawy własności papierów do żywic mogą być dodawane substancje poprawiające odprowadzanie ciepła lub chroniące przed zapychaniem. ŚCIERNIWA tlenek aluminium: węglik krzemu: Uniwersalne ścierniwo do wielu zastosowań, zarówno do obróbki metali żelaznych, jak i nieżelaznych, drewna czy skóry. Bardzo ostre i twarde ziarna, odpowiednie do obróbki metali nieżelaznych, tworzyw, szkła, kamienia i ceramiki budowlanej. STOPIEŃ POKRYCIA POWIERZCHNI nasyp zamknięty: nasyp otwarty: Powierzchnia papieru jest całkowicie, w 100% pokryta ziarnami ścierniwa. Ziarna ścierniwa pokrywają powierzchnię papieru w 60%. Dzięki temu papier jest bardziej elastyczny i mniej podatny na zapychanie. 40

43 CHARAKTERYSTYKI TECHNICZNE I ZASTOSOWANIA Katalog Wyrobów 2014 CF53 PAPIER KORUNDOWY O NASYPIE OTWARTYM Charakterystyka techniczna: podłoże: papier C (120 g/m2) spoiwo: dwie warstwy kleju pokrycie: nasyp półotwarty ścierniwo: korund biały granulacje: Zastosowania: Przeznaczony do ręcznego szlifowania drewna, powierzchni malowanych lub szpachlowanych. Papier uniwersalny. Szlifowanie na sucho. CA76 PAPIER KORUNDOWY DO SZLIFOWANIA NA SUCHO LUB MOKRO Charakterystyka techniczna: podłoże: papier lateksowy C (120 g/m2) spoiwo: dwie warstwy żywic pokrycie: nasyp zamknięty ścierniwo: korund półkruchy granulacje: Zastosowania: Bardzo elastyczny papier do szlifowania ręcznego lub szlifierkami przenośnymi. Polecany do drewna, powierzchni malowanych lub szpachlowanych. Szlifowanie na sucho lub na mokro. CS78 PAPIER KORUNDOWY STEARYNOWANY Charakterystyka techniczna: podłoże: papier lateksowy C (120 g/m2) spoiwo: dwie warstwy żywic + stearyna pokrycie: nasyp otwarty ścierniwo: korund półkruchy granulacje: Zastosowania: Warstwa stearyny i nasyp otwarty chroni przed zapychaniem. Do szlifowania ręcznego lub szlifierkami przenośnymi powierzchni malowanych lub szpachlowanych. Szlifowanie na sucho. CR57 GRUBY PAPIER KORUNDOWY Charakterystyka techniczna: podłoże: papier F (120 g/m2) spoiwo: dwie warstwy żywic pokrycie: nasyp półotwarty ścierniwo: korund niebieski (modyfikowany) granulacje: Zastosowania: Ręczne i mechaniczne szlifowanie drewna, twardego drewna i stali miękkich. Do szlifierek oscylacyjnych i obrotowych. Szlifowanie na sucho. CC23V PAPIER O NASYPIE WĘGLIKA KRZEMU Charakterystyka techniczna: podłoże: papier E (240 g/m2), na rzep spoiwo: dwie warstwy żywic pokrycie: nasyp zamknięty ścierniwo: węglik krzemu granulacje: Zastosowania: Szlifowanie marmuru, kamienia, szkła, tworzyw sztucznych. Do stosowania na szlifierkach. Szlifowanie na sucho. CW51 PAPIER KORUNDOWY O NASYPIE OTWARTYM Charakterystyka techniczna: podłoże: papier lateksowy A (70 g/m2), lub papier lateksowy C (120 g/m2) spoiwo: dwie warstwy żywic pokrycie: nasyp zamknięty ścierniwo: węglik krzemu granulacje: Zastosowania: Ręczne szlifowanie drewna, powierzchni malowanych czy szpachlowanych. Szczególnie polecany do obróbki karoserii. Szlifowanie na sucho lub na mokro. 41
