1 Instrukcja montażu 1/6 1.Przygotować komponenty do wykonania dwóch linii wg pokazanego rysunku 2.Montaż zacząć od połączenia wszystkich modułów za pomocą sworzni wg szczegółów oraz oznaczeń naklejonych na elementach pomiędzy każdym modułem muszą znaleźć się sworznie ustalające liniowość modułów. Sworznie zamontować w każda rurkę modułów. 3.Tak przygotowane moduły połączyć za pomocą połączenia śrubowego(śruba M8, podkładka M8 oraz nakrętka M8), tak jak pokazuje przykładowy szczegół G UWAGA!!! Linia modułów zaczyna się: - kompensator długości L=75mm x 3szt. - moduł liniowy pełen L=2000mm x3szt. - moduł liniowy pełen L=1200mm x1szt. -kończąc również kompensatorem długości L=75mm x3szt. D3 D3 LINIA D SZCZEGÓŁ C D4 D4 B3 D6 D6 D7 SZCZEGÓŁ E SZCZEGÓŁ D po złożeniu D D5 D5 B5 B5 B7 B6 B6 B3 SZCZEGÓŁ B Moduł liniowy pełen l=1200mm Moduł liniowy pełen l=2000mm A D2 G LINIA B D1 D2 SZCZEGÓŁ G B4 B4 Moduł liniowy pełen l=2000mm Śruba z łbem 6-Kątnym M8 SZCZEGÓŁ H B2 Moduł liniowy pełen l=2000mm Kompensator długości l=75mm B1 B2 SZCZEGÓŁ A SZCZEGÓŁ F

Sworznie zamontować w każda rurkę modułów. 3.Tak przygotowane moduły połączyć za pomocą połączenia śrubowego(śruba M8, podkładka M8 oraz nakrętka M8), tak jak pokazuje przykładowy szczegół G UWAGA!

2 Instrukcja montażu 2/6 1.Przygotować komponenty do wykonania dwóch prostopadłych linii wg pokazanego rysunku 2.Montaż zacząć od połączenia wszystkich elementów za pomocą sworzni wg szczegółów i oznaczeń na elementach pomiędzy każdym modułem muszą znaleźć się sworznie ustalające liniowość modułów. Sworznie zamontować w każda rurkę modułów. 3.Tak przygotowane elementy połączyć za pomocą połączenia śrubowego(śruba M8, podkładka M8 oraz nakrętka M8), wg szczegół C UWAGA!!! Linie prostopadłą złaczyć z elementów wypisanych poniżej zachowując hierarchię: - łąxznik T -1szt. - moduł liniowy pełen L=400mm x1szt. - moduł liniowy pełen L=2000mm x1szt. - łacznik T - 1szt. Wykonać 2x wg rysunku D7 H1 SZCZEGÓŁ D C1 C1 C2 C2 SZCZEGÓŁ C D linia C C po złożeniu A C3 C3 linia A B7 G1 E1 D1 Kompensator długości L=75mm B A1 SZCZEGÓŁ A A1 A2 A2 Moduł liniowy L=400mm Moduł liniowy L=2000mm A3 A3 F1 B1 Łącznik T SZCZEGÓŁ B

Sworznie zamontować w każda rurkę modułów. 3.Tak przygotowane elementy połączyć za pomocą połączenia śrubowego(śruba M8, podkładka M8 oraz nakrętka M8), wg szczegół C UWAGA!

3 Instrukcja montażu 3/6 H1 1.Przygotować łączniki 90 pionowe wg pokazanego rysunku 2.Połaczyć łącznik 90 pionowy z łacznikiem T z pomocą sworzni ustalających oraz oznaczeń na elementach Sworznie zamontować w każda rurkę łacznika 3.Tak przygotowane elementy połączyć za pomocą połączenia śrubowego(śruba M8, podkładka M8 oraz nakrętka M8), wg szczegół F UWAGA!!! Łącznik 90 pionowy zamontować na każdym z czterech naroży H2 G1 G2 G E1 F F1 Łacznik 90 pionowy E2 SZCZEGÓŁ G SKALA 1 : 3 po złożeniu SZCZEGÓŁ F SKALA 1 : 3 F2

4 Instrukcja montażu 4/6 1.Przygotować moduły liniowe pełne L=400mm - 4szt. oraz moduły liniowe pełne L=2000mm - 4szt. 2.Moduł liniowy pełen L=400 połączyć z łącznikiem 90 pionowym z pomocą sworzni ustalających wykonać czynność dla każdego z naroży - sworznie zamontować w każda rurkę łącznika. 3.Tak przygotowane elementy połączyć za pomocą połączenia śrubowego(śruba M8, podkładka M8 oraz nakrętka M8). 4.Kolejnym etapem jest połączenie modułu liniowego pełnego L=2000mm z modułem liniowym pełnym L=400mm w identyczny sposób opisany wyżej Czynność wykonać dla każdego z naroży H2 H3 H3 Linia H H4 G2 G3 G3 Linia G E1 E2 E2 SZCZEGÓŁ G G4 Linia E Łącznik 90 pionowy G E4 Moduł liniowy pełen L=400mm F2 Linia F F3 F4 Moduł liniowy pełen L=2000mm F3

Tak przygotowane elementy połączyć za pomocą połączenia śrubowego(śruba M8, podkładka M8 oraz nakrętka M8). 4.

5 Instrukcja montażu 5/6 1.Przygotować moduły liniowe pełne L=2000mm - 4szt. 2.Moduł liniowy pełen L=2000 połączyć z modułem liniowym pełnym l=2000mm za pomocą sworzni ustalających wykonać czynność dla każdego z naroży - sworznie zamontować w każdą rurkę łącznika. 3.Tak przygotowane elementy połączyć za pomocą połączenia śrubowego(śruba M8, podkładka M8 oraz nakrętka M8). Czynność wykonać dla każdego z naroży Linia H H4 H5 Linia G G4 Linia E Moduł liniowy pełen L=2000mm E4 G5 F4 E5 I Linia F Moduł liniowy pełen L=2000mm F5 SZCZEGÓŁ I

naroży - sworznie zamontować w każdą rurkę łącznika. 3.

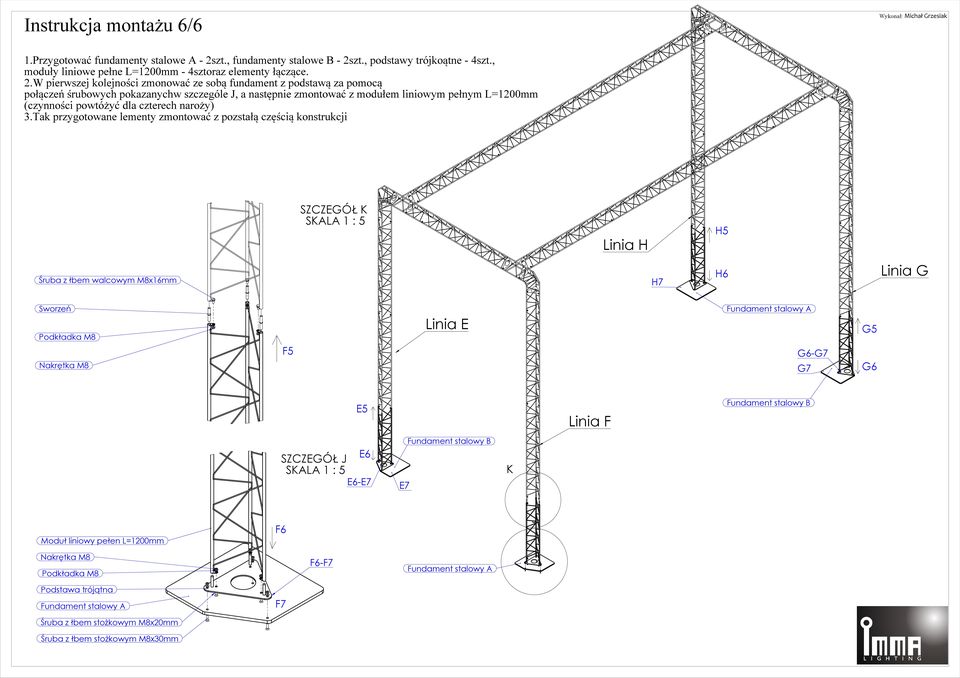

6 Instrukcja montażu 6/6 1.Przygotować fundamenty stalowe A - 2szt., fundamenty stalowe B - 2szt., podstawy trójkoątne - 4szt., moduły liniowe pełne L=1200mm - 4sztoraz elementy łączące. 2.W pierwszej kolejności zmonować ze sobą fundament z podstawą za pomocą połączeń śrubowych pokazanychw szczególe J, a następnie zmontować z modułem liniowym pełnym L=1200mm (czynności powtóżyć dla czterech naroży) 3.Tak przygotowane lementy zmontować z pozstałą częścią konstrukcji SZCZEGÓŁ K SKALA 1 : 5 Linia H H5 Śruba z łbem walcowym M8x16mm H7 H6 Linia G Fundament stalowy A Linia E G5 F5 G6-G7 G7 G6 E5 Linia F Fundament stalowy B SZCZEGÓŁ J SKALA 1 : 5 E6 E6-E7 E7 Fundament stalowy B K Moduł liniowy pełen L=1200mm F6 J F6-F7 Fundament stalowy A Podstawa trójątna Fundament stalowy A F7 Śruba z łbem stożkowym M8x20mm Śruba z łbem stożkowym M8x30mm

zt., podstawy trójkoątne - 4szt., moduły liniowe pełne L=1200mm - 4sztoraz elementy łączące. 2.
