Jedn. Ewid.: _1 Świnoujście Miasto, Obr Karsibór 15, dz. nr 287
|
|
- Karol Kowalski
- 8 lat temu
- Przeglądów:
Transkrypt
1 Nazwa zamówienia nadana przez zamawiającego: " Adres obiektu budowlanego, oraz jednostka ewidencyjna, obręb i numer działki ewidencyjnej, na której obiekt jest usytuowany: Filia Nr 3 Miejskiego Domu Kultury w Karsiborze, ul. 1-go Maja 40, Świnoujście Jedn. Ewid.: 32301_1 Świnoujście Miasto, Obr Karsibór 15, dz. nr 287 Nazwa i adres Inwestora: Miejski Dom Kultury z siedzibą w Świnoujściu, ul. Wojska Polskiego 1/1, Świnoujście Imiona i nazwiska osób opracowujących dokumentację projektową: LP. ZAKRES OPRACOWANIA IMIĘ I NAZWISKO PROJEKTANTA PODPIS CZEŚĆ I CZEŚĆ II CZEŚĆ III BRANŻA ARCHITEKTONICZNA BRANŻA ELEKTRYCZNA BRANŻA SANITARNA mgr inż. architekt krajobrazu Joanna Kosenko tech. arch. Krzysztof Bakalarz, Nr Uprawnień: 24/88/Lw inż. Peter Bohrandt Nr Uprawnień 35/812/Lw. mgr inż. Sławomir Cackowski upr. proj. 5/Sz/2002 Spis zawartości dokumentacji projektowej- wg spisu treści Data opracowania: Świnoujście, sierpień 2012 r. 1

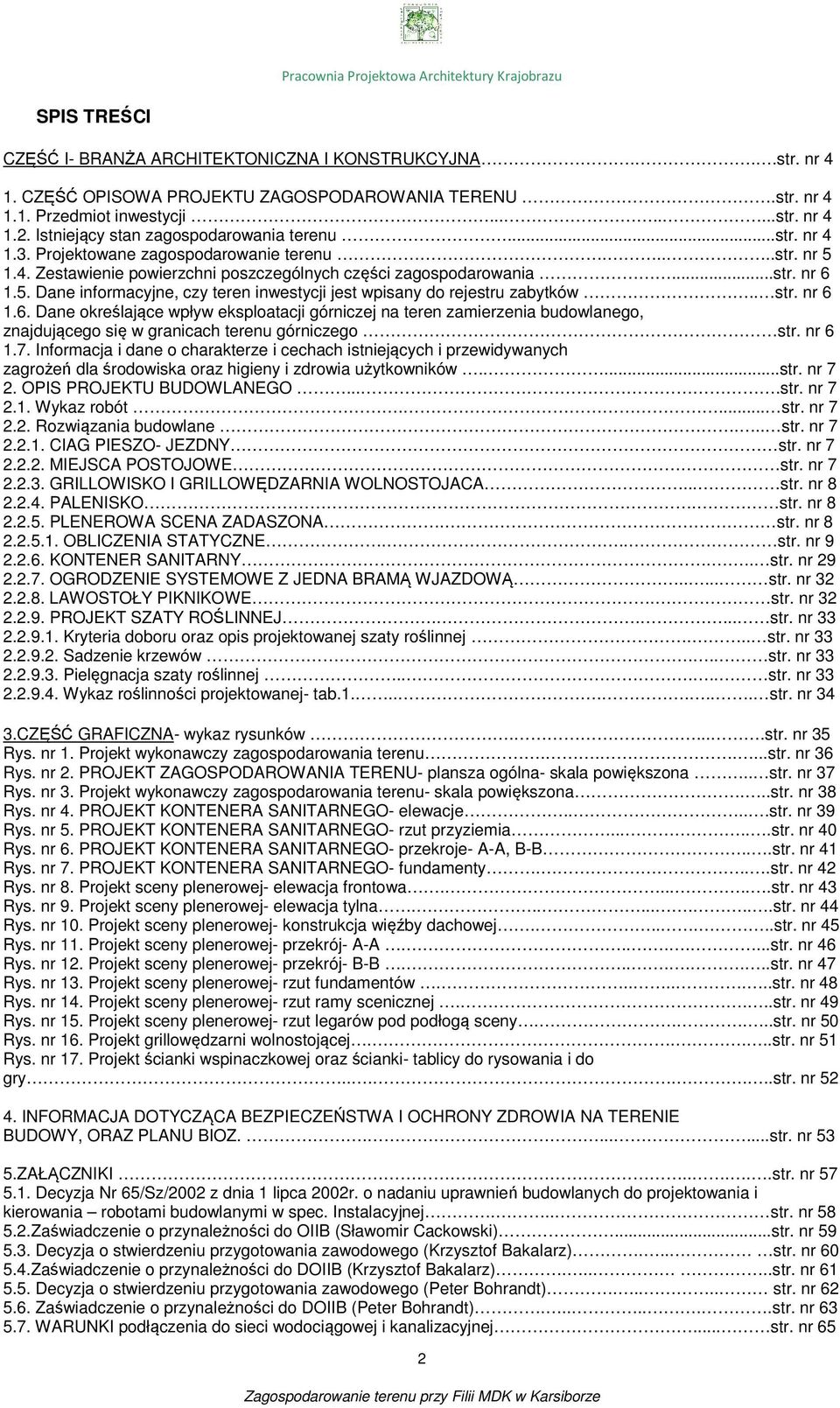

2 SPIS TREŚCI CZĘŚĆ I- BRANŻA ARCHITEKTONICZNA I KONSTRUKCYJNA...str. nr 4 1. CZĘŚĆ OPISOWA PROJEKTU ZAGOSPODAROWANIA TERENU.str. nr Przedmiot inwestycji str. nr Istniejący stan zagospodarowania terenu...str. nr Projektowane zagospodarowanie terenu.....str. nr Zestawienie powierzchni poszczególnych części zagospodarowania...str. nr 1.5. Dane informacyjne, czy teren inwestycji jest wpisany do rejestru zabytków.. str. nr 1.. Dane określające wpływ eksploatacji górniczej na teren zamierzenia budowlanego, znajdującego się w granicach terenu górniczego str. nr 1.7. Informacja i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników.....str. nr 7 2. OPIS PROJEKTU BUDOWLANEGO....str. nr Wykaz robót.... str. nr Rozwiązania budowlane... str. nr CIAG PIESZO- JEZDNY str. nr MIEJSCA POSTOJOWE str. nr GRILLOWISKO I GRILLOWĘDZARNIA WOLNOSTOJACA... str. nr PALENISKO. str. nr PLENEROWA SCENA ZADASZONA. str. nr OBLICZENIA STATYCZNE... str. nr KONTENER SANITARNY... str. nr OGRODZENIE SYSTEMOWE Z JEDNA BRAMĄ WJAZDOWĄ..... str. nr LAWOSTOŁY PIKNIKOWE. str. nr PROJEKT SZATY ROŚLINNEJ..... str. nr Kryteria doboru oraz opis projektowanej szaty roślinnej... str. nr Sadzenie krzewów... str. nr Pielęgnacja szaty roślinnej..... str. nr Wykaz roślinności projektowanej- tab str. nr 34 3.CZĘŚĆ GRAFICZNA- wykaz rysunków.....str. nr 35 Rys. nr 1. Projekt wykonawczy zagospodarowania terenu......str. nr 3 Rys. nr 2. PROJEKT ZAGOSPODAROWANIA TERENU- plansza ogólna- skala powiększona.. str. nr 37 Rys. nr 3. Projekt wykonawczy zagospodarowania terenu- skala powiększona...str. nr 38 Rys. nr 4. PROJEKT KONTENERA SANITARNEGO- elewacje.....str. nr 39 Rys. nr 5. PROJEKT KONTENERA SANITARNEGO- rzut przyziemia......str. nr 40 Rys. nr. PROJEKT KONTENERA SANITARNEGO- przekroje- A-A, B-B...str. nr 41 Rys. nr 7. PROJEKT KONTENERA SANITARNEGO- fundamenty....str. nr 42 Rys. nr 8. Projekt sceny plenerowej- elewacja frontowa str. nr 43 Rys. nr 9. Projekt sceny plenerowej- elewacja tylna str. nr 44 Rys. nr 10. Projekt sceny plenerowej- konstrukcja więźby dachowej......str. nr 45 Rys. nr 11. Projekt sceny plenerowej- przekrój- A-A str. nr 4 Rys. nr 12. Projekt sceny plenerowej- przekrój- B-B str. nr 47 Rys. nr 13. Projekt sceny plenerowej- rzut fundamentów str. nr 48 Rys. nr 14. Projekt sceny plenerowej- rzut ramy scenicznej....str. nr 49 Rys. nr 15. Projekt sceny plenerowej- rzut legarów pod podłogą sceny.....str. nr 50 Rys. nr 1. Projekt grillowędzarni wolnostojącej.....str. nr 51 Rys. nr 17. Projekt ścianki wspinaczkowej oraz ścianki- tablicy do rysowania i do gry str. nr INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NA TERENIE BUDOWY, ORAZ PLANU BIOZ str. nr 53 5.ZAŁĄCZNIKI.....str. nr Decyzja Nr 5/Sz/2002 z dnia 1 lipca 2002r. o nadaniu uprawnień budowlanych do projektowania i kierowania robotami budowlanymi w spec. Instalacyjnej... str. nr Zaświadczenie o przynależności do OIIB (Sławomir Cackowski)...str. nr Decyzja o stwierdzeniu przygotowania zawodowego (Krzysztof Bakalarz)... str. nr Zaświadczenie o przynależności do DOIIB (Krzysztof Bakalarz).....str. nr Decyzja o stwierdzeniu przygotowania zawodowego (Peter Bohrandt)..... str. nr Zaświadczenie o przynależności do DOIIB (Peter Bohrandt) str. nr WARUNKI podłączenia do sieci wodociągowej i kanalizacyjnej... str. nr 5 2
3 5.8. Certyfikat legalności oprogramowania ZwCad nr 9B4C32B... str. nr. CZĘSĆ II- INSTALACJE WODNO- KANALIZACYJNE.....str. nr 7.1. Podstawa opracowania......str. nr 7.2. Przedmiot i zakres opracowania dokumentacji......str. nr 7.3. Charakterystyka projektowanych przyłączy i instalacji wod-kan.....str. nr Rozwiązania projektowe.....str. nr Skrzyżowania z uzbrojeniem podziemnym str. nr Próby, dezynfekcja i płukanie str. nr Prace ziemne str. nr 8.4. Informacja na temat bezpieczeństwa i ochrony zdrowia str. nr 8.5. Uwagi końcowe str. nr 70.. Oświadczenie projektanta str. nr 71 7.CZĘŚĆ GRAFICZNA- wykaz rysunków str. nr 72 Rys. nr 1. Plan uzbrojenia terenu - terenowa instalacja wod-kan str. nr CZĘŚĆ III- INSTALACE ELEKTRYCZNE...str. nr Podstawa opracowania......str. nr Zakres opracowania.....str. nr Opis projektowanych rozwiązań str. nr Pomiar energii elektrycznej str. nr Zasilająca linia kablowa str. nr Charakterystyka robót ziemnych i kablowych..... str. nr Słupy i oprawy oświetleniowe str. nr Ochrona środowiska str. nr Ochrona przeciwporażeniowa dodatkowa str. nr Obliczenia techniczne zasilania lamp str. nr Informacja dotycząca bezpieczeństwa i ochrony zdrowia str. nr 7 9.CZĘŚĆ GRAFICZNA- wykaz rysunków str. nr Rys. nr 1 - Schemat ideowy zasilania i oświetlenia str. nr Rys. nr 2 - Schemat słupów oświetleniowych str. nr ZAŁĄCZNIKI str. nr Kopia uprawnień i wpisów do izby inżynierów projektanta......str. nr Warunki przyłączenia do sieci elektroenergetycznej ENEA Operator Sp. z o.o. nr OD3/ZR2/927/2012 z dnia r str. nr Karta Rejestracyjna informatycznej kopii mapy (wtórnika) str. nr Karta katalogowa str. nr 83 3
4 1. CZĘŚĆ OPISOWA PROJEKTU ZAGOSPODAROWANIA TERENU 1.1. PRZEDMIOT INWESTYCJI Przedmiotem opracowania jest projekt zagospodarowania terenu przy Filii MDK w Karsiborze obejmujący projekty: projekt podestu scenicznego z lekkim zadaszeniem oraz utwardzonym kostką typu POLBRUK kostką brukową, projekt budynku sanitarnego w formie kontenerowej wraz z niezbędnymi przyłączami (kanalizacji sanitarnej, wody, przyłącza elektrycznego) układów komunikacyjnych ciągów pieszo- jezdnych, przebiegu ogrodzenia systemowego, małej architektury, miejsc postojowych z ekokratki trawnikowej oraz szaty roślinnej. OPRACOWANIE JEST ZGODNE Z: ustawą z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 200 r. Nr 15 poz. 1118z późn. zm.), rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. z dnia 27 kwietnia 2012 r., poz. 42) 1.2. ISTNIEJĄCY STAN ZAGOSPODAROWANIA TERENU Przedmiotowa działka nr 287 jest zabudowana, zlokalizowany jest na niej budynek Filii Nr 3 Miejskiego Domu Kultury w Karsiborze. Teren inwestycji ogranicza w/w budowla oraz istniejące ogrodzenie usytuowane wzdłuż granicy działki. Na teren opracowania można się dostać poprzez bramę ogrodzeniu od strony ul. 1-go Maja. Teren objęty opracowaniem- część działki nr 287- jest porośnięty trawą, samosiejkami lilaka pospolitego w wieku nieprzekraczającym 10- lat oraz zinwentaryzowano tutaj 3 egzemplarze pięknych dębów szypułkowych (Quercus robur) oraz jeden modrzew europejski (Larix decidua). W północnowschodniej części przedmiotowego terenu zlokalizowany jest niski budynek gospodarczy murowanyprzeznaczony do rozbiórki (objęty odrębnym opracowaniem). Część dz. nr 287, na której planuje się zmianę zagospodarowania stanowi powierzchnię biologicznie czynną. Teren opracowania charakteryzuje się łagodnym regularnym spadkiem terenu ok. 5% - 8% w kierunku północnym (najwyższy punkt- miejsce, w którym zaplanowano lokalizację sceny plenerowej). Działka nr 287 jest uzbrojona, zinwentaryzowano na niej infrastrukturę techniczną m.in.: kanalizację sanitarną oraz deszczową, wodociąg, sieci elektroenergetyczne niskiego napięcia, sieci teletechniczne. Fot.1. Panorama w kierunku południowym. 4

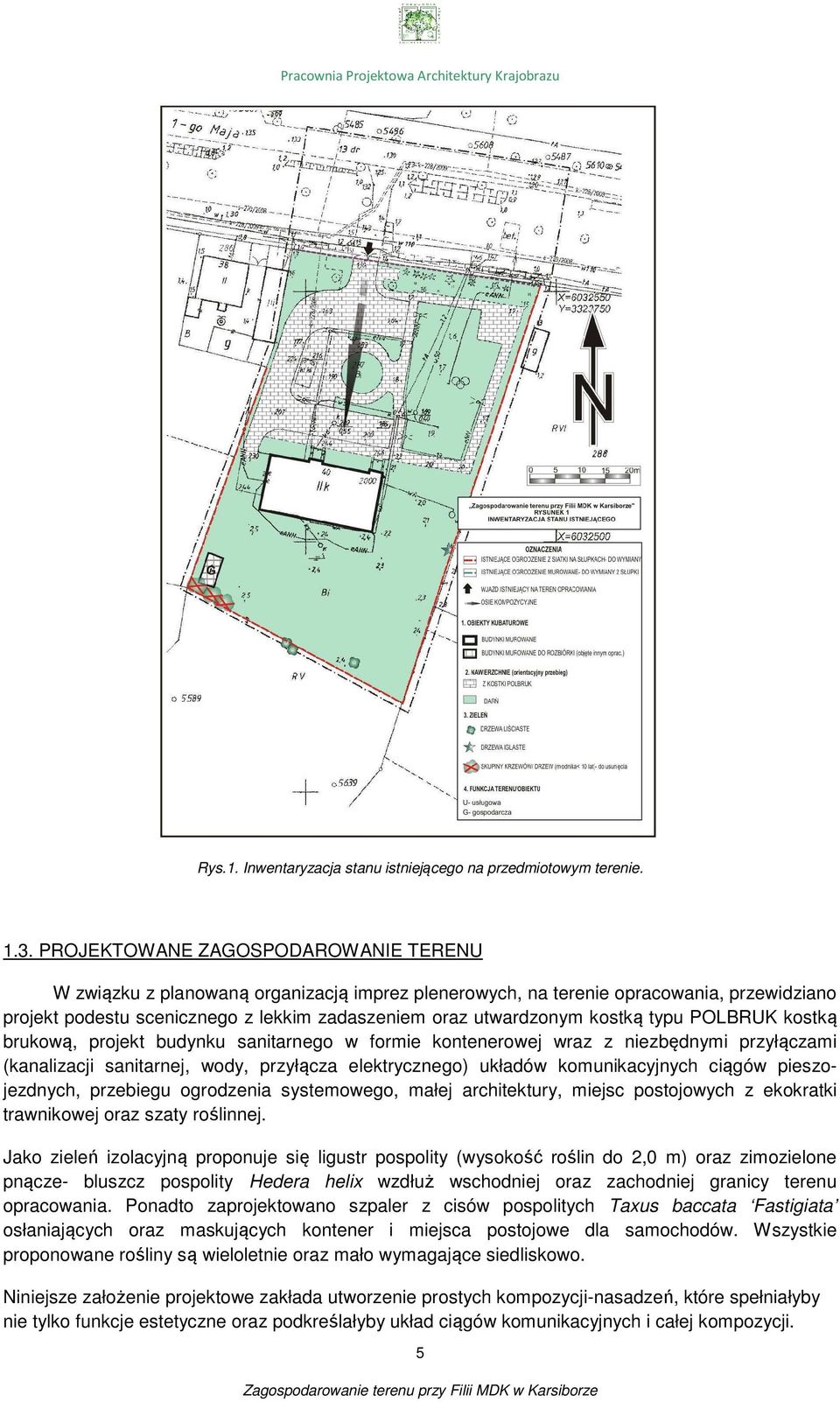

5 Rys.1. Inwentaryzacja stanu istniejącego na przedmiotowym terenie PROJEKTOWANE ZAGOSPODAROWANIE TERENU W związku z planowaną organizacją imprez plenerowych, na terenie opracowania, przewidziano projekt podestu scenicznego z lekkim zadaszeniem oraz utwardzonym kostką typu POLBRUK kostką brukową, projekt budynku sanitarnego w formie kontenerowej wraz z niezbędnymi przyłączami (kanalizacji sanitarnej, wody, przyłącza elektrycznego) układów komunikacyjnych ciągów pieszojezdnych, przebiegu ogrodzenia systemowego, małej architektury, miejsc postojowych z ekokratki trawnikowej oraz szaty roślinnej. Jako zieleń izolacyjną proponuje się ligustr pospolity (wysokość roślin do 2,0 m) oraz zimozielone pnącze- bluszcz pospolity Hedera helix wzdłuż wschodniej oraz zachodniej granicy terenu opracowania. Ponadto zaprojektowano szpaler z cisów pospolitych Taxus baccata Fastigiata osłaniających oraz maskujących kontener i miejsca postojowe dla samochodów. Wszystkie proponowane rośliny są wieloletnie oraz mało wymagające siedliskowo. Niniejsze założenie projektowe zakłada utworzenie prostych kompozycji-nasadzeń, które spełniałyby nie tylko funkcje estetyczne oraz podkreślałyby układ ciągów komunikacyjnych i całej kompozycji. 5

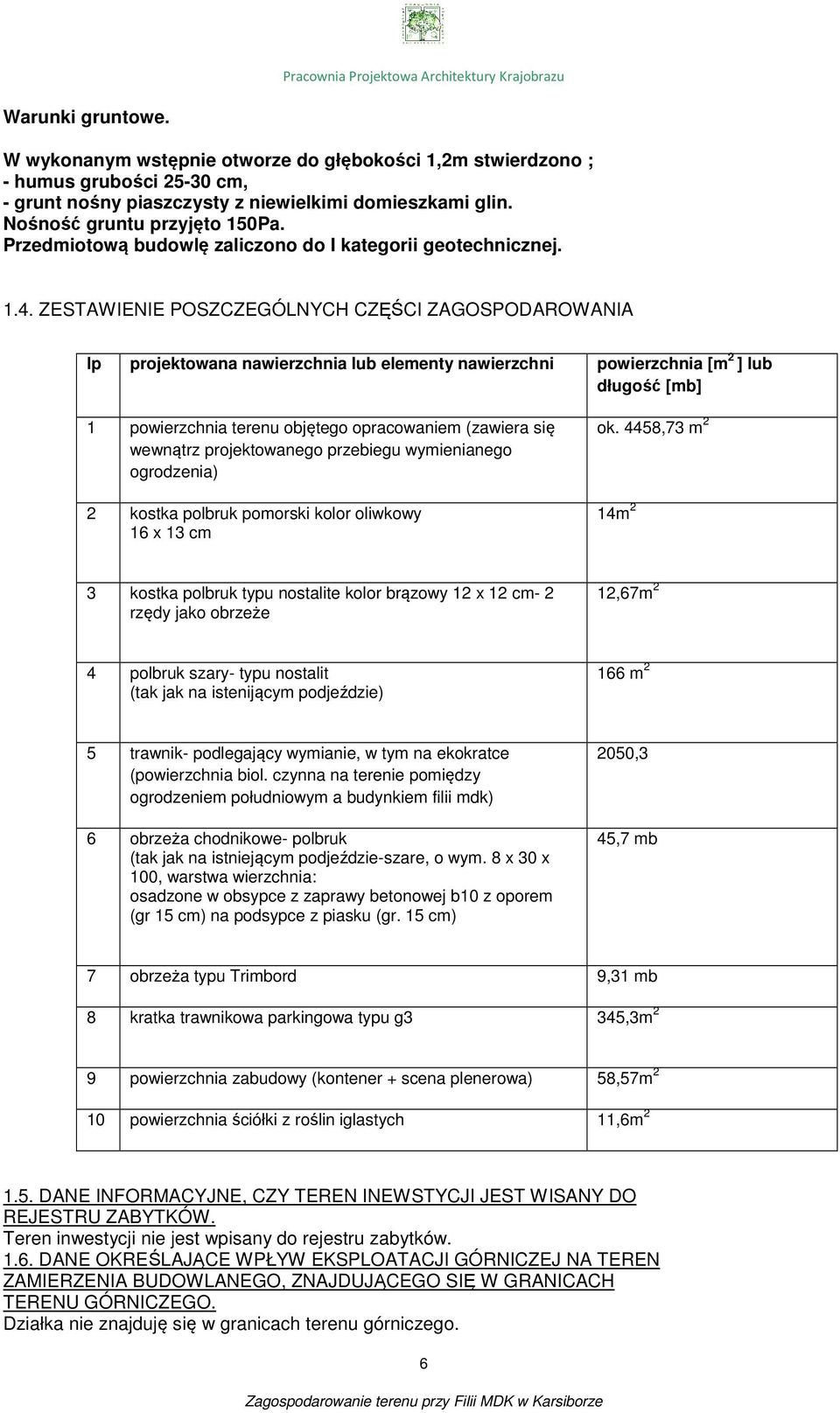

6 Warunki gruntowe. W wykonanym wstępnie otworze do głębokości 1,2m stwierdzono ; - humus grubości cm, - grunt nośny piaszczysty z niewielkimi domieszkami glin. Nośność gruntu przyjęto 150Pa. Przedmiotową budowlę zaliczono do I kategorii geotechnicznej ZESTAWIENIE POSZCZEGÓLNYCH CZĘŚCI ZAGOSPODAROWANIA lp projektowana nawierzchnia lub elementy nawierzchni powierzchnia [m 2 ] lub długość [mb] 1 powierzchnia terenu objętego opracowaniem (zawiera się wewnątrz projektowanego przebiegu wymienianego ogrodzenia) 2 kostka polbruk pomorski kolor oliwkowy 1 x 13 cm ok. 4458,73 m 2 14m 2 3 kostka polbruk typu nostalite kolor brązowy 12 x 12 cm- 2 rzędy jako obrzeże 12,7m 2 4 polbruk szary- typu nostalit (tak jak na istenijącym podjeździe) 1 m 2 5 trawnik- podlegający wymianie, w tym na ekokratce (powierzchnia biol. czynna na terenie pomiędzy ogrodzeniem południowym a budynkiem filii mdk) obrzeża chodnikowe- polbruk (tak jak na istniejącym podjeździe-szare, o wym. 8 x 30 x 100, warstwa wierzchnia: osadzone w obsypce z zaprawy betonowej b10 z oporem (gr 15 cm) na podsypce z piasku (gr. 15 cm) 2050,3 45,7 mb 7 obrzeża typu Trimbord 9,31 mb 8 kratka trawnikowa parkingowa typu g3 345,3m 2 9 powierzchnia zabudowy (kontener + scena plenerowa) 58,57m 2 10 powierzchnia ściółki z roślin iglastych 11,m DANE INFORMACYJNE, CZY TEREN INEWSTYCJI JEST WISANY DO REJESTRU ZABYTKÓW. Teren inwestycji nie jest wpisany do rejestru zabytków. 1.. DANE OKREŚLAJĄCE WPŁYW EKSPLOATACJI GÓRNICZEJ NA TEREN ZAMIERZENIA BUDOWLANEGO, ZNAJDUJĄCEGO SIĘ W GRANICACH TERENU GÓRNICZEGO. Działka nie znajduję się w granicach terenu górniczego.
7 1.7. INFORMACJA I DANE O CHARAKTERZE I CECHACH ISTNIEJĄCYCH I PRZEWIDYWANYCH ZAGROŻEŃ DLA ŚRODOWISKA ORAZ HIGIENY I ZDROWIA UŻYTKOWNIKÓW PROJEKT. BUDYNKU I OTOCZENIA. Uciążliwość projektowanej inwestycji zamknie się w granicach terenu opracowania, a inwestycja nie będzie oddziaływać ponadnormatywnie na tereny sąsiednie. Teren zawiera się w granicach obszaru Natura 2000, jakkolwiek inwentaryzacja przyrodnicza przeprowadzona w lipcu 2012, pozwoliła stwierdzić, iż na terenie opracowania nie zaobserwowano miejsc gniazdowania ptaków, ponadto projekt nie przewiduje wycinki istniejących drzew (2 szt. dębów szypułkowych oraz modrzew europejski), planuje się jedynie wycinkę kilku samosiejek lilaka pospolitego rosnących wzdłuż południowo- zachodniej części istniejącego ogrodzenia- krzewy te nie wymagają pozwolenia na wycinkę, gdyż ich wiek nie przekracza 10 lat; kolidują z projektem zagospodarowania terenu, poza tym nie przedstawiają większych walorów dendrologicznych. Realizacja projektu pozwoli na wprowadzenie uporządkowanego systemu zieleni piętrowej (pnącza, żywopłoty) co korzystnie wpłynie na krajobraz, ponadto tylko nieznacznie zmniejszy powierzchnię biologicznie czynną. Realizacja inwestycji nie wywoła znaczących zmian w środowisku przyrodniczym, nie wpłynie negatywnie na naruszenie powiązań przyrodniczych, nie zakłóci naturalnych obiegów, nie spowoduje naruszenia terenów zieleni i nie wpłynie negatywnie na kształtowanie warunków mikroklimatu. 2. OPIS PROJEKTU BUDOWLANEGO 2.1. WYKAZ ROBÓT: Roboty w zakresie przygotowania terenu pod budowę i roboty ziemne Wznoszenie konstrukcji obiektów /konstrukcje drewniane/ Fundamentowanie Roboty murarskie i murowe Wykonywanie konstrukcji dachowych Kładzenie dachów bitumicznych Roboty w zakresie budowy linii energetycznych (systemów oświetleniowych) Wznoszenie ogrodzeń Roboty w zakresie różnych nawierzchni Budynki modułowe i przenośne Usługi sadzenia roślin oraz utrzymania terenów zielonych 2.2. ROZWIĄZANIA BUDOWLANE CIAG PIESZO- JEZDNY Jako kontynuacja istniejącego ciągu pieszo- jezdnego z polbruku- typ Nostalite- SZER 3,0 m, Nawierzchnia zbudowana następująco: 1- kostka typu Nostalite Polbruk grubości cm, 2- podsypka z piasku- grubość 3-5 cm frakcja do 2 mm, 3- podbudowa o grubości cm, z tłucznia frakcji 30-0 mm, 4- warstwa odsączająca- z piasku frakcji 2 mm, grubość 10 cm w szczelinach suchy piasek- frakcja 1-2 mm MIEJSCA POSTOJOWE Zaprojektowano realizację -ciu miejsc postojowych o wym. 2,5x5,0m oraz jednego miejsca dla osoby niepełnosprawnej. Miejsca postojowe przewidziano w południowej części terenu opracowania, prowadzi do nich nowoprojektowana brama wjazdowa oraz ciąg pieszo- jezdny (kontynuacja istniejącego ciągu) podjazd za istniejącym ogrodzeniem przeznaczonym do rozbiórki oraz miejsca postojowe z EKRATKI TRAWNIKOWEJ zbudowanej następująco: 1- Ekokratka trawnikowa TYPU G3, WYM. 500 x 500 x 30 mm, 2- piasek 50%, gleba żyzna 30%, torf 20%, 3- piasek i humus warstwa 5-7 cm, w proporcjach 40:0, 4- tłuczeń cm frakcji mm, 5- grunt rodzimy- ukształtować spadek 1-1,5% 7
8 GRILLOWISKO I GRILLOWĘDZARNIA WOLNOSTOJĄCA Zbudowany z cegły klinkierowej oraz szamotowej (palenisko), wys. całkowita 2,79 m, szer. całkowita- 3,0m PALENISKO Zaprojektowano miejsce na ognisko- utwardzona nawierzchnia zbudowana następująco: 1- POLBRUK SZARY- TYPU POLBRUK Pomorski KOLOR OLIWKOWY 1 X 13 CM grubości cm, warstwa wierzchnia: 2- podsypka z piasku- grubość 3-5 cm frakcja do 2- mm, 3- podbudowa o grubości cm, z tłucznia frakcji 30-0 mm, 4 - warstwa odsączająca- z piasku frakcji 2 mm, grubość 10 cm w szczelinach suchy piasek- frakcja 1-2 mm Wnętrze paleniska- okrąg o średnicy 1,0 m zaprojektowano z kostki granitowej, gł. min. 0.40m : 1- KOSTKA GRANIT KOLOR SZARY, WYM. 4 x lub7 x 9 cm 2- podsypka z piasku- grubość 3-5 cm frakcja do 2 mm, 3- podbudowa o grubości 15 cm, z tłucznia frakcji 30-0 mm, 4.- warstwa odsączająca- z piasku frakcji 2 mm, grubość5 cm w szczelinach suchy piasek- frakcja 1-2 mm Aby podkreślić kompozycję obrzeża paleniska i grillowisko zaprojektowano z kostki w innym kolorze Nostalite kolor brązowy12 x 12 cm- 2 rzędy. Zamiast kostki granitowej dopuszcza się zastosowanie innego kamienia naturalnego; wokół paleniska należy ułożyć kamienie (aby zapobiec rozdmuchiwaniu popiołu i rozprzestrzenianiu się ognia), jako siedziska zaproponowano pnie drzew PLENEROWA SCENA ZADASZONA Projekt zakłada budowę plenerowej sceny zadaszonej. Zlokalizowano ją w najwyższym punkcie działki, ponadto dobrano optymalny pod względem akustycznym nieprostopadłościenny rzut obiektu. Wiatę zaprojektowano z drewna iglastego klasy K27 wilgotność optymalna 12% zaimpregnowanego lakierobejcą ognioochronną typu FIRESMART w kolorze zbliżonym do koloru desek bangkiraipodestu, W wykonanym wstępnie otworze do głębokości 1,2 m stwierdzono ; - humus grubości 25-30cm, - grunt nośny piaszczysty z niewielkimi domieszkami glin. Nośność gruntu przyjęto 150Pa. Przedmiotową budowlę zaliczono do I kategorii geotechnicznej. słupy konstrukcyjne o przekrojach 20x20cm- z drewna iglastego klasy K27 klejonego warstwowo 20x20cm. Konstrukcja wiaty- krokwiowo- jętkowa, dach dwustpadowy symetryczny. Słupy konstrukcyjne zakotwione w stopach fundamentowych wspornikami słupa do zabetonowania- kształt H blacha stalowa ocynkowana ogniowo o grubości,0 mm, słupy należy zamocować min. 5 cm nad poziomem gruntu. Warunki lokalizacyjne: o Poziom zwierciadła wody gruntowej: poniżej poziomu posadowienia fundamentów, o Głębokość przemarzania gruntu hz=0.8 m, o Obciążenie śniegiem strefa I, obciążenie wiatrem strefa II, o Zaleca się wymianę gruntu pod fundamenty sceny oraz podestu scenicznego na gł. 1,0 m, Fundamenty Wiatę posadowiono na fundamentach stopowych bowiem obciążenia od ciężaru konstrukcji budowli, a także zmienne (śnieg, wiatr) przekazywane są do gruntu 8

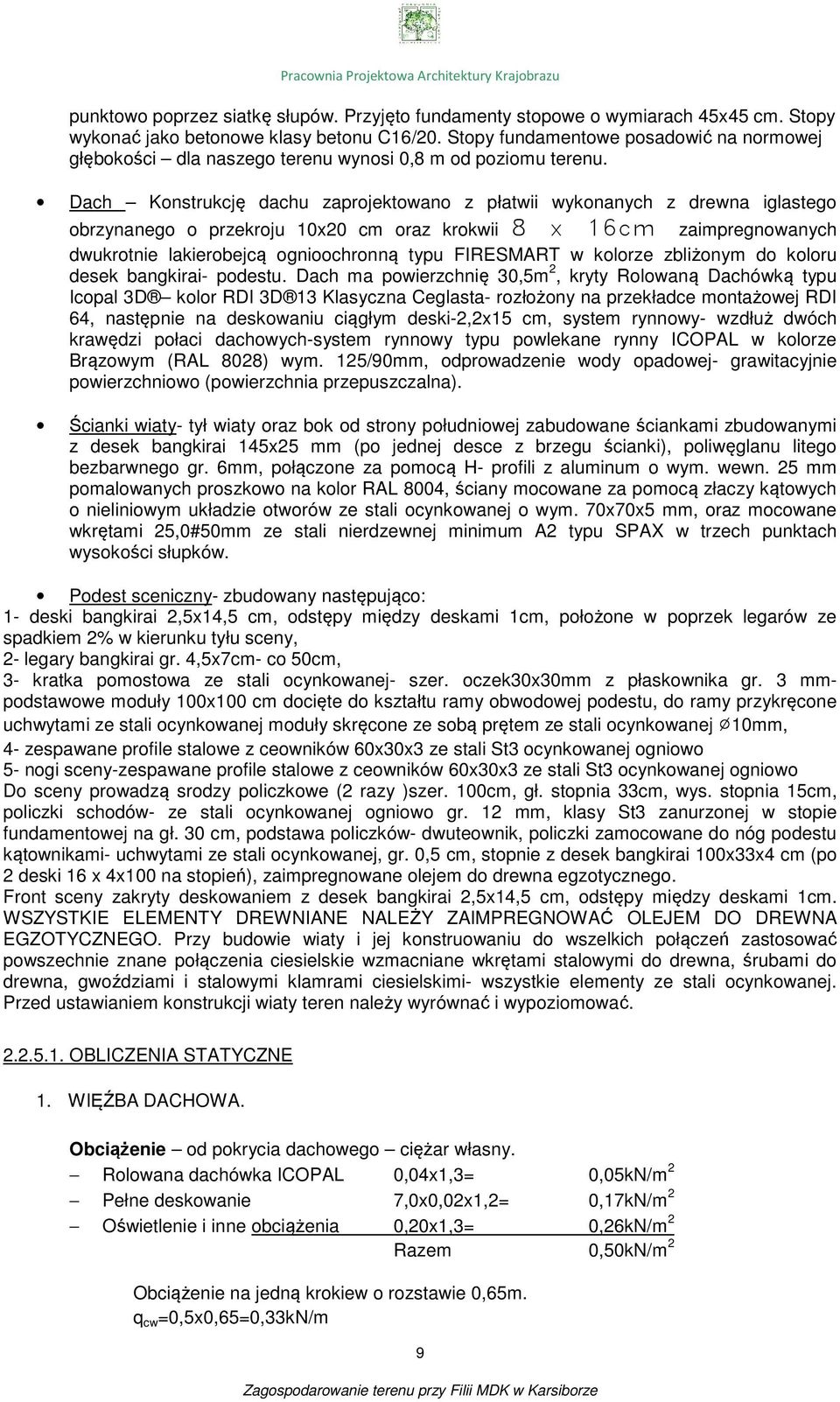

9 punktowo poprzez siatkę słupów. Przyjęto fundamenty stopowe o wymiarach 45x45 cm. Stopy wykonać jako betonowe klasy betonu C1/20. Stopy fundamentowe posadowić na normowej głębokości dla naszego terenu wynosi 0,8 m od poziomu terenu. Dach Konstrukcję dachu zaprojektowano z płatwii wykonanych z drewna iglastego obrzynanego o przekroju 10x20 cm oraz krokwii 8 x 1cm zaimpregnowanych dwukrotnie lakierobejcą ognioochronną typu FIRESMART w kolorze zbliżonym do koloru desek bangkirai- podestu. Dach ma powierzchnię 30,5m 2, kryty Rolowaną Dachówką typu Icopal 3D kolor RDI 3D 13 Klasyczna Ceglasta- rozłożony na przekładce montażowej RDI 4, następnie na deskowaniu ciągłym deski-2,2x15 cm, system rynnowy- wzdłuż dwóch krawędzi połaci dachowych-system rynnowy typu powlekane rynny ICOPAL w kolorze Brązowym (RAL 8028) wym. 125/90mm, odprowadzenie wody opadowej- grawitacyjnie powierzchniowo (powierzchnia przepuszczalna). Ścianki wiaty- tył wiaty oraz bok od strony południowej zabudowane ściankami zbudowanymi z desek bangkirai 145x25 mm (po jednej desce z brzegu ścianki), poliwęglanu litego bezbarwnego gr. mm, połączone za pomocą H- profili z aluminum o wym. wewn. 25 mm pomalowanych proszkowo na kolor RAL 8004, ściany mocowane za pomocą złaczy kątowych o nieliniowym układzie otworów ze stali ocynkowanej o wym. 70x70x5 mm, oraz mocowane wkrętami 25,0#50mm ze stali nierdzewnej minimum A2 typu SPAX w trzech punktach wysokości słupków. Podest sceniczny- zbudowany następująco: 1- deski bangkirai 2,5x14,5 cm, odstępy między deskami 1cm, położone w poprzek legarów ze spadkiem 2% w kierunku tyłu sceny, 2- legary bangkirai gr. 4,5x7cm- co 50cm, 3- kratka pomostowa ze stali ocynkowanej- szer. oczek30x30mm z płaskownika gr. 3 mmpodstawowe moduły 100x100 cm docięte do kształtu ramy obwodowej podestu, do ramy przykręcone uchwytami ze stali ocynkowanej moduły skręcone ze sobą prętem ze stali ocynkowanej 10mm, 4- zespawane profile stalowe z ceowników 0x30x3 ze stali St3 ocynkowanej ogniowo 5- nogi sceny-zespawane profile stalowe z ceowników 0x30x3 ze stali St3 ocynkowanej ogniowo Do sceny prowadzą srodzy policzkowe (2 razy )szer. 100cm, gł. stopnia 33cm, wys. stopnia 15cm, policzki schodów- ze stali ocynkowanej ogniowo gr. 12 mm, klasy St3 zanurzonej w stopie fundamentowej na gł. 30 cm, podstawa policzków- dwuteownik, policzki zamocowane do nóg podestu kątownikami- uchwytami ze stali ocynkowanej, gr. 0,5 cm, stopnie z desek bangkirai 100x33x4 cm (po 2 deski 1 x 4x100 na stopień), zaimpregnowane olejem do drewna egzotycznego. Front sceny zakryty deskowaniem z desek bangkirai 2,5x14,5 cm, odstępy między deskami 1cm. WSZYSTKIE ELEMENTY DREWNIANE NALEŻY ZAIMPREGNOWAĆ OLEJEM DO DREWNA EGZOTYCZNEGO. Przy budowie wiaty i jej konstruowaniu do wszelkich połączeń zastosować powszechnie znane połączenia ciesielskie wzmacniane wkrętami stalowymi do drewna, śrubami do drewna, gwoździami i stalowymi klamrami ciesielskimi- wszystkie elementy ze stali ocynkowanej. Przed ustawianiem konstrukcji wiaty teren należy wyrównać i wypoziomować OBLICZENIA STATYCZNE 1. WIĘŹBA DACHOWA. Obciążenie od pokrycia dachowego ciężar własny. Rolowana dachówka ICOPAL 0,04x1,3= 0,05kN/m 2 Pełne deskowanie 7,0x0,02x1,2= 0,17kN/m 2 Oświetlenie i inne obciążenia 0,20x1,3= 0,2kN/m 2 Obciążenie na jedną krokiew o rozstawie 0,5m. q cw =0,5x0,5=0,33kN/m Razem 0,50kN/m 2 9
10 0, , Pracownia Projektowa Architektury Krajobrazu Obciążenie śniegiem. S=0,70x1,0x1,5=1,05kN/m 2 Obciążenie na jedną krokiew o rozstawie 0,5m. q s =1,05x0,5=0,0,8kN/m Obciążenie wiatrem. p 1 =q k xc e xcxβxγ f =0,55x1,0x0,10x2,2x1,3=0,1kN/m 2 p 2 =q k xc e xcxβxγ f =0,55x1,0(-0,40)2,2x1,3=0,3kN/m 2 Obciążenie na jedną krokiew o rozstawie 0,5m. q w1 =0,1x0,5=0,104kN/m q w2 =0,3x0,5=0,41kN/m NAZWA: Świnoujście 1 WĘZŁY: ,300 0,09 1, ,300 0,248 0,772 0,772 0,002 0,248 3,298 V=1,80 H=8,40 PRĘTY: ,300 0, , , ,248 0,248 3,300 0,772 0,772 3,298 V=1,80 H=8,40 10
11 0, Pracownia Projektowa Architektury Krajobrazu PRZEKROJE PRĘTÓW: ,300 0, , , ,248 0,248 3,300 0,772 0,772 3,298 V=1,80 H=8,40 PRĘTY UKŁADU: Typy prętów: 00 - sztyw.-sztyw.; 01 - sztyw.-przegub; 10 - przegub-sztyw.; 11 - przegub-przegub 22 - cięgno Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój: ,300 1,284 3,541 1,000 4 B 1,0x8, ,248 0,09 0,2 1,000 4 B 1,0x8, ,772 0,300 0,828 1,000 4 B 1,0x8, ,772-0,300 0,828 1,000 4 B 1,0x8, ,250-0,097 0,28 1,000 4 B 1,0x8, ,298-1,283 3,539 1,000 4 B 1,0x8, ,544 0,000 1,544 1,000 3 IIIa 12x ,300 0,000 3,300 1,000 2 B 18,0x10, ,040 0,000 2,040 1,000 2 B 18,0x10, ,300 0,000 3,300 1,000 2 B 18,0x10, ,000-1,284 1,284 1,000 1 R 10x ,002-1,283 1,283 1,000 1 R 10x5 OBCIĄśENIA: 0,80 0,80 0,80 0,800,80 0,330 0,330 0,330 0,104 0,104 0, ,80 0,80 0,80 0,330 0,80 0,80 0,80 0,80 0,104 0,330 0, ,330 0, ,330 OBCIĄśENIA: ([kn],[knm],[kn/m]) Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]: Grupa: A "" Zmienne γf= 1,00 11

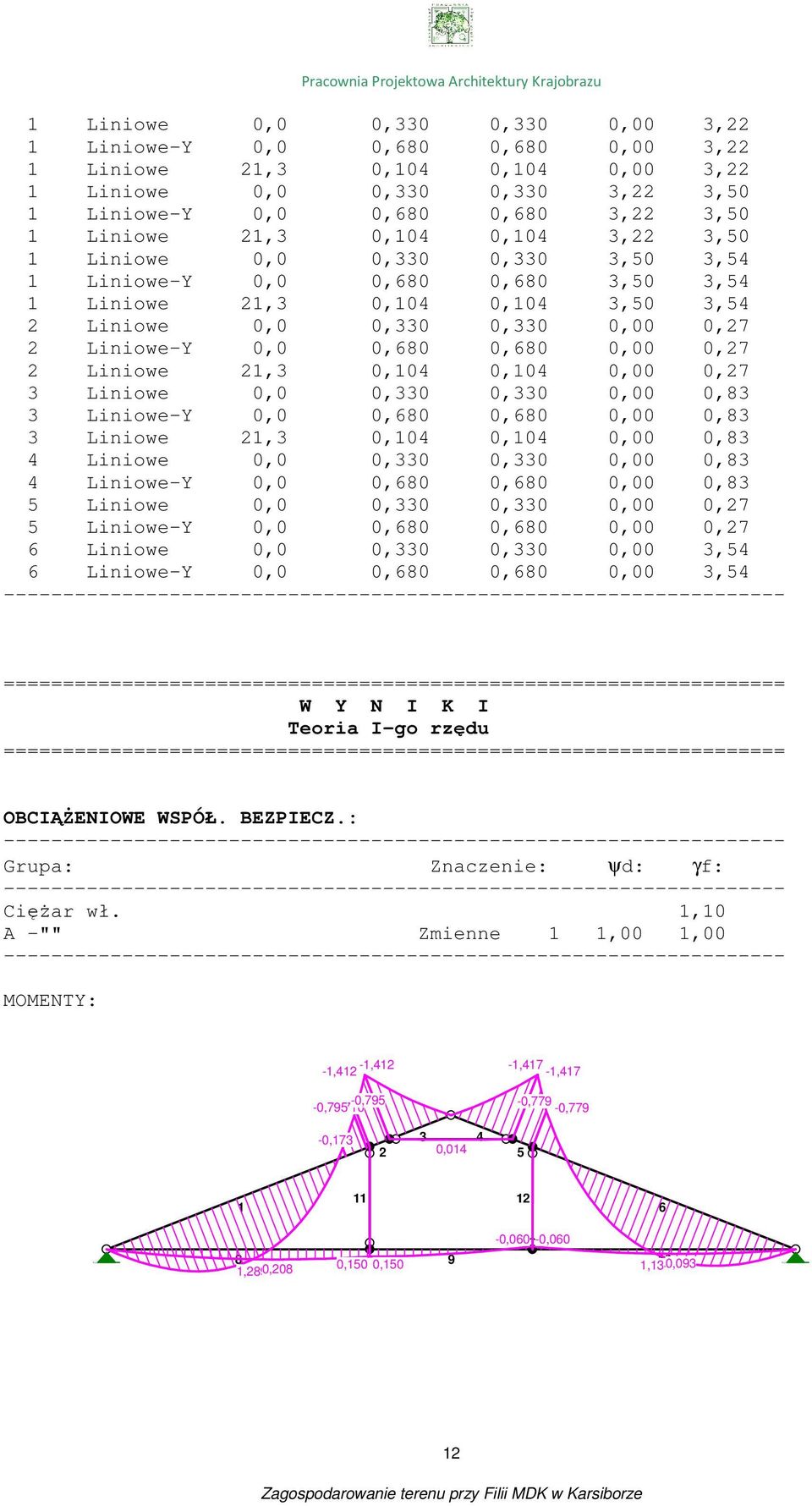

12 1 Liniowe 0,0 0,330 0,330 0,00 3,22 1 Liniowe-Y 0,0 0,80 0,80 0,00 3,22 1 Liniowe 21,3 0,104 0,104 0,00 3,22 1 Liniowe 0,0 0,330 0,330 3,22 3,50 1 Liniowe-Y 0,0 0,80 0,80 3,22 3,50 1 Liniowe 21,3 0,104 0,104 3,22 3,50 1 Liniowe 0,0 0,330 0,330 3,50 3,54 1 Liniowe-Y 0,0 0,80 0,80 3,50 3,54 1 Liniowe 21,3 0,104 0,104 3,50 3,54 2 Liniowe 0,0 0,330 0,330 0,00 0,27 2 Liniowe-Y 0,0 0,80 0,80 0,00 0,27 2 Liniowe 21,3 0,104 0,104 0,00 0,27 3 Liniowe 0,0 0,330 0,330 0,00 0,83 3 Liniowe-Y 0,0 0,80 0,80 0,00 0,83 3 Liniowe 21,3 0,104 0,104 0,00 0,83 4 Liniowe 0,0 0,330 0,330 0,00 0,83 4 Liniowe-Y 0,0 0,80 0,80 0,00 0,83 5 Liniowe 0,0 0,330 0,330 0,00 0,27 5 Liniowe-Y 0,0 0,80 0,80 0,00 0,27 Liniowe 0,0 0,330 0,330 0,00 3,54 Liniowe-Y 0,0 0,80 0,80 0,00 3,54 ================================================================== W Y N I K I Teoria I-go rzędu ================================================================== OBCIĄśENIOWE WSPÓŁ. BEZPIECZ.: Grupa: Znaczenie: ψd: γf: CięŜar wł. 1,10 A -"" Zmienne 1 1,00 1,00 MOMENTY: -1,412-1,412-1,417-1,417-0,795-0,710-0,795-0,779-0,779-0, , ,00-0,00 8 0, ,2890,208 0,150 1,1340,093 12

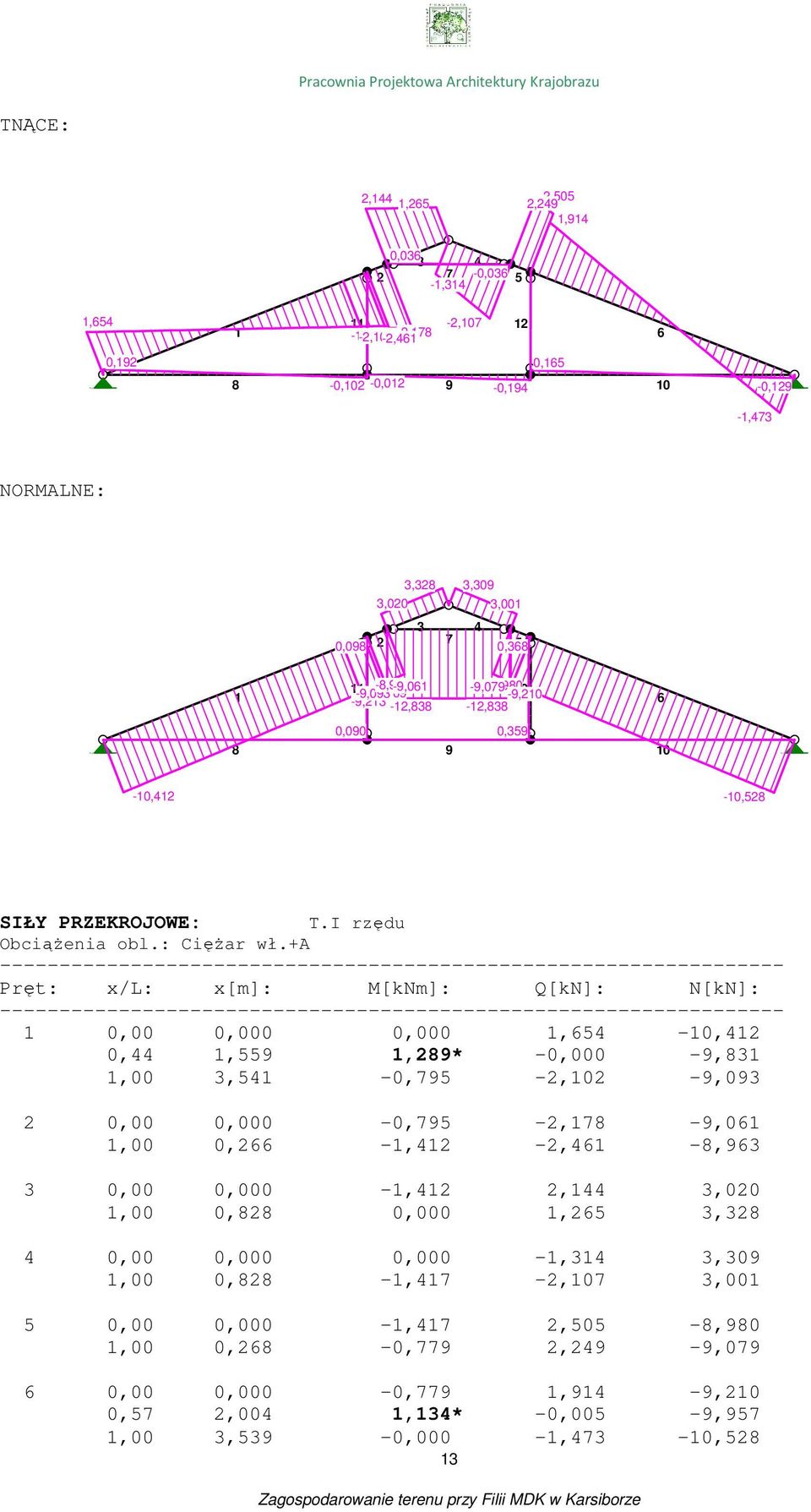

13 TNĄCE: 2,144 1,25 2,505 2,249 1,914 0, ,03 5-1,314 1,54 0, ,72-1,71-2,102-2,059-2,107-2,41-2,178 0,15 8-0,102-0, , ,129-1,473 NORMALNE: 0,098 3, ,328 3, ,001 0, ,93-9, ,109-9,093-9,079-8,980-9,210-9,213-12,838-12,838 0,090 0, ,412-10,528 SIŁY PRZEKROJOWE: T.I rzędu ObciąŜenia obl.: CięŜar wł.+a Pręt: x/l: x[m]: M[kNm]: Q[kN]: N[kN]: 1 0,00 0,000 0,000 1,54-10,412 0,44 1,559 1,289* -0,000-9,831 1,00 3,541-0,795-2,102-9, ,00 0,000-0,795-2,178-9,01 1,00 0,2-1,412-2,41-8,93 3 0,00 0,000-1,412 2,144 3,020 1,00 0,828 0,000 1,25 3, ,00 0,000 0,000-1,314 3,309 1,00 0,828-1,417-2,107 3, ,00 0,000-1,417 2,505-8,980 1,00 0,28-0,779 2,249-9,079 0,00 0,000-0,779 1,914-9,210 0,57 2,004 1,134* -0,005-9,957 1,00 3,539-0,000-1,473-10,528 13
14 7 0,00 0,000 0,000 0,03-12,838 0,51 0,790 0,014* -0,001-12,838 0,49 0,70 0,014* 0,001-12,838 1,00 1,544 0,000-0,03-12, ,00 0,000 0,000 0,192 0,000 0,5 2,153 0,208* 0,001 0,000 1,00 3,300 0,150-0,102 0, ,00 0,000 0,150-0,012 0,000 1,00 2,040-0,00-0,194 0, ,00 0,000-0,00 0,15-0,000 0,57 1,89 0,093* -0,001-0,000 0,5 1,843 0,093* 0,001-0,000 1,00 3,300-0,000-0,129-0, ,00 0,000 0,000 0,000 0,098 1,00 1,284 0,000 0,000 0, ,00 0,000 0,000-0,000 0,38 0,74 0,947-0,000 0,000* 0,31 1,00 1,283 0,000 0,000 0,359 * = Wartości ekstremalne NAPRĘśENIA: NAPRĘśENIA: T.I rzędu ObciąŜenia obl.: CięŜar wł.+a Pręt: x/l: x[m]: SigmaG: SigmaD: SigmaMax/Ro: [MPa] 2 St3S (X,Y,V,W) 11 0,00 0,000 1,252 1,252 0,00* 1,00 1,284 1,141 1,141 0, ,00 0,000 4,79 4,79 0,023* 1,00 1,283 4,59 4,59 0,022 14
15 9 Drewno C14 7 0,00 0,000-1,070-1,070 0,07 0,50 0,772-1,127-1,012 0,081* 1,00 1,544-1,070-1,070 0,07 95 Drewno C27 1 0,00 0,000-0,813-0,813 0,030 0,44 1,559-4,545 3,009 0,18* 1,00 3,541 1,19-3,040 0, ,00 0,000 1,21-3,037 0,112 1,00 0,2 3,43-4,837 0,179* 3 0,00 0,000 4,373-3,901 0,12* 1,00 0,828 0,20 0,20 0, ,00 0,000 0,259 0,259 0,010 1,00 0,828 4,385-3,91 0,12* 5 0,00 0,000 3,449-4,852 0,180* 1,00 0,28 1,574-2,992 0,111 0,00 0,000 1,53-3,002 0,111 0,57 2,004-4,100 2,545 0,152* 1,00 3,539-0,822-0,822 0, ,00 0,000 0,000 0,000 0,000 0,5 2,140-0,385 0,385 0,014* 1,00 3,300-0,278 0,278 0, ,00 0,000-0,278 0,278 0,010* 1,00 2,040 0,111-0,111 0, ,00 0,000 0,111-0,111 0,004 0,5 1,85-0,173 0,173 0,00* 1,00 3,300-0,000-0,000 0,000 * = Wartości ekstremalne REAKCJE PODPOROWE: ,509 5,319 15

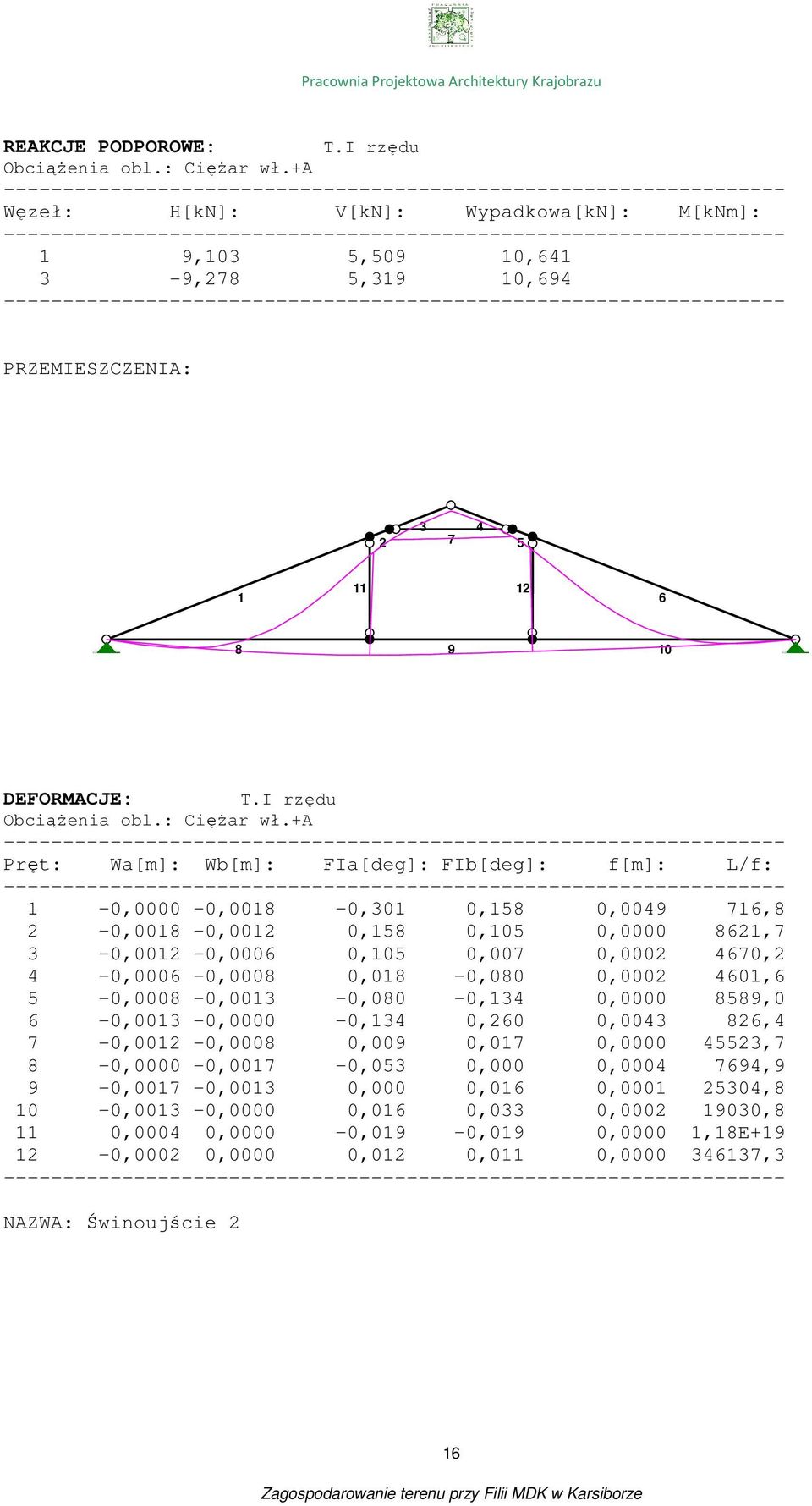

16 REAKCJE PODPOROWE: T.I rzędu ObciąŜenia obl.: CięŜar wł.+a Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]: 1 9,103 5,509 10,41 3-9,278 5,319 10,94 PRZEMIESZCZENIA: DEFORMACJE: T.I rzędu ObciąŜenia obl.: CięŜar wł.+a Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f: 1-0,0000-0,0018-0,301 0,158 0, ,8 2-0,0018-0,0012 0,158 0,105 0, ,7 3-0,0012-0,000 0,105 0,007 0, ,2 4-0,000-0,0008 0,018-0,080 0, , 5-0,0008-0,0013-0,080-0,134 0, ,0-0,0013-0,0000-0,134 0,20 0, ,4 7-0,0012-0,0008 0,009 0,017 0, ,7 8-0,0000-0,0017-0,053 0,000 0, ,9 9-0,0017-0,0013 0,000 0,01 0, ,8 10-0,0013-0,0000 0,01 0,033 0, ,8 11 0,0004 0,0000-0,019-0,019 0,0000 1,18E ,0002 0,0000 0,012 0,011 0, ,3 NAZWA: Świnoujście 2 1
17 WĘZŁY: , , ,280 1,280 2,50 V=3,000 H=5,120 RĘTY: , ,500 1,280 1,280 2,50 V=3,000 H=5,120 17
18 PRZEKROJE PRĘTÓW: , ,500 1,280 1,280 2,50 V=3,000 H=5,120 PRĘTY UKŁADU: Typy prętów: 00 - sztyw.-sztyw.; 01 - sztyw.-przegub; 10 - przegub-sztyw.; 11 - przegub-przegub 22 - cięgno Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój: ,50 0,000 2,50 1,000 3 B 18,0x10, ,50 0,000 2,50 1,000 3 B 18,0x10, ,000 3,000 3,000 1,000 2 B 20,0x20, ,000-3,000 3,000 1,000 2 B 20,0x20, ,000-3,000 3,000 1,000 2 B 20,0x20, ,280 1,500 1,972 1,000 1 R 8x ,280 1,500 1,972 1,000 1 R 8x ,280-1,500 1,972 1,000 1 R 8x ,280-1,500 1,972 1,000 1 R 8x4 18

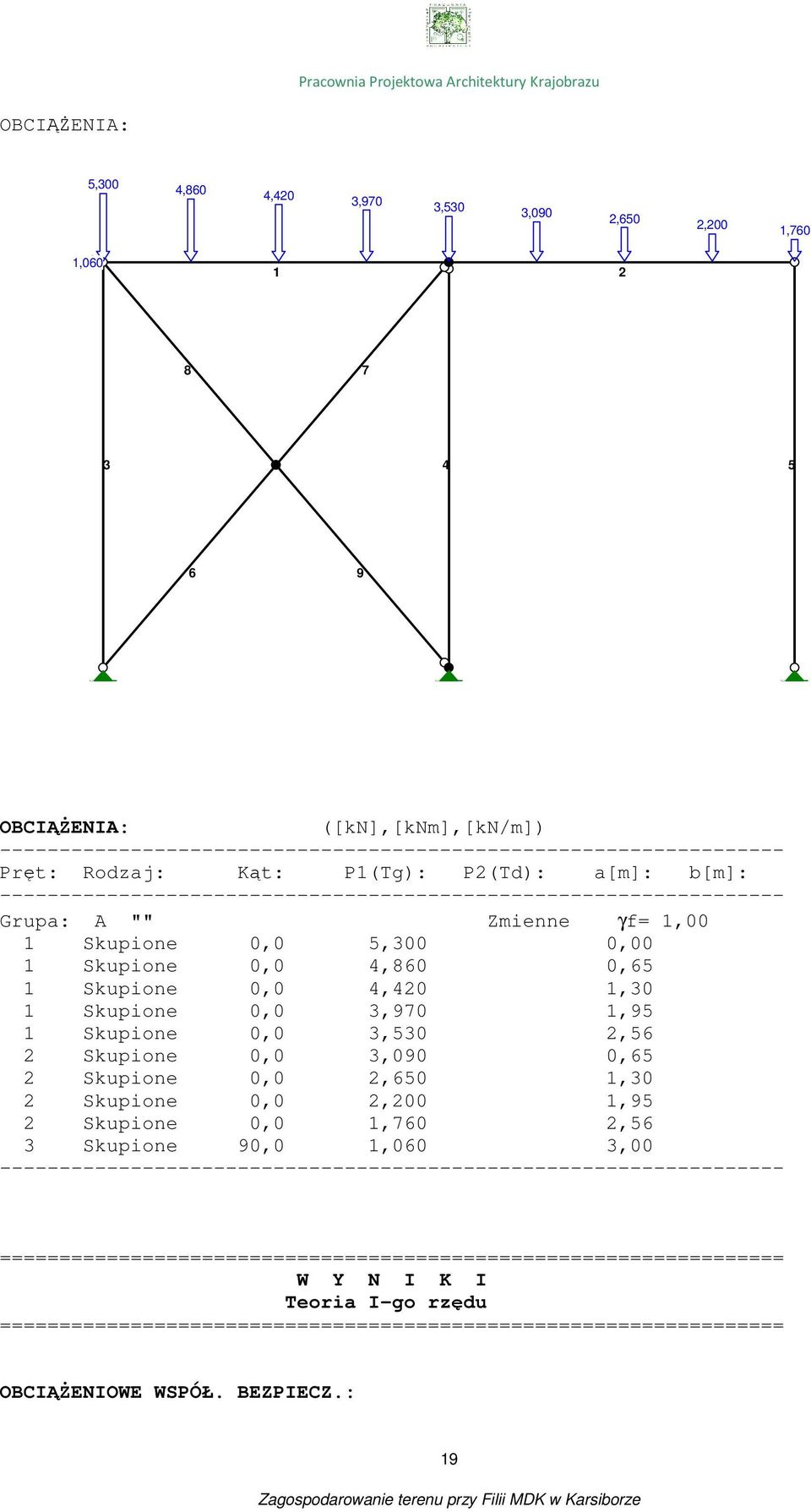

19 OBCIĄśENIA: 5,300 4,80 4,420 3,970 3,530 3,090 2,50 2,200 1,70 1, OBCIĄśENIA: ([kn],[knm],[kn/m]) Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]: Grupa: A "" Zmienne γf= 1,00 1 Skupione 0,0 5,300 0,00 1 Skupione 0,0 4,80 0,5 1 Skupione 0,0 4,420 1,30 1 Skupione 0,0 3,970 1,95 1 Skupione 0,0 3,530 2,5 2 Skupione 0,0 3,090 0,5 2 Skupione 0,0 2,50 1,30 2 Skupione 0,0 2,200 1,95 2 Skupione 0,0 1,70 2,5 3 Skupione 90,0 1,00 3,00 ================================================================== W Y N I K I Teoria I-go rzędu ================================================================== OBCIĄśENIOWE WSPÓŁ. BEZPIECZ.: 19

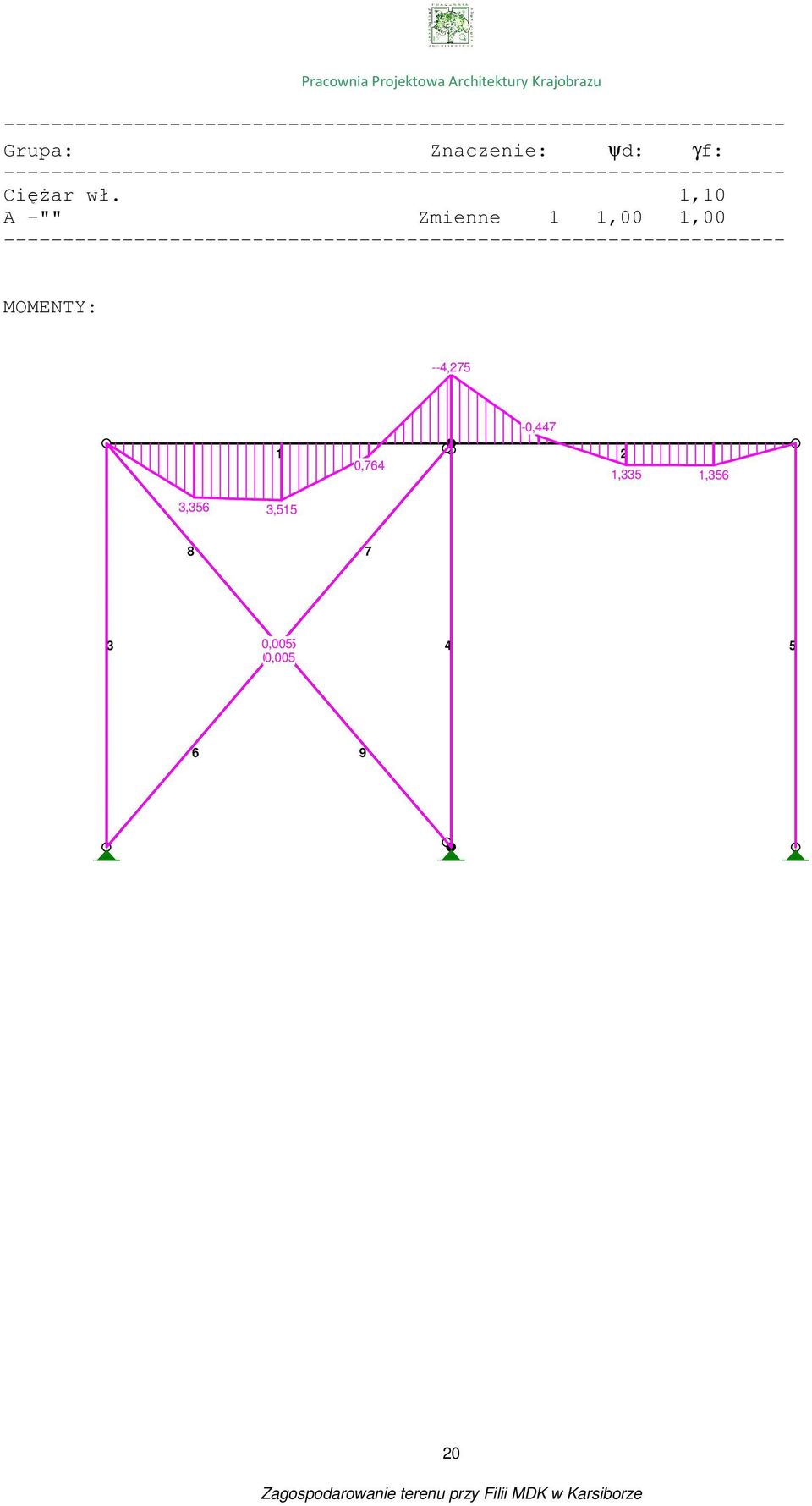

20 Grupa: Znaczenie: ψd: γf: CięŜar wł. 1,10 A -"" Zmienne 1 1,00 1,00 MOMENTY: -4,275 3,35 3,515-0, ,74 1,335 1, , ,
21 TNĄCE: 5,192 5,134 0,00 0,274 0,21 1-0,00 2-4,204-4,22-8,232-8,28 5,918 5,80 2,770 2,712 0,02 0,004-2,19-2, ,00-0,00 21
22 NORMALNE: -0,999 0,34-0,407-9,735-0,407-0, ,407-0,407-18, , ,27-1,00 3 0,27-1, ,21-10,329-1,012-18,814-4,04 SIŁY PRZEKROJOWE: T.I rzędu ObciąŜenia obl.: CięŜar wł.+a Pręt: x/l: x[m]: M[kNm]: Q[kN]: N[kN]: 1 0,00 0,000 0,000 5,192-0,407 0,51 1,300 3,515* -4,204-0,407 0,51 1,300 3,515* 0,21-0,407 1,00 2,50-4,275-8,28-0, ,00 0,000-4,275 5,918 0,000 0,7 1,950 1,35* -2,19 0,000 0,7 1,950 1,35* 0,004 0,000 1,00 2,50 0,000-2,250 0, ,00 0,000 0,000 0,000-10,329 1,00 3,000 0,000 0,000-9, ,00 0,000 0,000-0,000-18,220 1,00 3,000-0,000-0,000-18, ,00 0,000 0,000 0,000-4,010 1,00 3,000 0,000 0,000-4,04 0,00 0,000 0,000 0,00 0,21 1,00 1,972 0,005 0,000 0,27 22
23 7 0,00 0,000 0,005-0,000 0,27 1,00 1,972-0,000-0,00 0,34 8 0,00 0,000 0,000 0,00-0,999 1,00 1,972 0,005-0,000-1,00 9 0,00 0,000 0,005 0,000-1,00 1,00 1,972-0,000-0,00-1,012 * = Wartości ekstremalne NAPRĘśENIA: NAPRĘśENIA: T.I rzędu ObciąŜenia obl.: CięŜar wł.+a Pręt: x/l: x[m]: SigmaG: SigmaD: SigmaMax/Ro: [MPa] 1 St0S 0,00 0,000 12,348 12,348 0,075 1,00 1,972-9, ,453 0,73* 7 0,00 0,000-9, ,453 0,73* 1,00 1,972 12,07 12,07 0,07 8 0,00 0,000-19,880-19,880 0,120 1,00 1, ,985 88,9 0,782* 23
24 9 0,00 0, ,985 88,9 0,782* 1,00 1,972-20,139-20,139 0, Drewno C27 1 0,00 0,000-0,023-0,023 0,001 1,00 2,50 7,893-7,938 0,294* 2 0,00 0,000 7,91-7,91 0,293* 1,00 2,50 0,000 0,000 0, ,00 0,000-0,258-0,258 0,010* 1,00 3,000-0,243-0,243 0, ,00 0,000-0,455-0,455 0,017 1,00 3,000-0,470-0,470 0,017* 5 0,00 0,000-0,100-0,100 0,004 1,00 3,000-0,115-0,115 0,004* REAKCJE PODPOROWE: , ,53 9,81 4,04 REAKCJE PODPOROWE: T.I rzędu ObciąŜenia obl.: CięŜar wł.+a Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]: 4-0,407 9,81 9,89 24
25 5-0,53 19,587 19,598 0,000 4,04 4,04 PRZEMIESZCZENIA: DEFORMACJE: T.I rzędu ObciąŜenia obl.: CięŜar wł.+a Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f: 1-0,0001-0,0001-0,285 0,089 0, ,8 2-0,0001-0,0000 0,089 0,094 0, ,4 3-0,0000-0,0005-0,010-0,010 0,0000 2,77E ,0005-0,0000-0,010-0,010 0,0000,92E ,0005 0,0000-0,010-0,010 0,0000 2,77E+19-0,0000-0, ,017-0,007 0,043 42, 7-0,2155-0,0005-0,007 10,003 0,043 42, 8 0,0004-0, ,015-0,005 0,043 42, 9-0,2151 0,0000-0,005 10,005 0,043 42, NAZWA: Świnoujście 3 25
26 WĘZŁY: ,50 2,50 H=5,120 PRĘTY: 1 2 2,50 2,50 H=5,120 PRZEKROJE PRĘTÓW: ,50 2,50 H=5,120 PRĘTY UKŁADU: Typy prętów: 00 - sztyw.-sztyw.; 01 - sztyw.-przegub; 10 - przegub-sztyw.; 11 - przegub-przegub 22 - cięgno Pręt: Typ: A: B: Lx[m]: Ly[m]: L[m]: Red.EJ: Przekrój: ,50 0,000 2,50 1,000 3 B 14,0x18, ,50 0,000 2,50 1,000 3 B 14,0x18,0 OBCIĄśENIA: 8,700 7,980 7,250,530 5,800 5,080 4,350 3,30 2, OBCIĄśENIA: ([kn],[knm],[kn/m]) Pręt: Rodzaj: Kąt: P1(Tg): P2(Td): a[m]: b[m]: 2
27 Grupa: A "" Zmienne γf= 1,00 1 Skupione 0,0 8,700 0,00 1 Skupione 0,0 7,980 0,5 1 Skupione 0,0 7,250 1,30 1 Skupione 0,0,530 1,95 1 Skupione 0,0 5,800 2,5 2 Skupione 0,0 5,080 0,5 2 Skupione 0,0 4,350 1,30 2 Skupione 0,0 3,30 1,95 2 Skupione 0,0 2,900 2,5 ================================================================== W Y N I K I Teoria I-go rzędu ================================================================== OBCIĄśENIOWE WSPÓŁ. BEZPIECZ.: Grupa: Znaczenie: ψd: γf: CięŜar wł. 1,10 A -"" Zmienne 1 1,00 1,00 MOMENTY: -7,03 5,492 5,744-0, ,231 2,172 2,219 TNĄCE: 8,489 8,408 9,704 9,23 4,543 4,42 0,428 0,347 0,112 0, ,599-3,75 -,903 -,984-13,514-13,590 27
28 NORMALNE: 1 2 SIŁY PRZEKROJOWE: T.I rzędu ObciąŜenia obl.: CięŜar wł.+a Pręt: x/l: x[m]: M[kNm]: Q[kN]: N[kN]: 1 0,00 0,000 0,000 8,489 0,000 0,51 1,300 5,744* -,903 0,000 0,51 1,300 5,744* 0,347 0,000 1,00 2,50-7,03-13,590 0, ,00 0,000-7,03 9,704 0,000 0,7 1,950 2,219* -3,599 0,000 0,7 1,950 2,219* 0,031 0,000 1,00 2,50 0,000-3,75 0,000 * = Wartości ekstremalne NAPRĘśENIA: 1 2 NAPRĘśENIA: T.I rzędu ObciąŜenia obl.: CięŜar wł.+a Pręt: x/l: x[m]: SigmaG: SigmaD: SigmaMax/Ro: [MPa] 95 Drewno C27 1 0,00 0,000 0,000 0,000 0,000 1,00 2,50 11,9-11,9 0,443* 2 0,00 0,000 11,9-11,9 0,443* 1,00 2,50 0,000 0,000 0,000 28
29 REAKCJE PODPOROWE: 1 2 3,575 17,189 REAKCJE PODPOROWE: T.I rzędu ObciąŜenia obl.: CięŜar wł.+a Węzeł: H[kN]: V[kN]: Wypadkowa[kN]: M[kNm]: 1 0,000 17,189 17, ,000 29,094 29, ,000,575,575 PRZEMIESZCZENIA: 1 2 DEFORMACJE: T.I rzędu ObciąŜenia obl.: CięŜar wł.+a Pręt: Wa[m]: Wb[m]: FIa[deg]: FIb[deg]: f[m]: L/f: 1-0,0000 0,0000-0,548 0,172 0, ,5 2-0,0000 0,0000 0,172 0,177 0, , KONTENER SANITARNY- typu 20 MS-S8 Weldon- Budynek kontenerowy prefabrykowany - zwarta jednoprzestrzenna bryła przekryta dachem jednospadowym. Funkcja budynku produkcyjna zaplecze socjalno-sanitarne Filii Nr3 MDK w Karsiborze. Kontener wyposażony w 2 WC z umywalką, 2 natryski z umywalką oraz toaletę z natryskiem i umywalką dla niepełnosprawnych; wymiary całkowite kontenera: zewnętrzne- dł. 90 mm, szer mm, wys mm, wewnętrzne- dł. 35 mm, szer mm, wys. 2500mm, powierzchnia zabudowy: 21,34m 2, kubatura: 59,75m 3. Parametry techniczne kontenera (wg karty technicznej kontenerów typu Weldon): Wymiary (mm) i ciężar (kg) 29
30 typ zewnątrz wewnątrz długość szerokość wysokość długość szerokość wysokość ciężar 20 MS-S PODŁOGA konstrukcja ramy podłogi o rama obwodowa wykonana z profili zamkniętych 120x80x4 (stal S235 JR) o cztery spawane naroża kontenerowe (stal S235 JR) o poprzeczki podłogi wykonane jako ceowniki półzamknięte z blachy gorącowalcowanej o grubości 2 mm izolacja termiczna o wełna mineralna o grubości 100 mm (klasa odporności ogniowej A1) poszycie zewnętrzne o ocynkowana blacha trapezowana T o grubości 0,55 mm podłoga o płyta wiórowa o zwiększonej odporności na wilgoć o grubości mm o wykładzina podłogowa z tworzywa sztucznego o grubości 1,5 2,0 mm (łączenia wykładziny spawane) 2. DACH: konstrukcja ramy dachu o rama obwodowa wykonana z indywidualnych profili giętych na zimno o wysokości 200 mm z blachy o grubości 3 mm (stal S235 JR) o cztery spawane naroża kontenerowe (stal S235 JR) z meteorologicznymi ujściami wody poszycie zewnętrzne o ocynkowana blacha stalowa o grubości 0,55 mm z podwójnym felcem na całej długości kontenera izolacja termiczna o wełna mineralna o grubości 100 mm (klasa odporności ogniowej A1) o folia paraizolacyjna o grubości 0,2 mm obudowa dachu o system kaset wykonanych z blachy lakierowanej grubości 0,75 mm w kolorze RAL 9010 podłączenie CEE o zagłębione w ramie dachowej przedniej ściany 3. SŁUPY NAROŻNE 30
31 o słupy narożne wykonane z giętych na zimno profili stalowych 180x130 z blachy o grubości 4 mm (stal S235 JR) 4. ŚCIANY ZEWNĘTRZNE I WEWNĘTRZNE (grubość ścian 75 mm) o ściany zewnętrzne i wewnętrzne wykonane z płyty warstwowej ze styropianem o grubości 75 mm 5. DRZWI drzwi zewnętrzne o osadzone z prawej lub lewej strony o skrzydło drzwiowe z blachy stalowej lakierowanej w kolorze RAL 9010 z izolacją 40 mm o stalowa ościeżnica z uszczelką gumową o wymiar zewnętrzny: 1005x2080 mm o wymiar wewnętrzny: 900x2000 mm o próg drzwiowy wykonany z blachy aluminiowej grubości 2 mm drzwi wewnętrzne o osadzone z prawej lub lewej strony o skrzydło drzwiowe płycinowe o stalowa ościeżnica bez uszczelki gumowej o wymiar zewnętrzny: 990x200 mm (900); 895x2070 mm (800) o wymiar wewnętrzny: 900x2010 mm (900); 800x2020 mm (800). OKNA o okna z tworzywa sztucznego z oszkleniem izolacyjnym (U=1,00 W/m 2 K) o kolor: biały o okucie umożliwiające uchylanie o wymiary okien (zewnętrzny wymiar ramy okiennej): 55x535 mm 7. INSTALACJE ELEKTRYCZNE dane techniczne o zgłębione podłączenie zewnętrzne CEE poprzez wtyczkę/gniazdo o napięcie 230/400V o 50Hz; 32A o skrzynka rozdzielcza natynkowa jednoszeregowa o wyłącznik różnicowo-prądowy 3-fazowy 40A/0,03A o bezpiecznik B 10A (oświetlenie) o bezpiecznik B 1A (gniazdka) o bezpiecznik B 20A (bojler ) o zestaw gniazdo-wyłącznik 3 fazowy/1a (bojler) o wtyczka 1A (bojler) o gniazda podwójne ze stykiem ochronnym o wyłącznik światła 31
32 o o uziemienie o o Pracownia Projektowa Architektury Krajobrazu oprawy oświetleniowe z lampami jarzeniowymi o mocy 2x3W lub 1x3W oprawy oświetleniowe plafoniera z lampą o mocy 0W przewód uziemiający DY 1x montowany do ramy kontenera za pomocą śruby M10 Fundamenty uziemienie ochronne kontenera przeprowadza kupiec/najemca na miejscu montażu. posadowienie kontenera 3 punkty pod każdą ścianą- płyta drogowa typu JOMB, żelbetowa 100 x 75-12,5 cm, podsypka cem.- piaskowa 1:4-5cm, podbudowa z kruszywa naturalnego stabilizowanego mechanicznie- 30 cm, wymiana gruntu- do głębokości 1,0 m. Projekt przewiduje na 3 ścianach kontenera montaż paneli elewacyjnych typu Beltecto w kolorze zbliżonym do koloru sosny lub z drewna sosnowego impregnowane ciśnieniowo oraz lakierobejcą typu Altax Wax wilgotność zalecana 13%, natomiast na ścianie, do której zostanie zamontowany zlew zewnętrzny- montaż blaszanych paneli elewacyjnych typu "PS" w kolorze "cegła"- RAL 8004, gr. 0,5mm, montowane w pionie. Ponadto do ściany zwróconej w kierunku południowym zostanie zamontowany stół ze zlewem dwukomorowym ze stali nierdzewnej bez półki (TYPU STALGAST), wym. wysokość 850 mm, głębokość 00 mm, szerokość 1100 mm oraz stół przyścienny bez półki 400x00x850 mm skręcany ze stali nierdzewnej bez półki (stalgast), zewnętrzne nogi stolików zakotwione są do gruntu za pomocą wsporników do słupa d-td x50 mm kwadratowych, z blachy stalowej ocynkowanej ogniowo o grubości 2,0 mm - 8 szt., 2 skrajne wsporniki zatopione w stopach fundamentowych z betonu B15; wszystko pod zadaszeniem wykonanym z daszku płaskiego z poliwęglanu w ramie aluminiowej- z odprowadzeniem wody deszczowej, Wypełnienie daszków: płyta z akrylu gr. 4mm (przejrzysta) Profil: aluminium malowane proszkowo na kolor srebrny RAL 900, wym. 120 x 90 cm- 2 szt. Program użytkowy Wykaz pomieszczeń 1.1 WC nr 1 1,08 m WC nr 2 1,15 m przedsionek z umywalką 1,41 m natryski 5,03m WC z natryskiem dla niepełnosprawnych 7,18m 2 RAZEM 15,85 m OGRODZENIE SYSTEMOWE Z JEDNĄ BRAMĄ WJAZDOWĄ- projekt zakłada wymianę ogrodzenia istniejącego oraz montaż ogrodzenia systemowego w kolorze zielonym typu 2D Mobilbau, 190 mb. wysokości 2030mm, oraz przy scenie plenerowej- na dł. 22m- wysokości 2430, całe ogrodzenie należy obsadzić zimozielonym pnączem- bluszczem pospolitym (Hedera helix). Rozstaw słupków- co 2500mm, szerokość bramy wjazdowej- od strony południowej- 4000mm. Pod słupkami należy wylać stopy fundamentowe 25x25cm z betonu B15 na głębokość 80cm ŁAWOSTOŁY PIKNIKOWE Źródło: 32
33 Projekt zakłada ułożenie 10 szt. ławostołów piknikowych z drewna. Źródło: PROJEKT SZATY ROŚLINNEJ Kryteria doboru oraz opis projektowanej szaty roślinnej Jako zieleń izolacyjną proponuje się ligustr pospolity (wysokość roślin do 2,0 m) oraz zimozielone pnącze- bluszcz pospolity Hedera helix wzdłuż wschodniej oraz zachodniej granicy terenu opracowania. Ponadto zaprojektowano szpaler z cisów pospolitych Taxus baccata Fastigiata osłaniających oraz maskujących kontener i miejsca postojowe dla samochodów. Wszystkie proponowane rośliny są wieloletnie oraz mało wymagające siedliskowo. Doboru projektowanych roślin dokonano na podstawie warunków fizjograficznych oraz negatywnego wpływu ruchu kołowego na środowisko Sadzenie krzewów Przewiduje się sadzenie krzewów starszych o wysokości zbliżonej do wymiarów docelowych rośliny (według specyfikacji), z dobrze wykształconą bryłą korzeniową i ładną koroną. W momencie sadzenia wszystkie rośliny w danej sekcji powinny mieć zbliżone wymiary (szczególności w odniesieniu do wysokości i wyglądu części nadziemnych). Materiał roślinny ma spełniać najwyższe wymagania jakościowe i być prowadzonym w trakcie minimum rocznego cyklu produkcyjnego. Wszystkie części rośliny muszą być wolne od szkodników i patogenów oraz pozbawione ran i śladów po świerzych cięciach. Rośliny należy sadzić w dołach o głębokości 50x50x50cm. Doły przed sadzeniem obficie zalać wodą.po wsiąknięciu wody doły do połowy zaprawić mieszanką torfu o odczynie obojętnym, ziemi ogrodniczej i nawozu mineralnego. Proporcje mieszanki: torf/nawóz min./ ziemia: 1/0,25/3, następnie ubić i podlać Pielęgnacja szaty roślinnej W ciągu 2 lat po posadzeniu, rośliny powinny być podlewane szczególnie obficie. Zaprojektowane skupiny krzewów w głębi zieleńców mają charakterystyczne dla każdego gatunku pokroje i nie wymagają formowania. Po ok. dwóch lat od posadzenia należy zacząć zasilanie nawozami. Powierzchnie skupin trzeba odchwaszczać, a co maksymalnie 2 lata uzupełniać ściółkę z kory. Trawniki powinny być strzyżone po osiągnięciu wysokości większej niż 5cm tak, aby nie dopuścić ich do wykłoszenia oraz zasilać odpowiednią mieszanką nawozową i dosiewać trawę w miejscach, gdzie została uszkodzona lub wypadła. 33
34 Wykaz roślinności projektowanej- tab.1. Pracownia Projektowa Architektury Krajobrazu ILOŚĆ SZTUK, Nr NAZWA GATUNKU POLSKA NAZWA GATUNKU ŁACIŃSKA ROZSTAWA, GŁ. SADZENIA FOTO [cm] 1 LIGUSTR POSPOLITY Ligustrum vulgare 177 (co 50 cm), Gł. 30cm 2 CIS POSPOLITY Fastigiata Taxus baccata Fastigigiata 3 (co 70 cm), Gł. 30cm 3 KRZEWUSZKA CUDOWNA Weigela florida Victoria 2 Wg projektu Victoria Gł. 50cm 4 JAŚMINOWIEC WONNY Philadelphus coronarius 2 Wg projektu Gł. 50cm 5 PĘCHERZNICA KALINOLISTNA 'Diabolo' Physpsarpus opulifolius Diabolo 2 Wg projektu Gł. 50cm 427 BLUSZCZ POSPOLITY Hedera helix (co 50 cm), Gł. 30cm Gł.- głębokość sadzenia; przyjmuje się wysokość pojemnika, w którym wyprodukowano roślinę cm Zdjęcia zaczerpnięto z: 34
35 3.CZĘŚĆ GRAFICZNA Rys. nr 1. Projekt wykonawczy zagospodarowania terenu......str. nr 3 Rys. nr 2. PROJEKT ZAGOSPODAROWANIA TERENU- plansza ogólna- skala powiększona.. str. nr 37 Rys. nr 3. Projekt wykonawczy zagospodarowania terenu- skala powiększona...str. nr 38 Rys. nr 4. PROJEKT KONTENERA SANITARNEGO- elewacje.....str. nr 39 Rys. nr 5. PROJEKT KONTENERA SANITARNEGO- rzut przyziemia......str. nr 40 Rys. nr. PROJEKT KONTENERA SANITARNEGO- przekroje- A-A, B-B...str. nr 41 Rys. nr 7. PROJEKT KONTENERA SANITARNEGO- fundamenty....str. nr 42 Rys. nr 8. Projekt sceny plenerowej- elewacja frontowa str. nr 43 Rys. nr 9. Projekt sceny plenerowej- elewacja tylna str. nr 44 Rys. nr 10. Projekt sceny plenerowej- konstrukcja więźby dachowej......str. nr 45 Rys. nr 11. Projekt sceny plenerowej- przekrój- A-A str. nr 4 Rys. nr 12. Projekt sceny plenerowej- przekrój- B-B str. nr 47 Rys. nr 13. Projekt sceny plenerowej- rzut fundamentów str. nr 48 Rys. nr 14. Projekt sceny plenerowej- rzut ramy scenicznej....str. nr 49 Rys. nr 15. Projekt sceny plenerowej- rzut legarów pod podłogą sceny.....str. nr 50 Rys. nr 1. Projekt grillowędzarni wolnostojącej.....str. nr 51 Rys. nr 17. Projekt ścianki wspinaczkowej oraz ścianki- tablicy do rysowania i do gry str. nr 52 35
