TAC Xenta 121-HP Programowalny sterownik dla pomp ciepła

Transkrypt

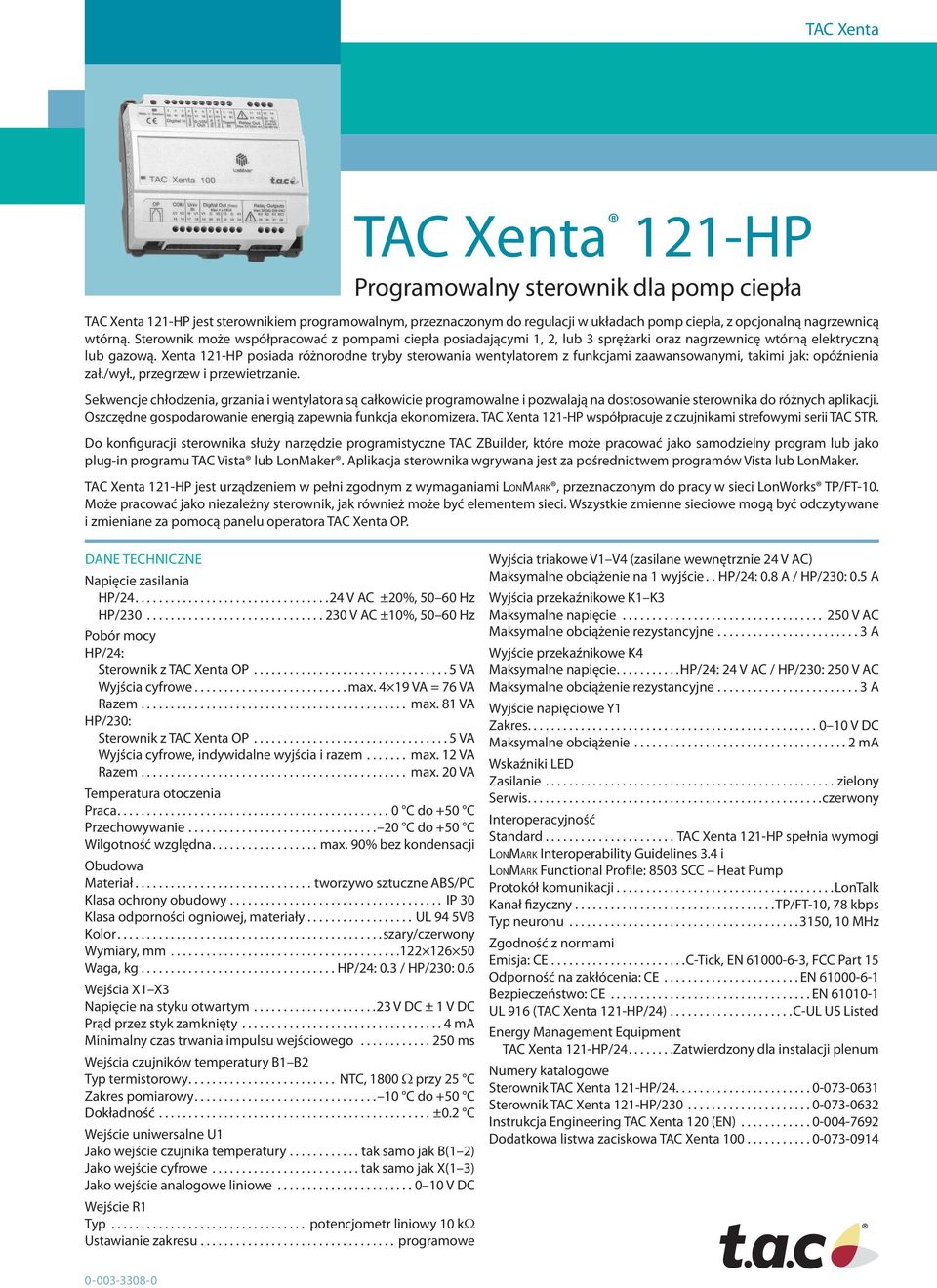

1 TAC Xenta TAC Xenta 121-HP Programowalny sterownik dla pomp ciepła TAC Xenta 121-HP jest sterownikiem programowalnym, przeznaczonym do regulacji w układach pomp ciepła, z opcjonalną nagrzewnicą wtórną. Sterownik może współpracować z pompami ciepła posiadającymi 1, 2, lub 3 sprężarki oraz nagrzewnicę wtórną elektryczną lub gazową. Xenta 121-HP posiada różnorodne tryby sterowania wentylatorem z funkcjami zaawansowanymi, takimi jak: opóźnienia zał./wył., przegrzew i przewietrzanie. Sekwencje chłodzenia, grzania i wentylatora są całkowicie programowalne i pozwalają na dostosowanie sterownika do różnych aplikacji. Oszczędne gospodarowanie energią zapewnia funkcja ekonomizera. TAC Xenta 121-HP współpracuje z czujnikami strefowymi serii TAC STR. Do konfiguracji sterownika służy narzędzie programistyczne TAC ZBuilder, które może pracować jako samodzielny program lub jako plug-in programu TAC Vista lub LonMaker. Aplikacja sterownika wgrywana jest za pośrednictwem programów Vista lub LonMaker. TAC Xenta 121-HP jest urządzeniem w pełni zgodnym z wymaganiami LonMark, przeznaczonym do pracy w sieci LonWorks TP/FT-10. Może pracować jako niezależny sterownik, jak również może być elementem sieci. Wszystkie zmienne sieciowe mogą być odczytywane i zmieniane za pomocą panelu operatora TAC Xenta OP. DANE TECHNICZNE Napięcie zasilania HP/ V AC ±20%, Hz HP/ V AC ±10%, Hz Pobór mocy HP/24: Sterownik z TAC Xenta OP VA Wyjścia cyfrowe max VA = 76 VA Razem max. 81 VA HP/230: Sterownik z TAC Xenta OP VA Wyjścia cyfrowe, indywidalne wyjścia i razem max. 12 VA Razem max. 20 VA Temperatura otoczenia Praca C do +50 C Przechowywanie C do +50 C Wilgotność względna max. 90% bez kondensacji Obudowa Materiał tworzywo sztuczne ABS/PC Klasa ochrony obudowy IP 30 Klasa odporności ogniowej, materiały UL 94 5VB Kolor szary/czerwony Wymiary, mm Waga, kg HP/24: 0.3 / HP/230: 0.6 Wejścia X1 X3 Napięcie na styku otwartym V DC ± 1 V DC Prąd przez styk zamknięty ma Minimalny czas trwania impulsu wejściowego ms Wejścia czujników temperatury B1 B2 Typ termistorowy NTC, 1800 W przy 25 C Zakres pomiarowy C do +50 C Dokładność ±0.2 C Wejście uniwersalne U1 Jako wejście czujnika temperatury tak samo jak B(1 2) Jako wejście cyfrowe tak samo jak X(1 3) Jako wejście analogowe liniowe V DC Wejście R1 Typ potencjometr liniowy 10 kw Ustawianie zakresu programowe Wyjścia triakowe V1 V4 (zasilane wewnętrznie 24 V AC) Maksymalne obciążenie na 1 wyjście.. HP/24: 0.8 A / HP/230: 0.5 A Wyjścia przekaźnikowe K1 K3 Maksymalne napięcie V AC Maksymalne obciążenie rezystancyjne A Wyjście przekaźnikowe K4 Maksymalne napięcie hp/24: 24 V AC / HP/230: 250 V AC Maksymalne obciążenie rezystancyjne A Wyjście napięciowe Y1 Zakres V DC Maksymalne obciążenie ma Wskaźniki LED Zasilanie zielony Serwis czerwony Interoperacyjność Standard TAC Xenta 121-HP spełnia wymogi LonMark Interoperability Guidelines 3.4 i LonMark Functional Profile: 8503 SCC Heat Pump Protokół komunikacji lontalk Kanał fizyczny tp/ft-10, 78 kbps Typ neuronu , 10 MHz Zgodność z normami Emisja: CE C-Tick, EN , FCC Part 15 Odporność na zakłócenia: CE EN Bezpieczeństwo: CE EN UL 916 (TAC Xenta 121-HP/24) C-UL US Listed Energy Management Equipment TAC Xenta 121-HP/ Zatwierdzony dla instalacji plenum Numery katalogowe Sterownik TAC Xenta 121-HP/ Sterownik TAC Xenta 121-HP/ Instrukcja Engineering TAC Xenta 120 (EN) Dodatkowa listwa zaciskowa TAC Xenta

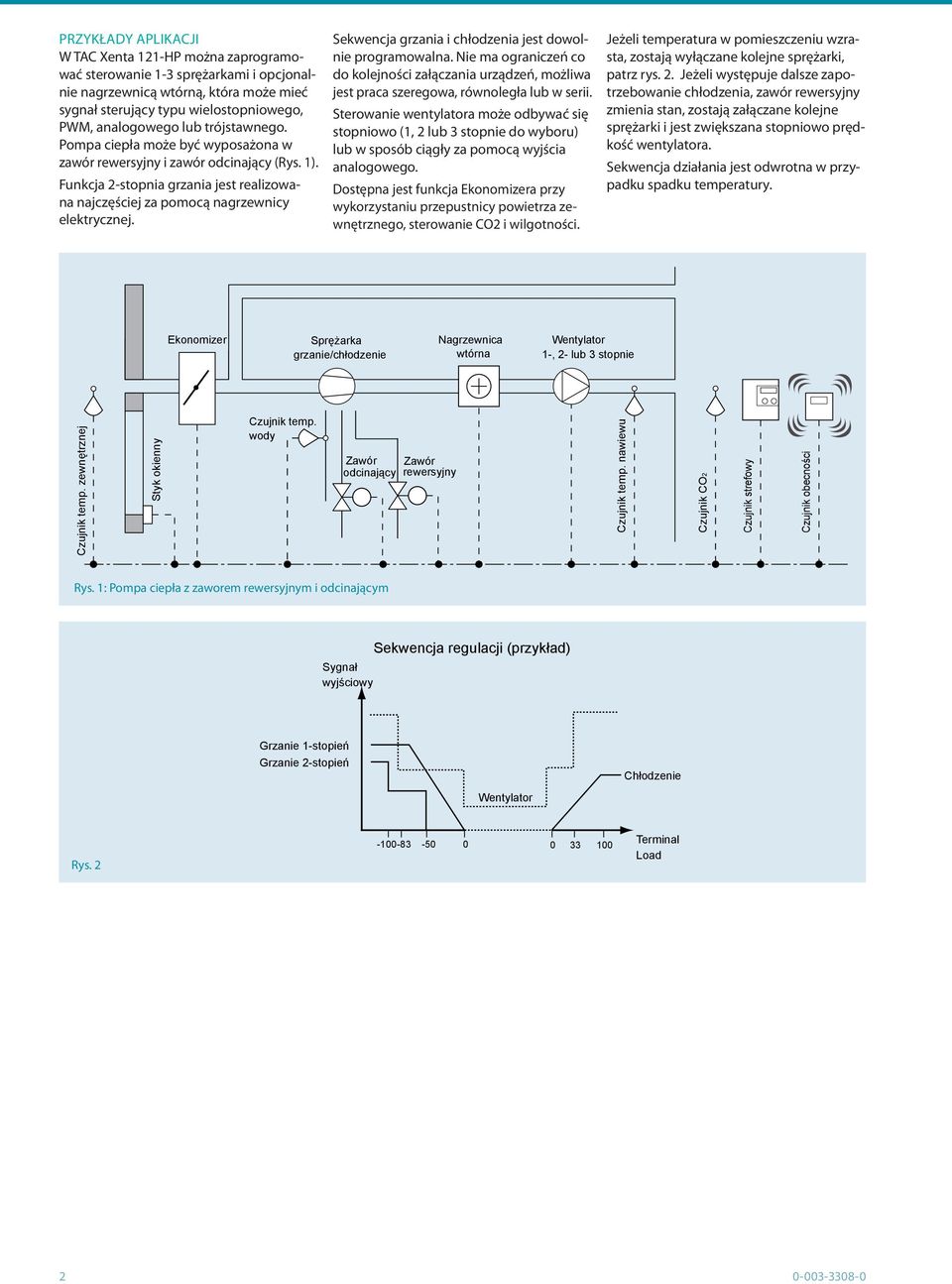

2 przykłady aplikacji W TAC Xenta 121-HP można zaprogramować sterowanie 1-3 sprężarkami i opcjonalnie nagrzewnicą wtórną, która może mieć sygnał sterujący typu wielostopniowego, PWM, analogowego lub trójstawnego. Pompa ciepła może być wyposażona w zawór rewersyjny i zawór odcinający (Rys. 1). Funkcja 2-stopnia grzania jest realizowana najczęściej za pomocą nagrzewnicy elektrycznej. Sekwencja grzania i chłodzenia jest dowolnie programowalna. Nie ma ograniczeń co do kolejności załączania urządzeń, możliwa jest praca szeregowa, równoległa lub w serii. Sterowanie wentylatora może odbywać się stopniowo (1, 2 lub 3 stopnie do wyboru) lub w sposób ciągły za pomocą wyjścia analogowego. Dostępna jest funkcja Ekonomizera przy wykorzystaniu przepustnicy powietrza zewnętrznego, sterowanie CO2 i wilgotności. Jeżeli temperatura w pomieszczeniu wzrasta, zostają wyłączane kolejne sprężarki, patrz rys. 2. Jeżeli występuje dalsze zapotrzebowanie chłodzenia, zawór rewersyjny zmienia stan, zostają załączane kolejne sprężarki i jest zwiększana stopniowo prędkość wentylatora. Sekwencja działania jest odwrotna w przypadku spadku temperatury. Ekonomizer Sprężarka grzanie/chłodzenie Nagrzewnica wtórna Wentylator 1-, 2- lub 3 stopnie Czujnik temp. zewnętrznej Styk okienny Czujnik temp. wody Zawór odcinający Zawór rewersyjny Czujnik temp. nawiewu Czujnik CO2 Czujnik strefowy Czujnik obecności Rys. 1: Pompa ciepła z zaworem rewersyjnym i odcinającym Sygnał wyjściowy Sekwencja regulacji (przykład) Grzanie 1-stopień Grzanie 2-stopień Chłodzenie Wentylator Rys Terminal Load 2

3 OPCJE STEROWANia Dostępne opcje regulacji: Wielostopniowa: sterowanie maks. trzema sprężarkami za pomocą 1-3 wyjść cyfrowych. Szczególnym przypadkiem jest regulacja 1-stopniowa zał./wył. Dla każdego ze stopni można zdefiniować przy jakim wysterowaniu ma się załączyć. Inne parametry konfiguracyjne: histereza, minimalny czas pracy i minimalny czas między załączeniem kolejnych stopni. Stan niższego stopnia po załączeniu wyższego można skonfigurować tak aby sie wyłączał lub był dalej aktywny. Aby zapewnić równomierne zużycie sprężarek poszczególne stopnie mogą się załączać cyklicznie. Poniższe opcje są przeznaczone dla 2 stopnia grzania, ale mogą być stosowane dla 1 stopnia grzania: Analogowy, 0 10V Trójstawny (3-punktowy) PWM (modulowana szerokość impulsu) Sterowanie jednym sygnałem cyfrowym przez załączanie w zmiennych okresach czasu. Ogólne Dla każdego z trybów regulacji można zastosować szeroką gamę ustawień, np. skalowanie, limity wartości, histereza, opóźnienia itd. Sterowanie urządzeniami wykonawczymi może odbywać się za pomocą fizycznych wyjść sterownika lub za pomocą zmiennych sieciowych dla urządzeń podłączonych do wspólnej sieci LON. Dostępne wejścia i wyjścia I/O 3 wejścia cyfrowe (X) 2 wejścia temperaturowe (B) NTC 1.8 kw 1 wejście uniwersalne (U), temperaturowe lub cyfrowe 1 wejście potencjometra liniowego (R) 10 kw 4 wyjścia triakowe (V): siłowniki zaworów lub inne urządzenia 4 wyjścia przekaźnikowe (K): wentylator lub inne urządzenia 1 wyjście analogowe, 0-10 V (Y) lub LED instalacja Sterownik TAC Xenta 121 może być montowany na szynie DIN lub bezpośrednio na ścianie za pomocą wkrętów. Długości przewodów Przewody komunikacyjne: szczegółowe informacje znajdują się w instrukcji TAC Xenta Network Guide, nr katalogowy opcje konfiguracji Za pomocą programu konfiguracyjnego TAC ZBuilder można wybrać różne opcje konfiguracji TAC Xenta 121-HP: Czujnik temperatury pomieszczenia (z modułu ściennego) i czujnik tempe-ratury zewnętrznej Czujnik temperatury nawiewanej Czujnik temperatury wody Korekta temperatury zadanej Przepustnica powietrza zewnętrznego (funkcja Ekonomizera) Czujniki wilgotności względnej, w pomieszczeniu i zewnętrzej Czujnik CO 2 Przycisk obejścia (Bypass) lub On/Off Skalowanie zakresu dla pokrętła korekty temperatury zadanej Czujnik obecności Status wentylatora Styk okienny Zabezpieczenie przed zamrożeniem Wyjście alarmowe Do lokalnego odczytu zmiennych nvi i nvo można zastosować panel TAC Xenta OP. Ze względu na bardzo wiele możliwości konfiguracji nie należy stosować panela do zmian w konfiguracji TAC Xenta 121. inne funkcje Tryby Wyjątków Fynkcja Trybów Wyjątków służy do definiowania sposobu działania sterownika w nietypowych lub specjalnych przypadkach. Przykłady zastosowania tych trybów: styk okienny, zabezpieczenie przed zamrożeniem, poranny przegrzew. Dostępnych jest maksymalnie 8 niezależnych trybów wyjątków. Każdy z trybów posiada swoje predefiniowane statusy pracy dla nagrzewnic, chłodnicy, status pracy i prędkości wentylatora oraz przepustnicy powietrza zewnętrzego. Do trybu wyjątku można przypisać wyjście cyfrowe, które będzie zmieniało stan po jego wystąpieniu. Każdy z 8 wyjątków ma swoją sygnalizację wystąpienia w zmiennej nvosystemstatus. Po zaniknięciu przyczyny inicjującej tryb wyjątku, sterownik może przejść bezpośrednio do trybu normalnej regulacji lub z uprzednio zdefiniowanym opóźnieniem. Przykłady zastosowań dla trybów wyjątków: Styk okienny Czujnik dymu Zabezpieczenie przed zamrożeniem Resynchronizacja Wszystkie wyjścia skonfigurowane jako trójstawne posiadają funkcję resynchronizacji z interwałem 18 h. Funkcja resynchronizacji może być też aktywowana za pomocą zmiennej sieciowej nvidoresync i odbywa się zawsze w kierunku pozycji zamkniętej. Tryb forsowania Aby ułatwić testowanie i rozruch instalacji, TAC Xenta 121 posiada możliowść forsowania wyjść fizycznych. Za pomocą zmiennych sieciowych SNVT użytkownik może dowolnie wymuszać stany wyjść z pominięciem wykonywanego przez sterownik algorytmu. Przez forsowanie temperatury pomieszczenia można sprawdzać pracę sekwencji regulacji. Wolne wejścia i wyjścia cyfrowe Niewykorzystane wyjścia cyfrowe sterownika mogą być wysterowywane przez inne urządzenia LON za pomocą zmiennych wejściowych SNVT. Niektóre niewykorzystane wejścia posiadaja tą samą funkcjonalność, z pomocą zmiennych wyjściowych SNVT. Ze względu na ograniczenie liczby zmiennych SNVT w sterowniku, nie wszystkie wejścia i wyjścia cyfrowe posiadają bliźniacze zmienne SNVT. To samo dotyczy wejść i wyjść analogowych. Elastyczna konfiguracja Za pomocą prostego w obsłudze narzędzia TAC ZBuilder można dostosować TAC Xenta 121 do praktycznie każdego układu regulacji. Więcej informacji na temat narzędzia TAC ZBuilder znajduje się w karcie katalogowej nr

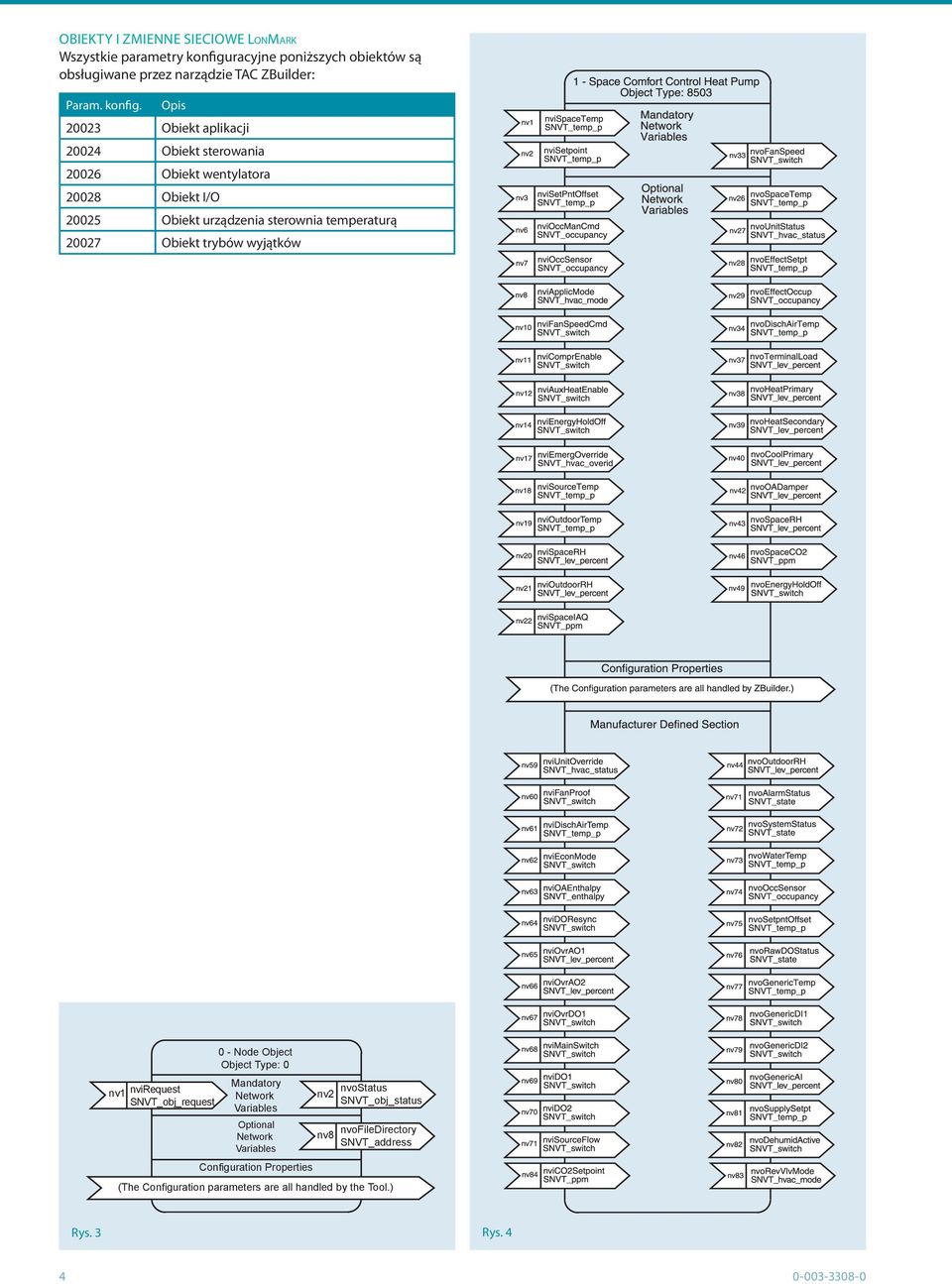

4 Obiekty i zmienne sieciowe LonMark Wszystkie parametry konfiguracyjne poniższych obiektów są obsługiwane przez narządzie TAC ZBuilder: Param. konfig. Opis Obiekt aplikacji Obiekt sterowania Obiekt wentylatora Obiekt I/O Obiekt urządzenia sterownia temperaturą Obiekt trybów wyjątków nv1 nvirequest SNVT_obj_request 0 - Node Object Object Type: 0 Mandatory Network Variables Optional Network Variables Configuration Properties nv2 nv8 nvostatus SNVT_obj_status nvofiledirectory SNVT_address (The Configuration parameters are all handled by the Tool.) Rys. 3 Rys. 4 4

5 połączenia elektryczne Nr. Nazwa Opis 1 X2 Wejście cyfrowe 2 M Masa pomiarowa 3 X3 Wejście cyfrowe 4 B2 Wejście czujnika temperatury 5 Y1 Wyjście analogowe 6 M Masa pomiarowa 7 X1 Wejście cyfrowe 8 R1 Wejście - korekta wartości zadanej 9 M Masa pomiarowa 10 B1 Wejście czujnika temperatury 11 K4 Wyjście przekaźnikowe 4 12 KC2 Wspólny dla K4 13 G0 lub N Patrz G lub L Zasilanie HP/24: 24 V AC Zasilanie sieciowe HP/230: 230V AC Nr. Nazwa Opis 15 C1 Podłączenie sieci TP/FT C2 Podłączenie sieci TP/FT M Masa pomiarowa 18 U1 Wejście czujnik temp./cyfrowe/analogowe 19 V1 Wyjście, Triak 24 V AC 20 G 24 V AC (L) wyjście dla V1 i V2 21 V2 Wyjście, Triak 24 V AC 22 V3 Wyjście, Triak 24 V AC 23 G 24 V AC (L) wyjście dla V3 i V4 24 V4 Wyjście, Triak 24 V AC 25 K3 Wyjście przekaźnikowe 3 26 K2 Wyjście przekaźnikowe 2 27 K1 Wyjście przekaźnikowe 1 28 KC1 Wspólny dla K1-K3 OP Podłączenie panela operatora TAC Xenta OP, gniazdo RJ-10 wymiary Rys. 5 pomieszczeniowe czujniki strefowe Seria czujników strefowych STR została zaprojektowana dla obiektów użyteczności publicznej takich jak budynki biurowe, hotele, szpitale, szkoły i centra handlowe. W tabeli znajdują się typy czujników strefowych współpracujących z TAC Xenta 121-HP. Typ Czujnik temp. Wskaźnik trybu pr. Korekta wart. zad. Przycisk obejścia Sterow. prędkości wentylat. Podświetlenie Wymaga konfig. SNVT STR100 X STR101 X X STR102 X X X STR103 X X X STR104 X X X X STR106 X X X X X* STR107 X X X X X** STR150 X X X X X*** STR350 X X X X X*** X STR351 X X X X X*** X X nr katalogowe STR STR100-W (Biały) STR STR STR STR STR STR STR Moduły LON STR STR * STR106 Prędkości wentylatora: Auto-0-I-II-III ** STR107 Prędkości wentylatora: Auto-Off-On *** STR150, 350/351 Prędkości wentylatora: konfigurowalne 5

6 Copyright 2006, TAC All brand names, trademarks and registered trademarks are the property of their respective owners. Information contained within this document is subject to change without notice. All rights reserved. TAC Sp. z o.o. ul. Stefana Batorego Gdynia tel: fax:
