Rzeszów, ul. Słowackiego 20, tel fax KATALOG

Wielkość: px
Rozpocząć pokaz od strony:

Download "35-060 Rzeszów, ul. Słowackiego 20, tel. +48 17 864-05-30 http:\\ www.elektromontaz.com.pl fax +48 17 853-67-60 KATALOG"

Transkrypt

1 Rzeszów, ul. Słowackiego 20, tel fax KATALOG WYROBÓW Rzeszów, Lipiec 2008

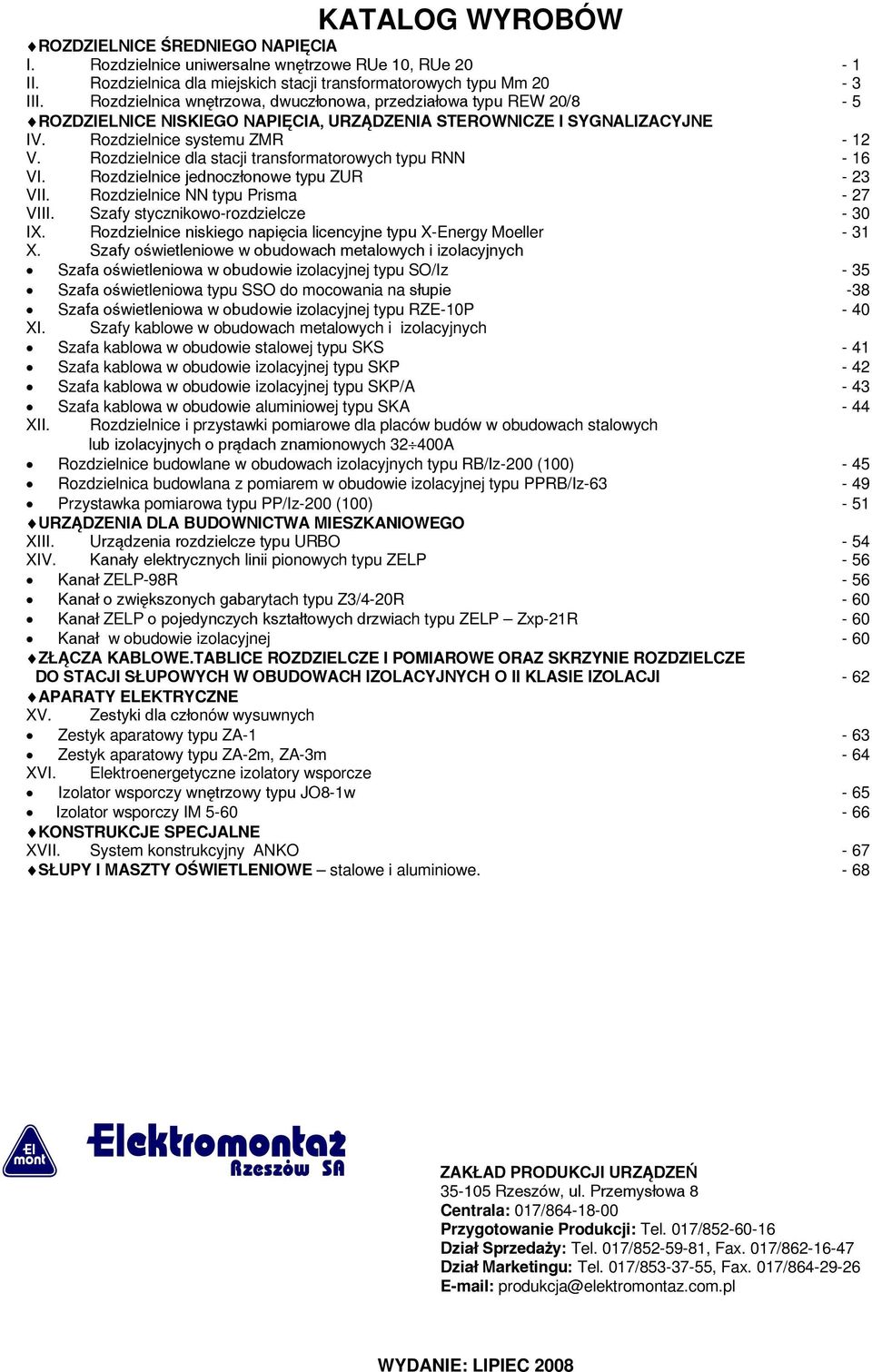

2 KATALOG WYROBÓW ROZDZIELNICE ŚREDNIEGO NAPIĘCIA I. Rozdzielnice uniwersalne wnętrzowe RUe 10, RUe 20-1 II. Rozdzielnica dla miejskich stacji transformatorowych typu Mm 20-3 III. Rozdzielnica wnętrzowa, dwuczłonowa, przedziałowa typu REW 20/8-5 ROZDZIELNICE NISKIEGO NAPIĘCIA, URZĄDZENIA STEROWNICZE I SYGNALIZACYJNE IV. Rozdzielnice systemu ZMR - 12 V. Rozdzielnice dla stacji transformatorowych typu RNN - 16 VI. Rozdzielnice jednoczłonowe typu ZUR - 23 VII. Rozdzielnice NN typu Prisma - 27 VIII. Szafy stycznikowo-rozdzielcze - 30 IX. Rozdzielnice niskiego napięcia licencyjne typu X-Energy Moeller - 31 X. Szafy oświetleniowe w obudowach metalowych i izolacyjnych Szafa oświetleniowa w obudowie izolacyjnej typu SO/Iz - 35 Szafa oświetleniowa typu SSO do mocowania na słupie -38 Szafa oświetleniowa w obudowie izolacyjnej typu RZE-10P - 40 XI. Szafy kablowe w obudowach metalowych i izolacyjnych Szafa kablowa w obudowie stalowej typu SKS - 41 Szafa kablowa w obudowie izolacyjnej typu SKP - 42 Szafa kablowa w obudowie izolacyjnej typu SKP/A - 43 Szafa kablowa w obudowie aluminiowej typu SKA - 44 XII. Rozdzielnice i przystawki pomiarowe dla placów budów w obudowach stalowych lub izolacyjnych o prądach znamionowych A Rozdzielnice budowlane w obudowach izolacyjnych typu RB/Iz-200 (100) - 45 Rozdzielnica budowlana z pomiarem w obudowie izolacyjnej typu PPRB/Iz Przystawka pomiarowa typu PP/Iz-200 (100) - 51 URZĄDZENIA DLA BUDOWNICTWA MIESZKANIOWEGO XIII. Urządzenia rozdzielcze typu URBO - 54 XIV. Kanały elektrycznych linii pionowych typu ZELP - 56 Kanał ZELP-98R - 56 Kanał o zwiększonych gabarytach typu Z3/4-20R - 60 Kanał ZELP o pojedynczych kształtowych drzwiach typu ZELP Zxp-21R - 60 Kanał w obudowie izolacyjnej - 60 ZŁĄCZA KABLOWE.TABLICE ROZDZIELCZE I POMIAROWE ORAZ SKRZYNIE ROZDZIELCZE DO STACJI SŁUPOWYCH W OBUDOWACH IZOLACYJNYCH O II KLASIE IZOLACJI - 62 APARATY ELEKTRYCZNE XV. Zestyki dla członów wysuwnych Zestyk aparatowy typu ZA-1-63 Zestyk aparatowy typu ZA-2m, ZA-3m - 64 XVI. Elektroenergetyczne izolatory wsporcze Izolator wsporczy wnętrzowy typu JO8-1w - 65 Izolator wsporczy IM KONSTRUKCJE SPECJALNE XVII. System konstrukcyjny ANKO - 67 SŁUPY I MASZTY OŚWIETLENIOWE stalowe i aluminiowe ZAKŁAD PRODUKCJI URZĄDZEŃ Rzeszów, ul. Przemysłowa 8 Centrala: 017/ Przygotowanie Produkcji: Tel. 017/ Dział Sprzedaży: Tel. 017/ , Fax. 017/ Dział Marketingu: Tel. 017/ , Fax. 017/ produkcja@elektromontaz.com.pl WYDANIE: LIPIEC 2008

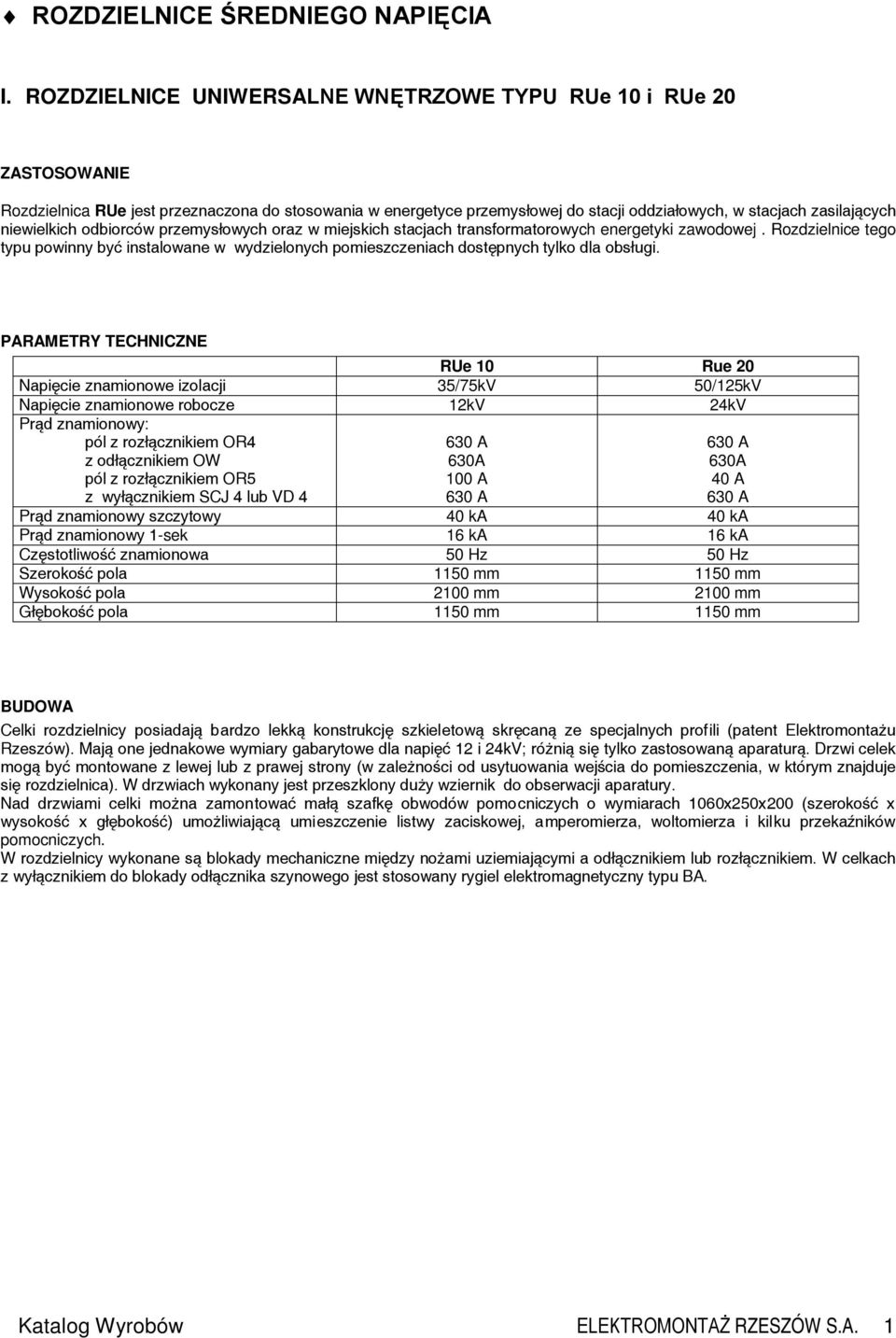

3 ROZDZIELNICE ŚREDNIEGO NAPIĘCIA I. ROZDZIELNICE UNIWERSALNE WNĘTRZOWE TYPU RUe 10 i RUe 20 ZASTOSOWANIE Rozdzielnica RUe jest przeznaczona do stosowania w energetyce przemysłowej do stacji oddziałowych, w stacjach zasilających niewielkich odbiorców przemysłowych oraz w miejskich stacjach transformatorowych energetyki zawodowej. Rozdzielnice tego typu powinny być instalowane w wydzielonych pomieszczeniach dostępnych tylko dla obsługi. PARAMETRY TECHNICZNE RUe 10 Rue 20 Napięcie znamionowe izolacji 35/75kV 50/125kV Napięcie znamionowe robocze 12kV 24kV Prąd znamionowy: pól z rozłącznikiem OR4 z odłącznikiem OW pól z rozłącznikiem OR5 630 A 630A 100 A 630 A 630 A 630A 40 A 630 A z wyłącznikiem SCJ 4 lub VD 4 Prąd znamionowy szczytowy 40 ka 40 ka Prąd znamionowy 1-sek 16 ka 16 ka Częstotliwość znamionowa 50 Hz 50 Hz Szerokość pola 1150 mm 1150 mm Wysokość pola 2100 mm 2100 mm Głębokość pola 1150 mm 1150 mm BUDOWA Celki rozdzielnicy posiadają bardzo lekką konstrukcję szkieletową skręcaną ze specjalnych profili (patent Elektromontażu Rzeszów). Mają one jednakowe wymiary gabarytowe dla napięć 12 i 24kV; różnią się tylko zastosowaną aparaturą. Drzwi celek mogą być montowane z lewej lub z prawej strony (w zależności od usytuowania wejścia do pomieszczenia, w którym znajduje się rozdzielnica). W drzwiach wykonany jest przeszklony duży wziernik do obserwacji aparatury. Nad drzwiami celki można zamontować małą szafkę obwodów pomocniczych o wymiarach 1060x250x200 (szerokość x wysokość x głębokość) umożliwiającą umieszczenie listwy zaciskowej, amperomierza, woltomierza i kilku przekaźników pomocniczych. W rozdzielnicy wykonane są blokady mechaniczne między nożami uziemiającymi a odłącznikiem lub rozłącznikiem. W celkach z wyłącznikiem do blokady odłącznika szynowego jest stosowany rygiel elektromagnetyczny typu BA. Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 1

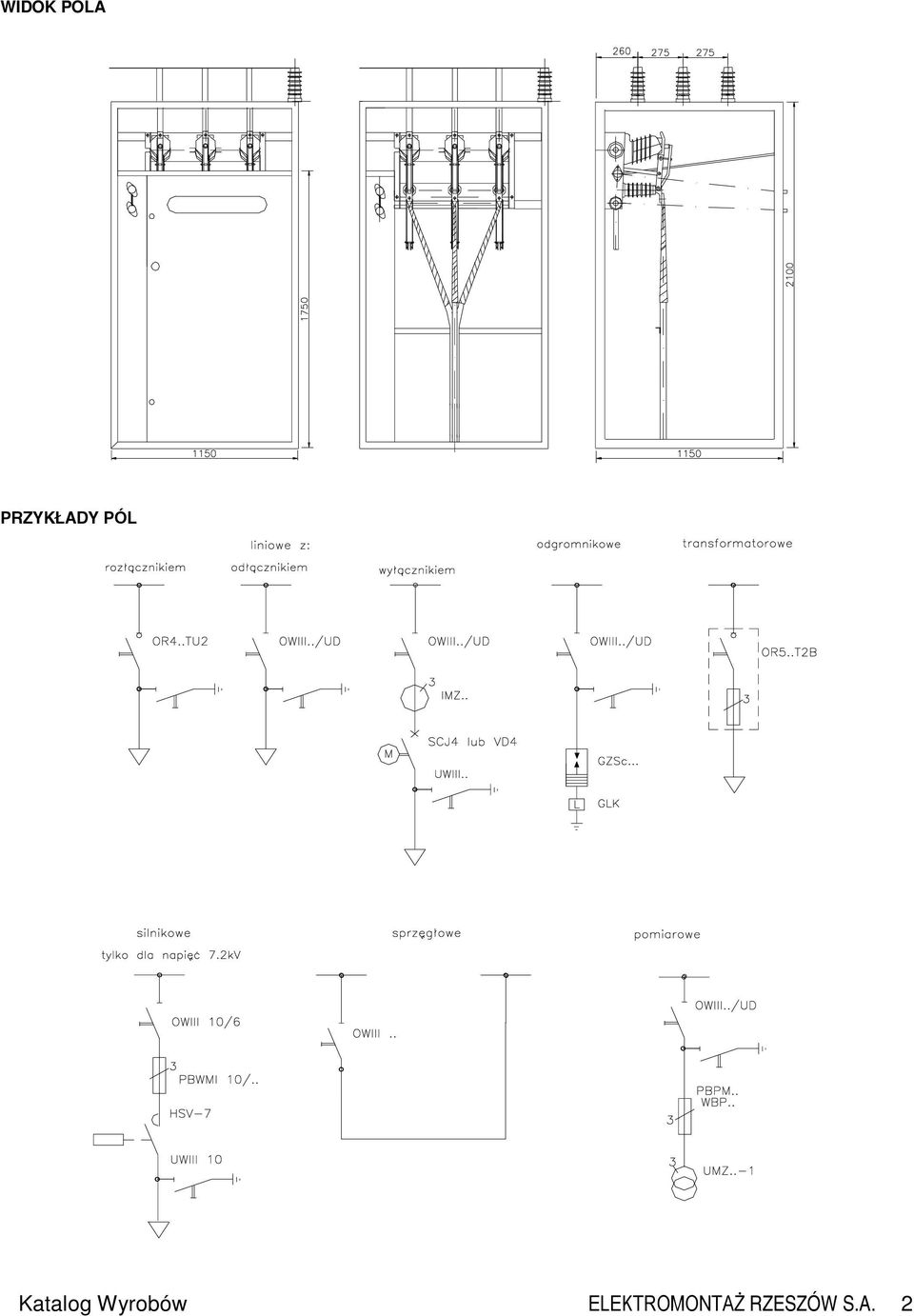

4 WIDOK POLA PRZYKŁADY PÓL Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 2

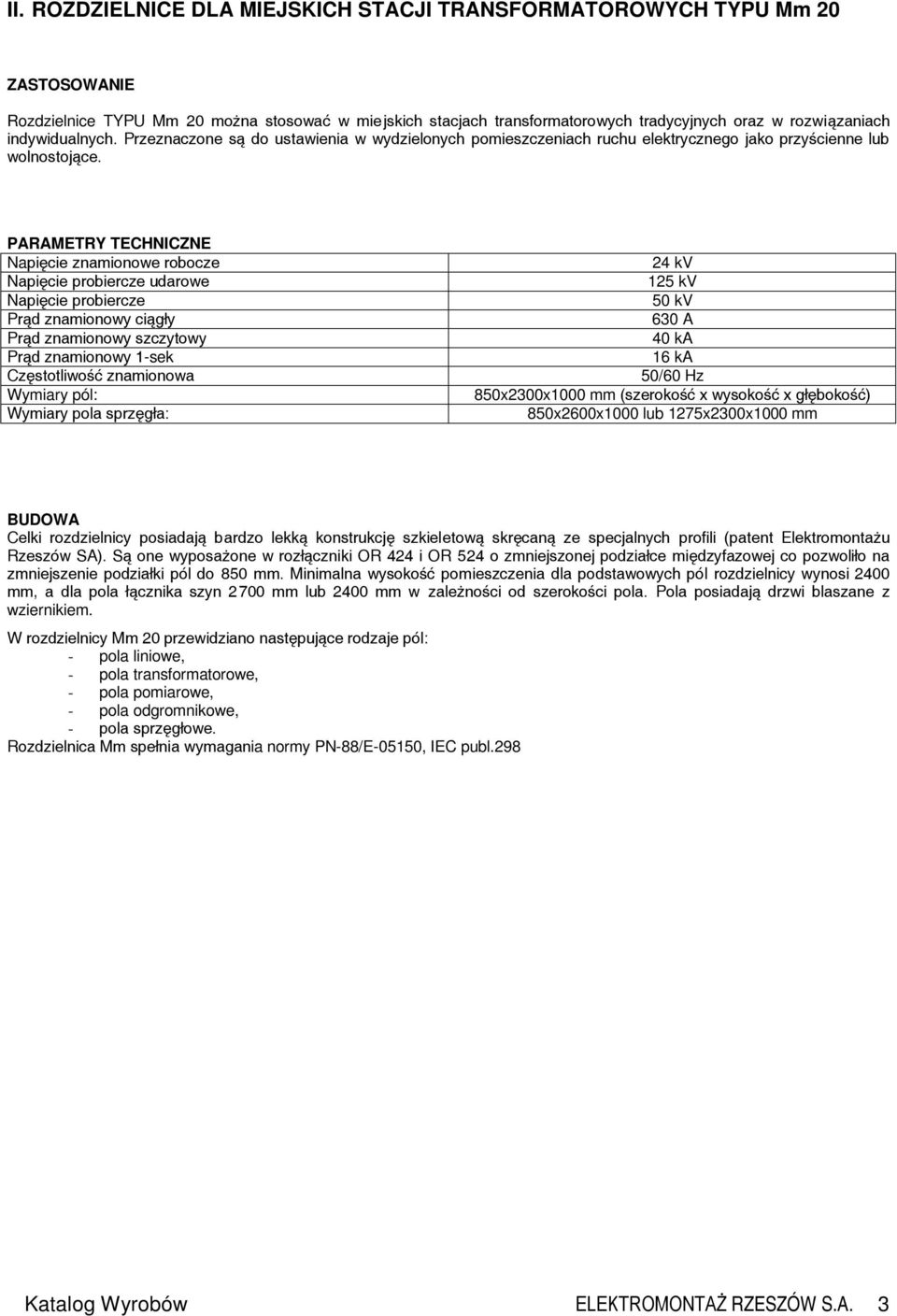

5 II. ROZDZIELNICE DLA MIEJSKICH STACJI TRANSFORMATOROWYCH TYPU Mm 20 ZASTOSOWANIE Rozdzielnice TYPU Mm 20 można stosować w miejskich stacjach transformatorowych tradycyjnych oraz w rozwiązaniach indywidualnych. Przeznaczone są do ustawienia w wydzielonych pomieszczeniach ruchu elektrycznego jako przyścienne lub wolnostojące. PARAMETRY TECHNICZNE Napięcie znamionowe robocze Napięcie probiercze udarowe Napięcie probiercze Prąd znamionowy ciągły Prąd znamionowy szczytowy Prąd znamionowy 1-sek Częstotliwość znamionowa Wymiary pól: Wymiary pola sprzęgła: 24 kv 125 kv 50 kv 630 A 40 ka 16 ka 50/60 Hz 850x2300x1000 mm (szerokość x wysokość x głębokość) 850x2600x1000 lub 1275x2300x1000 mm BUDOWA Celki rozdzielnicy posiadają bardzo lekką konstrukcję szkieletową skręcaną ze specjalnych profili (patent Elektromontażu Rzeszów SA). Są one wyposażone w rozłączniki OR 424 i OR 524 o zmniejszonej podziałce międzyfazowej co pozwoliło na zmniejszenie podziałki pól do 850 mm. Minimalna wysokość pomieszczenia dla podstawowych pól rozdzielnicy wynosi 2400 mm, a dla pola łącznika szyn 2700 mm lub 2400 mm w zależności od szerokości pola. Pola posiadają drzwi blaszane z wziernikiem. W rozdzielnicy Mm 20 przewidziano następujące rodzaje pól: - pola liniowe, - pola transformatorowe, - pola pomiarowe, - pola odgromnikowe, - pola sprzęgłowe. Rozdzielnica Mm spełnia wymagania normy PN-88/E-05150, IEC publ.298 Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 3

6 WIDOK POLA PRZYKŁADY PÓL Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 4

7 III. ROZDZIELNICA WNĘTRZOWA DWUCZŁONOWA, PRZEDZIAŁOWA TYPU REW 24/8 ZASTOSOWANIE Rozdzielnica typu REW 20/8 jest przeznaczona do stosowania w GPZ energetyki zawodowej oraz w dużych zakładach przemysłowych. BUDOWA Rozdzielnica ta jest unowocześnionym rozwiązaniem naszej wcześniejszej rozdzielnicy typu REW 20. Zastosowano tu nowocześniejszą aparaturę, zmniejszono szerokość celek oraz zaprojektowano nowe rozwiązanie blokad i wózków pod wyłączniki. Aparatura jest produkcji krajowej a lekka konstrukcja wykonana ze specjalnych profili powoduje, że rozdzielnica jest wyjątkowo tania. Rozdzielnica posiada dwa człony: stały i ruchomy. Zastosowano w niej dwa rodzaje wyłączników próżniowych: typ HVX firmy Arewa z systemem blokad mechanicznych, który wymusza właściwą kolejność czynności łączeniowych uniemożliwiając wykonanie błędnych łączeń. Blokady mechaniczne są blokadami podstawowymi; tylko w wyjątkowych wypadkach, gdy urządzenie, od którego ma nastąpić blokada znajduje się na zewnątrz celki wykonywana jest blokada elektryczna. Zastosowane w polach rezystancyjne dzielniki napięcia sygnalizują napięcie w celce oraz umożliwiają fazowanie przyrządem NN bez otwierania celki. Rozdzielnica posiada pojedynczy system szyn zbiorczych. Szyny zbiorcze mogą być sekcjonowane za pomocą sprzęgła składającego się z dwóch celek. W jednej celce umieszczony jest wyłącznik na wózku i przekładniki prądowe na tylnej ściance celki, w drugiej natomiast wózek ze stykami ruchomymi i w razie potrzeby uziemnik. W polach liniowych można dodatkowo montować 1-3 przekładniki napięciowe. Pola transformatorowe posiadają takie samo wyposażenie jak pola liniowe, jednak zamiast przekładników prądowych dwurdzeniowych mogą być zamontowane przekładniki trójrdzeniowe oraz blokada elektryczna od odłącznika transformatorowego znajdującego się na zewnątrz rozdzielnicy. Każde pole składa się z trzech przedziałów: przedział szynowy, aparatury WN i przedział obwodów wtórnych (szafka przekaźnikowa). Celki można ustawiać jako: - wolnostojące, - przyścienne (na specjalne życzenie i jeśli wszystkie pola są kablowe), -w odległości od ściany 1.6m (jeśli odpływ lub zasilania wykonane są mostem szynowym), Obwody wtórne można prowadzić w kanale kablowym lub w korytku położonym na rozdzielnicy. Do uziemienia szyn zbiorczych można zamówić specjalny wózek ze zworami wprowadzany w miejsce wyłącznika. Wszelkie prace remontowe w poszczególnych polach można prowadzić po wysunięciu członu ruchomego bez wyłączania szyn zbiorczych. PARAMETRY TECHNICZNE Napięcie znamionowe izolacji Napięcie znamionowe robocze Prąd znamionowy ciągły Prąd znamionowy szczytowy Prąd znamionowy 1-sek Wysokość celki/ z belkami klap wydmuchowych Szerokość celki Głębokość celki Stopień ochrony 50 kv / 125kV 24 kv A 50 ka 20 ka 2330/2510 mm 800 mm 1420 mm IP4X dla osłony zewnętrznej IP2X dla osłony wewnętrznej (po otwarciu drzwi) Rozdzielnica spełnia wymagania ochrony przeciwłukowej, posiada atest nr 0238/NBR/06 z dnia Instytutu Elektrotechniki w Warszawie. Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 5

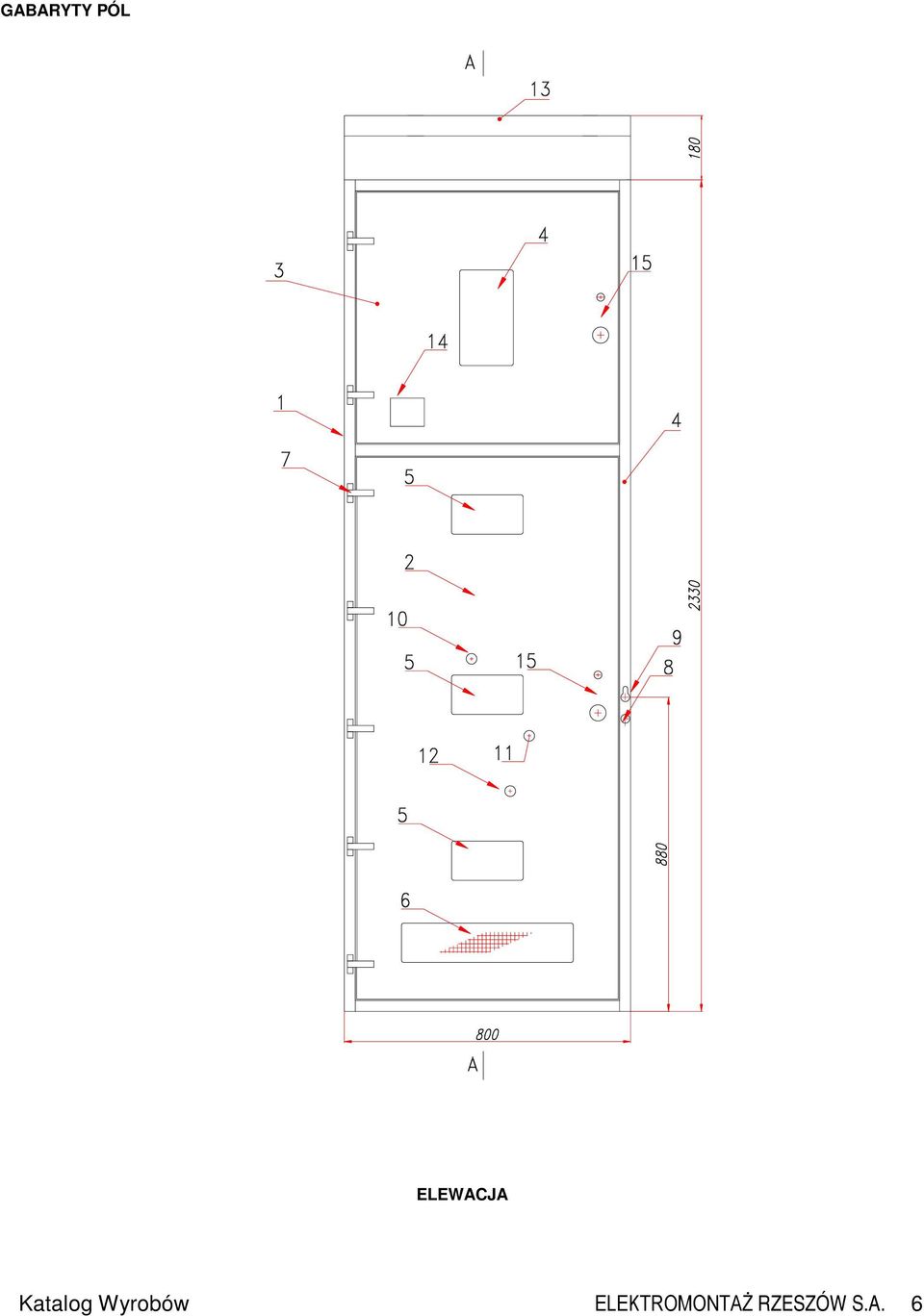

8 GABARYTY PÓL ELEWACJA Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 6

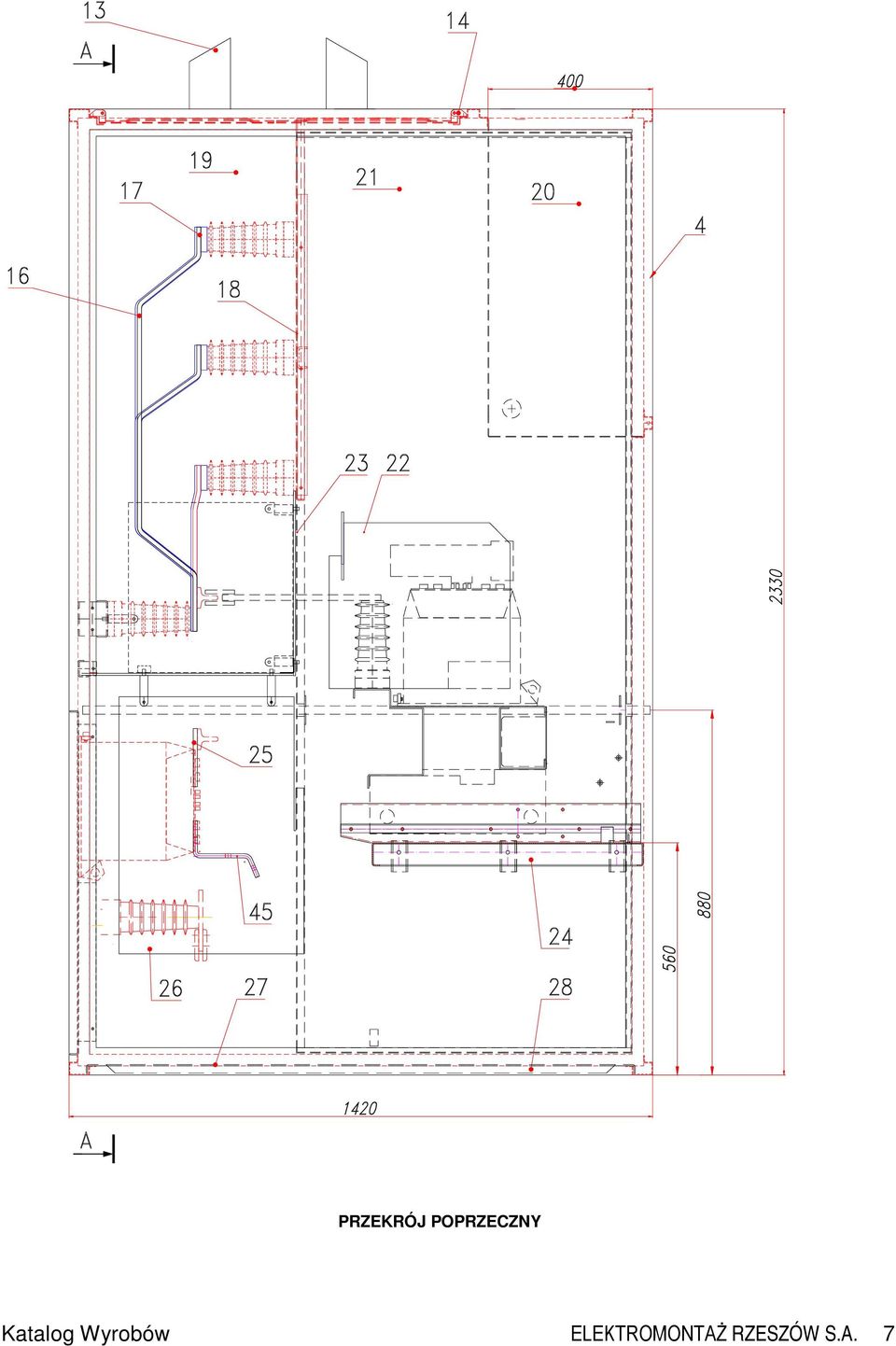

9 PRZEKRÓJ POPRZECZNY Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 7

10 PRZEKRÓJ WZDŁUŻNY Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 8

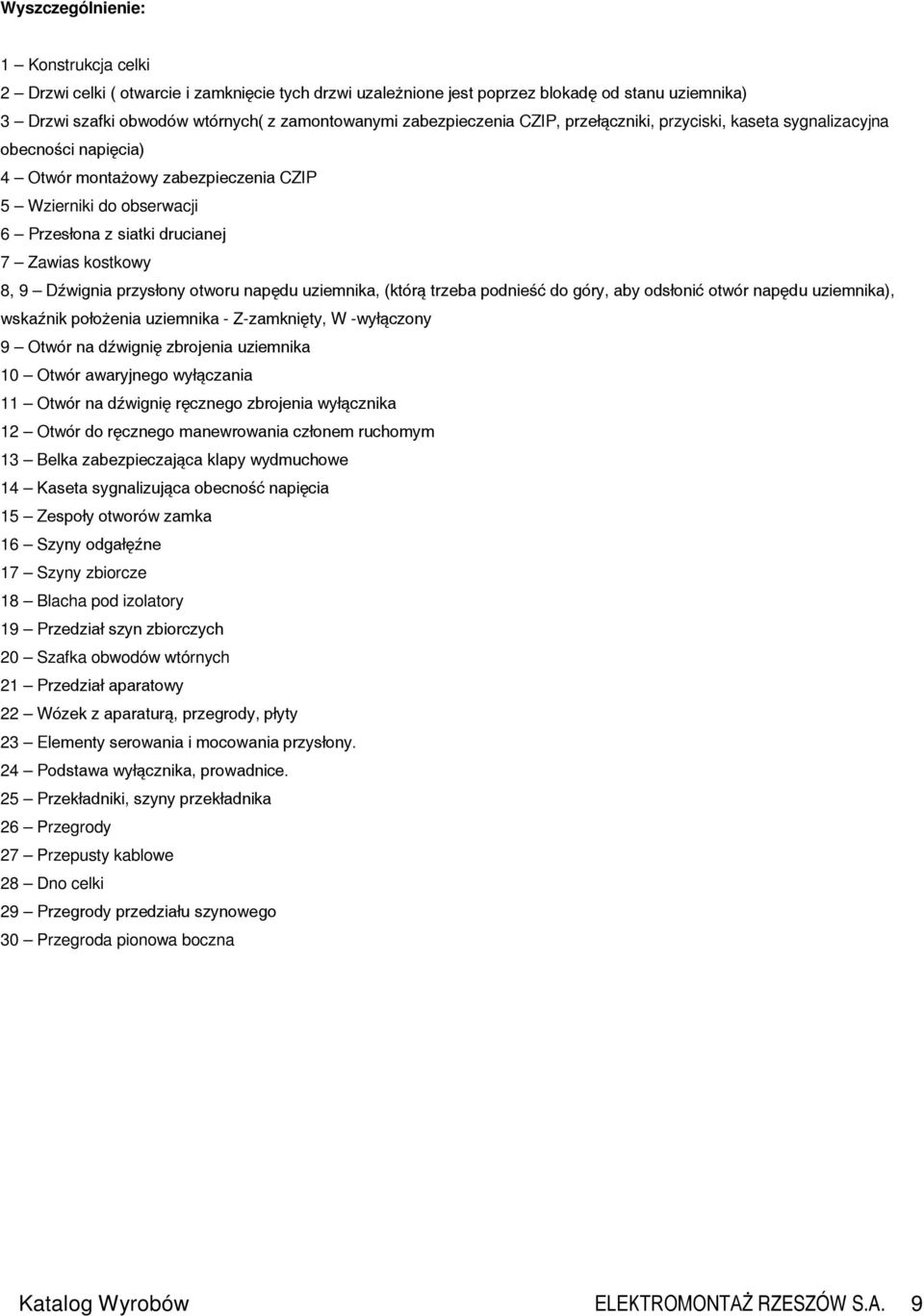

11 Wyszczególnienie: 1 Konstrukcja celki 2 Drzwi celki ( otwarcie i zamknięcie tych drzwi uzależnione jest poprzez blokadę od stanu uziemnika) 3 Drzwi szafki obwodów wtórnych( z zamontowanymi zabezpieczenia CZIP, przełączniki, przyciski, kaseta sygnalizacyjna obecności napięcia) 4 Otwór montażowy zabezpieczenia CZIP 5 Wzierniki do obserwacji 6 Przesłona z siatki drucianej 7 Zawias kostkowy 8, 9 Dźwignia przysłony otworu napędu uziemnika, (którą trzeba podnieść do góry, aby odsłonić otwór napędu uziemnika), wskaźnik położenia uziemnika - Z-zamknięty, W -wyłączony 9 Otwór na dźwignię zbrojenia uziemnika 10 Otwór awaryjnego wyłączania 11 Otwór na dźwignię ręcznego zbrojenia wyłącznika 12 Otwór do ręcznego manewrowania członem ruchomym 13 Belka zabezpieczająca klapy wydmuchowe 14 Kaseta sygnalizująca obecność napięcia 15 Zespoły otworów zamka 16 Szyny odgałęźne 17 Szyny zbiorcze 18 Blacha pod izolatory 19 Przedział szyn zbiorczych 20 Szafka obwodów wtórnych 21 Przedział aparatowy 22 Wózek z aparaturą, przegrody, płyty 23 Elementy serowania i mocowania przysłony. 24 Podstawa wyłącznika, prowadnice. 25 Przekładniki, szyny przekładnika 26 Przegrody 27 Przepusty kablowe 28 Dno celki 29 Przegrody przedziału szynowego 30 Przegroda pionowa boczna Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 9

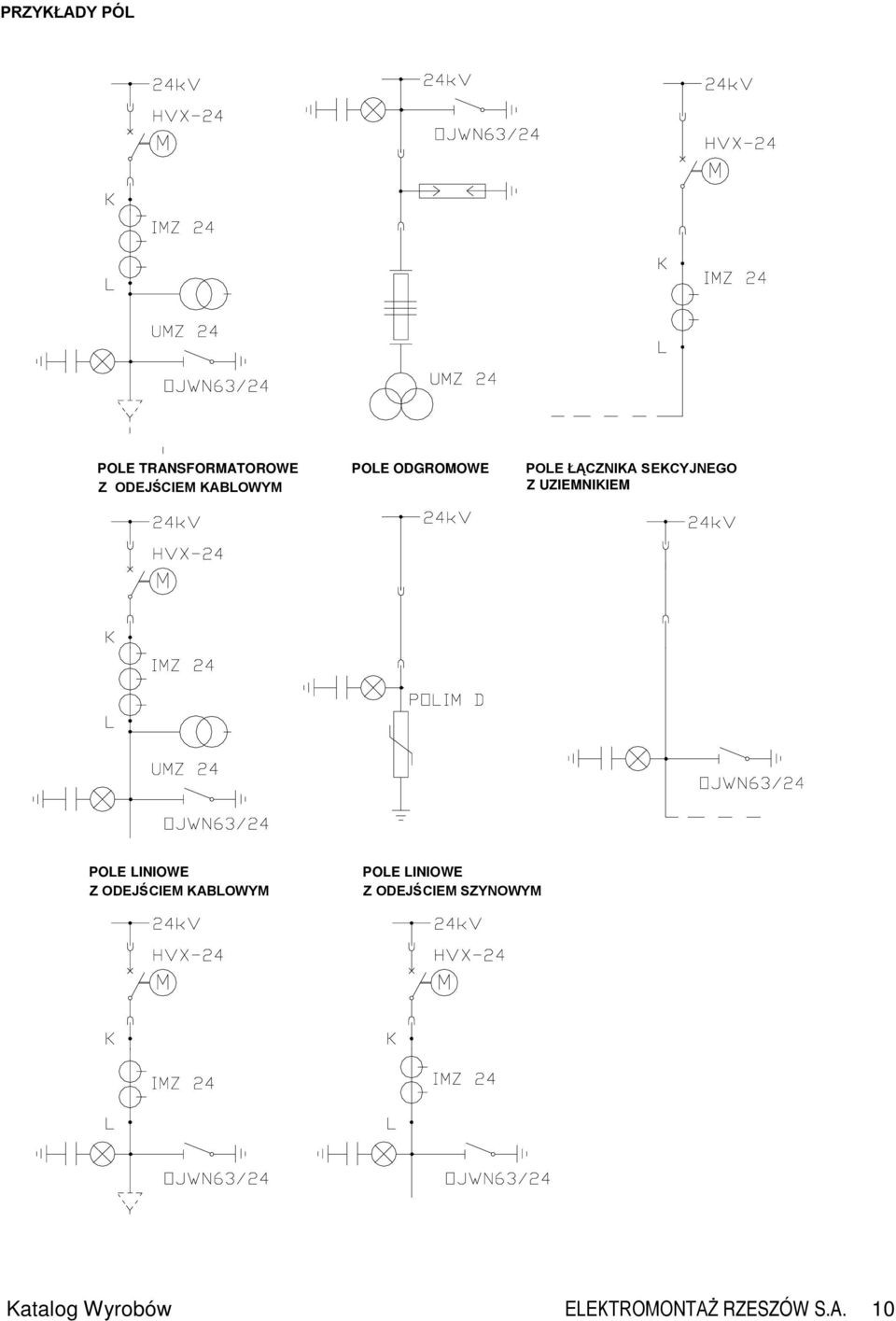

12 PRZYKŁADY PÓL POLE TRANSFORMATOROWE Z ODEJŚCIEM KABLOWYM POLE ODGROMOWE POLE ŁĄCZNIKA SEKCYJNEGO Z UZIEMNIKIEM POLE LINIOWE Z ODEJŚCIEM KABLOWYM POLE LINIOWE Z ODEJŚCIEM SZYNOWYM Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 10

13 Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 11

14 ROZDZIELNICE NISKIEGO NAPIĘCIA, URZĄDZENIA STEROWNICZE I SYGNALIZACYJNE IV. ROZDZIELNICE TYPU ZMR ZASTOSOWANIE Urządzenia rozdzielcze typu ZMR są stosowane w miejscach wytwarzania, rozdziału i odbioru energii elektrycznej, pełniąc funkcje zarówno rozdzielnic jak i sterownic. Zapewniają użytkownikom wysoki stopień bezpieczeństwa oraz komfort obsługi. Rozdzielnice ZMR można wyposażać w aparaturę wyłączającą, zabezpieczającą, sterowniczą, pomiarową, kontrolną oraz sygnalizacyjną najnowszej generacji wiodących producentów krajowych i zagranicznych takich jak: APATOR, ABB, SCHNEIDER, LEGRAND, MOELLER oraz innych wskazanych przez zamawiającego. Modułowa konstrukcja, która może być wyposażana w człony stałe, ruchome i wysuwne umożliwia przystosowanie rozdzielnicy do indywidualnych potrzeb klienta. PARAMETRY TECHNICZNE Znamionowe napięcie izolacji Znamionowa częstotliwość Znamionowy prąd ciągły szyn zbiorczych głównych szyn odgałęźnych Znamionowy prąd jednosekundowy Znamionowy prąd szczytowy Stopień ochrony Warunki pracy wg. Wysokość Zalecana szerokość Zalecana głębokość 660V 50(60)Hz do 3200 A do 1600 A do 75 ka do 200 ka do IP30 PN-IEC439-1+AC(PN-91/E-05160) 2240mm 400,600,750,900,1000mm 600,750,900,1000mm CHARAKTERYSTYKA TECHNICZNA Podstawowy szkielet szafy jest spawany z cienkościennych kształtowników typu ANKO, w razie potrzeby perforowanych oraz osłon blaszanych. Blachy osłonowe, drzwi, osłony przednie oraz wszystkie zewnętrzne elementy konstrukcji są zabezpieczone farbą epoksydową proszkową. We wnętrzu szafy wyróżnić można trzy przedziały: - aparatowy, zawierający wyposażenie poszczególnych bloków funkcjonalnych, - szynowy, w którym mieszczą się szyny zbiorcze główne oraz szyny zbiorcze poszczególnych szaf, - przyłączowy, gdzie usytuowane są zaciski przyłączowe i kable doprowadzające do poszczególnych pól. Przedziały oddzielone są od siebie metalowymi przegrodami poziomymi i pionowymi. Wyodrębnienie przedziałów redukuje do minimum rozprzestrzenianie się skutków zwarć poza miejsce powstania, wybitnie zwiększa stopień bezpieczeństwa przy łączeniu kabli i innych czynnościach eksploatacyjnych i konserwacyjnych. Tor szyn zbiorczych umieszczony jest w tylnej części szafy, na jednym lub dwóch poziomach. Dla szaf o prądzie do 1600A szyny zbiorcze mogą być umieszczone w górnej części szafy. Połączenia kablowe i szynowe można wprowadzać do szaf rozdzielnicy z dołu lub z góry. Rozdzielnice wykonuje się w zestawach jedno lub wieloszafowych. Aparaturę montowaną w postaci członów stałych, ruchomych lub wysuwnych umieszcza się z przodu lub wykorzystując wspólny przedział szynowy - z przodu lub z tyłu. W systemie rozdzielczym ZMR przewidziano następujące rodzaje szaf: z członami stałymi z członami ruchomymi, wtykowymi z członami wysuwnymi ZALETY System rozdzielczy ZMR jest systemem modułowym, otwartym i elastycznym, dającym możliwość dowolnej konfiguracji całej rozdzielnicy jak i poszczególnych szaf w dostosowaniu do określonych warunków środowiskowych i wymagań w zakresie eksploatacji. W porównaniu z rozwiązaniami tradycyjnymi, system ZMR posiada wiele zalet: zwartość konstrukcji powodująca pomniejszenie wymiarów całego urządzenia ( nawet do 50% ), możliwość umieszczenia w jednej szafie różnych bloków funkcjonalnych, możliwość stacjonarnej, wtykowej (człony ruchome) i wysuwnej (kasetowej) zabudowy, stosowanie rozłączników bezpiecznikowych w postaci członów ruchomych, zasady budowy ułatwiające przebudowę i rozbudowę urządzenia, bezpieczna i prosta obsługa, oraz łatwy serwis i konserwacja, wysokiej jakości zabezpieczenie antykorozyjne, estetyczny wygląd, Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 12

15 przedział przedział przedział aparatowy szynowy przyłączowy Konfiguracja szaf rozdzielnicy a) jednostronnej b) dwustronnej Standardowe człony wyposażone w następująca aparaturę: układy sterowania silnikiem z napędem jednokierunkowym lub nawrotnym ze stycznikami, przekaźnikami termicznymi i zabezpieczeniami zwarciowymi układy sterowania silnikiem w warunkach ciężkiego rozruchu z przełącznikiem gwiazda-trójkąt ze stycznikami, zabezpieczeniami i przekładnikami układy do kompensacji mocy biernej układy sterowania rozruchem silnika przy pomocy układów "soft-start" wyłączniki zwarciowe: Emax, Isomax-ABB; Record - SCHRACK; NS, Masterpact SCHNEIDER; VL, WL SIEMENS; NZM, IZM MOELLER; DPX, DMX LEGRAND. rozłączniki: RA, RAB, ARS - APATOR; SR,OESA,OETL - ABB; DILOS, FULOS GE; NSL,NT EFEN; SL, SASIL JEAN MOELLER. przełączniki: Sircover -SOCOMEC; kombinacje rozłączników OESA i OETL - ABB. Styczniki i aparaturę modułową różnych producentów, wg. żądań zamawiającego, preferowana jest jednak aparatura producentów krajowych. Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 13

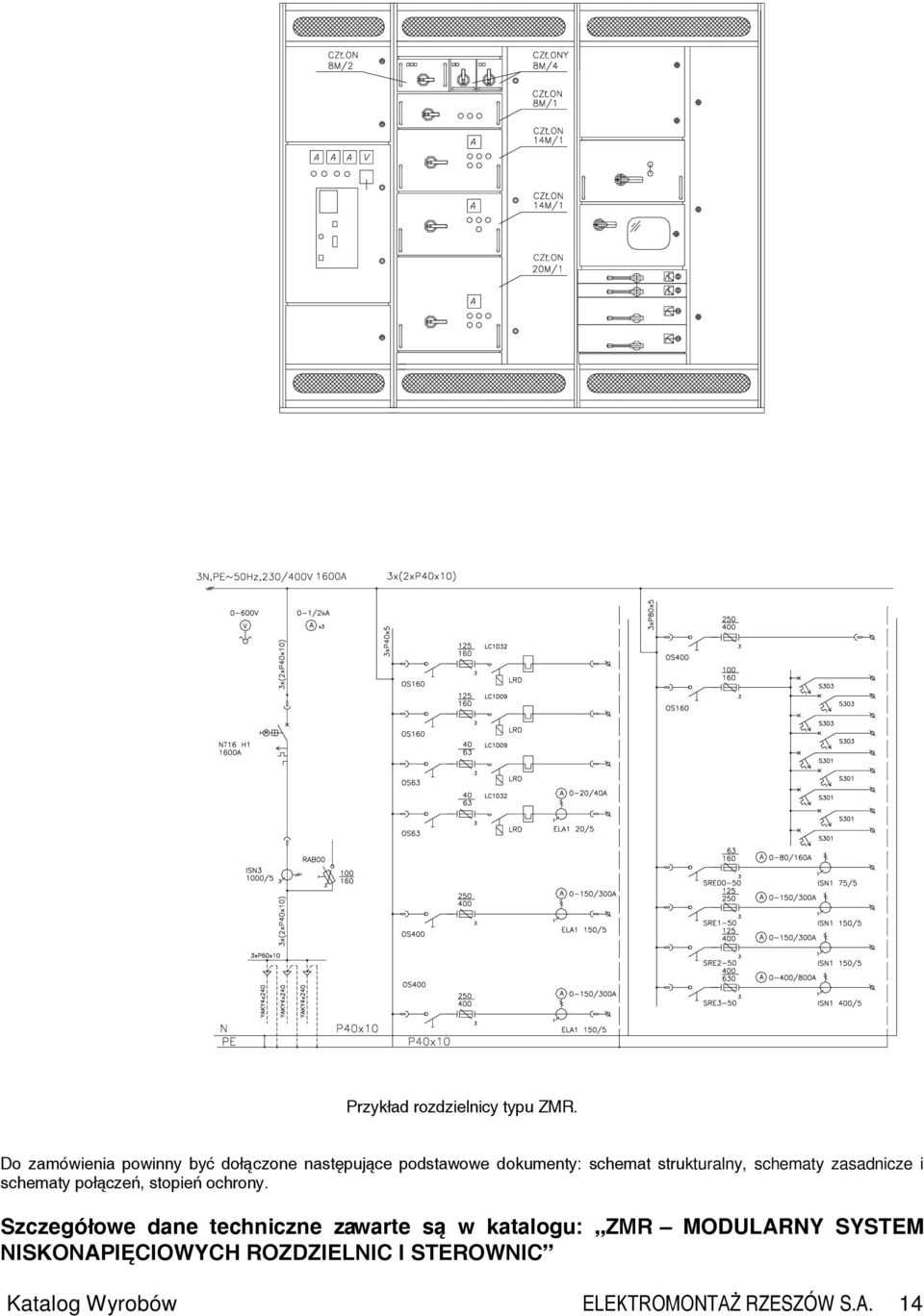

16 Przykład rozdzielnicy typu ZMR. Do zamówienia powinny być dołączone następujące podstawowe dokumenty: schemat strukturalny, schematy zasadnicze i schematy połączeń, stopień ochrony. Szczegółowe dane techniczne zawarte są w katalogu: ZMR MODULARNY SYSTEM NISKONAPIĘCIOWYCH ROZDZIELNIC I STEROWNIC Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 14

17 Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 15

18 ROZDZIELNICE DLA STACJI TRANSFORMATOROWYCH TYPU RNN ZASTOSOWANIE Rozdzielnice typu RNN są stosowane w stacjach transformatorowych stacjonarnych i przewoźnych różnego typu o prądzie znamionowym pola zasilającego do 1250A. Rozdzielnice RNN można wyposażać w aparaturę łączeniową i zabezpieczającą najnowszej generacji, wiodących producentów krajowych i zagranicznych takich jak: APATOR, ABB, EFEN, OEZ, JEAN MULLER, GE oraz innych wskazanych przez zamawiającego. Wymiary rozdzielnicy dostosowane są do wymiarów budynków dot ychczas stosowanych stacji miejskich, co umożliwia modernizację tych stacji. Zastosowanie nowoczesnej aparatury łączeniowej powoduje, że przy tych samych wymiarach rozdzielnicy dysponujemy znacznie większą ilością obwodów odbiorczych. BUDOWA Podstawowy szkielet szafy jest spawany z cienkościennych kształtowników typu ANKO, w razie potrzeby perforowanych oraz osłon blaszanych. Blachy osłonowe, drzwi, osłony przednie oraz wszystkie zewnętrzne elementy konstrukcji są zabezpieczone farbą epoksydową proszkową. W rozdzielnicy można stosować szyny miedziane lub aluminiowe. Maksymalny wymiar szyn zbiorczych wynosi 80x10, z wyjątkiem rozdzielnicy z rozłącznikami RB2 gdzie wymiar ten wynosi 60x10. 1) ROZDZIELNIA RNN - RT Rozdzielnica zbudowana jest z segmentów (pól), wzajemnie ze sobą połączonych. Rozróżniamy następujące rodzaje pól: - pole transformatorowe RT, wyposażone w odłącznik izolacyjny (OZK1000, OZK1500) lub rozłącznik (OETL1600, OETL1250, INP1250, INP1600, R1250), elementy układu pomiarowego (przekładniki prądowe, zabezpieczenia obwodów napięciowych itp.). W przypadku pola z rozłącznikiem OETL należy stosować dodatkową konstrukcję dla montażu liczników. - pole oświetlenia RNO, wyposażone w aparaturę służącą do sterowania oświetleniem zewnętrznym. - pola odbiorcze. Szyny lub kabel zasilania z transformatora doprowadza się od góry pola transformatorowego, kable odpływowe od dołu pól odbiorczych. Tabela 1 Typy pól odbiorczych w zależności od typu łącznika. / * - D oznacza pole dolne, G pole górne/ Typ łącznika zastosowanego w polu odbiorczym Ilość LO400+3xPBD2 RBL400** SLBM400 ARS400 RB-2(3) odpływów Typ pola 2 RNN/LO/2/D(G)* 570x1300(800)x RNN/RB2/2/D 620x1300(800)x RNN/RBL/ x1300x400 4 RNN/LO/4/D(G) 1140x1300(800)x400 - RNN/SLBM/4 570x1300x400 RNN/ARS/4 570x1300x400 RNN/RB2/4/D(G) 1170x1300(800)x RNN/RBL/8 1140x1300x RNN/RB2/8 1170x2100x RNN/SLBM/9 1140x1300x400 RNN/ARS/9 1140x1300x400 PARAMETRY TECHNICZNE Napięcie robocze Znamionowe napięcie izolacji Znamionowa częstotliwość Znamionowy prąd ciągły szyn zbiorczych Znamionowy prąd szczytowy: pól odbiorczych z łącznikami LO pól odbiorczych pozostałych pole zasilające Stopień ochrony od strony obsługi Warunki pracy wg. PN-IEC439-1+AC(PN-91/E-05160) Wysokość Szerokość Głębokość 400V 660V 50(60) Hz 1250A 30kA 65kA 65kA IP20 normalne 2140mm 570, 1140 (620*, 1170*)mm 400mm Zabezpieczenie powierzchni: konstrukcja wsporcza od zewnątrz pokryta farbą proszkową,pozostałe elementy konstrukcji powlekane Zn Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 16

19 Przykład rozdzielnicy RNN, 13-to polowej, z rozłącznikami izolacyjnymi typu ARS. Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 17

20 Przykład rozdzielnicy RNN, 12-to polowej, z rozłącznikami RB2. Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 18

21 Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 19

22 Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 20

23 2) ROZDZIELNIE RNN STL Rozdzielnie te są przewidziane do rozdziału energii elektrycznej 230/400V, o mocy dostosowanej do transformatora wielkości 630 kva i wyposażone są w rozłączniki izolacyjne typu BSL 1600 jako rozłączniki główne oraz rozłączniki bezpiecznikowe typu SLBM 400 zastosowane w polach odpływowych. Połączenie rozdzielni z transformatorem przewodami kablowymi. PARAMETRY TECHNICZNE Napięcie robocze Znamionowe napięcie izolacji Znamionowa częstotliwość Znamionowy prąd ciągły szyn zbiorczych Znamionowy prąd szczytowy: Stopień ochrony od strony obsługi Warunki pracy wg. PN-IEC439-1+AC(PN-91/E-05160) Wysokość Szerokość Głębokość 400V 660V 50(60) Hz 1600A 40 ka IP20 normalne 1300mm Do 2100mm 250, 400mm Zabezpieczenie powierzchni: konstrukcja wsporcza od zewnątrz pokryta farbą proszkową, pozostałe elementy konstrukcji powlekane Zn Przykład rozdzielnicy RNN STL, 12-to polowej, z rozłącznikiem izolacyjnym BSL i rozłącznikami bezpiecznikowymi SLBM Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 21

24 Rozdzielnia RNN-STL Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 22

25 VI. ROZDZIELNICE JEDNOCZŁONOWE TYPU ZUR ZASTOSOWANIE Rozdzielnice typu ZUR2000/Rz zbudowane są jako rozdzielnice bezprzedziałowe i przeznaczone są do rozdziału energii elektrycznej oraz zasilania i sterowania układów sterowniczo-napędowych o znamionowym napięciu roboczym do 500V. Mogą być stosowane jako rozdzielnice główne, oddziałowe, lub manewrowo- stycznikowe. Są one skonstruowane w oparciu o rozdzielnice : ZUR 72, ZUR-84, ZUR96/Rz, a ich wyposażenie elektryczne zostało rozszerzone i zmodernizowane. Opracowane przez Elektromontaż Rzeszów rozwiązania technologiczno - konstrukcyjne obejmują wszystkie odmiany stosowane od 1972 roku występujące w wykonaniu osłoniętym IP-31 i otwartym- IP-00. PARAMETRY TECHNICZNE Znamionowe napięcie izolacji 660V Znamionowe napięcie robocze 400/230V Częstotliwość znamionowa 50/60Hz Znamionowy prąd ciągły pól odbiorczych do 2500A Znamionowy prąd szyn zbiorczych odpowiednio: ciągły szczytowy 1-sekundowy 630A 50kA 19kA 1000A 60kA 23kA 1600A 70kA 30kA 2500A 105kA 42kA Stopień ochrony: dla wykonania otwartego dla wykonania osłoniętego dla wykonania specjalnego(z daszkiem) IP-00, (od czoła i boków IP31) do IP-40 IP-43 Głębokość: 450, 600, 750, 900, 1000mm* Szerokość: 300,450,600,750, 1050mm* Wysokość: 2240mm WARUNKI PRACY Temperatura otoczenia: - szczytowa krótkotrwała 40 O C (313 O K) - max. średnia dobowa 35 O C (308 O K) - najniższa - 5 O C Max. wilgotność względna dla temp.40oc 50% Urządzenia powinny być użytkowane w atmosferze wolnej od zanieczyszczeń chemicznie agresywnych i przewodzących pyłów, w warunkach klimatu umiarkowanego. Na życzenie zamawiającego rozdzielnice mogą być przystosowane do pracy w innych warunkach klimatycznych. Rozdzielnice typu ZUR-2000/Rz spełniają wymagania normy PN-IEC AC. CHARAKTERYSTYKA TECHNICZNA Zunifikowane rozdzielnice jednoczłonowe typu ZUR składają si ę z szaf podstawowych: zasilaj ących, sprzęgłowych, odbiorczych, pomiarowych oraz montowanych w polach zespołów montażowych. Szafy rozdzielnicy mogą być budowane w wykonaniu przyściennym lub wolnostojącym. Konstrukcja szkieletowa pozwala na tworzenie dowolnej konfig uracji rozdzielnicy w zależności od jej przeznaczenia, wyposażenie pól może być dobierane na podstawie albumu lub może być zaprojektowane indywidualnie. BUDOWA Rozdzielnice jednoczłonowe ZUR 2000 / Rz zbudowane są z konstrukcji szkieletowej ANKO spawanej oraz kształtowników wykonanych z blachy ocynkowanej. Wsporniki aparatowe wykonywane są z blachy AlZn lub z blachy ocynkowane. Szafy o stopniu ochrony IP-00 posiadają z przodu drzwi blaszane, zamykane jednym zamkiem baskwilowym o trzech punktach zamknięcia, szyldy maskujące oraz osłony stałe z boków. Rozdzielnice wolnostojące o stopniu ochrony IP-00 ( nie zalecane przez producenta ) posiadają z tyłu barierkę ochronną na wysokości 120 cm. Szafy o stopniu IP-30 posiadają osłony ze wszystkich stron w postaci drzwi, szyldów, osłon stałych, osłon zdejmowanych i innych w zależności od życzenia klienta. Szafy o stopniu ochrony IP-43 posiadają dodatkowo daszek, chroniący przed działaniem wody. Ze względu na usytuowanie szyn zbiorczych, szafy rozdzielcze dzielą się: - szafy z szynami na poziomie górnym - szafy z szynami na poziomie górnym i środkowym - szafy z szynami zbiorczymi górnymi i szynami pionowymi do bloków aparatowych. - szafy łączące poziom środkowy i górny. Konstrukcję celki rozdzielnicy pokazano na rys.1, zaś typowe wymiary celek przedstawiono w tabeli. Możliwe jest wykonanie szaf w innych wymiarach po uzgodnieniu z producentem. Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 23

26 Rys. 1. Konstrukcja celki rozdzielnicy ZUR 2000 / Rz. Wymiary typowych szaf ZUR 2000 / Rz Wysokość 2240 W [mm] Szerokość S [mm] Głębokość G [mm] (10) ( 10) (10) Przy wykonaniu specjalnym szaf, w stopniu ochrony IP-43 ( wykonanie specjalne, po uzgodnieniu aparatury z producentem ) należy uwzględnić zmianę wymiarów rozdzielnicy. Wszystkie drzwi i osłony zewnętrzne, jak również widoczne części konstrukcji szkieletowej, są pokrywane farbą proszkową w kolorze beżowym lub biały w zależności od wymagań klienta. Doprowadzenia szynowe do pól zasilających i odbiorczych są wykonywane od góry szaf. Doprowadzenia kablowe wykonywane są z dołu rozdzielnicy. W dolnej części szafy znajduje się wspornik służący do mocowania uchwytów kablowych. Kable doprowadzane do pól górnych mocuje się do wsporników na ściankach bocznych. Rozdzielnica wyposażana jest przez producenta, w typowe uchwyty UKS, zgodnie z przekrojami kabli określonymi w projekcie. Na życzenie zamawiającego, dzięki elastyczności systemu ANKO, możliwe jest wykonawstwo szaf wg. indywidualnego projektu oraz w innych gabarytach. WYPOSAŻENIE Jako wyposażenie rozdzielnicy ZUR-2000/Rz stosuje się wszystkie aparaty stosowane w dotychczas produkowanej rozdzielnicy ZUR, oraz najnowszą aparaturę: wyłączniki DPX, DMX, NS, NT, NH, NZM, IZM, Tmax, Emax, rozłączniki RA, RAB, RB2(2s), RBK, ARS, SLBM i inne w zależności od wymagań odbiorcy. Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 24

27 Przykład rozdzielnicy ZUR2000/Rz -wykonanie przyścienne Przy zamawianiu rozdzielnicy należy podać: schemat jednokreskowy obwodów silnoprądowych, schematy obwodów sterowniczych, stopień ochrony, sposób wykonania i ustawienie rozdzielnicy. Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 25

28 Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 26

29 VII. RODZIELNICE NN TYPU PRISMA PLUS ZASTOSOWANIE Rozdzielnica, ze względu na pełną kompatybilność stosowanej aparatury, szczególnie zalecana do stosowania w warunkach o wymaganym dużym poziomie niezawodności. Stosowana do budowy rozdzielnic głównych, oddziałowych i odbiorczych w budownictwie ogólnym i przemysłowym. Obudowy Prisma można wykorzystywać także jako obudowy baterii kondensatorów. PARAMETRY TECHNICZNE Wyszczególnienie Prisma Plus P Prisma Plus G Znamionowe napięcie izolacji Do 1000V Do 1000V Znamionowe napięcie robocze Do 1000V Do 1000V Częstotliwość znamionowa 50/60Hz 50/60Hz Znamionowy prąd ciągły pól odbiorczych 3200A 630A Prąd krótkotrwały wytrzymywany 85kA/1s 25kA/1s Znamionowy prąd szczytowy 187kA 53kA Stopień ochrony: IP30,IP31,IP55 IP30,IP31,IP43,IP55 Wymiary maksymalne: wys. X szer. X głęb. / mm / 2000x800x400 (600) 1830x595x250 BUDOWA Rozdzielnice typu Prisma Plus wykonane są w postaci szaf stojących lub wiszących. Konstrukcja wykonana jest z blachy stalowej, pokrytej termoutwardzalną żywicą epoksydową w kolorze RAL Aparatura łączeniowa instalowana jest poza ochronną płytą czołową, z zewnątrz widoczne są tylko pokrętła regulacyjne i dźwignie aparatów. Częste prace przy otwartej rozdzielnicy wymagają zainstalowania dodatkowych osłon zewnętrznych, chroniących przed bezpośrednim dotykiem elementów pod napięciem. Instalacja elektryczna jest wówczas zabezpieczona, a użytkownicy mogą spokojnie wykonywać niezbędnych przeglądów. Wszystkie elementy z tworzyw sztucznych są wykonane z materiałów samogasnących. PRZYKŁAD ROZDZIELNICY TYPU PRISMA PLUS G (PRZY ZAŁOŻONYCH OSŁONACH I OTWARTYCH DRZWIACH) SCHEMAT STRUKTURALNY Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 27

30 PRZYKŁAD ROZDZIELNICY PRISMA PLUS P ( PRZY ZAŁOŻONYCH OSŁONACH I OTWARTYCH DRZWIACH) SCHEMAT STRUKTURALNY Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 28

31 Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 29

32 VIII. SZAFY STYCZNIKOWO-ROZDZIELCZE ZASTOSOWANIE Szafy stycznikowo-rozdzielcze typu SXRo są przeznaczone do zasilania i sterowania odbiornikami energii elektrycznej zwłaszcza przy zautomatyzowanych procesach produkcyjnych. Mogą być instalowane zarówno w pomieszczeniach ruchu elektrycznego, jak i pomieszczeniach ogólnie dostępnych. BUDOWA Szafy mają konstrukcję samonośną wykonaną z blachy stalowej malowanej lakierem proszkowym, zapewniającym wytrzymałą powłokę ochronną. Mogą być wykonane w wersji jednostronnej z dostępem od przodu i w wersji dwustronnej z drzwiami od przodu i od tyłu. Szafy mogą być dowolnie łączone w zestawy. Typowy zestaw stanowi pole zasilająco-odpływowe i kilka pól odpływowych. Pola zasilające są wyposażone w łącznik główny, pomiar prądu i napięcia. Pola odbiorcze umieszczone są na stojakach stałych, obrotowych lub wychylnych wyposażonych zgodnie z potrzebami klienta. Doprowadzenia kablowe wykonuje się od dołu z kanałów kablowych lub od góry przy pomocy dławików. PARAMETRY TECHNICZNE Napięcie znamionowe izolacji Uni Napięcie znamionowe robocze Unr Częstotliwość znamionowa Prąd znamionowy ciągły pól zasilających pól odpływowych Prąd znamionowy szczytowy Stopień ochrony przy całkowitym osłonięciu Ochrona dodatkowa w obwodach 230/4000 V w obwodach 500 V Temperatura pracy szczytowa krótkotrwała średnia dobowa maksymalna minimalna długotrwała 660 V 400 V, 500 V 50 Hz 200, 400, 600, 1000 A 200, 400 A do 50 ka IP 4X szybkie wyłączanie w układzie TN szybkie wyłączanie w układzie TT +40 o C /313 O K/ +35 o C /308 O K/ -5 o C /208 O K/ Wilgotność względna max. przy temp. 40 o C /313 K 50 % Wysokość 2000 mm* Szerokość 750, 1050, 1300 mm* Głębokość szaf jednostronnych 450 mm* Głębokość szaf dwustronnych 800 mm * - inne wymiary na żądanie Rozdzielnice typu SXRo spełniają wymagania normy IEC AC. Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 30

33 IX. ROZDZIELNICE NISKIEGO NAPIĘCIA TYPU X-ENERGY MOELLER ZASTOSOWANIE Rozdzielnice przeznaczone są do rozdziału energii oraz zasilania i sterowania układów napędowych. System X-ENERGY to system firmy Meller, który składa się z łatwo łączących się elementów odpowiadających za rozdział energii do 4000A. Stosowany jest do budowy rozdzielnic głównych, oddziałowych i odbiorczych w budownictwie ogólnym i przemysłowym. Zapewnia użytkownikowi wysoki stopień bezpieczeństwa oraz komfort obsługi. PARAMETRY TECHNICZNE Napięcie znamionowe izolacji Uni 1000 V Napięcie znamionowe robocze Unr 400 V Częstotliwość znamionowa Hz Prąd znamionowy szyn głównych do 4000 A Prąd znamionowy szczytowy do 220 ka Prąd znamionowy zwarciowy do 100 ka/1s Stopień ochrony przy całkowitym osłonięciu IP 31 oraz IP 55 Temperatura otoczenia 35 o C (24h wartość średnia) Wilgotność względna max. przy temp. 40 o C /313 K 50 % Wysokość 2000 mm* Szerokość 425, 600, 800, 1000, 1200 mm* Głębokość 575, 775 mm* Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 31

34 I I I I Przykład rozdzielnicy X-ENERGY 1 2 H2 H1 S2 S10 S1 H2 H1 S2 S10 S1 QS1 3K 1K XG3: XG: QS2 2K 4K LZM1 LZM1 LZM1 LZM1 LZM1 Q3.1 Q3.2 Q3.3 Q3.4 Q3.5 XNG3: XNG3: XNG3: XNG3: XNG3: QG QS LZM1 LZM1 LZM1 LZM1 LZM1 Q3.6 Q3.7 Q3.8 Q3.9 Q3.10 XNG3: XNG3: XNG3: XNG3: XNG3: LZM1 LZM1 LZM1 LZM1 Q3.11 Q3.12 Q3.13 Q3.14 XNG3: XNG3: XNG3: XNG3: Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 32

35 Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 33

36 Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 34

37 X. SZAFY OŚWIETLENIOWE W OBUDOWACH METALOWYCH I IZOLACYJNYCH Szafa oświetleniowa w obudowie izolacyjnej typu SO/Iz ZASTOSOWANIE Szafy oświetleniowe typu SO/Iz służą do zasilania i sterowania obwodami oświetleniowymi ulic, placów, terenów rekreacyjnych i przemysłowych a także do iluminacji obiektów zabytkowych. BUDOWA Szafa oświetleniowa SO/Iz składa się z izolowanej obudowy, przystosowanej do zamykania na kłódkę. Drzwi obudowy posiadają przeszklenia dla odczytu liczników. Obudowa jest zamocowana do metalowej podstawy, a za jej pośrednictwem do betonowego fundamentu. Fundament wykonuje we własnym zakresie użytkownik, jednakże na jego życzenie producent szaf może dostarczyć fundamenty betonowe, prefabrykowane. Wewnątrz szafy, na metalowych wspornikach zamocowana jest aparatura. Preferowana jest aparatura producentów krajowych, jednakże możliwy jest montaż innych aparatów o parametrach nie gorszych niż te, które posiadają aparaty zastosowane przez producenta. Obwody oświetleniowe mogą być sterowane zdalnie (np. kaskadowo, z i nnej szafy oświetleniowej), przekaźnikiem zmierzchowym lub astronomicznym programatorem cyfrowym. Istnieje też możliwość wykonania, na życzenie klienta, sterowania ręcznego. Programator umożliwia sterowanie pracą dwutaryfowego licznika energii elektrycznej instalowanego przez użytkownika. Przekaźnik zdalnego sterowania posiada trzy wejścia sterujące ( w razie potrzeby można zamontować drugi przekaźnik przez co liczba wejść sterujących podwaja się), na które mogą być podane dowolne fazy sterowania kaskadowego o napięciu 230V+10/-30, 50Hz, powodując zadziałanie programatora sterującego i stycznika oświetlenia całonocnego. W przypadku braku sygnału sterowania kaskadowego, programator astronomiczny sam załączy i wyłączy oświetlenie wg zadanego programu całorocznego. Nastawy programatora dokonuje się ręcznie lub przy pomocy elektronicznego programatora PS z łączem optoelektronicznym. PARAMETRY TECHNICZNE Napięcie znamionowe izolacji 690V Napięcie robocze 230/400V Częstotliwość znamionowa 50 60Hz Prąd znamionowy: dla szaf z pomiarem bezpośrednim dla szaf z pomiarem półpośrednim 63A do 250A Ilość obwodów wyjściowych 8(6) Ilość zewnętrznych sygnałów sterowniczych 3(6) Stopień ochrony IP43 Stopień ochrony po otwarciu drzwi IP20 Temperatura otoczenia O C Dokładność chodu zegara 20 sek/m-c Maksymalny przekrój przewodów: zasilających odpływowych do 120mm 2 do 70mm 2 dla kabla z końcówką mm 2 dla kabla bez końcówki II Klasa ochronności Współczynnik korekcyjny obciążenia 0,6 Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 35

38 WYPOSAŻENIE Szafy SO wykonywane są w trzech typach: SO/Iz-I, SO/Iz-Ip, SO/Iz-II Standardowo, szafa oświetleniowa SO/Iz-I składa się z następujących elementów: - obudowa izolacyjna typu E-6(10)o wymiarach szer. x wys. x głęb. 850(1250) x 1365 x 400mm, z otworowaniem pod liczniki - ramy montażowej stalowej - rozłącznika głównego, który w szafach z pomiarem bezpośrednim pełni także funkcję zabezpieczenia przedlicznikowego (RBK00, RBK1) - tablica licznikowa - przekaźnik(i) zdalnego sterowania (PZS-5, PZS-4) - astronomiczny programator cyfrowy (CPA-3.0) - 8 szt. rozłączników bezpiecznikowych, z zabezpieczeniami obwodów odpływowych(rbk00) - 2 styczniki CL09A300 - gniazdo wtykowe 220V, 50Hz - obwód oświetlenia wnętrza szafy, składający się z wyłącznika krańcowego, oprawki E14, Pmax. 40W, - 6 szt. wyłączników instalacyjnych S301, B6A - wyłącznik oświetlenia Dla szafy typu SO/Iz-II, w wyposażeniu standardowym, dodatkowo montuje się: - 3 szt. przekładników typu ELA lub IMW, kl.0,5, o parametrach określonych przez odbiorcę - 3 szt. lampek L303 w obudowie S4-3 szt. wyłączników instalacyjnych S301, B6A, w obudowie S4 - tablicę licznikową - 1 stycznik, na życzenie odbiorcy, można zamienić na stycznik o większym prądzie znamionowym Szafa SO/Iz-I może być wykonana w wersji z pomiarem półpośrednim (SO/Iz-Ip). Różni się ona od szafy SO/Iz-I tym, iż posiada aparaty układu pomiarowego półpośredniego, zaś liczba obwodów odpływowych ulega zmniejszeniu do 6. Obudowy posiadają atesty badań stwierdzających zgodność ich wykonania z normą PN-IEC AC. Na życzenie odbiorcy wyposażenie poszczególnych typów szaf można zmieniać lub zamontować aparaturę wg indywidualnego projektu. MONTAŻ Szafy należy montować na fundamentach wykonywanych przez użytkownika lub na fundamentach prefabrykowanych dostarczonych przez producenta szaf. Szafy powinny być montowane w pewnej wysokości nad gruntem (np.200mm). Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 36

39 Szafa oświetlenia ulicznego S0/Iz-II. Fs1-3 F1-3 K2 K1 SKa K3 K4 Fp HL PEN N PE QF 1250 P Wh VArh SKa K1 PZS-5 K2 CPA-3.0 HL1-3 Fs1-3 KABEL STERUJACY PRZEK.ZM. Fp1-3 N S1 H X F2 F1 F3 K3 K4 QF F4 F5 F6 F7 F8 F9 F10 F11 N PE PEN Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 37

40 Fs1-3 F1-3 K2 K1 X K3 K4 F1 F4-F7 P X Fs1-3 K1 PZS-5 K2 CPA QF F8-F11 Wh S1 H F3 KABEL STERUJACY F2 PRZEK.ZM. K3 K4 N PE QF N1 PE PEN N F4 F5 F6 F7 F8 F9 F10 F Szafa oświetlenia ulicznego S0/Iz-I Szafa oświetleniowa typu SSO do mocowania na słupie ZASTOSOWANIE Szafy oświetleniowe SSO-1 (jednofazowe) i SSO-3 (trójfazowe) stosowane są w obwodach zasilania i sterowania oświetleniem ulic, placów, obiektów użyteczności publicznej itd. Szafa jest polecana do stosowania, jako typowa, przez ZE Rzeszów. BUDOWA Szafa oświetleniowa typu SSO jest zbudowana z obudowy izolacyjnej, w której na metalowym wsporniku, umieszczono całość aparatury rozdzielczej i sterowniczej. Jest to urządzenie składające się z układu pomiarowego bezpośredniego ( trójfazowego dla SSO-3 oraz jednofazowego dla SSO-1 ), stycznika załączającego, układu zabezpieczeń obwodów siłowych i sterowniczych. Jako stycznik zastosowano stycznik typu ID-6, jednakże w jego miejsce może być zastosowany stycznik dowolnego typu o prądzie do 100A. Szafa SSO-3 posiada 3 trójfazowe obwody wyjściowe, szafa SSO-1 posiada 8 jednofazowych obwodów na wyjściu. Jako zaciski obwodu wejściowego i obwodów wyjściowych zastosowano listwy zaciskowe LZ95mm 2. Obwód wejściowy jest osłonięty płytą izolacyjną i dostosowany do plombowania. Sterowanie oświetleniem może być realizowane w sposób ręczny, zegarem sterującym (programatorem) lub w kaskadzie. Obwód sterowniczy jest kompletnie połączony, jednakże montaż aparatów sterujących jest uzależniony od życzenia klienta. Standardowo wykonawca wykonuje wszystkie połączenia oraz przygotowuje szynę montażową z pustą obudową S4 pod montaż aparatu sterującego np. zegara. Szafa sterownicza posiada dwa metalowe uchwyty umożliwiające montaż na słupie przy pomocy specjalnych obejm. W dolnej części szafy zamontowano przepusty gumowe. PARAMETRY TECHNICZNE Znamionowe napięcie izolacji 690V Napięcie znamionowe 230/400V Znamionowy prąd ciągły do 63A Temperatura otoczenia O C Klasa izolacji II Stopień ochrony IP-43 Maksymalny przekrój przewodów łączeniowych 95mm 2 Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 38

41 Szafa SSO-3 rozmieszczenie aparatów kwh 220/380V, 1+N A Z R 0 0 R Z A Szafa SSO-3 schemat ideowy Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 39

42 Szafa oświetleniowa RZE-10P ZASTOSOWANIE Szafy oświetleniowa RZE-10P stosowane są w obwodach za silania i sterowania oświetleniem ulic, placów, obiektów użyteczności publicznej itd. Szafa jest polecana do stosowania, jako typowa, przez ZE Rzeszów. BUDOWA Szafa jest zbudowana z obudowy izolacyjnej, w której na metalowych wspornikach, umieszczono całość aparatury rozdzielczej i sterowniczej. Jest to urządzenie składające się z układu pomiarowego bezpośredniego, rozłącznika, 2 styczników, układu zabezpieczeń obwodów siłowych i sterowniczych, gniazda wtykowego, obwodu oświetleniowego z wyłącznikiem. Standardowo szafa wyposażana jest w listwy LZ95 tak w obwodzie zasilającym jak i w każdym obwodzie odpływowym. W górnej części szafy przygotowano przestrzeń dla ewentualnego montażu zegara kw h 220/380V, 3f+N A N A N R R R R N A N A Szafa RZE-10P schemat ideowy i widok po otwarciu drzwi. Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 40

43 XI. SZAFY KABLOWE W OBUDOWACH METALOWYCH I IZOLACYJNYCH Szafa kablowa w obudowie stalowej typu SKS ZASTOSOWANIE Szafy kablowe typu SKS przeznaczone są do wykonywania rozgałęzień sieci kablowych BUDOWA Szafa kablowa SKS składa się z obudowy wykonanej z blachy stalowej grubości 2mm, w której umieszczono aparaturę na stojaku, zamocowanym do metalowej podstawy. Konstrukcja szafy umożliwia montaż i demontaż obudowy bez demontażu stojaka z aparaturą oraz połączeń kablowych. Konstrukcja drzwi, oprócz zamknięcia na trzy zamki, umożliwia dodatkowe zamknięcie na kłódkę. Stojak dla montażu aparatury oraz podstawa wykonane są z profili stalowych. Podstawa i obudowa malowane są dodatkowo farbami chemoodpornymi. Kolorystyka do uzgodnienia z producentem. Wymiary szaf, w zależności od możliwości montażu obwodów z rozłącznikami szerokości 100mm, podano w tabeli. Ilość obwodów Typ szafy Gabaryty A X C X B cm Ilość obwodów Typ szafy Gabaryty A X C X B cm 3 SKS/3 70X120x30 6 SKS/6 95X120x30 4 SKS/4 75x120x30 8 SKS/8 120X120x30 Typowym wyposażeniem szafy są rozłączniki bezpiecznikowe trójbiegunowe typu ARS 2 (3) o prądzie znamionowym ciągłym do 400A (630A), rozłaczniki RWS, podstawy PBS oraz rozłączniki bezpiecznikowe NSL00 o prądzie do 160A. Na życzenie odbiorcy można stosować także inną aparaturę listwową o typowych wymiarach np. rozłączniki listwowe NSL, SL, FD. Dodatkowo w szafie standardowo montowane jest oświetlenie wewnętrzne wraz z gniazdem wtykowym dla obsługi, załączane samoczynnie po otwarciu drzwi. Dzięki zastosowaniu specjalnego mocowania rozłączników, możliwy jest montaż i demontaż każdego z nich bez wyłączania zasilania. Przykładowe zamówienie: SKS/6 2xARS3+4xARS2, SKAS/8 4xARS2+8xNSL00. PARAMETRY TECHNICZNE Napięcie znamionowe izolacji 690V Częstotliwość znamionowa 50 60Hz Znamionowy prąd zwarciowy Icm (500V) 50kA Trwałość mechaniczna łączników 1000cykli Znamionowy prąd ciągły do 630A Znamionowy prąd łączeniowy do 630A Stopień ochrony IP43, po otwarciu drzwi IP20 Temperatura otoczenia -40 O +50 O C Wielkość wkładek wg.pn/iec/din: dla ARS2-1/2; ARS3-3; NSL00-00 Maksymalny przekrój przewodów: dla pól z rozłącznikami ARS dla odpływów z rozłącznikami NSL do 240mm 2 do 70mm 2 Szafa kablowa SKA 6xARS2 MONTAŻ Szafy należy montować na fundamentach o wymiarach zewnętrznych w przekroju poprzecznym (A+50) x(b+50) mm, przy pomocy kotew lub metalowych dybli. Wysokość fundamentu ponad poziom gruntu nie powinna być mniejsza niż 200 mm. Zaleca się, by montaż szafy do fundamentu oraz montaż połączeń kablowych wykonywać przy zdjętej obudowie. Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 41

44 Szafa kablowa w obudowie izolacyjnej typu SKP ZASTOSOWANIE Szafy kablowe typu SKP przeznaczone są do wykonywania rozgałęzień sieci kablowych. Ze względu na swoją budowę mogą być stosowane w warunkach dużego zagrożenia zdrowia i życia obsługujących. BUDOWA Szafa kablowa SKP składa się z obudowy izolacyjnej typu E-6 (10) o głębokości 400mm, w której umieszczono aparaturę na stojaku zamocowanym do metalowej podstawy wykonanej z ceownika stalowego. Konstrukcja szafy umożliwia montaż i demontaż obudowy bez demontażu stojaka z aparaturą oraz połączeń kablowych. Na życzenie klienta szafy wykonywane są także z dnem, wtedy nie można oddzielać obudowy przy podpiętych kablach. Konstrukcja drzwi, oprócz zamknięcia na zamek, umożliwia dodatkowe zamknięcie na kłódkę. Stojak dla montażu aparatury oraz podstawa wykonane są z profili ocynkowanych lub z alucynku. Podstawa zabezpieczona jest dodatkowo farbami chemoodpornymi. Typowym wyposażeniem szafy są rozłączniki bezpiecznikowe trójbiegunowe typu ARS00-160A, ARS1-250A, ARS2-400A, ARS3-630A oraz rozłączniki RWS, podstawy PBS. W szafie E-6 można pomieścić maksymalnie 6 szt. rozłączników ARS1 (ARS2, ARS3) lub 12 szt. rozłączników ARS00. W zależności od potrzeb stosuje się różne kombinacje wyposażenia np. 2xARS+8xARS00, 4xARS+4xARS00, itp. Dzięki zastosowaniu specjalnego mocowania rozłączników, możliwy jest montaż i demontaż każdego z nich bez wyłączania zasilania. Dodatkowo w szafie standardowo montowane jest oświetlenie wewnętrzne wraz z gniazdem wtykowym dla obsługi, załączane samoczynnie po otwarciu drzwi. Po uzgodnieniu z producentem istnieje możliwość montażu innej aparatury. Przykładowe zamówienie: SKP 2xARS3+4xARS2, SKP 2xARS2+8xARS00 PARAMETRY TECHNICZNE Napięcie znamionowe izolacji Częstotliwość znamionowa Znamionowy prąd zwarciowy Icm (500V) Trwałość mechaniczna łączników Znamionowy prąd ciągły Stopień ochrony Stopień ochrony po otwarciu drzwi Temperatura otoczenia Wielkość wkładek bezpiecznikowych wg.pn/iec/din: dla rozłączników ARS2, 400A dla rozłączników ARS3, 630A dla rozłączników ARS00 Maksymalny przekrój przewodów: dla pól z rozłącznikami ARS dla odpływów z rozłącznikami ARS00 Klasa ochronności 690V 50 60Hz 50kA 1000cykli do 630A IP43 IP O C do 240mm 2 do 70mm 2 II Szafa kablowa SKP 2xARS2+8xARS00 MONTAŻ Szafy należy montować na fundamentach o wymiarach zewnętrznych w przekroju poprzecznym 450 x 900 mm, przy pomocy kotew lub metalowych dybli. Wysokość fundamentu ponad poziom gruntu nie powinna być mniejsza niż 200 mm. Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 42

45 Szafa kablowa w obudowie izolacyjnej typu SKP/A ZASTOSOWANIE Szafy kablowe typu SKP/A są przeznaczone do rozdziału energii w sieciach kablowych. Ze względu na swą budowę mogą być stosowane w warunkach dużego zagrożenia zdrowia i życia obsługujących. BUDOWA Szafa kablowa SKP/A składa się z obudowy izolacyjnej typu OSi lub KSi produkcji Emiter, o głębokości 245mm lub 320mm, w której umieszczono aparaturę rozdzielczą oraz fundamentu izolacyjnego. Obudowa szafy w kolorze RAL 7035, jest wykonana z tworzywa o zwiększonej odporności mechanicznej. Całość zamykana jest drzwiczkami z zamkiem z możliwością zamknięcia na kłódkę. Dodatkowo w szafie standardowo montowane jest oświetlenie wewnętrzne wraz z gniazdem wtykowym dla obsługi, załączane samoczynnie po otwarciu drzwi. Typowym wyposażeniem szafy są rozłączniki bezpiecznikowe trójbiegunowe typu ARS00-160A, ARS1-250A, ARS2-400A, ARS3-630A, rozłączniki RWS oraz podstawy PBS. W zależności od potrzeb stosuje się różne kombinacje wyposażenia np. 2xARS+4xARS00, 1xARS+6xARS00, itp. Dzięki zastosowaniu specjalnego mocowania rozłączników, możliwy jest montaż i demontaż każdego z nich bez wyłączania zasilania.na życzenie odbiorcy w szafie można montować inną aparaturę listwową np. produkcji ABB, EFEN, JEAN MULLER, OEZ, LEGRAND, SCHNEIDER itp. Przykładowe zamówienie: SKP/A 2xARS3+4xARS00, SKP/A 1xARS2+6xARS00. PARAMETRY TECHNICZNE Napięcie znamionowe izolacji Częstotliwość znamionowa Znamionowy prąd zwarciowy Icm (500V) Trwałość mechaniczna łączników Znamionowy prąd ciągły Stopień ochrony Temperatura otoczenia Wielkość wkładek bezpiecznikowych wg.pn/iec/din: dla rozłączników ARS2, 400A dla rozłączników ARS3, 630A dla rozłączników ARS00 Maksymalny przekrój przewodów: dla pól z rozłącznikami ARS dla odpływów z rozłącznikami ARS00 Klasa ochronności 690V 50 60Hz 50kA(20kA dla NSL) 1000 cykli do 400A (630A) IP44 (po otwarciu drzwi IP20) -40 O C +55 O C do 120mm 2 do 50mm 2 II Szafa kablowa SKP/A 2xARS2+4xARS00 - widok wnętrza Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 43

46 Szafa kablowa w obudowie aluminiowej typu SKA ZASTOSOWANIE Szafy kablowe typu SKA przeznaczone są do wykonywania rozgałęzień sieci kablowych. Przeznaczone są do pracy w szczególnie trudnych warunkach środowiskowych. BUDOWA Szafa kablowa SKA składa się z obudowy wykonanej z blachy aluminiowej typu SW produkcji PELMET, o głębokości 320mm, pomalowanej na kolor RAL 7035, w której umieszczono aparatur ę rozdzielczą oraz fundamentu betonowego typu C. Konstrukcja drzwi, oprócz zamknięcia na zamki, umożliwia dodatkowe zamknięcie na kłódkę. Typowym wyposażeniem szafy są rozłączniki bezpiecznikowe trójbiegunowe typu ARS 2 (3) o prądzie znamionowym ciągłym do 400A (630A), rozłaczniki RWS, podstawy PBS oraz rozłączniki bezpiecznikowe ARS00 o prądzie do 160A. W zależności od potrzeb stosuje się różne kombinacje wyposażenia np. 2xARS+8xARS00, 4xARS+4xARS00, itp. Dodatkowo w szafie standardowo montowane jest oświetlenie wewnętrzne wraz z gniazdem wtykowym dla obsługi, załączane samoczynnie po otwarciu drzwi. Dzięki zastosowaniu specjalnego mocowania rozłączników, możliwy jest montaż i demontaż każdego z nich bez wyłączania zasilania. Na życzenie zamawiającego możliwe są zmiany wymiarów szafy oraz zmiana rodzaju i ilości mo ntowanej aparatury. Przykładowe zamówienie: SKA 2xARS3+4xARS2, SKA 2xARS2+8xARS00. PARAMETRY TECHNICZNE Napięcie znamionowe izolacji Częstotliwość znamionowa Znamionowy prąd zwarciowy załączalny Icm (500V) Trwałość mechaniczna łączników Znamionowy prąd ciągły Znamionowy prąd łączeniowy Stopień ochrony Stopień ochrony po otwarciu drzwi Temperatura otoczenia Wielkość wkładek wg.pn/iec/din:- dla ARS2, 400A dla rozłączników ARS3, 630A dla rozłączników ARS00 Maksymalny przekrój przewodów: dla pól z rozłącznikami ARS dla odpływów z rozłącznikami ARS 690V 50 60Hz 50kA 1000cykli do 630A do 630A IP44 IP20-40 O +50 O C do 240mm 2 do 70mm 2 Szafa kablowa SKA 6xARS2 Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 44

47 XII. ROZDZIELNICE I PRZYSTAWKI POMIAROWE DLA PLACÓW BUDOWY W OBUDOWACH STALOWYCH LUB IZOLACYJNYCH O PRĄDACH ZNAMIONOWYCH A Rozdzielnice budowlane w obudowach izolacyjnych typu RB/Iz-200 (100) ZASTOSOWANIE Rozdzielnice budowlane RB/Iz-200 (100) służą do zasilania odbiorników o prądzie znamionowym do 200A, bezpośrednio na placu budowy oraz w innych sytuacjach wymagających tymczasowego lub okresowego zasilania. BUDOWA Rozdzielnice budowlane typu RB/Iz charakteryzują się zwartą, izolacyjną obudową, jedno lub dwukomorową zamykaną na zamki dociskowe i kłódki. Jako łączniki główne zastosowano rozłączniki bezpiecznikowe FH produkcji OEZ lub RBK produkcji APATOR. Obwody zabezpieczone są wyłącznikami różnicowoprądowymi CFI6 o prądzie zadziałania 0,03A oraz wyłącznikami nadmiarowo prądowymi typu CLS6. Zapewniają one skuteczną ochronę przed porażeniem prądem elektrycznym. W części dolnej rozdzielnicy, na specjalnym wsporniku, zamontowano gniazda wtykowe. Obudowa zamocowana jest na metalowej podstawie, wykonanej z profili stalowych. Rodzaj i ilość gniazd wtykowych oraz wymiary obudów w zależności od typu rozdzielnicy: Typ gniazda RB/Iz-200 RB/Iz-160 RB/Iz-100 3P+N+Z, IP67, 63A 1 1-3P+N+Z, IP67, 32A P+N+Z, IP67, 16A P+Z, IP67, 16A, przemysłowe 2P+Z, IP44, 16A Wymiary obudowy wys. x szer. x gł. mm 820x795x x795x x795x250 Na życzenie zamawiającego istnieje możliwość zmiany rodzaju rozdzielczego wg indywidualnego projektu w obudowie o izolacji kl.ii. montowanej aparatury, czyli w ykonanie urządzenia Rozdzielnice budowlane typu RB wykonywane są również w obudowie stalowej. PARAMETRY TECHNICZNE Wyszczególnienie RB/Iz-200 RB/Iz-160 RB/Iz-100 Napięcie znamionowe izolacji V Napięcie znamionowe 400/ / /230 robocze V Prąd znamionowy ciągły A Częstotliwość znamionowa Hz Moc przyłączalna 132/0,8 132/0,6 87/0,6 max./wsp. jednoczesności kw / Max. przekrój linii zasilającej mm 2 Stopień ochrony IP-44 IP-44 IP-44 Temperatura otoczenia o C Układ sieci TN-S TN-S TN-S Katalog Wyrobów ELEKTROMONTAŻ RZESZÓW S.A. 45
