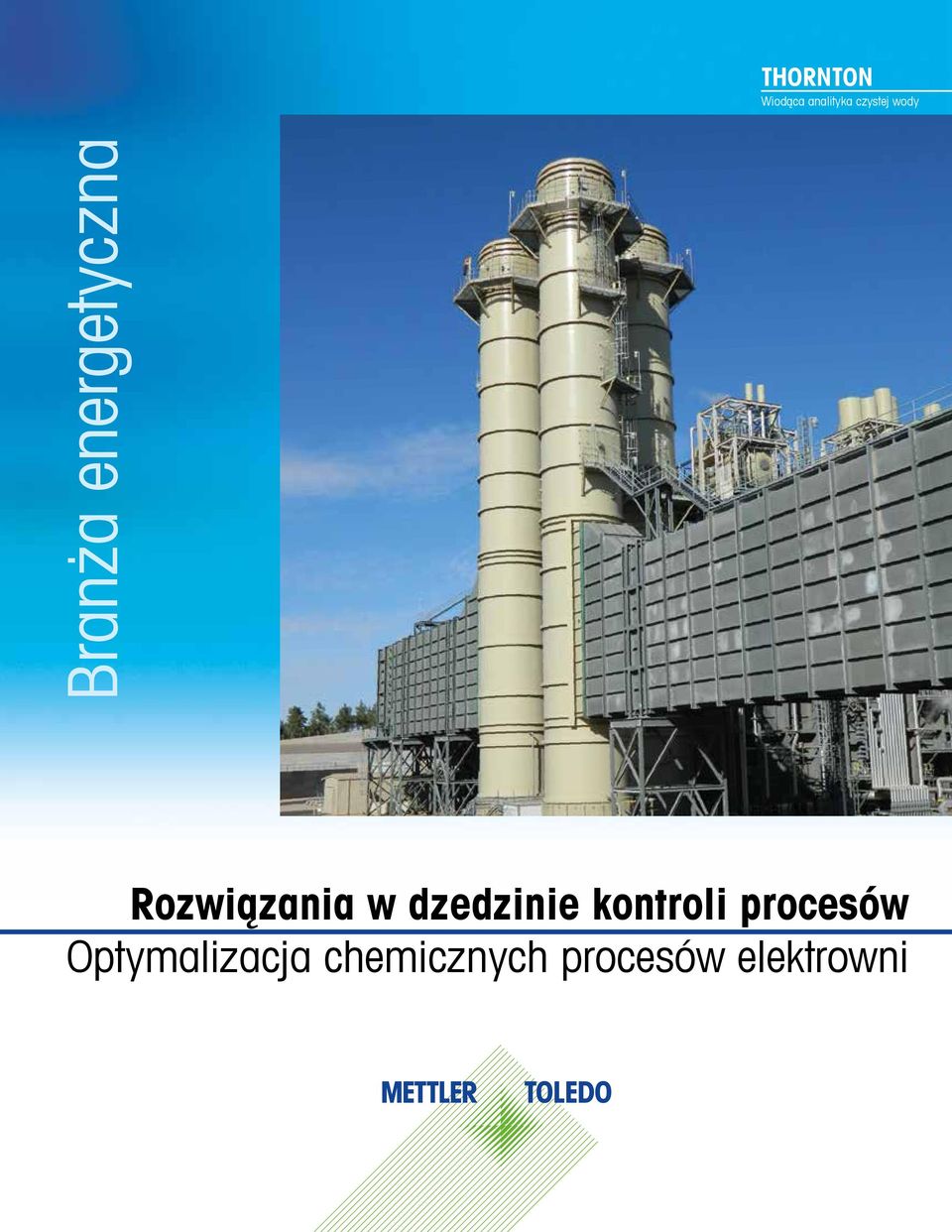

1 THORNTON Wiodąca analityka czystej wody Branża energetyczna Rozwiązania w dzedzinie kontroli procesów Optymalizacja chemicznych procesów elektrowni

2 METTLER TOLEDO kompetencja METTLER TOLEDO Zaangażowanie na rzecz innowacji i jakości Grupa METTLER TOLEDO Nasza organizacja specjalizuje się w dostarczaniu urządzeń precyzyjnych i związanych z nimi usług dla klientów przemysłowych. W 2012 roku METTLER TOLEDO odnotowała dochód w wysokości 2,3 miliarda dolarów amerykańskich. Od 1997 roku akcje firmy znajdują się w publicznym obrocie na Nowojorskiej Giełdzie Papierów Wartościowych. Działalność w skali światowej Dysponujemy ogólnoświatową siecią dystrybucyjną i zatrudniamy ponad pracowników. Wspieramy naszych klientów przemysłowych, dostarczając kompletne rozwiązania dla każdego etapu produkcji począwszy od odbioru surowców, przez wszystkie etapy procesu produkcji włącznie z pomiarami przepływowymi aż po ostateczną kontrolę pakowania, logistykę i wysyłkę. Urządzenia produkowane przez METTLER TOLEDO są stosowane w działalności badawczo-rozwojowej Ośrodek badawczo-produkcyjny Centrala rynku Biuro sprzedażowo-serwisowe METTLER TOLEDO Dealer lub partner 2 oraz podczas sterowania procesami i kontroli jakości. Główni odbiorcy to przedsiębiorstwa działające w branży farmaceutycznej, biotechnologicznej, chemicznej, spożywczej, energetycznej oraz kosmetycznej. Innowacja i jakość Nasza firma cieszy się doskonałą renomą jako jedna z najbardziej innowacyjnych firm, przeznaczając ponadprzeciętne nakłady na badania i rozwój. Dokładamy wszelkich starań, aby osiągnąć najwyższy poziom jakości produktów. Dzięki kompleksowemu zarządzaniu jakością zarówno na poziomie produktu, jak i procesu produkcji pomagamy naszym klientom sprostać międzynarodowym standardom. Dział kontroli procesów przemysłowych Dział kontroli procesów przemysłowych, będący częścią grupy METTLER TOLEDO, koncentruje działania na rozwiązaniach do pomiaru bezpośrednio na linii produkcyjnej. Dział składa się z dwóch jednostek biznesowych: Ingold oraz Thornton. Obie należą do grona światowych liderów w swoich branżach oraz dostarczanych technologiach.

3 Thornton wiodące rozwiązania do analizy czystej wody Ponad czterdzieści pięć lat temu firma Thornton zaprojektowała i wyprodukowała oryginalne analogowe mierniki oporu właściwego / przewodności do wody ultraczystej. Firma Thornton pomogła uszczegółowić właściwości przewodności wody czystej, wyznaczając standard pomiaru w branży mikroelektronicznej i zyskując szeroką akceptację branży energetycznej w zakresie uzdatniania wody uzupełniającej. Lider w branży Pozycja lidera branży technologicznej firmy Thornton opiera się na gruntownej wiedzy na temat kluczowej technologii pomiarów wody ultraczystej (UPW) oraz szerokiego doświadczenia w jej stosowaniu. Nasze innowacyjne wieloparametrowe urządzenia i czujniki są wybierane do monitorowania systemów UPW na całym świecie. Szerokie możliwości pomiarowe pozwalają na wykorzystywanie naszych narzędzi na każdym etapie obiegu wody: od wody uzupełniającej, przez reakcje chemiczne, chłodzenie, zużytą wodę, aż po odzyskiwanie i ponowne użycie. Firma Thornton, która wchodzi w skład działu kontroli procesów przemysłowych będącego częścią grupy METTLER TOLEDO, opracowała światowej klasy technologie w zakresie przewodności, pomiarów zawartości sodu, krzemionki, ph, ORP, tlenu rozpuszczonego oraz całkowitej zawartości węgla organicznego. Nieustannie dostarczamy innowacyjne rozwiązania z rozszerzonymi możliwościami pomiarowymi, tak aby spełnić wysokie wymagania branży ciepłowniczej. Nasza globalna, rozległa infrastruktura wsparcia udostępnia lokalną sieć sprzedaży oraz serwis dla wszystkich produktów METTLER TOLEDO Thornton w większości regionów na świecie. Udział w życiu branży Jako techniczny lider pomiarów wody ultraczystej, firma Mettler-Toledo Thornton wspiera udział swoich pracowników w następujących organizacjach i konferencjach energetycznych: Komisja ds. wody ASTM D19, przewodniczący grupy zadaniowej Konferencja Wody Ultraczystej, uczestnik i akredytowany ekspert branżowy EPRI, VGB, Eskom i inne konferencje energetyczne Międzynarodowa Konferencja Wodna, odczyty i prezentacje Międzynarodowe Stowarzyszenie ds. Właściwości Wody i Pary, członek Procesy wspomagające (str ) Źródło wody Uzdatnianie uzupełniającej wody czystej (str. 6 7) Oczyszczanie ścieków (str ) Środowisko Monitorowanie reakcji chemicznych cyklu (str. 8 9) 3

4 Technologia zarządzania inteligentnymi czujnikami pomiarowymi 4 Innowacyjne rozwiązania pomiarowe Zaawansowana kontrola procesów Technologia zarządzania inteligentnymi czujnikami pomiarowymi (ISM ) to sprawdzona, wbudowana w czujnik technologia, która odpowiada za nadawanie silnego sygnału cyfrowego, przechowywanie niepowtarzalnych fabrycznych i aktualnych danych kalibracyjnych oraz przewidywanie potrzeby konserwacji, kalibracji i wymiany czujnika. Technologia ISM zapewnia wyższą dokładność, niezawodność i bezpieczeństwo w kluczowych zastosowaniach. Diagnostyka zapobiegawcza Algorytmy diagnostyczne czujnika w czasie rzeczywistym zapewniają optymalizację wydajności w trybie sieciowym. Dane dotyczące konserwacji predykcyjnej, w tym funkcje dynamicznego wskaźnika żywotności (DLI), czasu do konserwacji (TTM) oraz adaptacyjnego zegara kalibracyjnego (ACT). Wieloparametrowość umożliwia zmniejszenie liczby urządzeń Technologia ISM oferuje unikalne i kompleksowe rozwiązania produktowe dotyczące pomiarów ph, tlenu rozpuszczonego, przewodności, sodu, krzemionki oraz TOC. Technologia czujników cyfrowych umożliwia łatwą obsługę dzięki wstępnie skalibrowanym czujnikom z funkcją Podłącz i Mierz, zwiększonej wydajności czujników oraz wbudowanym urządzeniom diagnostycznym. Przetwornik wieloparametrowy M300 Łatwość użycia technologii ISM dzięki funkcji Podłącz i Mierz umożliwia szybkie uruchamianie czujnika Możliwość pomiaru jedno- lub dwukanałowego Konserwacja proaktywna Optymalizacja harmonogramów czynności konserwacyjnych w celu obniżenia kosztów i uniknięcia nieplanowanych przestojów. Technologia ISM udostępnia przewidujące powiadomienia serwisowe, umożliwiając redukcję kosztów i oszczędność czasu. Konserwacja przewidująca zmniejsza koszt cyklu życia czujników. Przetwornik wieloparametrowy M800 Maks. cztery kanały pomiaru Ekran imonitor monitoruje stan czujnika w czasie rzeczywistym. Diagnostyka zapobiegawcza pozwala proaktywnie planować czynności konserwacyjne czujnika.

5 Szeroka gama czujników przewodności UniCond Szybko reagujący optyczny czujnik rozpuszczonego tlenu Certyfikowane, niepowtarzalne dane kalibracyjne zapisane w pamięci Technologia ISM zapewnia większą dokładność ze znacznie poszerzonym zakresem pomiarów Silny sygnał cyfrowy bezpośrednio z czujnika Niezawodny pomiar oparty na zjawisku chemiluminiscencji Brak membrany, elektrolitu i elektrod oznacza niewielkie nakłady na konserwację. Brak interferencji wodoru w monitorowaniu chłodzenia stojana 5

6 Uzdatnianie wody czystej Wiodące pomiary analityczne Uzdatnianie wody uzupełniającej Kontrolowanie uzdatniania wody o wysokiej czystości wymaga użycia czułych i precyzyjnych przyrządów analitycznych. Pomiary dokonywane przez firmę METTLER TOLEDO Thornton, jako lidera w spełnianiu surowych wymagań dotyczących wody dejonizowanej, wyznaczają akceptowane standardy w zakresie jakości wody w wielu systemach uzdatniania wody uzupełniającej. Wieloparametrowe przetworniki i czujniki firmy METTLER TOLEDO Thornton są wygodną platformą dla pomiarów w całym systemie wody uzupełniającej, począwszy od uzdatniania wstępnego aż do końcowego magazynowania wody dejonizowanej. Obsługa systemu odwróconej osmozy wymaga ciągłego monitorowania, aby można było wykrywać i korygować niepoprawne warunki robocze w celu uniknięcia uszkodzeń kosztownych membran. Nasze urządzenia umożliwiają m.in. pomiary ph i redoks, aby chronić membrany. Te same platformy wykonują pomiary przewodności, temperatury i szybkości przepływu na potrzeby dokładnego nadzoru wydajności membran. Wydajne działanie i regenerowanie wymienników jonowych jest możliwe także dzięki ciągłemu monitorowaniu najważniejszych parametrów. Analizatory przewodności UniCond, sodu 2300Na, krzemionki 2800Si i całkowitej zawartości węgla organicznego 5000TOCi zapewniają pełen obraz jakości wody wraz z informacjami uzyskiwanymi w czasie rzeczywistym umożliwiającymi podjęcie w razie potrzeby działań naprawczych. Parametry pomiarów ph/redoks Przewodność % odrzucenia % odzyskania Przepływ Sód Krzemionka Tlen rozpuszczony TOC Przetwornik wieloparametrowy M800 Czujniki ph/redoks 6 Maks. cztery kanały pomiaru Ekran imonitor monitoruje stan czujnika w czasie rzeczywistym Diagnostyka zapobiegawcza pozwala proaktywnie planować czynności konserwacyjne czujnika. Przeprowadzanie pomiarów ph i redoks za pomocą jednej elektrody Niezawodność sygnału cyfrowego Konserwacja przewidująca dzięki technologii ISM

7 Odwiedź centrum kompetencji Szeroki wybór czujników przewodności UniCond Czujnik całkowitej zawartości węgla organicznego 5000TOCi z ciągłym odczytem Prosta funkcja Podłącz i Mierz oraz najwyższa precyzja fabrycznej kalibracji Jeden model o szerokim zastosowaniu dla całego systemu uzdatniania wody uzupełniającej Niezawodność sygnału cyfrowego Ostrzega o zanieczyszczeniach organicznych jonitu Wykrywa substancje organiczne (na poziomie ppb) w kondensacie kogeneracji Do czterech czujników TOC w pojedynczym przetworniku M800 7

8 Monitorowanie reakcji chemicznych cyklu Niezawodne pomiary Redukcja korozji i osadów Długotrwałe i wydajne wytwarzanie energii wymaga uważnego nadzoru, który zapobiega występowaniu korozji i warunków sprzyjających odkładaniu się osadów oraz zapewnia zgodność z wytycznymi EPRI, VGB itp. Urządzenia firmy METTLER TOLEDO Thornton przeznaczone do tego typu pomiarów obejmują intuicyjne wieloparametrowe przetworniki i czujniki. Szczególnie niewielkie objętościowo obudowy czujników zapewniają możliwość reakcji we właściwym czasie, zapobiegając gromadzeniu się produktów utleniania wokół czujników. Czujnik UniCond wykonuje precyzyjne pomiary przewodności właściwej kationowej i z odgazowaniem dzięki dzięki systemowi kalibracji obwodu pomiarowego, stałej celi i czujnika temperatury. Wartość ph obliczona na podstawie tych pomiarów jest dostępna na wszystkich przetwornikach naszej produkcji. Czujnik phure wykonuje bezpośrednie pomiary ph przy minimalnych kosztach konserwacji. Ten dodatkowy pomiar przydaje się, gdy warunki powodujące zakłócenia reakcji chemicznych cyklu przekroczą limity dotyczące dokładnych obliczeń wartości ph. Firma METTLER TOLEDO Thornton oferuje kilka opcji pomiarów tlenu rozpuszczonego w celu uzyskania kontroli na poziomach ppb odpowiednich dla zastosowanego systemu uzdatniania substancji chemicznych cyklu. Nasze analizatory sodu i krzemionki udostępniają rozwiązanie o wysokiej czułości dotyczące monitorowania Szybko reagujący optyczny czujnik rozpuszczonego tlenu jakości pary, aby zapobiec korozji i powstawaniu osadów w turbinach. Te analizatory są również doskonałe do wykrywania wycieków ze skraplacza i przebicia stacji uzdatniania kondensatu. Parametry pomiarów Przewodność właściwa i kationowa Obliczona wartość ph Zmierzona wartość ph/redoks Tlen rozpuszczony Sód Krzemionka TOC Całkowicie automatyczny analizator sodu 2300Na 8 Funkcja Podłącz i Mierz z technologią ISM Doskonała długotrwała stabilność Niewielkie nakłady na konserwację dzięki brakowi membrany, elektrolitu i elektrod Minimalny nadzór ze strony operatora Nienadzorowana automatyczna konserwacja i kalibracja elektrody Wygodny pomiar próbki jednorazowej

9 Analizator krzemionki wymagający niskich nakładów na konserwację 2800Si Czujniki phure ph i UniCond przystosowane do wody czystej Regulowany czasu między pomiarami w celu oszczędzania odczynników Nienadzorowana automatyczna kalibracja rozpiętości Brak konieczności przeprowadzania kalibracji przy każdym pomiarze Najwyższa dokładność pomiarów ph dzięki przepływowi ciekłego elektrolitu Szeroki odstęp od elektrody przewodności zapobiega zabrudzeniu Precyzyjna kompensacja temperatury próbek dla pomiaru przewodności właściwej i kationowej 9

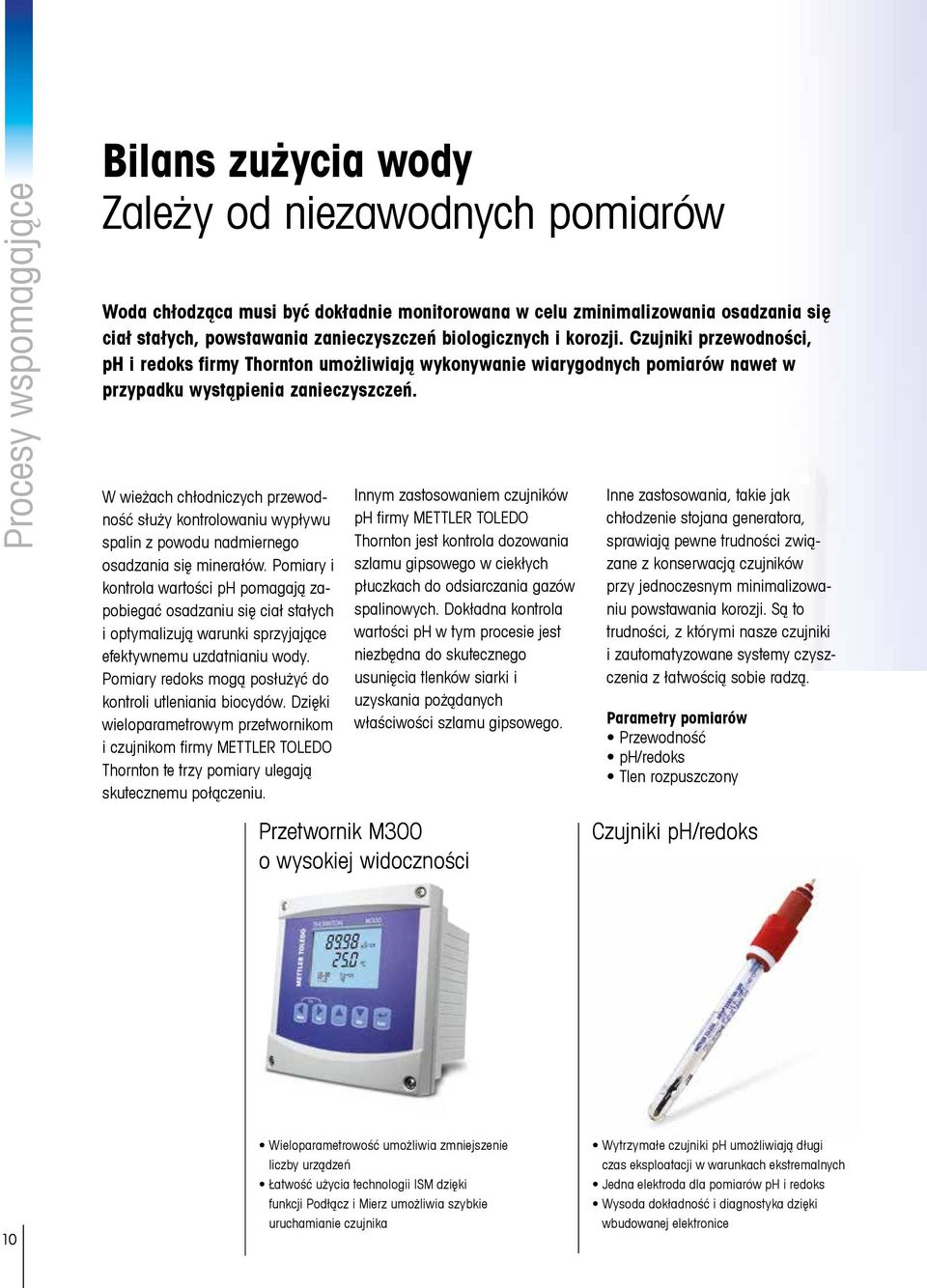

10 Procesy wspomagające Bilans zużycia wody Zależy od niezawodnych pomiarów Woda chłodząca musi być dokładnie monitorowana w celu zminimalizowania osadzania się ciał stałych, powstawania zanieczyszczeń biologicznych i korozji. Czujniki przewodności, ph i redoks firmy Thornton umożliwiają wykonywanie wiarygodnych pomiarów nawet w przypadku wystąpienia zanieczyszczeń. W wieżach chłodniczych przewodność służy kontrolowaniu wypływu spalin z powodu nadmiernego osadzania się minerałów. Pomiary i kontrola wartości ph pomagają zapobiegać osadzaniu się ciał stałych i optymalizują warunki sprzyjające efektywnemu uzdatnianiu wody. Pomiary redoks mogą posłużyć do kontroli utleniania biocydów. Dzięki wieloparametrowym przetwornikom i czujnikom firmy METTLER TOLEDO Thornton te trzy pomiary ulegają skutecznemu połączeniu. Innym zastosowaniem czujników ph firmy METTLER TOLEDO Thornton jest kontrola dozowania szlamu gipsowego w ciekłych płuczkach do odsiarczania gazów spalinowych. Dokładna kontrola wartości ph w tym procesie jest niezbędna do skutecznego usunięcia tlenków siarki i uzyskania pożądanych właściwości szlamu gipsowego. Inne zastosowania, takie jak chłodzenie stojana generatora, sprawiają pewne trudności związane z konserwacją czujników przy jednoczesnym minimalizowaniu powstawania korozji. Są to trudności, z którymi nasze czujniki i zautomatyzowane systemy czyszczenia z łatwością sobie radzą. Parametry pomiarów Przewodność ph/redoks Tlen rozpuszczony Przetwornik M300 o wysokiej widoczności Czujniki ph/redoks 10 Wieloparametrowość umożliwia zmniejszenie liczby urządzeń Łatwość użycia technologii ISM dzięki funkcji Podłącz i Mierz umożliwia szybkie uruchamianie czujnika Wytrzymałe czujniki ph umożliwiają długi czas eksploatacji w warunkach ekstremalnych Jedna elektroda dla pomiarów ph i redoks Wysoda dokładność i diagnostyka dzięki wbudowanej elektronice

11 Odwiedź centrum kompetencji Odporne na działanie związków chemicznych czujniki przewodności z 4 elektrodami Trwały czujnik przewodności bezpośrednio do kotła Szeroki zakres pomiarów na potrzeby regeneracji dejonizatora Kontrola odpowiedniego rozcieńczania kwasów/sody kaustycznej Umożliwia bezpośredni odczyt stężenia Parametry wysokiej temperatury/ciśnienia w przypadku próbek niechłodzonych Odpowiedni dla próbek wypływu spalin z kotła pomocniczego i innych próbek o umiarkowanej temperaturze Szeroki zakres kompensacji temperatury 11

12 Oczyszczanie ścieków Pomiary i konserwacja Uproszczenia w trudnych środowiskach Strumienie ścieków są uzdatniane w celu usuwania zanieczyszczeń i spełnienia wymogów zawartych w przepisach dotyczących ochrony środowiska. Firma METTLER TOLEDO oferuje szeroki wybór czujników ph i technik czyszczenia w celu ograniczenia częstotliwości czynności konserwacyjnych w tej branży. Zintegrowane czujniki ph łączące sondę pomiarową, referencyjną, czujnik temperatury i uziemienie łatwo się zakłada i demontuje w celu wyczyszczenia i kalibracji. Można to zrobić ręcznie lub w sposób automatyczny przy użyciu systemów czyszczenia i kalibracji EasyClean. Na potrzeby neutralizacji ścieków przetworniki firmy METTLER TOLEDO Thornton zawierają wbudowaną możliwość sterowania PID z sygnałami wychodzącymi zgodnymi ze wszystkimi typami zaworów kontrolnych i pomp dozujących. Jest to szczególnie wygodne, gdy PLC lub inny system kontroli jest niedostępny w danym obszarze. Parametry pomiarów ph/redoks Przewodność System czyszczenia i kalibracji czujnika EasyClean 12 Nienadzorowane czyszczenie i kalibracja Produkt zapewnia maksymalną wydajność i dostępność czujnika

13 Obudowy czujników ph/redoks wymagające mniejszych nakładów pracy M300 i M800 Przetworniki wieloparametrowe Wciąganie ręczne lub pneumatyczne Wybór możliwości dostosowania procesu i materiałów Przetwornik wielokanałowe z możliwością pomiarów wieloparametrowych Łatwość użycia technologii ISM dzięki funkcji Podłącz i Mierz 13

14 Szkolenia i usługi Usługi serwisowe dotyczące produktów dla użytkowników i inżynierów projektów Oferta firmy METTLER TOLEDO obejmuje pełen zakres usług serwisowych, począwszy od doradztwa w zakresie wyboru produktu, przez instalację, a skończywszy na umowach o świadczenie usług. Szerokie spektrum usług Oferujemy kompleksowe usługi obejmujące doradztwo w zakresie wyboru produktu, wsparcie dotyczące zastosowania i instalacji oraz umowy o świadczenie usług posprzedażowych. Wysokie kompetencje naszych przedstawicieli handlowych i służb technicznych sprawiły, że firma METTLER TOLEDO stała się kompetentnym partnerem dla naszych klientów na całym świecie. Wielu czołowych producentów polega na naszej fachowości i wieloletnim doświadczeniu, podnosząc w ten sposób swoje kompetencje. Identyfikowalność Mierniki Thornton Kalibratory Thornton Precyzyjny miernik wielofunkcyjny Laboratorium kalibracji Thornton Czujniki Czujniki referencyjne Thornton (Amerykańskie Stowarzyszenie Badań i Materiałów) Rozwiązania ASTM Instytut NIST (National Institute of Standards & Technology) 14

15 Globalny zasięg Dzięki wielu zakładom produkcyjnym na całym świecie, ponad 40 podmiotom gospodarczym obecnym na rynku i wielu międzynarodowym punktom sprzedaży, METTLER TOLEDO utrzymuje sieć dystrybucyjną i usługową na całym świecie, aby wspierać swoich globalnych klientów. Doskonałe wsparcie dotyczące zastosowań Doradztwo w zakresie eksploatacji urządzeń pozwala zaoszczędzić czas i pieniądze. Szczegółowa dokumentacja techniczna produktu oraz lokalne wsparcie podczas specyfikacji, instalacji i odbioru pomagają w planowej realizacji projektów. Doskonałe usługi Naprawy w hali serwisowej Regeneracja czujników Instalacja/uruchomienie Szkolenia/seminaria/webinary Umowy na konserwację Fabryczna rekalibracja Ocena/weryfikacja w miejscu instalacji Dokumentacja jakości Wsparcie w procesach walidacji Wsparcie w tworzeniu standardowej procedury operacyjnej (SOP) Odwiedź centrum kompetencji 15

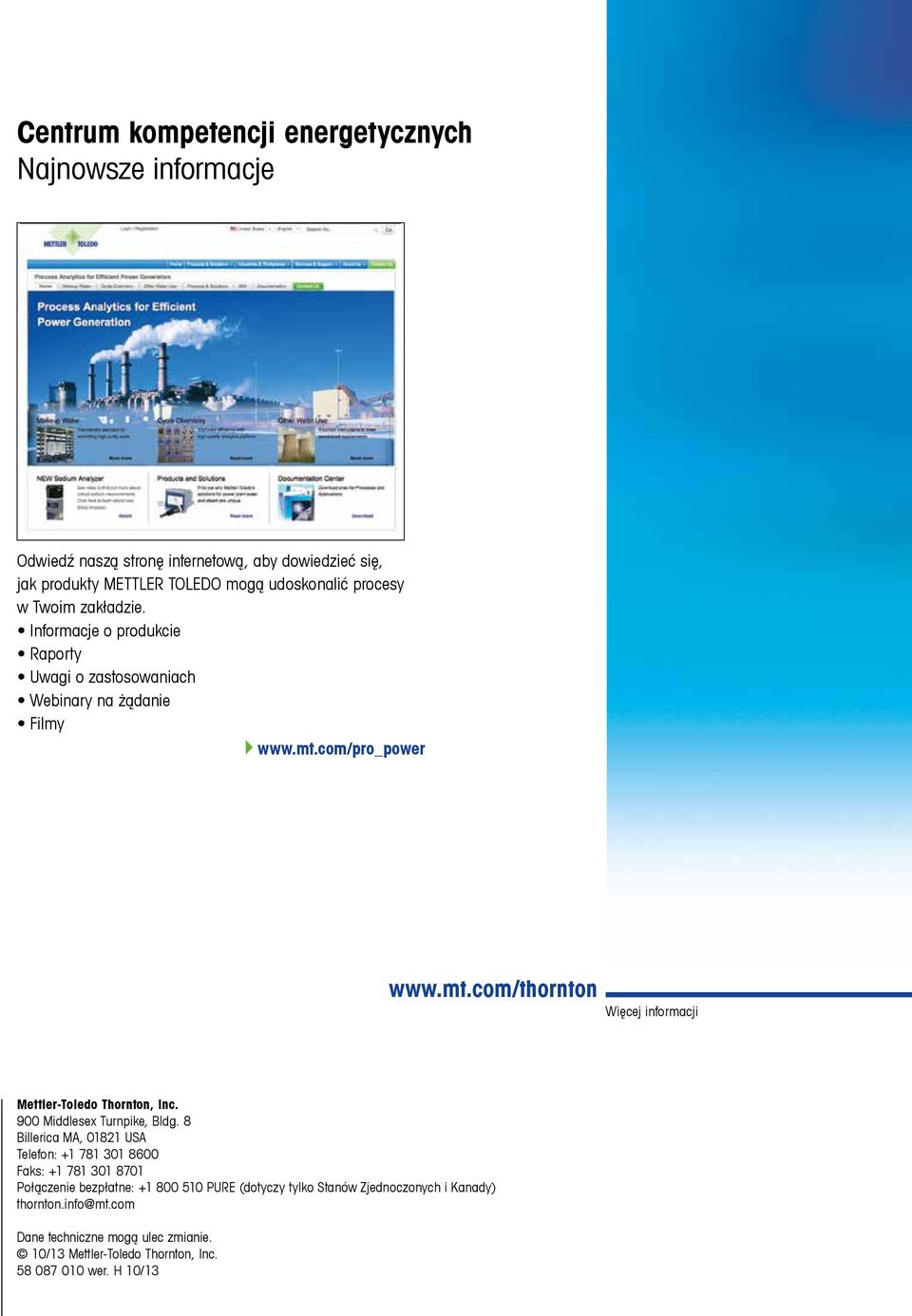

16 Centrum kompetencji energetycznych Najnowsze informacje Odwiedź naszą stronę internetową, aby dowiedzieć się, jak produkty METTLER TOLEDO mogą udoskonalić procesy w Twoim zakładzie. Informacje o produkcie Raporty Uwagi o zastosowaniach Webinary na żądanie Filmy 4www.mt.com/pro_power Więcej informacji Mettler-Toledo Thornton, Inc. 900 Middlesex Turnpike, Bldg. 8 Billerica MA, USA Telefon: Faks: Połączenie bezpłatne: PURE (dotyczy tylko Stanów Zjednoczonych i Kanady) thornton.info@mt.com Dane techniczne mogą ulec zmianie. 10/13 Mettler-Toledo Thornton, Inc wer. H 10/13
