1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Inwestor: Zakład Wodociągów i Kanalizacji Sp. z o.o. ul. Bohaterów Getta 9-11, Żary Zadanie: Wykonanie przewiertów sterowanych i przecisków mechanicznych dla robót wodno kanalizacyjnych inwestycyjnych, remontowych, eksploatacyjnych i awaryjnych realizowanych przez ZWiK Sp. z o.o. w Żarach na terenie miasta Żary Żary, dnia r.

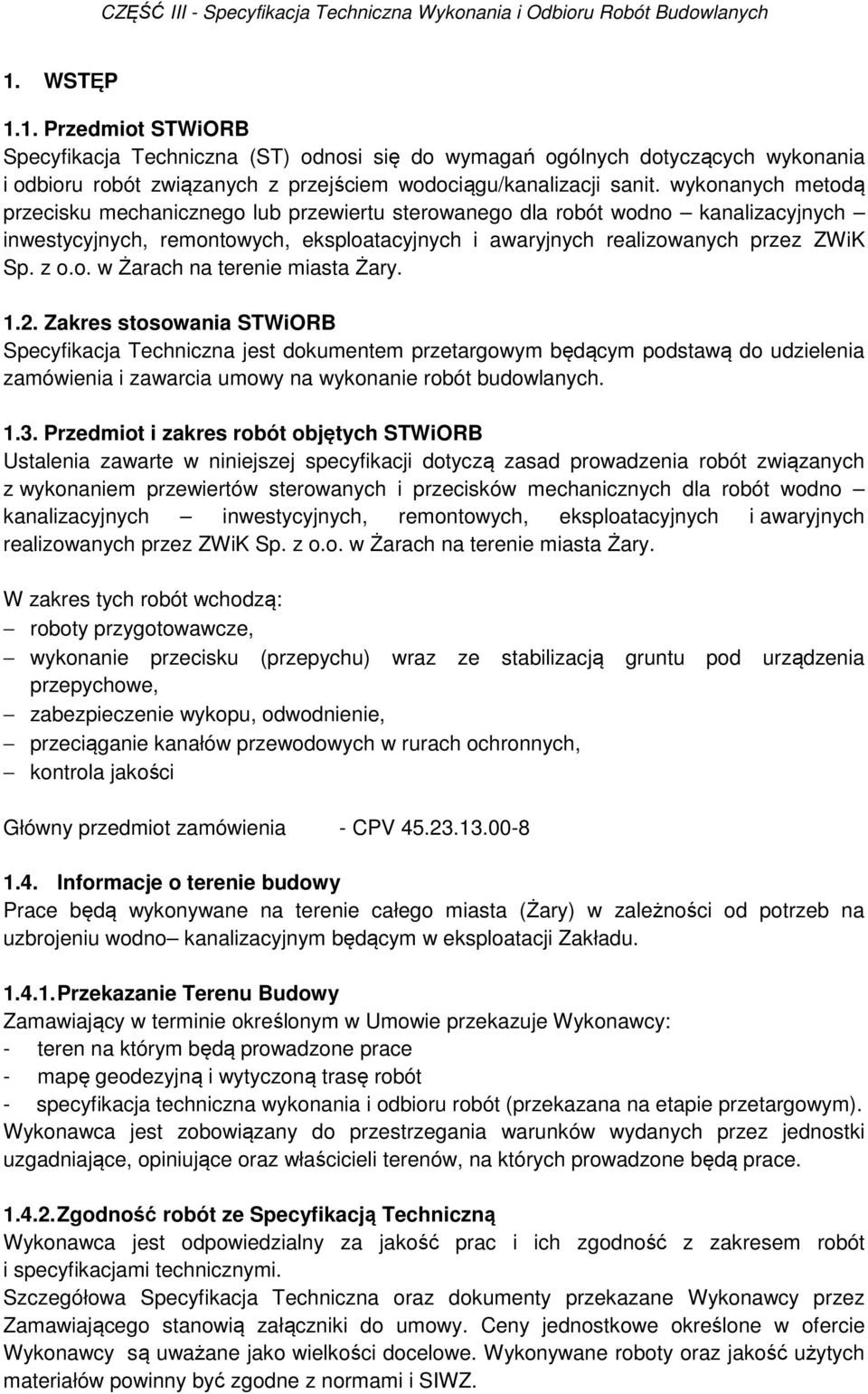

2 1. WSTĘP 1.1. Przedmiot STWiORB Specyfikacja Techniczna (ST) odnosi się do wymagań ogólnych dotyczących wykonania i odbioru robót związanych z przejściem wodociągu/kanalizacji sanit. wykonanych metodą przecisku mechanicznego lub przewiertu sterowanego dla robót wodno kanalizacyjnych inwestycyjnych, remontowych, eksploatacyjnych i awaryjnych realizowanych przez ZWiK Sp. z o.o. w Żarach na terenie miasta Żary Zakres stosowania STWiORB Specyfikacja Techniczna jest dokumentem przetargowym będącym podstawą do udzielenia zamówienia i zawarcia umowy na wykonanie robót budowlanych Przedmiot i zakres robót objętych STWiORB Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z wykonaniem przewiertów sterowanych i przecisków mechanicznych dla robót wodno kanalizacyjnych inwestycyjnych, remontowych, eksploatacyjnych i awaryjnych realizowanych przez ZWiK Sp. z o.o. w Żarach na terenie miasta Żary. W zakres tych robót wchodzą: roboty przygotowawcze, wykonanie przecisku (przepychu) wraz ze stabilizacją gruntu pod urządzenia przepychowe, zabezpieczenie wykopu, odwodnienie, przeciąganie kanałów przewodowych w rurach ochronnych, kontrola jakości Główny przedmiot zamówienia - CPV Informacje o terenie budowy Prace będą wykonywane na terenie całego miasta (Żary) w zależności od potrzeb na uzbrojeniu wodno kanalizacyjnym będącym w eksploatacji Zakładu Przekazanie Terenu Budowy Zamawiający w terminie określonym w Umowie przekazuje Wykonawcy: - teren na którym będą prowadzone prace - mapę geodezyjną i wytyczoną trasę robót - specyfikacja techniczna wykonania i odbioru robót (przekazana na etapie przetargowym). Wykonawca jest zobowiązany do przestrzegania warunków wydanych przez jednostki uzgadniające, opiniujące oraz właścicieli terenów, na których prowadzone będą prace Zgodność robót ze Specyfikacją Techniczną Wykonawca jest odpowiedzialny za jakość prac i ich zgodność z zakresem robót i specyfikacjami technicznymi. Szczegółowa Specyfikacja Techniczna oraz dokumenty przekazane Wykonawcy przez Zamawiającego stanowią załączniki do umowy. Ceny jednostkowe określone w ofercie Wykonawcy są uważane jako wielkości docelowe. Wykonywane roboty oraz jakość użytych materiałów powinny być zgodne z normami i SIWZ.

3 Zabezpieczenie Terenu Budowy Wykonawca jest zobowiązany do zapewnienia i utrzymania bezpieczeństwa na Terenie Budowy w okresie trwania realizacji Umowy aż do zakończenia i odbioru końcowego robót, a w szczególności: a) Utrzyma warunki bezpiecznej pracy i pobytu osób wykonujących czynności związane z budową i nienaruszalność ich mienia służącego do pracy, a także zabezpieczy Teren, na którym wykonywane są prace przed dostępem osób nieupoważnionych. b) Fakt przystąpienia do robót Wykonawca obwieści przed ich rozpoczęciem przez umieszczenie, w miejscach i ilościach określonych przez przedstawiciela Zamawiającego, tablic informacyjnych, których treść będzie zatwierdzona przez przedstawiciela Zamawiającego. Tablice informacyjne będą utrzymywane przez Wykonawcę w dobrym stanie przez cały okres realizacji robót Ochrona środowiska w czasie wykonywania robót Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego. W okresie trwania budowy i wykończania robót Wykonawca będzie: stosować się do Ustawy z r. o odpadach (Dz. U. Nr 62, póz. 628, z późn.zm.), podejmować wszelkie uzasadnione kroki mające na celu stosowanie się do przepisów i norm dotyczących ochrony środowiska na terenie i wokół Terenu Budowy oraz będzie unikać uszkodzeń lub uciążliwości dla osób lub własności społecznej i innych, a wynikających ze skażenia, hałasu lub innych przyczyn powstałych w następstwie Jego sposobu działania. Stosując się do tych wymagań będzie miał szczególny wzgląd na: a) lokalizację zabudowań, magazynów, składowisk, i dróg dojazdowych; b) środki ostrożności i zabezpieczenia przed: - zanieczyszczeniem powietrza pyłami i gazami, - możliwością powstania pożaru Ochrona przeciwpożarowa Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez personel Wykonawcy Ochrona własności publicznej i prywatnej Wykonawca odpowiada za ochronę wszelkich instalacji, urządzeń, wyposażenia znajdującego się na przekazanym placu budowy. O fakcie powstania uszkodzeń Wykonawca bezzwłocznie powiadomi przedstawiciela Zamawiającego, jak również dokona naprawy na swój koszt Bezpieczeństwo i higiena pracy Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz

4 niespełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. W szczególności Wykonawca zobowiązany jest do przestrzegania przepisów BHP wynikających z: Rozporządzenia Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47.poz.401). Uznaje się, że wszelkie koszty związane z wypełnieniem wymagań określonych powyżej nie podlegają odrębnej zapłacie i są uwzględnione w Cenie Ofertowej Ochrona i utrzymanie robót Wykonawca będzie odpowiedzialny za ochronę robót i za wszelkie materiały i urządzenia używane do robót od daty rozpoczęcia do daty odbioru robót przez Zamawiającego. Wykonawca będzie utrzymywać roboty do czasu końcowego odbioru. Utrzymanie powinno być prowadzone w taki sposób, aby przedmiot robót lub jego elementy były w zadowalającym stanie przez cały czas, do momentu odbioru końcowego. Jeśli Wykonawca w jakimkolwiek czasie zaniedba utrzymanie, to na polecenie przedstawiciela Zamawiającego powinien rozpocząć roboty porządkowe nie później niż w 24 godziny po otrzymaniu tego polecenia Stosowanie się do prawa i innych przepisów Wykonawca zobowiązany jest znać wszystkie przepisy, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót Zaplecze dla potrzeb Wykonawcy Zamawiający wskaże miejsce lub plac na etapie przekazania frontu robót Niektóre określenia podstawowe Użyte w ST wymienione poniżej określenia należy rozumieć w każdym przypadku następująco: Kierownik budowy - osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji umowy Inspektor Nadzoru lub przedstawiciel inwestora - osoba wyznaczona przez Zamawiającego, sprawująca nadzór inwestorski, upoważniona do występowania w jego imieniu w sprawie realizacji umowy Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne ze Specyfikacjami Technicznymi, zaakceptowane przez Inspektora i Zamawiającego. Materiały użyte do wykonania robót powinny być nowe i pełnowartościowe Odpowiednia (bliska) zgodność - zgodność wykonywanych Robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych Aprobata techniczna - dokument potwierdzający pozytywną ocenę techniczną wyrobu stwierdzającą jego przydatność do stosowania w określonych warunkach, wydany przez jednostkę upoważnioną do udzielania aprobat technicznych; spis jednostek aprobujących zestawiony jest w Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia 19 grudnia 1994 r. W sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych (Dz. U. Nr 10 z dnia 8 lutego 1995 r. Poz.48, rozdział 2).

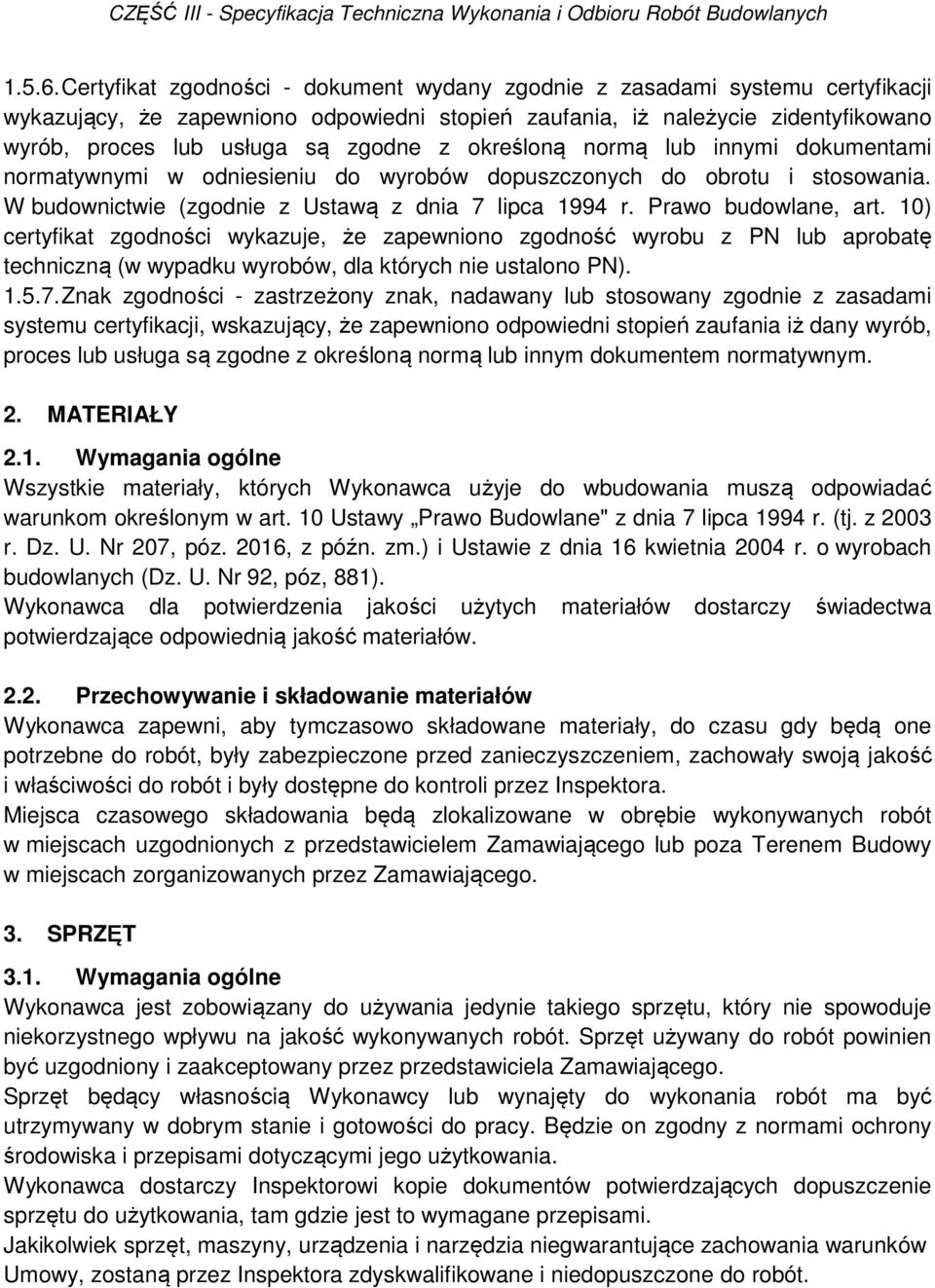

5 Certyfikat zgodności - dokument wydany zgodnie z zasadami systemu certyfikacji wykazujący, że zapewniono odpowiedni stopień zaufania, iż należycie zidentyfikowano wyrób, proces lub usługa są zgodne z określoną normą lub innymi dokumentami normatywnymi w odniesieniu do wyrobów dopuszczonych do obrotu i stosowania. W budownictwie (zgodnie z Ustawą z dnia 7 lipca 1994 r. Prawo budowlane, art. 10) certyfikat zgodności wykazuje, że zapewniono zgodność wyrobu z PN lub aprobatę techniczną (w wypadku wyrobów, dla których nie ustalono PN) Znak zgodności - zastrzeżony znak, nadawany lub stosowany zgodnie z zasadami systemu certyfikacji, wskazujący, że zapewniono odpowiedni stopień zaufania iż dany wyrób, proces lub usługa są zgodne z określoną normą lub innym dokumentem normatywnym. 2. MATERIAŁY 2.1. Wymagania ogólne Wszystkie materiały, których Wykonawca użyje do wbudowania muszą odpowiadać warunkom określonym w art. 10 Ustawy Prawo Budowlane" z dnia 7 lipca 1994 r. (tj. z 2003 r. Dz. U. Nr 207, póz. 2016, z późn. zm.) i Ustawie z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. Nr 92, póz, 881). Wykonawca dla potwierdzenia jakości użytych materiałów dostarczy świadectwa potwierdzające odpowiednią jakość materiałów Przechowywanie i składowanie materiałów Wykonawca zapewni, aby tymczasowo składowane materiały, do czasu gdy będą one potrzebne do robót, były zabezpieczone przed zanieczyszczeniem, zachowały swoją jakość i właściwości do robót i były dostępne do kontroli przez Inspektora. Miejsca czasowego składowania będą zlokalizowane w obrębie wykonywanych robót w miejscach uzgodnionych z przedstawicielem Zamawiającego lub poza Terenem Budowy w miejscach zorganizowanych przez Zamawiającego. 3. SPRZĘT 3.1. Wymagania ogólne Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót. Sprzęt używany do robót powinien być uzgodniony i zaakceptowany przez przedstawiciela Zamawiającego. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego użytkowania. Wykonawca dostarczy Inspektorowi kopie dokumentów potwierdzających dopuszczenie sprzętu do użytkowania, tam gdzie jest to wymagane przepisami. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia niegwarantujące zachowania warunków Umowy, zostaną przez Inspektora zdyskwalifikowane i niedopuszczone do robót.

6 4. TRANSPORT 4.1. Wymagania ogólne Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i właściwości przewożonych materiałów oraz stan dróg. Liczba środków transportu będzie zapewniać prowadzenie robót zgodnie z zasadami określonymi w ST i wskazaniach Inspektora, w terminie przewidzianym Umową. Przy ruchu na drogach publicznych pojazdy będą, spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. Wykonawca będzie usuwać na bieżąco, na własny koszt, wszelkie zanieczyszczenia spowodowane jego pojazdami na drogach lądowych oraz dojazdach do Terenu Budowy. 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonywania robót Wykonawca jest odpowiedzialny za prowadzenie robót, zgodnie z Umową, oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z wymaganiami ST, oraz poleceniami przedstawiciela Zamawiającego. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w prowadzeniu robót zostaną, jeśli wymagać tego będzie Inspektor, poprawione przez Wykonawcę na własny koszt. Polecenia Inspektora będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca. Przy ustalaniu kolejności realizacji robót należy uwzględnić specyfikę obiektu, specyfikację techniczną, cykl realizacji całego przedsięwzięcia określony w SIWZ Roboty zasadnicze Przecisk mechaniczny Kolejność wykonania robót 1. wykonać komorę przeciskową prostokątną o ścianach zabezpieczonych wypraskami stalowymi o wymiarach określonych w dokumentacji projektowej. 2. wykonać komorę kontrolną 3. zabezpieczyć dno komory i ścianę oporową płytami żelbetowymi drogowymi 4. wykonać przecisk rury stalowej 5. uszczelnić końce rury przeciskowej 6. przywrócić ukształtowania terenu wokół studzienek do stanu pierwotnego. Komora przeciskowa Komorę wykonać o ścianach zabezpieczonych wypraskami stalowymi o wymiarach określonych w dokumentacji projektowej. Wybrać grunt z wnętrza komory i wywieść na odkład. Dno komory i ścianę oporową zabezpieczyć płytami betonowymi. Następnie wykonać otwór w ścianie komory dla rury przeciskowej. Odwodnienia zewnętrzne, w gruntach nawodnionych, stosować zgodnie z projektem. Opis technologii przecisku Prace rozpocząć od dokładnego ustawienia urządzenia przewiertowego w komorze zgodnie z kierunkiem i założonym spadkiem. Następnie przeciskamy rurę stalową do studni

7 kontrolnej. Kierunek i założony spadek podlegają stałej kontroli i winny być korygowane w trakcie przepychu. Po przeciśnięciu rury stalowej i osiągnięciu założonego punktu, usuwamy grunt z wnętrza rury. Przeciąganie rury przewodowej wykonać na płozach z PE. Wysokość płozy dobrać do projektowanych rzędnych i spadku. Uszczelnić przestrzeń między rurą osłonową i kanałową, zaizolować spoiny obwodowe, uszczelnić końcówki rur materiałami określonymi w dokumentacji projektowej. Po wykonaniu przecisku i demontażu urządzenia w miejscu przeciskowej i kontrolnej zabudowujemy studzienkę docelową zgodnie z projektem. Przewiert sterowany Roboty związane z realizacją przewiertów będzie obejmować wykonanie: wytyczenie geodezyjnego kierunku przewiertu oraz komór roboczych, przekopów kontrolnych celem dokładnego zlokalizowania sytuacyjnego i wysokościowego urządzeń podziemnych (linii kablowych), wykonanie przewiertu jedną a dwóch w/w metod, rozbiórkę umocnień wykopów, Opis technologii przewiertu sterowanego Technologia przewiertów sterowanych polega na wykonaniu otworu pilotażowego, następnie jego rozwierceniu do odpowiedniej średnicy i wciągnięciu zaprojektowanej rury osłonowej, przewodowej lub kabla. Sterowanie uzyskuje się tylko podczas wykonywania przewiertu pilotażowego. Precyzyjne sterowanie odwiertem prowadzi się specjalnie skonstruowaną głowicą wiercącą. W głowicy tej umieszczona jest sonda, dzięki której kontroluje i koordynuje się na bieżąco drogę przewiertu. W razie wystąpienia na trasie urządzeń podziemnych czy przeszkód terenowych istnieje możliwość ominięcia ich poprzez zmianę kierunku i głębokości wiercenia. Głębokość posadowienia rur pod terenem wynosi min. 1,5m. Punkt wejścia i wyjścia, promienie krzywizn oraz kąty wejścia i wyjścia dostosowane do projektu i rozmiarów zastosowanej wiertnicy. Kąt wejścia, tj. kąt pod którym wprowadzana jest w grunt głowica wiercąca, znajduje się zazwyczaj w zakresie od 21% - 36% (12-20 ). Wielkość kąta zależy od rozmiarów wiertnicy i od tego, kto jest jej producentem. Przy projektowaniu przyjęto kąt równy 30% (15 ) dla uproszczenia obliczeń przyjmuje się 1 = 2%. co można uzyskać niezależnie od zastosowanego typu wiertnicy. Miejsce ustawienia wiertnicy zależy od zaprojektowanego punktu wejścia oraz, głębokości posadowienia rury. Należy uważać, by promień krzywizny przewiertu nie był mniejszy od dopuszczalnego promienia gięcia żerdzi wiertniczych. Dla rur PE i HDPE ograniczeniem jest promień gięcia żerdzi, a nie samej rury. Dla rur stalowych odwrotnie. Maksymalne odchylenie żerdzi na jej całkowitej długości nie może przekraczać - w zależności od średnicy żerdzi - od 6% do 11%. W zależności od klasy wiertnicy stosuje się żerdzie długości 3,0-3,5 m dla wiertnic średnich. Mając zadaną głębokość, kąt wejścia oraz dopuszczalne odchylenie żerdzi ustalić odległość, w jakiej należy ustawić wiertnicę. Do ustawienia wiertnicy potrzebne jest stanowisko o długości od 4m do 10 m w osi przewiertu i szerokości 2-4 m w zależności od klasy wiertnicy. Kąt wyjścia utrzymywany jest z reguły w zakresie 20-30%, aby ułatwić późniejsze wprowadzanie rury podczas przeciągania. Dla rur stalowych kąt ten nie przekracza 2% do 4%. W punkcie wyjścia należy przewidzieć miejsce składowania rury. Przed rozwiercaniem należy rurę zgrzać lub zespawać tak, aby przeciągać jeden odcinek w całości. Nie można robić przerw podczas przeciągania, szczególnie na zgrzewanie czy spawanie odcinków rury.

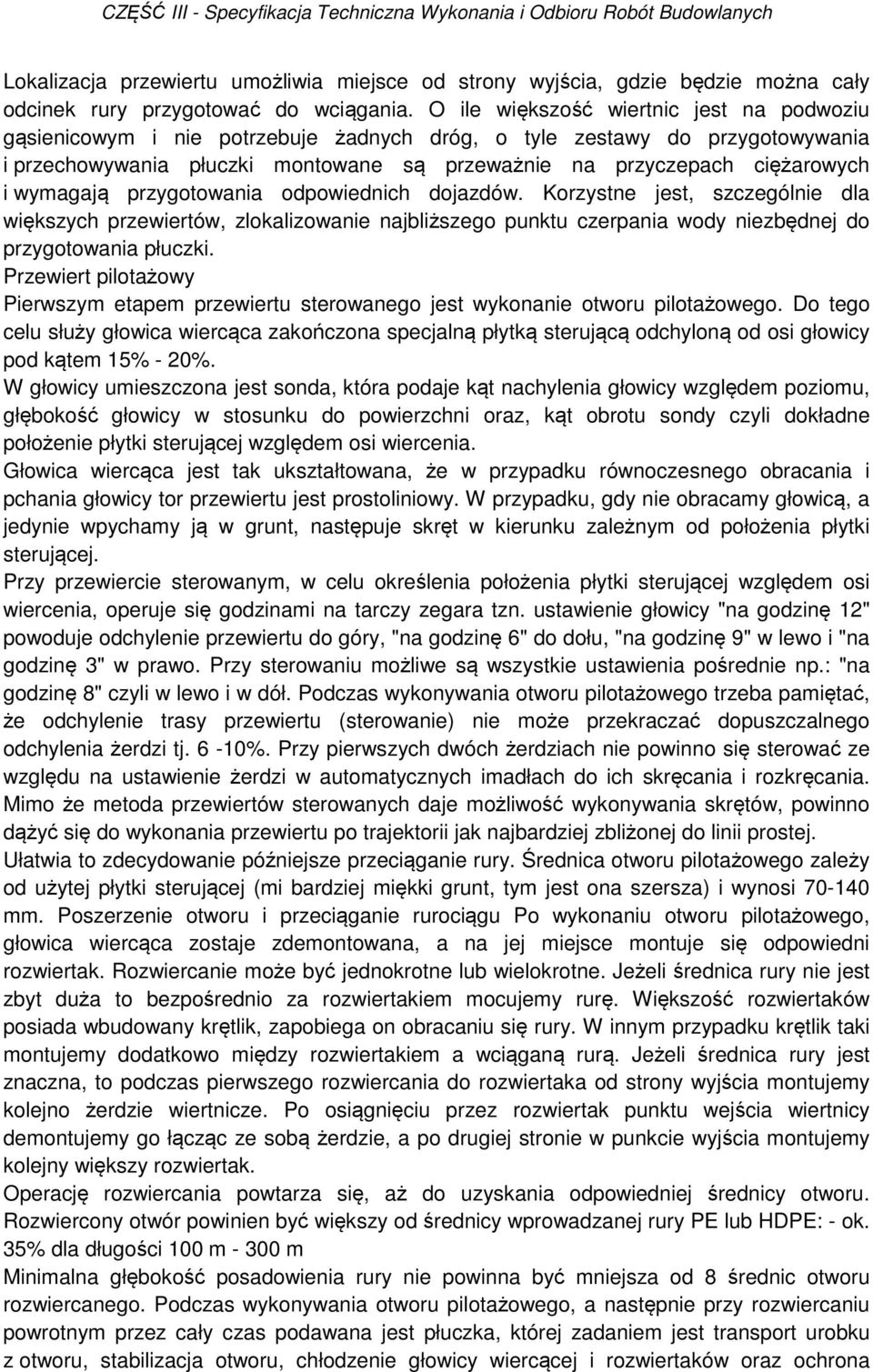

8 Lokalizacja przewiertu umożliwia miejsce od strony wyjścia, gdzie będzie można cały odcinek rury przygotować do wciągania. O ile większość wiertnic jest na podwoziu gąsienicowym i nie potrzebuje żadnych dróg, o tyle zestawy do przygotowywania i przechowywania płuczki montowane są przeważnie na przyczepach ciężarowych i wymagają przygotowania odpowiednich dojazdów. Korzystne jest, szczególnie dla większych przewiertów, zlokalizowanie najbliższego punktu czerpania wody niezbędnej do przygotowania płuczki. Przewiert pilotażowy Pierwszym etapem przewiertu sterowanego jest wykonanie otworu pilotażowego. Do tego celu służy głowica wiercąca zakończona specjalną płytką sterującą odchyloną od osi głowicy pod kątem 15% - 20%. W głowicy umieszczona jest sonda, która podaje kąt nachylenia głowicy względem poziomu, głębokość głowicy w stosunku do powierzchni oraz, kąt obrotu sondy czyli dokładne położenie płytki sterującej względem osi wiercenia. Głowica wiercąca jest tak ukształtowana, że w przypadku równoczesnego obracania i pchania głowicy tor przewiertu jest prostoliniowy. W przypadku, gdy nie obracamy głowicą, a jedynie wpychamy ją w grunt, następuje skręt w kierunku zależnym od położenia płytki sterującej. Przy przewiercie sterowanym, w celu określenia położenia płytki sterującej względem osi wiercenia, operuje się godzinami na tarczy zegara tzn. ustawienie głowicy "na godzinę 12" powoduje odchylenie przewiertu do góry, "na godzinę 6" do dołu, "na godzinę 9" w lewo i "na godzinę 3" w prawo. Przy sterowaniu możliwe są wszystkie ustawienia pośrednie np.: "na godzinę 8" czyli w lewo i w dół. Podczas wykonywania otworu pilotażowego trzeba pamiętać, że odchylenie trasy przewiertu (sterowanie) nie może przekraczać dopuszczalnego odchylenia żerdzi tj. 6-10%. Przy pierwszych dwóch żerdziach nie powinno się sterować ze względu na ustawienie żerdzi w automatycznych imadłach do ich skręcania i rozkręcania. Mimo że metoda przewiertów sterowanych daje możliwość wykonywania skrętów, powinno dążyć się do wykonania przewiertu po trajektorii jak najbardziej zbliżonej do linii prostej. Ułatwia to zdecydowanie późniejsze przeciąganie rury. Średnica otworu pilotażowego zależy od użytej płytki sterującej (mi bardziej miękki grunt, tym jest ona szersza) i wynosi mm. Poszerzenie otworu i przeciąganie rurociągu Po wykonaniu otworu pilotażowego, głowica wiercąca zostaje zdemontowana, a na jej miejsce montuje się odpowiedni rozwiertak. Rozwiercanie może być jednokrotne lub wielokrotne. Jeżeli średnica rury nie jest zbyt duża to bezpośrednio za rozwiertakiem mocujemy rurę. Większość rozwiertaków posiada wbudowany krętlik, zapobiega on obracaniu się rury. W innym przypadku krętlik taki montujemy dodatkowo między rozwiertakiem a wciąganą rurą. Jeżeli średnica rury jest znaczna, to podczas pierwszego rozwiercania do rozwiertaka od strony wyjścia montujemy kolejno żerdzie wiertnicze. Po osiągnięciu przez rozwiertak punktu wejścia wiertnicy demontujemy go łącząc ze sobą żerdzie, a po drugiej stronie w punkcie wyjścia montujemy kolejny większy rozwiertak. Operację rozwiercania powtarza się, aż do uzyskania odpowiedniej średnicy otworu. Rozwiercony otwór powinien być większy od średnicy wprowadzanej rury PE lub HDPE: - ok. 35% dla długości 100 m m Minimalna głębokość posadowienia rury nie powinna być mniejsza od 8 średnic otworu rozwiercanego. Podczas wykonywania otworu pilotażowego, a następnie przy rozwiercaniu powrotnym przez cały czas podawana jest płuczka, której zadaniem jest transport urobku z otworu, stabilizacja otworu, chłodzenie głowicy wiercącej i rozwiertaków oraz ochrona

9 i zmniejszenie tarcia przy instalowaniu rury. Przy prawidłowo wykonywanym przewiercie płuczka powinna powoli wypływać z otworu. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Program zapewnienia jakości (PZJ) Do obowiązków Wykonawcy należy przedstawienie do aprobaty Inspektora programu zapewnienia jakości, w którym przedstawi on zamierzony sposób wykonywania robót, możliwości techniczne, kadrowe i organizacyjne gwarantujące wykonanie robót zgodnie z ST oraz poleceniami i ustaleniami przekazanymi przez Inspektora. Forma programu jakości, ustna czy pisemna zależy od Inspektora Nadzoru Zasady kontroli jakości robót Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość robót. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów Badania prowadzone przez Inspektora Dla celów kontroli jakości i zatwierdzenia jakości wykonywanych robót przedstawiciel Zamawiającego uprawniony jest do dokonywania kontroli i badania materiałów stosowanych przez Wykonawcę i zapewniona mu będzie wszelka potrzebna do tego pomoc ze strony Wykonawcy Dokumenty budowy (1) Dokumenty budowy Do dokumentów budowy zalicza się: protokoły przekazania Terenu Budowy, umowy cywilno-prawne z osobami trzecimi i inne umowy cywilno-prawne, protokoły odbioru robót, protokoły z narad i ustaleń, korespondencję na budowie. (2) Przechowywanie dokumentów budowy Dokumenty budowy będą przechowywane na Terenie Budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla przedstawiciela Zamawiającego i przedstawiane do wglądu na życzenie Zamawiającego. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Obmiar Robót będzie określać faktyczny zakres wykonywanych robót zgodnie z założeniami, opisem i ST, Obmiaru Robót dokonuje Wykonawca po ustnym powiadomieniu przedstawiciela Zamawiającego o zakresie obmierzanych robót i terminie obmiaru, co najmniej na 3 dni przed tym terminem Czas przeprowadzania obmiaru Obmiary będą przeprowadzane przed częściowym lub końcowym odbiorem robót.

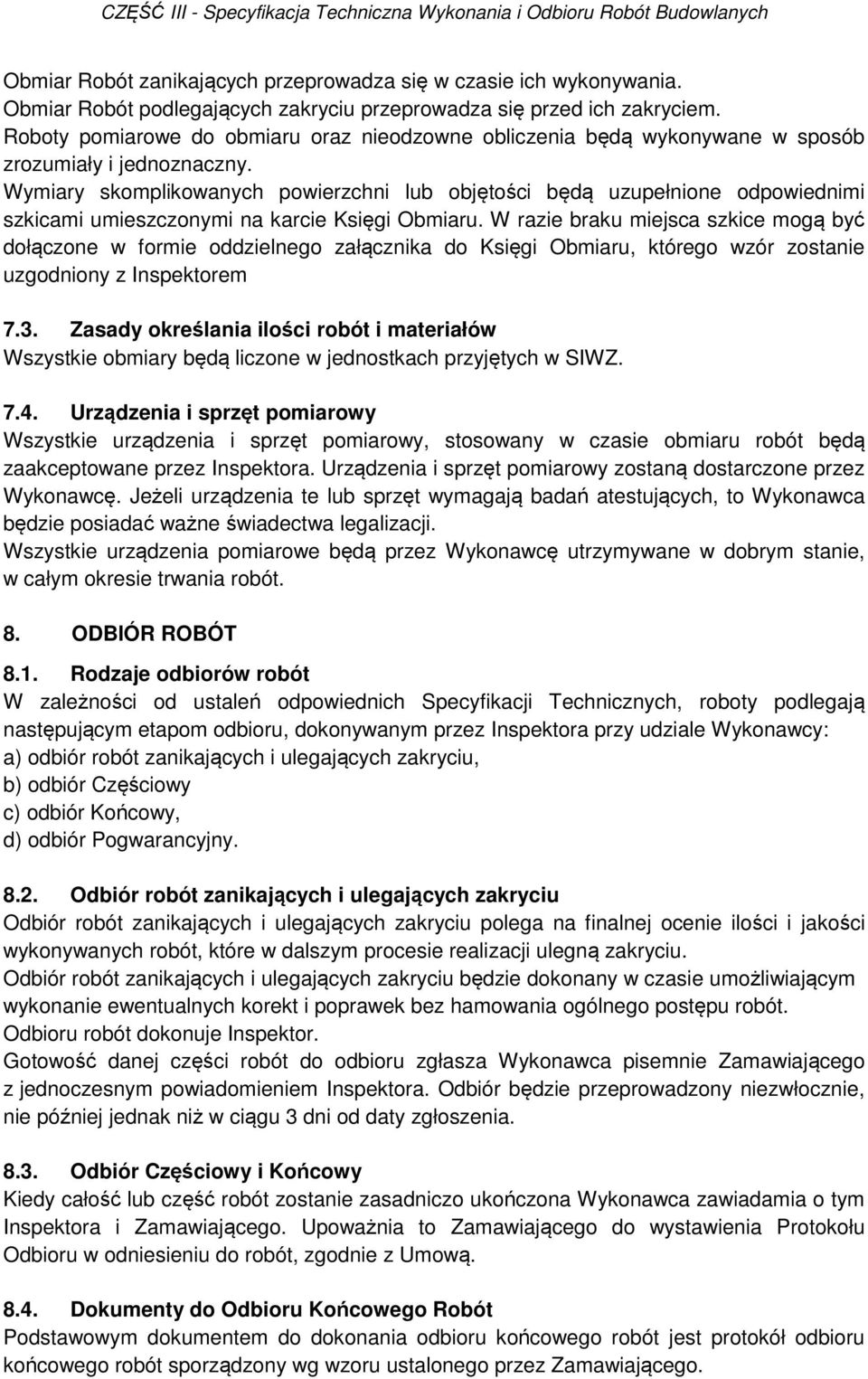

10 Obmiar Robót zanikających przeprowadza się w czasie ich wykonywania. Obmiar Robót podlegających zakryciu przeprowadza się przed ich zakryciem. Roboty pomiarowe do obmiaru oraz nieodzowne obliczenia będą wykonywane w sposób zrozumiały i jednoznaczny. Wymiary skomplikowanych powierzchni lub objętości będą uzupełnione odpowiednimi szkicami umieszczonymi na karcie Księgi Obmiaru. W razie braku miejsca szkice mogą być dołączone w formie oddzielnego załącznika do Księgi Obmiaru, którego wzór zostanie uzgodniony z Inspektorem 7.3. Zasady określania ilości robót i materiałów Wszystkie obmiary będą liczone w jednostkach przyjętych w SIWZ Urządzenia i sprzęt pomiarowy Wszystkie urządzenia i sprzęt pomiarowy, stosowany w czasie obmiaru robót będą zaakceptowane przez Inspektora. Urządzenia i sprzęt pomiarowy zostaną dostarczone przez Wykonawcę. Jeżeli urządzenia te lub sprzęt wymagają badań atestujących, to Wykonawca będzie posiadać ważne świadectwa legalizacji. Wszystkie urządzenia pomiarowe będą przez Wykonawcę utrzymywane w dobrym stanie, w całym okresie trwania robót. 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów robót W zależności od ustaleń odpowiednich Specyfikacji Technicznych, roboty podlegają następującym etapom odbioru, dokonywanym przez Inspektora przy udziale Wykonawcy: a) odbiór robót zanikających i ulegających zakryciu, b) odbiór Częściowy c) odbiór Końcowy, d) odbiór Pogwarancyjny Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonywanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. Odbioru robót dokonuje Inspektor. Gotowość danej części robót do odbioru zgłasza Wykonawca pisemnie Zamawiającego z jednoczesnym powiadomieniem Inspektora. Odbiór będzie przeprowadzony niezwłocznie, nie później jednak niż w ciągu 3 dni od daty zgłoszenia Odbiór Częściowy i Końcowy Kiedy całość lub część robót zostanie zasadniczo ukończona Wykonawca zawiadamia o tym Inspektora i Zamawiającego. Upoważnia to Zamawiającego do wystawienia Protokołu Odbioru w odniesieniu do robót, zgodnie z Umową Dokumenty do Odbioru Końcowego Robót Podstawowym dokumentem do dokonania odbioru końcowego robót jest protokół odbioru końcowego robót sporządzony wg wzoru ustalonego przez Zamawiającego.

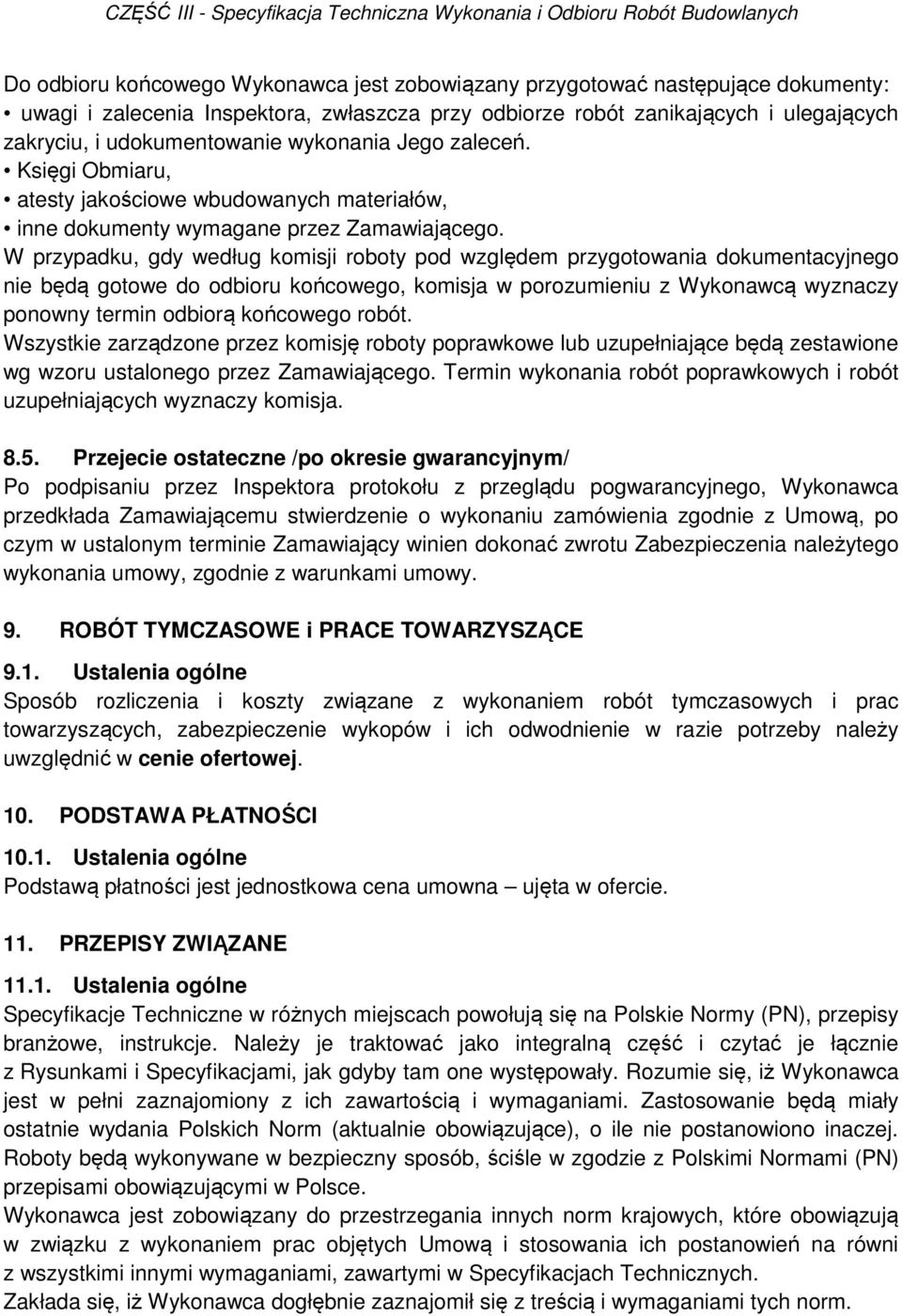

11 Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: uwagi i zalecenia Inspektora, zwłaszcza przy odbiorze robót zanikających i ulegających zakryciu, i udokumentowanie wykonania Jego zaleceń. Księgi Obmiaru, atesty jakościowe wbudowanych materiałów, inne dokumenty wymagane przez Zamawiającego. W przypadku, gdy według komisji roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru końcowego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbiorą końcowego robót. Wszystkie zarządzone przez komisję roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez Zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja Przejecie ostateczne /po okresie gwarancyjnym/ Po podpisaniu przez Inspektora protokołu z przeglądu pogwarancyjnego, Wykonawca przedkłada Zamawiającemu stwierdzenie o wykonaniu zamówienia zgodnie z Umową, po czym w ustalonym terminie Zamawiający winien dokonać zwrotu Zabezpieczenia należytego wykonania umowy, zgodnie z warunkami umowy. 9. ROBÓT TYMCZASOWE i PRACE TOWARZYSZĄCE 9.1. Ustalenia ogólne Sposób rozliczenia i koszty związane z wykonaniem robót tymczasowych i prac towarzyszących, zabezpieczenie wykopów i ich odwodnienie w razie potrzeby należy uwzględnić w cenie ofertowej. 10. PODSTAWA PŁATNOŚCI Ustalenia ogólne Podstawą płatności jest jednostkowa cena umowna ujęta w ofercie. 11. PRZEPISY ZWIĄZANE Ustalenia ogólne Specyfikacje Techniczne w różnych miejscach powołują się na Polskie Normy (PN), przepisy branżowe, instrukcje. Należy je traktować jako integralną część i czytać je łącznie z Rysunkami i Specyfikacjami, jak gdyby tam one występowały. Rozumie się, iż Wykonawca jest w pełni zaznajomiony z ich zawartością i wymaganiami. Zastosowanie będą miały ostatnie wydania Polskich Norm (aktualnie obowiązujące), o ile nie postanowiono inaczej. Roboty będą wykonywane w bezpieczny sposób, ściśle w zgodzie z Polskimi Normami (PN) przepisami obowiązującymi w Polsce. Wykonawca jest zobowiązany do przestrzegania innych norm krajowych, które obowiązują w związku z wykonaniem prac objętych Umową i stosowania ich postanowień na równi z wszystkimi innymi wymaganiami, zawartymi w Specyfikacjach Technicznych. Zakłada się, iż Wykonawca dogłębnie zaznajomił się z treścią i wymaganiami tych norm.
