1 SYSTEMY RUR KAMIONKOWYCH METODY BEZWYKOPOWE MĄDRZE. PRZEKONUJĄCO. PROEKOLOGICZNIE.

2 Spis treści Przedsiębiorstwo. 02 Właściwości materiału i produktu. 04 Długotrwałość. 06 Asortyment. 08 Dane techniczne. 10 Wykonawstwo. 12 Technologie bezwykopowe. 16 Oznakowanie 20 Uwagi ogólne 21 Kamionka KOMPAKT. 22 Referencje. 25

3 3 Znakomita. Ceramika NAJWYŻSZEJ JAKOŚCI KAMIONKA Nasze przedsiębiorstwo na rynki międzynarodowe Steinzeug-Keramo GmbH, przedsiębiorstwo spółki akcyjnej Wienerberger AG, posiadając dwa zakłady produkcyjne w Niemczech (Frechen i Bad Schmiedeberg), jeden w Belgii (Hasselt) i jeden w Holandii (Belfeld), jest największym producentem systemów kanalizacyjnych z kamionki w Europie. We wszystkich czterech zakładach produkujemy codziennie, przez 24 godziny, dzień i noc systemy kanalizacyjne z rur kamionkowych dla całego świata. Nasz serwis Naszą dewizą jest, być otwartym na potrzeby naszych klientów i partnerów, wspomagać ich, opiekować się nimi i służyć im pomocą w razie jakichkolwiek pytań dotyczących budowy kanalizacji. Nasza współpraca na całym świecie rozpoczyna się od kompleksowej konsultacji, opieki, realizacji przedsięwzięć budowlanych i kontynuowana jest we wszystkich dziedzinach dobrze pojętego partnerstwa biznesowego. Do tego na całym świecie do Państwa dyspozycji są nasi kompetentni pracownicy. Nasze zrozumienie dla produktu i klientów W celu zadbania o bezpieczeństwo, niezawodność i rentowność w gospodarce ściekowej, produkujemy rury i kształtki kamionkowe najwyższej jakości, przy zastosowaniu najnowocześniejszej technologii produkcji. To, że przy tym spełniamy wymagania produktów proekologicznych i długotrwałych, jest oczywiste. Doradcy techniczni... Szkolenia na budowie. System informacji online Steinzeug-Keramo LOKALIZACJA Niemcy : Frechen oraz Bad Schmiedeberg Belgia : Hasselt Holandia : Belfeld PRACOWNICY razem 530 PRODUKTY Rury, kształtki kamionkowe, studnie i osprzęt RYNKI Europa Środkowy i Bliski Wschód Za oceanem

4 4 WYTRZYMAŁE. ZGODNIE Z WYMAGANIAMI RURY KAMIONKOWE PRZECISKOWE Kamionka właściwości materiału i produktu Czasookres użytkowania jest miarodajnym parametrem dla rentownie właściwych decyzji w technice kanalizacyjnej. Aspekty bezpieczeństwa i szczelności są miarodajnymi parametrami dla właściwych decyzji proekologicznych. Poprzez zastosowanie rur kamionkowych przeciskowych w technologiach bezwykopowych zostają spełnione kryteria rentowności i ekologii systemów kanalizacyjnych. Właściwości techniczne, chemiczne i fizyczne kamionki oraz produkcja rur przeciskowych gwarantują długi okres użytkowania systemów kanalizacyjnych. Właściwości rur przeciskowych : odporność chemiczna ph-od 0 do 14.. wytrzymałość na płukanie pod wysokim ciśnieniem aż do 340 bar mrozoodporność szczelność, wytrzymałość na ścieranie (wewnątrz i zewnątrz) proekologiczność okres użytkowania 100 lat i więcej współczynnik amortyzacji 1 % lub mniejszy siły wcisku aż do kn wytrzymałość na ściskanie 100 N/mm 2 grubości ścianek aż do 100 mm W naszej nowoczesnej produkcji zapewnione są : laboratoryjne kontrole i analizy dostarczanej gliny kontrole jakości podczas całego procesu produkcji przejrzysta reprodukcja wszystkich procesów produkcji rur i kształtek dokładność obróbki bosego końca co do milimetra (max. odchylenie 2/10 mm) Rury kamionkowe przeciskowe spełniają wymogi normy PN EN 295 oraz posiadają parametry pozanormowe potwierdzone aprobatą techniczną IBDiM oraz IK.

5 5 WŁAŚCIWOŚCI MATERIAŁU I PRODUKTU Rury kamionkowe przeciskowe właściwości Właściwości rur kamionkowych przeciskowych uzyskujemy dzięki : dokładności obróbki bosego końca poprzez przycinanie, frezowanie i szlifowanie. złączom dla średnic DN 200 do DN 1400 wykonanym ze stali szlachetnej (V4A).. precyzji wykonania bosego końca, celem równomiernego przenoszenia sił wcisku. profilowanym uszczelkom gumowym (elastomery kauczukowe) na zewnętrznych krawędziach złącza, zabezpieczającym przed przedostaniem się ziemi do obszaru uszczelnienia systemowi połączeń o szczelności 2,4 bar (wodoszczelność) wiórowym pierścieniom przenoszącym siłę wcisku (DN 200 do DN 1400) fabrycznemu montażowi złączy oraz pierścieni przenoszących siłę wcisku fabrycznemu wykonaniu otworów bentonitowych, tuleja gwintowana oraz zatyczki zamykające wykonane ze stali szlachetnej (V4A)

6 6 DŁUGOWIECZNOŚĆ Długotrwały rozwój oznacza uwzględnianie aspektów środowiska na równi z aspektami socjalnymi i gospodarczymi. Gospodarowanie przyszłościowe oznacza zatem : musimy pozostawić naszym dzieciom i wnukom system nienaruszony ekologicznie, ekonomicznie i socjalnie. Naszym wkładem w to jako przedsiębiorstwa jest produkcja bezpieczniejszych i niezawodnych systemów kanalizacyjnych z kamionki stosowanych w technologii bezwykopowej lub w technologii otwartego wykopu. Budowa infrastruktury podziemnej poprzez zastosowanie rur kamionkowych przeciskowych (metodą przecisku sterowanego i metodą mikrotunelingu) przynosi dla przyszłego okresu użytkowania korzyści w postaci bezpiecznej eksploatacji oraz długiego okresu żywotności.

7 7 IDEALNE. EKOLOGICZNE EKONOMICZNE Wielopokoleniowe RURY KAMIONKOWE PRZECISKOWE Aspekt gospodarczy Długi okres użytkowania i niskie nakłady konserwacyjne i renowacyjne systemów kanalizacyjnych z kamionki sprzed ponad stu lat są decydującym dowodem dla ich żywotności. Koszty utrzymania kanalizacji pokrywane są przez gminy w znacznej mierze z opłat kanalizacyjnych. Poprzez zastosowanie rur kamionkowych przy budowie systemów kanalizacji sanitarnej następuje wydłużenie okresu eksploatacji, a co za tym idzie zmniejszenie współczynnika amortyzacji do 1 %. Aspekt ekologiczny Bezpieczeństwo, szczelność i niezawodność to czynniki decydujące o doborze materiałów do budowy systemów kanalizacyjnych. Systemy kanalizacyjne z kamionki zachowują się neutralnie w otaczającym je gruncie i wodzie gruntowej. Wysoka odporność na ścieranie oraz korozję, jak i również 100 % możliwość recyklingu, oznaczają pełne bezpieczeństwo dla środowiska. Metody bezwykopowe odzwierciedlają pojęcie długowieczności. Wielopokoleniowe Poprzez zastosowanie rur kamionkowych, wybudowana sieć kanalizacji sanitarnej czy deszczowej, eksploatowana będzie przez pokolenia. Dzięki ponad stuletniej żywotności źródła i środki finansowe inwestorów zostają zaoszczędzone.

8 8 ASORTYMENT PERFEKCYJNE. ROZWIĄZANIA DLA TECHNOLOGII BEZWYKOPOWYCH RURY KAMIONKOWE PRZECISKOWE Rury kamionkowe przeciskowe KeraDrive stosowane są zarówno do budowy systemów kanalizacyjnych jak również do ich renowacji. Proponowany przez nas asortyment rur kamionkowych przeciskowych pozwala na bezproblemowe : projektowanie... kalkulację projektu. realizację inwestycji Szczegół : złącze z uszczelnieniem typ 2, DN 800

9 9

10 10 RURY Rury kamionkowe przeciskowe KeraDrive DN150 do DN1400; Rury i ich połączenia pierścień uszczelniający pierścień ze stali nierdzewnej e b k D z d 1 d M d k d 3 pierścień dystansowy l 1 sk kierunek przecisku Przykład DN 600 do DN 1400 Złącze ze stali szlachetnej (numer ) z zintegrowaną uszczelką kauczukową i zamontowanym pierścieniem przenoszącym siłę wcisku z drewna P 5. Standardowe średnice nominalne DN d M maks. Długość Ciężar Maks. siła wcisku Wytrzymałość na zgniatanie Wytrzymałość na ściskanie mm mm m kg/m kn kn/m N/mm² , , ,00-2, ,00-2, ,00-2, , , , , , Pozostałe średnice nominalne , , ,

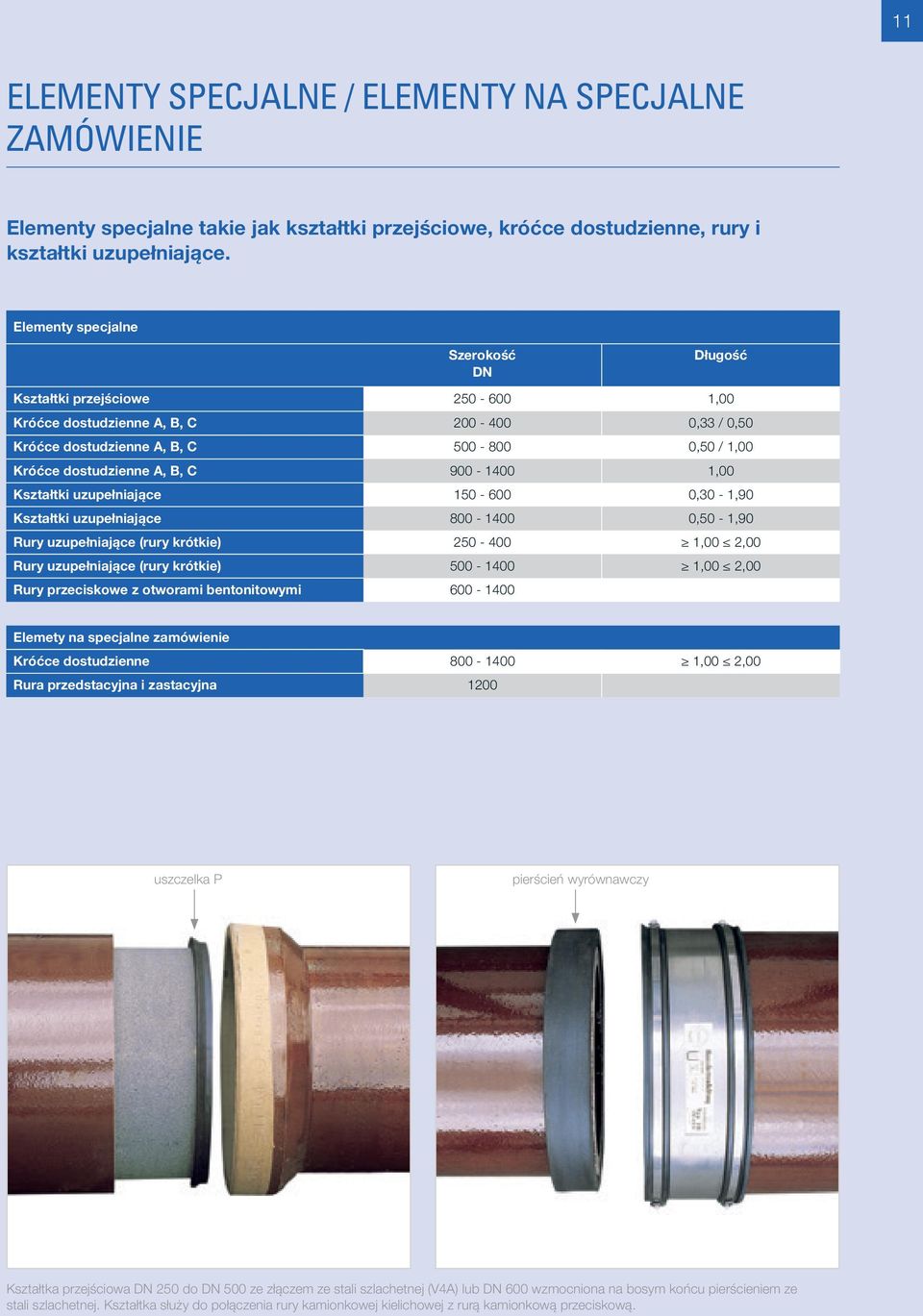

11 11 Elementy specjalne / Elementy na specjalne zamówienie Elementy specjalne takie jak kształtki przejściowe, króćce dostudzienne, rury i kształtki uzupełniające. Elementy specjalne Szerokość DN Długość Kształtki przejściowe ,00 Króćce dostudzienne A, B, C ,33 / 0,50 Króćce dostudzienne A, B, C ,50 / 1,00 Króćce dostudzienne A, B, C ,00 Kształtki uzupełniające ,30-1,90 Kształtki uzupełniające ,50-1,90 Rury uzupełniające (rury krótkie) ,00 2,00 Rury uzupełniające (rury krótkie) ,00 2,00 Rury przeciskowe z otworami bentonitowymi Elemety na specjalne zamówienie Króćce dostudzienne ,00 2,00 Rura przedstacyjna i zastacyjna 1200 uszczelka P pierścień wyrównawczy Kształtka przejściowa DN 250 do DN 500 ze złączem ze stali szlachetnej (V4A) lub DN 600 wzmocniona na bosym końcu pierścieniem ze stali szlachetnej. Kształtka służy do połączenia rury kamionkowej kielichowej z rurą kamionkową przeciskową.

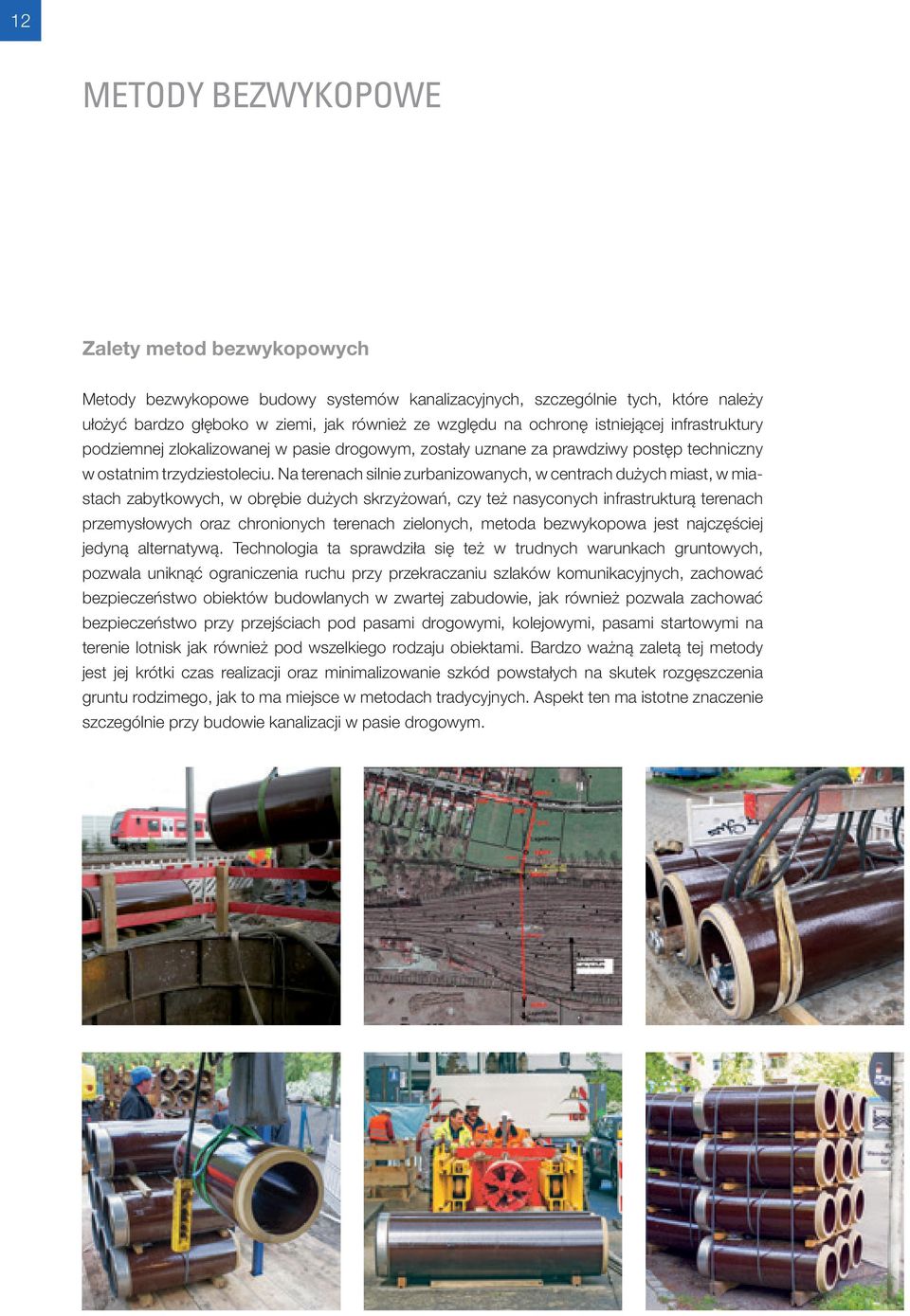

12 12 METODY BEZWYKOPOWE Zalety metod bezwykopowych Metody bezwykopowe budowy systemów kanalizacyjnych, szczególnie tych, które należy ułożyć bardzo głęboko w ziemi, jak również ze względu na ochronę istniejącej infrastruktury podziemnej zlokalizowanej w pasie drogowym, zostały uznane za prawdziwy postęp techniczny w ostatnim trzydziestoleciu. Na terenach silnie zurbanizowanych, w centrach dużych miast, w miastach zabytkowych, w obrębie dużych skrzyżowań, czy też nasyconych infrastrukturą terenach przemysłowych oraz chronionych terenach zielonych, metoda bezwykopowa jest najczęściej jedyną alternatywą. Technologia ta sprawdziła się też w trudnych warunkach gruntowych, pozwala uniknąć ograniczenia ruchu przy przekraczaniu szlaków komunikacyjnych, zachować bezpieczeństwo obiektów budowlanych w zwartej zabudowie, jak również pozwala zachować bezpieczeństwo przy przejściach pod pasami drogowymi, kolejowymi, pasami startowymi na terenie lotnisk jak również pod wszelkiego rodzaju obiektami. Bardzo ważną zaletą tej metody jest jej krótki czas realizacji oraz minimalizowanie szkód powstałych na skutek rozgęszczenia gruntu rodzimego, jak to ma miejsce w metodach tradycyjnych. Aspekt ten ma istotne znaczenie szczególnie przy budowie kanalizacji w pasie drogowym.

13 13 PEŁNE ZALET. BEZINWAZYJNE PROEKOLOGICZNE Zalety Metody bezwykopowe charakteryzują się szeregiem zalet w aspekcie technicznym, ekonomicznym, ekologicznym oraz socjalnym. Do podstawowych zalet zaliczamy : precyzyjna kalkulacja kosztów wykonawstwa bezinwazyjna metoda dla życia codziennego minimalne obciążenie hałasem. ochrona istniejącej infrastruktury.. minimalne obciążenia dla komunikacji miejskiej. możliwość wykonania kanalizacji trasą istniejącego kanału bezpieczeństwo dla środowiska brak konieczności obniżenia poziomu wody gruntowej bezpieczeństwo dla obiektów budowlanych minimalizacja szkód powstałych na skutek rozgęszczenia gruntu rodzimego budowa kanalizacji w centrach dużych i zabytkowych miast przekroczenia ciągów komunikacyjnych roboty budowlane prowadzone niezależne od warunków atmosferycznych krótki czas realizacji budowy mniejsze zużycie energii, oszczędność powyżej 50 procent niewielka zależność kosztów inwestycyjnych od głębokości posadowienia kanalizacji zminimalizowanie emisji dwutlenku węgla wysoka jakość realizacji budowy Niewidoczne Bezinwazyjne Proekologicznie

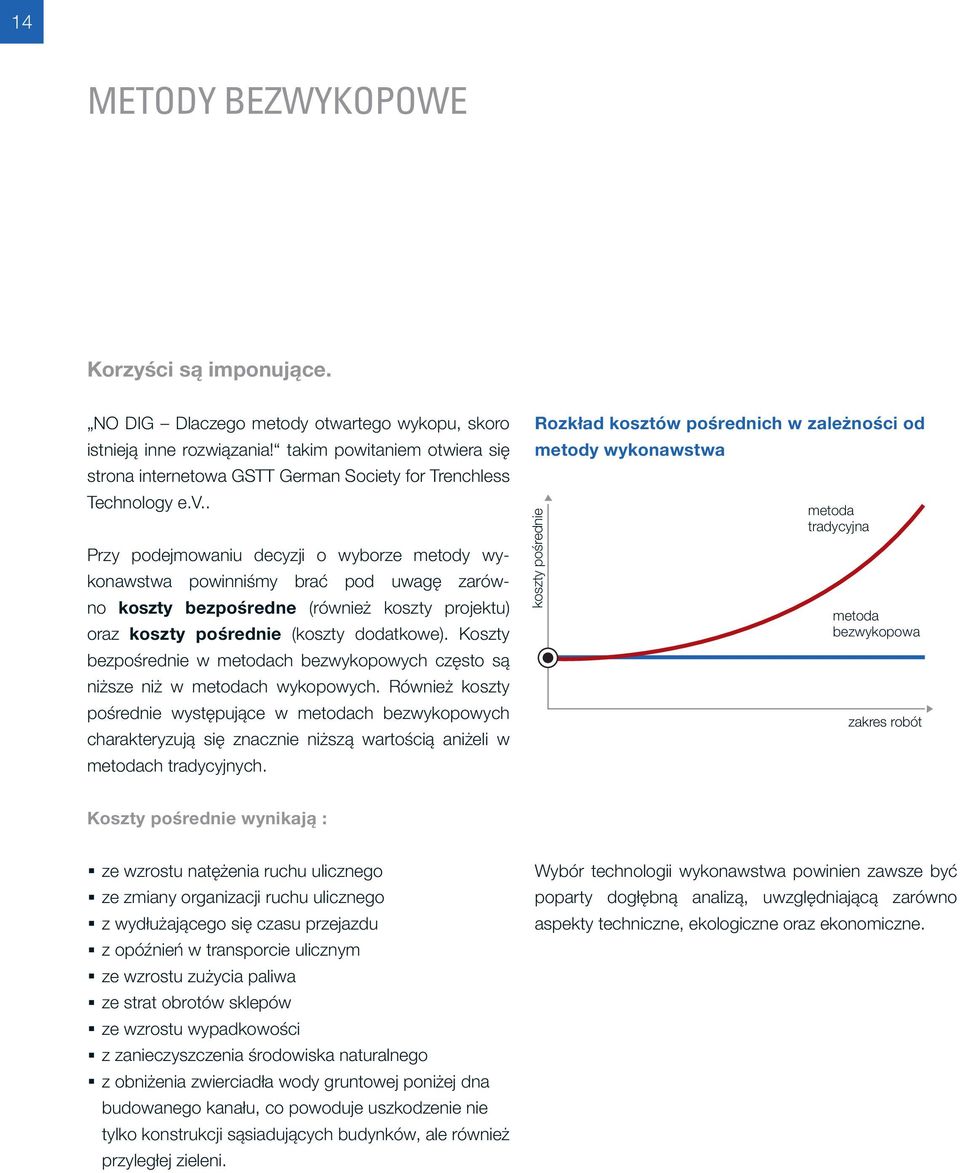

14 14 Metody bezwykopowe Korzyści są imponujące. NO DIG Dlaczego metody otwartego wykopu, skoro istnieją inne rozwiązania! takim powitaniem otwiera się strona internetowa GSTT German Society for Trenchless Technology e.v Przy podejmowaniu decyzji o wyborze metody wykonawstwa powinniśmy brać pod uwagę zarówno koszty bezpośredne (również koszty projektu) oraz koszty pośrednie (koszty dodatkowe). Koszty bezpośrednie w metodach bezwykopowych często są niższe niż w metodach wykopowych. Również koszty pośrednie występujące w metodach bezwykopowych charakteryzują się znacznie niższą wartością aniżeli w metodach tradycyjnych. Rozkład kosztów pośrednich w zależności od metody wykonawstwa koszty pośrednie metoda tradycyjna metoda bezwykopowa zakres robót Koszty pośrednie wynikają : ze wzrostu natężenia ruchu ulicznego ze zmiany organizacji ruchu ulicznego z wydłużającego się czasu przejazdu z opóźnień w transporcie ulicznym ze wzrostu zużycia paliwa ze strat obrotów sklepów ze wzrostu wypadkowości... z zanieczyszczenia środowiska naturalnego. z obniżenia zwierciadła wody gruntowej poniżej dna budowanego kanału, co powoduje uszkodzenie nie tylko konstrukcji sąsiadujących budynków, ale również przyległej zieleni. Wybór technologii wykonawstwa powinien zawsze być poparty dogłębną analizą, uwzględniającą zarówno aspekty techniczne, ekologiczne oraz ekonomiczne.

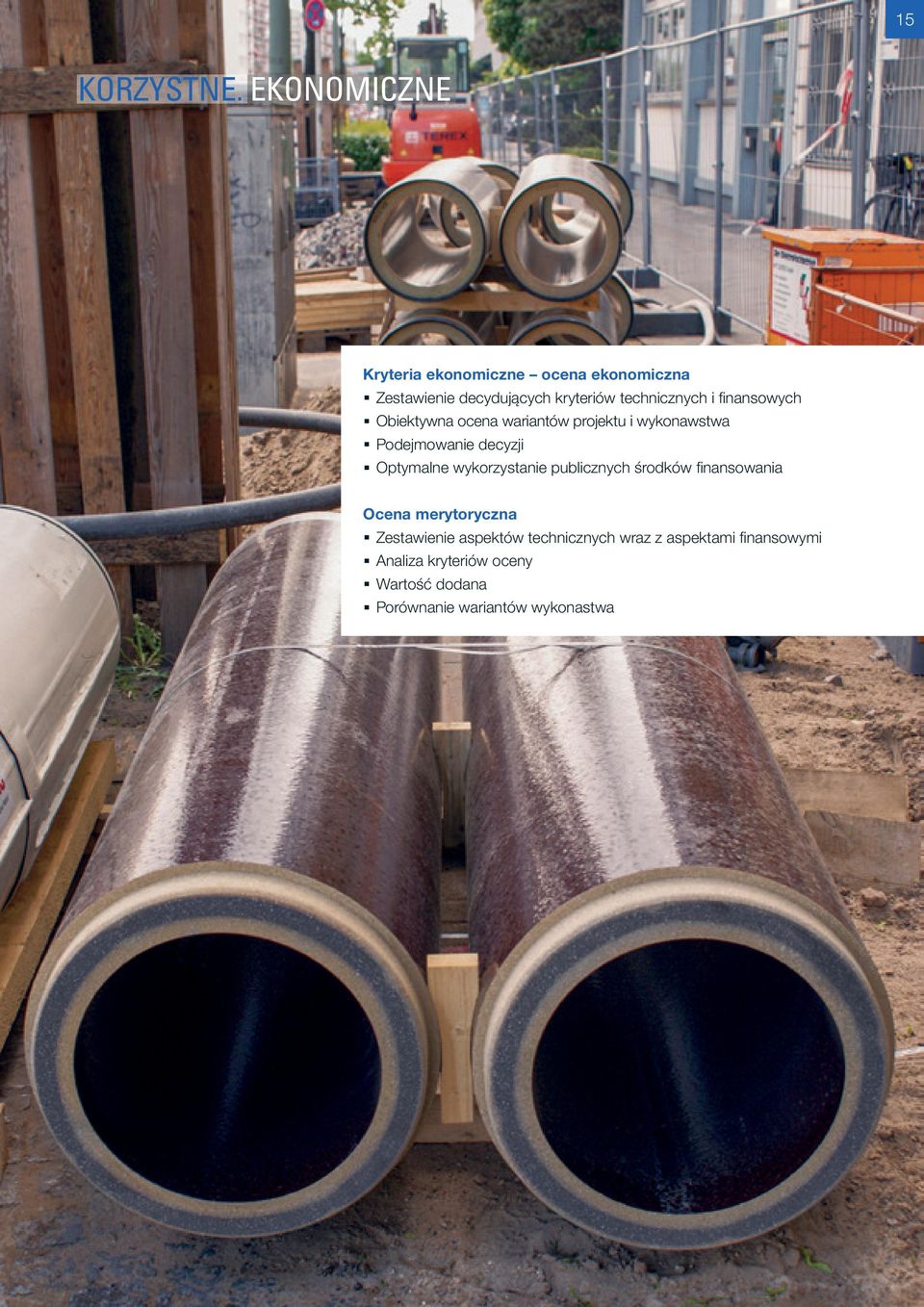

15 15 korzystne. ekonomiczne Kryteria ekonomiczne ocena ekonomiczna. Zestawienie decydujących kryteriów technicznych i fi nansowych. Obiektywna ocena wariantów projektu i wykonawstwa. Podejmowanie decyzji. Optymalne wykorzystanie publicznych środków fi nansowania ocena merytoryczna. Zestawienie aspektów technicznych wraz z aspektami fi nansowymi. Analiza kryteriów oceny. Wartość dodana. Porównanie wariantów wykonastwa

16 16 METODY BEZWYKOPOWE NOWE BUDOWNICTWO przecisk hydrauliczny z przewiertem pilotażowym i mikrotuneling Metody bezwykopowe budowy kanalizacji grawitacyjnej w szczególności zabudowywanej na dużych głębokościach, będące technologią chroniącą istniejącą infrastrukturę podziemną zlokalizowaną w pasie drogowym, zostały uznane za prawdziwy postęp techniczny w ostatnim trzydziestoleciu. Równocześnie z rozwojem metod bezwykopowych następował rozwój rur kamionkowych przeciskowych. Od 1984 koncern Steinzeug-Keramo produkuje rury kamionkowe przeciskowe, zoptymalizowane i dostosowane do wymogów stosowanej techniki maszynowej. Kiedyś przyszłościowe rozwiązania należą dziś do międzynarodowego standardu techniki. Do najważniejszych technologii bezwykopowych zaliczamy przecisk hydrauliczny z przewiertem pilotażowym oraz mikrotuneling. Przecisk hydrauliczny z przewiertem pilotażowym (od DN150) : ETAP I Ze studni startowej do studni docelowej przeciskany jest ciąg rur (żerdzi) pilotowych w odcinkach jednometrowych, łączonych na gwint. W pierwszym elemencie żerdzi, tuż za głowicą wiertniczą znajduje się element optyczny oświetlona tablica diodowa, której obraz przenoszony jest za pomocą instrumentu elektrooptycznego oraz kamery na monitor. Obserwacja obrazu tablicy diodowej pozwala operatorowi na kontrolę wykonywanego przewiertu żerdzią oraz na korektę kierunku. System ten pozwala na zrealizowanie przewiertu żerdzi pilotowych od studni startowej do studni odbiorczej z dużą dokładnością (nawet do 1 ). Po osiągnięciu celu (studni odbiorczej) można wykonać pomiar kontrolny przy pomocy niwelatora. ETAP II Po zrealizowaniu odcinka przewiertu żerdzi pilotowej (od studni startowej do studni docelowej) do ostatniej żerdzi w studni startowej, montowany jest odpowiedni element przejściowy poszerzacz oraz dalej ciąg rur stalowych, o długości najczęściej jednego metra, łączonych na gwint lub inny rodzaj połączenia. W poszerzaczu znajduje się odpowiednie narzędzie skrawające, za którym montowany jest ciąg ślimaków transportowych, montowanych wewnątrz rur stalowych, których średnica zewnętrzna odpowiada średnicy zewnętrznej rur medialnych, które będą zastosowane do budowy rurociągu. W trakcie przecisku ciągu rur stalowych ochronnych, w studni docelowej wymontowuje się kolejne odcinki żerdzi pilotowej. Omówiony etap pozwala na wykonanie w gruncie tunelu o odpowiedniej średnicy od studni startowej do studni docelowej.

17 MOCNE. RURY I MASZYNY Mikrotuneling (od DN 250) : Metoda ta polega na drążeniu tunelu przy pomocy tarczy wiertniczej z jednoczesnym przeciskiem rur przewodowych, przy czym cały proces jest prawie całkowicie zautomatyzowany. Jest to technologia jednoetapowego wykonywania rurociągów. Sterowanie przeciskiem odbywa się poprzez specjalną głowicę przegubową, której położenie zmieniane jest za pomocą hydraulicznych siłowników sterujących. ETAP III W trzecim, ostatnim etapie, do wykonanego już tunelu wprowadza się rury medialne 1- lub 2-metrowej długości i przy ich pomocy przeciska się ciąg rur stalowych osłonowych (wielokrotnego użycia) razem z ciągiem ślimaków transportowych do studni docelowej, gdzie są one rozmontowywane i wydobywane. W rezultacie wykonanych robót powstaje w gruncie rurociąg z rur medialnych przeciskowych, tu : kamionkowych. Proces przeciskania rur mierzony jest przy wykorzystaniu promienia lasera, co zapewnia bardzo dużą dokładność wykonania rurociągu. Wiązka promieni lasera umieszczonego w tylnej części wykopu początkowego odbierana jest przez elektroniczny odbiornik zaopatrzony w tarczę celowniczą, stąd przesyła do stanowiska sterowniczego niezbędne informacje o położeniu osi głowicy wiercącej, gdzie są one przetwarzane i protokołowane. Sterowanie całym procesem przecisku odbywa się przy pomocy komputera. W metodzie tej możliwe jest wbudowywanie rurociągów, których trasa przebiega po łuku. Urobek wydobywany jest z czoła przodka, poprzez tarczę wiertniczą i transportowany systemem płuczkowym, pneumatycznym lub przenośnikiem ślimakowym umieszczonym w rurach stalowych prowadzonych osobno w układanym rurociągu. Urządzenia do wykonywania przecisków tą metodą, dla większych średnic, mogą być wyposażone w system EPB (Eanth Pressure Balance). System ten wyrównuje, przy pomocy sprężonego powietrza, parcie gruntu w strefie jego urabiania i zapobiega zapadaniu się gruntu przed głowicą wiercącą. Długości wykonywanych jednorazowo rurociągów wynoszą : do 80 m dla urządzeń z transportem urobku przenośnikiem ślimakowym i 150 m dla systemów płuczkowych. W sprzyjających warunkach gruntowych możliwe jest wykonanie odcinków dłuższych (dla urządzeń z transportem urobku systemem płuczkowym).

18 18 Metody bezwykopowe stosowane są zarówno do budowy głównych kolektorów jak również i przyłączy. Metody bezwykopowej budowy przyłączy dzielimy na : przewiert niesterowany, wykonany przy pomocy poziomego urządzenia do przecisku (dla bardzo krótkich przykanalików) przewiert sterowany przewiert sterowany do kolektora przewiert sterowany z kolektora Jedną z powszechnie stosowanych bezwykopowych metod wykonania przyłączy uważa się metodę berlińską, polegającą na gwieździstym wykonaniu przewiertów do poszczególnych posesji.

19 19 MOCNE. RURY I MASZYNY RENOWACJA Pipe Eating i Berstlining Sukcesywny rozwój mikrotunelingu zachęcił techników do zastanawiania się nad modyfikacją metod bezwykopowych. Technologie bezwykopowej renowacji, wykonywanej śladem istniejącego kolektora nazywamy metodą Pipe-Eating oraz Berstlining. Pipe-Eating Pipe-Eating jest wariantem mikrotunelingu, podczas którego śladem kruszonego kolektora wykonywany jest mikrotuneling nowymi rurami. W ramach Pipe-Eatingu możliwe jest zachowanie średnicy nominalnej lub jej zwiększenie. Berstlining (proces statyczny) Berstlining jest również sprawdzonym procesem bezwykopowej renowacji śladem istniejącego kolektora. Metoda berstliningu oparta jest na kruszeniu istniejącego kolektora (od DN 50), wciśnięciu resztek materiału w grunt rodzimy z równoczesnym wciąganiem nowej rury o tej samej lub mniejszej średnicy nominalnej.

20 20 BEZKOMPROMISOWO. JAKOŚĆ PRODUKTÓW Gwarancja jakości, certyfikacja i oznakowanie Wszystkie nasze produkty są wyznacznikiem jakości. Jakość oznacza bezpieczeństwo i niezawodność. Bezpieczeństwo i niezawodność budują zaufanie zaufanie do naszych produktów. Produkcja naszych produktów odbywa się zgodnie z wszelkimi zasadami techniki na najwyższym poziomie. Potwierdzeniem jest znak jakości DINplus instytutu DIN CERTCO. Dobrowolna certyfikacja produktu jak i prawo użytkowania znaku jakości DINplus są dowodem jakości dla wszystkich naszych produktów, których wysoka jakość wykracza poza wymogi normowe (PN EN 295 i ZP WN 295). Przede wszystkim jednak znak DINplus buduje zaufanie u użytkownika i gwarantuje pełną satysfakcję. KEYMARK, europejski znak CEN/CENELEC. Znak jednostki certyfikacyjnej znajdujący się na produkcie potwierdza jego zgodność z odpowiednimi normami europejskimi.

21 21 PoŻĄDanY. FaCoWe UWaGi offline i online W celu osiągnięcia pełnej satysfakcji z eksploatacji sieci kanalizacyjnej, niezbędny jest odpowiedni dobór materiału do jej budowy, niebagatelną rolę odgrywa również prawidłowy montaż. Zbiór fachowych uwag dotyczących wykonawstwa robót znajdziecie Państwo w naszych materiałach technicznych oraz na naszej stronie internetowej. Wytyczne Gwarancją jakości wykonawstwa jest przestrzeganie wytycznych zawartych w obowiązujących normach. Norma dla wyrobów kamionkowych : EN 295 z częściami 1-7 Norma określająca wymogi dla wykonawstwa : EN 1610, EN 1295, EN 12889, EN Dopuszczenia : Aprobata Techniczna IBDIM, Aprobata Techniczna IK SteiNzeug-Keramo online Na naszej stronie internetowej znajdziecie Państwo wszelkie informacje dotyczące naszych wyrobów oraz ich zastosowania. Dla zarejestrowanych użytkowników możliwy jest dostęp do rozszerzonych informacji w naszym systemie informacyjnym Infopool.

22 22 KAMIONKA KOMPAKT WYMIARY Kamionka wyznacza nowe standardy takie jak funkcjonalność, rentowność, długowieczność, bezpieczeństwo dla środowiska. Podstawowe właściwości kamionki to :.wytrzymałość. - chemiczna/fizyczna - na obciążenia mechaniczne naturalność surowców szczelność i twardość odporność na ścieranie i płukanie kanału stabilność właściwości pod wpływem ścieków, wód gruntowych i gruntu neutralne zachowanie wobec wód gruntowych i gruntu ekologia niezmienność parametrów w czasie trwałość niskie koszty eksploatacyjne.możliwość. recyklingu obojętność dla środowiska.długotrwałość. (żywotność)

23 23 KAMIONKA KOMPAKT WŁAŚCIWOŚCI PRODUKTU Decyzja, aby do budowy kanałów ściekowych wykorzystywać systemy rur kamionkowych, jest decyzją na przyszłość : w aspekcie finansowym, środowiskowym i społecznym. Systemy rur kamionkowych spełniają z łatwością wysokie wymagania dotyczące bezpiecznej, niezawodnej i trwałej eksploatacji. Siła wcisku.do kn Wytrzymałość na ściskanie 100 do 200 N/mm 2 Grubość ścianki do 100 mm Ciężar właściwy. 22 KN/m 3 Wytrzymałość na rozciąganie przy zginaniu. 15 do 40 N/mm 2 Wytrzymałość na rozciąganie 10 do 20 N/mm 2 Moduł sprężystości podłużnej. ~ N/mm 2 Współczynnik rozszerzalności cieplnej K -1 ~ 5 x 10 6 Przyjazny dla środowiska Przewodność cieplna.~1,2 W/m x K Współczynnik Poissona 0,25 Wytrzymałość na zgniatanie od 64 do 160 kn/m Szczelność do 2,4 bar Odporność na korozjęobecna Odporność chemiczna ph. 0 do 14 Mrozoodpornośćobecna Odporność biologiczna obecna Rentowny Odporność na ozon.obecna Twardość (według Mohsa) : ~ 7 Odporność na drgania spełnia Chropowatość k. 0,02 mm Wytrzymałość na ścieranie a m. 0,25 mm Odporność na płukanie wysokociśnieniowe. do 340 bar Okres użytkowania/okres eksploatacji od 100 lat i więcej Wielopokoleniowy

24 24 KAMIONKA KOMPAKT Serwis Nasi przedstawiciele są do Państwa dyspozycji telefonicznie, mailowo lub osobiście. Ponadto znajdziecie Państwo na naszej stronie internetowej pełną informację na temat naszych produktów i ich zastosowań. Służymy Państwu pomocą w dalszej osobistej edukacji. Krótki zarys naszej oferty serwisowej Świadczenia Infopoolu program doboru manszet program obliczeń statyki program obliczeń rentowności program obliczeń hydraulicznych specjalistyczna konsultacja techniczna materiały informacyjne dokumenty techniczne projektowanie wykonawstwo szkolenia seminaria Nasz słowniczek dla lepszej orientacji Złącze System składający się z pierścienia prowadzącego, elementu uszczelniającego oraz pierścienia przenoszącego siłę wcisku Pierścień prowadzący Część składowa złącza. Służy do prowadzenia rur podczas przeciskania poprzez równomierny rozkład sił wcisku na obwodzie rury. Pierścień profilowany (pierścień uszczelniający / element uszczelniający) Profilowany element z elastomeru kauczukowego do uszczelnienia złącza. Zintegrowany pierścień zabezpiecza przed przedostawaniem się gruntu do szczeliny pomiędzy pierścieniem prowadzącym a rurą podczas przecisku. Pierścień wzmocniony stalą szlachetną Element konstrukcyjny ze stali szlachetnej, naciągnięty fabrycznie na obydwa bose końce. Otwory bentonitowe Otwór w ściance rury służący do rozprowadzenia bentonitu na zewnętrznym płaszczu rury. Dopuszczalna siła wcisku Wartość obliczeniowa z wytrzymałości na ściskanie rury kamionkowej. Wytrzymałość na zgniatanie Gwarantowana wytrzymałość na zgniatanie zgodnie z normą PN EN 295. Pierścień przenoszący siłę wcisku Płaski pierścień z drewna, zamontowany pomiędzy powierzchniami czołowymi rur. Służy do równomiernego przenoszenia siły wcisku na obwód bosego końca.

25 25 Realizacje. Referencje W ostatnim dwudziestoleciu również w Polsce coraz bardziej popularna staje się metoda bezwykopowa budowy i renowacji kanalizacji grawitacyjnej. Koncern Steinzeug-Keramo, dzięki innowacyjnemu rozwojowi technologii produkcji rur kamionkowych przeciskowych, spełnia wymogi stawiane przez rozwijające się metody bezwykopowe. Możemy wskazać niezliczone przedsięwzięcia budowlane w Europie jak i na świecie, w których zastosowano rury kamionkowe przeciskowe w technologiach bezwykopowych. B-Heverlee : zbiornik ścieków w Heverlee Mikrotuneling z systemem płuczkowym DN 1200, najdłuższy odcinek : 138 m DN 800, najdłuższy odcinek : 147 m PL-Gdańsk : Przejście pod pasem startowym na lotnisku w Gdańsku Mikrotuneling z systemem płuczkowym DN 800, najdłuższy odcinek : 240 m D-Recklinghausen : Przekroczenie 12 torowej trasy kolejowej Mikrotuneling z otwartym przodkiem DN 1200, najdłuższy odcinek : 130 m D-Magdeburg : Kanał ulgi dopływu ścieków w kanalizacji ogólnospławnej do Elby DN 800 i DN 400, najdłuższy odcinek : 120 m, długość całkowita : m, głębokość do 14 m, poziom wody gruntowej : 1 m SGP-Singapur : Mikrotuneling po łuku o promieniu 400 m Mikrotuneling z systemem płuczkowym DN 1200, najdłuższy odnek: 115 m; głębokość 11 m; DN 1200, najdłuższy odcinek : 180 m, długość całkowita : m; DN 1000, długość całkowita : 206 m

26 STEINZEUG-KERAMO Sp. z o.o Piekary Śląskie ul. K. Miarki 20 Telefon /-13 Fax Steinzeug-Keramo GmbH Alfred-Nobel-Straße 17 D Frechen Telefon Telefax Steinzeug-Keramo N.V. Paalsteenstraat 36 B-3500 Hasselt Telefon Telefax keramo@keramo-steinzeug.com Internet info@steinzeug-keramo.com Internet Internet info@steinzeug-keramo.com
