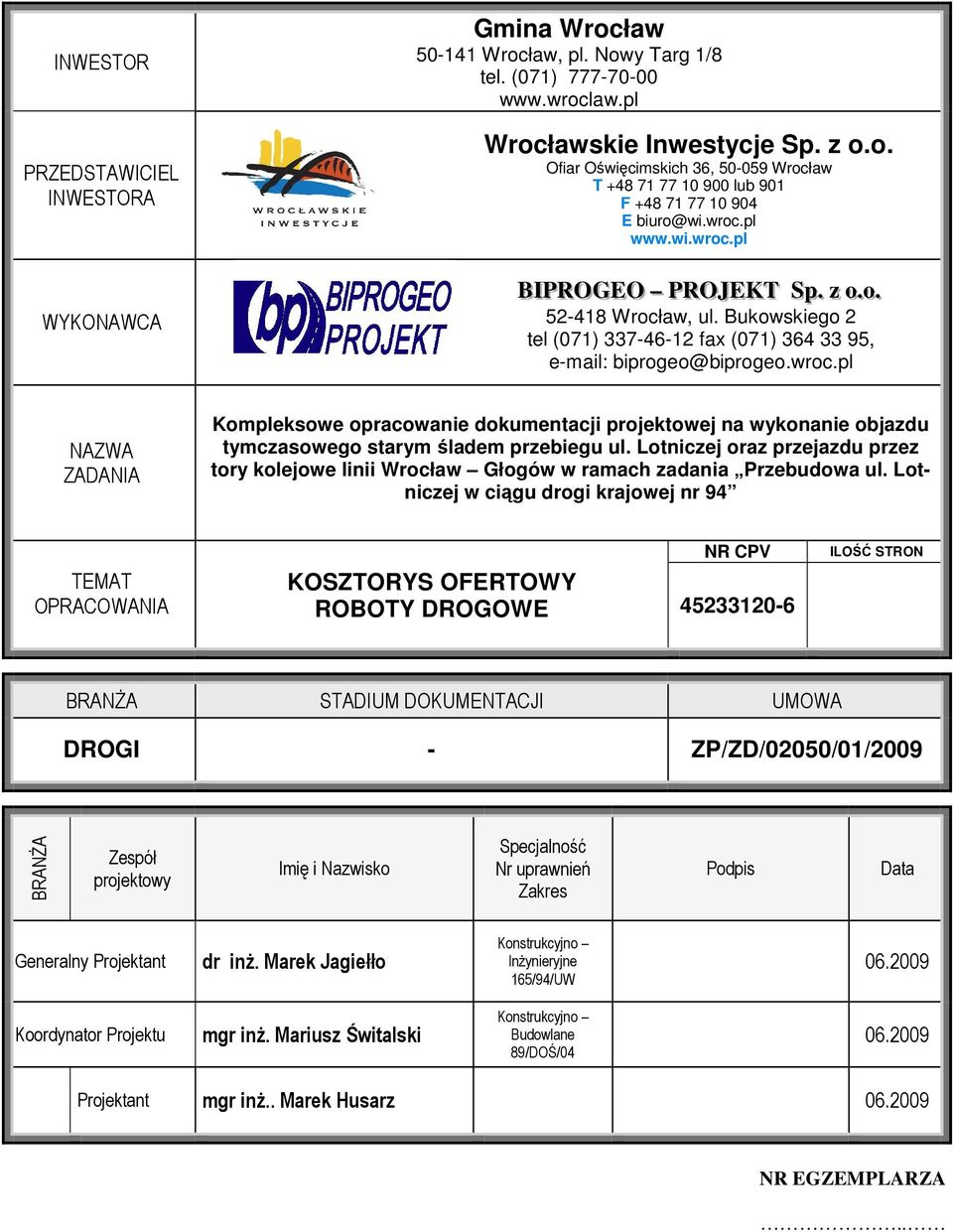

1 INWESTOR PRZEDSTAWICIEL INWESTORA WYKONAWCA Gmina Wrocław Wrocław, pl. Nowy Targ 1/8 tel. (071) Wrocławskie Inwestycje Sp. z o.o. Ofiar Oświęcimskich 36, Wrocław T lub 901 F E biuro@wi.wroc.pl BIIPROGEO PROJJEKT SSpp.. zz oo..oo Wrocław, ul. Bukowskiego 2 tel (071) fax (071) , biprogeo@biprogeo.wroc.pl NAZWA ZADANIA Kompleksowe opracowanie dokumentacji projektowej na wykonanie objazdu tymczasowego starym śladem przebiegu ul. Lotniczej oraz przejazdu przez tory kolejowe linii Wrocław Głogów w ramach zadania Przebudowa ul. Lotniczej w ciągu drogi krajowej nr 94 TEMAT OPRACOWANIA NR CPV KOSZTORYS OFERTOWY ROBOTY DROGOWE ILOŚĆ STRON BRANśA STADIUM DOKUMENTACJI UMOWA DROGI - ZP/ZD/02050/01/2009 BRANśA Zespół projektowy Imię i Nazwisko Specjalność Nr uprawnień Zakres Podpis Data Generalny Projektant dr inŝ. Marek Jagiełło Konstrukcyjno InŜynieryjne 165/94/UW Koordynator Projektu mgr inŝ. Mariusz Świtalski Konstrukcyjno Budowlane 89/DOŚ/ Projektant mgr inŝ.. Marek Husarz NR EGZEMPLARZA..

2 K O S Z T O R Y S O F E R T O W Y B u d o w a : Przebudowa ul. Lotniczej O b i e k t : Roboty związane z branŝą drogową A d r e s :... I n w e s t o r : Gmina Wrocław Wrocław, pl. nowy Targ 1/8 W y k o n a w c a :... A d r e s :... Wartość kosztorysowa robót : Podatek VAT... % :... zł... zł WARTOŚĆ ROBÓT OGÓŁEM :... zł Słownie : Podstawa wyceny :... Poziom cen :... Opracowanie :... Data :... /... /... Sprawdził :... Data :... /... /...

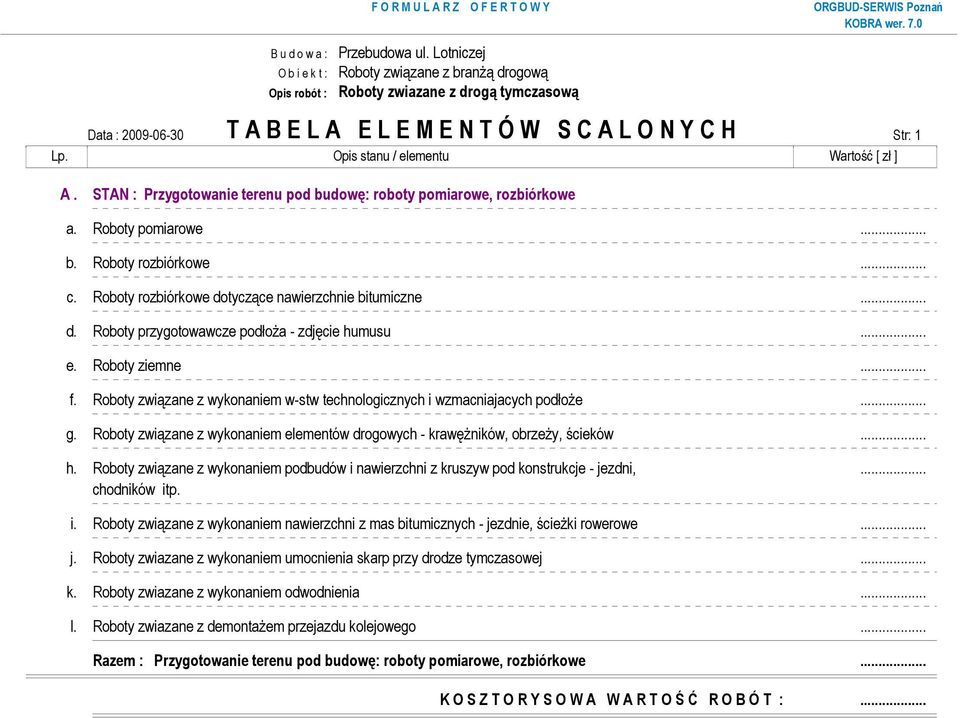

3 B u d o w a : Przebudowa ul. Lotniczej O b i e k t : Roboty związane z branŝą drogową T A B E L A E L E M E N T Ó W S C A L O N Y C H Str: 1 Lp. Opis stanu / elementu Wartość [ zł ] A. STAN : Przygotowanie terenu pod budowę: roboty pomiarowe, rozbiórkowe a. Roboty pomiarowe... b. Roboty rozbiórkowe... c. Roboty rozbiórkowe dotyczące nawierzchnie bitumiczne... d. Roboty przygotowawcze podłoŝa - zdjęcie humusu... e. Roboty ziemne... f. Roboty związane z wykonaniem w-stw technologicznych i wzmacniajacych podłoŝe... g. Roboty związane z wykonaniem elementów drogowych - krawęŝników, obrzeŝy, ścieków... h. Roboty związane z wykonaniem podbudów i nawierzchni z kruszyw pod konstrukcje - jezdni,... chodników itp. i. Roboty związane z wykonaniem nawierzchni z mas bitumicznych - jezdnie, ścieŝki rowerowe... j. Roboty zwiazane z wykonaniem umocnienia skarp przy drodze tymczasowej... k. Roboty zwiazane z wykonaniem odwodnienia... l. Roboty zwiazane z demontaŝem przejazdu kolejowego... Razem : Przygotowanie terenu pod budowę: roboty pomiarowe, rozbiórkowe... K O S Z T O R Y S O W A W A R T O Ś Ć R O B Ó T :...

4 B u d o w a : Przebudowa ul. Lotniczej O b i e k t : Roboty związane z branŝą drogową K O S Z T O R Y S O F E R T O W Y Str: 1 A. STAN : Przygotowanie terenu pod budowę: roboty pomiarowe, rozbiórkowe a. ELEMENT : Roboty pomiarowe Poz. 1. KNR IZOiEPB ORGBUD W-wa km Roboty pomiarowe przy liniowych robotach ziemnych - trasa dróg w terenie równinnym b. ELEMENT : Roboty rozbiórkowe Razem element : a. Roboty pomiarowe [ zł ]... Poz. 2. KNR IGM Warszawa m Rozebranie krawęŝników betonowych o wymiarach: 20x30 cm, na podsypce cementowo-piaskowej (załoŝono 70% gruzu, 30% odzysk) Poz. 3. KNR IGM Warszawa m Rozebranie krawęŝników kamiennych o wymiarach: 20x25 cm, na podsypce cementowo-piaskowej (rozbiórka obramowań jezdni - "Starej Lotniczej", całość wywóz na składowisko Zamawiającego) Poz. 4. KNR IGM Warszawa m Rozebranie obrzeŝy trawnikowych na podsypce piaskowej, o wymiarach: 8x30 cm Poz. 5. KNR kalk. własna m Ręczne rozebranie rolki z kostki - kostka beton.14x16x14 cm Poz. 6. KNR kalk. własna m Ręczne rozebranie ścieku z kostki dwa rzędy - kostka beton.14x16x14 cm Poz. 7. KNR IGM Warszawa m Rozebranie ław pod krawęŝniki, obrzeŝa, przy ławie: z betonu (zakładana ilość gruzu z ław pod krawęŝników 0.05 m3/m, z ław pod obrzeŝa 0.03 m3/m) Poz. 8. KNR IGM Warszawa m Rozebranie ław pod ściekami i rolkami z kostki betonowej przy ławie: z betonu (zakładana ilość gruzu z ław pod ściekami 0.05 m3/m, z ław pod rolką 0.03 m3/m) Poz. 9. KNR IGM Warszawa m Rozebranie nawierzchni z kostki kamiennej rzędowej na podsypce cementowo-piaskowej - mechaniczne, przy wys.kostki 18 cm (rozbiórka nawierzchni "Starej Lotniczej") Poz. 10. KNR IGM Warszawa m Rozebranie mechaniczne podbudowy z gruntu stabilizowanego, o grubości: 10 cm (rozbiórka podbudowy z pospółki pod nawierzchnią z kostki kamiennej - całkowita gr. 20 cm) Poz. 11. KNR IGM Warszawa m Rozebranie mechaniczne podbudowy z gruntu stabilizowanego, o grubości: ponad 10 cm - dodatek za kaŝdy dalszy 1 cm (rozbiórka podbudowy z pospółki pod nawierzchnią z kostki kamiennej - całkowita gr. 20 cm - dodatkowe 10 cm)

5 ELEMENT : b. Roboty rozbiórkowe Str: 2 Poz. 12. KNR IGM Warszawa m Rozebranie chodników, wysepek przystankowych i przejść dla pieszych, z płyt: betonowych 50x50x7 cm, na podsypce cem-piask. (rozbiórka opaski drogowej) Poz. 13. KNR IGM Warszawa m Rozebranie ręczne podbudowy z kruszywa kamiennego, o grubości: 15 cm (rozbiórka podbudowy pod opaska z płytek betonowych - całkowita gr. 10 cm ) Poz. 14. KNR IGM Warszawa m Rozebranie ręczne podbudowy z kruszywa kamiennego, o grubości: ponad 15 cm - dodatek za kaŝdy dalszy 1 cm (rozbiórka podbudowy pod opaską z płytek betonowych - całkowita gr. 10 cm - odjęto 5 cm ) Poz. 15. KNR kalk. własna m Załadowanie i wywóz gruzu na składowisko Wykonawcy wraz z kosztami utylizaci. (wywóz gruzu na składowisko Wykonawcy, materiałów odzyskanych na składowisko Zamawiajacego) Poz. 16. KNR kalk. własna m Załadowanie materiałów z odzysku koparko-ładowarką samochodów samowyładowczych przy załadunku i wyładunku mechanicznym i ilości samochodów na jedną zmianę roboczą: - 3 (wywóz gruzu na składowisko Wykonawcy, materiałów odzyskanych na składowisko Zamawiajacego) c. ELEMENT : Roboty rozbiórkowe dotyczące nawierzchnie bitumiczne Razem element : b. Roboty rozbiórkowe [ zł ]... Poz. 17. KNR AT m Roboty remontowe - cięcie piłą nawierzchni bitumicznych na gł cm (cięcie w-wy ścieralnej oraz wiaŝącej) Numer specyfikacji : D Poz. 18. KNR kalk. własna m Roboty remontowe - frezowanie nawierzchni bitumicznej do gr. 7 cm z wywozem materiału z rozbiórki na odl. do 1 km (grubość frezowania 4-7 cm, w miejscu powiązania z istn. nawierzchniami - odległość wywozu frezowiny do 10 km) Numer specyfikacji : D Poz. 19. KNR kalk. własna m Roboty remontowe - frezowanie nawierzchni bitumicznej do gr. 10 cm z wywozem materiału z rozbiórki na odl. do 1 km (grubość frezowania jezdni -10 cm, w miejscu powiązania z istn. nawierzchniami - odległość wywozu frezowiny do 10 km) Numer specyfikacji : D Poz. 20. KNR IGM Warszawa m Nakłady uzupełniające na kaŝdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km. /przy załadunku i rozładunku mechanicznym/ (wywóz materiałów z odzysku na składowisko - całkowita odległość 10 km - dodatkowe 9 km)

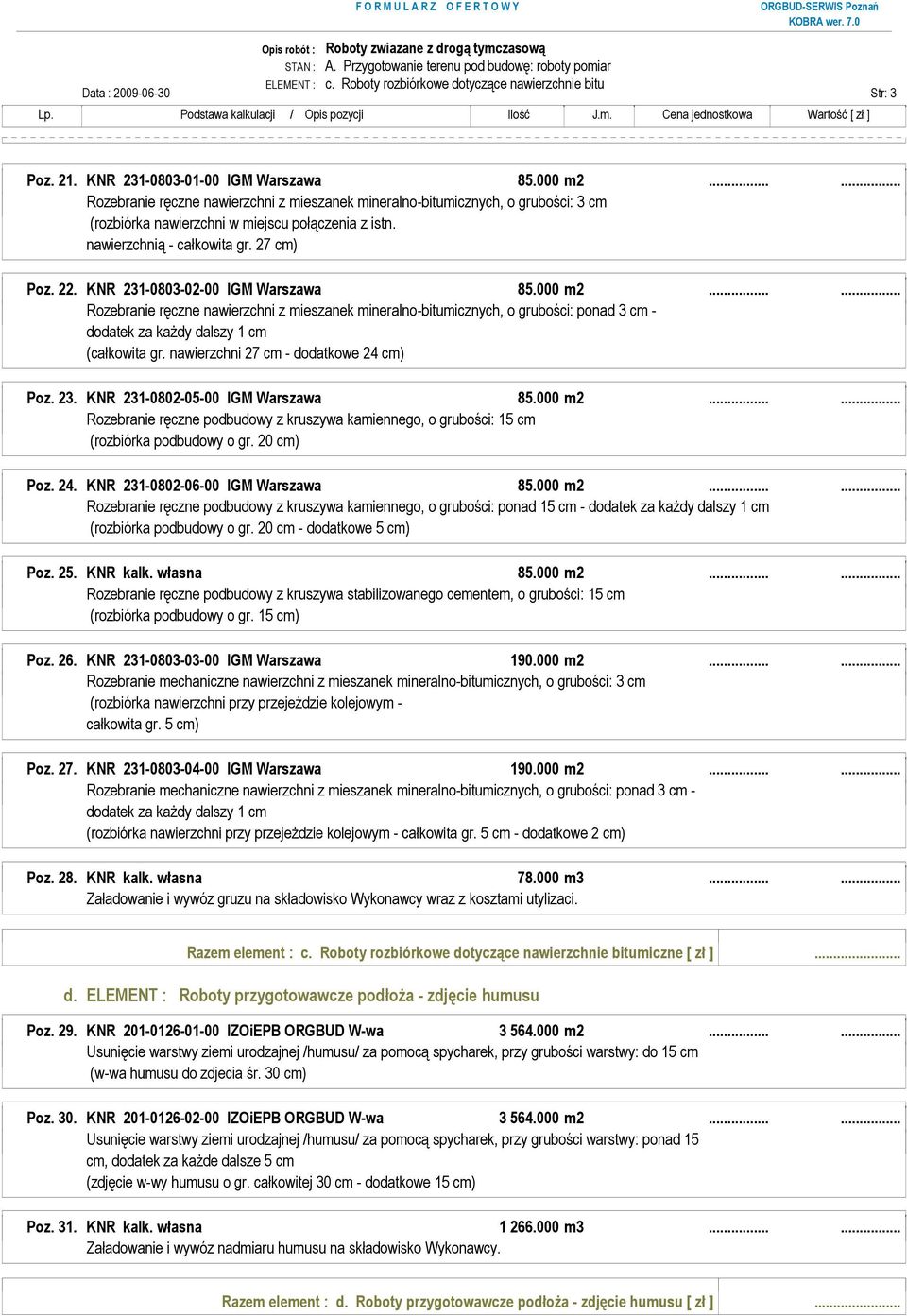

6 ELEMENT : c. Roboty rozbiórkowe dotyczące nawierzchnie bitu Str: 3 Poz. 21. KNR IGM Warszawa m Rozebranie ręczne nawierzchni z mieszanek mineralno-bitumicznych, o grubości: 3 cm (rozbiórka nawierzchni w miejscu połączenia z istn. nawierzchnią - całkowita gr. 27 cm) Poz. 22. KNR IGM Warszawa m Rozebranie ręczne nawierzchni z mieszanek mineralno-bitumicznych, o grubości: ponad 3 cm - dodatek za kaŝdy dalszy 1 cm (całkowita gr. nawierzchni 27 cm - dodatkowe 24 cm) Poz. 23. KNR IGM Warszawa m Rozebranie ręczne podbudowy z kruszywa kamiennego, o grubości: 15 cm (rozbiórka podbudowy o gr. 20 cm) Poz. 24. KNR IGM Warszawa m Rozebranie ręczne podbudowy z kruszywa kamiennego, o grubości: ponad 15 cm - dodatek za kaŝdy dalszy 1 cm (rozbiórka podbudowy o gr. 20 cm - dodatkowe 5 cm) Poz. 25. KNR kalk. własna m Rozebranie ręczne podbudowy z kruszywa stabilizowanego cementem, o grubości: 15 cm (rozbiórka podbudowy o gr. 15 cm) Poz. 26. KNR IGM Warszawa m Rozebranie mechaniczne nawierzchni z mieszanek mineralno-bitumicznych, o grubości: 3 cm (rozbiórka nawierzchni przy przejeŝdzie kolejowym - całkowita gr. 5 cm) Poz. 27. KNR IGM Warszawa m Rozebranie mechaniczne nawierzchni z mieszanek mineralno-bitumicznych, o grubości: ponad 3 cm - dodatek za kaŝdy dalszy 1 cm (rozbiórka nawierzchni przy przejeŝdzie kolejowym - całkowita gr. 5 cm - dodatkowe 2 cm) Poz. 28. KNR kalk. własna m Załadowanie i wywóz gruzu na składowisko Wykonawcy wraz z kosztami utylizaci. Razem element : c. Roboty rozbiórkowe dotyczące nawierzchnie bitumiczne [ zł ]... d. ELEMENT : Roboty przygotowawcze podłoŝa - zdjęcie humusu Poz. 29. KNR IZOiEPB ORGBUD W-wa m Usunięcie warstwy ziemi urodzajnej /humusu/ za pomocą spycharek, przy grubości warstwy: do 15 cm (w-wa humusu do zdjecia śr. 30 cm) Poz. 30. KNR IZOiEPB ORGBUD W-wa m Usunięcie warstwy ziemi urodzajnej /humusu/ za pomocą spycharek, przy grubości warstwy: ponad 15 cm, dodatek za kaŝde dalsze 5 cm (zdjęcie w-wy humusu o gr. całkowitej 30 cm - dodatkowe 15 cm) Poz. 31. KNR kalk. własna m Załadowanie i wywóz nadmiaru humusu na składowisko Wykonawcy. Razem element : d. Roboty przygotowawcze podłoŝa - zdjęcie humusu [ zł ]...

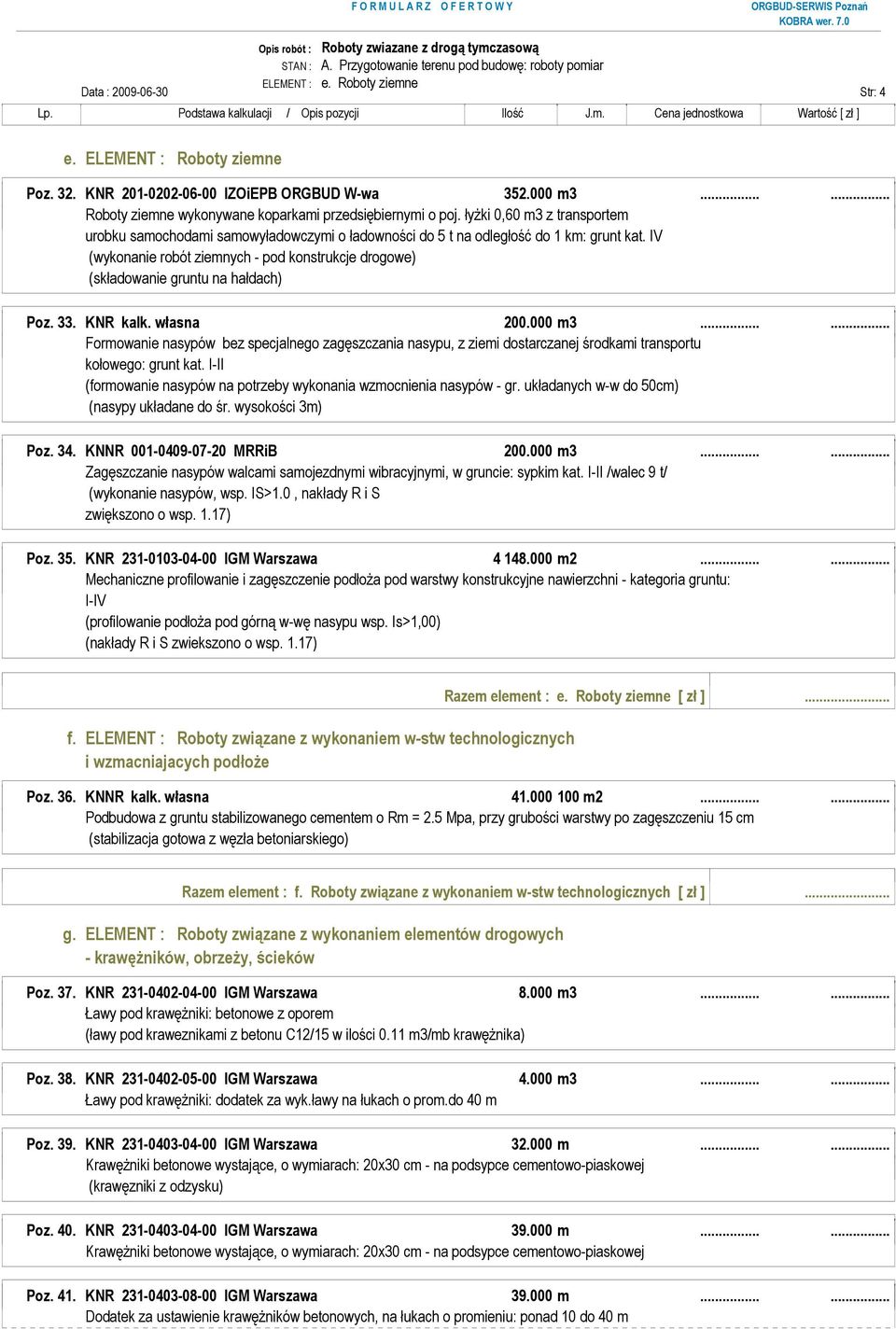

7 ELEMENT : e. Roboty ziemne Str: 4 e. ELEMENT : Roboty ziemne Poz. 32. KNR IZOiEPB ORGBUD W-wa m Roboty ziemne wykonywane koparkami przedsiębiernymi o poj. łyŝki 0,60 m3 z transportem urobku samochodami samowyładowczymi o ładowności do 5 t na odległość do 1 km: grunt kat. IV (wykonanie robót ziemnych - pod konstrukcje drogowe) (składowanie gruntu na hałdach) Poz. 33. KNR kalk. własna m Formowanie nasypów bez specjalnego zagęszczania nasypu, z ziemi dostarczanej środkami transportu kołowego: grunt kat. I-II (formowanie nasypów na potrzeby wykonania wzmocnienia nasypów - gr. układanych w-w do 50cm) (nasypy układane do śr. wysokości 3m) Poz. 34. KNNR MRRiB m Zagęszczanie nasypów walcami samojezdnymi wibracyjnymi, w gruncie: sypkim kat. I-II /walec 9 t/ (wykonanie nasypów, wsp. IS>1.0, nakłady R i S zwiększono o wsp. 1.17) Poz. 35. KNR IGM Warszawa m Mechaniczne profilowanie i zagęszczenie podłoŝa pod warstwy konstrukcyjne nawierzchni - kategoria gruntu: I-IV (profilowanie podłoŝa pod górną w-wę nasypu wsp. Is>1,00) (nakłady R i S zwiekszono o wsp. 1.17) f. ELEMENT : Roboty związane z wykonaniem w-stw technologicznych i wzmacniajacych podłoŝe Razem element : e. Roboty ziemne [ zł ]... Poz. 36. KNNR kalk. własna m Podbudowa z gruntu stabilizowanego cementem o Rm = 2.5 Mpa, przy grubości warstwy po zagęszczeniu 15 cm (stabilizacja gotowa z węzła betoniarskiego) Razem element : f. Roboty związane z wykonaniem w-stw technologicznych [ zł ]... g. ELEMENT : Roboty związane z wykonaniem elementów drogowych - krawęŝników, obrzeŝy, ścieków Poz. 37. KNR IGM Warszawa m Ławy pod krawęŝniki: betonowe z oporem (ławy pod kraweznikami z betonu C12/15 w ilości 0.11 m3/mb krawęŝnika) Poz. 38. KNR IGM Warszawa m Ławy pod krawęŝniki: dodatek za wyk.ławy na łukach o prom.do 40 m Poz. 39. KNR IGM Warszawa m KrawęŜniki betonowe wystające, o wymiarach: 20x30 cm - na podsypce cementowo-piaskowej (krawęzniki z odzysku) Poz. 40. KNR IGM Warszawa m KrawęŜniki betonowe wystające, o wymiarach: 20x30 cm - na podsypce cementowo-piaskowej Poz. 41. KNR IGM Warszawa m Dodatek za ustawienie krawęŝników betonowych, na łukach o promieniu: ponad 10 do 40 m

8 ELEMENT : g. Roboty związane z wykonaniem elementów drogowy Str: 5 Razem element : g. Roboty związane z wykonaniem elementów drogowych [ zł ]... h. ELEMENT : Roboty związane z wykonaniem podbudów i nawierzchni z kruszyw pod konstrukcje - jezdni, chodników itp. Poz. 42. KNR IGM Warszawa m Podbudowy z kruszywa łamanego - warstwa dolna o grubości po zagęszczeniu: 15 cm (podbudowa z kruszywa 0/63mm w konstrukcji jezdni - całkowita gr. 20 cm) Poz. 43. KNR IGM Warszawa m Podbudowy z kruszywa łamanego - warstwa dolna o grubości po zagęszczeniu: ponad 15 cm - dodatek za kaŝdy dalszy 1 cm (podbudowa w konstrukcji jezdni - calkowita gr. 20 cm - dodatkowe 5 cm) Poz. 44. KNR IGM Warszawa m Podbudowy z kruszywa łamanego - warstwa górna o grubości po zagęszczeniu: 8 cm (w-wa z kruszywa 0/31,5mm - całkowita gr. 14 cm w ciągu pieszym) Poz. 45. KNR IGM Warszawa m Podbudowy z kruszywa łamanego - warstwa górna o grubości po zagęszczeniu: ponad 8 cm - dodatek za kaŝdy dalszy 1 cm (w-wa w konstrukcji chodnika - całkowita gr. 14 cm - dodatkowe 6 cm) Razem element : h. Roboty związane z wykonaniem podbudów i [ zł ]... i. ELEMENT : Roboty związane z wykonaniem nawierzchni z mas bitumicznych - jezdnie, ścieŝki rowerowe Poz. 46. KNR IGM Warszawa m Czyszczenie mechaniczne nawierzchni drogowej: bitumicznej (przygotowanie podłoŝa pod w-wy wiąŝące ) Poz. 47. KNR IGM Warszawa m Skropienie nawierzchni drogowych asfaltem (skropienie w ilości 0.5 kg/m2 podbudowy) Poz. 48. KNR IGM Warszawa m Nawierzchnia z betonu asfaltowego AC 16 W - warstwa wiąŝąca po zagęszczeniu o grubości: 4 cm (w-wa w konstrukcji KR3 - całkowita gr. 10 cm) Poz. 49. KNR IGM Warszawa m Nawierzchnia z betonu asfaltowego AC 16 W - warstwa wiąŝąca po zagęszczeniu o grubości: ponad 4 cm - dodatek za kaŝdy dalszy 1 cm (konstrukcja jezdni KR3 - całkowita gr. 10 cm - dodatkowe 6 cm) Poz. 50. KNR IGM Warszawa m Czyszczenie mechaniczne nawierzchni drogowej: bitumicznej (przygotowanie podłoŝa pod w-wy ścieralne) Poz. 51. KNR IGM Warszawa m Skropienie nawierzchni drogowych asfaltem (skropienie w ilości 0.3 kg/m2 w-w wiąŝących)

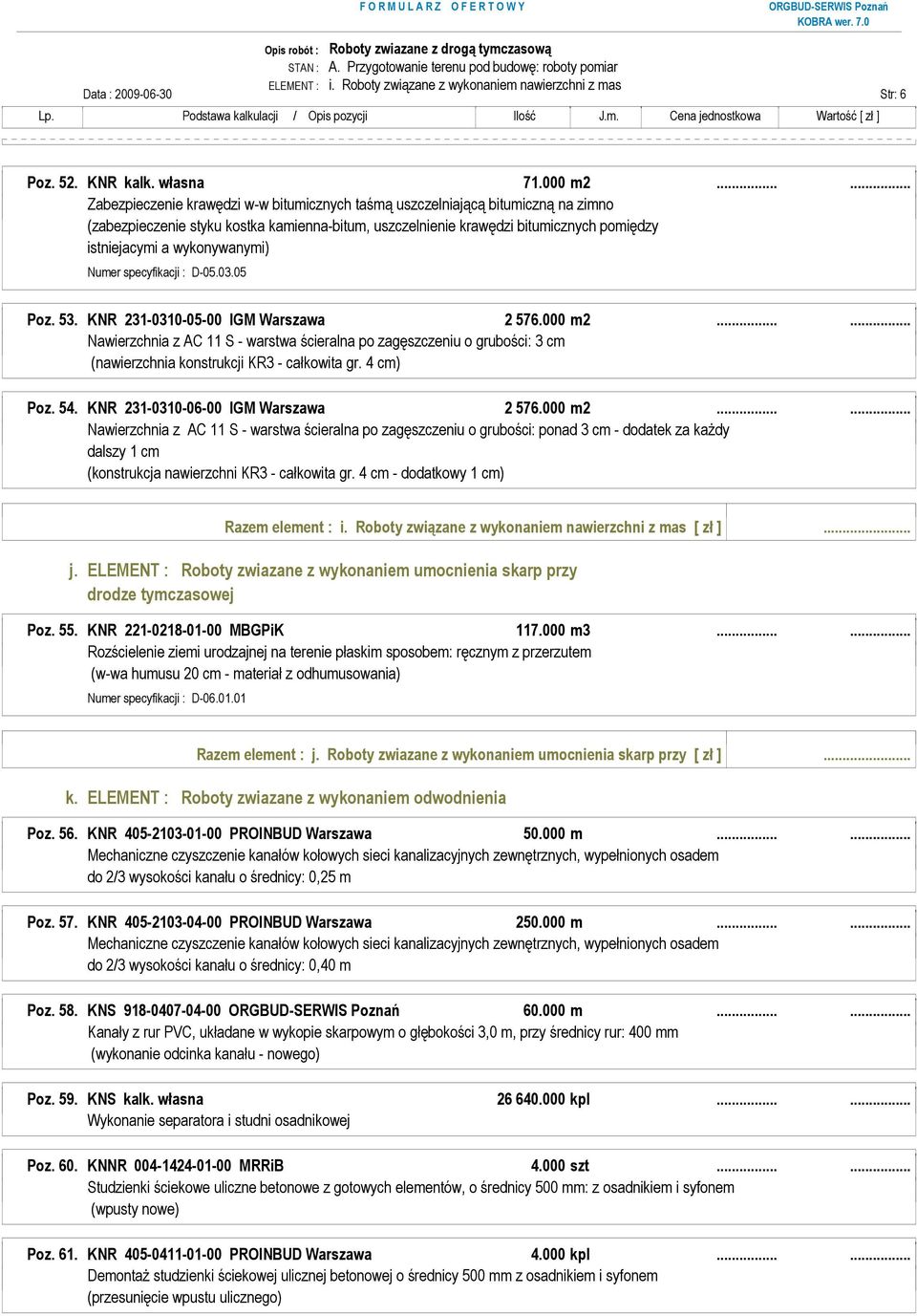

9 ELEMENT : i. Roboty związane z wykonaniem nawierzchni z mas Str: 6 Poz. 52. KNR kalk. własna m Zabezpieczenie krawędzi w-w bitumicznych taśmą uszczelniającą bitumiczną na zimno (zabezpieczenie styku kostka kamienna-bitum, uszczelnienie krawędzi bitumicznych pomiędzy istniejacymi a wykonywanymi) Numer specyfikacji : D Poz. 53. KNR IGM Warszawa m Nawierzchnia z AC 11 S - warstwa ścieralna po zagęszczeniu o grubości: 3 cm (nawierzchnia konstrukcji KR3 - całkowita gr. 4 cm) Poz. 54. KNR IGM Warszawa m Nawierzchnia z AC 11 S - warstwa ścieralna po zagęszczeniu o grubości: ponad 3 cm - dodatek za kaŝdy dalszy 1 cm (konstrukcja nawierzchni KR3 - całkowita gr. 4 cm - dodatkowy 1 cm) Razem element : i. Roboty związane z wykonaniem nawierzchni z mas [ zł ]... j. ELEMENT : Roboty zwiazane z wykonaniem umocnienia skarp przy drodze tymczasowej Poz. 55. KNR MBGPiK m Rozścielenie ziemi urodzajnej na terenie płaskim sposobem: ręcznym z przerzutem (w-wa humusu 20 cm - materiał z odhumusowania) Numer specyfikacji : D Razem element : j. Roboty zwiazane z wykonaniem umocnienia skarp przy [ zł ]... k. ELEMENT : Roboty zwiazane z wykonaniem odwodnienia Poz. 56. KNR PROINBUD Warszawa m Mechaniczne czyszczenie kanałów kołowych sieci kanalizacyjnych zewnętrznych, wypełnionych osadem do 2/3 wysokości kanału o średnicy: 0,25 m Poz. 57. KNR PROINBUD Warszawa m Mechaniczne czyszczenie kanałów kołowych sieci kanalizacyjnych zewnętrznych, wypełnionych osadem do 2/3 wysokości kanału o średnicy: 0,40 m Poz. 58. KNS m Kanały z rur PVC, układane w wykopie skarpowym o głębokości 3,0 m, przy średnicy rur: 400 mm (wykonanie odcinka kanału - nowego) Poz. 59. KNS kalk. własna kpl Wykonanie separatora i studni osadnikowej Poz. 60. KNNR MRRiB szt Studzienki ściekowe uliczne betonowe z gotowych elementów, o średnicy 500 mm: z osadnikiem i syfonem (wpusty nowe) Poz. 61. KNR PROINBUD Warszawa kpl DemontaŜ studzienki ściekowej ulicznej betonowej o średnicy 500 mm z osadnikiem i syfonem (przesunięcie wpustu ulicznego)

10 ELEMENT : k. Roboty zwiazane z wykonaniem odwodnienia Str: 7 Poz. 62. KNNR MRRiB szt Osadzenie w studzienkach i komorach: włazów Ŝeliwnych o cięŝarze ponad 60 do 130 kg (analogia - regulacja wysokościowa wpustów) Razem element : k. Roboty zwiazane z wykonaniem odwodnienia [ zł ]... l. ELEMENT : Roboty zwiazane z demontaŝem przejazdu kolejowego Poz. 63. KNS kalk. własna kpl Wykonanie demontaŝu przejazdu kolejowego Razem element : l. Roboty zwiazane z demontaŝem przejazdu kolejowego [ zł ]... Razem stan : A. Przygotowanie terenu pod budowę: roboty pomiarowe, [ zł ]... K O S Z T O R Y S O W A W A R T O Ś Ć R O B Ó T [ zł ]...
