1 POKRYCIA FILTRACJA SYSTEMY ZASILANIA MATERIAŁY OGNIOTRWAŁE PRZYGOTOWANIE CIEKŁEGO METALU SPOIWA TYGLE FDU ODLEWNICZE URZĄDZENIE ODGAZOWYWUJĄCE SPRZĘT I MATERIAŁY POMOCNICZE PRZYJAZNA DLA ŚRODOWISKA OBRÓBKA METALURGICZNA Usuwanie wodoru Usuwanie tlenków i wtrąceń Kontrolowane odgazowywanie/ zagazowywanie Wysokowydajne rotory odgazowywujące Niezawodne i spójne wyposażenie

2 FDU Odlewnicze Urządzenie Odgazowywujące Dla podniesienia jakości odlewów z metali nieżelaznych Urządzenia odgazowywujące FDU służy do odgazowywania i oczyszczania stopów na bazie aluminium. Wszystkie urządzenia FDU wykorzystują zasadę działania opatentowanego rotora, który wprowadza do kąpieli czysty gaz obojętny (zazwyczaj azot lub argon). Pęcherzyki gazu rozprowadzane są w całej objętości roztopionego metalu. Jednocześnie utrzymywana jest gładka powierzchnia kąpieli. To sprawia, że czas obróbki jest krótki, daje efektywne odgazowanie i oczyszczenie kąpieli. Zalety: Powtarzalne rezultaty Krótki czas obróbki Likwidacja porowatości gazowej i wtrąceń w odlewach Zmniejszenie kosztów obróbki mechanicznej Powtarzalne właściwości mechaniczne odlewów Proces przyjazny dla środowiska 2

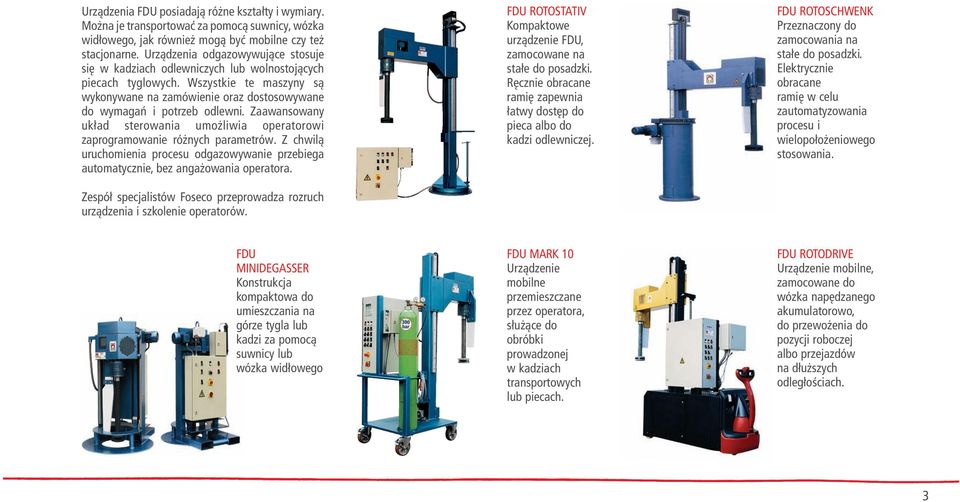

3 Urządzenia FDU posiadają różne kształty i wymiary. Można je transportować za pomocą suwnicy, wózka widłowego, jak również mogą być mobilne czy też stacjonarne. Urządzenia odgazowywujące stosuje się w kadziach odlewniczych lub wolnostojących piecach tyglowych. Wszystkie te maszyny są wykonywane na zamówienie oraz dostosowywane do wymagań i potrzeb odlewni. Zaawansowany układ sterowania umożliwia operatorowi zaprogramowanie różnych parametrów. Z chwilą uruchomienia procesu odgazowywanie przebiega automatycznie, bez angażowania operatora. Zespół specjalistów Foseco przeprowadza rozruch urządzenia i szkolenie operatorów. FDU ROTOSTATIV Kompaktowe urządzenie FDU, zamocowane na stałe do posadzki. Ręcznie obracane ramię zapewnia łatwy dostęp do pieca albo do kadzi odlewniczej. FDU ROTOSCHWENK Przeznaczony do zamocowania na stałe do posadzki. Elektrycznie obracane ramię w celu zautomatyzowania procesu i wielopołożeniowego stosowania. FDU MINIDEGASSER Konstrukcja kompaktowa do umieszczania na górze tygla lub kadzi za pomocą suwnicy lub wózka widłowego FDU MARK 10 Urządzenie mobilne przemieszczane przez operatora, służące do obróbki prowadzonej w kadziach transportowych lub piecach. FDU ROTODRIVE Urządzenie mobilne, zamocowane do wózka napędzanego akumulatorowo, do przewożenia do pozycji roboczej albo przejazdów na dłuższych odległościach. 3

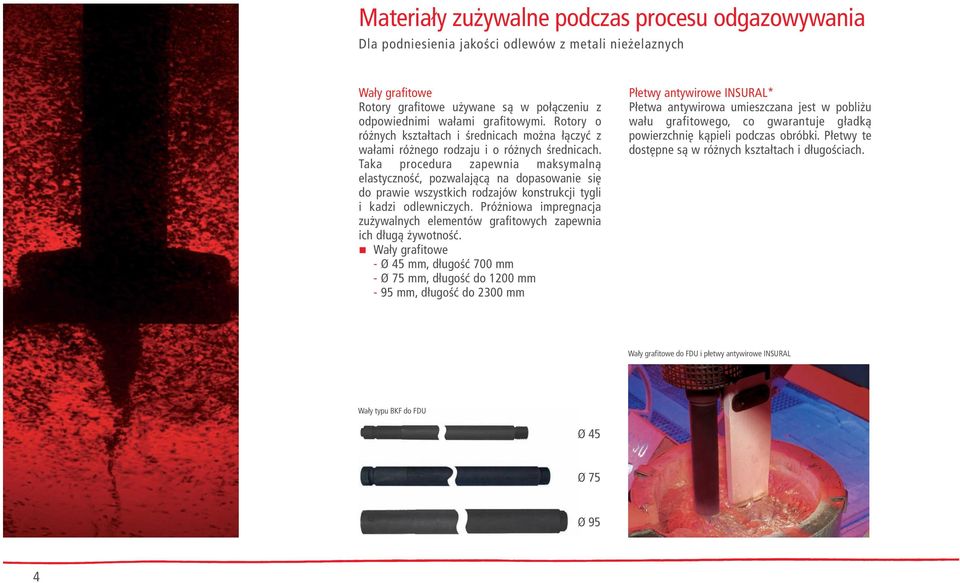

4 Materiały zużywalne podczas procesu odgazowywania Dla podniesienia jakości odlewów z metali nieżelaznych Wały grafitowe Rotory grafitowe używane są w połączeniu z odpowiednimi wałami grafitowymi. Rotory o różnych kształtach i średnicach można łączyć z wałami różnego rodzaju i o różnych średnicach. Taka procedura zapewnia maksymalną elastyczność, pozwalającą na dopasowanie się do prawie wszystkich rodzajów konstrukcji tygli i kadzi odlewniczych. Próżniowa impregnacja zużywalnych elementów grafitowych zapewnia ich długą żywotność. Wały grafitowe - Ø 45 mm, długość 700 mm - Ø 75 mm, długość do 1200 mm - 95 mm, długość do 2300 mm Płetwy antywirowe INSURAL* Płetwa antywirowa umieszczana jest w pobliżu wału grafitowego, co gwarantuje gładką powierzchnię kąpieli podczas obróbki. Płetwy te dostępne są w różnych kształtach i długościach. Wały grafitowe do FDU i płetwy antywirowe INSURAL Wały typu BKF do FDU Ø 45 Ø 75 Ø 95 4

5 XSR rotor o wysokiej wydajności Intensywne badania istniejących rotorów, w połączeniu z badaniami teoretycznymi, symulacjami oraz rozbudowanym modelowaniem i testami praktycznymi osiągnęły zaowocowały opracowaniem nowego rotora typu XSR. Wysokowydajny rotor XSR do FDU, jest zaawansowaną konstrukcją o udoskonalonej funkcji pompowania. Nacięcia przyspieszające (turbo), w górnej sekcji wirnika jeszcze bardziej zmniejszają wielkość pęcherzyków gazu obojętnego, a przez to maksymalizują obszar powierzchniowy pęcherzyków dla danej objętości gazu procesowego. Przy pomocy nowego, wysokowydajnego, rotora XSR można zaspokoić dwa, rożne wymagania ze strony odlewni: Szybsze odgazowania stopionego metalu, a przez to zwiększenie skuteczności odgazowywacza FDU, oraz zmniejszenie strat temperatury, Odgazowywanie przy obniżonej prędkości wirnika w celu przedłużenia okresu użytkowania wału grafitowego i rotora ze względu na zmniejszenie zużycie i/lub zmniejszenie wirów na wale w przypadku pracy bez pletwy antywirowej. Efekt odgazowywania może być wykreślany on-line dzięki czujnikowi wodoru Foseco ALSPEK* H. Wykres przedstawia typową krzywą dla stężenia wodoru w aluminium. Szybkość odgazowywania przy pomocy rotora XSR rotor, przy ustalonych warunkach testowych dla uzyskiwanego poziomu docelowego 0,08 ppm zawartości wodoru w stopionym material,e wynosiła 0,03 ppm H2/min. Szybkość odgazowywania, dla rotora SPR, wynosiła 0,02 ppm H2/min i była o 50% mniejsza. Aby uzyskać informacje szczegółowe, prosimy skorzystać z poradnika Praktyki odlewniczej -Foundry Practice 241 (2004) awartość wodoru (ppm) SPR XSR temp. ( C) Czas obróbki (min) Temperatura Badania doświadczalne wykorzystujące modelowanie wodne Wirnik XSR 5

6 Symulacja odgazowywania Analiza softwarowa procesu odgazowania wsadu Odgazowywanie płynnych stopów aluminium jest szeroko stosowaną komercyjna metodą stosowaną w celu kontrolowania poziomu wodoru oraz usuwania przed odlewaniem metali alkalicznych i wtrąceń z kąpieli. Całościowe, teoretyczne zrozumienie kinetyki odgazowywania aluminium wypracowano w ciągu minionych dwudziestu lat. Asortyment różnych rotorów odgazowywujących Foseco został określony w trakcie szeroko zakrojonego programu eksperymentalnego. Badania przeprowadzano zarówno w modelu wodnym, jak również podczas prób w odlewniach. Takie studium poskutkowało opracowaniem oprogramowania symulacyjnego dla procesów odgazowywania w odlewni. Zrzut ekranu 6

7 Oprogramowanie umożliwia operatorowi scharakteryzowanie procesu odgazowywania za pomocą rozbudowanej listy parametrów, dla wprowadzania danych: Zadane wielkości tygli i kadzi Zadany skład stopu Różne warunki otoczenia Poziom początkowy wodoru Warunki pracy, takie jak temperatura kąpieli, natężenie przepływu gazu, prędkość i średnica rotora Czas obróbki Bazując na danych wejściowych, oprogramowanie wylicza krzywą odgazowywania zawartość wodoru względem czasu. Możliwe jest umieszczenie na jednym wykresie krzywych odgazowywania dla różnych kształtów i średnic rotorów. Oprogramowanie porównuje wydajność usuwania wodoru z całkowitym zużyciem gazu obojętnego dla każdego rotora. Pełny raport dotyczący oprogramowania odgazowywania wsadu dostępny jest w poradniku Praktyka odlewnicza, Wydanie 256 -Foundry Practice Issue 256. Aby uzyskać więcej informacji oraz zapoznać się z demonstracją oprogramowania, prosimy skontaktować się z lokalnym przedstawicielem firmy Foseco. Wykres 1 Krzywe na wykresie 1 dają porównanie wydajności odgazowywania dla różnych rozwiązań konstrukcyjnych rotorów. Wykres 2 Krzywe na wykresie 2 dają porównanie wydajności odgazowywania dla różnych średnic rotorów XSR FDU. Wykres 3 Wykres 3 przedstawia proces podnoszenia zagazowania, z wykorzystaniem mieszanki gazu obojętnego i wodoru. Wykres 1 Wykres 2 Wykres 3 7

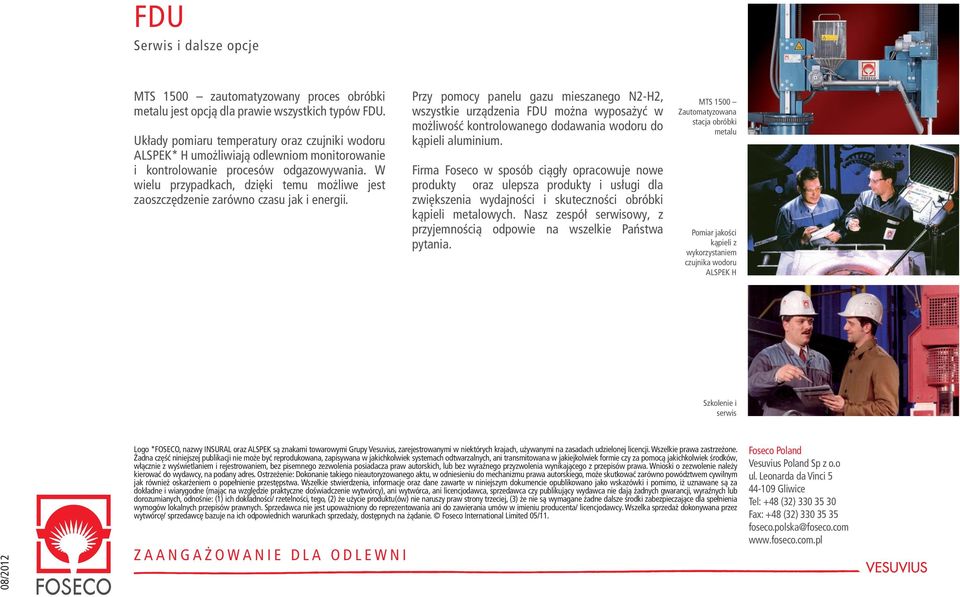

8 FDU Serwis i dalsze opcje MTS 1500 zautomatyzowany proces obróbki metalu jest opcją dla prawie wszystkich typów FDU. Układy pomiaru temperatury oraz czujniki wodoru ALSPEK* H umożliwiają odlewniom monitorowanie i kontrolowanie procesów odgazowywania. W wielu przypadkach, dzięki temu możliwe jest zaoszczędzenie zarówno czasu jak i energii. Przy pomocy panelu gazu mieszanego N2-H2, wszystkie urządzenia FDU można wyposażyć w możliwość kontrolowanego dodawania wodoru do kąpieli aluminium. Firma Foseco w sposób ciągły opracowuje nowe produkty oraz ulepsza produkty i usługi dla zwiększenia wydajności i skuteczności obróbki kąpieli metalowych. Nasz zespół serwisowy, z przyjemnością odpowie na wszelkie Państwa pytania. MTS 1500 Zautomatyzowana stacja obróbki metalu Pomiar jakości kąpieli z wykorzystaniem czujnika wodoru ALSPEK H Szkolenie i serwis 08/2012 Logo *FOSECO, nazwy INSURAL oraz ALSPEK są znakami towarowymi Grupy Vesuvius, zarejestrowanymi w niektórych krajach, używanymi na zasadach udzielonej licencji. Wszelkie prawa zastrzeżone. Żadna część niniejszej publikacji nie może być reprodukowana, zapisywana w jakichkolwiek systemach odtwarzalnych, ani transmitowana w jakiejkolwiek formie czy za pomocą jakichkolwiek środków, włącznie z wyświetlaniem i rejestrowaniem, bez pisemnego zezwolenia posiadacza praw autorskich, lub bez wyraźnego przyzwolenia wynikającego z przepisów prawa. Wnioski o zezwolenie należy kierować do wydawcy, na podany adres. Ostrzeżenie: Dokonanie takiego nieautoryzowanego aktu, w odniesieniu do mechanizmu prawa autorskiego, może skutkować zarówno powództwem cywilnym jak również oskarżeniem o popełnienie przestępstwa. Wszelkie stwierdzenia, informacje oraz dane zawarte w niniejszym dokumencie opublikowano jako wskazówki i pomimo, iż uznawane są za dokładne i wiarygodne (mając na względzie praktyczne doświadczenie wytwórcy), ani wytwórca, ani licencjodawca, sprzedawca czy publikujący wydawca nie dają żadnych gwarancji, wyraźnych lub dorozumianych, odnośnie: (1) ich dokładności/ rzetelności, tego, (2) że użycie produktu(ów) nie naruszy praw strony trzeciej, (3) że nie są wymagane żadne dalsze środki zabezpieczające dla spełnienia wymogów lokalnych przepisów prawnych. Sprzedawca nie jest upoważniony do reprezentowania ani do zawierania umów w imieniu producenta/ licencjodawcy. Wszelka sprzedaż dokonywana przez wytwórcę/ sprzedawcę bazuje na ich odpowiednich warunkach sprzedaży, dostępnych na żądanie. Foseco International Limited 05/11. ZAANGAŻOWANIE DLA ODLEWNI Foseco Poland Vesuvius Poland Sp z o.o ul. Leonarda da Vinci Gliwice Tel: +48 (32) Fax: +48 (32) foseco.polska@foseco.com
