Dodatkowe bezpieczeństwo poprzez kontrolę odoryzacji i monitorowanie procesu.

Transkrypt

1 Norma międzynarodowa, zalecana metoda pomiaru substancji zapachowych w gazie. Dodatkowe bezpieczeństwo poprzez kontrolę odoryzacji i monitorowanie procesu. Norma międzynarodowa ISO (ISO 6326 T2) i norma niemiecka DIN GC opisują tę metodę pomiaru chromatograficznego i oznaczania odorantów w gazie. W Niemczech używanie ODOR on-line jest metodą wyraźnie zalecaną przez organizację DVGW (Niemieckie Stowarzyszenie Naukowo-Techniczne Gazu i Wody) w swojej broszurze roboczej G280. W związku z tym wykorzystanie systemu pomiarowego ODOR on-line do kontroli odoryzacji zapewnia najwyższy możliwy stopień bezpieczeństwa i najlepsze wyniki audytu.

2 Monitoring w trybie on-line Pomiar w trybie on-line W sieciach gazowych odpowiedniego rodzaju ciągły, automatyczny pomiar stężenia odorantów jest najbezpieczniejszą i najprostszą metodą utrzymania kontroli stężenia odorantów w sieci. W wielu przypadkach, np. kiedy gaz jest już odoryzowany przez poprzedniego dostawcę lub kiedy gaz jest odoryzowany centralnie tylko na kilku stanowiskach, technika pomiaru automatycznego zapewnia najwyższe bezpieczeństwo, zapewniając zdalną transmisję, kontrolę alarmów, itd. Konstrukcja analizatora w postaci w pełni automatycznego systemu monitorowania gazu obniża koszty operacyjne i czynności konserwacyjne do absolutnego minimum. Kontrola jakości ODOR on-line Siarczki alkilowe Merkaptany H 2 S, COS Badana jest całkowita zawartość siarki w nieodoryzowanym gazie ziemnym dla celów magazynowania. Wymagane parametry to stężenia siarczków alkilowych, merkaptanów i H 2 S oraz stężenie siarczku karbonylu (COS). ODOR on-line spełnia również to wymaganie. Norma DIN dotyczy całkowitej zawartości siarki w gazie ziemnym stosowanym jako paliwo na stacjach tankowania gazu ziemnego (CNG). Także w tym przypadku przyrząd ODOR on-line może być używany do wykonywania odpowiednich pomiarów. Gaz płynny (LPG) używany jako propelent dla wyrobów kosmetycznych powinien być w miarę możliwości wolny od siarki i w związku z tym podlega kontroli jakości z użyciem przyrządów pomiarowych ODOR on-line. Wszystkie odoranty THT, TBM SCENTINEL E SPOTLEAK 1009 i inne Bez względu na to, który odorant jest używany, chromatograf ODOR on-line jest odpowiedni do monitorowania wszystkich powszechnie stosowanych odorantów i mieszanek odorantów. Wymagany czas pomiaru jest zależny od używanych odorantów. Analiza THT trwa około 5 minut. Analizowanie mieszanki merkaptanu trwa około 5 minut z użyciem metody szybkiej lub około 10 minut, jeżeli substancja jest rozdzielana na jej poszczególne składniki. Wszystkie rodzaje gazu Gaz ziemny Gaz węglowy Gaz płynny (LPG) Biogaz Mieszanki gazu i powietrza ODOR on-line może być używany do kontroli odoryzacji we wszystkich rodzajach gazu: gaz ziemny, gaz płynny (LPG), gaz węglowy, biogaz i mieszanki gazu i powietrza. Ponadto, przyrząd może być również używany do celów specjalnych, np. do monitorowania wytwórni biogazu, stacji tankowania gazu lub procesów chemicznych. Co najważniejsze, urządzenie pomiarowe jest łatwe w obsłudze i ma solidną konstrukcję.

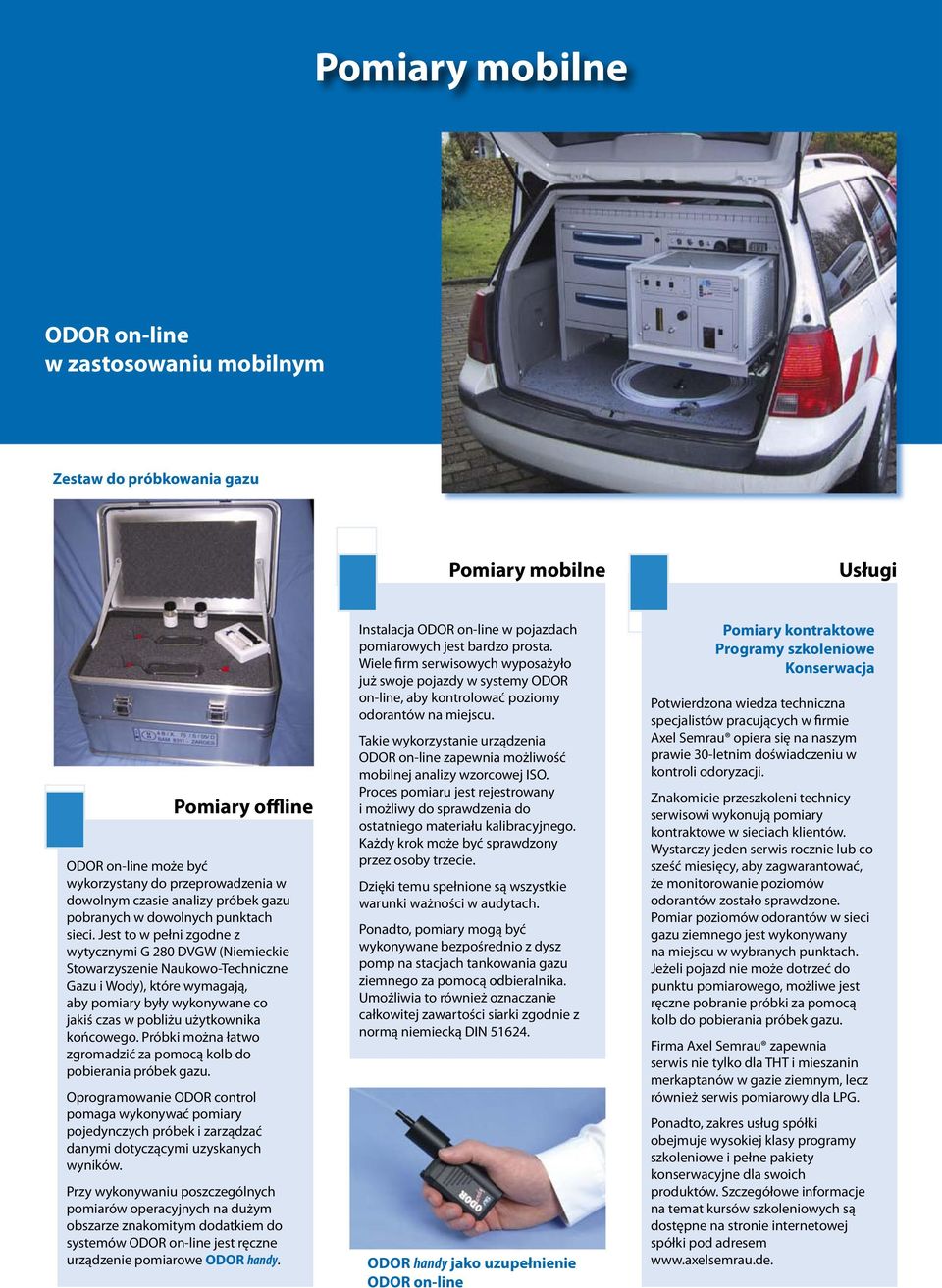

3 Pomiary mobilne ODOR on-line w zastosowaniu mobilnym Zestaw do próbkowania gazu Pomiary mobilne Usługi Pomiary offline ODOR on-line może być wykorzystany do przeprowadzenia w dowolnym czasie analizy próbek gazu pobranych w dowolnych punktach sieci. Jest to w pełni zgodne z wytycznymi G 280 DVGW (Niemieckie Stowarzyszenie Naukowo-Techniczne Gazu i Wody), które wymagają, aby pomiary były wykonywane co jakiś czas w pobliżu użytkownika końcowego. Próbki można łatwo zgromadzić za pomocą kolb do pobierania próbek gazu. Oprogramowanie ODOR control pomaga wykonywać pomiary pojedynczych próbek i zarządzać danymi dotyczącymi uzyskanych wyników. Przy wykonywaniu poszczególnych pomiarów operacyjnych na dużym obszarze znakomitym dodatkiem do systemów ODOR on-line jest ręczne urządzenie pomiarowe ODOR handy. Instalacja ODOR on-line w pojazdach pomiarowych jest bardzo prosta. Wiele firm serwisowych wyposażyło już swoje pojazdy w systemy ODOR on-line, aby kontrolować poziomy odorantów na miejscu. Takie wykorzystanie urządzenia ODOR on-line zapewnia możliwość mobilnej analizy wzorcowej ISO. Proces pomiaru jest rejestrowany i możliwy do sprawdzenia do ostatniego materiału kalibracyjnego. Każdy krok może być sprawdzony przez osoby trzecie. Dzięki temu spełnione są wszystkie warunki ważności w audytach. Ponadto, pomiary mogą być wykonywane bezpośrednio z dysz pomp na stacjach tankowania gazu ziemnego za pomocą odbieralnika. Umożliwia to również oznaczanie całkowitej zawartości siarki zgodnie z normą niemiecką DIN ODOR handy jako uzupełnienie ODOR on-line Pomiary kontraktowe Programy szkoleniowe Konserwacja Potwierdzona wiedza techniczna specjalistów pracujących w firmie Axel Semrau opiera się na naszym prawie 30-letnim doświadczeniu w kontroli odoryzacji. Znakomicie przeszkoleni technicy serwisowi wykonują pomiary kontraktowe w sieciach klientów. Wystarczy jeden serwis rocznie lub co sześć miesięcy, aby zagwarantować, że monitorowanie poziomów odorantów zostało sprawdzone. Pomiar poziomów odorantów w sieci gazu ziemnego jest wykonywany na miejscu w wybranych punktach. Jeżeli pojazd nie może dotrzeć do punktu pomiarowego, możliwe jest ręczne pobranie próbki za pomocą kolb do pobierania próbek gazu. Firma Axel Semrau zapewnia serwis nie tylko dla THT i mieszanin merkaptanów w gazie ziemnym, lecz również serwis pomiarowy dla LPG. Ponadto, zakres usług spółki obejmuje wysokiej klasy programy szkoleniowe i pełne pakiety konserwacyjne dla swoich produktów. Szczegółowe informacje na temat kursów szkoleniowych są dostępne na stronie internetowej spółki pod adresem

4 Kontrola i gromadzenie danych Oprogramowanie do kontroli, gromadzenia danych i zarządzania danymi pomiarowymi Pobieranie danych Zarządzanie danymi pomiarowymi Prosta obsługa Program ODOR control Program ODOR control, opracowany specjalnie do kontrolowania ODOR on-line, to 32-bitowa aplikacja systemu Windows. Program jest bardzo prosty w obsłudze i wielozadaniowy. Oznacza to, że może wykonywać wszystkie funkcje, takie jak ocena danych pomiarowych, nawet w trakcie wykonywania pomiarów. Ekran stanu przez cały czas pokazuje aktualny chromatogram. Ocenę składników siarkowych i składu gazu można wykonać po jednym spojrzeniu na ekran. Ważne informacje, takie jak ostatnia ważna kalibracja lub ostatni wynik pomiaru, są wyraźnie wyświetlane. Zarządzanie danymi pomiarowymi umożliwia przegląd poprzednich pomiarów. Wszystkie wyniki pomiarów są zarchiwizowane w bazie danych. Przechowywany jest pełny zapis danych wraz z chromatogramem dla każdego wykonanego pomiaru. System filtrowania o licznych funkcjach ułatwia przeszukiwanie danych w długich okresach. Elastyczność Możliwe jest eksportowanie danych pomiarowych (np. do programu Microsoft Excel) w celu ich dalszego przetwarzania. Moduł opracowania metod pozwala idealnie przystosować program do aktualnego zadania pomiarowego. Każdy system jest dostarczany z metodą, która spełnia specyficzne wymagania dla określonej sytuacji. Jeżeli wymagania te ulegną zmianie, klienci mogą łatwo dostosować metodę samodzielnie. ODOR control obsługuje metody pomiarów nie tylko dla pomiarów automatycznych, lecz również dla zadań pomiarowych wykonywanych ręcznie. Bezpieczeństwo System zarządzania danymi urządzenia ODOR on-line gwarantuje maksymalne bezpieczeństwo danych bez względu na to, czy urządzenie jest używane do ciągłego monitorowania czy do pomiarów mobilnych. Chromatogramy są przechowywane i oceniane automatycznie. Automatyczne wyświetlanie danych pomiarowych w formacie zgodnym z przepisami i zapewniającym w dowolnym czasie dowód, ze wymagania prawne dla pomiarów były spełnione. Edytor metod Zdalna transmisja danych

5 Technika ODOR on-line Opis systemu Chromatograf do analizy składników siarkowych według metody zgodnej z normami ISO (ISO 6326 T2) i DIN GC dla pracy jako przyrządy ręczne lub automatyczne. Części składowe: pętla gazowa 10 ml do procedury pobierania próbek przyłącza dla gazu do próbek, gazu kalibracyjnego, gazu nośnego i ujścia gazu, wszystkie 1/8 Swagelok dokładne zawory iglicowe i rotametry lub regulator przepływu masowego do regulacji przepływu gazu grupa zaworów elektromagnetycznych (3 zawory) do przełączania z gazu do prób na gaz kalibracyjny oraz regulacji wtrysku próbki (przełączanie może być ręczne lub zaprogramowane i wykonywane automatycznie) kolumna rozdzielająca i grzanie (izotermiczne) dla kolumny rozdzielającej, wtryskiwacz do wtryskiwania za pomocą strzykawki roztworu podstawowego i próbek gazu czujnik elektrochemiczny, elektroniczna kontrola i regulacja poziomów, zbiornik zasilający 0,9 l. Wszystkie rury przewodzące gaz są wykonane z odpowiednio dobranych materiałów wolnych od adsorpcji. Do kontroli i oceny używany jest oddzielny komputer PC lub laptop. Komunikacja między urządzeniem ODOR on-line a komputerem odbywa się za pośrednictwem interfejsu RS 232. ODOR on-line: Obszar pomiaru: THT 0,1 mg/m 3 do około 100 mg/m 3 H2S 0,1 mg/m 3 do około 100 mg/m 3 Merkaptany 0,01 mg/m 3 do około 100 mg/m 3 Uwaga: Gazy kalibracyjne i wielkość pętli pomiarowej są regulowane w celu dostosowania do konkretnego zakresu stężenia. Pętla gazowa: Przyłącza: Gaz nośny: 10 ml, mniejsza w szczególnych przypadkach gaz kalibracyjny, gaz pomiarowy, 1/8 (1 bar) gaz nośny 1/8 (2 bar) powietrze ekstrakcyjne 1/8 powietrze lub azot (1 l/h do 30 l/h) Elektronika Wzmacniacz sygnału: przestrajalny; x1 do x Przetwornik analogowo-cyfrowy: do 19 Bit, 1 Hz do 10 Hz zmienny Liniowość: +/- 0,03% dla 1/10 FS Dryf: +/- 50 ppm FS/K Wyjścia: cztery wyjścia przekaźnikowe (napięcie łączeniowe 30 V i prąd łączeniowy 5 A) trzy interfejsy prądowe (0 20 ma, 4 20 ma, odsprzęgane galwanicznie) Wymiary: 56 cm x 36 cm x 36 cm (szerokość x głębokość x wysokość) Ciężar: 14 kg Zasilanie elektryczne: 12 V DC, 110/120 V AC, 230/240 V AC Klasa ochrony: IP51 Normy: urządzenie zgodne z CE, VDE, ISO (ISO 6326 T2), DIN GC Specyfikacje Potrzebny jest komputer PC o następującej konfiguracji minimalnej: Procesor Pentium, napęd CD ROM, karta graficzna Super-VGA 256 kolorów 800 x 600, niezależny interfejs szeregowy, Windows XP. Instalacja pełnego systemu jest ujęta w naszym cenniku. Specyfikacja i konstrukcja może zostać zmieniona w dowolnym czasie i bez uprzedzenia.

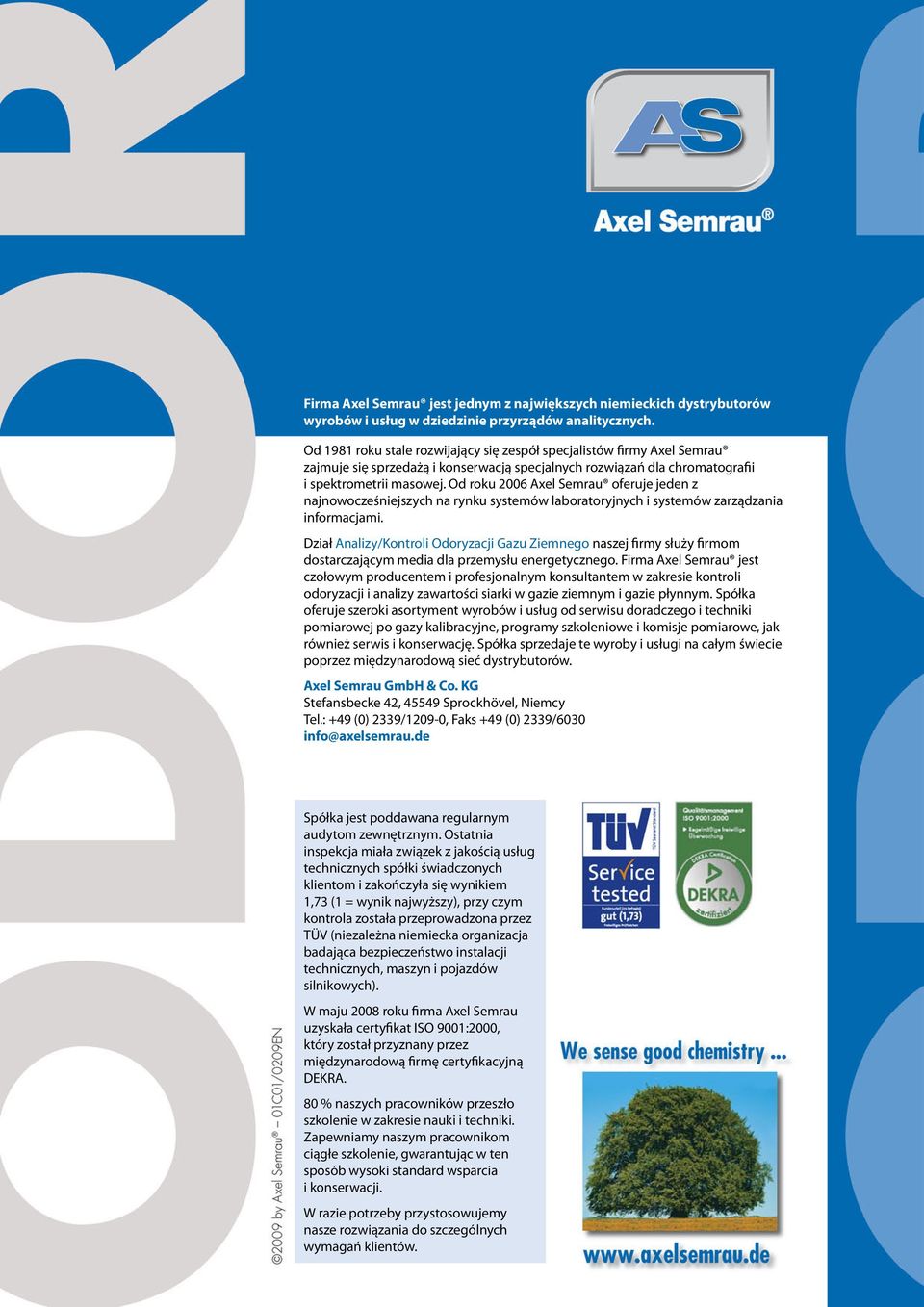

6 Firma Axel Semrau jest jednym z największych niemieckich dystrybutorów wyrobów i usług w dziedzinie przyrządów analitycznych. Od 1981 roku stale rozwijający się zespół specjalistów firmy Axel Semrau zajmuje się sprzedażą i konserwacją specjalnych rozwiązań dla chromatografii i spektrometrii masowej. Od roku 2006 Axel Semrau oferuje jeden z najnowocześniejszych na rynku systemów laboratoryjnych i systemów zarządzania informacjami. Dział Analizy/Kontroli Odoryzacji Gazu Ziemnego naszej firmy służy firmom dostarczającym media dla przemysłu energetycznego. Firma Axel Semrau jest czołowym producentem i profesjonalnym konsultantem w zakresie kontroli odoryzacji i analizy zawartości siarki w gazie ziemnym i gazie płynnym. Spółka oferuje szeroki asortyment wyrobów i usług od serwisu doradczego i techniki pomiarowej po gazy kalibracyjne, programy szkoleniowe i komisje pomiarowe, jak również serwis i konserwację. Spółka sprzedaje te wyroby i usługi na całym świecie poprzez międzynarodową sieć dystrybutorów. Axel Semrau GmbH & Co. KG Stefansbecke 42, Sprockhövel, Niemcy Tel.: +49 (0) 2339/1209-0, Faks +49 (0) 2339/6030 info@axelsemrau.de Spółka jest poddawana regularnym audytom zewnętrznym. Ostatnia inspekcja miała związek z jakością usług technicznych spółki świadczonych klientom i zakończyła się wynikiem 1,73 (1 = wynik najwyższy), przy czym kontrola została przeprowadzona przez TÜV (niezależna niemiecka organizacja badająca bezpieczeństwo instalacji technicznych, maszyn i pojazdów silnikowych). W maju 2008 roku firma Axel Semrau uzyskała certyfikat ISO 9001:2000, który został przyznany przez międzynarodową firmę certyfikacyjną DEKRA. 80 % naszych pracowników przeszło szkolenie w zakresie nauki i techniki. Zapewniamy naszym pracownikom ciągłe szkolenie, gwarantując w ten sposób wysoki standard wsparcia i konserwacji. W razie potrzeby przystosowujemy nasze rozwiązania do szczególnych wymagań klientów.
