PROJEKT WYKONAWCZY. instalacji solarnej dla Schroniska PTTK Kremenaros w Ustrzykach Górnych cz. technologiczna.

Wielkość: px
Rozpocząć pokaz od strony:

Download "PROJEKT WYKONAWCZY. instalacji solarnej dla Schroniska PTTK Kremenaros w Ustrzykach Górnych cz. technologiczna."

Transkrypt

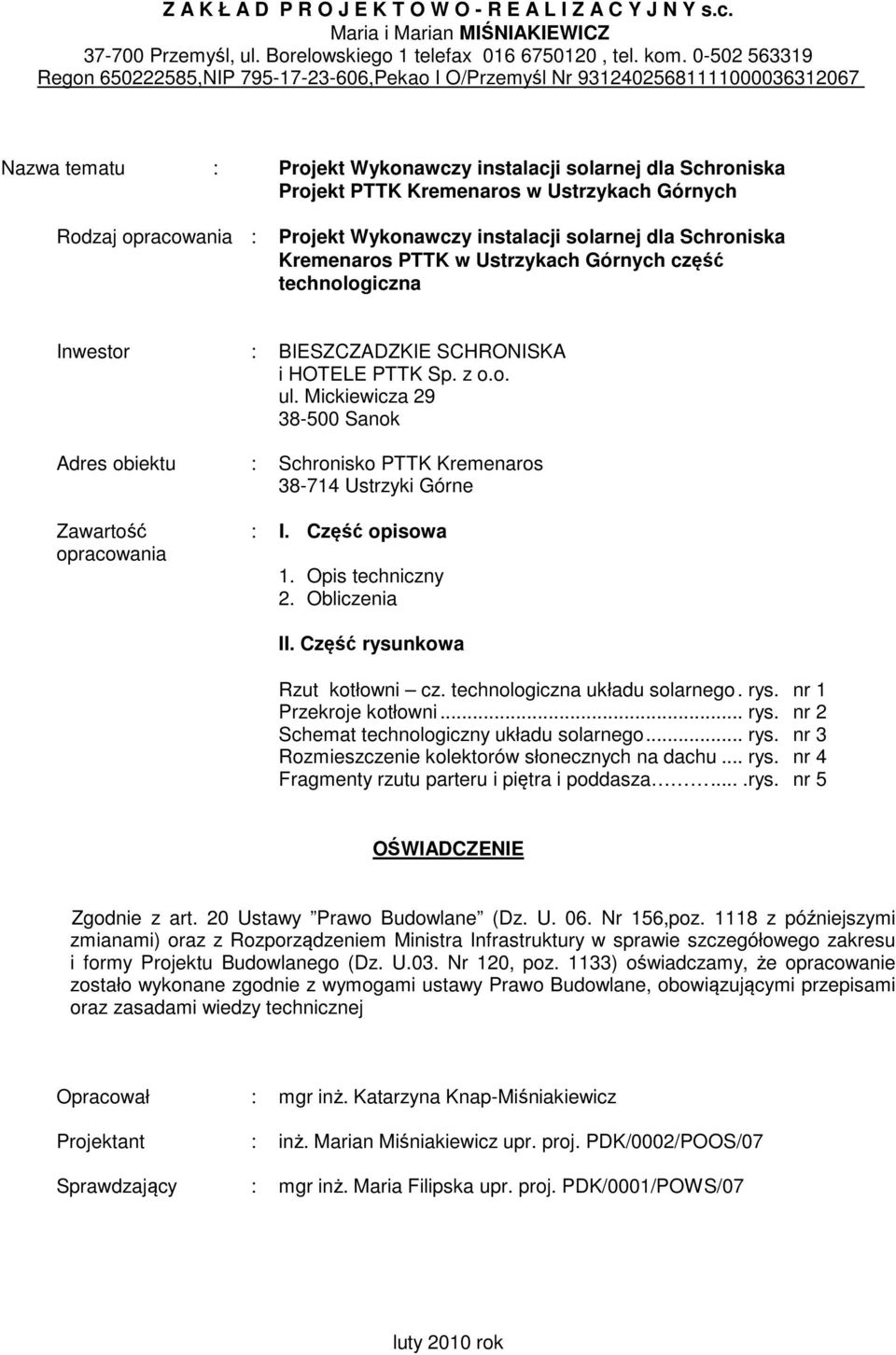

1 Z A K Ł A D P R O J E K T O W O - R E A L I Z A C Y J N Y s.c. Maria i Marian MIŚNIAKIEWICZ Przemyśl, ul. Borelowskiego 1 telefax , tel. kom Regon ,NIP ,Pekao I O/Przemyśl Nr Nazwa tematu : Projekt Wykonawczy instalacji solarnej dla Schroniska Projekt PTTK Kremenaros w Ustrzykach Górnych Rodzaj opracowania : Projekt Wykonawczy instalacji solarnej dla Schroniska Kremenaros PTTK w Ustrzykach Górnych część technologiczna Inwestor : BIESZCZADZKIE SCHRONISKA i HOTELE PTTK Sp. z o.o. ul. Mickiewicza Sanok Adres obiektu : Schronisko PTTK Kremenaros Ustrzyki Górne Zawartość : I. Część opisowa opracowania 1. Opis techniczny 2. Obliczenia II. Część rysunkowa Rzut kotłowni cz. technologiczna układu solarnego. rys. nr 1 Przekroje kotłowni... rys. nr 2 Schemat technologiczny układu solarnego... rys. nr 3 Rozmieszczenie kolektorów słonecznych na dachu... rys. nr 4 Fragmenty rzutu parteru i piętra i poddasza....rys. nr 5 OŚWIADCZENIE Zgodnie z art. 20 Ustawy Prawo Budowlane (Dz. U. 06. Nr 156,poz z późniejszymi zmianami) oraz z Rozporządzeniem Ministra Infrastruktury w sprawie szczegółowego zakresu i formy Projektu Budowlanego (Dz. U.03. Nr 120, poz. 1133) oświadczamy, że opracowanie zostało wykonane zgodnie z wymogami ustawy Prawo Budowlane, obowiązującymi przepisami oraz zasadami wiedzy technicznej Opracował : mgr inż. Katarzyna Knap-Miśniakiewicz Projektant : inż. Marian Miśniakiewicz upr. proj. PDK/0002/POOS/07 Sprawdzający : mgr inż. Maria Filipska upr. proj. PDK/0001/POWS/07 luty 2010 rok

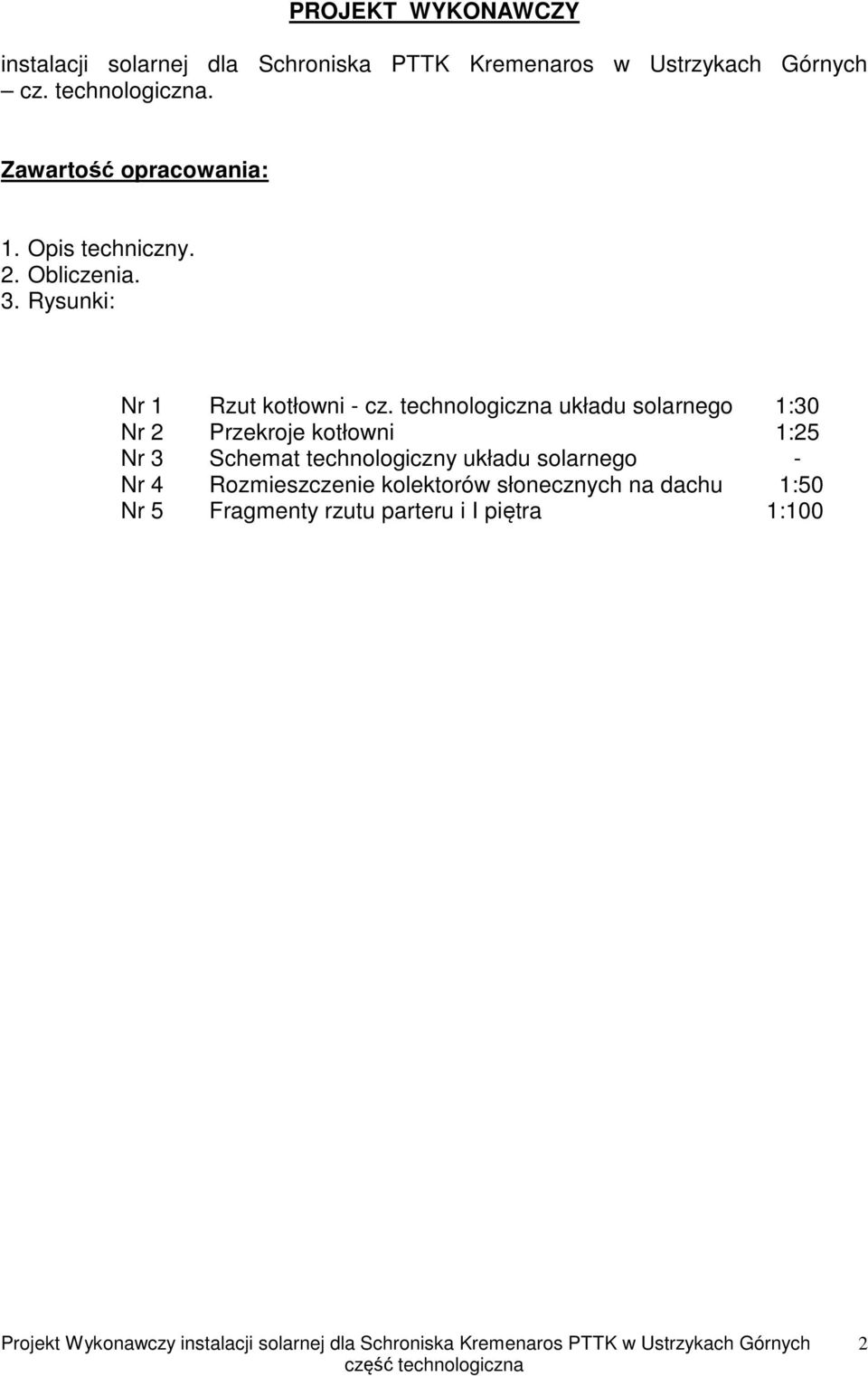

2 PROJEKT WYKONAWCZY instalacji solarnej dla Schroniska PTTK Kremenaros w Ustrzykach Górnych cz. technologiczna. Zawartość opracowania: 1. Opis techniczny. 2. Obliczenia. 3. Rysunki: Nr 1 Rzut kotłowni - cz. technologiczna układu solarnego 1:30 Nr 2 Przekroje kotłowni 1:25 Nr 3 Schemat technologiczny układu solarnego - Nr 4 Rozmieszczenie kolektorów słonecznych na dachu 1:50 Nr 5 Fragmenty rzutu parteru i I piętra 1:100 2

3 I. OPIS TECHNICZNY instalacji solarnej dla Schroniska PTTK Kremenaros w Ustrzykach Górnych cz. technologiczna. 1. Podstawa opracowania. Umowa z Inwestorem Podkłady budowlane przekazane przez Inwestora Inwentaryzacja istniejącego układu technologicznego kotłowni Dane techniczne zastosowanych kolektorów słonecznych firmy HEWALEX Dane techniczne pozostałych urządzeń technologicznych Obowiązujące przepisy oraz zalecenia odnośnie projektowania instalacji solarnych Normy i normatywy projektowania dopuszcza się zastosowanie urządzeń i wyposażenia technologicznego, które będą równoważne w stosunku do wymienionych w dokumentacji, z zachowaniem wszystkich parametrów technicznych, które będą co najmniej równe pod względem cech technicznych, jakościowych, kosztów eksploatacyjnych, przywołanych w dokumentacji rozwiązań technologicznych i walorów ekologicznych 2. Przedmiot i zakres opracowania. Przedmiotem opracowania jest projekt instalacji przygotowania ciepłej wody użytkowej dla potrzeb budynku w oparciu o zastosowanie systemu solarnego. Powyższy system będzie zaspakajał również potrzeby instalacji c.o. w budynku w przypadku braku rozbioru ciepłej wody. Dodatkowym źródłem przygotowania cwu będzie projektowana kotłownia na biomasę wg oddzielnego opracowania. Wewnętrzne instalacje c.o. i cwu w budynku wg oddzielnego opracowania. Część budowlana i AKPiA wg oddzielnych opracowań. 3. Charakterystyka obiektu. Projektowana kotłownia wg oddzielnego opracowania pokrywać będzie zapotrzebowanie ciepła dla potrzeb c.o., klimatyzacji i cwu budynku w okresie sezonu grzewczego. W okresach letnich i przejściowych cwu będzie przygotowywana z projektowanego w niniejszym opracowaniu układu solarnego. Przewidziano również możliwość wspomagania instalacji c.o. z układu solarnego. W stanach awaryjnych kotłowni nadmiar ciepła będzie magazynowany w projektowanych buforach solarnej wody grzewczej (rozładowanie kotłów). Z uwagi na powyższe zwiększono pojemność buforów. 4. Projektowane rozwiązania techniczne Bilans potrzeb cieplnych. Zapotrzebowanie ciepła dla potrzeb centralnego ogrzewania i ciepłej wody użytkowej budynku wg oddzielnego opracowania Opis projektowanych rozwiązań technicznych. 3

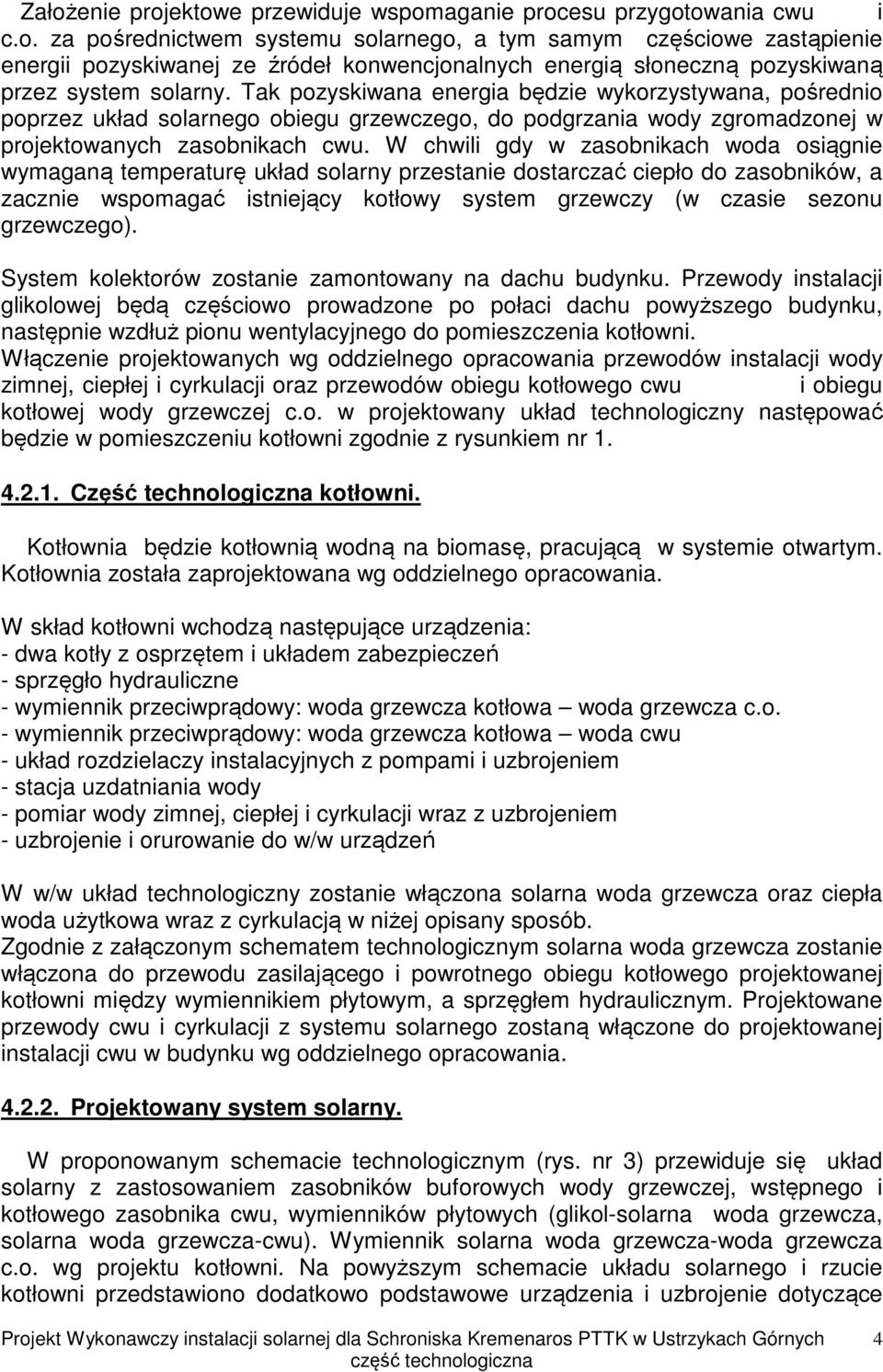

4 Założenie projektowe przewiduje wspomaganie procesu przygotowania cwu i c.o. za pośrednictwem systemu solarnego, a tym samym częściowe zastąpienie energii pozyskiwanej ze źródeł konwencjonalnych energią słoneczną pozyskiwaną przez system solarny. Tak pozyskiwana energia będzie wykorzystywana, pośrednio poprzez układ solarnego obiegu grzewczego, do podgrzania wody zgromadzonej w projektowanych zasobnikach cwu. W chwili gdy w zasobnikach woda osiągnie wymaganą temperaturę układ solarny przestanie dostarczać ciepło do zasobników, a zacznie wspomagać istniejący kotłowy system grzewczy (w czasie sezonu grzewczego). System kolektorów zostanie zamontowany na dachu budynku. Przewody instalacji glikolowej będą częściowo prowadzone po połaci dachu powyższego budynku, następnie wzdłuż pionu wentylacyjnego do pomieszczenia kotłowni. Włączenie projektowanych wg oddzielnego opracowania przewodów instalacji wody zimnej, ciepłej i cyrkulacji oraz przewodów obiegu kotłowego cwu i obiegu kotłowej wody grzewczej c.o. w projektowany układ technologiczny następować będzie w pomieszczeniu kotłowni zgodnie z rysunkiem nr Część technologiczna kotłowni. Kotłownia będzie kotłownią wodną na biomasę, pracującą w systemie otwartym. Kotłownia została zaprojektowana wg oddzielnego opracowania. W skład kotłowni wchodzą następujące urządzenia: - dwa kotły z osprzętem i układem zabezpieczeń - sprzęgło hydrauliczne - wymiennik przeciwprądowy: woda grzewcza kotłowa woda grzewcza c.o. - wymiennik przeciwprądowy: woda grzewcza kotłowa woda cwu - układ rozdzielaczy instalacyjnych z pompami i uzbrojeniem - stacja uzdatniania wody - pomiar wody zimnej, ciepłej i cyrkulacji wraz z uzbrojeniem - uzbrojenie i orurowanie do w/w urządzeń W w/w układ technologiczny zostanie włączona solarna woda grzewcza oraz ciepła woda użytkowa wraz z cyrkulacją w niżej opisany sposób. Zgodnie z załączonym schematem technologicznym solarna woda grzewcza zostanie włączona do przewodu zasilającego i powrotnego obiegu kotłowego projektowanej kotłowni między wymiennikiem płytowym, a sprzęgłem hydraulicznym. Projektowane przewody cwu i cyrkulacji z systemu solarnego zostaną włączone do projektowanej instalacji cwu w budynku wg oddzielnego opracowania Projektowany system solarny. W proponowanym schemacie technologicznym (rys. nr 3) przewiduje się układ solarny z zastosowaniem zasobników buforowych wody grzewczej, wstępnego i kotłowego zasobnika cwu, wymienników płytowych (glikol-solarna woda grzewcza, solarna woda grzewcza-cwu). Wymiennik solarna woda grzewcza-woda grzewcza c.o. wg projektu kotłowni. Na powyższym schemacie układu solarnego i rzucie kotłowni przedstawiono dodatkowo podstawowe urządzenia i uzbrojenie dotyczące 4

5 kotłowni, a nie wchodzące w zakres niniejszego opracowania. Urządzenia te zostały oznaczone cyframi z dodatkową literką a. Projektowany system solarny składa się z 5 odrębnych obiegów. Pierwszy z obiegów kolektorowy łączy kolektory słoneczne z projektowanym solarnym wymiennikiem płytowym wody grzewczej (glikol solarna woda grzewcza). Drugi z obiegów solarna woda grzewcza łączy, poprzez zasobniki buforowe, wymiennik solarny wody grzewczej z projektowanym solarnym wymiennikiem płytowym cwu (solarna woda grzewcza cwu). Trzeci obieg solarna woda cwu - łączy, poprzez projektowane zasobniki cwu, solarny wymiennik cwu z projektowaną instalacją cwu wg oddzielnego opracowania. Czwarty obieg kotłowa ciepła woda użytkowa - jest obiegiem łączącym powyższe zasobniki cwu z przeciwprądowym wymiennikiem wg projektu kotłowni. Piąty obieg solarna woda grzewcza łączy układ buforowy z przeciwprądowym wymiennikiem kotłowej wody grzewczej c.o., wchodzącym w skład kotłowni. Działanie piątego obiegu będzie dwojakie. W pierwszym przypadku w stanach awaryjnych kotłowni nadmiar ciepła będzie magazynowany w projektowanych buforach solarnej wody grzewczej (rozładowanie kotłów). W drugim przypadku obieg będzie wspomagać instalację c.o. szczególnie w okresach przejściowych. W celu uniezależnienia, z uwagi na dużą dynamikę zmian poboru cwu, procesu rozładowania zasobników buforowych od wahań ilości pobieranej wody użytkowej przewód zimnej wody wprowadzono na wstępny zasobnik cwu. Instalacja cwu zapewniać będzie możliwość przeprowadzania okresowej dezynfekcji termicznej przy temperaturze wody nie niższej niż 70 C. Sterowanie układu będzie odbywać się wg algorytmu ujętego w części AKPiA. Zasadniczymi elementami algorytmu jest maksymalne wykorzystanie energii słonecznej dla potrzeb przygotowania cwu i c.o. W stanach awaryjnych kotłowni nadmiar ciepła będzie magazynowany w projektowanych buforach solarnej wody grzewczej (rozładowanie kotłów). Transformacja energii solarnej, pośrednio przez bufory solarnej wody grzewczej, będzie realizowana w sposób automatyczny w oparciu o sterownik firmy Frisko. Obiegi pracować będą z udziałem naczyń przeponowych. Zabezpieczenie urządzeń stanowić będą zawory bezpieczeństwa. Instalacje poszczególnych obiegów pracować będą jako wymuszone. Rozmieszczenie przewidywanych urządzeń pokazano na rys. nr 1. Wykaz urządzeń i armatury przedstawiono na rys. nr 3, a ich dobór obliczeniowej. w części Kolektory słoneczne. Kolektory słoneczne zostały przewidziane do zabudowania w całości na południowej połaci dachowej o nachyleniu 45 stopni. Projektowany system solarny będzie zasilany przez: 2 baterie kolektorów słonecznych firmy Hewalex po 14 sztuk każda, 1 baterię składającą się z 16 kolektorów i 1 baterię z 9 kolektorów. 5

6 Zaprojektowano kolektory typu KS2000SP o powierzchni apertury 1,8 m 2. Wymiary jednego kolektora 2018 x 1037 x 89 mm, waga 37 kg, pojemność cieczowa 1,0 litr, ciśnienie 6 bar. Czynnik roboczy: Ergolid Eko (44% roztwór glikolu propylenowego). Po zamontowaniu powyższego zespołu o łącznej powierzchni absorpcyjnej 95 m 2 oraz założonej 70% sprawności całego systemu projektowane rozwiązanie pozwoli uzyskać około kwh energii cieplnej w miesiącach letnich. Wartość ta wynika z przyjęcia założenia, że z 1 m 2 powierzchni absorpcyjnej kolektora słonecznego można uzyskać około 422 kwh energii cieplnej w sezonie letnim, tj. od czerwca do sierpnia. System kolektorów zostanie zamontowany na dachu budynku za pomocą typowej konstrukcji wsporczej. Na połaci dachowej pokrytej blachodachówką zostaną ułożone pionowo typowe elementy nośne f. Hewalex. Odległość pomiędzy powierzchnią spodu kolektora a połacią dachu nie powinna wynosić więcej niż ok. 8 cm. Taki sposób montażu uniemożliwi odrywanie kolektorów od dachu przy nagłych porywach wiatru. Sposób rozmieszczenia i połączenia kolektorów jest oparty o wytyczne producenta i ma zapewnić optymalne warunki pracy systemu solarnego. Baterie solarów względem siebie oraz poszczególne solary w każdej baterii zostały połączone w układzie Tichelmanna. Rozmieszczenie kolektorów słonecznych i rozprowadzenie przewodów solarnych zostało przedstawione na rys. nr Wymienniki ciepła. Zaprojektowane wymienniki płytowe są wymiennikami lutowanymi firmy Secespol typ LC Nośnikiem w obiegu kolektorowym jest 44% roztwór glikolu propylenowego; w obiegu solarnej wody grzewczej woda uzdatniona. Parametry wyjściowe do doboru wymiennika podano w części obliczeniowej Pompy. Zastosowano pompy f. Wilo standardowe TOP-S i Star-Z do ciepłej wody. Wszystkie pompy za wyjątkiem pompy obiegu kolektorowego są jednofazowe Zasobniki buforowe. Zastosowano 4 zasobniki buforowe f. Reflex typ PHF 1500 każdy. Wymagana pojemność buforów została zwiększona w celu zapewnienia możliwości schładzania kotłów Zasobniki cwu. Zastosowano zasobniki cwu f. Elbi typ SAC o poj. 800 i 1000l Zabezpieczenie układów. Zastosowano zawory bezpieczeństwa SYR 1915 i 2115 oraz naczynia przeponowe f. Reflex odpowiednio typu S, N i refix DT5 montowane na przepływie wody zimnej i ciepłej Instalacje technologiczne Rurociągi. 6

7 Przewody obiegu kolektorowego wykonać z rur miedzianych łączonych łącznikami zaciskowymi wg technologii SANHA. Pozostałe przewody technologiczne objęte niniejszym opracowaniem wykonać z rur wielowarstwowych Uponor MLC Armatura. Armatura zgodnie z zestawieniem na rys. nr 3 (schemat technologiczny) Izolacja termiczna. Przewiduje się izolację cieplną gorących przewodów i urządzeń. Roboty izolacyjne należy wykonać po zakończeniu robót montażowych, przeprowadzonych próbach szczelności i dokonania odbioru potwierdzonego odpowiednim protokołem. Izolację termiczną przewodów wykonać przy użyciu otulin dwudzielnych z pianki poliuretanowej półsztywnej (materiał 0,035 W/m K) w płaszczu z PCV o grubości równej średnicy przewodu. Przewody instalacji glikolowej należy izolować otuliną Thermaflex Kalifex EPDM o grubości 19 mm. Przewody prowadzone na zewnątrz budynku narażone na działanie promieni słonecznych muszą posiadać odporność na działanie UV Próby ciśnieniowe. Próby wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz.ii. Roboty instalacji sanitarnych i przemysłowych. Ciśnienie próbne (bez urządzeń) winno wynosić: obieg kolektorowy - 9 atn solarna woda grzewcza 4,5 atn obiegi wody zimnej, ciepłej i cyrkulacji 9 atn obieg solarnej wody c.o. 4,5 atn 4.6. Płukanie. Po wykonaniu próby hydraulicznej instalacje należy przepłukać dwukrotnie Wentylacja. Wentylacja wg projektu kotłowni Instalacja wod-kan. Instalacja wod-kan wg projektu kotłowni. 7

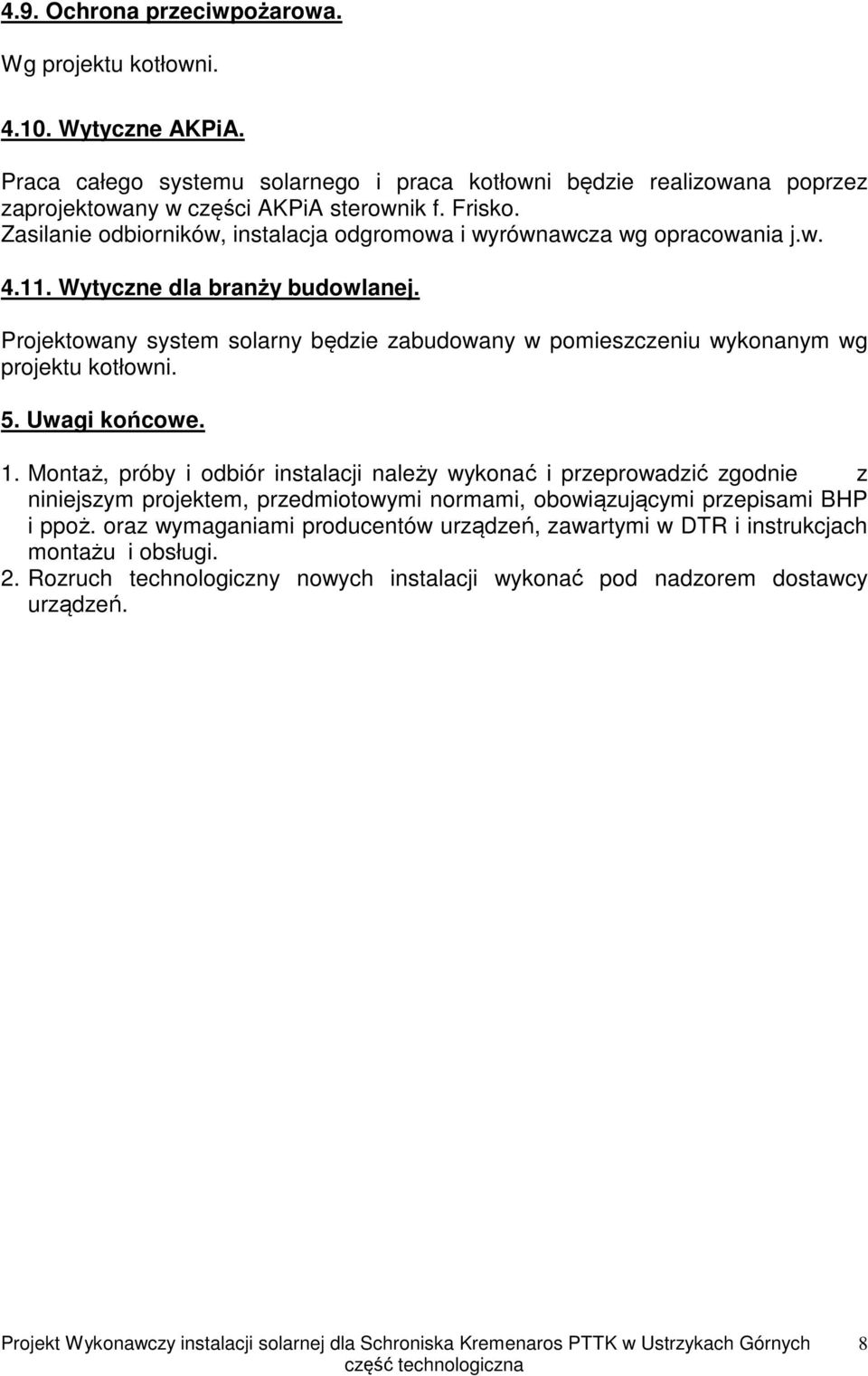

8 4.9. Ochrona przeciwpożarowa. Wg projektu kotłowni Wytyczne AKPiA. Praca całego systemu solarnego i praca kotłowni będzie realizowana poprzez zaprojektowany w części AKPiA sterownik f. Frisko. Zasilanie odbiorników, instalacja odgromowa i wyrównawcza wg opracowania j.w Wytyczne dla branży budowlanej. Projektowany system solarny będzie zabudowany w pomieszczeniu wykonanym wg projektu kotłowni. 5. Uwagi końcowe. 1. Montaż, próby i odbiór instalacji należy wykonać i przeprowadzić zgodnie z niniejszym projektem, przedmiotowymi normami, obowiązującymi przepisami BHP i ppoż. oraz wymaganiami producentów urządzeń, zawartymi w DTR i instrukcjach montażu i obsługi. 2. Rozruch technologiczny nowych instalacji wykonać pod nadzorem dostawcy urządzeń. 8

9 II. O B L I C Z E N I A Zapotrzebowanie ciepła dla potrzeb c.w. Zgodnie z bilansem potrzeb cieplnych zawartych w oddzielnym opracowaniu projektu kotłowni zapotrzebowanie ciepła dla potrzeb przygotowania ciepłej wody użytkowej wynosi 75 kw. 2. Obieg kolektorowy Dobór kolektorów słonecznych. Na etapie opracowań koncepcyjnych przewidziano 53 sztuki kolektorów słonecznych. Projektuje się kolektory płaskie firmy Hewalex typ KS2000SP, które zapewnią podgrzanie ok l wody zimnej od temp. 5 C do temp. 55 C w szczytowych warunkach pogodowych Dobór wymiennika. Moc baterii kolektorów: P = L k x 1 kw = 53 kw Parametry wyjściowe: - nośnik ciepła w kolektorach 44% roztwór glikolu propylenowego - strona gorąca (pierwotna): - temp. wejściowa glikolu - 45 C - temp. wyjściowa glikolu 35 C - maksymalny spadek ciśnienia 20 kpa - strona zimna (wtórna): - temp. wejściowa wody - 30 C - temp. wyjściowa wody 40 C - maksymalny spadek ciśnienia 20 kpa - minimalne przewymiarowanie 10% Zgodnie z załączonym wydrukiem dobrano wymiennik płytowy firmy Secespol typ LC Zabezpieczenie obiegu. Zgodnie z PN - B : Dobór zaworu bezpieczeństwa. Ciśnienie robocze instalacji 3 bary p s < p inst dop Przepustowość zaworu bezpieczeństwa: 9

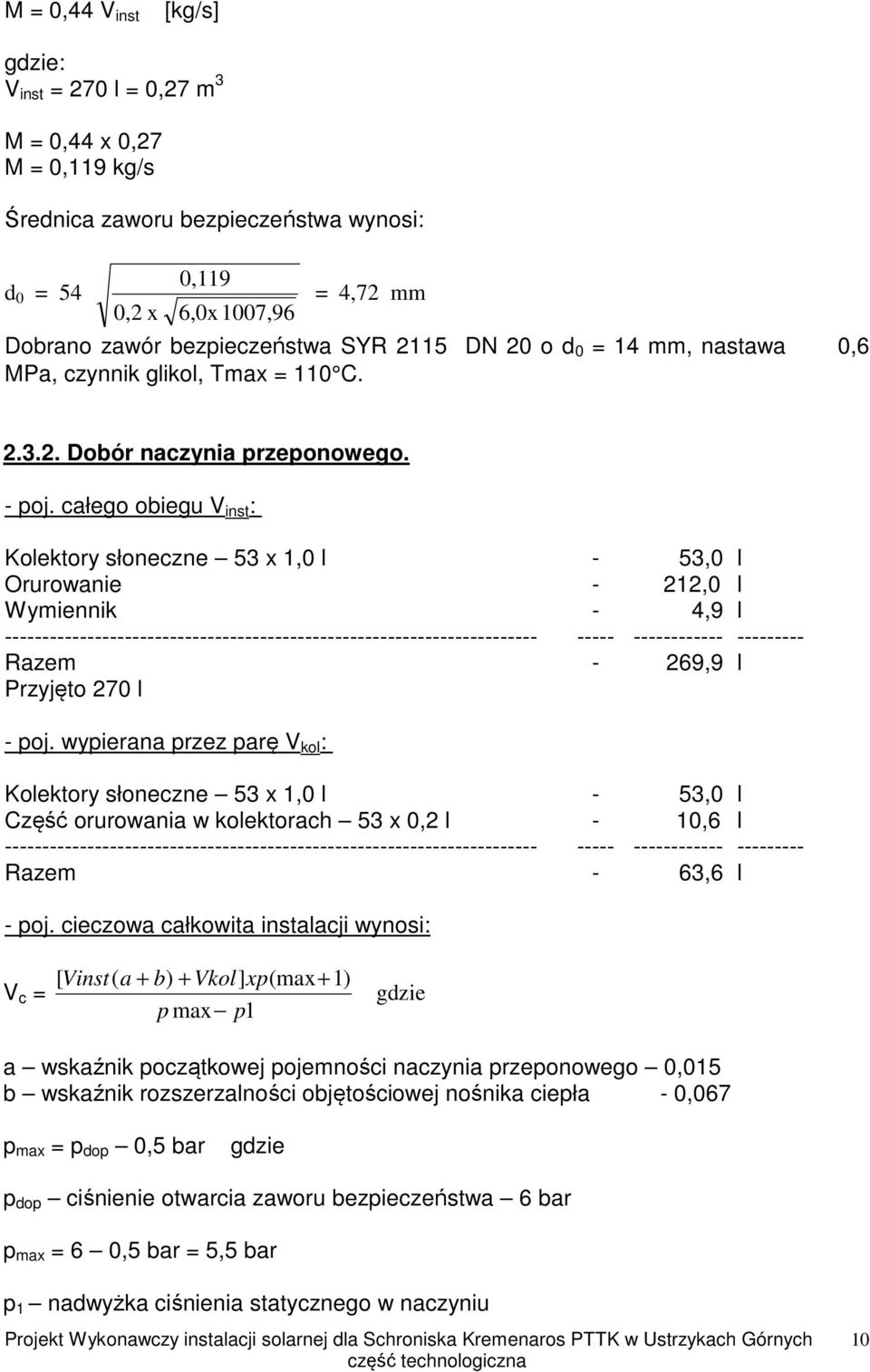

10 M = 0,44 V inst [kg/s] gdzie: V inst = 270 l = 0,27 m 3 M = 0,44 x 0,27 M = 0,119 kg/s Średnica zaworu bezpieczeństwa wynosi: d 0 = 54 0,2 x 0,119 6,0x 1007,96 = 4,72 mm Dobrano zawór bezpieczeństwa SYR 2115 DN 20 o d 0 = 14 mm, nastawa 0,6 MPa, czynnik glikol, Tmax = 110 C Dobór naczynia przeponowego. - poj. całego obiegu V inst : Kolektory słoneczne 53 x 1,0 l - 53,0 l Orurowanie - 212,0 l Wymiennik - 4,9 l Razem - 269,9 l Przyjęto 270 l - poj. wypierana przez parę V kol : Kolektory słoneczne 53 x 1,0 l - 53,0 l Część orurowania w kolektorach 53 x 0,2 l - 10,6 l Razem - 63,6 l - poj. cieczowa całkowita instalacji wynosi: V c = [ Vinst( a + b) + Vkol] xp(max+ 1) p max p1 gdzie a wskaźnik początkowej pojemności naczynia przeponowego 0,015 b wskaźnik rozszerzalności objętościowej nośnika ciepła - 0,067 p max = p dop 0,5 bar gdzie p dop ciśnienie otwarcia zaworu bezpieczeństwa 6 bar p max = 6 0,5 bar = 5,5 bar p 1 nadwyżka ciśnienia statycznego w naczyniu 10

11 p 1 = 1,5 + p stat gdzie p stat ciśnienie statyczne instalacji p 1 = 1,5 + 15,0 m.s.w. = 16,5 m.s.w. = 1,65 bar [270(0, ,067) + 64] x(5,5 + 1) V c = = 145,4 l 5,5 1,65 Dobrano naczynie przeponowe typu REFLEX S 200 l. Ciśnienie dopuszczalne 10 bar. Średnica rury wzbiorczej 25 mm Dobór pompy kolektorowej. Wydajność pompy : Qo = 1,05 5,53 = 5,81m 3 /h Wymagana wysokość podnoszenia: Kolektory słoneczne - 5,0 kpa Orurowanie - 41,3 kpa Wymiennik - 5,1 kpa Razem - 51,4 kpa Rezerwa 10% - 5,2 kpa Ogółem - 56,6 KPa Przewidywane zawory równoważące - 20,0 kpa Ogółem 76,6 kpa Dobrano pompę firmy Wilo typ TOP-S 40/10, 3 x 400 V, PN 6/10, Q = 5,8 t/h, = 77 kpa, Ns = 0,585 kw. H 3. Obieg solarnej wody grzewczej Dobór zbiorników buforowych. Posłużono się wskaźnikiem kg wody grzewczej w buforze na 1m 2 powierzchni absorbera kolektorowego. Pow. absorbera kolektorów L k x F k = 53 x 1,8 = 95,4 m 2 Wymagana pojemność zbiorników buforowych wyniesie: V = (30 40) x 95,4 = ( ) l Z uwagi na konieczność zapewnienia możliwości rozładowania energii cieplnej zawartej w kotłach (w stanach awaryjnych) zwiększono obliczeniową objętość buforów. Przyjęto 4 zbiorniki buforowe firmy Reflex typ PHF 1500 o poj l każdy. 11

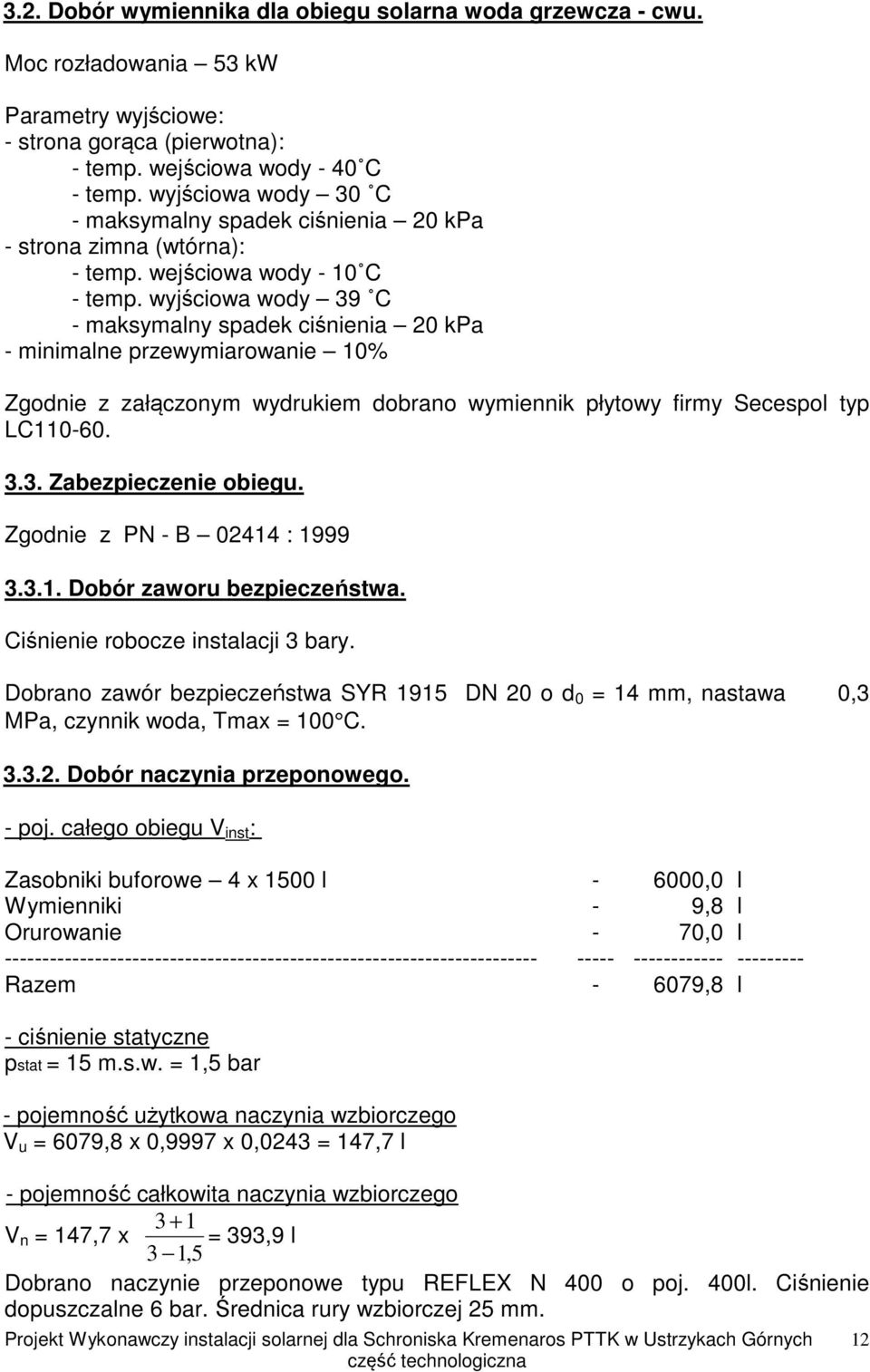

12 3.2. Dobór wymiennika dla obiegu solarna woda grzewcza - cwu. Moc rozładowania 53 kw Parametry wyjściowe: - strona gorąca (pierwotna): - temp. wejściowa wody - 40 C - temp. wyjściowa wody 30 C - maksymalny spadek ciśnienia 20 kpa - strona zimna (wtórna): - temp. wejściowa wody - 10 C - temp. wyjściowa wody 39 C - maksymalny spadek ciśnienia 20 kpa - minimalne przewymiarowanie 10% Zgodnie z załączonym wydrukiem dobrano wymiennik płytowy firmy Secespol typ LC Zabezpieczenie obiegu. Zgodnie z PN - B : Dobór zaworu bezpieczeństwa. Ciśnienie robocze instalacji 3 bary. Dobrano zawór bezpieczeństwa SYR 1915 DN 20 o d 0 = 14 mm, nastawa 0,3 MPa, czynnik woda, Tmax = 100 C Dobór naczynia przeponowego. - poj. całego obiegu V inst : Zasobniki buforowe 4 x 1500 l ,0 l Wymienniki - 9,8 l Orurowanie - 70,0 l Razem ,8 l - ciśnienie statyczne pstat = 15 m.s.w. = 1,5 bar - pojemność użytkowa naczynia wzbiorczego V u = 6079,8 x 0,9997 x 0,0243 = 147,7 l - pojemność całkowita naczynia wzbiorczego V n = 147,7 x = 393,9 l 3 1,5 Dobrano naczynie przeponowe typu REFLEX N 400 o poj. 400l. Ciśnienie dopuszczalne 6 bar. Średnica rury wzbiorczej 25 mm. 12

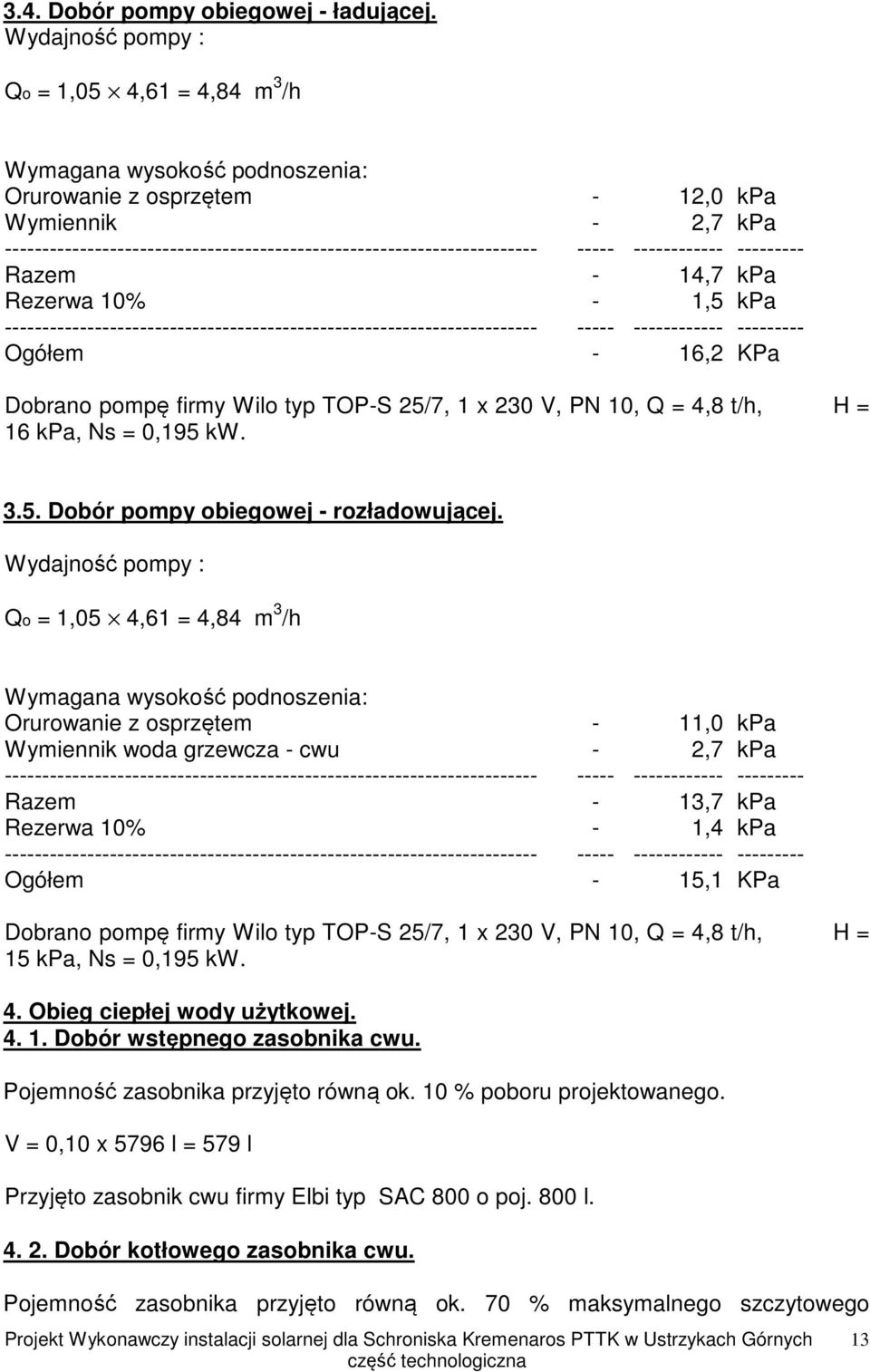

13 3.4. Dobór pompy obiegowej - ładującej. Wydajność pompy : Qo = 1,05 4,61 = 4,84 m 3 /h Wymagana wysokość podnoszenia: Orurowanie z osprzętem - 12,0 kpa Wymiennik - 2,7 kpa Razem - 14,7 kpa Rezerwa 10% - 1,5 kpa Ogółem - 16,2 KPa Dobrano pompę firmy Wilo typ TOP-S 25/7, 1 x 230 V, PN 10, Q = 4,8 t/h, H = 16 kpa, Ns = 0,195 kw Dobór pompy obiegowej - rozładowującej. Wydajność pompy : Qo = 1,05 4,61 = 4,84 m 3 /h Wymagana wysokość podnoszenia: Orurowanie z osprzętem - 11,0 kpa Wymiennik woda grzewcza - cwu - 2,7 kpa Razem - 13,7 kpa Rezerwa 10% - 1,4 kpa Ogółem - 15,1 KPa Dobrano pompę firmy Wilo typ TOP-S 25/7, 1 x 230 V, PN 10, Q = 4,8 t/h, H = 15 kpa, Ns = 0,195 kw. 4. Obieg ciepłej wody użytkowej Dobór wstępnego zasobnika cwu. Pojemność zasobnika przyjęto równą ok. 10 % poboru projektowanego. V = 0,10 x 5796 l = 579 l Przyjęto zasobnik cwu firmy Elbi typ SAC 800 o poj. 800 l Dobór kotłowego zasobnika cwu. Pojemność zasobnika przyjęto równą ok. 70 % maksymalnego szczytowego 13

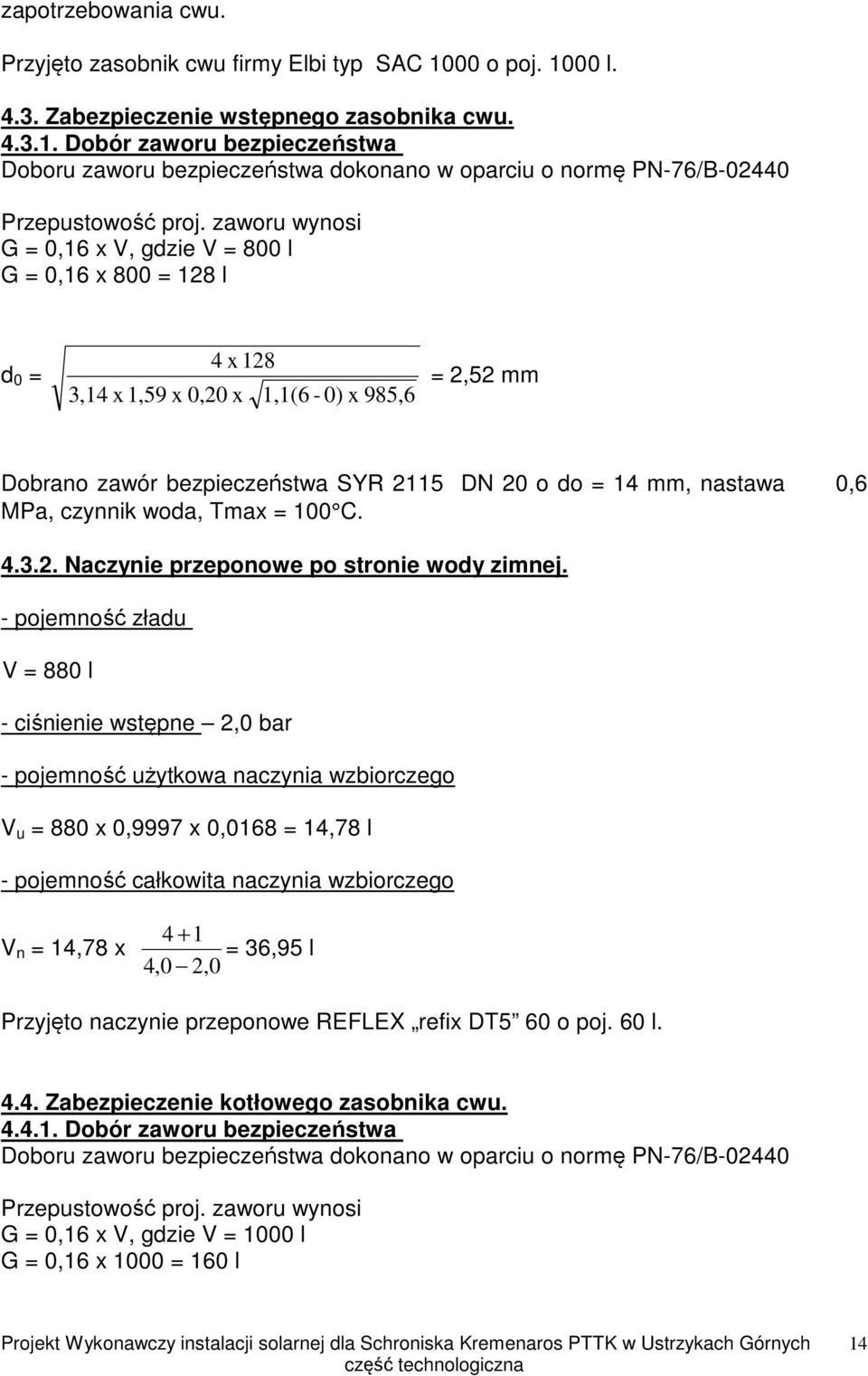

14 zapotrzebowania cwu. Przyjęto zasobnik cwu firmy Elbi typ SAC 1000 o poj l Zabezpieczenie wstępnego zasobnika cwu Dobór zaworu bezpieczeństwa Doboru zaworu bezpieczeństwa dokonano w oparciu o normę PN-76/B Przepustowość proj. zaworu wynosi G = 0,16 x V, gdzie V = 800 l G = 0,16 x 800 = 128 l d 0 = 4 x 128 3,14 x 1,59 x 0,20 x 1,1(6-0) x 985,6 = 2,52 mm Dobrano zawór bezpieczeństwa SYR 2115 DN 20 o do = 14 mm, nastawa 0,6 MPa, czynnik woda, Tmax = 100 C Naczynie przeponowe po stronie wody zimnej. - pojemność zładu V = 880 l - ciśnienie wstępne 2,0 bar - pojemność użytkowa naczynia wzbiorczego V u = 880 x 0,9997 x 0,0168 = 14,78 l - pojemność całkowita naczynia wzbiorczego V n = 14,78 x = 36,95 l 4,0 2,0 Przyjęto naczynie przeponowe REFLEX refix DT5 60 o poj. 60 l Zabezpieczenie kotłowego zasobnika cwu Dobór zaworu bezpieczeństwa Doboru zaworu bezpieczeństwa dokonano w oparciu o normę PN-76/B Przepustowość proj. zaworu wynosi G = 0,16 x V, gdzie V = 1000 l G = 0,16 x 1000 = 160 l 14

15 d 0 = 4 x 160 3,14 x 1,59 x 0,20 x 1,1(6-0) x 985,6 = 2,81 mm Dobrano zawór bezpieczeństwa SYR 2115 DN 20 o do = 14 mm, nastawa 0,6 MPa, czynnik woda, Tmax = 100 C Dobór naczynia przeponowego. - pojemność zładu V = 1100 l - ciśnienie wstępne 2,0 bar - pojemność użytkowa naczynia wzbiorczego V u = 1100 x 0,9997 x 0,0168 = 18,47 l - pojemność całkowita naczynia wzbiorczego V n = 18,47 x = 46,17 l 4,0 2,0 Przyjęto naczynie przeponowe REFLEX refix DT5 60 o poj. 60 l Zabezpieczenie wymiennika dla obiegu solarna woda grzewcza - cwu.. Ciśnienie robocze instalacji 6 bar. Dobrano zawór bezpieczeństwa SYR 2115 DN 20 o d 0 = 14 mm, nastawa 0,6 MPa, czynnik woda, Tmax = 100 C Dobór pompy obiegowej - ładującej. Wydajność pompy : Qo = 1,5 1,58 = 2,37 m 3 /h Wymagana wysokość podnoszenia: Orurowanie z osprzętem - 11,0 kpa Wymiennik - 0,4 kpa Razem - 11,4 kpa Rezerwa 10% - 1,1 kpa Ogółem - 12,5 KPa Dobrano pompę firmy Wilo typ Star-Z 20/5 CircoStar, 1 x 230 V, PN 10, Q = 15

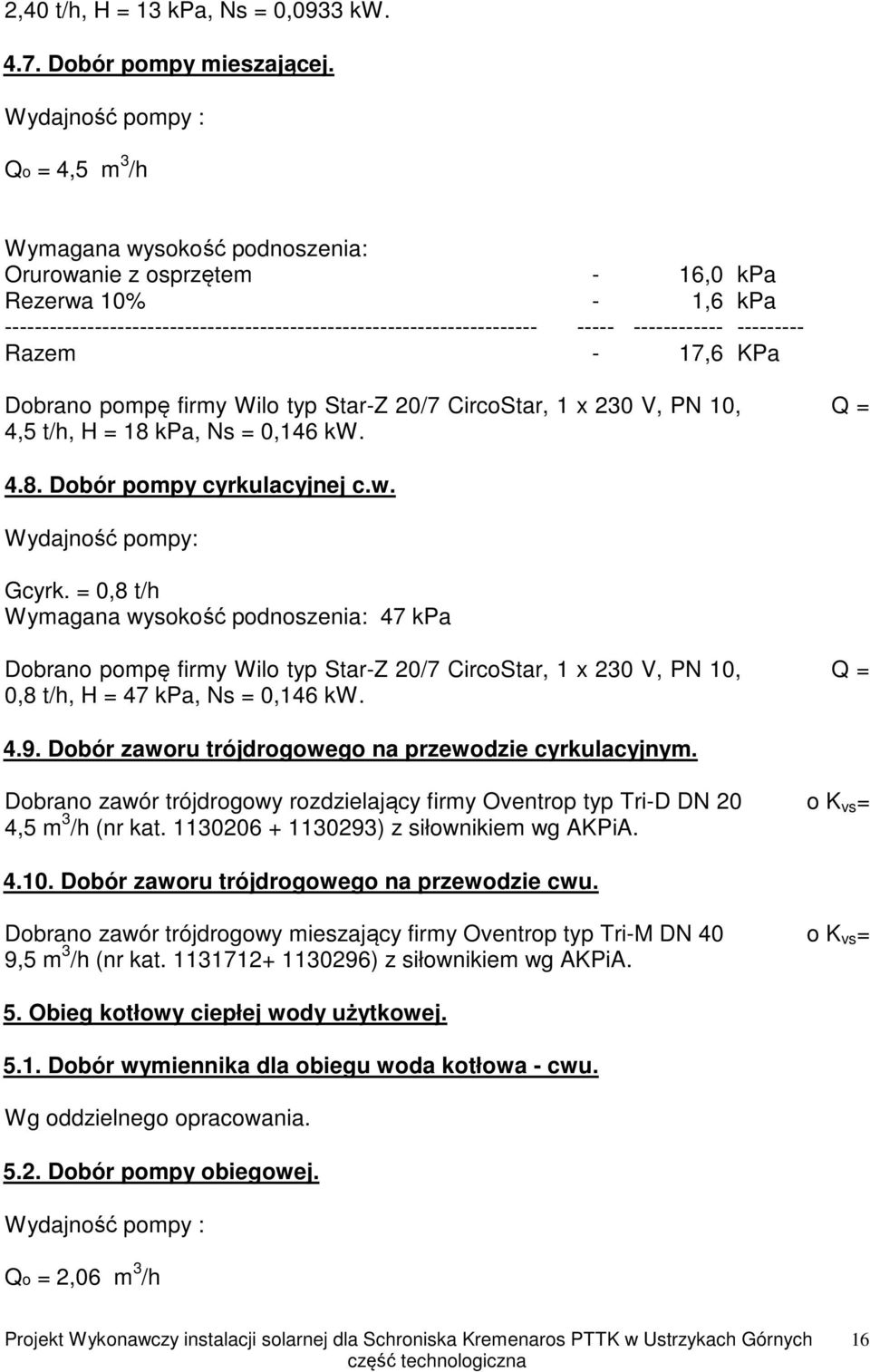

16 2,40 t/h, H = 13 kpa, Ns = 0,0933 kw Dobór pompy mieszającej. Wydajność pompy : Qo = 4,5 m 3 /h Wymagana wysokość podnoszenia: Orurowanie z osprzętem - 16,0 kpa Rezerwa 10% - 1,6 kpa Razem - 17,6 KPa Dobrano pompę firmy Wilo typ Star-Z 20/7 CircoStar, 1 x 230 V, PN 10, Q = 4,5 t/h, H = 18 kpa, Ns = 0,146 kw Dobór pompy cyrkulacyjnej c.w. Wydajność pompy: Gcyrk. = 0,8 t/h Wymagana wysokość podnoszenia: 47 kpa Dobrano pompę firmy Wilo typ Star-Z 20/7 CircoStar, 1 x 230 V, PN 10, Q = 0,8 t/h, H = 47 kpa, Ns = 0,146 kw Dobór zaworu trójdrogowego na przewodzie cyrkulacyjnym. Dobrano zawór trójdrogowy rozdzielający firmy Oventrop typ Tri-D DN 20 o K vs = 4,5 m 3 /h (nr kat ) z siłownikiem wg AKPiA Dobór zaworu trójdrogowego na przewodzie cwu. Dobrano zawór trójdrogowy mieszający firmy Oventrop typ Tri-M DN 40 o K vs = 9,5 m 3 /h (nr kat ) z siłownikiem wg AKPiA. 5. Obieg kotłowy ciepłej wody użytkowej Dobór wymiennika dla obiegu woda kotłowa - cwu. Wg oddzielnego opracowania Dobór pompy obiegowej. Wydajność pompy : Qo = 2,06 m 3 /h 16

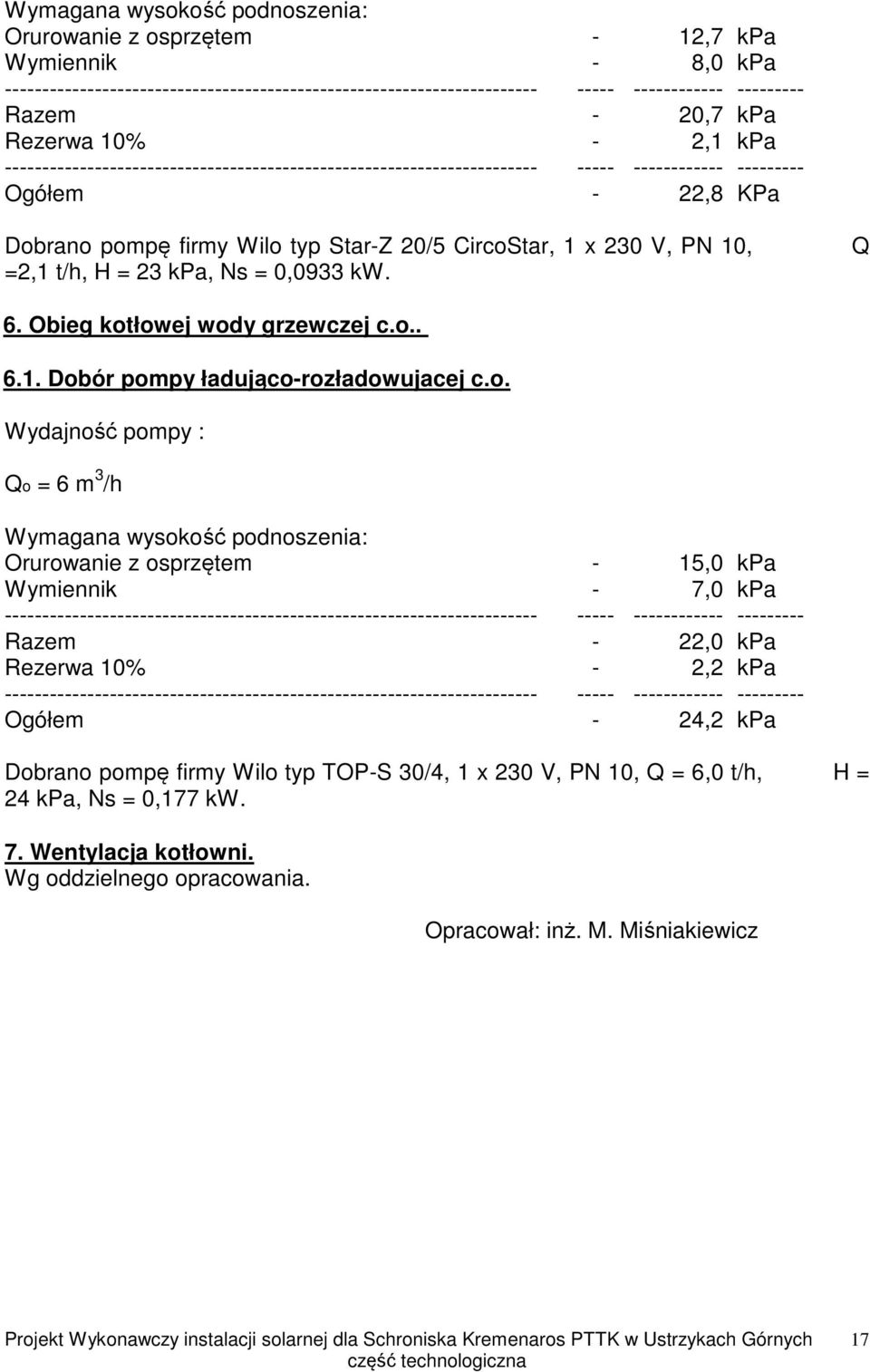

17 Wymagana wysokość podnoszenia: Orurowanie z osprzętem - 12,7 kpa Wymiennik - 8,0 kpa Razem - 20,7 kpa Rezerwa 10% - 2,1 kpa Ogółem - 22,8 KPa Dobrano pompę firmy Wilo typ Star-Z 20/5 CircoStar, 1 x 230 V, PN 10, =2,1 t/h, H = 23 kpa, Ns = 0,0933 kw. Q 6. Obieg kotłowej wody grzewczej c.o Dobór pompy ładująco-rozładowujacej c.o. Wydajność pompy : Qo = 6 m 3 /h Wymagana wysokość podnoszenia: Orurowanie z osprzętem - 15,0 kpa Wymiennik - 7,0 kpa Razem - 22,0 kpa Rezerwa 10% - 2,2 kpa Ogółem - 24,2 kpa Dobrano pompę firmy Wilo typ TOP-S 30/4, 1 x 230 V, PN 10, Q = 6,0 t/h, H = 24 kpa, Ns = 0,177 kw. 7. Wentylacja kotłowni. Wg oddzielnego opracowania. Opracował: inż. M. Miśniakiewicz 17

Dobrano pompę firmy Wilo typ TOP-S 25/5, 1 x 230 V, PN 10, Q = 4,2 t/h, H = 18 kpa, Ns = 0,136 kw. Opracował: inŝ. M.

Dobrano pompę firmy Wilo typ TOP-S 25/5, 1 x 230 V, PN 10, Q = 4,2 t/h, H = 18 kpa, Ns = 0,136 kw. Opracował: inŝ. M. Razem - 15,8 kpa Rezerwa 10% - 1,6 kpa Ogółem - 17,4 kpa Dobrano pompę firmy Wilo typ TOP-S 25/5, 1 x 230 V, PN 10, Q = 4,2 t/h, H = 18 kpa, Ns = 0,136 kw. Opracował: inŝ. M. Miśniakiewicz Projekt Wykonawczy
